FUNDICIONES DE HIERRO Fe 3 C -> 3 Fe + C (grafito) 2 a 4,5 % C 0,5 a 3,5 % Si 0,4 a 2 % Mn 0,01 a 0,2 % S 0,04 a 0,8 % P.

Presentación del tema: "FUNDICIONES DE HIERRO Fe 3 C -> 3 Fe + C (grafito) 2 a 4,5 % C 0,5 a 3,5 % Si 0,4 a 2 % Mn 0,01 a 0,2 % S 0,04 a 0,8 % P."— Transcripción de la presentación:

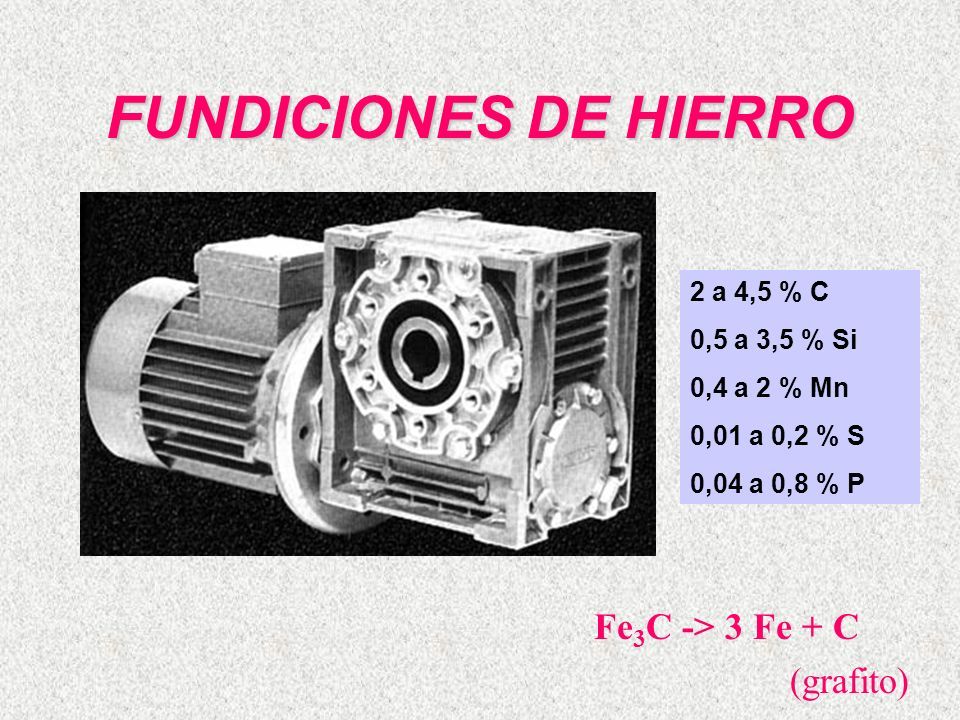

1 FUNDICIONES DE HIERRO Fe 3 C -> 3 Fe + C (grafito) 2 a 4,5 % C 0,5 a 3,5 % Si 0,4 a 2 % Mn 0,01 a 0,2 % S 0,04 a 0,8 % P

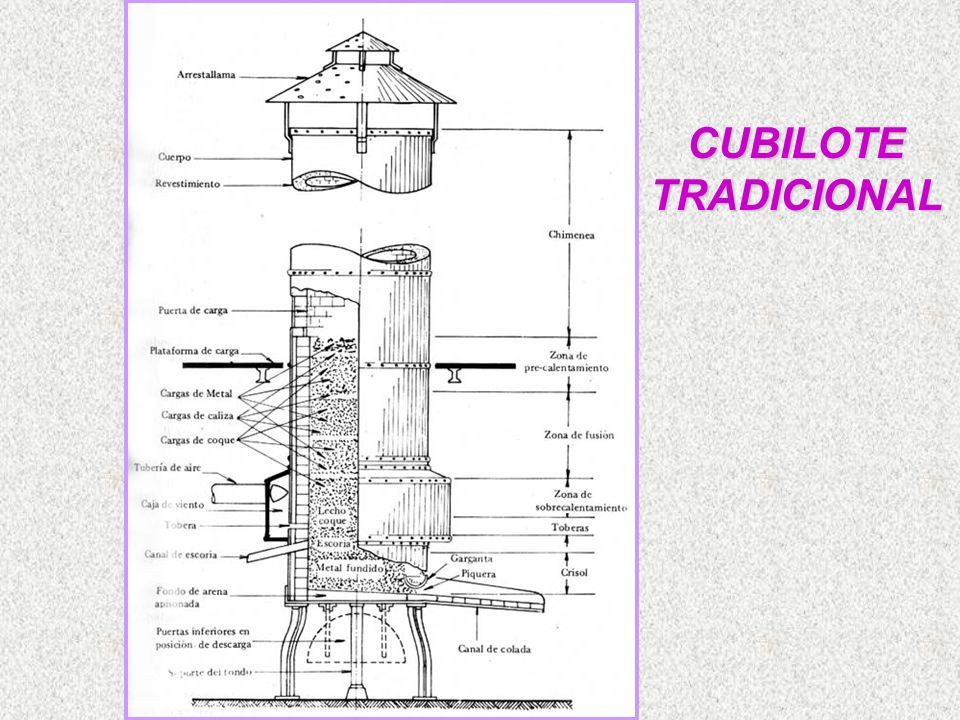

2 CUBILOTE TRADICIONAL

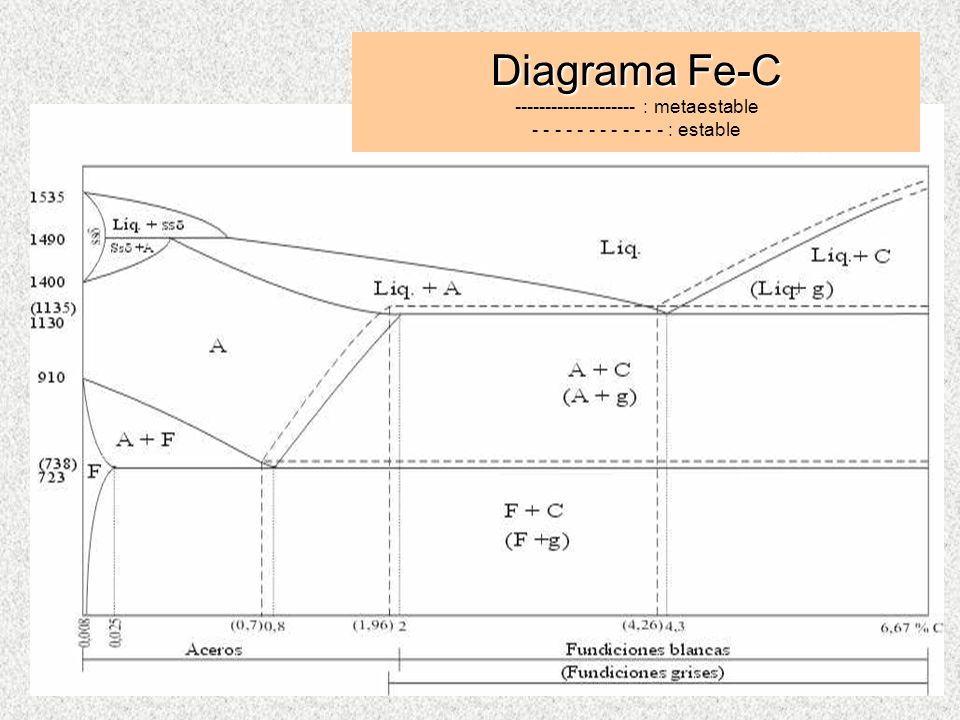

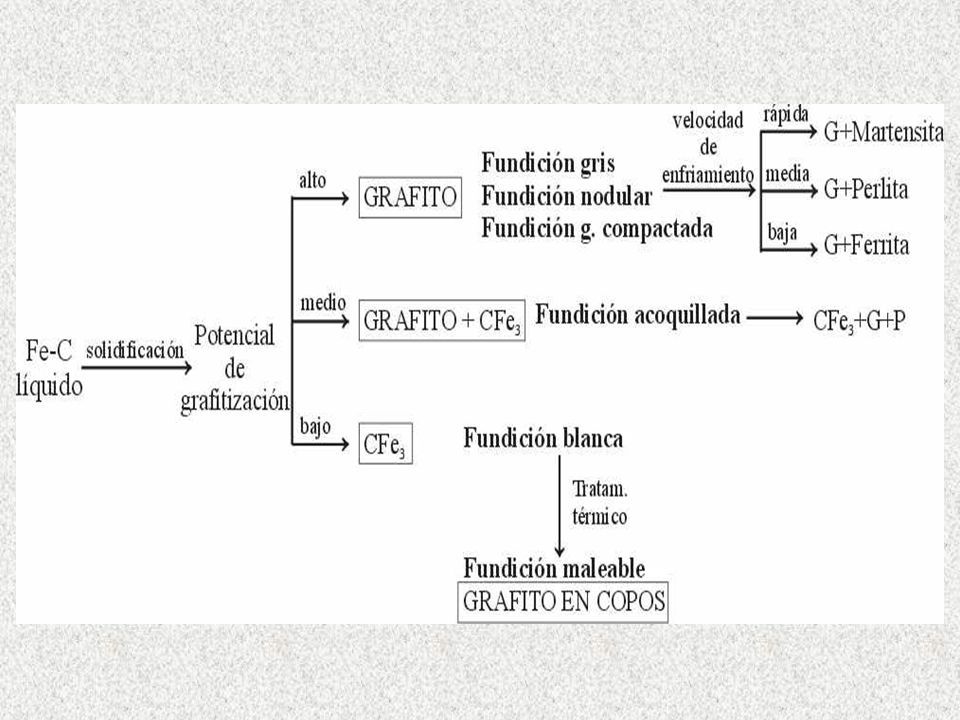

3 Diagrama Fe-C Diagrama Fe-C -------------------- : metaestable - - - - - - - - - - - - : estable

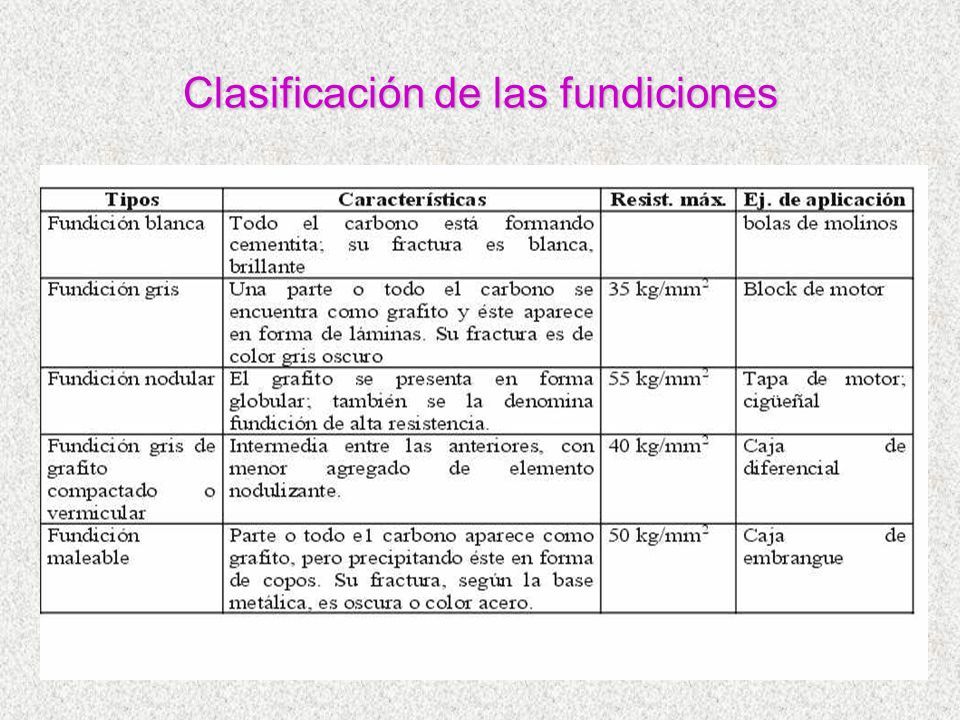

4 Clasificación de las fundiciones

5

6 * COSTO * MECANIZABLES * VERSATILIDAD DIMENSIONAL, DE FORMA Y PRECISIÓN * PROPIEDADES MECÁNICAS * FACILIDAD DE FABRICACION PRINCIPALES PROPIEDADES DE LAS FUNDICIONES

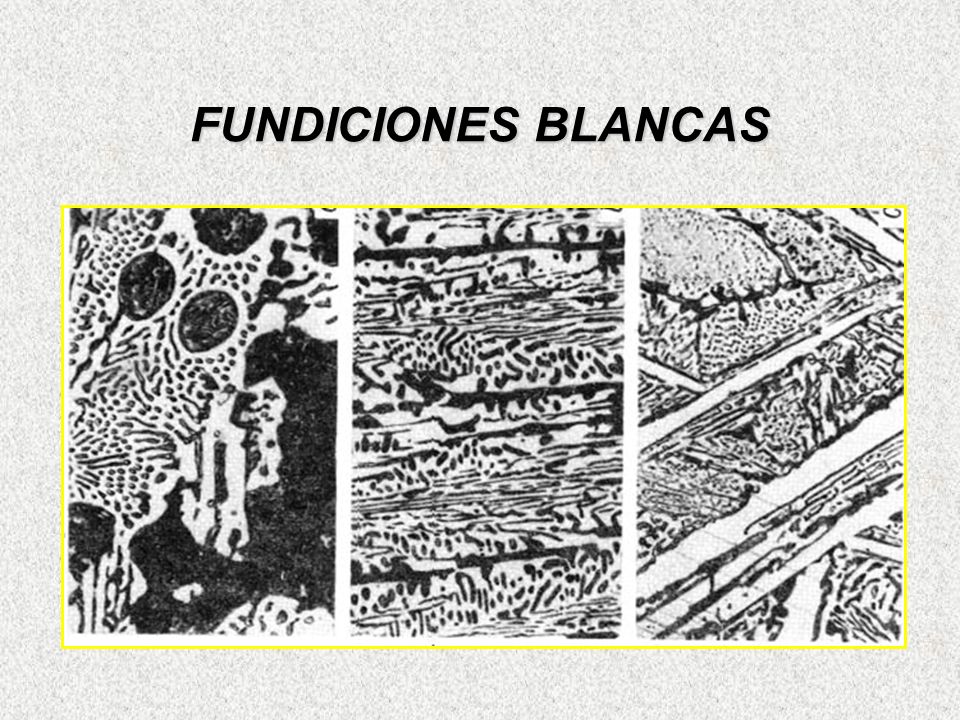

7 FUNDICIONES BLANCAS

8 FUNDICIONES GRISES

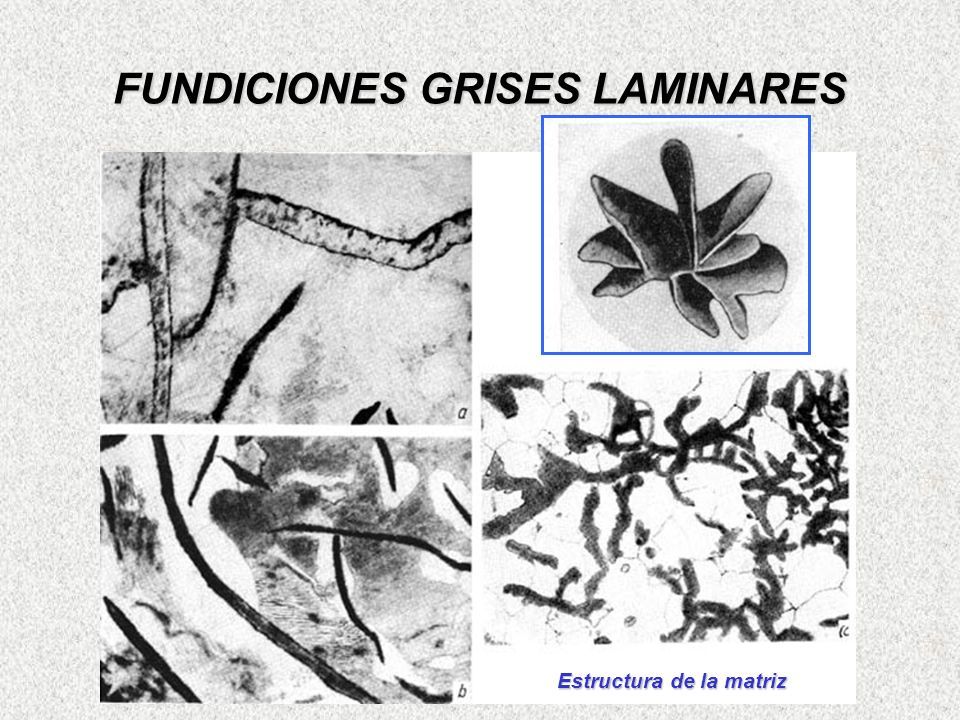

9 FUNDICIONES GRISES LAMINARES Estructura de la matriz

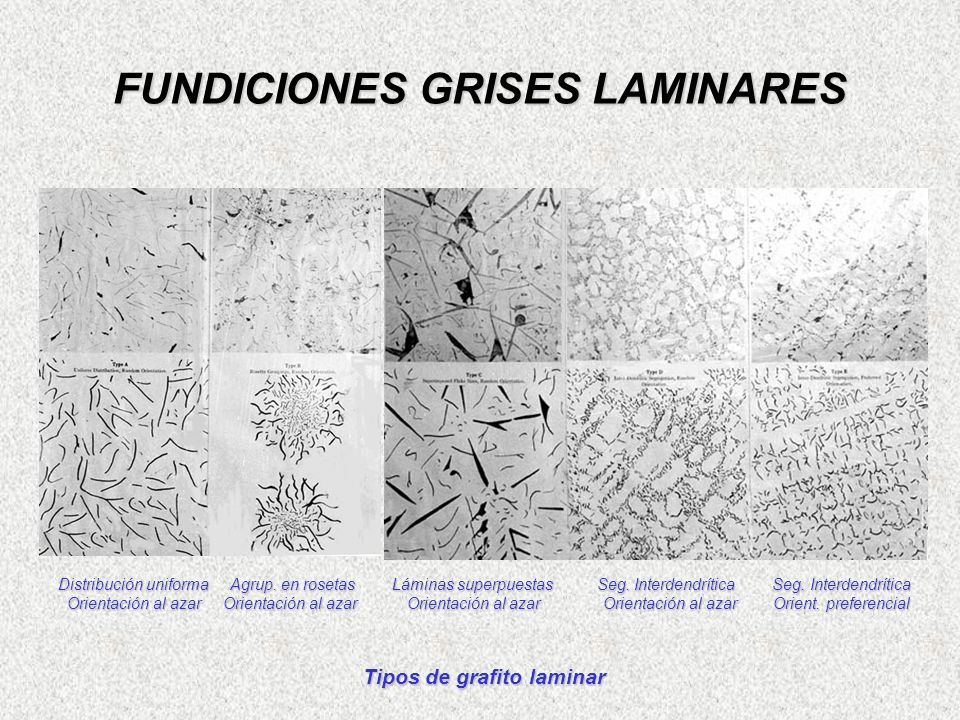

10 FUNDICIONES GRISES LAMINARES Distribución uniforma Agrup. en rosetas Láminas superpuestas Seg. Interdendrítica Seg. Interdendrítica Orientación al azar Orientación al azar Orientación al azar Orientación al azar Orient. preferencial Tipos de grafito laminar

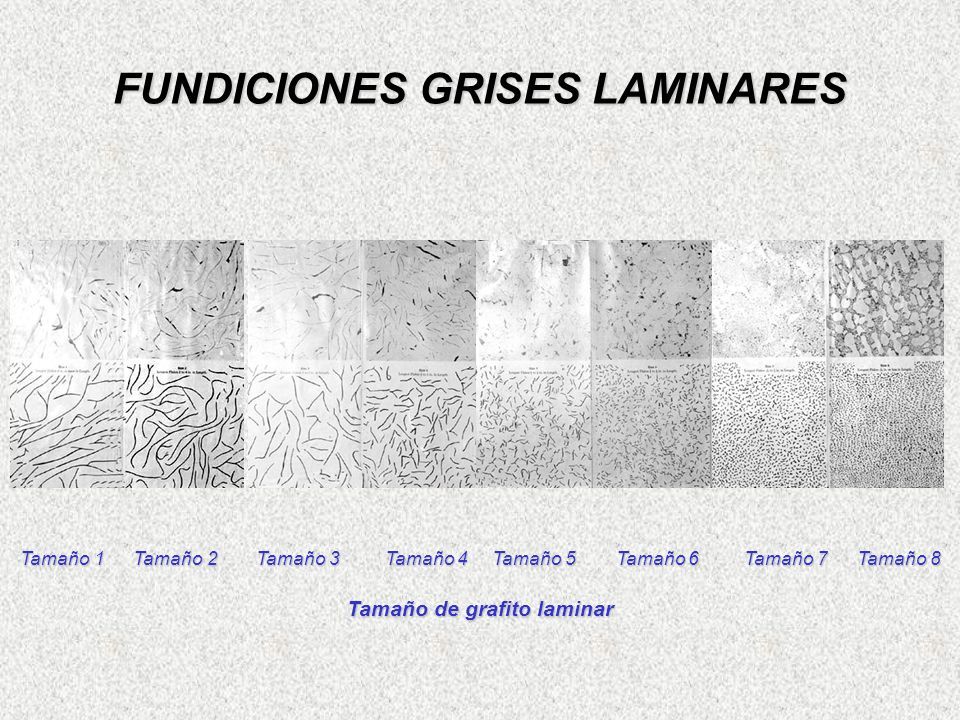

11 FUNDICIONES GRISES LAMINARES Tamaño 1 Tamaño 2 Tamaño 3 Tamaño 4 Tamaño 5 Tamaño 6 Tamaño 7 Tamaño 8 Tamaño de grafito laminar

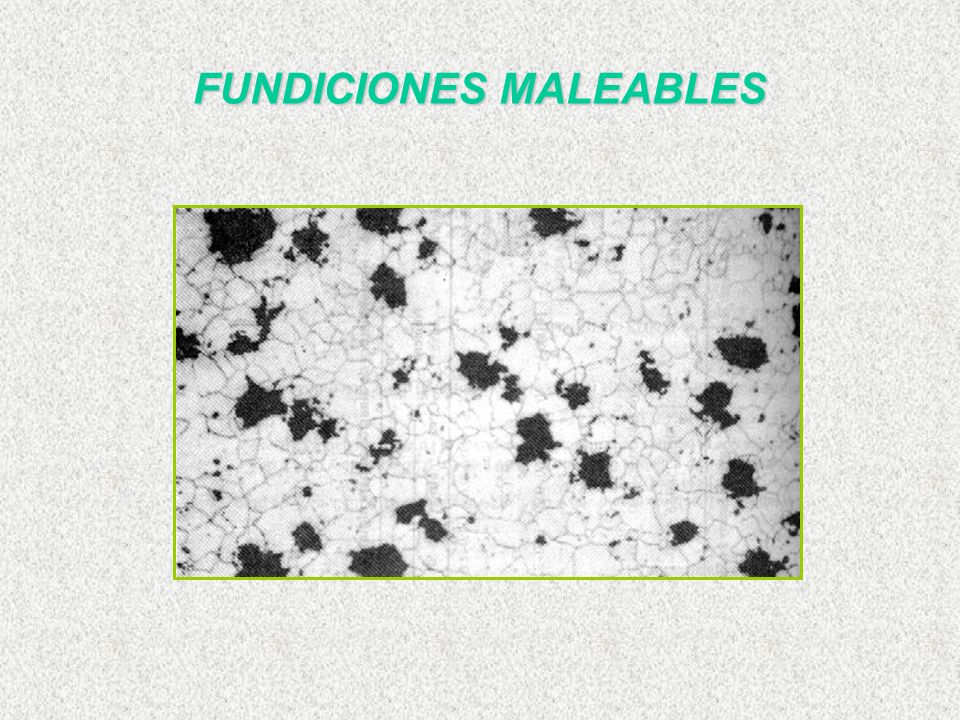

12 FUNDICIONES MALEABLES

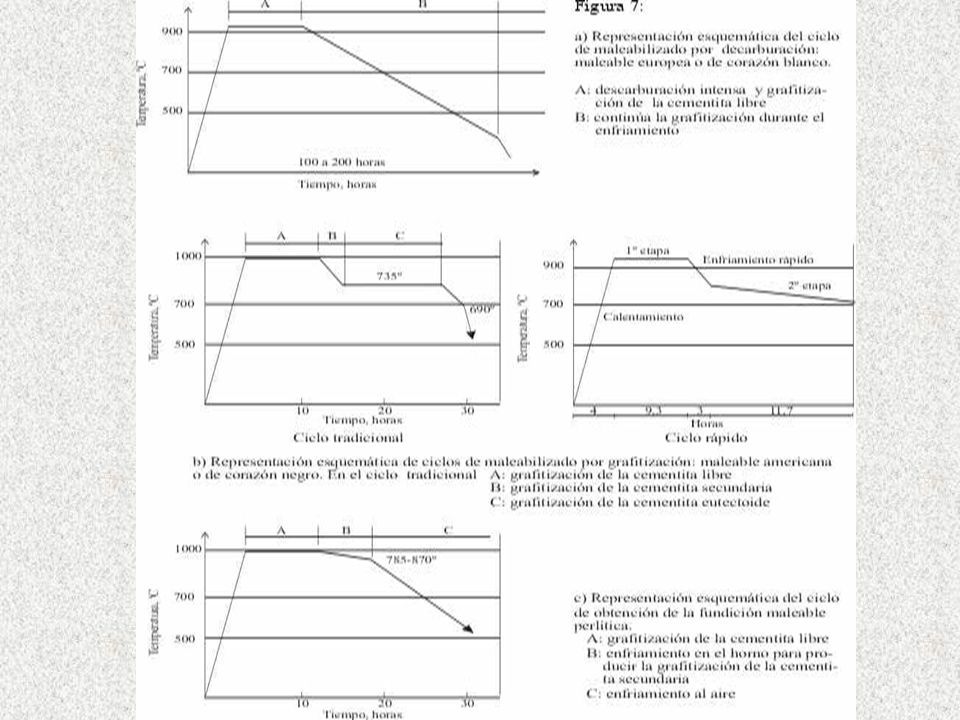

13

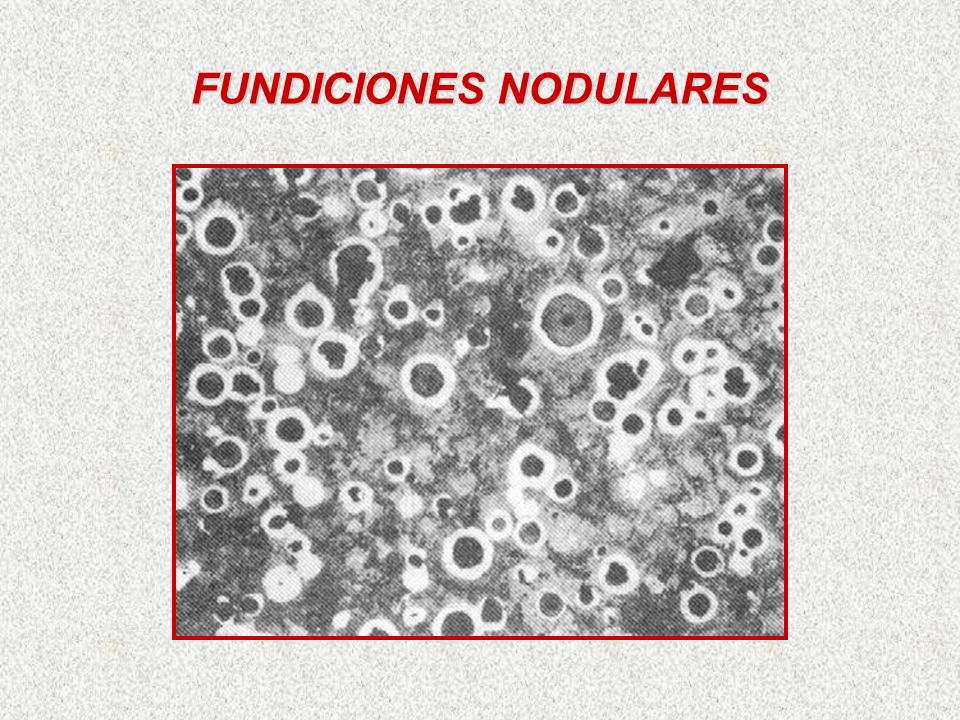

14 FUNDICIONES NODULARES

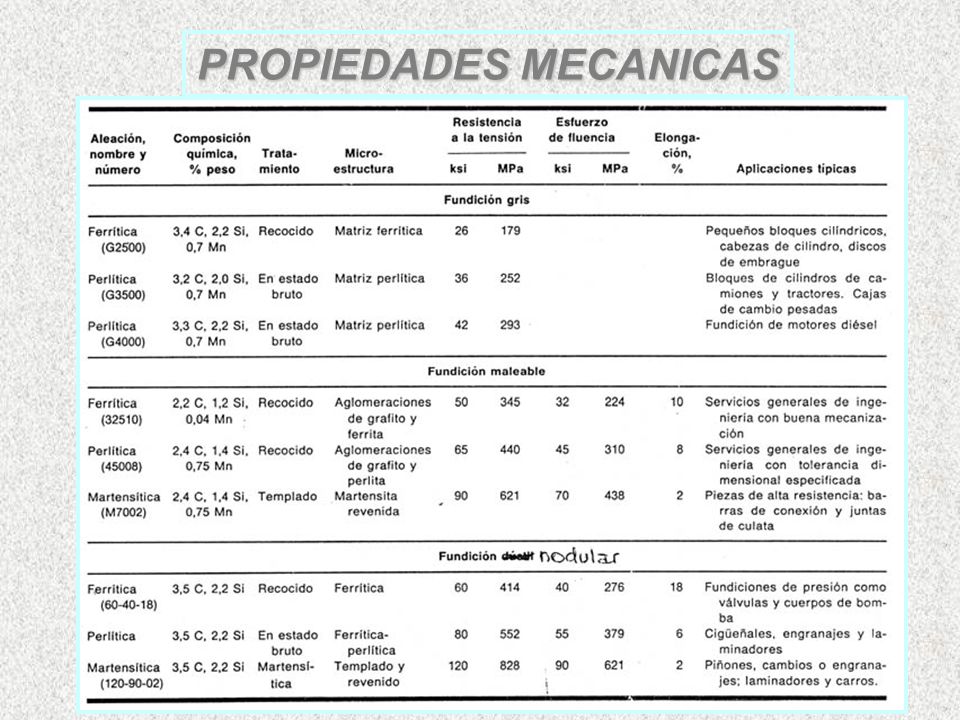

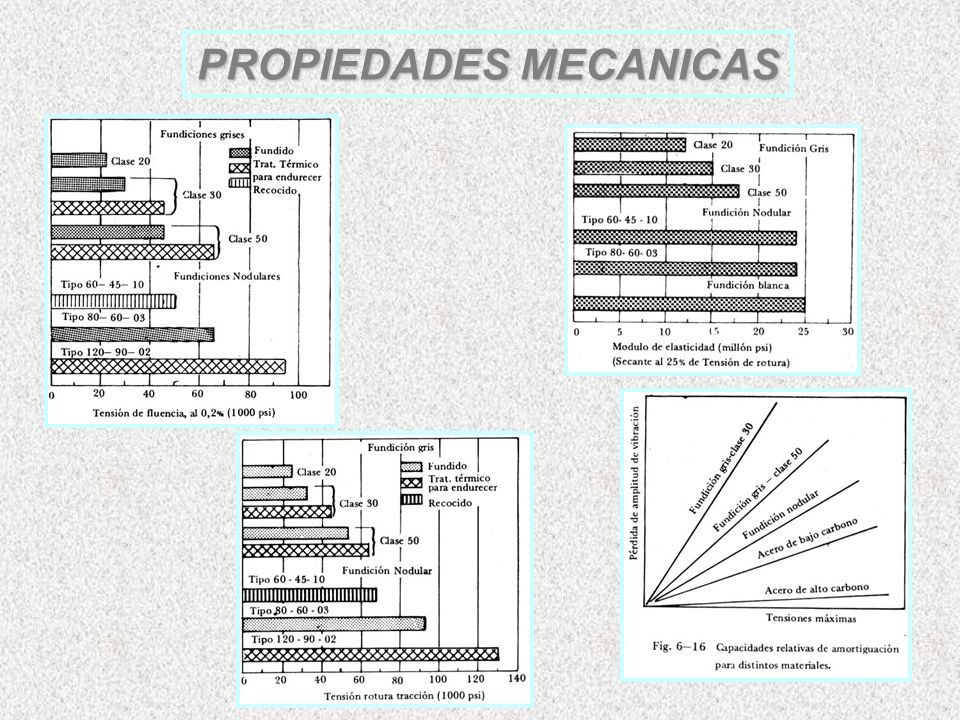

15 PROPIEDADES MECANICAS

16
