1 FACULTAD DE ARQUITECTURA TEMA: INCIDENCIA DE LA LUZ EN EL EDIFICIO ANALIZADO CATEDRATICO: ARQ. MELGAR ESTUDIANTES: CANTURIN CASTRO, ROLANDO LLANCO CHAVEZ, SMITH RAMOS SUYURI, HUBERTH 2014-1

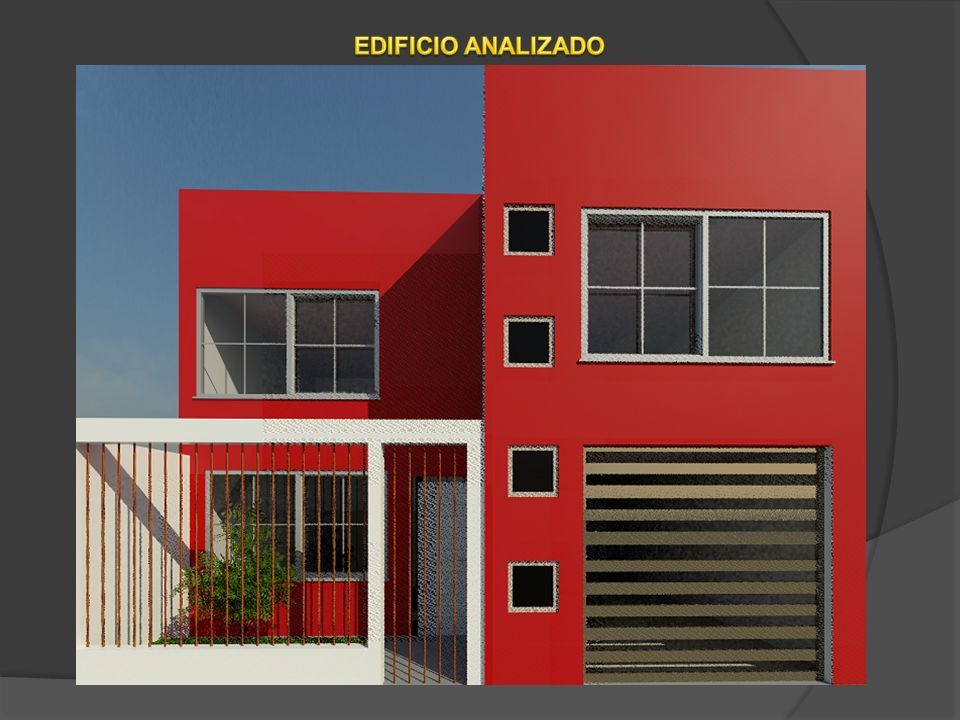

2

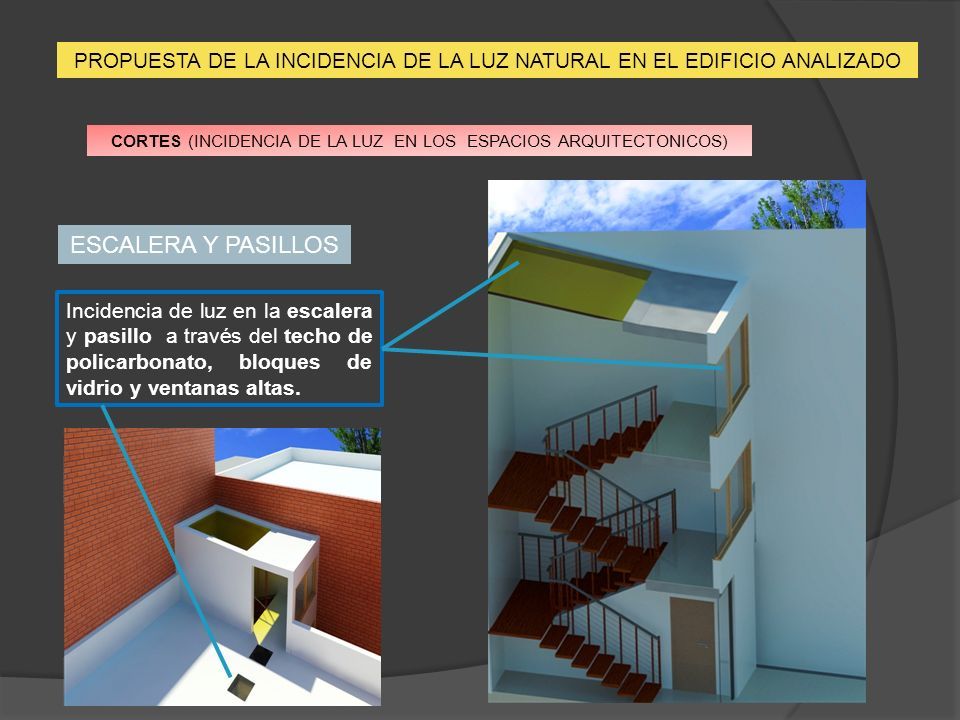

3 PROPUESTA DE LA INCIDENCIA DE LA LUZ NATURAL EN EL EDIFICIO ANALIZADO CORTES (INCIDENCIA DE LA LUZ EN LOS ESPACIOS ARQUITECTONICOS) ESCALERA Y PASILLOS Incidencia de luz en la escalera y pasillo a través del techo de policarbonato, bloques de vidrio y ventanas altas.

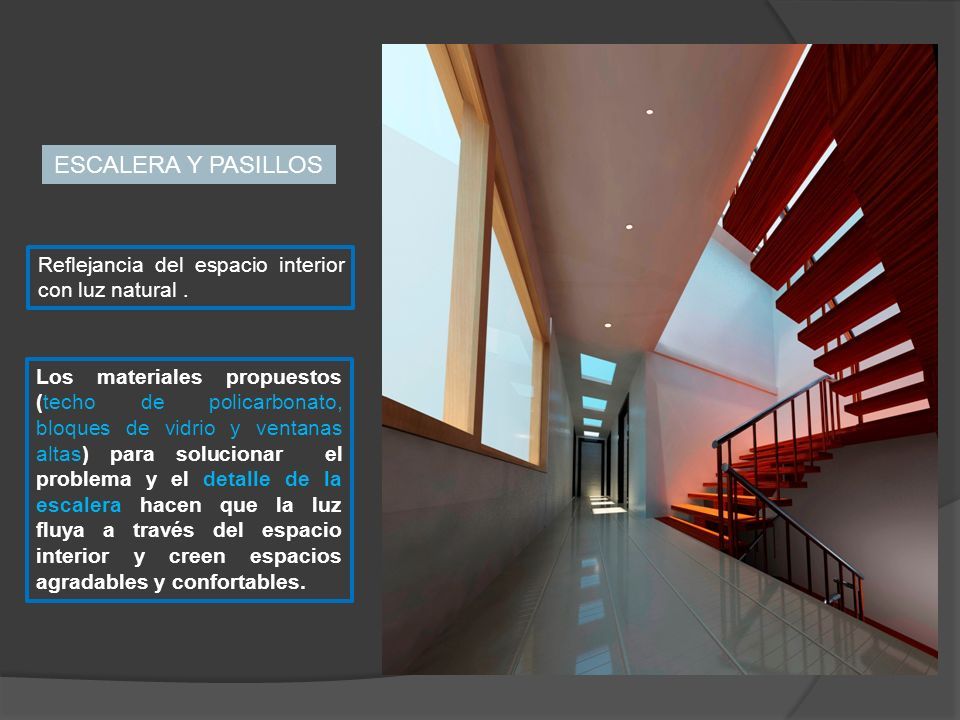

4 Reflejancia del espacio interior con luz natural. ESCALERA Y PASILLOS Los materiales propuestos (techo de policarbonato, bloques de vidrio y ventanas altas) para solucionar el problema y el detalle de la escalera hacen que la luz fluya a través del espacio interior y creen espacios agradables y confortables.

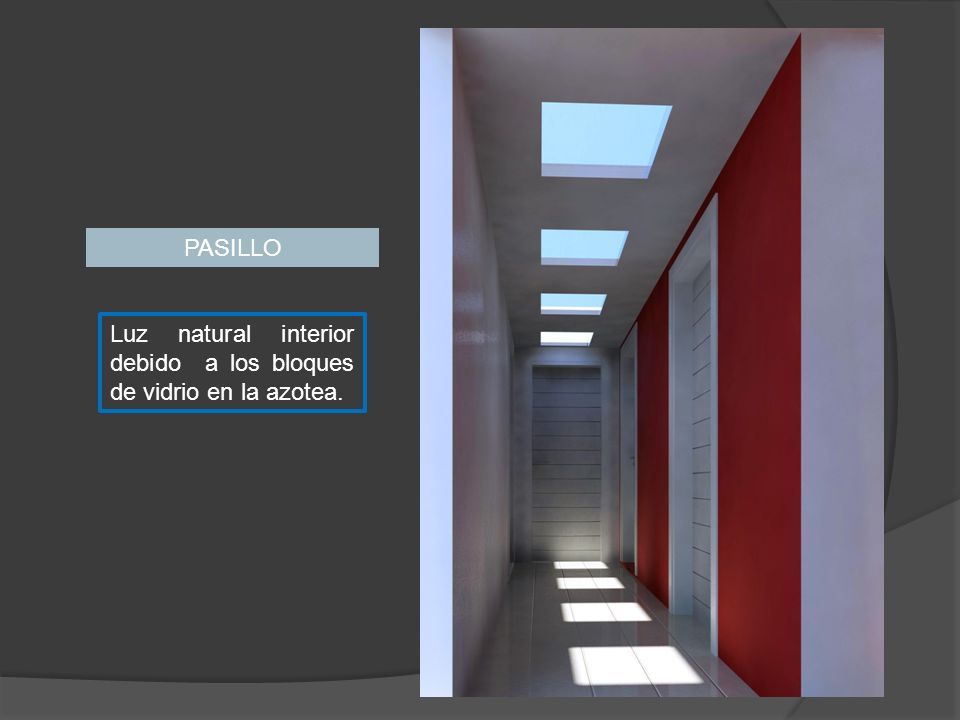

5 PASILLO Luz natural interior debido a los bloques de vidrio en la azotea.

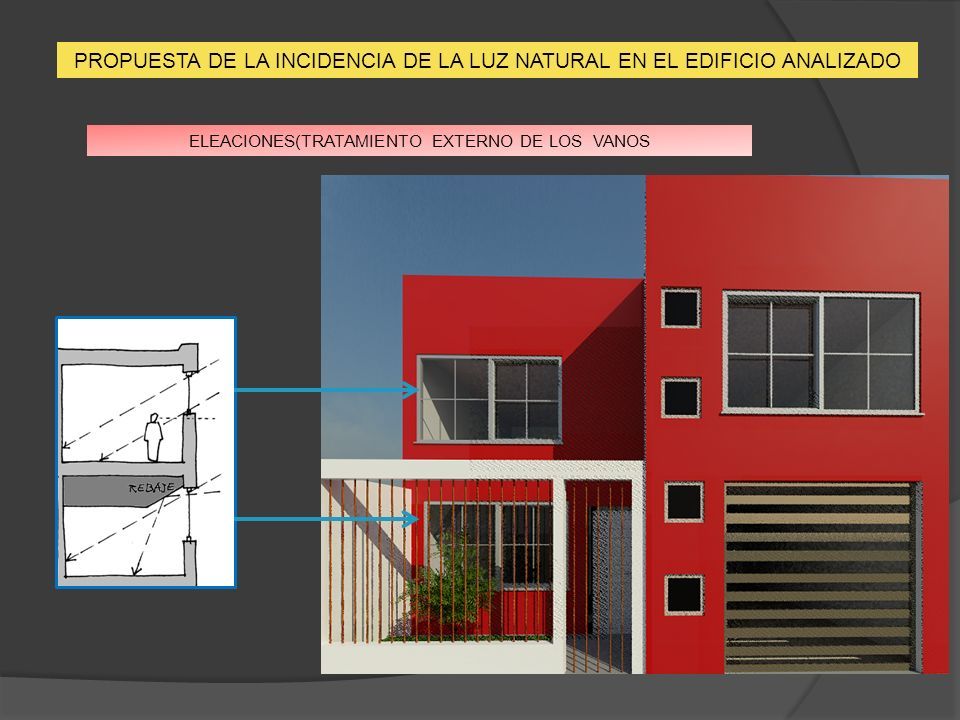

6 PROPUESTA DE LA INCIDENCIA DE LA LUZ NATURAL EN EL EDIFICIO ANALIZADO ELEACIONES(TRATAMIENTO EXTERNO DE LOS VANOS

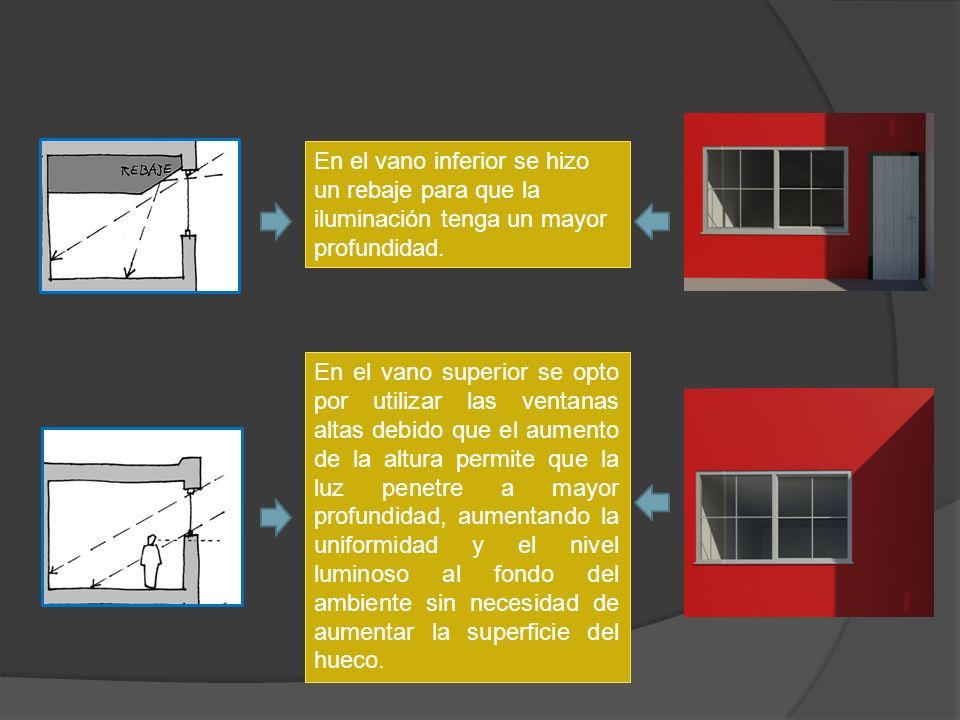

7 En el vano inferior se hizo un rebaje para que la iluminación tenga un mayor profundidad. En el vano superior se opto por utilizar las ventanas altas debido que el aumento de la altura permite que la luz penetre a mayor profundidad, aumentando la uniformidad y el nivel luminoso al fondo del ambiente sin necesidad de aumentar la superficie del hueco.

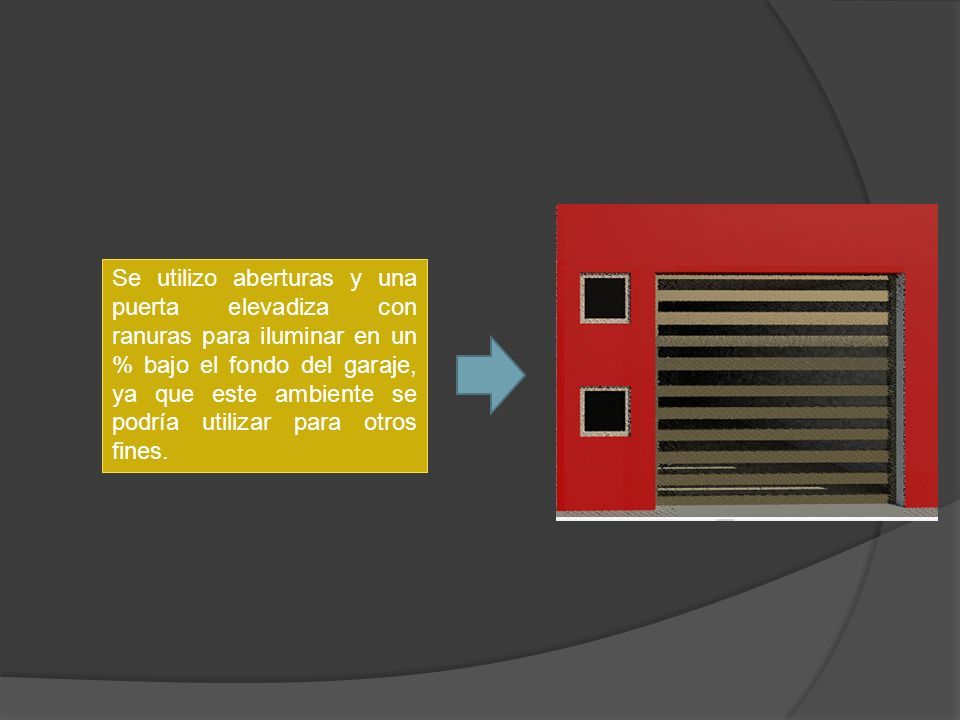

8 Se utilizo aberturas y una puerta elevadiza con ranuras para iluminar en un % bajo el fondo del garaje, ya que este ambiente se podría utilizar para otros fines.

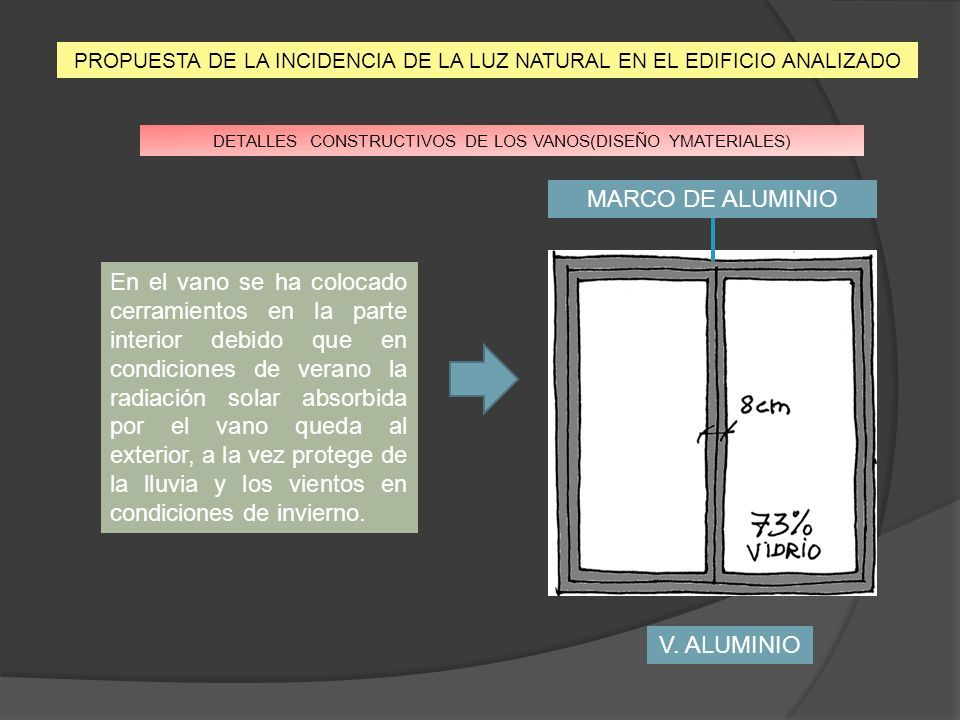

9 PROPUESTA DE LA INCIDENCIA DE LA LUZ NATURAL EN EL EDIFICIO ANALIZADO DETALLES CONSTRUCTIVOS DE LOS VANOS(DISEÑO YMATERIALES) V. ALUMINIO En el vano se ha colocado cerramientos en la parte interior debido que en condiciones de verano la radiación solar absorbida por el vano queda al exterior, a la vez protege de la lluvia y los vientos en condiciones de invierno. MARCO DE ALUMINIO

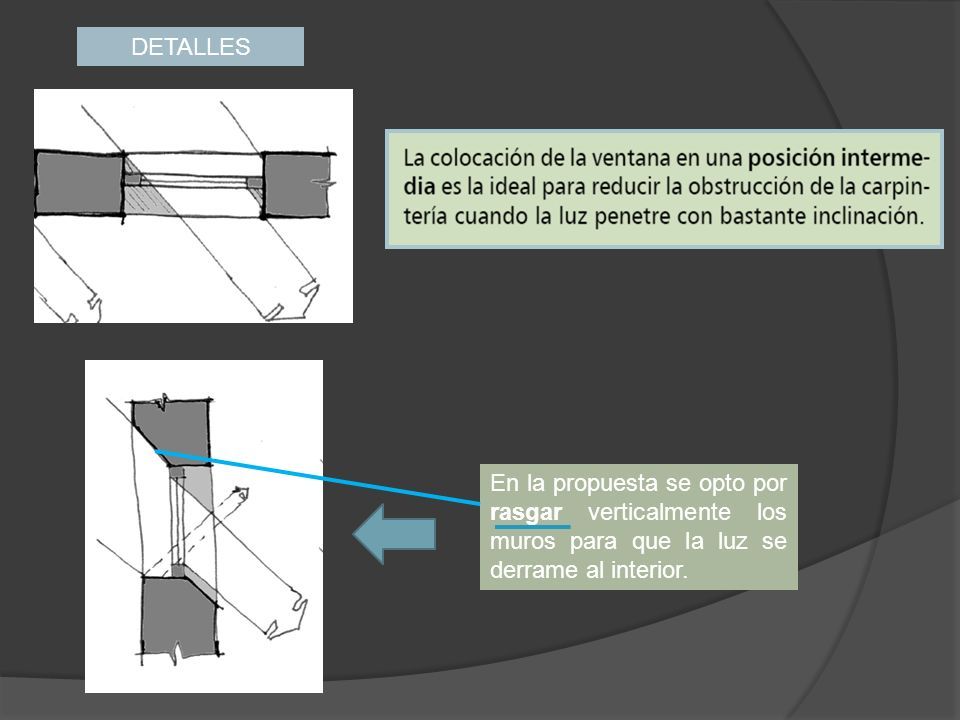

10 DETALLES En la propuesta se opto por rasgar verticalmente los muros para que la luz se derrame al interior.

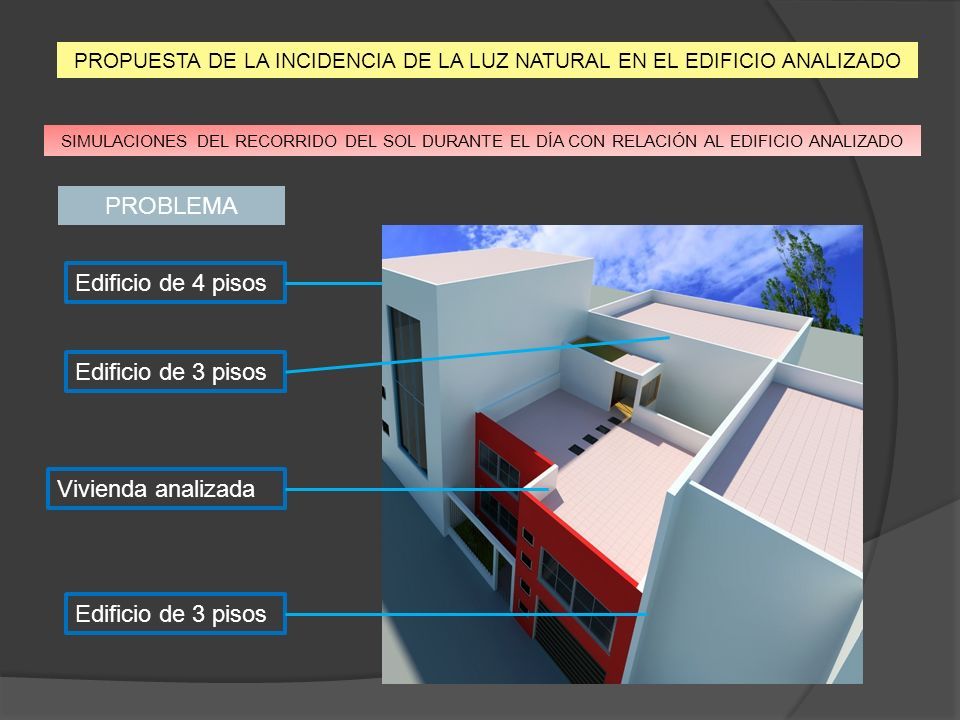

11 PROPUESTA DE LA INCIDENCIA DE LA LUZ NATURAL EN EL EDIFICIO ANALIZADO SIMULACIONES DEL RECORRIDO DEL SOL DURANTE EL DÍA CON RELACIÓN AL EDIFICIO ANALIZADO Edificio de 4 pisos Edificio de 3 pisos Vivienda analizada PROBLEMA

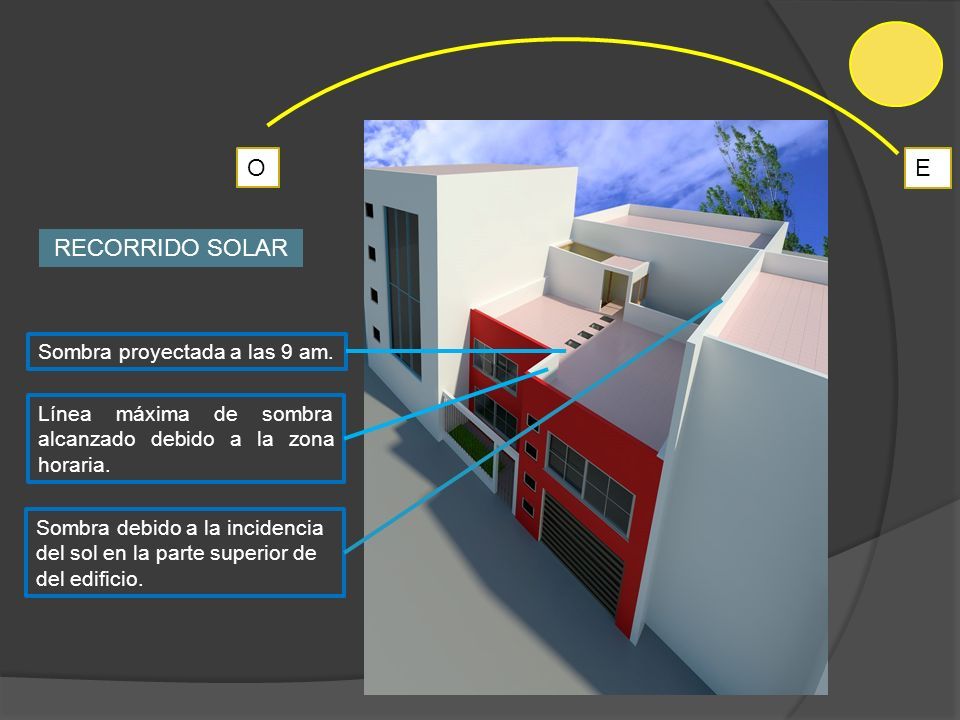

12 RECORRIDO SOLAR Sombra proyectada a las 9 am. Sombra debido a la incidencia del sol en la parte superior de del edificio. EO Línea máxima de sombra alcanzado debido a la zona horaria.

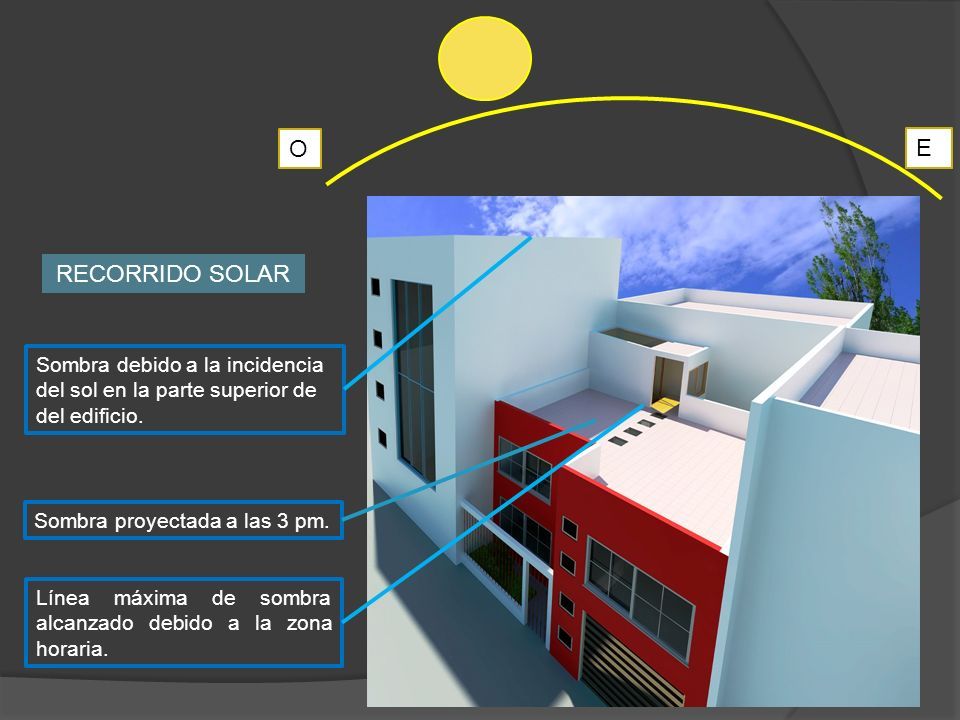

13 RECORRIDO SOLAR Sombra proyectada a las 3 pm. Sombra debido a la incidencia del sol en la parte superior de del edificio. Línea máxima de sombra alcanzado debido a la zona horaria. E O

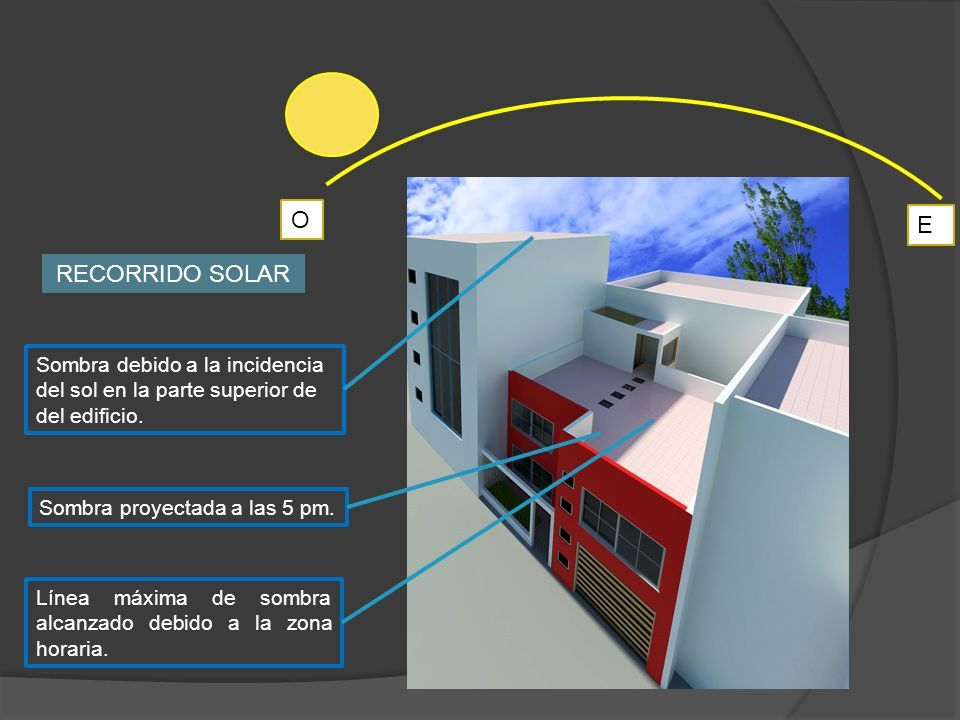

14 RECORRIDO SOLAR Sombra proyectada a las 5 pm. Sombra debido a la incidencia del sol en la parte superior de del edificio. O E Línea máxima de sombra alcanzado debido a la zona horaria.

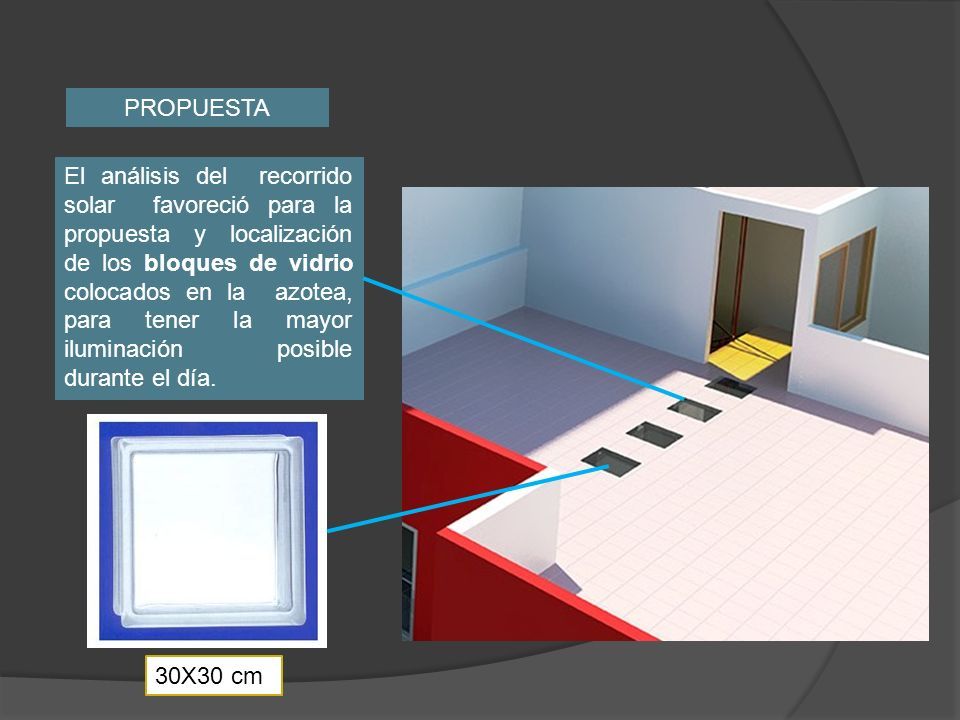

15 PROPUESTA El análisis del recorrido solar favoreció para la propuesta y localización de los bloques de vidrio colocados en la azotea, para tener la mayor iluminación posible durante el día. 30X30 cm
