www.hilti.com DX/GX Sistemas de Fijación Directa DX / GX
3

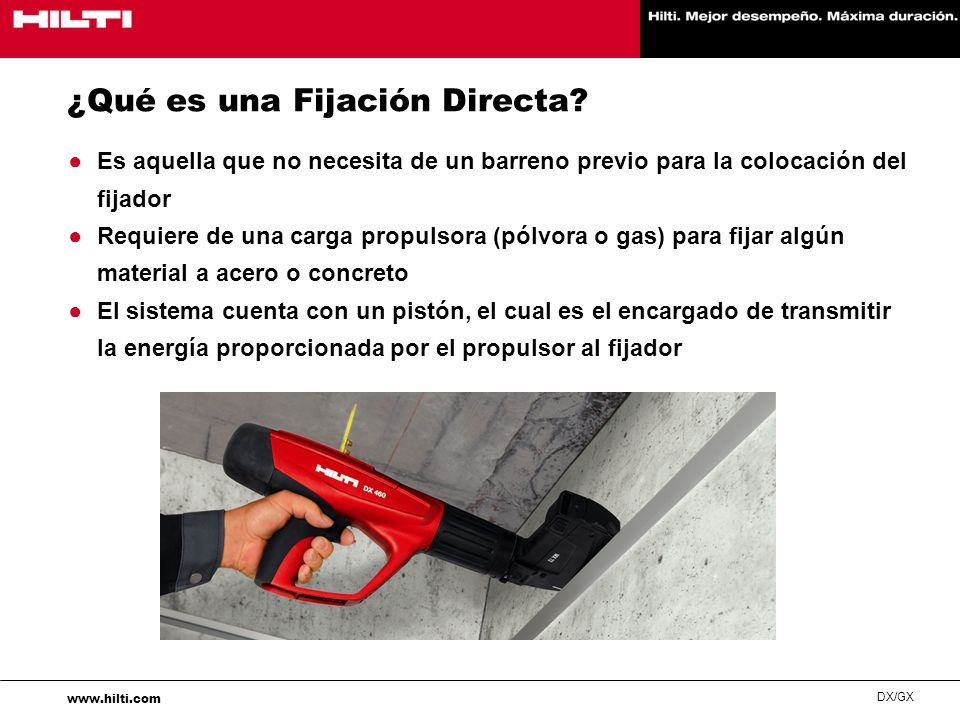

www.hilti.com DX/GX ¿Qué es una Fijación Directa? ● Es aquella que no necesita de un barreno previo para la colocación del fijador ● Requiere de una carga propulsora (pólvora o gas) para fijar algún material a acero o concreto ● El sistema cuenta con un pistón, el cual es el encargado de transmitir la energía proporcionada por el propulsor al fijador
4
www.hilti.com DX/GX Componentes del Sistema de Fijación Directa Fijador Carga Propulsora Herramienta
5
www.hilti.com DX/GX Principios Básicos de las Herramientas DX ● Dar mantenimiento a las Herramientas de Fijación Directa es muy sencillo, sólo necesitas conocer los 5 componentes principales de cada Herramienta Guía clavo Anillo de Retén Pistón Guía Pistón Carcasa El mantenimiento de las Herramientas GX se deberá realizar por Especialistas de Reparación de Hilti
6

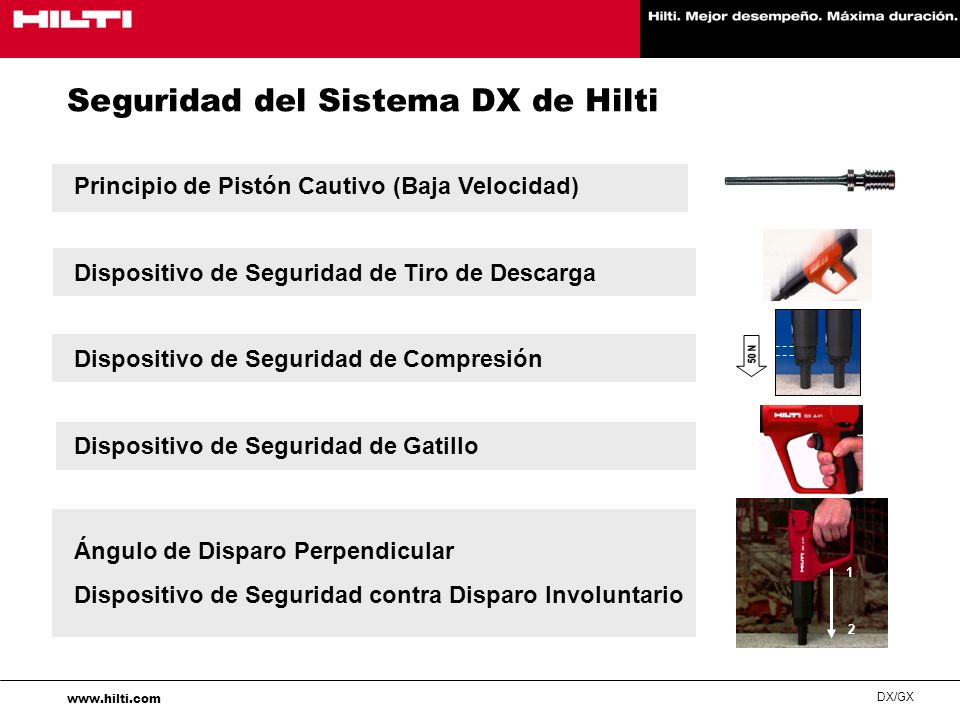

www.hilti.com DX/GX Principio de Pistón Cautivo (Baja Velocidad) Dispositivo de Seguridad de Tiro de Descarga Dispositivo de Seguridad de Compresión Dispositivo de Seguridad de Gatillo 1 2 Seguridad del Sistema DX de Hilti 50 N Ángulo de Disparo Perpendicular Dispositivo de Seguridad contra Disparo Involuntario
7

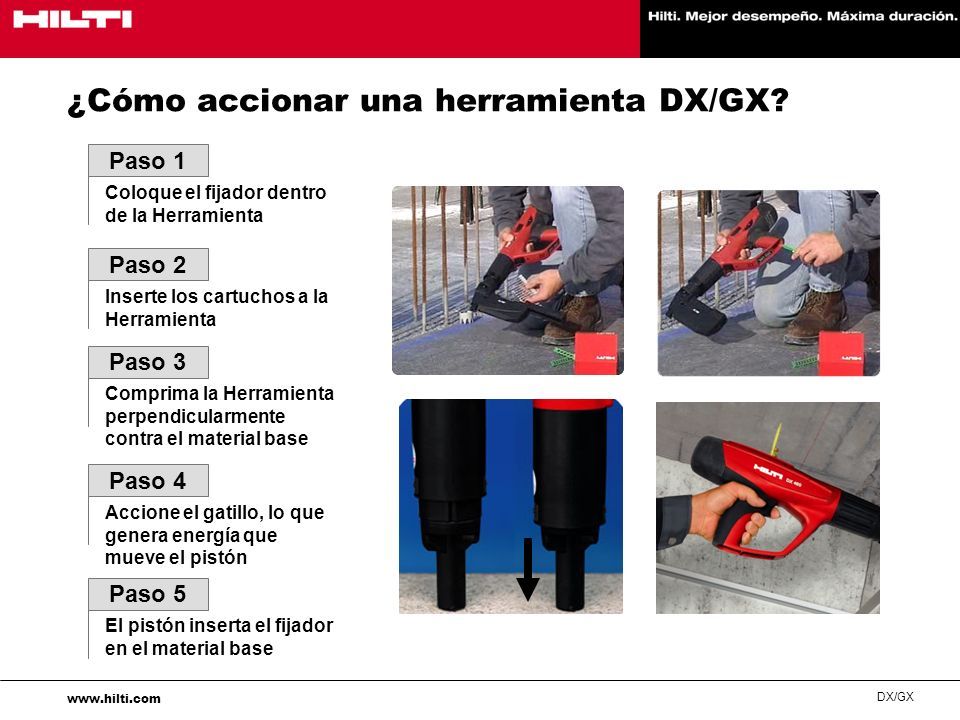

www.hilti.com DX/GX ¿Cómo accionar una herramienta DX/GX? Coloque el fijador dentro de la Herramienta Paso 1 Inserte los cartuchos a la Herramienta Paso 2 Comprima la Herramienta perpendicularmente contra el material base Paso 3 Accione el gatillo, lo que genera energía que mueve el pistón Paso 4 El pistón inserta el fijador en el material base Paso 5
8

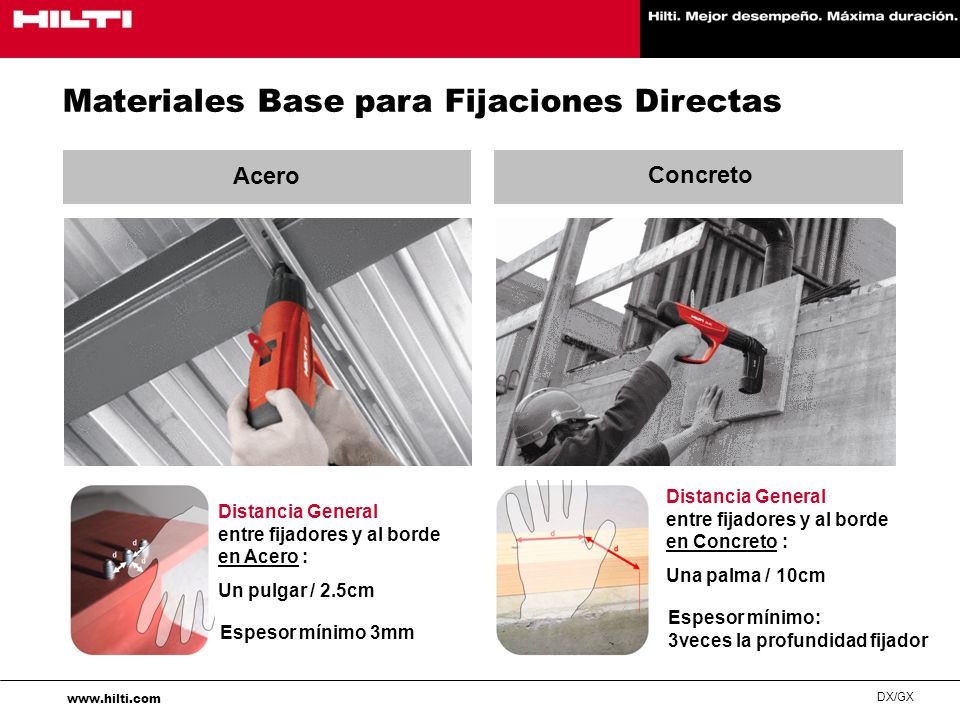

www.hilti.com DX/GX Acero Concreto Materiales Base para Fijaciones Directas Distancia General entre fijadores y al borde en Acero : Un pulgar / 2.5cm Distancia General entre fijadores y al borde en Concreto : Una palma / 10cm Espesor mínimo 3mm Espesor mínimo: 3veces la profundidad fijador
9

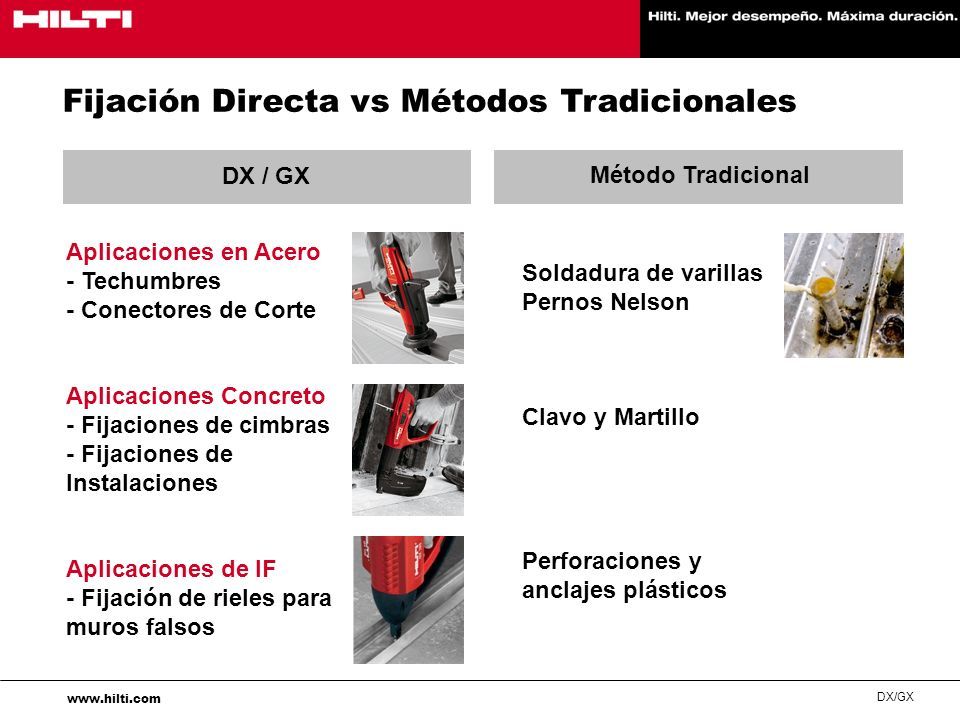

www.hilti.com DX/GX Método Tradicional Fijación Directa vs Métodos Tradicionales Aplicaciones en Acero - Techumbres - Conectores de Corte Aplicaciones Concreto - Fijaciones de cimbras - Fijaciones de Instalaciones Aplicaciones de IF - Fijación de rieles para muros falsos Soldadura de varillas Pernos Nelson Clavo y Martillo Perforaciones y anclajes plásticos
10

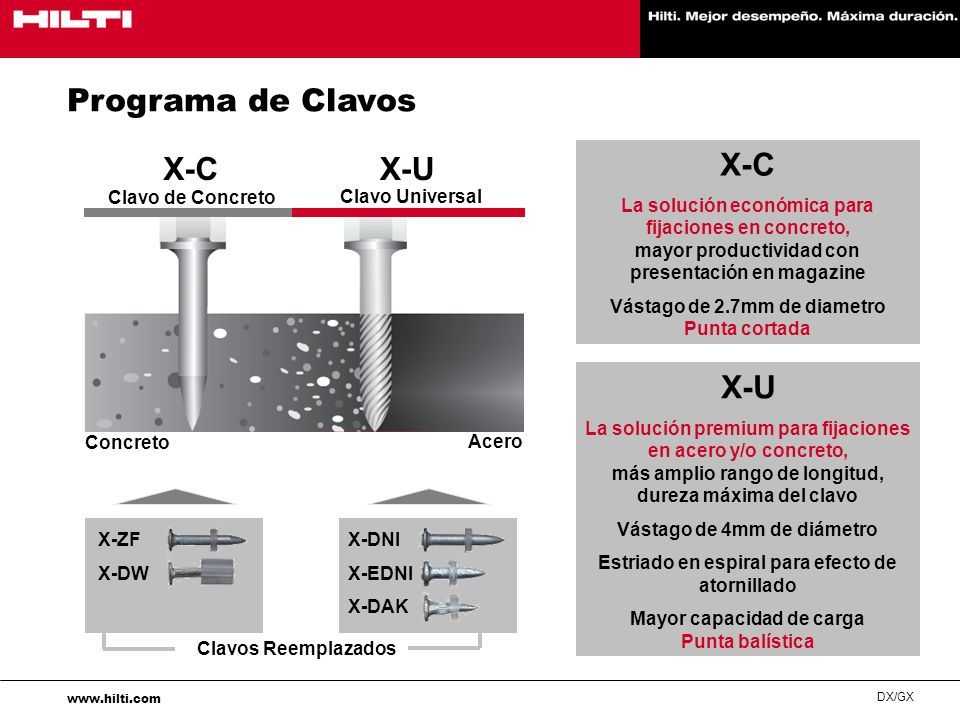

www.hilti.com DX/GX Programa de Clavos Clavos Reemplazados X-ZF X-DW X-DNI X-EDNI X-DAK X-CX-U Clavo de Concreto Clavo Universal Concreto Acero X-C La solución económica para fijaciones en concreto, mayor productividad con presentación en magazine Vástago de 2.7mm de diametro Punta cortada X-U La solución premium para fijaciones en acero y/o concreto, más amplio rango de longitud, dureza máxima del clavo Vástago de 4mm de diámetro Estriado en espiral para efecto de atornillado Mayor capacidad de carga Punta balística
11

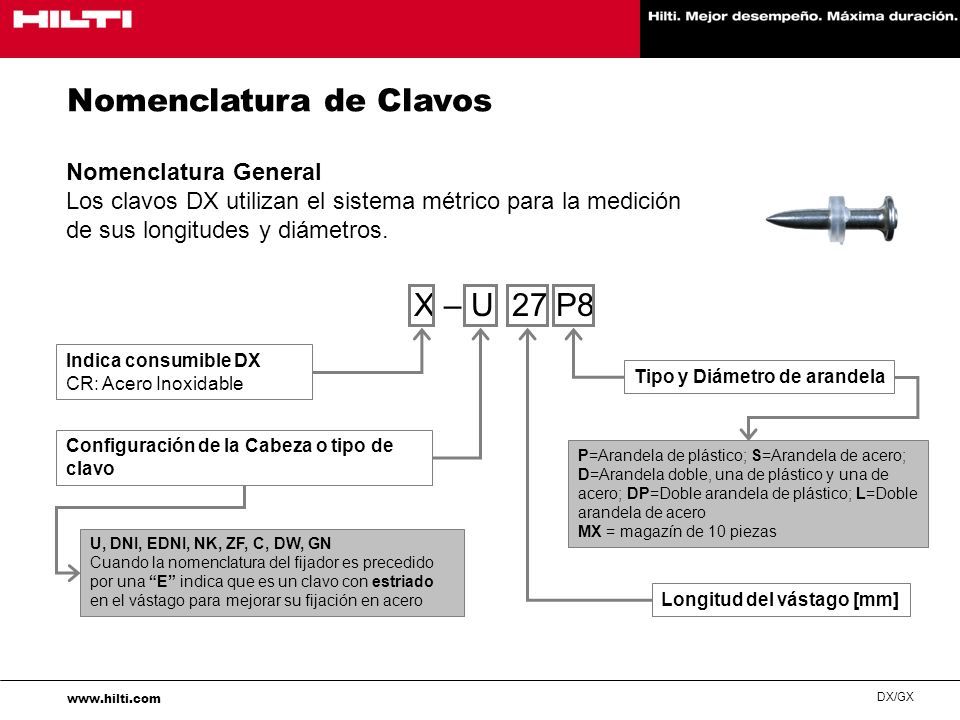

www.hilti.com DX/GX Nomenclatura General Los clavos DX utilizan el sistema métrico para la medición de sus longitudes y diámetros. X – U 27 P8 Indica consumible DX CR: Acero Inoxidable Configuración de la Cabeza o tipo de clavo Longitud del vástago [mm] Tipo y Diámetro de arandela U, DNI, EDNI, NK, ZF, C, DW, GN Cuando la nomenclatura del fijador es precedido por una “E” indica que es un clavo con estriado en el vástago para mejorar su fijación en acero P=Arandela de plástico; S=Arandela de acero; D=Arandela doble, una de plástico y una de acero; DP=Doble arandela de plástico; L=Doble arandela de acero MX = magazín de 10 piezas Nomenclatura de Clavos
12

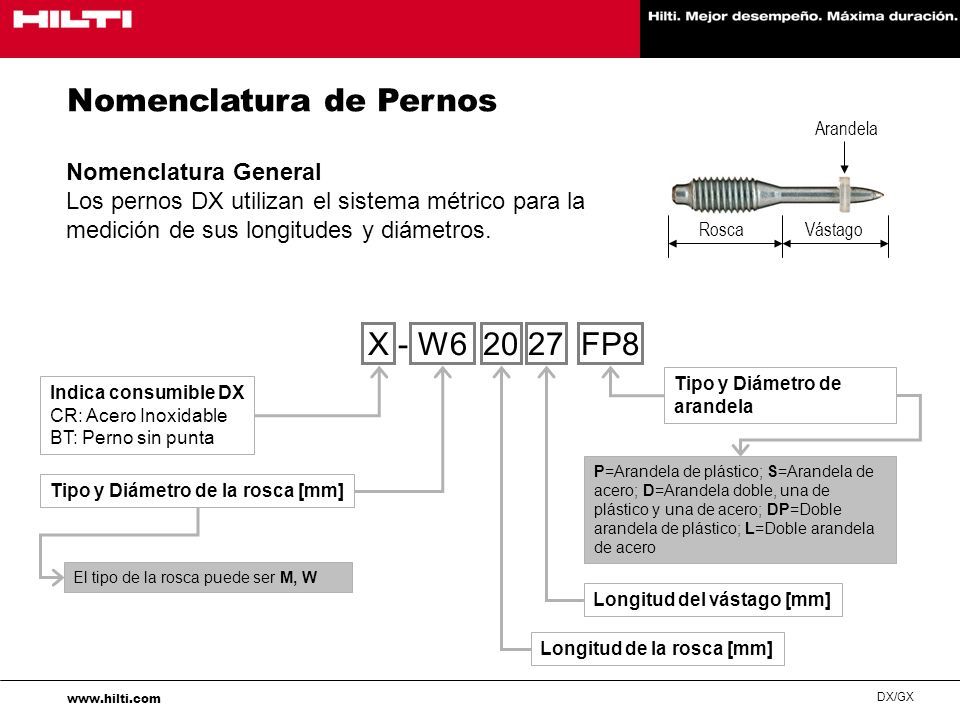

www.hilti.com DX/GX X - W6 20 27 FP8 Indica consumible DX CR: Acero Inoxidable BT: Perno sin punta Tipo y Diámetro de la rosca [mm] Longitud de la rosca [mm] Tipo y Diámetro de arandela El tipo de la rosca puede ser M, W P=Arandela de plástico; S=Arandela de acero; D=Arandela doble, una de plástico y una de acero; DP=Doble arandela de plástico; L=Doble arandela de acero Longitud del vástago [mm] Arandela Rosca Vástago Nomenclatura de Pernos Nomenclatura General Los pernos DX utilizan el sistema métrico para la medición de sus longitudes y diámetros.
![DX/GX X - W FP8 Indica consumible DX CR: Acero Inoxidable BT: Perno sin punta Tipo y Diámetro de la rosca [mm] Longitud de la rosca [mm] Tipo y Diámetro de arandela El tipo de la rosca puede ser M, W P=Arandela de plástico; S=Arandela de acero; D=Arandela doble, una de plástico y una de acero; DP=Doble arandela de plástico; L=Doble arandela de acero Longitud del vástago [mm] Arandela Rosca Vástago Nomenclatura de Pernos Nomenclatura General Los pernos DX utilizan el sistema métrico para la medición de sus longitudes y diámetros.](http://images.slideplayer.es/84/14207539/slides/slide_12.jpg "DX/GX X - W FP8 Indica consumible DX CR: Acero Inoxidable BT: Perno sin punta Tipo y Diámetro de la rosca [mm] Longitud de la rosca [mm] Tipo y Diámetro de arandela El tipo de la rosca puede ser M, W P=Arandela de plástico; S=Arandela de acero; D=Arandela doble, una de plástico y una de acero; DP=Doble arandela de plástico; L=Doble arandela de acero Longitud del vástago [mm] Arandela Rosca Vástago Nomenclatura de Pernos Nomenclatura General Los pernos DX utilizan el sistema métrico para la medición de sus longitudes y diámetros.")
13

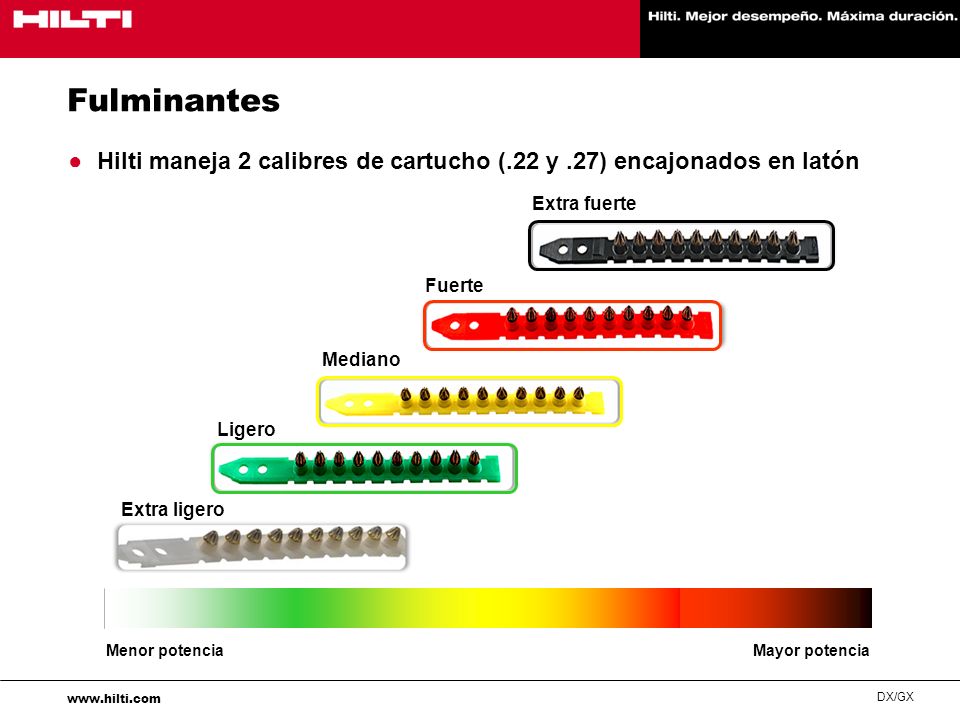

www.hilti.com DX/GX Fulminantes Extra fuerte Extra ligero Ligero Mediano Fuerte Menor potenciaMayor potencia ● Hilti maneja 2 calibres de cartucho (.22 y.27) encajonados en latón
14

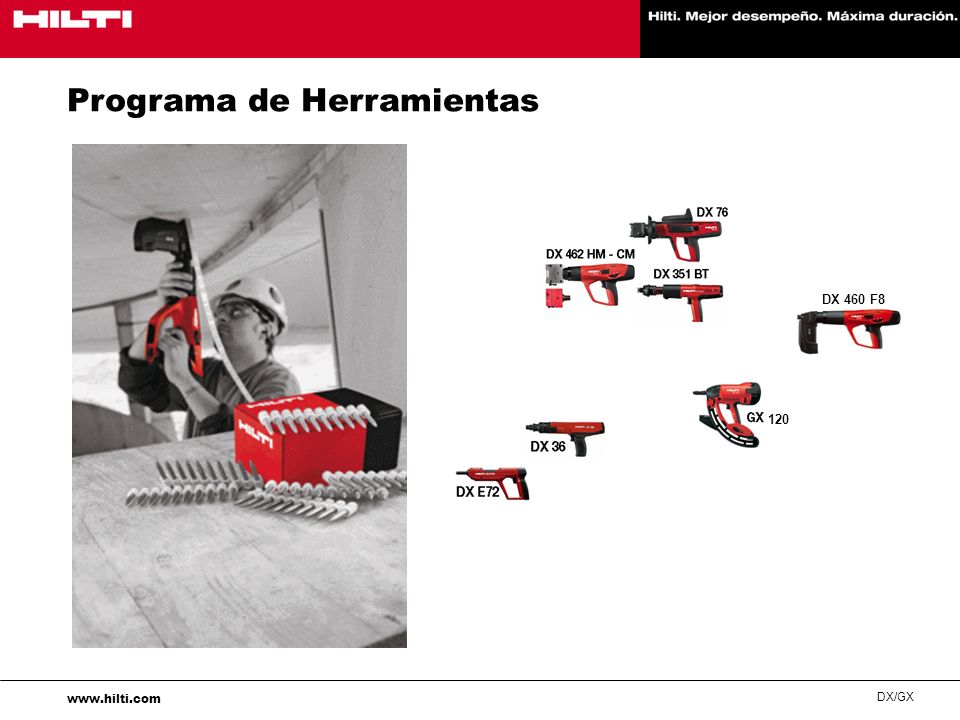

www.hilti.com DX/GX Programa de Herramientas DX 460 F8 120
15

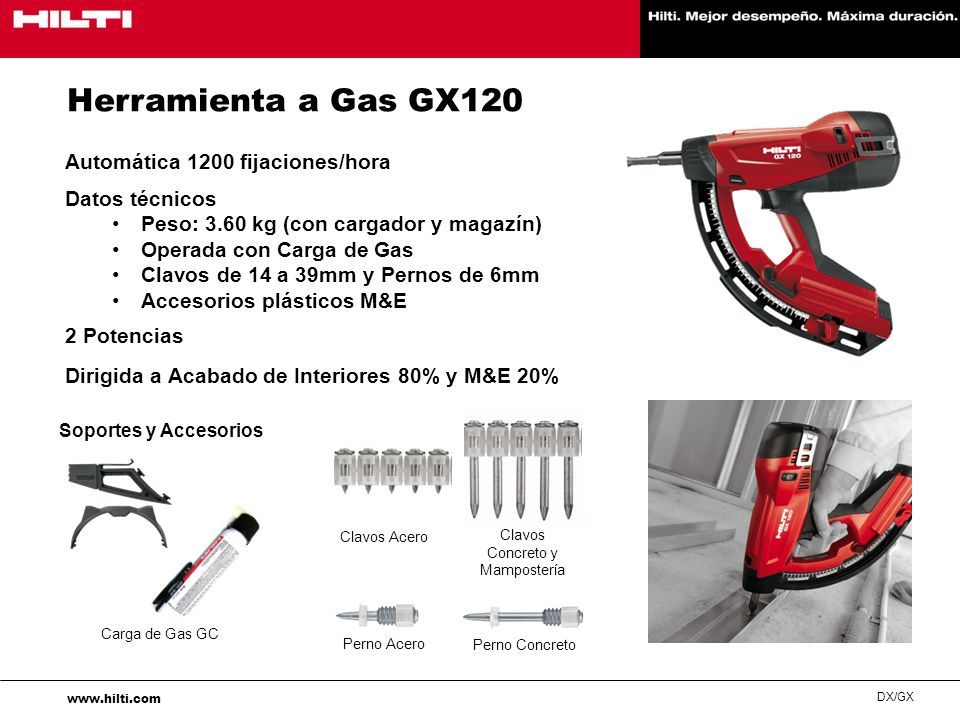

www.hilti.com DX/GX Automática 1200 fijaciones/hora Datos técnicos Peso: 3.60 kg (con cargador y magazín) Operada con Carga de Gas Clavos de 14 a 39mm y Pernos de 6mm Accesorios plásticos M&E 2 Potencias Dirigida a Acabado de Interiores 80% y M&E 20% Carga de Gas GC Herramienta a Gas GX120 Soportes y Accesorios Clavos Acero Clavos Concreto y Mampostería Perno Acero Perno Concreto
16

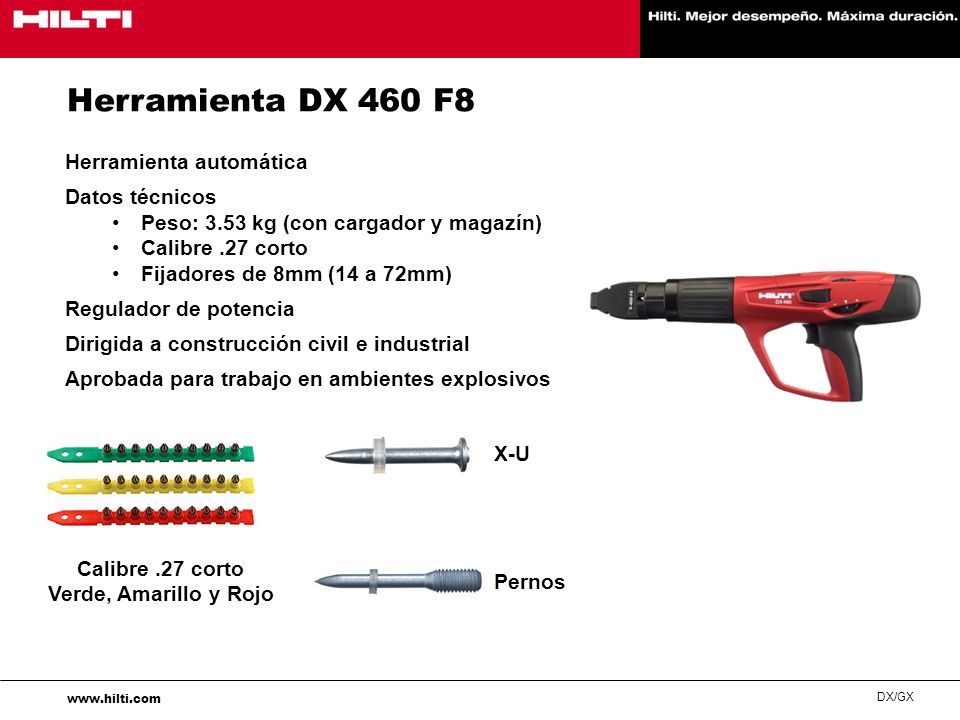

www.hilti.com DX/GX Herramienta automática Datos técnicos Peso: 3.53 kg (con cargador y magazín) Calibre.27 corto Fijadores de 8mm (14 a 72mm) Regulador de potencia Dirigida a construcción civil e industrial Aprobada para trabajo en ambientes explosivos Calibre.27 corto Verde, Amarillo y Rojo X-U Pernos Herramienta DX 460 F8
17

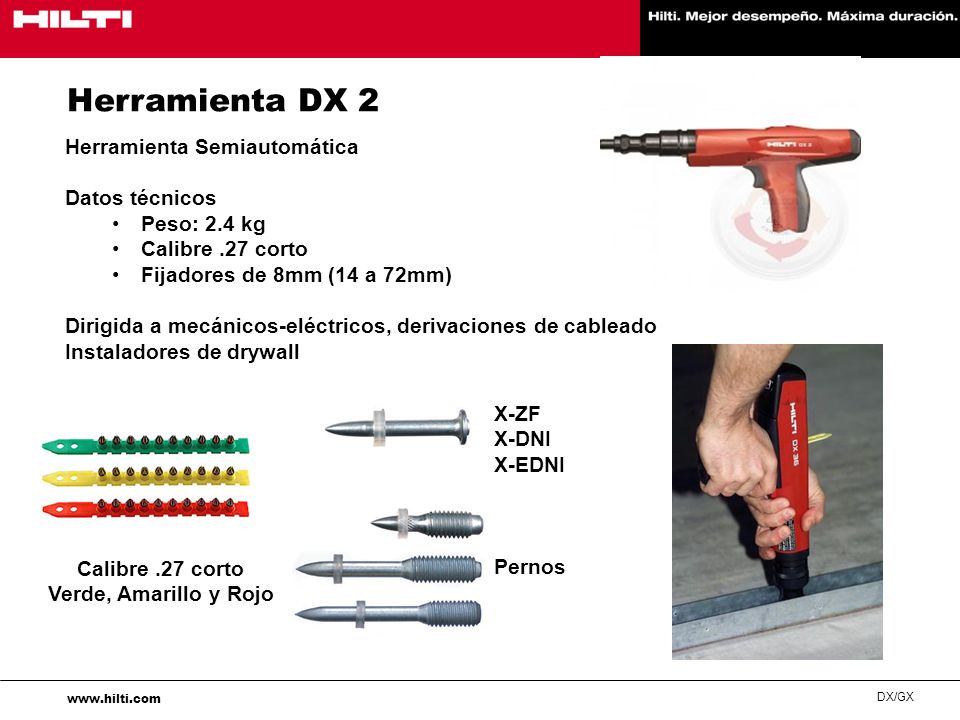

www.hilti.com DX/GX Herramienta Semiautomática Datos técnicos Peso: 2.4 kg Calibre.27 corto Fijadores de 8mm (14 a 72mm) Dirigida a mecánicos-eléctricos, derivaciones de cableado Instaladores de drywall Calibre.27 corto Verde, Amarillo y Rojo X-ZF X-DNI X-EDNI Pernos Herramienta DX 2
18

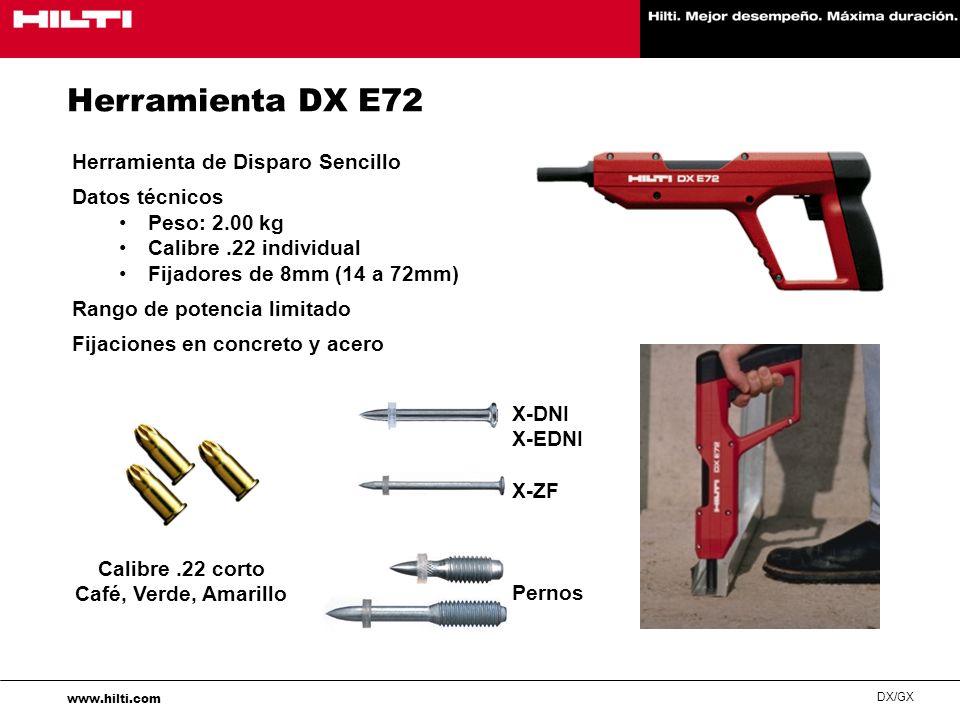

www.hilti.com DX/GX Herramienta de Disparo Sencillo Datos técnicos Peso: 2.00 kg Calibre.22 individual Fijadores de 8mm (14 a 72mm) Rango de potencia limitado Fijaciones en concreto y acero Calibre.22 corto Café, Verde, Amarillo Herramienta DX E72 X-DNI X-EDNI X-ZF Pernos
19

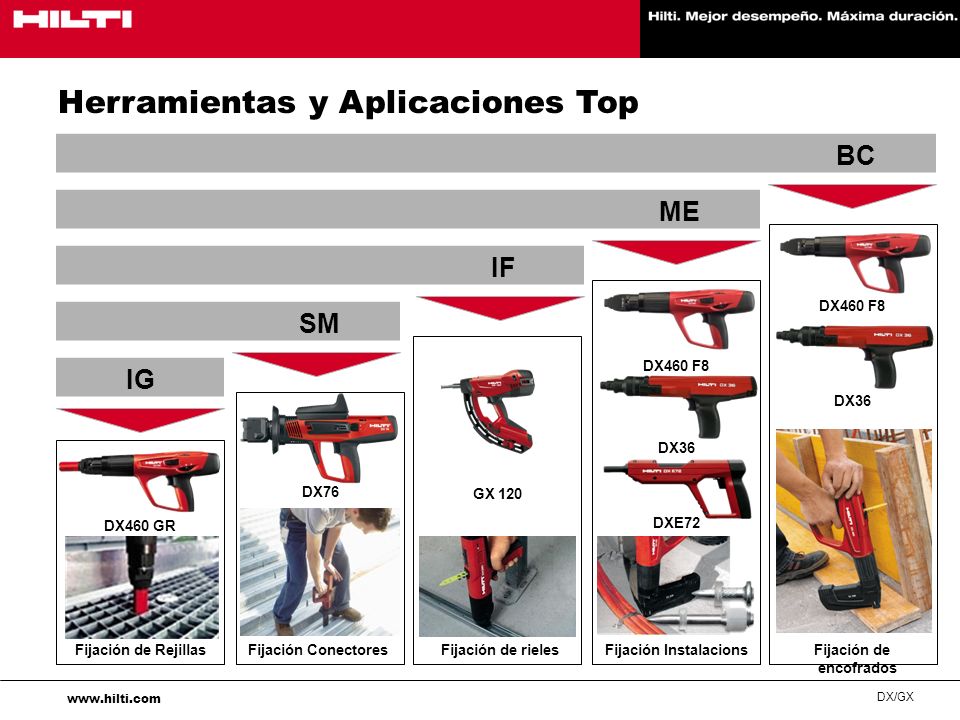

www.hilti.com DX/GX Herramientas y Aplicaciones Top BC ME IF SM IG DX460 F8 DX36 DX76 DX460 GR Fijación de encofrados Fijación InstalacionsFijación de rielesFijación ConectoresFijación de Rejillas GX 120 DXE72
20

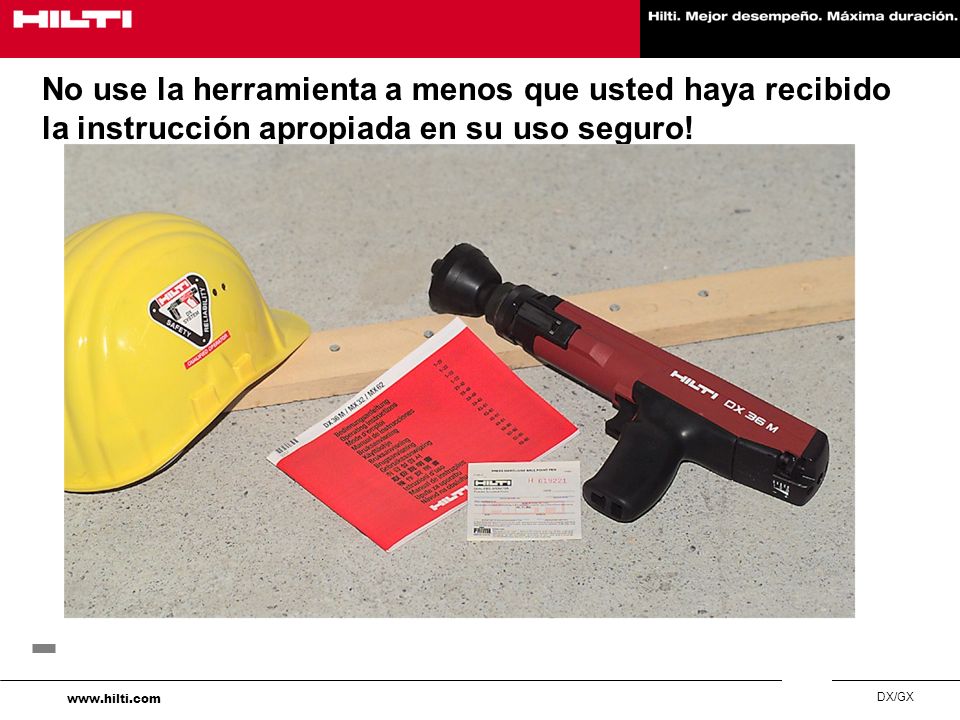

www.hilti.com DX/GX No use la herramienta a menos que usted haya recibido la instrucción apropiada en su uso seguro!
21
www.hilti.com DX/GX Examine siempre la operación apropiada de la herramienta antes de uso!
22
www.hilti.com DX/GX ¡El operador y las personas presentes deben usar gafas de seguridad y casco mientras que la herramienta este en uso! Use protector de oídos cuando trabajando en áreas cerradas
23
www.hilti.com DX/GX Siempre use fijadores, cartuchos y piezas de piezas de repuesto genuinas de Hilti!
24
www.hilti.com DX/GX ¡Utilice el estabilizador siempre que sea posible!
25

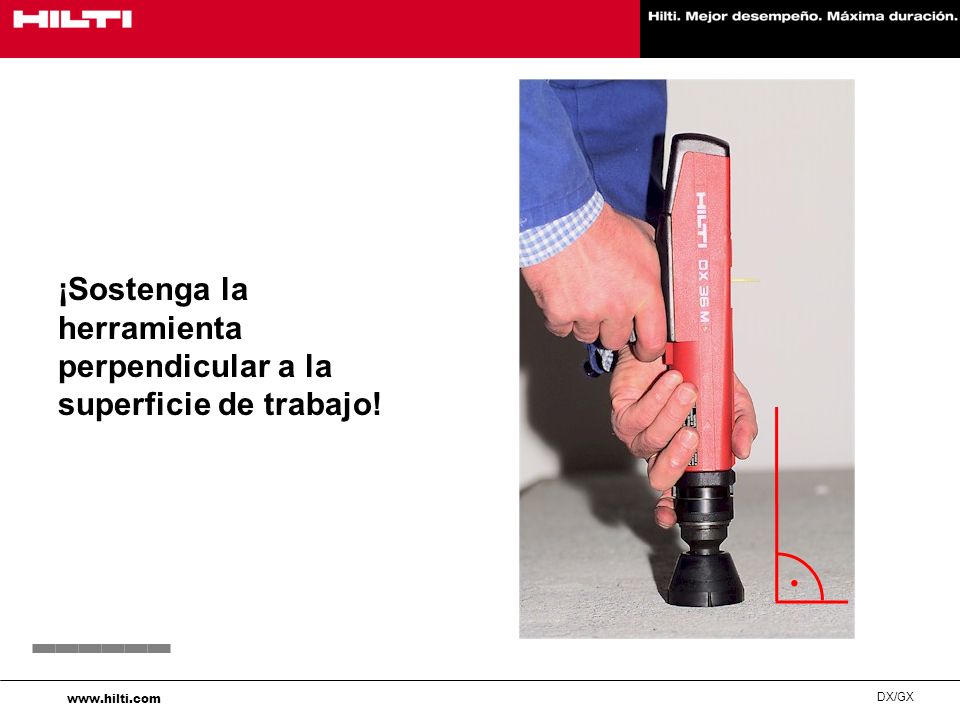

www.hilti.com DX/GX ¡Sostenga la herramienta perpendicular a la superficie de trabajo!
26
www.hilti.com DX/GX ¡Mantenga sus brazos doblados al accionar la herramienta!
27

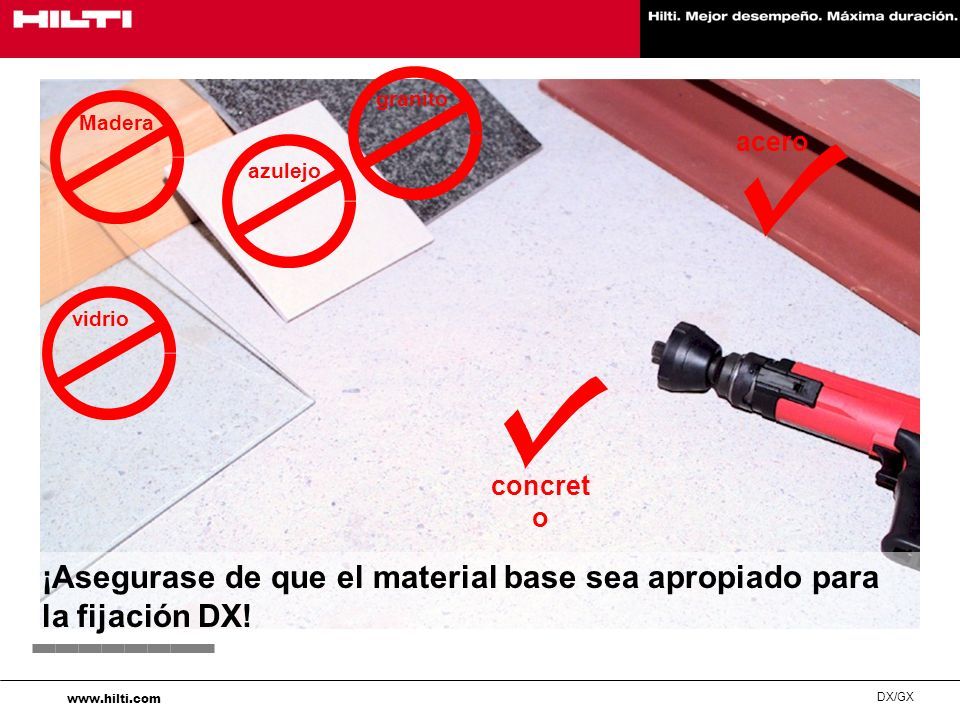

www.hilti.com DX/GX ¡Asegurase de que el material base sea apropiado para la fijación DX! Madera vidrio azulejo granito acero concret o
28

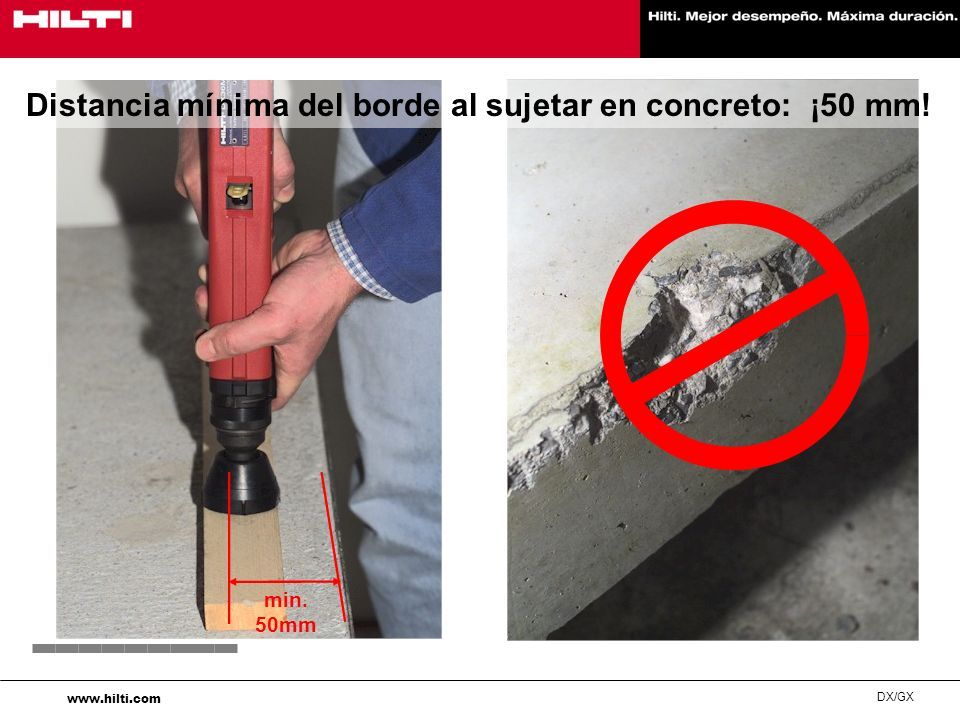

www.hilti.com DX/GX Distancia mínima del borde al sujetar en concreto: ¡50 mm! min. 50mm
29

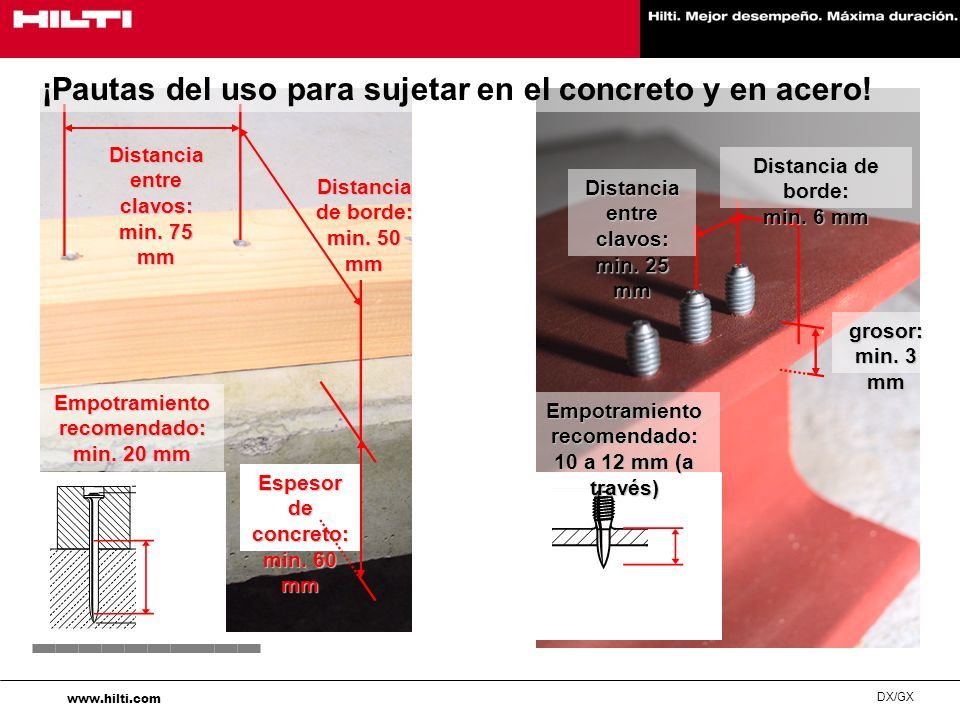

www.hilti.com DX/GX Distancia de borde: min. 50 mm Distancia entre clavos: min. 75 mm Espesor de concreto: min. 60 mm Distancia de borde: min. 6 mm Distancia entre clavos: min. 25 mm grosor: min. 3 mm Empotramiento recomendado: min. 20 mm Empotramiento recomendado: 10 a 12 mm (a través) ¡Pautas del uso para sujetar en el concreto y en acero!
30

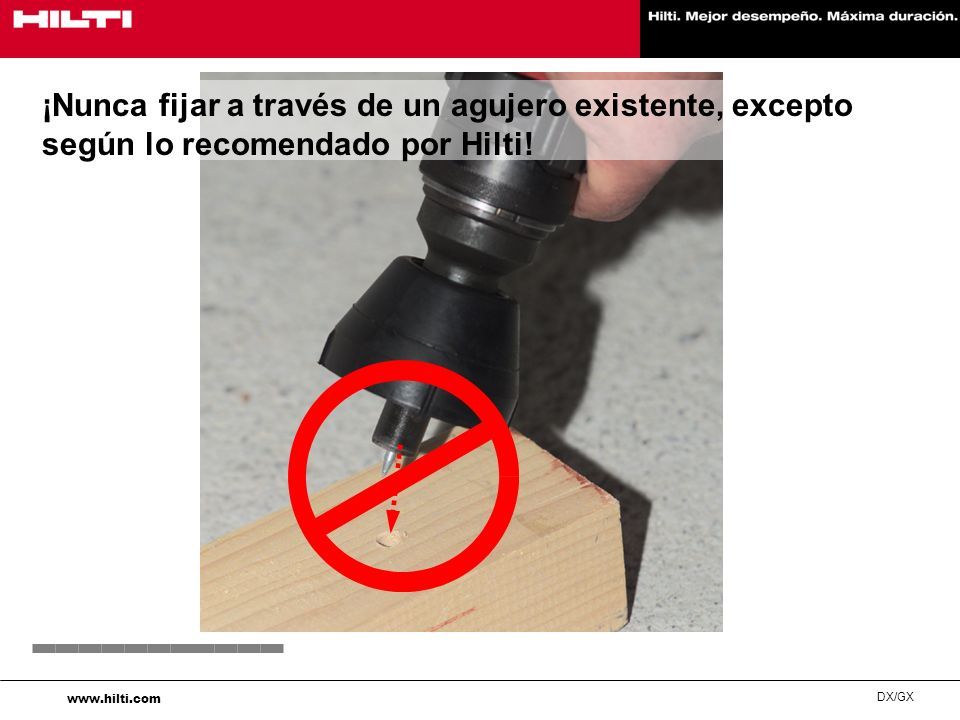

www.hilti.com DX/GX ¡Nunca fijar a través de un agujero existente, excepto según lo recomendado por Hilti!
31
www.hilti.com DX/GX ¡Trate de evitar el re clavado de un fijador! ¡ En concreto si se puede en casos especiales, en acero nunca lo haga!
32

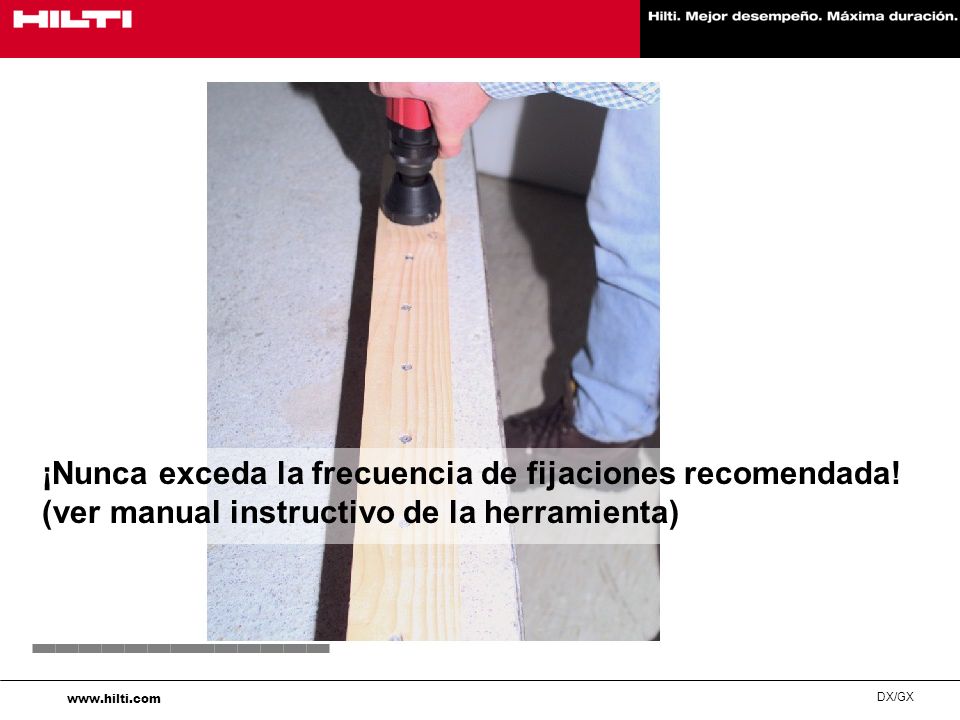

www.hilti.com DX/GX ¡Nunca exceda la frecuencia de fijaciones recomendada! (ver manual instructivo de la herramienta)
33

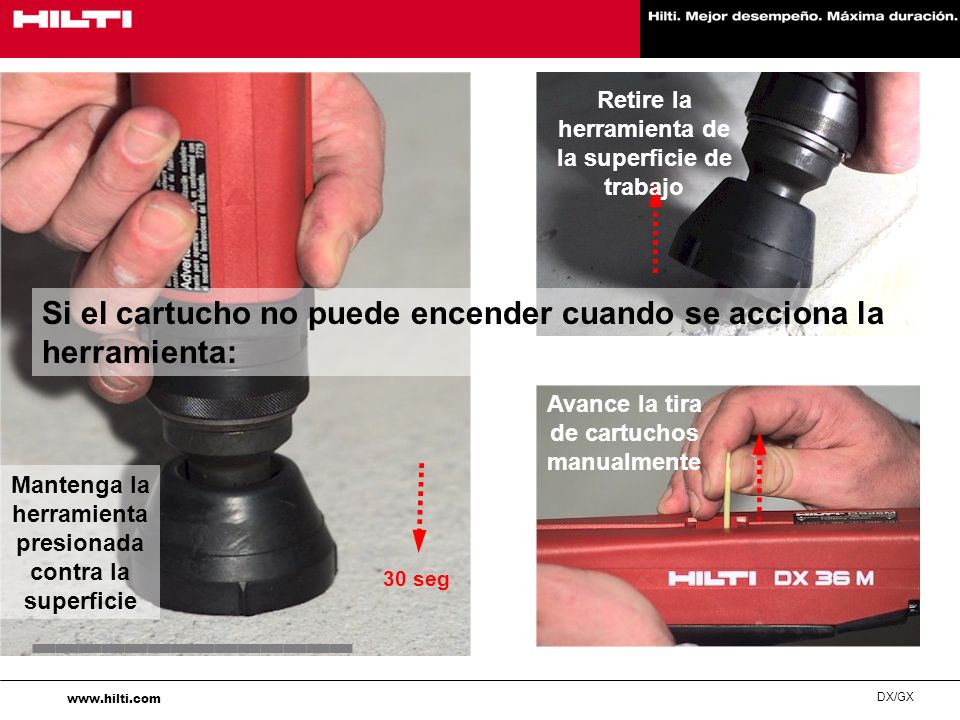

www.hilti.com DX/GX Si el cartucho no puede encender cuando se acciona la herramienta: Mantenga la herramienta presionada contra la superficie Retire la herramienta de la superficie de trabajo Avance la tira de cartuchos manualmente 30 seg
34

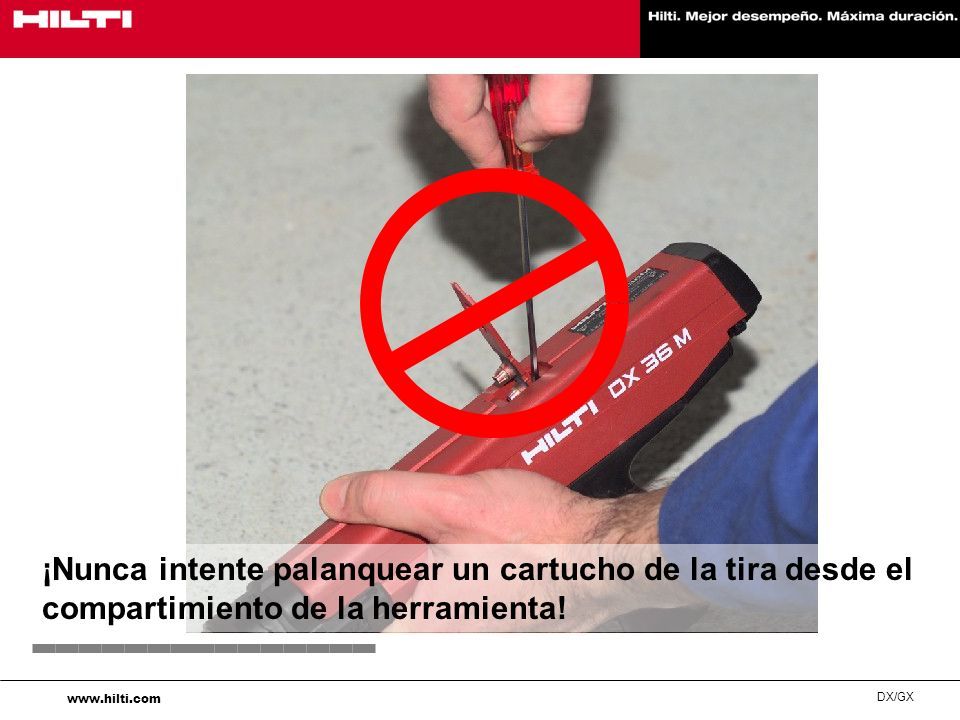

www.hilti.com DX/GX ¡Nunca intente palanquear un cartucho de la tira desde el compartimiento de la herramienta!
35

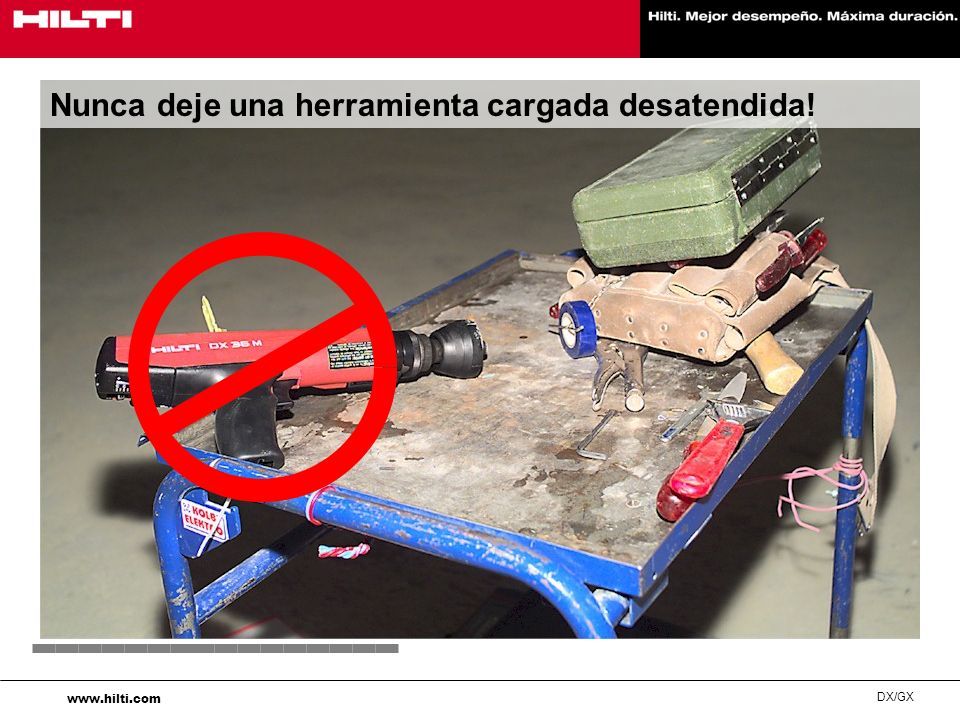

www.hilti.com DX/GX Nunca deje una herramienta cargada desatendida!
36
www.hilti.com DX/GX ¡Mantenga la herramienta y los cartuchos guardados en su caja y en un lugar seguro cuando no en uso!
37

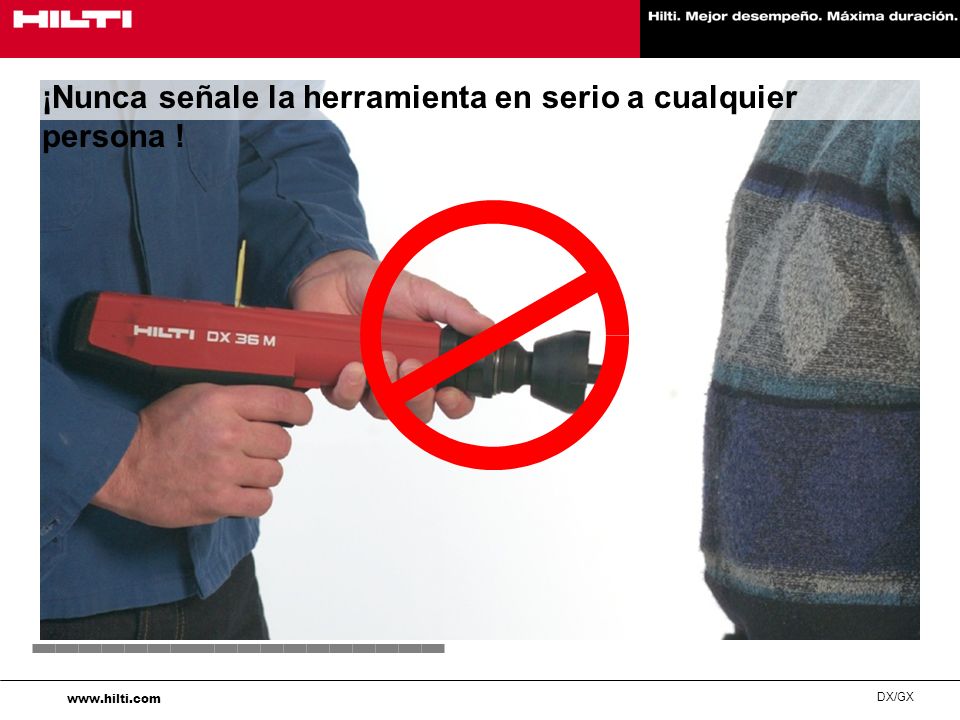

www.hilti.com DX/GX ¡Nunca señale la herramienta en serio a cualquier persona !
38

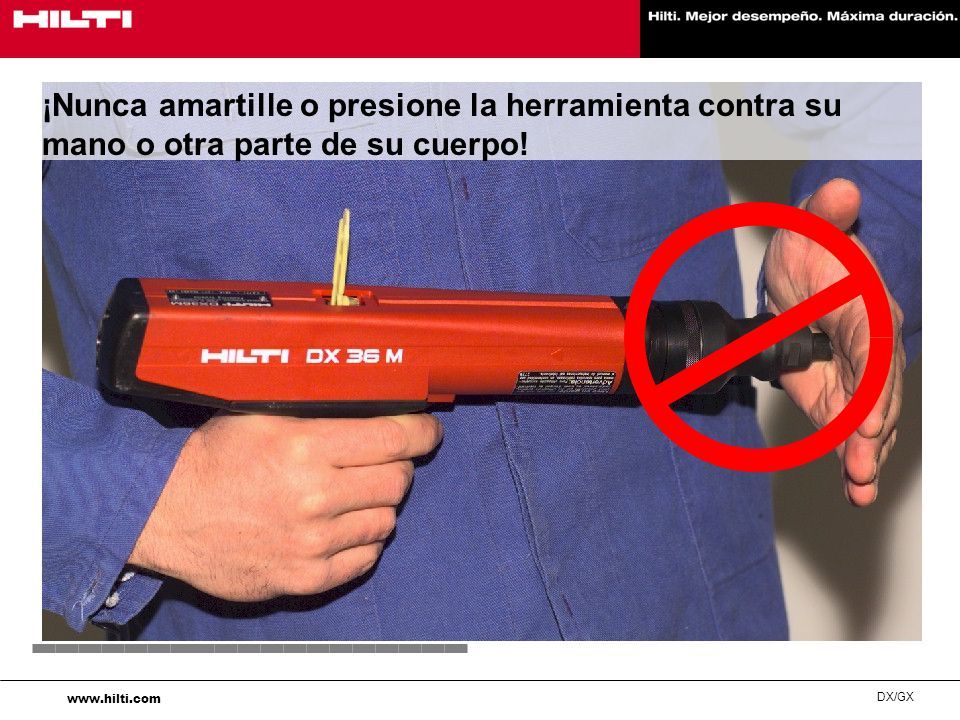

www.hilti.com DX/GX ¡Nunca amartille o presione la herramienta contra su mano o otra parte de su cuerpo!
39
www.hilti.com DX/GX ¡Cerciorese de que nadie este detrás o debajo de la localización en donde se están haciendo las fijaciones!
40

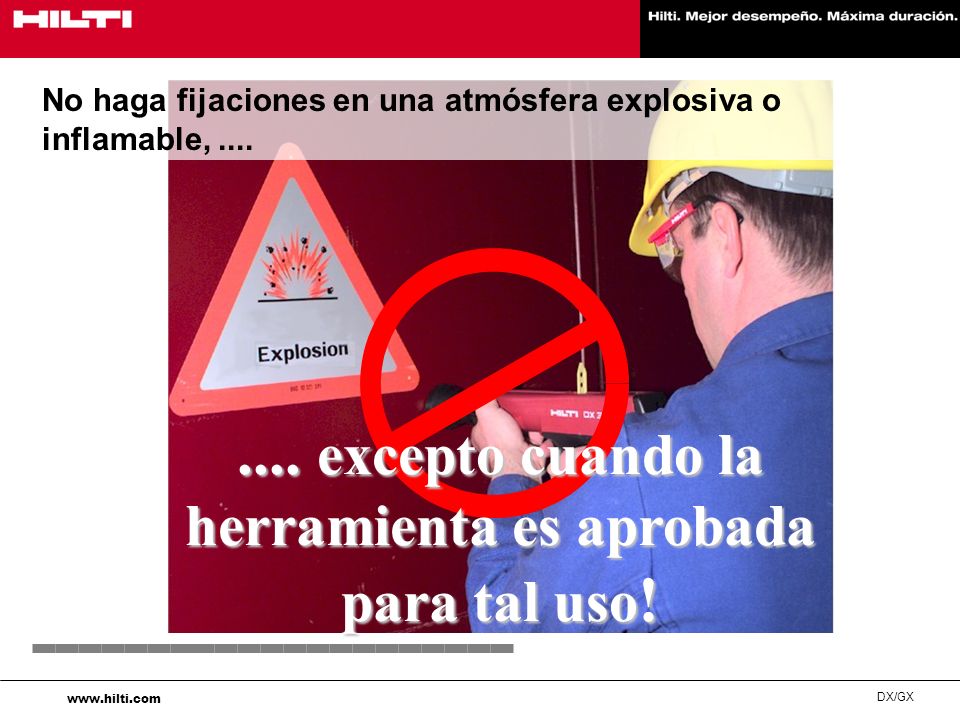

www.hilti.com DX/GX No haga fijaciones en una atmósfera explosiva o inflamable,........ excepto cuando la herramienta es aprobada para tal uso !
41

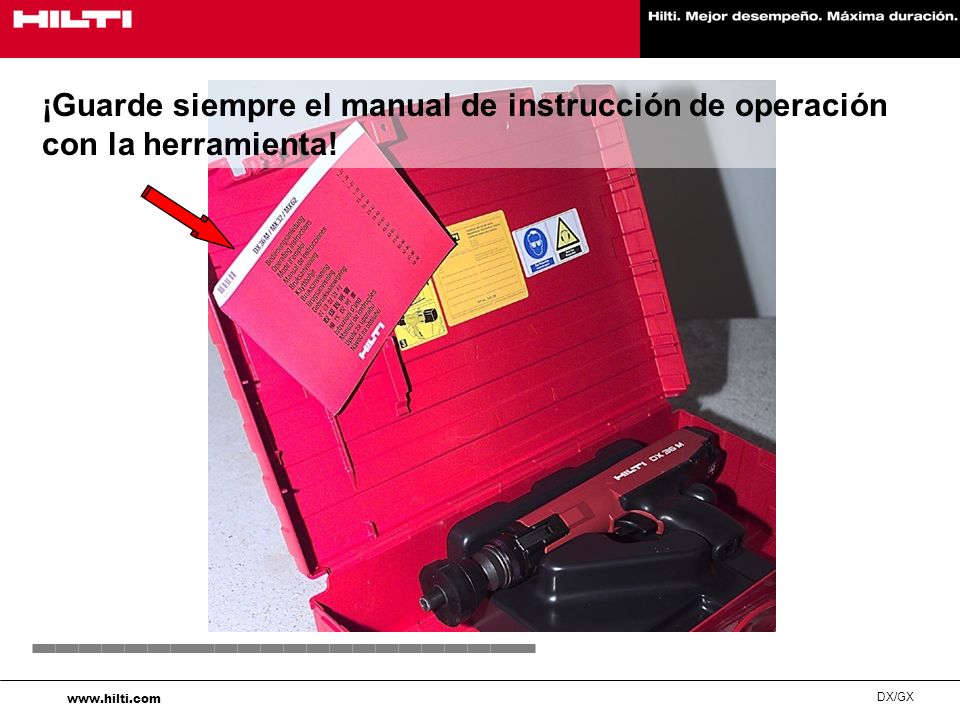

www.hilti.com DX/GX ¡Guarde siempre el manual de instrucción de operación con la herramienta!
42

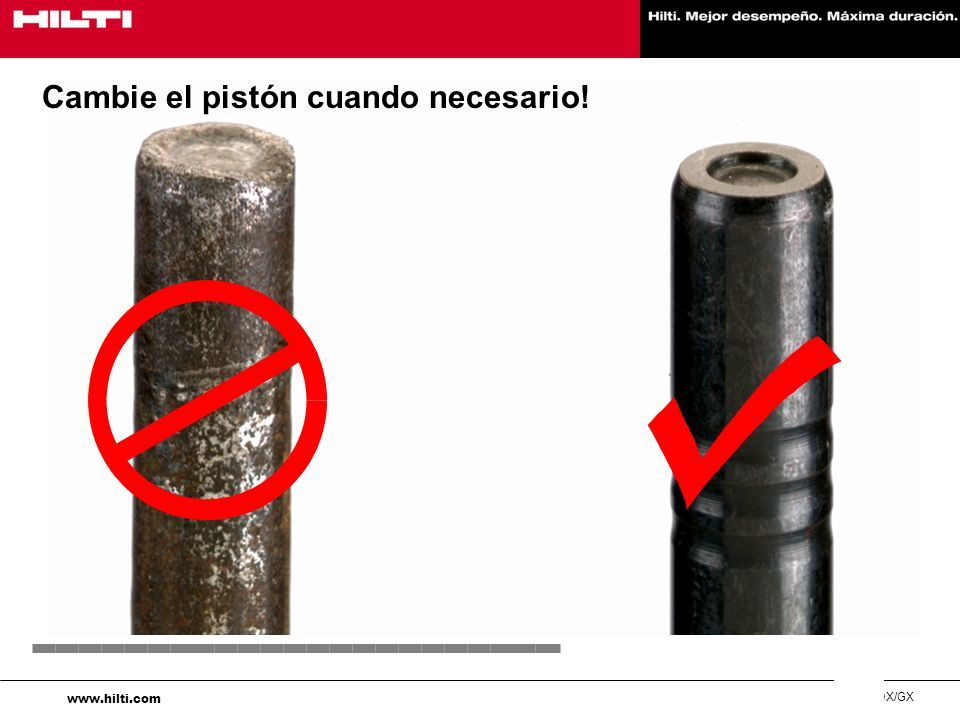

www.hilti.com DX/GX Cambie el pistón cuando necesario!
43
www.hilti.com DX/GX Además…
44
www.hilti.com DX/GX GRACIAS !
