1 COMPONENTES ELECTRONICOS ELEMENTOS ACTIVOS Y PASIVOS INSTRUMENTACION Y CONTROL DE PROCESOS INDUSTRIALES

2 ELECTRONICA

3 SISTEMAS ELECTRONICOS Un sistema electrónico es un conjunto de circuitos que interactúan entre sí para obtener un resultado. Básicamente son tres etapas: La primera (sensor-transductor), la segunda (circuito procesador) y la tercera (circuito actuador). 1. Entradas – Sensores electrónicos o mecánicos que toman las señales (en forma de temperatura, presión, etc.) del mundo físico y las convierten en señales de corriente o voltaje. Ejemplo: El termopar, la foto resistencia para medir la intensidad de la luz, etc. 2. Circuitos de procesamiento de señales – Consisten en artefactos electrónicos conectados juntos para manipular, interpretar y transformar las señales de voltaje y corriente provenientes de los transductores. 3. Salidas – Actuadores u otros dispositivos (también transductores) que convierten las señales de corriente o voltaje en señales físicamente útiles. Por ejemplo: un display que nos registre la temperatura, un foco o sistema de luces que se encienda automáticamente cuando esté oscureciendo.

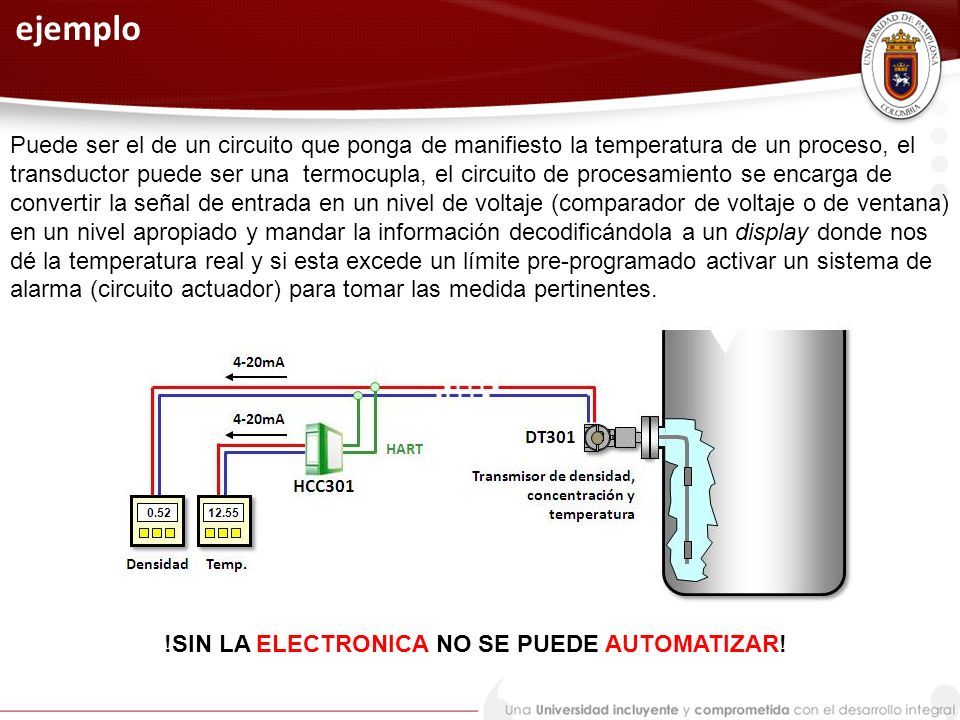

4 ejemplo Puede ser el de un circuito que ponga de manifiesto la temperatura de un proceso, el transductor puede ser una termocupla, el circuito de procesamiento se encarga de convertir la señal de entrada en un nivel de voltaje (comparador de voltaje o de ventana) en un nivel apropiado y mandar la información decodificándola a un display donde nos dé la temperatura real y si esta excede un límite pre-programado activar un sistema de alarma (circuito actuador) para tomar las medida pertinentes. !SIN LA ELECTRONICA NO SE PUEDE AUTOMATIZAR!

5 COMPONENTES ACTIVOS Y PASIVOS Los componentes electrónicos se pueden dividir en dos tipos: 1) Componentes pasivos: Son aquellos componentes que actúan solo como receptores y consumidores de la señal eléctrica (ABSORBEN ENERGIA). No generan ni ganancia ni control de la señal eléctrica. Los componentes pasivos son resistores, condensadores y bobinas. 2) Componentes activos: Se trata de componentes capaces de generar, modificar o amplificar la señal eléctrica (GENERAN ENERGIA). Algunos ejemplos de componentes activos son el diodo y el transistor.

6 RESISTENCIAS Los resistores se emplean en circuitos electrónicos para: Proporcionar una resistencia conocida al paso de la corriente. Limitar el valor de la corriente (protección de componentes frente grandes corrientes). Controlar o fijar tensiones (polarizar circuitos). su unidad de medida es: OHMIOS (Ω) Y sus múltiplos como: KΩ, MΩ.

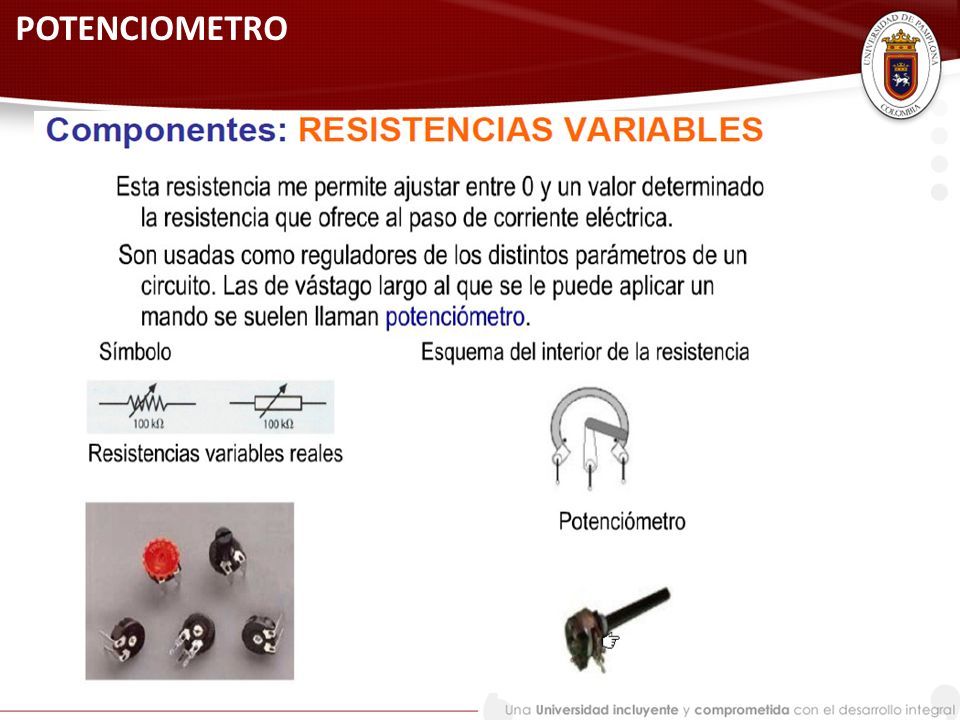

7 POTENCIOMETRO

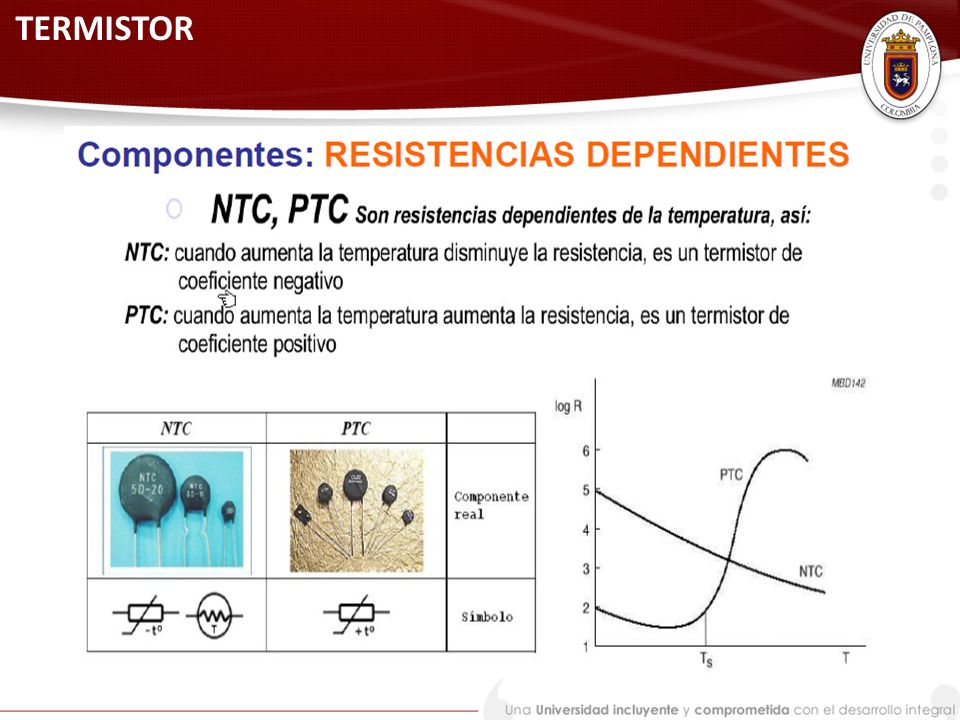

8 TERMISTOR

9 FOTOCELDA

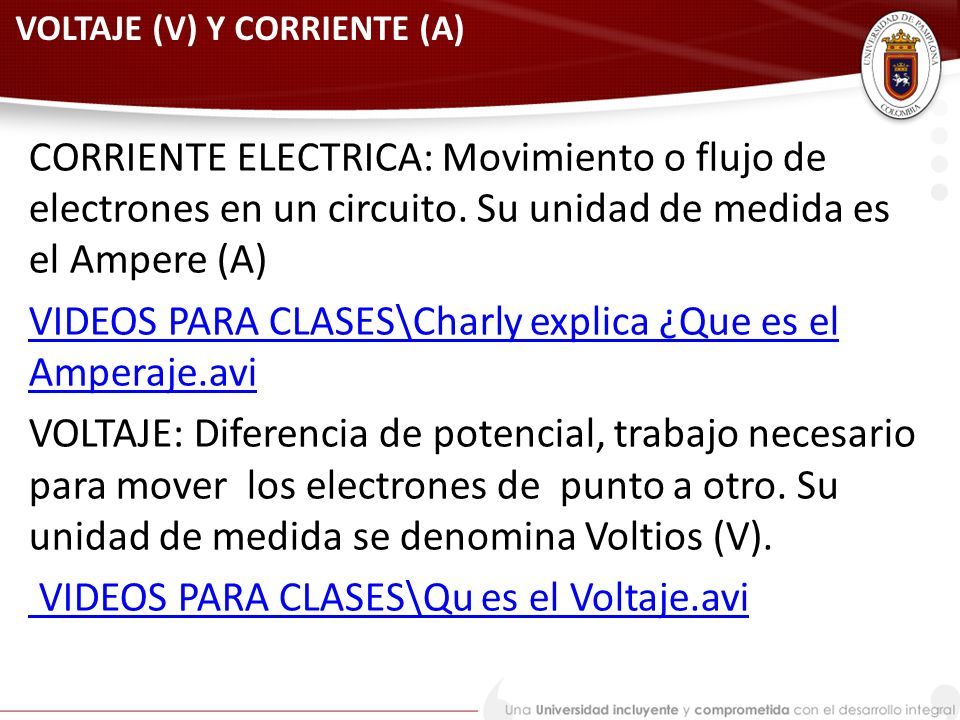

10 VOLTAJE (V) Y CORRIENTE (A) CORRIENTE ELECTRICA: Movimiento o flujo de electrones en un circuito. Su unidad de medida es el Ampere (A) VIDEOS PARA CLASES\Charly explica ¿Que es el Amperaje.avi VOLTAJE: Diferencia de potencial, trabajo necesario para mover los electrones de punto a otro. Su unidad de medida se denomina Voltios (V). VIDEOS PARA CLASES\Qu es el Voltaje.avi

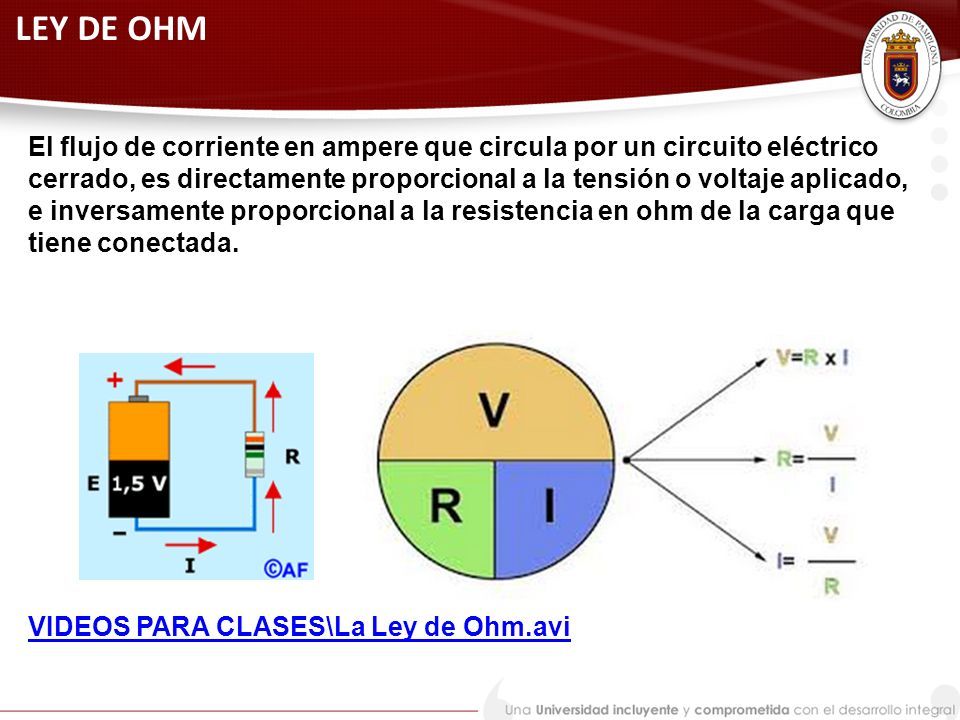

11 LEY DE OHM El flujo de corriente en ampere que circula por un circuito eléctrico cerrado, es directamente proporcional a la tensión o voltaje aplicado, e inversamente proporcional a la resistencia en ohm de la carga que tiene conectada. VIDEOS PARA CLASES\La Ley de Ohm.avi

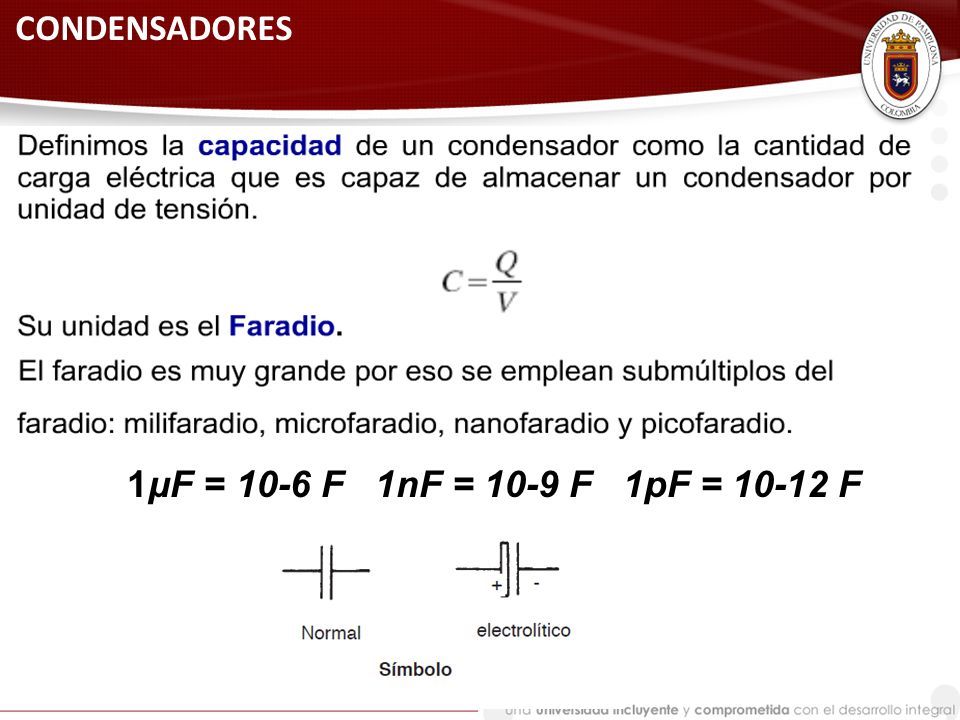

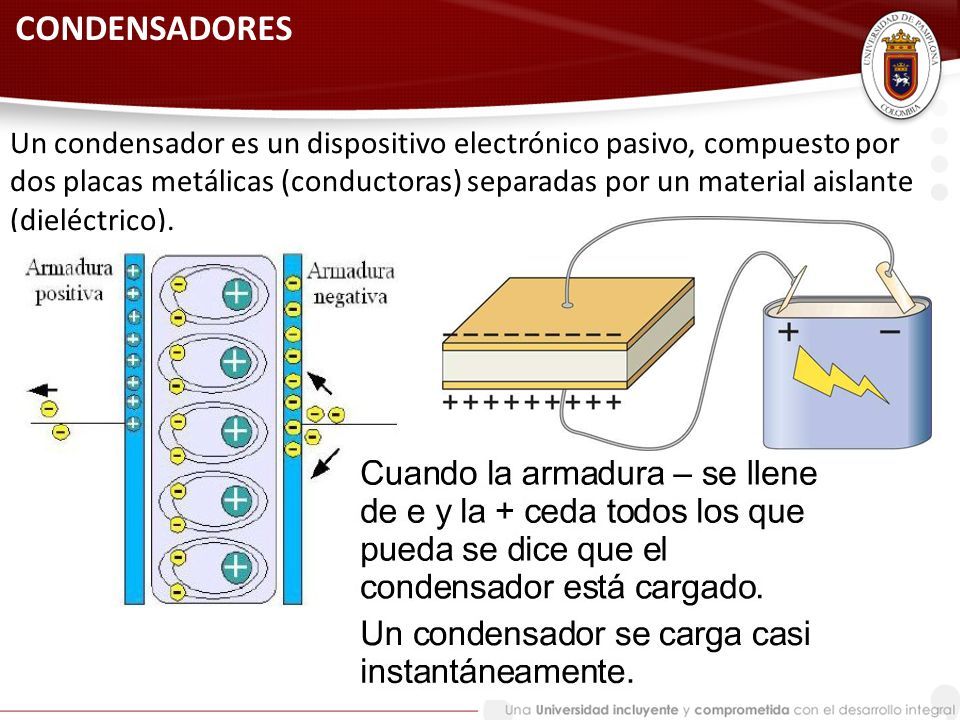

12 CONDENSADORES Un condensador es un dispositivo electrónico pasivo, compuesto por dos placas metálicas (conductoras) separadas por un material aislante (dieléctrico).

13 CONDENSADORES 1μF = 10-6 F 1nF = 10-9 F 1pF = 10-12 F

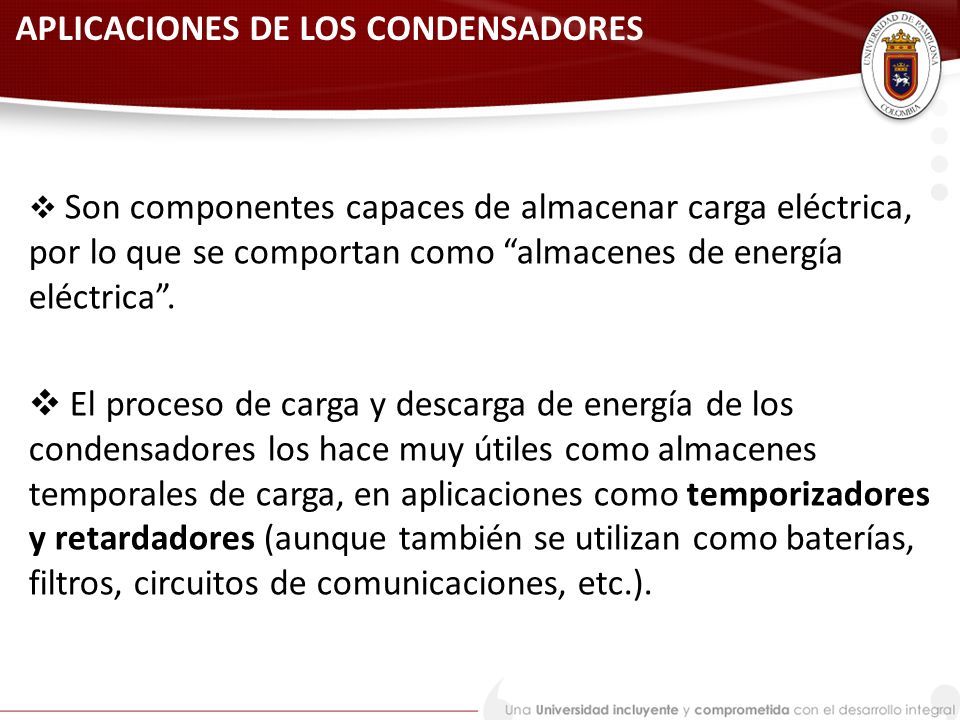

14 APLICACIONES DE LOS CONDENSADORES  Son componentes capaces de almacenar carga eléctrica, por lo que se comportan como “almacenes de energía eléctrica”.  El proceso de carga y descarga de energía de los condensadores los hace muy útiles como almacenes temporales de carga, en aplicaciones como temporizadores y retardadores (aunque también se utilizan como baterías, filtros, circuitos de comunicaciones, etc.).

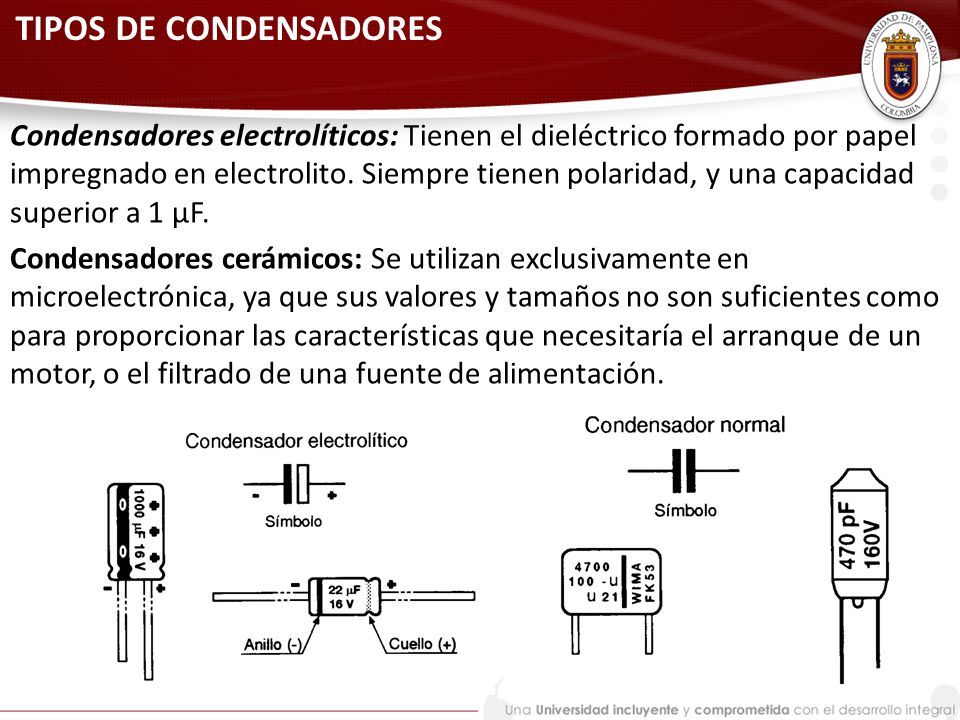

15 TIPOS DE CONDENSADORES Condensadores electrolíticos: Tienen el dieléctrico formado por papel impregnado en electrolito. Siempre tienen polaridad, y una capacidad superior a 1 μF. Condensadores cerámicos: Se utilizan exclusivamente en microelectrónica, ya que sus valores y tamaños no son suficientes como para proporcionar las características que necesitaría el arranque de un motor, o el filtrado de una fuente de alimentación.

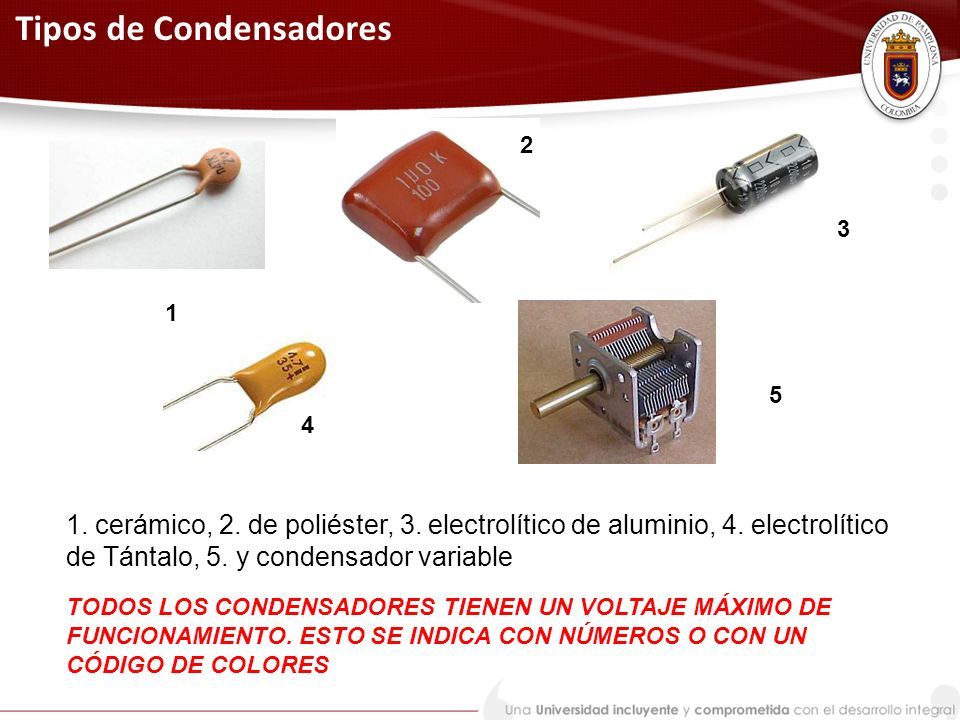

16 Tipos de Condensadores 1. cerámico, 2. de poliéster, 3. electrolítico de aluminio, 4. electrolítico de Tántalo, 5. y condensador variable TODOS LOS CONDENSADORES TIENEN UN VOLTAJE MÁXIMO DE FUNCIONAMIENTO. ESTO SE INDICA CON NÚMEROS O CON UN CÓDIGO DE COLORES 4 2 3 1 5

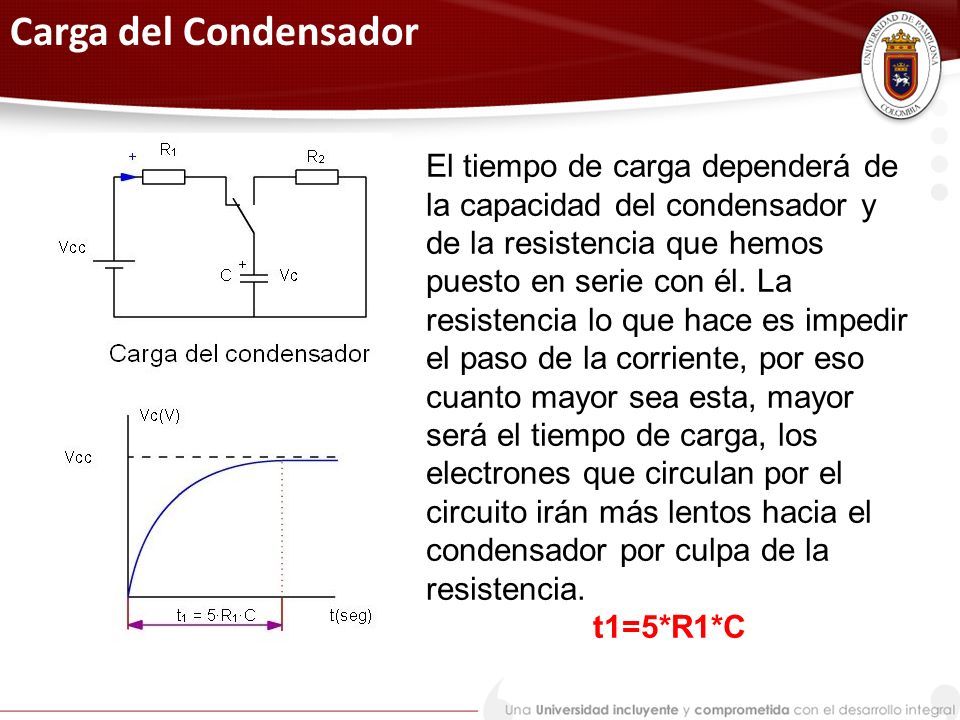

17 Carga del Condensador El tiempo de carga dependerá de la capacidad del condensador y de la resistencia que hemos puesto en serie con él. La resistencia lo que hace es impedir el paso de la corriente, por eso cuanto mayor sea esta, mayor será el tiempo de carga, los electrones que circulan por el circuito irán más lentos hacia el condensador por culpa de la resistencia. t1=5*R1*C

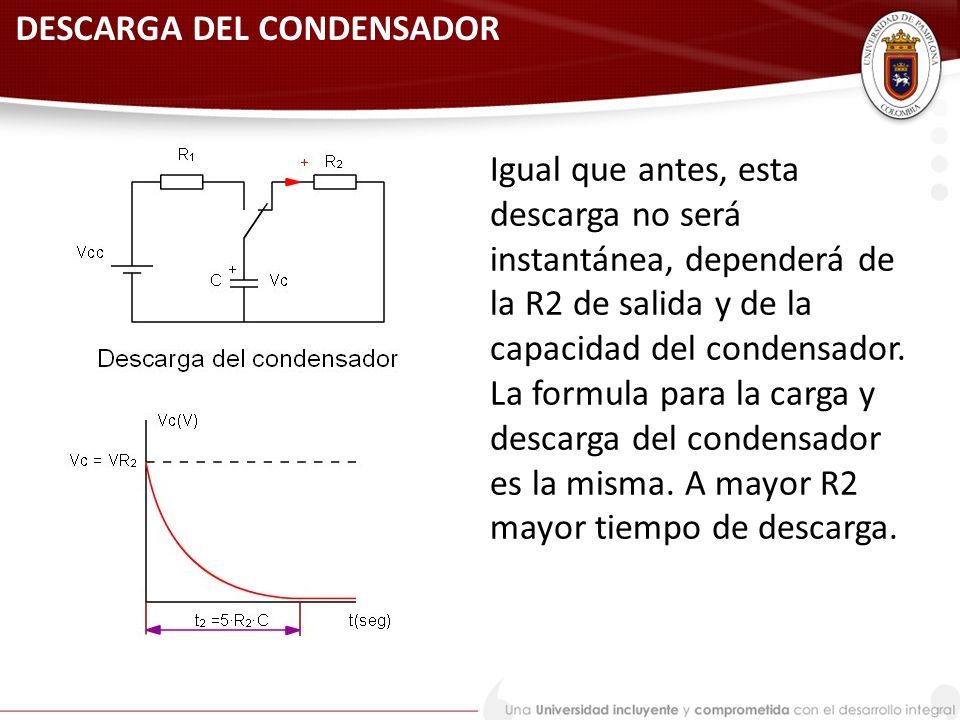

18 DESCARGA DEL CONDENSADOR Igual que antes, esta descarga no será instantánea, dependerá de la R2 de salida y de la capacidad del condensador. La formula para la carga y descarga del condensador es la misma. A mayor R2 mayor tiempo de descarga. Descarga del Condensador

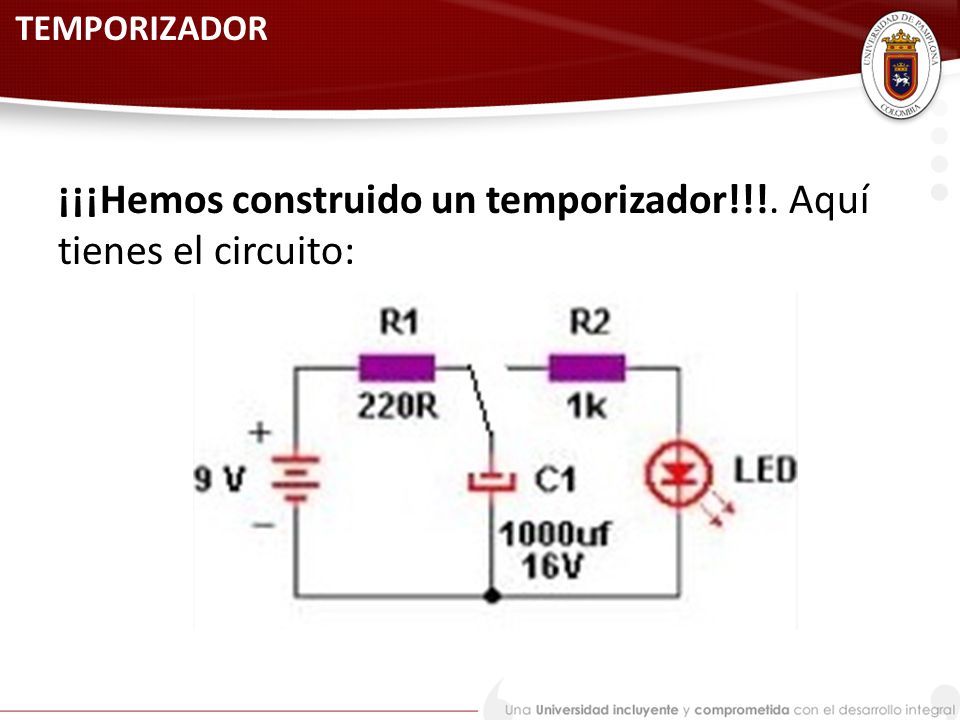

19 TEMPORIZADOR ¡¡¡Hemos construido un temporizador!!!. Aquí tienes el circuito:

20 TALLER 1.¿Qué es la electrónica? 2.¿ Cuál es la importancia de la electrónica en la automatización? 3.Nombre las dos clases de componentes electrónicos y defínalos. 4.Nombre los tipos de componentes electrónicos pasivos. 5.Nombre los tipos de componentes electrónicos activos(semiconductores). 6.Defina que es una resistencia eléctrica y que tipos existen? 7.Defina que es voltaje y corriente eléctrica, sus unidades de medidas indicando múltiplos y submúltiplos. 8.¿Qué es la ley de Ohm? 9.¿Qué es un condensador? 10.Nombre los tipos de condensadores que existen. 11.Nombre las aplicaciones de los condensadores? 12.Realizar el montaje del circuito mostrado en la figura anterior y analizar su funcionamiento, hallar el tiempo de carga y descarga del condensador.
