1 Ensamble y mantenimiento de computadoras

2  Protones: son partículas con carga positiva (+)  Neutrones: son partículas sin carga (0).  Electrones: son partículas con carga negativa (-)  Núcleo: Es el centro del átomo y se forma de la unión de protones y neutrones.  Niveles energéticos: son las orbitas alrededor del núcleo, en las cuáles giran los electrones.

3 Electrón Protón  Átomo Neutrón Niveles energéticos

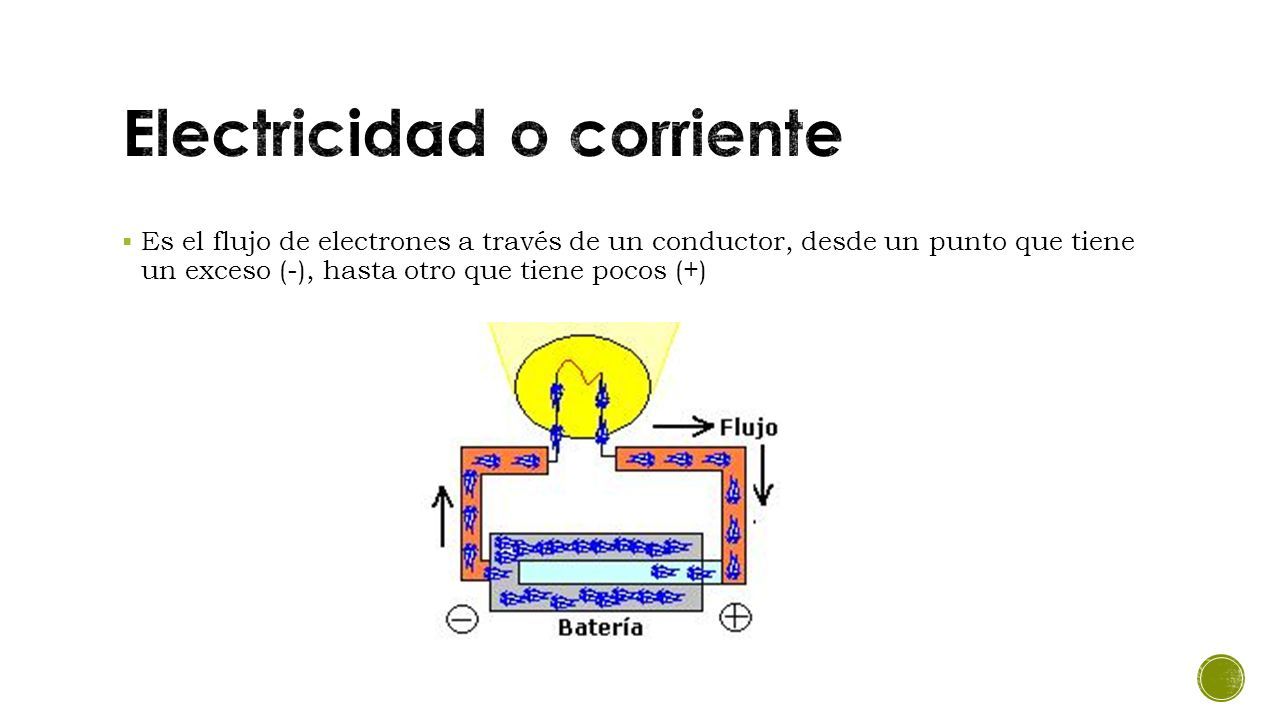

4  Es el flujo de electrones a través de un conductor, desde un punto que tiene un exceso (-), hasta otro que tiene pocos (+)

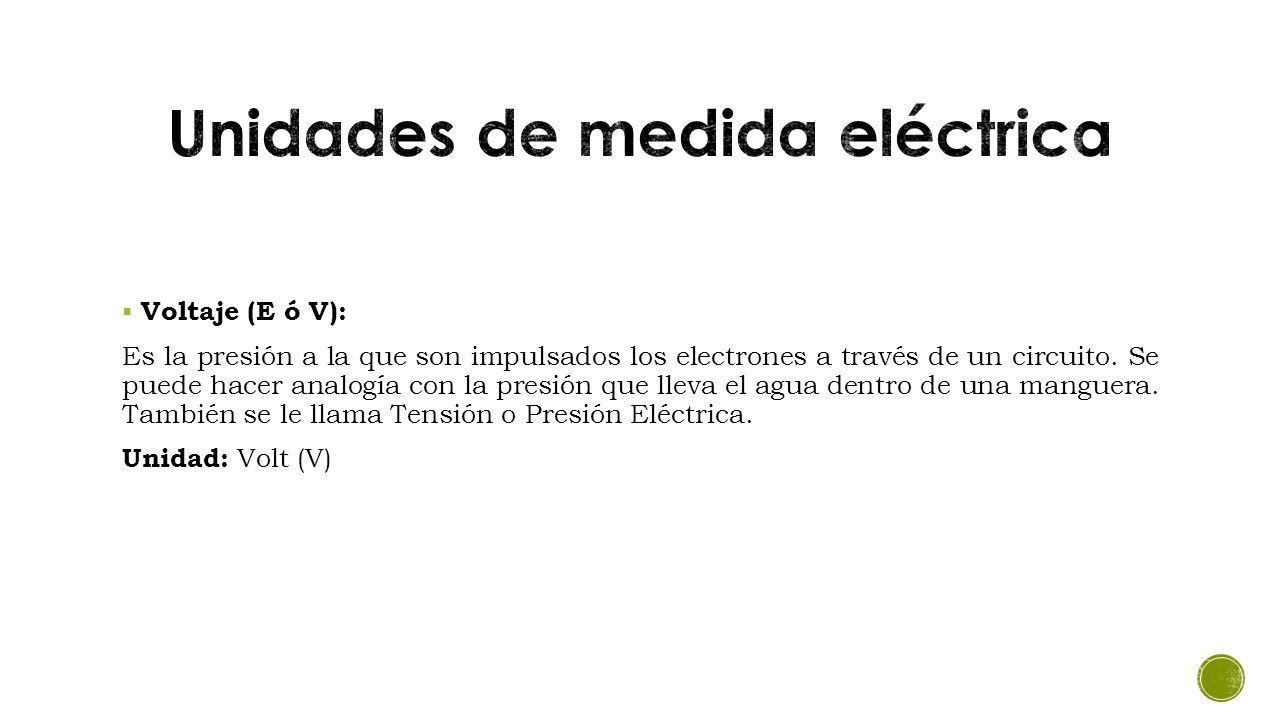

5  Voltaje (E ó V): Es la presión a la que son impulsados los electrones a través de un circuito. Se puede hacer analogía con la presión que lleva el agua dentro de una manguera. También se le llama Tensión o Presión Eléctrica. Unidad: Volt (V)

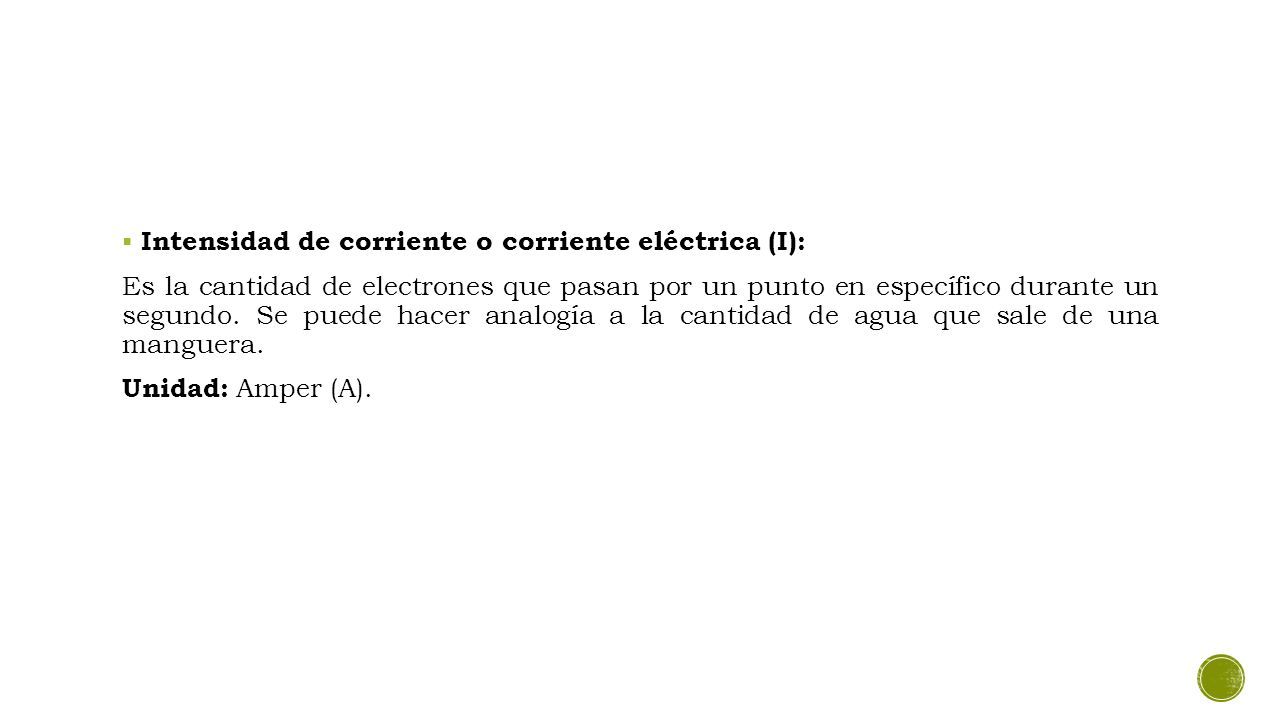

6  Intensidad de corriente o corriente eléctrica (I): Es la cantidad de electrones que pasan por un punto en específico durante un segundo. Se puede hacer analogía a la cantidad de agua que sale de una manguera. Unidad: Amper (A).

7  Resistencia (R): Es la oposición que presenta el conductor o algún elemento al flujo de la corriente eléctrica. Se puede hacer analogía a la cantidad de agua que permite pasar una manguera dependiendo su anchura. Unidad: Ohm ( Ω ).

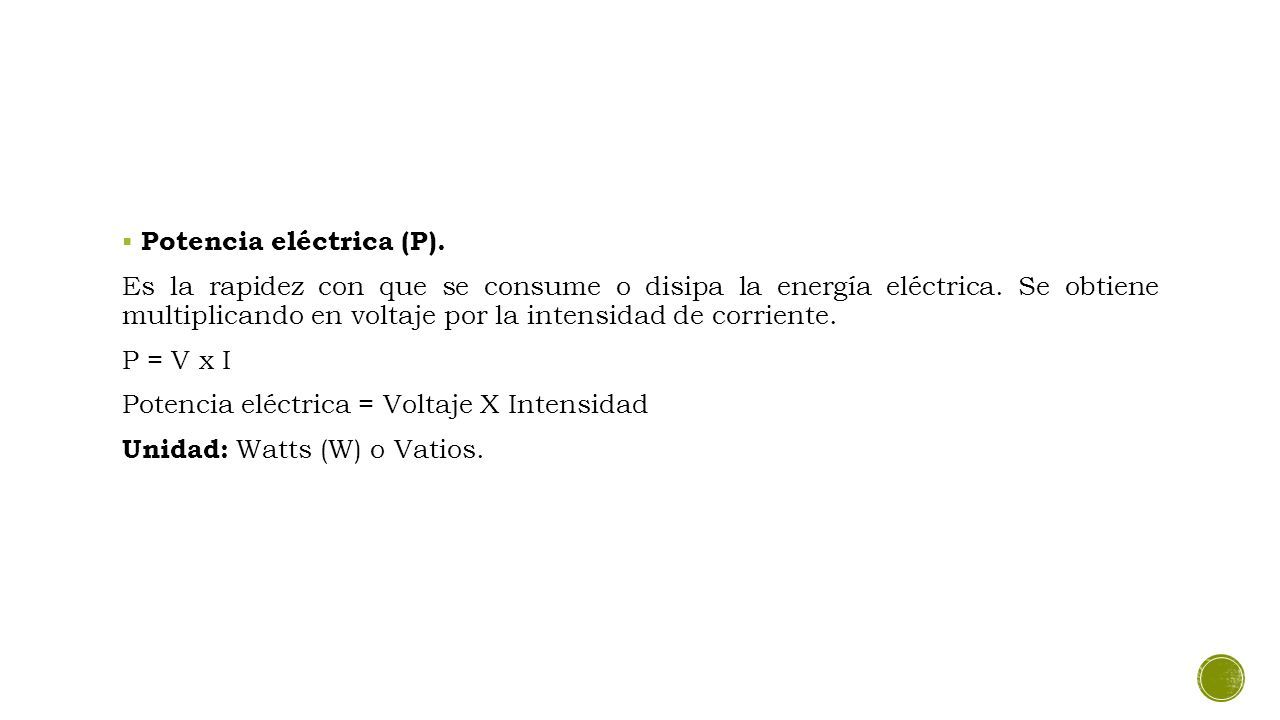

8  Potencia eléctrica (P). Es la rapidez con que se consume o disipa la energía eléctrica. Se obtiene multiplicando en voltaje por la intensidad de corriente. P = V x I Potencia eléctrica = Voltaje X Intensidad Unidad: Watts (W) o Vatios.

9 Conductor Corriente eléctrica Voltaje Potencia Resistencia

10  Directa (DC)" Direct Current “.  su característica principal es que los electrones o cargas siempre fluyen, dentro de un circuito eléctrico cerrado.

11  Alterna (AC)" Altern Current " La corriente alterna se caracteriza por el cambio de sentido de la corriente varias veces por segundo. Cada conductor cambia de ser polo positivo a ser polo negativo, pasando por el valor cero.

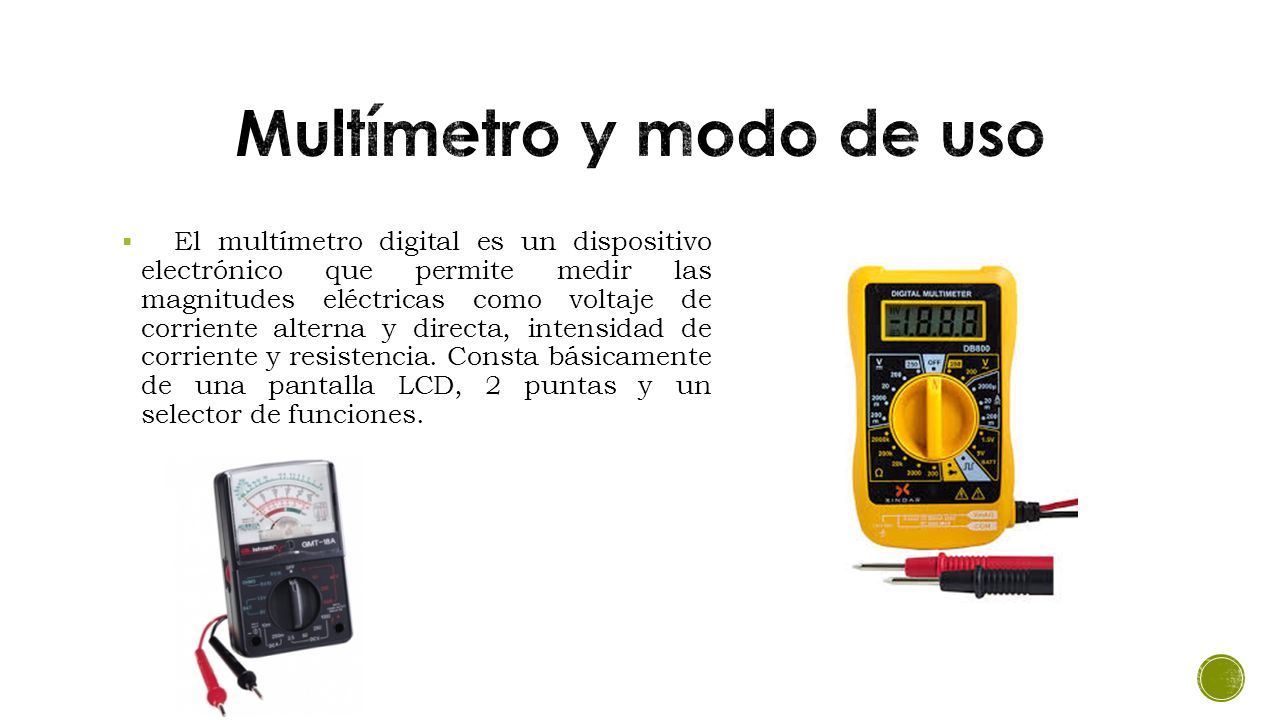

12  El multímetro digital es un dispositivo electrónico que permite medir las magnitudes eléctricas como voltaje de corriente alterna y directa, intensidad de corriente y resistencia. Consta básicamente de una pantalla LCD, 2 puntas y un selector de funciones.

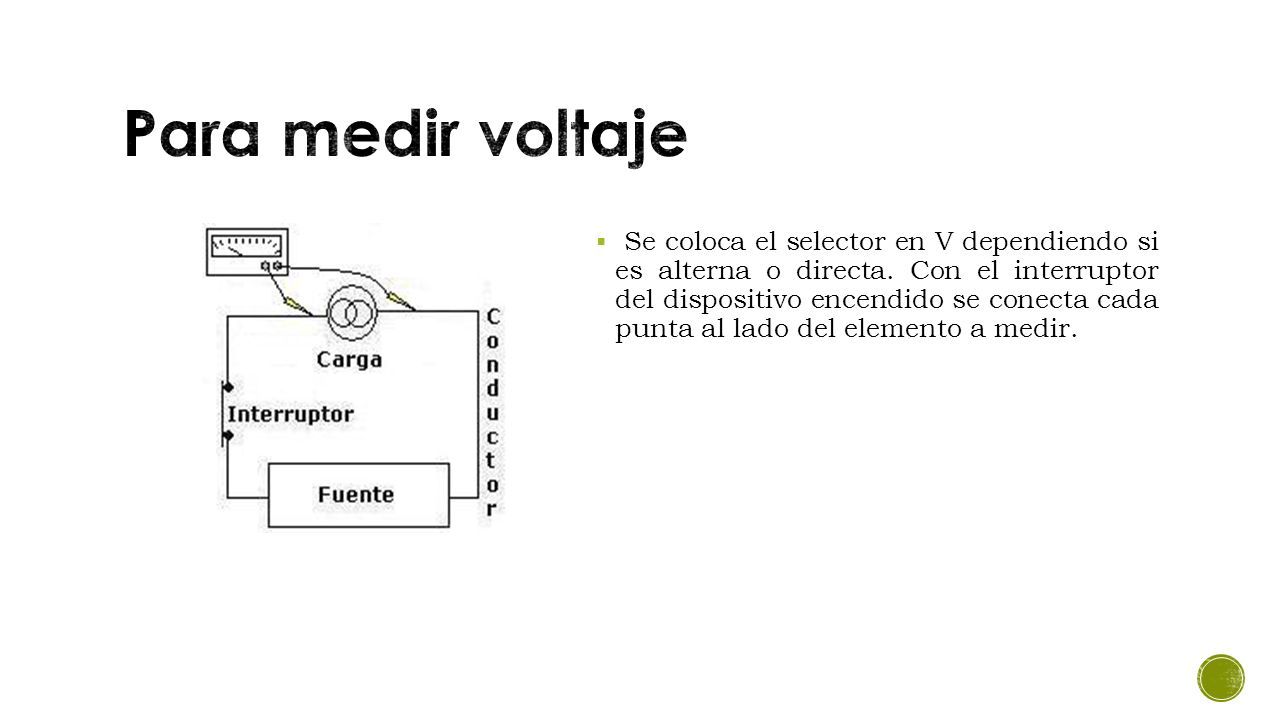

13  Se coloca el selector en V dependiendo si es alterna o directa. Con el interruptor del dispositivo encendido se conecta cada punta al lado del elemento a medir.

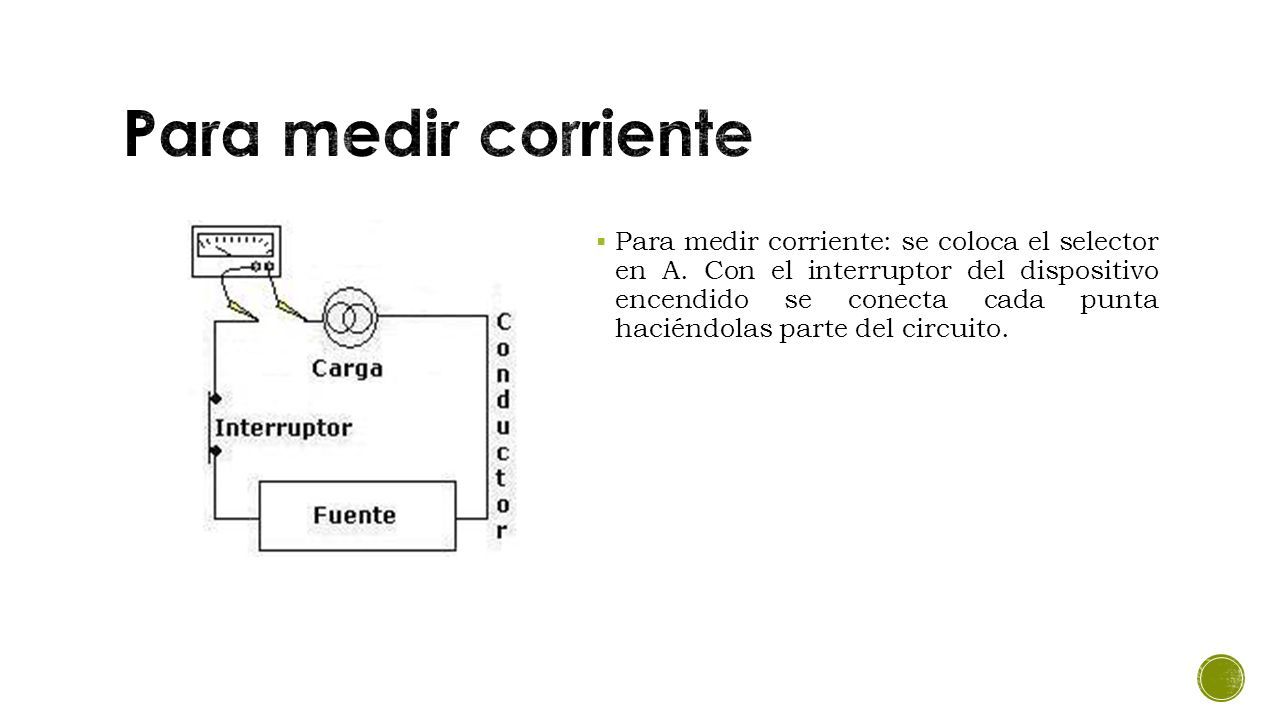

14  Para medir corriente: se coloca el selector en A. Con el interruptor del dispositivo encendido se conecta cada punta haciéndolas parte del circuito.

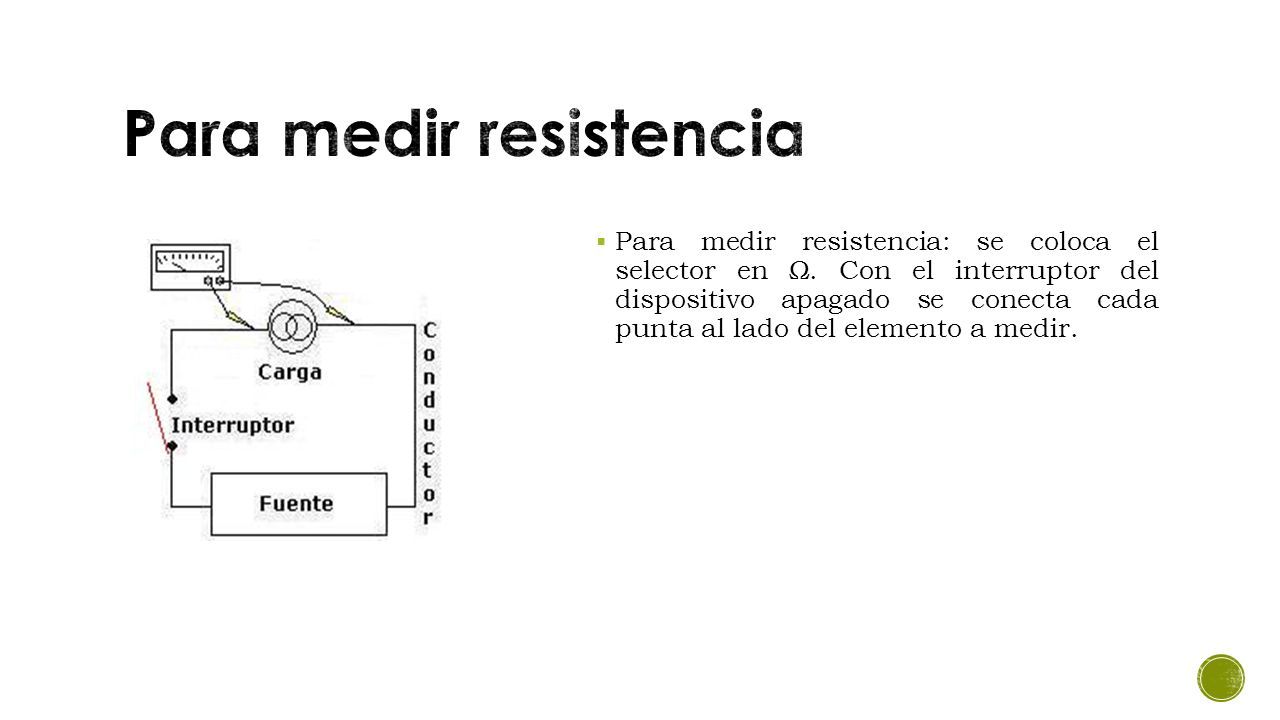

15  Para medir resistencia: se coloca el selector en Ω. Con el interruptor del dispositivo apagado se conecta cada punta al lado del elemento a medir.

16  Inductor o bobina: Por medio del movimiento inverso de la electricidad en su interior, generan campos magnéticos que permiten aumentar o reducir voltajes, así como generar movimientos. Partes de una bobina  Metal sólido: para frecuencias muy bajas.  Metal laminado: para frecuencias de 10 hertz (Hz) a algunos kilohertz (Khz).  Núcleos de polvo metálico: para frecuencias arriba de cientos de Kilohertz y hasta varios cientos de Megahertz (Mhz)  Núcleo de aire: frecuencia superiores a los 500 Megahertz. En este caso el núcleo metálico se vuelve obsoleto.

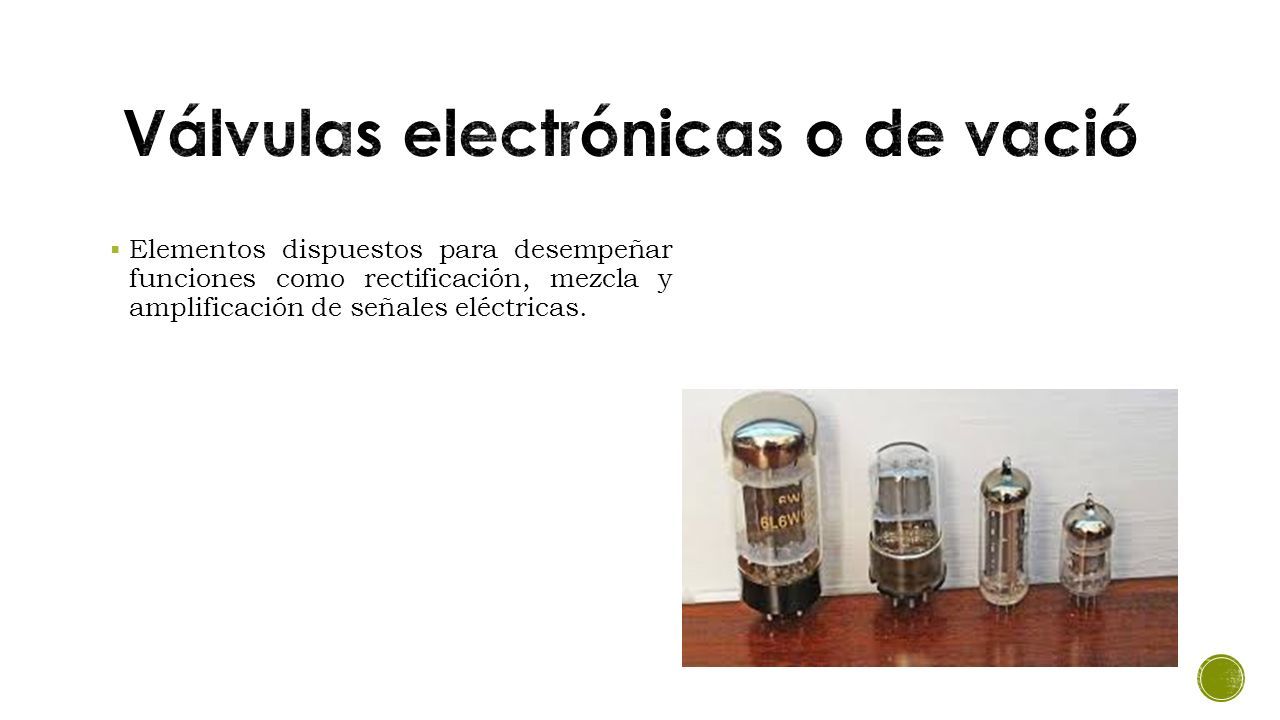

17  Elementos dispuestos para desempeñar funciones como rectificación, mezcla y amplificación de señales eléctricas.

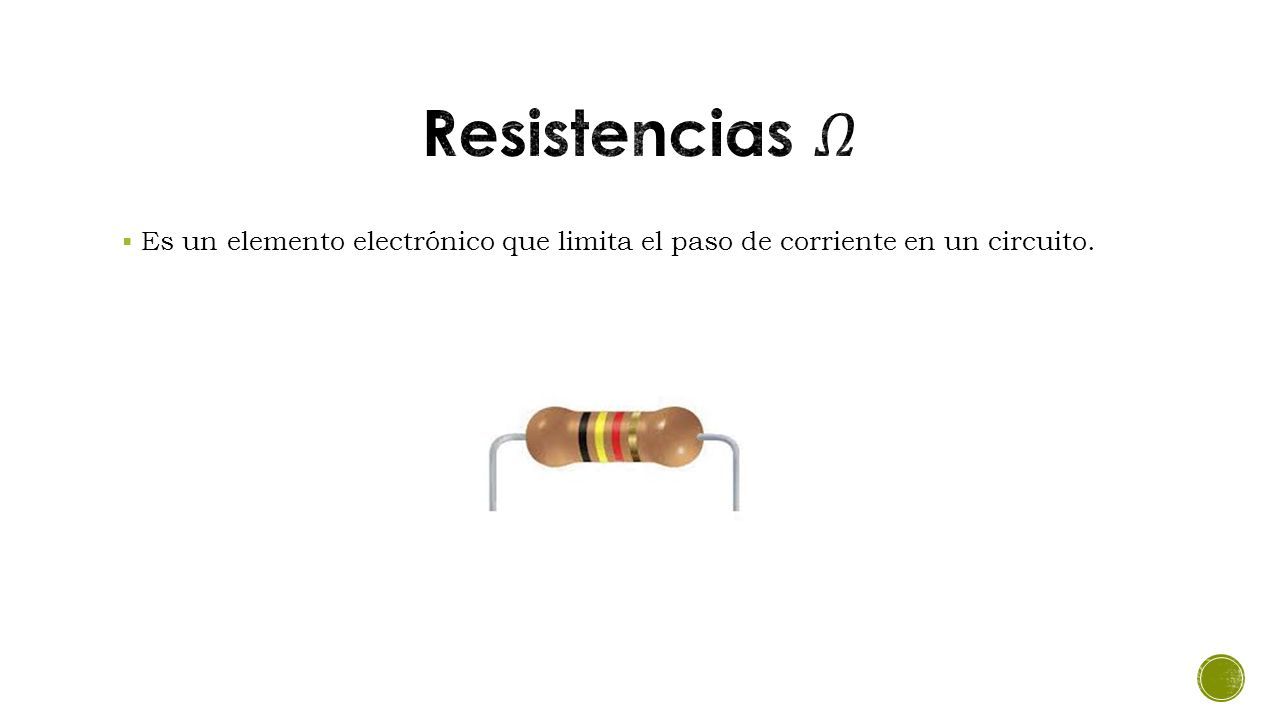

18  Es un elemento electrónico que limita el paso de corriente en un circuito.

19

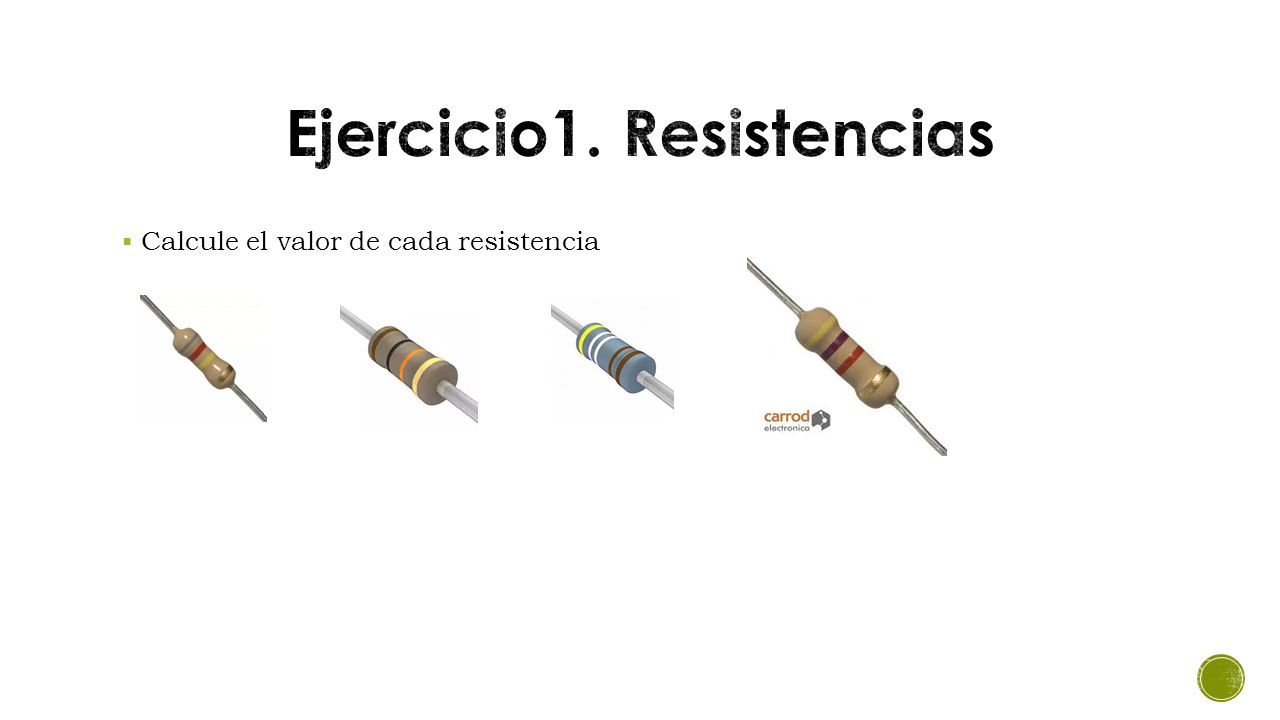

20  Calcule el valor de cada resistencia

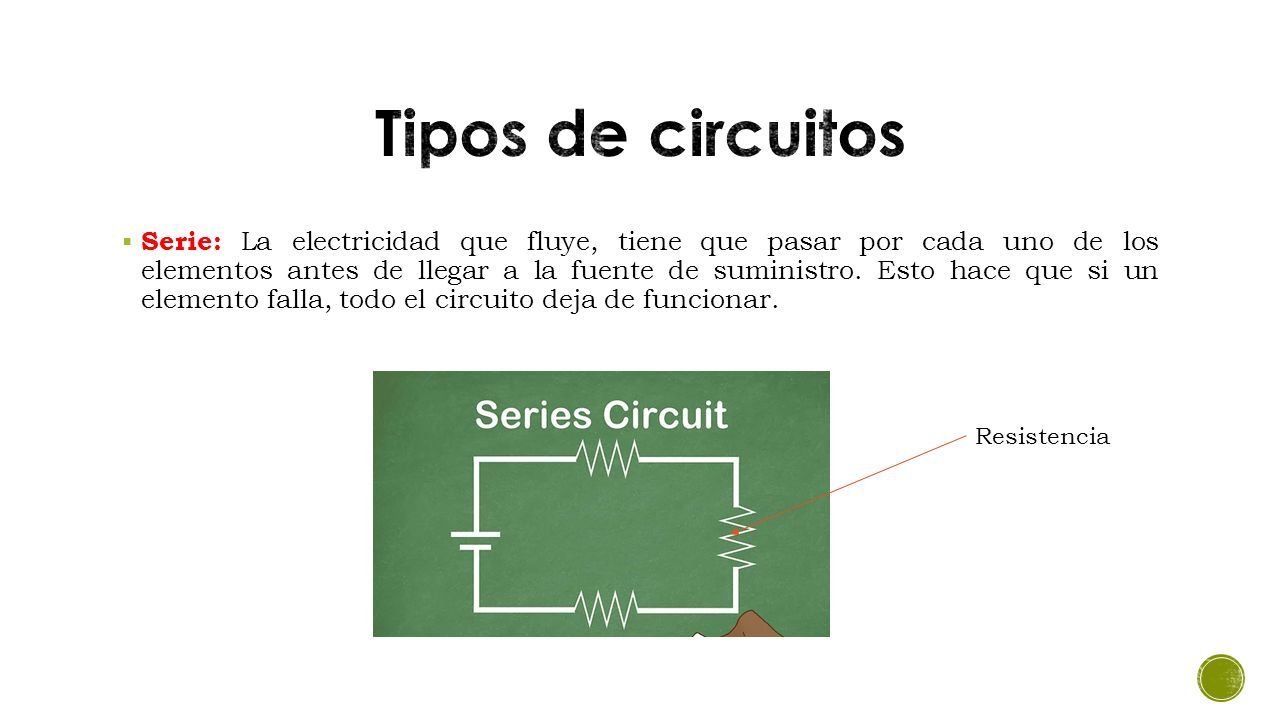

21  Serie: La electricidad que fluye, tiene que pasar por cada uno de los elementos antes de llegar a la fuente de suministro. Esto hace que si un elemento falla, todo el circuito deja de funcionar. Resistencia

22

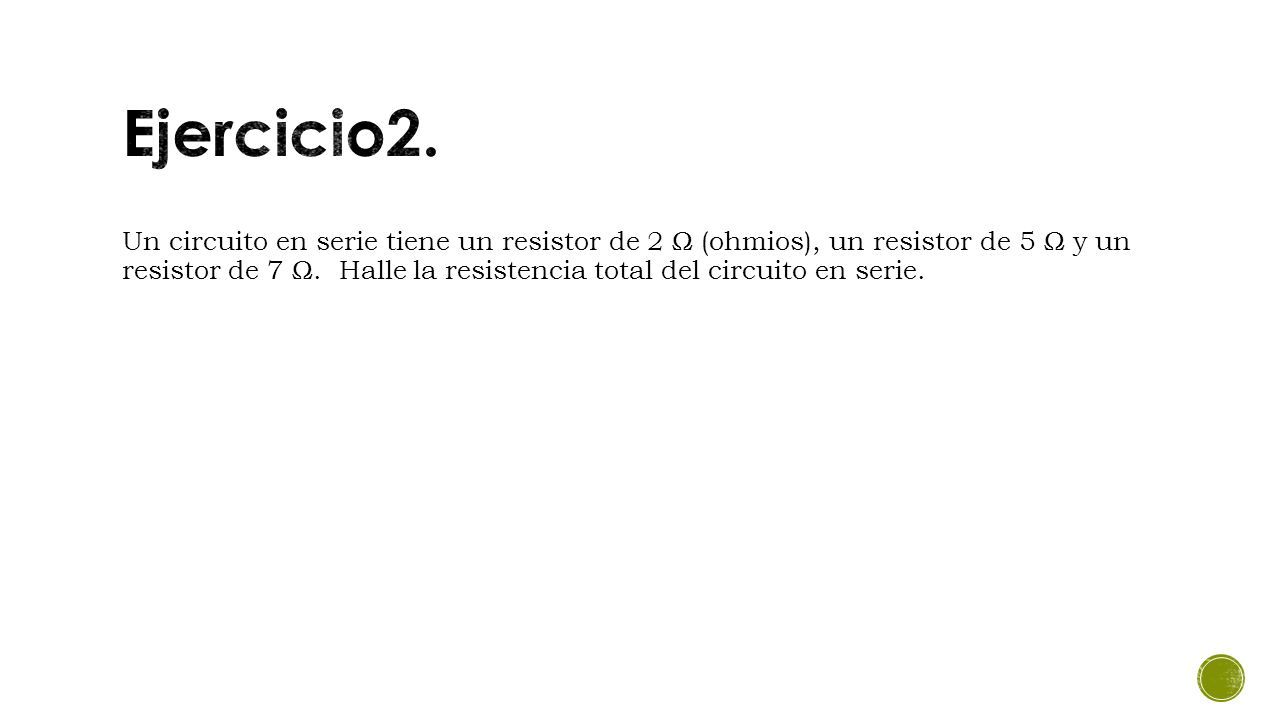

23 Un circuito en serie tiene un resistor de 2 Ω (ohmios), un resistor de 5 Ω y un resistor de 7 Ω. Halle la resistencia total del circuito en serie.

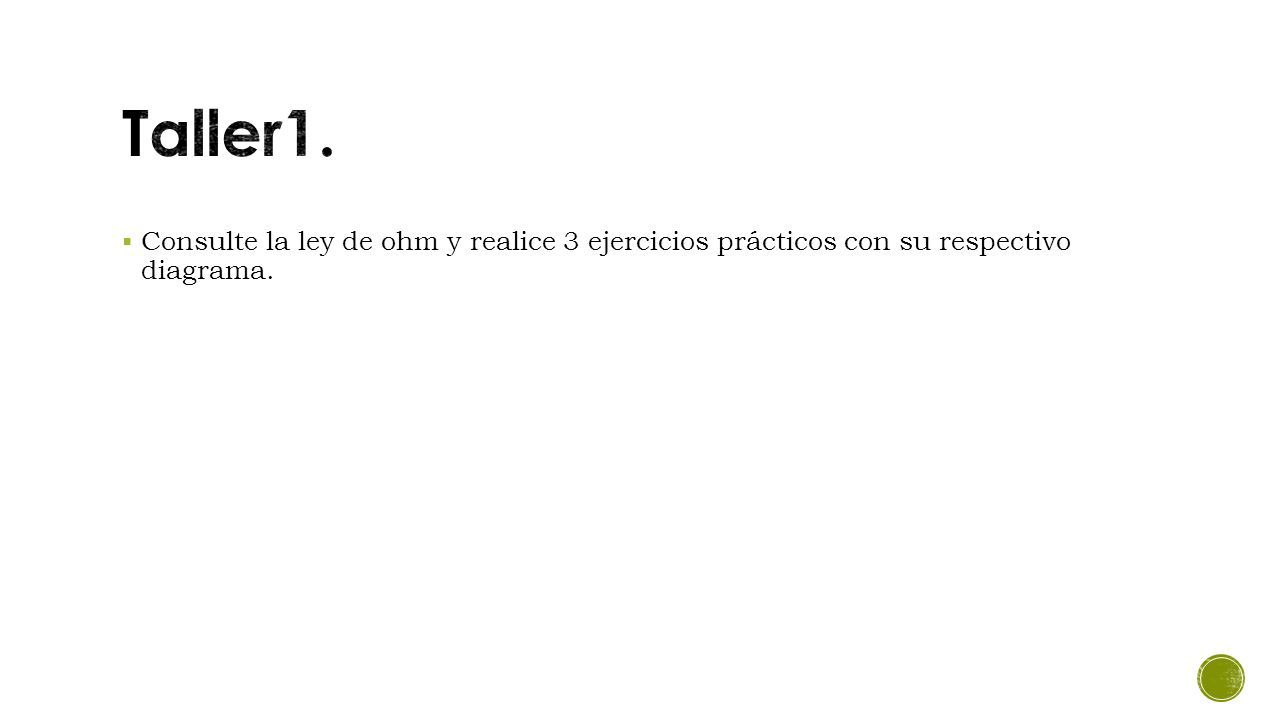

24  Consulte la ley de ohm y realice 3 ejercicios prácticos con su respectivo diagrama.
