1 CURSO DE REPARACIÓN DE COMPUTADORAS Prof. Jose Rodriguez jorodriguez@ieee.org

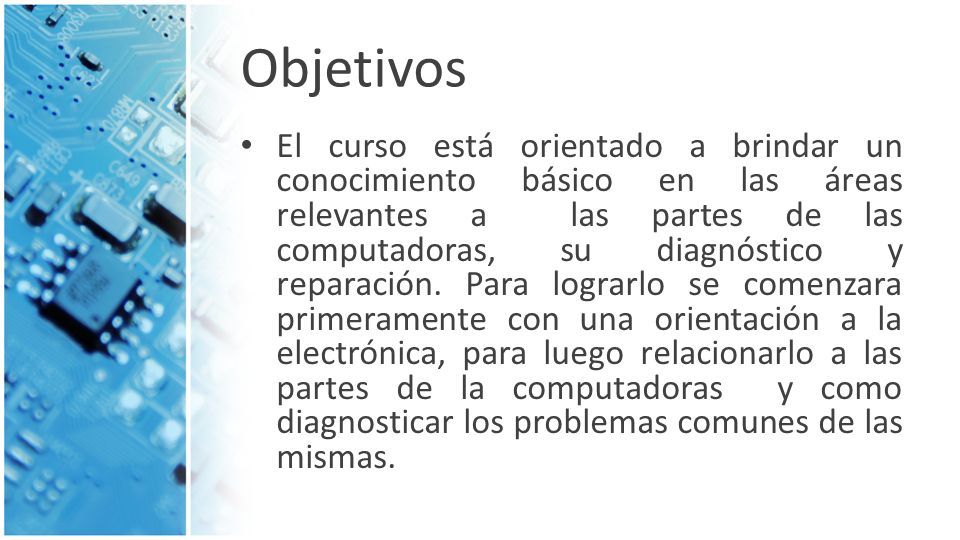

2 Objetivos El curso está orientado a brindar un conocimiento básico en las áreas relevantes a las partes de las computadoras, su diagnóstico y reparación. Para lograrlo se comenzara primeramente con una orientación a la electrónica, para luego relacionarlo a las partes de la computadoras y como diagnosticar los problemas comunes de las mismas.

3 Semana #1 Week 1 Computer Hardware & Basic Electronic for Computer Repair 1. Introduction to Electronics, current and circuits 2. Electronic components & logic gates 3. Introduction to the Computer & their components. 4. Microprocessor 5. Memory

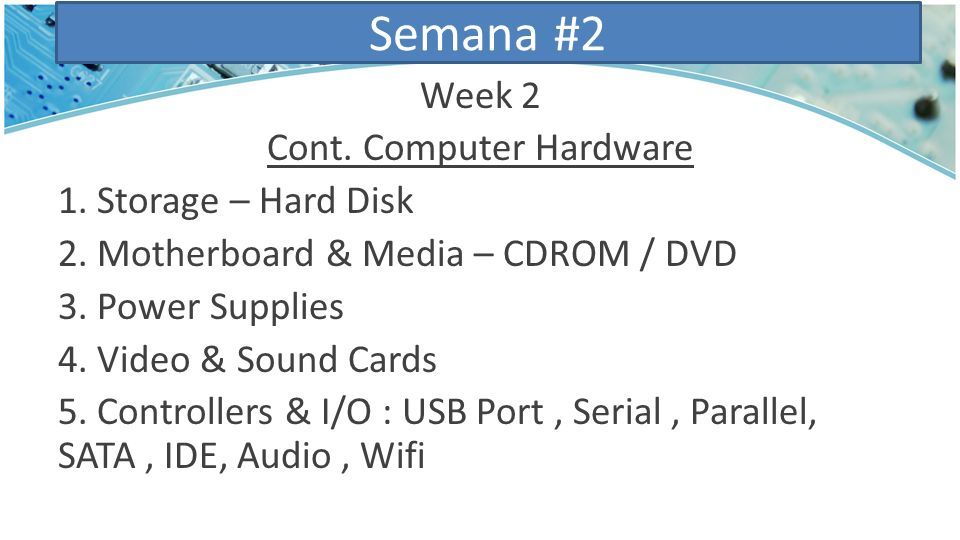

4 Semana #2 Week 2 Cont. Computer Hardware 1. Storage – Hard Disk 2. Motherboard & Media – CDROM / DVD 3. Power Supplies 4. Video & Sound Cards 5. Controllers & I/O : USB Port, Serial, Parallel, SATA, IDE, Audio, Wifi

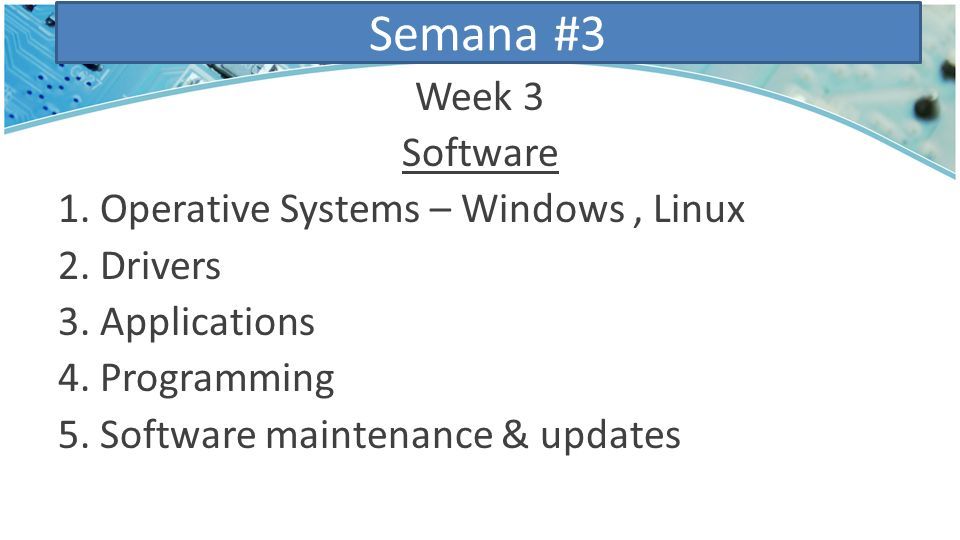

5 Semana #3 Week 3 Software 1. Operative Systems – Windows, Linux 2. Drivers 3. Applications 4. Programming 5. Software maintenance & updates

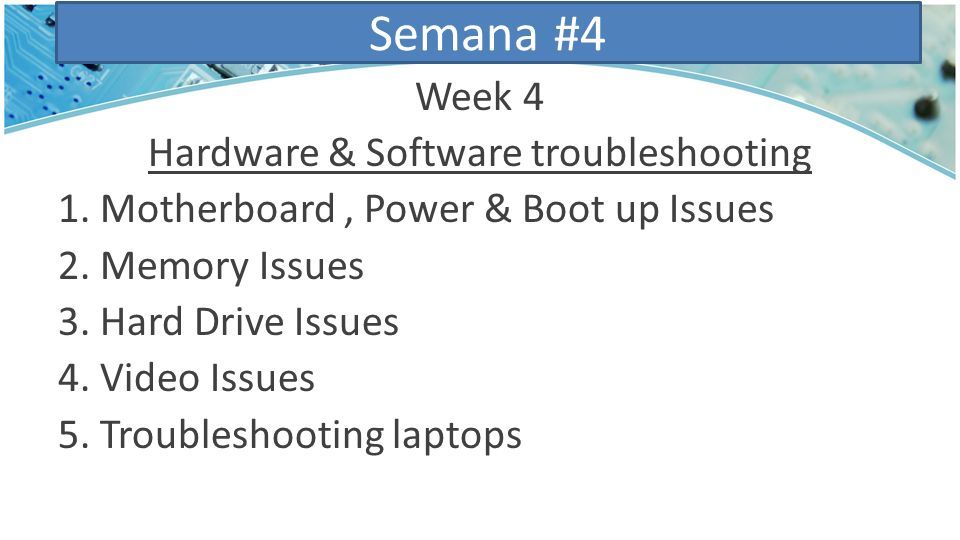

6 Semana #4 Week 4 Hardware & Software troubleshooting 1. Motherboard, Power & Boot up Issues 2. Memory Issues 3. Hard Drive Issues 4. Video Issues 5. Troubleshooting laptops

7 Programa de Hoy Introducción a la Electrónica, corriente y circuitos.

8 Que es Electrónica Es la ciencia ( área de la física) que estudia como controlar el flujo de electrones (corriente) por medio de los componentes en un circuito electrónico.

9 Que es un circuito ? El recorrido pre-establecido en el diseño para que se desplacen los electrones. En el circuito la corriente eléctrica fluye de un punto de mayor potencial eléctrico a uno de menor potencial.

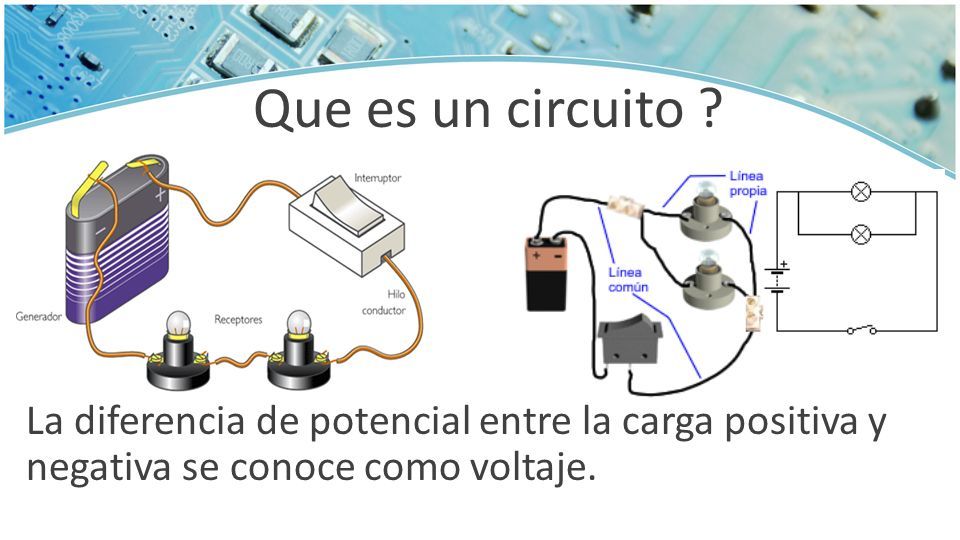

10 Que es un circuito ? La diferencia de potencial entre la carga positiva y negativa se conoce como voltaje.

11 Que es corriente ? Flujo de electrones (carga eléctrica) a través de un conductor (metal) por determinado tiempo. https://en.wikipedia.org/wiki/Electric_current

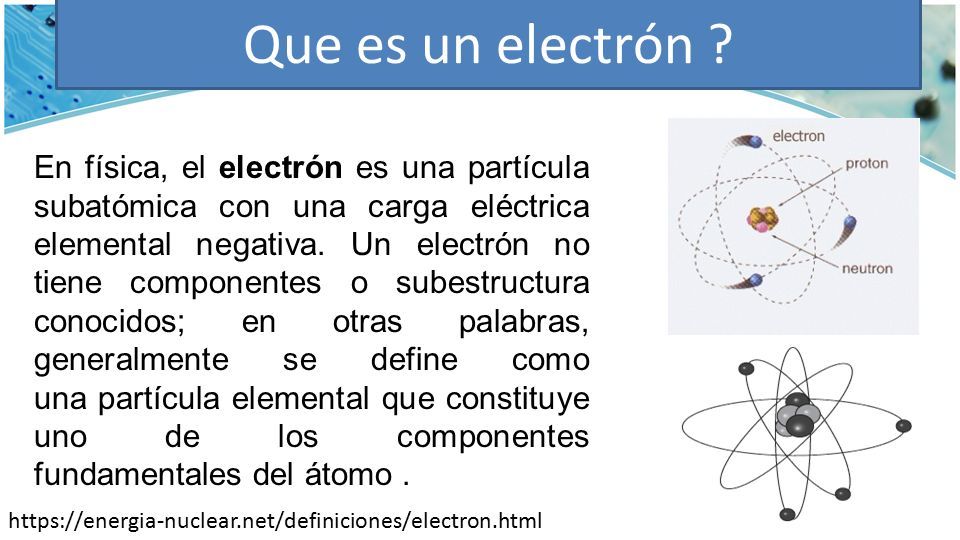

12 Que es un electrón ? En física, el electrón es una partícula subatómica con una carga eléctrica elemental negativa. Un electrón no tiene componentes o subestructura conocidos; en otras palabras, generalmente se define como una partícula elemental que constituye uno de los componentes fundamentales del átomo. https://energia-nuclear.net/definiciones/electron.html

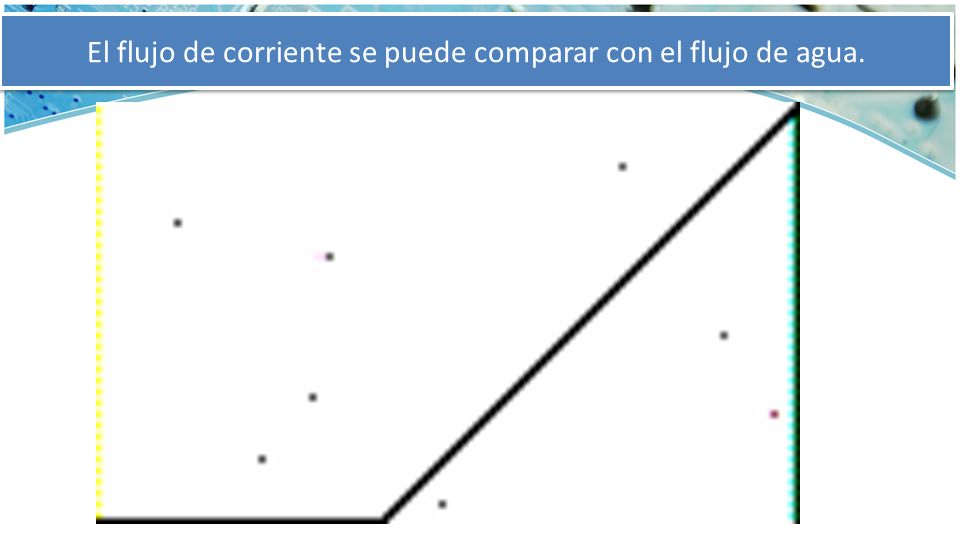

13 El flujo de corriente se puede comparar con el flujo de agua.

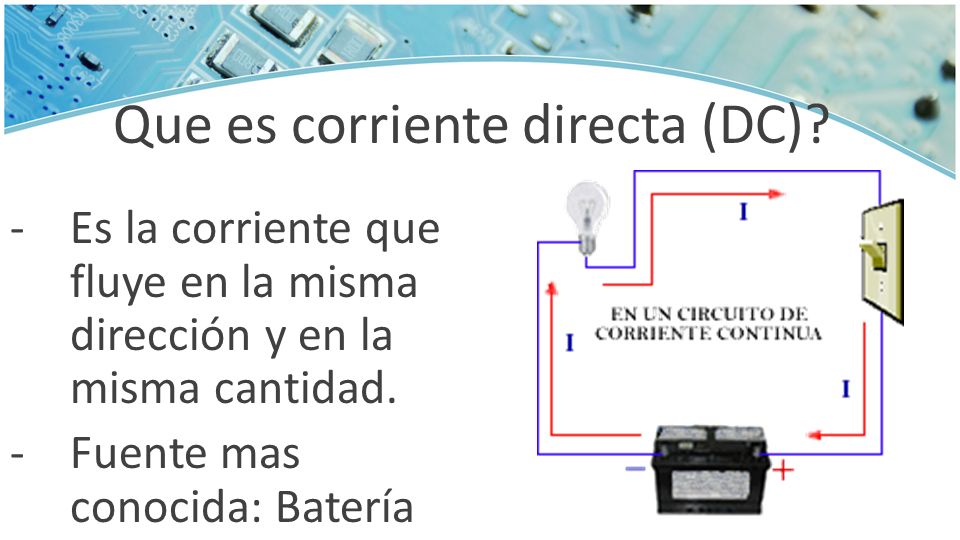

14 Que es corriente directa (DC)? -Es la corriente que fluye en la misma dirección y en la misma cantidad. -Fuente mas conocida: Batería

15 Que es corriente directa (DC)?

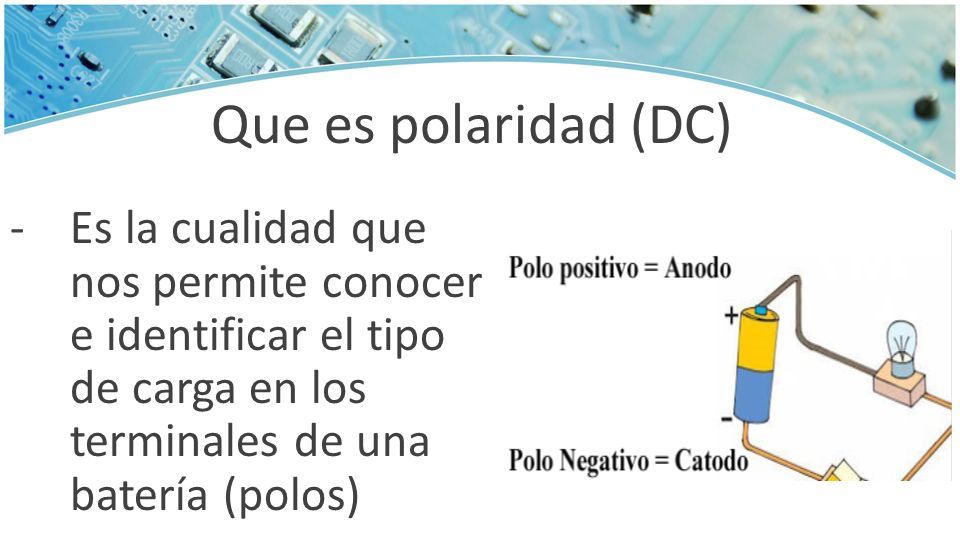

16 Que es polaridad (DC) -Es la cualidad que nos permite conocer e identificar el tipo de carga en los terminales de una batería (polos)

17 La polaridad y los circuitos electrónicos (DC) -Los circuitos o aparatos electrónicos están diseñados para trabajar con una polaridad especifica. Lo que significa que el circuito trabajara solamente si los terminales de corriente se colocan de una manera determinada.

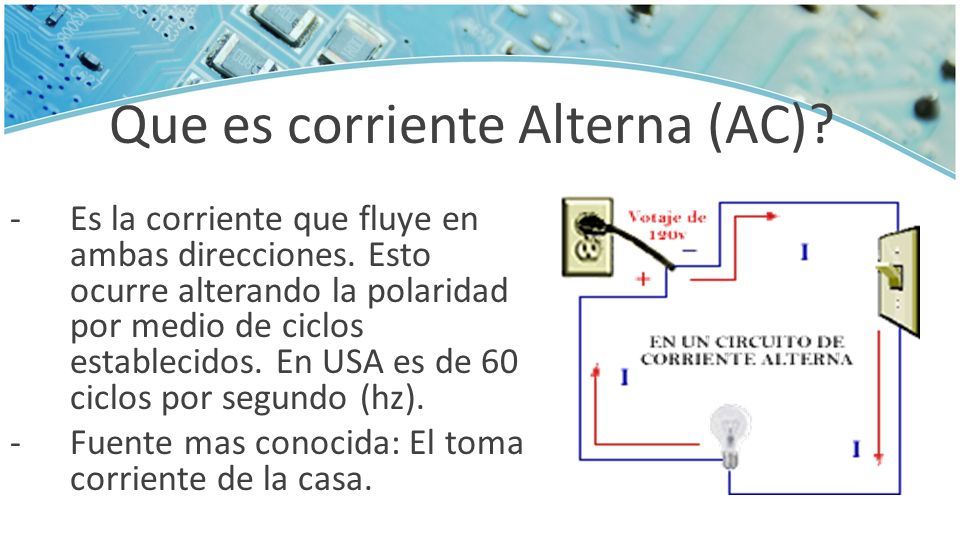

18 Que es corriente Alterna (AC)? -Es la corriente que fluye en ambas direcciones. Esto ocurre alterando la polaridad por medio de ciclos establecidos. En USA es de 60 ciclos por segundo (hz). -Fuente mas conocida: El toma corriente de la casa.

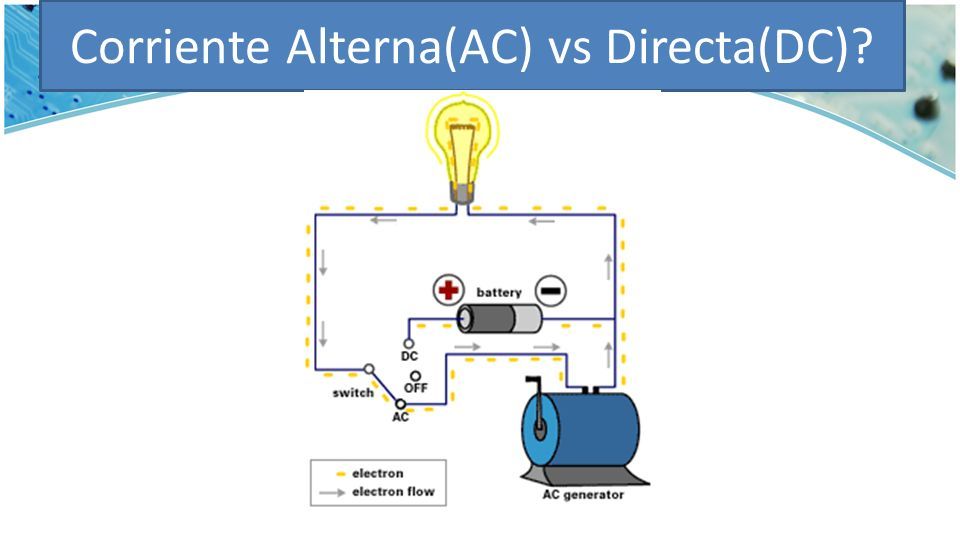

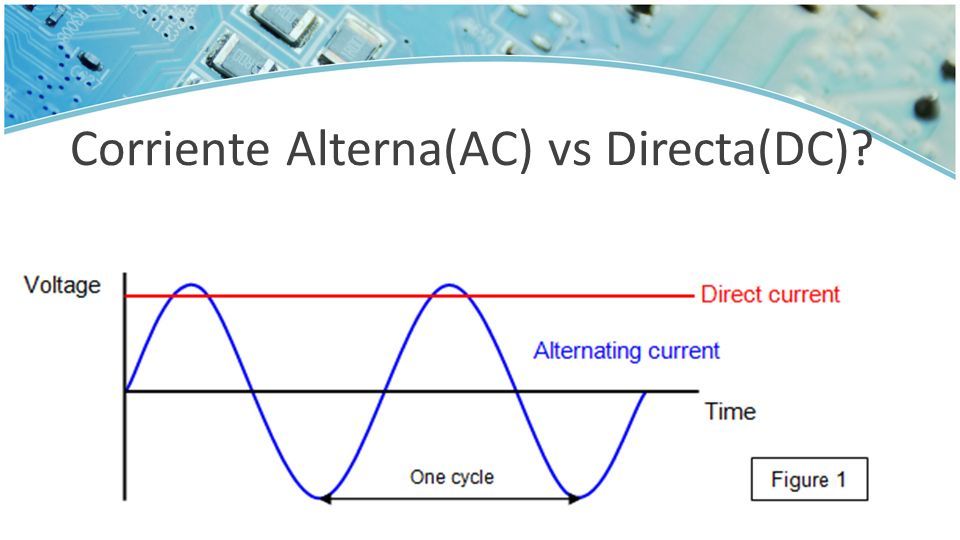

19 Corriente Alterna(AC) vs Directa(DC)?

20

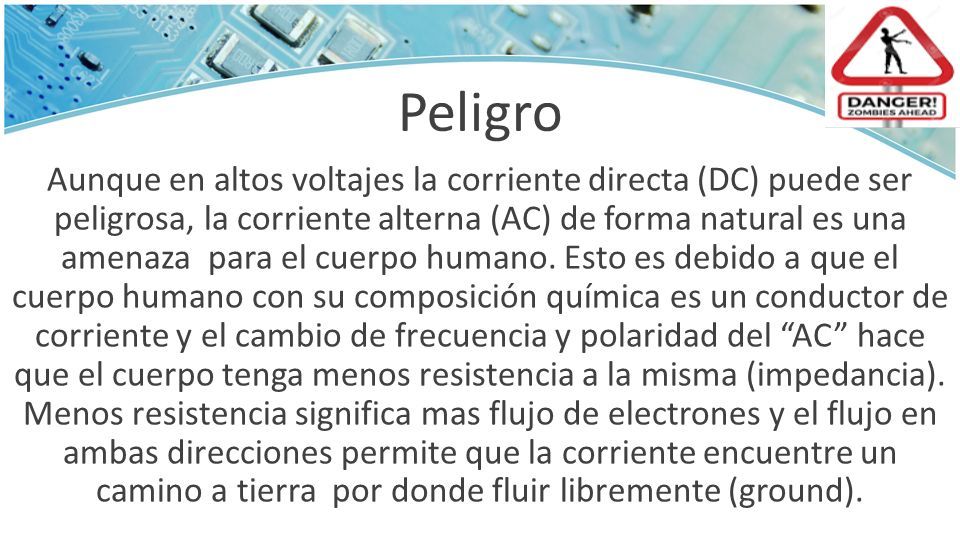

21 Peligro Aunque en altos voltajes la corriente directa (DC) puede ser peligrosa, la corriente alterna (AC) de forma natural es una amenaza para el cuerpo humano. Esto es debido a que el cuerpo humano con su composición química es un conductor de corriente y el cambio de frecuencia y polaridad del “AC” hace que el cuerpo tenga menos resistencia a la misma (impedancia). Menos resistencia significa mas flujo de electrones y el flujo en ambas direcciones permite que la corriente encuentre un camino a tierra por donde fluir libremente (ground).

22 La resistencia eléctrica ? Es la oposición al flujo de electrones dentro de un circuito eléctrico y se mide en Ohmios (Ω).Ohmios (Ω)

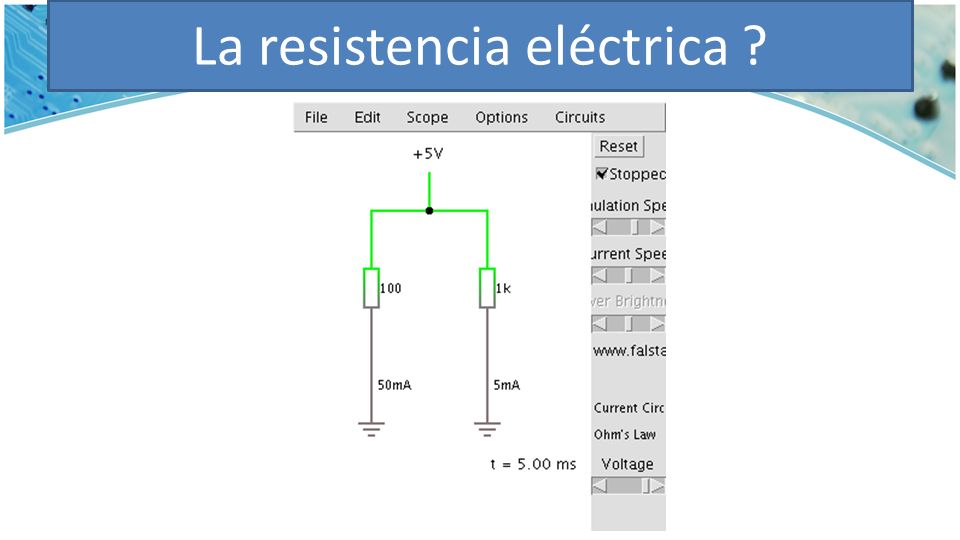

23 La resistencia eléctrica ?

24 Como leer una resistencia Ejemplo: Resistencia de 2.700.000 Ω (2,7 MΩ), con una tolerancia de ±10% 1 Línea Rojo = 2 2 Línea Violeta (morado) = 7 3 Línea Verde = 3 = 10^3 = 100000 Total: 27x100000 = 2.700.000 Ω 4 Línea Gris = Tolerancia 10%

25 Como se mide la corriente y voltaje ? Formula de Corriente Corriente = Voltaje / Resistencia Formula de Voltaje Voltaje = Corriente * Resistencia Formula de resistencia Voltaje = Corriente * Resistencia La corriente se expresa en Amperes (A) El Voltaje se mide en Voltios (V) La resistencia se mide en Ohmios (ohm) http://unicrom.com

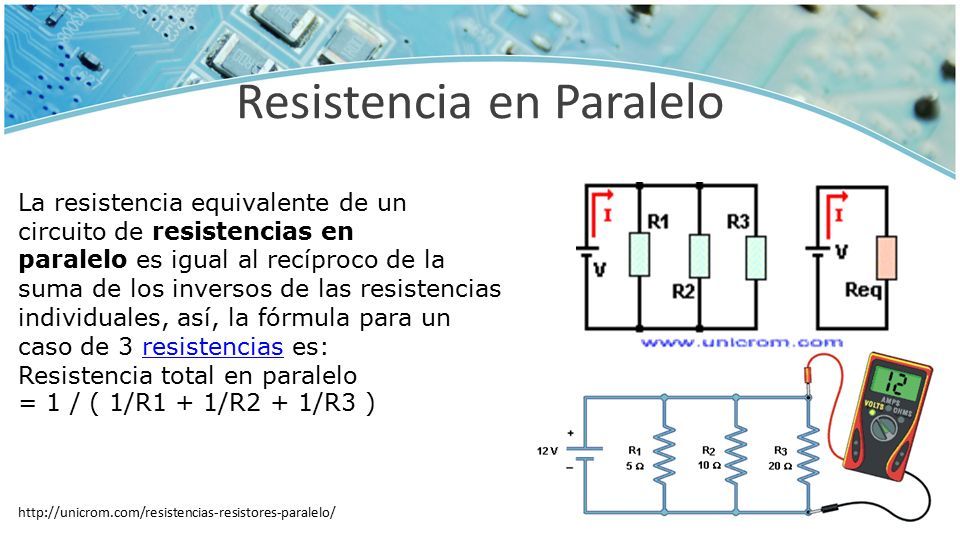

26 Resistencia en Paralelo La resistencia equivalente de un circuito de resistencias en paralelo es igual al recíproco de la suma de los inversos de las resistencias individuales, así, la fórmula para un caso de 3 resistencias es:resistencias Resistencia total en paralelo = 1 / ( 1/R1 + 1/R2 + 1/R3 ) http://unicrom.com/resistencias-resistores-paralelo/

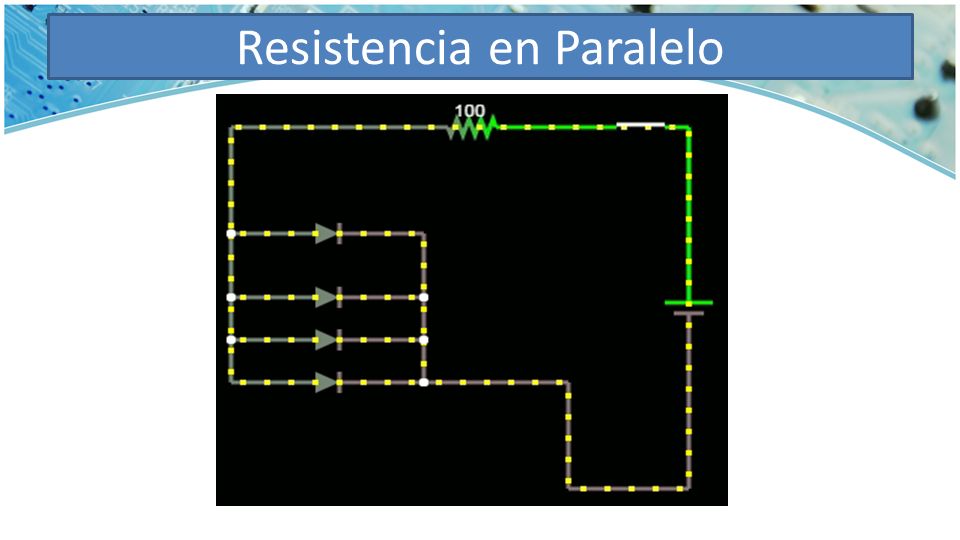

27 Resistencia en Paralelo

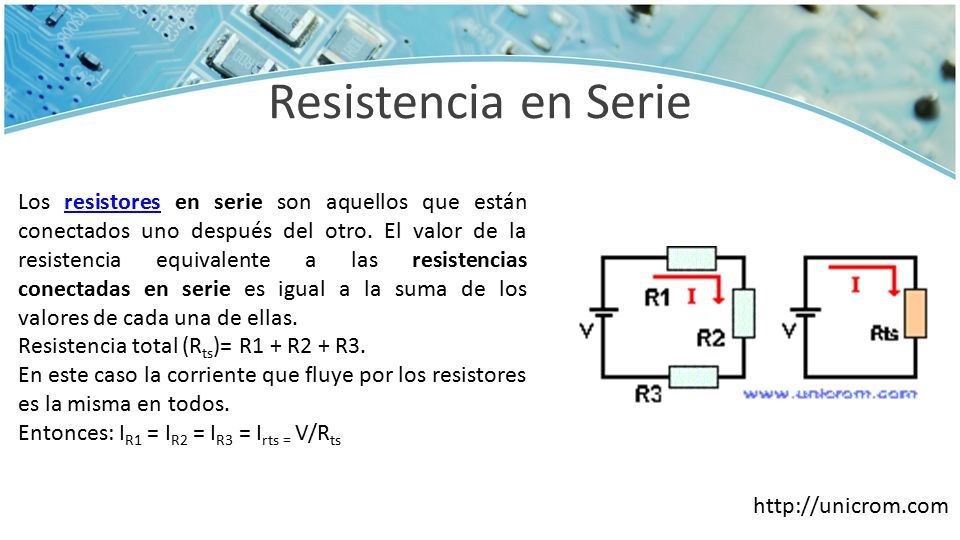

28 Resistencia en Serie Los resistores en serie son aquellos que están conectados uno después del otro. El valor de la resistencia equivalente a las resistencias conectadas en serie es igual a la suma de los valores de cada una de ellas.resistores Resistencia total (R ts )= R1 + R2 + R3. En este caso la corriente que fluye por los resistores es la misma en todos. Entonces: I R1 = I R2 = I R3 = I rts = V/R ts http://unicrom.com

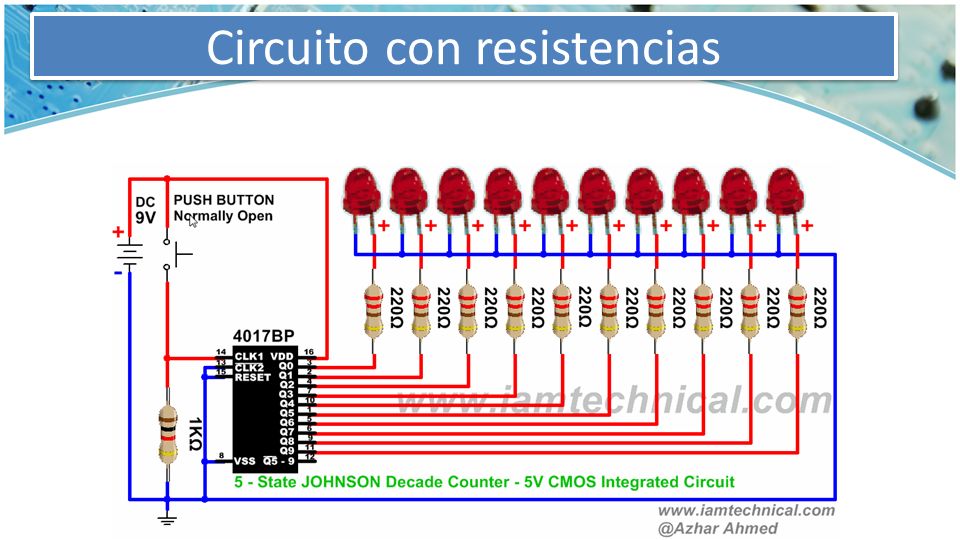

29 Circuito con resistencias

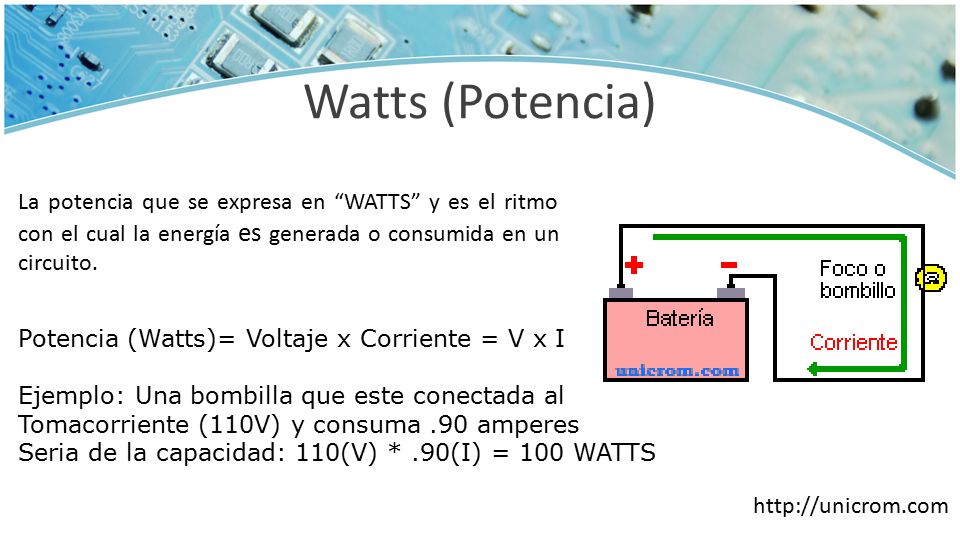

30 Watts (Potencia) La potencia que se expresa en “WATTS” y es el ritmo con el cual la energía es generada o consumida en un circuito. http://unicrom.com Potencia (Watts)= Voltaje x Corriente = V x I Ejemplo: Una bombilla que este conectada al Tomacorriente (110V) y consuma.90 amperes Seria de la capacidad: 110(V) *.90(I) = 100 WATTS

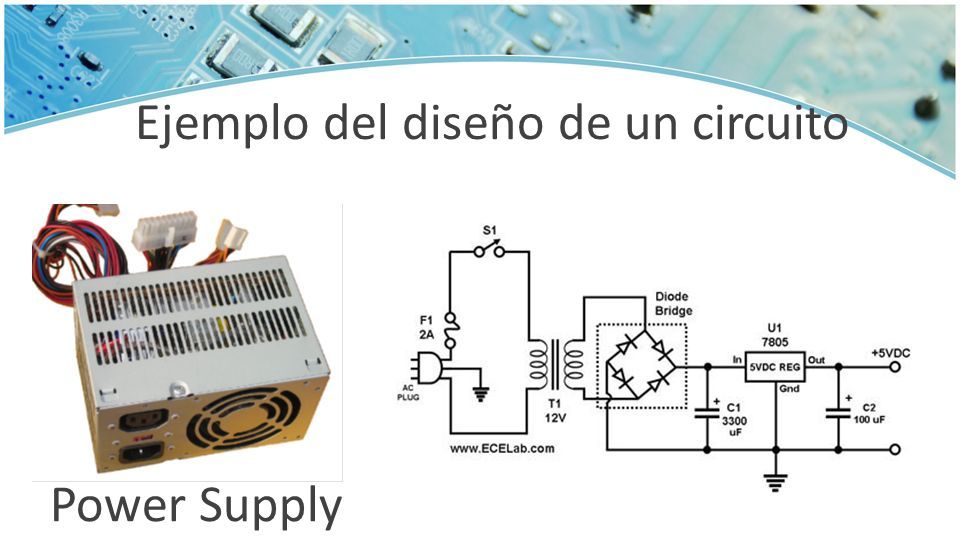

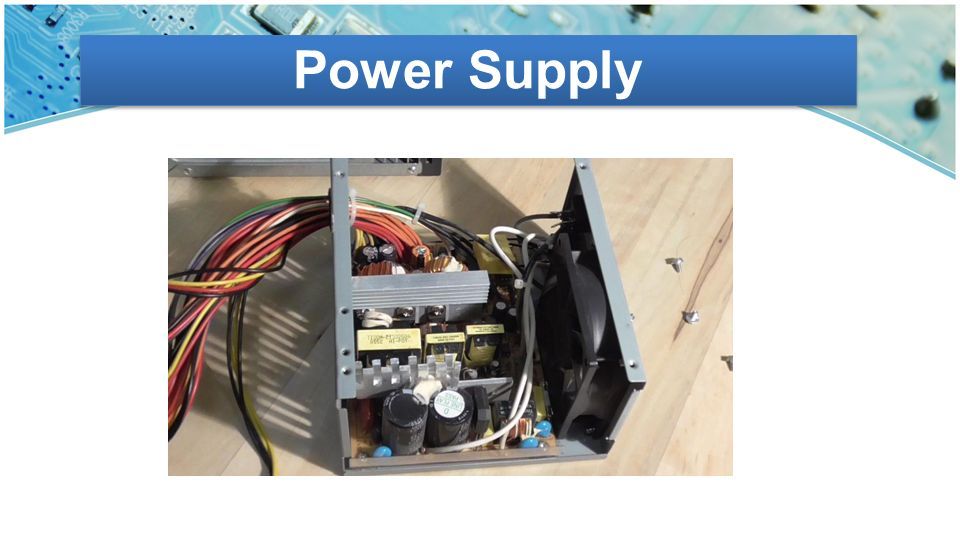

31 Ejemplo del diseño de un circuito Power Supply

32

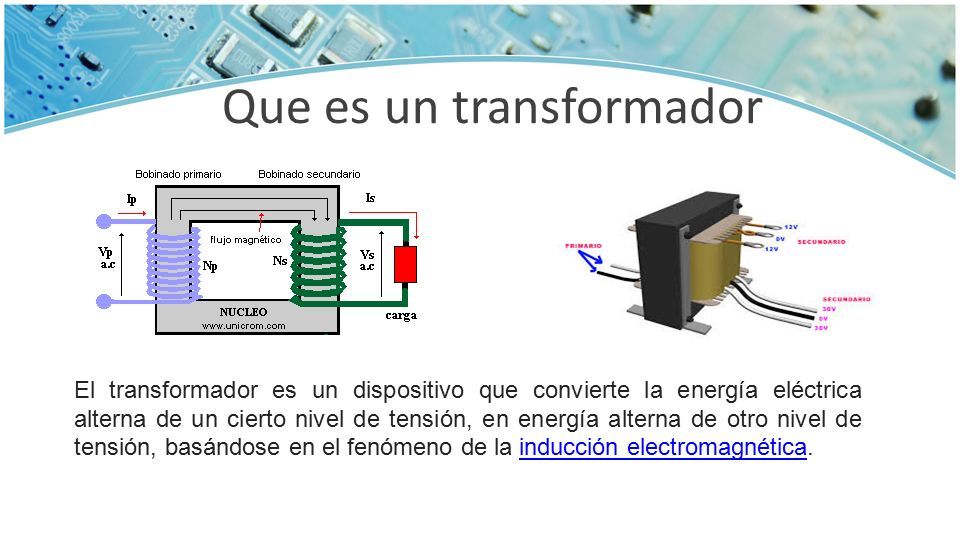

33 Que es un transformador El transformador es un dispositivo que convierte la energía eléctrica alterna de un cierto nivel de tensión, en energía alterna de otro nivel de tensión, basándose en el fenómeno de la inducción electromagnética.inducción electromagnética

34 Inducción electromagnética La inducción electromagnética es el fenómeno que origina la producción de una fuerza electromotriz (f.e.m. o tensión) en un medio o cuerpo expuesto a un campo magnético variable, o bien en un medio móvil respecto a un campo magnético estático no uniforme. Es así que, cuando dicho cuerpo es un conductor, se produce una corriente inducida. Este fenómeno fue descubierto por Michael Faraday en 1831, quien lo expresó indicando que la magnitud de la tensión inducida es proporcional a la variación del flujo magnético (ley de Faraday).

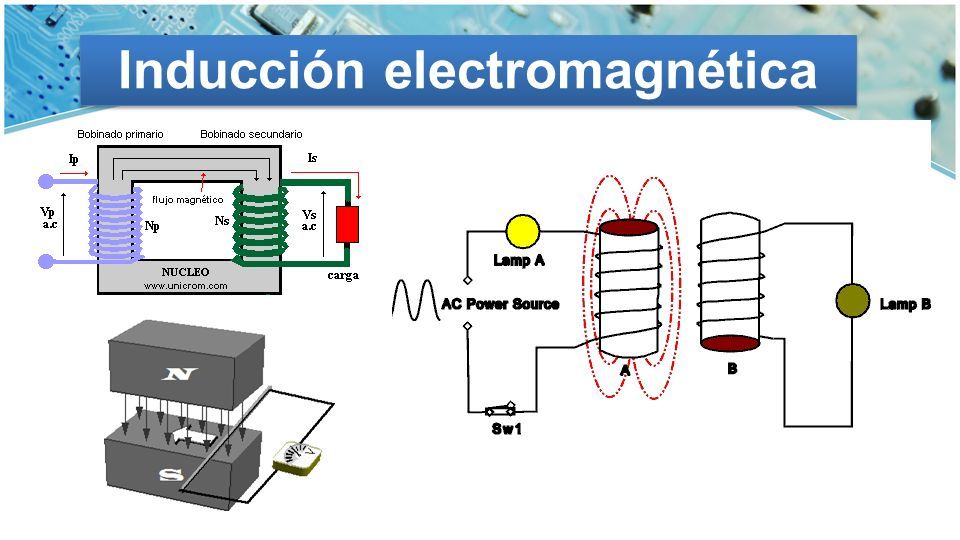

35 Inducción electromagnética

36 El multímetro

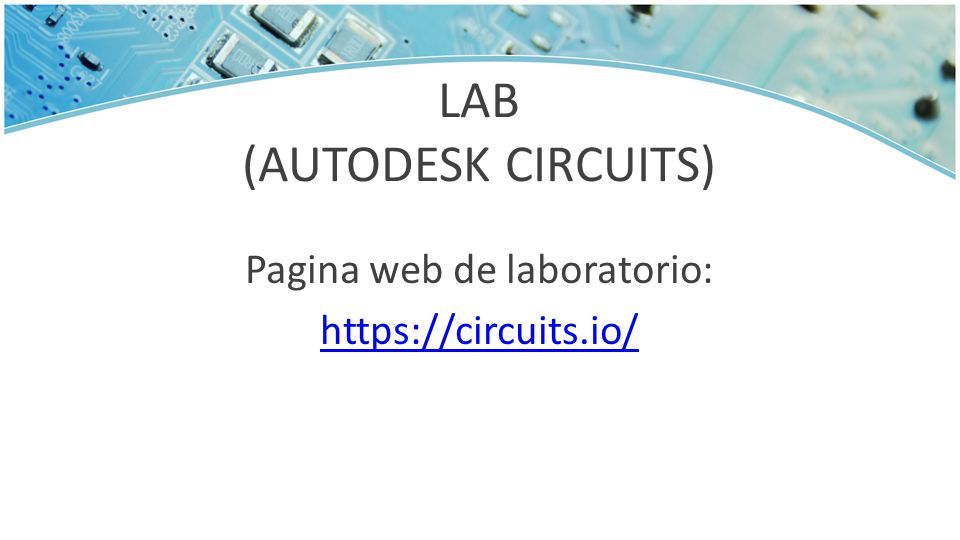

37 LAB (AUTODESK CIRCUITS) Pagina web de laboratorio: https://circuits.io/

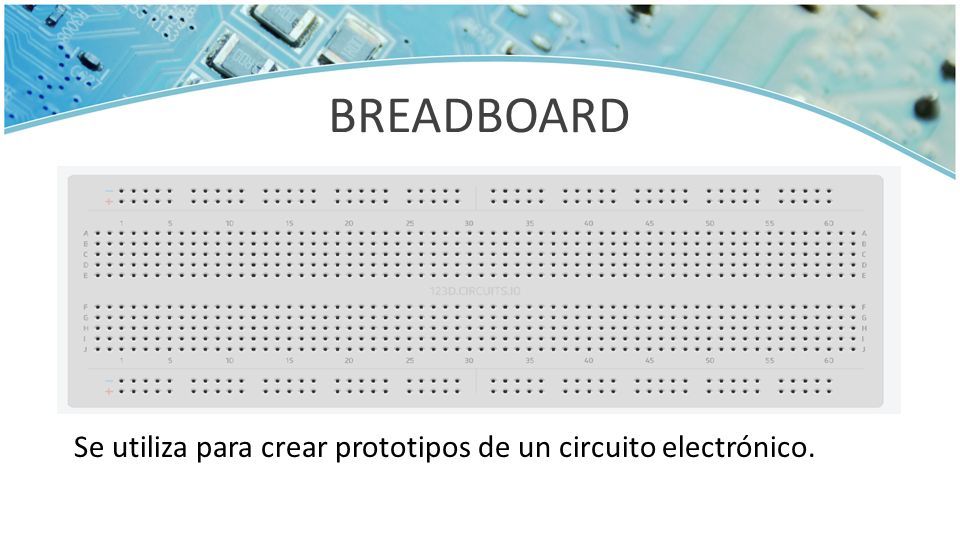

38 BREADBOARD Se utiliza para crear prototipos de un circuito electrónico.

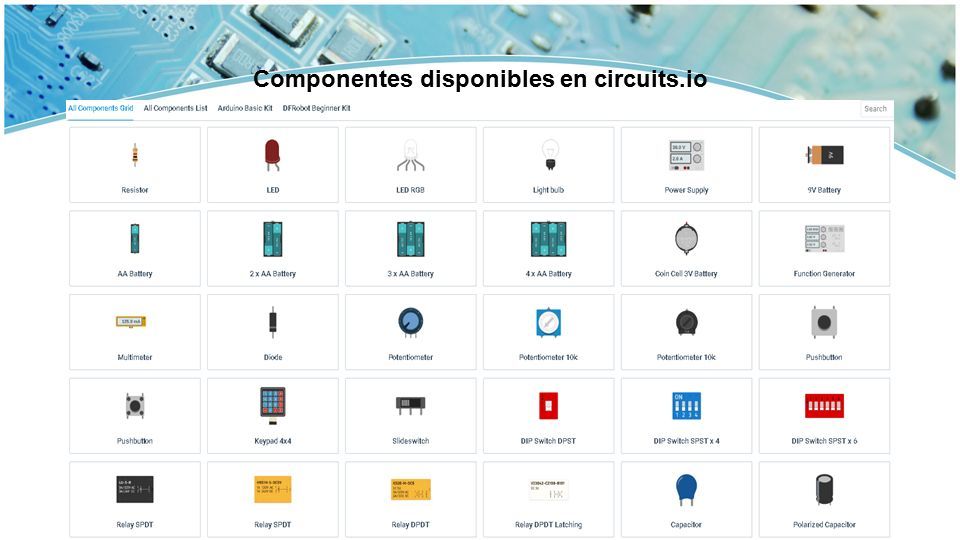

39 Componentes disponibles en circuits.io

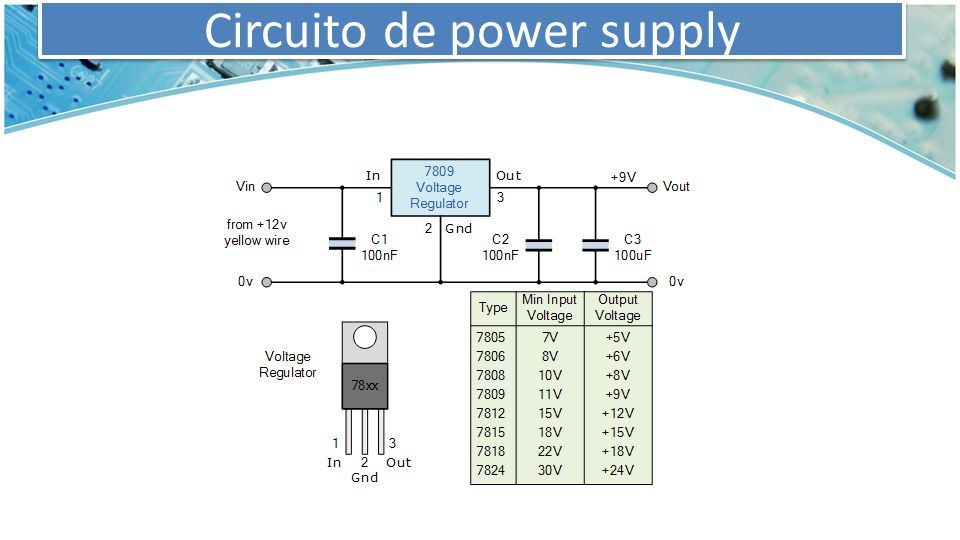

40 Circuito de power supply

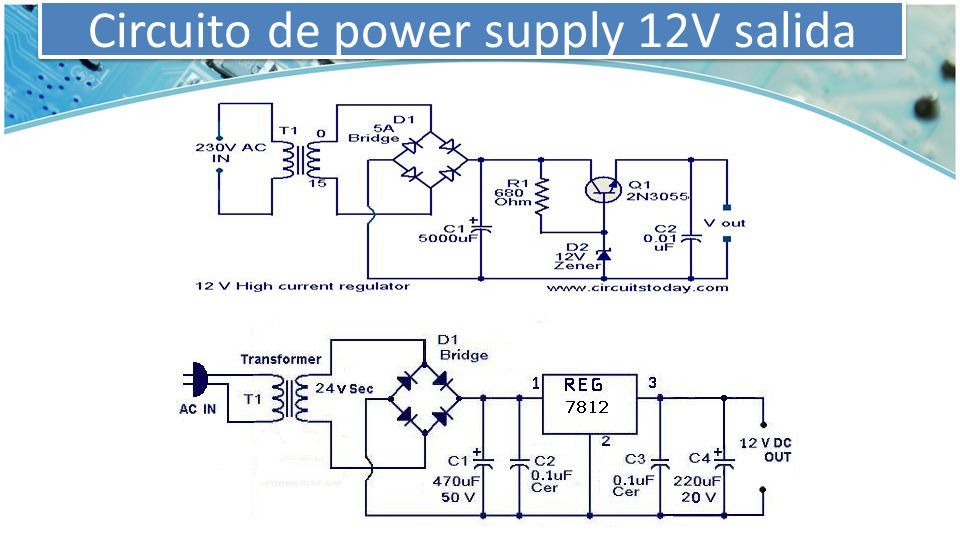

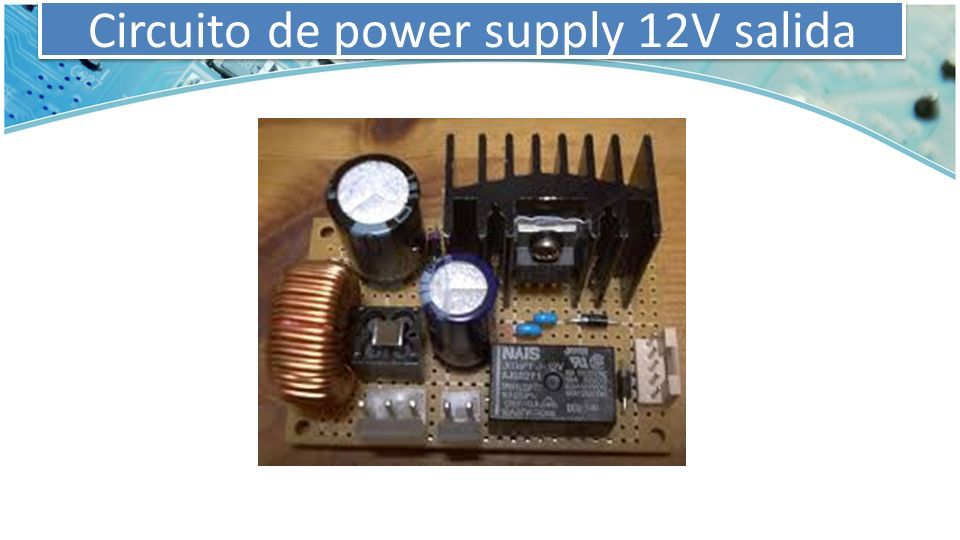

41 Circuito de power supply 12V salida

42

43 Ley de Conservación de la Energía La energía no se puede crear ni destruir; se puede transformar de una forma a otra, pero la cantidad total de energía nunca cambia. Esto significa que no podemos crear energía, es decir, por ejemplo: podemos transformarla de energía cinética a energía potencial y viceversa.

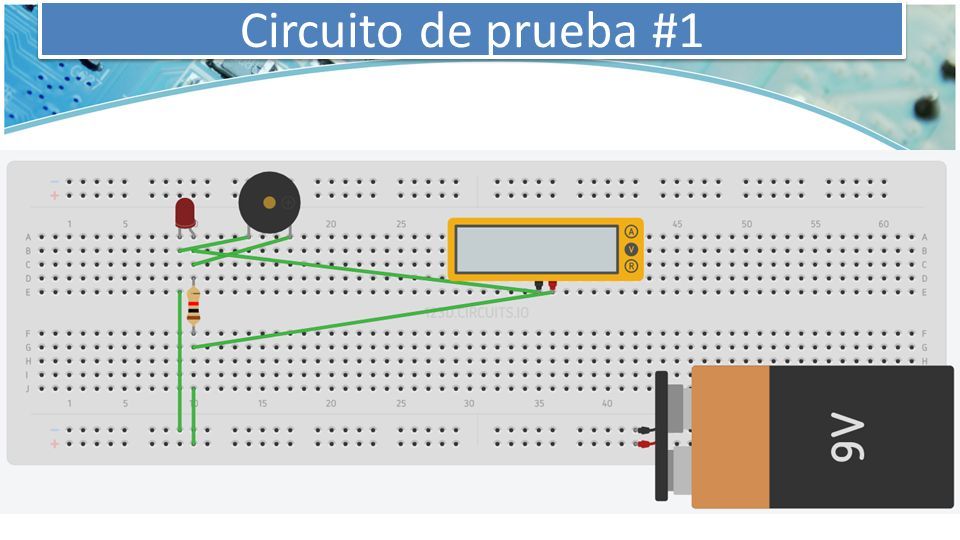

44 Circuito de prueba #1

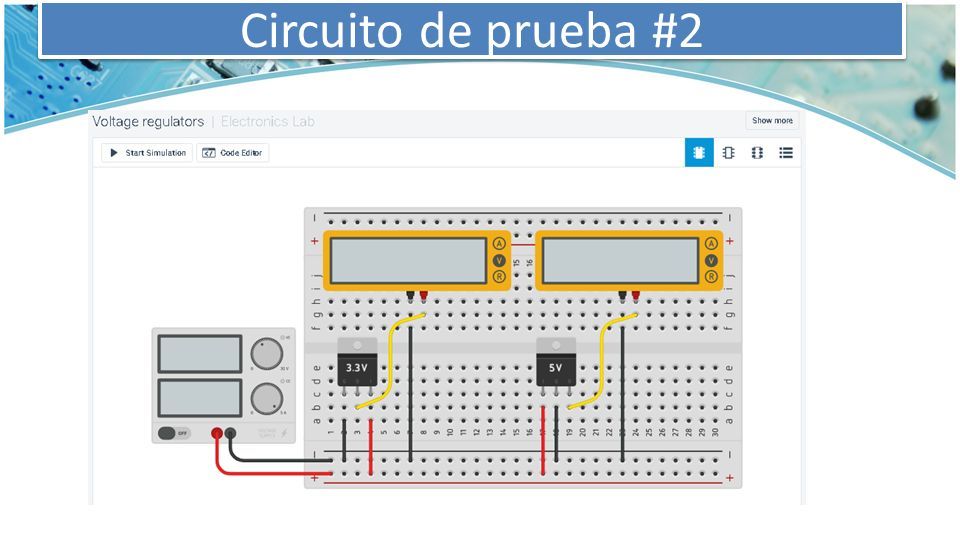

45 Circuito de prueba #2
