PARTES DE UN RODAMIENTO. TIPOS DE RODAMIENTOS TIPOS DE RODAMIENTOS NO HABITUALES.

Presentación del tema: "PARTES DE UN RODAMIENTO. TIPOS DE RODAMIENTOS TIPOS DE RODAMIENTOS NO HABITUALES."— Transcripción de la presentación:

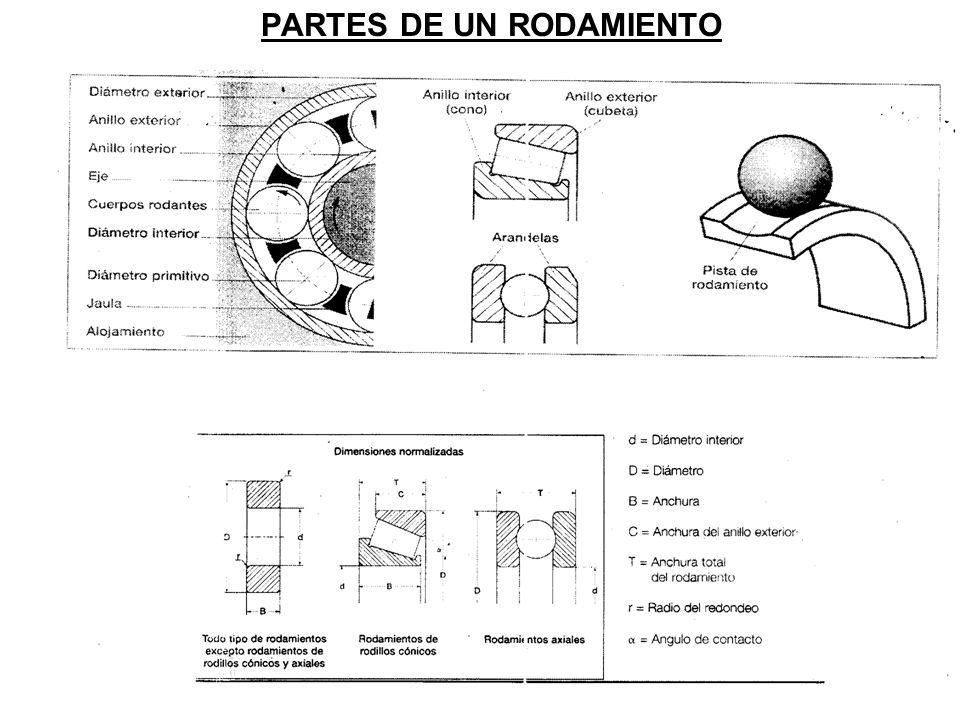

1 PARTES DE UN RODAMIENTO

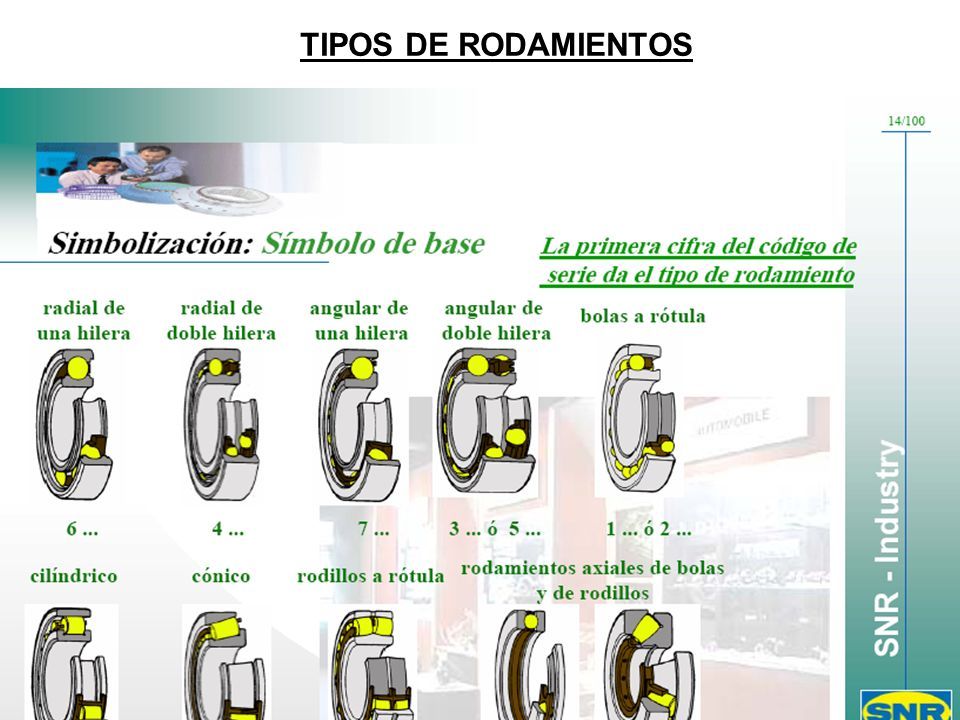

2 TIPOS DE RODAMIENTOS

3 TIPOS DE RODAMIENTOS NO HABITUALES

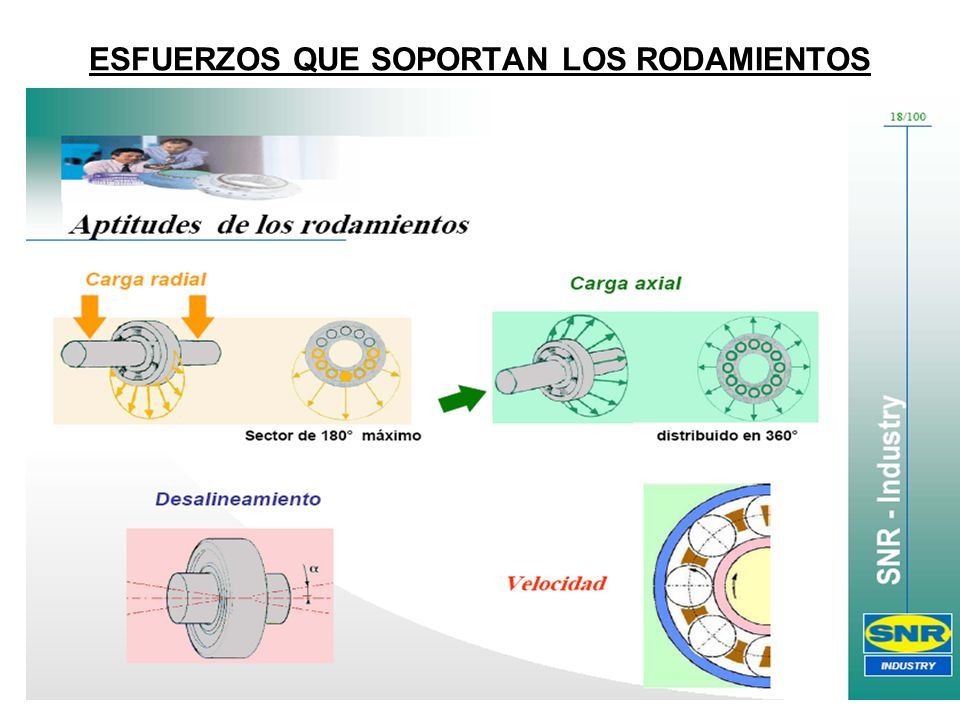

4 ESFUERZOS QUE SOPORTAN LOS RODAMIENTOS

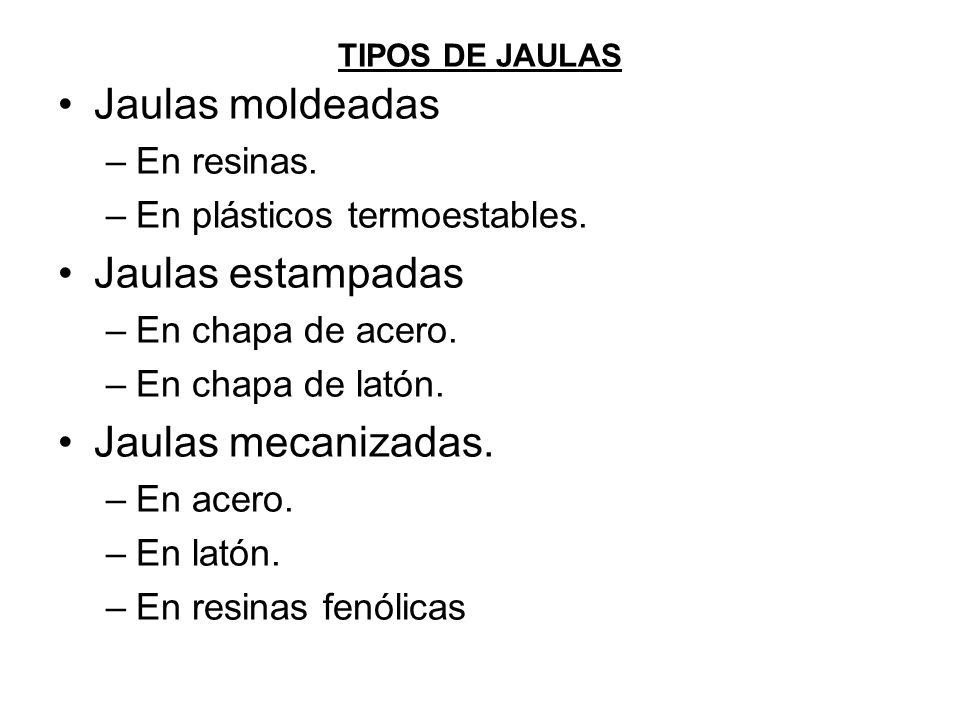

5 TIPOS DE JAULAS Jaulas moldeadas –En resinas. –En plásticos termoestables. Jaulas estampadas –En chapa de acero. –En chapa de latón. Jaulas mecanizadas. –En acero. –En latón. –En resinas fenólicas

6 APLICACIONES DE LAS JAULAS

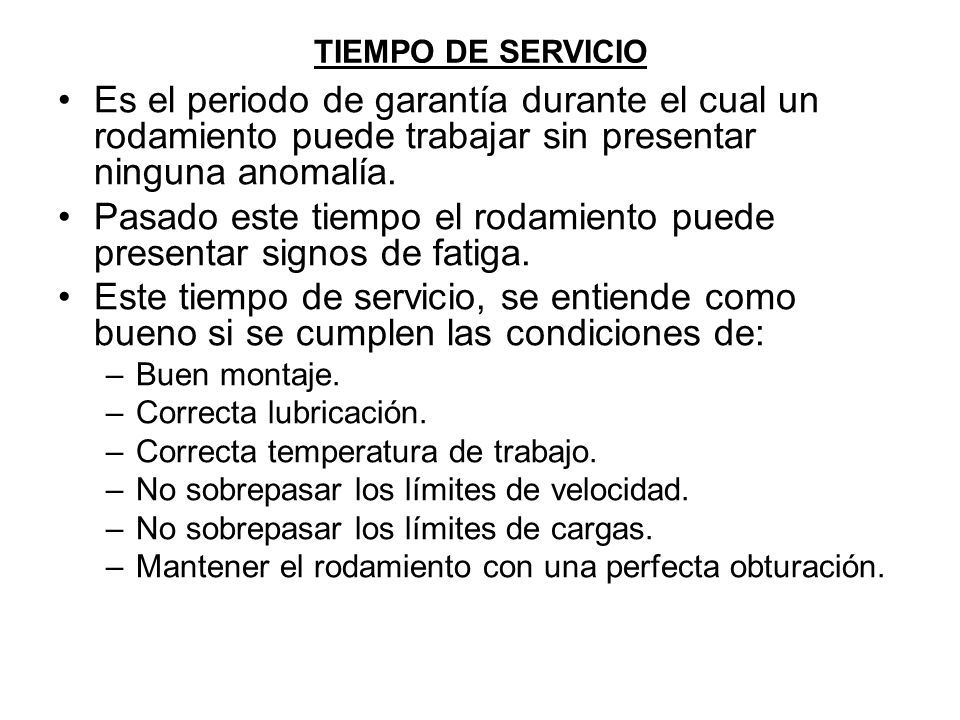

7 TIEMPO DE SERVICIO Es el periodo de garantía durante el cual un rodamiento puede trabajar sin presentar ninguna anomalía. Pasado este tiempo el rodamiento puede presentar signos de fatiga. Este tiempo de servicio, se entiende como bueno si se cumplen las condiciones de: –Buen montaje. –Correcta lubricación. –Correcta temperatura de trabajo. –No sobrepasar los límites de velocidad. –No sobrepasar los límites de cargas. –Mantener el rodamiento con una perfecta obturación.

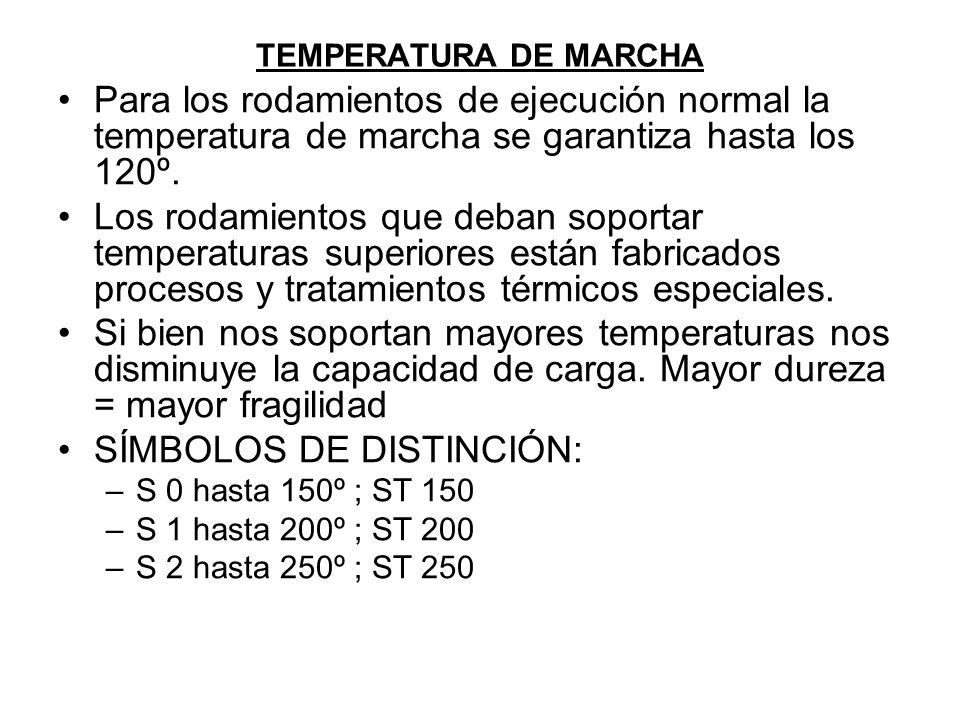

8 TEMPERATURA DE MARCHA Para los rodamientos de ejecución normal la temperatura de marcha se garantiza hasta los 120º. Los rodamientos que deban soportar temperaturas superiores están fabricados procesos y tratamientos térmicos especiales. Si bien nos soportan mayores temperaturas nos disminuye la capacidad de carga. Mayor dureza = mayor fragilidad SÍMBOLOS DE DISTINCIÓN: –S 0 hasta 150º ; ST 150 –S 1 hasta 200º ; ST 200 –S 2 hasta 250º ; ST 250

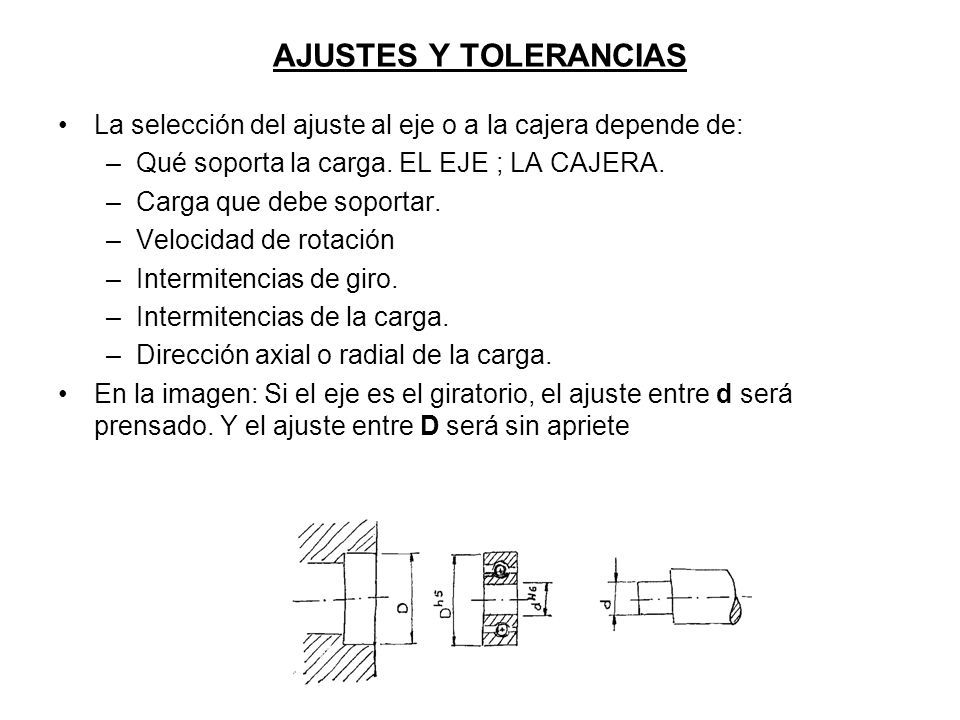

9 AJUSTES Y TOLERANCIAS La selección del ajuste al eje o a la cajera depende de: –Qué soporta la carga. EL EJE ; LA CAJERA. –Carga que debe soportar. –Velocidad de rotación –Intermitencias de giro. –Intermitencias de la carga. –Dirección axial o radial de la carga. En la imagen: Si el eje es el giratorio, el ajuste entre d será prensado. Y el ajuste entre D será sin apriete

10 OBTURACIÓN DEL RODAMIENTO Tiene por misión impedir la entrada de impurezas. Puede llevarla el propio rodamiento: –Rodamientos sellados con estanqueidad. Junta de caucho. EE –Rodamientos sellados con protección. Deflectores metálicos. ZZ Obturaciones en el eje: –Arandelas de fieltro y/o prensaestopas. –Anillos de goma. –Placas estancas fijas al soporte. –Canaletas helicoidales. Rellenas de grasa consistente –Laberintos radiales y/o axiales. Rellenos de grasa consistente.

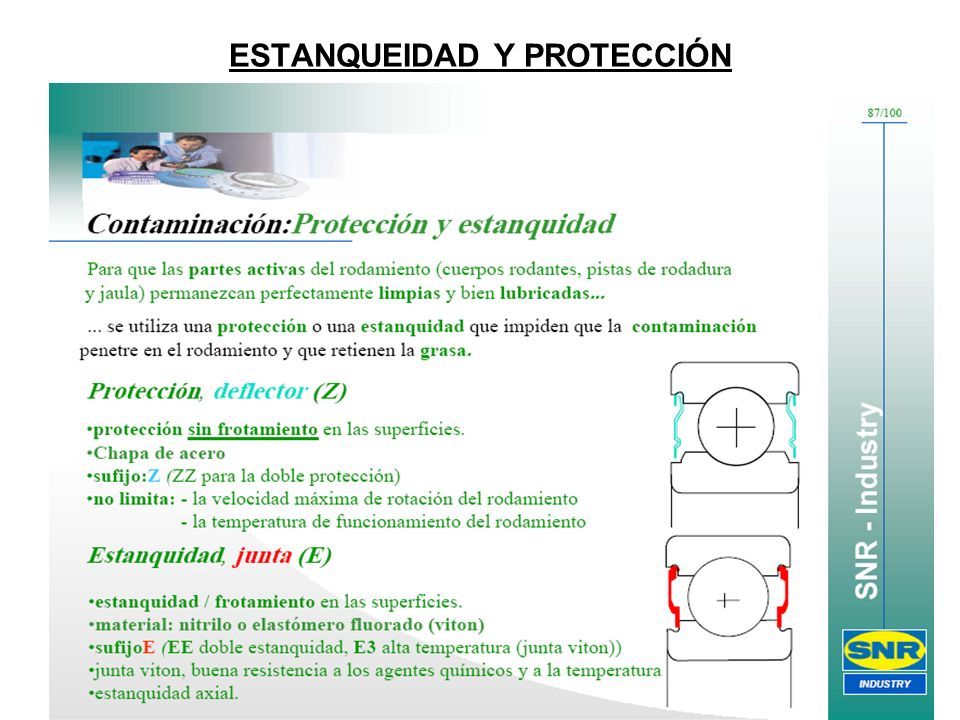

11 ESTANQUEIDAD Y PROTECCIÓN

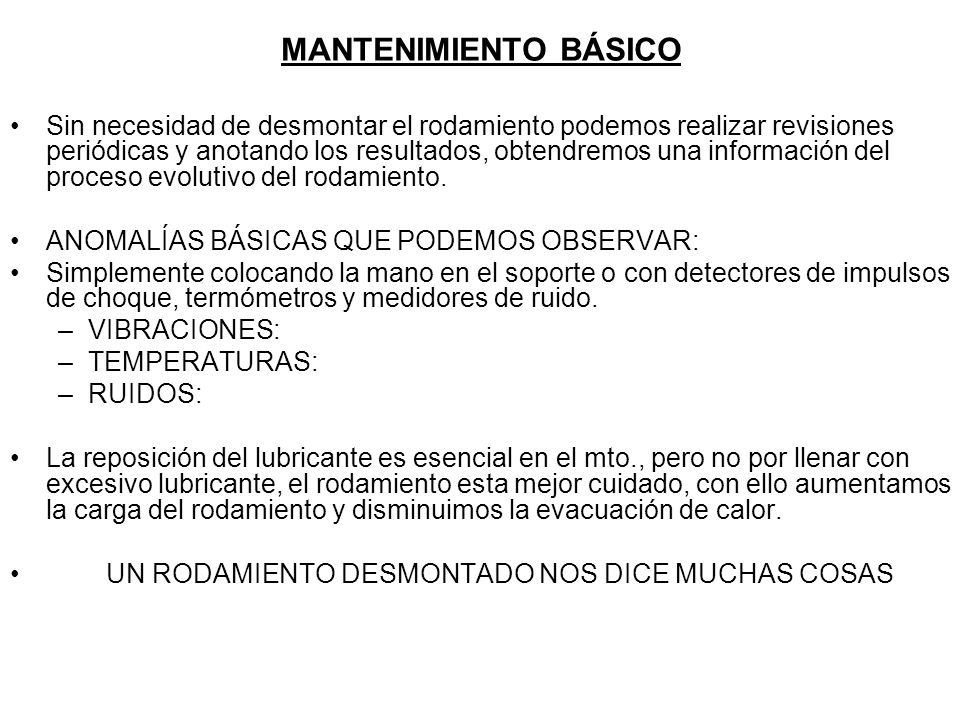

12 MANTENIMIENTO BÁSICO Sin necesidad de desmontar el rodamiento podemos realizar revisiones periódicas y anotando los resultados, obtendremos una información del proceso evolutivo del rodamiento. ANOMALÍAS BÁSICAS QUE PODEMOS OBSERVAR: Simplemente colocando la mano en el soporte o con detectores de impulsos de choque, termómetros y medidores de ruido. –VIBRACIONES: –TEMPERATURAS: –RUIDOS: La reposición del lubricante es esencial en el mto., pero no por llenar con excesivo lubricante, el rodamiento esta mejor cuidado, con ello aumentamos la carga del rodamiento y disminuimos la evacuación de calor. UN RODAMIENTO DESMONTADO NOS DICE MUCHAS COSAS

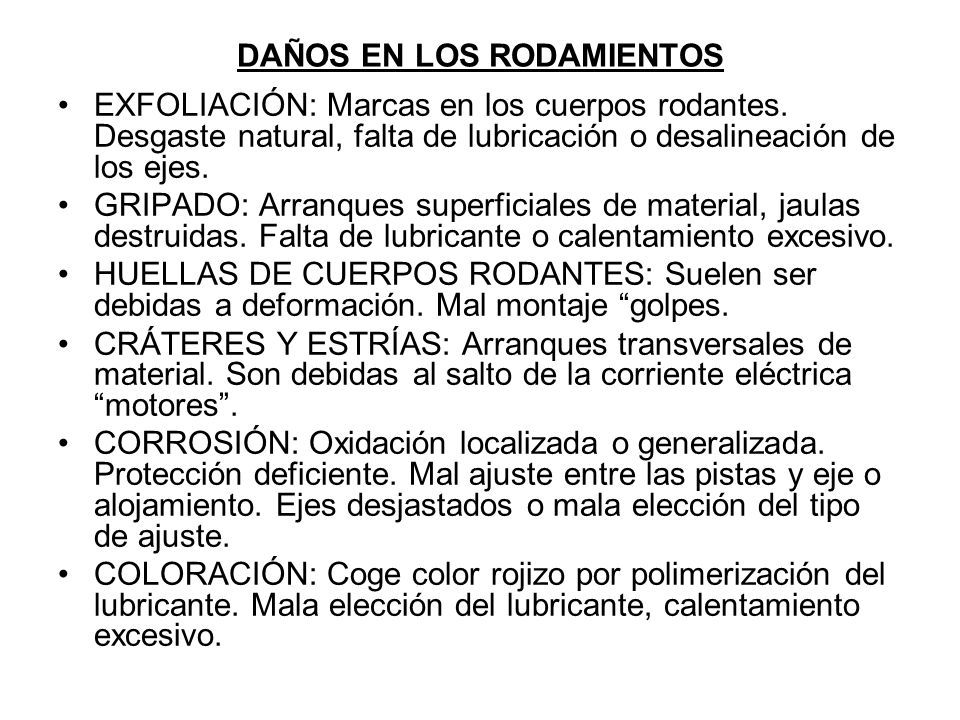

13 DAÑOS EN LOS RODAMIENTOS EXFOLIACIÓN: Marcas en los cuerpos rodantes. Desgaste natural, falta de lubricación o desalineación de los ejes. GRIPADO: Arranques superficiales de material, jaulas destruidas. Falta de lubricante o calentamiento excesivo. HUELLAS DE CUERPOS RODANTES: Suelen ser debidas a deformación. Mal montaje “golpes. CRÁTERES Y ESTRÍAS: Arranques transversales de material. Son debidas al salto de la corriente eléctrica “motores”. CORROSIÓN: Oxidación localizada o generalizada. Protección deficiente. Mal ajuste entre las pistas y eje o alojamiento. Ejes desjastados o mala elección del tipo de ajuste. COLORACIÓN: Coge color rojizo por polimerización del lubricante. Mala elección del lubricante, calentamiento excesivo.

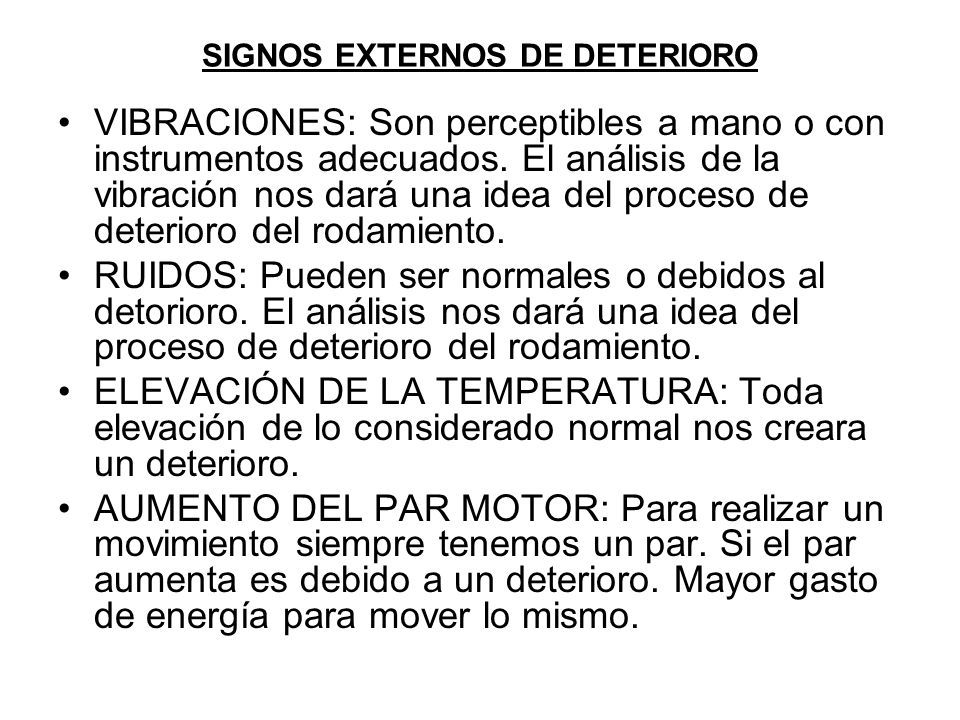

14 SIGNOS EXTERNOS DE DETERIORO VIBRACIONES: Son perceptibles a mano o con instrumentos adecuados. El análisis de la vibración nos dará una idea del proceso de deterioro del rodamiento. RUIDOS: Pueden ser normales o debidos al detorioro. El análisis nos dará una idea del proceso de deterioro del rodamiento. ELEVACIÓN DE LA TEMPERATURA: Toda elevación de lo considerado normal nos creara un deterioro. AUMENTO DEL PAR MOTOR: Para realizar un movimiento siempre tenemos un par. Si el par aumenta es debido a un deterioro. Mayor gasto de energía para mover lo mismo.

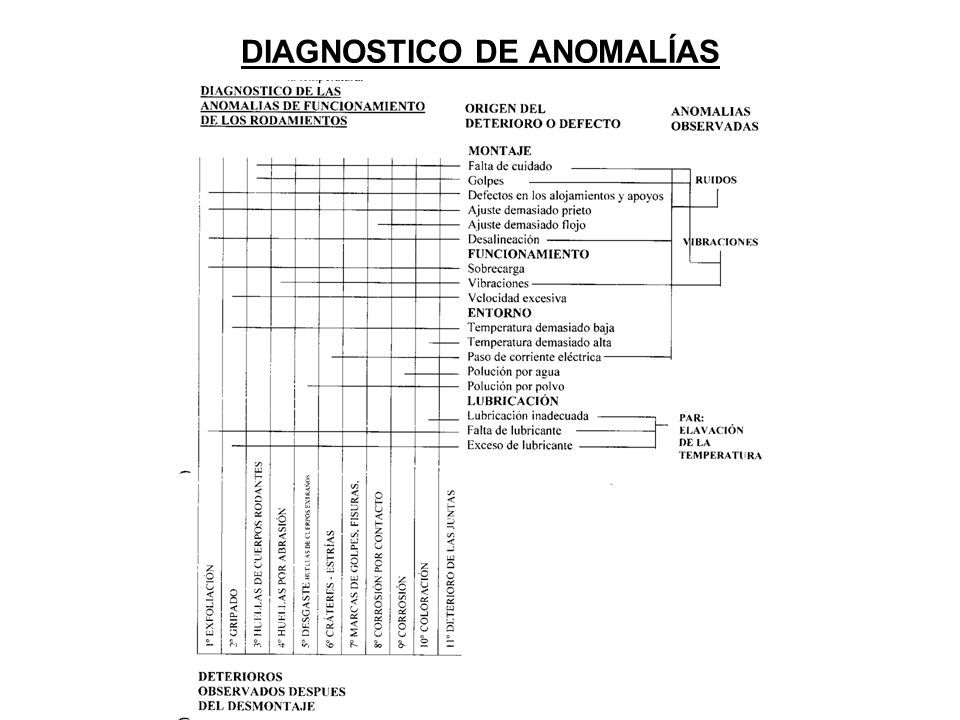

15 DIAGNOSTICO DE ANOMALÍAS

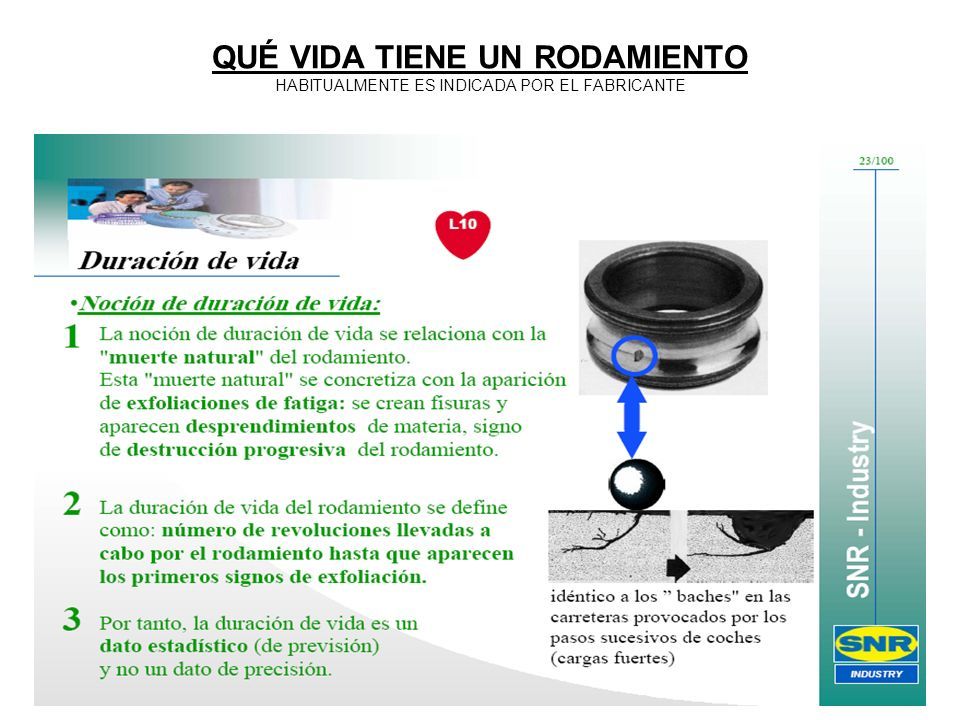

16 QUÉ VIDA TIENE UN RODAMIENTO HABITUALMENTE ES INDICADA POR EL FABRICANTE

17 DESIGNACIÓN DE LOS RODAMIENTOS

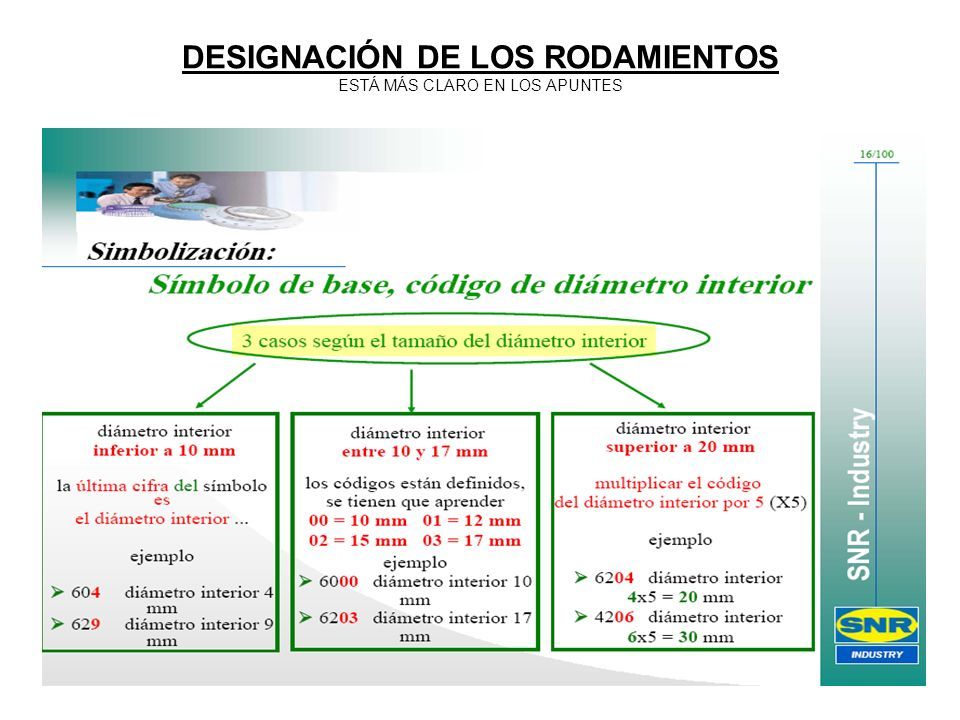

18 DESIGNACIÓN DE LOS RODAMIENTOS ESTÁ MÁS CLARO EN LOS APUNTES

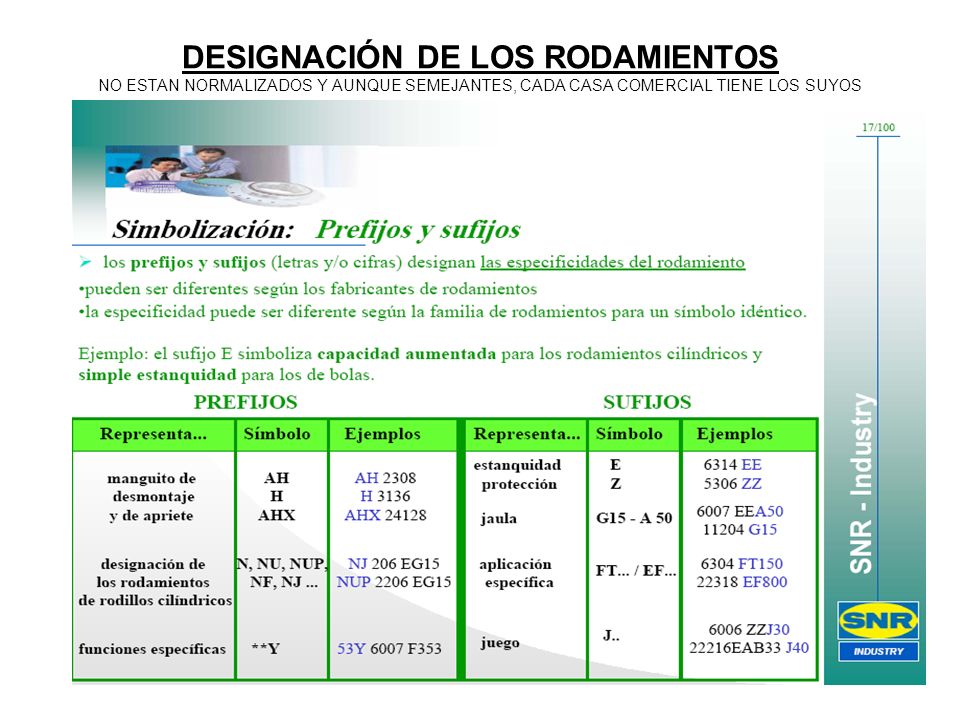

19 DESIGNACIÓN DE LOS RODAMIENTOS NO ESTAN NORMALIZADOS Y AUNQUE SEMEJANTES, CADA CASA COMERCIAL TIENE LOS SUYOS

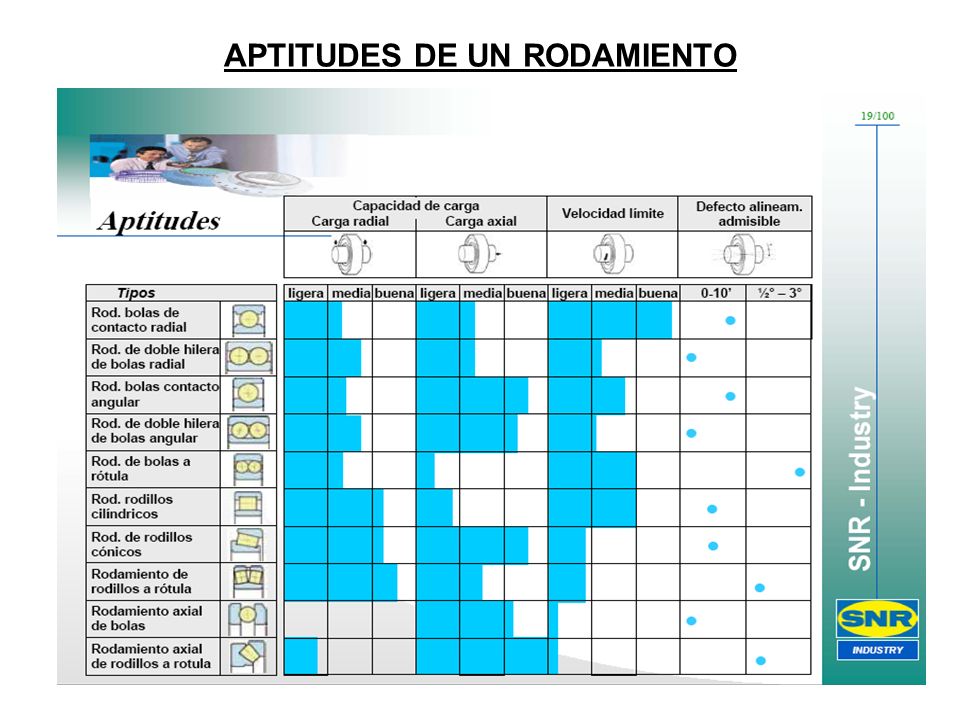

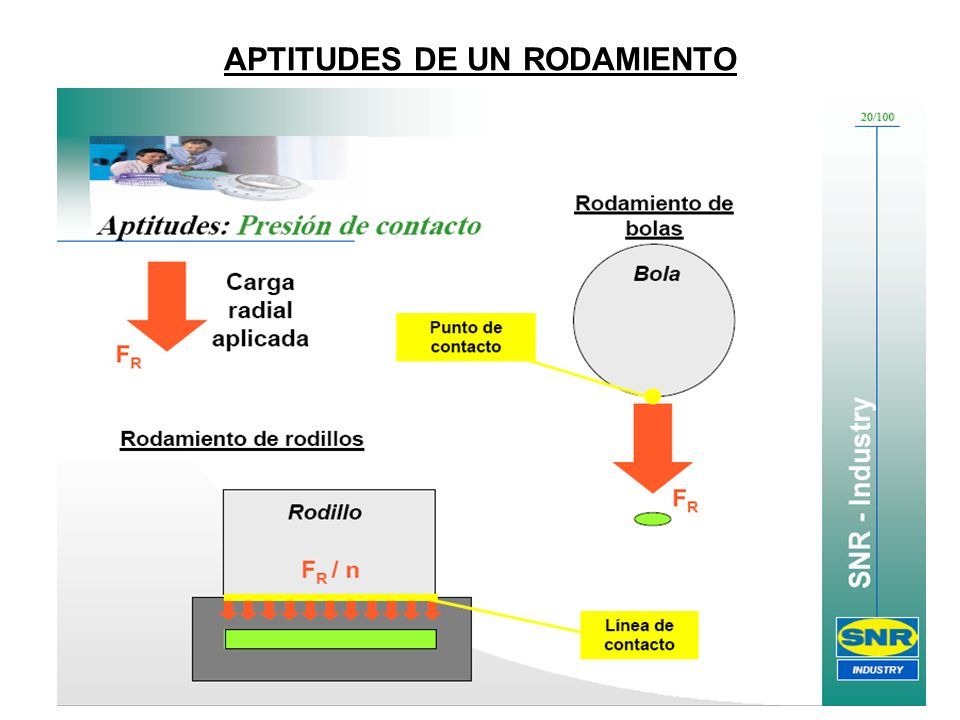

20 APTITUDES DE UN RODAMIENTO

21

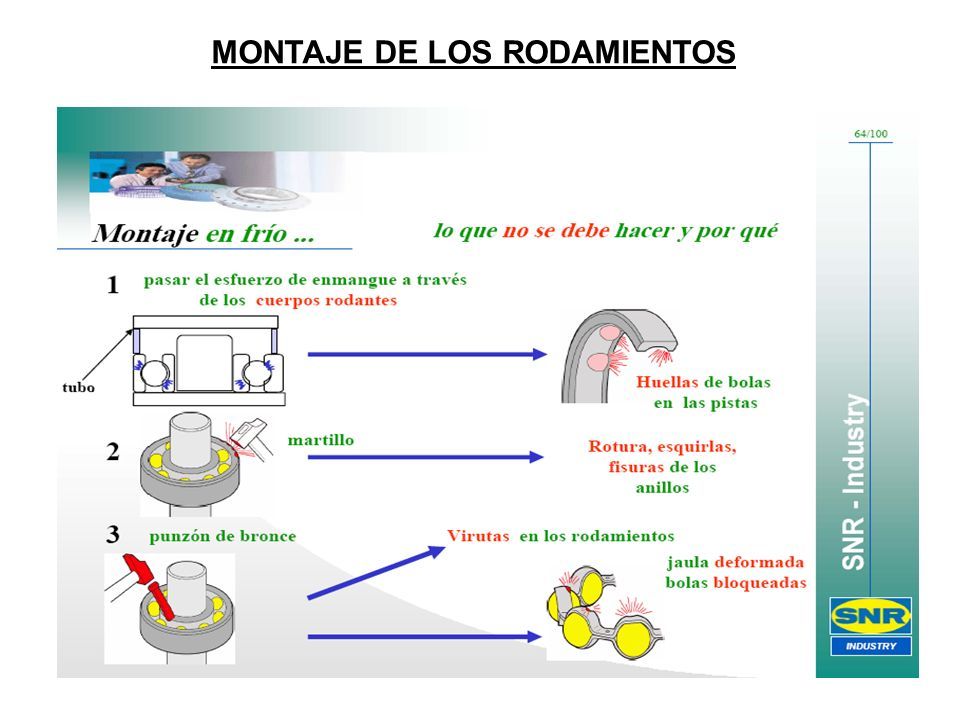

22 MONTAJE DE LOS RODAMIENTOS

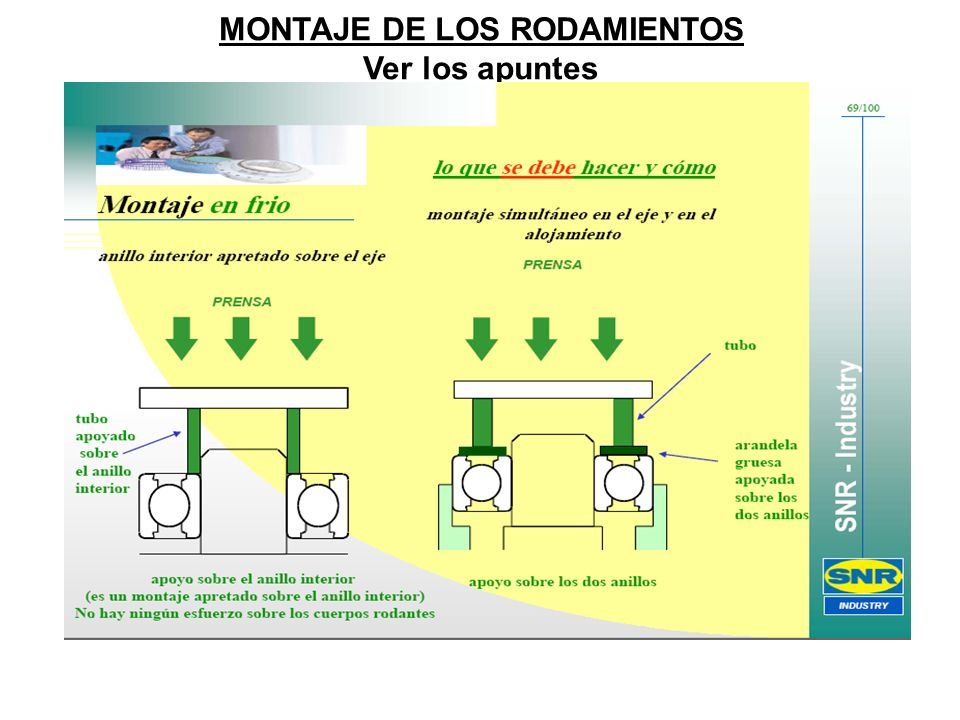

23 Ver los apuntes

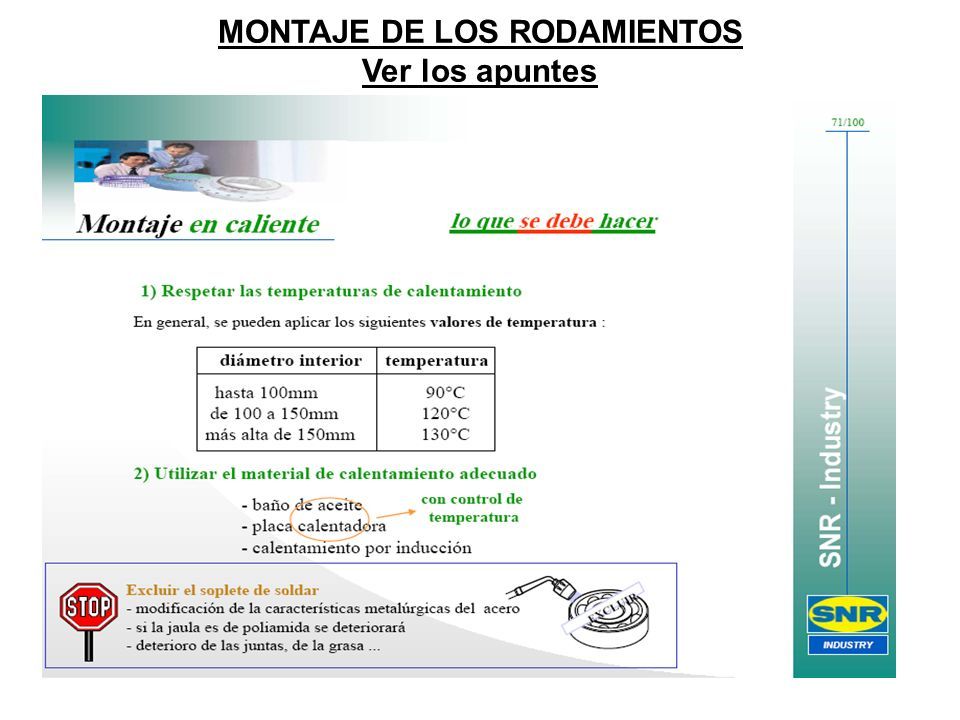

24 MONTAJE DE LOS RODAMIENTOS Ver los apuntes
