Las fajas transportadoras son elementos auxiliares de las instalaciones, cuya misión es transportar, elevar o distribuir materiales hacia otro punto.

Presentación del tema: "Las fajas transportadoras son elementos auxiliares de las instalaciones, cuya misión es transportar, elevar o distribuir materiales hacia otro punto."— Transcripción de la presentación:

1

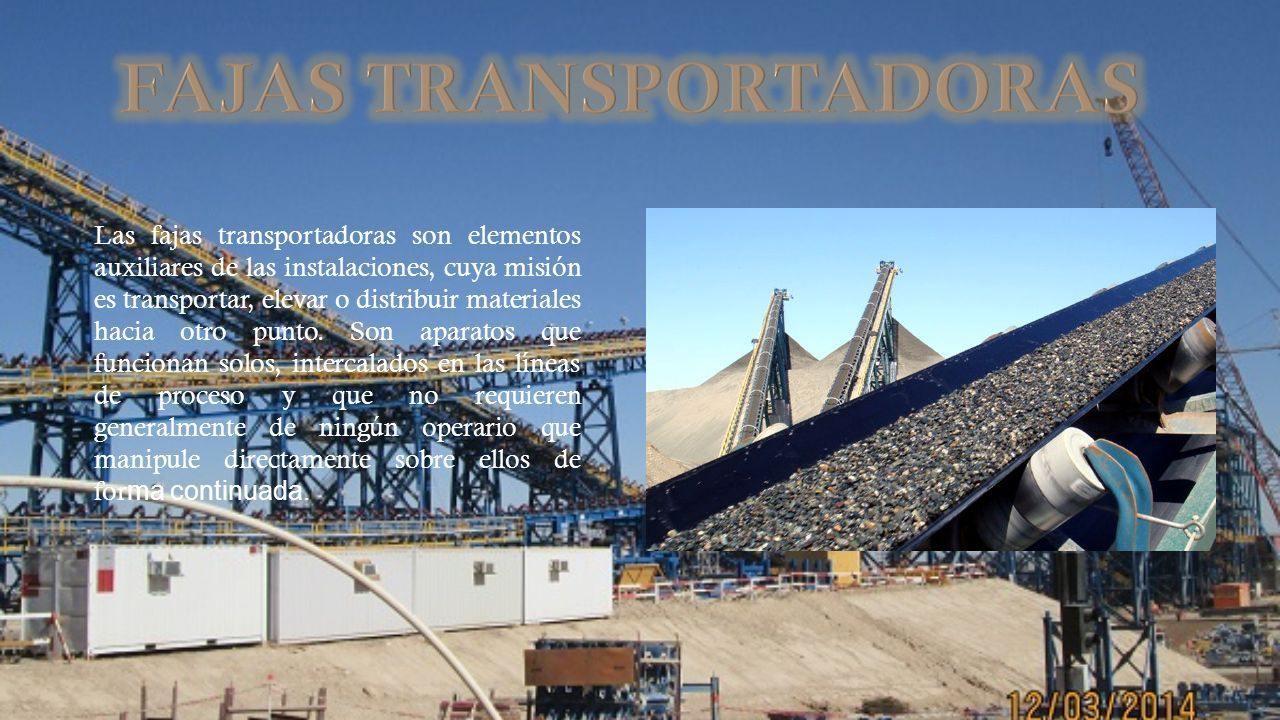

2 Las fajas transportadoras son elementos auxiliares de las instalaciones, cuya misión es transportar, elevar o distribuir materiales hacia otro punto. Son aparatos que funcionan solos, intercalados en las líneas de proceso y que no requieren generalmente de ningún operario que manipule directamente sobre ellos de for ma continuada.

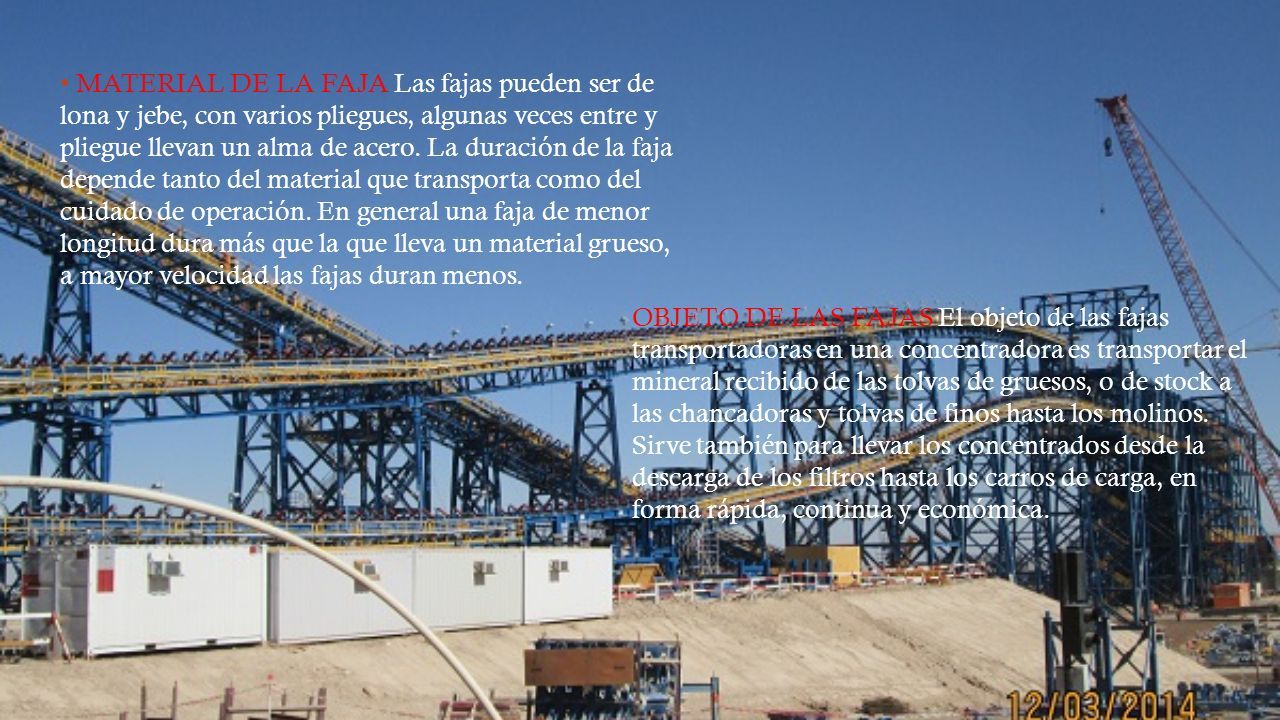

3 OBJETO DE LAS FAJAS El objeto de las fajas transportadoras en una concentradora es transportar el mineral recibido de las tolvas de gruesos, o de stock a las chancadoras y tolvas de finos hasta los molinos. Sirve también para llevar los concentrados desde la descarga de los filtros hasta los carros de carga, en forma rápida, continua y económica. MATERIAL DE LA FAJA Las fajas pueden ser de lona y jebe, con varios pliegues, algunas veces entre y pliegue llevan un alma de acero. La duración de la faja depende tanto del material que transporta como del cuidado de operación. En general una faja de menor longitud dura más que la que lleva un material grueso, a mayor velocidad las fajas duran menos.

4

5 Aunque en general las cintas transportadoras se cargan en un extremo de las mismas, es posible efectuar la carga en un punto cualquiera de las mismas, mediante dispositivos diversos (Tolvas, descarga directa desde otra cinta, etc.) Facilidad de carga y descarga Grandes flujos y grandes distancias: es corriente en la actualidad el transporte de hasta 10000 T/Hora, existiendo cintas que trasportan hasta 50000 T/Hora; en lo que respecta a la longitud, existen cintas de hasta 30 Km.

6

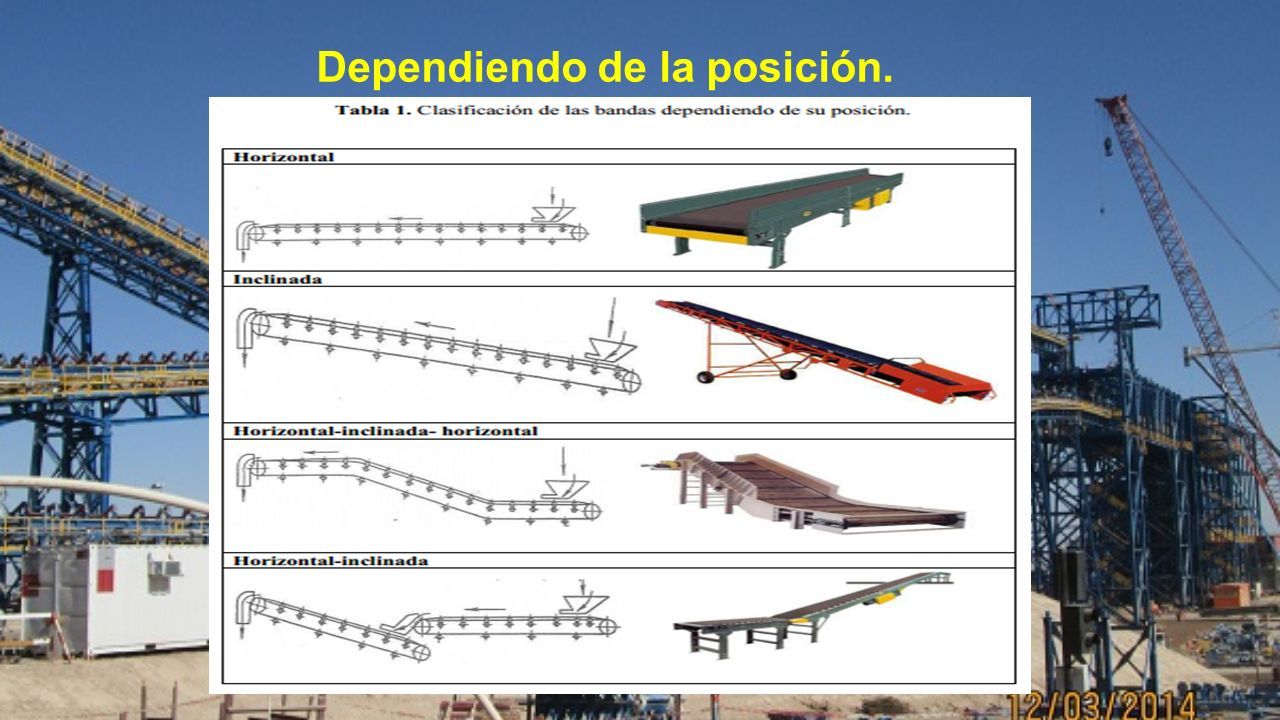

7 Dependiendo de la posición.

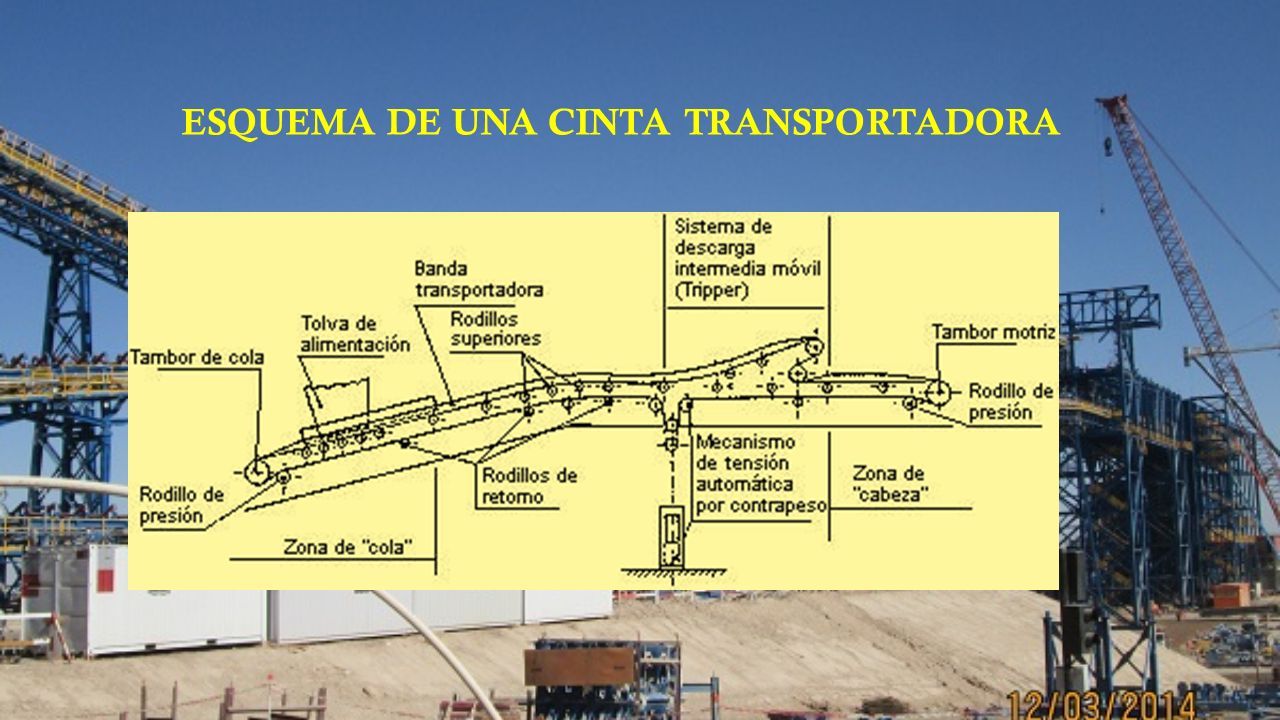

8 ESQUEMA DE UNA CINTA TRANSPORTADORA

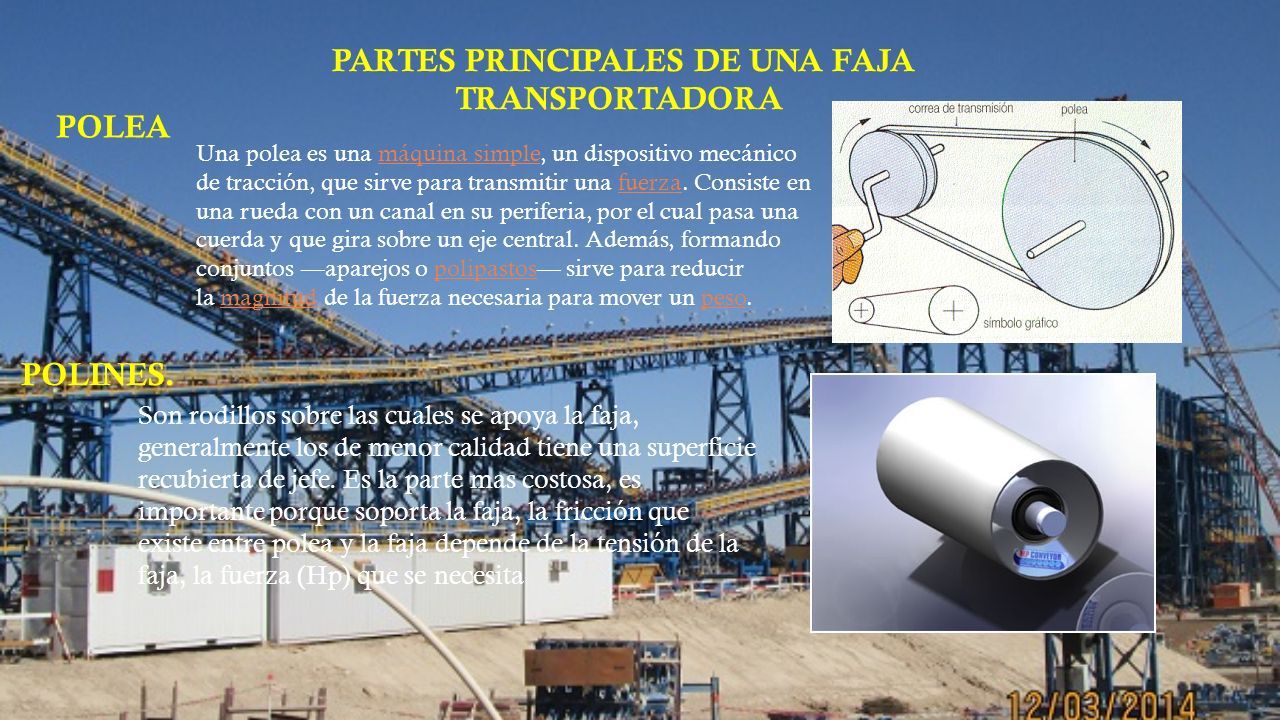

9 Una polea es una máquina simple, un dispositivo mecánico de tracción, que sirve para transmitir una fuerza. Consiste en una rueda con un canal en su periferia, por el cual pasa una cuerda y que gira sobre un eje central. Además, formando conjuntos —aparejos o polipastos— sirve para reducir la magnitud de la fuerza necesaria para mover un peso.máquina simplefuerzapolipastosmagnitudpeso POLEA POLINES. Son rodillos sobre las cuales se apoya la faja, generalmente los de menor calidad tiene una superficie recubierta de jefe. Es la parte mas costosa, es importante porque soporta la faja, la fricción que existe entre polea y la faja depende de la tensión de la faja, la fuerza (Hp) que se necesita PARTES PRINCIPALES DE UNA FAJA TRANSPORTADORA

10 Bandas Transportadoras La función principal de la banda es soportar directamente el material a transportar y desplazarlo desde el punto de carga hasta el de descarga, razón por la cual se la puede considerar el componente principal de las cintas transportadoras. Bastidores Los bastidores son estructuras metálicas que constituyen el soporte de la banda transportadora y demás elementos de la instalación entre el punto de alimentación y el de descarga del material.

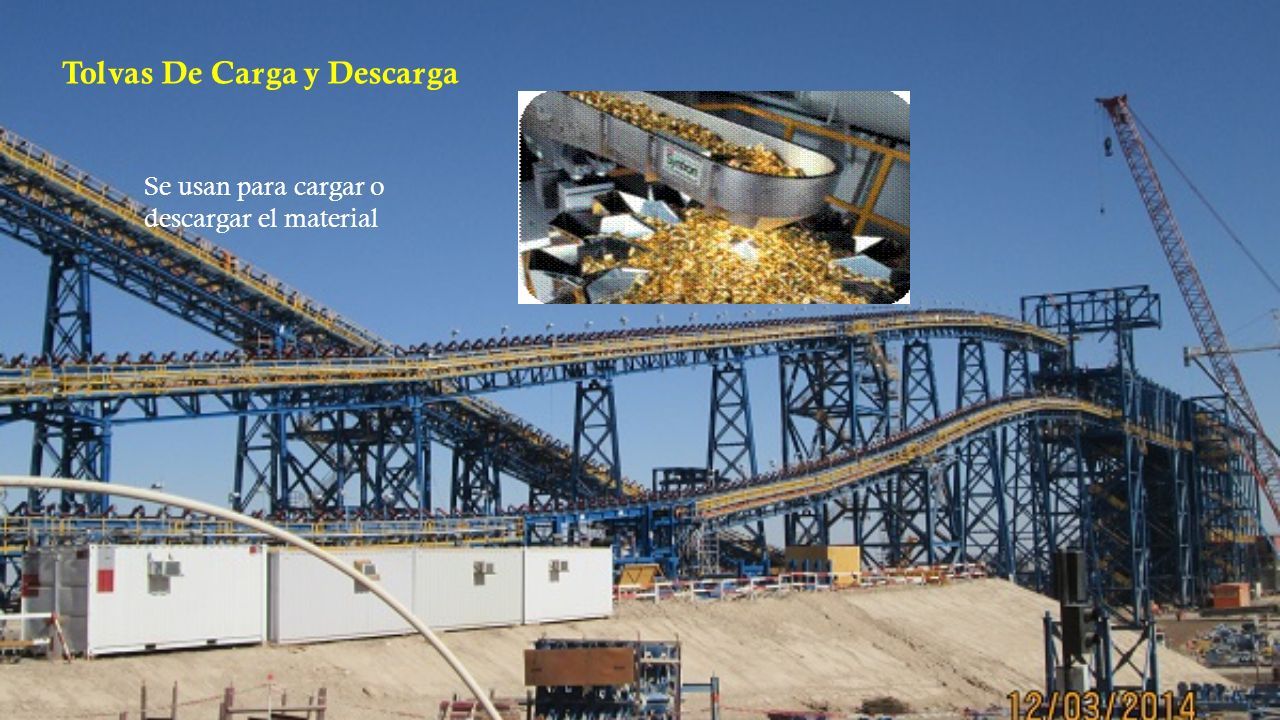

11 Tolvas De Carga y Descarga Se usan para cargar o descargar el material

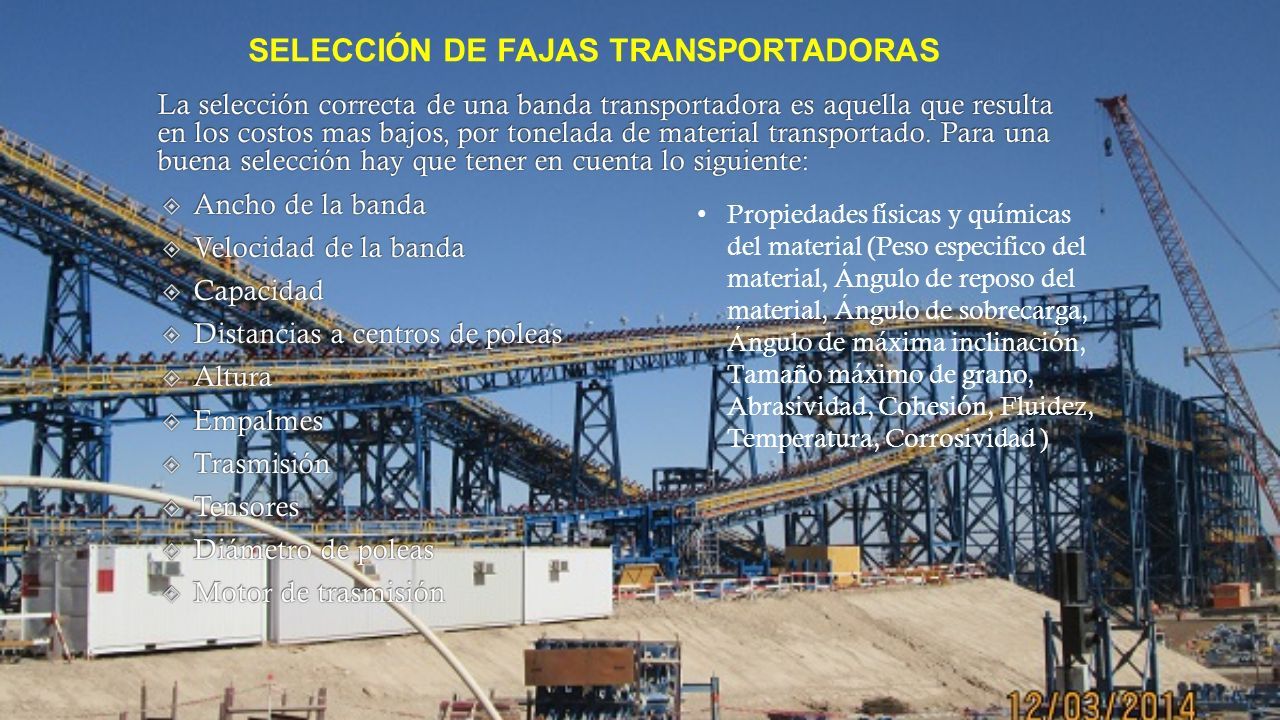

12 SELECCIÓN DE FAJAS TRANSPORTADORAS Propiedades físicas y químicas del material (Peso especifico del material, Ángulo de reposo del material, Ángulo de sobrecarga, Ángulo de máxima inclinación, Tamaño máximo de grano, Abrasividad, Cohesión, Fluidez, Temperatura, Corrosividad )

13 CONCLUSIONES Este sistema de transporte por su eficiencia es uno de los pilares de la industria. Este tipo de maquinaria también a hecho que la industria cree productos con una mayor calidad y a un corto periodo de tiempo. Las bandas y rodillos transportadores han reducido los costos de producción en la industria.
