1 GEOESTADISTICA 04/07/2018 A. Vásquez A.

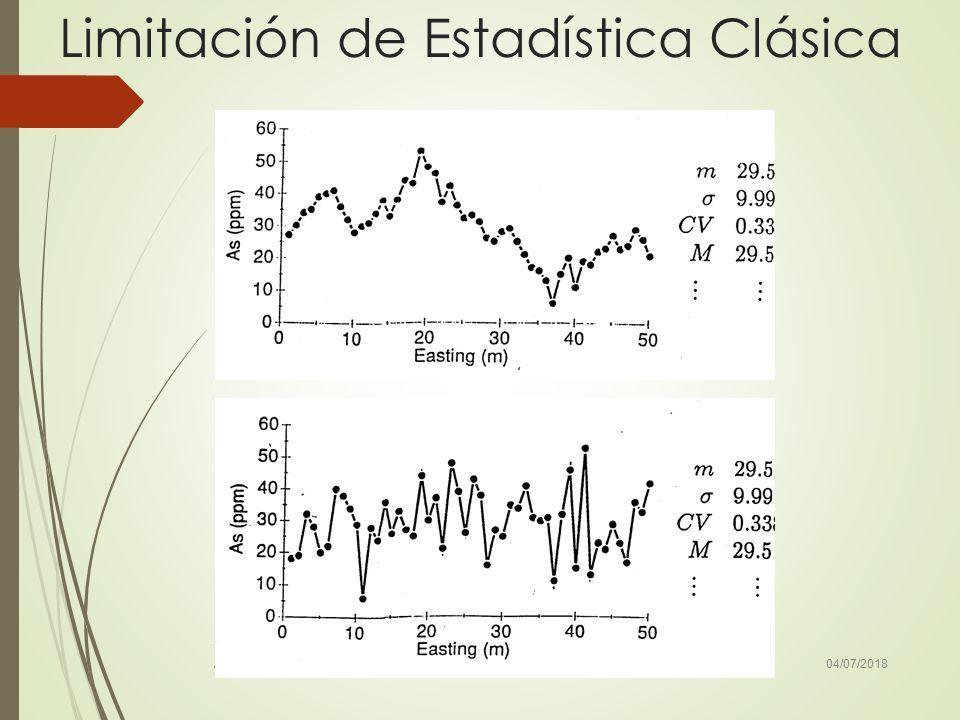

2 Limitación de Estadística Clásica 04/07/2018 A. Vásquez A.

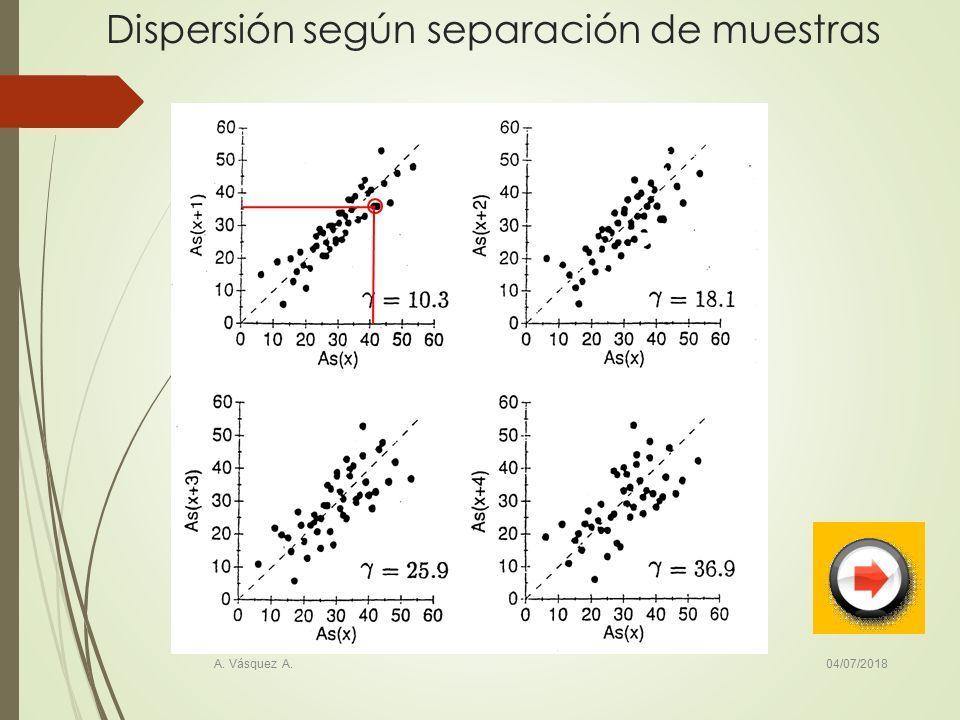

3 Dispersión según separación de muestras 04/07/2018 A. Vásquez A.

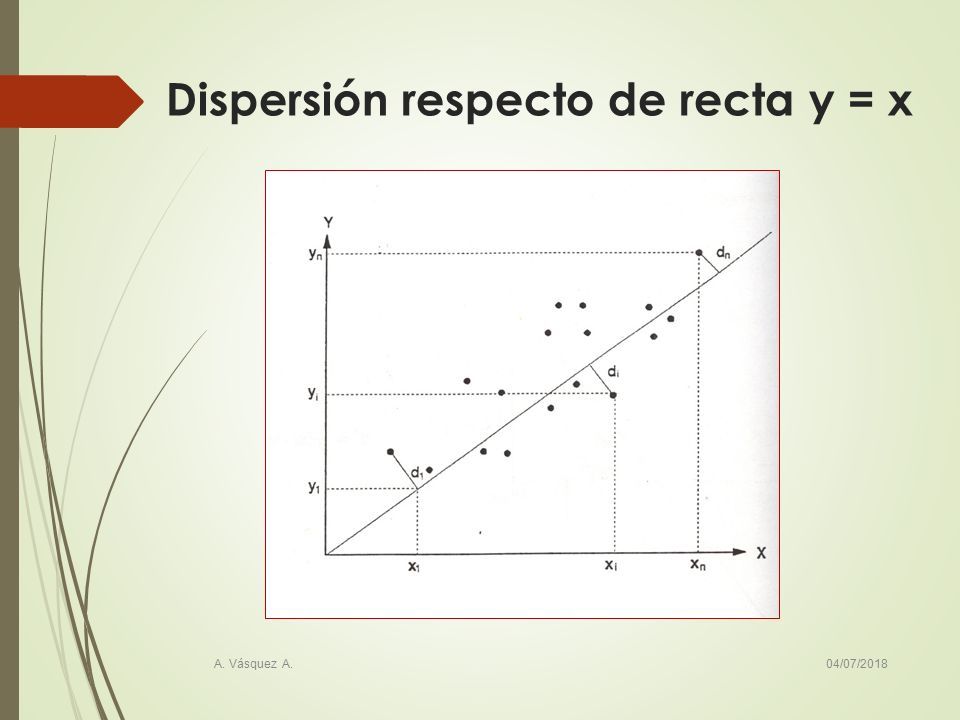

4 Dispersión respecto de recta y = x 04/07/2018 A. Vásquez A.

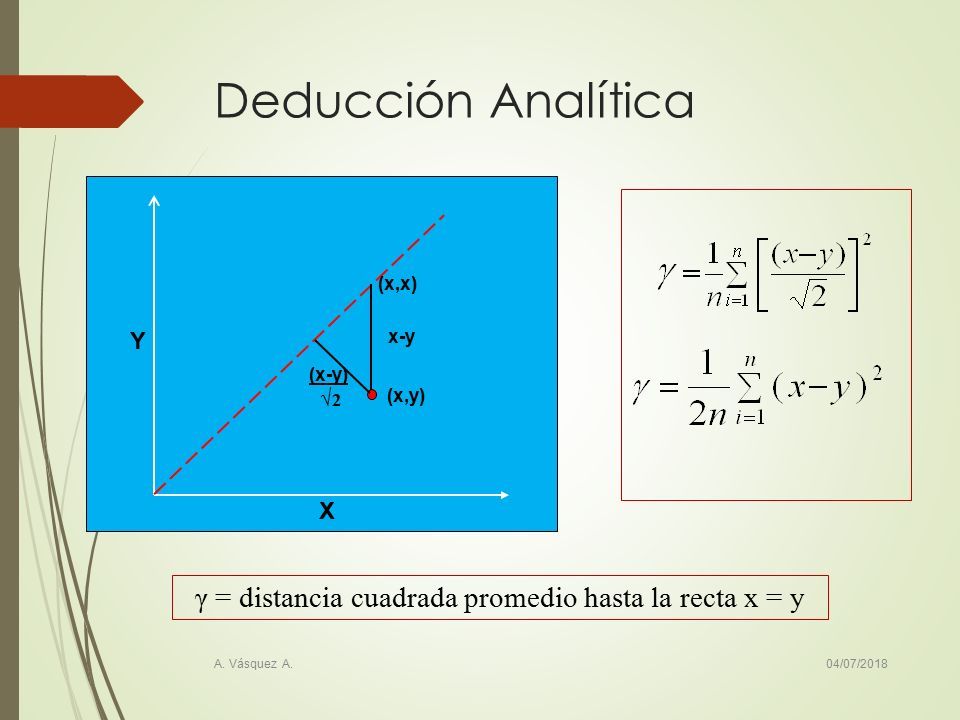

5 Deducción Analítica 04/07/2018 A. Vásquez A. (x,y) X Y (x,x) x-y (x-y) √ 2 γ = distancia cuadrada promedio hasta la recta x = y

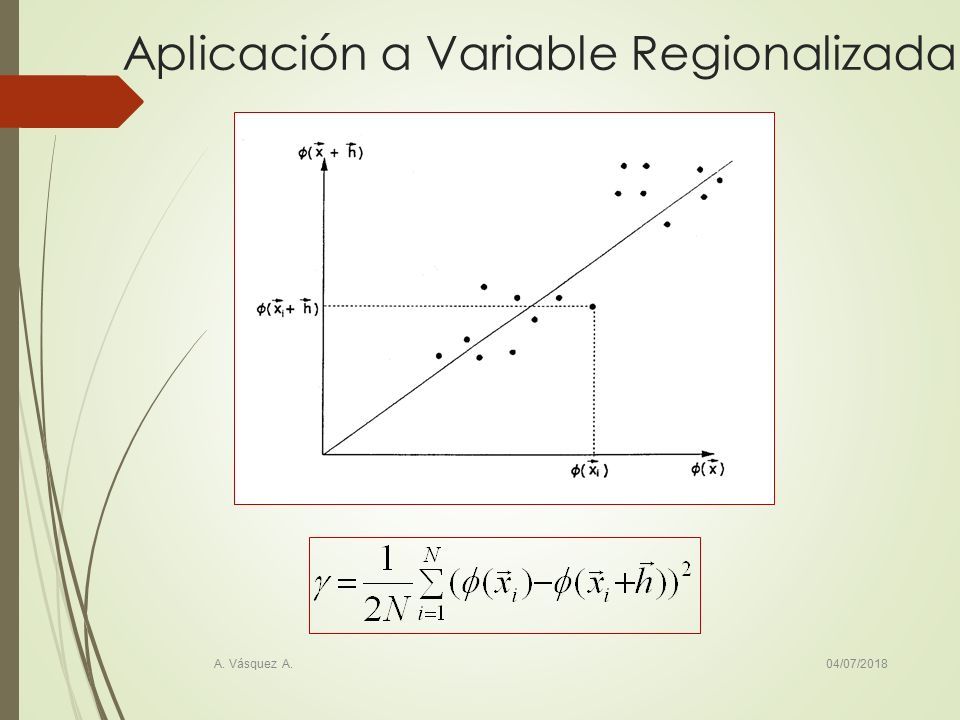

6 Aplicación a Variable Regionalizada 04/07/2018 A. Vásquez A.

7 04/07/2018 A. Vásquez A.

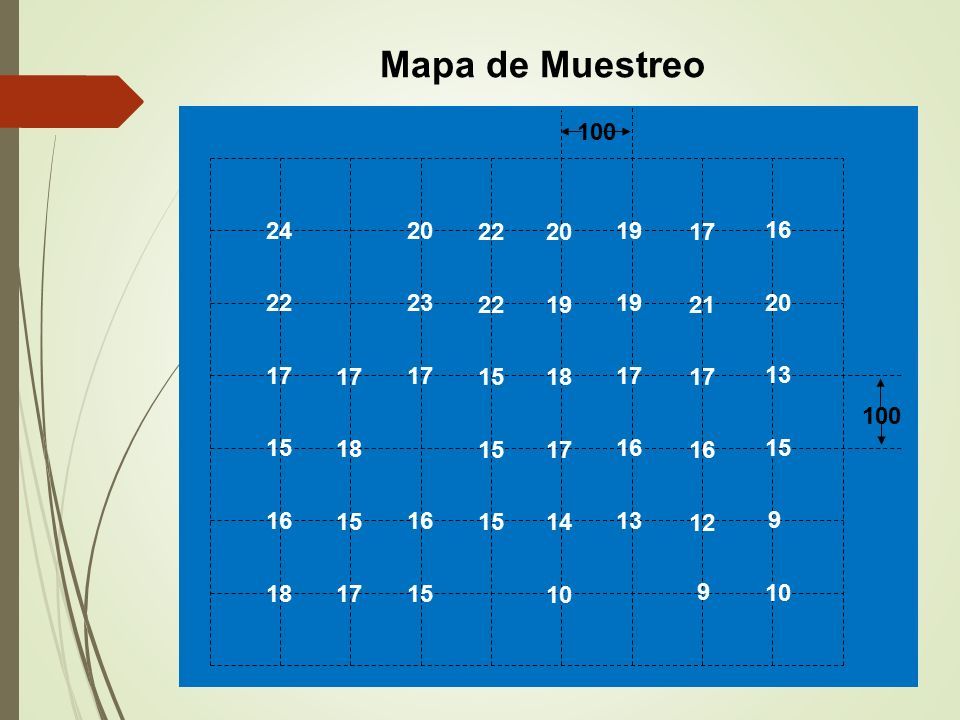

8 24 22 17 15 16 18 17 15 18 17 20 23 17 15 16 22 15 20 19 18 17 14 10 19 17 16 13 17 21 17 16 12 9 16 20 13 15 9 10 100 Mapa de Muestreo

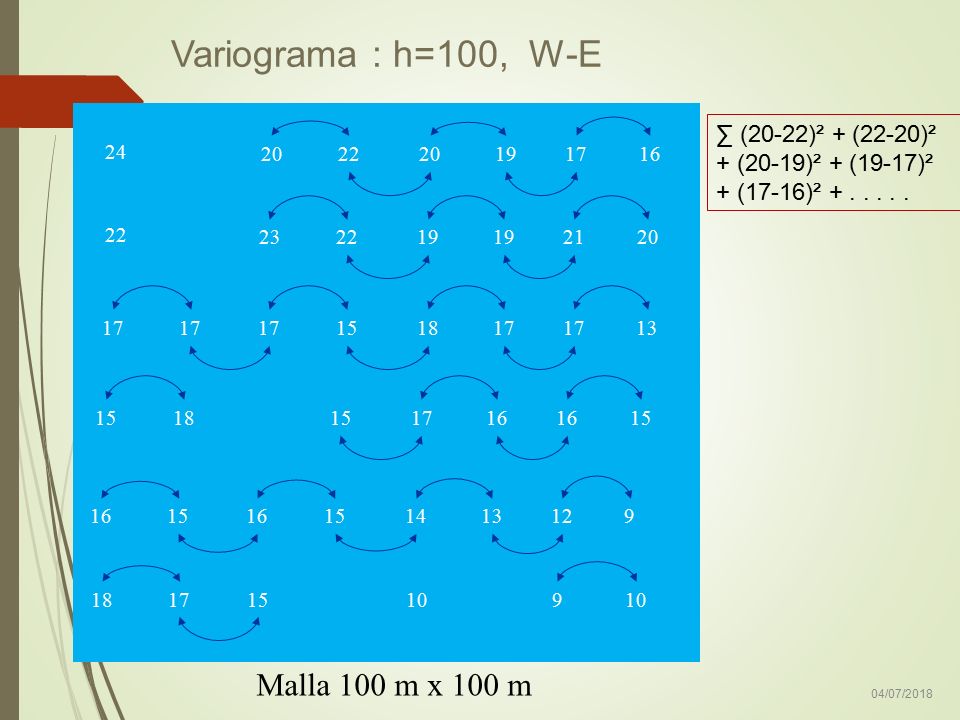

9 04/07/2018 Variograma : h=100, W-E Malla 100 m x 100 m 202219171620 232219212019 171517 131817 1516 15171518 161513129141615 910 1817 22 24 ∑ (20-22)² + (22-20)² + (20-19)² + (19-17)² + (17-16)² +.....

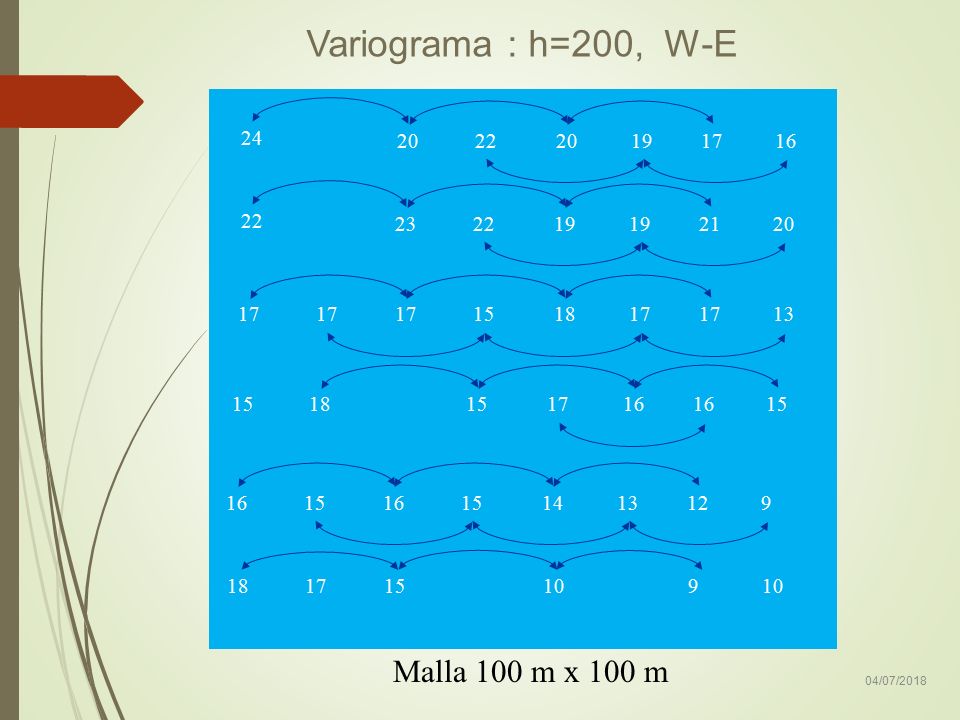

10 04/07/2018 Variograma : h=200, W-E Malla 100 m x 100 m 202219171620 232219212019 171517 131817 1516 15171518 161513129141615 910 1817 22 24

11 04/07/2018 Variograma: h=300, W-E Malla 100 m x 100 m 202219171620 232219212019 171517 131817 1516 15171518 161513129141615 910 1817 22 24

12 100 200 300 400500 Distancia entre muestras (mts) Variograma (%)² 5 10 15 Este-Oeste Distancia muestras (mts) Variograma (%)²Número de Pares 1001.4636 2003.3033 3004.3127 4006.7023 Variograma Experimental

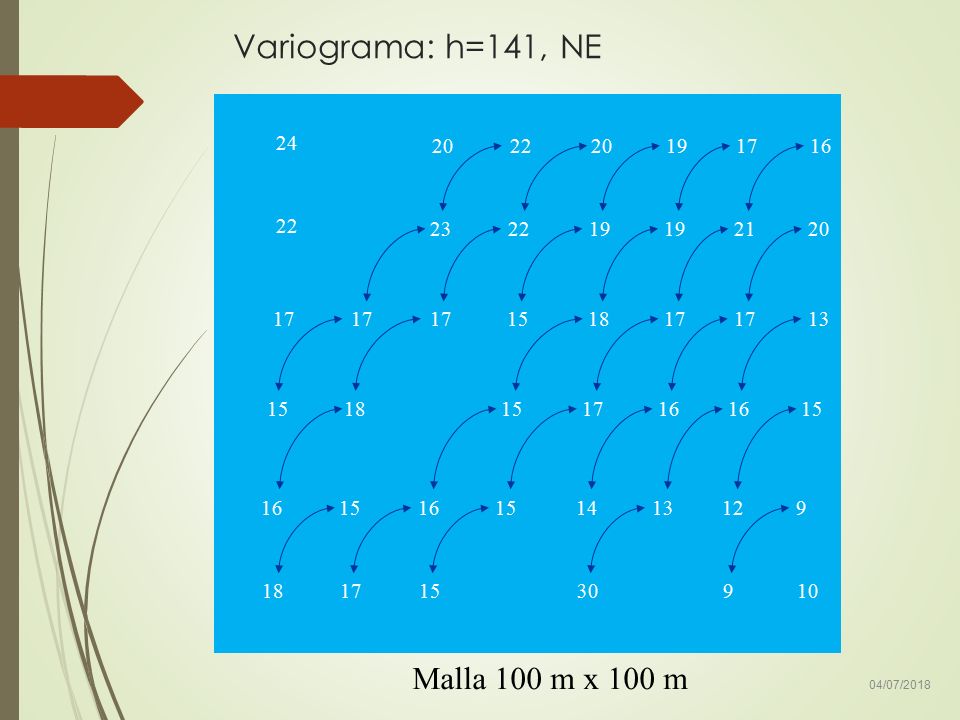

13 Variograma: h=141, NE 04/07/2018 Malla 100 m x 100 m 202219171620 232219212019 171517 131817 1516 15171518 161513129141615 910301817 22 24

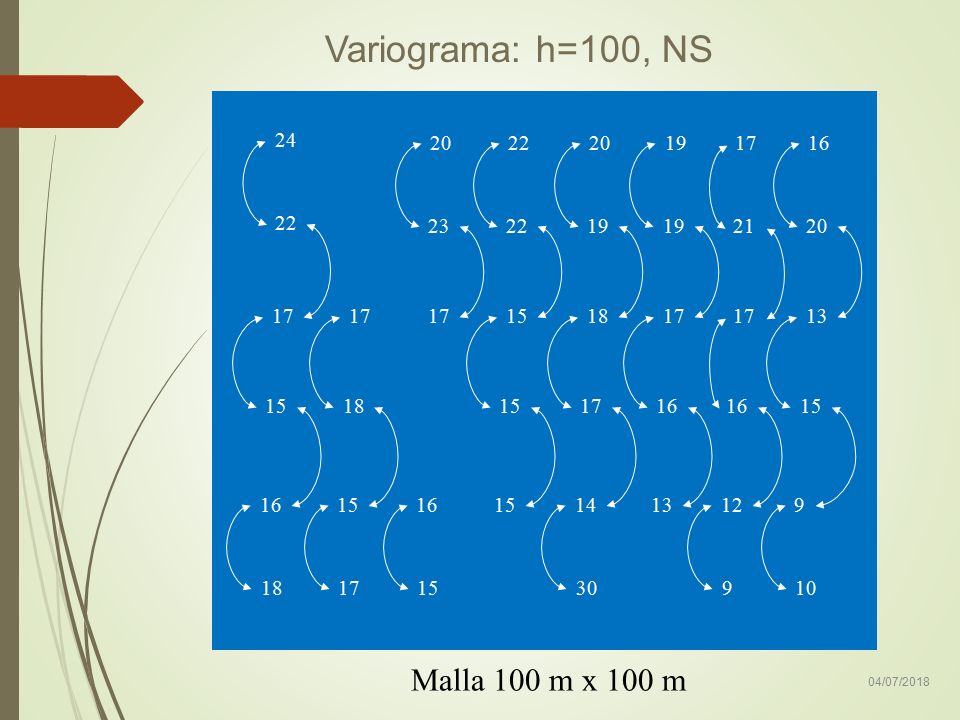

14 04/07/2018 Variograma: h=100, NS Malla 100 m x 100 m 202219171620 232219212019 171517 131817 1516 15171518 161513129141615 910301817 22 24

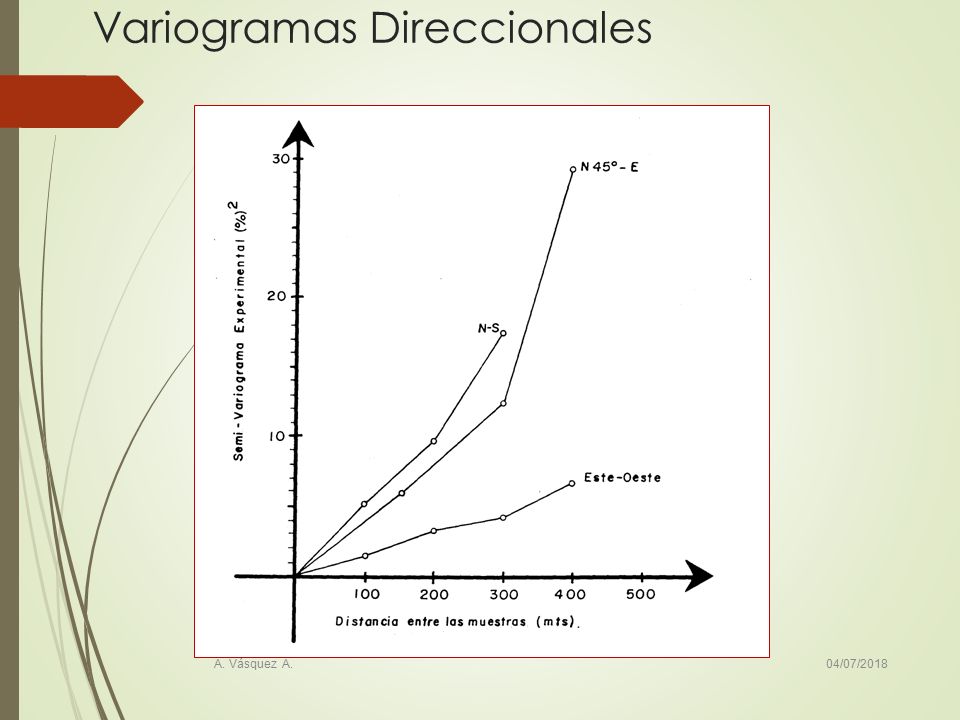

15 Variogramas Direccionales 04/07/2018 A. Vásquez A.

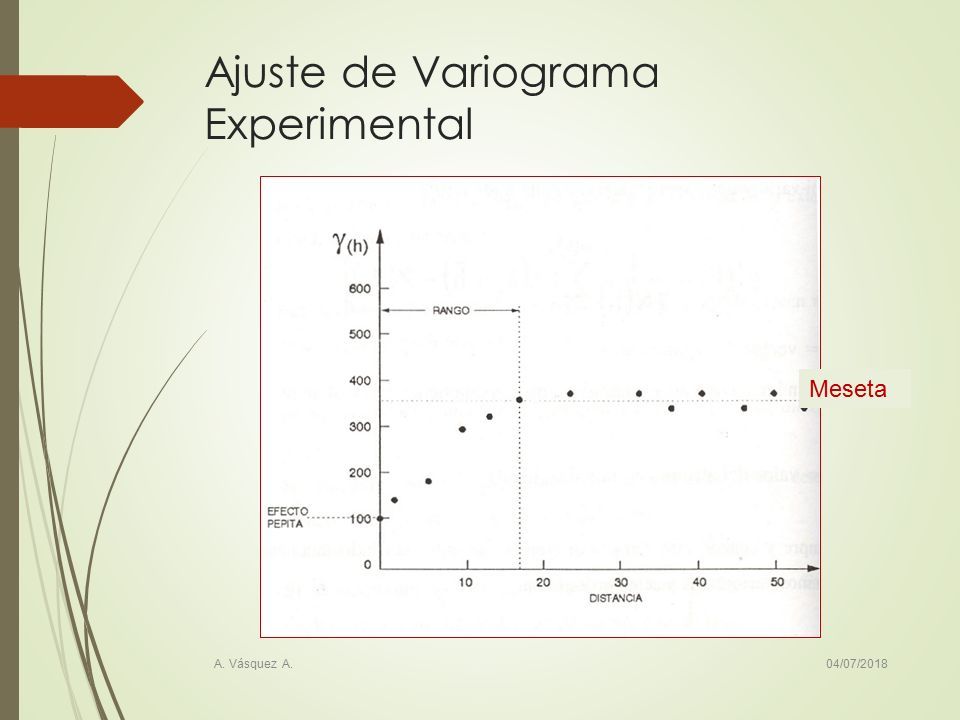

16 Ajuste de Variograma Experimental 04/07/2018 A. Vásquez A. Meseta

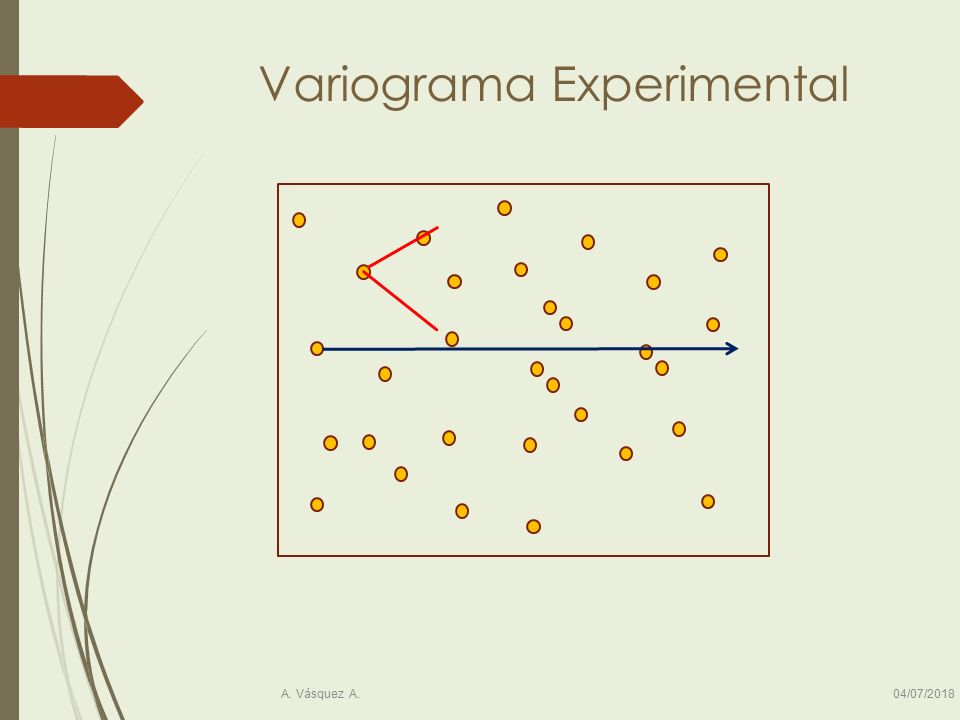

17 Variograma Experimental 04/07/2018 A. Vásquez A.

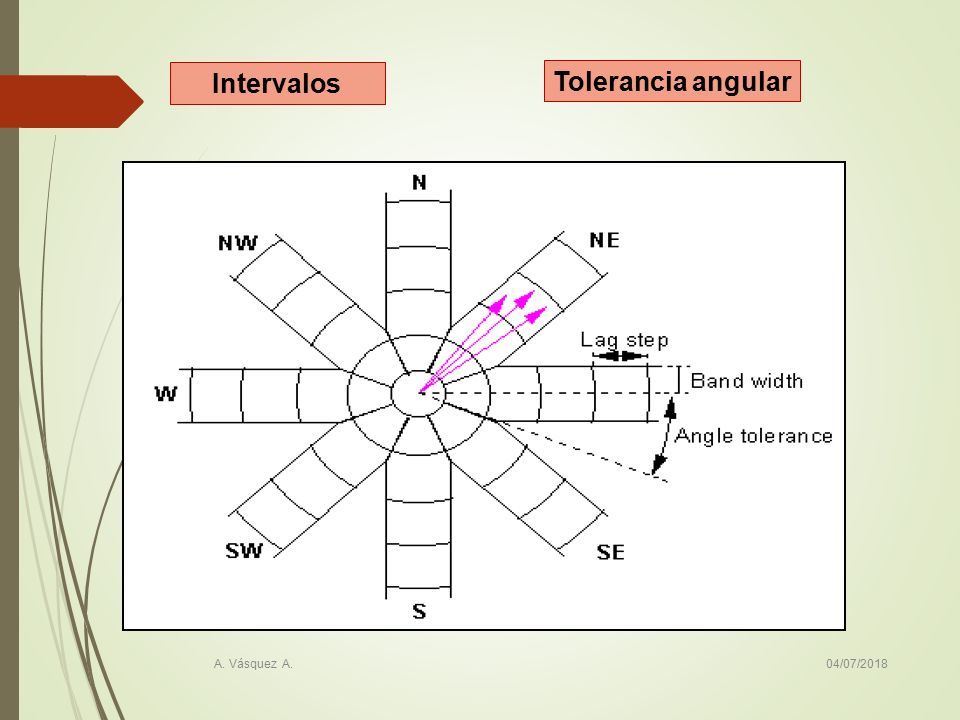

18 04/07/2018 A. Vásquez A. Tolerancia angular Intervalos

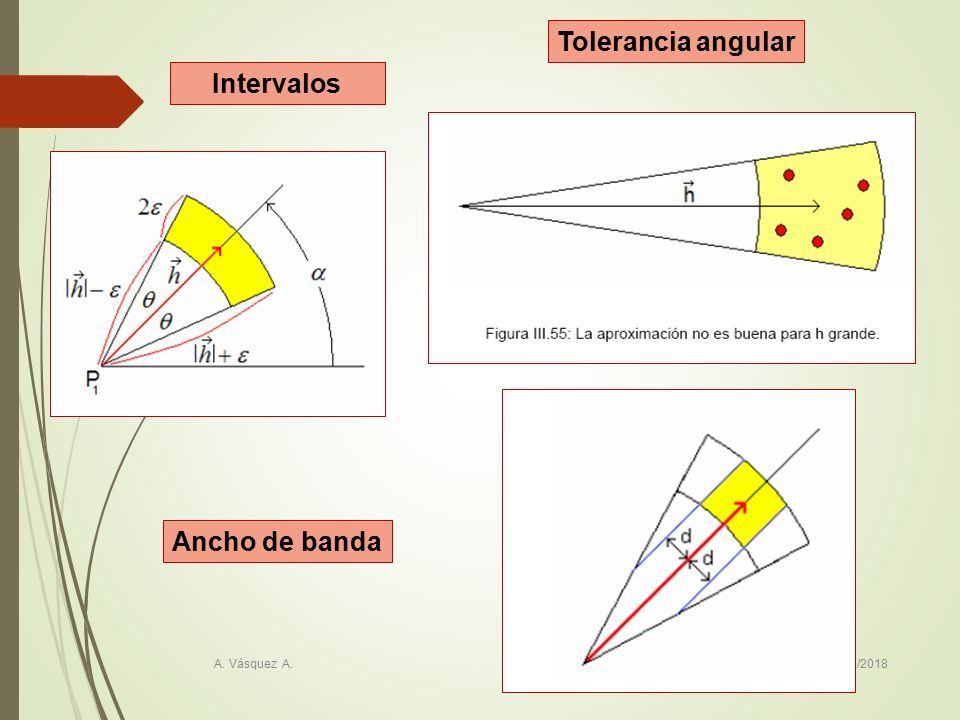

19 04/07/2018 A. Vásquez A. Tolerancia angular Intervalos Ancho de banda

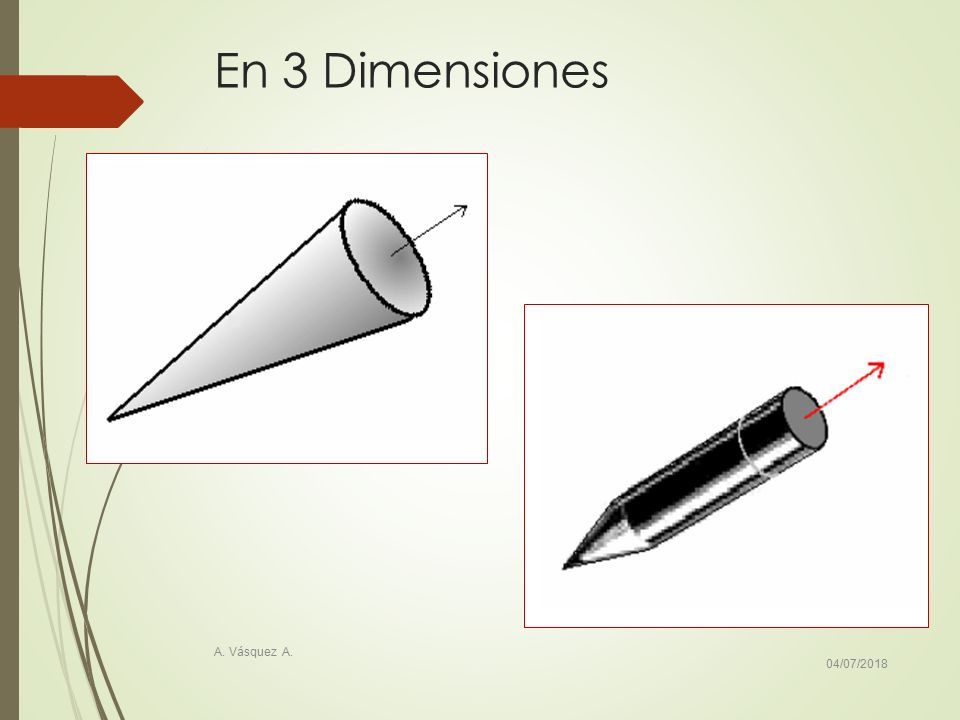

20 En 3 Dimensiones 04/07/2018 A. Vásquez A.

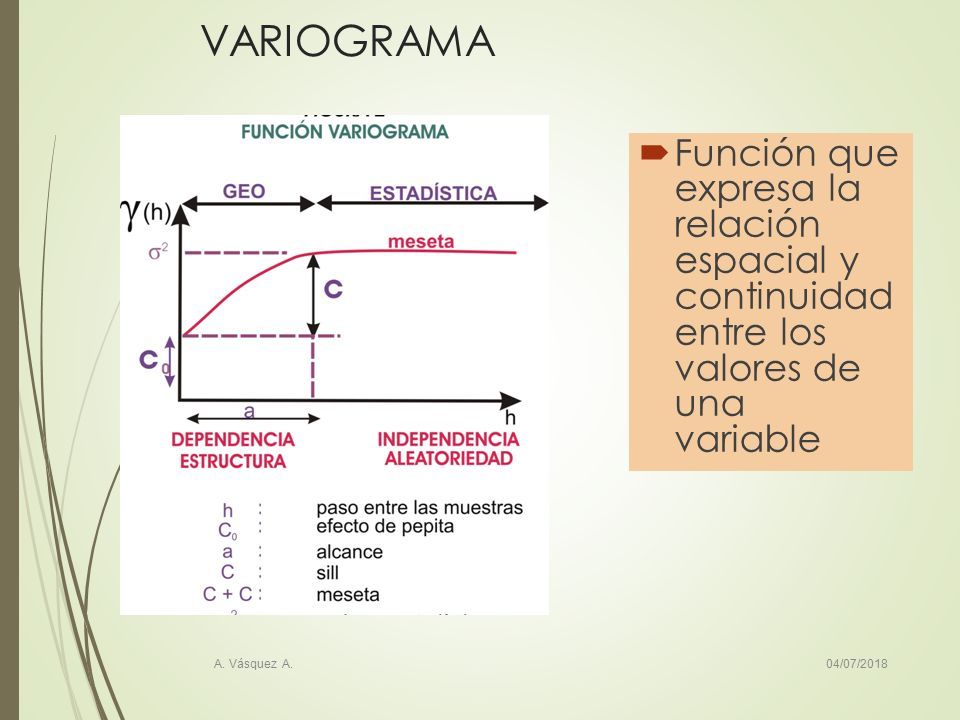

21 VARIOGRAMA  Función que expresa la relación espacial y continuidad entre los valores de una variable 04/07/2018 A. Vásquez A.

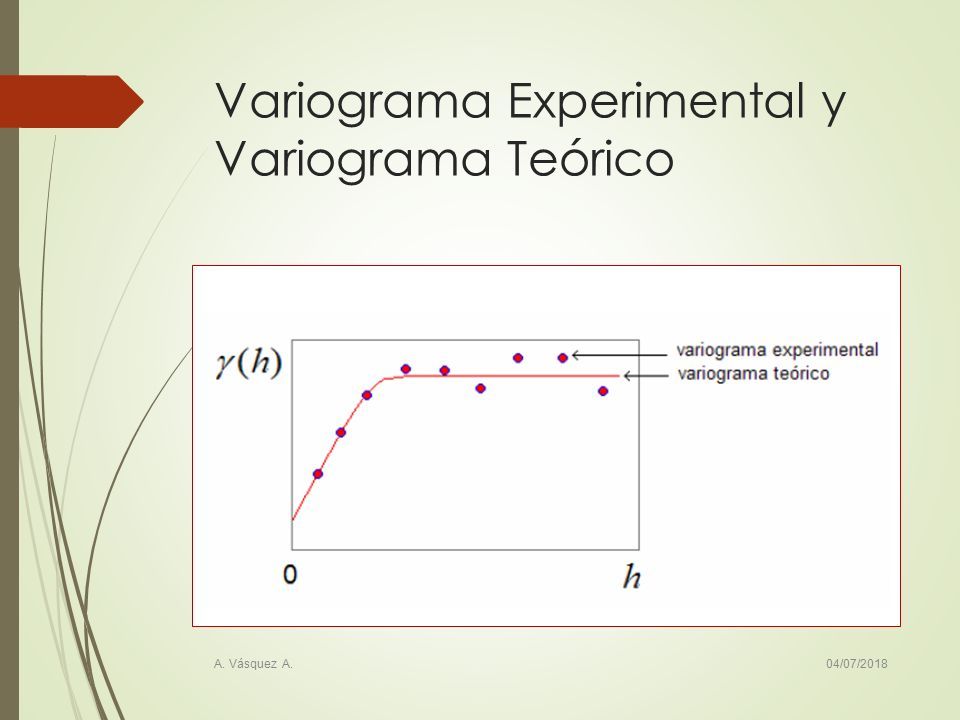

22 Variograma Experimental y Variograma Teórico 04/07/2018 A. Vásquez A.

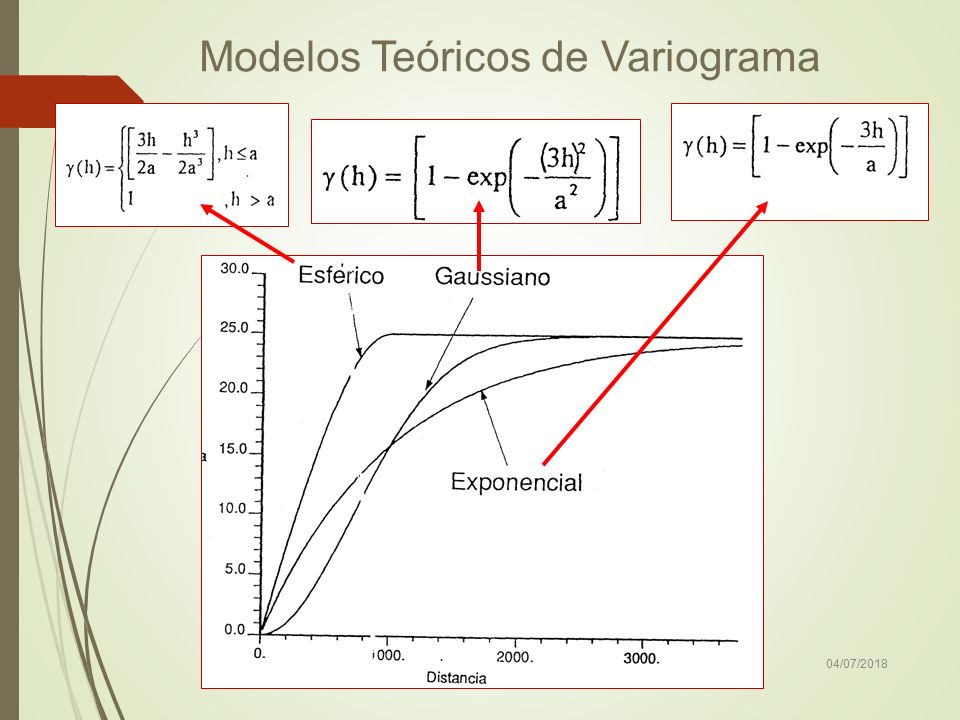

23 04/07/2018 A. Vásquez A. Modelos Teóricos de Variograma

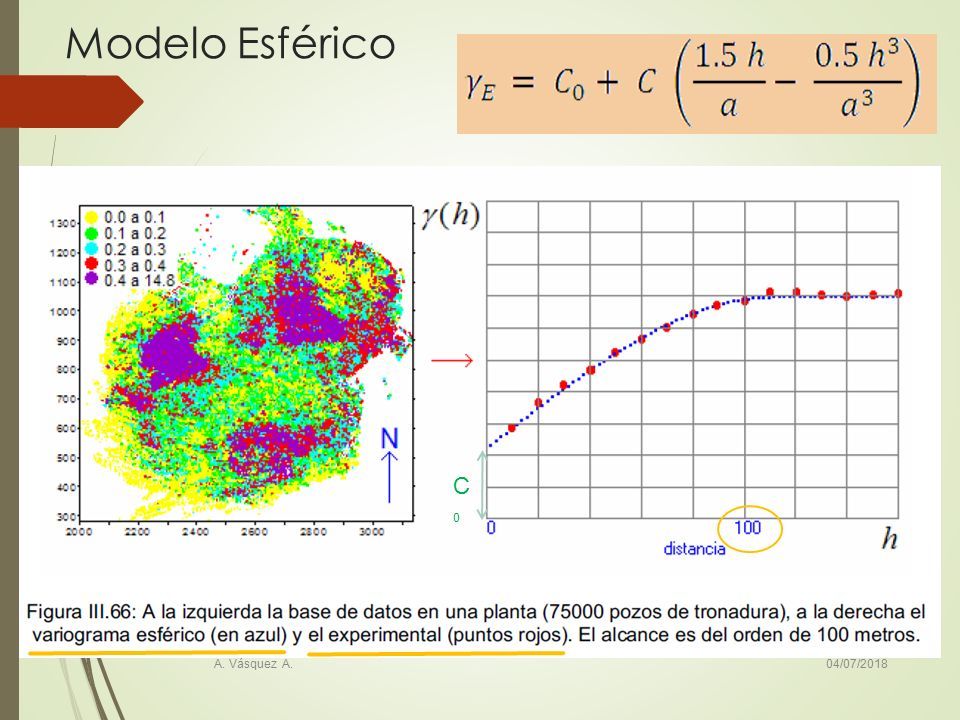

24 Modelo Esférico 04/07/2018 A. Vásquez A. C0C0

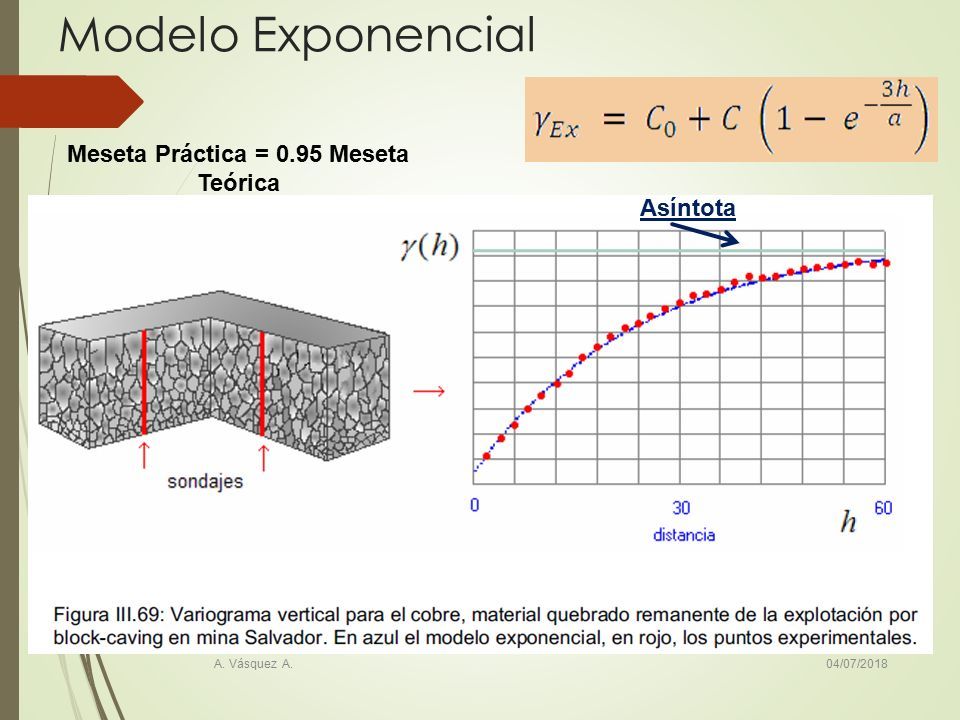

25 Modelo Exponencial 04/07/2018 A. Vásquez A. Meseta Práctica = 0.95 Meseta Teórica Asíntota

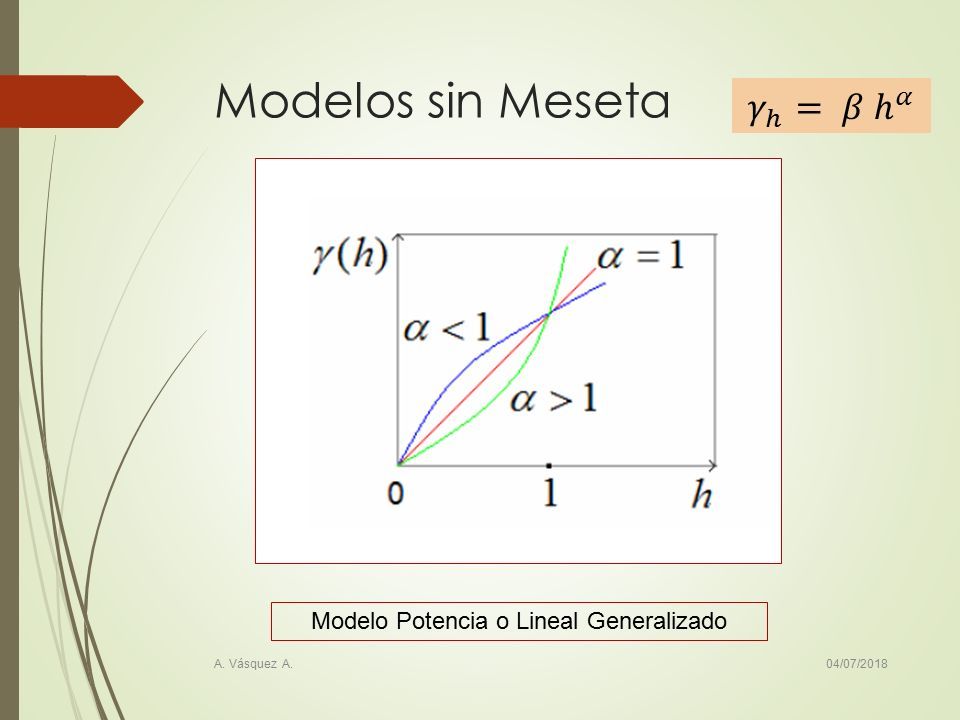

26 Modelos sin Meseta 04/07/2018 A. Vásquez A. Modelo Potencia o Lineal Generalizado

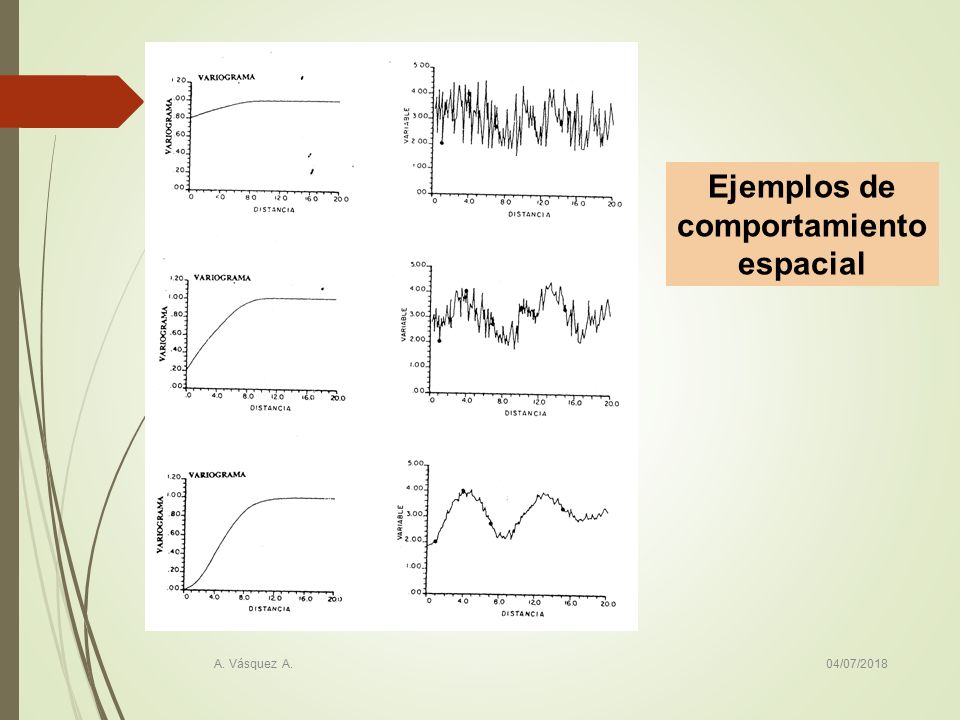

27 04/07/2018 A. Vásquez A. Ejemplos de comportamiento espacial

28 Limitación de Estadística Clásica 04/07/2018 A. Vásquez A.
