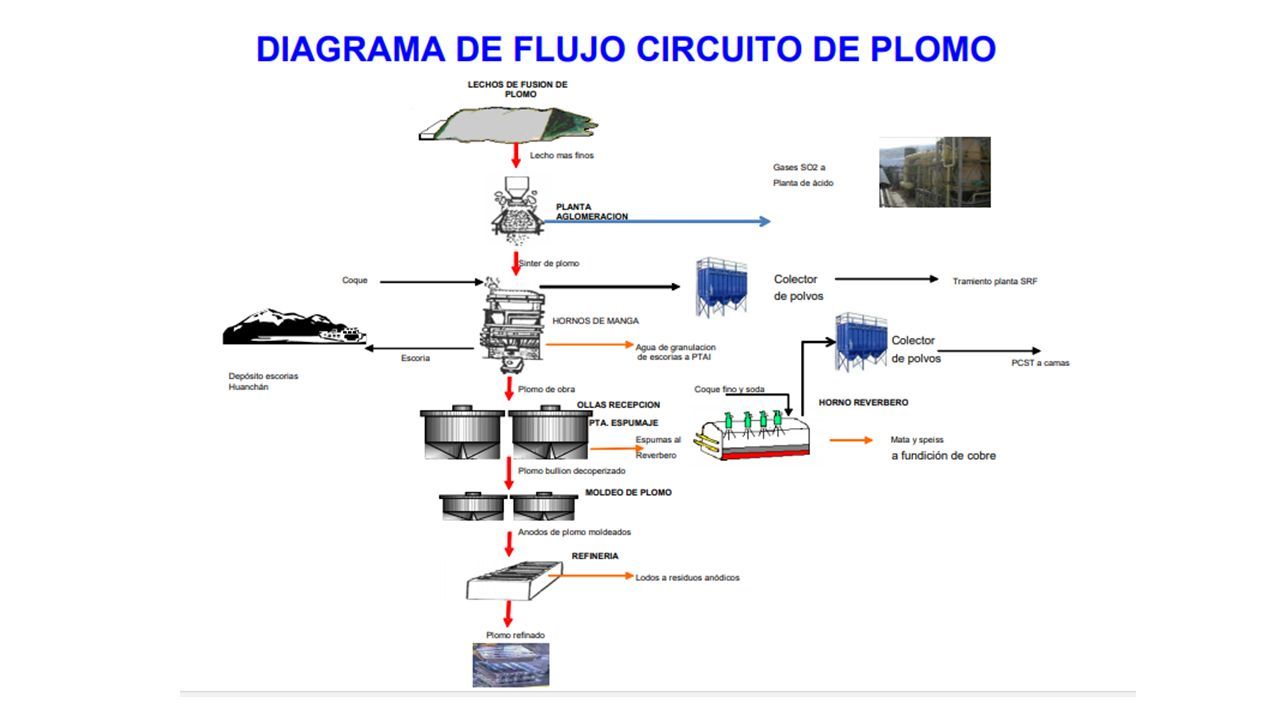

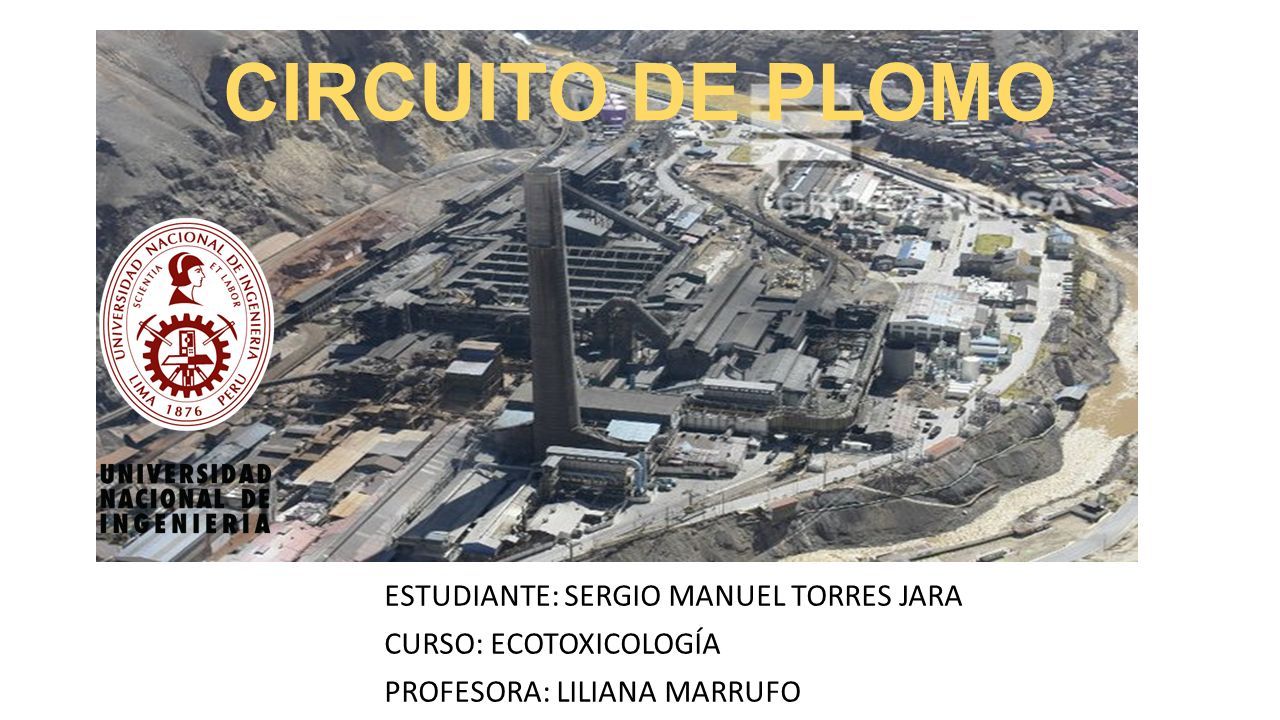

CIRCUITO DE PLOMO ESTUDIANTE: SERGIO MANUEL TORRES JARA CURSO: ECOTOXICOLOGÍA PROFESORA: LILIANA MARRUFO
3

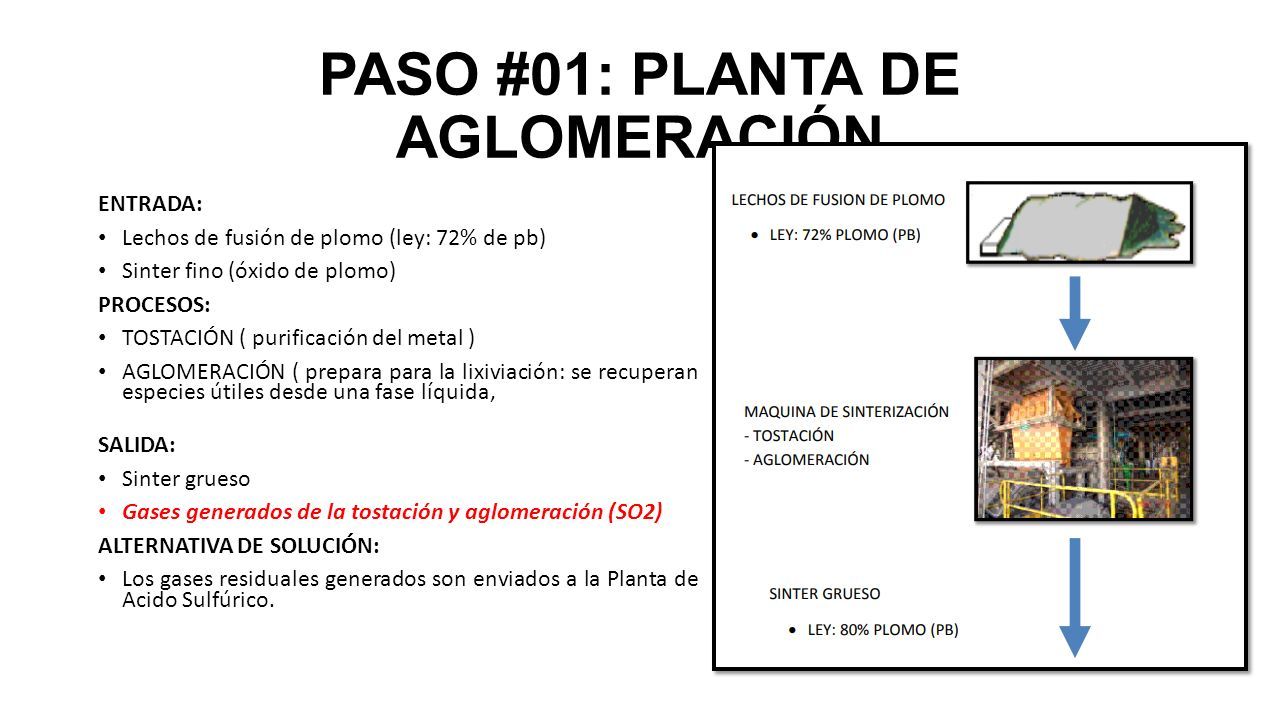

PASO #01: PLANTA DE AGLOMERACIÓN ENTRADA: Lechos de fusión de plomo (ley: 72% de pb) Sinter fino (óxido de plomo) PROCESOS: TOSTACIÓN ( purificación del metal ) AGLOMERACIÓN ( prepara para la lixiviación: se recuperan especies útiles desde una fase líquida, SALIDA: Sinter grueso Gases generados de la tostación y aglomeración (SO2) ALTERNATIVA DE SOLUCIÓN: Los gases residuales generados son enviados a la Planta de Acido Sulfúrico.
4

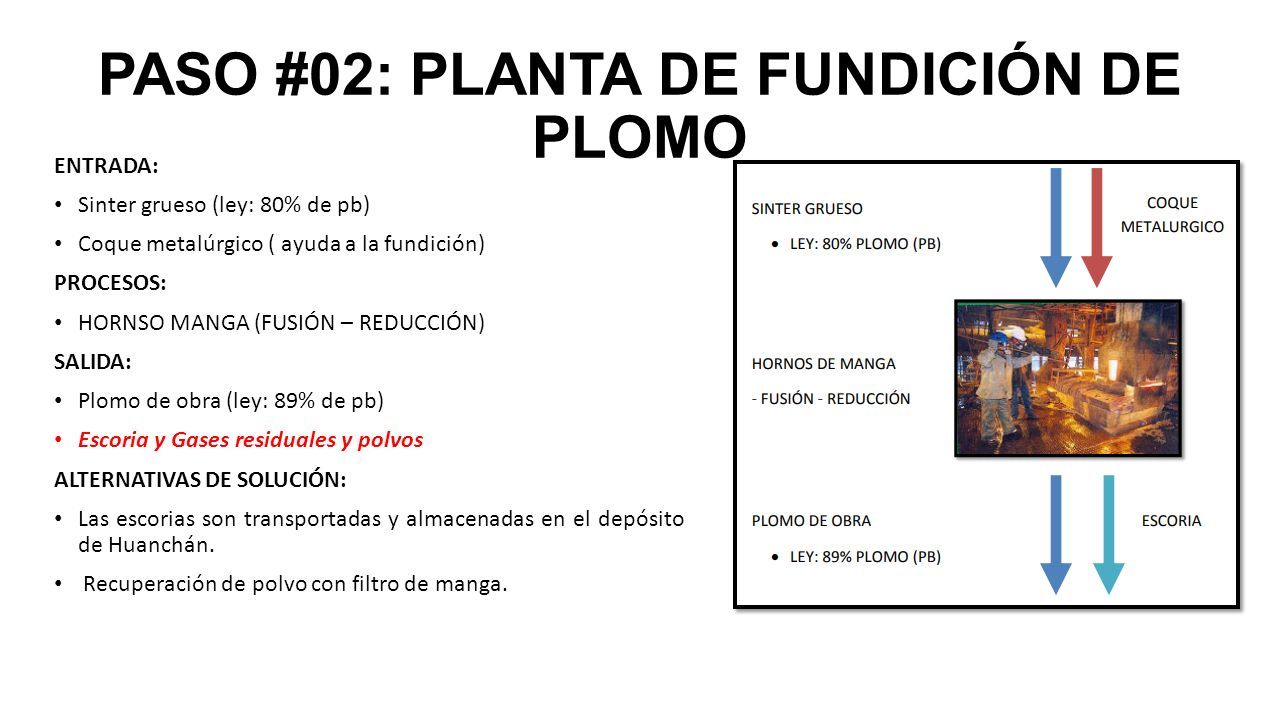

PASO #02: PLANTA DE FUNDICIÓN DE PLOMO ENTRADA: Sinter grueso (ley: 80% de pb) Coque metalúrgico ( ayuda a la fundición) PROCESOS: HORNSO MANGA (FUSIÓN – REDUCCIÓN) SALIDA: Plomo de obra (ley: 89% de pb) Escoria y Gases residuales y polvos ALTERNATIVAS DE SOLUCIÓN: Las escorias son transportadas y almacenadas en el depósito de Huanchán. Recuperación de polvo con filtro de manga.
5

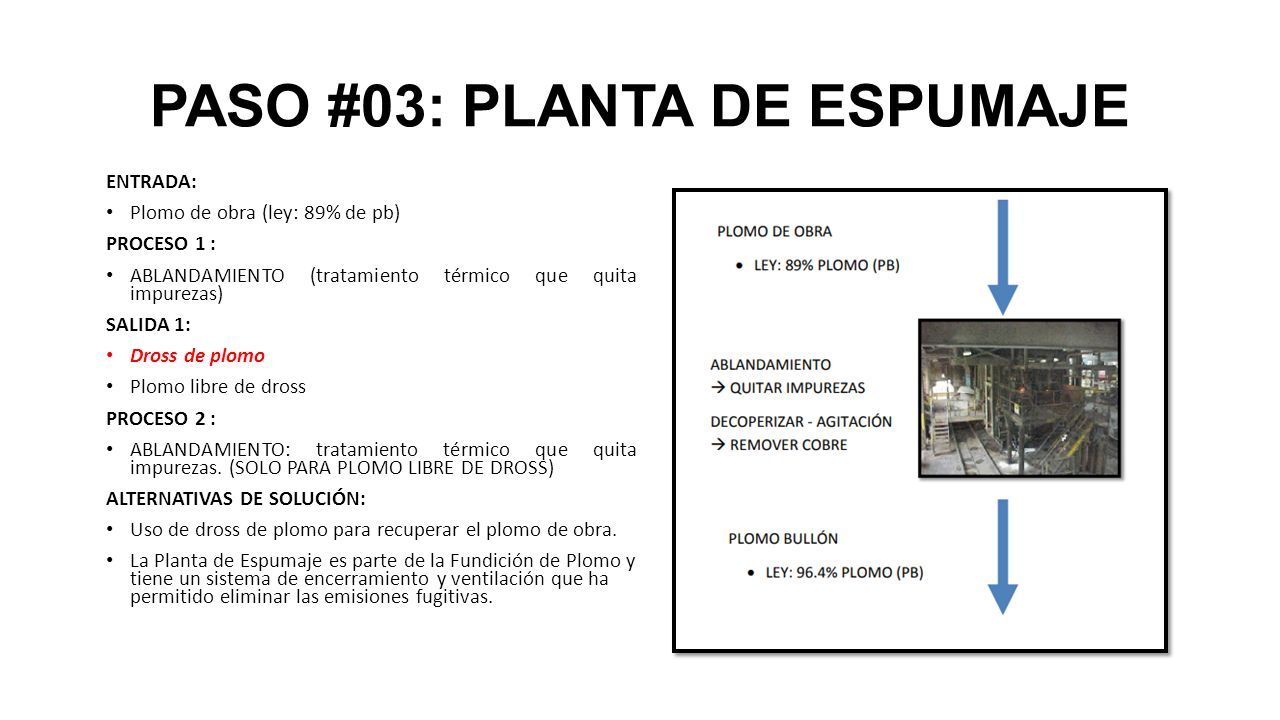

PASO #03: PLANTA DE ESPUMAJE ENTRADA: Plomo de obra (ley: 89% de pb) PROCESO 1 : ABLANDAMIENTO (tratamiento térmico que quita impurezas) SALIDA 1: Dross de plomo Plomo libre de dross PROCESO 2 : ABLANDAMIENTO: tratamiento térmico que quita impurezas. (SOLO PARA PLOMO LIBRE DE DROSS) ALTERNATIVAS DE SOLUCIÓN: Uso de dross de plomo para recuperar el plomo de obra. La Planta de Espumaje es parte de la Fundición de Plomo y tiene un sistema de encerramiento y ventilación que ha permitido eliminar las emisiones fugitivas.
6
PASO #04: PLANTA DE MODELO ENTRADA: Plomo bullón ( ley: 96.4% de pb) PROCESOS: TOMAMESAS ( moldeado de pb) SALIDA: Ánodos con 96.4% de pb.
7

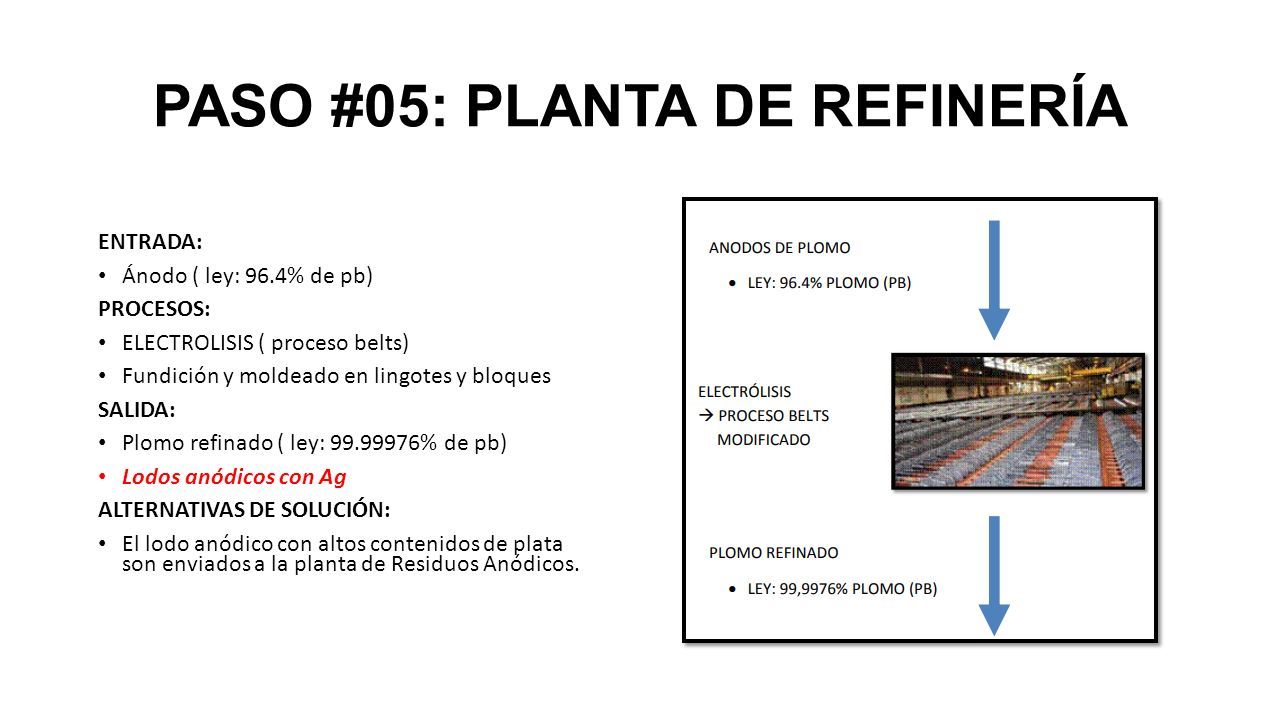

PASO #05: PLANTA DE REFINERÍA ENTRADA: Ánodo ( ley: 96.4% de pb) PROCESOS: ELECTROLISIS ( proceso belts) Fundición y moldeado en lingotes y bloques SALIDA: Plomo refinado ( ley: 99.99976% de pb) Lodos anódicos con Ag ALTERNATIVAS DE SOLUCIÓN: El lodo anódico con altos contenidos de plata son enviados a la planta de Residuos Anódicos.
