PF9308 – Conceptos iniciales de las ecuaciones diferenciales Luis Quirós.

Presentación del tema: "PF9308 – Conceptos iniciales de las ecuaciones diferenciales Luis Quirós."— Transcripción de la presentación:

1 PF9308 – Conceptos iniciales de las ecuaciones diferenciales Luis Quirós

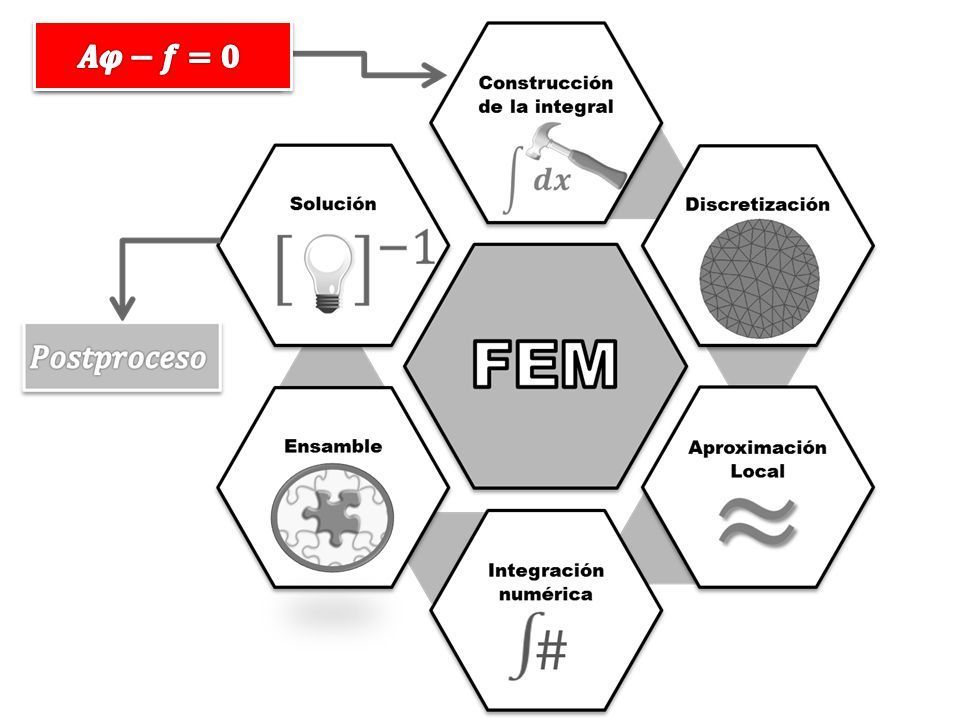

2

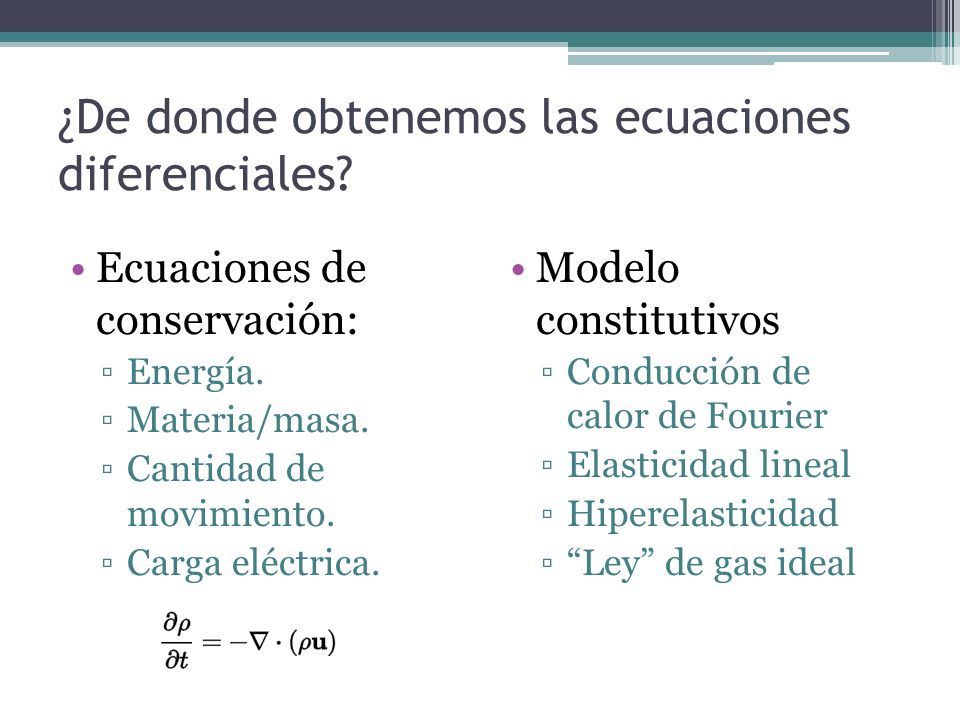

3 ¿De donde obtenemos las ecuaciones diferenciales? Ecuaciones de conservación: ▫Energía. ▫Materia/masa. ▫Cantidad de movimiento. ▫Carga eléctrica. Modelo constitutivos ▫Conducción de calor de Fourier ▫Elasticidad lineal ▫Hiperelasticidad ▫“Ley” de gas ideal

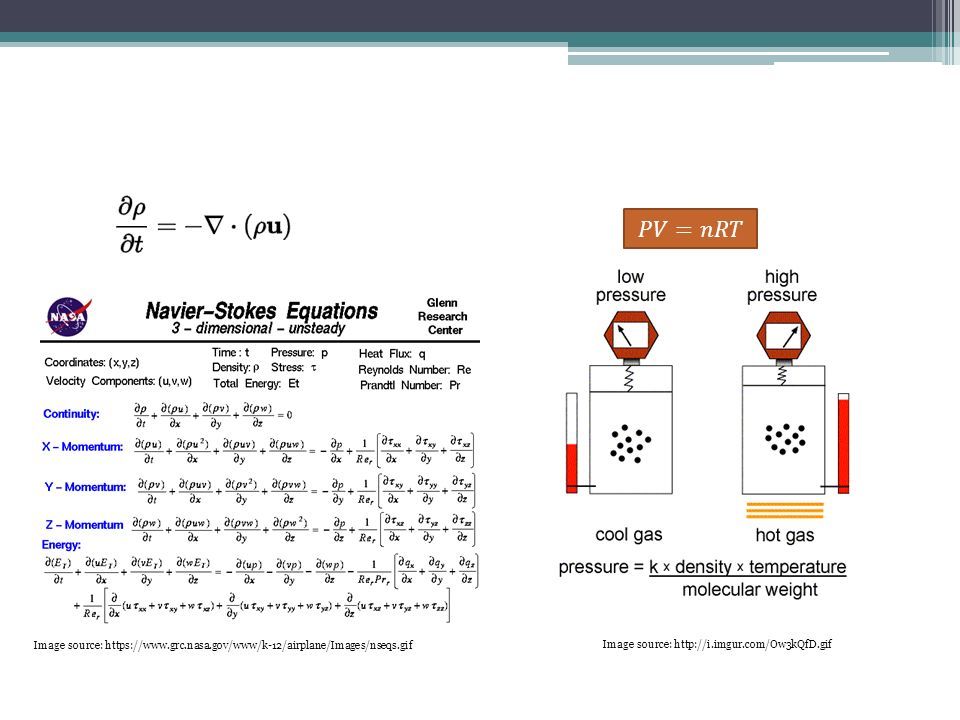

4 Image source: http://i.imgur.com/Ow3kQfD.gif Image source: https://www.grc.nasa.gov/www/k-12/airplane/Images/nseqs.gif

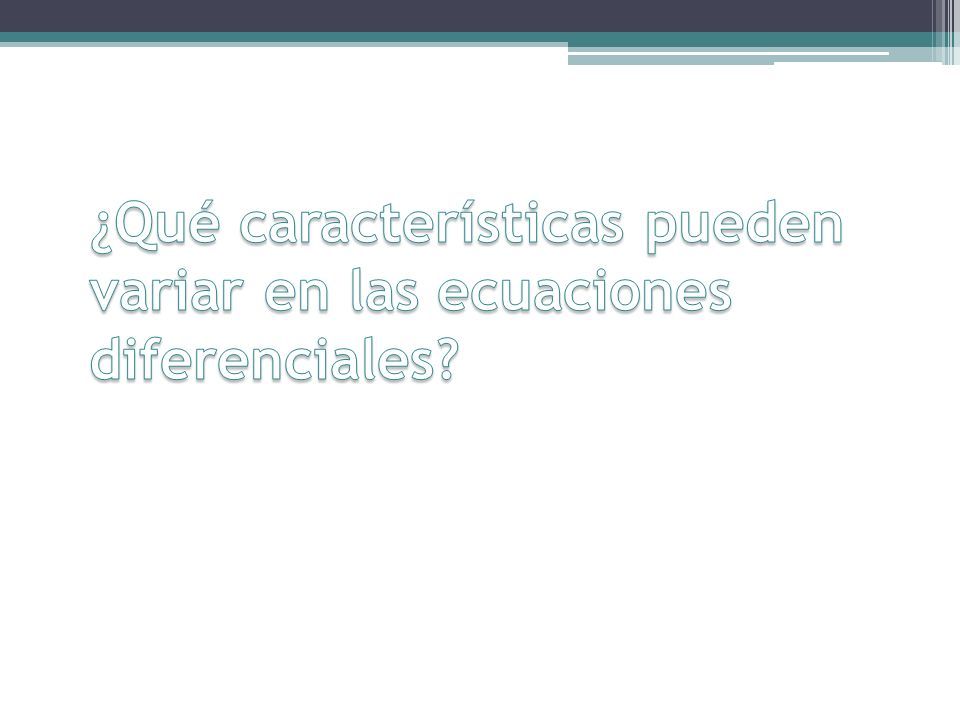

5

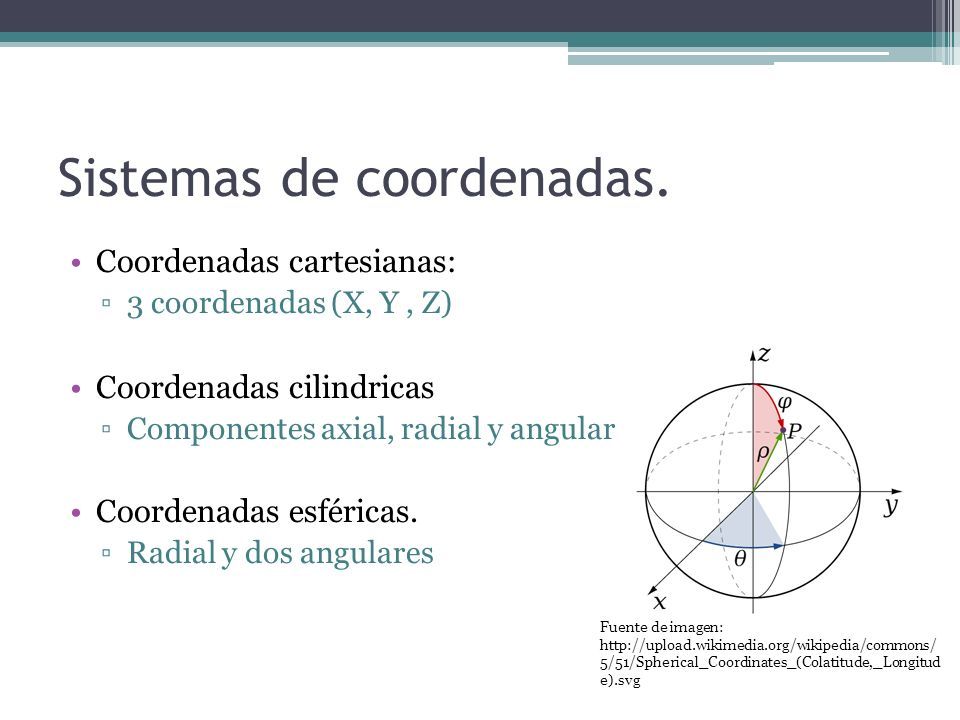

6 Sistemas de coordenadas. Coordenadas cartesianas: ▫3 coordenadas (X, Y, Z) Coordenadas cilindricas ▫Componentes axial, radial y angular Coordenadas esféricas. ▫Radial y dos angulares Fuente de imagen: http://upload.wikimedia.org/wikipedia/commons/ 5/51/Spherical_Coordinates_(Colatitude,_Longitud e).svg

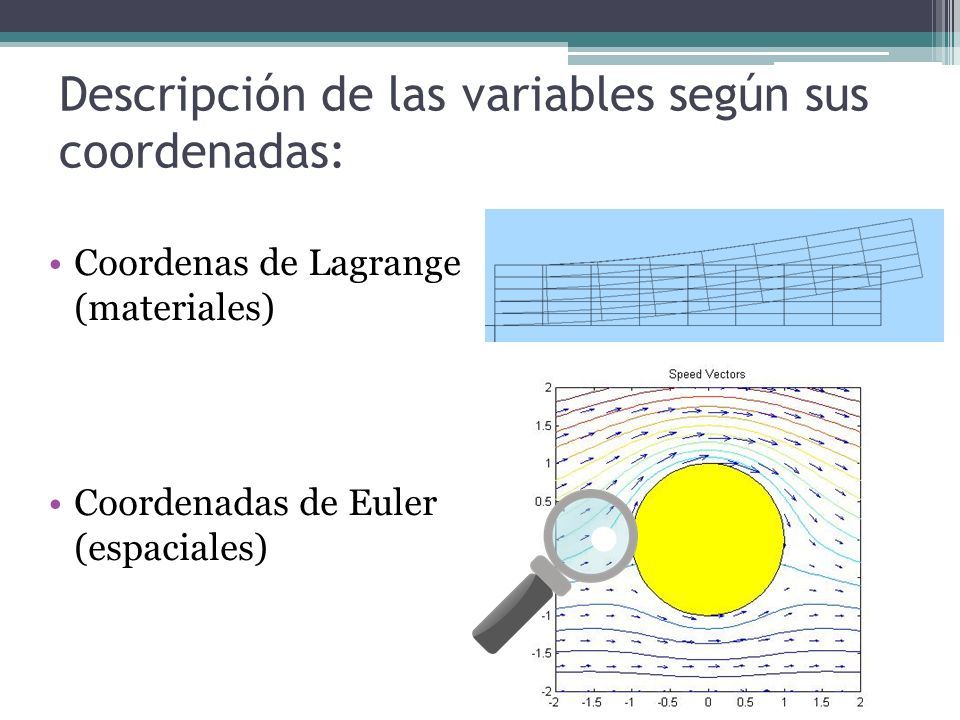

7 Descripción de las variables según sus coordenadas: Coordenas de Lagrange (materiales) Coordenadas de Euler (espaciales)

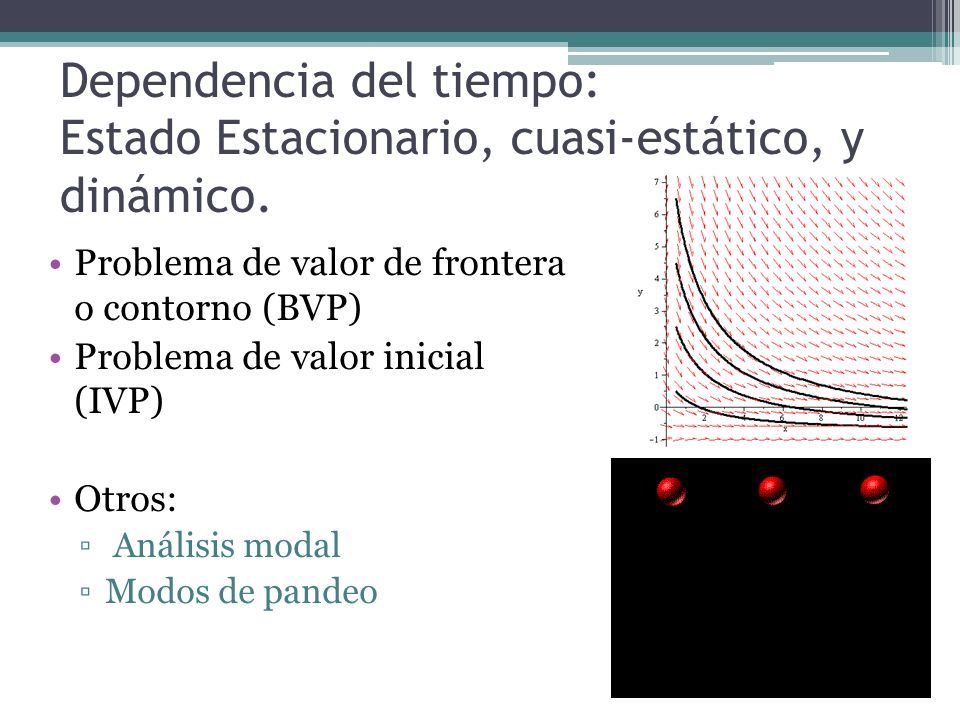

8 Dependencia del tiempo: Estado Estacionario, cuasi-estático, y dinámico. Problema de valor de frontera o contorno (BVP) Problema de valor inicial (IVP) Otros: ▫ Análisis modal ▫Modos de pandeo

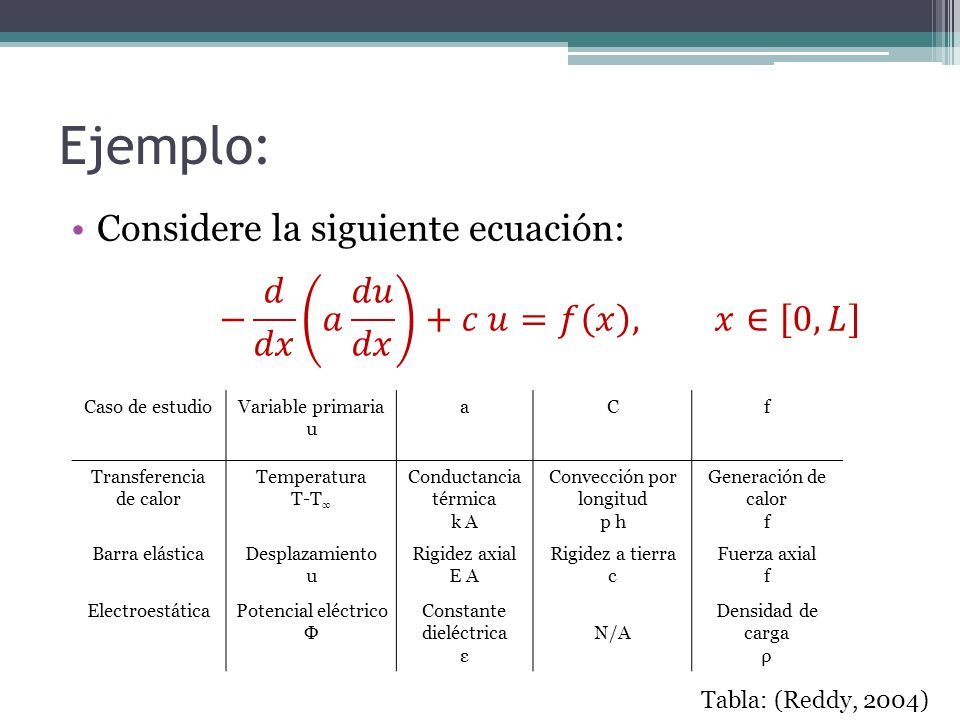

9 Ejemplo: Considere la siguiente ecuación: Caso de estudioVariable primaria u aCf Transferencia de calor Temperatura T-T ∞ Conductancia térmica k A Convección por longitud p h Generación de calor f Barra elásticaDesplazamiento u Rigidez axial E A Rigidez a tierra c Fuerza axial f ElectroestáticaPotencial eléctrico Φ Constante dieléctrica ε N/A Densidad de carga ρ Tabla: (Reddy, 2004)

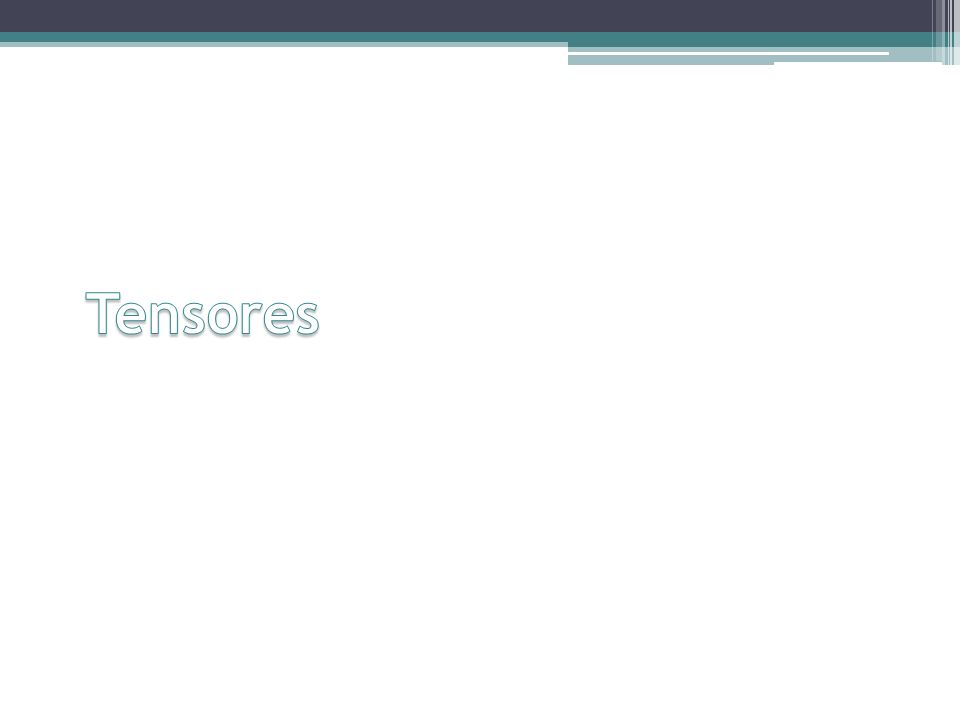

10

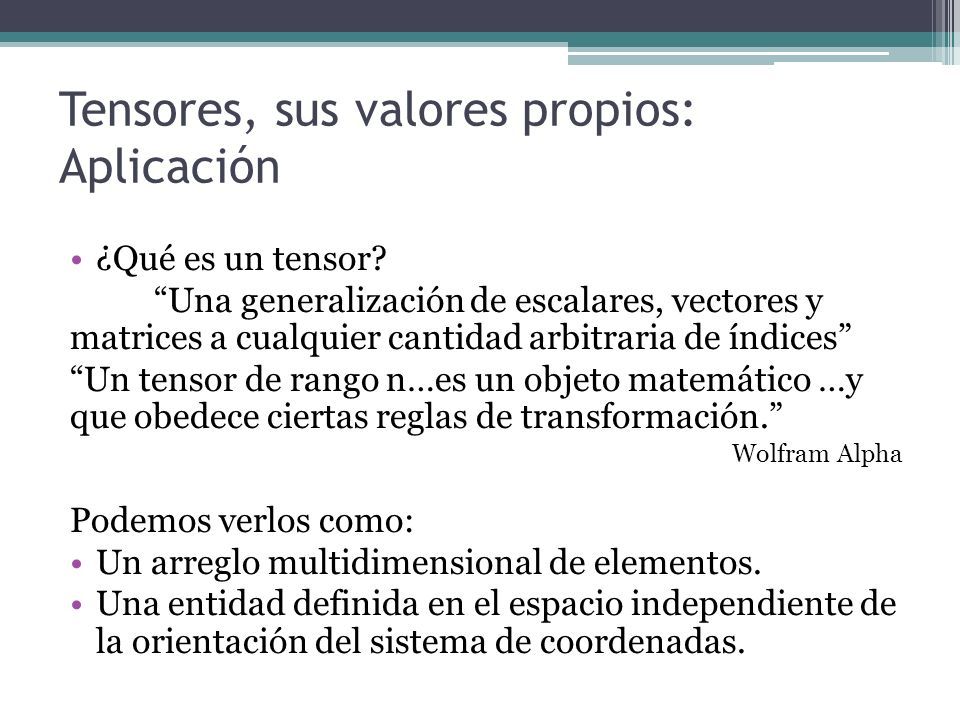

11 Tensores, sus valores propios: Aplicación ¿Qué es un tensor? “Una generalización de escalares, vectores y matrices a cualquier cantidad arbitraria de índices” “Un tensor de rango n…es un objeto matemático …y que obedece ciertas reglas de transformación.” Wolfram Alpha Podemos verlos como: Un arreglo multidimensional de elementos. Una entidad definida en el espacio independiente de la orientación del sistema de coordenadas.

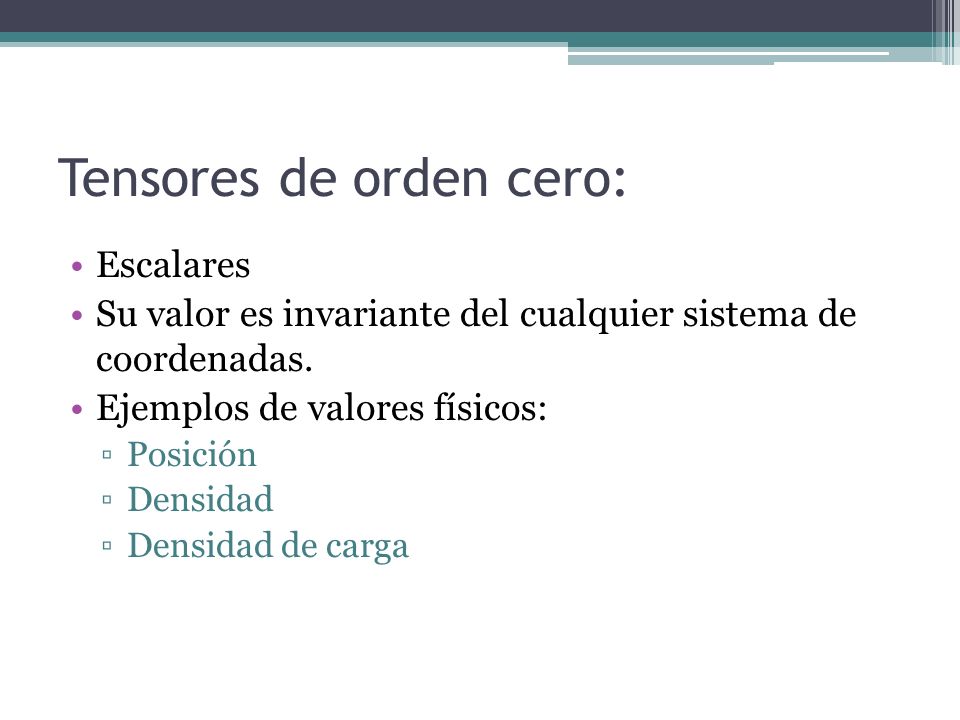

12 Tensores de orden cero: Escalares Su valor es invariante del cualquier sistema de coordenadas. Ejemplos de valores físicos: ▫Posición ▫Densidad ▫Densidad de carga

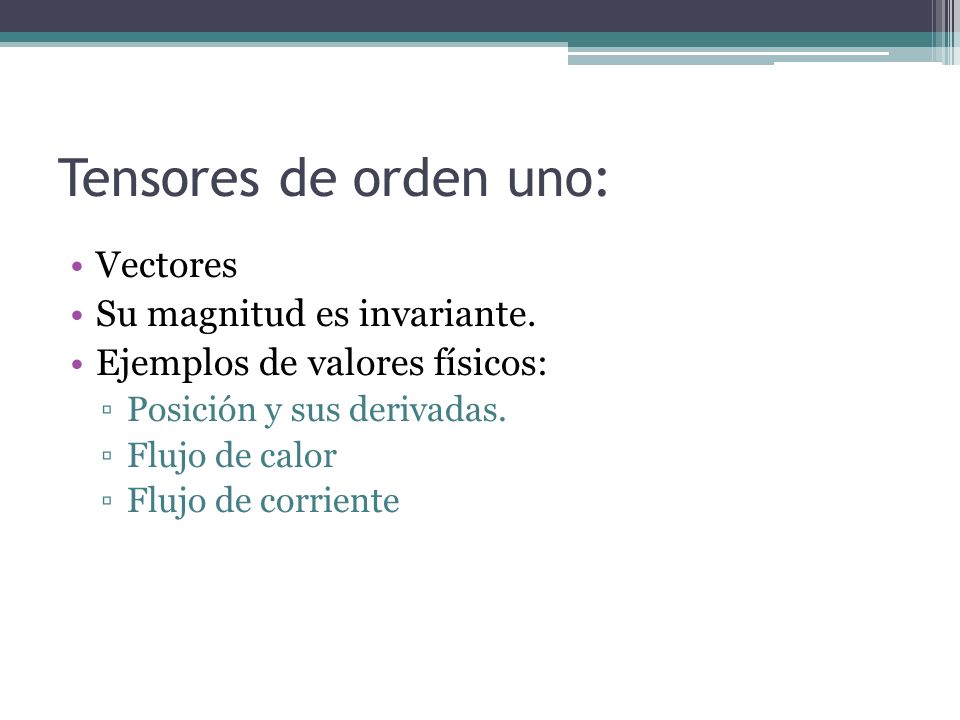

13 Tensores de orden uno: Vectores Su magnitud es invariante. Ejemplos de valores físicos: ▫Posición y sus derivadas. ▫Flujo de calor ▫Flujo de corriente

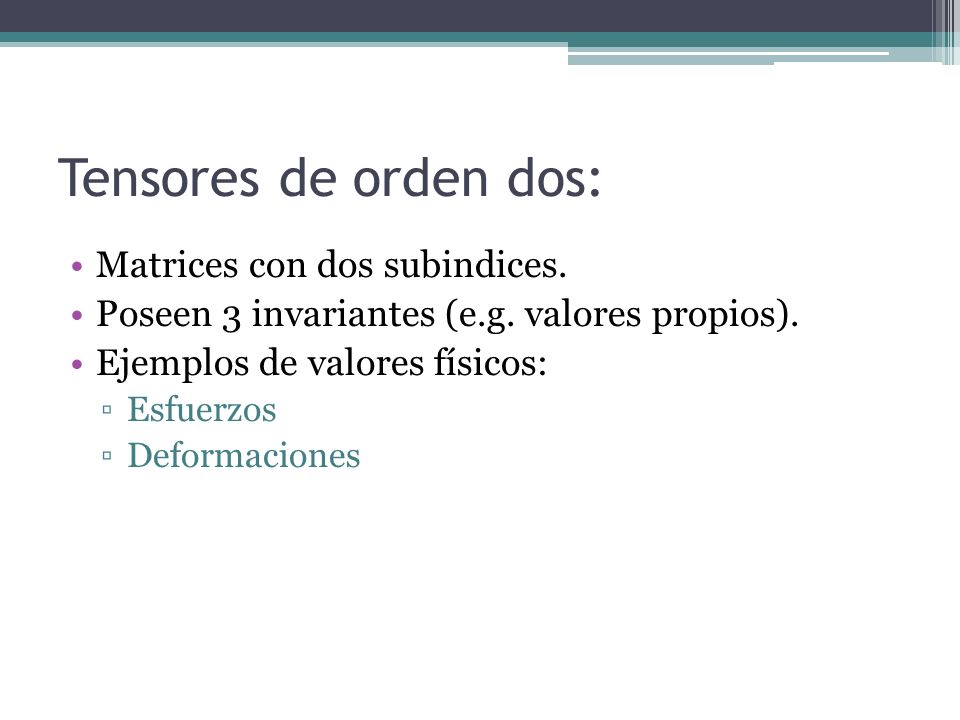

14 Tensores de orden dos: Matrices con dos subindices. Poseen 3 invariantes (e.g. valores propios). Ejemplos de valores físicos: ▫Esfuerzos ▫Deformaciones

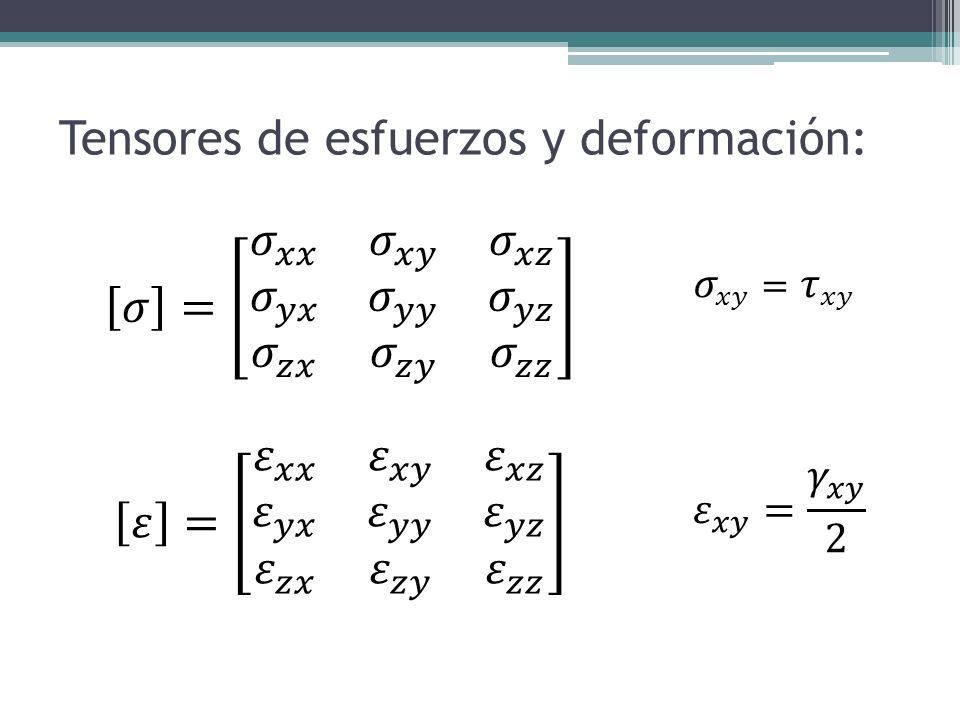

15 Tensores de esfuerzos y deformación:

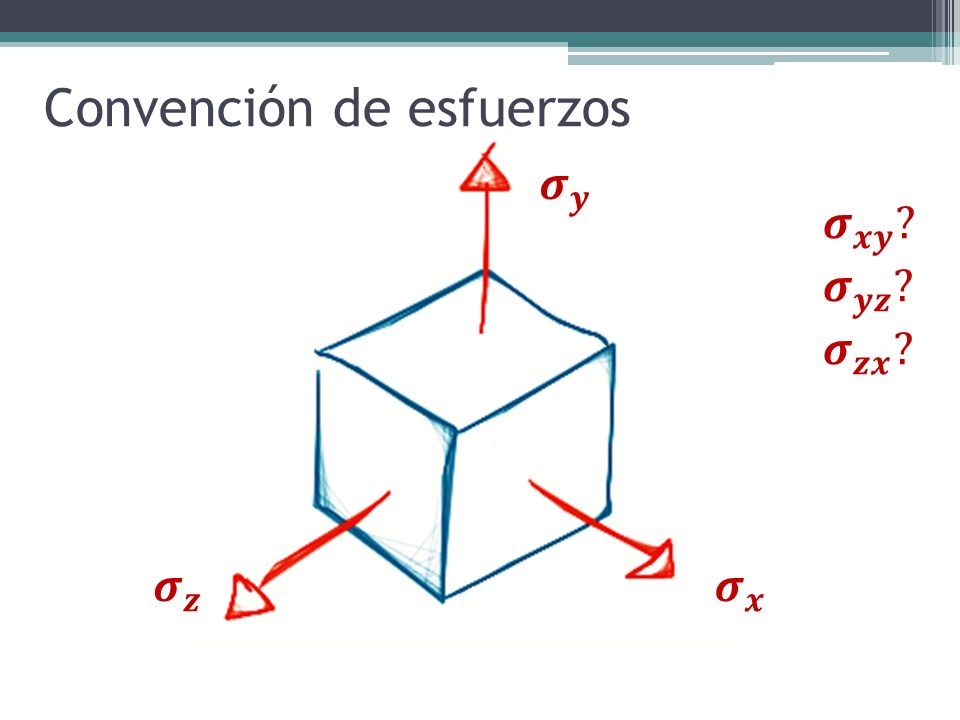

16 Convención de esfuerzos

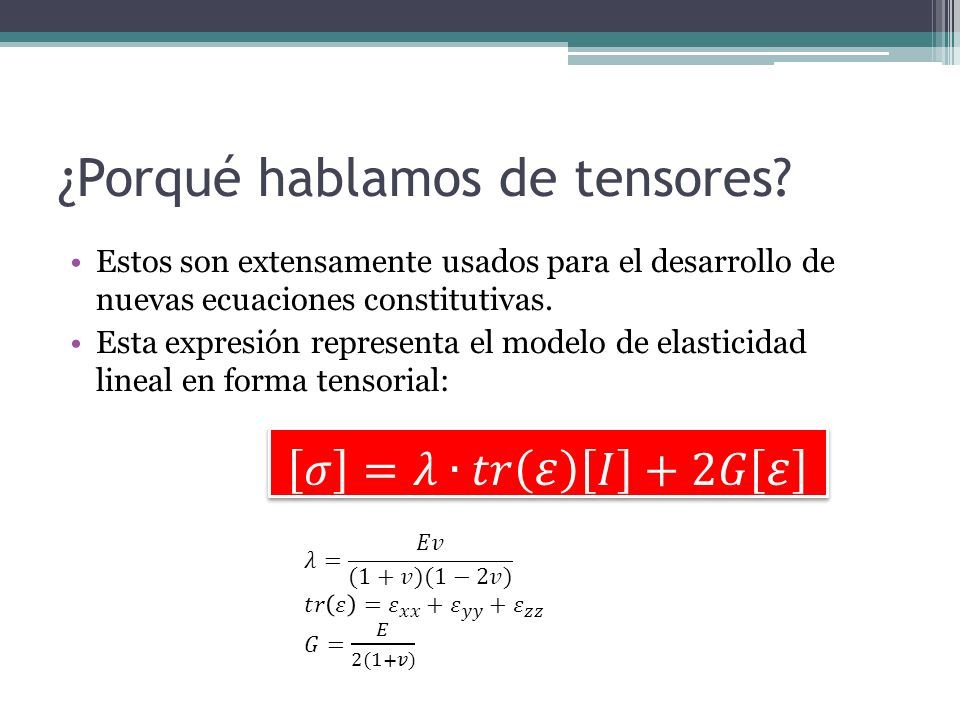

17 ¿Porqué hablamos de tensores? Estos son extensamente usados para el desarrollo de nuevas ecuaciones constitutivas. Esta expresión representa el modelo de elasticidad lineal en forma tensorial:

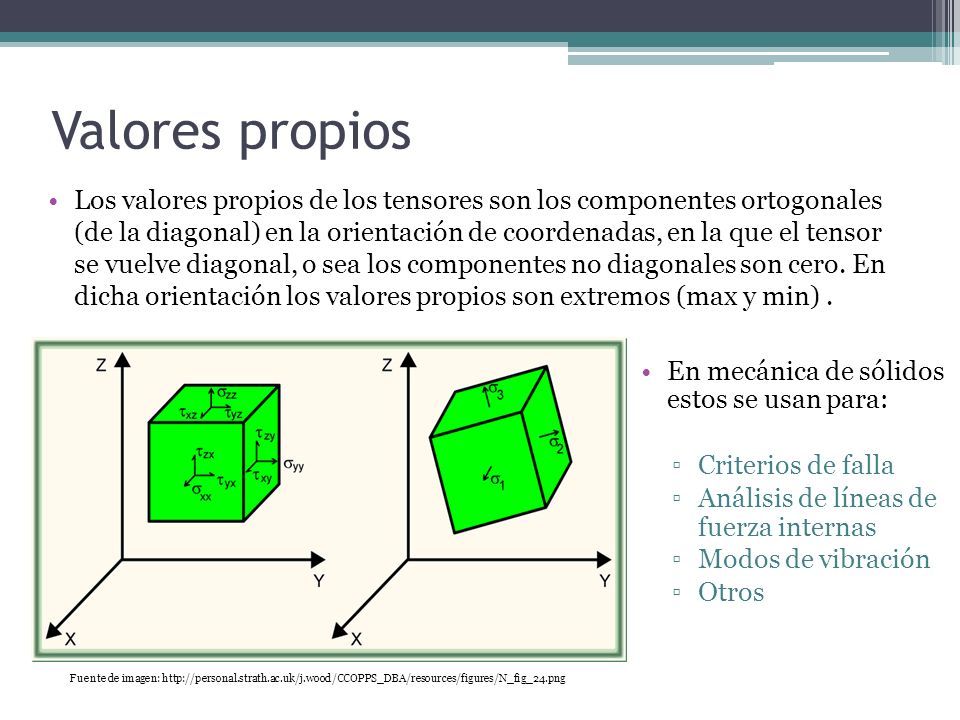

18 Valores propios Los valores propios de los tensores son los componentes ortogonales (de la diagonal) en la orientación de coordenadas, en la que el tensor se vuelve diagonal, o sea los componentes no diagonales son cero. En dicha orientación los valores propios son extremos (max y min). Fuente de imagen: http://personal.strath.ac.uk/j.wood/CCOPPS_DBA/resources/figures/N_fig_24.png En mecánica de sólidos estos se usan para: ▫Criterios de falla ▫Análisis de líneas de fuerza internas ▫Modos de vibración ▫Otros

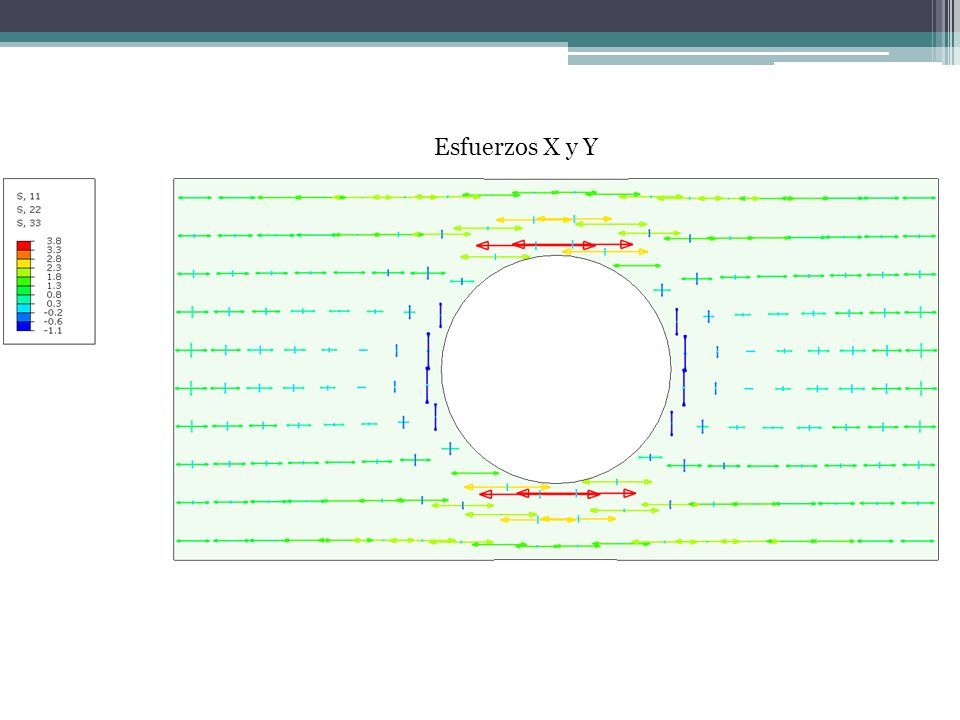

19 Esfuerzos X y Y

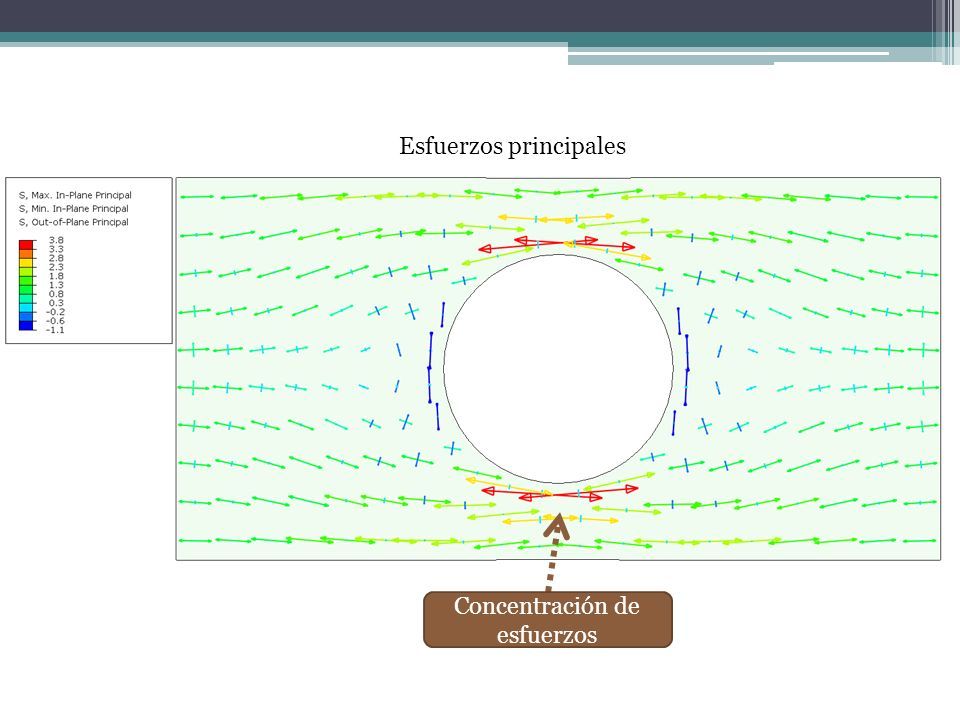

20 Concentración de esfuerzos Esfuerzos principales

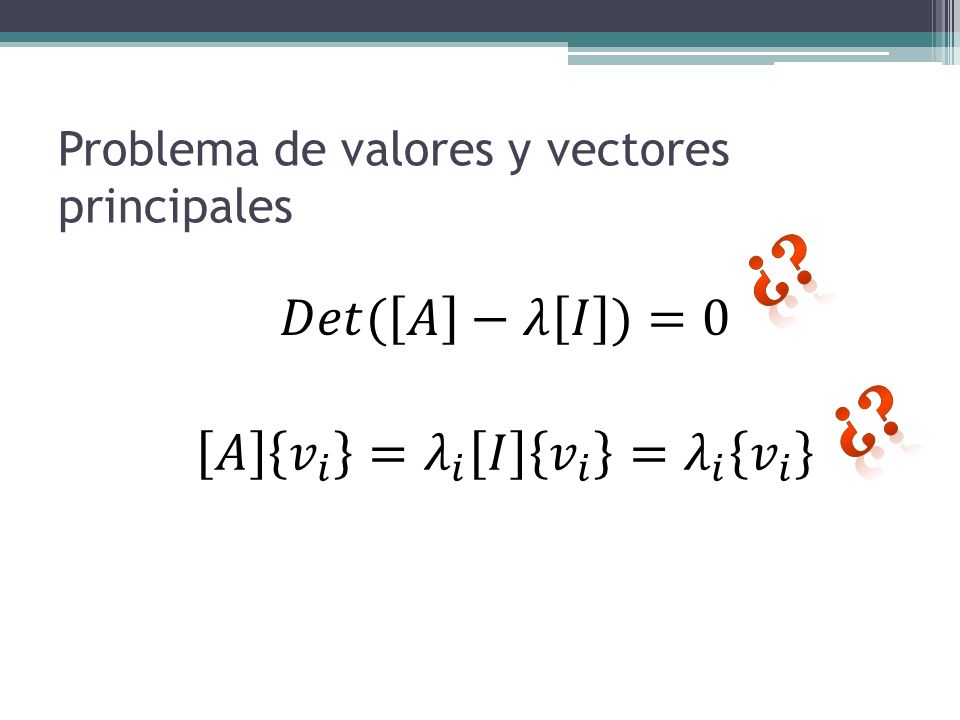

21 Problema de valores y vectores principales

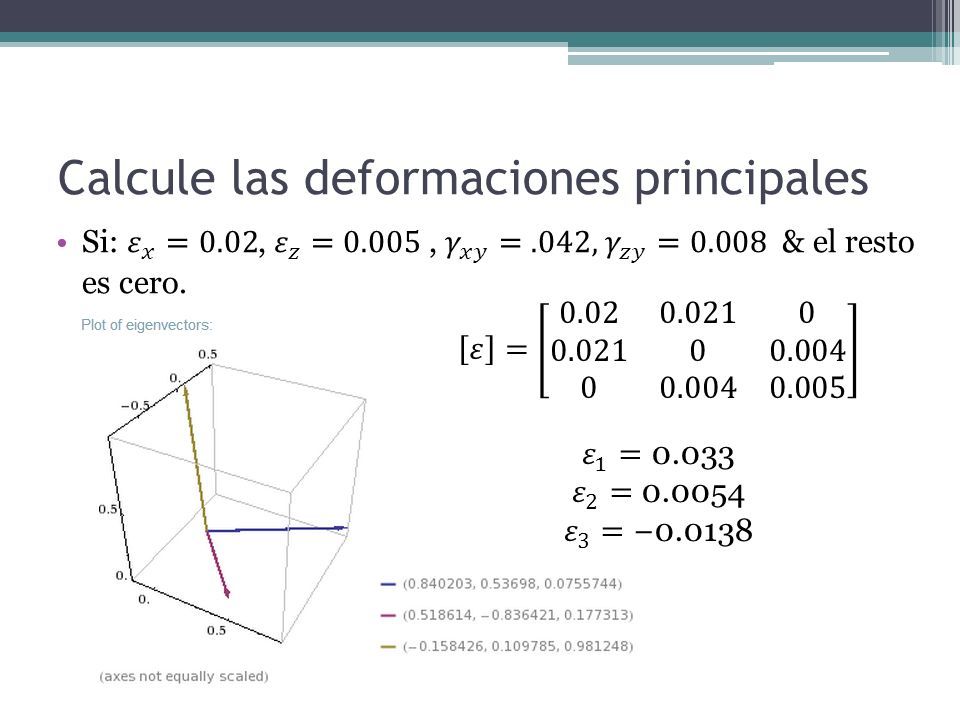

22 Calcule las deformaciones principales

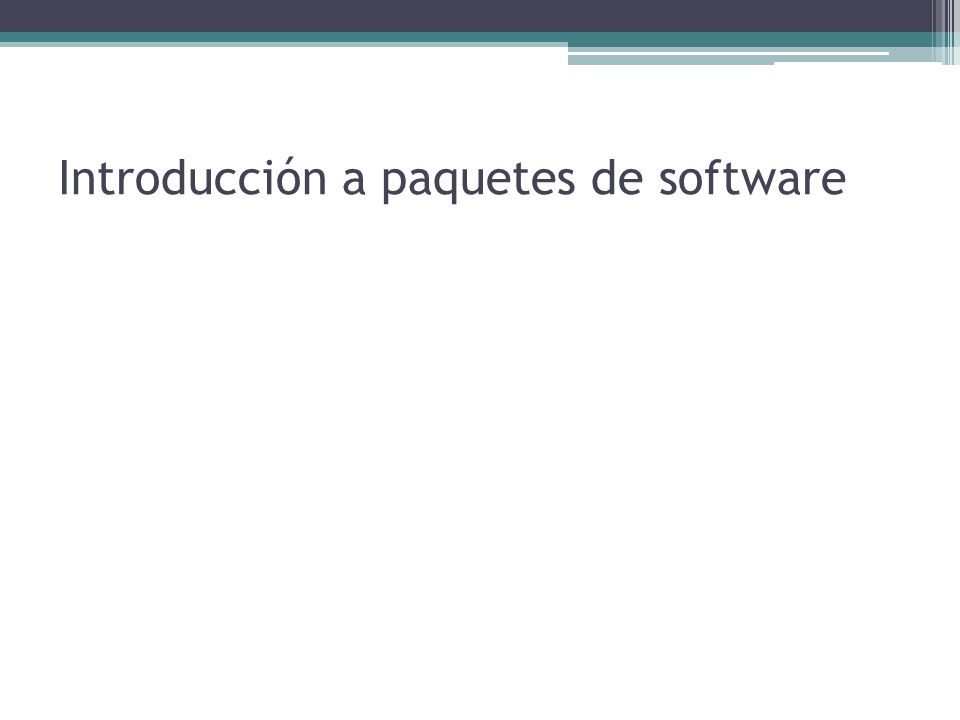

23 Introducción a paquetes de software

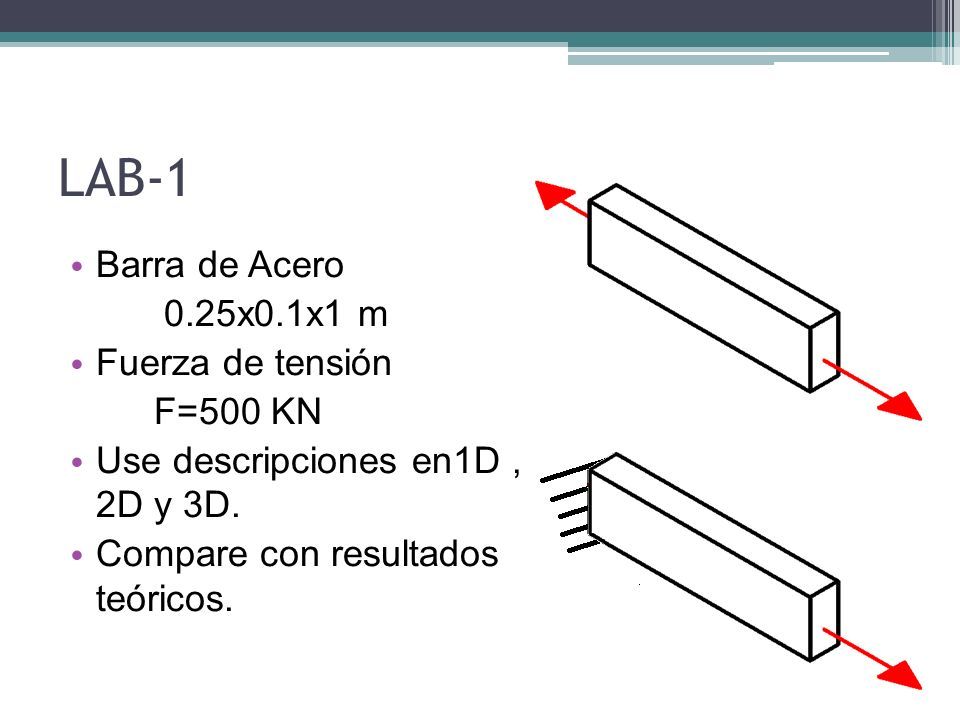

24 LAB-1 Barra de Acero 0.25x0.1x1 m Fuerza de tensión F=500 KN Use descripciones en1D, 2D y 3D. Compare con resultados teóricos.

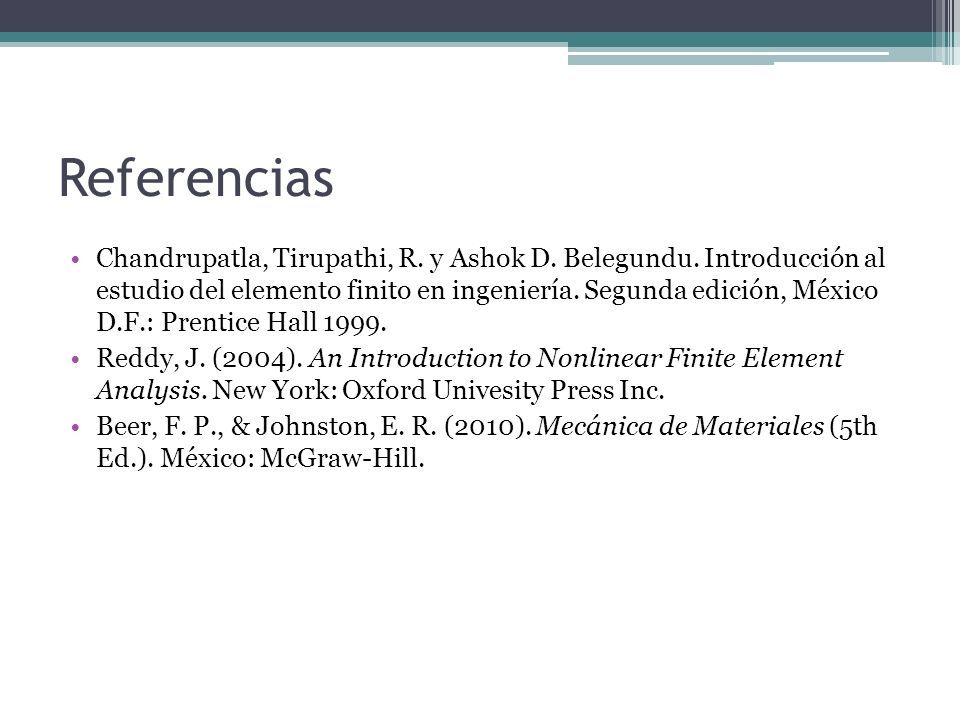

25 Referencias Chandrupatla, Tirupathi, R. y Ashok D. Belegundu. Introducción al estudio del elemento finito en ingeniería. Segunda edición, México D.F.: Prentice Hall 1999. Reddy, J. (2004). An Introduction to Nonlinear Finite Element Analysis. New York: Oxford Univesity Press Inc. Beer, F. P., & Johnston, E. R. (2010). Mecánica de Materiales (5th Ed.). México: McGraw-Hill.
