Electrónica Capítulo 40 Física Sexta edición Paul E. Tippens  Emisiones termoiónicas  Tubos al vacío  Tubo de rayos catódicos  Tubo de rayos X  Semiconductores.

Presentación del tema: "Electrónica Capítulo 40 Física Sexta edición Paul E. Tippens  Emisiones termoiónicas  Tubos al vacío  Tubo de rayos catódicos  Tubo de rayos X  Semiconductores."— Transcripción de la presentación:

1

2 Electrónica Capítulo 40 Física Sexta edición Paul E. Tippens  Emisiones termoiónicas  Tubos al vacío  Tubo de rayos catódicos  Tubo de rayos X  Semiconductores  Semiconductores tipo n y p  Unión pn  Aplicaciones de diodos  El diodo Zener  El transistor  Amplificación por transistor  Otros dispositivos semiconductores  Circuitos integrados

3 Emisión termoiónica La emisón termoiónica origina la emisión de electrones a partir del filamento caliente.

4 Tubos al vacío En un tubo al vacío, los electrones fluyen de un cátodo cargado negativamente a una placa cargada positivamente.En un tubo al vacío, los electrones fluyen de un cátodo cargado negativamente a una placa cargada positivamente. La rejilla usa una cantidad variable de carga negativa para controlar el flujo de electrones a través del tubo.La rejilla usa una cantidad variable de carga negativa para controlar el flujo de electrones a través del tubo.

5 Tubo de rayos catódicos Un tubo de rayos catódicos (TRC) convierte las señales eléctricas en un haz de electrones y luego en imágenes visibles en la pantalla.

6 El tubo de rayos X

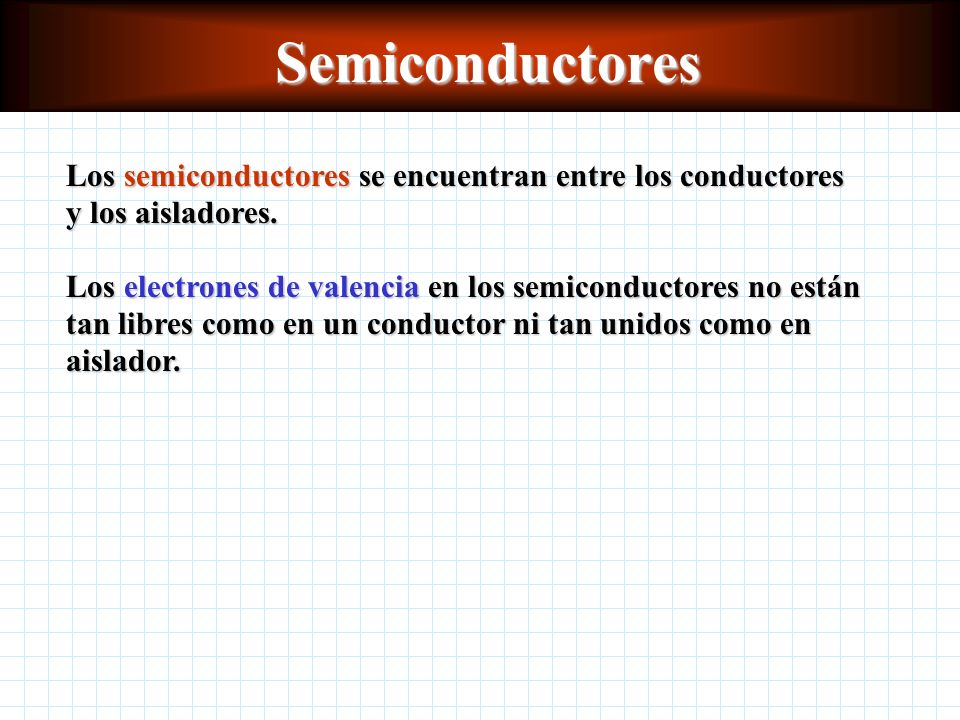

7 Semiconductores Los semiconductores se encuentran entre los conductores y los aisladores. Los electrones de valencia en los semiconductores no están tan libres como en un conductor ni tan unidos como en aislador.

8 Semiconductores tipo n y p En un semiconductor tipo p, la ausencia de un electrón de valencia produce un hueco electrónico. En un semiconductor de tipo n, se añade una impureza a la estructura de silicio y le dona un electrón.

9 Unión pn Unión pn con polarización directa Unión pn con polarización directa. Unión pn con polarización inversa.

10 Aplicaciones de diodos El diodo en un rectificador de media onda permite que sólo pase media onda de la corriente alterna a través del circuito. Entrada de ca Rectificador de media onda Rectificador de onda completa El diodo en un rectificador de onda completa permite que pasen ambas mitades de la corriente alterna pasen en una dirección a través del circuito.

11 Diodo Zener Voltaje Zener Conducción por diodo en polarización inversa (Zener) Conducción por diodo en polarización directa

12 El transistor Transistor NPN Transistor PNP

13 Amplificación por transistor Amplificador de colector común Amplificador con base común Amplific. de emisor común

14 Otros dispositivos semiconductores Diodo emisor de luz (LED) Fotodiodo Arreglo de LED-fotodiodo Rectificador controlado de silicio (SCR)

15 Conceptos clave Diodo Diodo Semiconductor Semiconductor Transistor Transistor

16 Resumen de ecuaciones
