1 NORMALIZACION 1 4

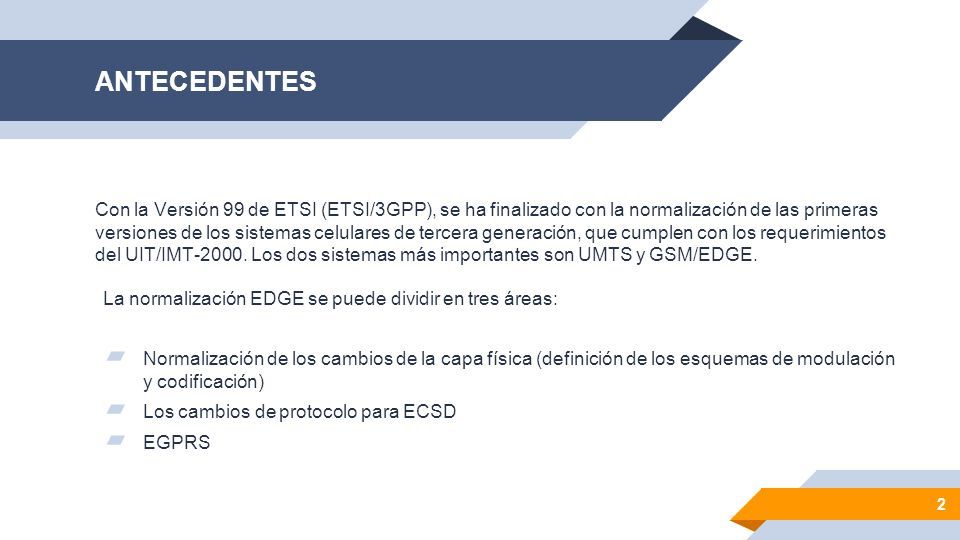

2 ANTECEDENTES Con la Versión 99 de ETSI (ETSI/3GPP), se ha finalizado con la normalización de las primeras versiones de los sistemas celulares de tercera generación, que cumplen con los requerimientos del UIT/IMT-2000. Los dos sistemas más importantes son UMTS y GSM/EDGE. La normalización EDGE se puede dividir en tres áreas: ▰ Normalización de los cambios de la capa física (definición de los esquemas de modulación y codificación) ▰ Los cambios de protocolo para ECSD ▰ EGPRS 2

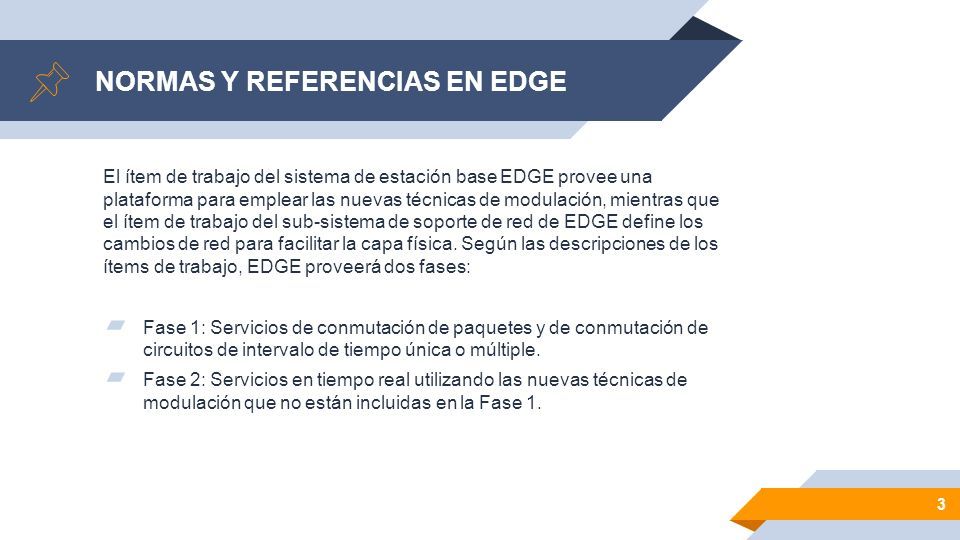

3 NORMAS Y REFERENCIAS EN EDGE El ítem de trabajo del sistema de estación base EDGE provee una plataforma para emplear las nuevas técnicas de modulación, mientras que el ítem de trabajo del sub-sistema de soporte de red de EDGE define los cambios de red para facilitar la capa física. Según las descripciones de los ítems de trabajo, EDGE proveerá dos fases: ▰ Fase 1: Servicios de conmutación de paquetes y de conmutación de circuitos de intervalo de tiempo única o múltiple. ▰ Fase 2: Servicios en tiempo real utilizando las nuevas técnicas de modulación que no están incluidas en la Fase 1. 3

4 Dado que EDGE fue pensado como una evolución de la tecnología existente de acceso de radio de GSM, se definieron los requerimientos en función de ese objetivo: ▰ Las estaciones móviles aptas y no aptas para EDGE, deberían poder compartir el mismo intervalo de tiempo. ▰ Las estaciones móviles aptas y no aptas para EDGE, deberían poder ser desplegadas en el mismo espectro radioeléctrico. También fue decidido que deberían ser diseñados dos tipos de terminales: ▰ Una terminal que provee aptitud para 8PSK solamente en el enlace descendente. ▰ Una terminal que provee 8PSK tanto en el enlace descendente como en el ascendente. REQUERIMIENTOS EN EDGE 4

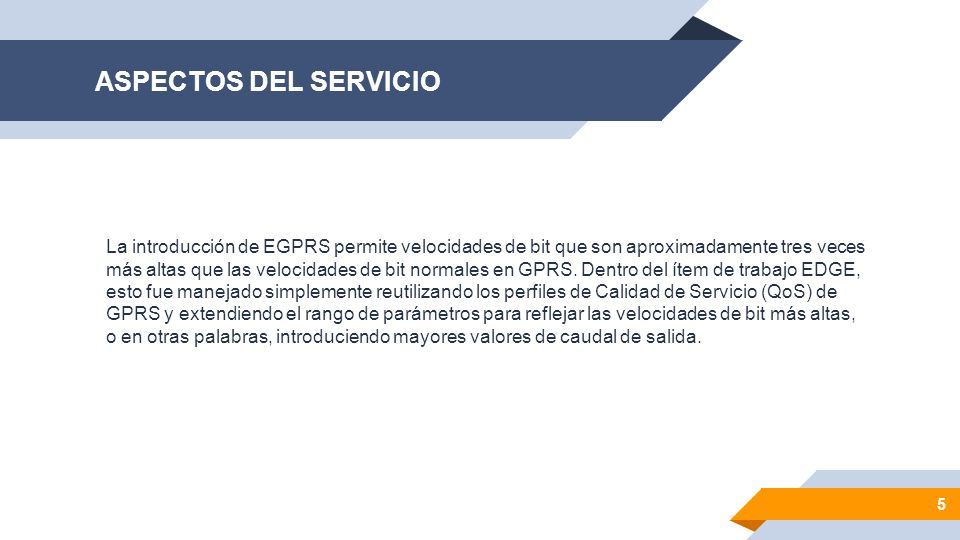

5 ASPECTOS DEL SERVICIO La introducción de EGPRS permite velocidades de bit que son aproximadamente tres veces más altas que las velocidades de bit normales en GPRS. Dentro del ítem de trabajo EDGE, esto fue manejado simplemente reutilizando los perfiles de Calidad de Servicio (QoS) de GPRS y extendiendo el rango de parámetros para reflejar las velocidades de bit más altas, o en otras palabras, introduciendo mayores valores de caudal de salida. 5

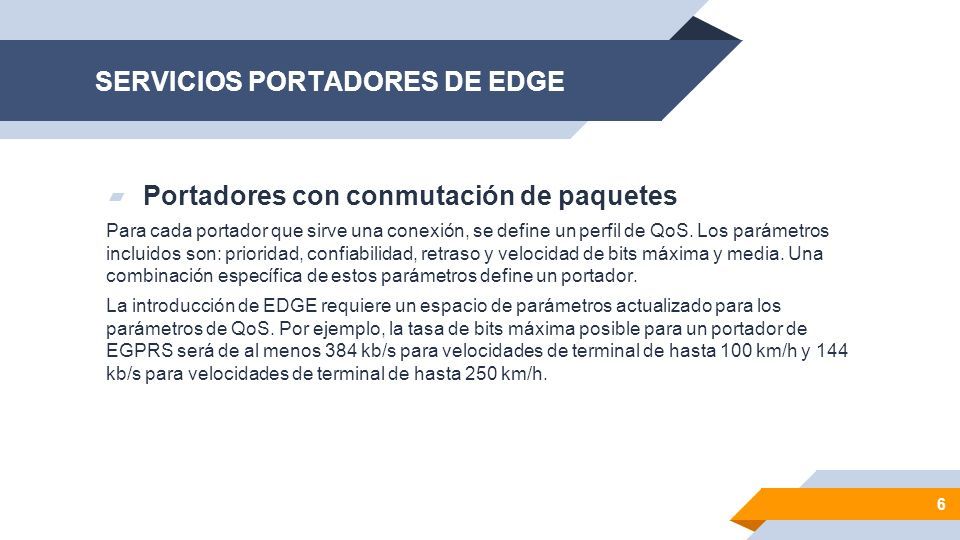

6 SERVICIOS PORTADORES DE EDGE ▰ Portadores con conmutación de paquetes Para cada portador que sirve una conexión, se define un perfil de QoS. Los parámetros incluidos son: prioridad, confiabilidad, retraso y velocidad de bits máxima y media. Una combinación específica de estos parámetros define un portador. La introducción de EDGE requiere un espacio de parámetros actualizado para los parámetros de QoS. Por ejemplo, la tasa de bits máxima posible para un portador de EGPRS será de al menos 384 kb/s para velocidades de terminal de hasta 100 km/h y 144 kb/s para velocidades de terminal de hasta 250 km/h. 6

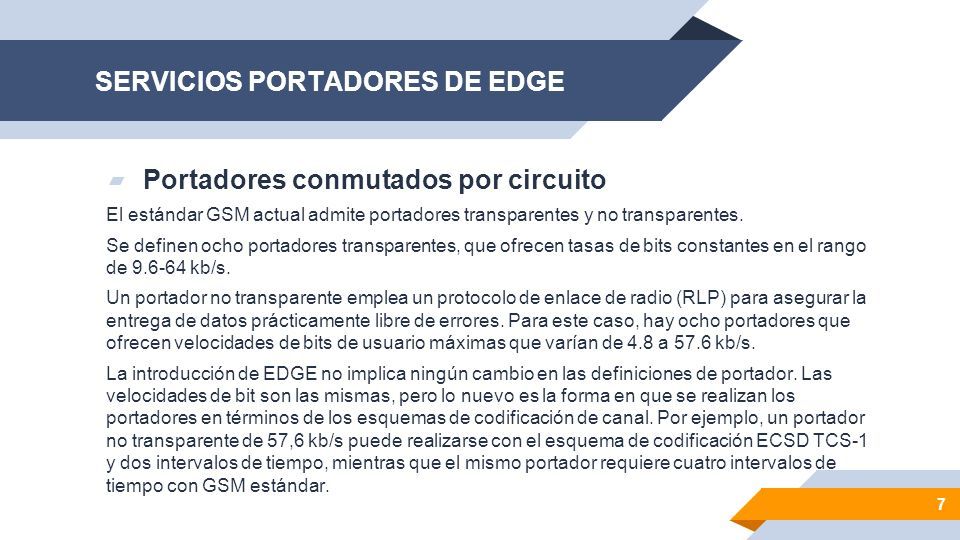

7 SERVICIOS PORTADORES DE EDGE ▰ Portadores conmutados por circuito El estándar GSM actual admite portadores transparentes y no transparentes. Se definen ocho portadores transparentes, que ofrecen tasas de bits constantes en el rango de 9.6-64 kb/s. Un portador no transparente emplea un protocolo de enlace de radio (RLP) para asegurar la entrega de datos prácticamente libre de errores. Para este caso, hay ocho portadores que ofrecen velocidades de bits de usuario máximas que varían de 4.8 a 57.6 kb/s. La introducción de EDGE no implica ningún cambio en las definiciones de portador. Las velocidades de bit son las mismas, pero lo nuevo es la forma en que se realizan los portadores en términos de los esquemas de codificación de canal. Por ejemplo, un portador no transparente de 57,6 kb/s puede realizarse con el esquema de codificación ECSD TCS-1 y dos intervalos de tiempo, mientras que el mismo portador requiere cuatro intervalos de tiempo con GSM estándar. 7

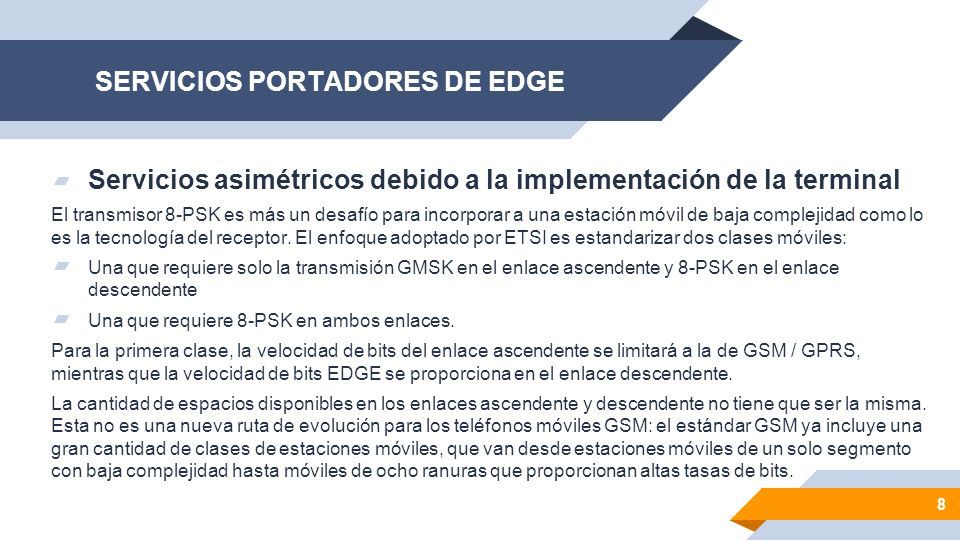

8 SERVICIOS PORTADORES DE EDGE ▰ Servicios asimétricos debido a la implementación de la terminal El transmisor 8-PSK es más un desafío para incorporar a una estación móvil de baja complejidad como lo es la tecnología del receptor. El enfoque adoptado por ETSI es estandarizar dos clases móviles: ▰ Una que requiere solo la transmisión GMSK en el enlace ascendente y 8-PSK en el enlace descendente ▰ Una que requiere 8-PSK en ambos enlaces. Para la primera clase, la velocidad de bits del enlace ascendente se limitará a la de GSM / GPRS, mientras que la velocidad de bits EDGE se proporciona en el enlace descendente. La cantidad de espacios disponibles en los enlaces ascendente y descendente no tiene que ser la misma. Esta no es una nueva ruta de evolución para los teléfonos móviles GSM: el estándar GSM ya incluye una gran cantidad de clases de estaciones móviles, que van desde estaciones móviles de un solo segmento con baja complejidad hasta móviles de ocho ranuras que proporcionan altas tasas de bits. 8

9 9 GRACIAS! PREGUNTAS?
