1 RED INALÁMBRICA (WIFI) DOCENTE: JAVIER DELGADO HUERTA MENDOZA KAREN LIZETH CICLO: I TURNO: NOCTURNO

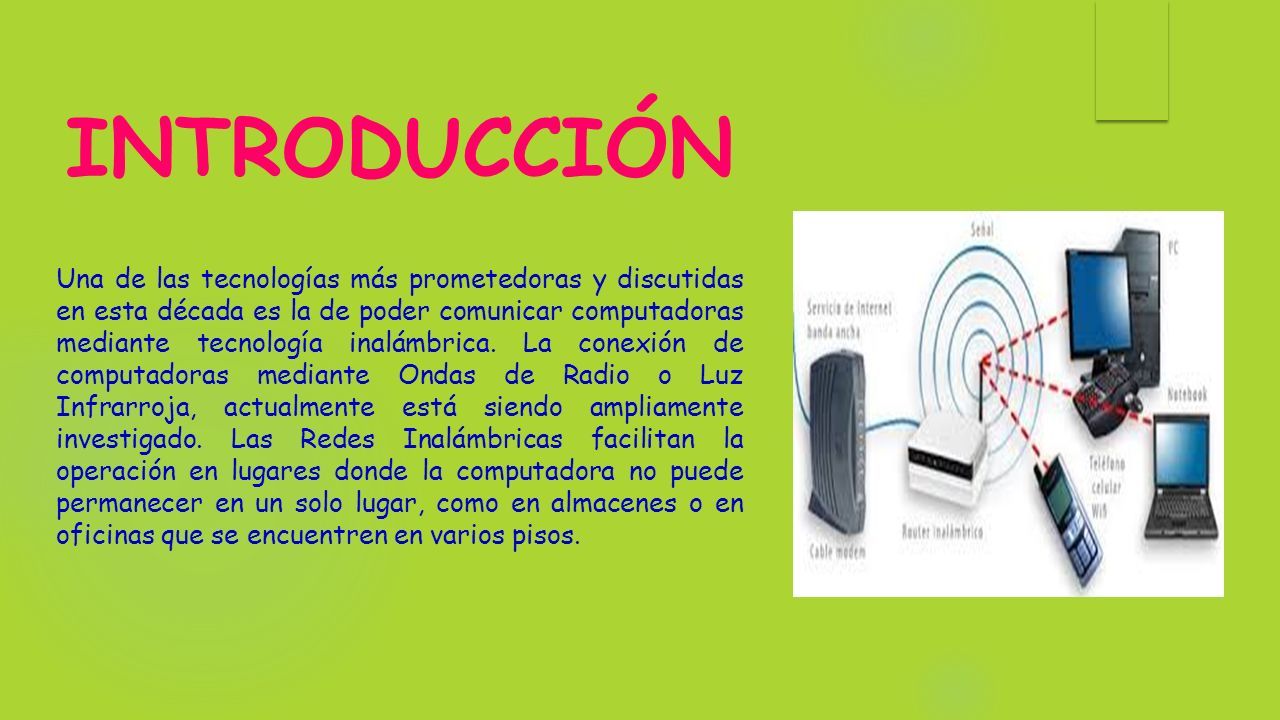

2 INTRODUCCIÓN Una de las tecnologías más prometedoras y discutidas en esta década es la de poder comunicar computadoras mediante tecnología inalámbrica. La conexión de computadoras mediante Ondas de Radio o Luz Infrarroja, actualmente está siendo ampliamente investigado. Las Redes Inalámbricas facilitan la operación en lugares donde la computadora no puede permanecer en un solo lugar, como en almacenes o en oficinas que se encuentren en varios pisos.

3 HISTORIA  En 1888 el físico alemán Rudolf Hertz realizó la primera transmisión sin cables con ondas electromagnéticas mediante un oscilador que usó como emisor y un resonador que hacía de receptor. Seis años después, las ondas de radio ya eran un medio de comunicación, poco después una industria clave en el mundo del marketing y las comunicaciones que sigue viva a día de hoy.  En 1899 Marconi estableció las primeras comunicaciones inalámbricas a través del canal de la Mancha. En 1907, se transmitieron los primeros mensajes completos que cruzaron el Atlántico. En 1971 la Universidad de Hawaii, creó el primer sistema de conmutación de paquetes mediante una red de comunicación por radio, (ALOHA). Fue la primera red local inalámbrica (WLAN), y estaba formada por 7 ordenadores situados en distintas islas que se podían comunicar con un ordenador central.  Convivimos con tecnologías inalámbricas de comunicaciones desde principios de los 90, aunque los inicios fueron muy desordenados, ya que cada fabricante desarrollaba sus propios modelos, incompatibles con los demás. Podríamos encontrar un símil muy claro entre el mundo de las aplicaciones móviles nativas, que todavía a día de hoy no trabajan bajo un estándar universal, teniendo que adaptar cada App a distintos lenguajes y sistemas operativos. A finales de los 90 empresas como, Nokia o Symbol Technologies crearon la WECA (Wireless Ethernet Compatibility), que en 2003 pasó a llamarse Wi-Fi Alliance, cuyo objetivo era el fomento de la tecnología WiFi y la creación de unos estándares para que los equipos fueran compatibles entre sí.  La marca "WiFi" y su más que conocido logotipo del Ying Yang fueron inventados por la agencia Interbrand a petición de la WECA.

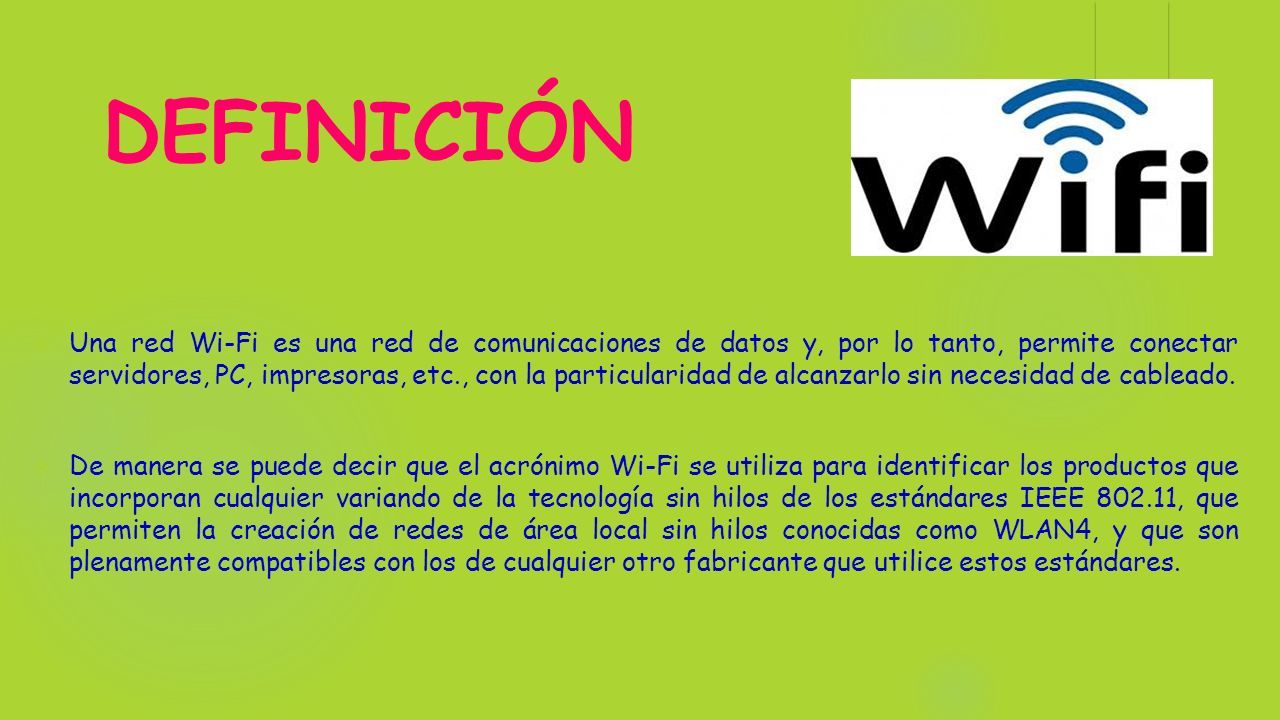

4 DEFINICIÓN  Una red Wi-Fi es una red de comunicaciones de datos y, por lo tanto, permite conectar servidores, PC, impresoras, etc., con la particularidad de alcanzarlo sin necesidad de cableado.  De manera se puede decir que el acrónimo Wi-Fi se utiliza para identificar los productos que incorporan cualquier variando de la tecnología sin hilos de los estándares IEEE 802.11, que permiten la creación de redes de área local sin hilos conocidas como WLAN4, y que son plenamente compatibles con los de cualquier otro fabricante que utilice estos estándares.

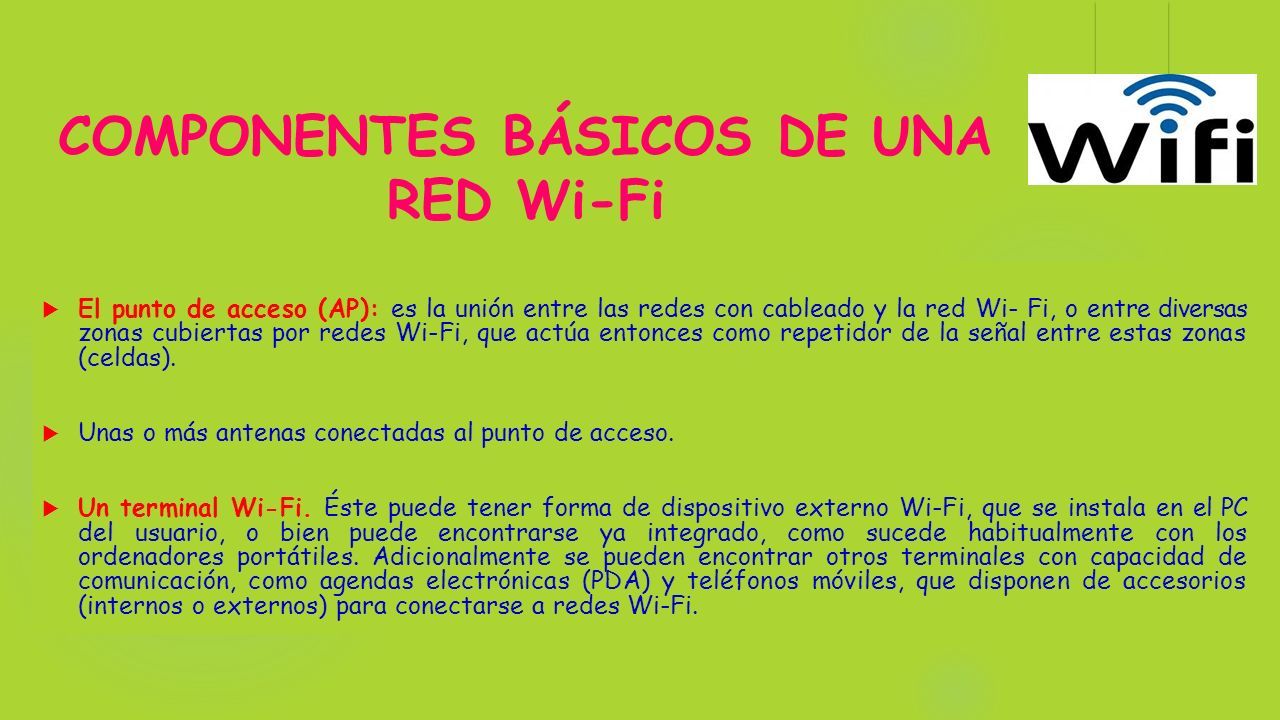

5 COMPONENTES BÁSICOS DE UNA RED Wi-Fi  El punto de acceso (AP): es la unión entre las redes con cableado y la red Wi- Fi, o entre diversas zonas cubiertas por redes Wi-Fi, que actúa entonces como repetidor de la señal entre estas zonas (celdas).  Unas o más antenas conectadas al punto de acceso.  Un terminal Wi-Fi. Éste puede tener forma de dispositivo externo Wi-Fi, que se instala en el PC del usuario, o bien puede encontrarse ya integrado, como sucede habitualmente con los ordenadores portátiles. Adicionalmente se pueden encontrar otros terminales con capacidad de comunicación, como agendas electrónicas (PDA) y teléfonos móviles, que disponen de accesorios (internos o externos) para conectarse a redes Wi-Fi.

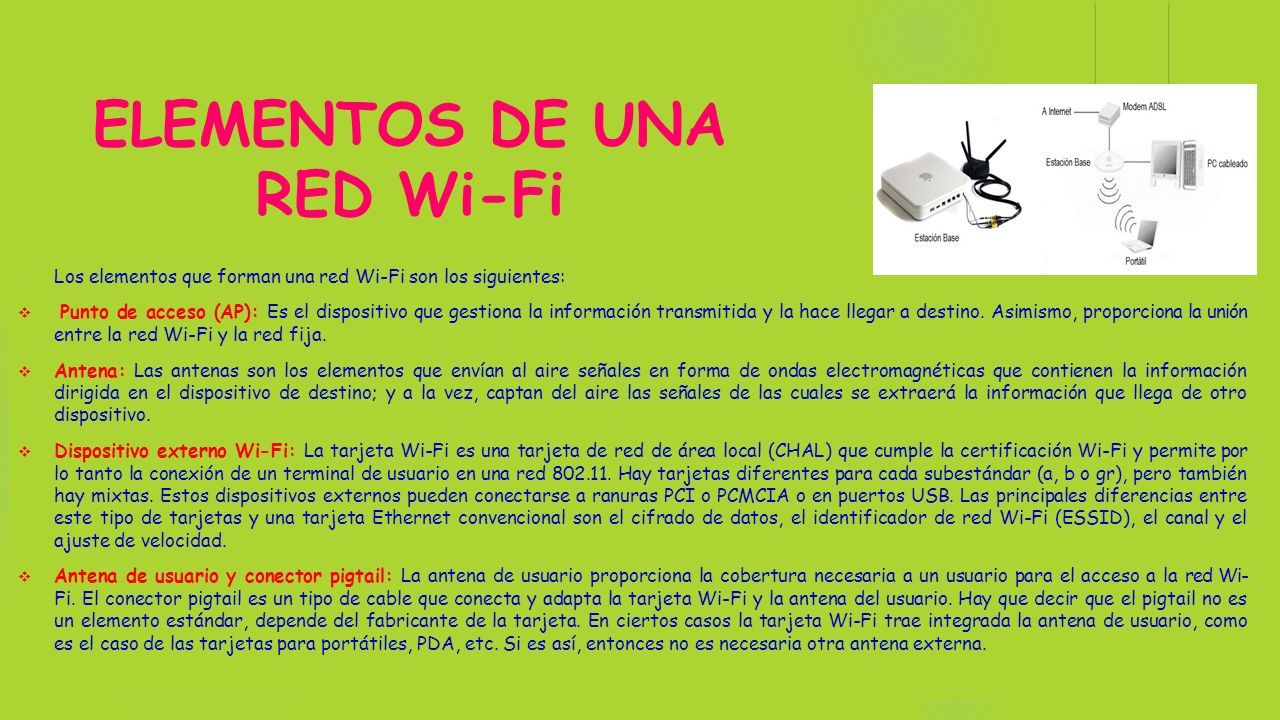

6 ELEMENTOS DE UNA RED Wi-Fi  Los elementos que forman una red Wi-Fi son los siguientes:  Punto de acceso (AP): Es el dispositivo que gestiona la información transmitida y la hace llegar a destino. Asimismo, proporciona la unión entre la red Wi-Fi y la red fija.  Antena: Las antenas son los elementos que envían al aire señales en forma de ondas electromagnéticas que contienen la información dirigida en el dispositivo de destino; y a la vez, captan del aire las señales de las cuales se extraerá la información que llega de otro dispositivo.  Dispositivo externo Wi-Fi: La tarjeta Wi-Fi es una tarjeta de red de área local (CHAL) que cumple la certificación Wi-Fi y permite por lo tanto la conexión de un terminal de usuario en una red 802.11. Hay tarjetas diferentes para cada subestándar (a, b o gr), pero también hay mixtas. Estos dispositivos externos pueden conectarse a ranuras PCI o PCMCIA o en puertos USB. Las principales diferencias entre este tipo de tarjetas y una tarjeta Ethernet convencional son el cifrado de datos, el identificador de red Wi-Fi (ESSID), el canal y el ajuste de velocidad.  Antena de usuario y conector pigtail: La antena de usuario proporciona la cobertura necesaria a un usuario para el acceso a la red Wi- Fi. El conector pigtail es un tipo de cable que conecta y adapta la tarjeta Wi-Fi y la antena del usuario. Hay que decir que el pigtail no es un elemento estándar, depende del fabricante de la tarjeta. En ciertos casos la tarjeta Wi-Fi trae integrada la antena de usuario, como es el caso de las tarjetas para portátiles, PDA, etc. Si es así, entonces no es necesaria otra antena externa.

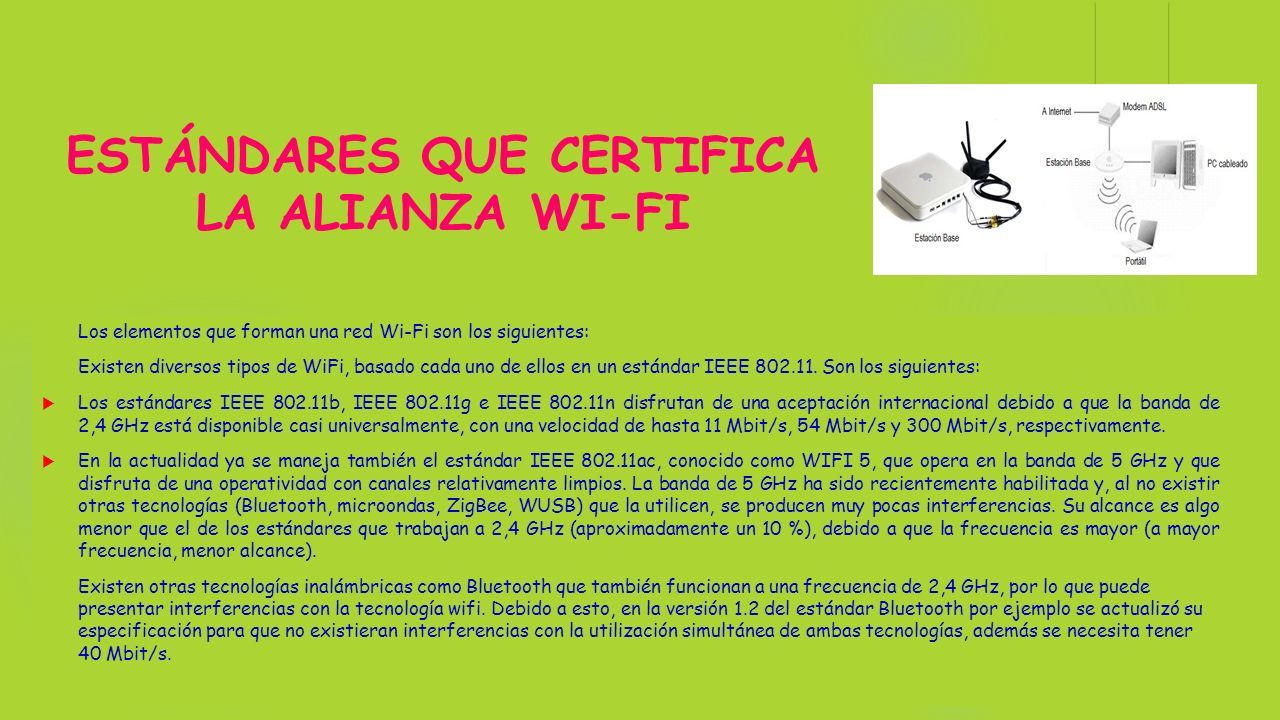

7 ESTÁNDARES QUE CERTIFICA LA ALIANZA WI-FI  Los elementos que forman una red Wi-Fi son los siguientes:  Existen diversos tipos de WiFi, basado cada uno de ellos en un estándar IEEE 802.11. Son los siguientes:  Los estándares IEEE 802.11b, IEEE 802.11g e IEEE 802.11n disfrutan de una aceptación internacional debido a que la banda de 2,4 GHz está disponible casi universalmente, con una velocidad de hasta 11 Mbit/s, 54 Mbit/s y 300 Mbit/s, respectivamente.  En la actualidad ya se maneja también el estándar IEEE 802.11ac, conocido como WIFI 5, que opera en la banda de 5 GHz y que disfruta de una operatividad con canales relativamente limpios. La banda de 5 GHz ha sido recientemente habilitada y, al no existir otras tecnologías (Bluetooth, microondas, ZigBee, WUSB) que la utilicen, se producen muy pocas interferencias. Su alcance es algo menor que el de los estándares que trabajan a 2,4 GHz (aproximadamente un 10 %), debido a que la frecuencia es mayor (a mayor frecuencia, menor alcance).  Existen otras tecnologías inalámbricas como Bluetooth que también funcionan a una frecuencia de 2,4 GHz, por lo que puede presentar interferencias con la tecnología wifi. Debido a esto, en la versión 1.2 del estándar Bluetooth por ejemplo se actualizó su especificación para que no existieran interferencias con la utilización simultánea de ambas tecnologías, además se necesita tener 40 Mbit/s.

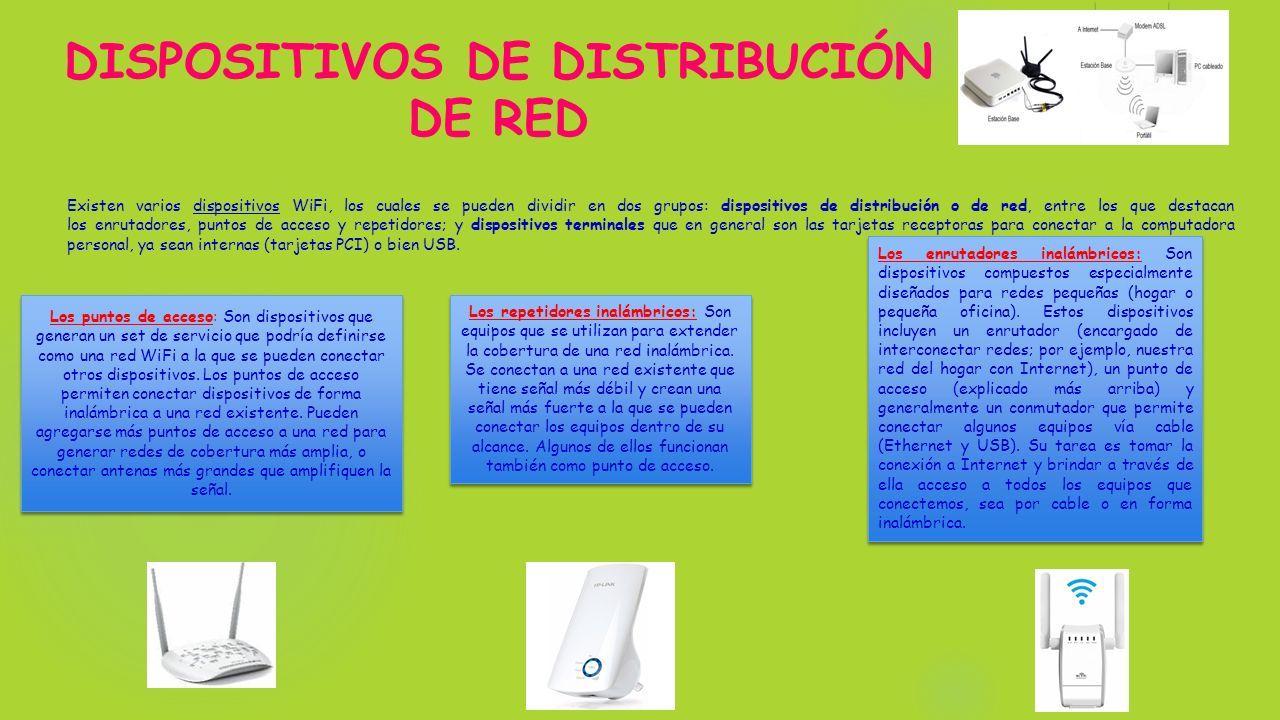

8 DISPOSITIVOS DE DISTRIBUCIÓN DE RED  Existen varios dispositivos WiFi, los cuales se pueden dividir en dos grupos: dispositivos de distribución o de red, entre los que destacan los enrutadores, puntos de acceso y repetidores; y dispositivos terminales que en general son las tarjetas receptoras para conectar a la computadora personal, ya sean internas (tarjetas PCI) o bien USB. Los puntos de acceso: Son dispositivos que generan un set de servicio que podría definirse como una red WiFi a la que se pueden conectar otros dispositivos. Los puntos de acceso permiten conectar dispositivos de forma inalámbrica a una red existente. Pueden agregarse más puntos de acceso a una red para generar redes de cobertura más amplia, o conectar antenas más grandes que amplifiquen la señal. Los repetidores inalámbricos: Son equipos que se utilizan para extender la cobertura de una red inalámbrica. Se conectan a una red existente que tiene señal más débil y crean una señal más fuerte a la que se pueden conectar los equipos dentro de su alcance. Algunos de ellos funcionan también como punto de acceso. Los enrutadores inalámbricos: Son dispositivos compuestos especialmente diseñados para redes pequeñas (hogar o pequeña oficina). Estos dispositivos incluyen un enrutador (encargado de interconectar redes; por ejemplo, nuestra red del hogar con Internet), un punto de acceso (explicado más arriba) y generalmente un conmutador que permite conectar algunos equipos vía cable (Ethernet y USB). Su tarea es tomar la conexión a Internet y brindar a través de ella acceso a todos los equipos que conectemos, sea por cable o en forma inalámbrica.

9 DISPOSITIVOS TERMINALES TARJETAS PCI: Se agregan (o vienen de fábrica) a los ordenadores de sobremesa. Hoy en día están perdiendo terreno debido a las tarjetas USB. Dentro de este grupo también pueden agregarse las tarjetas MiniPCI que vienen integradas en casi cualquier computador portátil disponible hoy en el mercado. TARJETAS PCMCIA: Son un modelo que se utilizó mucho en los primeros ordenadores portátiles, ya en desuso, debido a la integración de tarjeta inalámbricas internas en estos ordenadores. La mayor parte de estas tarjetas solo son capaces de llegar hasta la tecnología B de wifi, no permitiendo por tanto disfrutar de una velocidad de transmisión demasiado elevada TARJETAS USB: Son el tipo de tarjeta más común que existe en las tiendas y más sencillo de conectar a un ordenador personal, ya sea de sobremesa o portátil, disponiendo de todas las ventajas de la tecnología USB. Hoy en día puede encontrarse incluso tarjetas USB con el estándar 802.11n (wireless-n) que es el último estándar liberado para redes inalámbricas.

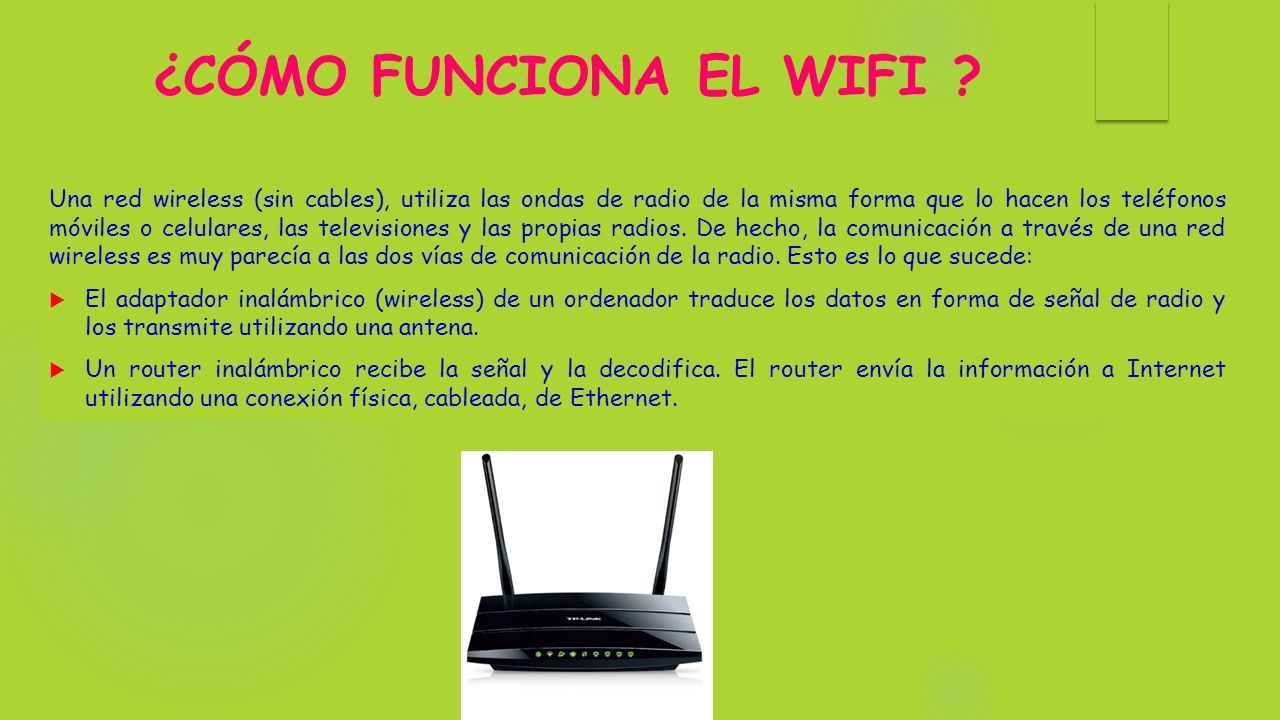

10 ¿CÓMO FUNCIONA EL WIFI ? Una red wireless (sin cables), utiliza las ondas de radio de la misma forma que lo hacen los teléfonos móviles o celulares, las televisiones y las propias radios. De hecho, la comunicación a través de una red wireless es muy parecía a las dos vías de comunicación de la radio. Esto es lo que sucede:  El adaptador inalámbrico (wireless) de un ordenador traduce los datos en forma de señal de radio y los transmite utilizando una antena.  Un router inalámbrico recibe la señal y la decodifica. El router envía la información a Internet utilizando una conexión física, cableada, de Ethernet.

11

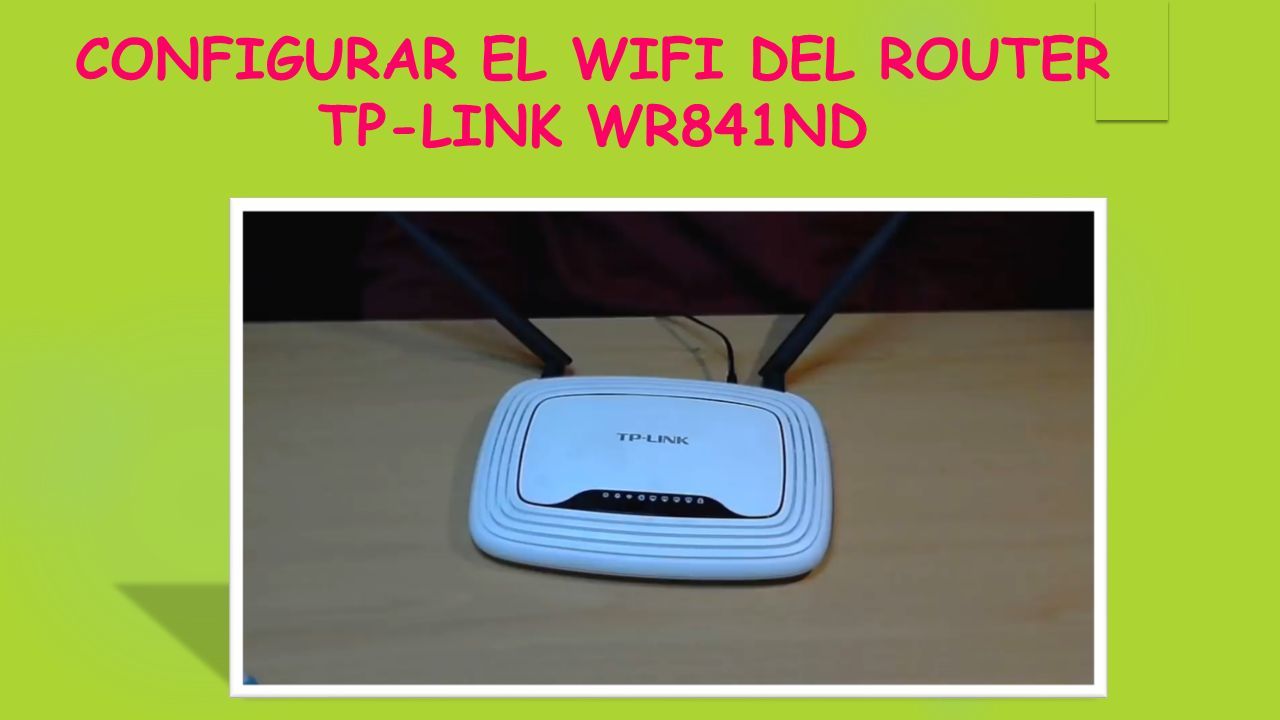

12 CONFIGURAR EL WIFI DEL ROUTER TP-LINK WR841ND

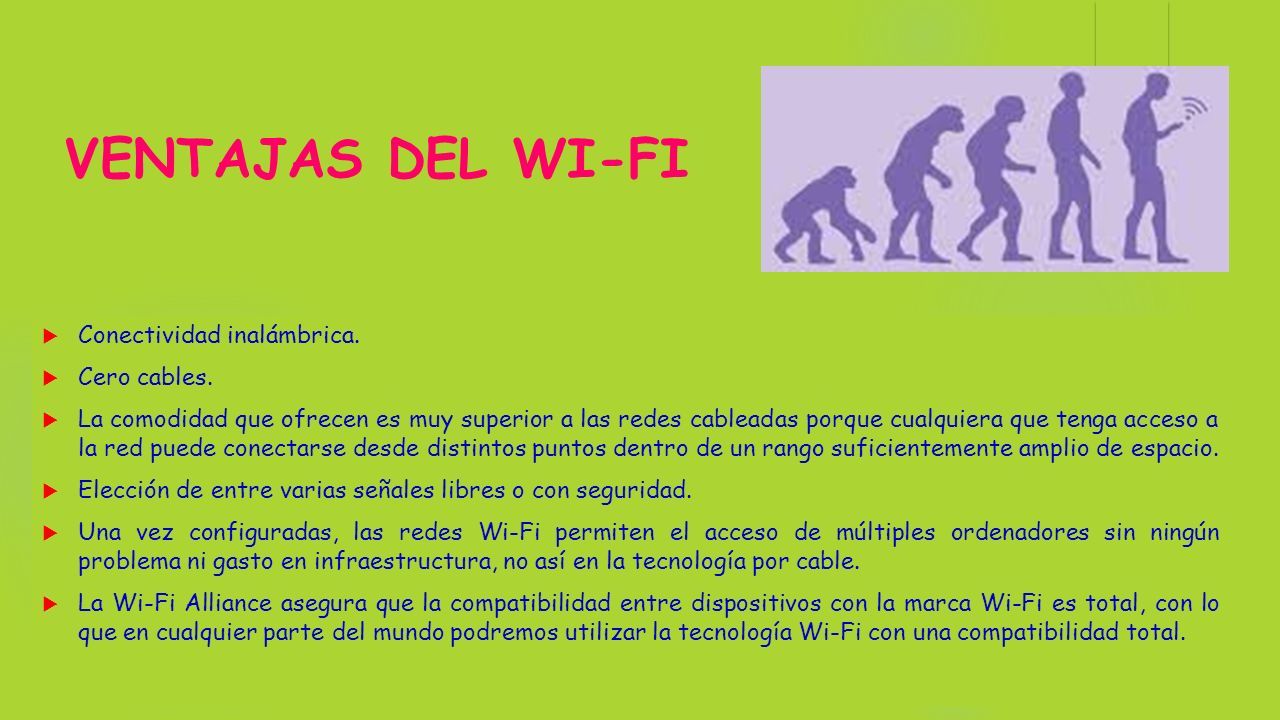

13 VENTAJAS DEL WI-FI  Conectividad inalámbrica.  Cero cables.  La comodidad que ofrecen es muy superior a las redes cableadas porque cualquiera que tenga acceso a la red puede conectarse desde distintos puntos dentro de un rango suficientemente amplio de espacio.  Elección de entre varias señales libres o con seguridad.  Una vez configuradas, las redes Wi-Fi permiten el acceso de múltiples ordenadores sin ningún problema ni gasto en infraestructura, no así en la tecnología por cable.  La Wi-Fi Alliance asegura que la compatibilidad entre dispositivos con la marca Wi-Fi es total, con lo que en cualquier parte del mundo podremos utilizar la tecnología Wi-Fi con una compatibilidad total.

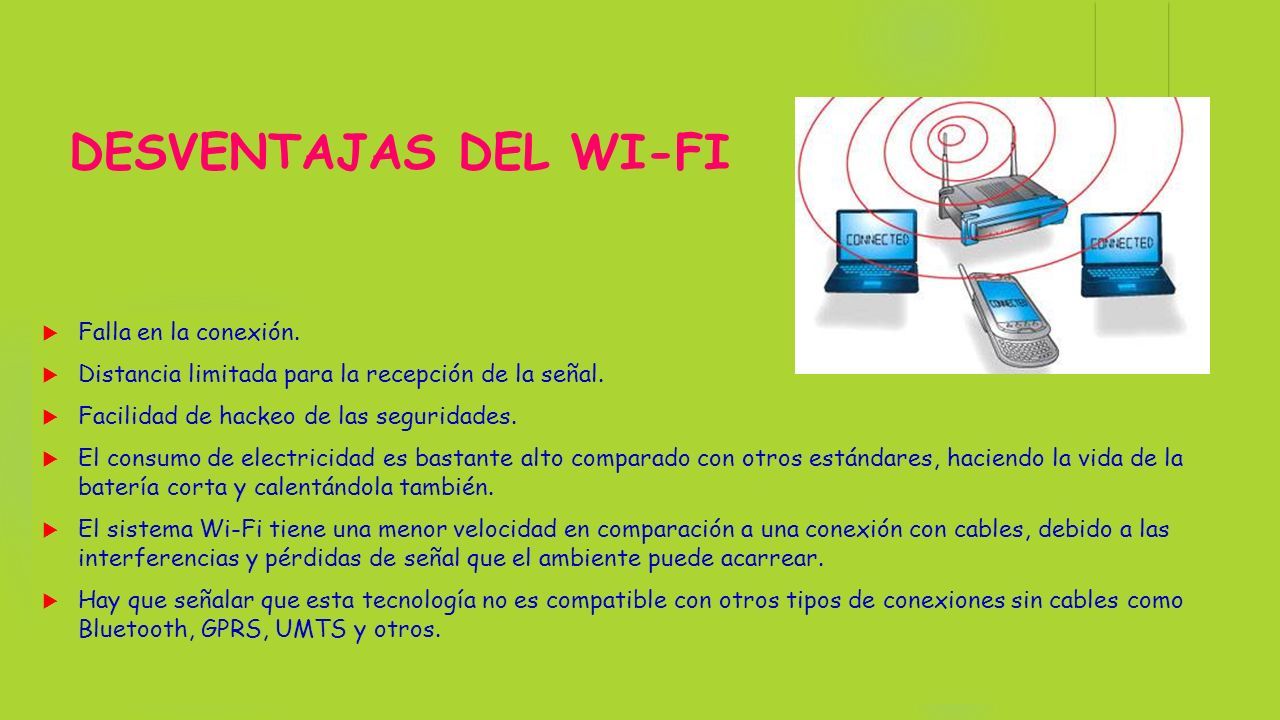

14 DESVENTAJAS DEL WI-FI  Falla en la conexión.  Distancia limitada para la recepción de la señal.  Facilidad de hackeo de las seguridades.  El consumo de electricidad es bastante alto comparado con otros estándares, haciendo la vida de la batería corta y calentándola también.  El sistema Wi-Fi tiene una menor velocidad en comparación a una conexión con cables, debido a las interferencias y pérdidas de señal que el ambiente puede acarrear.  Hay que señalar que esta tecnología no es compatible con otros tipos de conexiones sin cables como Bluetooth, GPRS, UMTS y otros.
