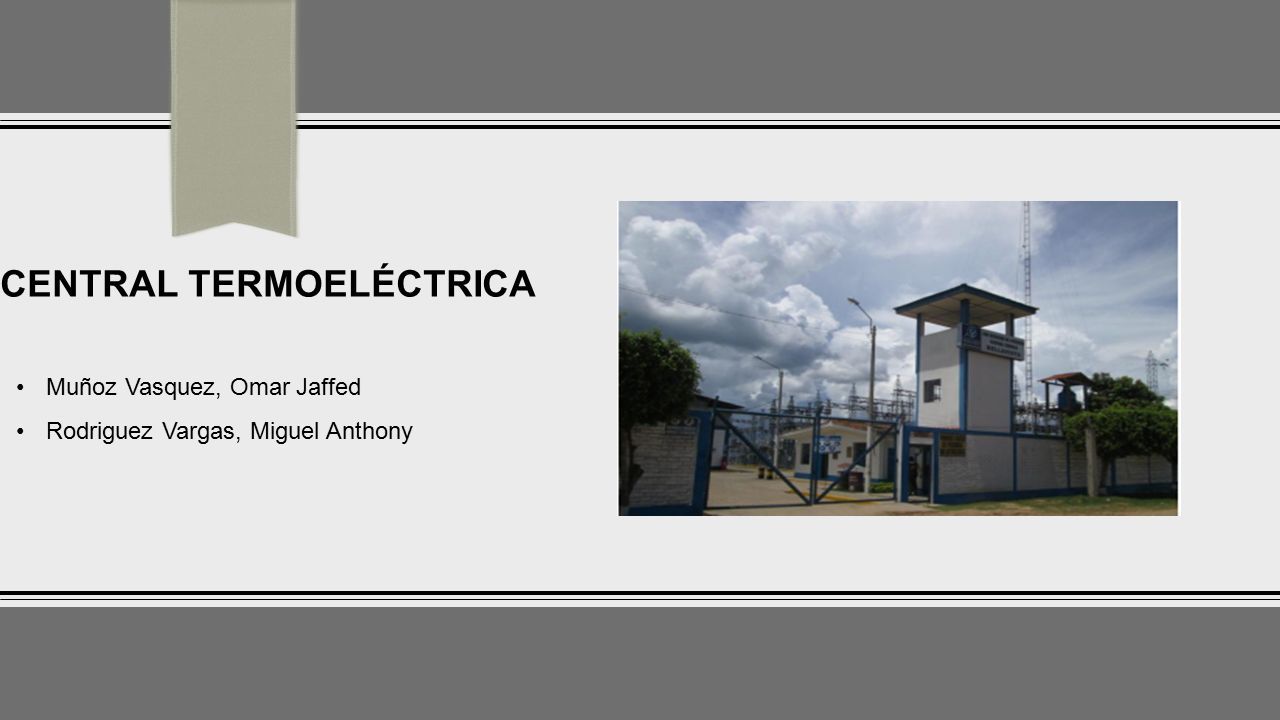

1 NOTA: Para cambiar la imagen de esta diapositiva, seleccione la imagen y elimínela. Después, haga clic en el icono Imágenes del marcador de posición para insertar su propia imagen. CENTRAL TERMOELÉCTRICA Muñoz Vasquez, Omar Jaffed Rodriguez Vargas, Miguel Anthony

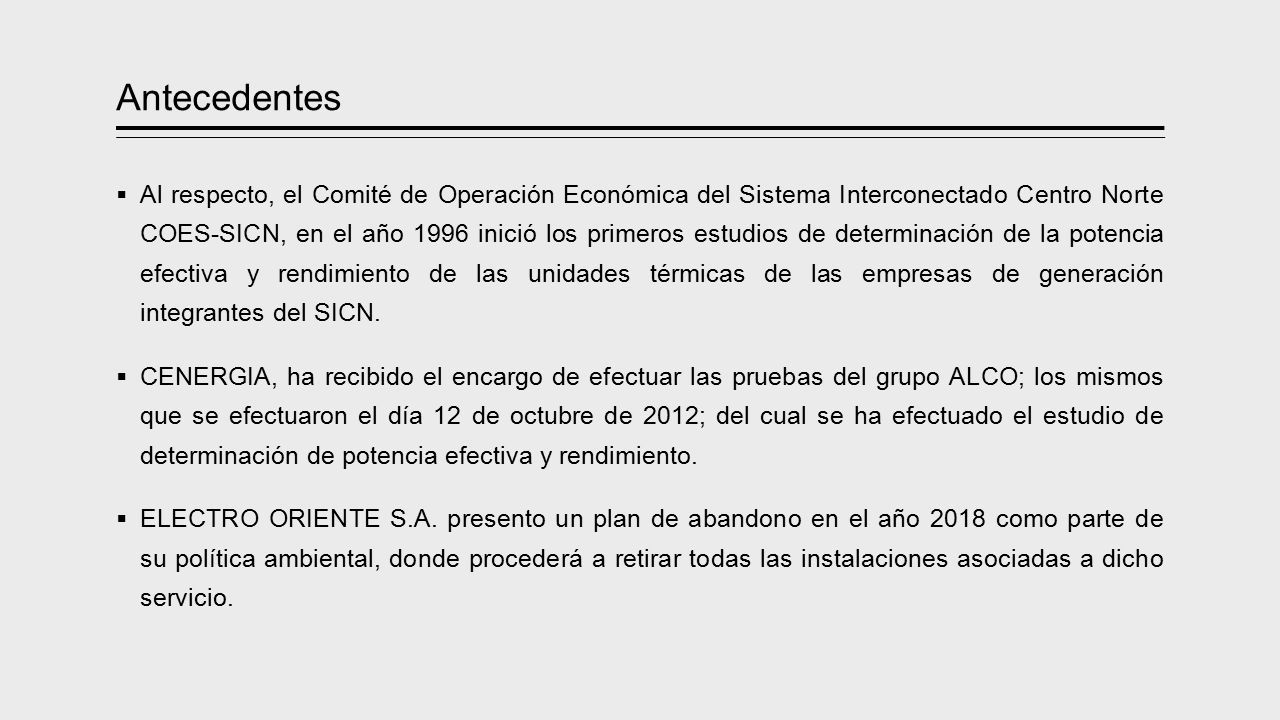

2 Antecedentes  Al respecto, el Comité de Operación Económica del Sistema Interconectado Centro Norte COES-SICN, en el año 1996 inició los primeros estudios de determinación de la potencia efectiva y rendimiento de las unidades térmicas de las empresas de generación integrantes del SICN.  CENERGIA, ha recibido el encargo de efectuar las pruebas del grupo ALCO; los mismos que se efectuaron el día 12 de octubre de 2012; del cual se ha efectuado el estudio de determinación de potencia efectiva y rendimiento.  ELECTRO ORIENTE S.A. presento un plan de abandono en el año 2018 como parte de su política ambiental, donde procederá a retirar todas las instalaciones asociadas a dicho servicio.

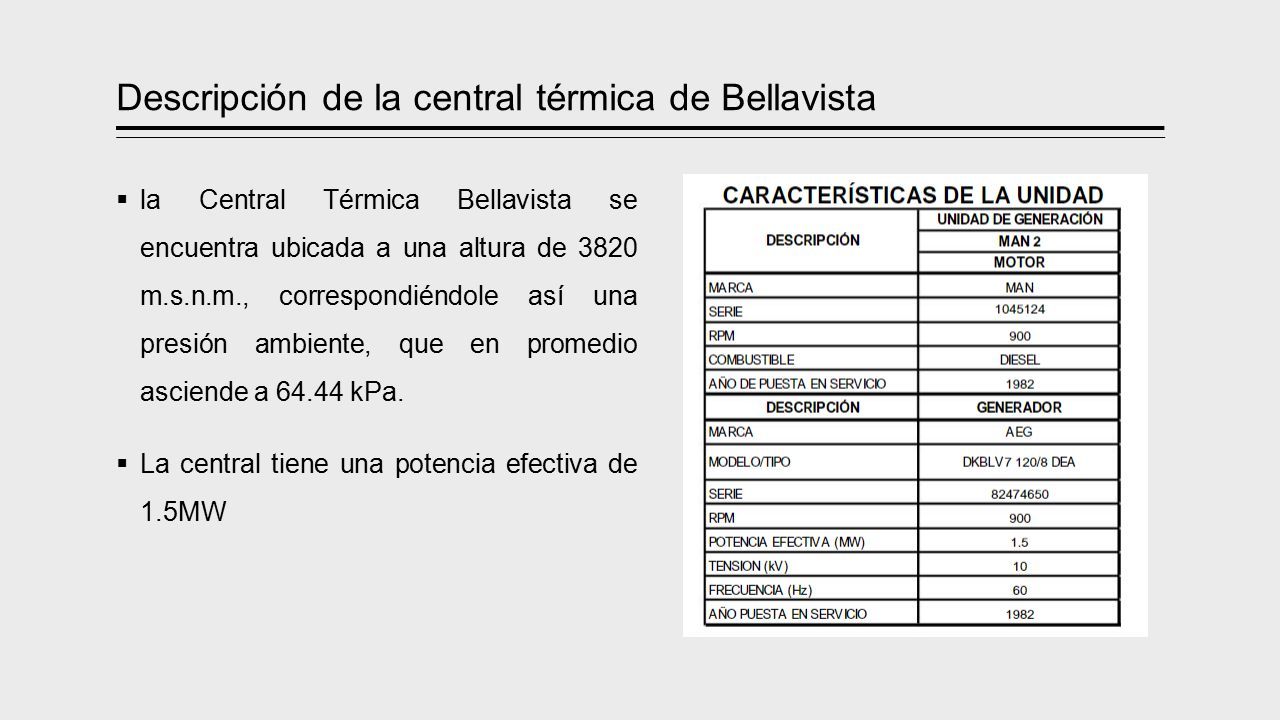

3 Descripción de la central térmica de Bellavista  la Central Térmica Bellavista se encuentra ubicada a una altura de 3820 m.s.n.m., correspondiéndole así una presión ambiente, que en promedio asciende a 64.44 kPa.  La central tiene una potencia efectiva de 1.5MW

4 Realidad Problematica

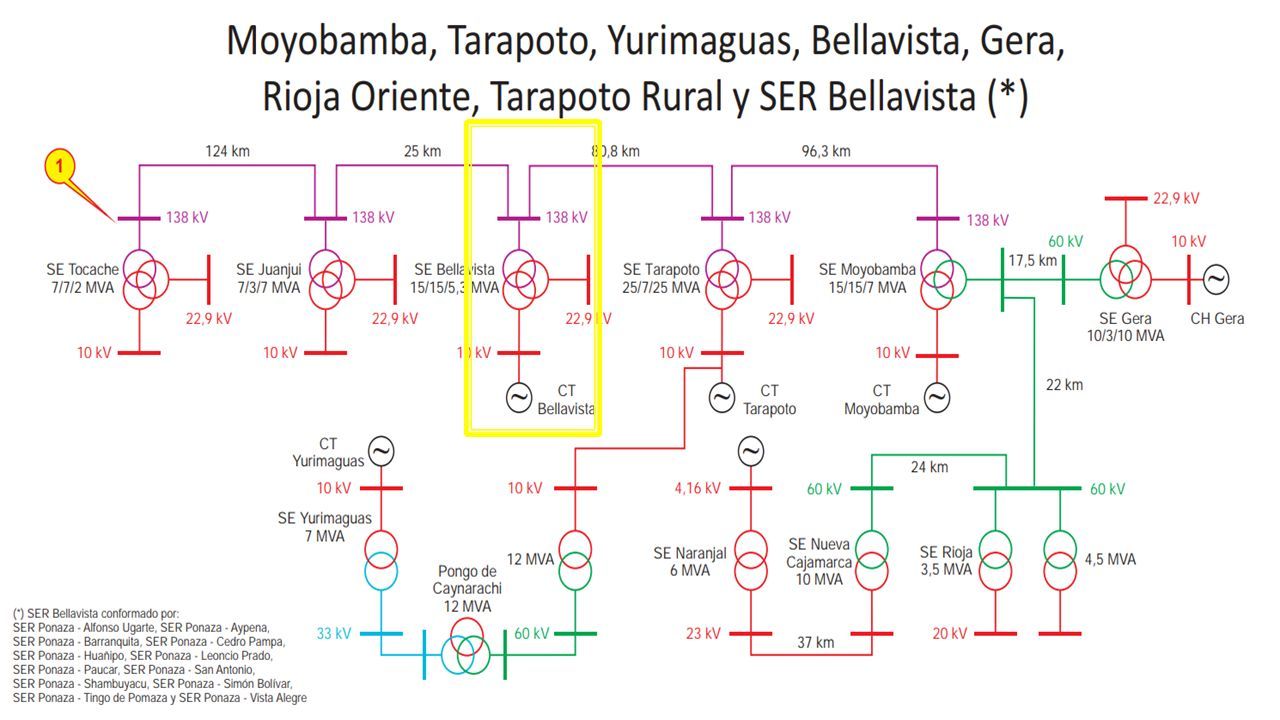

5 Diagrama unifiliar

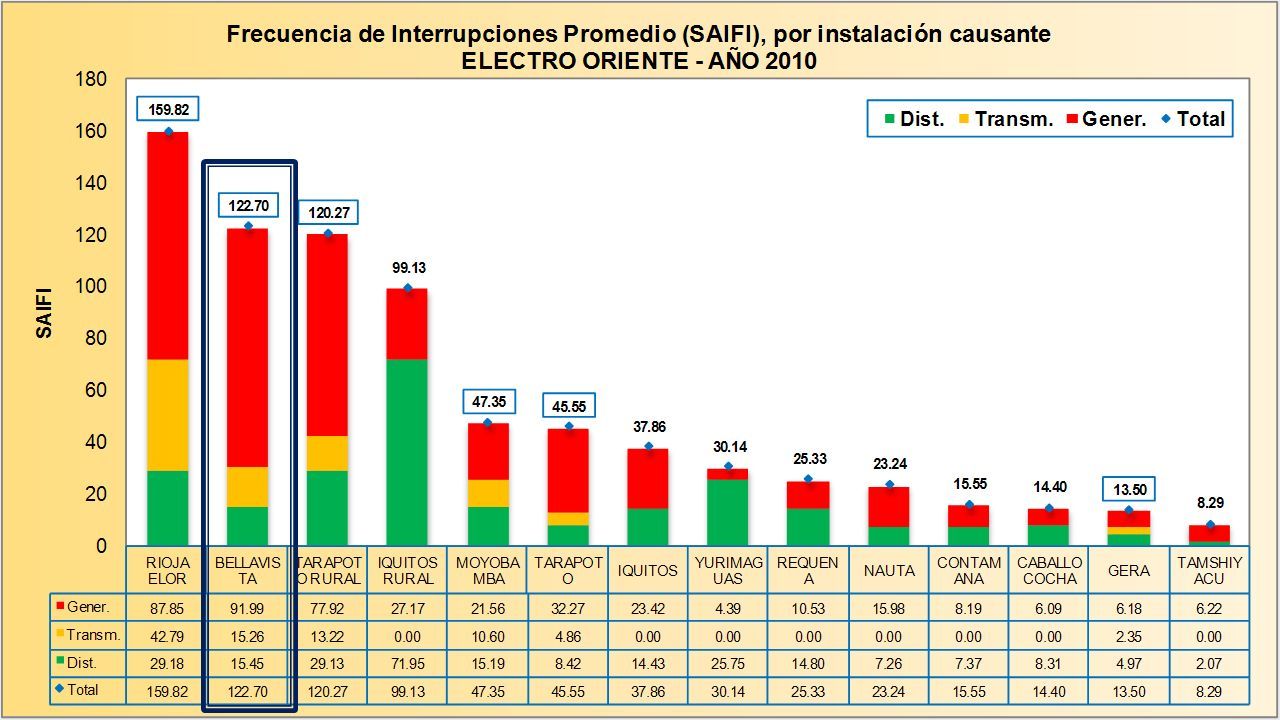

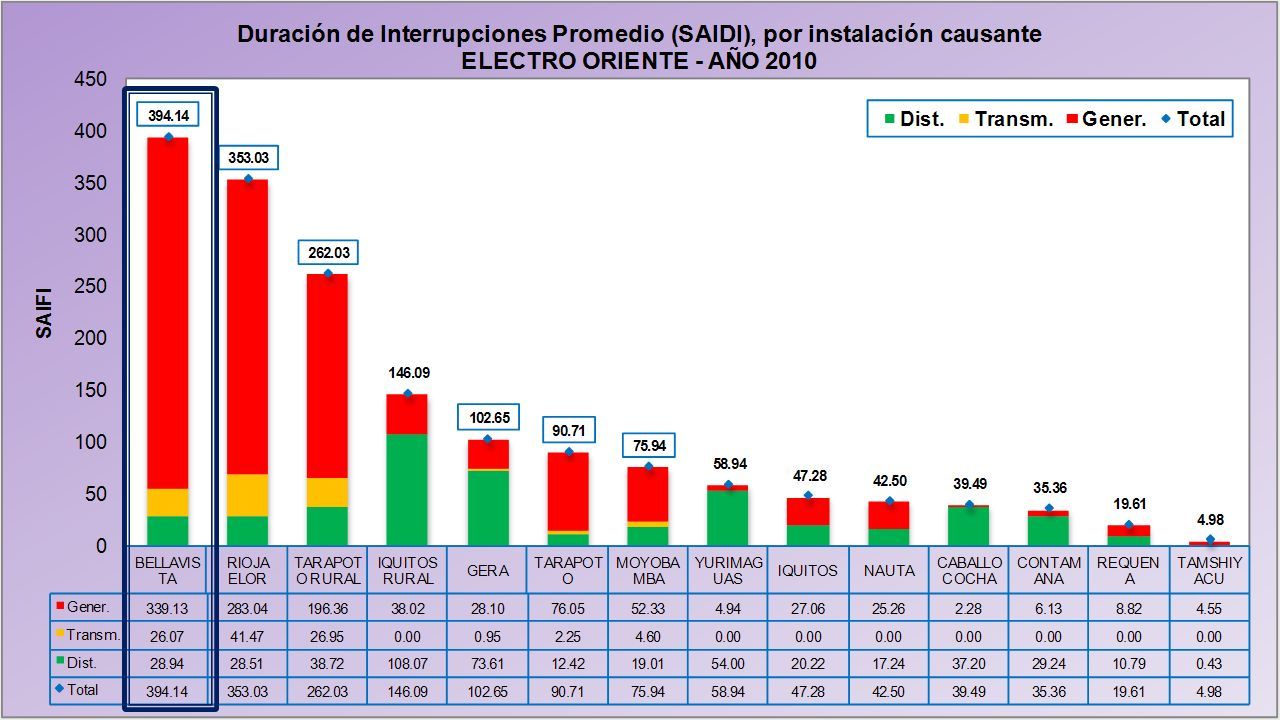

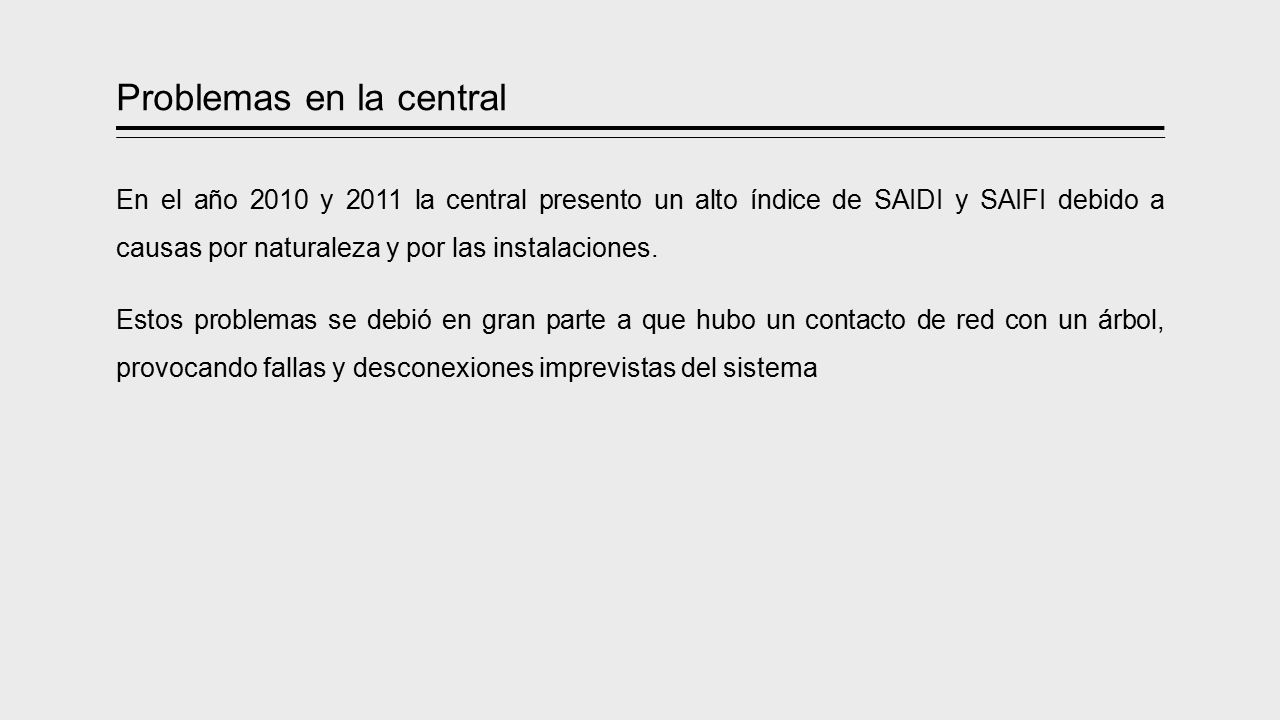

6 Problemas en la central En el año 2010 y 2011 la central presento un alto índice de SAIDI y SAIFI debido a causas por naturaleza y por las instalaciones. Estos problemas se debió en gran parte a que hubo un contacto de red con un árbol, provocando fallas y desconexiones imprevistas del sistema

7

8

9 Problemas en la central En el año 2012 según la RESOLUCION DIRECTORAL N° 082-2012-GRP-DREM- PUNO/D se aprobó la reducción de la capacidad instalada de la central térmica Bellavista de 7.10MW a 2.50MW debido a su alto costo de reparación en las unidades MAN 1 y MAN 2. Desde año 2013 hasta la actualidad la central térmica BELLAVISTA se encuentra fuera de funcionamiento.

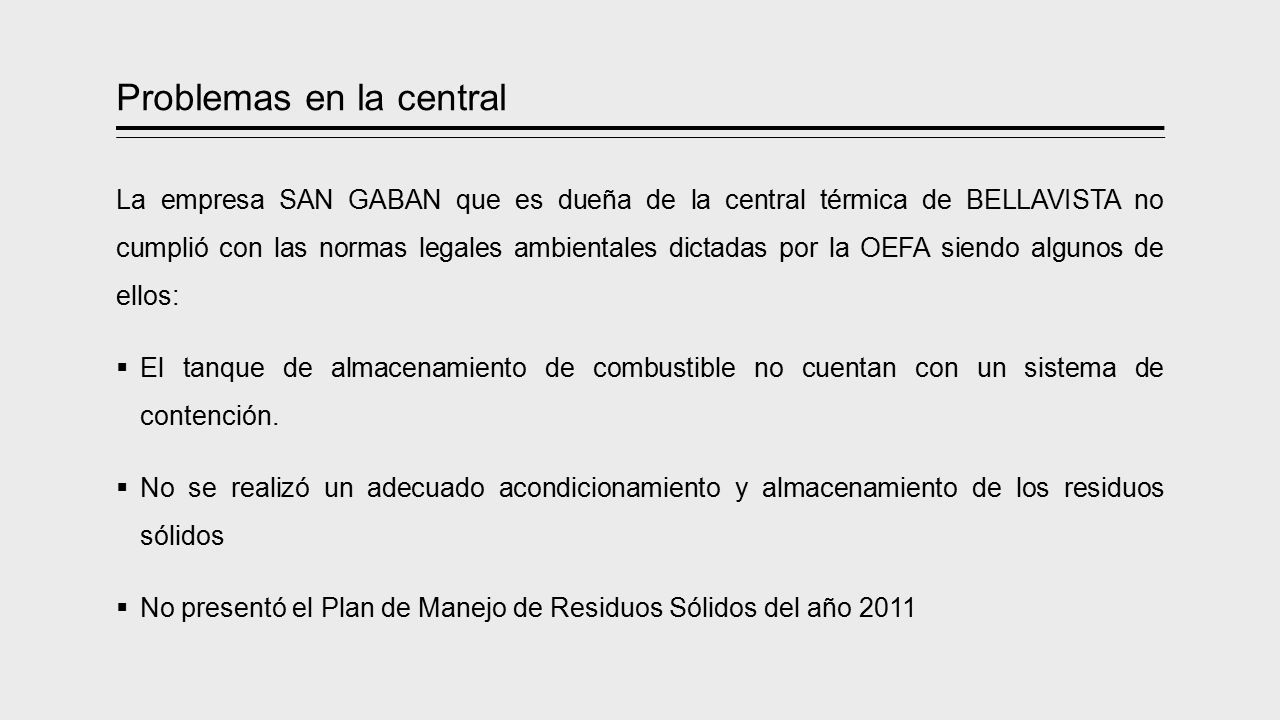

10 Problemas en la central La empresa SAN GABAN que es dueña de la central térmica de BELLAVISTA no cumplió con las normas legales ambientales dictadas por la OEFA siendo algunos de ellos:  El tanque de almacenamiento de combustible no cuentan con un sistema de contención.  No se realizó un adecuado acondicionamiento y almacenamiento de los residuos sólidos  No presentó el Plan de Manejo de Residuos Sólidos del año 2011

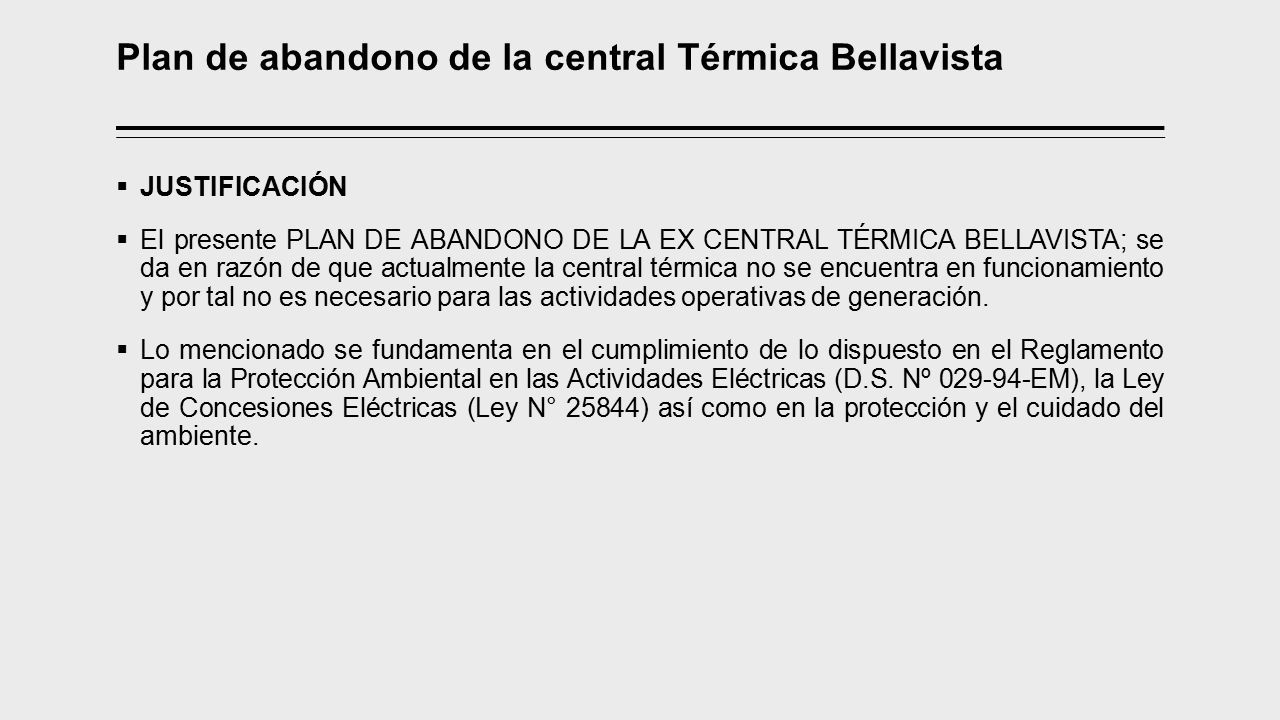

11 Plan de abandono de la central Térmica Bellavista  JUSTIFICACIÓN  El presente PLAN DE ABANDONO DE LA EX CENTRAL TÉRMICA BELLAVISTA; se da en razón de que actualmente la central térmica no se encuentra en funcionamiento y por tal no es necesario para las actividades operativas de generación.  Lo mencionado se fundamenta en el cumplimiento de lo dispuesto en el Reglamento para la Protección Ambiental en las Actividades Eléctricas (D.S. Nº 029-94-EM), la Ley de Concesiones Eléctricas (Ley N° 25844) así como en la protección y el cuidado del ambiente.

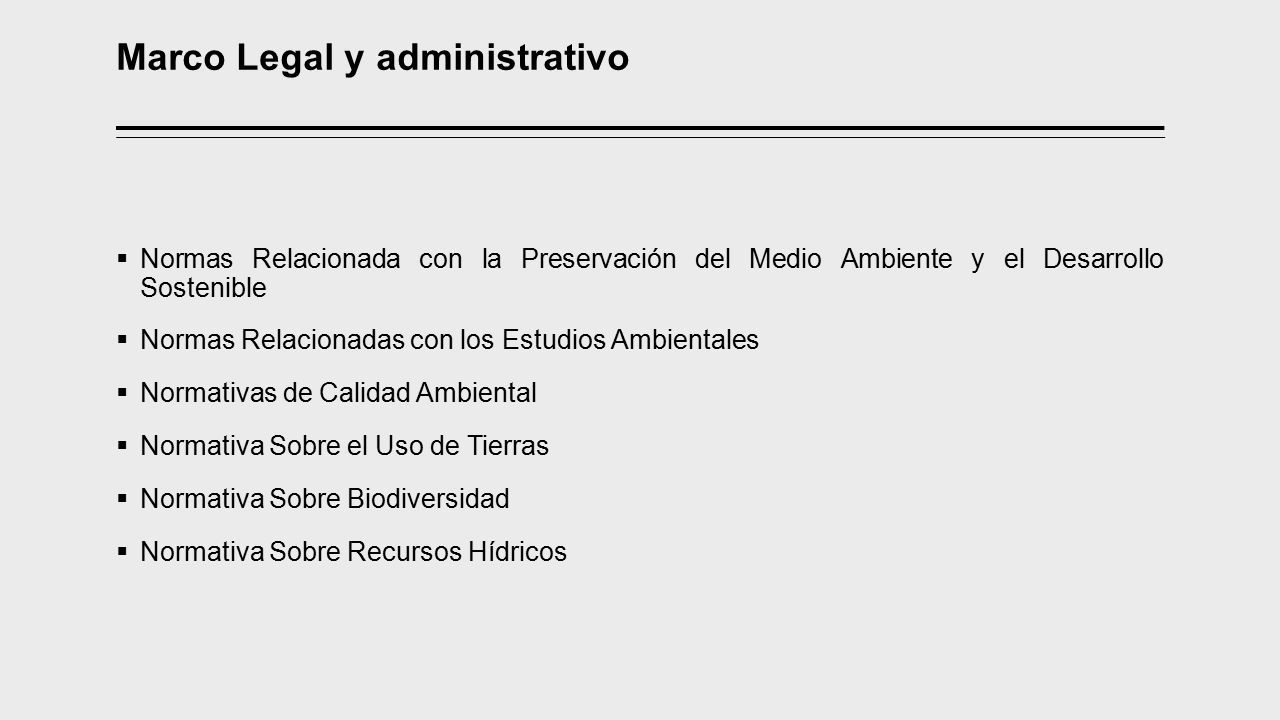

12 Marco Legal y administrativo  Normas Relacionada con la Preservación del Medio Ambiente y el Desarrollo Sostenible  Normas Relacionadas con los Estudios Ambientales  Normativas de Calidad Ambiental  Normativa Sobre el Uso de Tierras  Normativa Sobre Biodiversidad  Normativa Sobre Recursos Hídricos

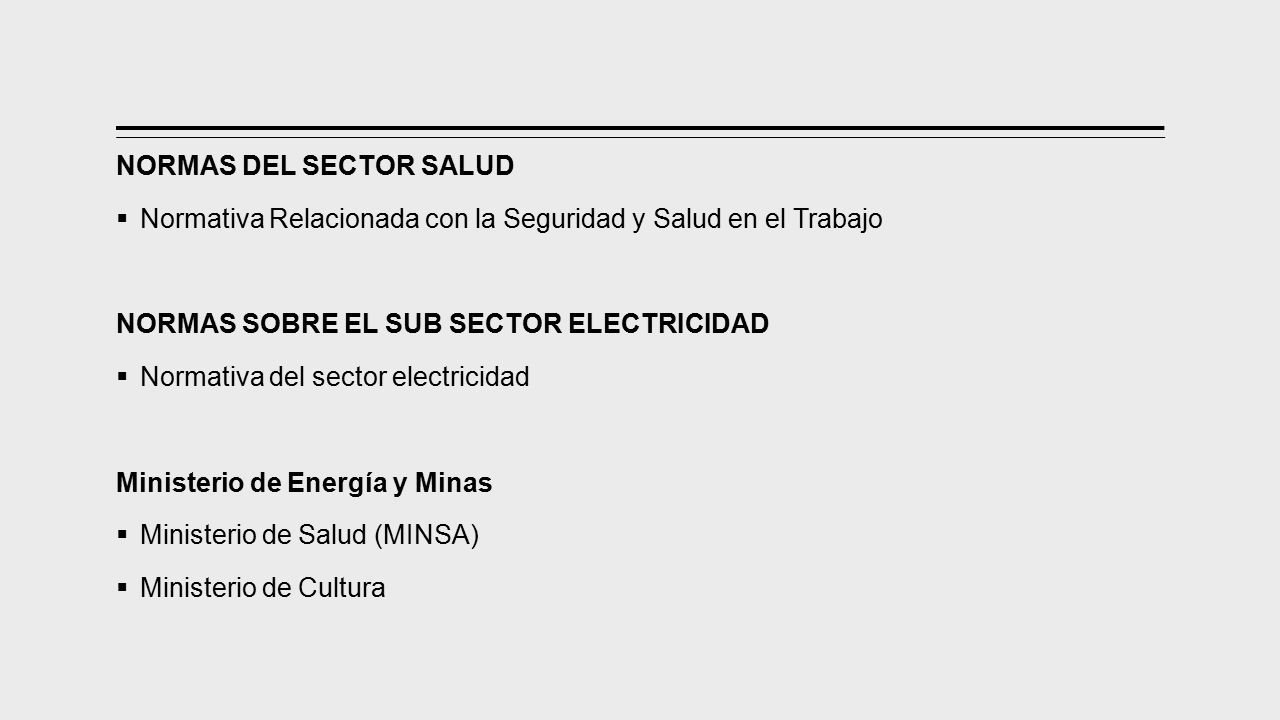

13 NORMAS DEL SECTOR SALUD  Normativa Relacionada con la Seguridad y Salud en el Trabajo NORMAS SOBRE EL SUB SECTOR ELECTRICIDAD  Normativa del sector electricidad Ministerio de Energía y Minas  Ministerio de Salud (MINSA)  Ministerio de Cultura

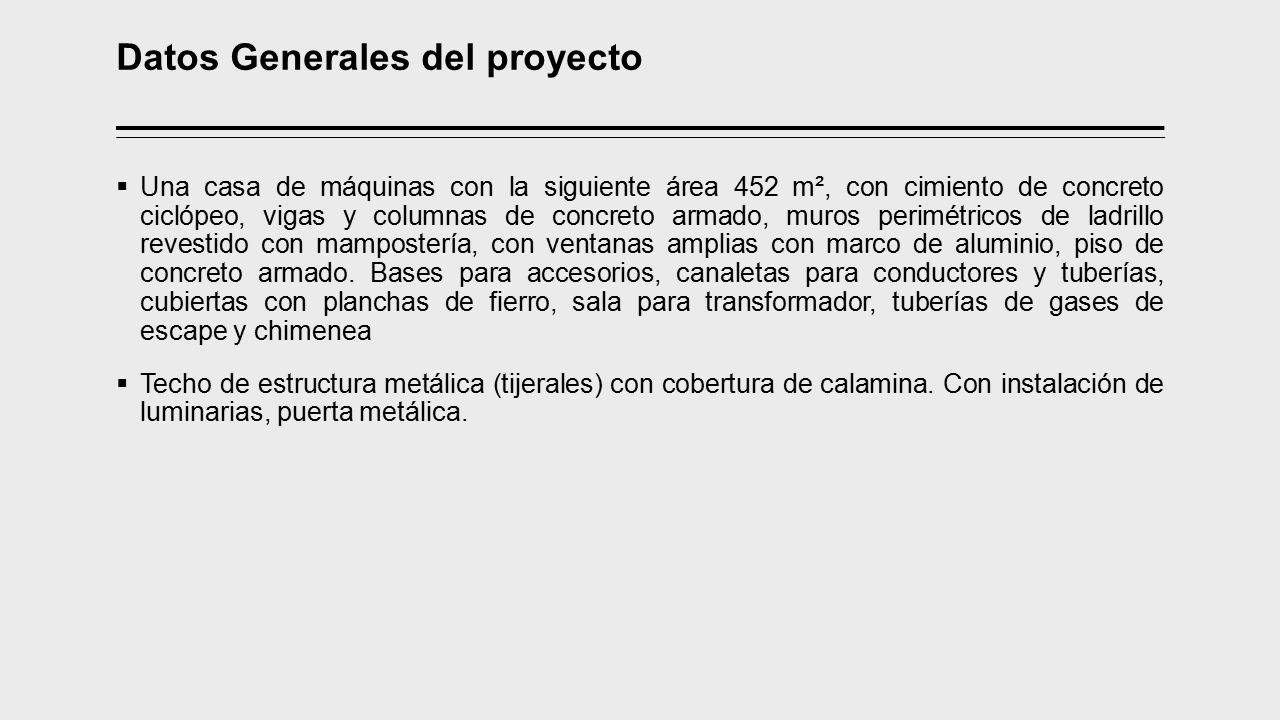

14 Datos Generales del proyecto  Una casa de máquinas con la siguiente área 452 m², con cimiento de concreto ciclópeo, vigas y columnas de concreto armado, muros perimétricos de ladrillo revestido con mampostería, con ventanas amplias con marco de aluminio, piso de concreto armado. Bases para accesorios, canaletas para conductores y tuberías, cubiertas con planchas de fierro, sala para transformador, tuberías de gases de escape y chimenea  Techo de estructura metálica (tijerales) con cobertura de calamina. Con instalación de luminarias, puerta metálica.

15 DESCRIPCION DE LAS INSTALACIONES ELECTRICAS EXISTENTES  Lista de equipos de la infraestructura y equipos que serán retirados:  Grupo Generador: (Motor y Generador).  Tanque de combustible y conexión de tuberías.  Equipo en desuso Radiador.  Tablero y celda de enlace en desuso propia del Grupo EMD.  Transformador Propio del Grupo.

16 DESCRIPCION DE LAS INSTALACIONES ELECTRICAS EXISTENTES  Lista de equipos de la infraestructura y equipos que serán retirados:  Grupo Generador: (Motor y Generador).  Tanque de combustible y conexión de tuberías.  Equipo en desuso Radiador.  Tablero y celda de enlace en desuso propia del Grupo EMD.  Transformador Propio del Grupo.

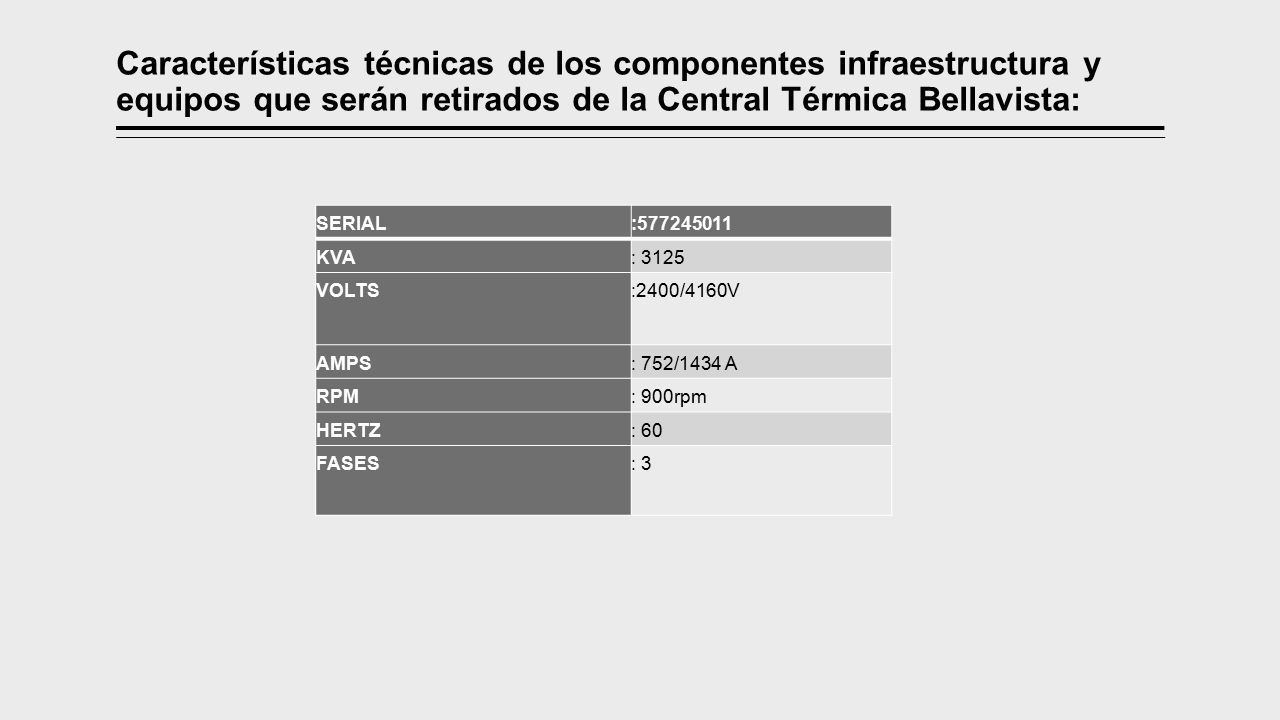

17 Características técnicas de los componentes infraestructura y equipos que serán retirados de la Central Térmica Bellavista: SERIAL:577245011 KVA: 3125 VOLTS:2400/4160V AMPS: 752/1434 A RPM: 900rpm HERTZ: 60 FASES : 3

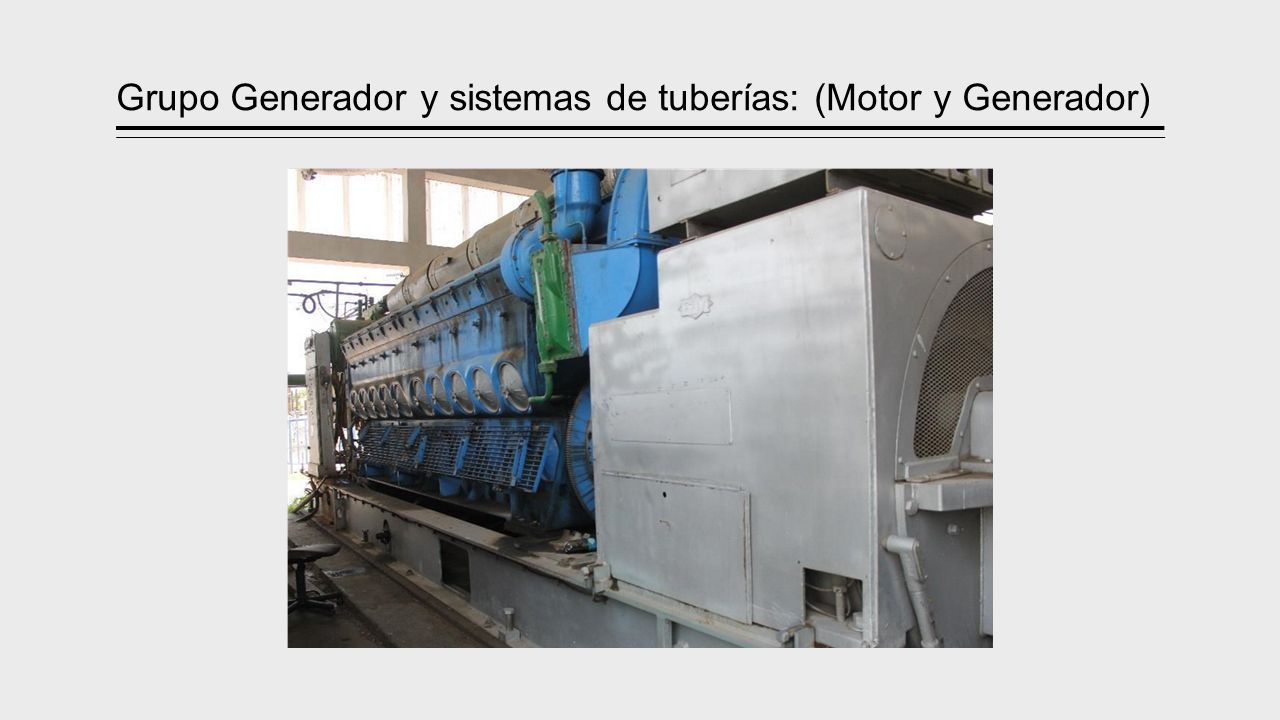

18 Grupo Generador y sistemas de tuberías: (Motor y Generador)

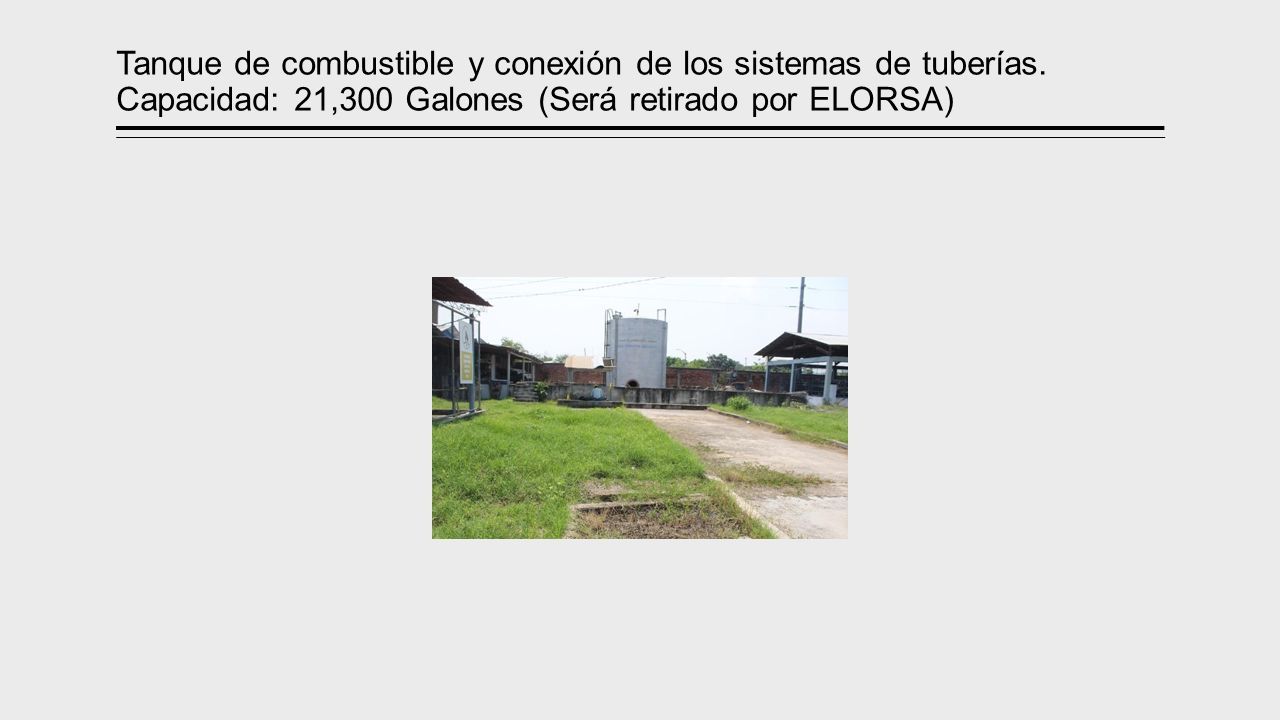

19 Tanque de combustible y conexión de los sistemas de tuberías. Capacidad: 21,300 Galones (Será retirado por ELORSA)

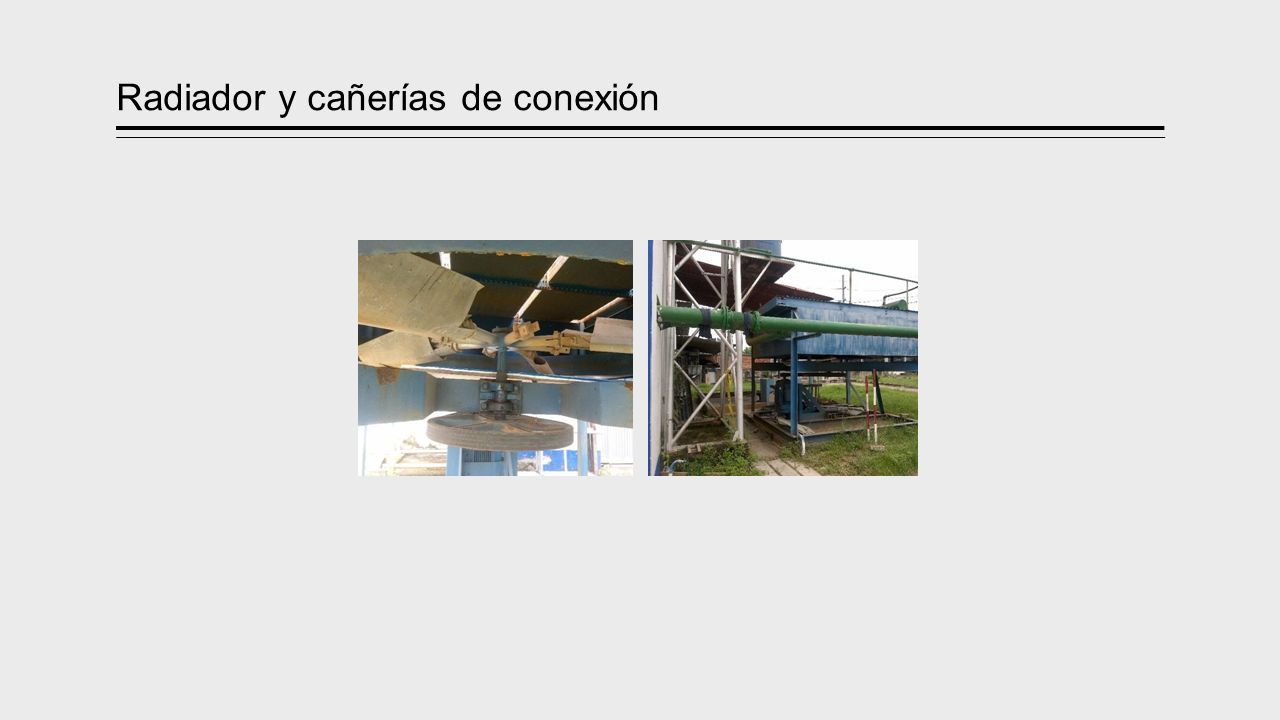

20 Radiador y cañerías de conexión

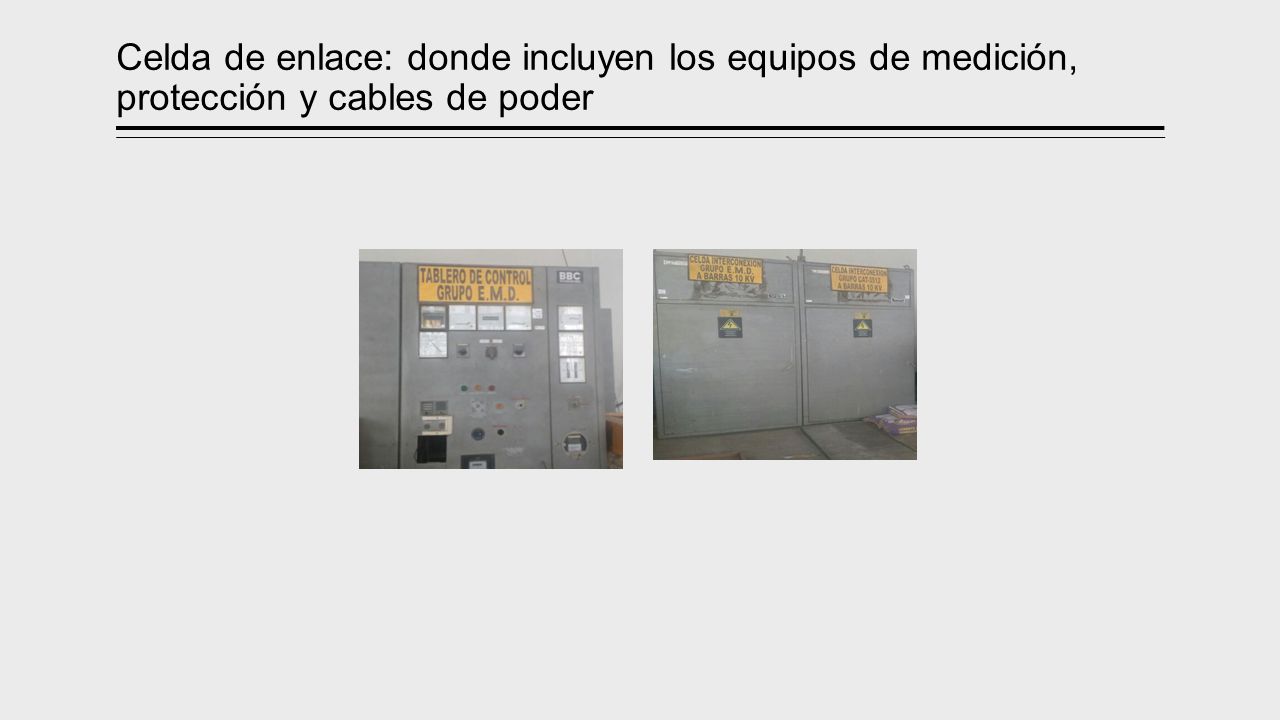

21 Celda de enlace: donde incluyen los equipos de medición, protección y cables de poder

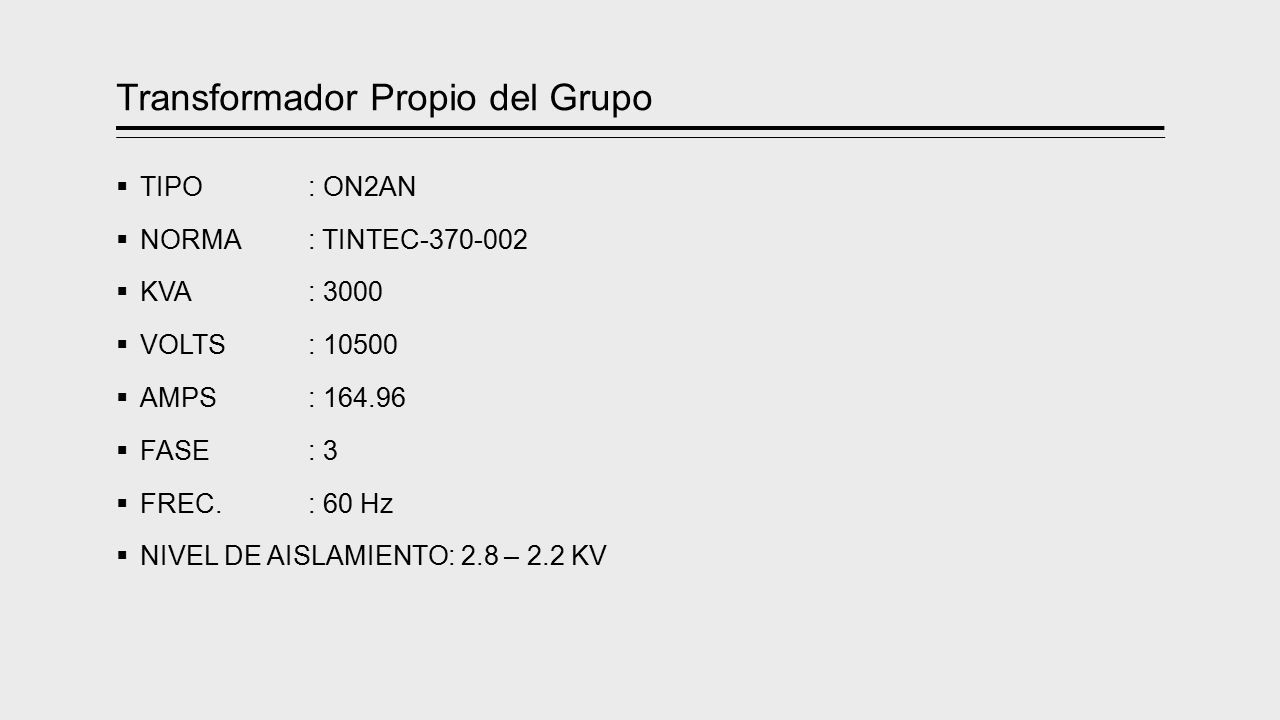

22 Transformador Propio del Grupo  TIPO : ON2AN  NORMA: TINTEC-370-002  KVA : 3000  VOLTS: 10500  AMPS : 164.96  FASE : 3  FREC. : 60 Hz  NIVEL DE AISLAMIENTO: 2.8 – 2.2 KV

23 Transformador Propio del Grupo
