1 TIPOS DE BOMBAS POR: MELBIN EDGARDO AVILA ARIAS PROGRAMA: BOMBAS Y COMPRESORES

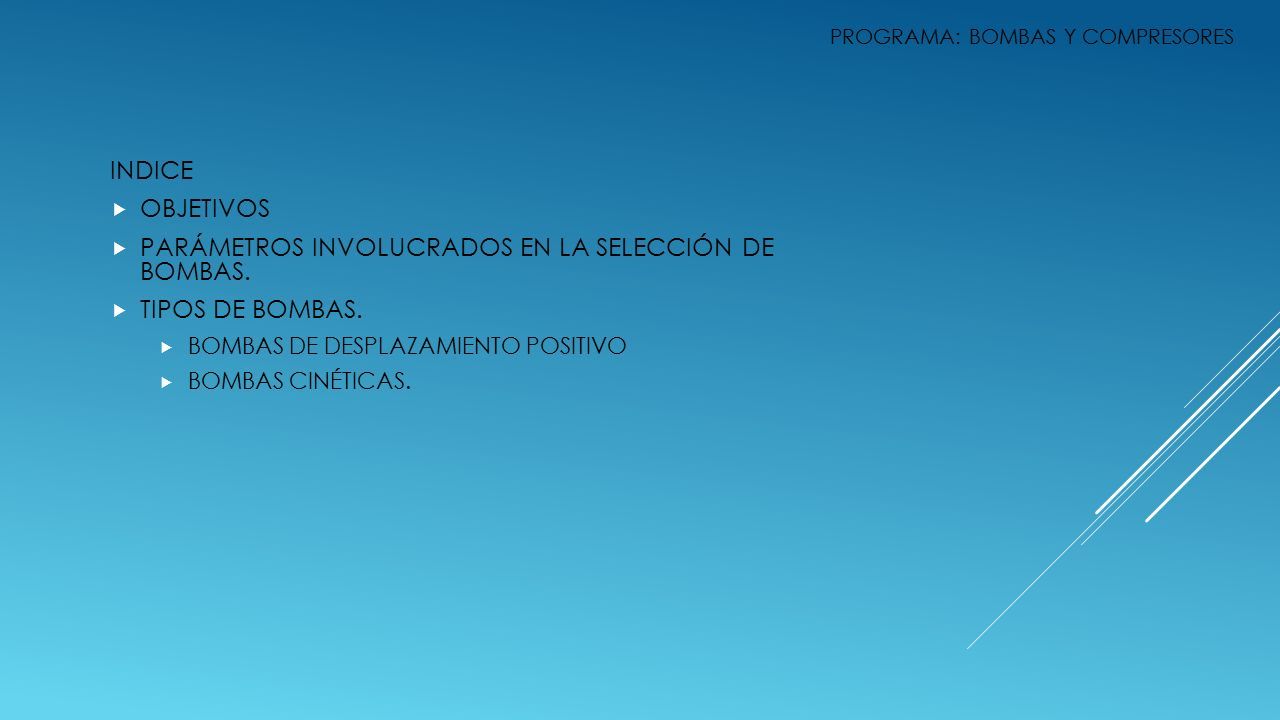

2 INDICE  OBJETIVOS  PARÁMETROS INVOLUCRADOS EN LA SELECCIÓN DE BOMBAS.  TIPOS DE BOMBAS.  BOMBAS DE DESPLAZAMIENTO POSITIVO  BOMBAS CINÉTICAS. PROGRAMA: BOMBAS Y COMPRESORES

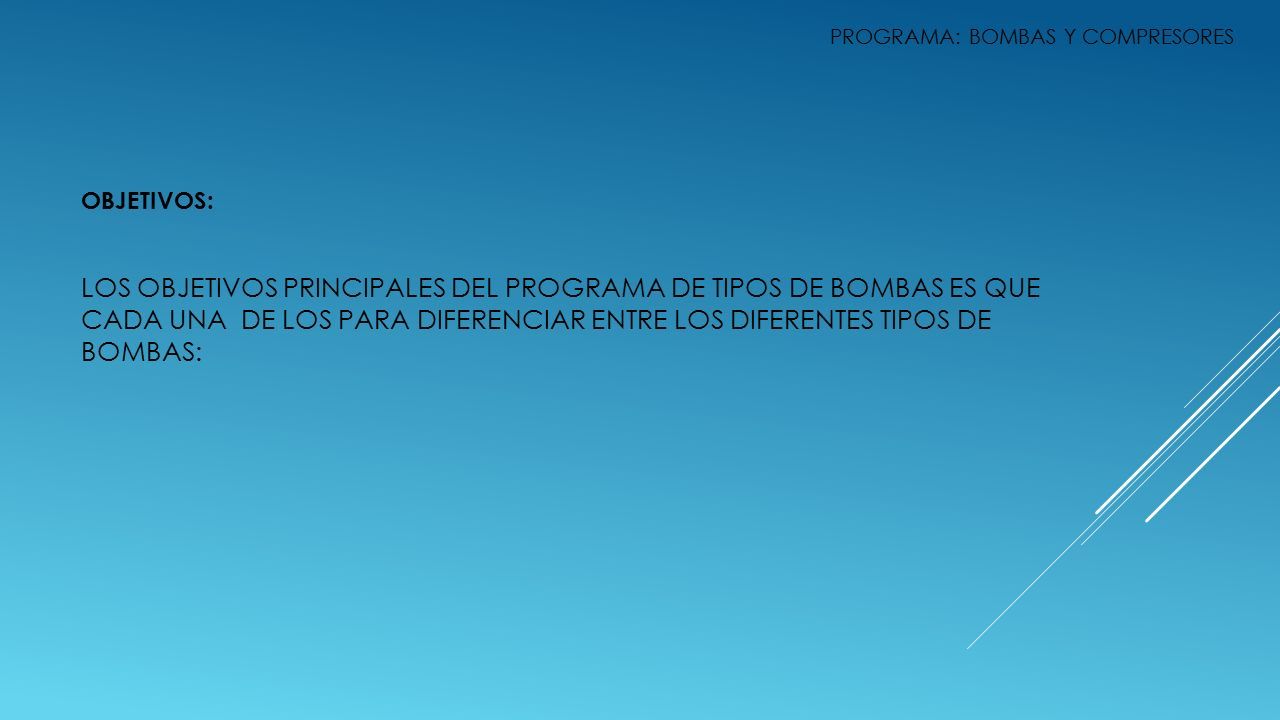

3 OBJETIVOS: LOS OBJETIVOS PRINCIPALES DEL PROGRAMA DE TIPOS DE BOMBAS ES QUE CADA UNA DE LOS PARA DIFERENCIAR ENTRE LOS DIFERENTES TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES

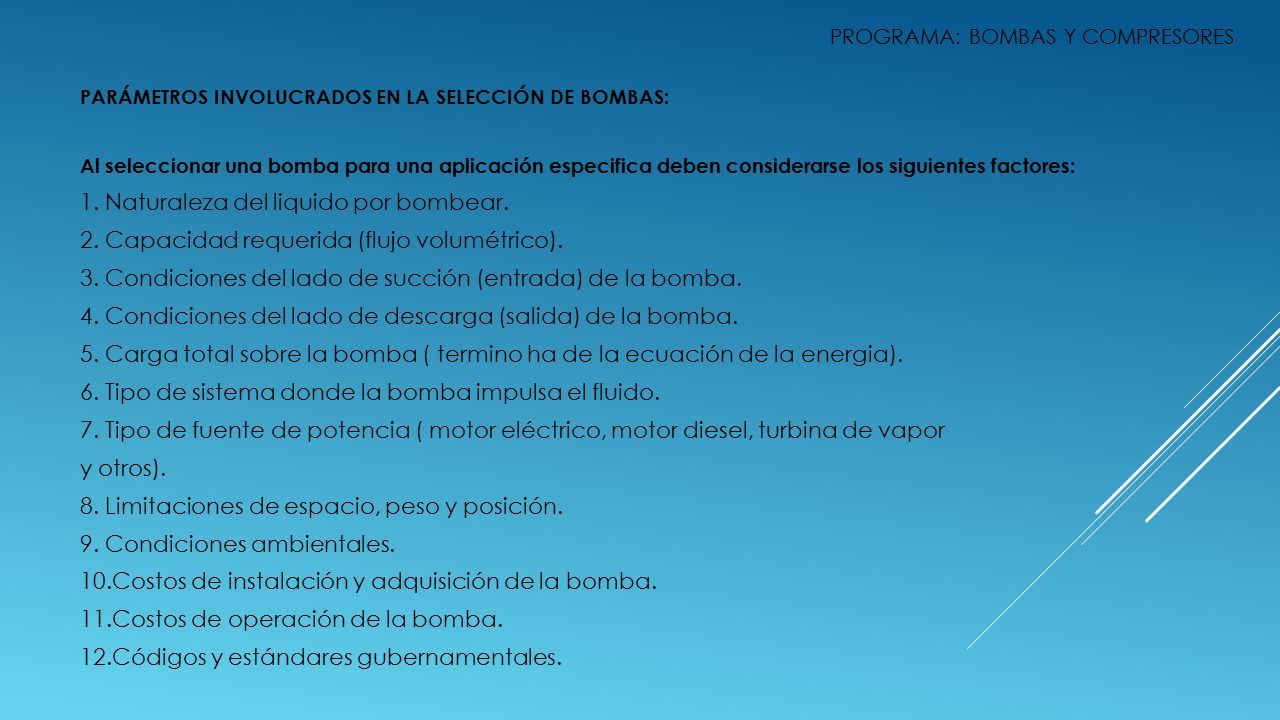

4 PARÁMETROS INVOLUCRADOS EN LA SELECCIÓN DE BOMBAS: Al seleccionar una bomba para una aplicación especifica deben considerarse los siguientes factores: 1. Naturaleza del liquido por bombear. 2. Capacidad requerida (flujo volumétrico). 3. Condiciones del lado de succión (entrada) de la bomba. 4. Condiciones del lado de descarga (salida) de la bomba. 5. Carga total sobre la bomba ( termino ha de la ecuación de la energia). 6. Tipo de sistema donde la bomba impulsa el fluido. 7. Tipo de fuente de potencia ( motor eléctrico, motor diesel, turbina de vapor y otros). 8. Limitaciones de espacio, peso y posición. 9. Condiciones ambientales. 10.Costos de instalación y adquisición de la bomba. 11.Costos de operación de la bomba. 12.Códigos y estándares gubernamentales. PROGRAMA: BOMBAS Y COMPRESORES

5 PARÁMETROS INVOLUCRADOS EN LA SELECCIÓN DE BOMBAS: La naturaleza de los fluidos se caracteriza por su temperatura, condiciones de bombeo, gravedad especifica, viscosidad y tendencia a corroer o erosionar las partes de la bomba y su presión de vapor a temperaturas de bombeo. PROGRAMA: BOMBAS Y COMPRESORES

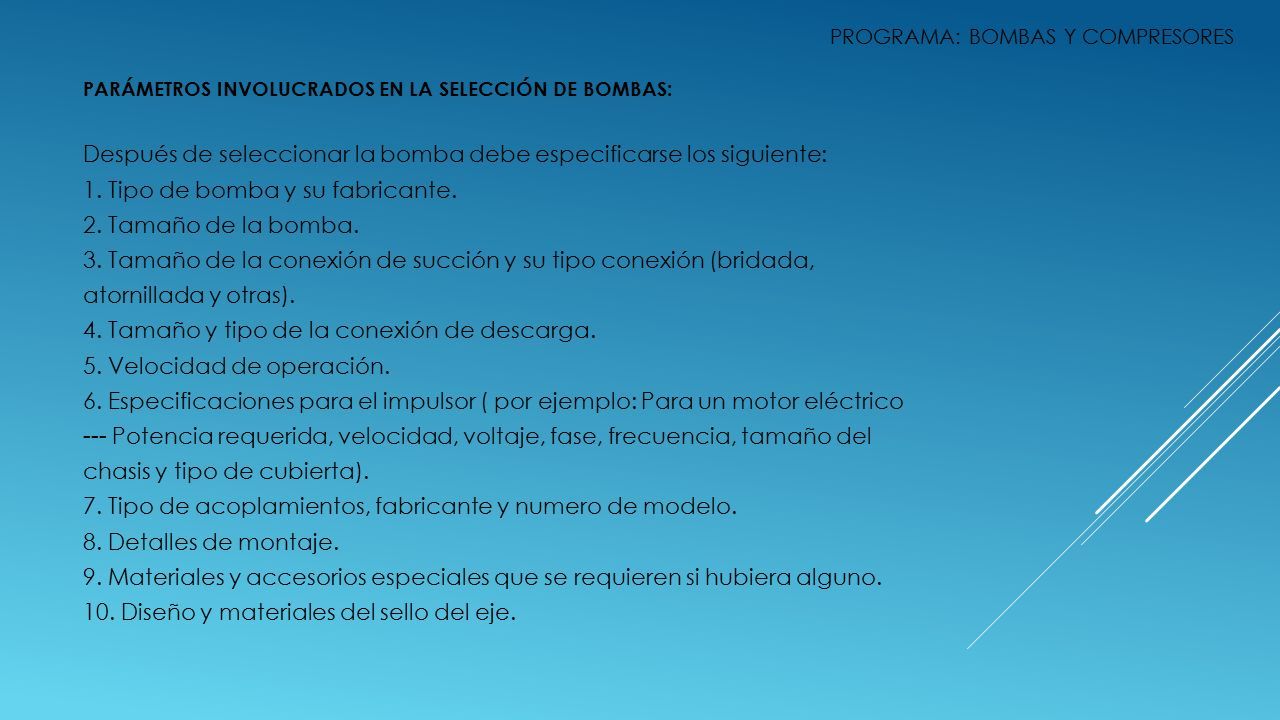

6 PARÁMETROS INVOLUCRADOS EN LA SELECCIÓN DE BOMBAS: Después de seleccionar la bomba debe especificarse los siguiente: 1. Tipo de bomba y su fabricante. 2. Tamaño de la bomba. 3. Tamaño de la conexión de succión y su tipo conexión (bridada, atornillada y otras). 4. Tamaño y tipo de la conexión de descarga. 5. Velocidad de operación. 6. Especificaciones para el impulsor ( por ejemplo: Para un motor eléctrico --- Potencia requerida, velocidad, voltaje, fase, frecuencia, tamaño del chasis y tipo de cubierta). 7. Tipo de acoplamientos, fabricante y numero de modelo. 8. Detalles de montaje. 9. Materiales y accesorios especiales que se requieren si hubiera alguno. 10. Diseño y materiales del sello del eje. PROGRAMA: BOMBAS Y COMPRESORES

7 PARÁMETROS INVOLUCRADOS EN LA SELECCIÓN DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES Los catálogos de bombas de cada fabricante proporcionan la información necesaria para seleccionar y cumplir las especificaciones de las bombas y el equipo accesorio.

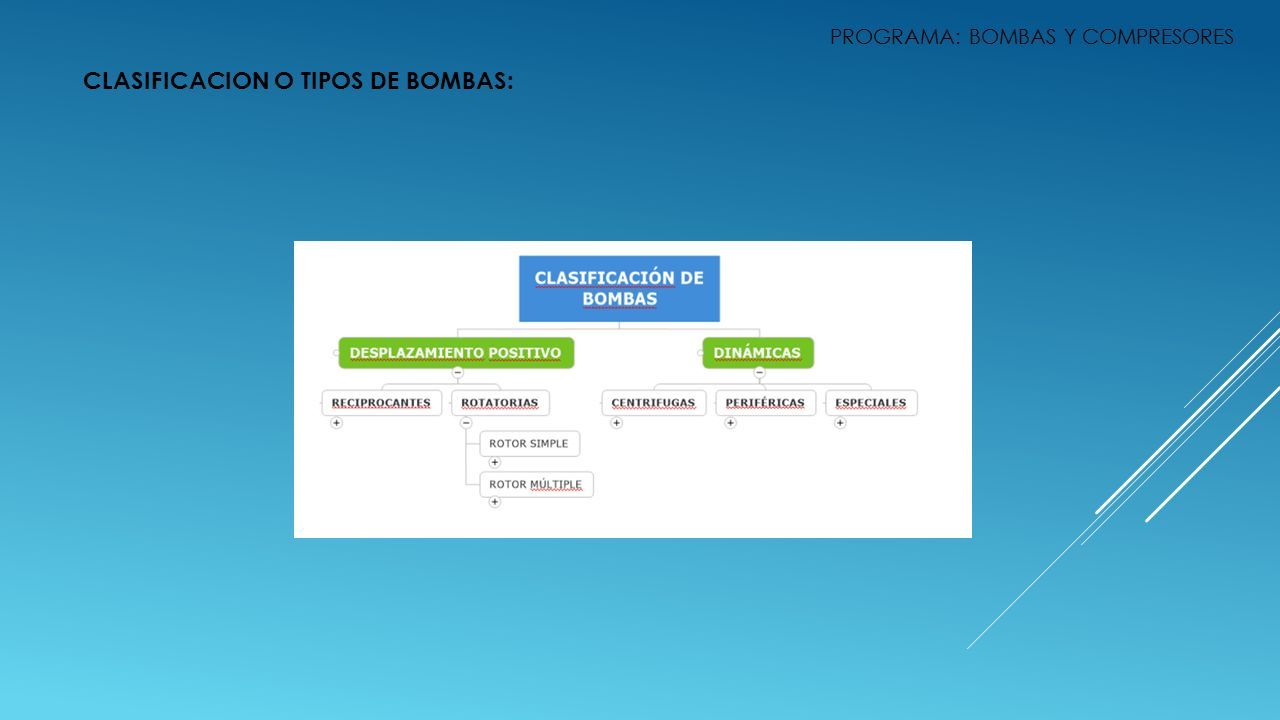

8 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES

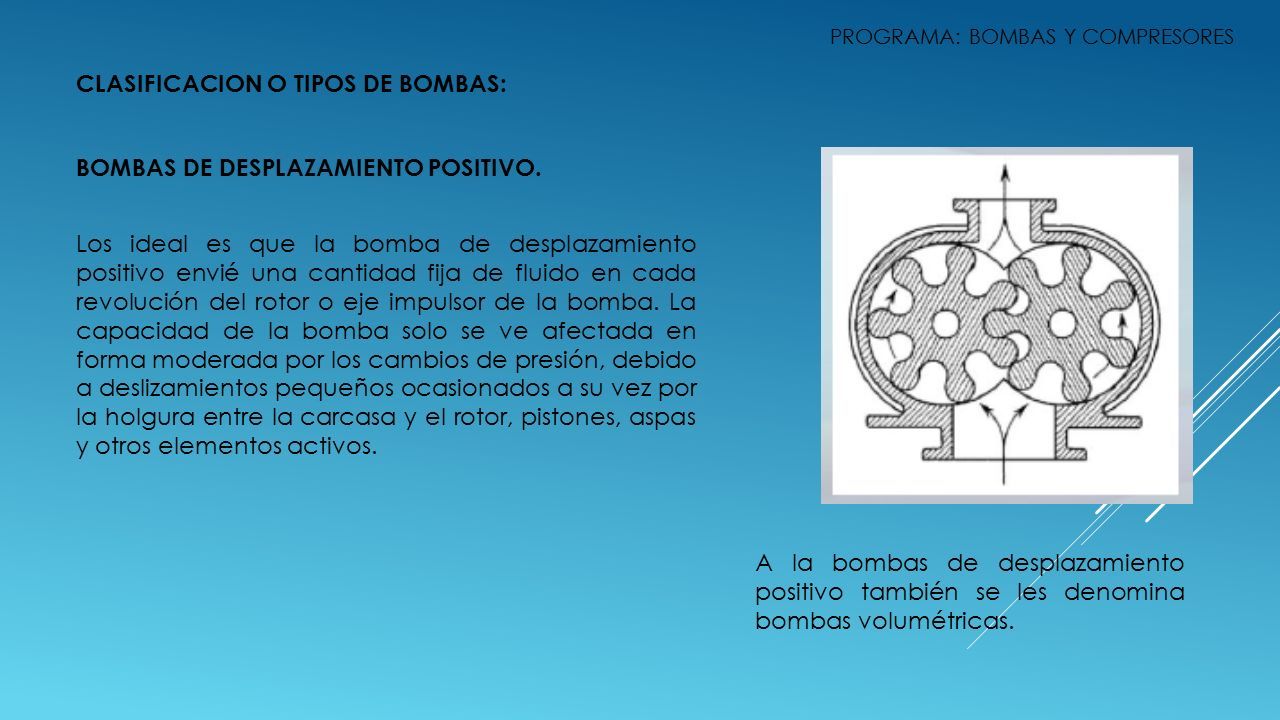

9 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. Los ideal es que la bomba de desplazamiento positivo envié una cantidad fija de fluido en cada revolución del rotor o eje impulsor de la bomba. La capacidad de la bomba solo se ve afectada en forma moderada por los cambios de presión, debido a deslizamientos pequeños ocasionados a su vez por la holgura entre la carcasa y el rotor, pistones, aspas y otros elementos activos. A la bombas de desplazamiento positivo también se les denomina bombas volumétricas.

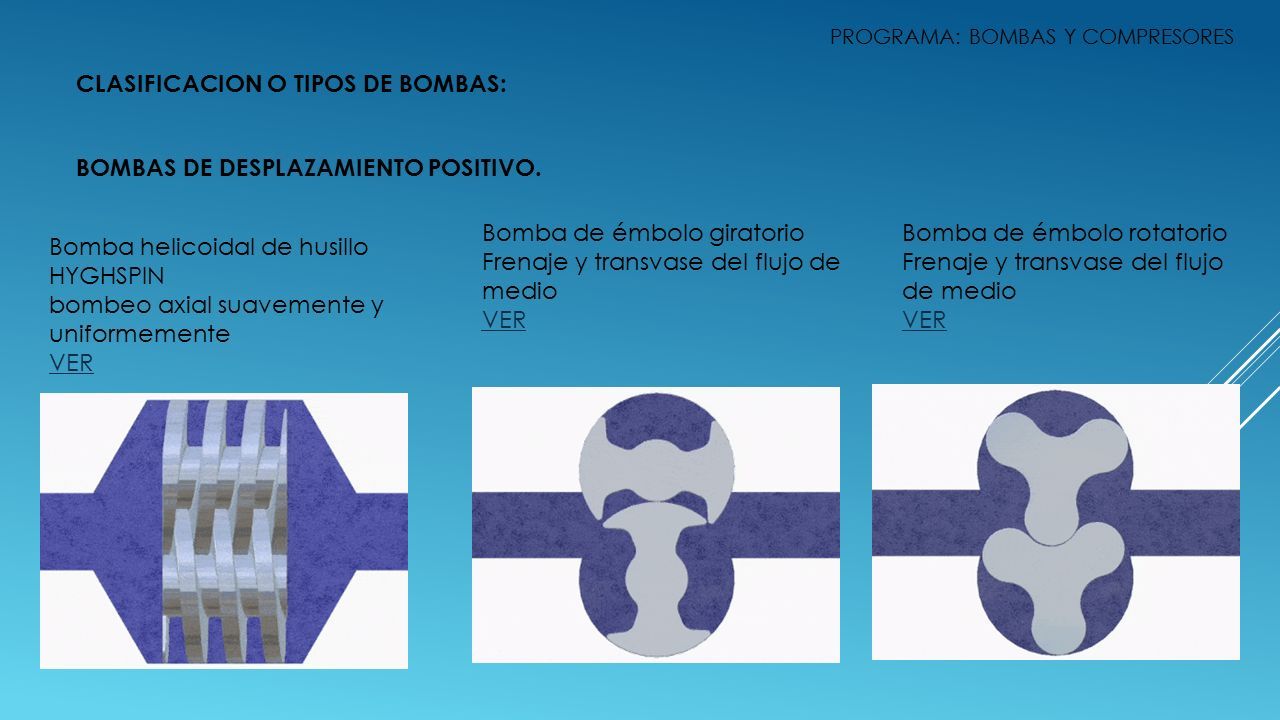

10 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. Bomba helicoidal de husillo HYGHSPIN bombeo axial suavemente y uniformemente VER Bomba de émbolo giratorio Frenaje y transvase del flujo de medio VER Bomba de émbolo rotatorio Frenaje y transvase del flujo de medio VER

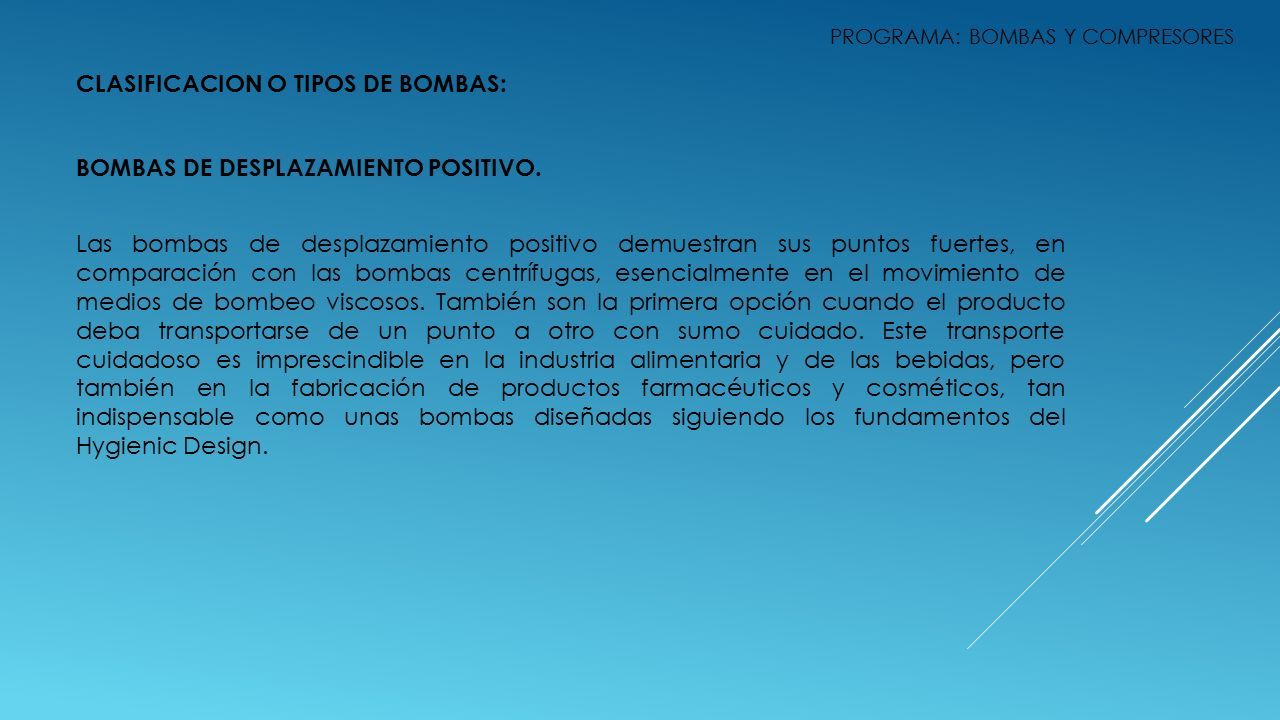

11 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. Las bombas de desplazamiento positivo demuestran sus puntos fuertes, en comparación con las bombas centrífugas, esencialmente en el movimiento de medios de bombeo viscosos. También son la primera opción cuando el producto deba transportarse de un punto a otro con sumo cuidado. Este transporte cuidadoso es imprescindible en la industria alimentaria y de las bebidas, pero también en la fabricación de productos farmacéuticos y cosméticos, tan indispensable como unas bombas diseñadas siguiendo los fundamentos del Hygienic Design.

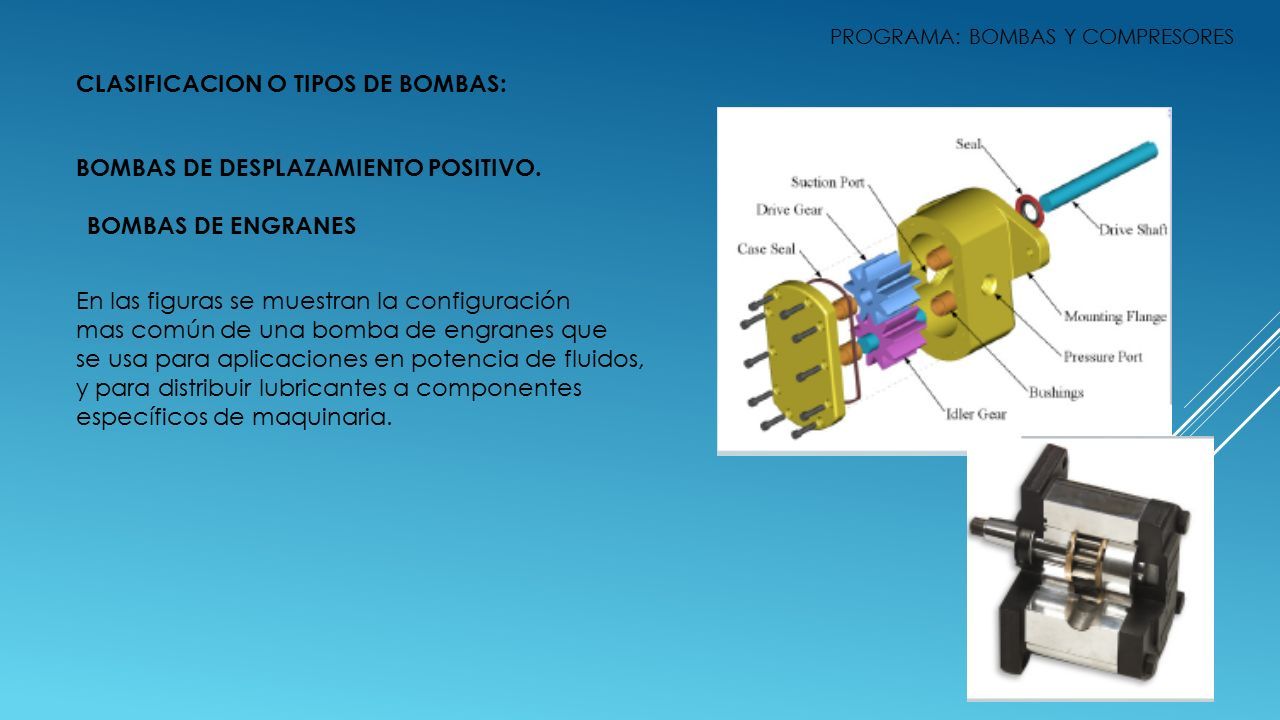

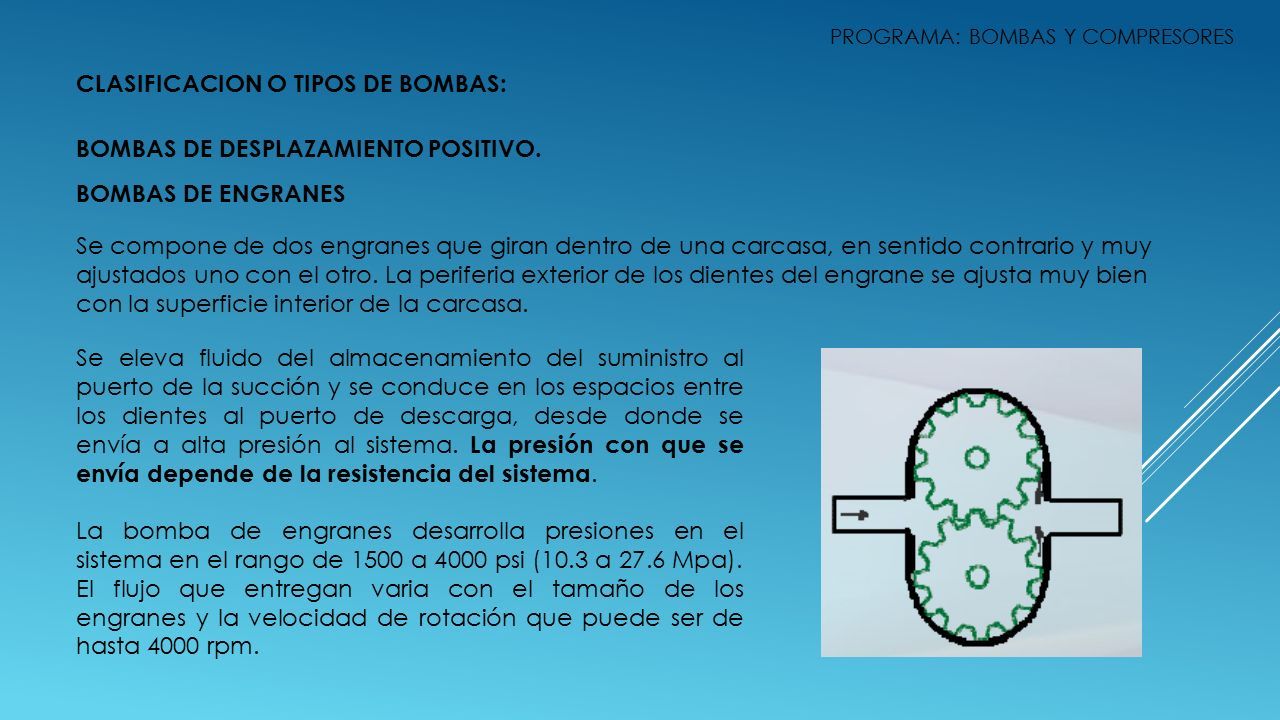

12 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE ENGRANES En las figuras se muestran la configuración mas común de una bomba de engranes que se usa para aplicaciones en potencia de fluidos, y para distribuir lubricantes a componentes específicos de maquinaria.

13 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE ENGRANES Se compone de dos engranes que giran dentro de una carcasa, en sentido contrario y muy ajustados uno con el otro. La periferia exterior de los dientes del engrane se ajusta muy bien con la superficie interior de la carcasa. Se eleva fluido del almacenamiento del suministro al puerto de la succión y se conduce en los espacios entre los dientes al puerto de descarga, desde donde se envía a alta presión al sistema. La presión con que se envía depende de la resistencia del sistema. La bomba de engranes desarrolla presiones en el sistema en el rango de 1500 a 4000 psi (10.3 a 27.6 Mpa). El flujo que entregan varia con el tamaño de los engranes y la velocidad de rotación que puede ser de hasta 4000 rpm.

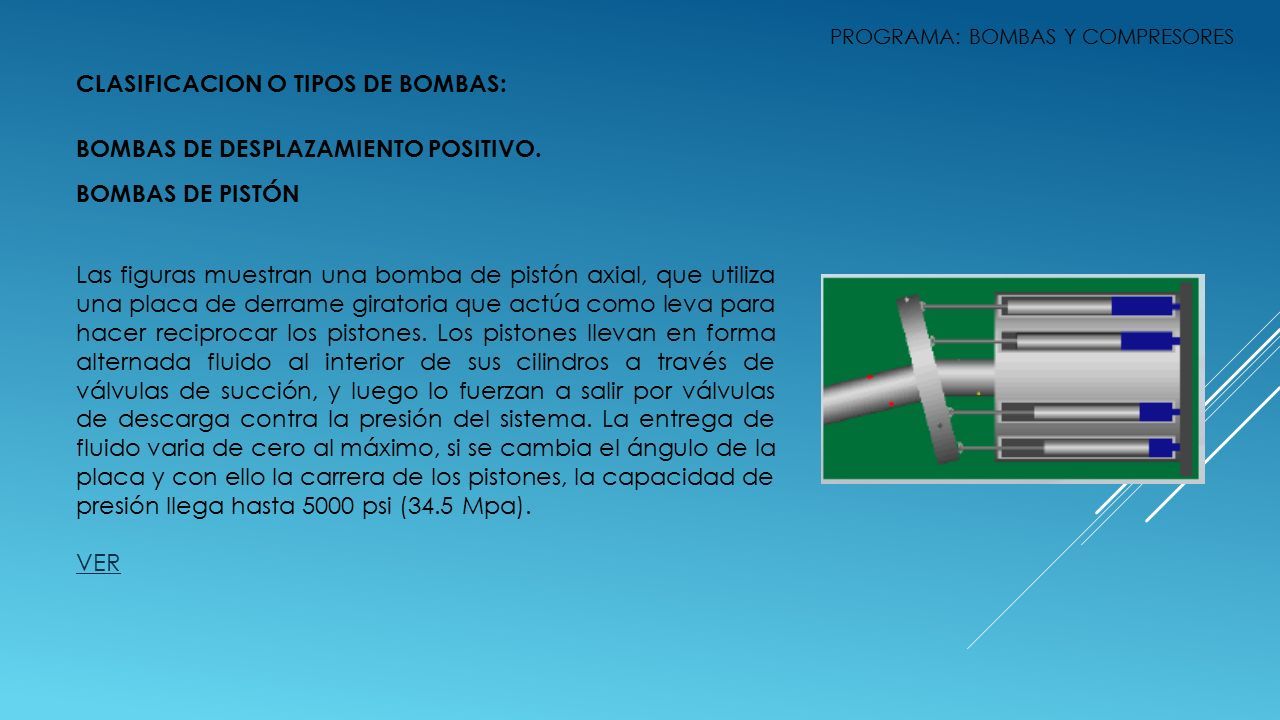

14 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE PISTÓN Las figuras muestran una bomba de pistón axial, que utiliza una placa de derrame giratoria que actúa como leva para hacer reciprocar los pistones. Los pistones llevan en forma alternada fluido al interior de sus cilindros a través de válvulas de succión, y luego lo fuerzan a salir por válvulas de descarga contra la presión del sistema. La entrega de fluido varia de cero al máximo, si se cambia el ángulo de la placa y con ello la carrera de los pistones, la capacidad de presión llega hasta 5000 psi (34.5 Mpa). VER

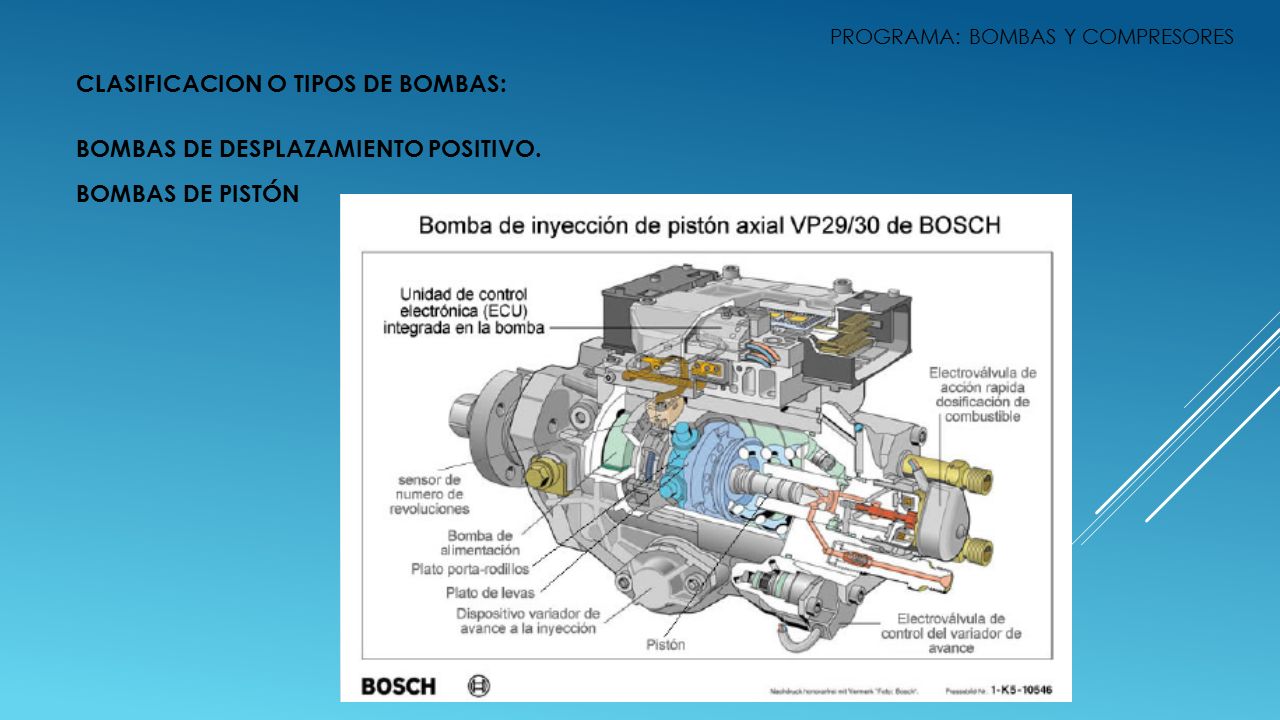

15 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE PISTÓN

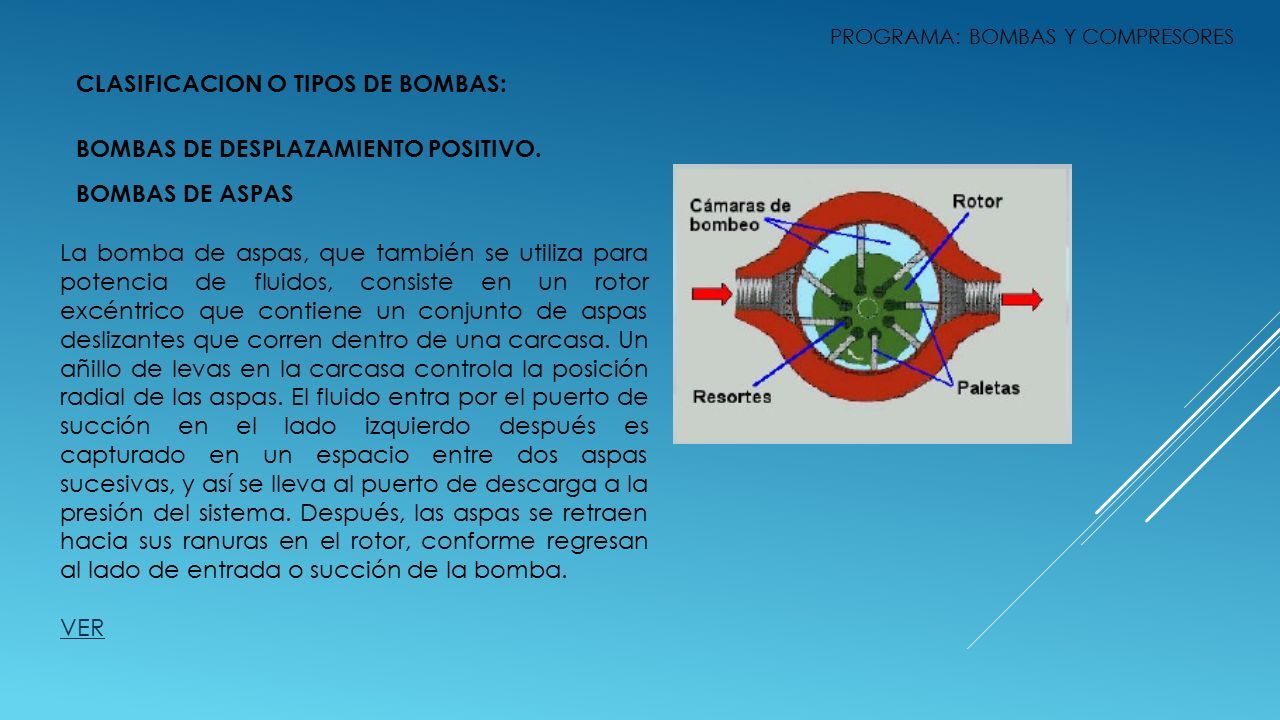

16 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE ASPAS La bomba de aspas, que también se utiliza para potencia de fluidos, consiste en un rotor excéntrico que contiene un conjunto de aspas deslizantes que corren dentro de una carcasa. Un añillo de levas en la carcasa controla la posición radial de las aspas. El fluido entra por el puerto de succión en el lado izquierdo después es capturado en un espacio entre dos aspas sucesivas, y así se lleva al puerto de descarga a la presión del sistema. Después, las aspas se retraen hacia sus ranuras en el rotor, conforme regresan al lado de entrada o succión de la bomba. VER

17 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE ASPAS Las bombas de aspas de desplazamiento variable son capaces de entregar desde cero hasta el flujo volumétrico máximo, cuando varían la posición del rotor respecto del anillo de levas y la carcasa. La selección de la entrega variable es manual, eléctrica, hidráulica o neumática, para adecuar el rendimiento de la unidad de potencia de fluido a las necesidades del sistema que se opera. Las capacidades mas comunes de presión van de 2000 a 4000 psi ( 13.8 a 27.6 Mpa)

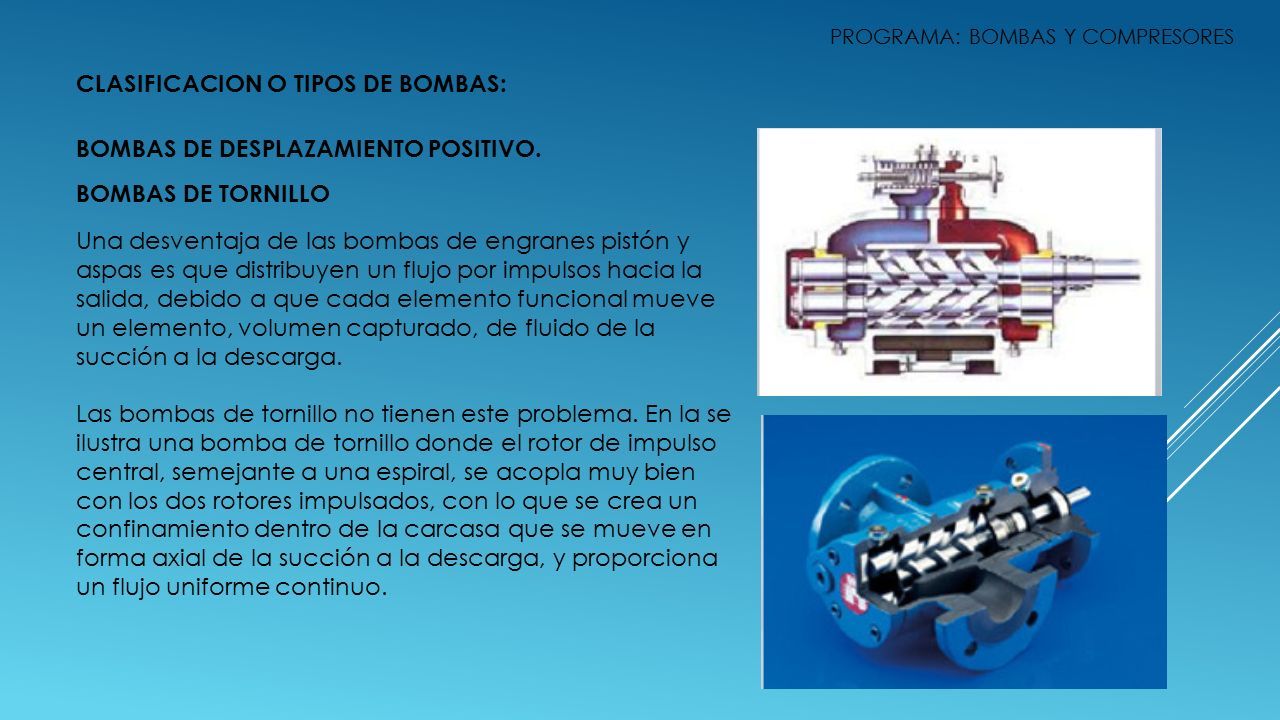

18 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE TORNILLO Una desventaja de las bombas de engranes pistón y aspas es que distribuyen un flujo por impulsos hacia la salida, debido a que cada elemento funcional mueve un elemento, volumen capturado, de fluido de la succión a la descarga. Las bombas de tornillo no tienen este problema. En la se ilustra una bomba de tornillo donde el rotor de impulso central, semejante a una espiral, se acopla muy bien con los dos rotores impulsados, con lo que se crea un confinamiento dentro de la carcasa que se mueve en forma axial de la succión a la descarga, y proporciona un flujo uniforme continuo.

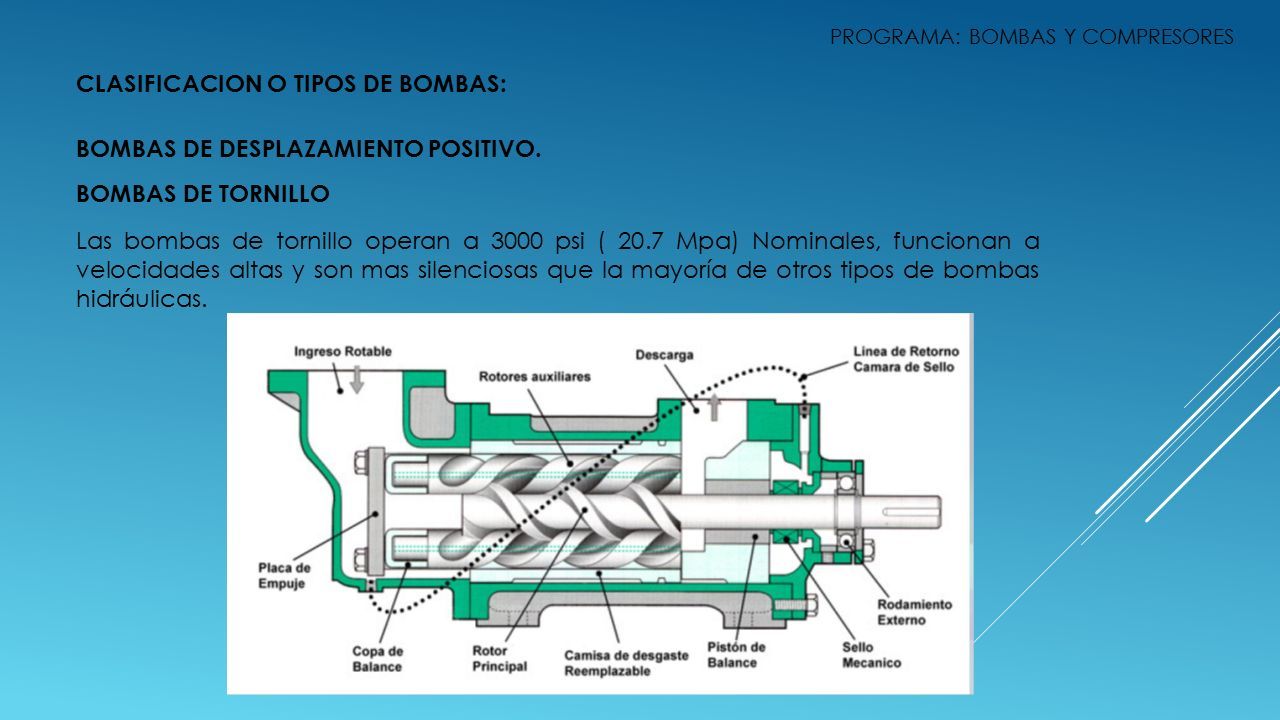

19 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE TORNILLO Las bombas de tornillo operan a 3000 psi ( 20.7 Mpa) Nominales, funcionan a velocidades altas y son mas silenciosas que la mayoría de otros tipos de bombas hidráulicas.

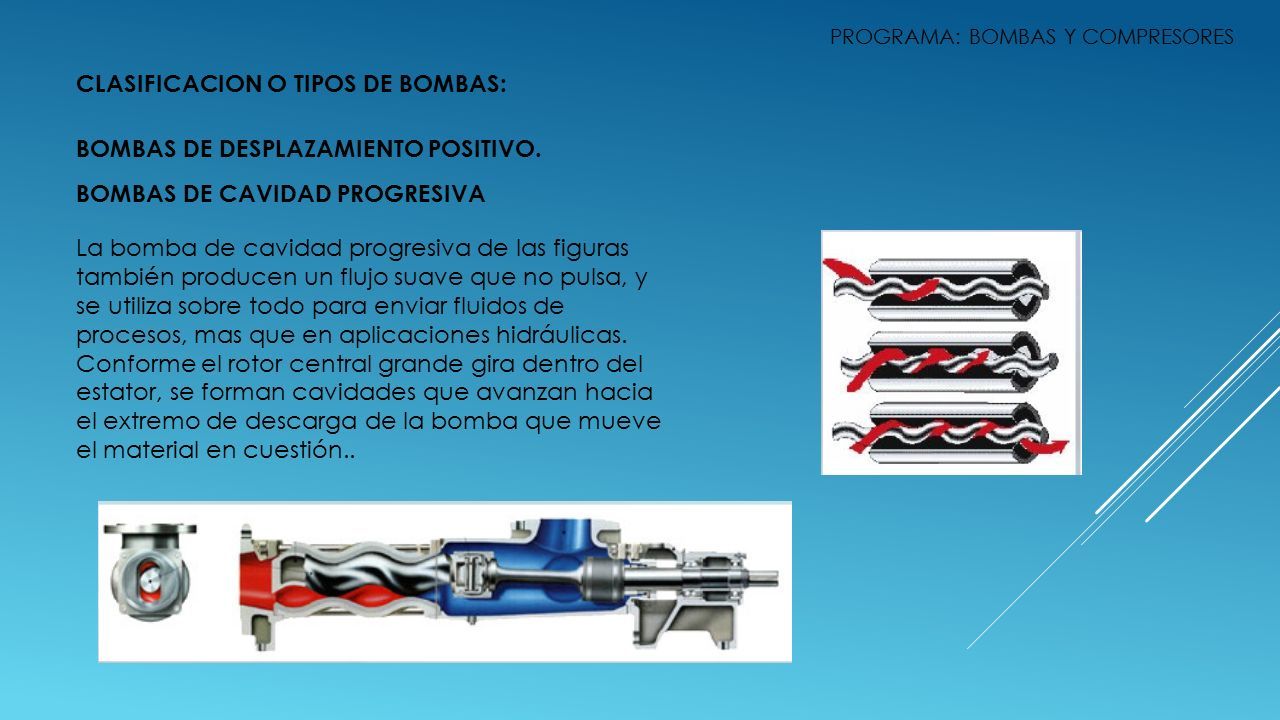

20 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE CAVIDAD PROGRESIVA La bomba de cavidad progresiva de las figuras también producen un flujo suave que no pulsa, y se utiliza sobre todo para enviar fluidos de procesos, mas que en aplicaciones hidráulicas. Conforme el rotor central grande gira dentro del estator, se forman cavidades que avanzan hacia el extremo de descarga de la bomba que mueve el material en cuestión..

21 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE CAVIDAD PROGRESIVA Las capacidades de flujo llegan a ser hasta de 1860 gal/min ( 7040 l/min), y la capacidad de presión alcanza 900 psi ( 6.2 Mpa). Este tipo e bomba maneja gran variedad de fluidos inclusive agua dulce, lodos que contienen solidos pesados, líquidos muy viscosos como los adhesivos y mezclas de cemento, fluidos abrasivos como las mezclas de carburo de silicón o de rocas calizas, productos farmacéuticos como champú y alimentos como el jarabe de manzana e incluso masa de pan.

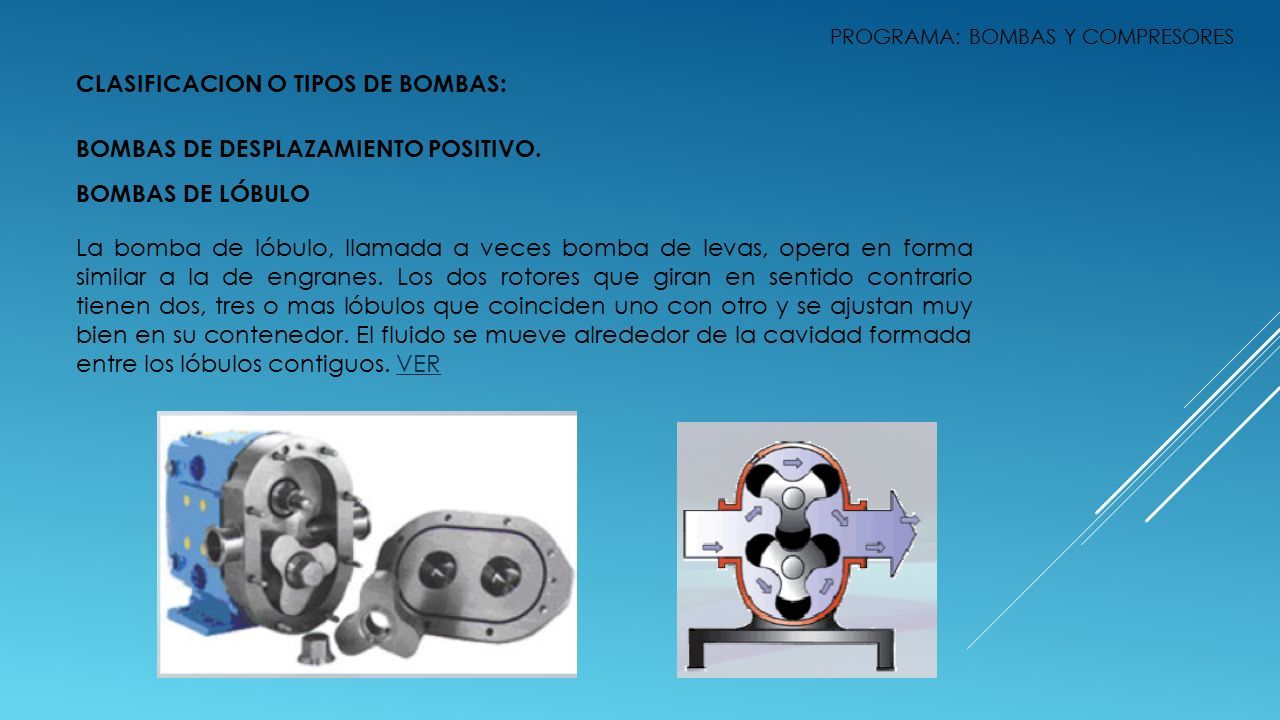

22 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE LÓBULO La bomba de lóbulo, llamada a veces bomba de levas, opera en forma similar a la de engranes. Los dos rotores que giran en sentido contrario tienen dos, tres o mas lóbulos que coinciden uno con otro y se ajustan muy bien en su contenedor. El fluido se mueve alrededor de la cavidad formada entre los lóbulos contiguos. VERVER

23 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE PISTÓN PARA TRANSFERENCIA DE FLUIDOS. Las bombas de pistón para transferencia de fluidos se clasifican como símplex (de actuación única) o dúplex (de actuación doble). En principio son similares a las bombas de pistón de potencia de fluidos, pero es común que tengan una capacidad de flujo mayor y operen a presiones bajas. Además, por los general operan por medio de un impulsor tipo cigüeñal, en lugar de la placa de derrame descrita antes. VER

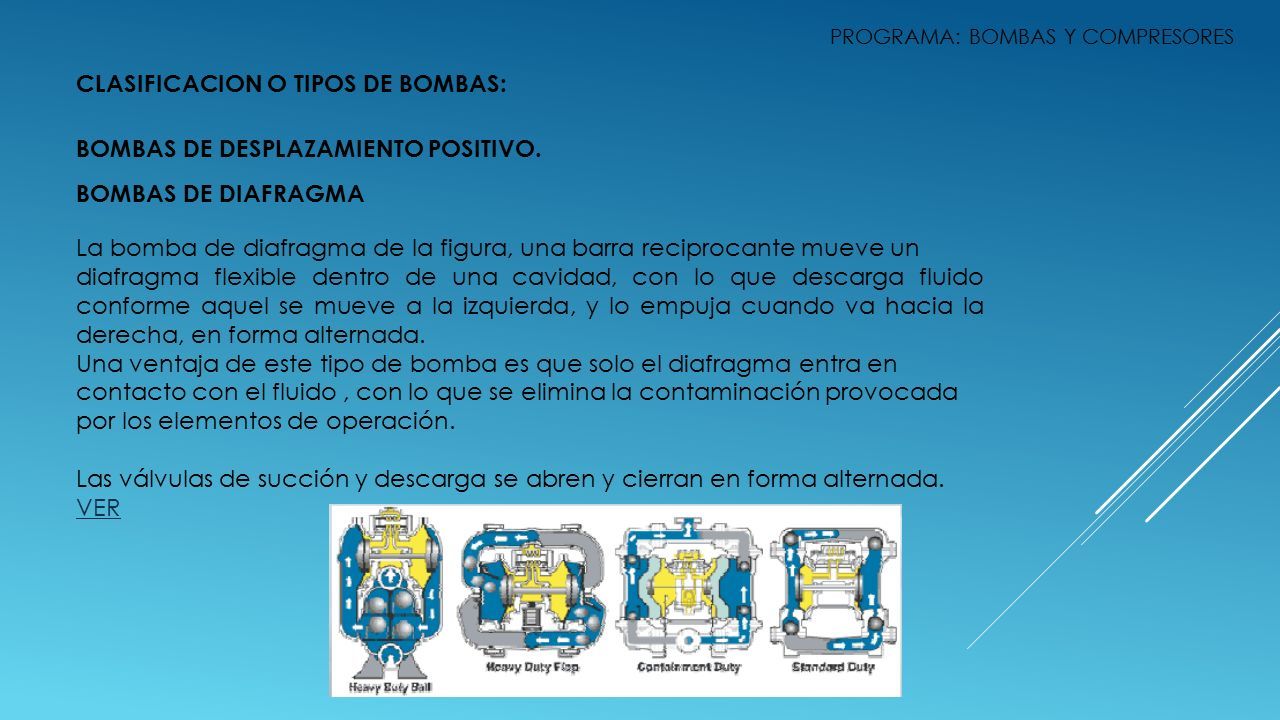

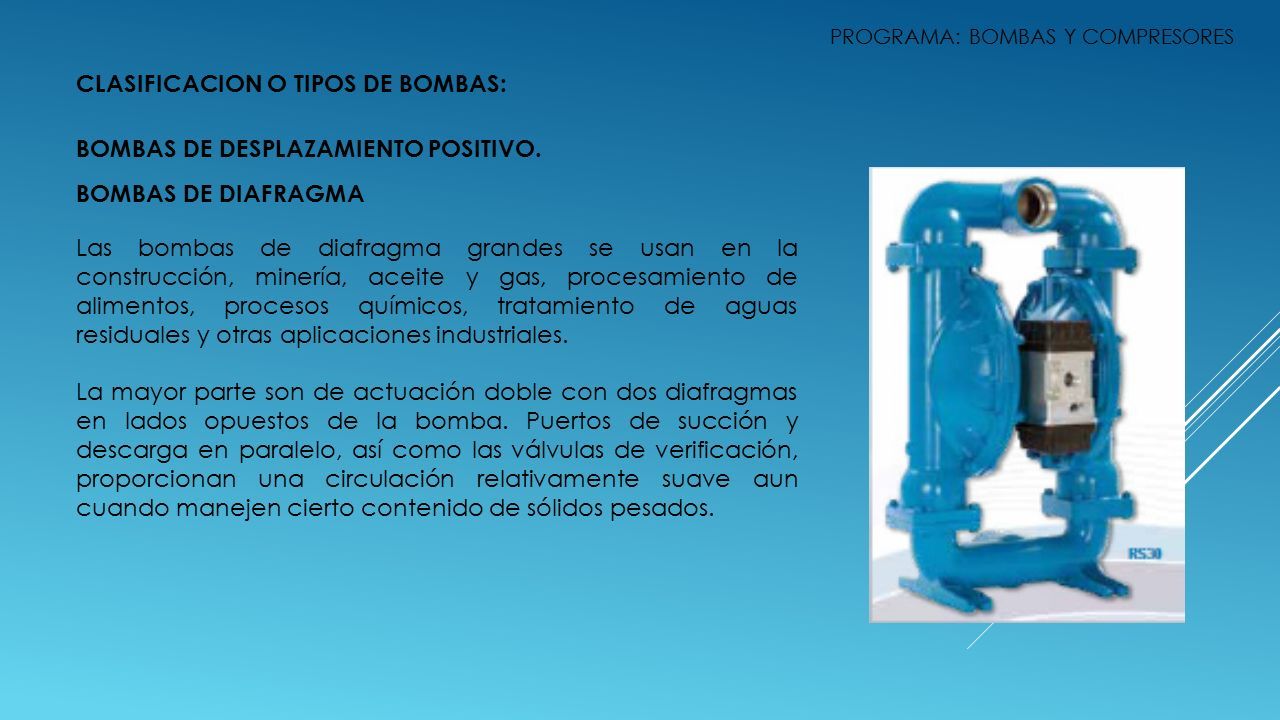

24 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE DIAFRAGMA La bomba de diafragma de la figura, una barra reciprocante mueve un diafragma flexible dentro de una cavidad, con lo que descarga fluido conforme aquel se mueve a la izquierda, y lo empuja cuando va hacia la derecha, en forma alternada. Una ventaja de este tipo de bomba es que solo el diafragma entra en contacto con el fluido, con lo que se elimina la contaminación provocada por los elementos de operación. Las válvulas de succión y descarga se abren y cierran en forma alternada. VER

25 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS DE DIAFRAGMA Las bombas de diafragma grandes se usan en la construcción, minería, aceite y gas, procesamiento de alimentos, procesos químicos, tratamiento de aguas residuales y otras aplicaciones industriales. La mayor parte son de actuación doble con dos diafragmas en lados opuestos de la bomba. Puertos de succión y descarga en paralelo, así como las válvulas de verificación, proporcionan una circulación relativamente suave aun cuando manejen cierto contenido de sólidos pesados.

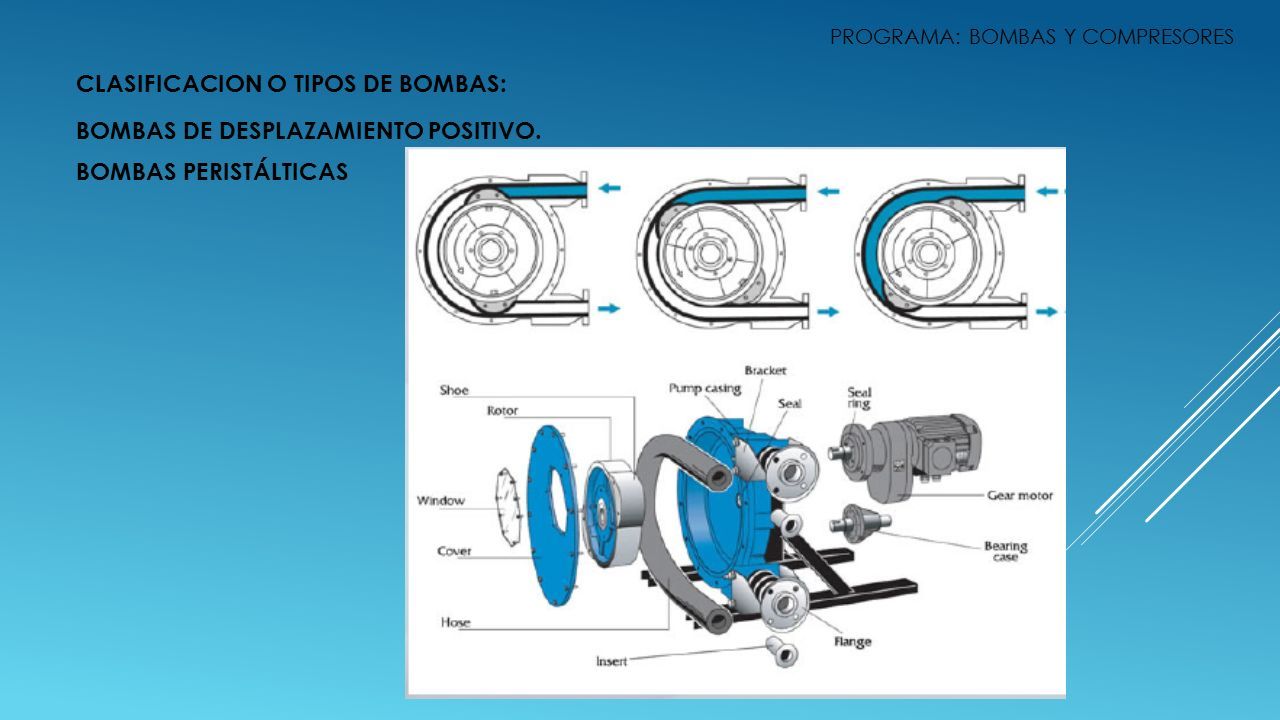

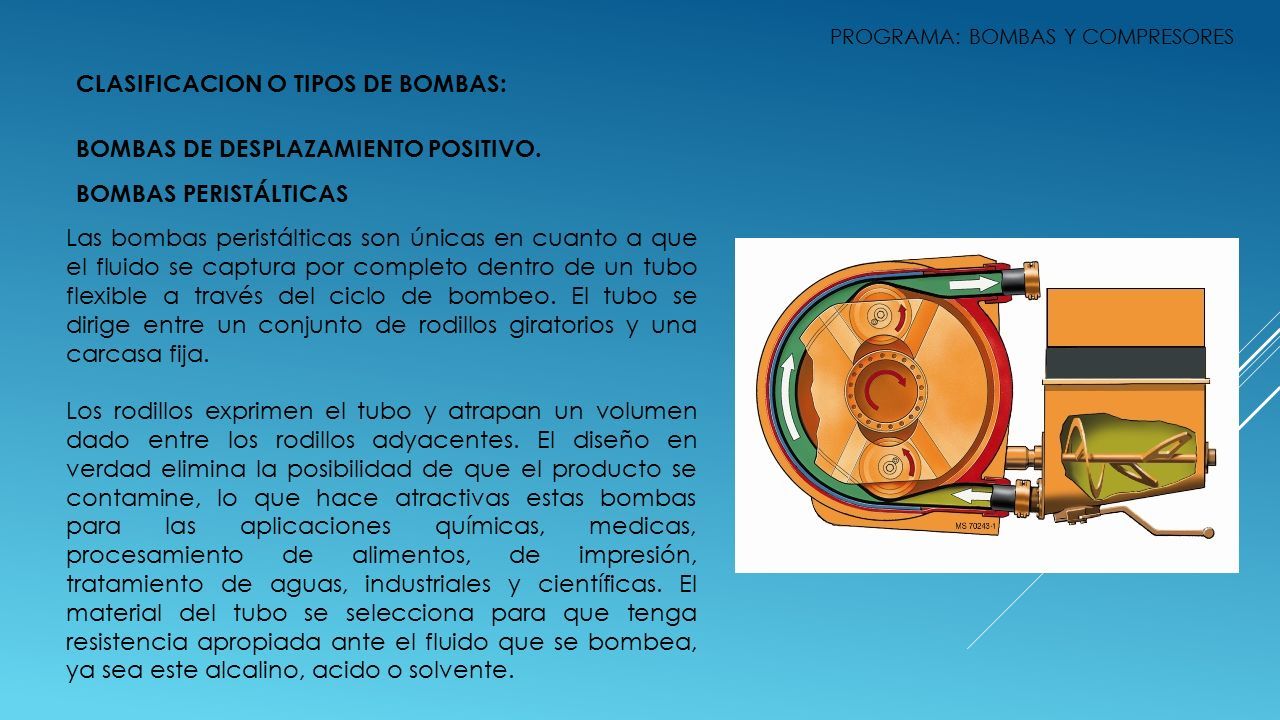

26 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS PERISTÁLTICAS Las bombas peristálticas son únicas en cuanto a que el fluido se captura por completo dentro de un tubo flexible a través del ciclo de bombeo. El tubo se dirige entre un conjunto de rodillos giratorios y una carcasa fija. Los rodillos exprimen el tubo y atrapan un volumen dado entre los rodillos adyacentes. El diseño en verdad elimina la posibilidad de que el producto se contamine, lo que hace atractivas estas bombas para las aplicaciones químicas, medicas, procesamiento de alimentos, de impresión, tratamiento de aguas, industriales y científicas. El material del tubo se selecciona para que tenga resistencia apropiada ante el fluido que se bombea, ya sea este alcalino, acido o solvente.

27 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. BOMBAS PERISTÁLTICAS

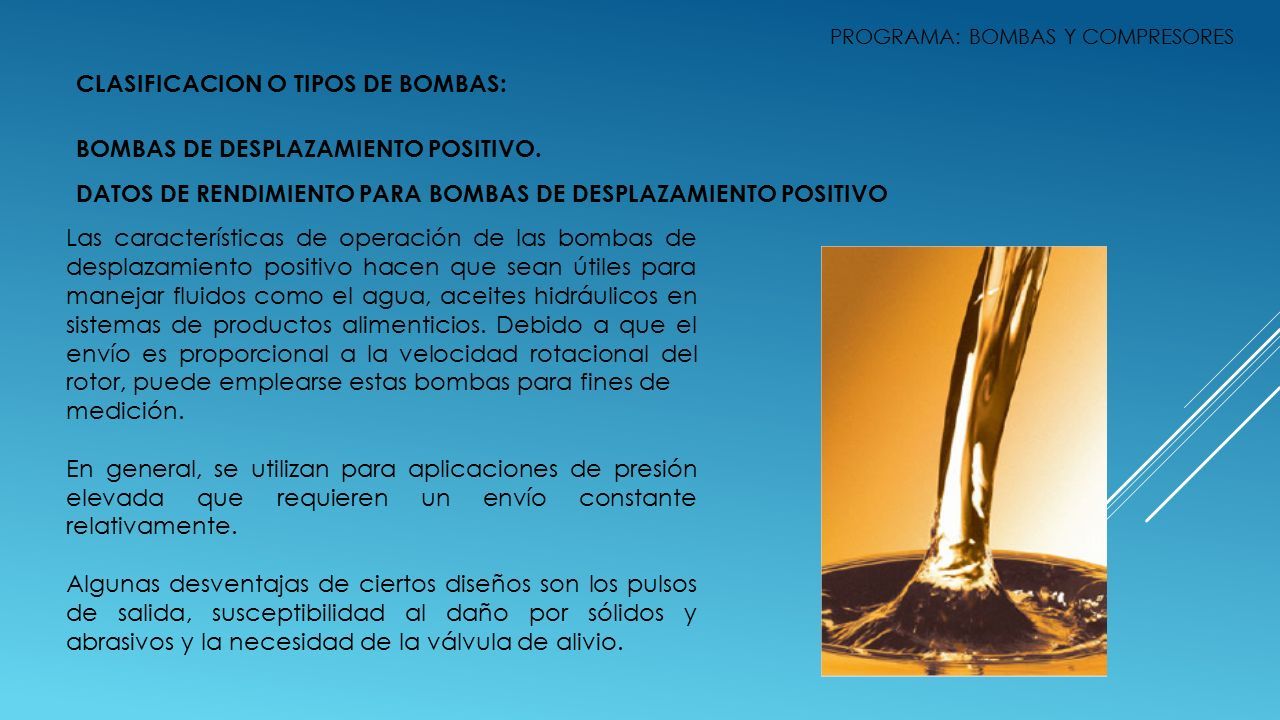

28 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. DATOS DE RENDIMIENTO PARA BOMBAS DE DESPLAZAMIENTO POSITIVO Las características de operación de las bombas de desplazamiento positivo hacen que sean útiles para manejar fluidos como el agua, aceites hidráulicos en sistemas de productos alimenticios. Debido a que el envío es proporcional a la velocidad rotacional del rotor, puede emplearse estas bombas para fines de medición. En general, se utilizan para aplicaciones de presión elevada que requieren un envío constante relativamente. Algunas desventajas de ciertos diseños son los pulsos de salida, susceptibilidad al daño por sólidos y abrasivos y la necesidad de la válvula de alivio.

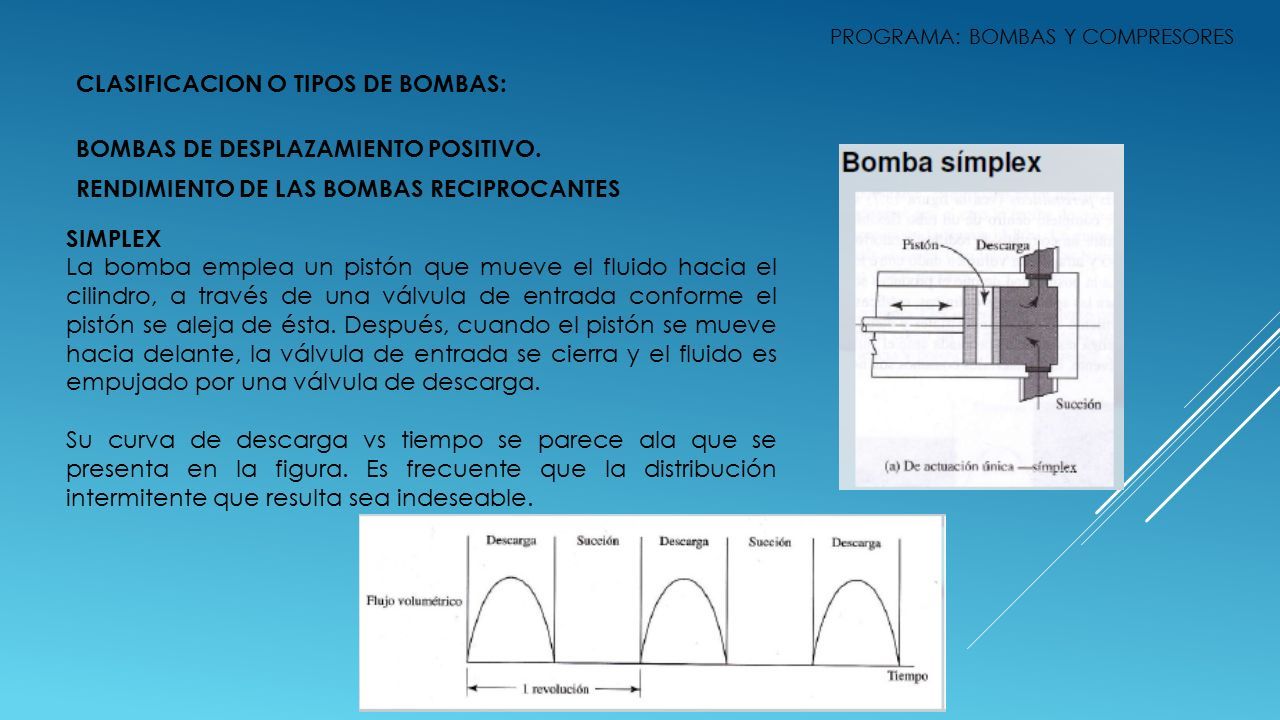

29 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. RENDIMIENTO DE LAS BOMBAS RECIPROCANTES SIMPLEX La bomba emplea un pistón que mueve el fluido hacia el cilindro, a través de una válvula de entrada conforme el pistón se aleja de ésta. Después, cuando el pistón se mueve hacia delante, la válvula de entrada se cierra y el fluido es empujado por una válvula de descarga. Su curva de descarga vs tiempo se parece ala que se presenta en la figura. Es frecuente que la distribución intermitente que resulta sea indeseable.

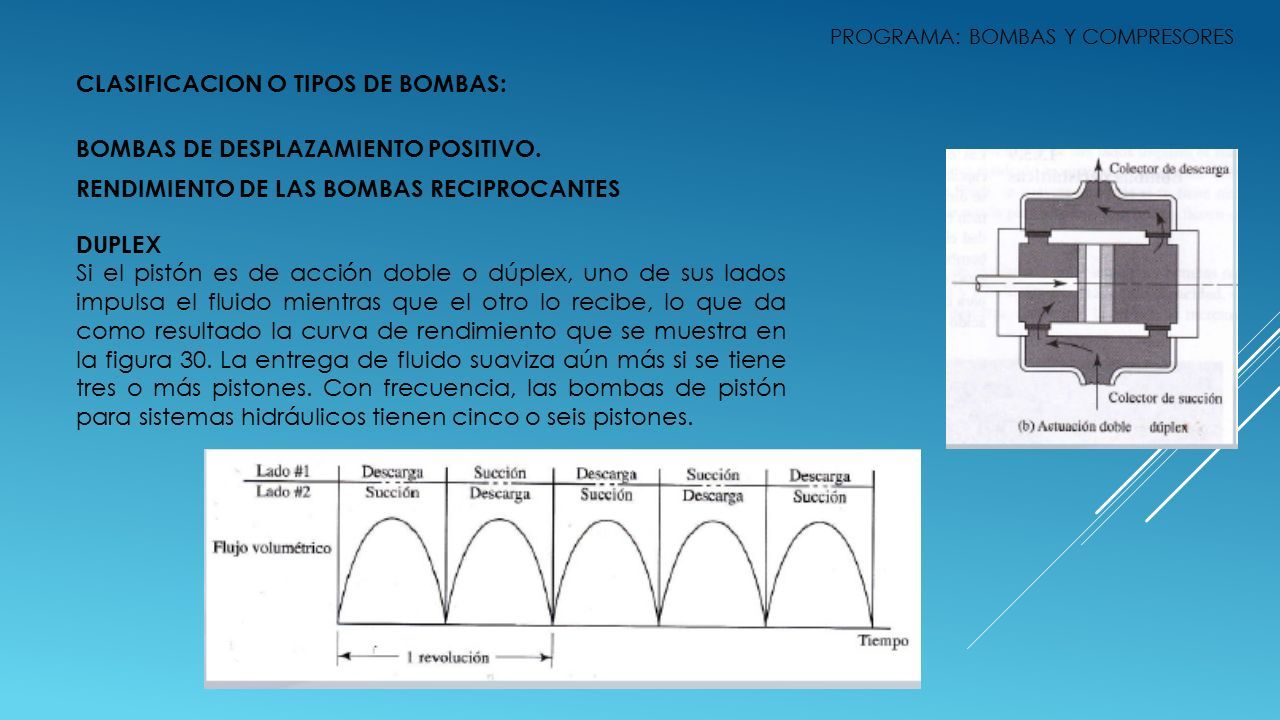

30 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. RENDIMIENTO DE LAS BOMBAS RECIPROCANTES DUPLEX Si el pistón es de acción doble o dúplex, uno de sus lados impulsa el fluido mientras que el otro lo recibe, lo que da como resultado la curva de rendimiento que se muestra en la figura 30. La entrega de fluido suaviza aún más si se tiene tres o más pistones. Con frecuencia, las bombas de pistón para sistemas hidráulicos tienen cinco o seis pistones.

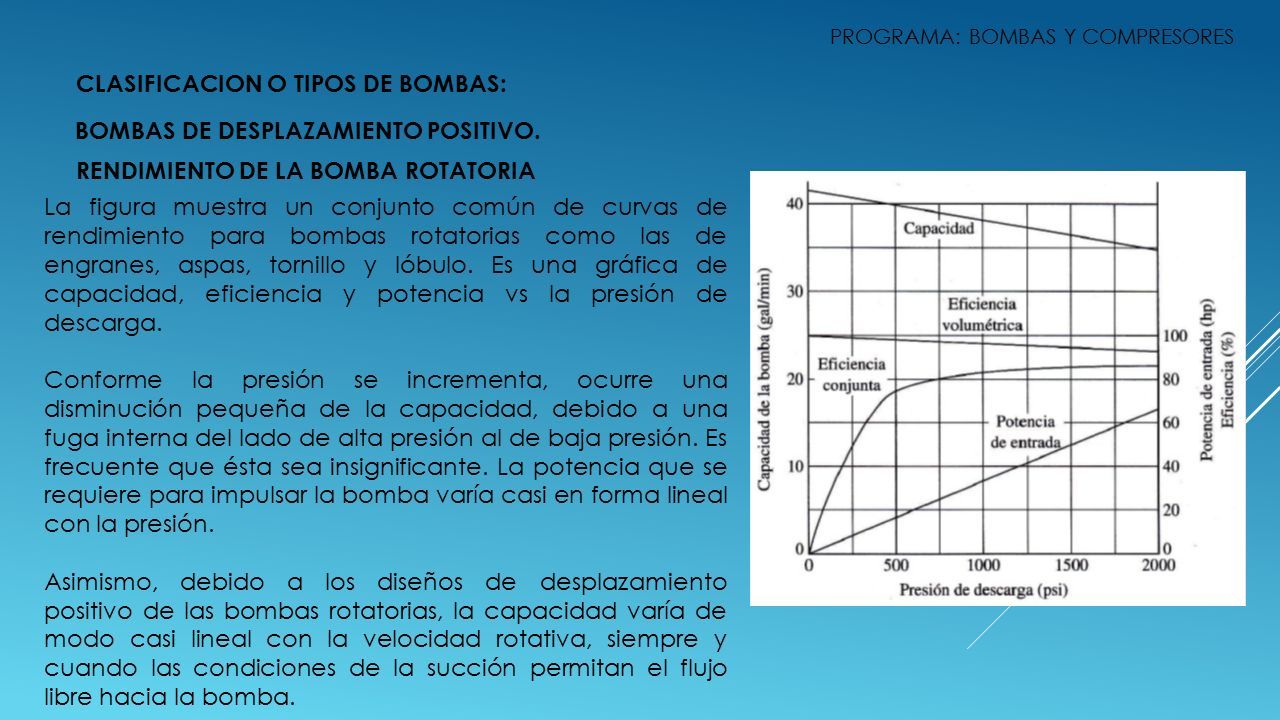

31 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. RENDIMIENTO DE LA BOMBA ROTATORIA La figura muestra un conjunto común de curvas de rendimiento para bombas rotatorias como las de engranes, aspas, tornillo y lóbulo. Es una gráfica de capacidad, eficiencia y potencia vs la presión de descarga. Conforme la presión se incrementa, ocurre una disminución pequeña de la capacidad, debido a una fuga interna del lado de alta presión al de baja presión. Es frecuente que ésta sea insignificante. La potencia que se requiere para impulsar la bomba varía casi en forma lineal con la presión. Asimismo, debido a los diseños de desplazamiento positivo de las bombas rotatorias, la capacidad varía de modo casi lineal con la velocidad rotativa, siempre y cuando las condiciones de la succión permitan el flujo libre hacia la bomba.

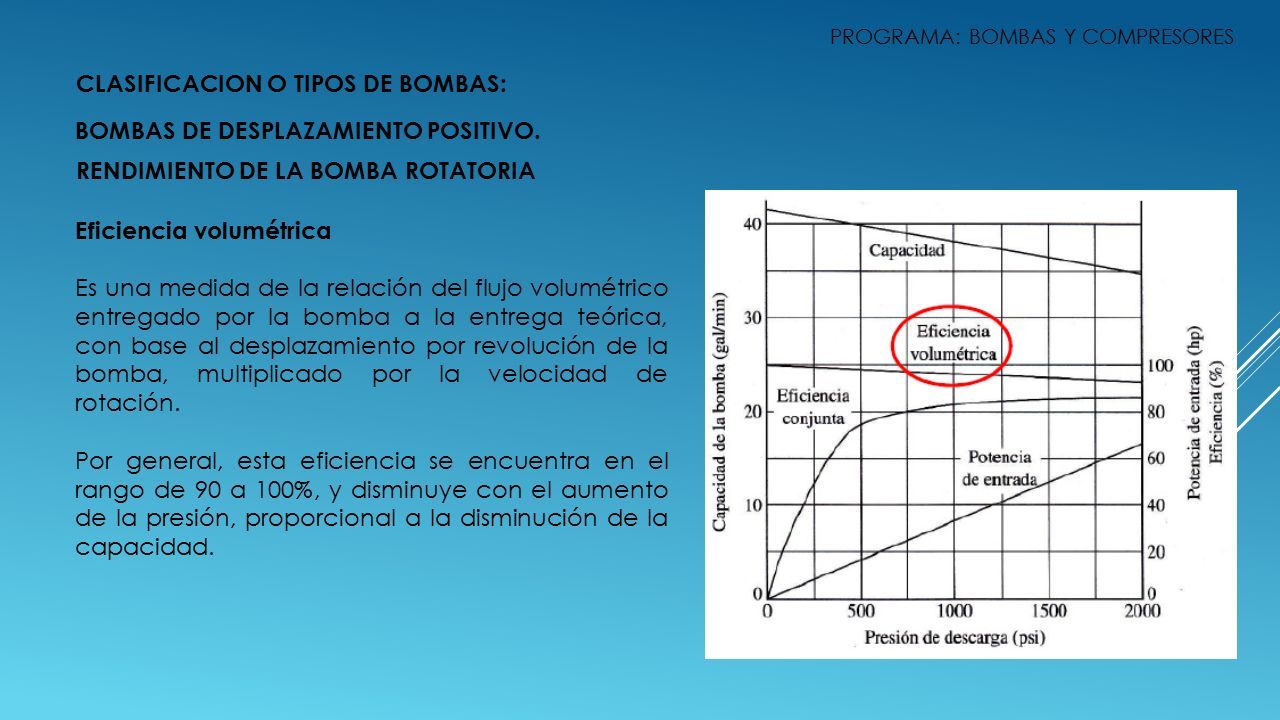

32 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. RENDIMIENTO DE LA BOMBA ROTATORIA Eficiencia volumétrica Es una medida de la relación del flujo volumétrico entregado por la bomba a la entrega teórica, con base al desplazamiento por revolución de la bomba, multiplicado por la velocidad de rotación. Por general, esta eficiencia se encuentra en el rango de 90 a 100%, y disminuye con el aumento de la presión, proporcional a la disminución de la capacidad.

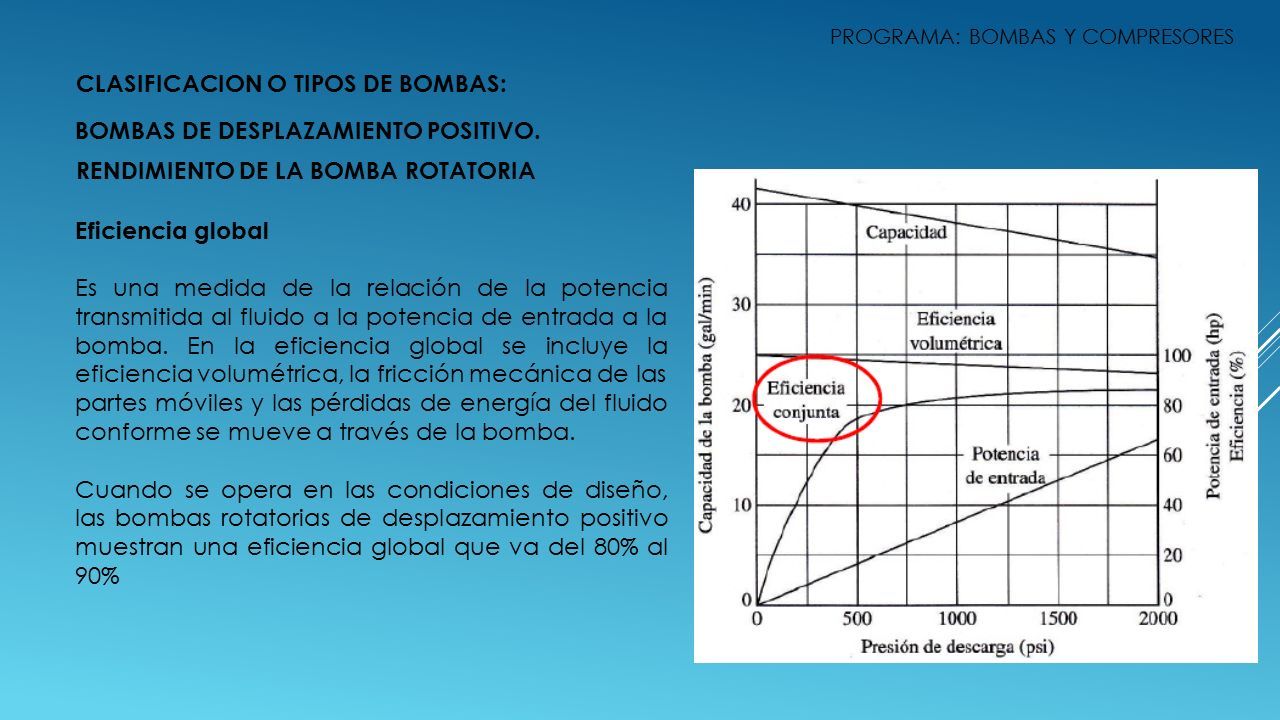

33 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS DE DESPLAZAMIENTO POSITIVO. RENDIMIENTO DE LA BOMBA ROTATORIA Eficiencia global Es una medida de la relación de la potencia transmitida al fluido a la potencia de entrada a la bomba. En la eficiencia global se incluye la eficiencia volumétrica, la fricción mecánica de las partes móviles y las pérdidas de energía del fluido conforme se mueve a través de la bomba. Cuando se opera en las condiciones de diseño, las bombas rotatorias de desplazamiento positivo muestran una eficiencia global que va del 80% al 90%

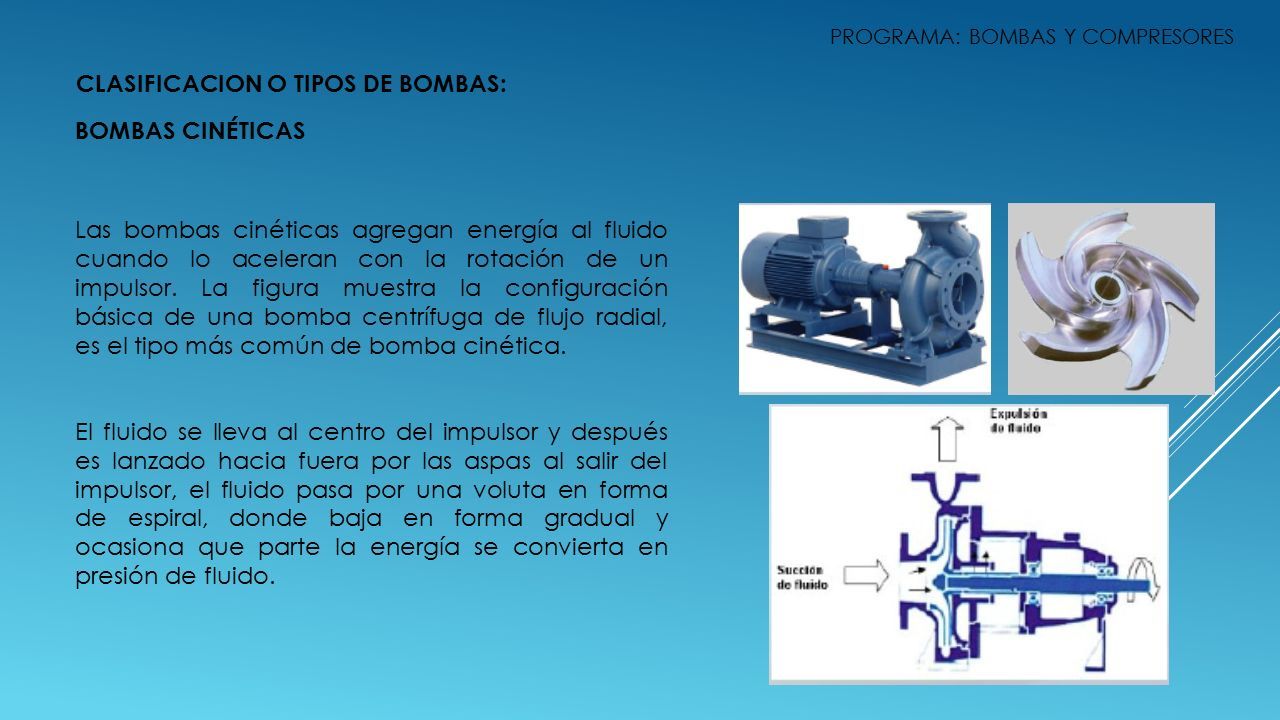

34 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS Las bombas cinéticas agregan energía al fluido cuando lo aceleran con la rotación de un impulsor. La figura muestra la configuración básica de una bomba centrífuga de flujo radial, es el tipo más común de bomba cinética. El fluido se lleva al centro del impulsor y después es lanzado hacia fuera por las aspas al salir del impulsor, el fluido pasa por una voluta en forma de espiral, donde baja en forma gradual y ocasiona que parte la energía se convierta en presión de fluido.

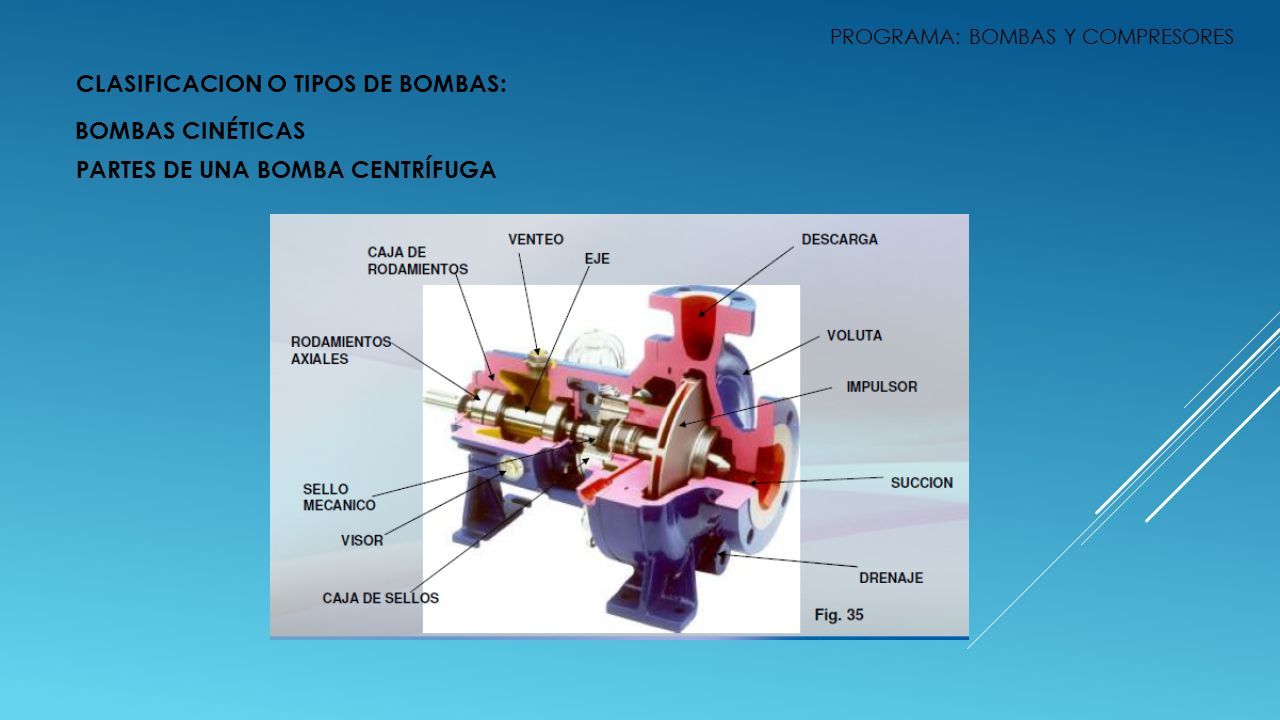

35 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA

36 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA EJE O FLECHA: - La flecha de una bomba centrífuga tiene como función transmitir el torque que recibe del motor impulsor durante la operación de bombeo, a la vez sujeta al impulsor y a las otras partes giratorias. - La elaboración de una flecha debe ser muy precisa debido a que el espacio que existe entre las partes giratorias de la bomba y las partes fijas es casi cero. Cualquier desviación en la flecha, podría dar como resultado serios daños en el mecanismo.

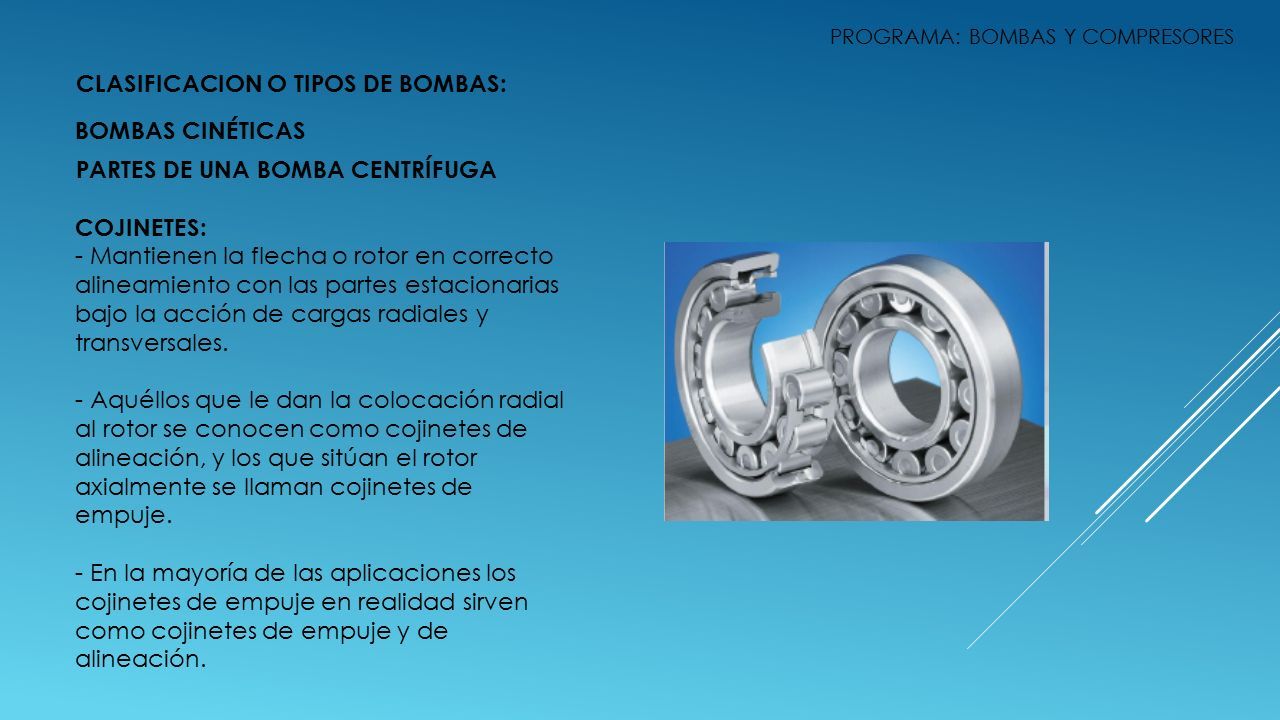

37 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA COJINETES: - Mantienen la flecha o rotor en correcto alineamiento con las partes estacionarias bajo la acción de cargas radiales y transversales. - Aquéllos que le dan la colocación radial al rotor se conocen como cojinetes de alineación, y los que sitúan el rotor axialmente se llaman cojinetes de empuje. - En la mayoría de las aplicaciones los cojinetes de empuje en realidad sirven como cojinetes de empuje y de alineación.

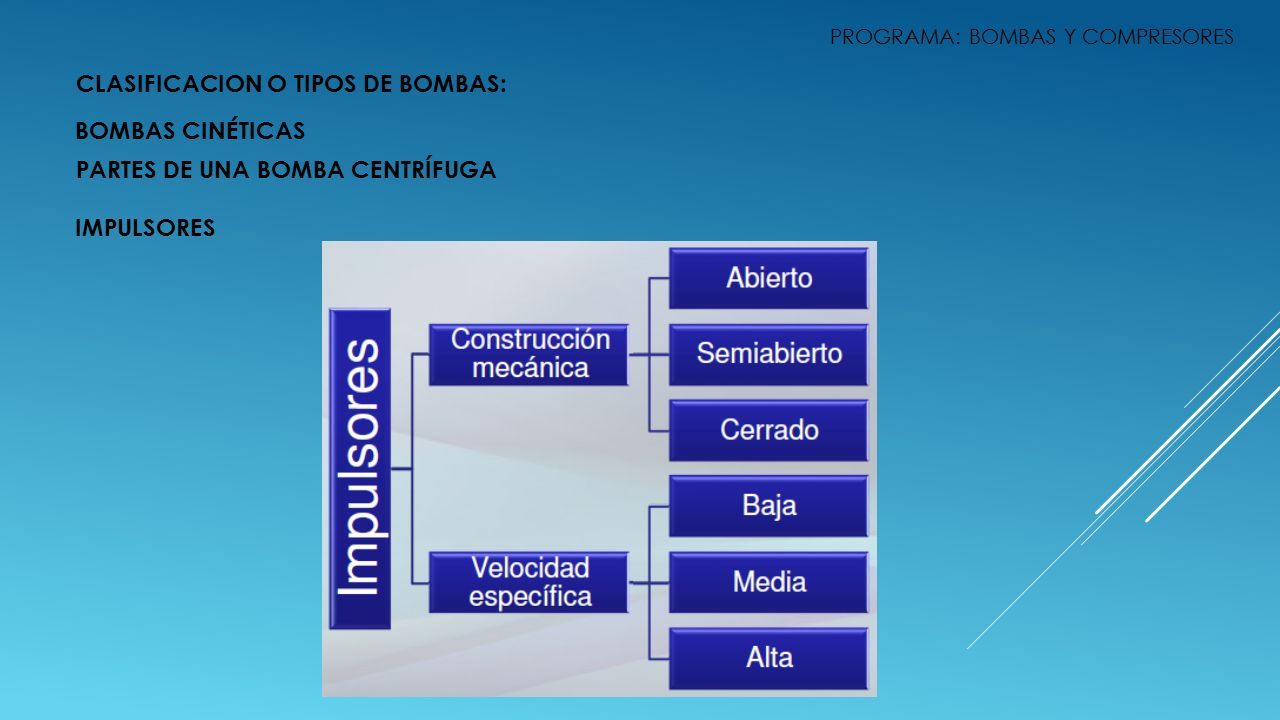

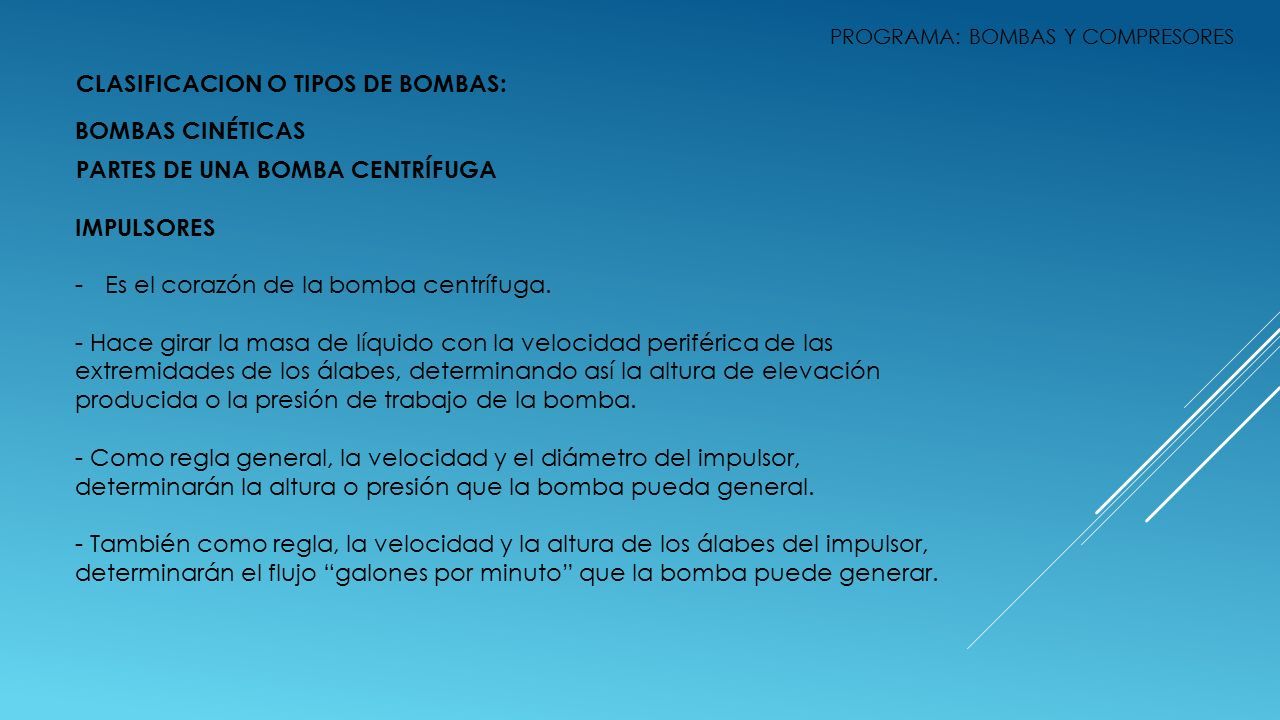

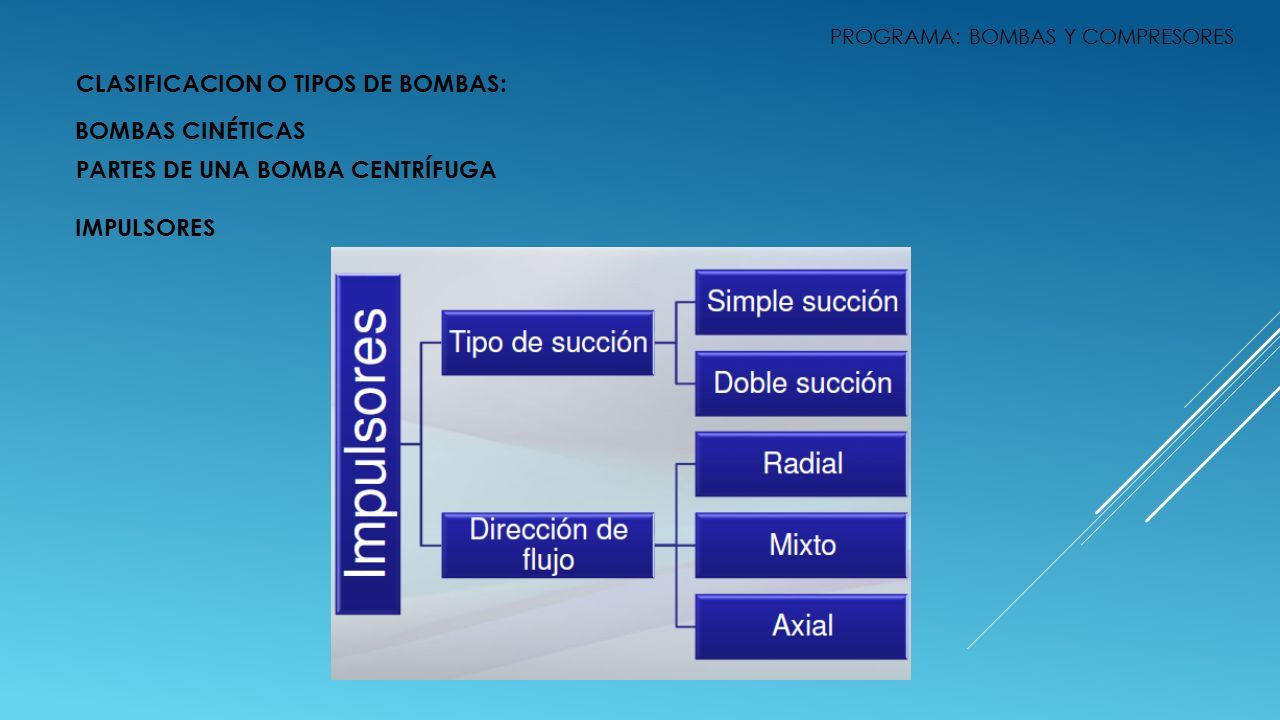

38 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA IMPULSORES -Es el corazón de la bomba centrífuga. - Hace girar la masa de líquido con la velocidad periférica de las extremidades de los álabes, determinando así la altura de elevación producida o la presión de trabajo de la bomba. - Como regla general, la velocidad y el diámetro del impulsor, determinarán la altura o presión que la bomba pueda general. - También como regla, la velocidad y la altura de los álabes del impulsor, determinarán el flujo “galones por minuto” que la bomba puede generar.

39 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA IMPULSORES

40 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA IMPULSORES

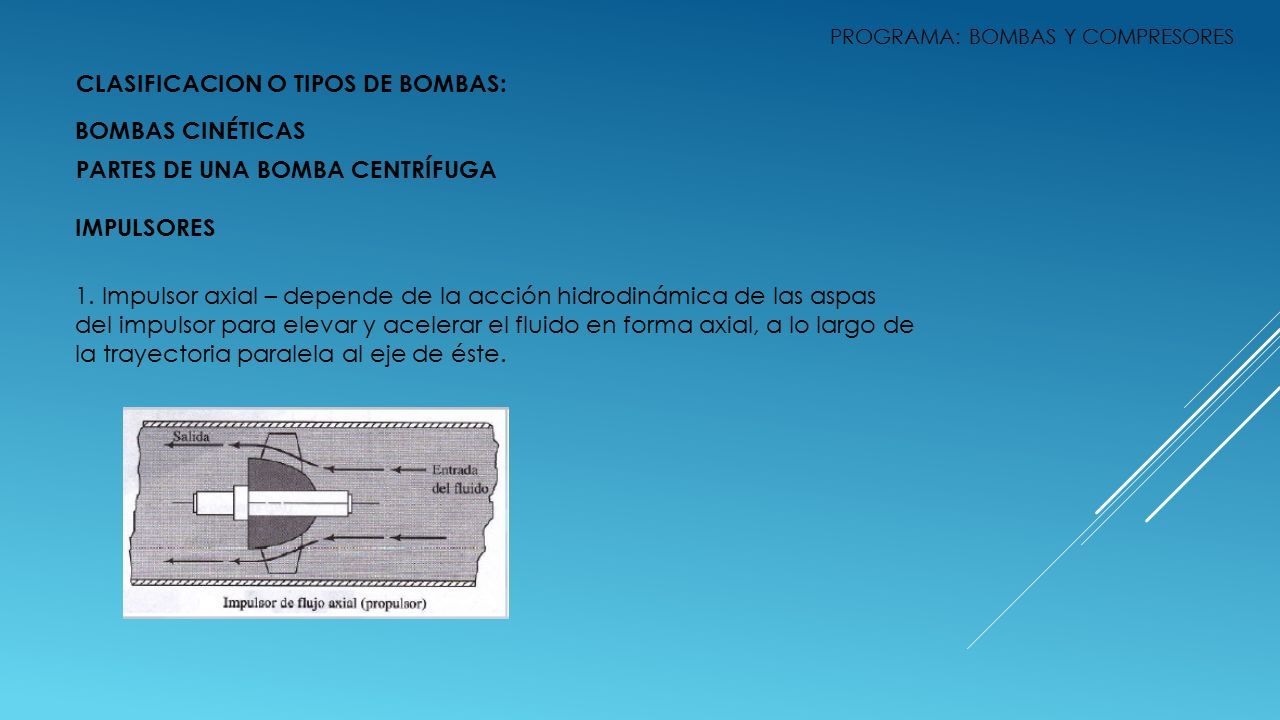

41 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA IMPULSORES 1. Impulsor axial – depende de la acción hidrodinámica de las aspas del impulsor para elevar y acelerar el fluido en forma axial, a lo largo de la trayectoria paralela al eje de éste.

42 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA IMPULSORES 2. Impulsor radial – Tienen impulsores angostos de baja velocidad específica y que desarrollan cargas altas. El flujo es casi totalmente radial y la presión desarrollada es debida principalmente a la fuerza centrífuga. 3. Impulsor mixto – El flujo cambia de axial a radial. Son bombas para gastos y cargas intermedias y la velocidad específica de los impulsores es mayor que las de flujo radial. Con este tipo se pueden manejar sólidos en suspensión.

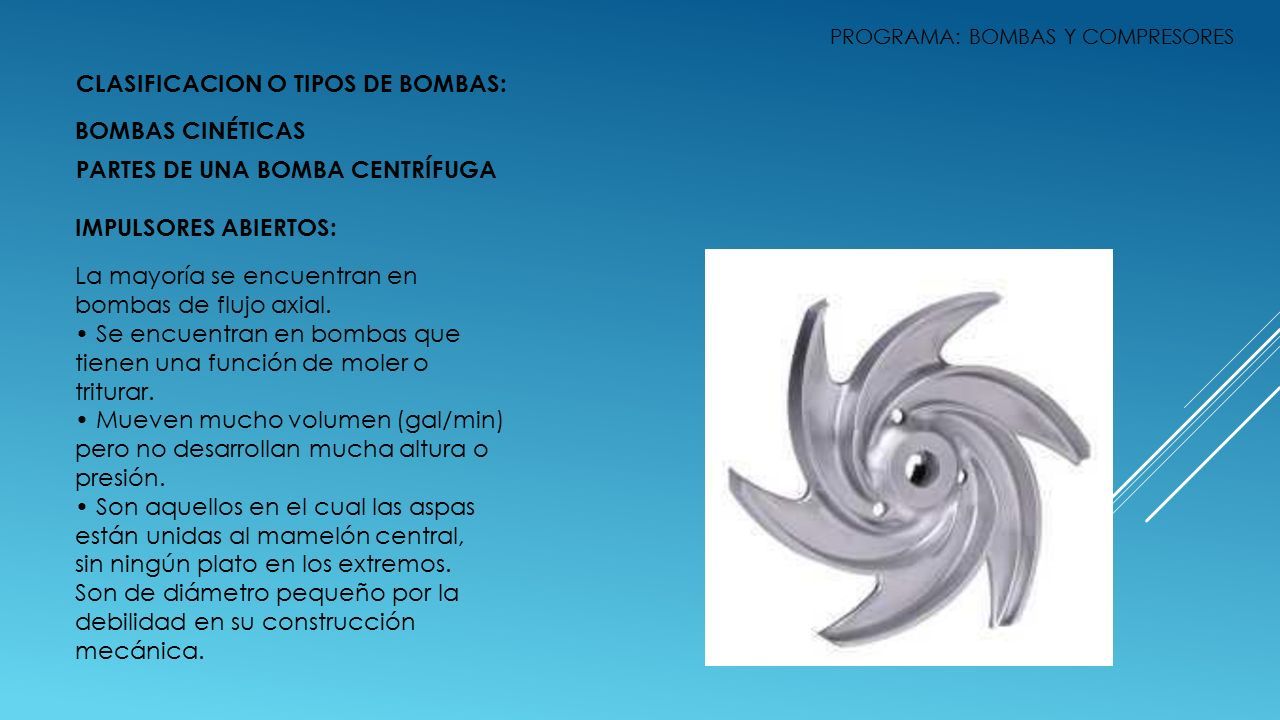

43 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA IMPULSORES ABIERTOS: La mayoría se encuentran en bombas de flujo axial. Se encuentran en bombas que tienen una función de moler o triturar. Mueven mucho volumen (gal/min) pero no desarrollan mucha altura o presión. Son aquellos en el cual las aspas están unidas al mamelón central, sin ningún plato en los extremos. Son de diámetro pequeño por la debilidad en su construcción mecánica.

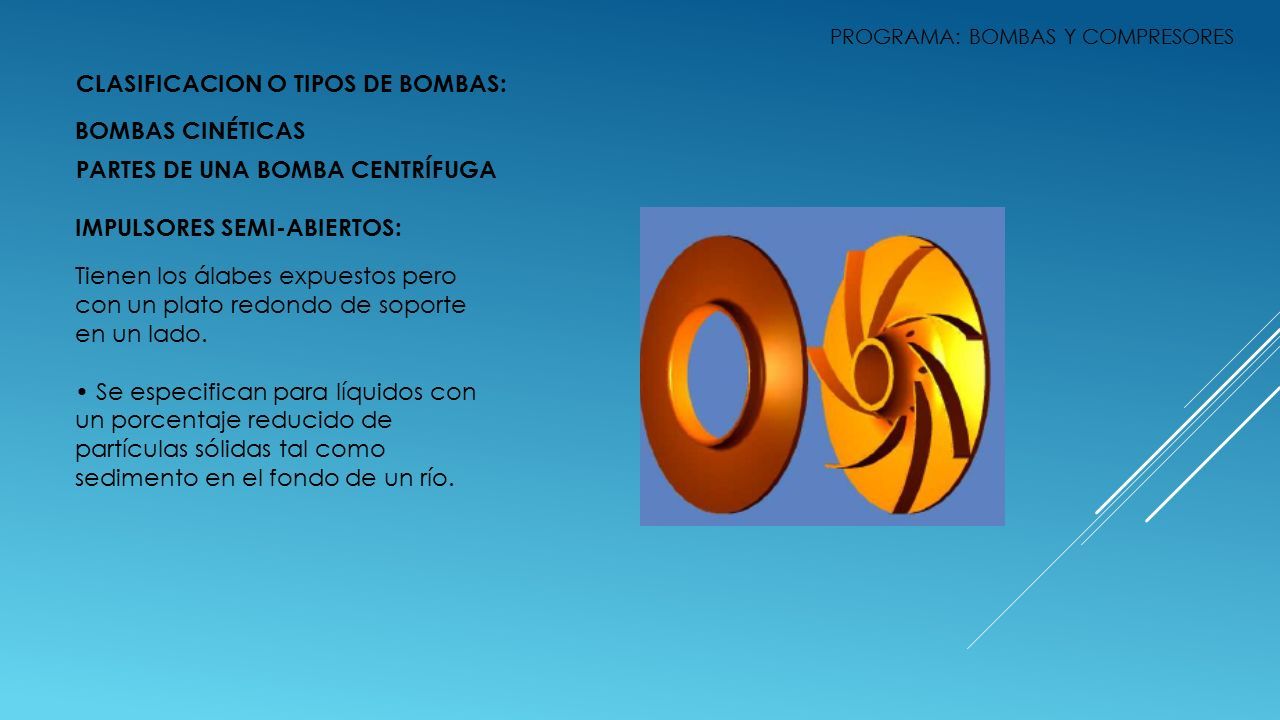

44 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA IMPULSORES SEMI-ABIERTOS: Tienen los álabes expuestos pero con un plato redondo de soporte en un lado. Se especifican para líquidos con un porcentaje reducido de partículas sólidas tal como sedimento en el fondo de un río.

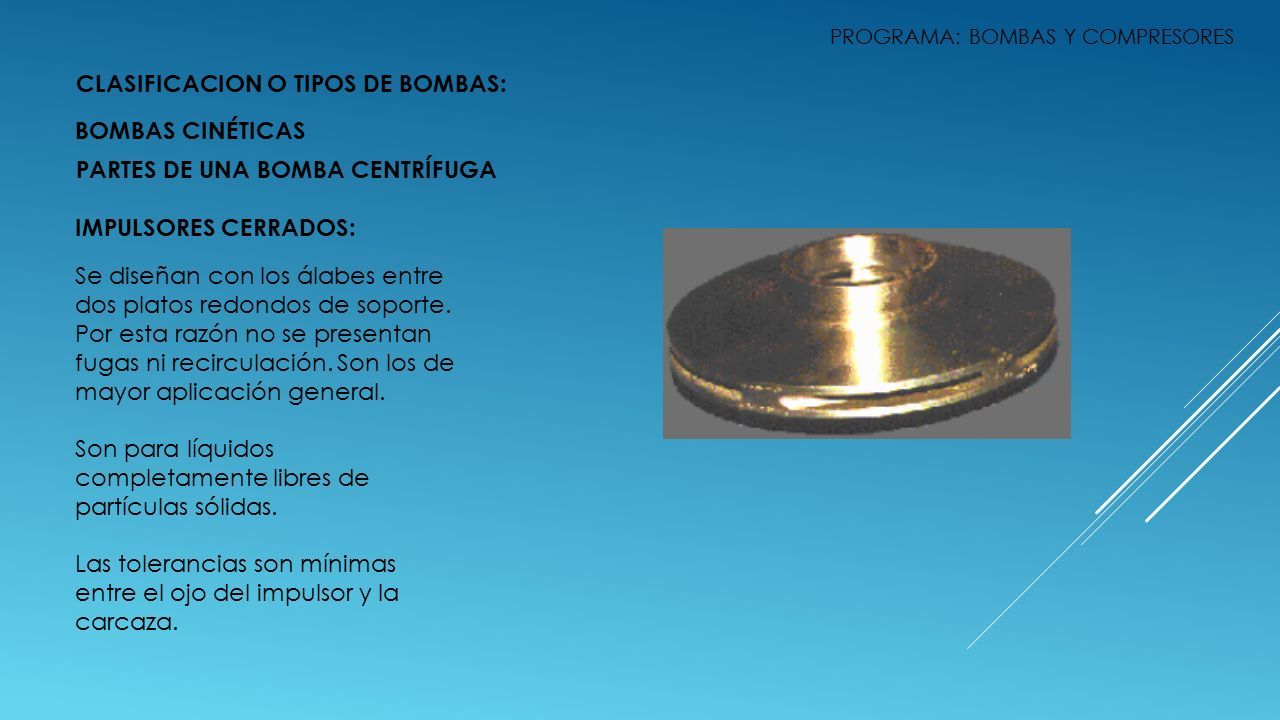

45 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA IMPULSORES CERRADOS: Se diseñan con los álabes entre dos platos redondos de soporte. Por esta razón no se presentan fugas ni recirculación. Son los de mayor aplicación general. Son para líquidos completamente libres de partículas sólidas. Las tolerancias son mínimas entre el ojo del impulsor y la carcaza.

46 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA IMPULSORES CERRADOS: Se diseñan con los álabes entre dos platos redondos de soporte. Por esta razón no se presentan fugas ni recirculación. Son los de mayor aplicación general. Son para líquidos completamente libres de partículas sólidas. Las tolerancias son mínimas entre el ojo del impulsor y la carcaza.

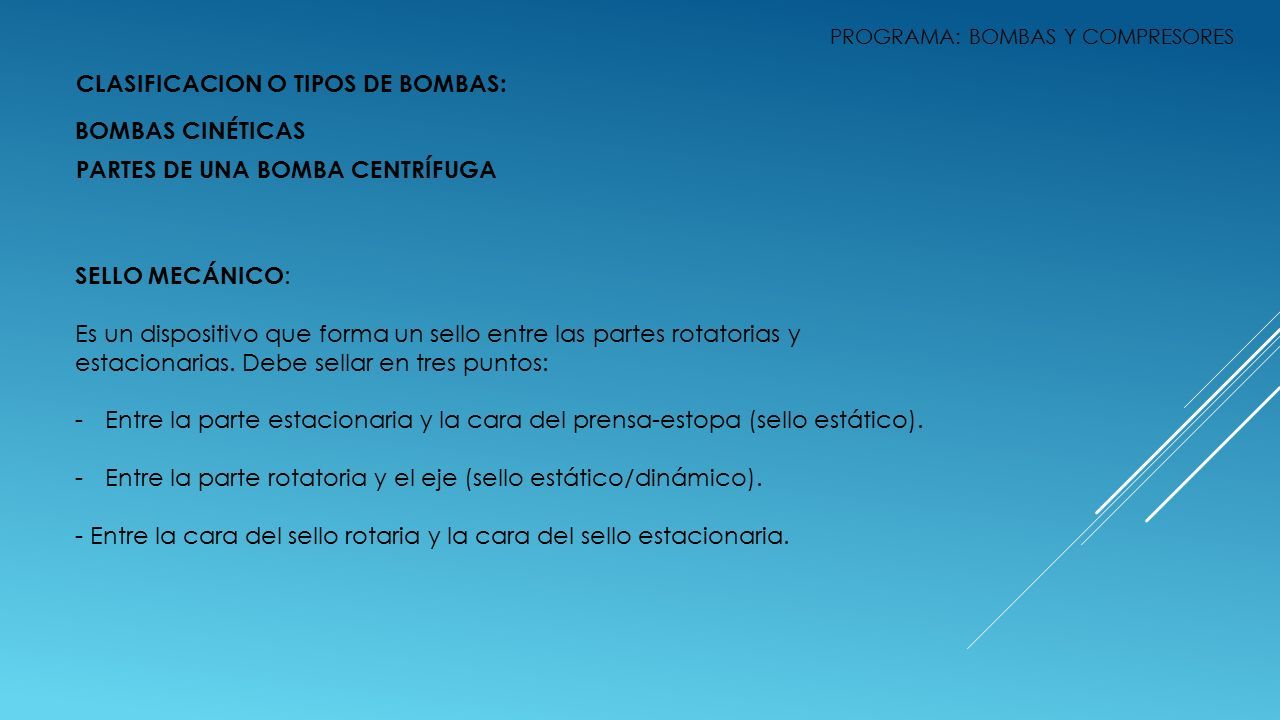

47 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA SELLO MECÁNICO : Es un dispositivo que forma un sello entre las partes rotatorias y estacionarias. Debe sellar en tres puntos: -Entre la parte estacionaria y la cara del prensa-estopa (sello estático). -Entre la parte rotatoria y el eje (sello estático/dinámico). - Entre la cara del sello rotaria y la cara del sello estacionaria.

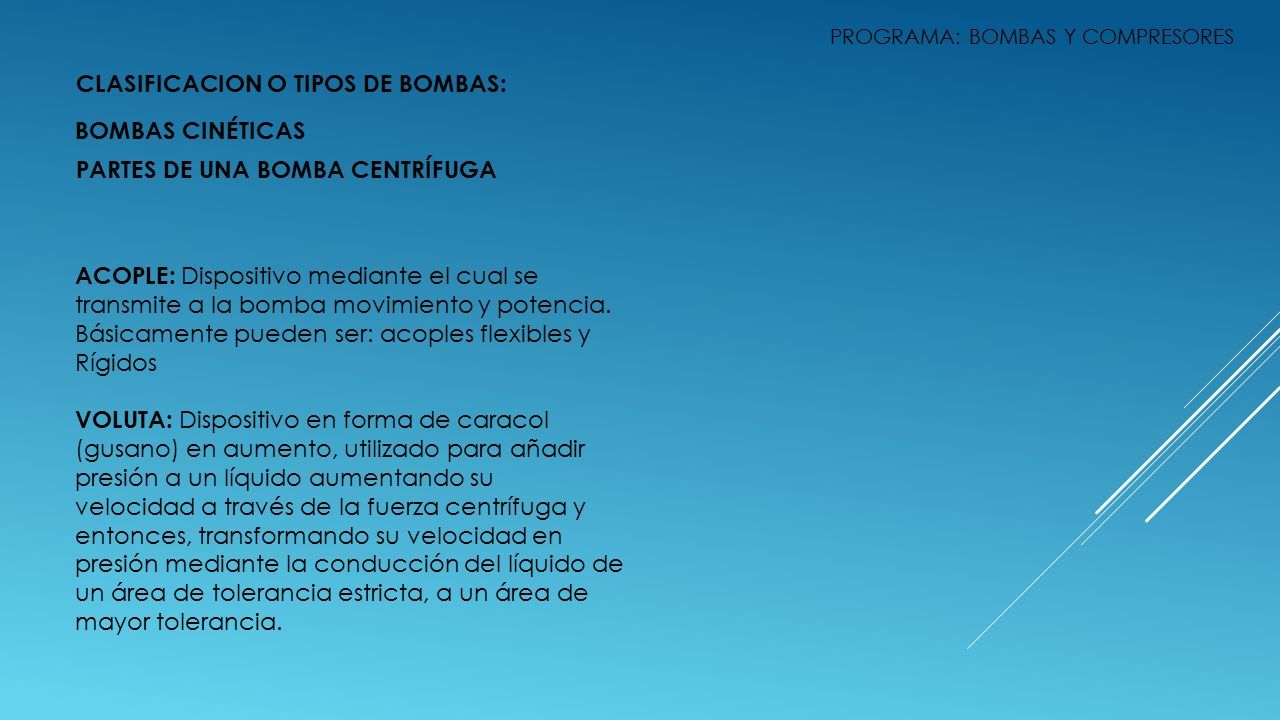

48 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS PARTES DE UNA BOMBA CENTRÍFUGA ACOPLE: Dispositivo mediante el cual se transmite a la bomba movimiento y potencia. Básicamente pueden ser: acoples flexibles y Rígidos VOLUTA: Dispositivo en forma de caracol (gusano) en aumento, utilizado para añadir presión a un líquido aumentando su velocidad a través de la fuerza centrífuga y entonces, transformando su velocidad en presión mediante la conducción del líquido de un área de tolerancia estricta, a un área de mayor tolerancia.

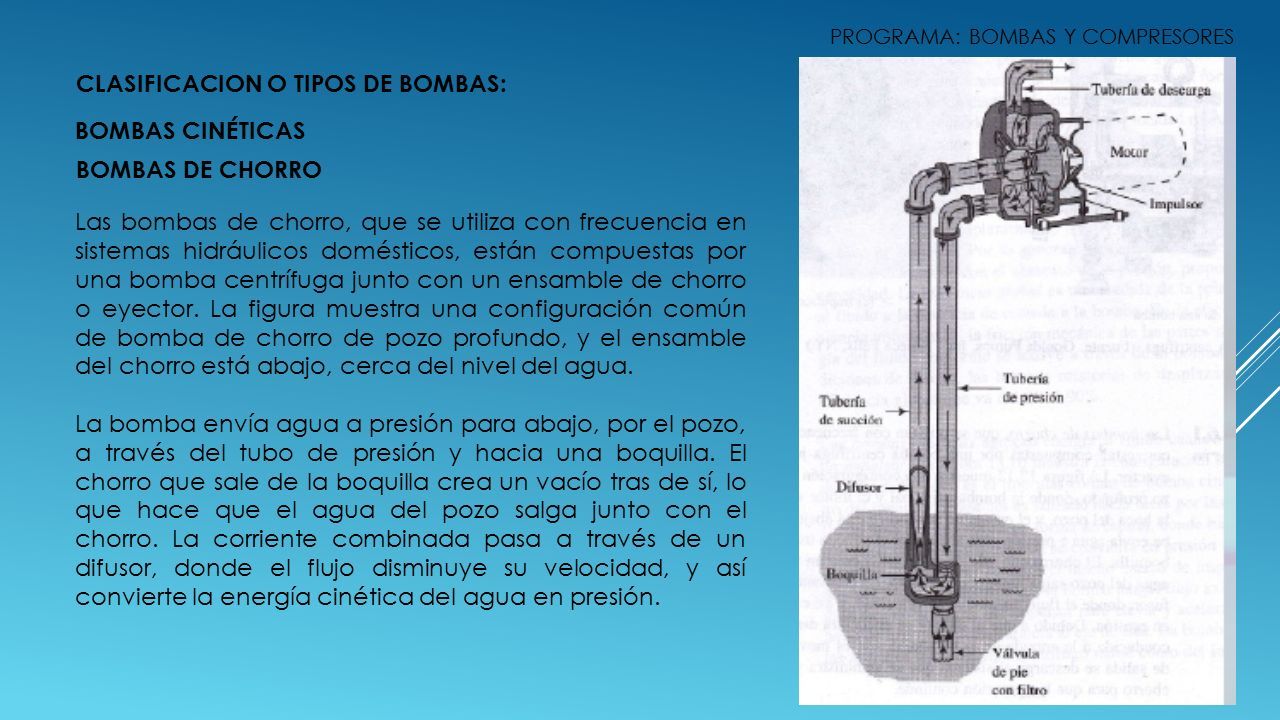

49 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS BOMBAS DE CHORRO Las bombas de chorro, que se utiliza con frecuencia en sistemas hidráulicos domésticos, están compuestas por una bomba centrífuga junto con un ensamble de chorro o eyector. La figura muestra una configuración común de bomba de chorro de pozo profundo, y el ensamble del chorro está abajo, cerca del nivel del agua. La bomba envía agua a presión para abajo, por el pozo, a través del tubo de presión y hacia una boquilla. El chorro que sale de la boquilla crea un vacío tras de sí, lo que hace que el agua del pozo salga junto con el chorro. La corriente combinada pasa a través de un difusor, donde el flujo disminuye su velocidad, y así convierte la energía cinética del agua en presión.

50 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS BOMBAS DE CHORRO Debido que el difusor se encuentra dentro del tubo de succión, el agua es conducida a la entrada de la bomba, donde es movida por el impulsor. Parte del flujo de salida se descarga al sistema que se suministra y el resto vuelve a circular hacia el chorro para que la operación continúe. Si el pozo es superficial, menos de 6.0 m (20 pies) entre la bomba y el nivel del agua, el ensamble del chorro puede construirse en el cuerpo de la bomba. Así, el agua se elevaría por medio de una solo tubería de succión, como muestra en la figura.

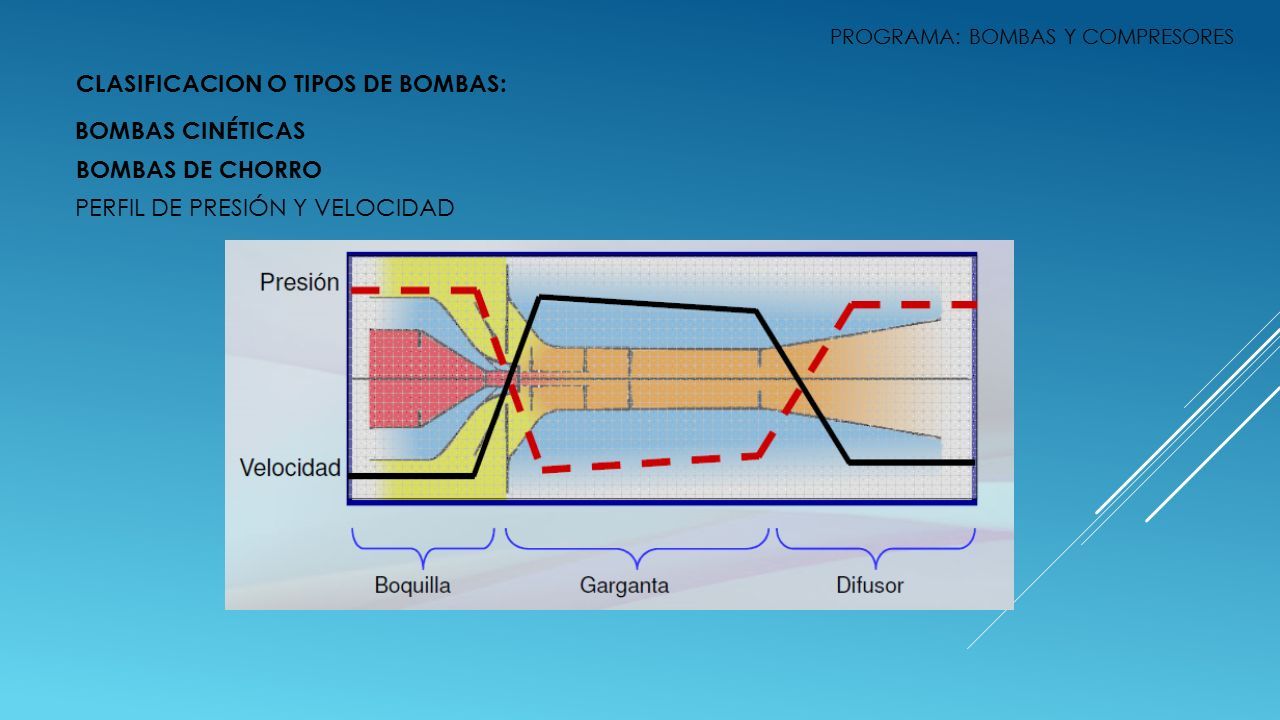

51 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS BOMBAS DE CHORRO PERFIL DE PRESIÓN Y VELOCIDAD

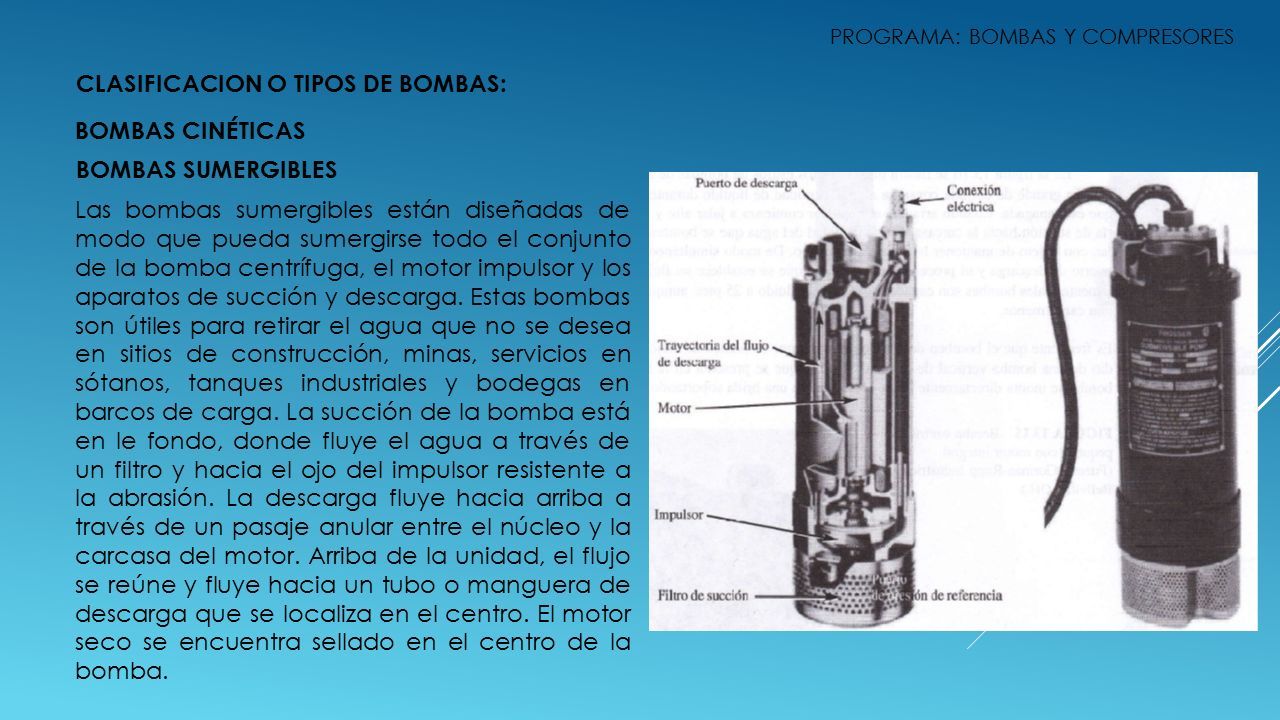

52 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS BOMBAS SUMERGIBLES Las bombas sumergibles están diseñadas de modo que pueda sumergirse todo el conjunto de la bomba centrífuga, el motor impulsor y los aparatos de succión y descarga. Estas bombas son útiles para retirar el agua que no se desea en sitios de construcción, minas, servicios en sótanos, tanques industriales y bodegas en barcos de carga. La succión de la bomba está en le fondo, donde fluye el agua a través de un filtro y hacia el ojo del impulsor resistente a la abrasión. La descarga fluye hacia arriba a través de un pasaje anular entre el núcleo y la carcasa del motor. Arriba de la unidad, el flujo se reúne y fluye hacia un tubo o manguera de descarga que se localiza en el centro. El motor seco se encuentra sellado en el centro de la bomba.

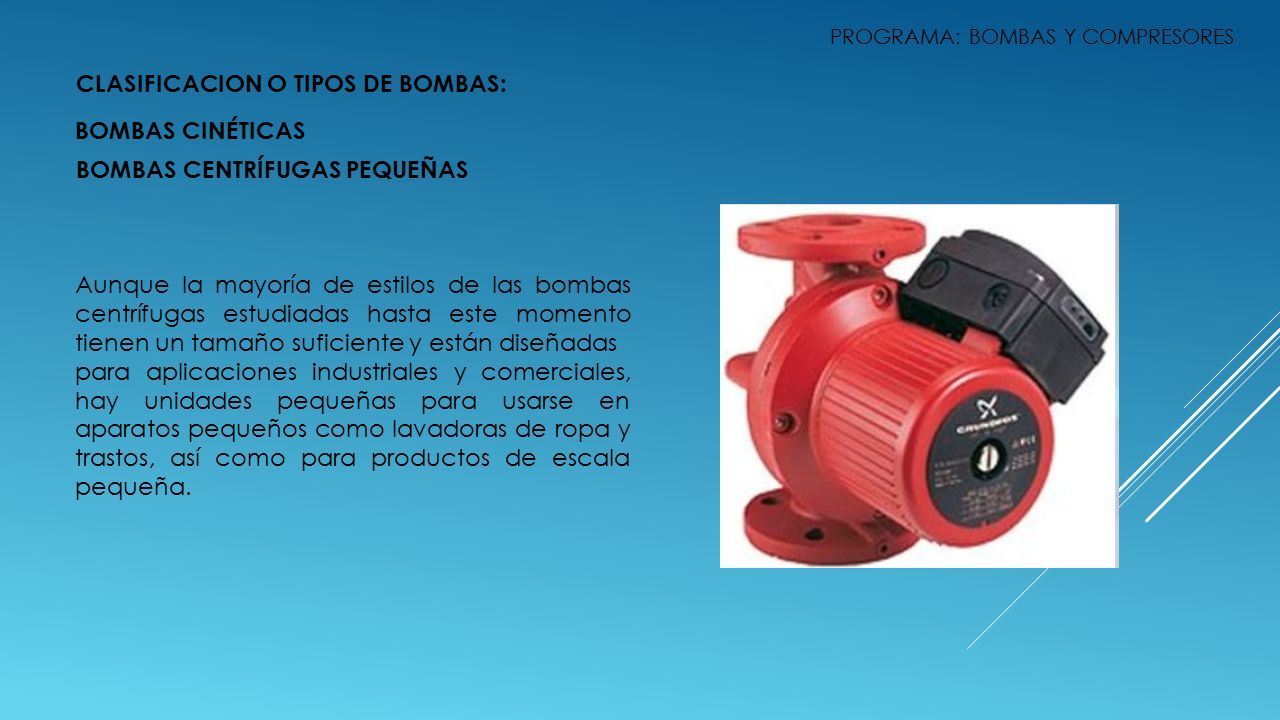

53 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS BOMBAS CENTRÍFUGAS PEQUEÑAS Aunque la mayoría de estilos de las bombas centrífugas estudiadas hasta este momento tienen un tamaño suficiente y están diseñadas para aplicaciones industriales y comerciales, hay unidades pequeñas para usarse en aparatos pequeños como lavadoras de ropa y trastos, así como para productos de escala pequeña.

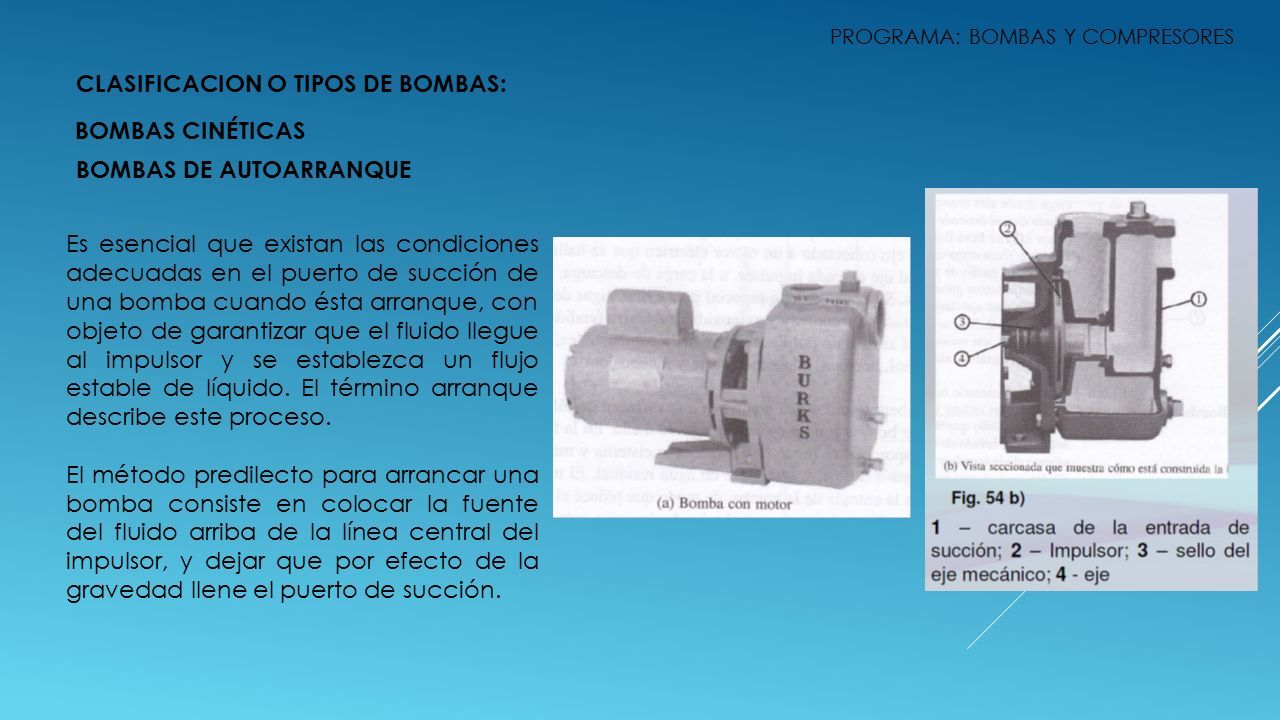

54 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS BOMBAS DE AUTOARRANQUE Es esencial que existan las condiciones adecuadas en el puerto de succión de una bomba cuando ésta arranque, con objeto de garantizar que el fluido llegue al impulsor y se establezca un flujo estable de líquido. El término arranque describe este proceso. El método predilecto para arrancar una bomba consiste en colocar la fuente del fluido arriba de la línea central del impulsor, y dejar que por efecto de la gravedad llene el puerto de succión.

55 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS BOMBAS DE AUTOARRANQUE Es esencial que existan las condiciones adecuadas en el puerto de succión de una bomba cuando ésta arranque, con objeto de garantizar que el fluido llegue al impulsor y se establezca un flujo estable de líquido. El término arranque describe este proceso. El método predilecto para arrancar una bomba consiste en colocar la fuente del fluido arriba de la línea central del impulsor, y dejar que por efecto de la gravedad llene el puerto de succión.

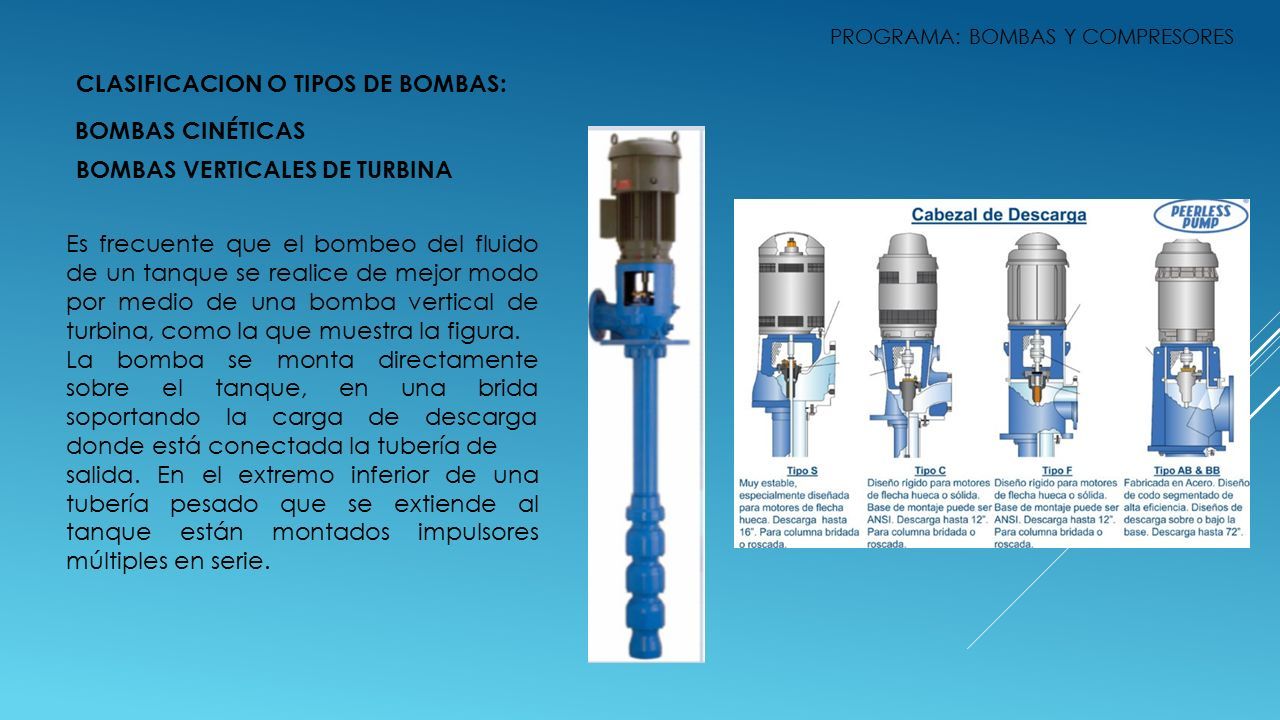

56 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS BOMBAS VERTICALES DE TURBINA Es frecuente que el bombeo del fluido de un tanque se realice de mejor modo por medio de una bomba vertical de turbina, como la que muestra la figura. La bomba se monta directamente sobre el tanque, en una brida soportando la carga de descarga donde está conectada la tubería de salida. En el extremo inferior de una tubería pesado que se extiende al tanque están montados impulsores múltiples en serie.

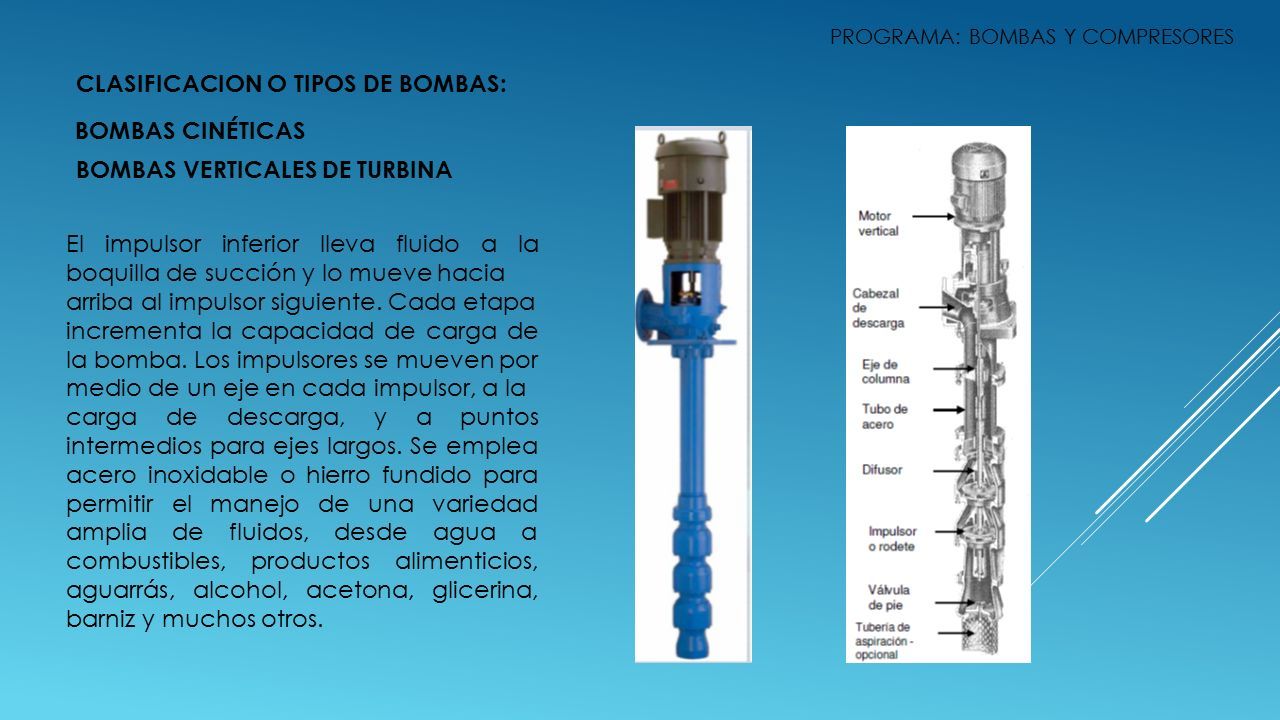

57 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS BOMBAS VERTICALES DE TURBINA El impulsor inferior lleva fluido a la boquilla de succión y lo mueve hacia arriba al impulsor siguiente. Cada etapa incrementa la capacidad de carga de la bomba. Los impulsores se mueven por medio de un eje en cada impulsor, a la carga de descarga, y a puntos intermedios para ejes largos. Se emplea acero inoxidable o hierro fundido para permitir el manejo de una variedad amplia de fluidos, desde agua a combustibles, productos alimenticios, aguarrás, alcohol, acetona, glicerina, barniz y muchos otros.

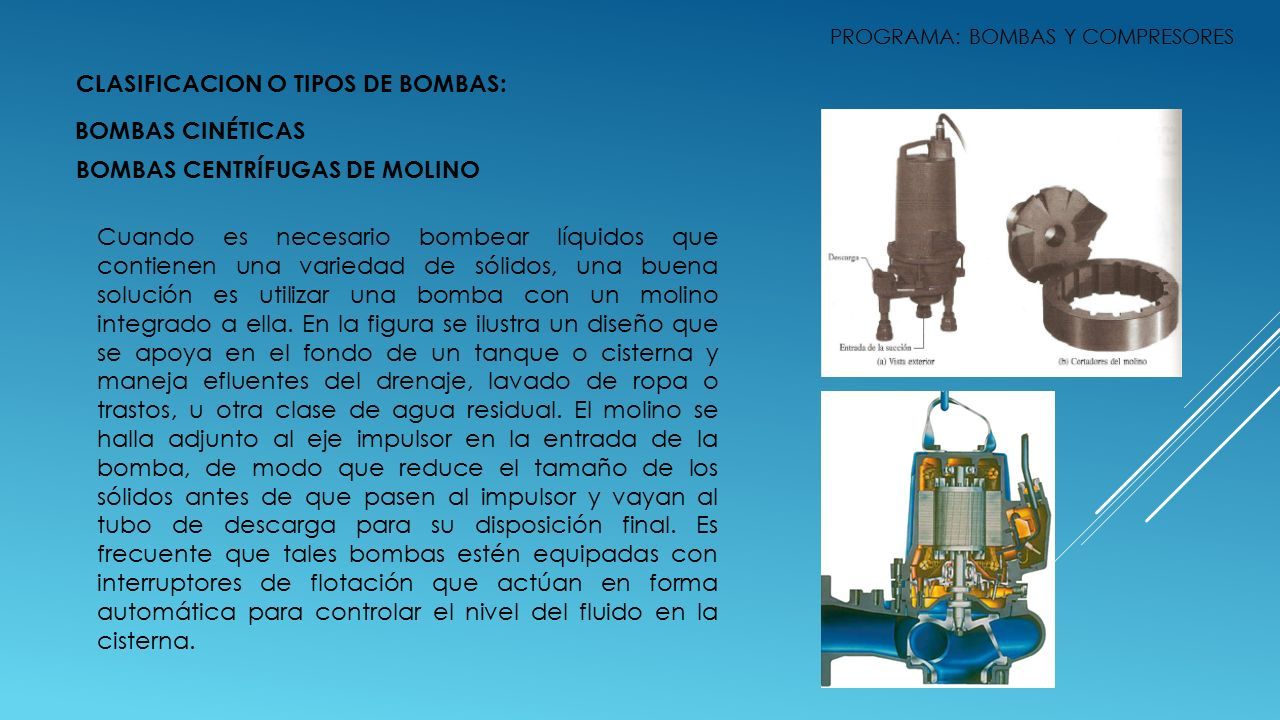

58 CLASIFICACION O TIPOS DE BOMBAS: PROGRAMA: BOMBAS Y COMPRESORES BOMBAS CINÉTICAS BOMBAS CENTRÍFUGAS DE MOLINO Cuando es necesario bombear líquidos que contienen una variedad de sólidos, una buena solución es utilizar una bomba con un molino integrado a ella. En la figura se ilustra un diseño que se apoya en el fondo de un tanque o cisterna y maneja efluentes del drenaje, lavado de ropa o trastos, u otra clase de agua residual. El molino se halla adjunto al eje impulsor en la entrada de la bomba, de modo que reduce el tamaño de los sólidos antes de que pasen al impulsor y vayan al tubo de descarga para su disposición final. Es frecuente que tales bombas estén equipadas con interruptores de flotación que actúan en forma automática para controlar el nivel del fluido en la cisterna.
