1 1 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA MANEJO SEGURO DE CARGAS CON EQUIPOS ARP SURA 2012

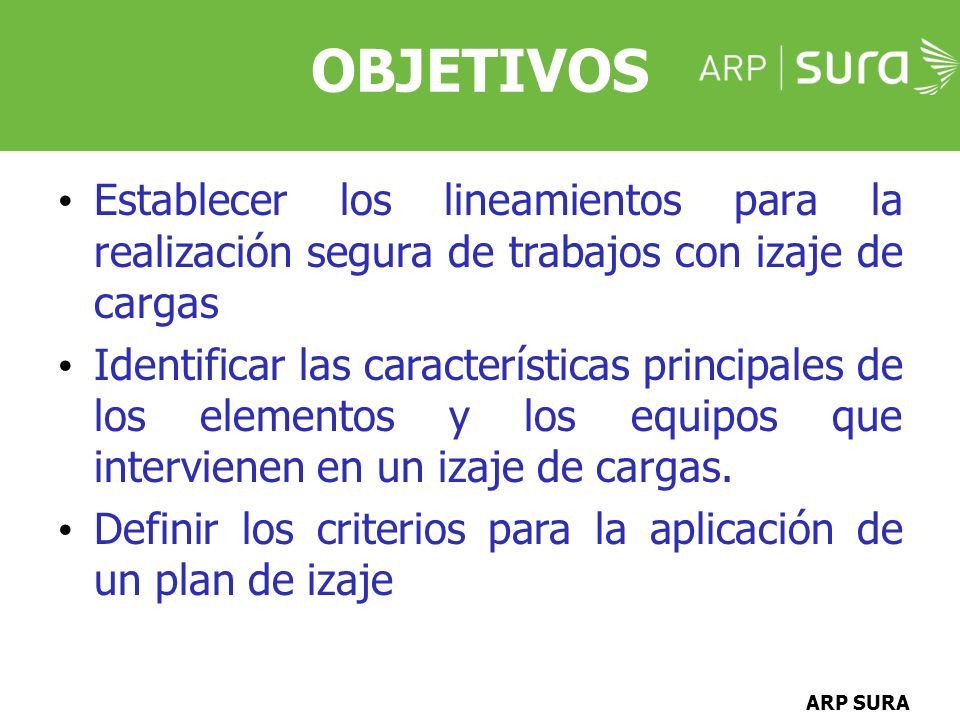

2 2 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA OBJETIVOS Establecer los lineamientos para la realización segura de trabajos con izaje de cargas Identificar las características principales de los elementos y los equipos que intervienen en un izaje de cargas. Definir los criterios para la aplicación de un plan de izaje

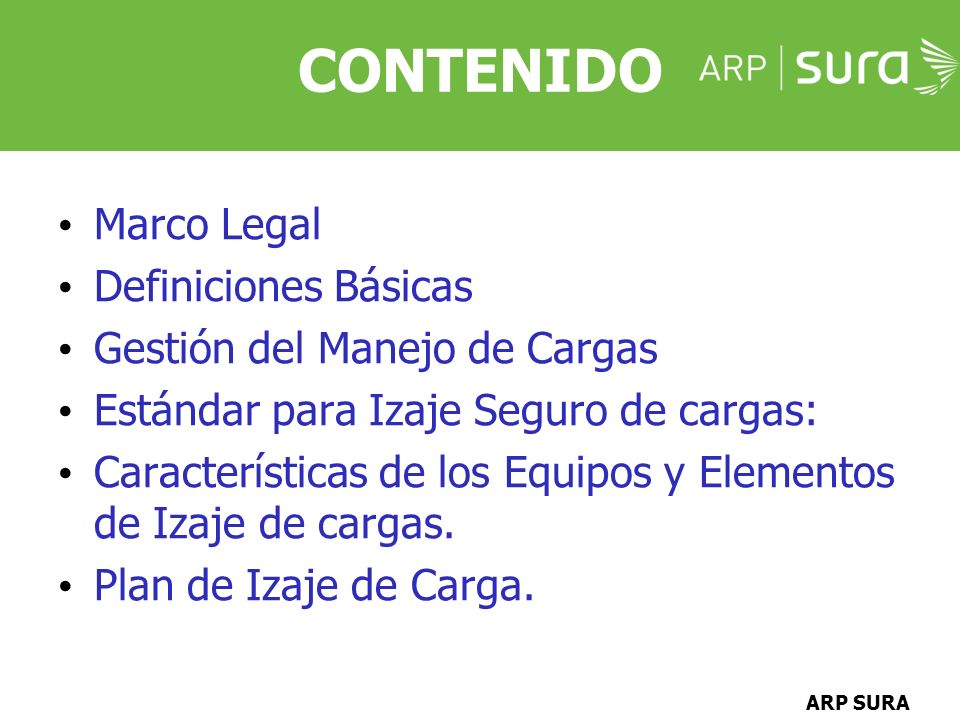

3 3 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA CONTENIDO Marco Legal Definiciones Básicas Gestión del Manejo de Cargas Estándar para Izaje Seguro de cargas: Características de los Equipos y Elementos de Izaje de cargas. Plan de Izaje de Carga.

4 4 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA MANEJO SEGURO DE CARGAS 1. MARCO LEGAL

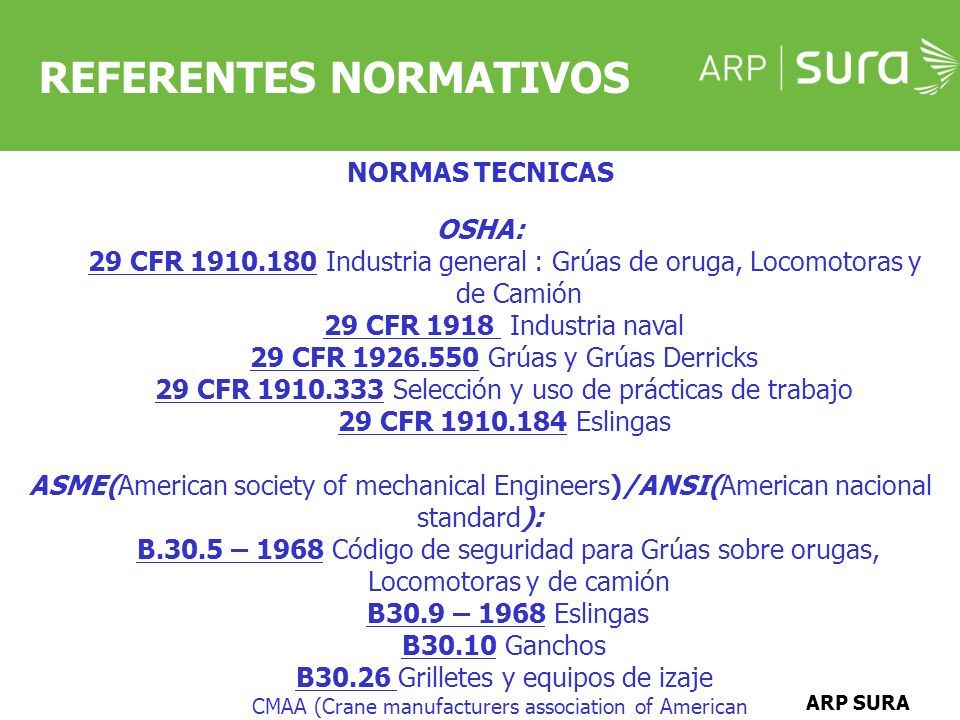

5 5 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA REFERENTES NORMATIVOS NORMAS TECNICAS OSHA: 29 CFR 1910.180 Industria general : Grúas de oruga, Locomotoras y de Camión 29 CFR 1918 Industria naval 29 CFR 1926.550 Grúas y Grúas Derricks 29 CFR 1910.333 Selección y uso de prácticas de trabajo 29 CFR 1910.184 Eslingas ASME(American society of mechanical Engineers)/ANSI(American nacional standard): B.30.5 – 1968 Código de seguridad para Grúas sobre orugas, Locomotoras y de camión B30.9 – 1968 Eslingas B30.10 Ganchos B30.26 Grilletes y equipos de izaje CMAA (Crane manufacturers association of American)

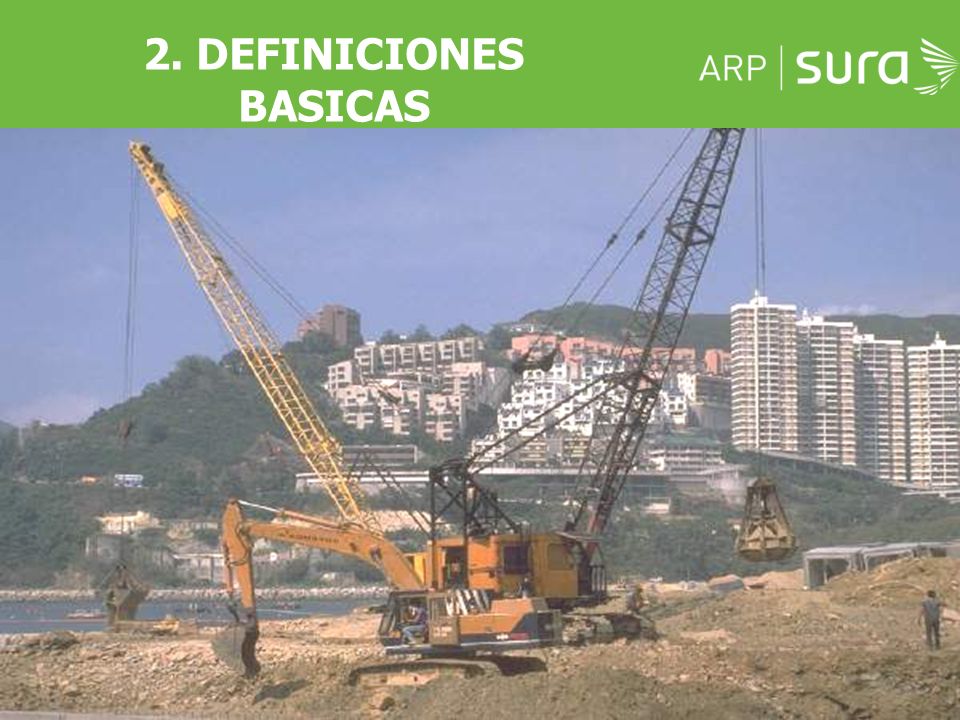

6 6 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA 2. DEFINICIONES BASICAS

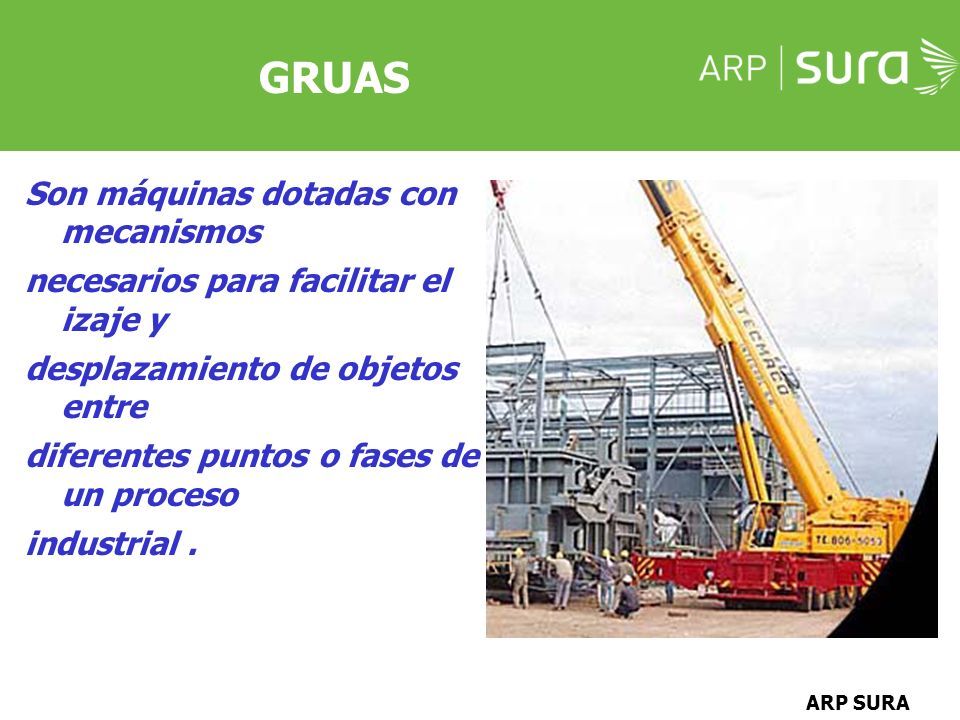

7 7 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Son máquinas dotadas con mecanismos necesarios para facilitar el izaje y desplazamiento de objetos entre diferentes puntos o fases de un proceso industrial. GRUAS

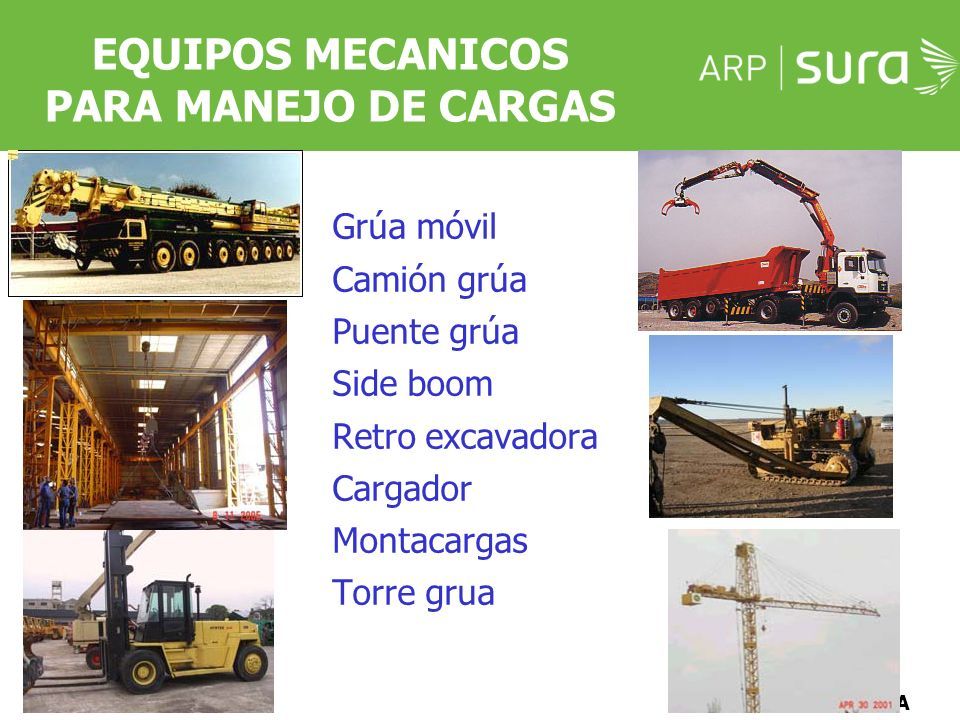

8 8 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA EQUIPOS MECANICOS PARA MANEJO DE CARGAS Grúa móvil Camión grúa Puente grúa Side boom Retro excavadora Cargador Montacargas Torre grua

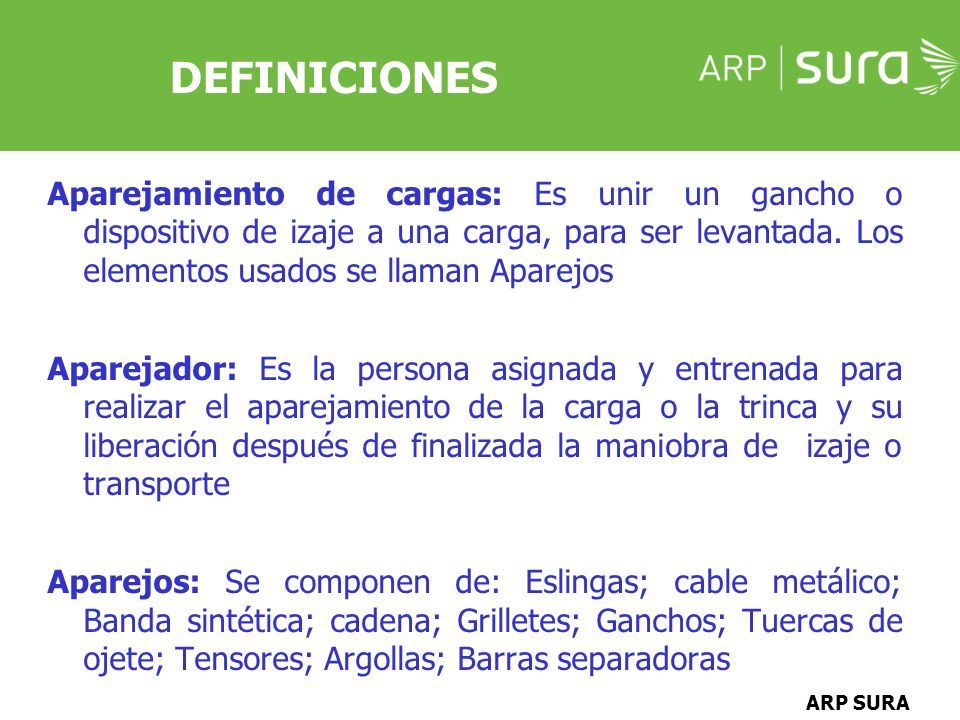

9 9 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Aparejamiento de cargas: Es unir un gancho o dispositivo de izaje a una carga, para ser levantada. Los elementos usados se llaman Aparejos Aparejador: Es la persona asignada y entrenada para realizar el aparejamiento de la carga o la trinca y su liberación después de finalizada la maniobra de izaje o transporte Aparejos: Se componen de: Eslingas; cable metálico; Banda sintética; cadena; Grilletes; Ganchos; Tuercas de ojete; Tensores; Argollas; Barras separadoras DEFINICIONES

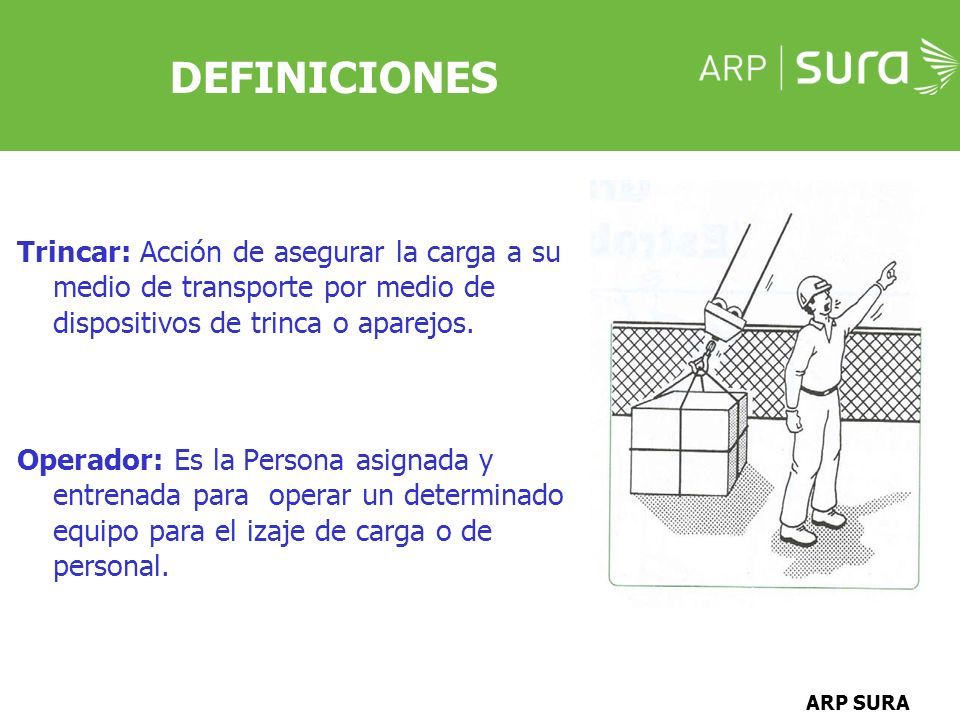

10 10 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Trincar: Acción de asegurar la carga a su medio de transporte por medio de dispositivos de trinca o aparejos. Operador: Es la Persona asignada y entrenada para operar un determinado equipo para el izaje de carga o de personal. DEFINICIONES

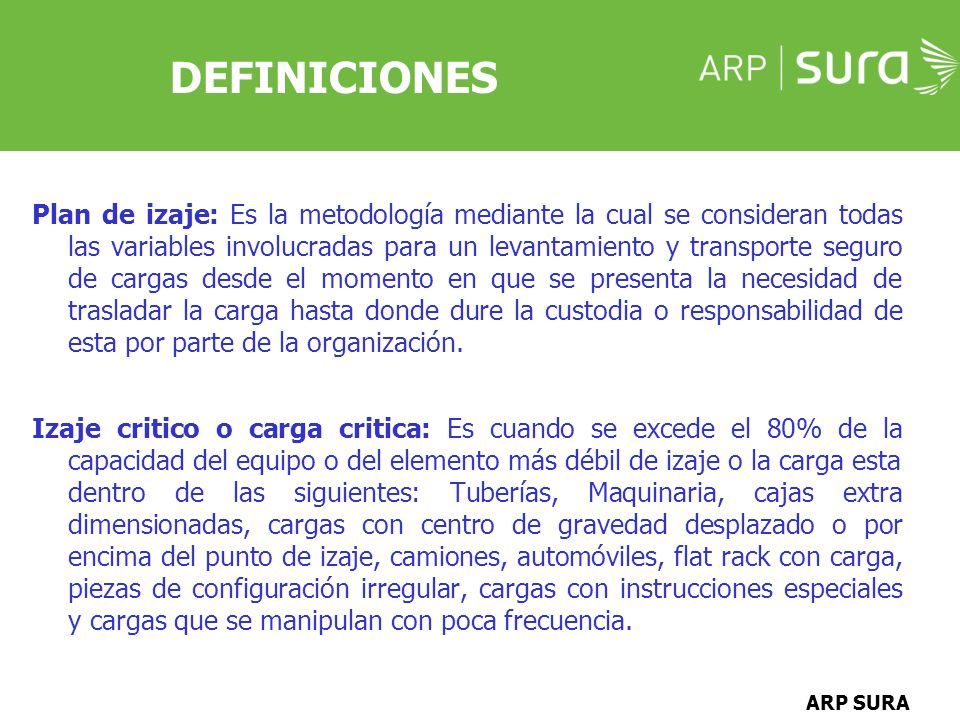

11 11 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Plan de izaje: Es la metodología mediante la cual se consideran todas las variables involucradas para un levantamiento y transporte seguro de cargas desde el momento en que se presenta la necesidad de trasladar la carga hasta donde dure la custodia o responsabilidad de esta por parte de la organización. Izaje critico o carga critica: Es cuando se excede el 80% de la capacidad del equipo o del elemento más débil de izaje o la carga esta dentro de las siguientes: Tuberías, Maquinaria, cajas extra dimensionadas, cargas con centro de gravedad desplazado o por encima del punto de izaje, camiones, automóviles, flat rack con carga, piezas de configuración irregular, cargas con instrucciones especiales y cargas que se manipulan con poca frecuencia. DEFINICIONES

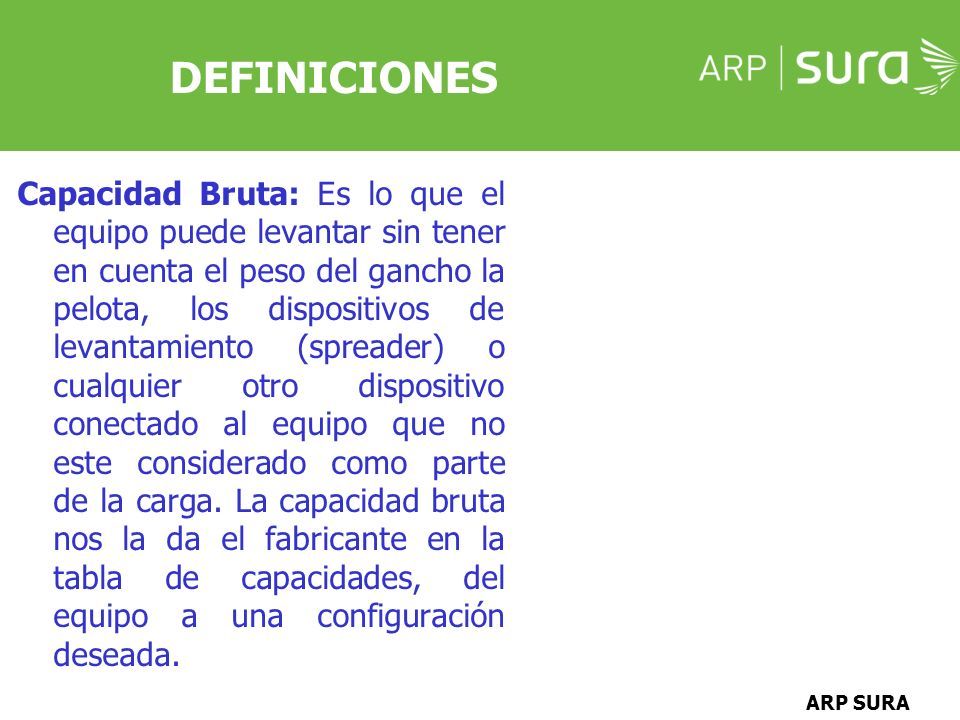

12 12 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Capacidad Bruta: Es lo que el equipo puede levantar sin tener en cuenta el peso del gancho la pelota, los dispositivos de levantamiento (spreader) o cualquier otro dispositivo conectado al equipo que no este considerado como parte de la carga. La capacidad bruta nos la da el fabricante en la tabla de capacidades, del equipo a una configuración deseada. DEFINICIONES

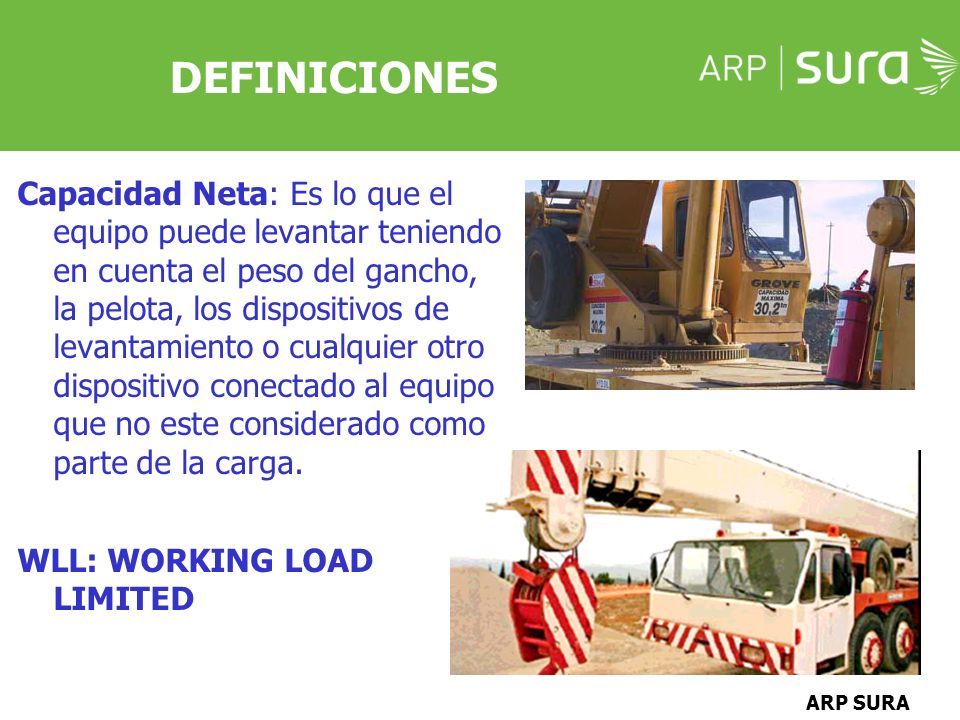

13 13 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Capacidad Neta: Es lo que el equipo puede levantar teniendo en cuenta el peso del gancho, la pelota, los dispositivos de levantamiento o cualquier otro dispositivo conectado al equipo que no este considerado como parte de la carga. WLL: WORKING LOAD LIMITED DEFINICIONES

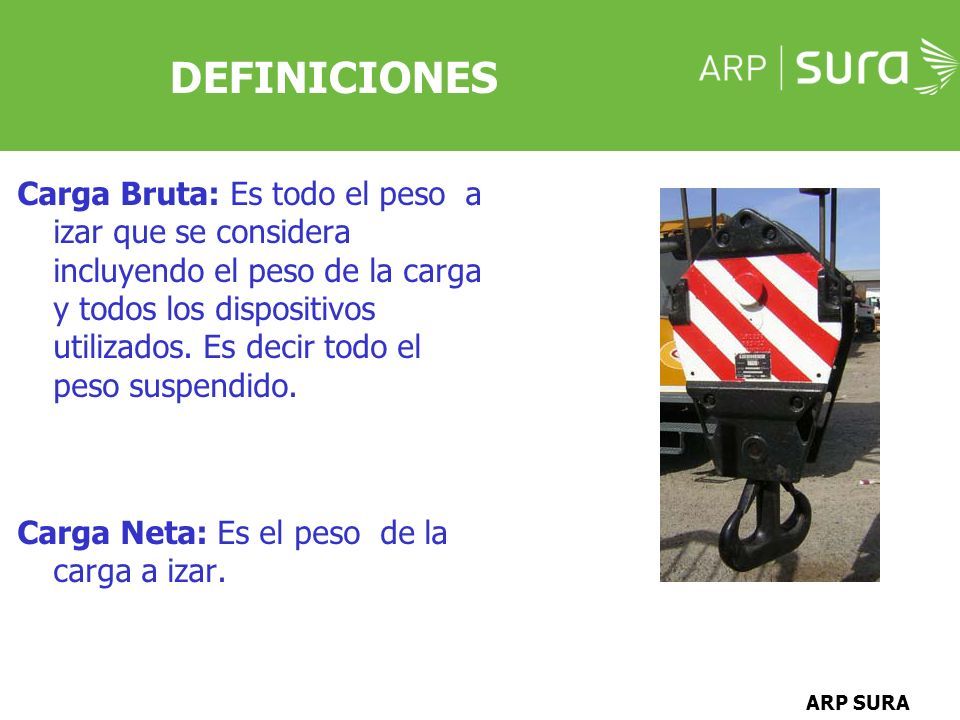

14 14 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Carga Bruta: Es todo el peso a izar que se considera incluyendo el peso de la carga y todos los dispositivos utilizados. Es decir todo el peso suspendido. Carga Neta: Es el peso de la carga a izar. DEFINICIONES

15 15 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA 3. SISTEMA DE GESTIÓN PARA MANEJO SEGURO DE CARGAS CON EQUIPOS

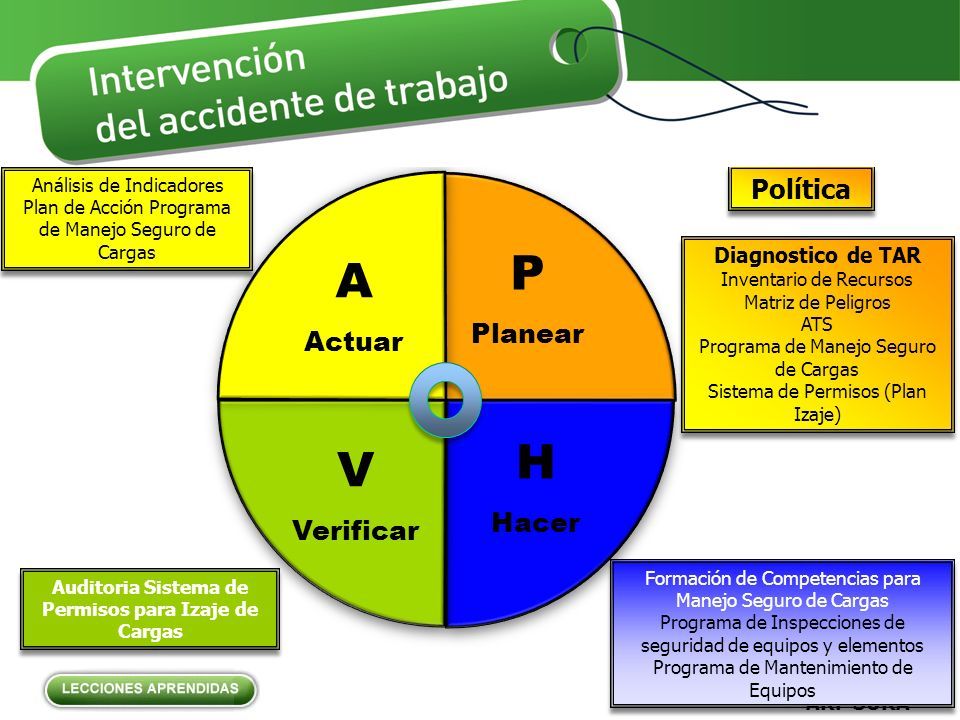

16 16 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA P Planear H Hacer V Verificar A Actuar Diagnostico de TAR Inventario de Recursos Matriz de Peligros ATS Programa de Manejo Seguro de Cargas Sistema de Permisos (Plan Izaje) Diagnostico de TAR Inventario de Recursos Matriz de Peligros ATS Programa de Manejo Seguro de Cargas Sistema de Permisos (Plan Izaje) Política Formación de Competencias para Manejo Seguro de Cargas Programa de Inspecciones de seguridad de equipos y elementos Programa de Mantenimiento de Equipos Formación de Competencias para Manejo Seguro de Cargas Programa de Inspecciones de seguridad de equipos y elementos Programa de Mantenimiento de Equipos Auditoria Sistema de Permisos para Izaje de Cargas Análisis de Indicadores Plan de Acción Programa de Manejo Seguro de Cargas Análisis de Indicadores Plan de Acción Programa de Manejo Seguro de Cargas

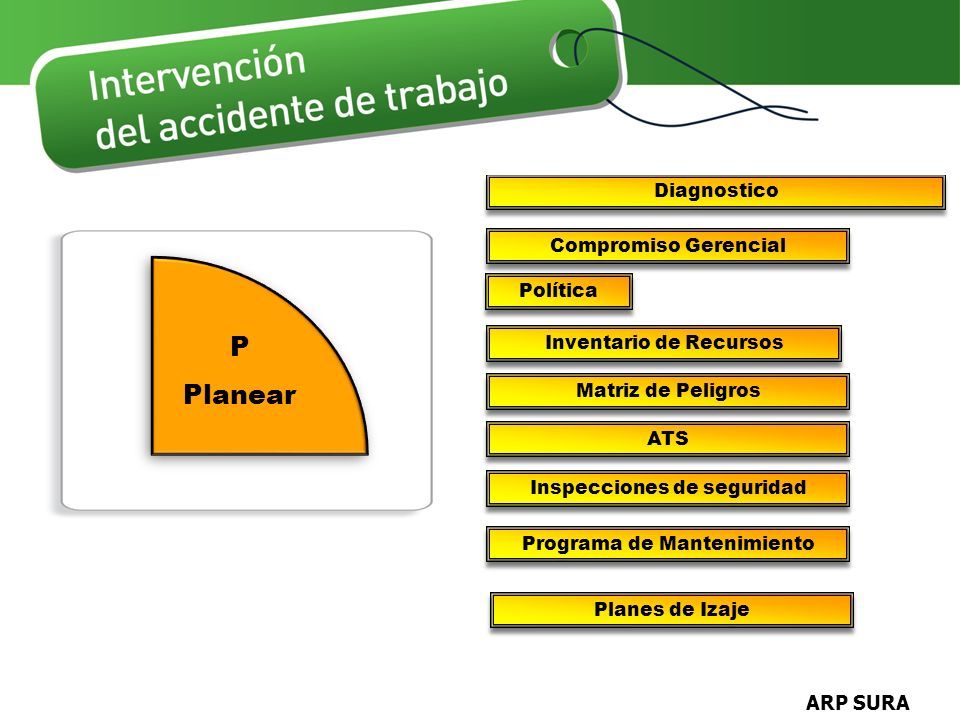

17 17 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA P Planear Diagnostico Política Matriz de Peligros Inventario de Recursos Inspecciones de seguridad ATS Programa de Mantenimiento Compromiso Gerencial Planes de Izaje

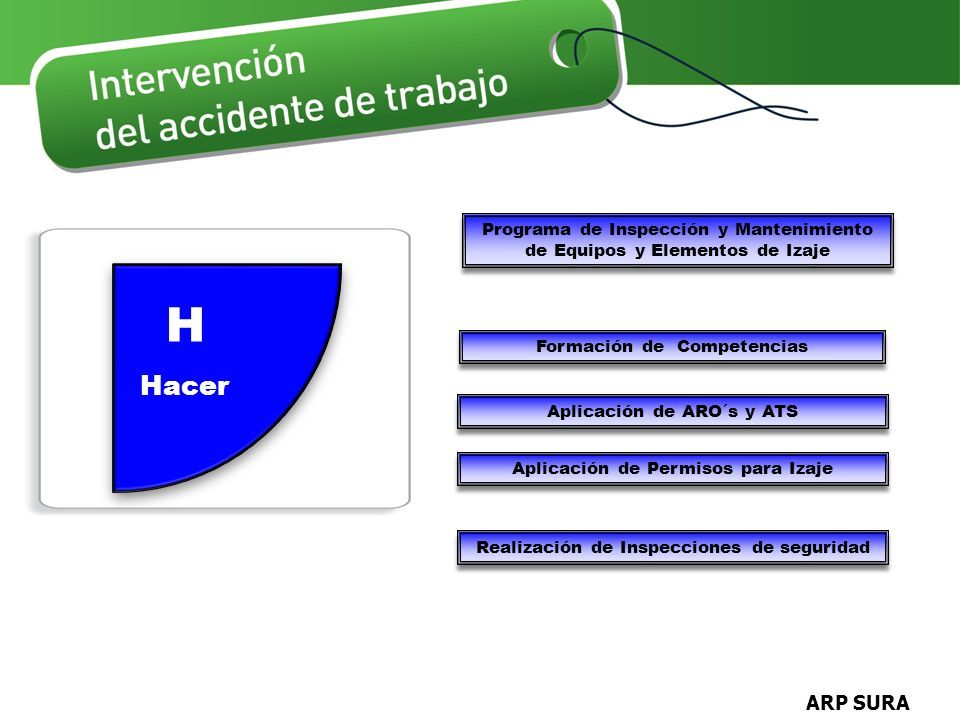

18 18 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA H Hacer Formación de Competencias Programa de Inspección y Mantenimiento de Equipos y Elementos de Izaje Aplicación de ARO´s y ATS Aplicación de Permisos para Izaje Realización de Inspecciones de seguridad

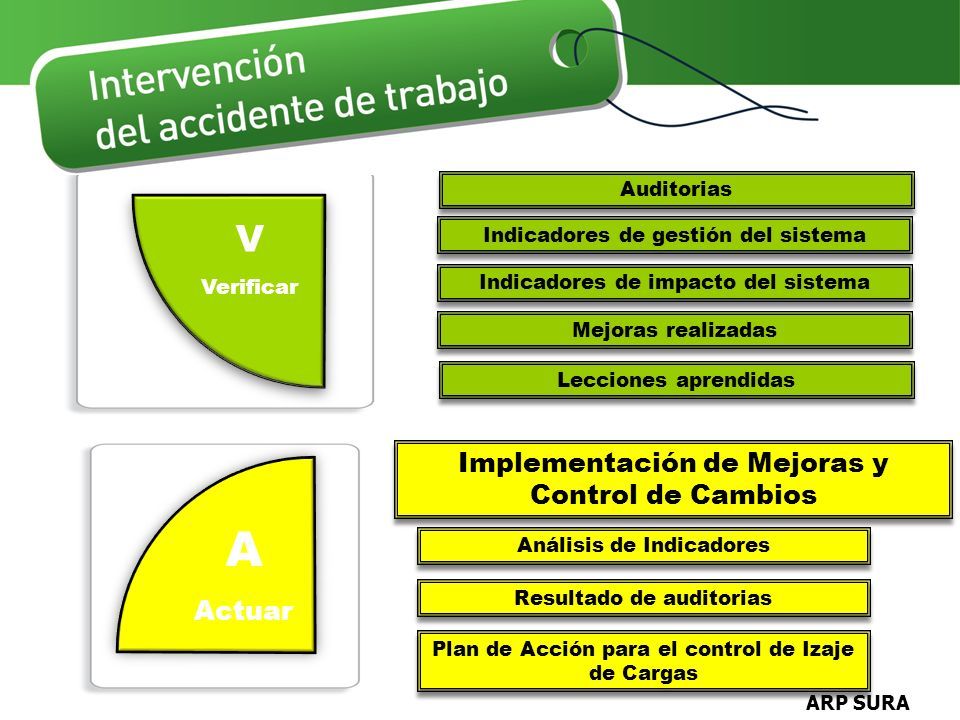

19 19 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA V Verificar Indicadores de gestión del sistema Indicadores de impacto del sistema Mejoras realizadas Auditorias Lecciones aprendidas A Actuar Implementación de Mejoras y Control de Cambios Análisis de Indicadores Resultado de auditorias Plan de Acción para el control de Izaje de Cargas Plan de Acción para el control de Izaje de Cargas

20 20 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA 4. ESTANDARES PARA MANEJO SEGURO DE CARGAS CON EQUIPOS

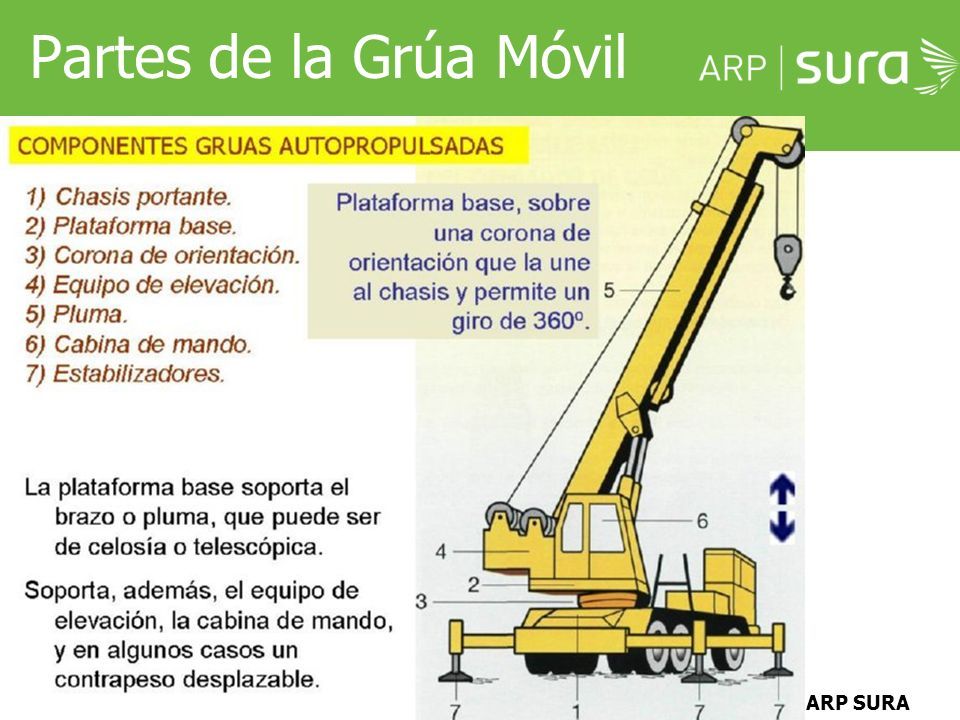

21 21 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Partes de la Grúa Móvil

22 22 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Certificación - Inspección Mecanismo de izaje Mecanismo de elevación Mecanismo de telescopado Mecanismo de giro Mecanismos de seguridad. Sistema mecánico Sistema hidráulico Puesto de mandos Placas y señales. Inspección Visual Inspección Funcional sin Carga

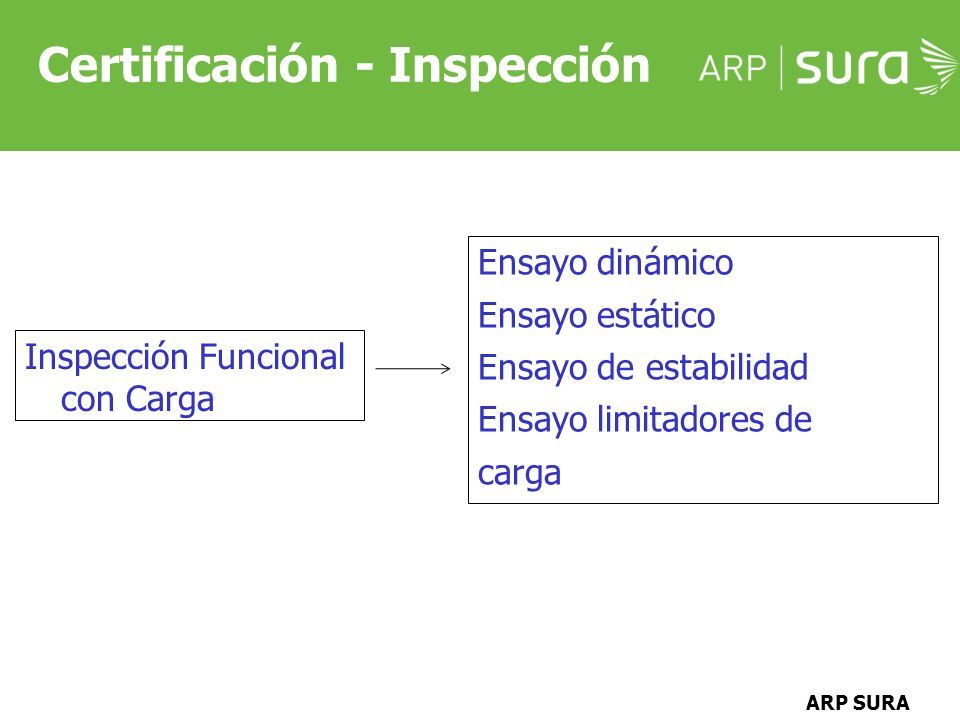

23 23 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Ensayo dinámico Ensayo estático Ensayo de estabilidad Ensayo limitadores de carga Inspección Funcional con Carga Certificación - Inspección

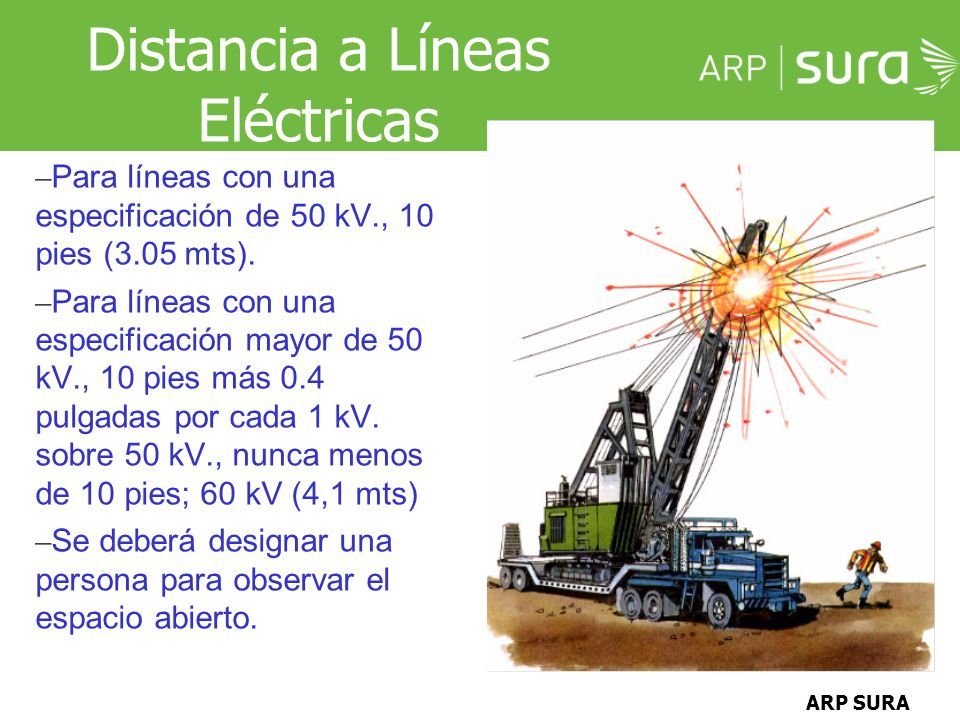

24 24 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA – Para líneas con una especificación de 50 kV., 10 pies (3.05 mts). – Para líneas con una especificación mayor de 50 kV., 10 pies más 0.4 pulgadas por cada 1 kV. sobre 50 kV., nunca menos de 10 pies; 60 kV (4,1 mts) – Se deberá designar una persona para observar el espacio abierto. Distancia a Líneas Eléctricas

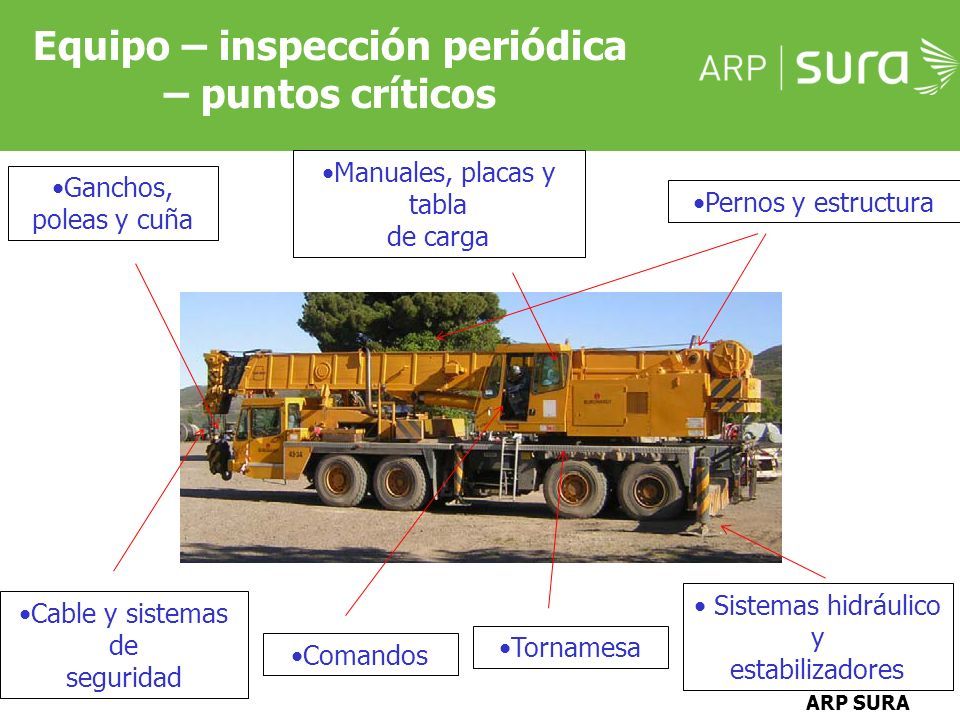

25 25 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Equipo – inspección periódica – puntos críticos Sistemas hidráulico y estabilizadores Cable y sistemas de seguridad Comandos Manuales, placas y tabla de carga Ganchos, poleas y cuña Pernos y estructura Tornamesa

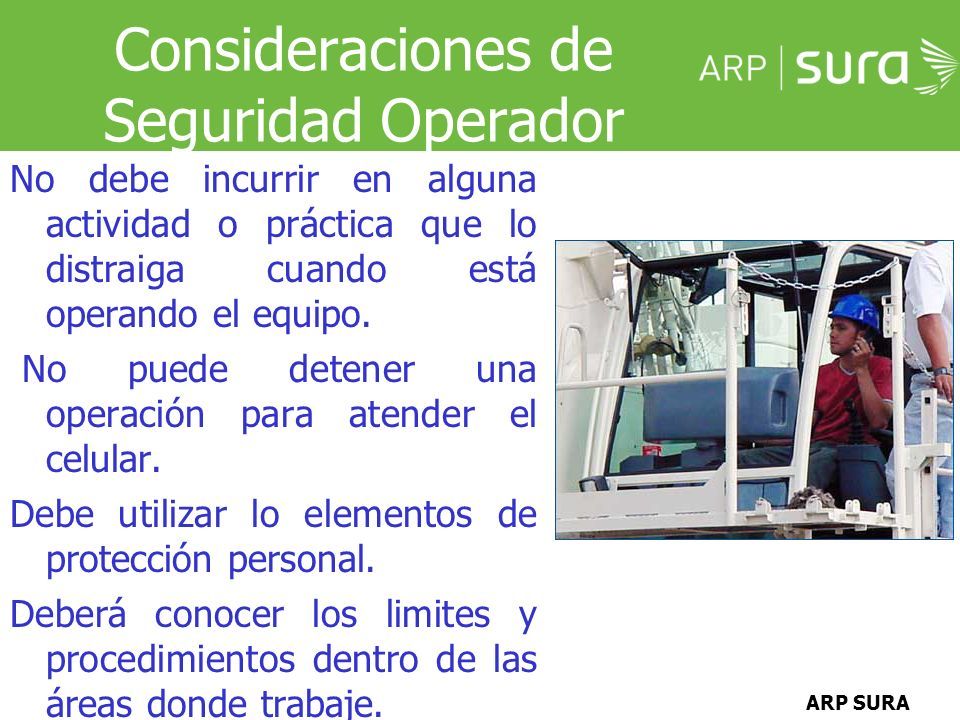

26 26 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Consideraciones de Seguridad Operador No debe incurrir en alguna actividad o práctica que lo distraiga cuando está operando el equipo. No puede detener una operación para atender el celular. Debe utilizar lo elementos de protección personal. Deberá conocer los limites y procedimientos dentro de las áreas donde trabaje.

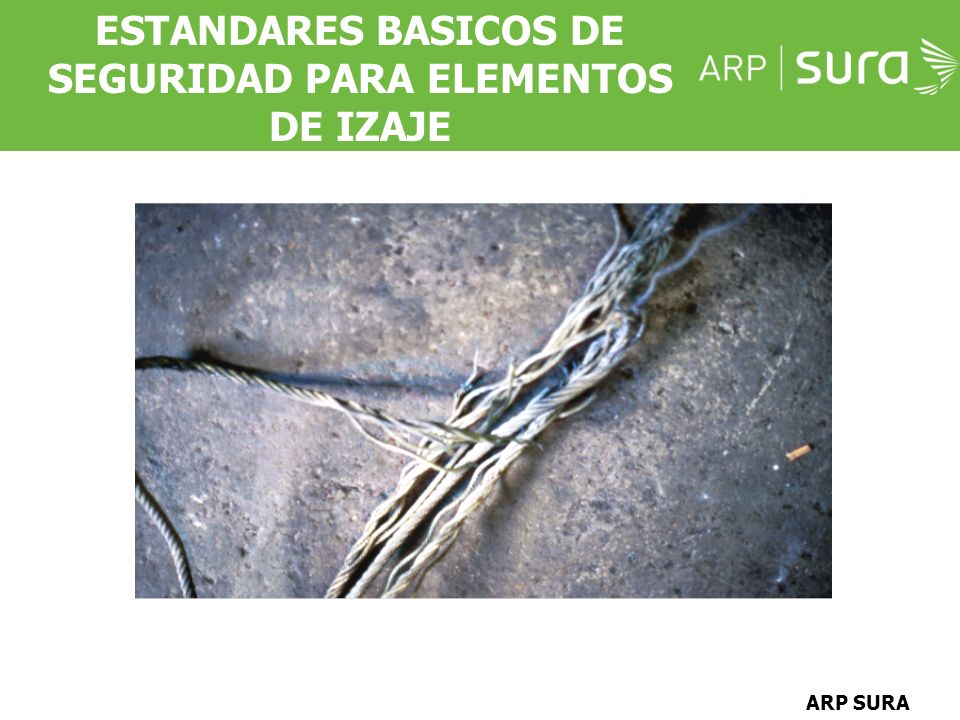

27 27 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA ESTANDARES BASICOS DE SEGURIDAD PARA ELEMENTOS DE IZAJE

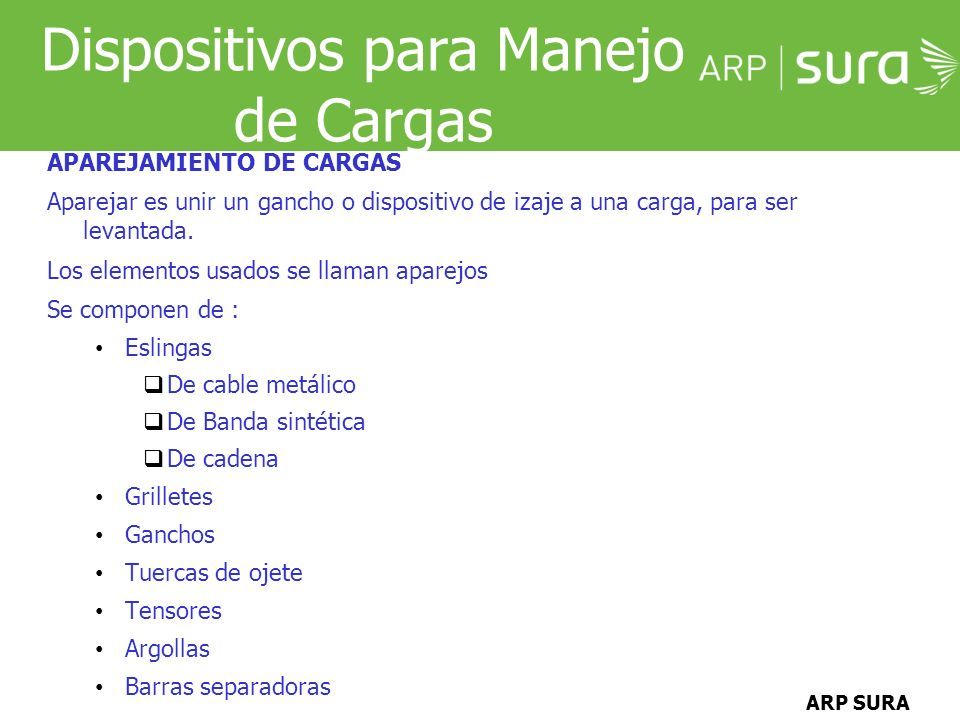

28 28 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Dispositivos para Manejo de Cargas APAREJAMIENTO DE CARGAS Aparejar es unir un gancho o dispositivo de izaje a una carga, para ser levantada. Los elementos usados se llaman aparejos Se componen de : Eslingas  De cable metálico  De Banda sintética  De cadena Grilletes Ganchos Tuercas de ojete Tensores Argollas Barras separadoras

29 29 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA EJEMPLOS DE APAREJOS M Á S USADOS Cadena y conector twislock Gafa para elevar bobinas Spreader Grilletes

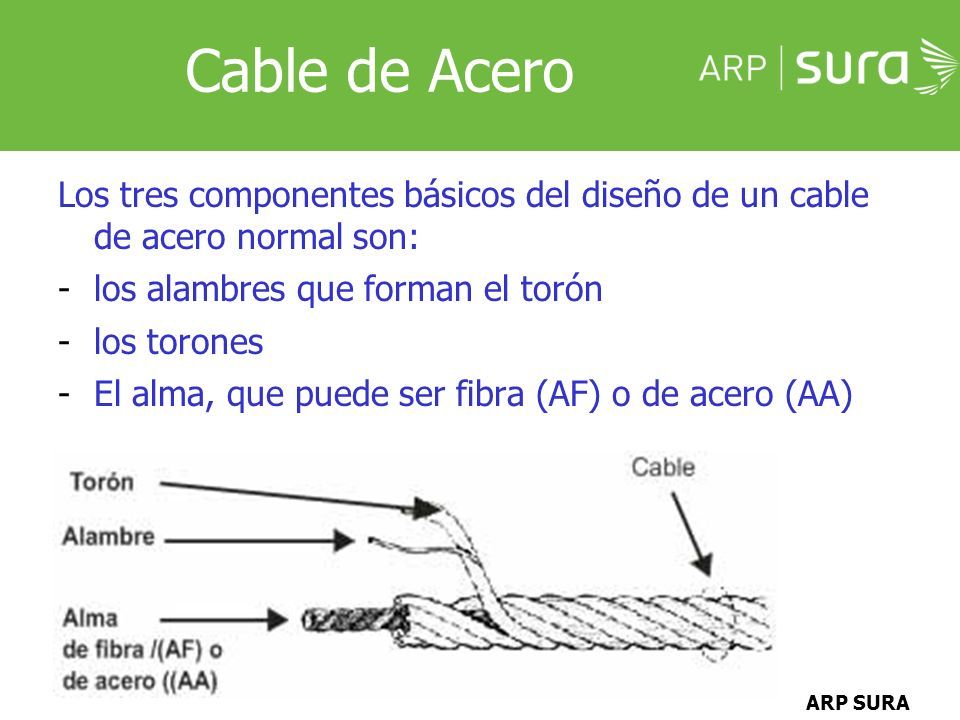

30 30 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Cable de Acero Los tres componentes básicos del diseño de un cable de acero normal son: -los alambres que forman el torón -los torones -El alma, que puede ser fibra (AF) o de acero (AA)

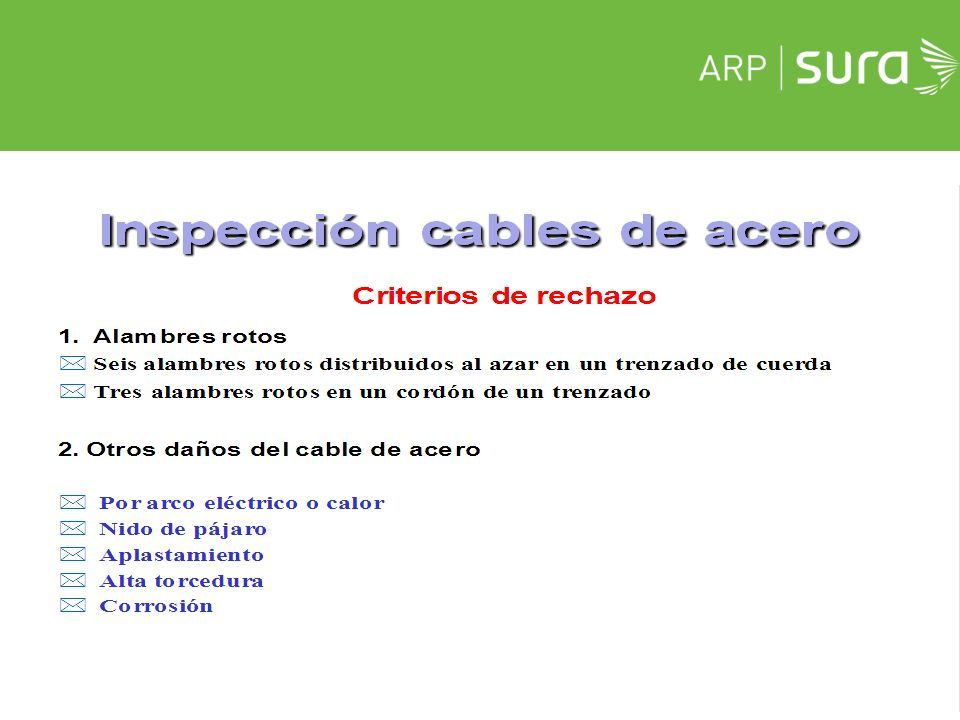

31 31 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA

32 32 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA 5. PLAN DE IZAJE DE CARGA

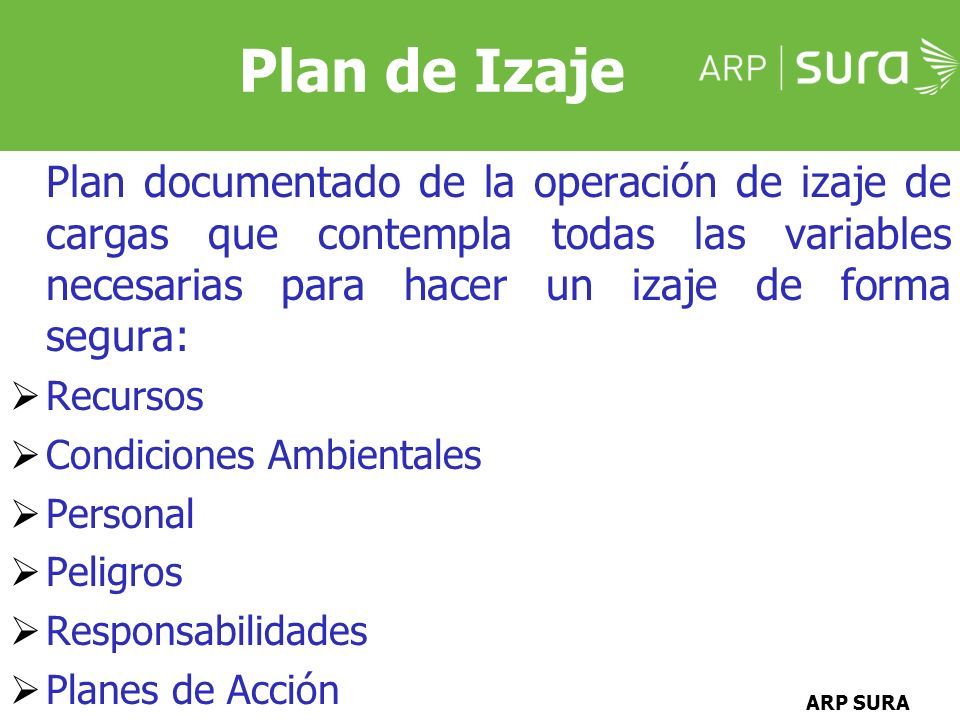

33 33 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Plan de Izaje Plan documentado de la operación de izaje de cargas que contempla todas las variables necesarias para hacer un izaje de forma segura:  Recursos  Condiciones Ambientales  Personal  Peligros  Responsabilidades  Planes de Acción

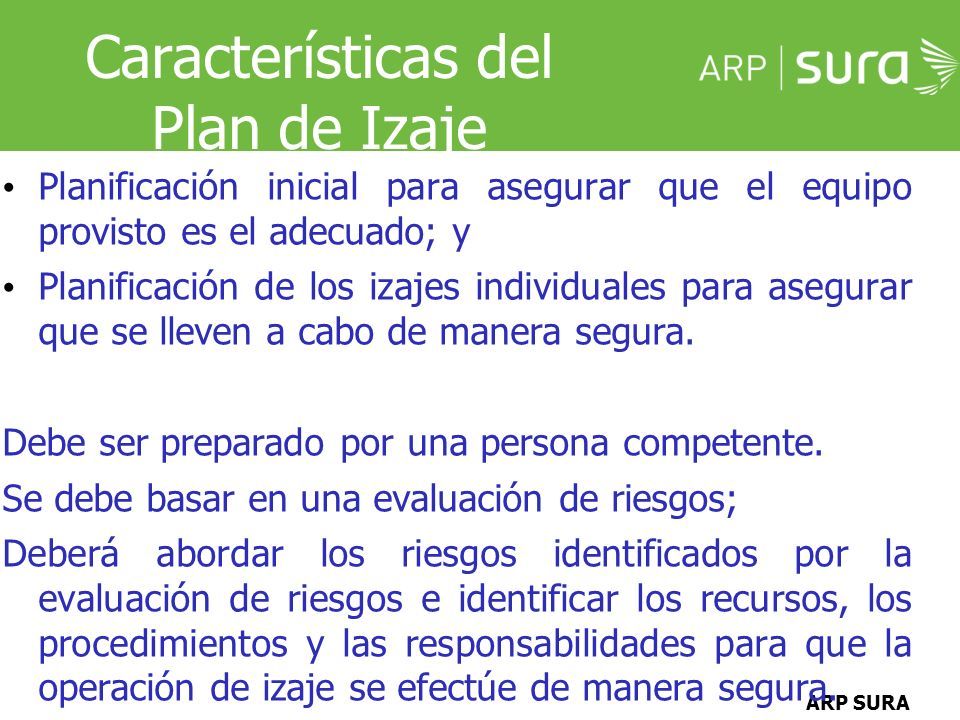

34 34 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Características del Plan de Izaje Planificación inicial para asegurar que el equipo provisto es el adecuado; y Planificación de los izajes individuales para asegurar que se lleven a cabo de manera segura. Debe ser preparado por una persona competente. Se debe basar en una evaluación de riesgos; Deberá abordar los riesgos identificados por la evaluación de riesgos e identificar los recursos, los procedimientos y las responsabilidades para que la operación de izaje se efectúe de manera segura.

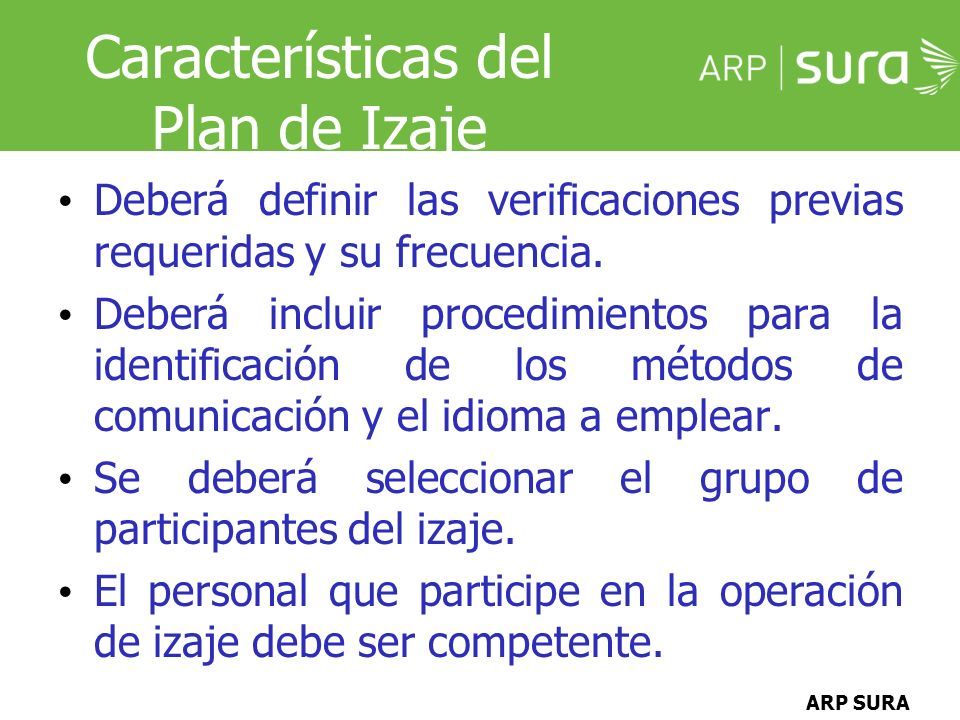

35 35 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA Deberá definir las verificaciones previas requeridas y su frecuencia. Deberá incluir procedimientos para la identificación de los métodos de comunicación y el idioma a emplear. Se deberá seleccionar el grupo de participantes del izaje. El personal que participe en la operación de izaje debe ser competente. Características del Plan de Izaje
