Símbolo de los convertidores trifásicos se diseño para solucionar el problema de contar con 2 FASES en 220 volts, en el suministro de energía eléctrica.

Presentación del tema: "Símbolo de los convertidores trifásicos se diseño para solucionar el problema de contar con 2 FASES en 220 volts, en el suministro de energía eléctrica."— Transcripción de la presentación:

1

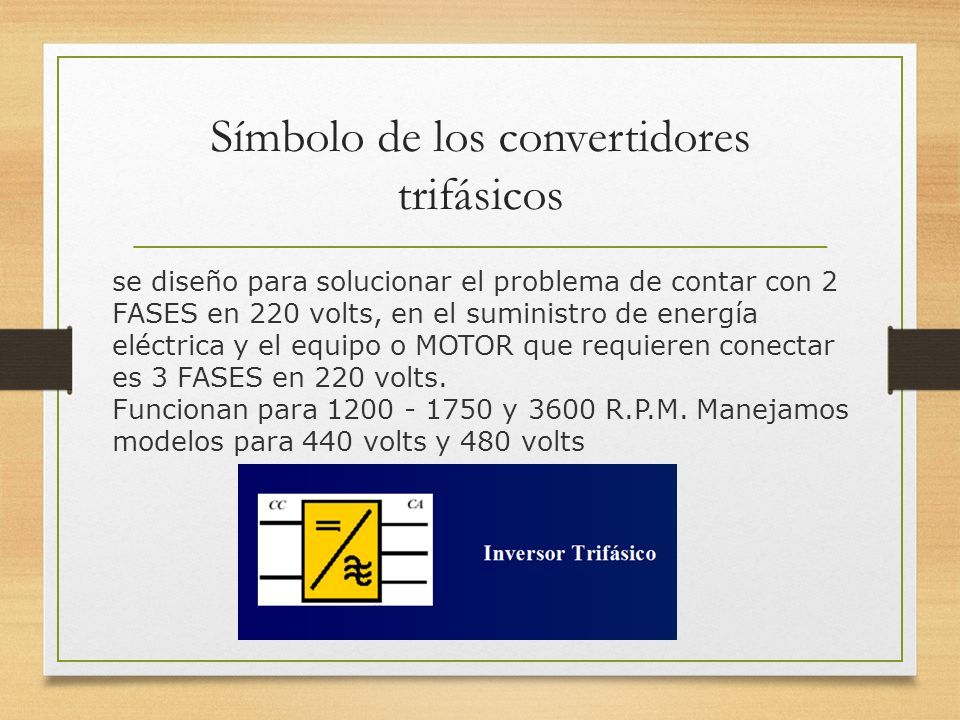

2 Símbolo de los convertidores trifásicos se diseño para solucionar el problema de contar con 2 FASES en 220 volts, en el suministro de energía eléctrica y el equipo o MOTOR que requieren conectar es 3 FASES en 220 volts. Funcionan para 1200 - 1750 y 3600 R.P.M. Manejamos modelos para 440 volts y 480 volts

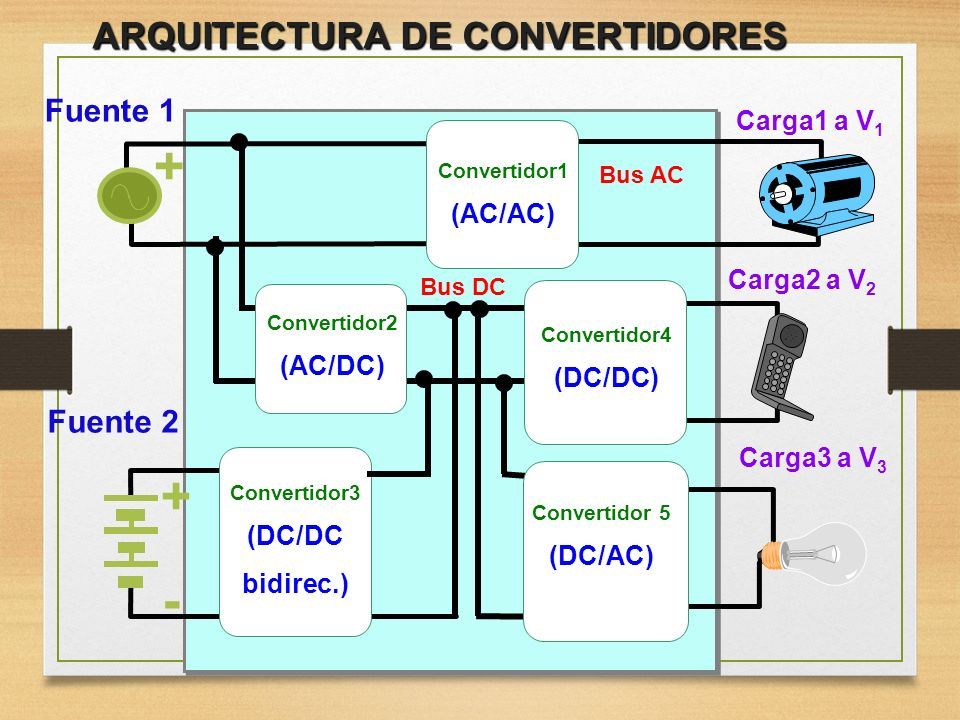

3 ARQUITECTURA DE CONVERTIDORES Carga1 a V 1 Carga2 a V 2 Carga3 a V 3 Fuente 1 Fuente 2 + + - Bus DC Convertidor1 (AC/AC) Convertidor3 (DC/DC bidirec.) Convertidor2 (AC/DC) Convertidor4 (DC/DC) Convertidor 5 (DC/AC) Bus AC

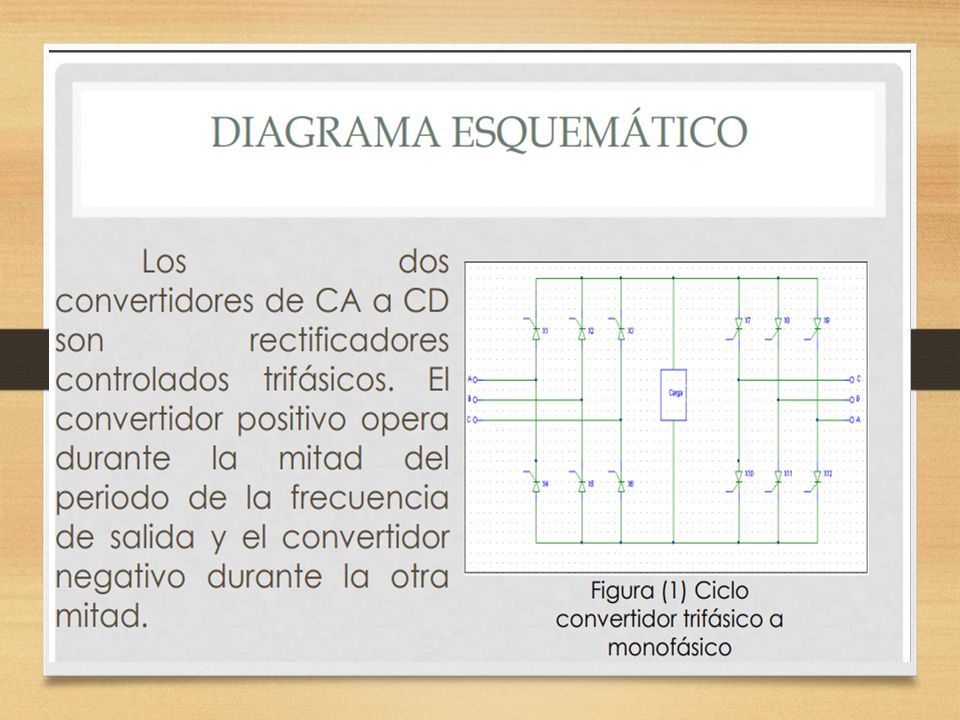

4

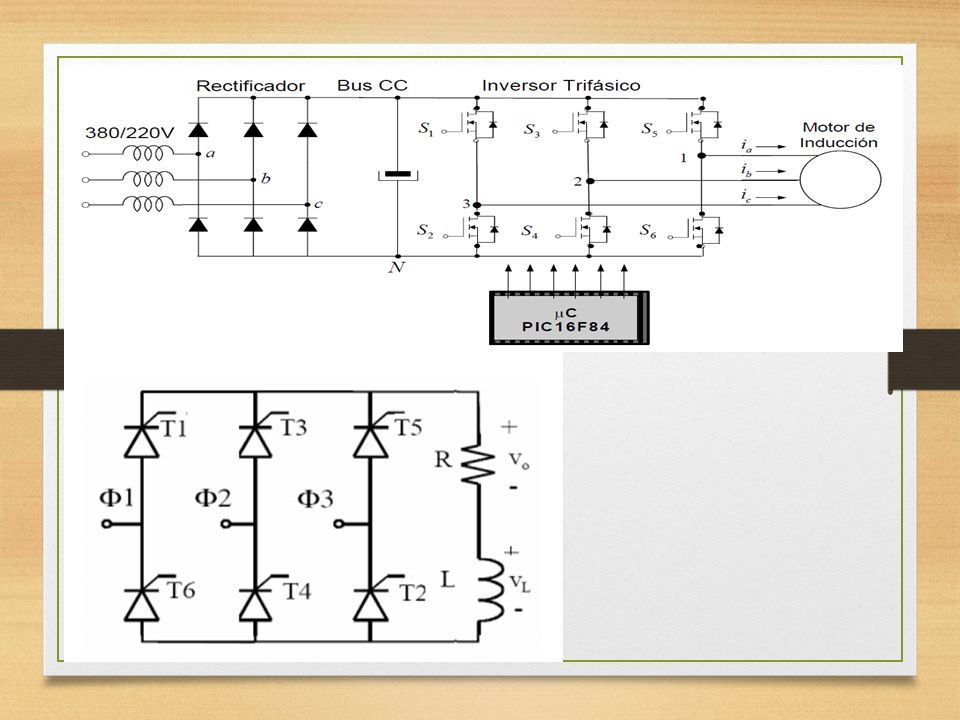

5

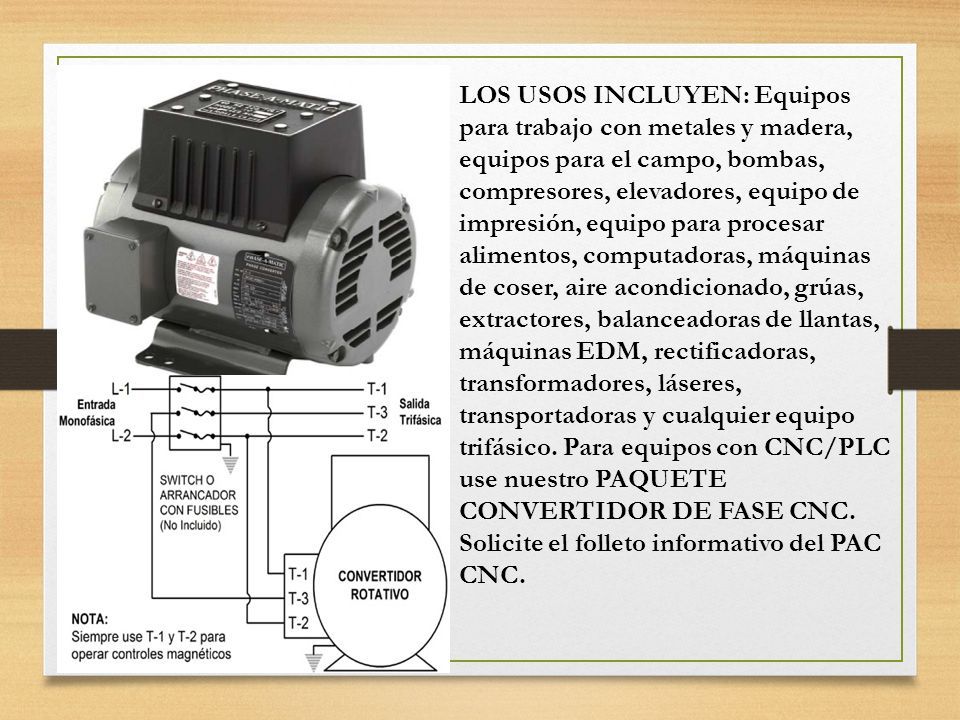

6 LOS USOS INCLUYEN: Equipos para trabajo con metales y madera, equipos para el campo, bombas, compresores, elevadores, equipo de impresión, equipo para procesar alimentos, computadoras, máquinas de coser, aire acondicionado, grúas, extractores, balanceadoras de llantas, máquinas EDM, rectificadoras, transformadores, láseres, transportadoras y cualquier equipo trifásico. Para equipos con CNC/PLC use nuestro PAQUETE CONVERTIDOR DE FASE CNC. Solicite el folleto informativo del PAC CNC.

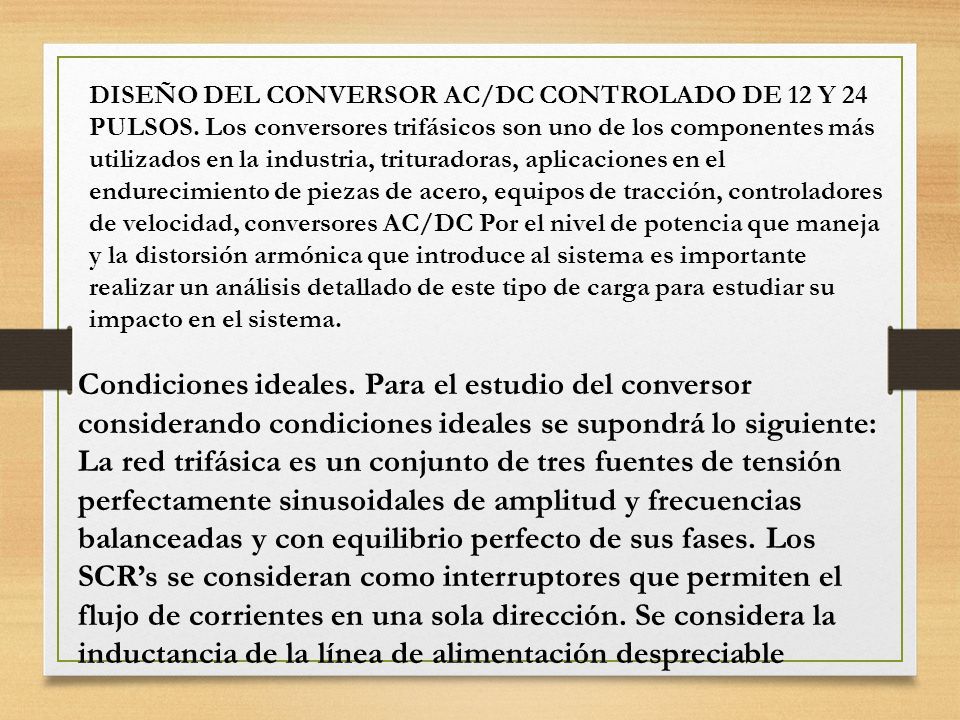

7 DISEÑO DEL CONVERSOR AC/DC CONTROLADO DE 12 Y 24 PULSOS. Los conversores trifásicos son uno de los componentes más utilizados en la industria, trituradoras, aplicaciones en el endurecimiento de piezas de acero, equipos de tracción, controladores de velocidad, conversores AC/DC Por el nivel de potencia que maneja y la distorsión armónica que introduce al sistema es importante realizar un análisis detallado de este tipo de carga para estudiar su impacto en el sistema. Condiciones ideales. Para el estudio del conversor considerando condiciones ideales se supondrá lo siguiente: La red trifásica es un conjunto de tres fuentes de tensión perfectamente sinusoidales de amplitud y frecuencias balanceadas y con equilibrio perfecto de sus fases. Los SCR’s se consideran como interruptores que permiten el flujo de corrientes en una sola dirección. Se considera la inductancia de la línea de alimentación despreciable

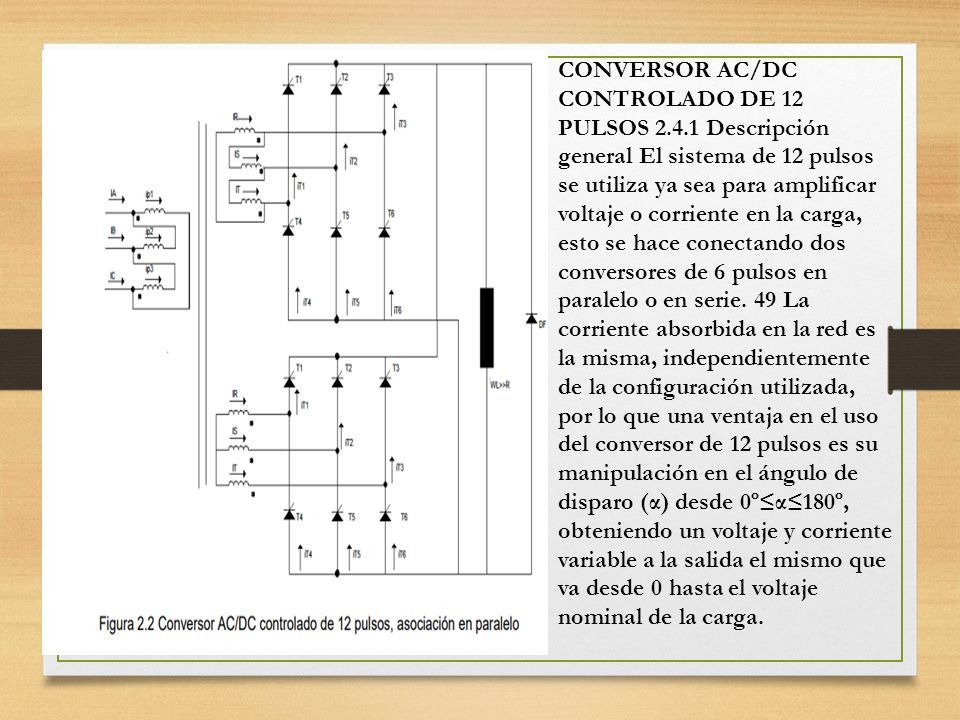

8 CONVERSOR AC/DC CONTROLADO DE 12 PULSOS 2.4.1 Descripción general El sistema de 12 pulsos se utiliza ya sea para amplificar voltaje o corriente en la carga, esto se hace conectando dos conversores de 6 pulsos en paralelo o en serie. 49 La corriente absorbida en la red es la misma, independientemente de la configuración utilizada, por lo que una ventaja en el uso del conversor de 12 pulsos es su manipulación en el ángulo de disparo (α) desde 0º≤α≤180º, obteniendo un voltaje y corriente variable a la salida el mismo que va desde 0 hasta el voltaje nominal de la carga.

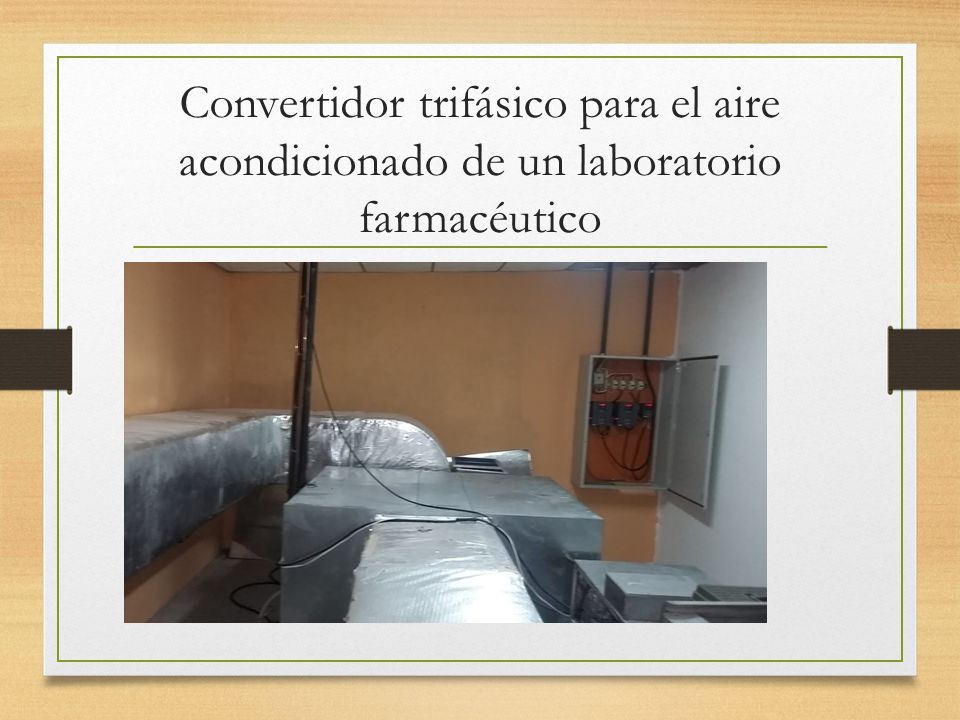

9 Convertidor trifásico para el aire acondicionado de un laboratorio farmacéutico

10

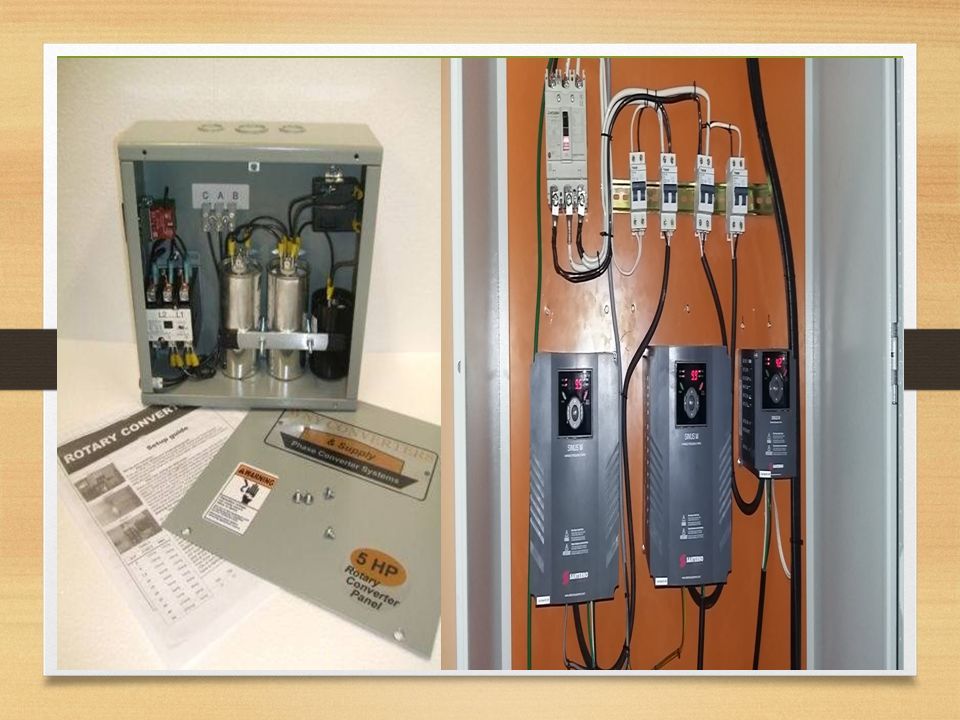

11

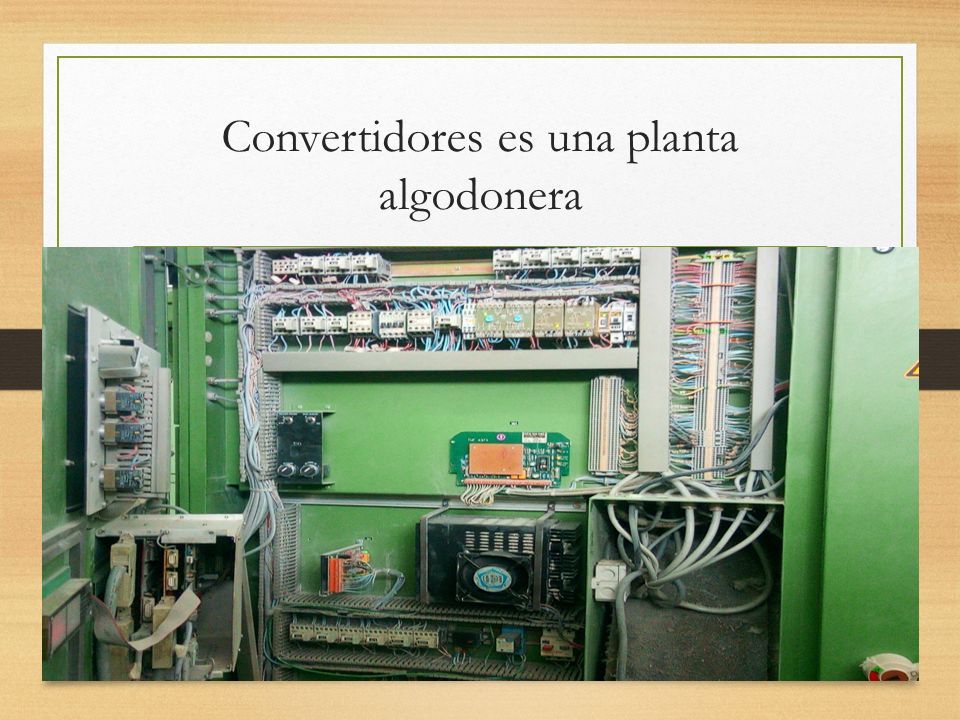

12 Convertidores es una planta algodonera

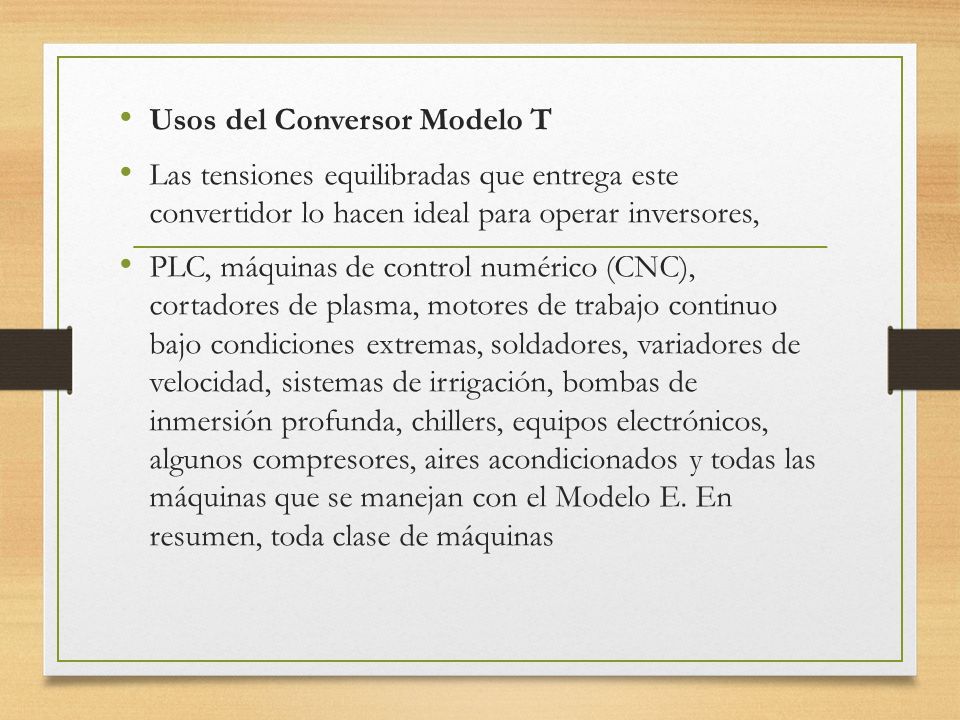

13 Usos del Conversor Modelo T Las tensiones equilibradas que entrega este convertidor lo hacen ideal para operar inversores, PLC, máquinas de control numérico (CNC), cortadores de plasma, motores de trabajo continuo bajo condiciones extremas, soldadores, variadores de velocidad, sistemas de irrigación, bombas de inmersión profunda, chillers, equipos electrónicos, algunos compresores, aires acondicionados y todas las máquinas que se manejan con el Modelo E. En resumen, toda clase de máquinas

14

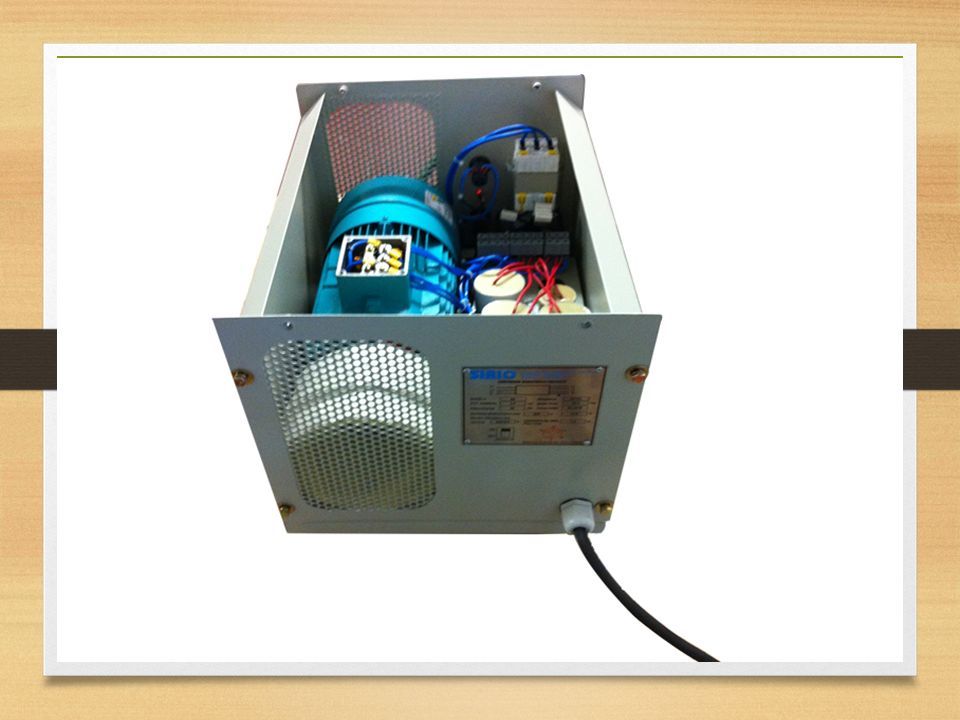

15

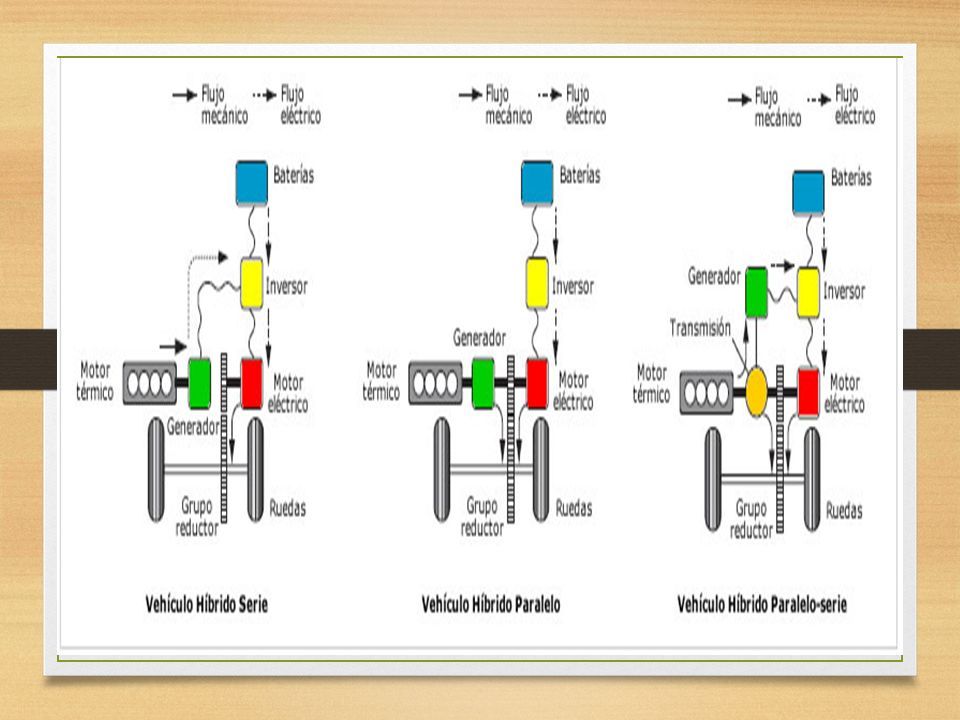

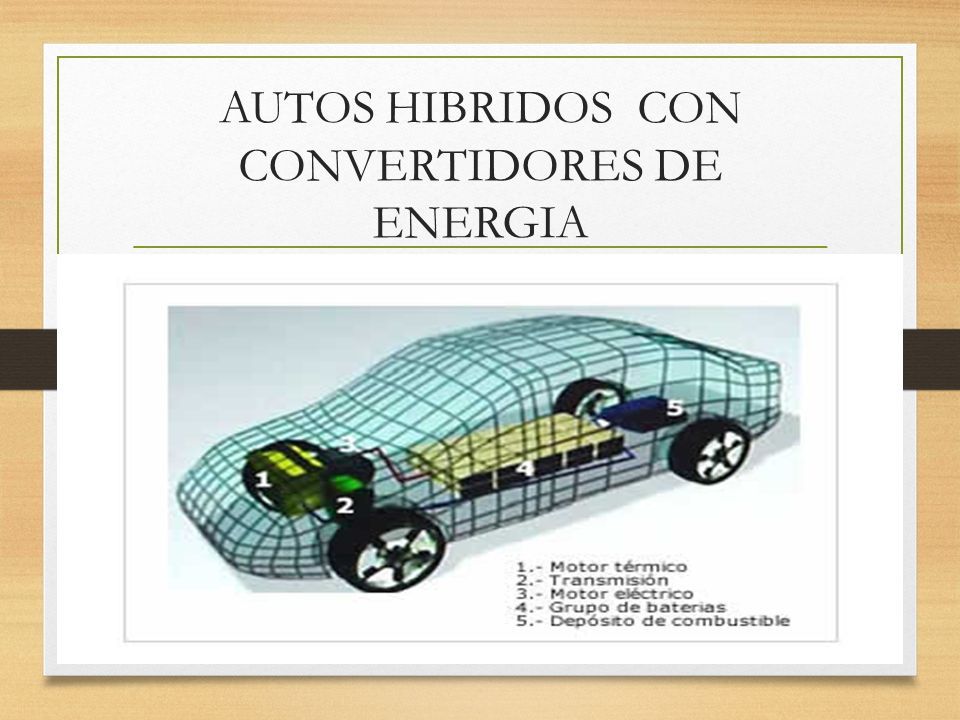

16 AUTOS HIBRIDOS CON CONVERTIDORES DE ENERGIA

17
