1 Frame Relay En Router Cisco GUÍA DE CONFIGURACIÓN

2 Integrantes Jose Luis Fuentes Laurel Adhemar Aramayo Materia: Ingeniería De Redes Paralelo: 8 C-1 18/05/2018

3 Definición Lo primero es que Frame Relay es un protocolo orientado a conexión. Una red Frame Realy está compuesta por nodos que son conmutadores (Switches) y como conmutadores al fin, estos brindan la ventaja que todos los paquetes IP recorren el mismo camino desde el nodo origen hasta el destino. Los nodos transmiten los paquetes a través de un Permanent Virtual Circuit (PVC). Una empresa debe de pagar una mensualidad al proveedor de servicios ISP por cada PVC que contrate. Es necesario un PVC por cada conexión entre dos localidades.

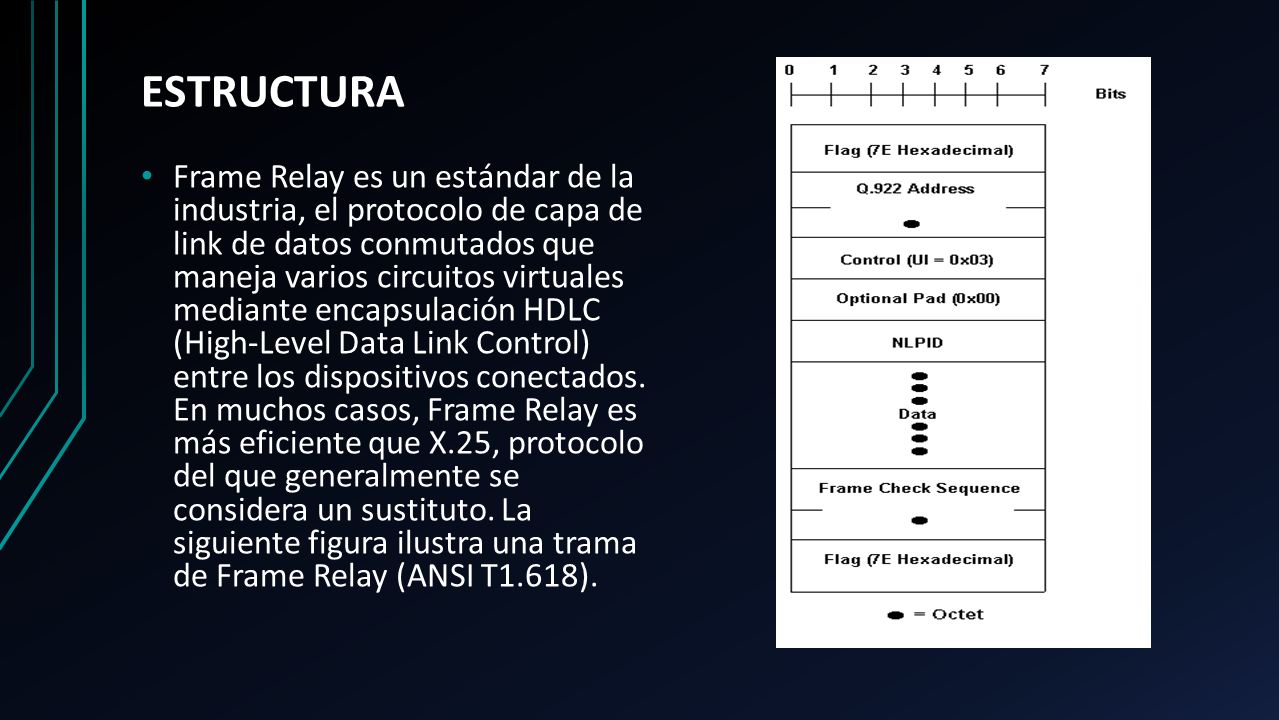

4 ESTRUCTURA Frame Relay es un estándar de la industria, el protocolo de capa de link de datos conmutados que maneja varios circuitos virtuales mediante encapsulación HDLC (High-Level Data Link Control) entre los dispositivos conectados. En muchos casos, Frame Relay es más eficiente que X.25, protocolo del que generalmente se considera un sustituto. La siguiente figura ilustra una trama de Frame Relay (ANSI T1.618).

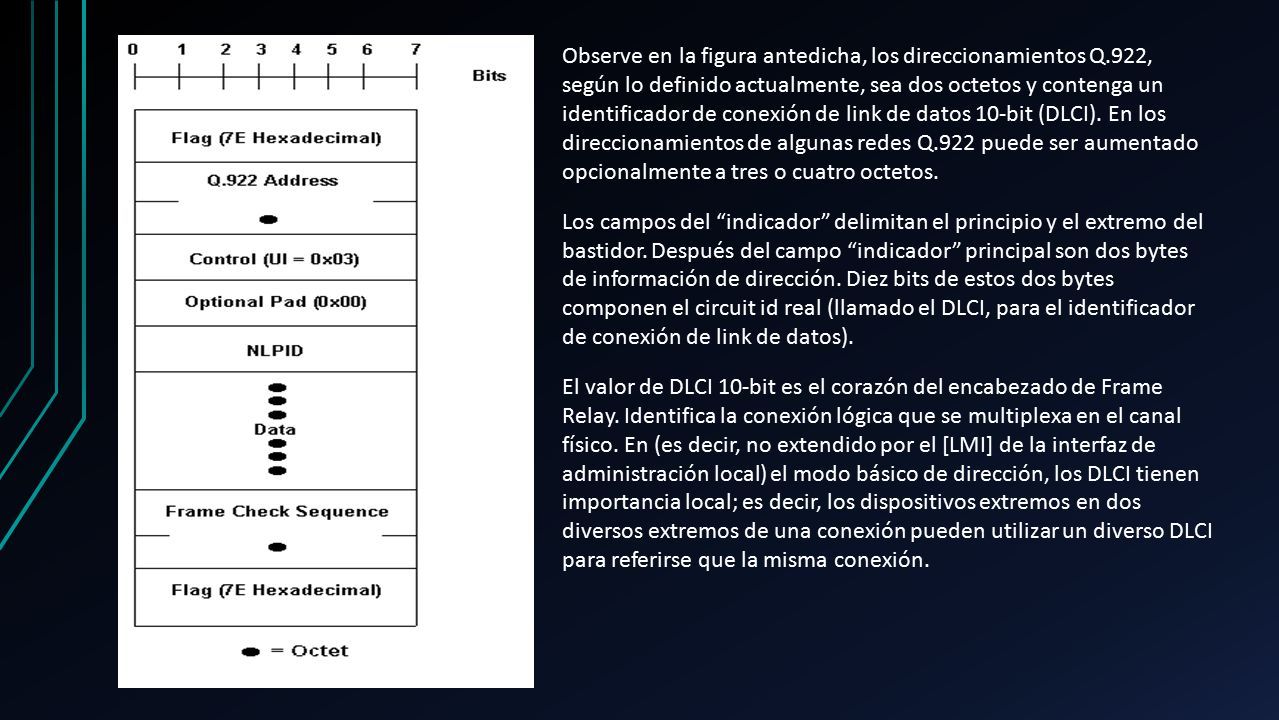

5 Observe en la figura antedicha, los direccionamientos Q.922, según lo definido actualmente, sea dos octetos y contenga un identificador de conexión de link de datos 10-bit (DLCI). En los direccionamientos de algunas redes Q.922 puede ser aumentado opcionalmente a tres o cuatro octetos. Los campos del “indicador” delimitan el principio y el extremo del bastidor. Después del campo “indicador” principal son dos bytes de información de dirección. Diez bits de estos dos bytes componen el circuit id real (llamado el DLCI, para el identificador de conexión de link de datos). El valor de DLCI 10-bit es el corazón del encabezado de Frame Relay. Identifica la conexión lógica que se multiplexa en el canal físico. En (es decir, no extendido por el [LMI] de la interfaz de administración local) el modo básico de dirección, los DLCI tienen importancia local; es decir, los dispositivos extremos en dos diversos extremos de una conexión pueden utilizar un diverso DLCI para referirse que la misma conexión.

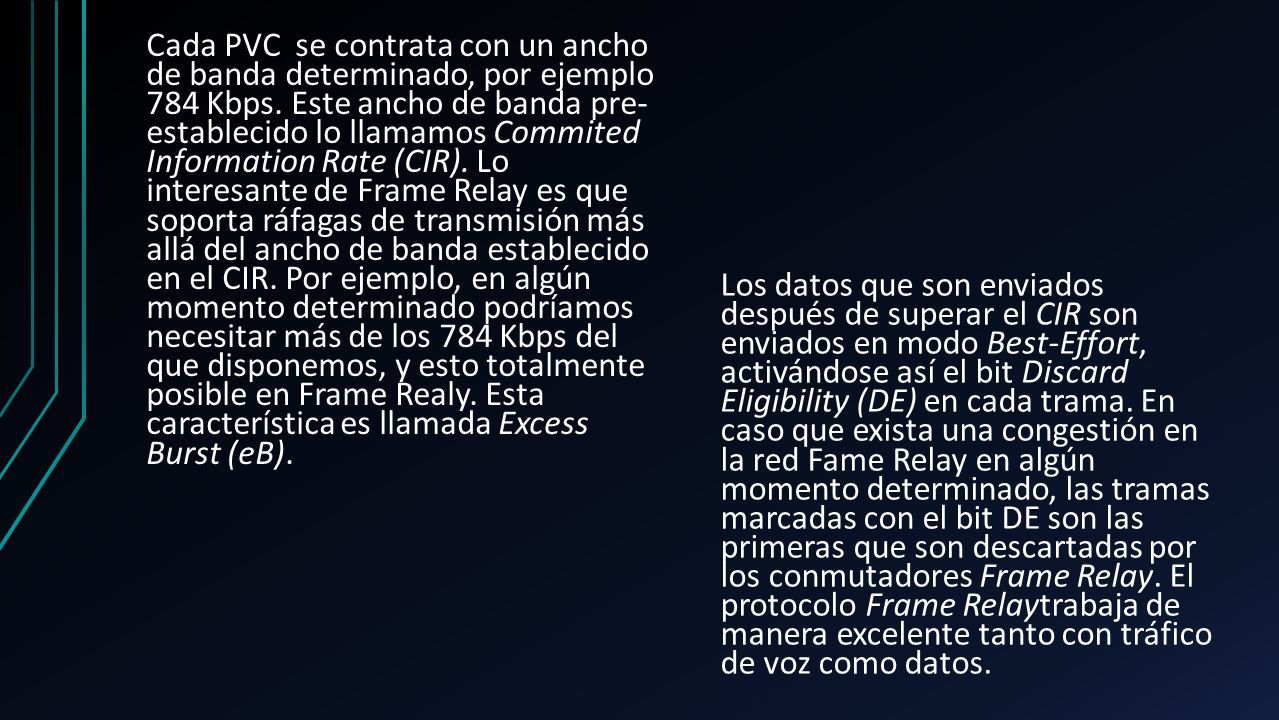

6 Cada PVC se contrata con un ancho de banda determinado, por ejemplo 784 Kbps. Este ancho de banda pre- establecido lo llamamos Commited Information Rate (CIR). Lo interesante de Frame Relay es que soporta ráfagas de transmisión más allá del ancho de banda establecido en el CIR. Por ejemplo, en algún momento determinado podríamos necesitar más de los 784 Kbps del que disponemos, y esto totalmente posible en Frame Realy. Esta característica es llamada Excess Burst (eB). Los datos que son enviados después de superar el CIR son enviados en modo Best-Effort, activándose así el bit Discard Eligibility (DE) en cada trama. En caso que exista una congestión en la red Fame Relay en algún momento determinado, las tramas marcadas con el bit DE son las primeras que son descartadas por los conmutadores Frame Relay. El protocolo Frame Relaytrabaja de manera excelente tanto con tráfico de voz como datos.

7 CONFIGURACION EN CISCO PACKET TRACER FRAME RELAY EN ROUTER CISCO

8 Configuraremos un router Cisco para que actúe como un conmutador Frame Relay. Hemos utilizado routers Cisco 3700 series en GNS3. Para demostrar la comunicación a través de Frame Relay Switch, conectamos dos dispositivos finales (en nuestro caso, routers), los configuramos con sus direcciones IP y los preparamos para admitir Frame Relay Encapsulation en interfaces conectadas a FR Switch. Pero primero un poco sobre la lógica de esta configuración: Para trabajar como Frame Relay switch debe habilitar Frame Relay Switching Router mediante el uso de frame-relay, luego vaya a modo de configuración de interfaz y configure la interfaz como DCE con frame-relay intf-type dce command, luego de esa velocidad de reloj configurada con clock rate command, y utilice la ruta frame-relay para enrutar el tráfico de un DLCI de una interfaz a otro DLCI de una interfaz. En la siguiente imagen se presenta la topología de este laboratorio

9 De la imagen se ve que DLCI 100 está asignado a la interfaz conectada a R1 y DLCI 200 está asignado a R2. En el recuadro abajo se muestra cómo hacer esto: FR1 frame-relay switching interface Serial0/0 no ip address encapsulation frame-relay clock rate 64000 frame-relay intf-type dce frame-relay route 100 interface Serial0/1 200 interface Serial0/1 no ip address encapsulation frame-relay clock rate 64000 frame-relay intf-type dce frame-relay route 200 interface Serial0/0 100 Estos son pasos simples que debe hacer en el enrutador para actuar como FR Switch

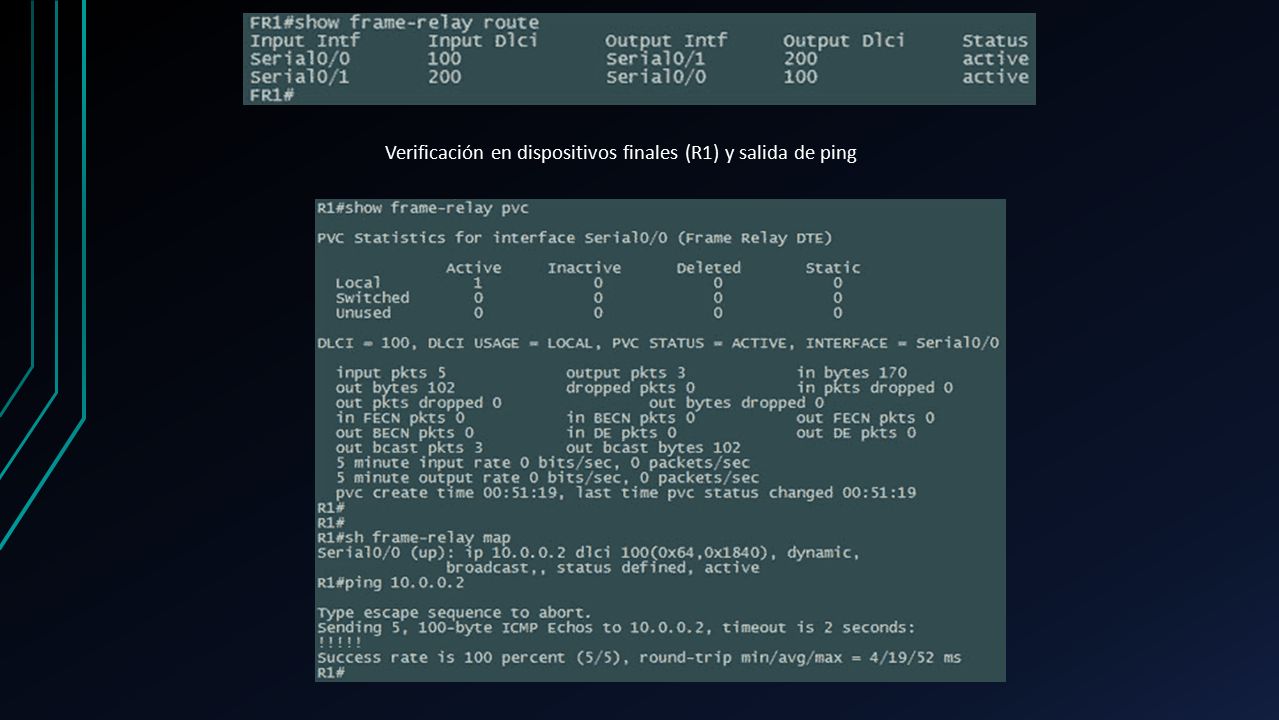

10 luego configurará dos dispositivos finales que están conectados a FR1 y usan DLCI 100 y 200 respectivamente. R1 interface Serial0/0 ip address 10.0.0.1 255.255.255.0 encapsulation frame-relay R2 interface Serial0/0 ip address 10.0.0.2 255.255.255.0 encapsulation frame-relay Ahora verifiquemos la configuración y conectividad entre los enrutadores finales para esta práctica de laboratorio, en las capturas de pantalla se muestran la salida del comando show frame-relay route en el conmutador FR, show frame-relay pvc y show frame-relay map en los routers finales y por supuesto comando ping.

11 Verificación en dispositivos finales (R1) y salida de ping

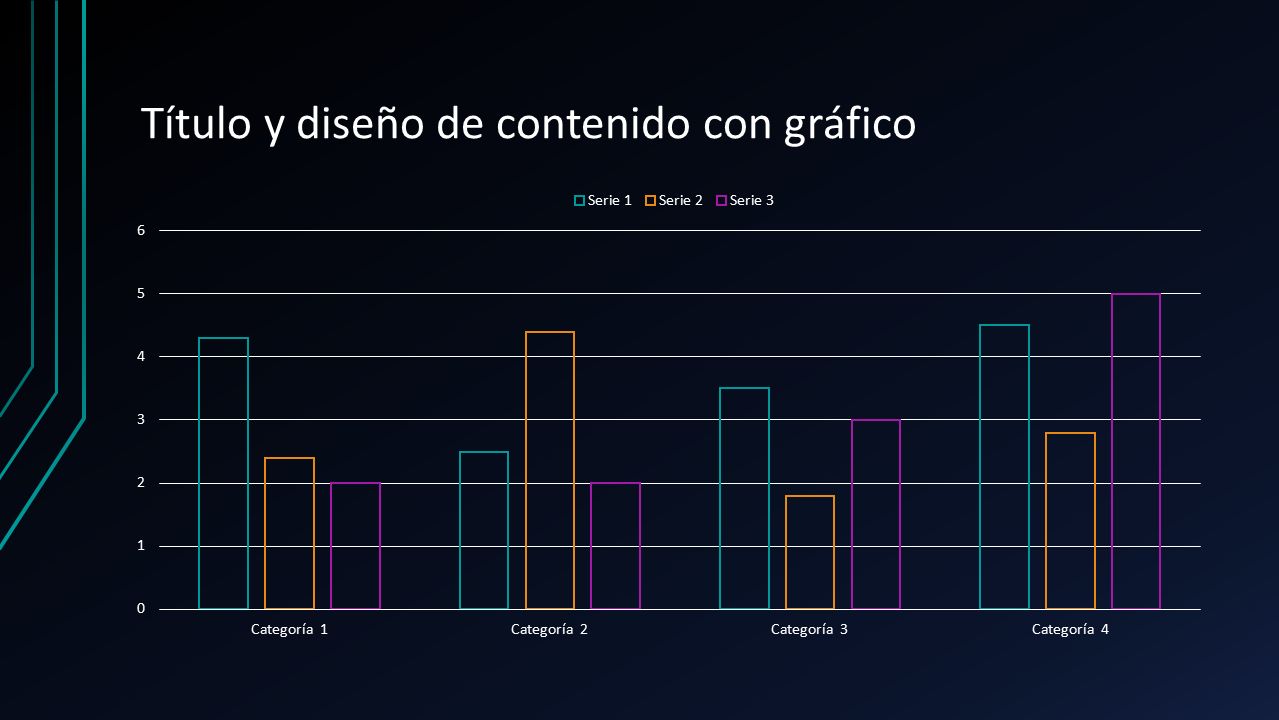

12 Título y diseño de contenido con gráfico
