1 Medicina legal y forense. Lesión por arma de fuego. Comalcalco, Tabasco, 2014. División Balistica

2  Son instrumentos que disparan un proyectil por la acción de una carga explosiva, a través de un cilindro metálico.  5 categorías. Armas de fuego. Armas manuales (revólver- pistola automática) Rifles Escopetas Subametralladoras Ametralladoras.

3 Revólver Cilindro giratorio. Cañón. Empuñadura Ánima o superficie interna. Boca de fuego Guardamonte-gatillo- martillo.

4 AUTOMÁTICA Autocargador o magazine Gatillo Extractor Recamara Eyector: Impulsa el casquillo por medio del carro deslizador.

5 Rifle Cañón estriado. Mide 40 cm o 16 pulgadas.

6 ESCOPETA Cañón liso. Dispara perdigones 45 cms o 18 pulgadas

7 Ametralladora Disparo automático Munición de rifle En faja o magazine

8 SUBAMETRALLADORA Disparo automático Cañón estriado Munición de pistola.

9 Aspectos traumatológicos. Las heridas que producen los proyectiles se diferencian: Por proyectil simple. Por proyectil compuesto (perdigones de escopeta)

10 Herida por proyectil simple. Orificio de entrada Elorificiodeentrada tienecaracterísticas generalesproducidas por la acción mecánica del proyectil al perforar la piel. TrayectoOrificio de salida.

11 Características generales A) Orificio propiamente dicho A) Anillo de enjugamiento A) Anillo de contusión

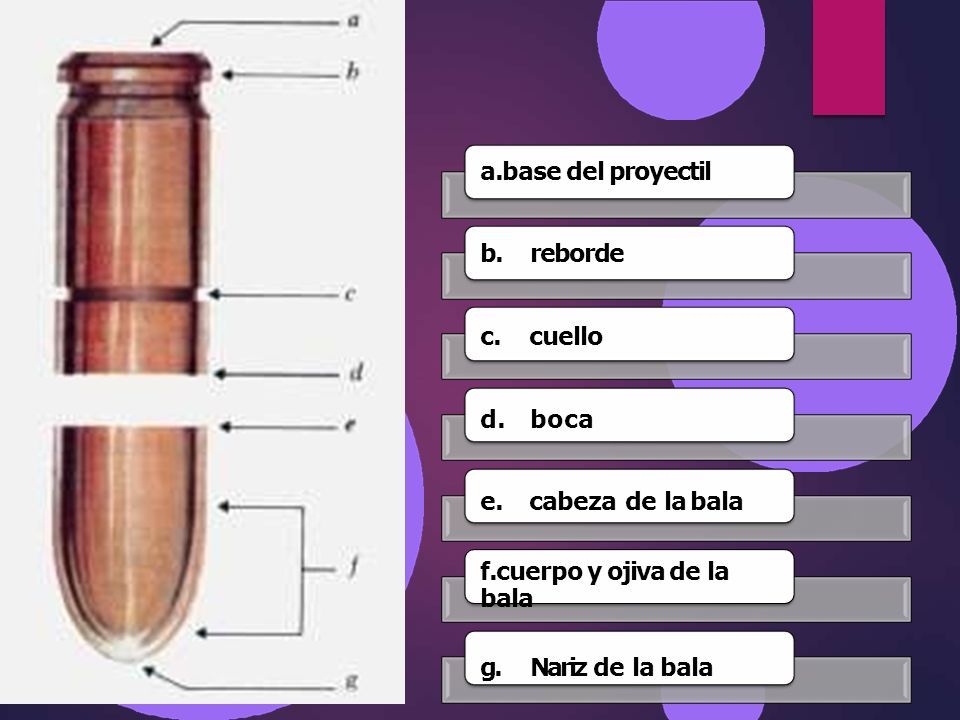

12 a.base del proyectil b.reborde c.cuello d.boca e.cabeza de la bala f.cuerpo y ojiva de la bala g.Nariz de la bala

13 Lesión por proyectil único

14 ANILLO DE ENJUGAMIENTO

15 Anillo de contusión o cintilla erosiva (carnoso-húmedo)

16

17 Características especiales  Dependendeladistancia entre el arma y la victima.  Agrupanlosorificiosde entrada en subtipos: Por disparo de contacto Por disparo de corta distancia Por disparo de distancia intermedia Por disparo de larga distancia Por proyectil de rebote

18 Signo del calcado (Bonnet)  Cuando el disparo es sobre ropa de trama laxa.  El humo reproduce la trama sobre otro plano de ropa o piel.

19 Signo de desilachamiento crucial.  Consiste en el desgarro en forma de cruz que se hace en la ropa.  Tiene los bordes ennegrecidos.

20 Signo de la escarapela  Consisteendosanillos  concéntricosdehumoen la ropa.  Alrededor de la perforación de entrada.

21 Signo de la impronta de la boca de fuego.  Es la reproducción del contorno de la boca de fuego sobre la piel.  Causada por la onda expansión y el recalentamiento del cañón.

22

23 Signo de la boca de mina (Hofmann)  Aspecto desgarrado de bordes irregulares y ennegrecidos del orificio de entrada.  Es por la acción de los gases del proyectil que se acumulan bajo la piel.

24 Signo del anillo de humo (Benassi)  Se observa alrededor de la perforación de entrada en el cráneo.  Útil cuando las partes blandas están putrefactas o no existen.

25

26 Disparo de corta distancia  Seproduceconuna 1cm distanciamenorde entre la piel y el arma.  Hay superposición del tatuaje, del ahumamiento y de la quemadura. (Zona chamuscada)

27 Disparo de distancia intermedia  Distancia mayor de 1 cm entre la piel y el arma.  Permite la formación del tatuaje de pólvora por fuera de la zona chamuscada.

28

29 Ahumamiento fuera del orificio (distancia intermedia)

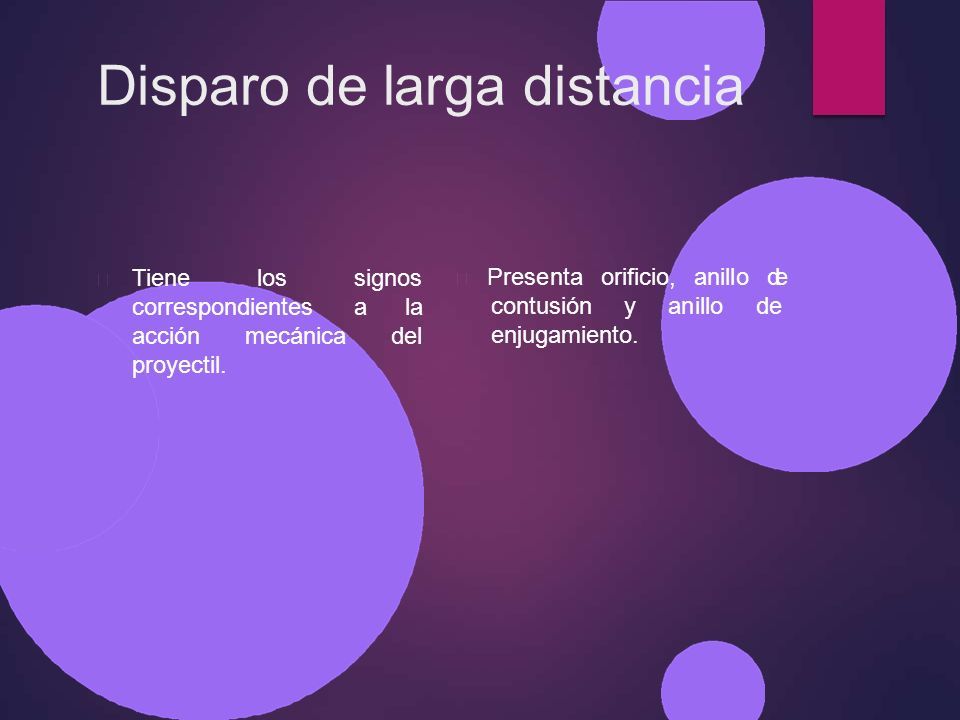

30 Disparo de larga distancia signos  Tienelos correspondientesala acciónmecánicadel proyectil.  Presenta orificio, anillo de contusión y anillo de enjugamiento.

31 Proyectil de rebote  El proyectil choca y rebota en vez de penetrar.  Los bordes son rasgados y el anillo de contusión es grande e irregular.  La herida es mas penetrante que perforante.

32 HALLAZGO: PROYECTIL EN FOSA POSTERIOR, POR HERIDA DE BALA EN LA INFANCIA.

33 Herida por proyectil compuesto perdigonesdisparados de las escopetas.  En el primer metro actúa como proyectil simple, orificio de entrada de contorno ondulado, carece de anillo de enjugamiento.  Producidasporlos  Lapielpuede quedar marcada por la cruz de malta.  Conformeelarmase aleja el orificio aumenta.

34 Proyectil de escopeta A. Perdigones B. Taco C. Carga explosiva D. Taco de la carga explosiva E. Fulminante.

35 Rosa de dispersión (Cevidalli)

36

37

38

39 Orificio de salida  Tamaño mayor que el de entrada  Forma irregular  Bordes evertidos  Ausencia de anillos de contusión.  Ausencia de tatuaje y ahumamiento.

40 Orificios de salida

41

42

43 Bibliografía.  Martínez,S.,Saldivar, Medicinalegal.18ª L.(2009). ed.México: Méndez editores.  Medicina legal, Eduardo Vargas Alvarado, cap. 16 heridas por arma blanca, pág.. 189-197.  Rev. esp med legal. 2009;35(1):37-38  Medicina legal Eduardo Vargas Alvarado, cap. 17 heridas por arma de fuego. 198-214.  Colors atlas of forensic pathology.
