RELACIÓN DE TRANSMISIÓN Transmisión Planetaria de un Tractor de Cadenas D6N.

Presentación del tema: "RELACIÓN DE TRANSMISIÓN Transmisión Planetaria de un Tractor de Cadenas D6N."— Transcripción de la presentación:

1 RELACIÓN DE TRANSMISIÓN Transmisión Planetaria de un Tractor de Cadenas D6N

2 INTEGRANTES Lopez Mamani Renato Rodrigo Gorveña Mayhua Renzo Leonel Ortiz Mendoza Jorge Armando Saico Olin Eibert Adalberto Huayhua Huamani Wilson Orosco Bustinza Robert Paul

3

4

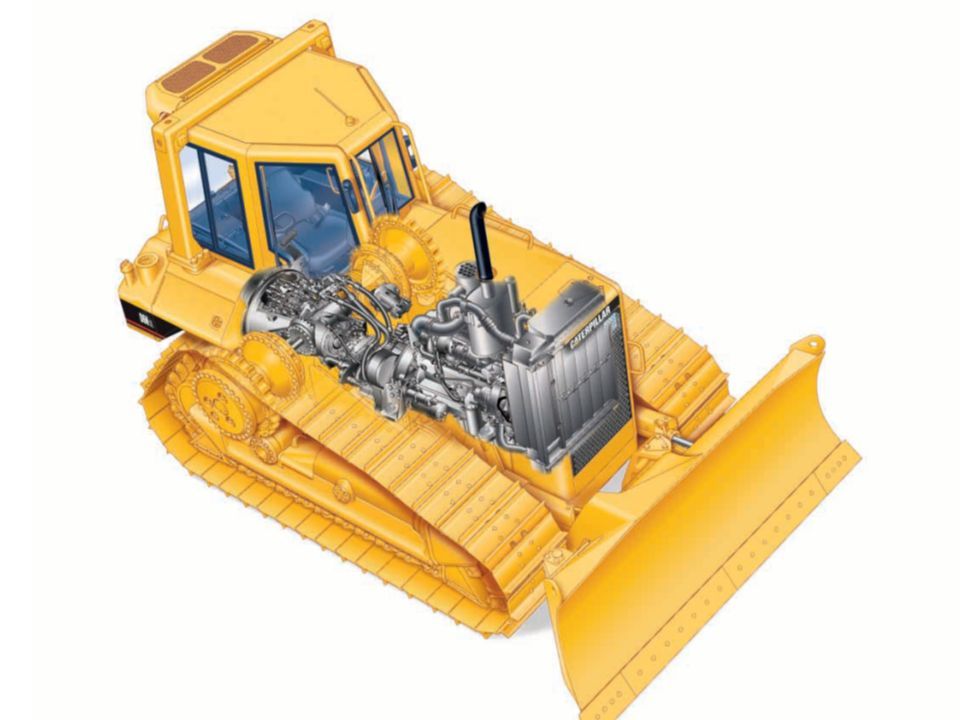

5

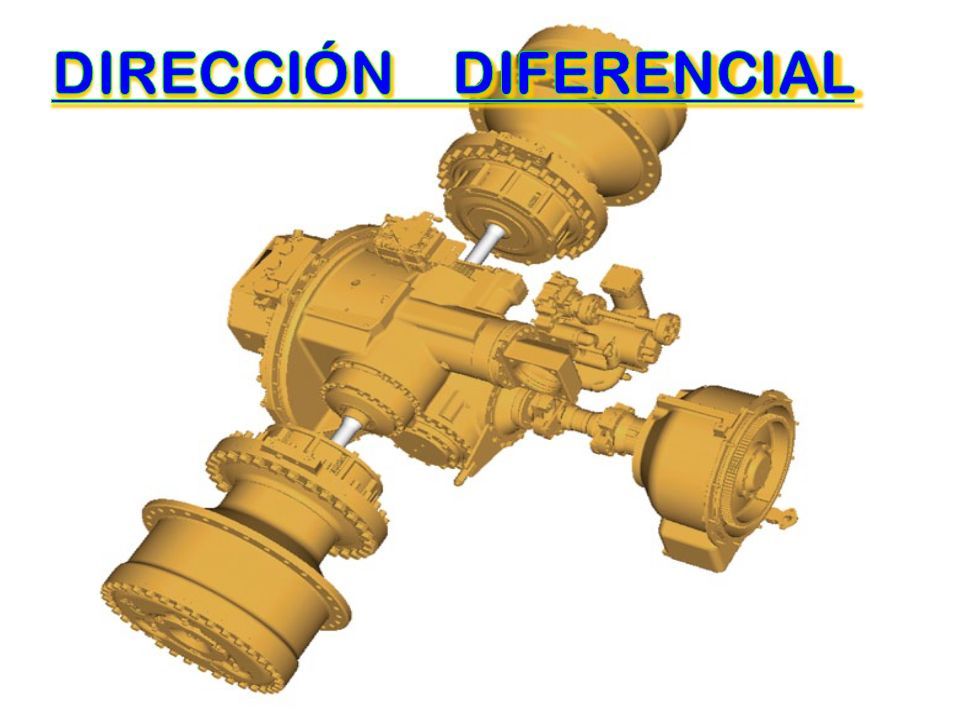

6

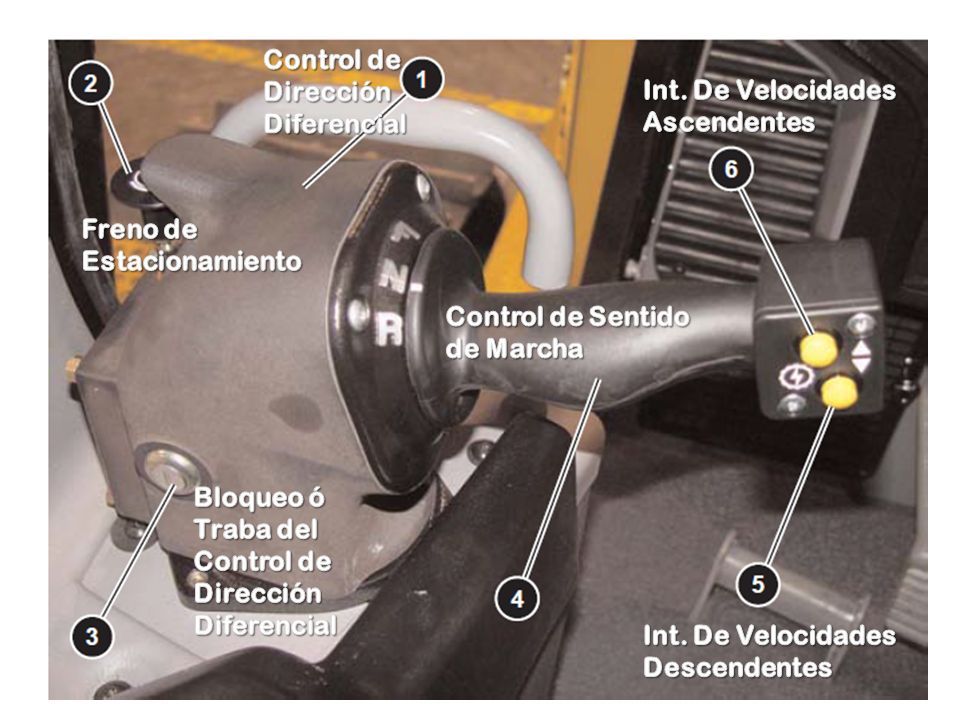

7

8

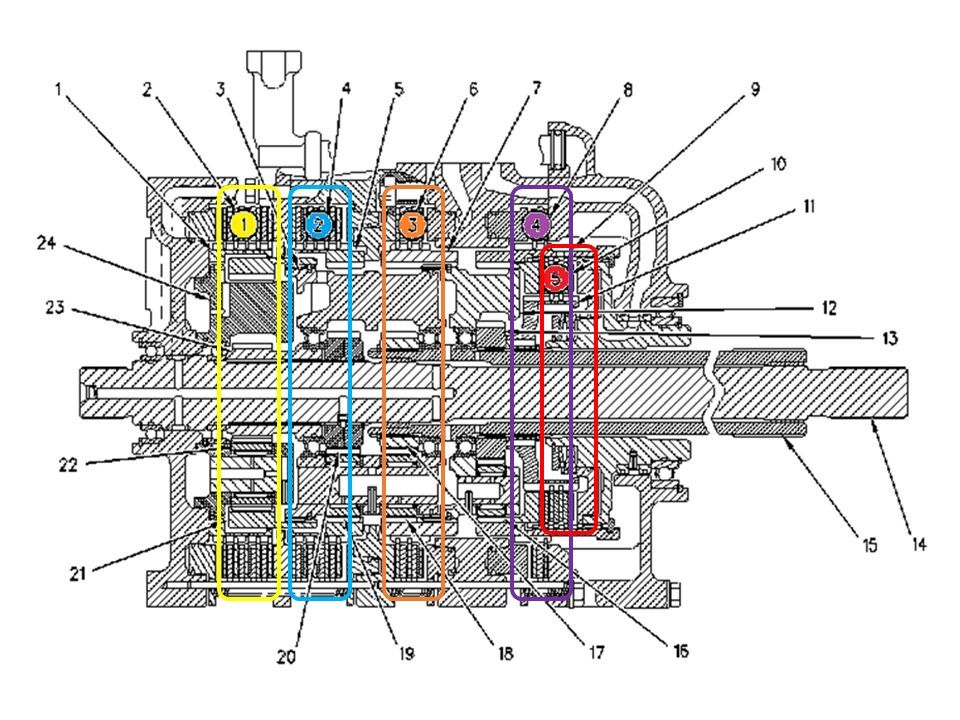

9

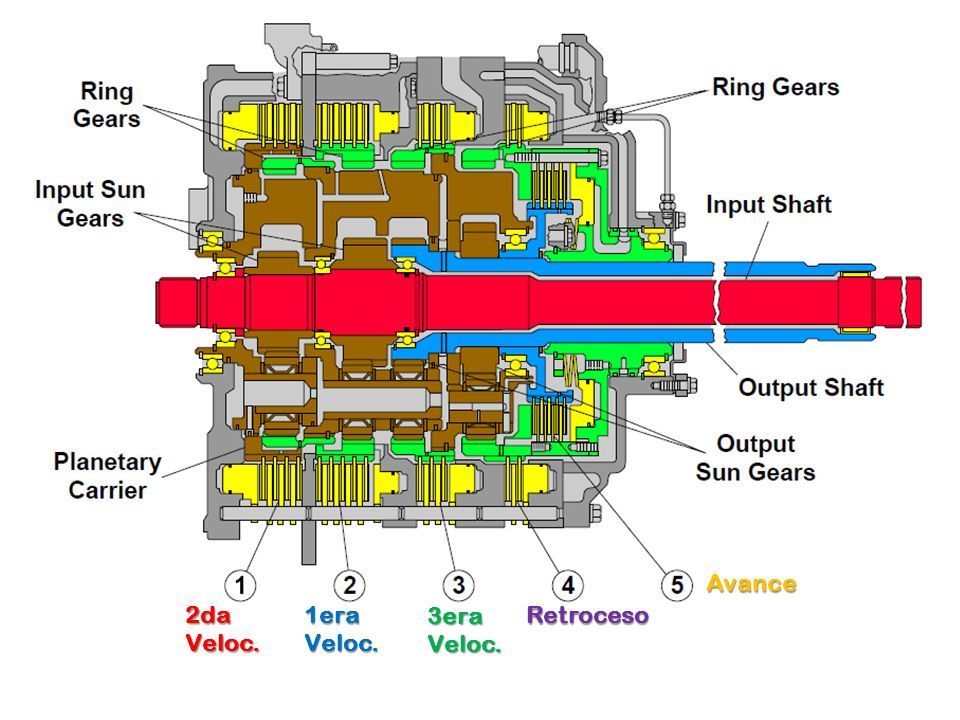

10 2da Veloc. 1era Veloc. 3era Veloc. Retroceso Avance

11 213RF

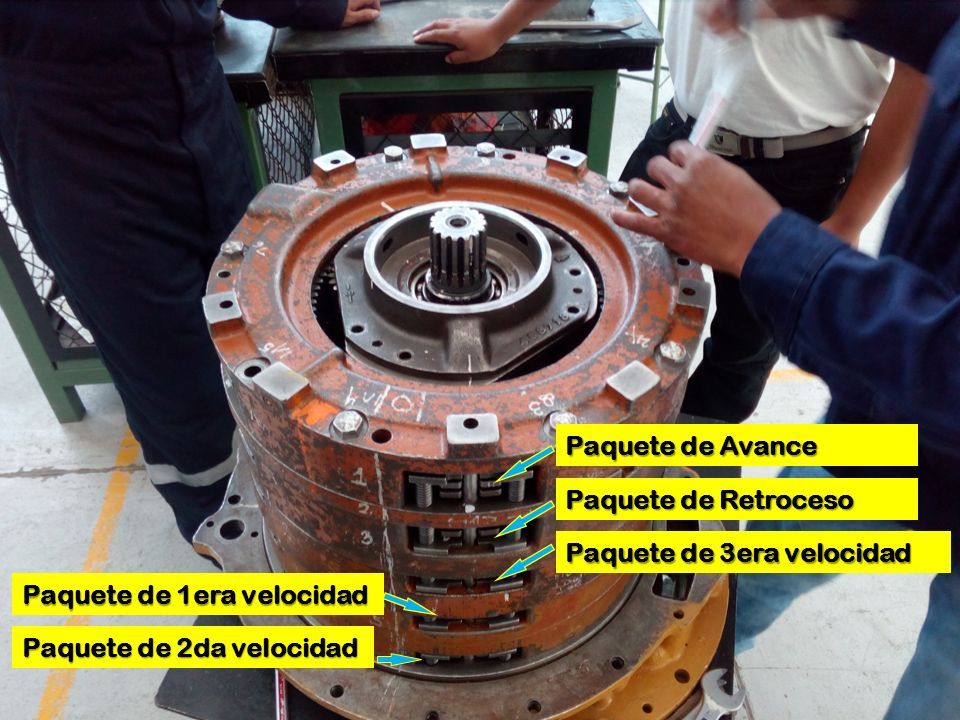

12 Paquete de Avance Paquete de Retroceso Paquete de 3era velocidad Paquete de 1era velocidad Paquete de 2da velocidad

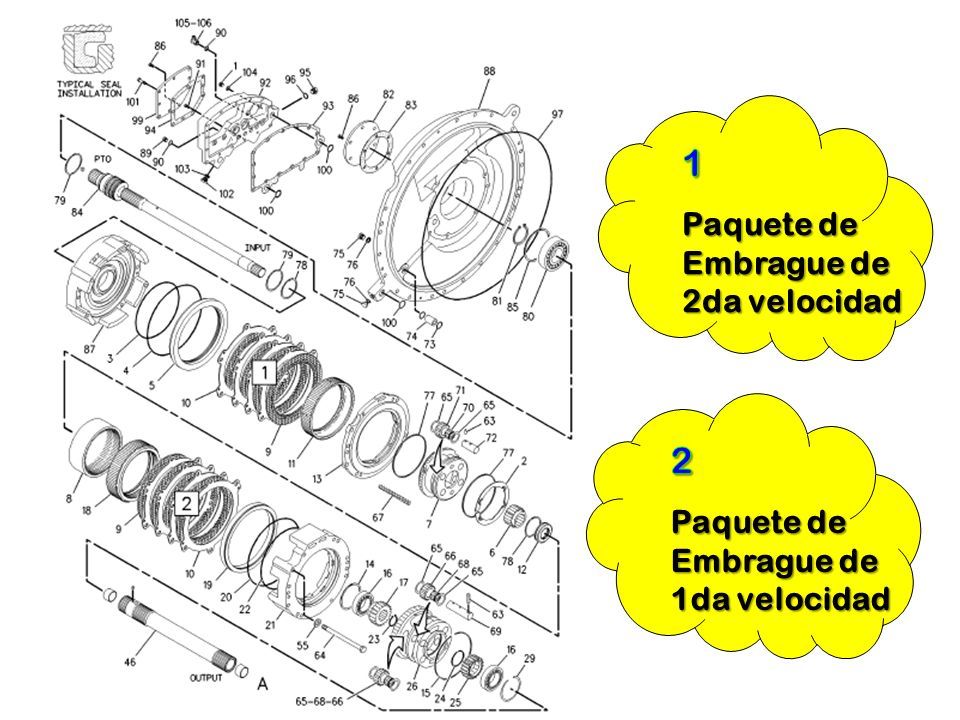

13 Paquete de Embrague de 2da velocidad Paquete de Embrague de 1da velocidad

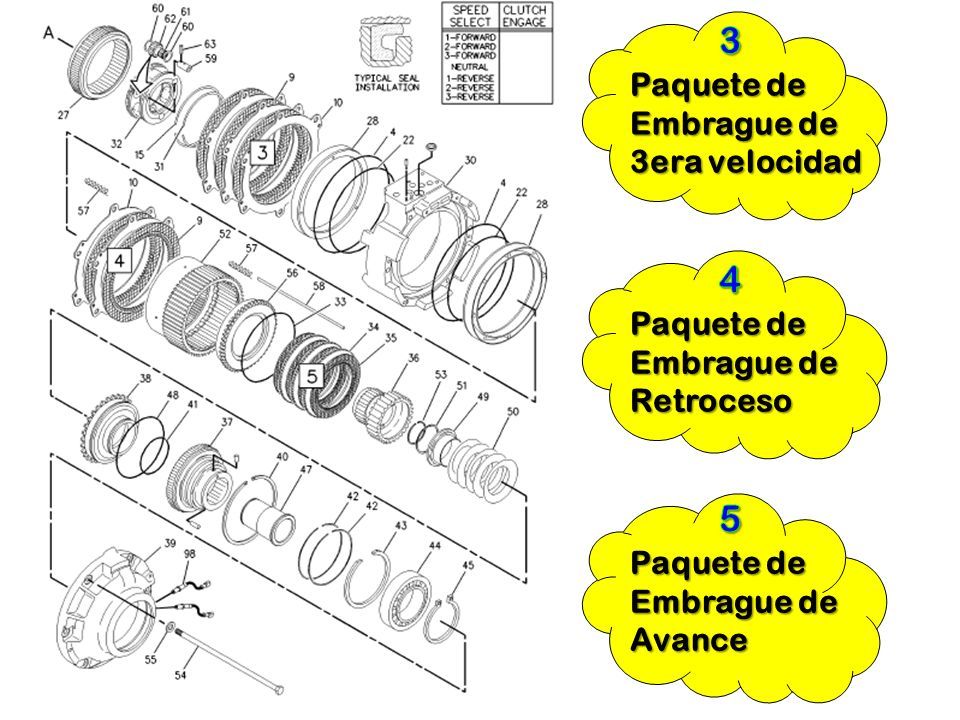

14 Paquete de Embrague de 3era velocidad Paquete de Embrague de Retroceso Paquete de Embrague de Avance

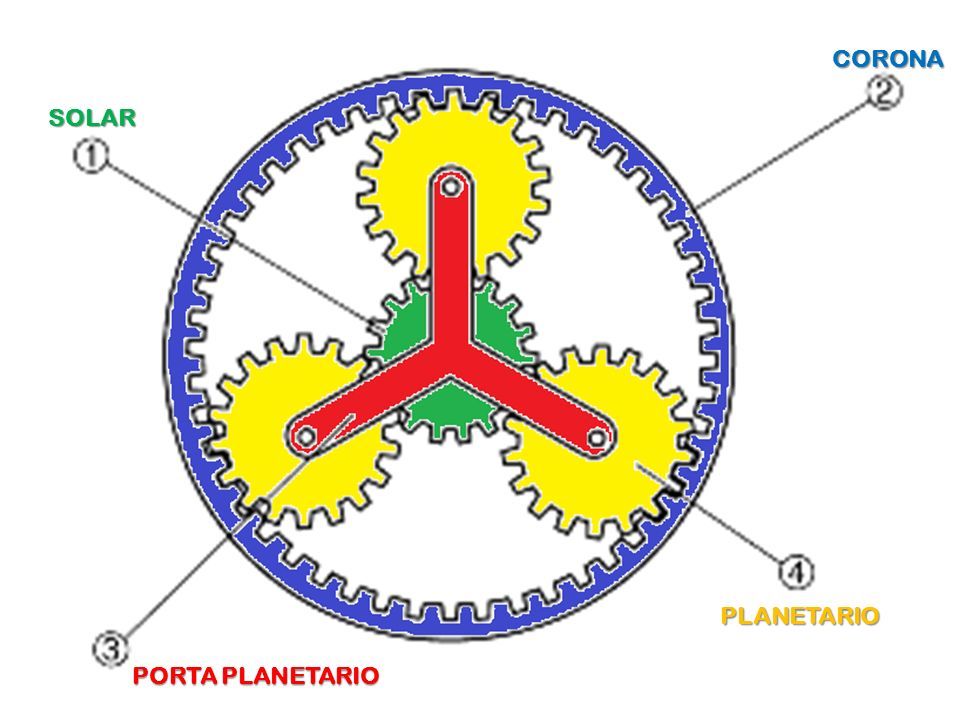

15 CORONA PLANETARIO SOLAR PORTA PLANETARIO

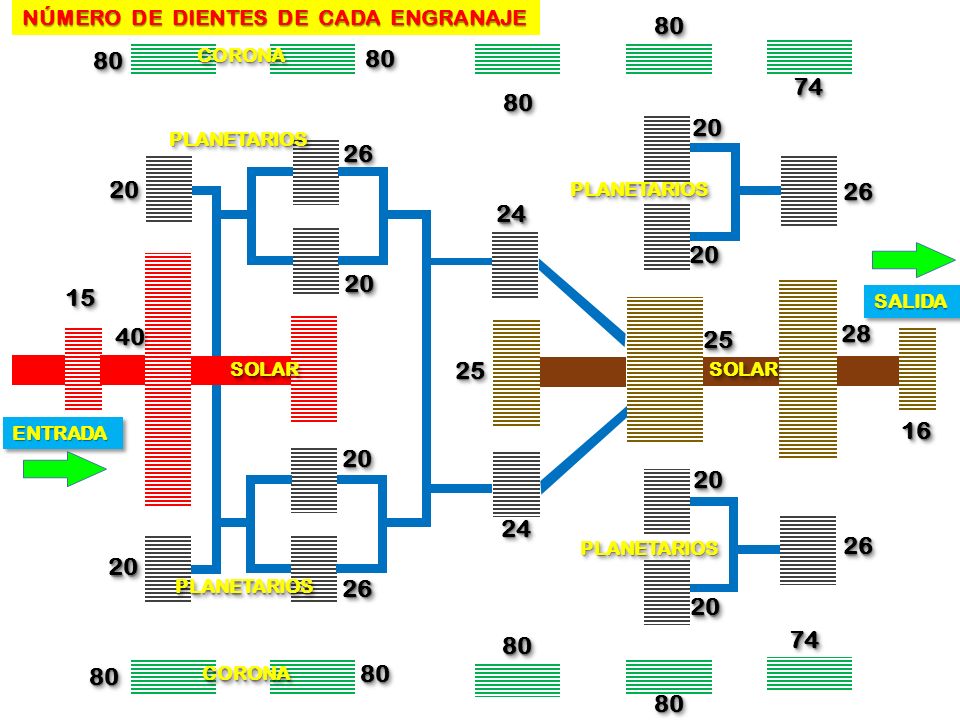

16 1515 4040 2020 2020 8080 8080 8080 2626 2020 2020 2626 8080 8080 8080 2525 2424 2424 2525 2020 2020 2020 2020 2626 2626 7474 7474 8080 8080 2828 1616 NÚMERO DE DIENTES DE CADA ENGRANAJE ENTRADAENTRADA SALIDASALIDA CORONACORONA PLANETARIOSPLANETARIOS SOLARSOLAR PLANETARIOSPLANETARIOS PLANETARIOSPLANETARIOS PLANETARIOSPLANETARIOS SOLARSOLAR CORONACORONA

17 Paquetes de Embragues de la Transmisión Elemento engranaje planetario Número de dientes Símbolo de identificación unidad AbreviaturaCantidad Paquete # 01AVANCE Corona80C1 Engranaje Solar40S1 Planetarios20P3 Porta Planetarios120PP1 Paquete # 02RETROCESO Corona80C1 Engranaje Solar24S1 1er Grupo - Planetarios20P3 2do Grupo - Planetarios26P Porta Planetarios124PP1 NÚMERO DE DIENTES DE CADA ENGRANAJE

18 Paquetes de Embragues de la Transmisión Elemento engranaje planetario Número de dientes Símbolo de identificación unidad AbreviaturaCantidad Paquete # 03 3era VELOC. Corona80C1 Engranaje Solar25S1 Planetarios24P3 Porta Planetarios105PP1 Paquete # 03 1era VELOC. Corona80C1 Engranaje Solar25S1 Planetarios20P3 Porta Planetarios105PP1 Paquete # 03 2da VELOC. Corona74C1 Engranaje Solar28S1 Planetarios26P3 Porta Planetarios102PP1 NÚMERO DE DIENTES DE CADA ENGRANAJE

19

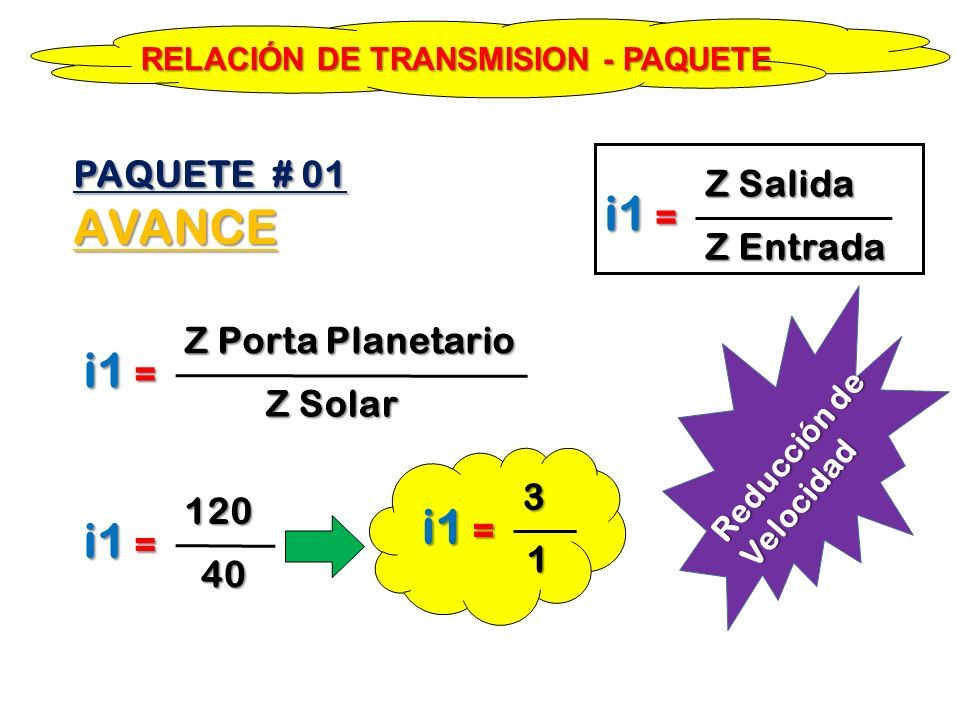

20 RELACIÓN DE TRANSMISION - PAQUETE PAQUETE # 01 AVANCE i1 = Z Salida Z Entrada i1 = Z Porta Planetario Z Solar i1 = 120 40 3 1 Reducción de Velocidad

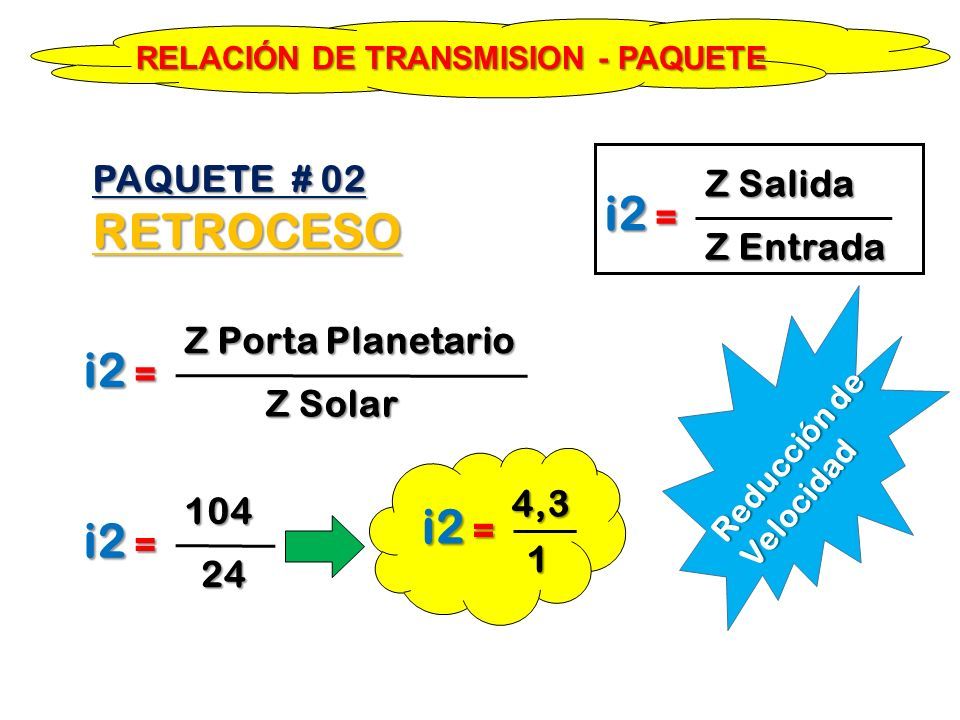

21 RELACIÓN DE TRANSMISION - PAQUETE PAQUETE # 02 RETROCESO i2 = Z Salida Z Entrada i2 = Z Porta Planetario Z Solar i2 = 104 24 4,3 1 Reducción de Velocidad

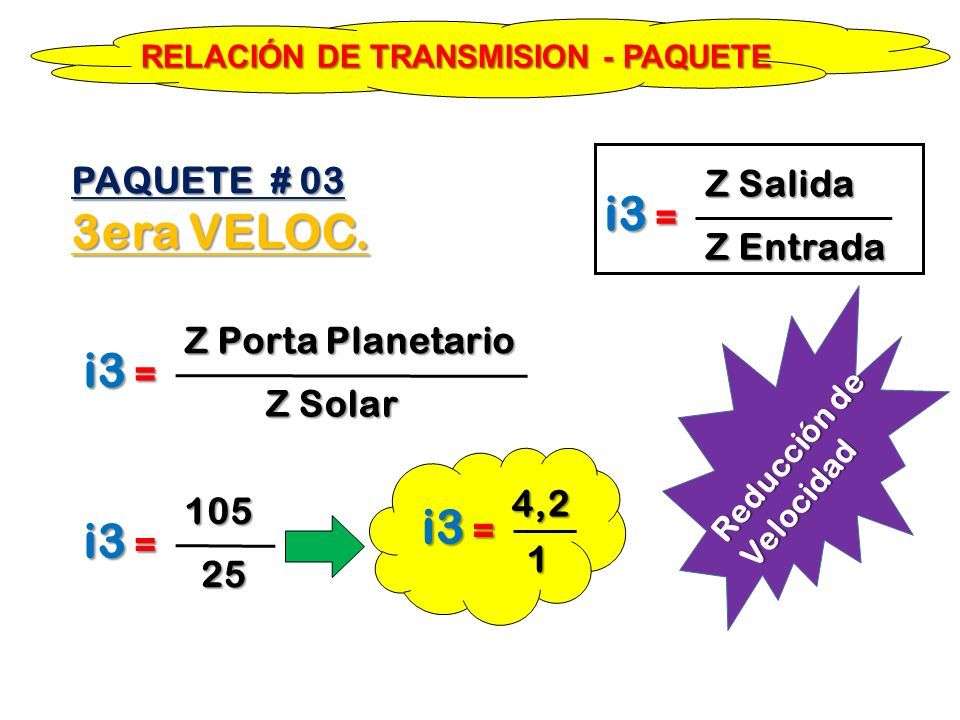

22 RELACIÓN DE TRANSMISION - PAQUETE PAQUETE # 03 3era VELOC. i3 = Z Salida Z Entrada i3 = Z Porta Planetario Z Solar i3 = 105 25 4,2 1 Reducción de Velocidad

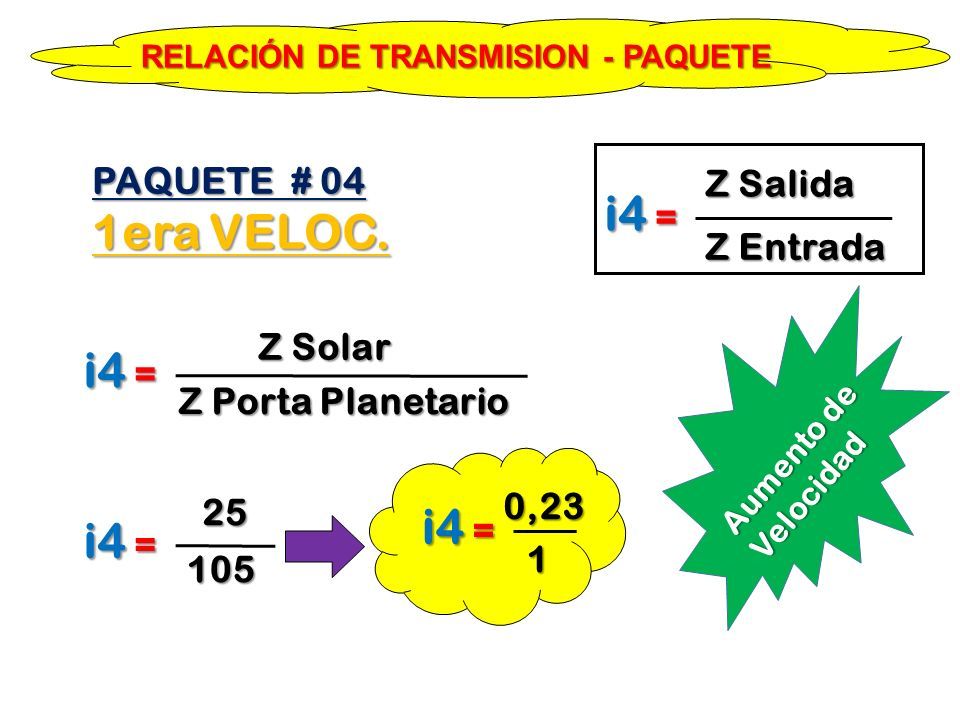

23 RELACIÓN DE TRANSMISION - PAQUETE i4 = Z Salida Z Entrada i4 = Z Porta Planetario Z Solar i4 = 25 105 0,23 1 Aumento de Velocidad PAQUETE # 04 1era VELOC.

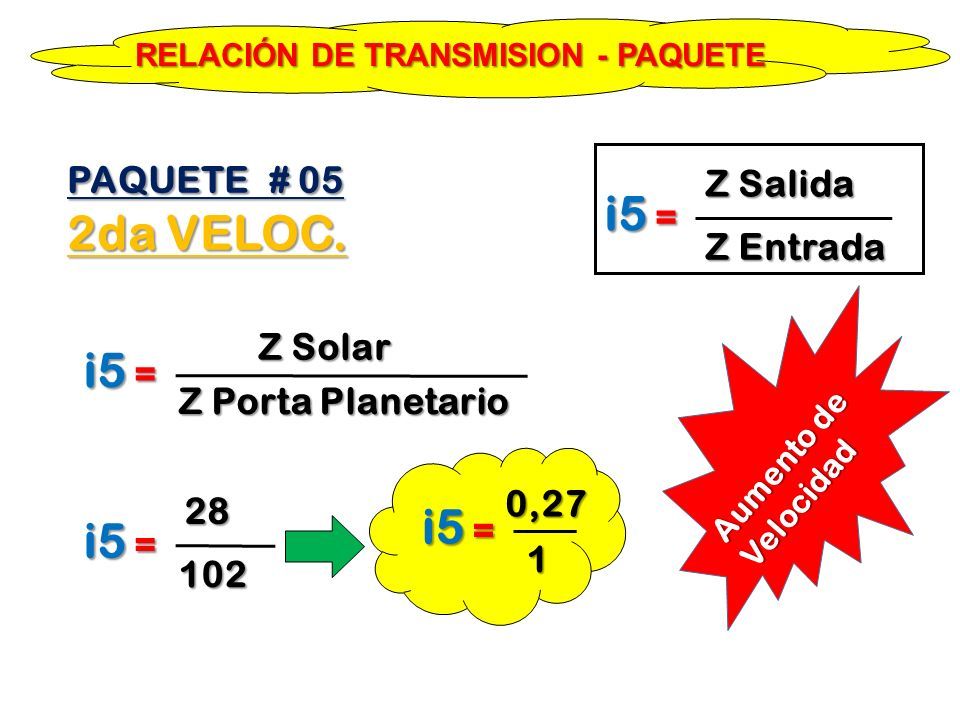

24 RELACIÓN DE TRANSMISION - PAQUETE PAQUETE # 05 2da VELOC. i5 = Z Salida Z Entrada i5 = 28 102 0,27 1 Aumento de Velocidad i5 = Z Porta Planetario Z Solar

25

26 1F = 1era Avance i1 = 3 1 PAQUETE # 01 y # 04 i4 = 0,23 1 X 3 1 X 0,23 1 = 0,69 1 0,69 : 1 Multiplica Relación de Transmisión RT =

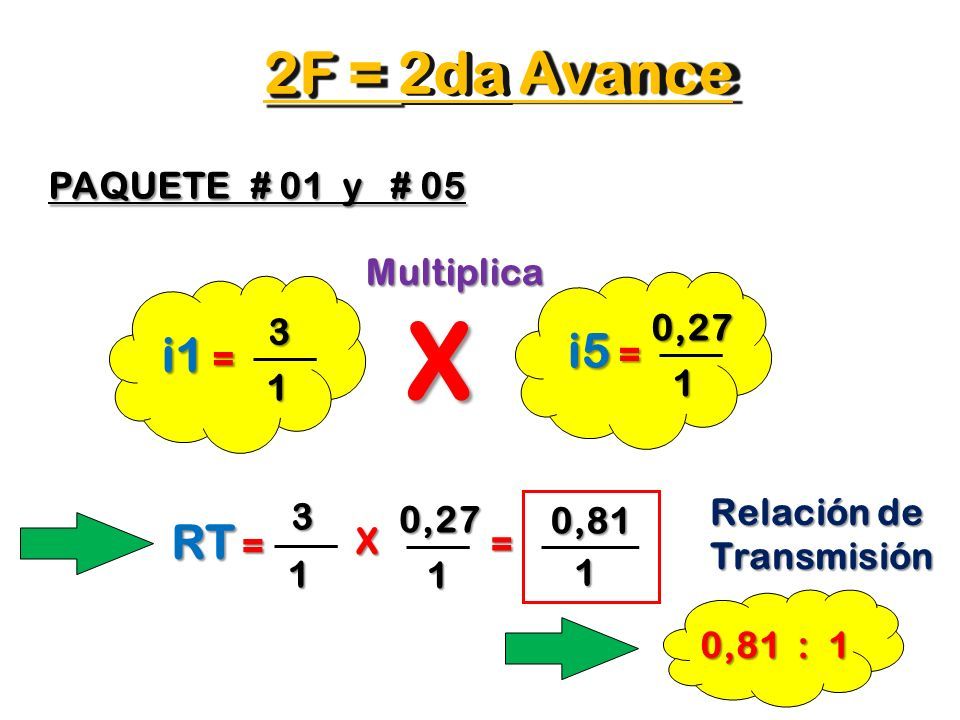

27 2F = 2da Avance i1 = 3 1 PAQUETE # 01 y # 05 i5 = 0,27 1 X 3 1 X 0,27 1 = 0,81 1 0,81 : 1 Multiplica Relación de Transmisión RT =

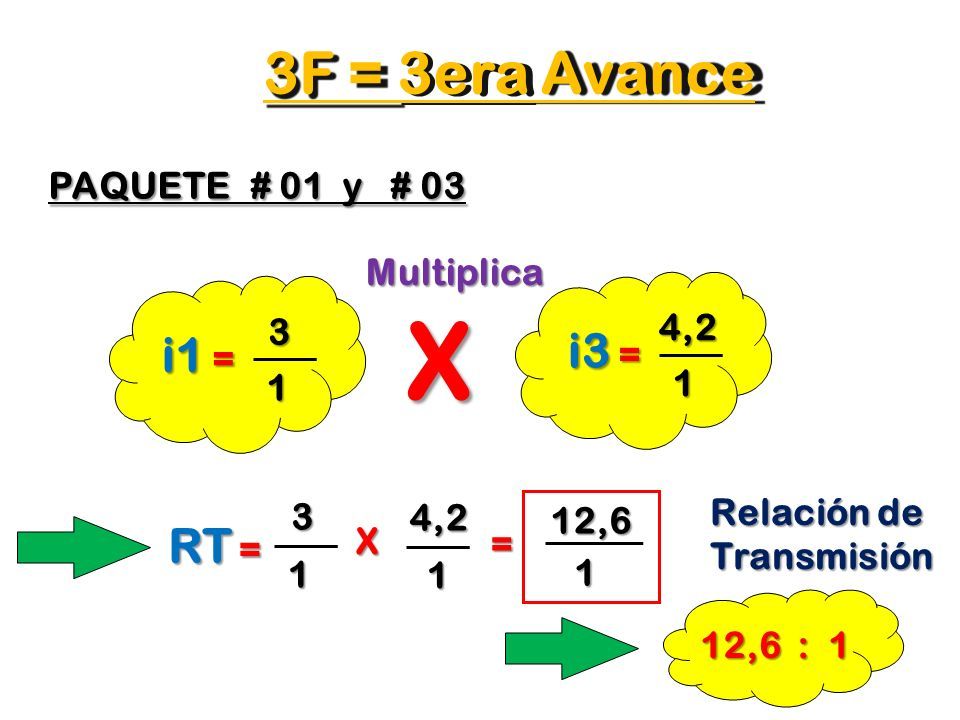

28 3F = 3era Avance i1 = 3 1 PAQUETE # 01 y # 03 i3 = 4,2 1 X 3 1 X 4,2 1 = 12,6 1 12,6 : 1 Multiplica Relación de Transmisión RT =

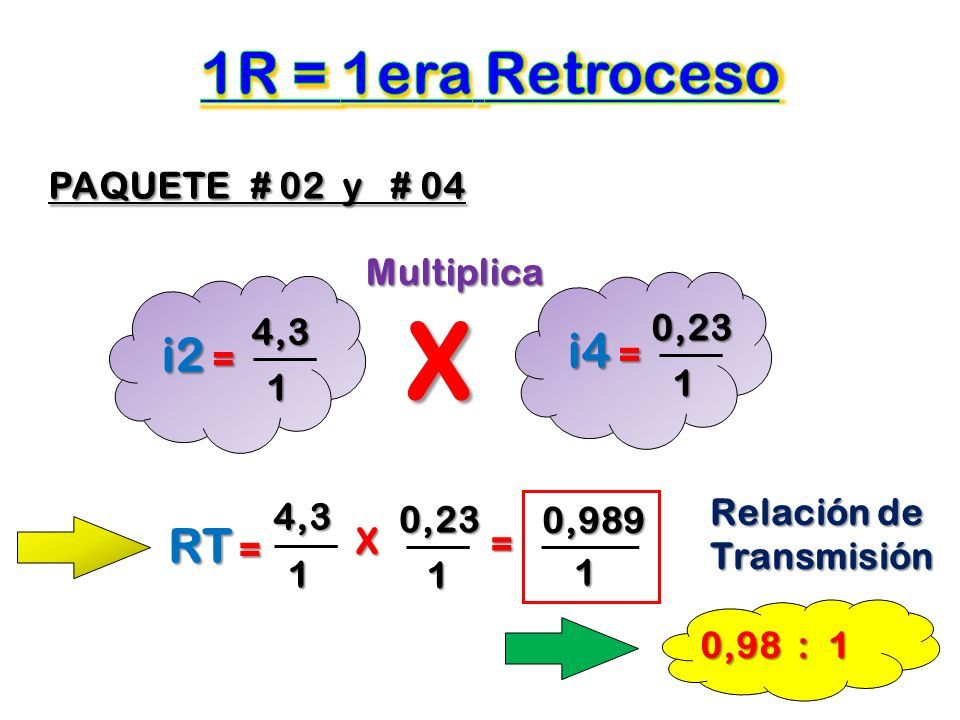

29 i2 = 4,3 1 PAQUETE # 02 y # 04 i4 = 0,23 1 X RT = 4,3 1 X 0,23 1 = 0,989 1 0,98 : 1 Multiplica Relación de Transmisión

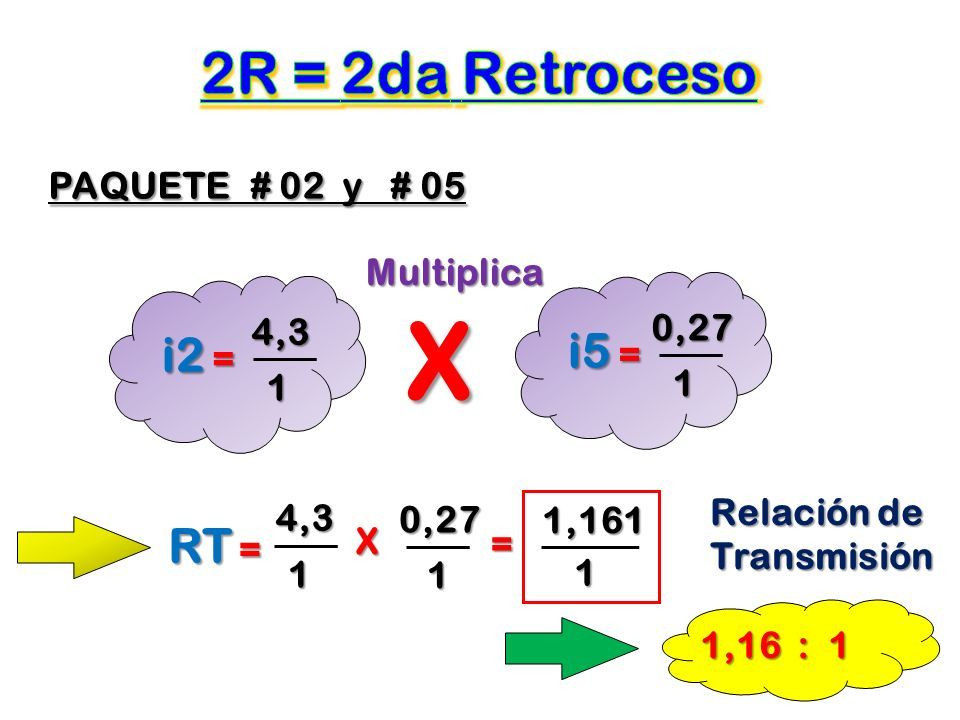

30 i2 = 4,3 1 PAQUETE # 02 y # 05 i5 = 0,27 1 X RT = 4,3 1 X 0,27 1 = 1,161 1 1,16 : 1 Multiplica Relación de Transmisión

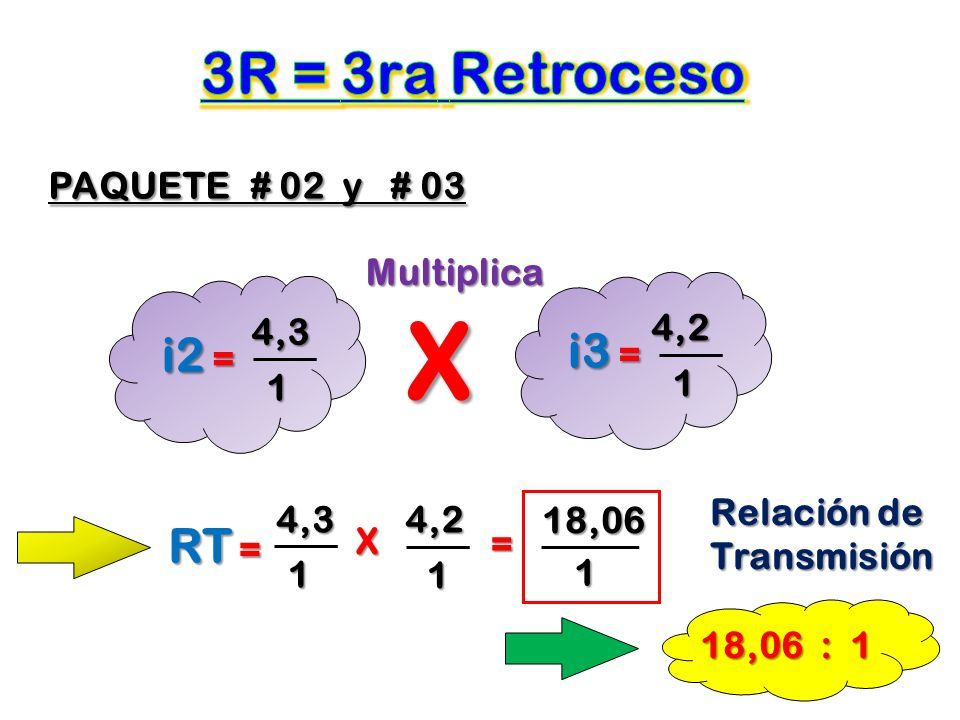

31 i2 = 4,3 1 PAQUETE # 02 y # 03 i3 = 4,2 1 X RT = 4,3 1 X 4,2 1 = 18,06 1 18,06 : 1 Multiplica Relación de Transmisión

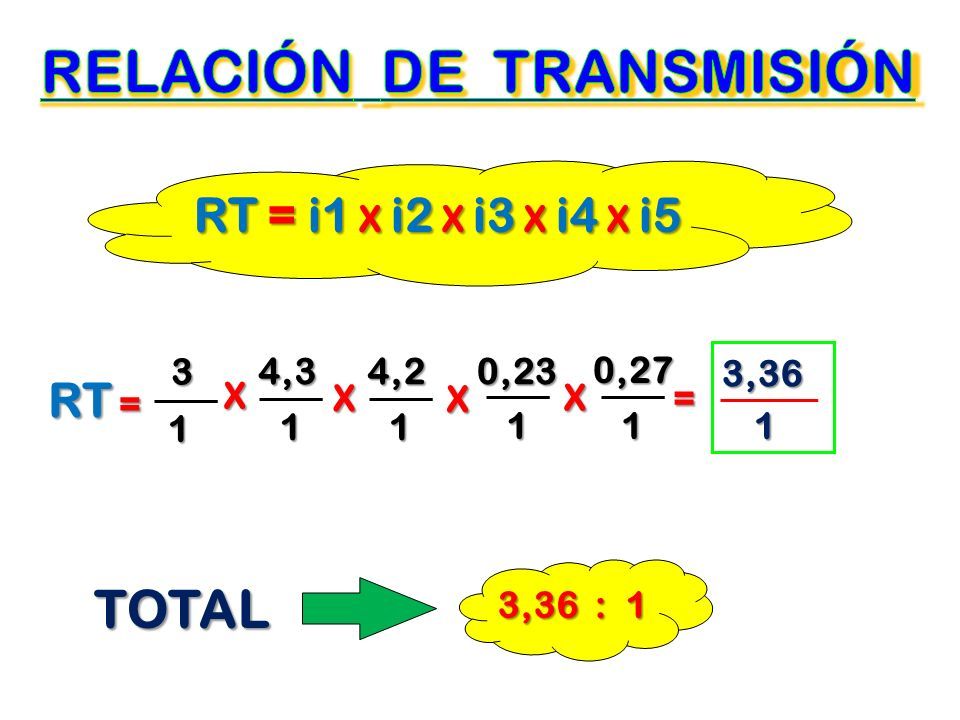

32 RT = i1 X i2 X i3 X i4 X i5 RT = 3 1 X 4,3 1 = 3,36 1 3,36 : 1 TOTAL X 4,2 1 X 0,23 1 X 0,27 1

33 RELACIÓN DE TRANSMISIÓN MANDO FINAL TRIPLE REDUCCIÓN

34 Paquetes de Embragues de la Transmisión Elemento engranaje planetario Número de dientes Símbolo de identificación unidad AbreviaturaCantidad Paquete # 01 Corona64C1 Engranaje Solar20S1 Planetarios21P3 Porta Planetarios84PP1 Paquete # 02 Corona64C1 Engranaje Solar20S1 Planetarios21P3 Porta Planetarios84PP1 Paquete # 03 Corona64C1 Engranaje Solar20S1 Planetarios21P4 Porta Planetarios84PP1 NÚMERO DE DIENTES DE CADA ENGRANAJE

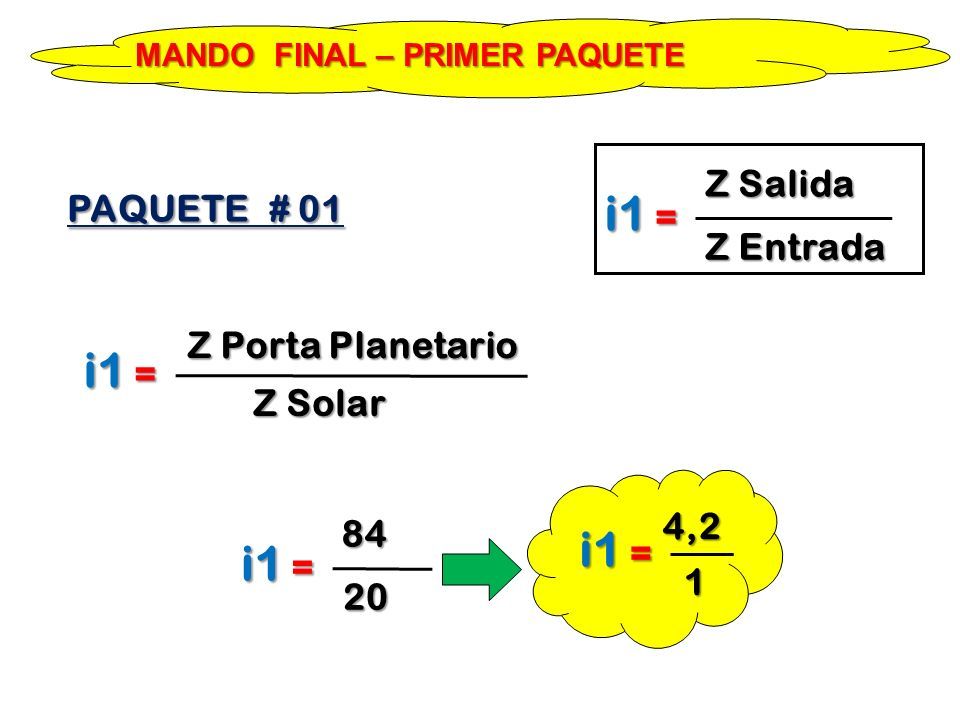

35 MANDO FINAL – PRIMER PAQUETE PAQUETE # 01 i1 = Z Salida Z Entrada i1 = 84 20 4,2 1 Z Porta Planetario Z Solar

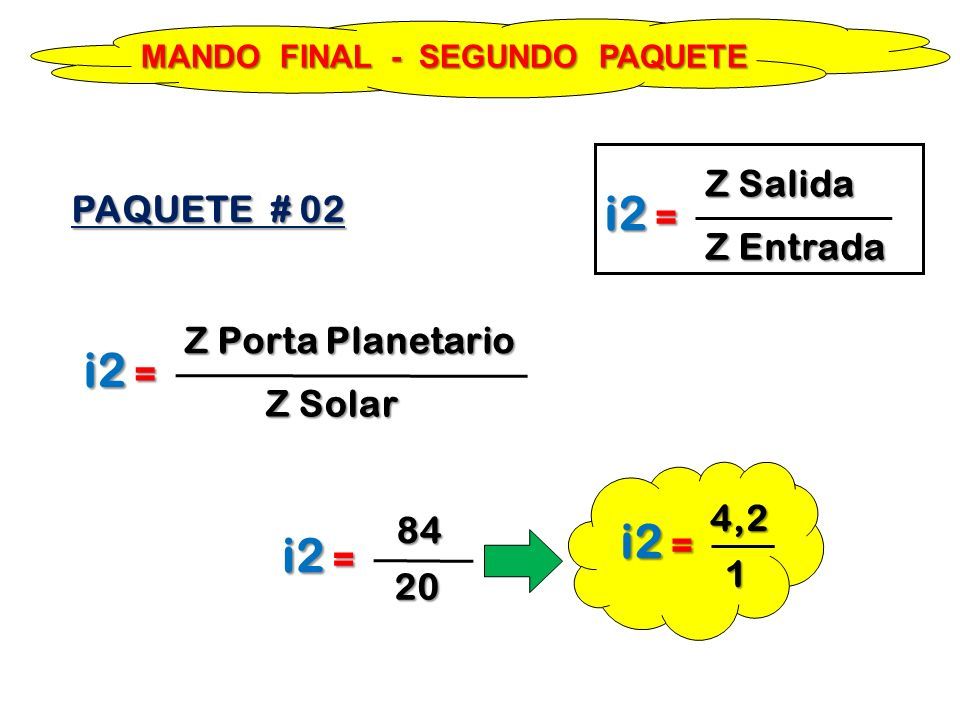

36 MANDO FINAL - SEGUNDO PAQUETE PAQUETE # 02 i2 = Z Salida Z Entrada i2 = Z Porta Planetario Z Solar i2 = 84 20 4,2 1

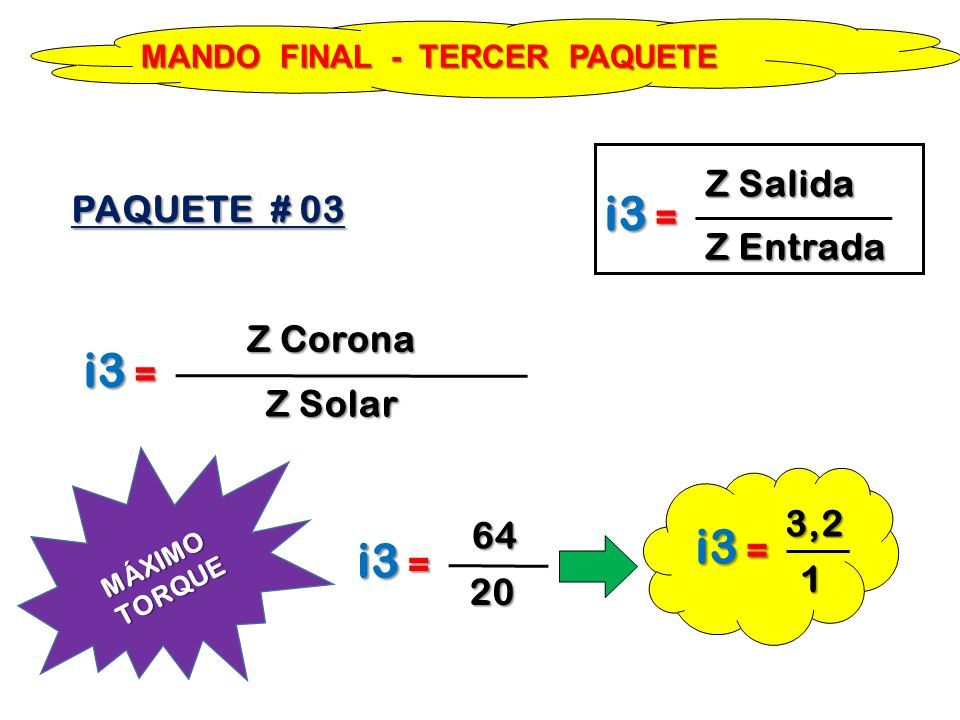

37 MANDO FINAL - TERCER PAQUETE PAQUETE # 03 i3 = Z Salida Z Entrada i3 = Z Corona Z Solar i3 = 64 20 3,2 1 MÁXIMO TORQUE

38 RT = i1 X i2 X i3 RT = 4,2 1 X 4,2 1 = 56,4 1 56,4 : 1 TOTAL X 3,2 1
