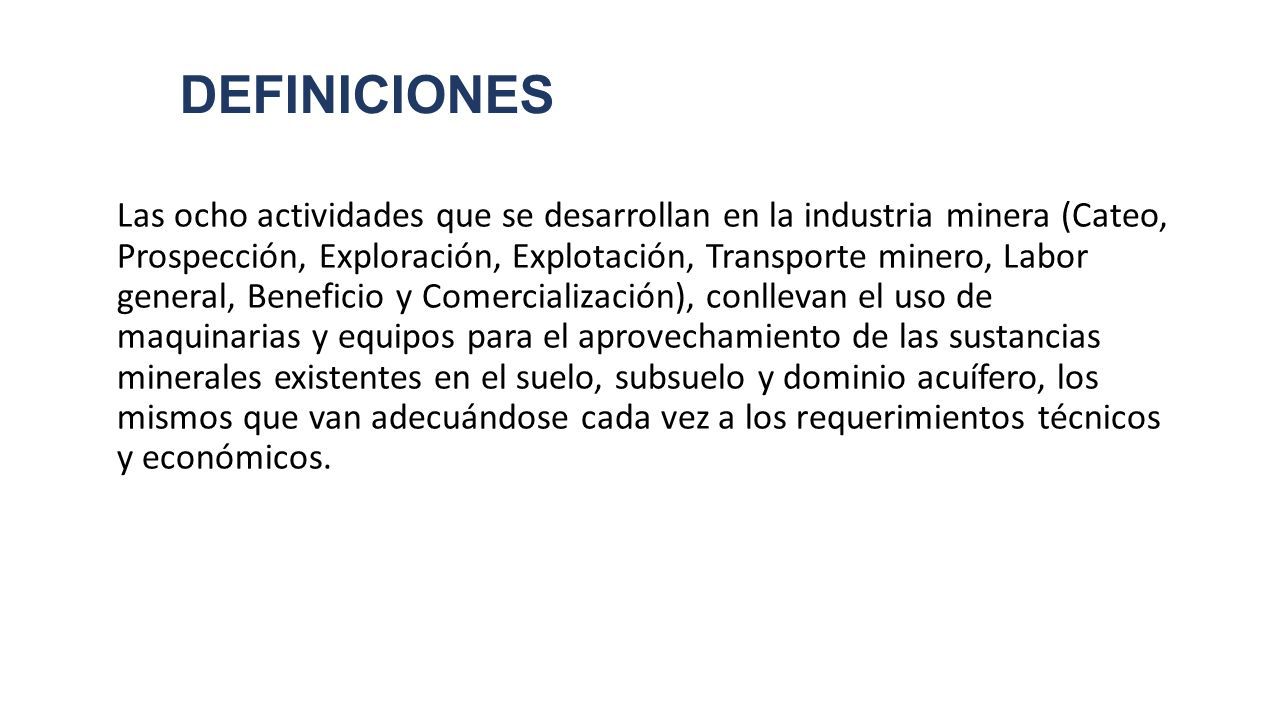

1 DEFINICIONES Las ocho actividades que se desarrollan en la industria minera (Cateo, Prospección, Exploración, Explotación, Transporte minero, Labor general, Beneficio y Comercialización), conllevan el uso de maquinarias y equipos para el aprovechamiento de las sustancias minerales existentes en el suelo, subsuelo y dominio acuífero, los mismos que van adecuándose cada vez a los requerimientos técnicos y económicos.

2 MAQUINARIA MINERA Definición Se denomina así al conjunto de máquinas utilizadas en minería. A su vez, MÁQUINA es el conjunto de mecanismos accionados por cualquier fuente de energía, ya para aliviar al hombre o reemplazarlo en trabajos corporales (perforadora neumática en reemplazo del cincel-comba), ya para aumentar su rendimiento o precisión de sus manos (pala mecánica, raise borer, etc.) y para transformarla (en la perforadora, la energía neumática en percusión - rotación). Al referirnos a MECANISMOS, queremos decir combinación de dispositivos que sirven para producir un movimiento, transmitirlo o guiarlo, cuya acción conjugada permite operar una máquina.

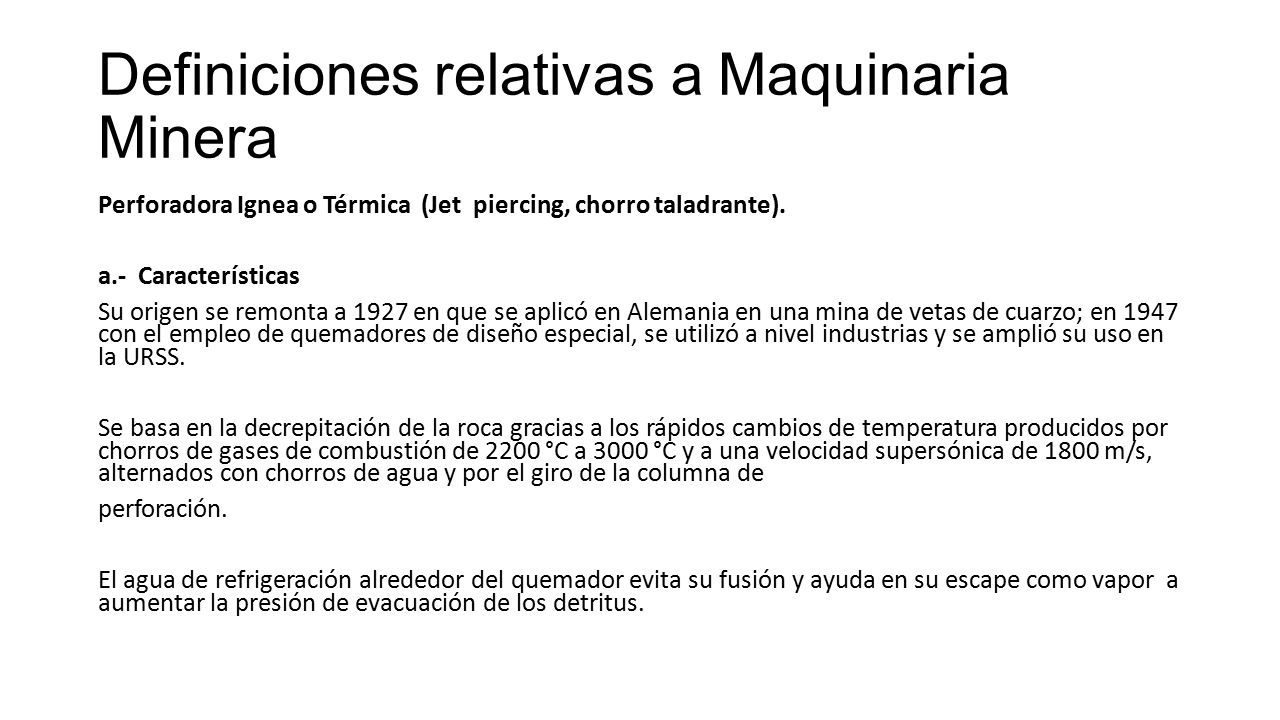

3 Definiciones relativas a Maquinaria Minera Perforadora Ignea o Térmica (Jet piercing, chorro taladrante). a.- Características Su origen se remonta a 1927 en que se aplicó en Alemania en una mina de vetas de cuarzo; en 1947 con el empleo de quemadores de diseño especial, se utilizó a nivel industrias y se amplió su uso en la URSS. Se basa en la decrepitación de la roca gracias a los rápidos cambios de temperatura producidos por chorros de gases de combustión de 2200 °C a 3000 °C y a una velocidad supersónica de 1800 m/s, alternados con chorros de agua y por el giro de la columna de perforación. El agua de refrigeración alrededor del quemador evita su fusión y ayuda en su escape como vapor a aumentar la presión de evacuación de los detritus.

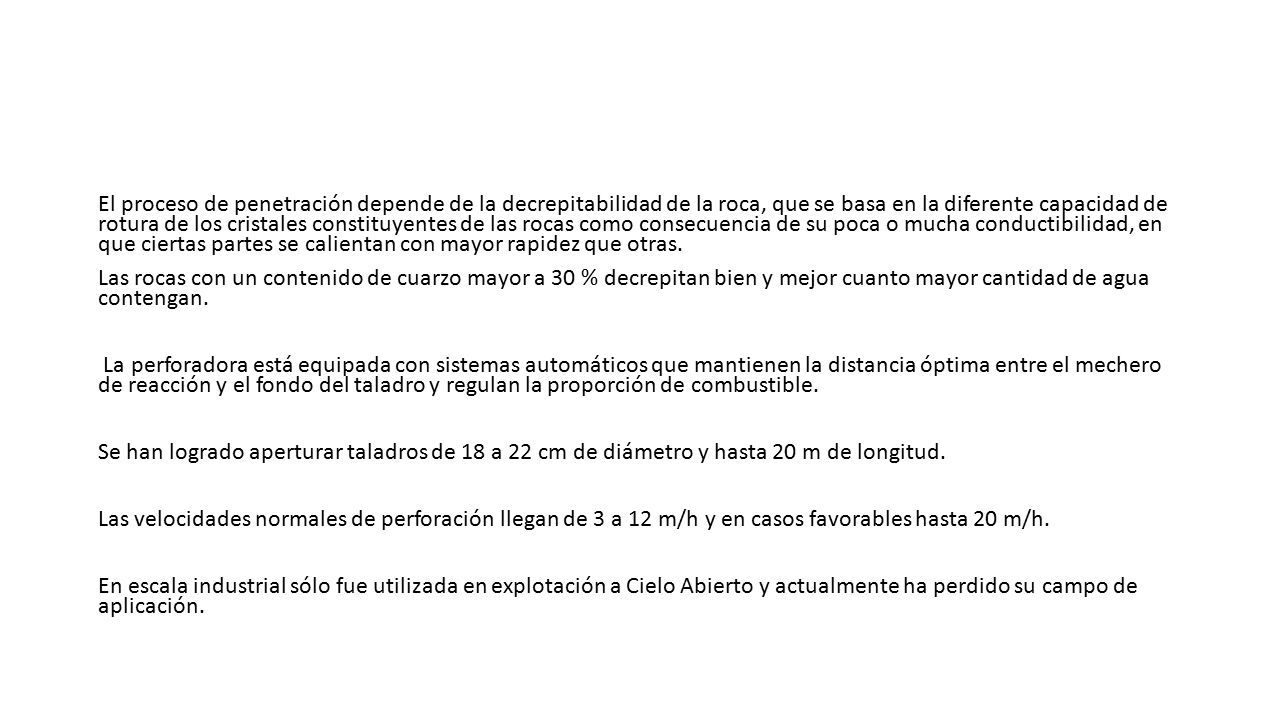

4 El proceso de penetración depende de la decrepitabilidad de la roca, que se basa en la diferente capacidad de rotura de los cristales constituyentes de las rocas como consecuencia de su poca o mucha conductibilidad, en que ciertas partes se calientan con mayor rapidez que otras. Las rocas con un contenido de cuarzo mayor a 30 % decrepitan bien y mejor cuanto mayor cantidad de agua contengan. La perforadora está equipada con sistemas automáticos que mantienen la distancia óptima entre el mechero de reacción y el fondo del taladro y regulan la proporción de combustible. Se han logrado aperturar taladros de 18 a 22 cm de diámetro y hasta 20 m de longitud. Las velocidades normales de perforación llegan de 3 a 12 m/h y en casos favorables hasta 20 m/h. En escala industrial sólo fue utilizada en explotación a Cielo Abierto y actualmente ha perdido su campo de aplicación.

5

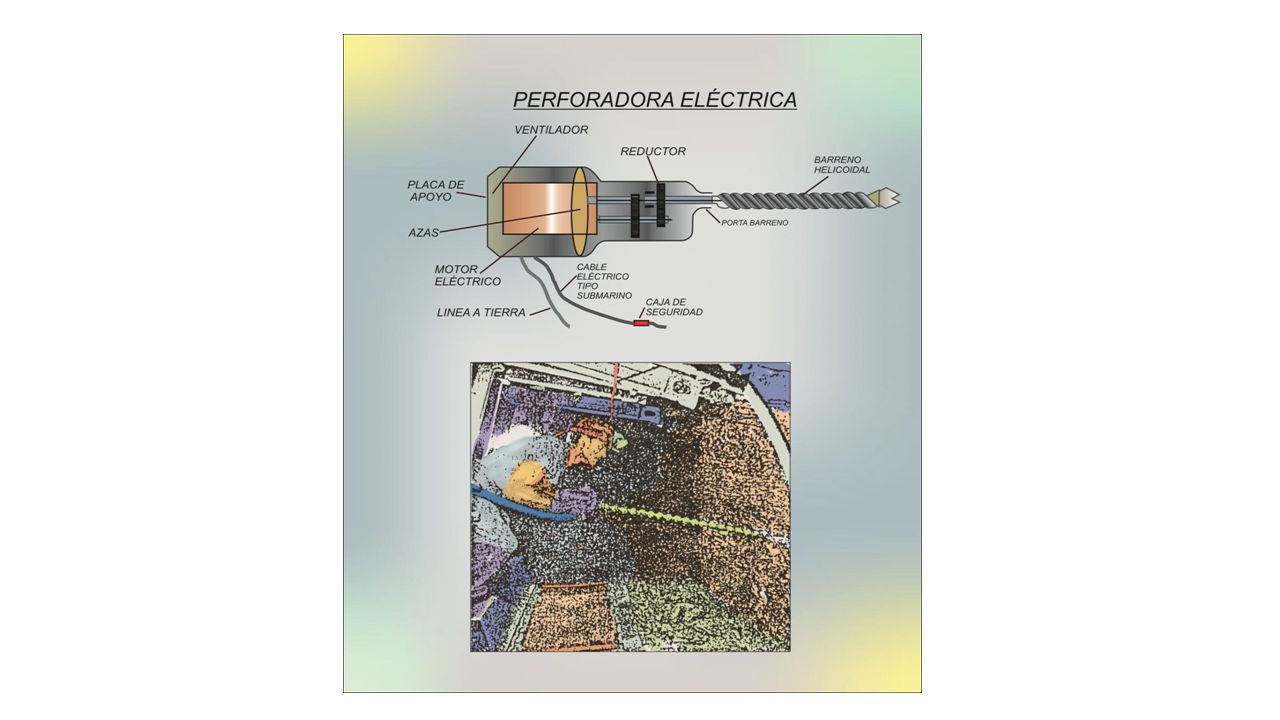

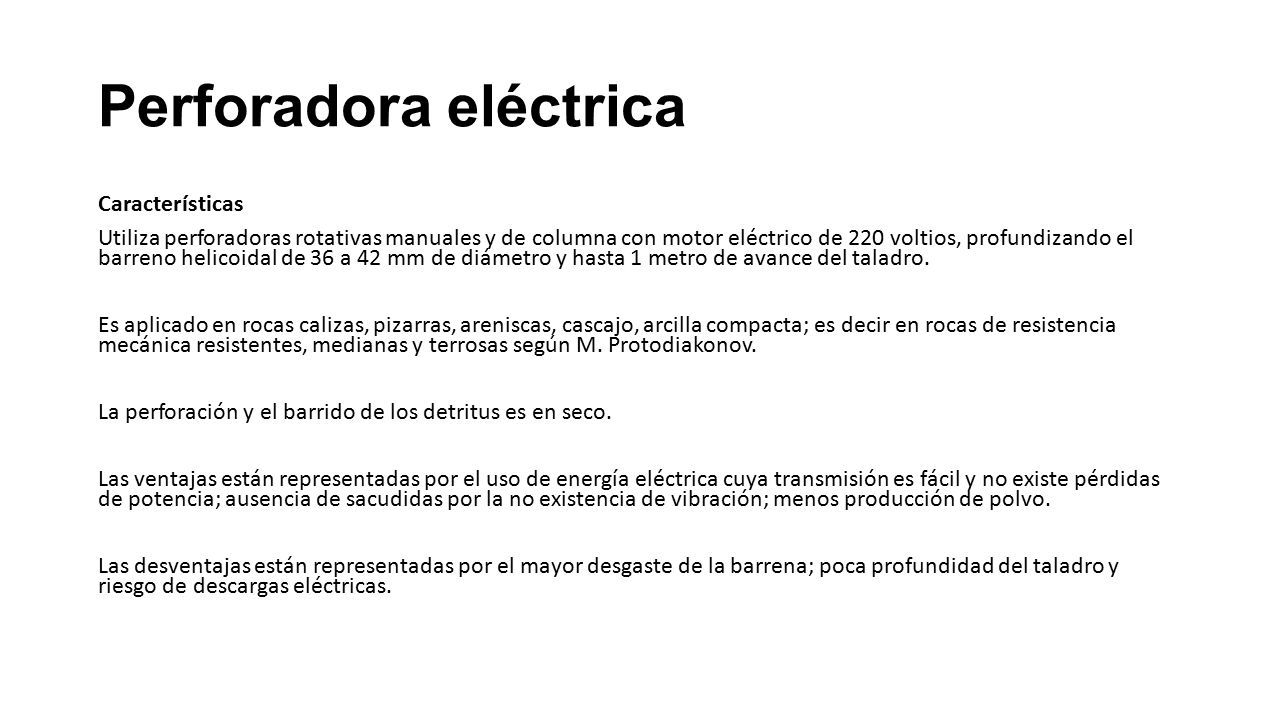

6 Perforadora eléctrica Características Utiliza perforadoras rotativas manuales y de columna con motor eléctrico de 220 voltios, profundizando el barreno helicoidal de 36 a 42 mm de diámetro y hasta 1 metro de avance del taladro. Es aplicado en rocas calizas, pizarras, areniscas, cascajo, arcilla compacta; es decir en rocas de resistencia mecánica resistentes, medianas y terrosas según M. Protodiakonov. La perforación y el barrido de los detritus es en seco. Las ventajas están representadas por el uso de energía eléctrica cuya transmisión es fácil y no existe pérdidas de potencia; ausencia de sacudidas por la no existencia de vibración; menos producción de polvo. Las desventajas están representadas por el mayor desgaste de la barrena; poca profundidad del taladro y riesgo de descargas eléctricas.

7

8 Perforadora de Carburación o Motoperforadora/rompedora Pionjar de Atlas Copco Características Son perforadoras manuales (jack hammer) de percusión y/o rotación con motor a gasolina, ideal para pequeñas tareas de perforación (motoperforadora) y rompimiento de hormigón y compactadora (rompedora), en todo caso hacia abajo. El encendido es electrónico mediante un dispositivo de arranque (empuñadura, muelle, polea, toma de fuerza y cuerda). Cuando la rotación no sea requerida, se desconecta por medio de un selector. Cuenta con 4 modelos básicos: motoperforadora/rompedora (Pionjar 120 y 140) y rompedoras (Pionjar 130 y 150 con empuñaduras antivib

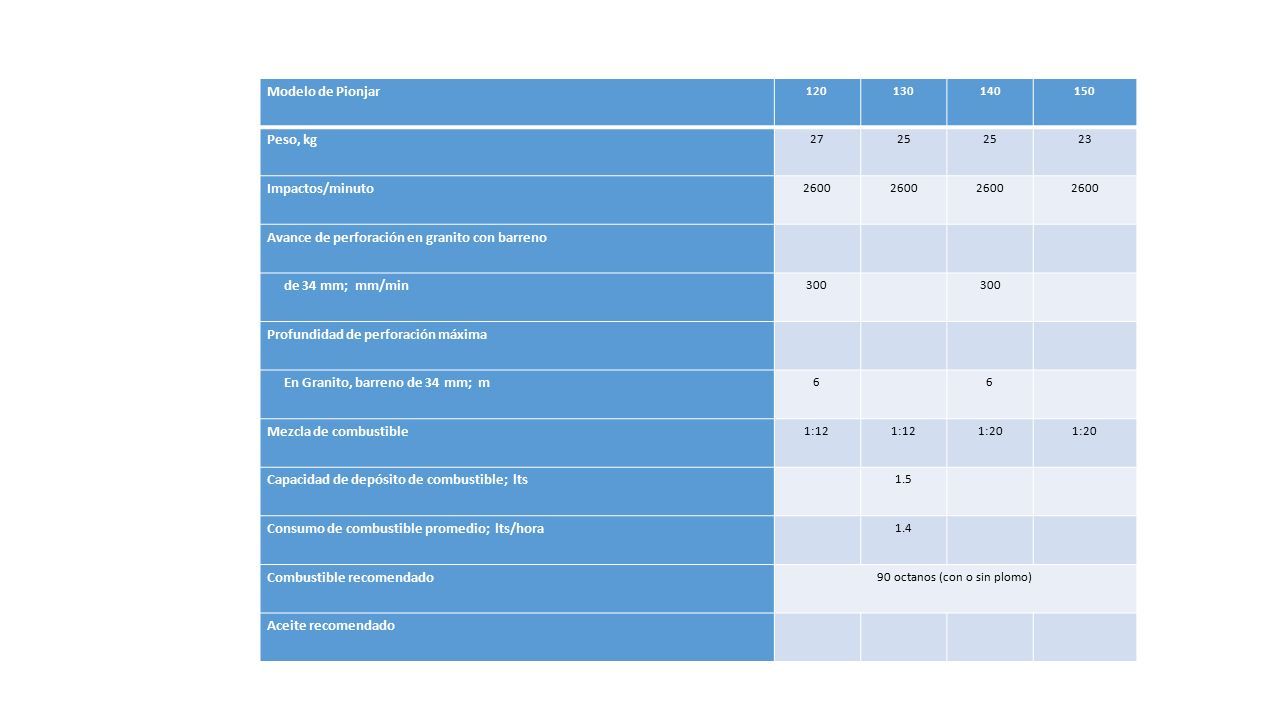

9 Modelo de Pionjar 120130140150 Peso, kg 2725 23 Impactos/minuto 2600 Avance de perforación en granito con barreno de 34 mm; mm/min 300 Profundidad de perforación máxima En Granito, barreno de 34 mm; m 6 6 Mezcla de combustible 1:12 1:20 Capacidad de depósito de combustible; lts 1.5 Consumo de combustible promedio; lts/hora 1.4 Combustible recomendado 90 octanos (con o sin plomo) Aceite recomendado

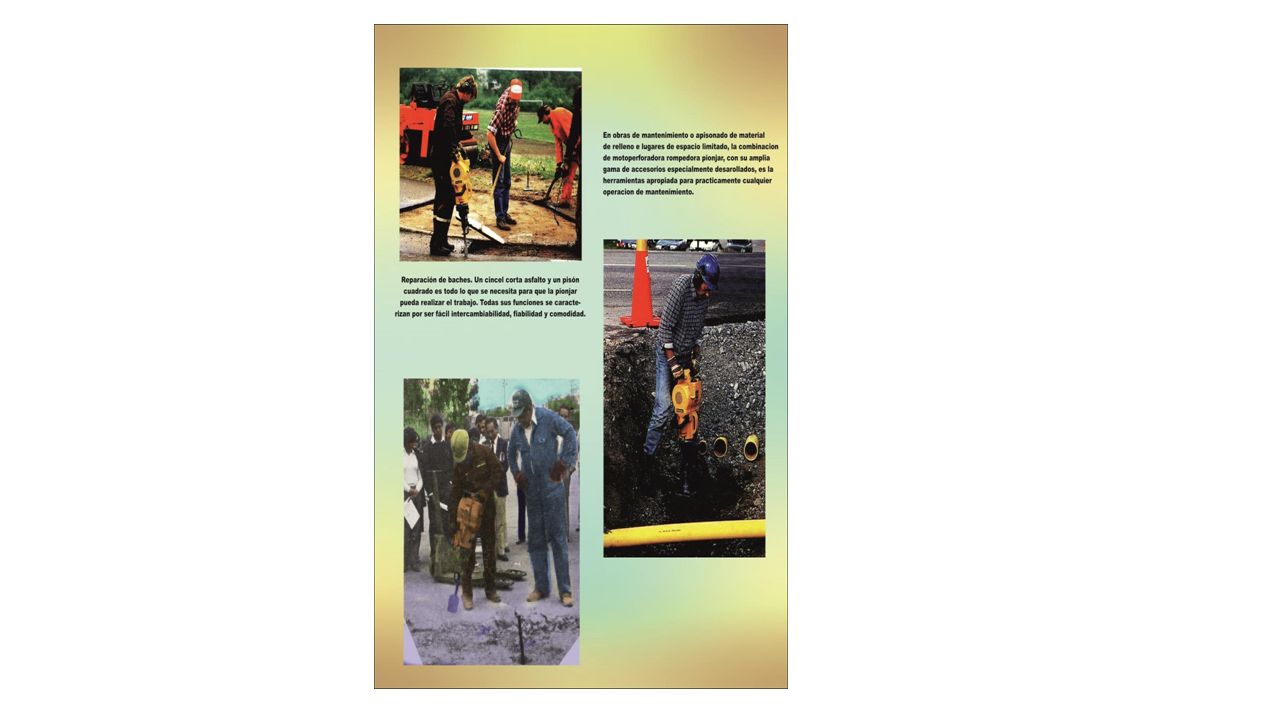

10

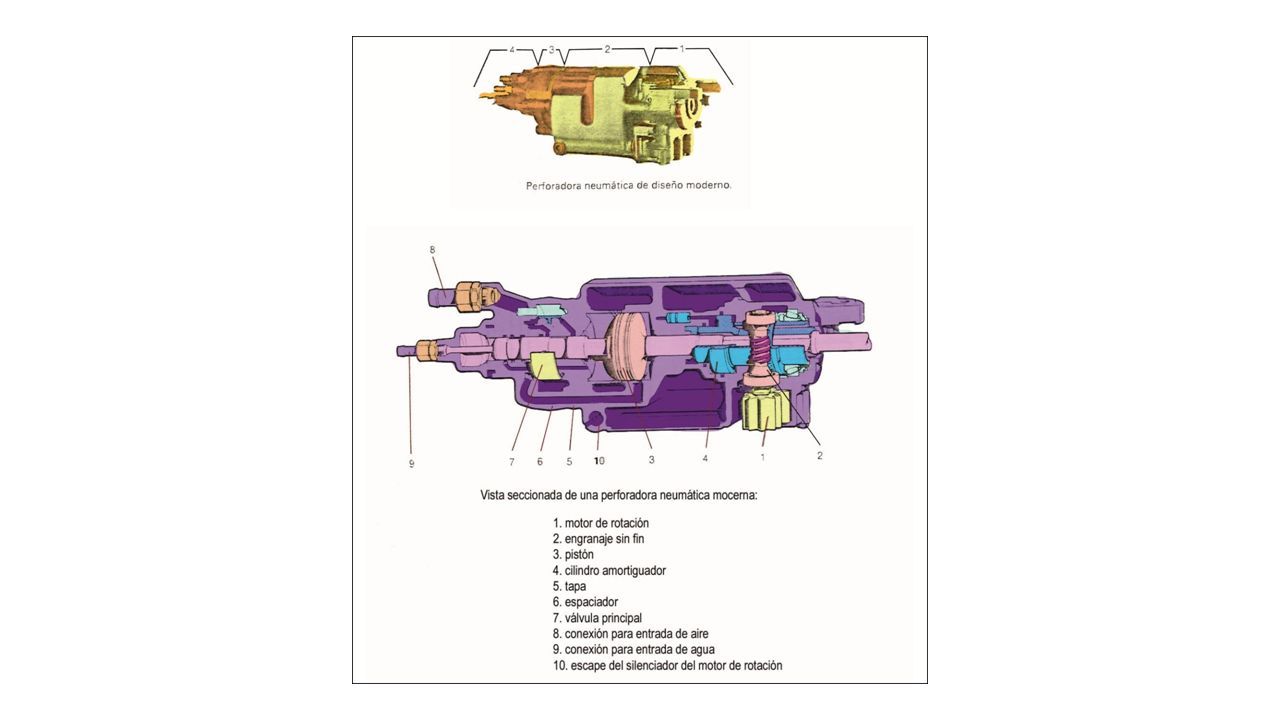

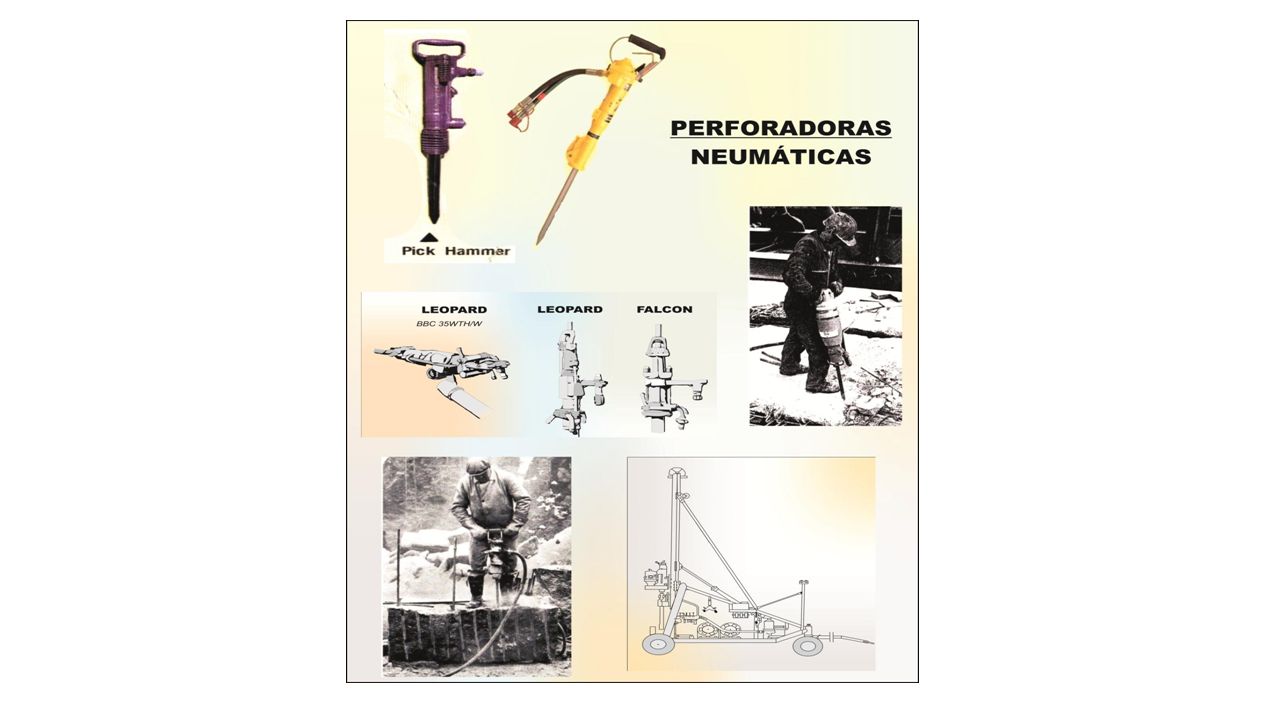

11 Perforadora Neumática a.- Características Utiliza aire comprimido para accionar a la perforadora. Requiere un caudal de aire de 0.20 a más de 6 m 3 /min y requiere presiones de aire de 15 a más de 90 lb/pulg 2. b.- Tipos de perforadoras convencionales (taladros menores de 1 ½ pulgadas de diámetro) Pick hammer (Martillo picador, rompedor), son manuales; es decir el operario dirige la herramienta sirviendo de freno a los movimientos de retroceso; percutan (cuyo uso es en cinceldo o desbastado) y excepcionalmente rotan. Frecuencia de impactos 1000 a 4080 golpes/minuto Consumo de aire 7 a 20 litros/minuto Peso 3 a 6 kgs Jack hammer (Perforadora manual) o Sinker (plomada), sin pistón de avance, percusivas y/o rotativas; cuentan con una empuñadura en T para ambas manos. Se utilizan mayormente en perforaciones verticales o muy cerca a la vertical. En caso de ser sólo percusivas, se les conoce como pavin breaker (rompe pavimentos). Frecuencia de impactos 1110 a 1470 golpes/minuto Consumo de aire 25 a 2700 litros/minuto Peso 15 a 42 kgs

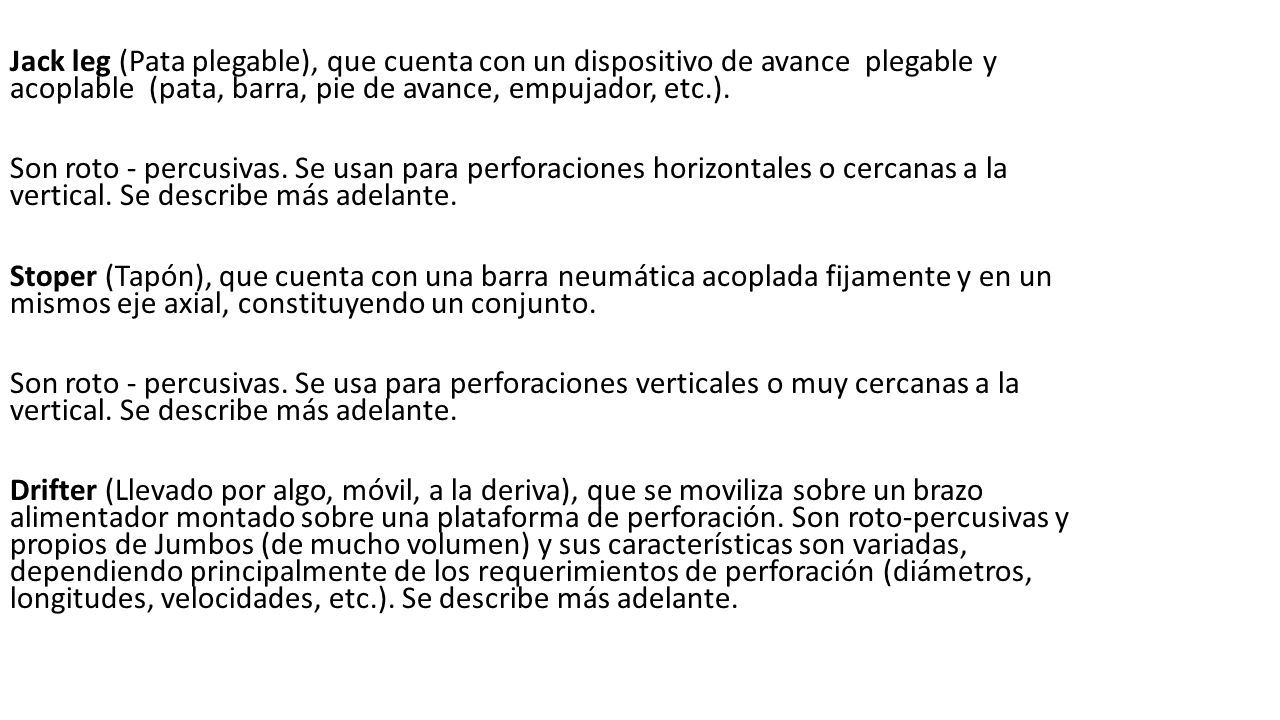

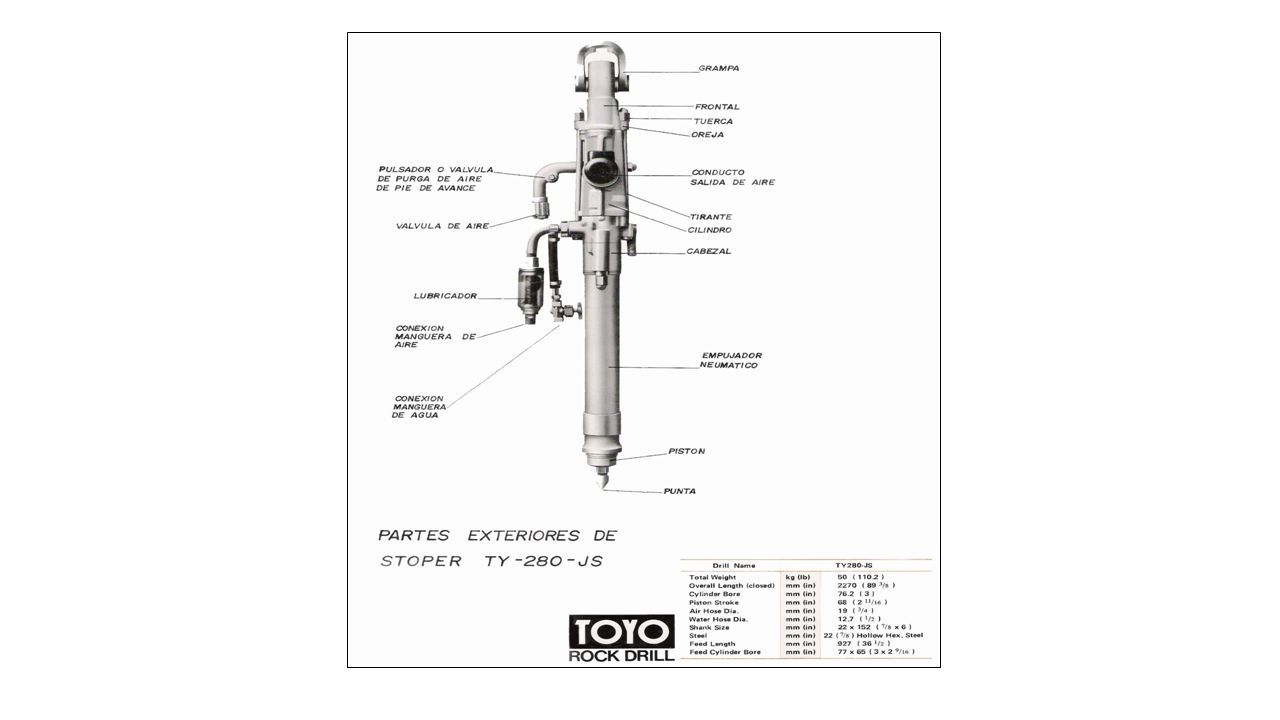

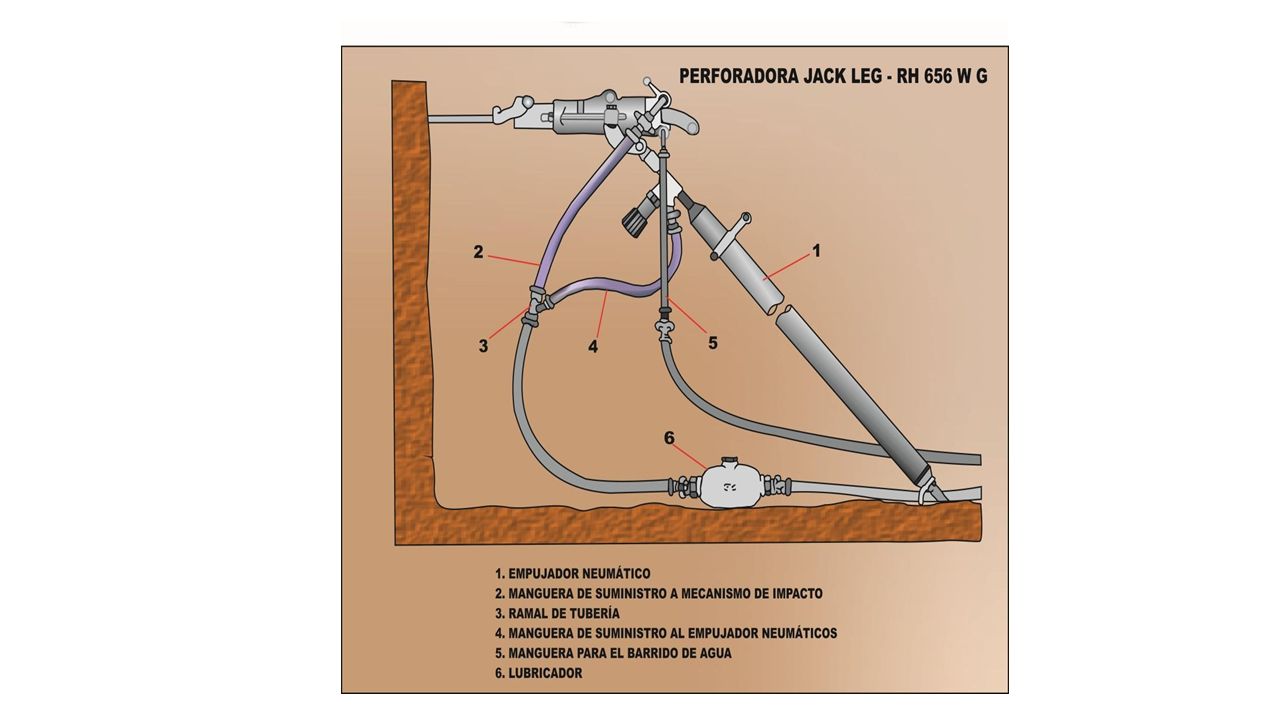

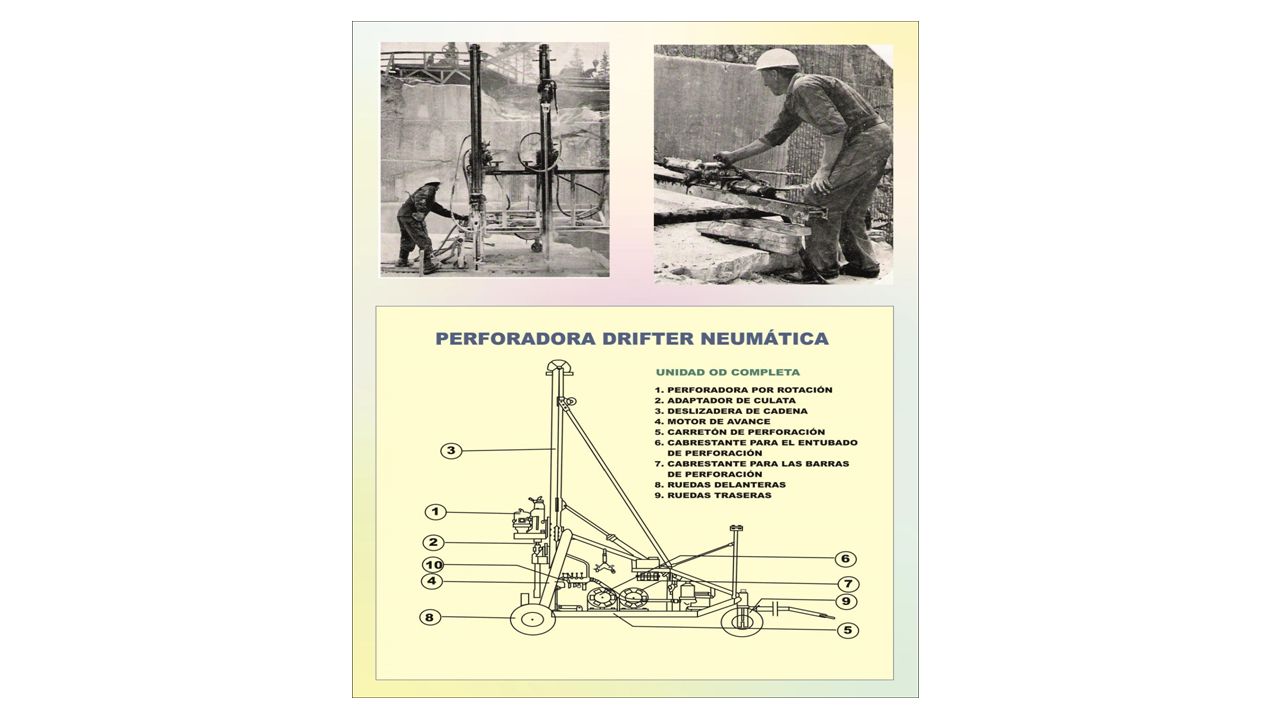

12 Jack leg (Pata plegable), que cuenta con un dispositivo de avance plegable y acoplable (pata, barra, pie de avance, empujador, etc.). Son roto - percusivas. Se usan para perforaciones horizontales o cercanas a la vertical. Se describe más adelante. Stoper (Tapón), que cuenta con una barra neumática acoplada fijamente y en un mismos eje axial, constituyendo un conjunto. Son roto - percusivas. Se usa para perforaciones verticales o muy cercanas a la vertical. Se describe más adelante. Drifter (Llevado por algo, móvil, a la deriva), que se moviliza sobre un brazo alimentador montado sobre una plataforma de perforación. Son roto-percusivas y propios de Jumbos (de mucho volumen) y sus características son variadas, dependiendo principalmente de los requerimientos de perforación (diámetros, longitudes, velocidades, etc.). Se describe más adelante.

13

14

15

16

17

18

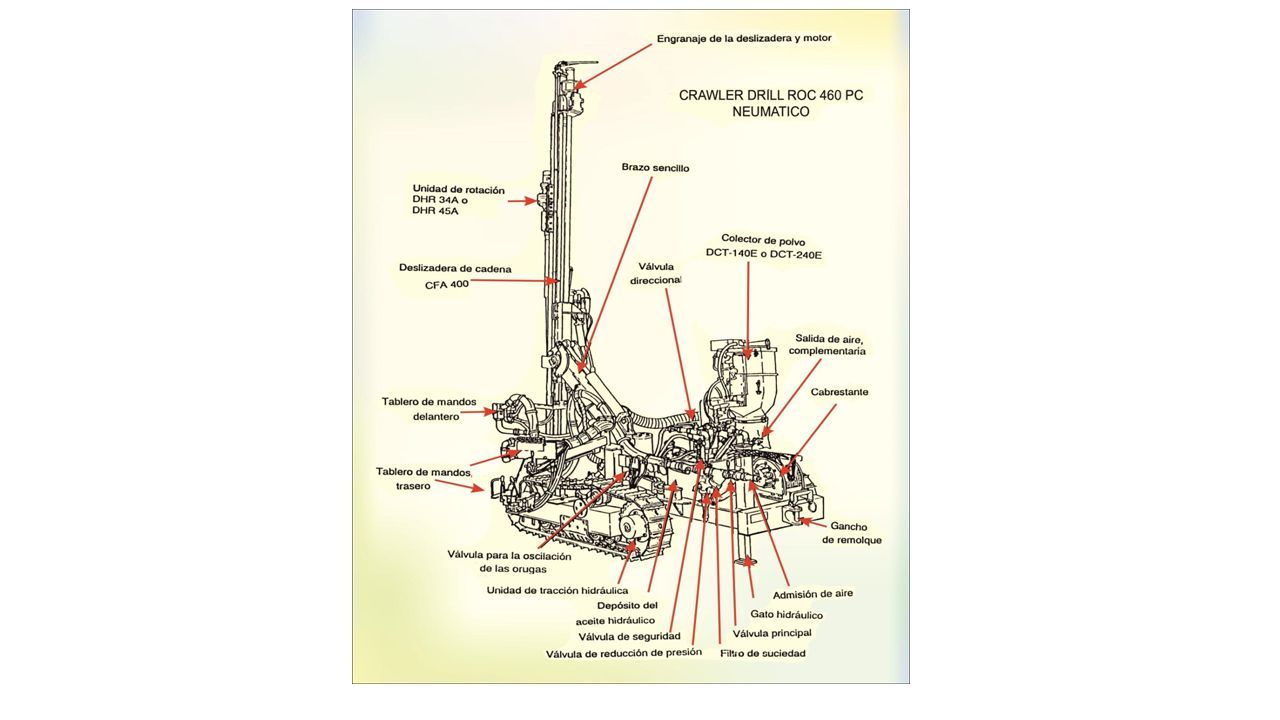

19

20

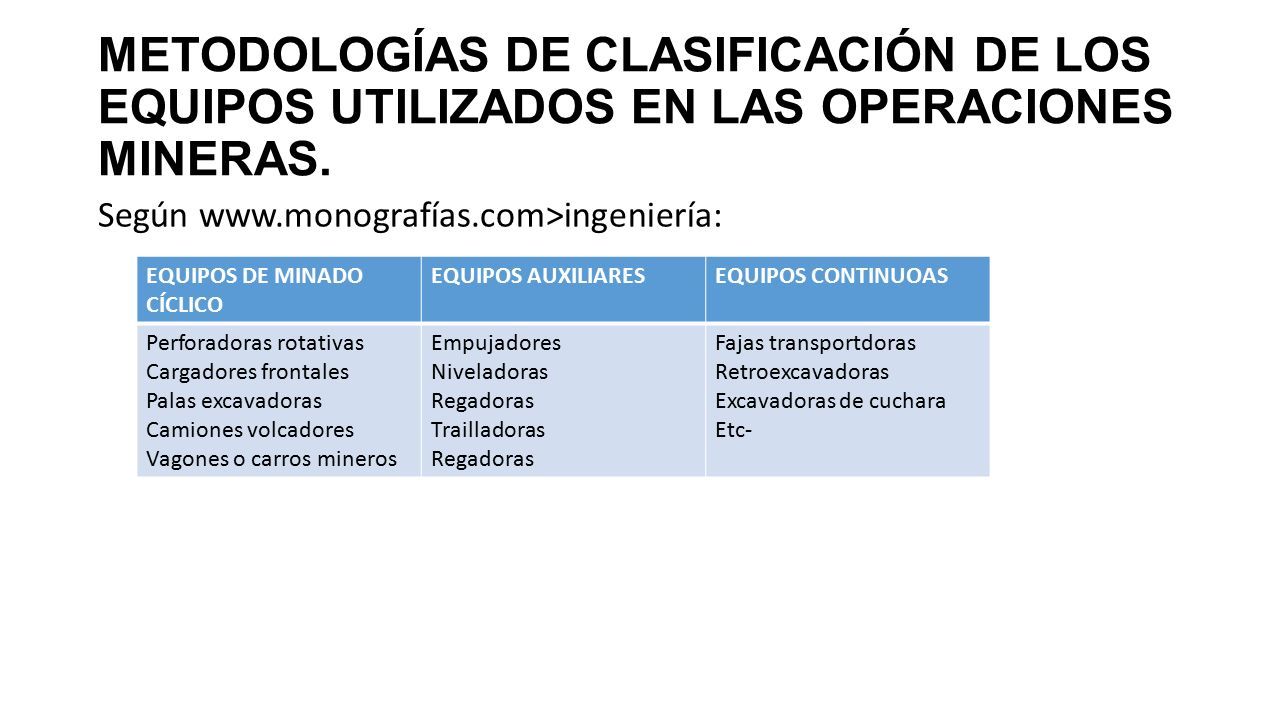

21 METODOLOGÍAS DE CLASIFICACIÓN DE LOS EQUIPOS UTILIZADOS EN LAS OPERACIONES MINERAS. Según www.monografías.com>ingeniería: EQUIPOS DE MINADO CÍCLICO EQUIPOS AUXILIARESEQUIPOS CONTINUOAS Perforadoras rotativas Cargadores frontales Palas excavadoras Camiones volcadores Vagones o carros mineros Empujadores Niveladoras Regadoras Trailladoras Regadoras Fajas transportdoras Retroexcavadoras Excavadoras de cuchara Etc-

22 Según César Velasquez Mestanza. UAP 2001 ClasificaciónEquipos Equipos de carga Equipos de corte y nivelación Equipos de transporte de material Equipos de perforación Equipos de compactación y concreto Equipos de izaje Equipos complementarios Equipos subterráneos Rock serie l8&l6H Cargador frontal CAT 992G ST/NC Motoniveladora CAT 14 H RetroexcavadoraCargadora 43=E IT Conmpacatador vibratorio CS 683 E Camiones CAT 793 D Tractor de orugas CAT D 118 Excavadora con orugas CAT 385 CL Excavadora con ruedas CAT 3056 E Pala hidráulica HITACHI EX 5500 Palas frontales Cama baja (para remolque de camiones) Scooptram Teletram Jumbo ALIMAK l 231L

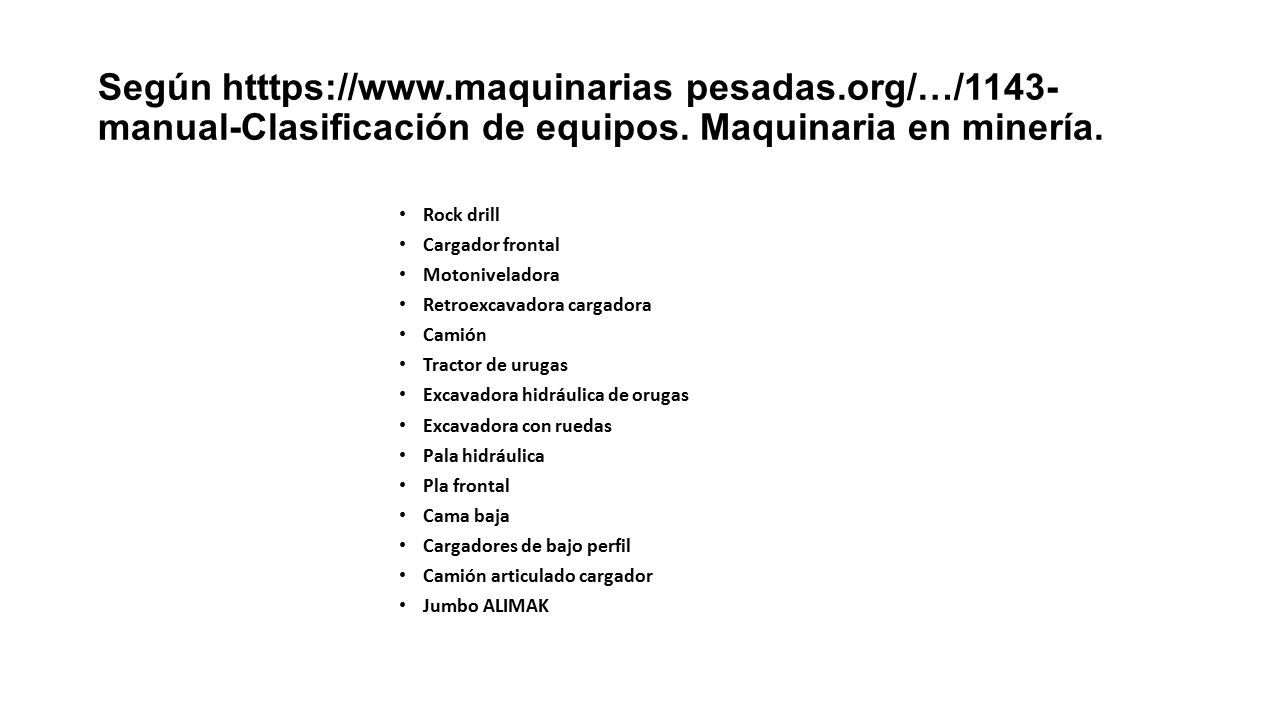

23 Según htttps://www.maquinarias pesadas.org/…/1143- manual-Clasificación de equipos. Maquinaria en minería. Rock drill Cargador frontal Motoniveladora Retroexcavadora cargadora Camión Tractor de urugas Excavadora hidráulica de orugas Excavadora con ruedas Pala hidráulica Pla frontal Cama baja Cargadores de bajo perfil Camión articulado cargador Jumbo ALIMAK

24 Según Aníbal N. Mallqui Tapia LABORMINERÍA SUBTERRÁNEAMINERÍA SUPERFICIAL perforaciónNeumática: Pick hammer, Jack hammer, Jack leg, stoper, drifter, drill jumbo (boomer H 100, Long hole drilling). Igneo o térmica Eléctrica Perforadora rotativa Raise boring Carguío - encendidoManual Cargador neumático de cartuchos Cargadores de ANFO Explosores o detonadores eléctricos Manual Camiones cargadores de ANFO Explosores o detonadores

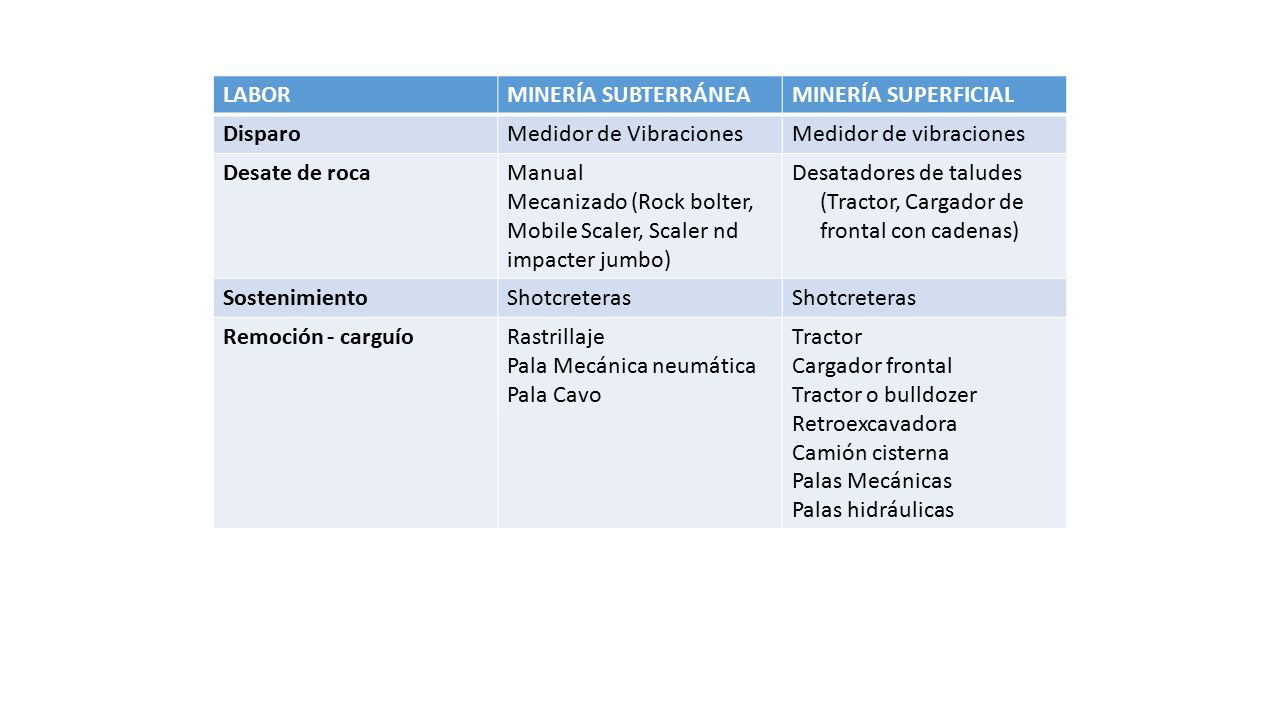

25 LABORMINERÍA SUBTERRÁNEAMINERÍA SUPERFICIAL DisparoMedidor de VibracionesMedidor de vibraciones Desate de rocaManual Mecanizado (Rock bolter, Mobile Scaler, Scaler nd impacter jumbo) Desatadores de taludes (Tractor, Cargador de frontal con cadenas) SostenimientoShotcreteras Remoción - carguíoRastrillaje Pala Mecánica neumática Pala Cavo Tractor Cargador frontal Tractor o bulldozer Retroexcavadora Camión cisterna Palas Mecánicas Palas hidráulicas

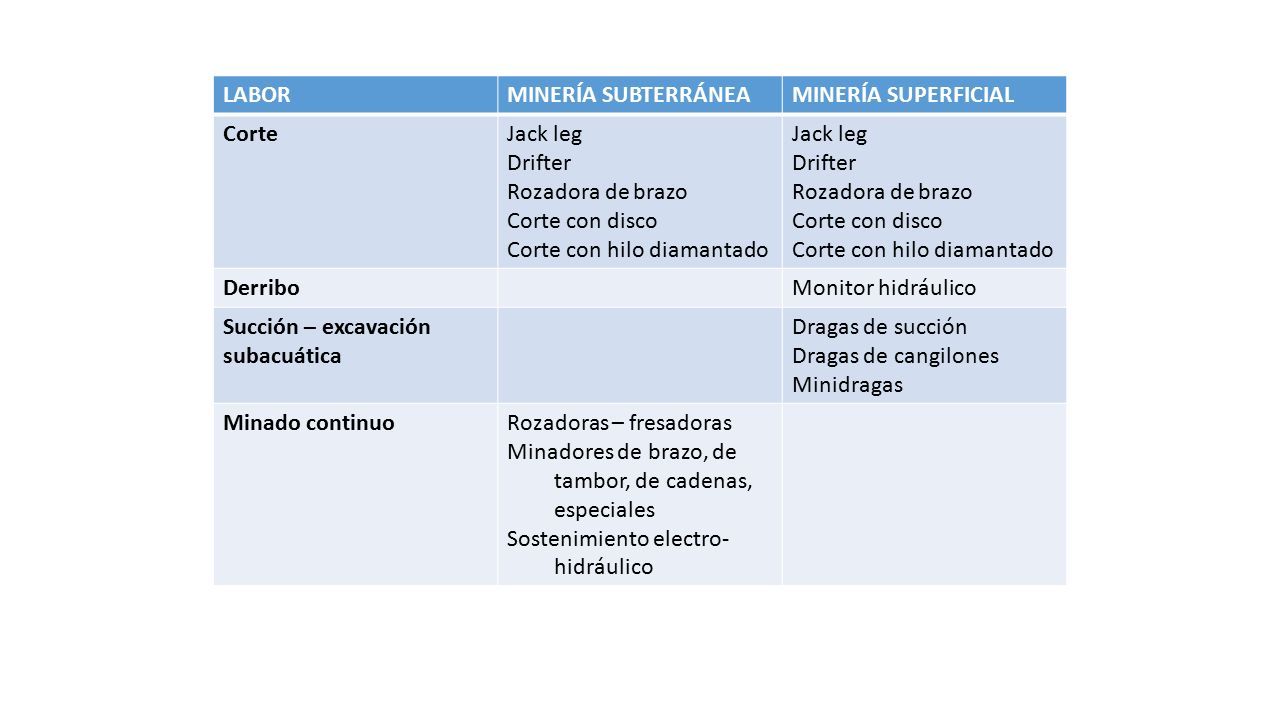

26 LABORMINERÍA SUBTERRÁNEAMINERÍA SUPERFICIAL CorteJack leg Drifter Rozadora de brazo Corte con disco Corte con hilo diamantado Jack leg Drifter Rozadora de brazo Corte con disco Corte con hilo diamantado DerriboMonitor hidráulico Succión – excavación subacuática Dragas de succión Dragas de cangilones Minidragas Minado continuoRozadoras – fresadoras Minadores de brazo, de tambor, de cadenas, especiales Sostenimiento electro- hidráulico

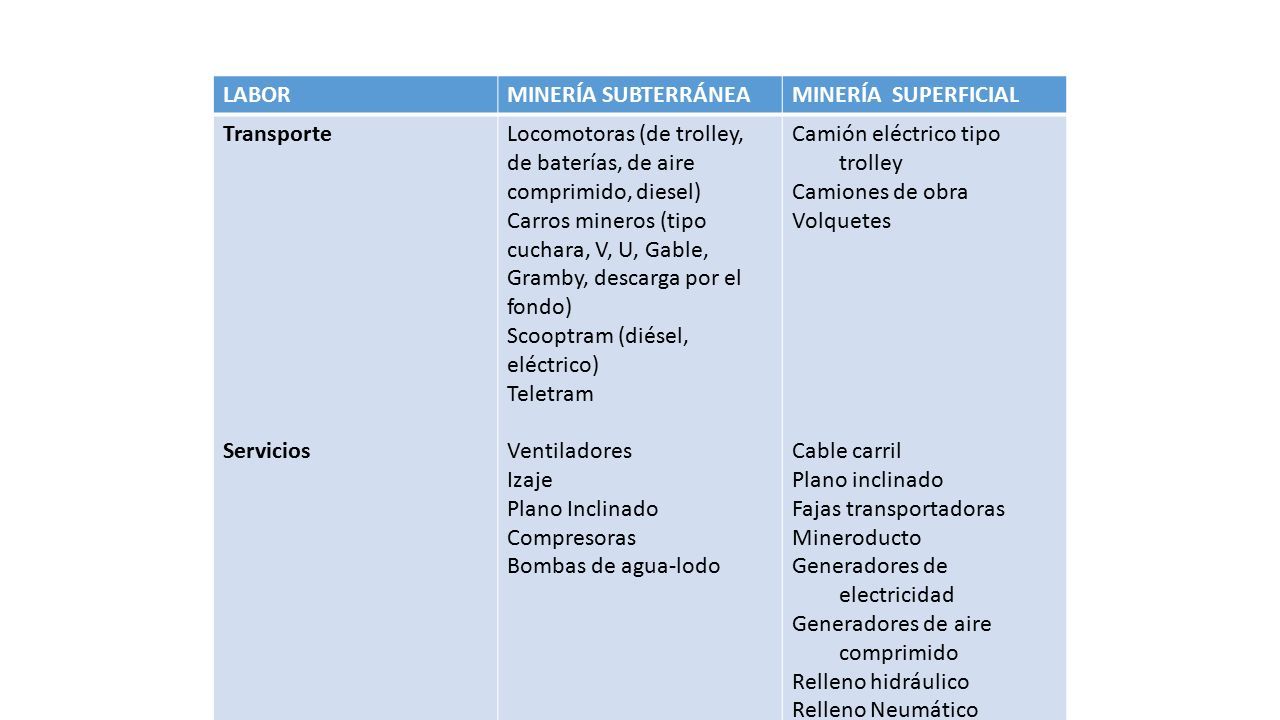

27 LABORMINERÍA SUBTERRÁNEAMINERÍA SUPERFICIAL Transporte Servicios Locomotoras (de trolley, de baterías, de aire comprimido, diesel) Carros mineros (tipo cuchara, V, U, Gable, Gramby, descarga por el fondo) Scooptram (diésel, eléctrico) Teletram Ventiladores Izaje Plano Inclinado Compresoras Bombas de agua-lodo Camión eléctrico tipo trolley Camiones de obra Volquetes Cable carril Plano inclinado Fajas transportadoras Mineroducto Generadores de electricidad Generadores de aire comprimido Relleno hidráulico Relleno Neumático Relleno en Pasta

28
