BASES DE SEGURIDAD ELECTRICA. PREVENCION DE RIESGOS ELÉCTRICOS.

Presentación del tema: "BASES DE SEGURIDAD ELECTRICA. PREVENCION DE RIESGOS ELÉCTRICOS."— Transcripción de la presentación:

1 BASES DE SEGURIDAD ELECTRICA

2 PREVENCION DE RIESGOS ELÉCTRICOS

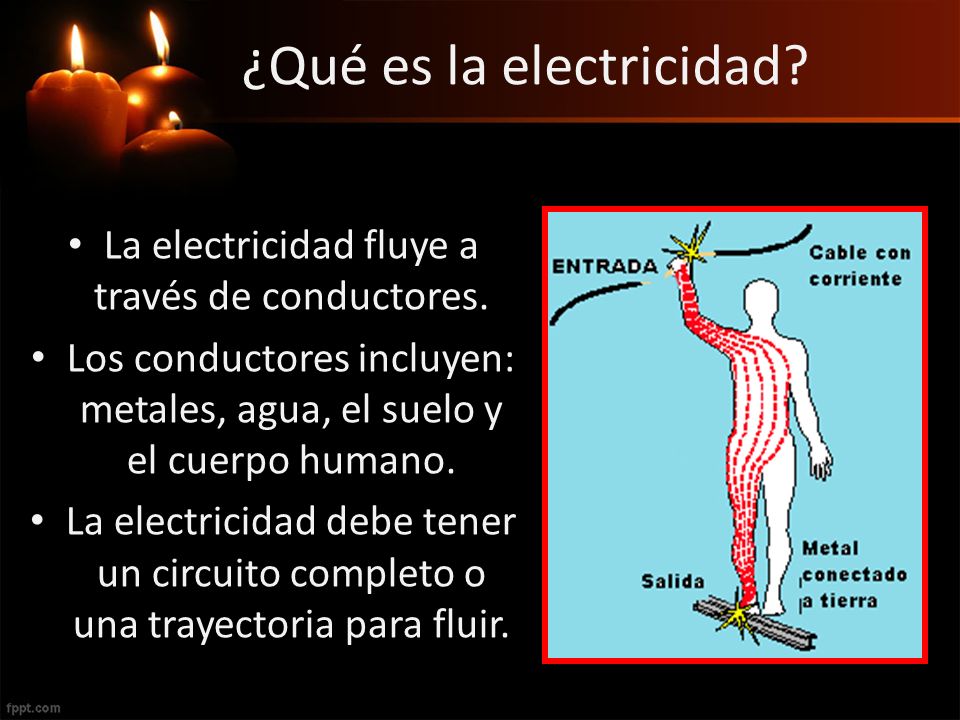

3 ¿Qué es la electricidad? La electricidad fluye a través de conductores. Los conductores incluyen: metales, agua, el suelo y el cuerpo humano. La electricidad debe tener un circuito completo o una trayectoria para fluir.

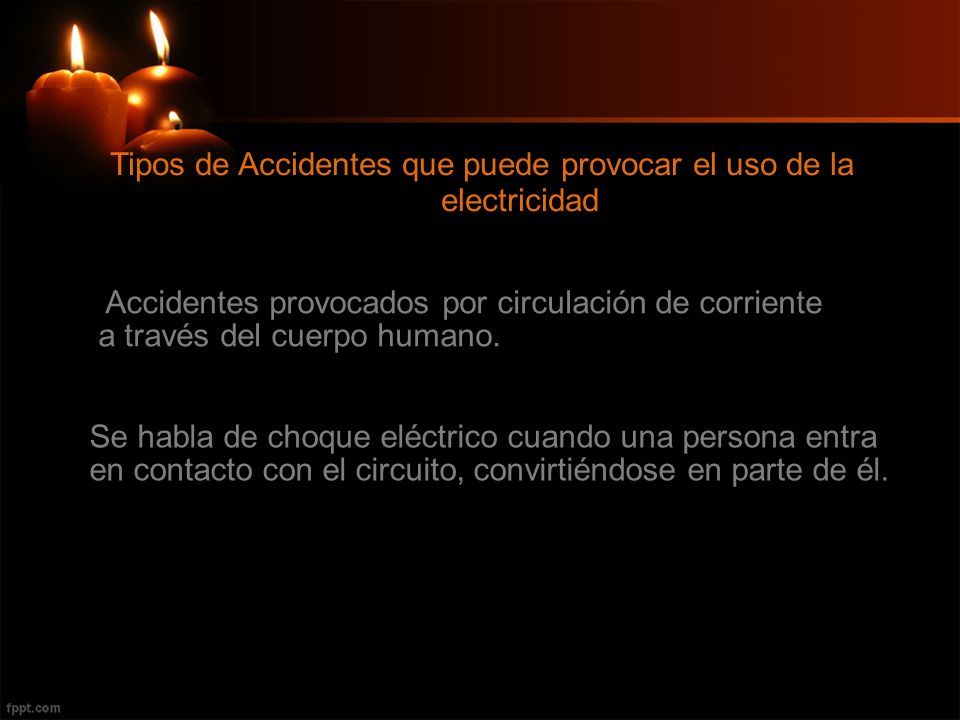

4 Tipos de Accidentes que puede provocar el uso de la electricidad Accidentes provocados por circulación de corriente a través del cuerpo humano. Se habla de choque eléctrico cuando una persona entra en contacto con el circuito, convirtiéndose en parte de él.

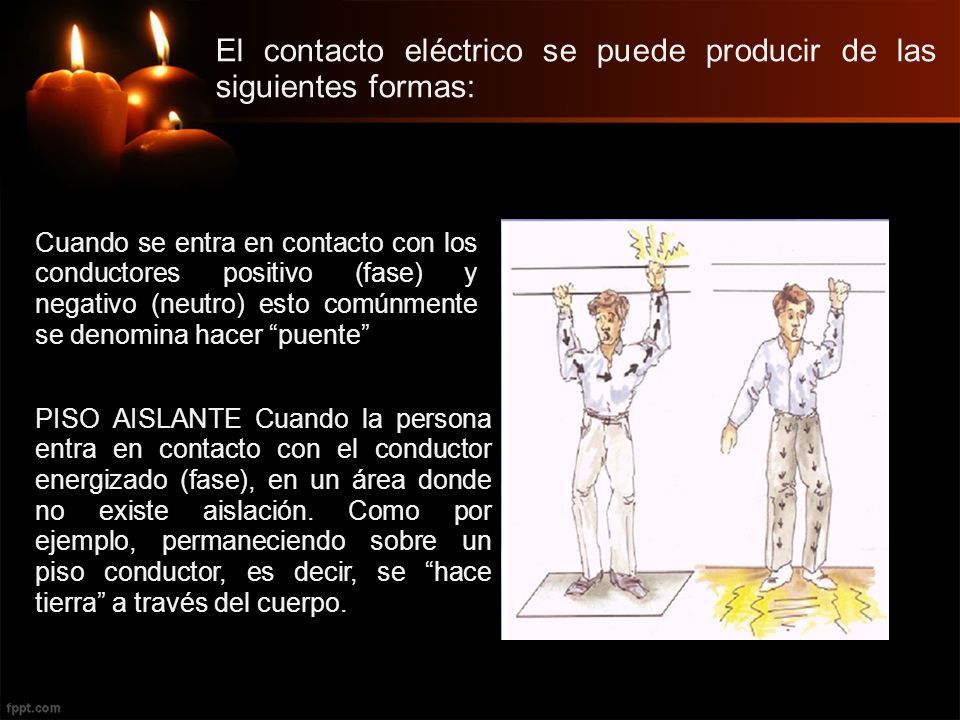

5 El contacto eléctrico se puede producir de las siguientes formas: Cuando se entra en contacto con los conductores positivo (fase) y negativo (neutro) esto comúnmente se denomina hacer “puente” PISO AISLANTE Cuando la persona entra en contacto con el conductor energizado (fase), en un área donde no existe aislación. Como por ejemplo, permaneciendo sobre un piso conductor, es decir, se “hace tierra” a través del cuerpo.

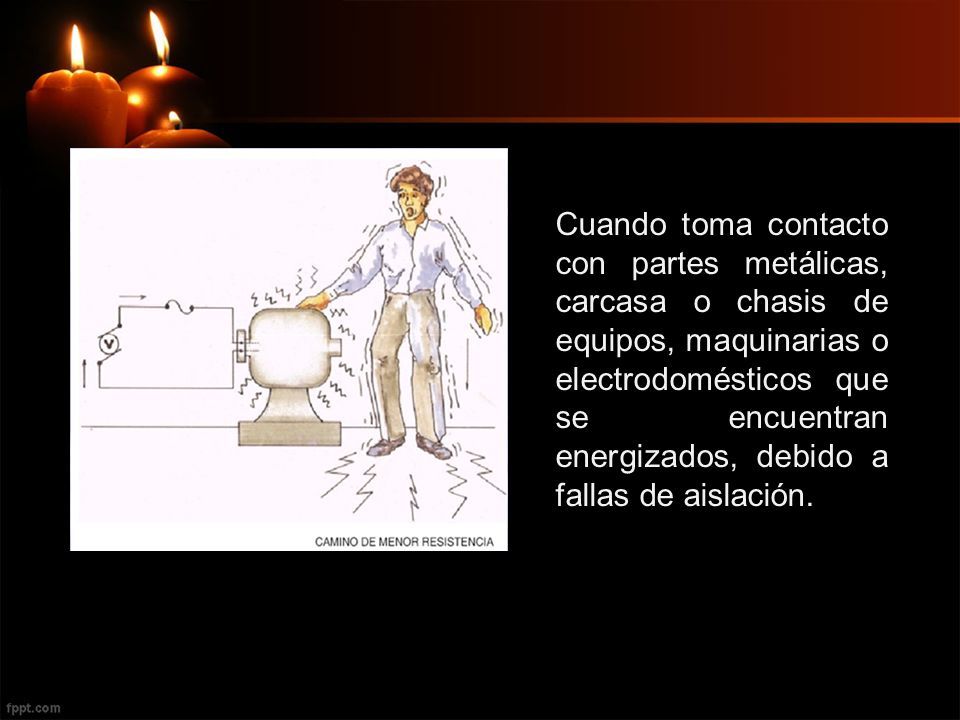

6 Cuando toma contacto con partes metálicas, carcasa o chasis de equipos, maquinarias o electrodomésticos que se encuentran energizados, debido a fallas de aislación.

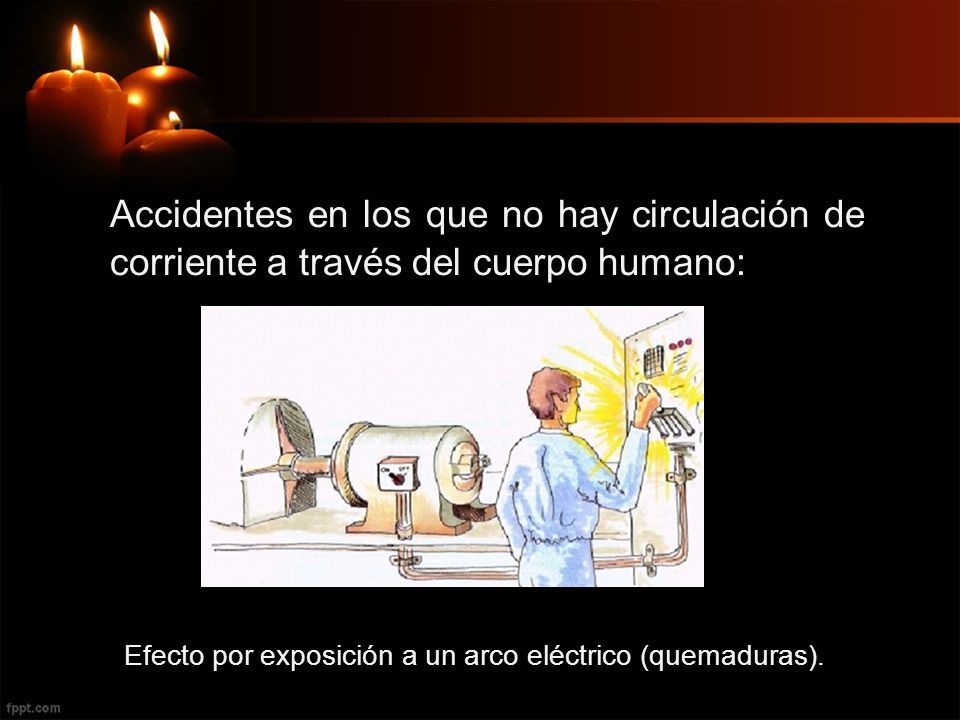

7 Accidentes en los que no hay circulación de corriente a través del cuerpo humano: Efecto por exposición a un arco eléctrico (quemaduras).

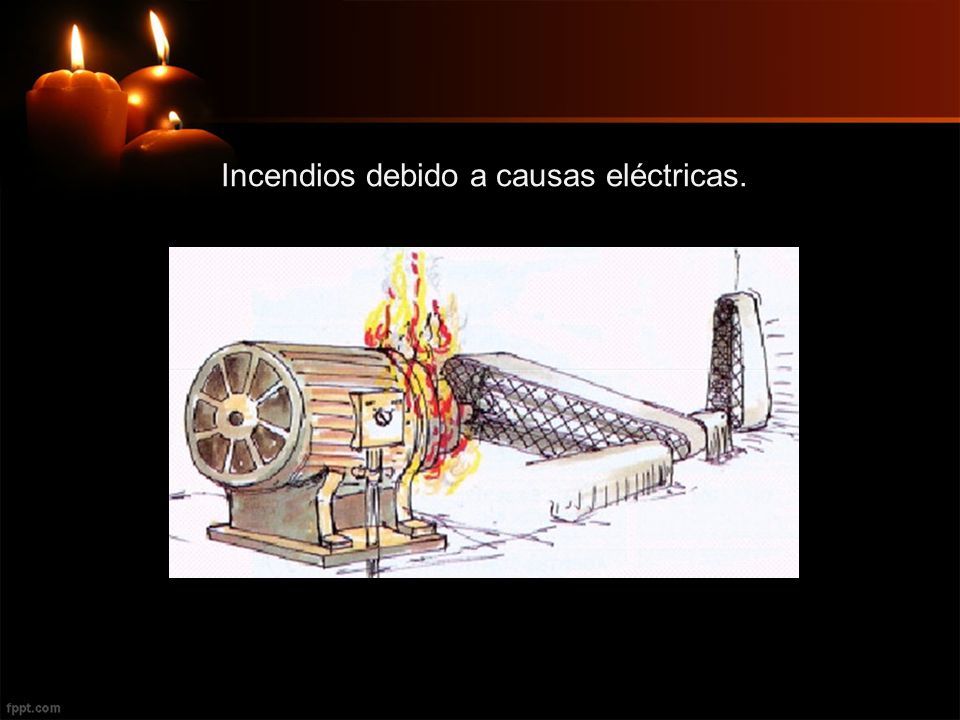

8 Incendios debido a causas eléctricas.

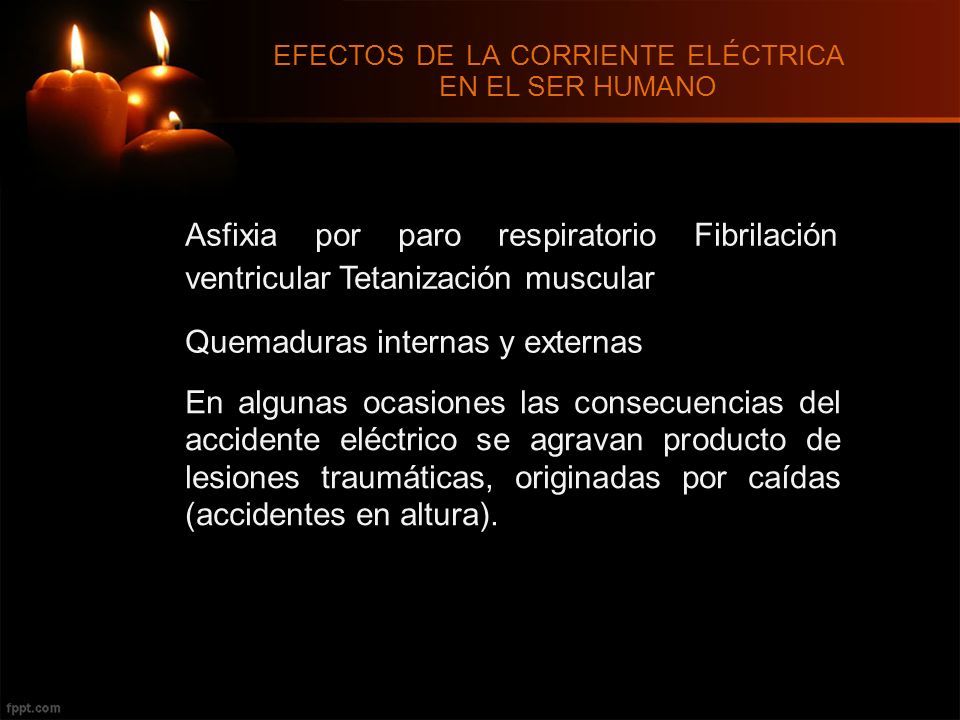

9 EFECTOS DE LA CORRIENTE ELÉCTRICA EN EL SER HUMANO Asfixia por paro respiratorio Fibrilación ventricular Tetanización muscular Quemaduras internas y externas En algunas ocasiones las consecuencias del accidente eléctrico se agravan producto de lesiones traumáticas, originadas por caídas (accidentes en altura).

10

11 Efectos de la corriente eléctrica en el ser humano  F IBRILACION VENTRICULAR: (Definición) Es un ritmo muy rápido que experimenta el corazón, caótico, groseramente irregular y multiforme, con complejos de amplitud variable y, que se origina en cualquier parte de los ventrículos.

12

13 Factores que determinan el daño en el ser humano Resistencia del individuo al paso de la corriente: la piel seca del ser humano ofrece resistencia al paso de la corriente eléctrica, pero al estar húmeda, pierde esta capacidad casi por completo. Trayecto de la corriente por el organismo: La corriente eléctrica al circular por el cuerpo puede afectar órganos vitales (cerebro, corazón, pulmones, riñones, etc.), los cuales pueden ser dañados gravemente con fatales consecuencias. Voltaje o tensión de corriente: A mayor voltaje, mayor fuerza, y por lo tanto más peligro para las personas. Tiempo de contacto: A mayor tiempo de contacto pasa más corriente por el organismo y más severos serán los daños. Intensidad o cantidad de corriente. “Es la intensidad la que mata” (D´Arsoural). El organismo humano puede soportar pequeñísima cantidad de corriente. Si se sobrepasa este límite, sobrevienen graves trastornos musculares, cardíacos y respiratorios.

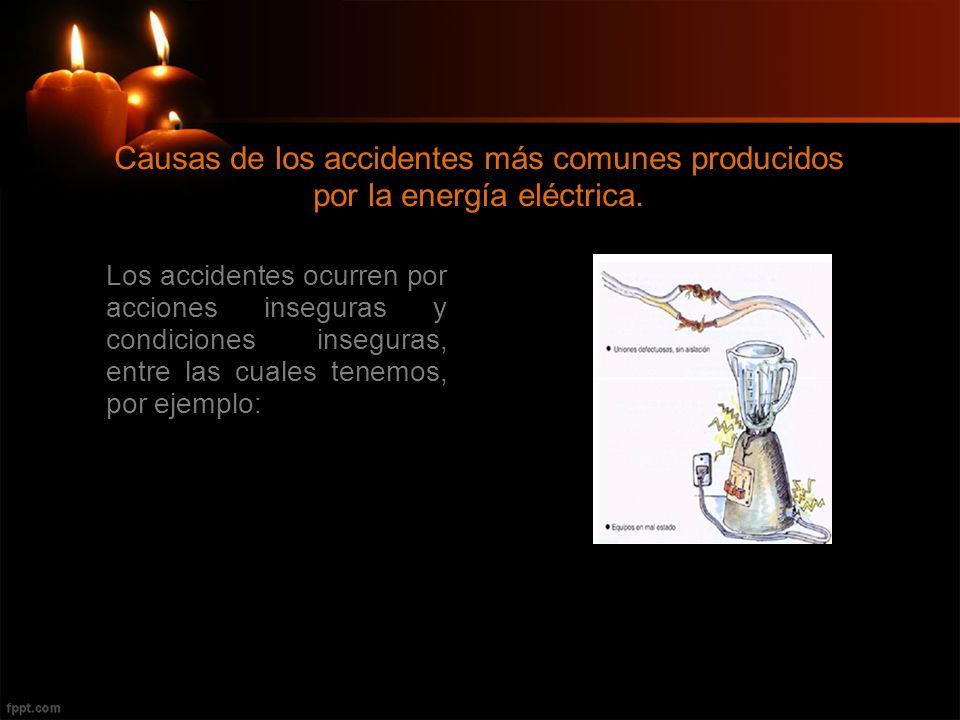

14 Causas de los accidentes más comunes producidos por la energía eléctrica. Los accidentes ocurren por acciones inseguras y condiciones inseguras, entre las cuales tenemos, por ejemplo:

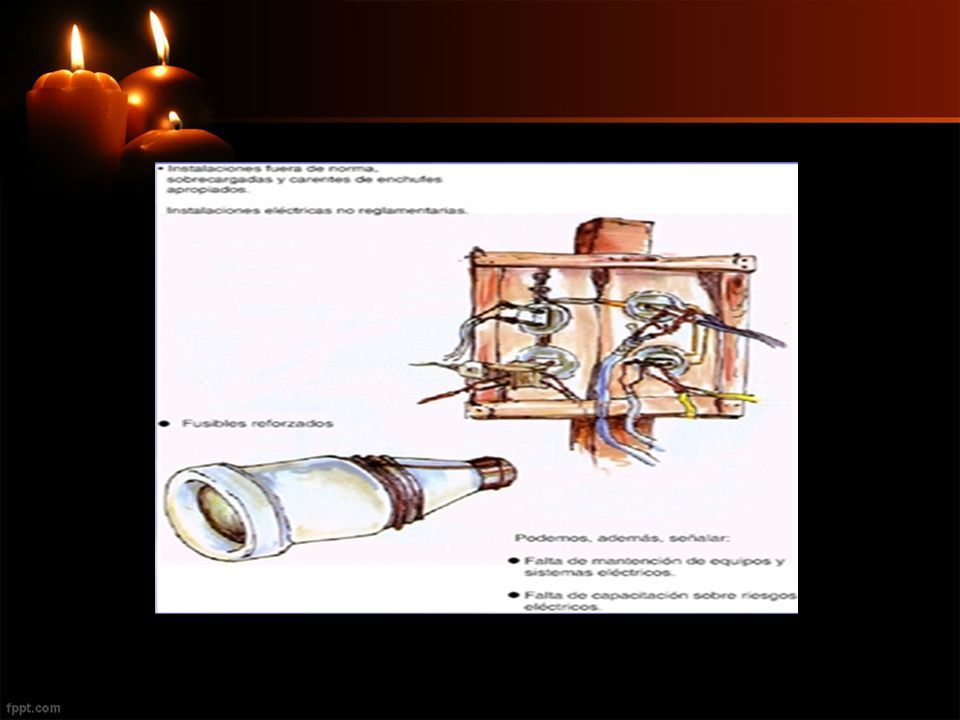

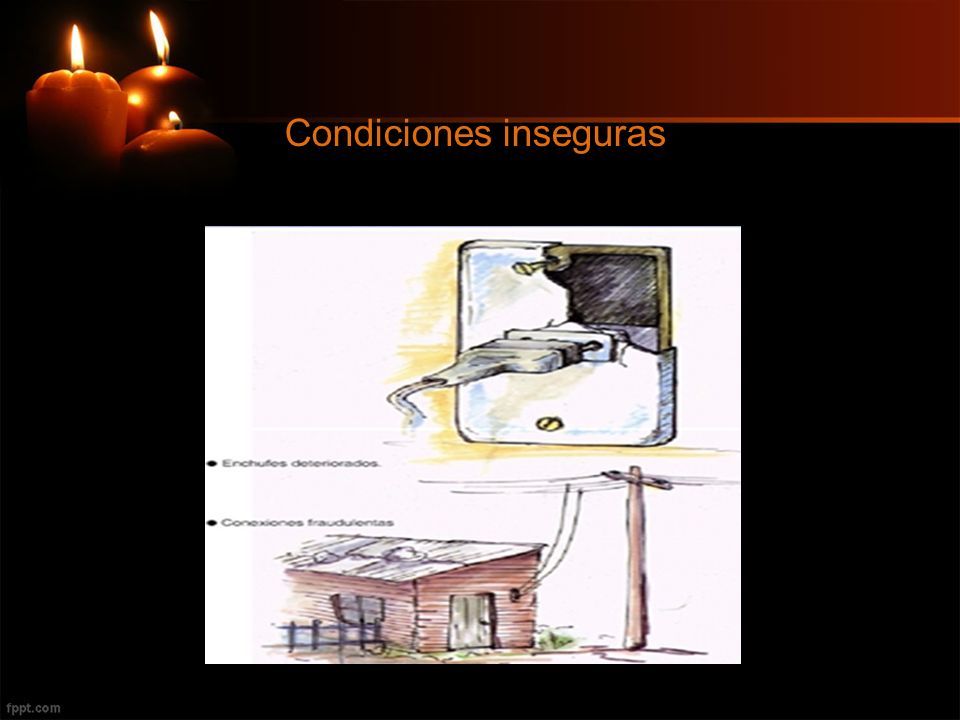

15 Condiciones inseguras

16

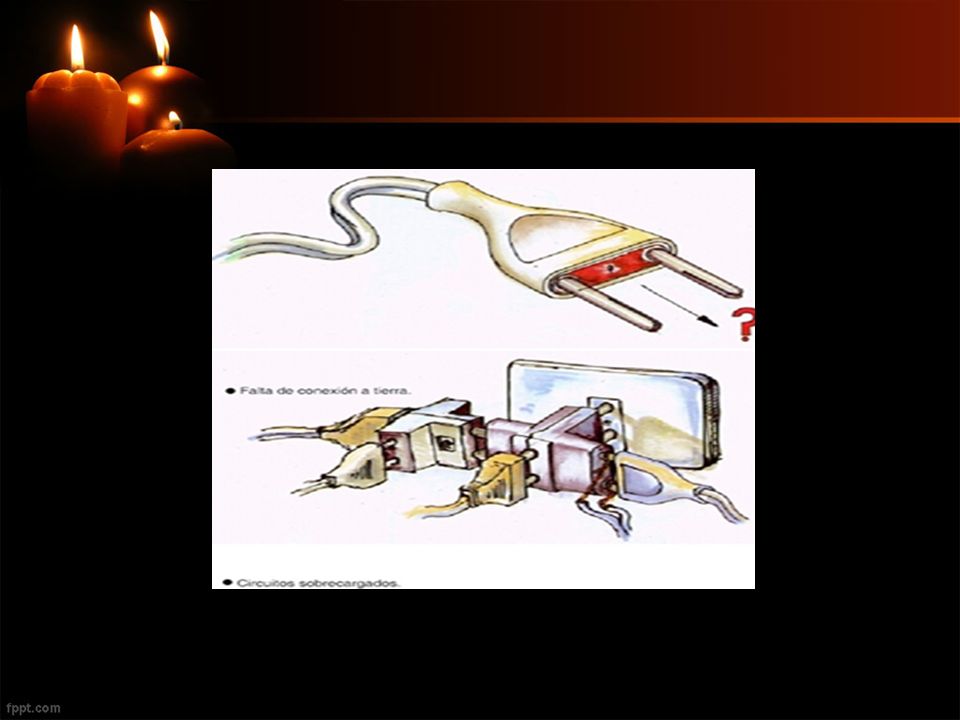

17

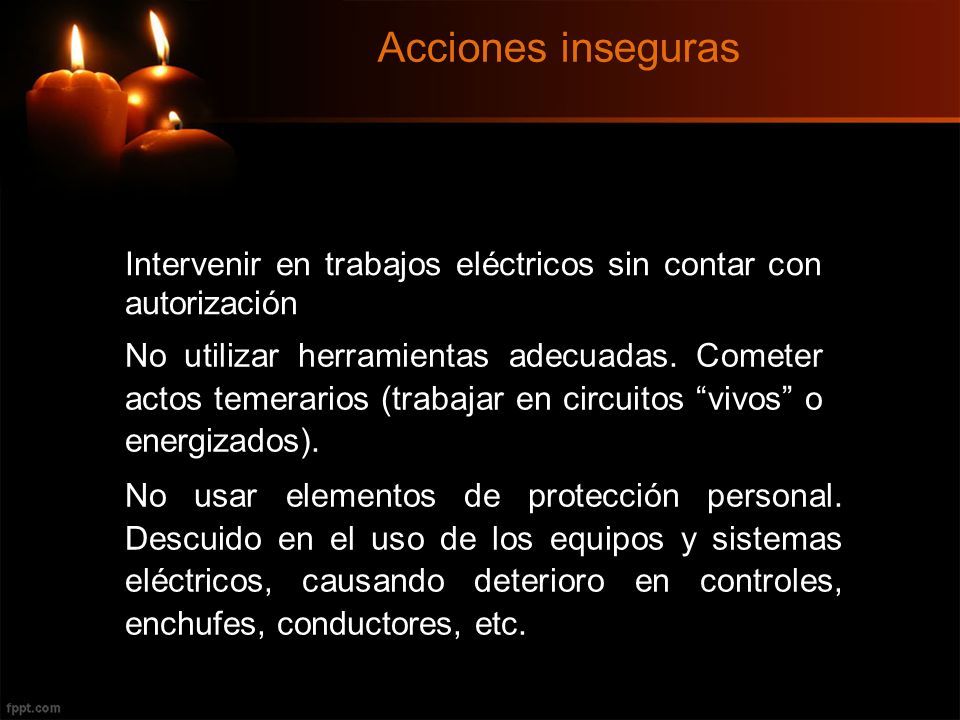

18 Acciones inseguras Intervenir en trabajos eléctricos sin contar con autorización No utilizar herramientas adecuadas. Cometer actos temerarios (trabajar en circuitos “vivos” o energizados). No usar elementos de protección personal. Descuido en el uso de los equipos y sistemas eléctricos, causando deterioro en controles, enchufes, conductores, etc.

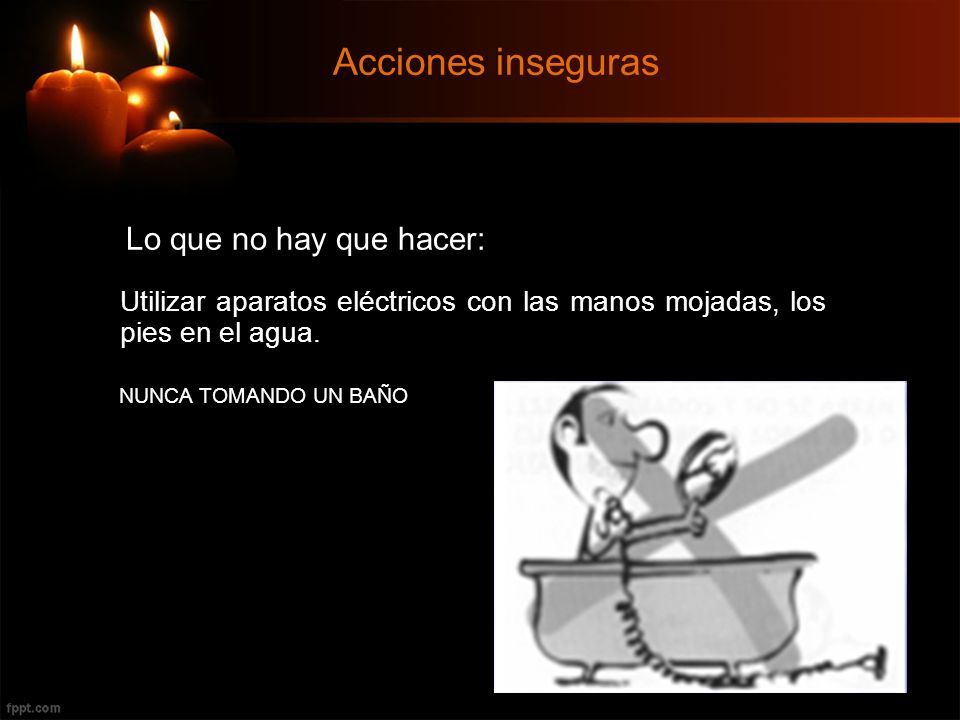

19 Acciones inseguras Lo que no hay que hacer: Utilizar aparatos eléctricos con las manos mojadas, los pies en el agua. NUNCA TOMANDO UN BAÑO

20 Acciones inseguras Limpiar o cambiar un accesorio de un aparato sin desconectarlo previamente

21 Acciones inseguras Realizar reparaciones sin cortar la corriente en un automático. Para cambiar una bombilla cortar el interruptor no es suficiente.

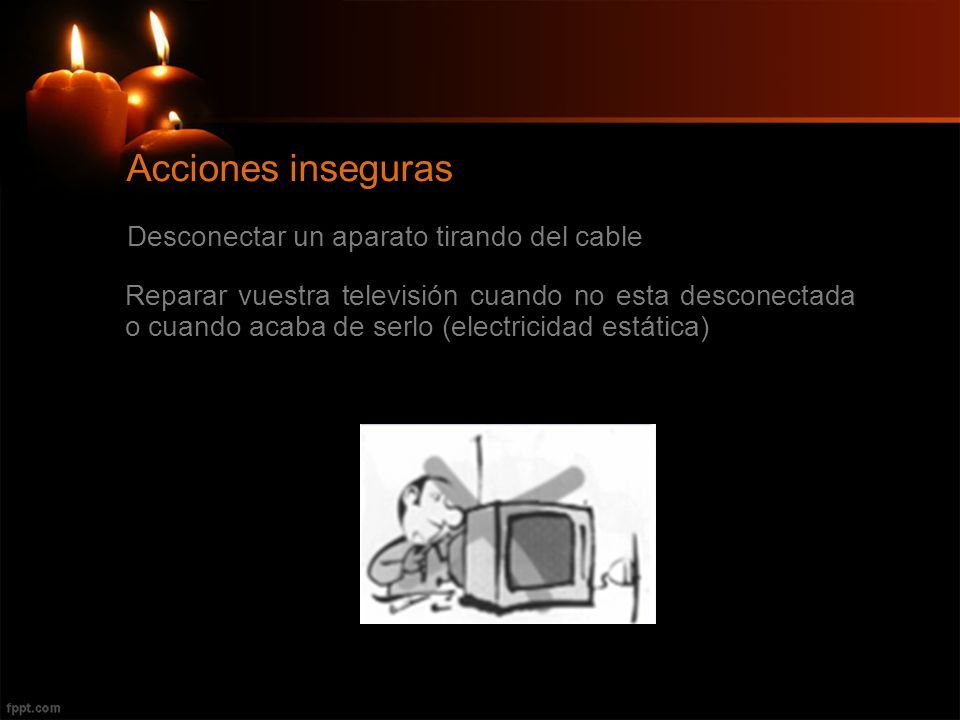

22 Acciones inseguras Desconectar un aparato tirando del cable Reparar vuestra televisión cuando no esta desconectada o cuando acaba de serlo (electricidad estática)

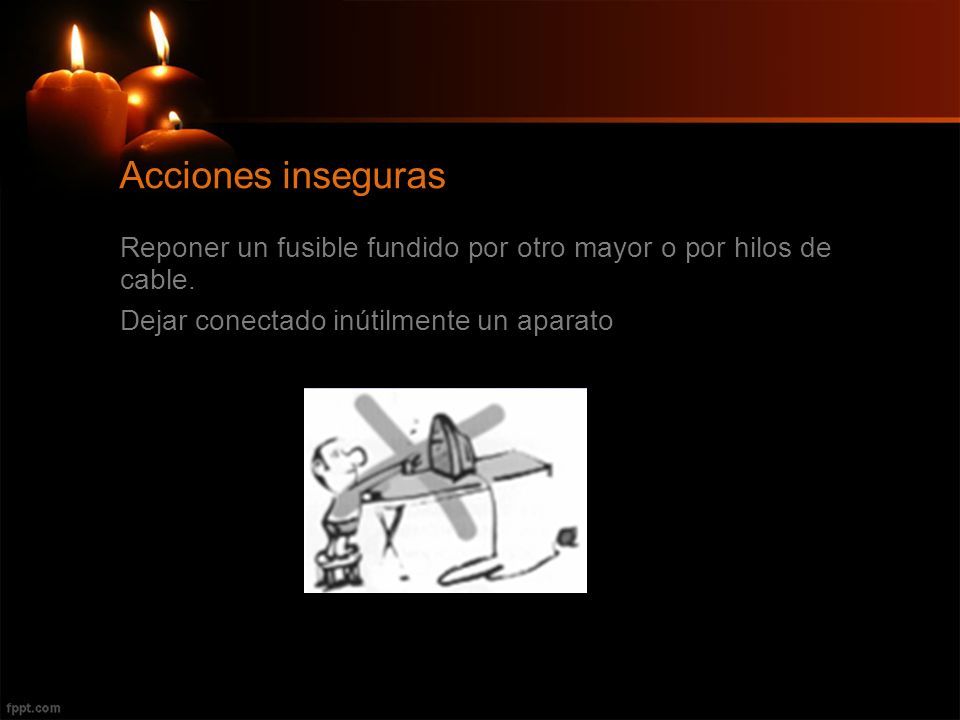

23 Acciones inseguras Reponer un fusible fundido por otro mayor o por hilos de cable. Dejar conectado inútilmente un aparato

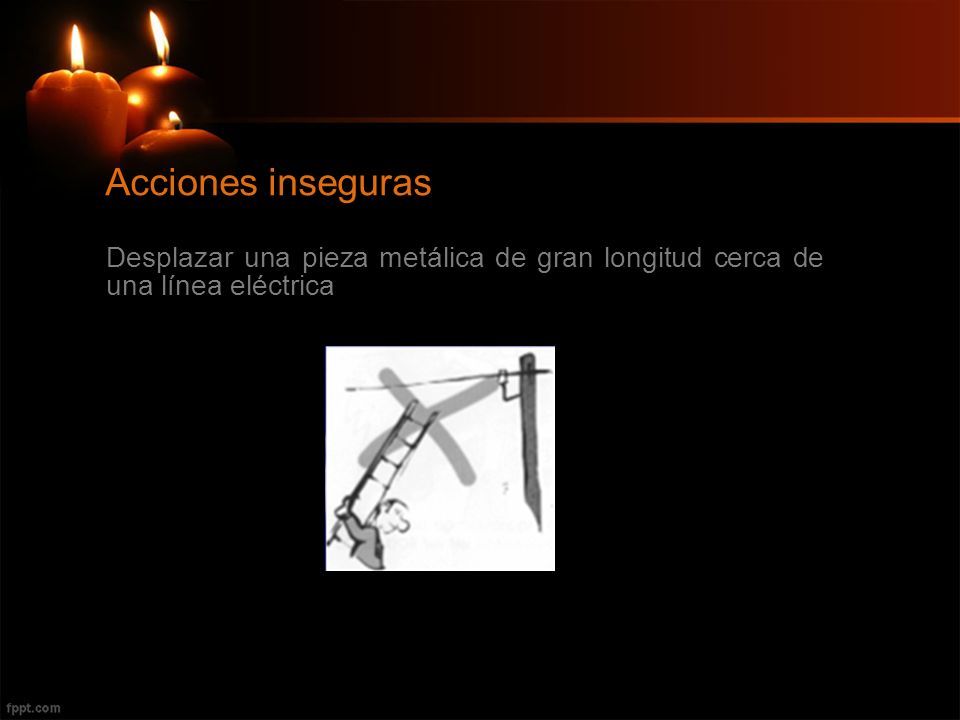

24 Acciones inseguras Desplazar una pieza metálica de gran longitud cerca de una línea eléctrica

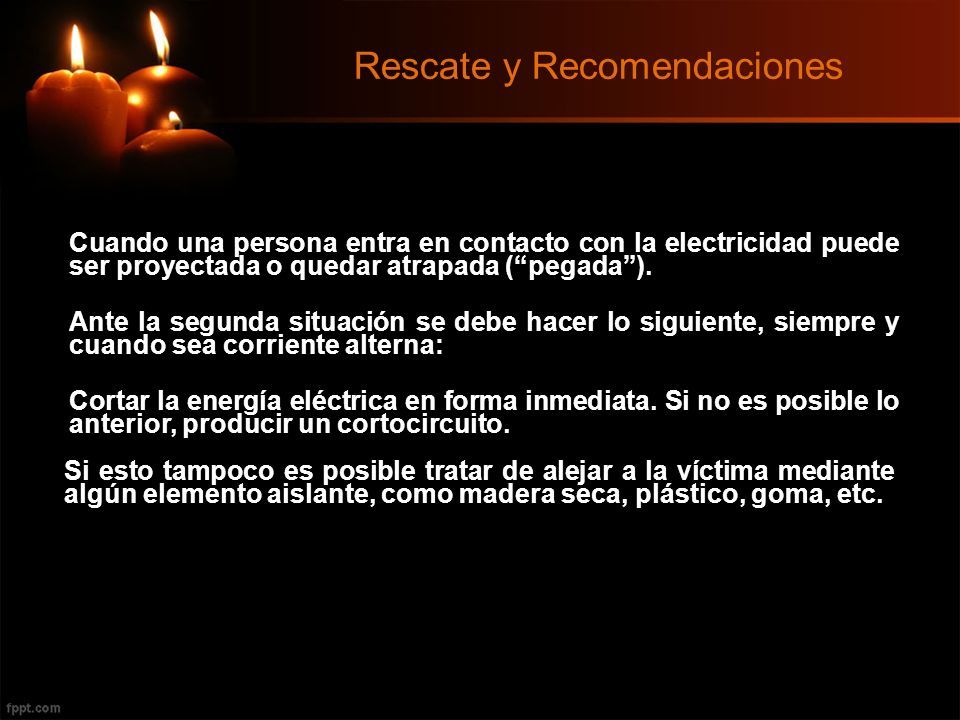

25 Rescate y Recomendaciones Cuando una persona entra en contacto con la electricidad puede ser proyectada o quedar atrapada (“pegada”). Ante la segunda situación se debe hacer lo siguiente, siempre y cuando sea corriente alterna: Cortar la energía eléctrica en forma inmediata. Si no es posible lo anterior, producir un cortocircuito. Si esto tampoco es posible tratar de alejar a la víctima mediante algún elemento aislante, como madera seca, plástico, goma, etc.

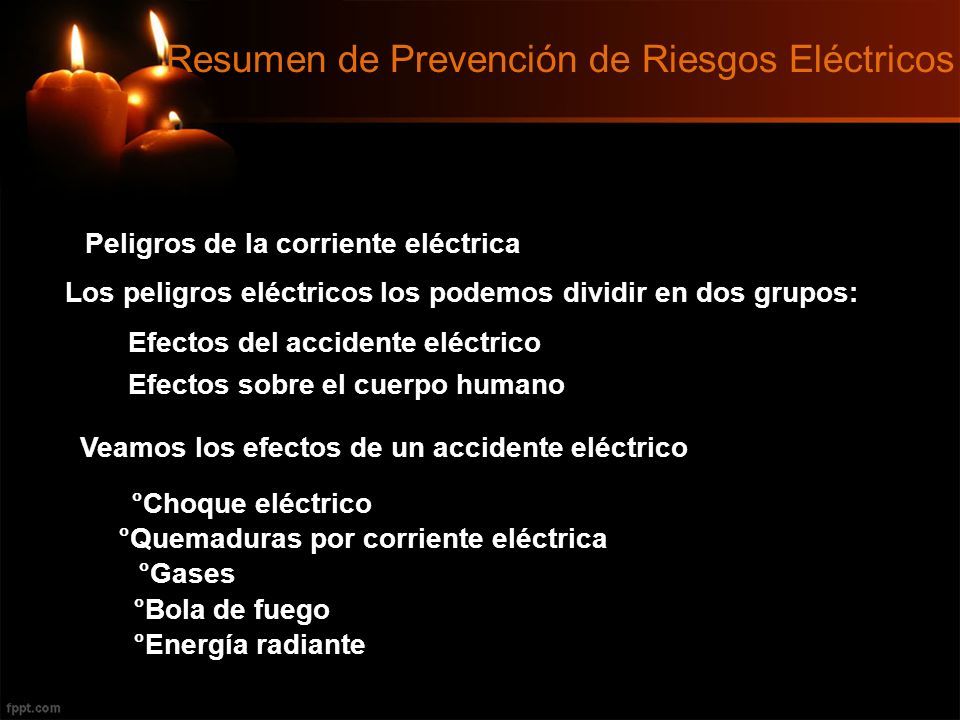

26 Resumen de Prevención de Riesgos Eléctricos Peligros de la corriente eléctrica Veamos los efectos de un accidente eléctrico Los peligros eléctricos los podemos dividir en dos grupos: °Choque eléctrico °Quemaduras por corriente eléctrica °Gases Efectos del accidente eléctrico °Bola de fuego °Energía radiante Efectos sobre el cuerpo humano

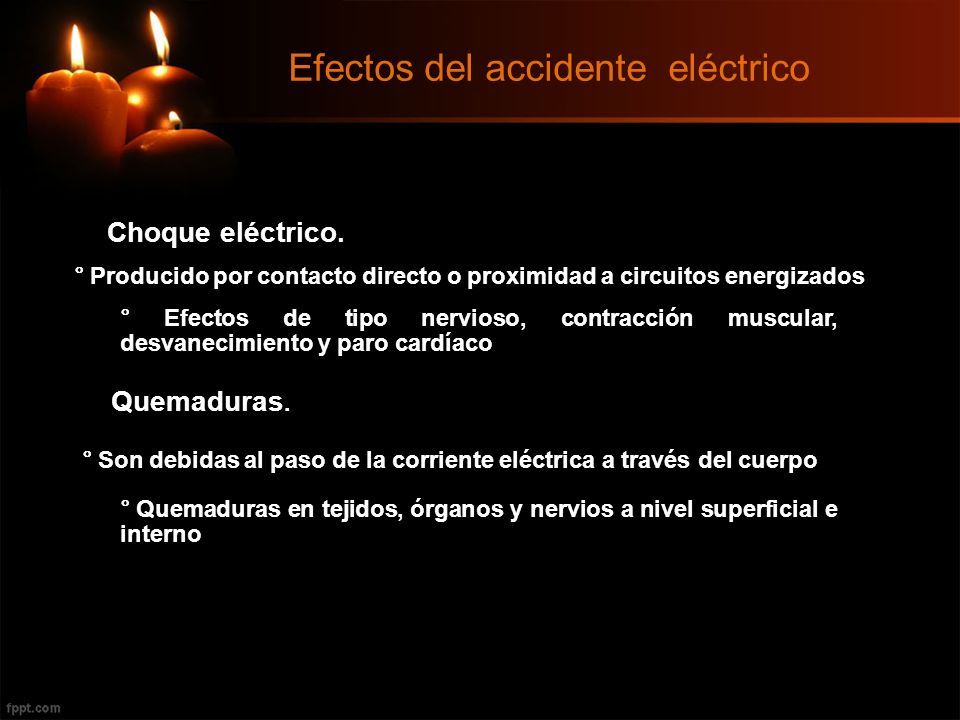

27 Efectos del accidente eléctrico Choque eléctrico. Quemaduras. ° Producido por contacto directo o proximidad a circuitos energizados ° Son debidas al paso de la corriente eléctrica a través del cuerpo ° Efectos de tipo nervioso, contracción muscular, desvanecimiento y paro cardíaco ° Quemaduras en tejidos, órganos y nervios a nivel superficial e interno

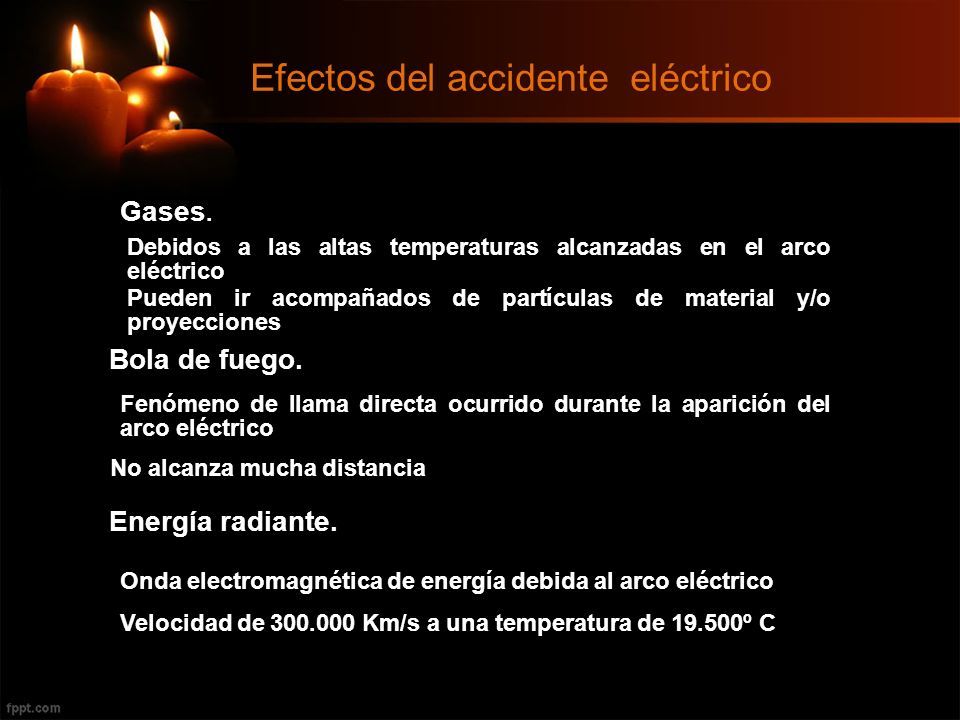

28 Efectos del accidente eléctrico Bola de fuego. Fenómeno de llama directa ocurrido durante la aparición del arco eléctrico Gases. Debidos a las altas temperaturas alcanzadas en el arco eléctrico No alcanza mucha distancia Pueden ir acompañados de partículas de material y/o proyecciones Energía radiante. Onda electromagnética de energía debida al arco eléctrico Velocidad de 300.000 Km/s a una temperatura de 19.500º C

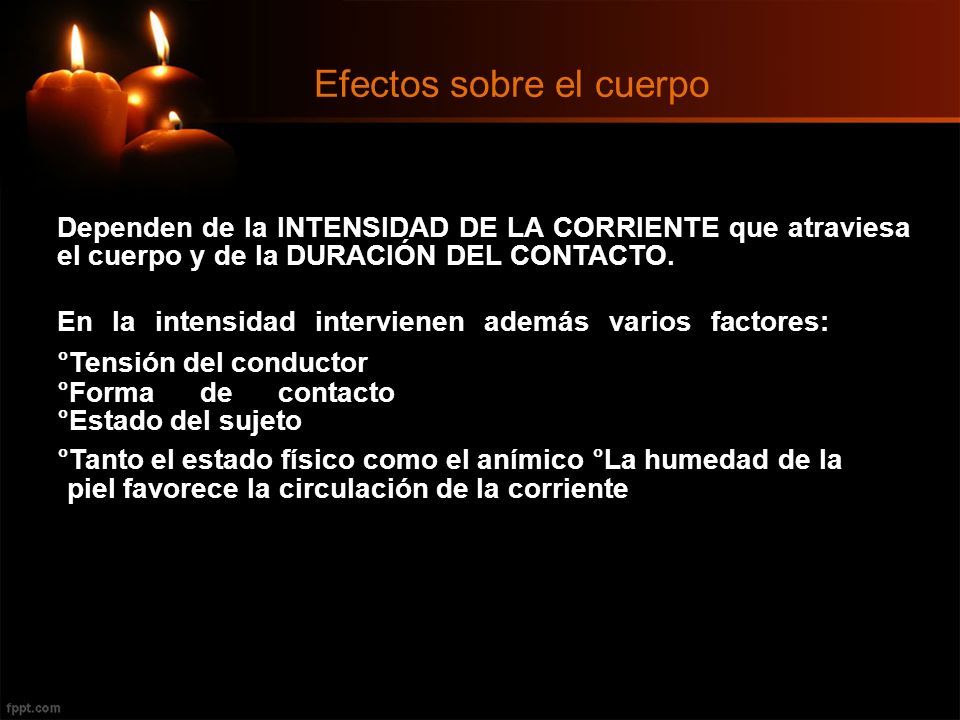

29 Efectos sobre el cuerpo Dependen de la INTENSIDAD DE LA CORRIENTE que atraviesa el cuerpo y de la DURACIÓN DEL CONTACTO. En la intensidad intervienen además varios factores: °Tensión del conductor °Forma de contacto °Estado del sujeto °Tanto el estado físico como el anímico °La humedad de la piel favorece la circulación de la corriente

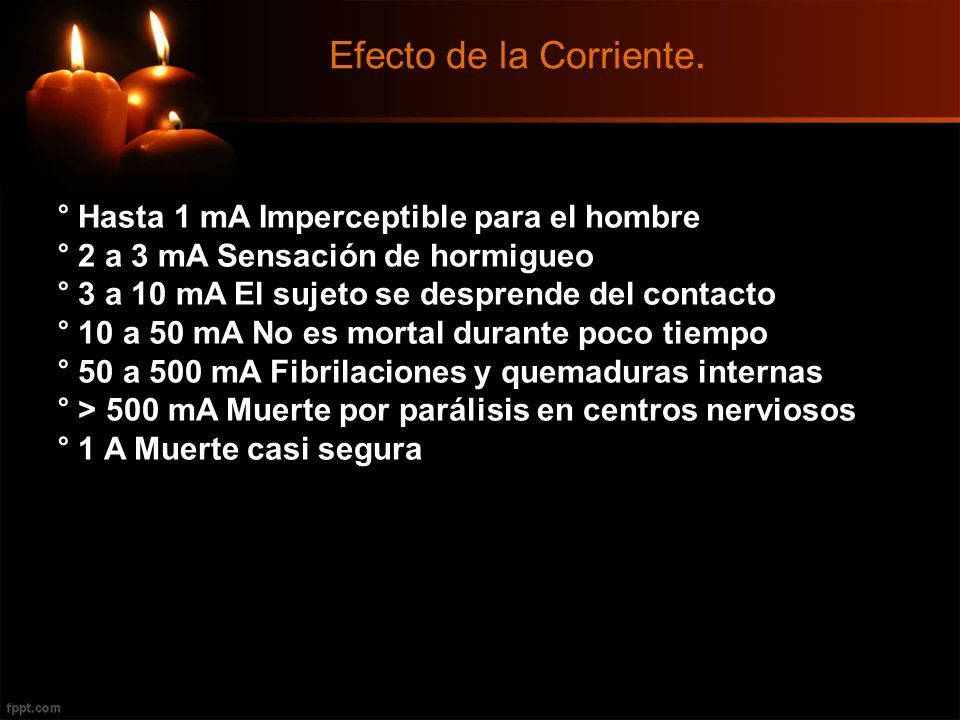

30 Efecto de la Corriente. ° Hasta 1 mA Imperceptible para el hombre ° 2 a 3 mA Sensación de hormigueo ° 3 a 10 mA El sujeto se desprende del contacto ° 10 a 50 mA No es mortal durante poco tiempo ° 50 a 500 mA Fibrilaciones y quemaduras internas ° > 500 mA Muerte por parálisis en centros nerviosos ° 1 A Muerte casi segura

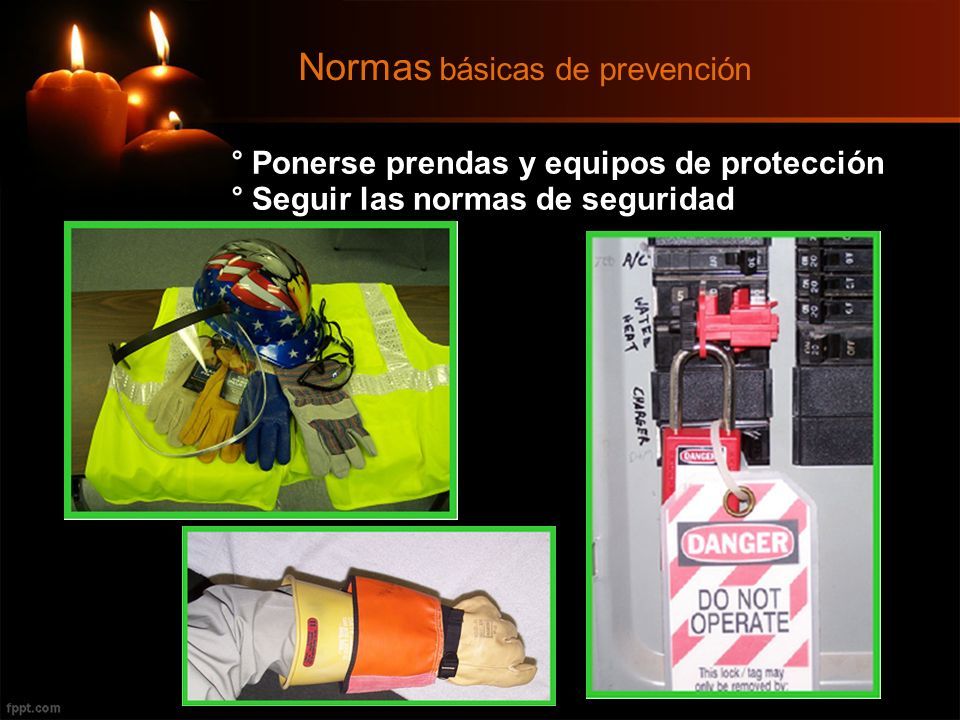

31 Normas básicas de prevención ° Ponerse prendas y equipos de protección ° Seguir las normas de seguridad

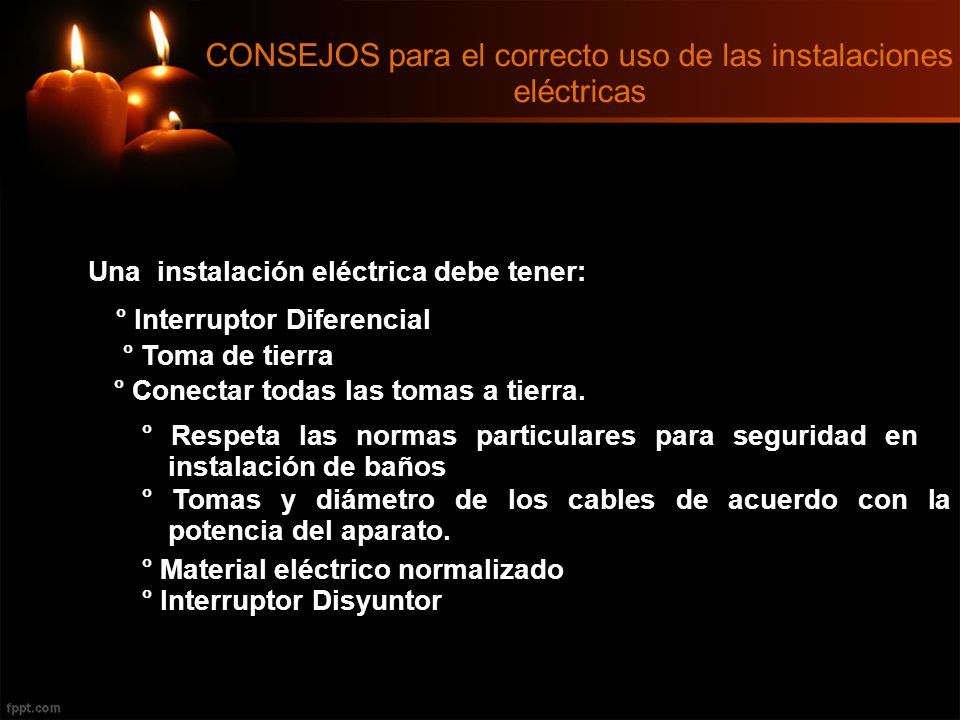

32 CONSEJOS para el correcto uso de las instalaciones eléctricas Una instalación eléctrica debe tener: ° Interruptor Diferencial ° Toma de tierra ° Conectar todas las tomas a tierra. ° Respeta las normas particulares para seguridad en instalación de baños ° Tomas y diámetro de los cables de acuerdo con la potencia del aparato. ° Material eléctrico normalizado ° Interruptor Disyuntor

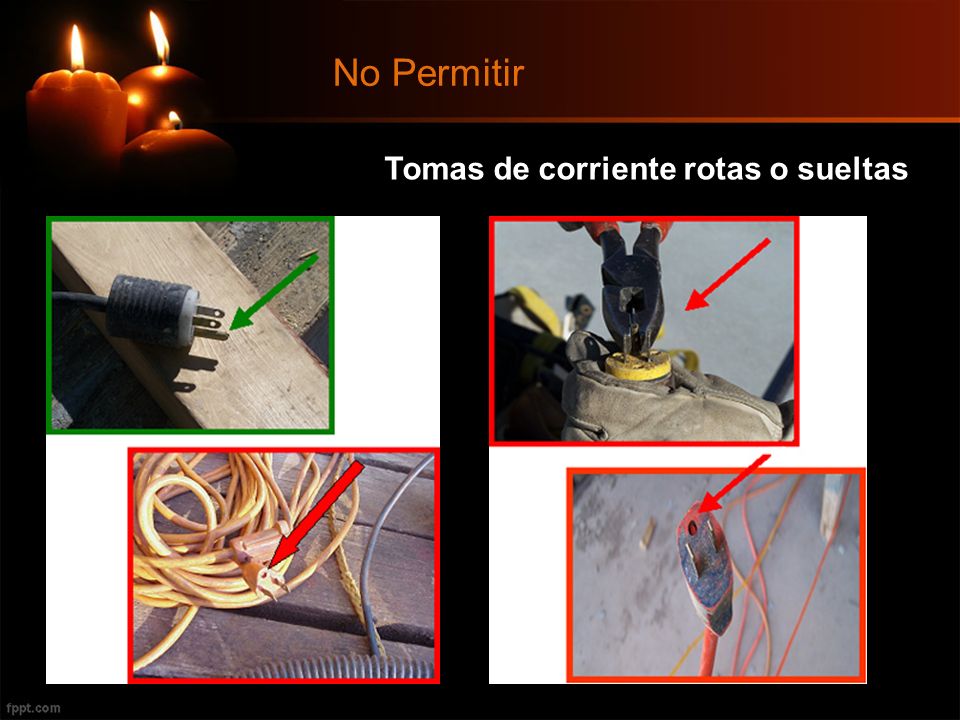

33 No Permitir Tomas de corriente rotas o sueltas

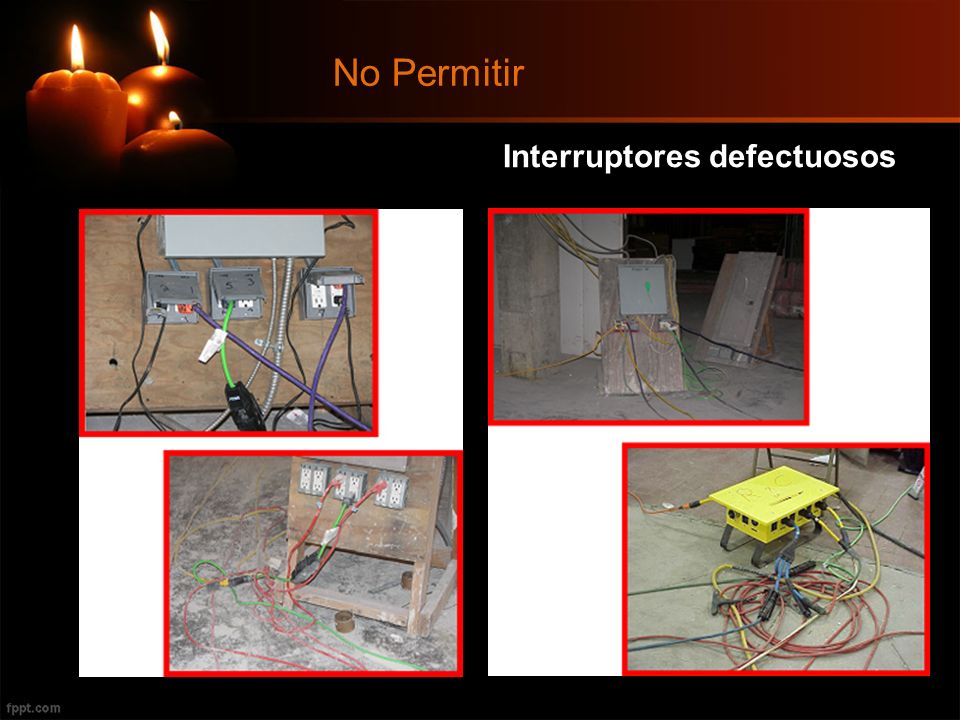

34 No Permitir Interruptores defectuosos

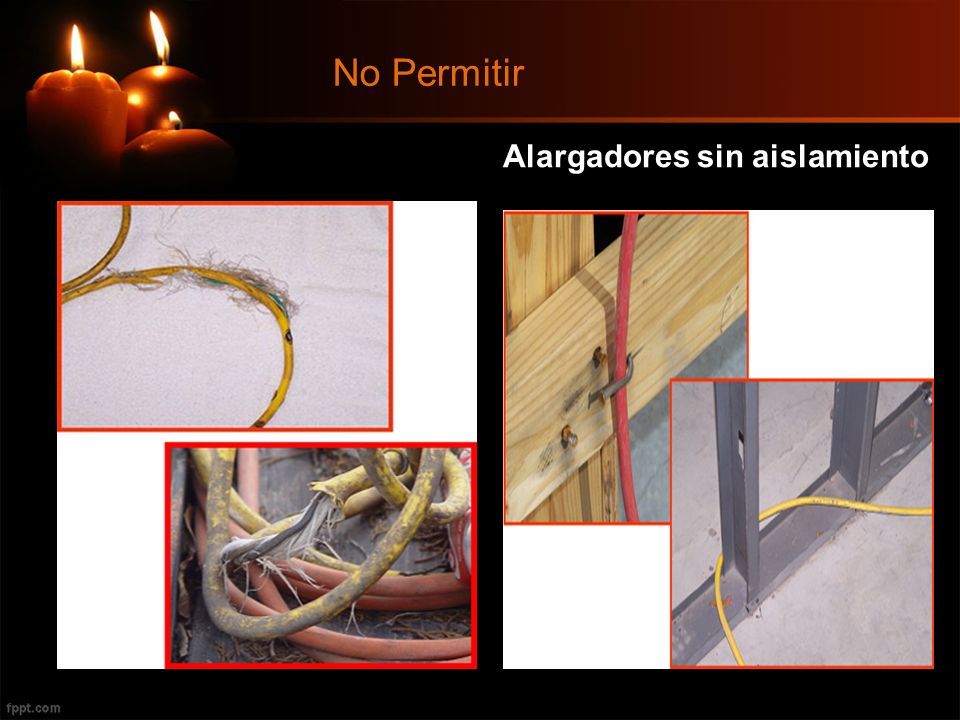

35 No Permitir Alargadores sin aislamiento

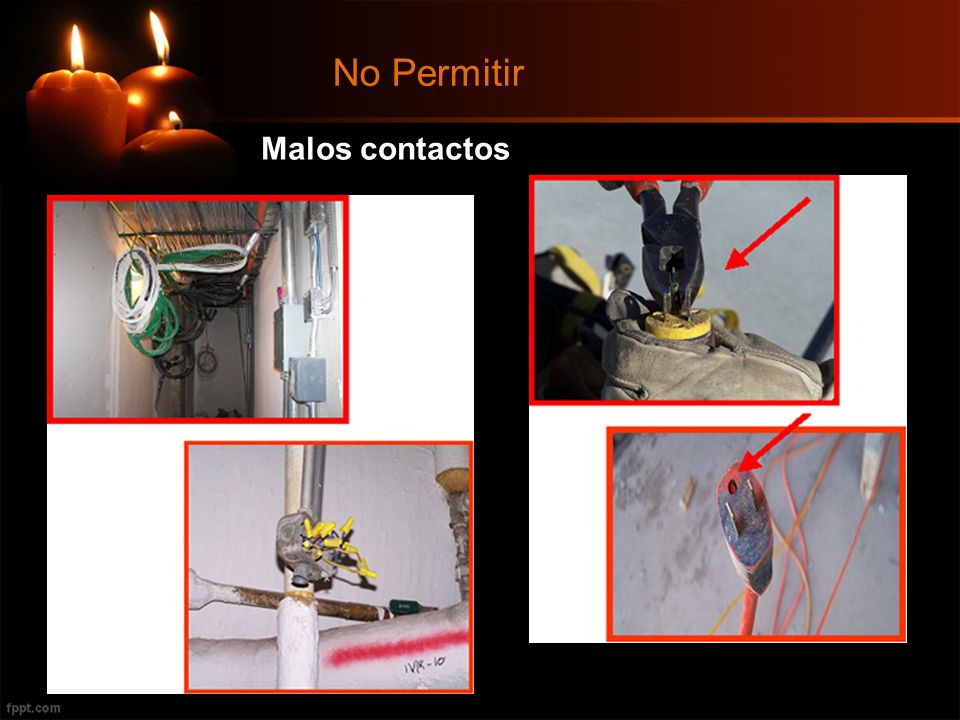

36 No Permitir Malos contactos

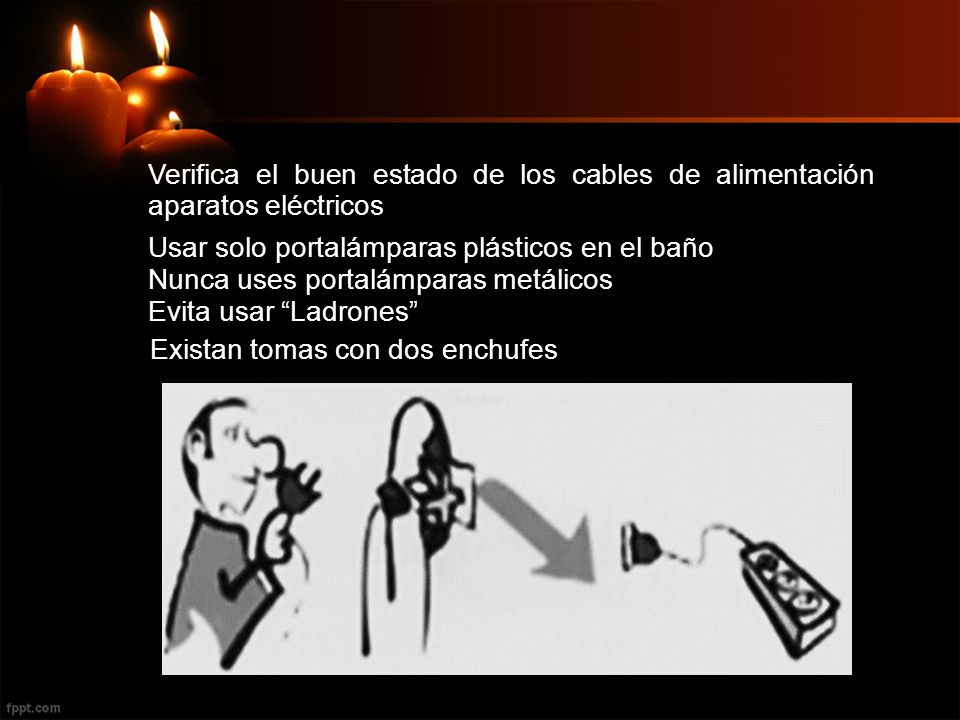

37 Verifica el buen estado de los cables de alimentación aparatos eléctricos Usar solo portalámparas plásticos en el baño Nunca uses portalámparas metálicos Evita usar “Ladrones” Existan tomas con dos enchufes

38 Para un buen uso No abuzar de los alargadores o prolongadores y no los dejes enchufado sin un equipo conectado

39 Un alargador debe estar siempre equipado con °Una toma macho en un lado °Una toma hembra en la otra °Nunca dos tomas machos

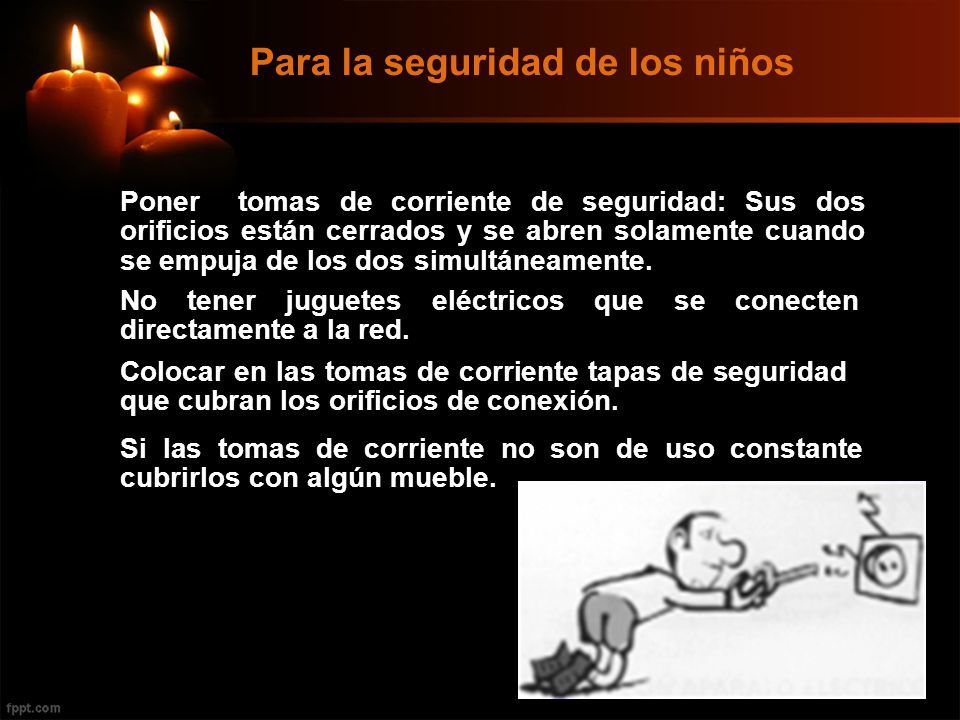

40 Para la seguridad de los niños Poner tomas de corriente de seguridad: Sus dos orificios están cerrados y se abren solamente cuando se empuja de los dos simultáneamente. No tener juguetes eléctricos que se conecten directamente a la red. Colocar en las tomas de corriente tapas de seguridad que cubran los orificios de conexión. Si las tomas de corriente no son de uso constante cubrirlos con algún mueble.
