1 ESPECIALIDAD DE MANTENIMIENTO INDUSTRIAL T. P. y Lic. Miller Rodríguez G. 2017 SECRETARIA DE EDUCACION DISTRITAL, BOGOTA D.C.

2 LA ELECTRICIDAD EN EL MANTENIMIENTO INDUSTRIAL

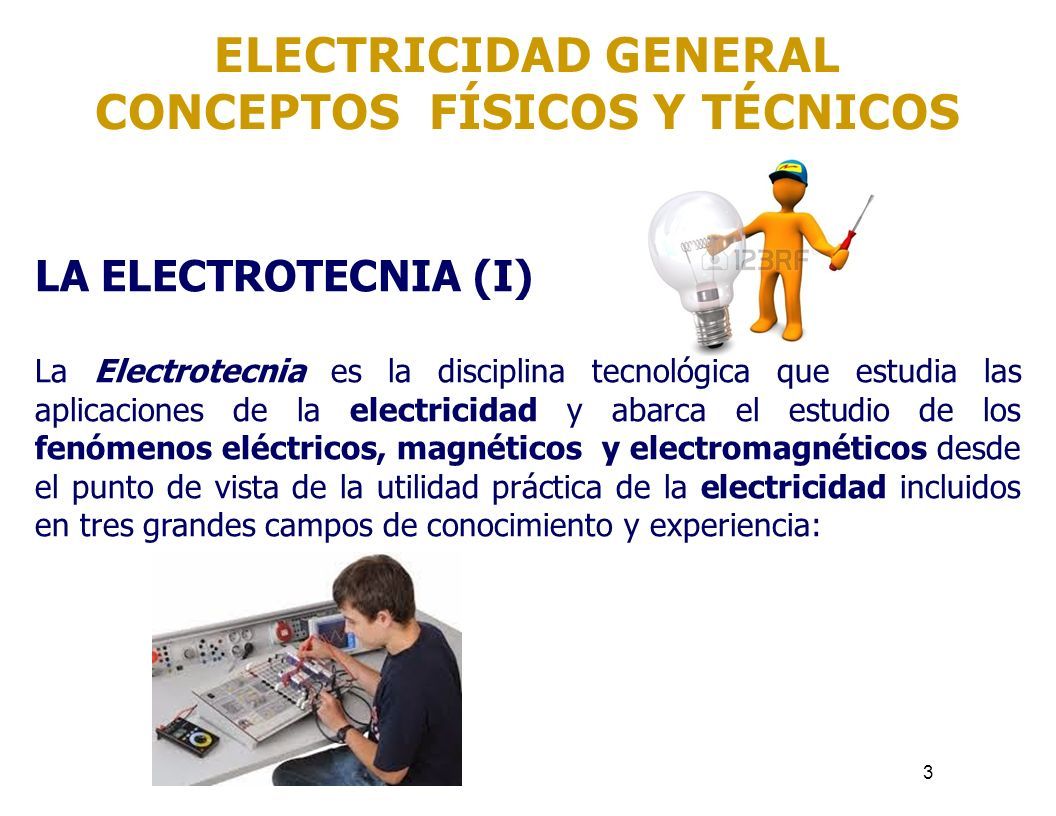

3 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 3 LA ELECTROTECNIA (I) La Electrotecnia es la disciplina tecnológica que estudia las aplicaciones de la electricidad y abarca el estudio de los fenómenos eléctricos, magnéticos y electromagnéticos desde el punto de vista de la utilidad práctica de la electricidad incluidos en tres grandes campos de conocimiento y experiencia:

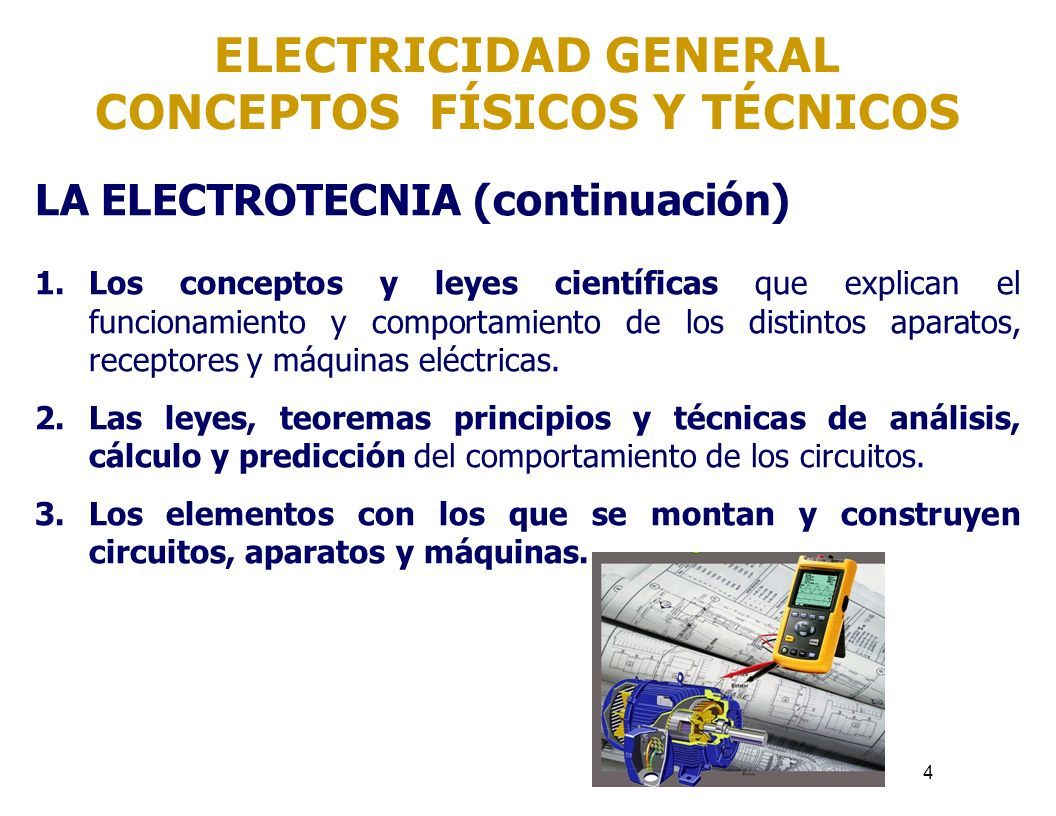

4 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 4 LA ELECTROTECNIA (continuación) 1.Los conceptos y leyes científicas que explican el funcionamiento y comportamiento de los distintos aparatos, receptores y máquinas eléctricas. 2.Las leyes, teoremas principios y técnicas de análisis, cálculo y predicción del comportamiento de los circuitos. 3.Los elementos con los que se montan y construyen circuitos, aparatos y máquinas.

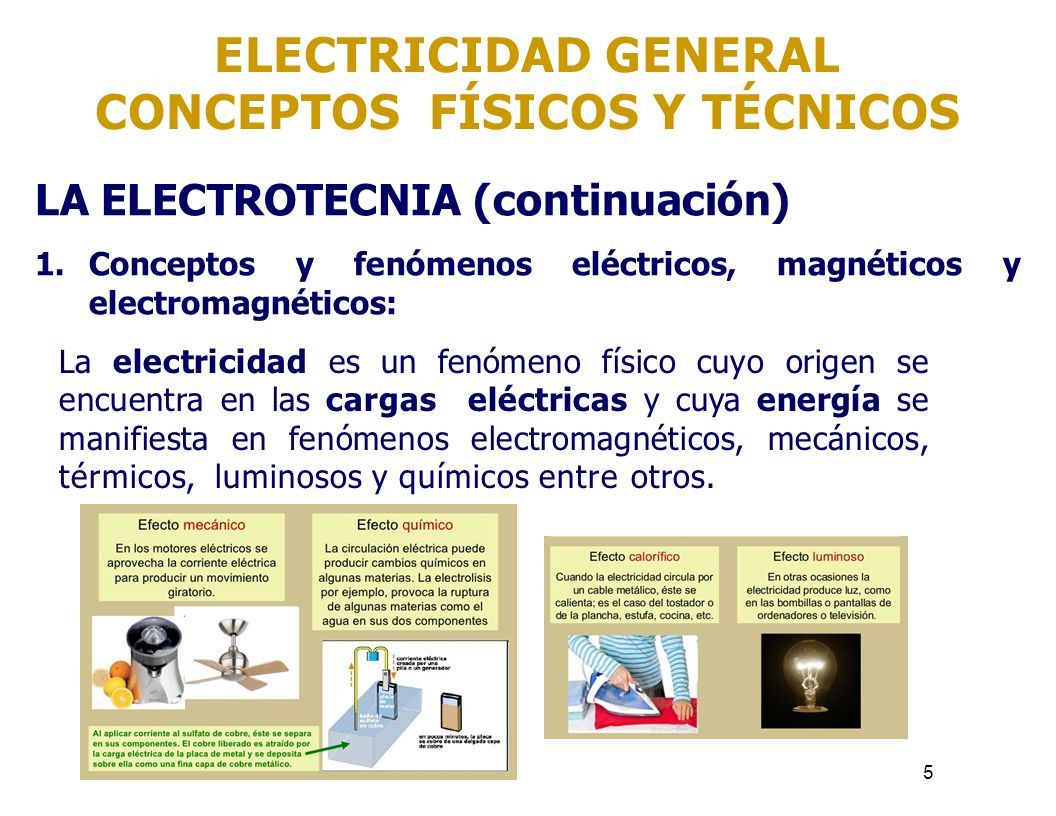

5 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 5 LA ELECTROTECNIA (continuación) 1.Conceptos y fenómenos eléctricos, magnéticos y electromagnéticos: La electricidad es un fenómeno físico cuyo origen se encuentra en las cargas eléctricas y cuya energía se manifiesta en fenómenos electromagnéticos, mecánicos, térmicos, luminosos y químicos entre otros.

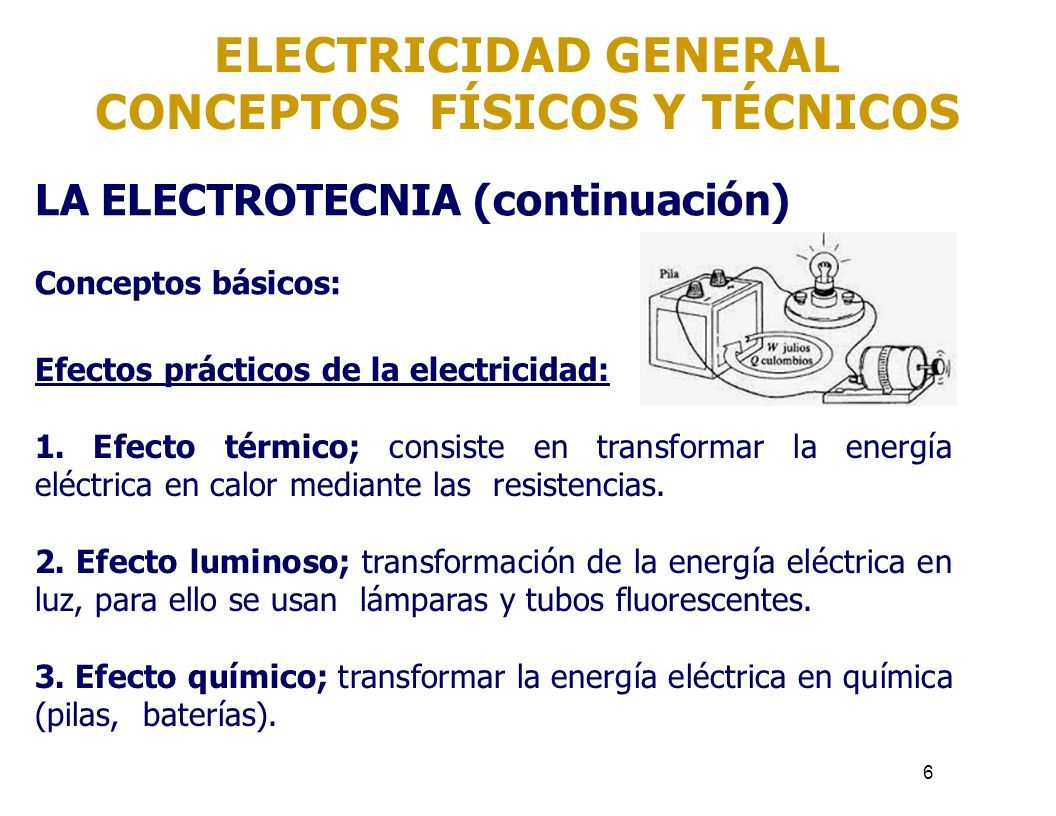

6 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 6 LA ELECTROTECNIA (continuación) Conceptos básicos: Efectos prácticos de la electricidad: 1. Efecto térmico; consiste en transformar la energía eléctrica en calor mediante las resistencias. 2. Efecto luminoso; transformación de la energía eléctrica en luz, para ello se usan lámparas y tubos fluorescentes. 3. Efecto químico; transformar la energía eléctrica en química (pilas, baterías).

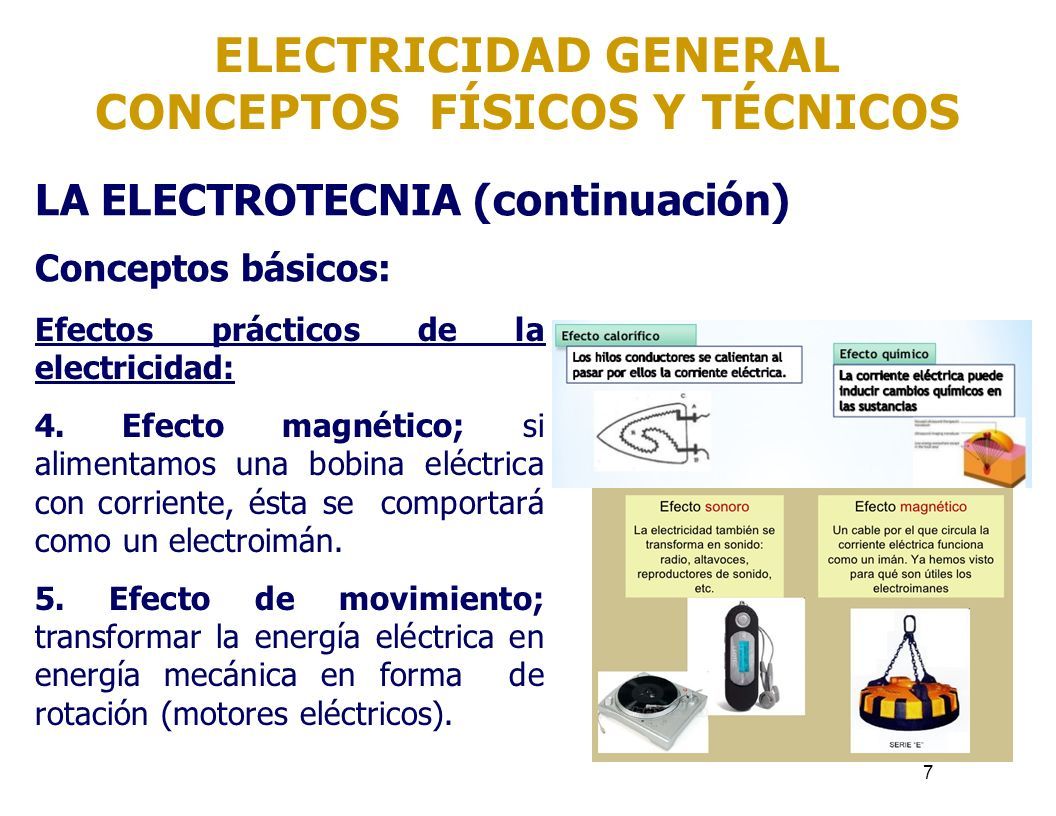

7 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 7 LA ELECTROTECNIA (continuación) Conceptos básicos: Efectos prácticos de la electricidad: 4. Efecto magnético; si alimentamos una bobina eléctrica con corriente, ésta se comportará como un electroimán. 5. Efecto de movimiento; transformar la energía eléctrica en energía mecánica en forma de rotación (motores eléctricos).

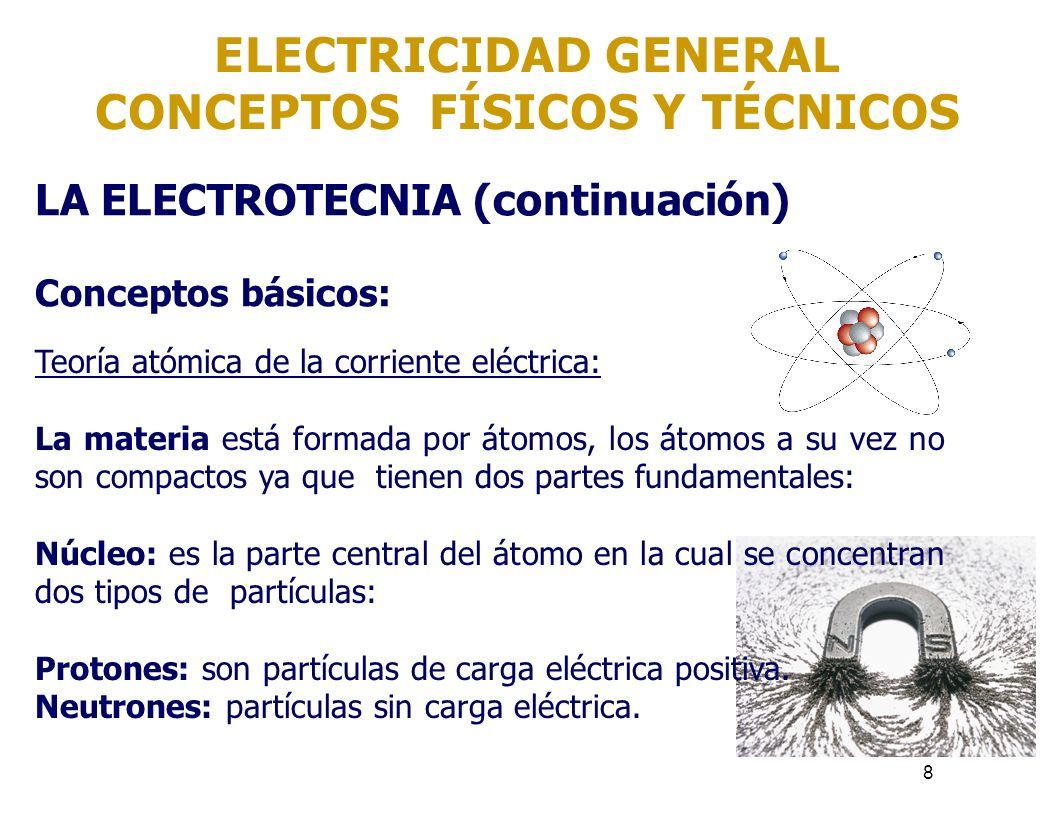

8 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 8 LA ELECTROTECNIA (continuación) Conceptos básicos: Teoría atómica de la corriente eléctrica: La materia está formada por átomos, los átomos a su vez no son compactos ya que tienen dos partes fundamentales: Núcleo: es la parte central del átomo en la cual se concentran dos tipos de partículas: Protones: son partículas de carga eléctrica positiva. Neutrones: partículas sin carga eléctrica.

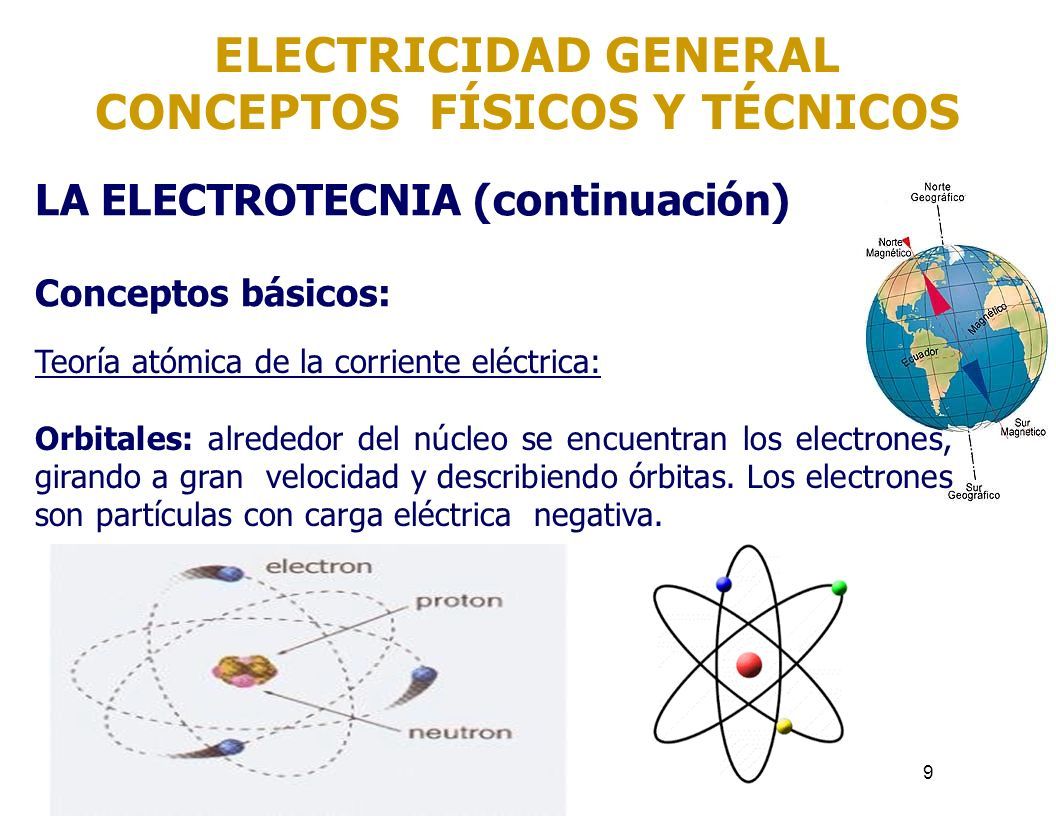

9 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 9 LA ELECTROTECNIA (continuación) Conceptos básicos: Teoría atómica de la corriente eléctrica: Orbitales: alrededor del núcleo se encuentran los electrones, girando a gran velocidad y describiendo órbitas. Los electrones son partículas con carga eléctrica negativa.

10 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 10 LA ELECTROTECNIA (continuación) Conceptos básicos: Teoría atómica de la corriente eléctrica: La única diferencia entre un neutrón y un protón, es que el neutrón no tiene carga eléctrica, mientras que el protón, por su parte, posee una unidad de carga positiva y es muy pequeño, el electrón es la parte negativa. Por su parte el electrón tiene un diámetro mayor que el protón y es más ligero. Los electrones son más fáciles de mover. Son partículas que participan activamente en el flujo o transferencia de energía eléctrica.

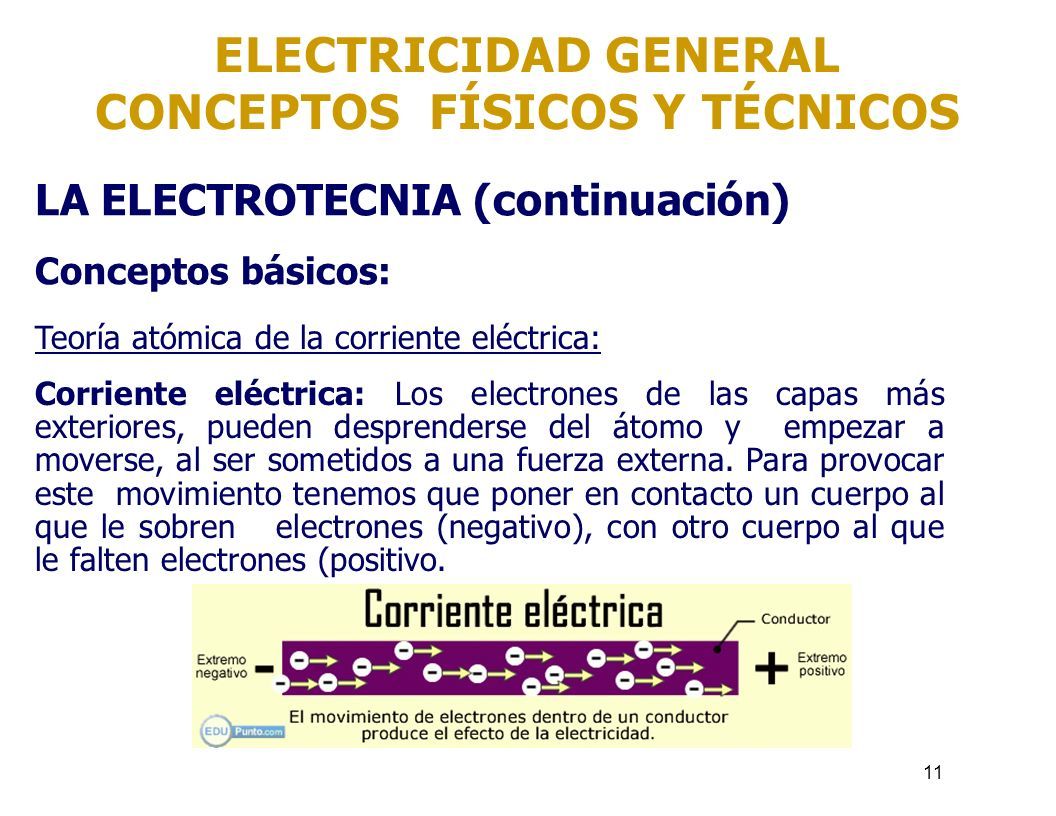

11 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 11 LA ELECTROTECNIA (continuación) Conceptos básicos: Teoría atómica de la corriente eléctrica: Corriente eléctrica: Los electrones de las capas más exteriores, pueden desprenderse del átomo y empezar a moverse, al ser sometidos a una fuerza externa. Para provocar este movimiento tenemos que poner en contacto un cuerpo al que le sobren electrones (negativo), con otro cuerpo al que le falten electrones (positivo.

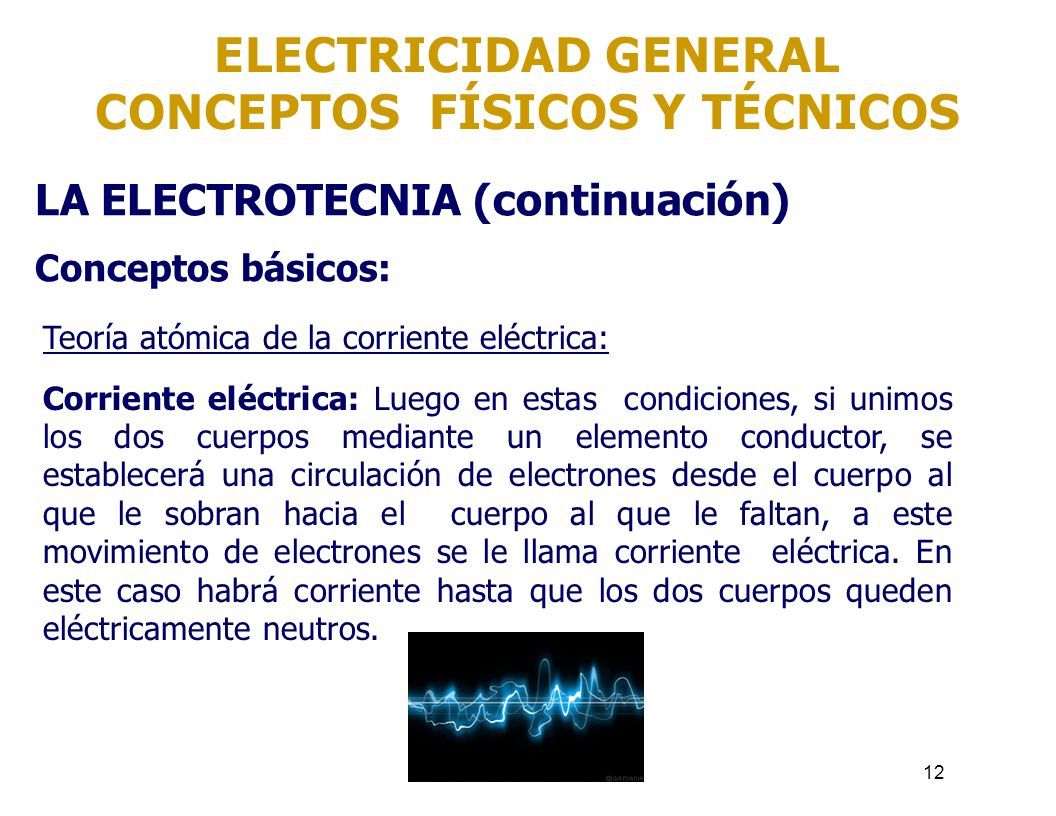

12 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 12 LA ELECTROTECNIA (continuación) Conceptos básicos: Teoría atómica de la corriente eléctrica: Corriente eléctrica: Luego en estas condiciones, si unimos los dos cuerpos mediante un elemento conductor, se establecerá una circulación de electrones desde el cuerpo al que le sobran hacia el cuerpo al que le faltan, a este movimiento de electrones se le llama corriente eléctrica. En este caso habrá corriente hasta que los dos cuerpos queden eléctricamente neutros.

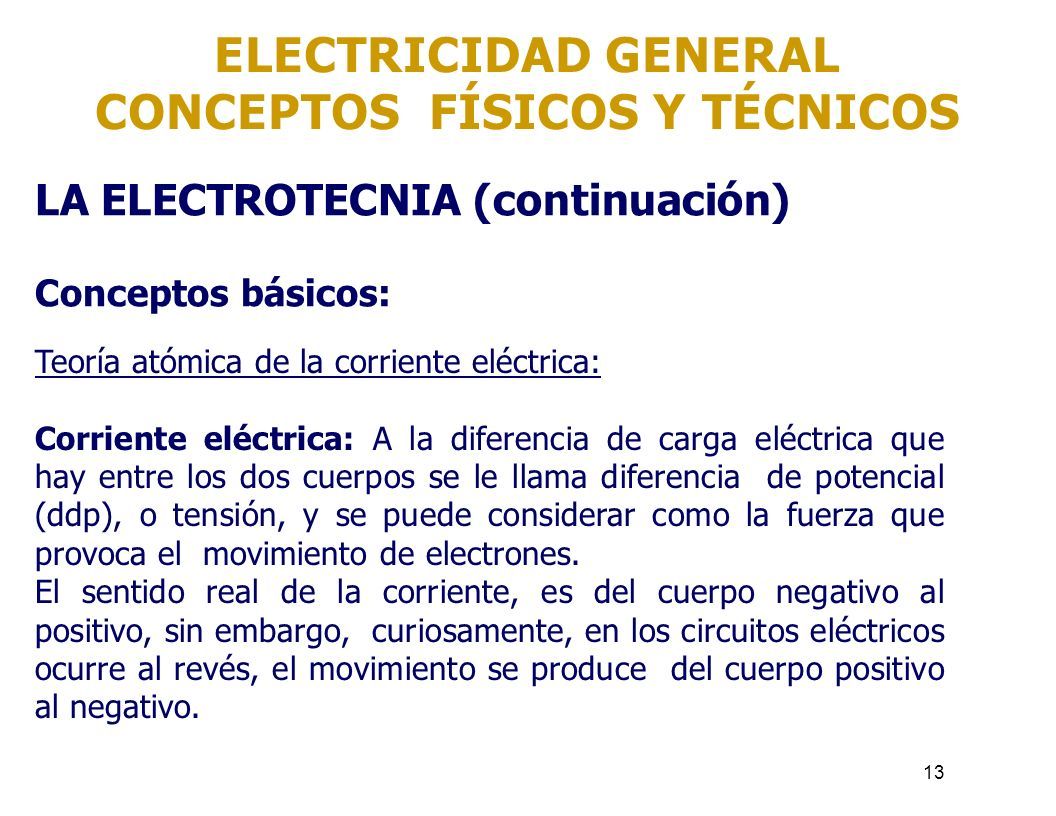

13 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 13 LA ELECTROTECNIA (continuación) Conceptos básicos: Teoría atómica de la corriente eléctrica: Corriente eléctrica: A la diferencia de carga eléctrica que hay entre los dos cuerpos se le llama diferencia de potencial (ddp), o tensión, y se puede considerar como la fuerza que provoca el movimiento de electrones. El sentido real de la corriente, es del cuerpo negativo al positivo, sin embargo, curiosamente, en los circuitos eléctricos ocurre al revés, el movimiento se produce del cuerpo positivo al negativo.

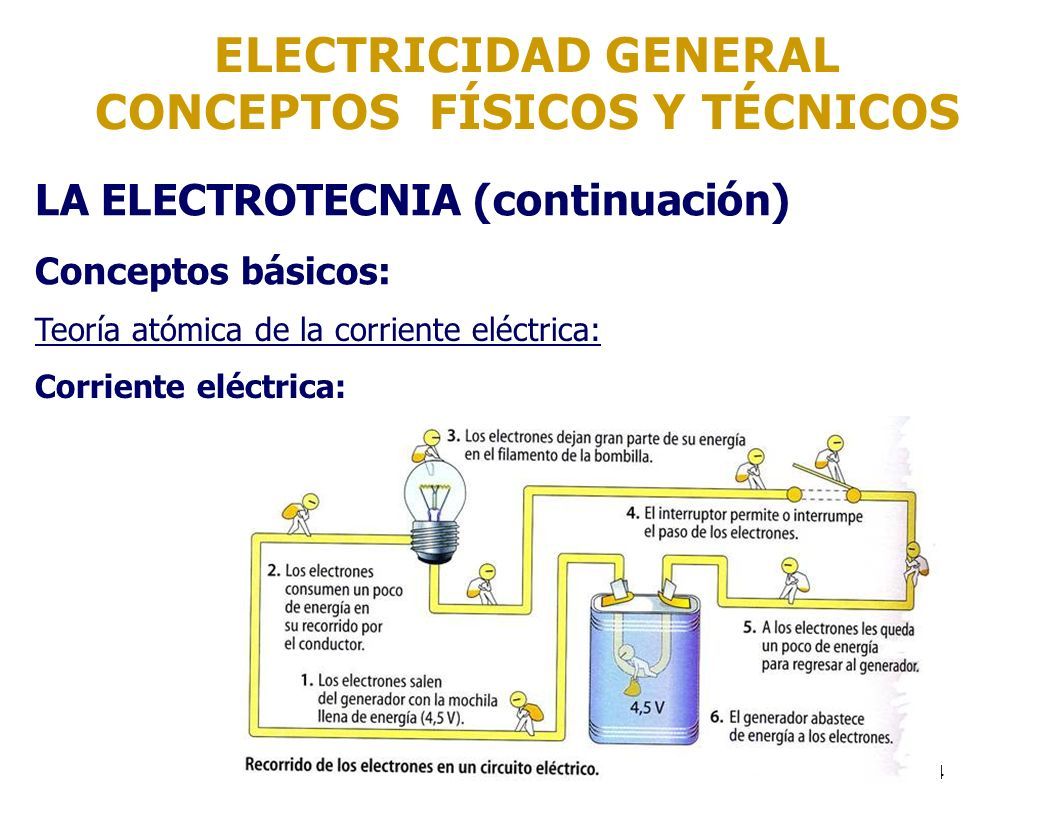

14 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 14 LA ELECTROTECNIA (continuación) Conceptos básicos: Teoría atómica de la corriente eléctrica: Corriente eléctrica:

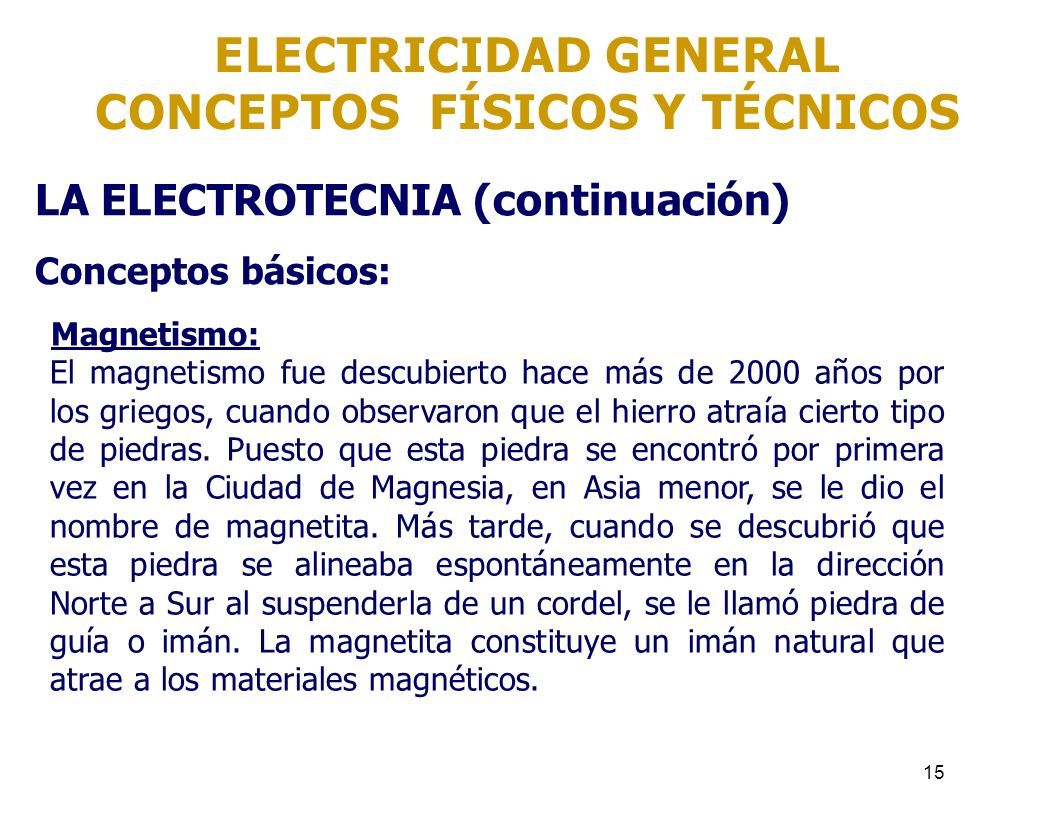

15 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 15 LA ELECTROTECNIA (continuación) Conceptos básicos: Magnetismo: El magnetismo fue descubierto hace más de 2000 años por los griegos, cuando observaron que el hierro atraía cierto tipo de piedras. Puesto que esta piedra se encontró por primera vez en la Ciudad de Magnesia, en Asia menor, se le dio el nombre de magnetita. Más tarde, cuando se descubrió que esta piedra se alineaba espontáneamente en la dirección Norte a Sur al suspenderla de un cordel, se le llamó piedra de guía o imán. La magnetita constituye un imán natural que atrae a los materiales magnéticos.

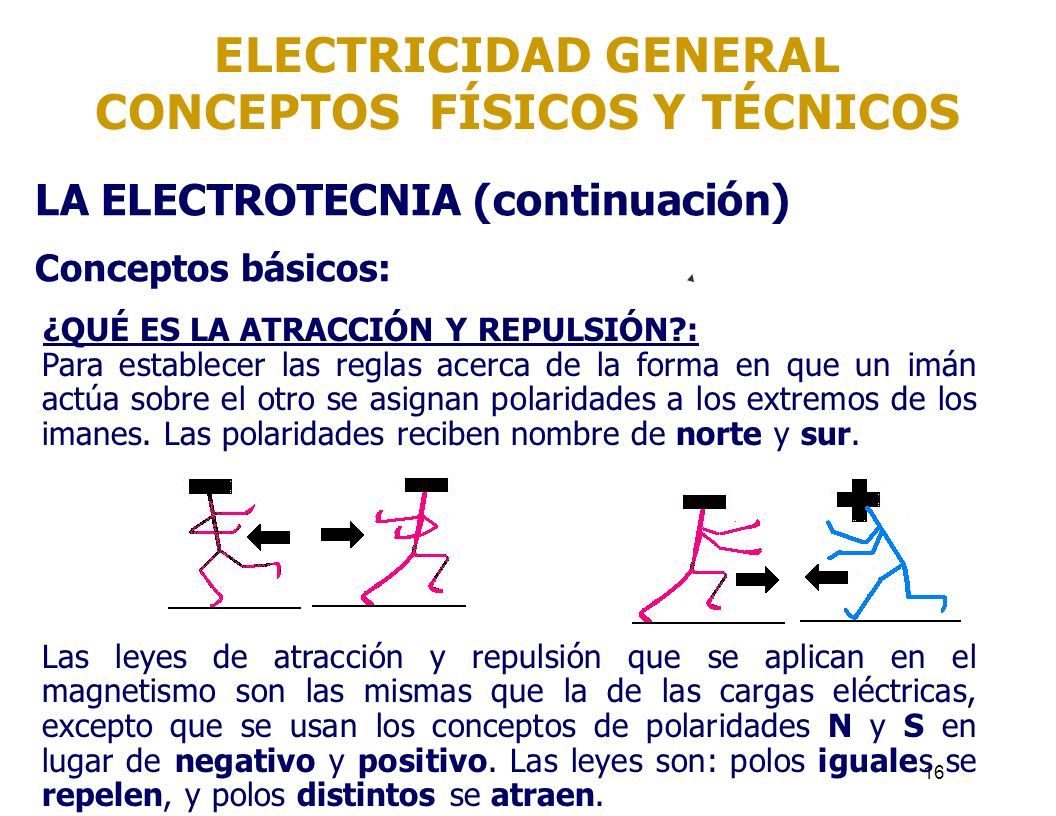

16 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 16 LA ELECTROTECNIA (continuación) Conceptos básicos: ¿QUÉ ES LA ATRACCIÓN Y REPULSIÓN?: Para establecer las reglas acerca de la forma en que un imán actúa sobre el otro se asignan polaridades a los extremos de los imanes. Las polaridades reciben nombre de norte y sur. Las leyes de atracción y repulsión que se aplican en el magnetismo son las mismas que la de las cargas eléctricas, excepto que se usan los conceptos de polaridades N y S en lugar de negativo y positivo. Las leyes son: polos iguales se repelen, y polos distintos se atraen.

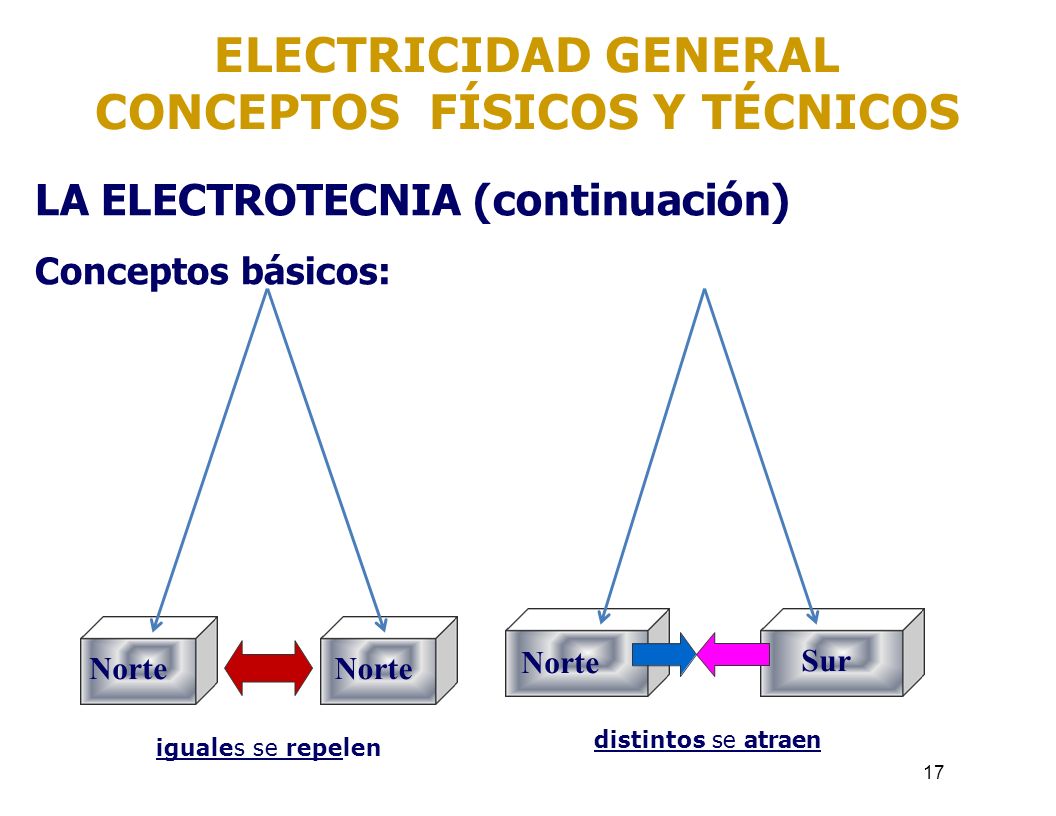

17 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 17 LA ELECTROTECNIA (continuación) Conceptos básicos: Norte SurNorte Sur iguales se repelen distintos se atraen

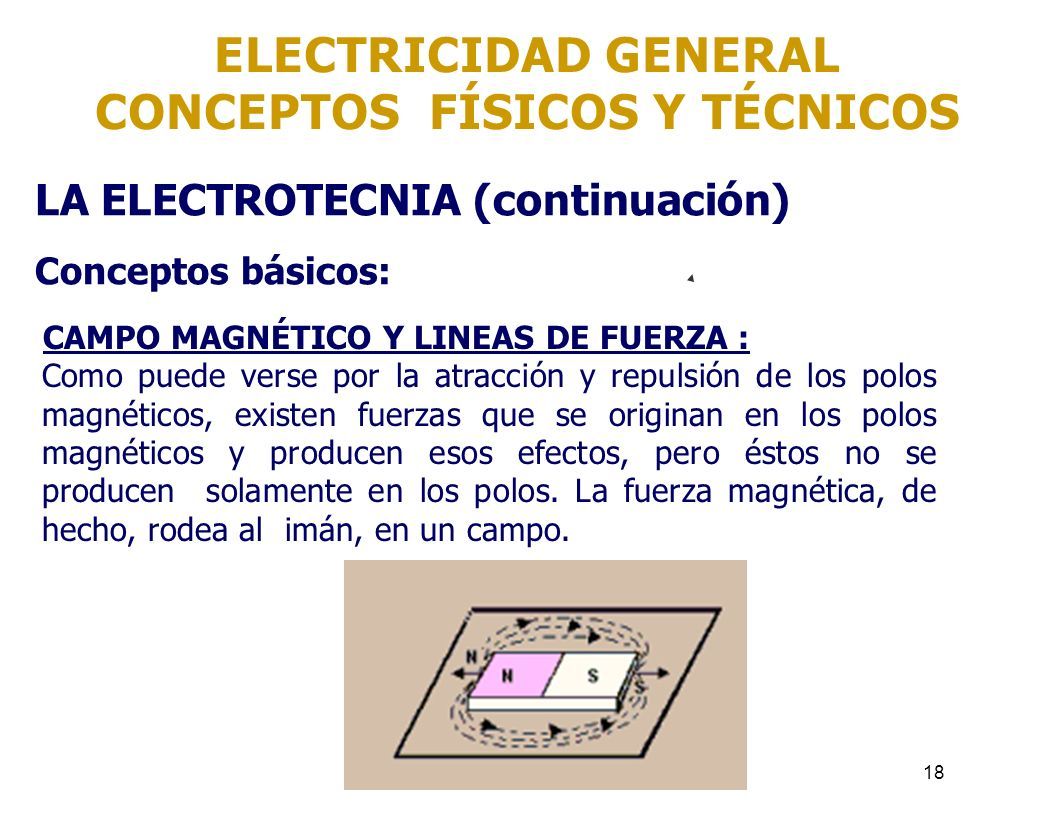

18 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 18 LA ELECTROTECNIA (continuación) Conceptos básicos: CAMPO MAGNÉTICO Y LINEAS DE FUERZA : Como puede verse por la atracción y repulsión de los polos magnéticos, existen fuerzas que se originan en los polos magnéticos y producen esos efectos, pero éstos no se producen solamente en los polos. La fuerza magnética, de hecho, rodea al imán, en un campo.

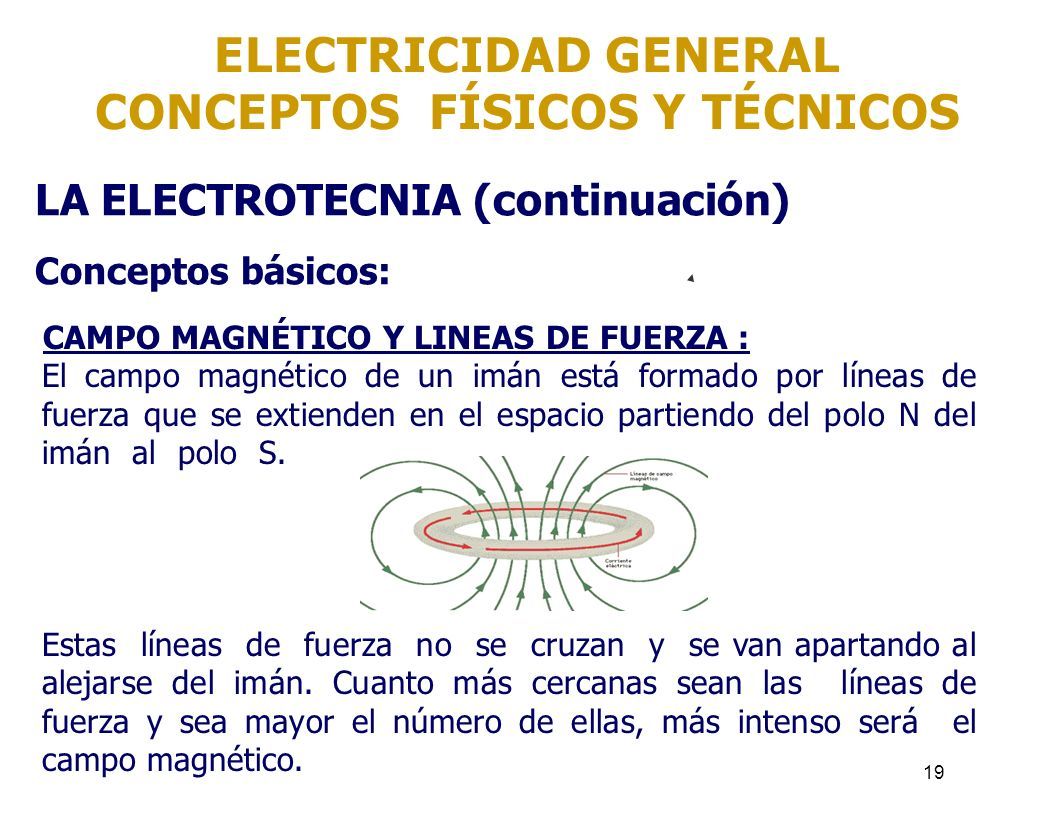

19 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 19 LA ELECTROTECNIA (continuación) Conceptos básicos: CAMPO MAGNÉTICO Y LINEAS DE FUERZA : El campo magnético de un imán está formado por líneas de fuerza que se extienden en el espacio partiendo del polo N del imán al polo S. Estas líneas de fuerza no se cruzan y se van apartando al alejarse del imán. Cuanto más cercanas sean las líneas de fuerza y sea mayor el número de ellas, más intenso será el campo magnético.

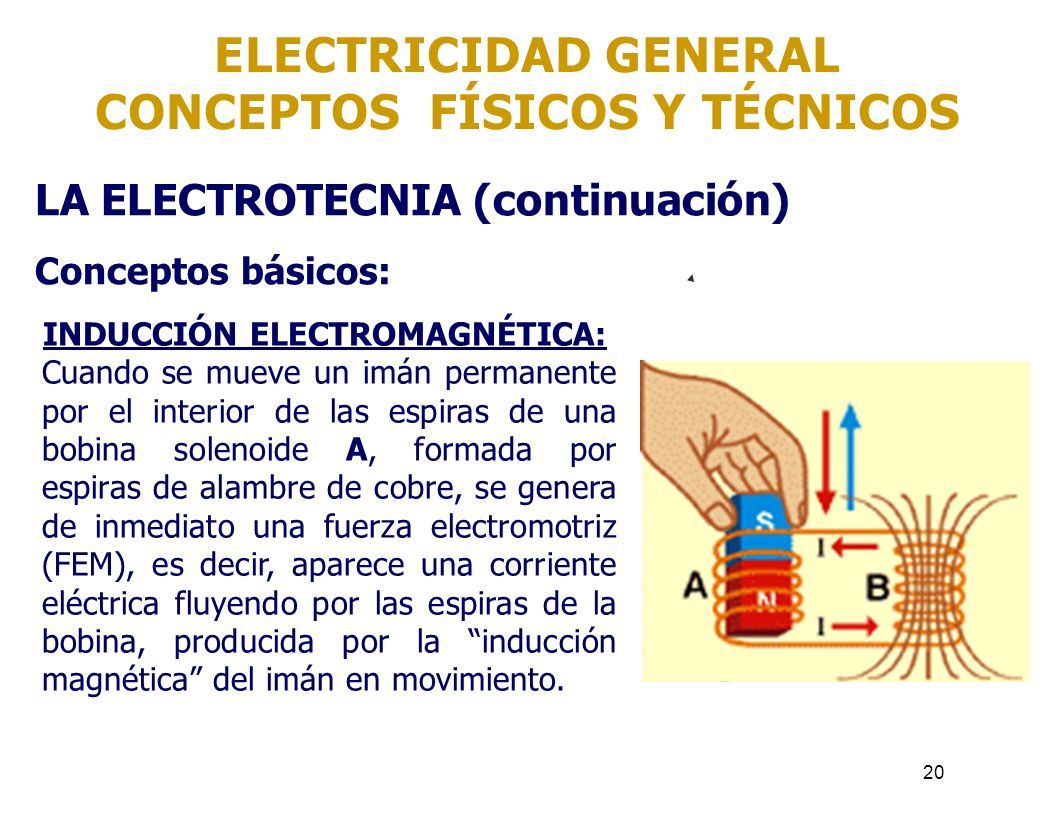

20 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 20 LA ELECTROTECNIA (continuación) Conceptos básicos: INDUCCIÓN ELECTROMAGNÉTICA: Cuando se mueve un imán permanente por el interior de las espiras de una bobina solenoide A, formada por espiras de alambre de cobre, se genera de inmediato una fuerza electromotriz (FEM), es decir, aparece una corriente eléctrica fluyendo por las espiras de la bobina, producida por la “inducción magnética” del imán en movimiento.

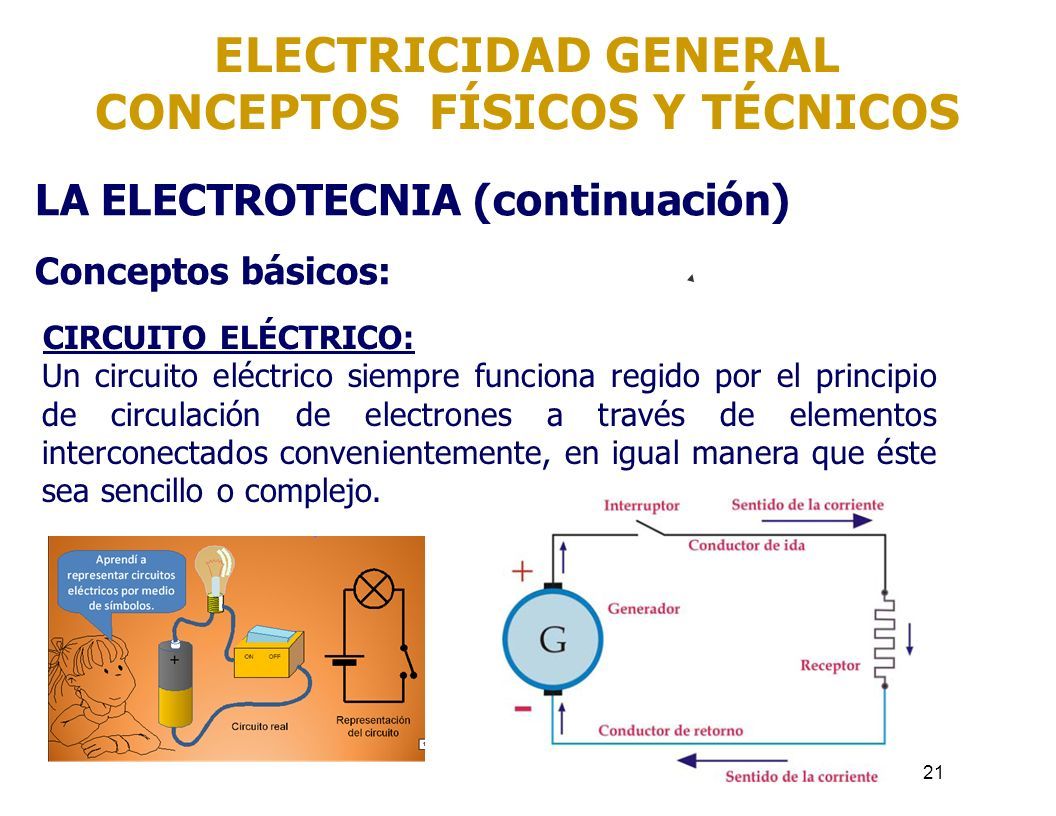

21 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 21 LA ELECTROTECNIA (continuación) Conceptos básicos: CIRCUITO ELÉCTRICO: Un circuito eléctrico siempre funciona regido por el principio de circulación de electrones a través de elementos interconectados convenientemente, en igual manera que éste sea sencillo o complejo.

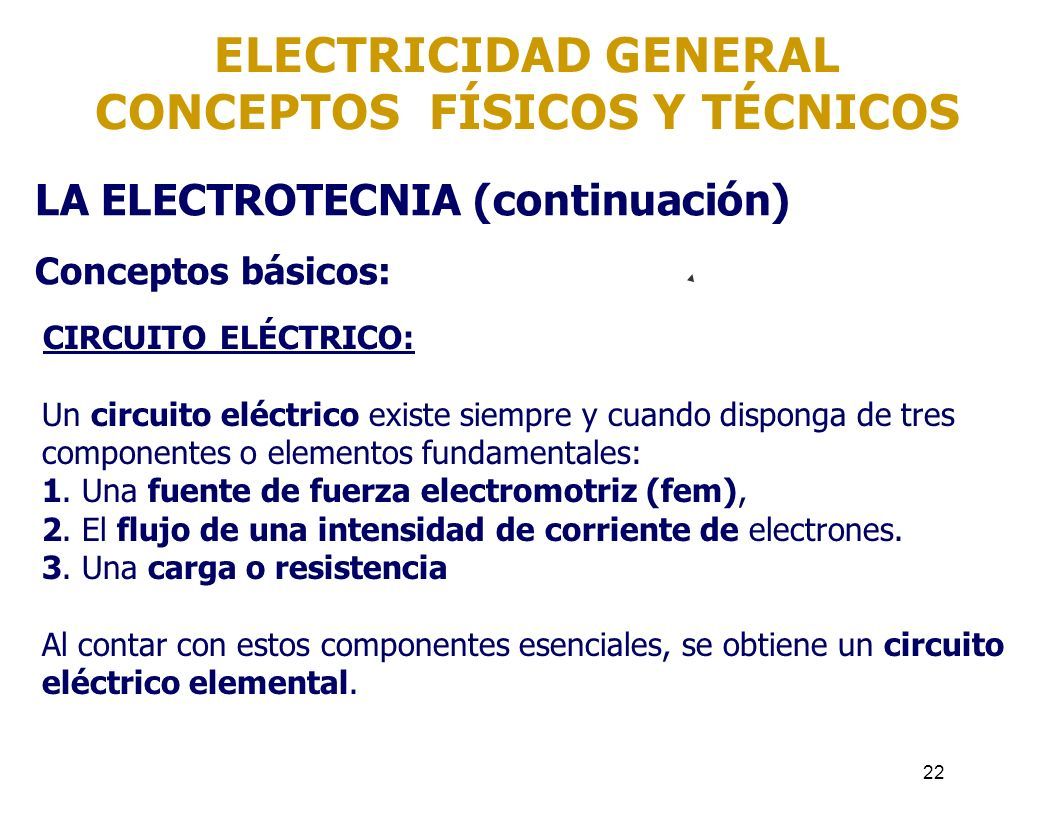

22 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 22 LA ELECTROTECNIA (continuación) Conceptos básicos: CIRCUITO ELÉCTRICO: Un circuito eléctrico existe siempre y cuando disponga de tres componentes o elementos fundamentales: 1. Una fuente de fuerza electromotriz (fem), 2. El flujo de una intensidad de corriente de electrones. 3. Una carga o resistencia Al contar con estos componentes esenciales, se obtiene un circuito eléctrico elemental.

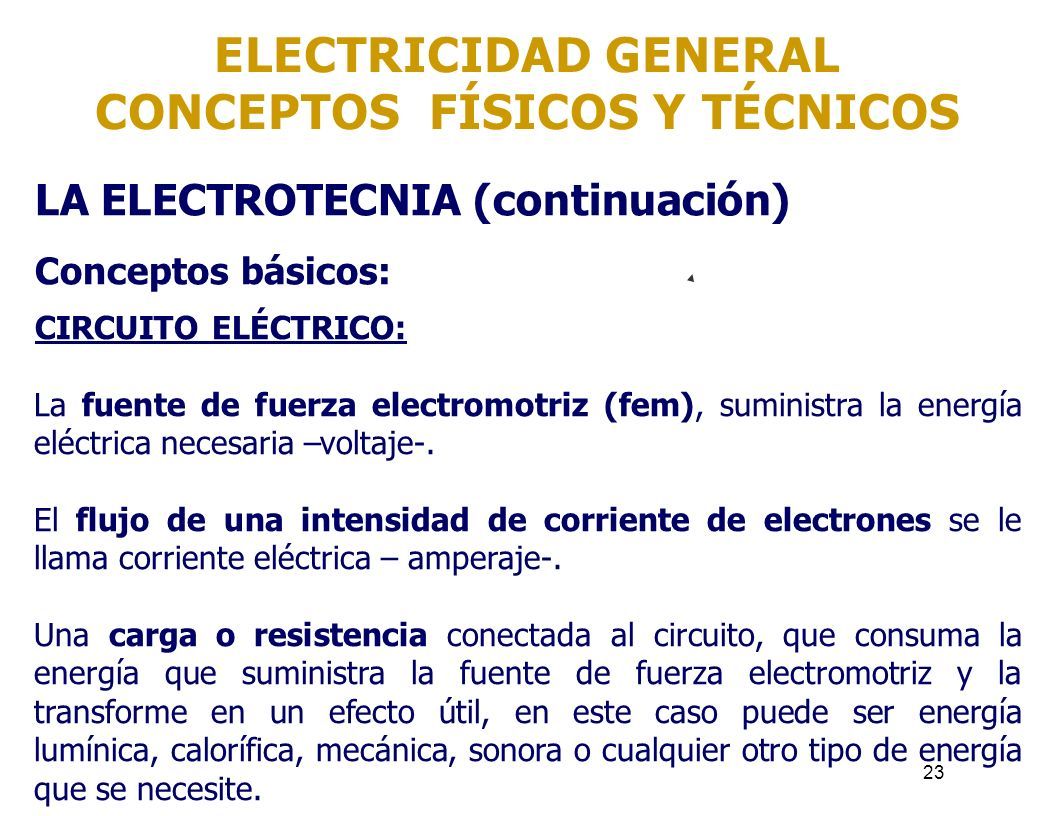

23 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 23 LA ELECTROTECNIA (continuación) Conceptos básicos: CIRCUITO ELÉCTRICO: La fuente de fuerza electromotriz (fem), suministra la energía eléctrica necesaria –voltaje-. El flujo de una intensidad de corriente de electrones se le llama corriente eléctrica – amperaje-. Una carga o resistencia conectada al circuito, que consuma la energía que suministra la fuente de fuerza electromotriz y la transforme en un efecto útil, en este caso puede ser energía lumínica, calorífica, mecánica, sonora o cualquier otro tipo de energía que se necesite.

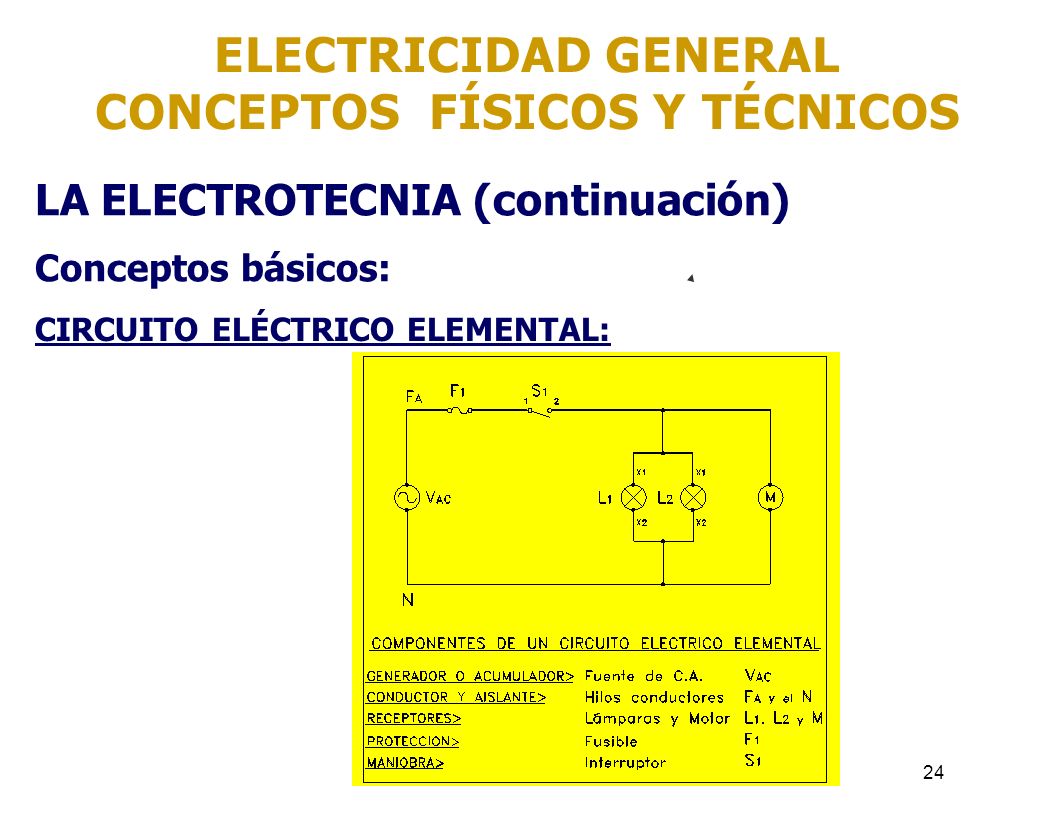

24 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 24 LA ELECTROTECNIA (continuación) Conceptos básicos: CIRCUITO ELÉCTRICO ELEMENTAL:

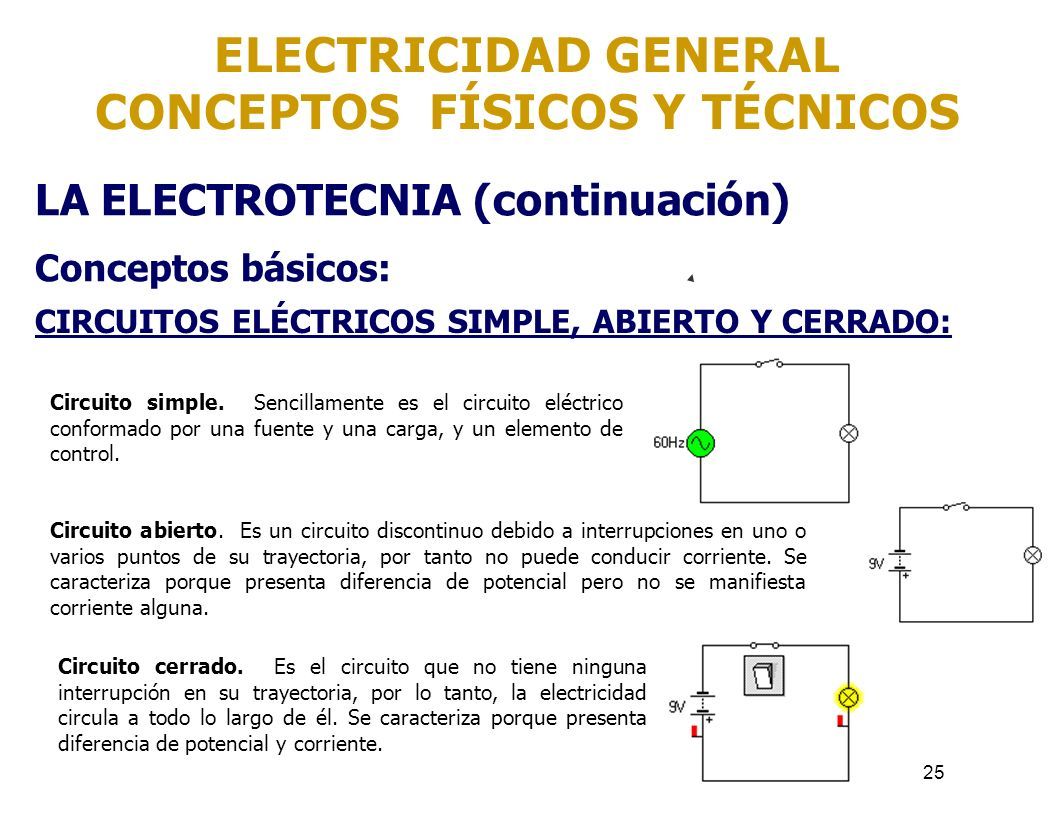

25 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 25 LA ELECTROTECNIA (continuación) Conceptos básicos: CIRCUITOS ELÉCTRICOS SIMPLE, ABIERTO Y CERRADO: Circuito simple. Sencillamente es el circuito eléctrico conformado por una fuente y una carga, y un elemento de control. Circuito abierto. Es un circuito discontinuo debido a interrupciones en uno o varios puntos de su trayectoria, por tanto no puede conducir corriente. Se caracteriza porque presenta diferencia de potencial pero no se manifiesta corriente alguna. Circuito cerrado. Es el circuito que no tiene ninguna interrupción en su trayectoria, por lo tanto, la electricidad circula a todo lo largo de él. Se caracteriza porque presenta diferencia de potencial y corriente.

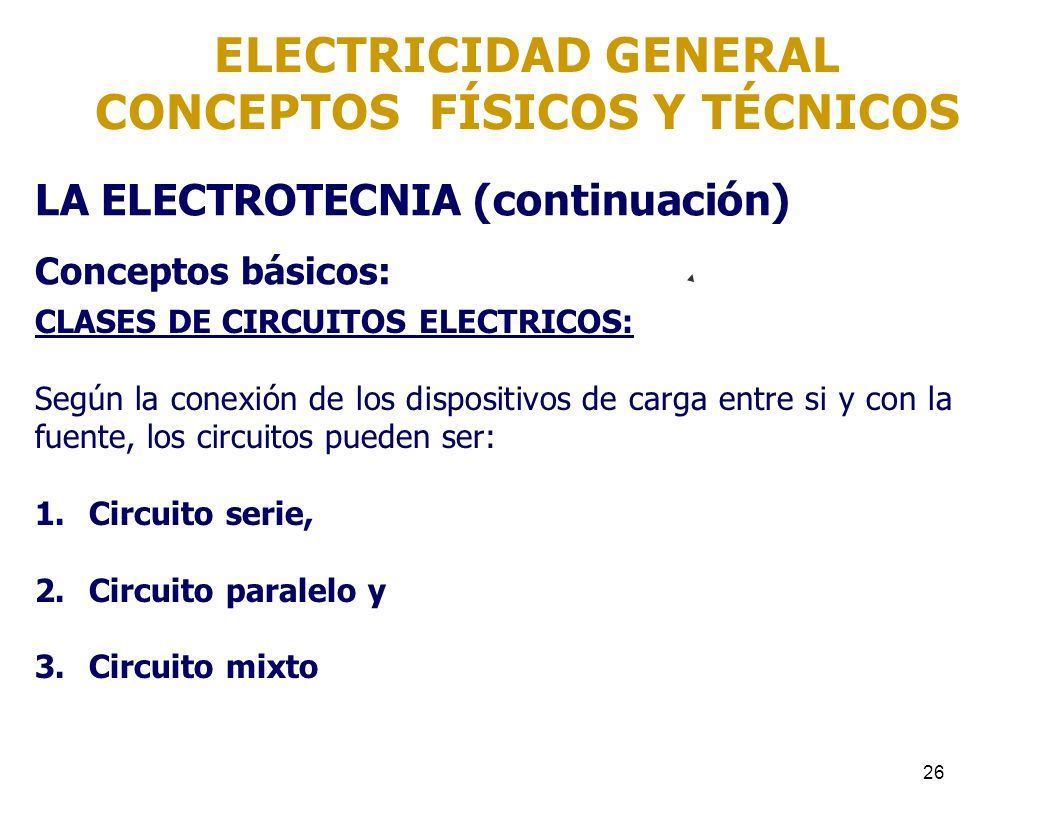

26 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 26 LA ELECTROTECNIA (continuación) Conceptos básicos: CLASES DE CIRCUITOS ELECTRICOS: Según la conexión de los dispositivos de carga entre si y con la fuente, los circuitos pueden ser: 1.Circuito serie, 2.Circuito paralelo y 3.Circuito mixto

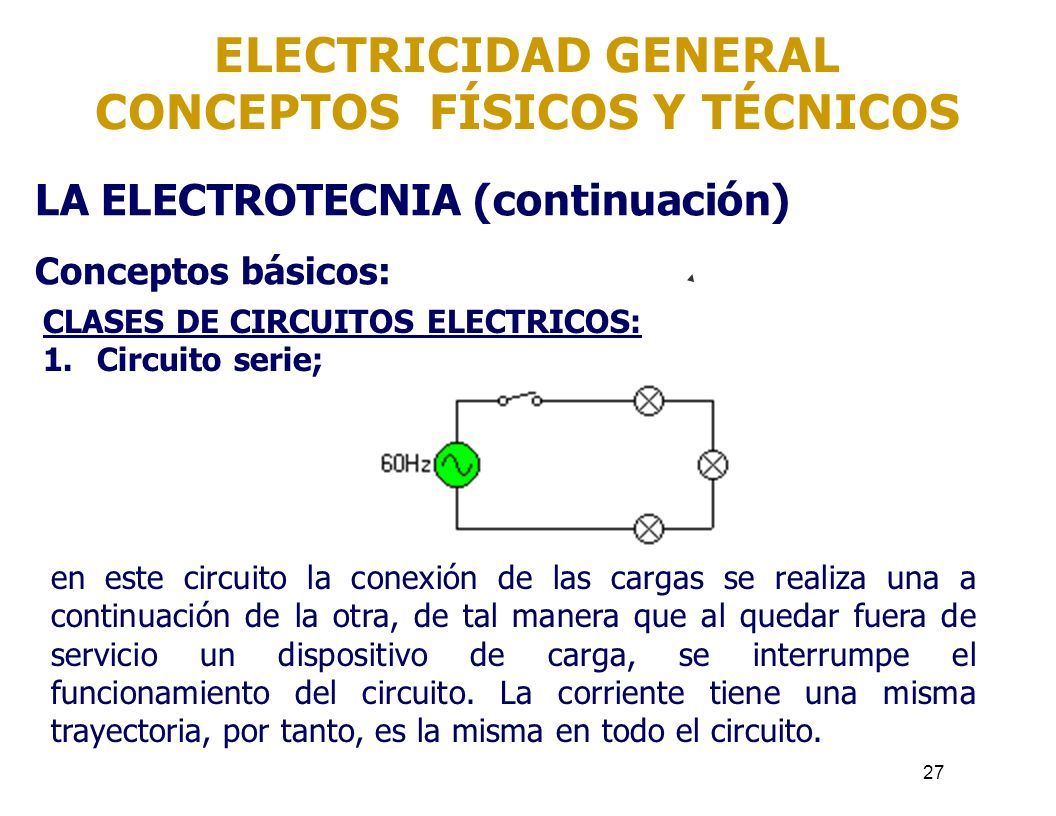

27 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 27 LA ELECTROTECNIA (continuación) Conceptos básicos: CLASES DE CIRCUITOS ELECTRICOS: 1.Circuito serie; en este circuito la conexión de las cargas se realiza una a continuación de la otra, de tal manera que al quedar fuera de servicio un dispositivo de carga, se interrumpe el funcionamiento del circuito. La corriente tiene una misma trayectoria, por tanto, es la misma en todo el circuito.

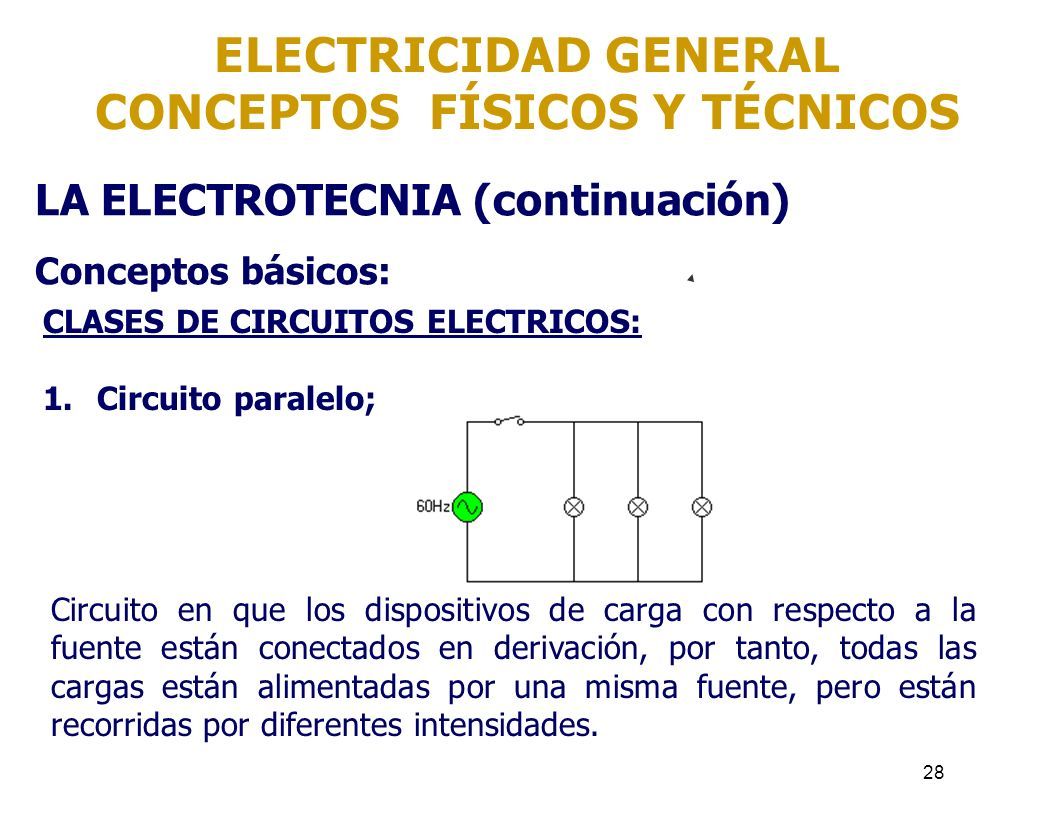

28 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 28 LA ELECTROTECNIA (continuación) Conceptos básicos: CLASES DE CIRCUITOS ELECTRICOS: 1.Circuito paralelo; Circuito en que los dispositivos de carga con respecto a la fuente están conectados en derivación, por tanto, todas las cargas están alimentadas por una misma fuente, pero están recorridas por diferentes intensidades.

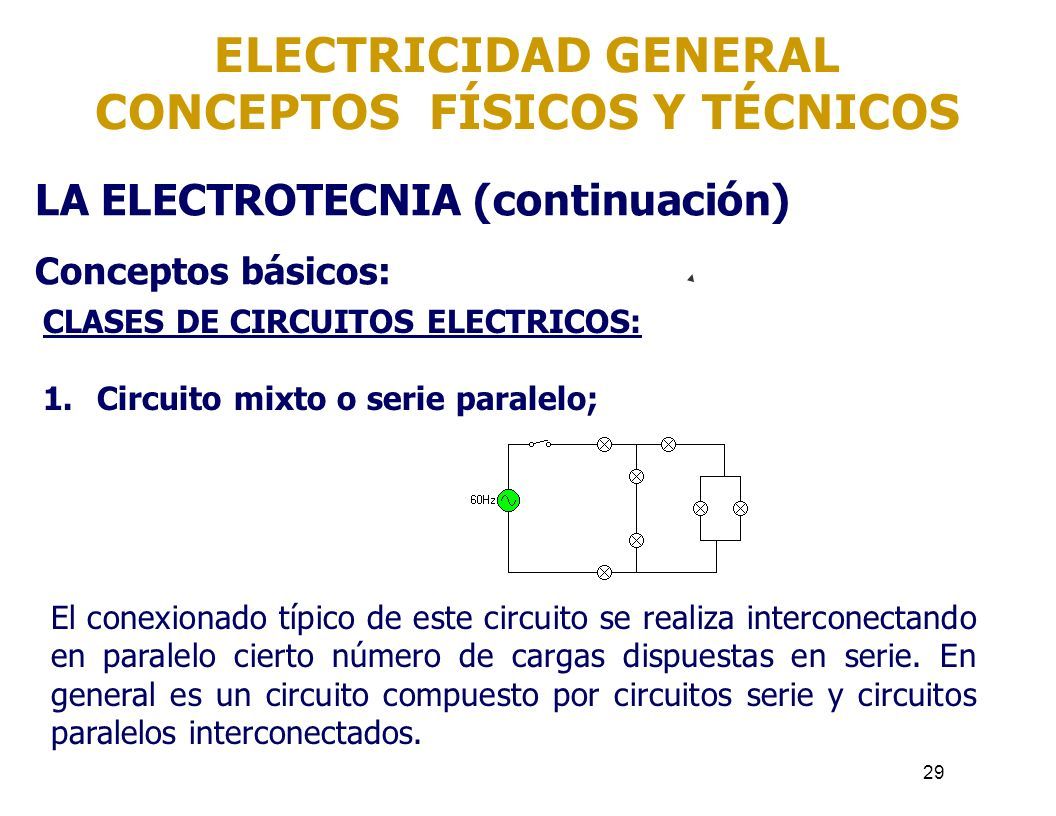

29 ELECTRICIDAD GENERAL CONCEPTOS FÍSICOS Y TÉCNICOS 29 LA ELECTROTECNIA (continuación) Conceptos básicos: CLASES DE CIRCUITOS ELECTRICOS: 1.Circuito mixto o serie paralelo; El conexionado típico de este circuito se realiza interconectando en paralelo cierto número de cargas dispuestas en serie. En general es un circuito compuesto por circuitos serie y circuitos paralelos interconectados.

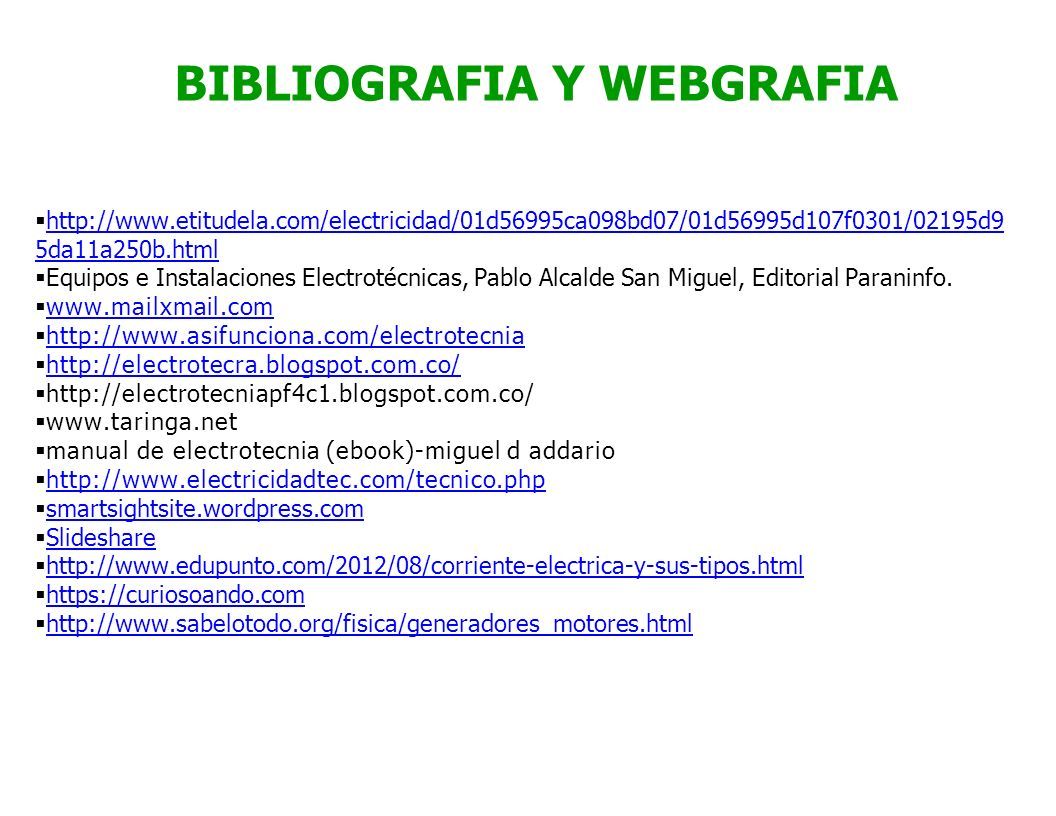

30 BIBLIOGRAFIA Y WEBGRAFIA  http://www.etitudela.com/electricidad/01d56995ca098bd07/01d56995d107f0301/02195d9 5da11a250b.html http://www.etitudela.com/electricidad/01d56995ca098bd07/01d56995d107f0301/02195d9 5da11a250b.html  Equipos e Instalaciones Electrotécnicas, Pablo Alcalde San Miguel, Editorial Paraninfo.  www.mailxmail.com www.mailxmail.com  http://www.asifunciona.com/electrotecnia http://www.asifunciona.com/electrotecnia  http://electrotecra.blogspot.com.co/ http://electrotecra.blogspot.com.co/  http://electrotecniapf4c1.blogspot.com.co/  www.taringa.net  manual de electrotecnia (ebook)-miguel d addario  http://www.electricidadtec.com/tecnico.php http://www.electricidadtec.com/tecnico.php  smartsightsite.wordpress.com smartsightsite.wordpress.com  Slideshare Slideshare  http://www.edupunto.com/2012/08/corriente-electrica-y-sus-tipos.html http://www.edupunto.com/2012/08/corriente-electrica-y-sus-tipos.html  https://curiosoando.com https://curiosoando.com  http://www.sabelotodo.org/fisica/generadores_motores.html http://www.sabelotodo.org/fisica/generadores_motores.html
