1 © Instituto Tecnológico de Galicia, 2010 Orense, 30 de Noviembre de 2011 D. Santiago Rodríguez Charlón Director Área de Eficiencia Energética Fundación Instituto Tecnológico de Galicia Eficiencia Energética de las Instalaciones: LA COGENERACIÓN

2 www.itg.es © Instituto Tecnológico de Galicia, 2011 E FICIENCIA E NERGÉTICA “CONSUMIR MEJOR CON MENOS” Es la reducción del consumo de energía sin disminuir nuestro confort y calidad de vida, protegiendo el medio ambiente, asegurando el abastecimiento y fomentando un comportamiento sostenible en su uso. Objetivos:  Disminuir el consumo de energía.  Fomentar comportamientos, métodos de trabajo y técnicas de producción que consuman menos energía.  Conseguir satisfacer las necesidades energéticas de la sociedad de la forma más eficiente posible.

3 www.itg.es © Instituto Tecnológico de Galicia, 2011 3 COGENERAR = “PRODUCIR A LA VEZ” Producción combinada de energía eléctrica y energía térmica a partir de un mismo combustible. Aprovechamiento del calor residual de un proceso de generación de electricidad para producir energía térmica útil (vapor, agua caliente, aceite térmico, agua fría para refrigeración, etc). ¿Q UÉ ES LA C OGENERACIÓN ? Sistema convencionalSistema cogeneración

4 www.itg.es © Instituto Tecnológico de Galicia, 2011 4 ¿Q UÉ ES LA C OGENERACIÓN ? Ejemplo Motor de Combustión

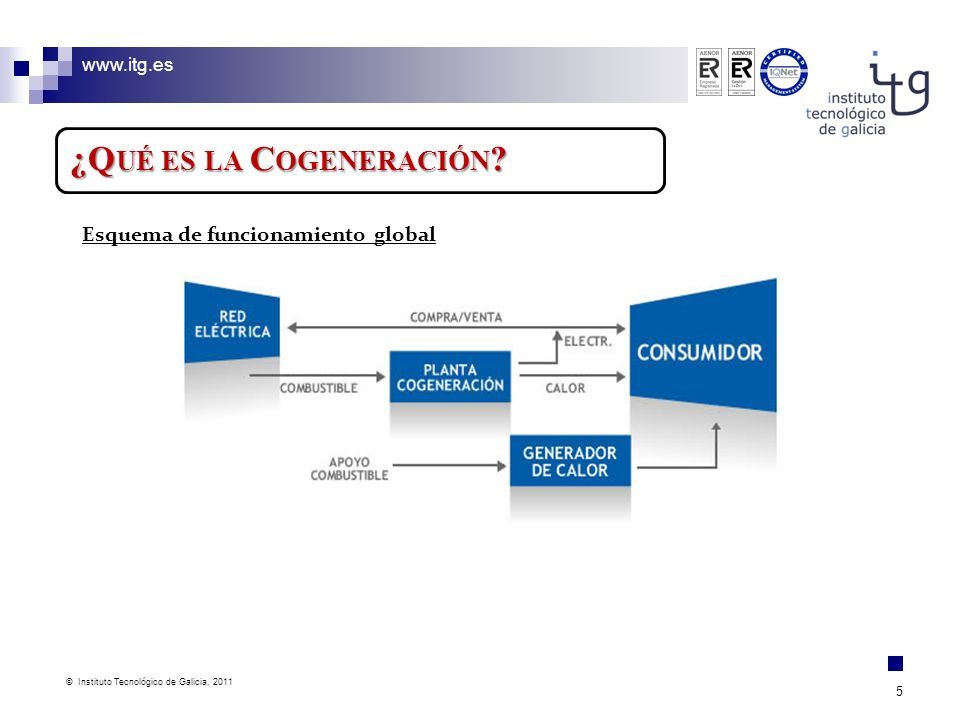

5 www.itg.es © Instituto Tecnológico de Galicia, 2011 5 ¿Q UÉ ES LA C OGENERACIÓN ? Esquema de funcionamiento global

6 www.itg.es © Instituto Tecnológico de Galicia, 2011 6 A PLICABILIDAD DE LA C OGENERACIÓN Industrias que utilizan vapor y/o agua caliente en las que requieren procesos de secado y en general, en cualquier instalación que consuma calor (o frío) durante un periodo prolongado. Procesos: Producción de vapor Producción de vapor y agua caliente. Generación de agua caliente. Producción de fluido térmico y vapor. Secado …… Sectores: MaderaTextilCerámicaTerciarioConservero ………..

7 www.itg.es © Instituto Tecnológico de Galicia, 2011 7 V ENTAJAS DE LA C OGENERACIÓN Disminución del consumo de energía primaria, debido al mayor rendimiento energético (hasta el 90% frente al 35% de centrales térmicas convencionales) y menores pérdidas de transporte y distribución. Posibilidad de industrialización de zonas alejadas de las redes eléctricas de alta tensión. Posibilidad de venta a la Red de los excedentes de electricidad producida, obteniendo con ello un ingreso extra. Incremento de la competitividad industrial (menor coste específico por unidad de producto) y mejora de la imagen frente a competidores directos (imagen de responsabilidad ambiental). Reducción de las emisiones contaminantes procedentes de la instalación facilitando con ello el cumplimiento de la legislación ambiental.

8 www.itg.es © Instituto Tecnológico de Galicia, 2011 8 I NCONVENIENTES DE LA C OGENERACIÓN En caso de que el estudio de viabilidad económica del nuevo sistema de cogeneración resultara favorable a su implantación y permitiera prever una disminución en los costes de producción y una mayor competitividad de los productos, sería interesante considerar algunos inconvenientes que puede plantear la cogeneración : El riesgo técnico, inherente a toda modificación de las instalaciones. El riesgo por posibles cambios en la normativa vigente. La incertidumbre en la política de precios energéticos, que condiciona totalmente el resultado económico del sistema de cogeneración. Introducir preocupaciones ajenas al proceso productivo.

9 www.itg.es © Instituto Tecnológico de Galicia, 2011 9 R EGULACIÓN L EGISLATIVA C OGENERACIÓN  RD 616/2007 sobre el fomento de la cogeneración Actividades consideradas como cogeneración de alta eficiencia  RD 661/2007 por el que se regula la actividad de producción de energía en régimen especial Retribución económica por generación de energía eléctrica  RD 1578/2008 de retribución de la actividad de producción de energía eléctrica mediante tecnología solar fotovoltaica para instalaciones posteriores a la fecha límite de mantenimiento de la retribución del Real Decreto 661/2007 Aumento de la prima por discriminación horaria

10 www.itg.es © Instituto Tecnológico de Galicia, 2011 10 C ASOS P RÁCTICOS C OGENERACIÓN  Situación actual:  Demanda térmica: Agua caliente para calentar:  El vaso de la piscina  El ambiente interior  ACS  Calefacción de vestuarios  Fuentes de generación de calor: 3 calderas de gas natural de potencia 1116 Kw  Horario de funcionamiento: 24 h/día 8 meses  Costes energéticos anuales en satisfacer esta demanda térmica: 104.356€ MULTIUSOS FONTES DO SAR

11 www.itg.es © Instituto Tecnológico de Galicia, 2011 11 C ASOS P RÁCTICOS C OGENERACIÓN  Solución propuesta:  Implementar una planta de cogeneración con un grupo motor- alternador de 232kW que funcione 24 horas/día 8 meses  Coste de la inversión: 413.555€  Ingresos conseguidos (98.199€) por:  Ahorro de combustible  Venta de energía eléctrica  Periodo de retorno de la inversión: 4,2 años MULTIUSOS FONTES DO SAR

12 www.itg.es © Instituto Tecnológico de Galicia, 2011 12 C ASOS P RÁCTICOS C OGENERACIÓN  Situación inicial:  Planta de cogeneración compuesta de 11 motores de 303 kW cada uno para satisfacer la demanda térmica de 3 edificios del campus norte y 16 edificios, la piscina universitaria y el estadio de atletismo del campus sur.  Fuentes de apoyo de generación de calor: calderas de gas natural y gasóleo  Horario de funcionamiento: 16 h/día 11 meses  Ingresos netos anuales: 24.637€ USC: CAMPUS SUR Y CAMPUS NORTE

13 www.itg.es © Instituto Tecnológico de Galicia, 2011 13 C ASOS P RÁCTICOS C OGENERACIÓN  Situación propuesta:  Modificar regímenes de operación los motores. Algunos de los motores funcionaban en horarios que no era rentable.  Modificar el modelo de régimen venta de electricidad al que estaba acogido. Se decidió pasar al modelo todo-todo acogiéndose a la opción de discriminación horaria en el Campus Norte.  Ingresos netos anuales: 159.066€ USC: CAMPUS SUR Y CAMPUS NORTE

14 www.itg.es © Instituto Tecnológico de Galicia, 2011 14 C ONCLUSIONES  >3.500h/año de demanda térmica  curva de demanda térmica mínima homogénea  operación y mantenimiento experto y exhaustivo

15 © Instituto Tecnológico de Galicia, 2010 D. Santiago Rodríguez Charlón Director Área Eficiencia Energética Fundación Instituto Tecnológico de Galicia  Gracias por su atención
