PANORAMA ENERGETICO Ing. Robert Guevara Chinchayan

Presentación del tema: "PANORAMA ENERGETICO Ing. Robert Guevara Chinchayan"— Transcripción de la presentación:

1 PANORAMA ENERGETICO Ing. Robert Guevara Chinchayan
Postgrado en Uso Eficiente y Ahorro de Energia

2

3

4

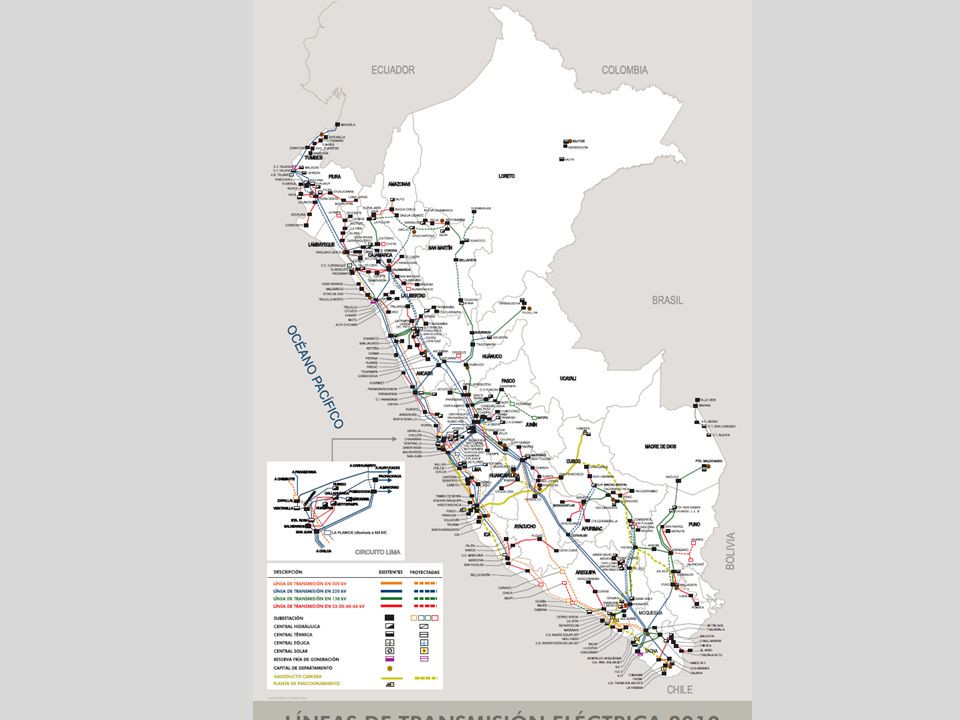

5

6 AUTOABASTECIMIENTO DE ENERGIA
Ing. Robert Guevara Chinchayan Postgrado en Uso Eficiente y Ahorro de Energia

7 APROVECHAMIENTO DEL CALOR RESIDUAL

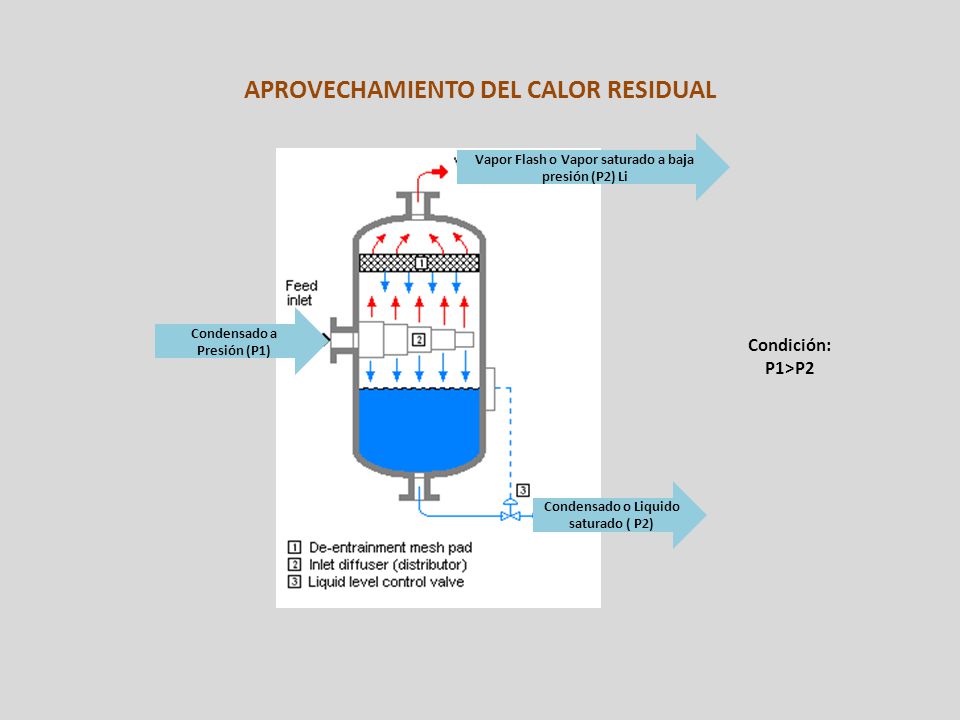

Condensado o Liquido saturado ( P2) Vapor Flash o Vapor saturado a baja presión (P2) Li Condensado a Presión (P1) Condición: P1>P2

8 INTEGRACION TERMICA DE LOS PROCESOS
Vahos del Proceso de Secado Vapor saturado Petróleo R500

9 Genera Vapor para su propio proceso Planta Consumidora de Energía
COGENERACION Compra Energía Eléctrica a la Red Externa de Energía : Libre o Regulado Genera Vapor para su propio proceso Planta Consumidora de Energía Genera Vapor y Energía Eléctrica en forma simultanea para su propio consumo

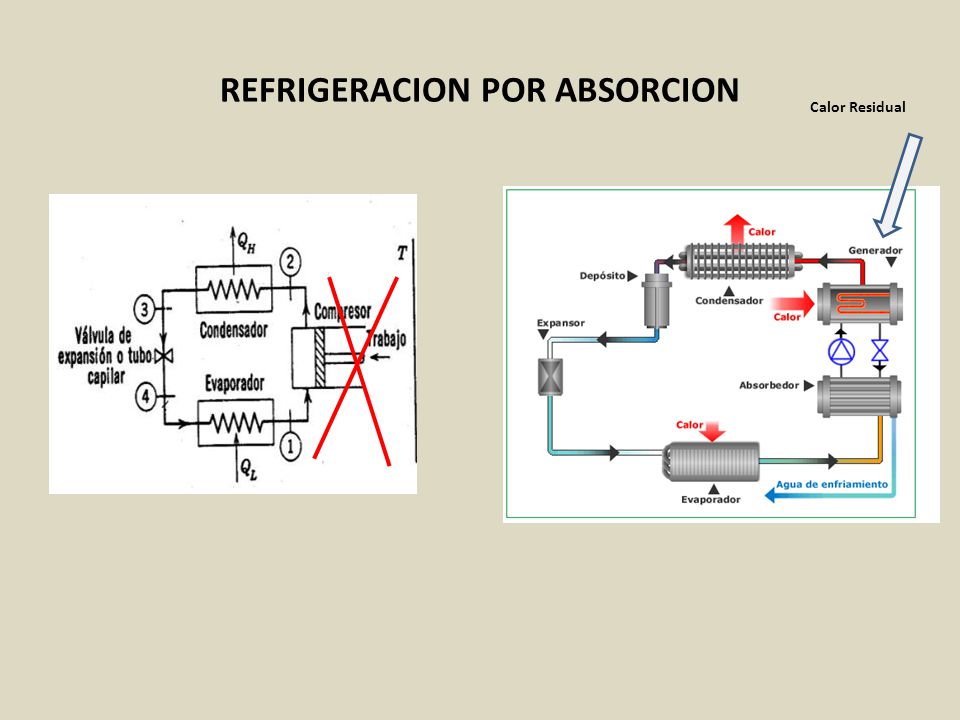

10 REFRIGERACION POR ABSORCION
Calor Residual

11 GENERACION DE ENERGIA DISTRIBUIDA

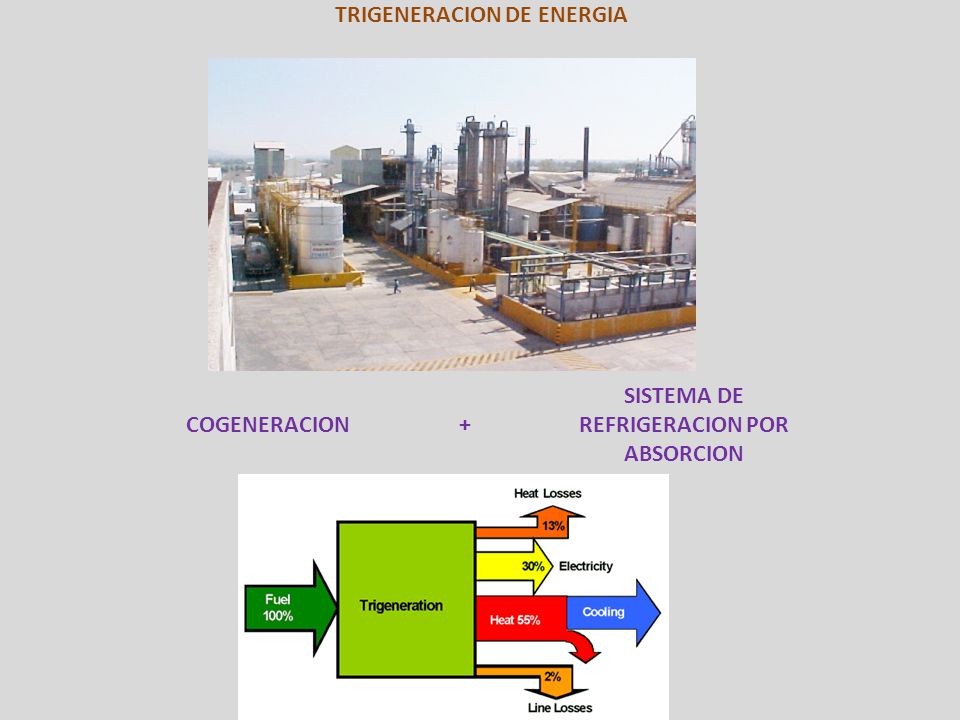

12 TRIGENERACION DE ENERGIA
COGENERACION + SISTEMA DE REFRIGERACION POR ABSORCION

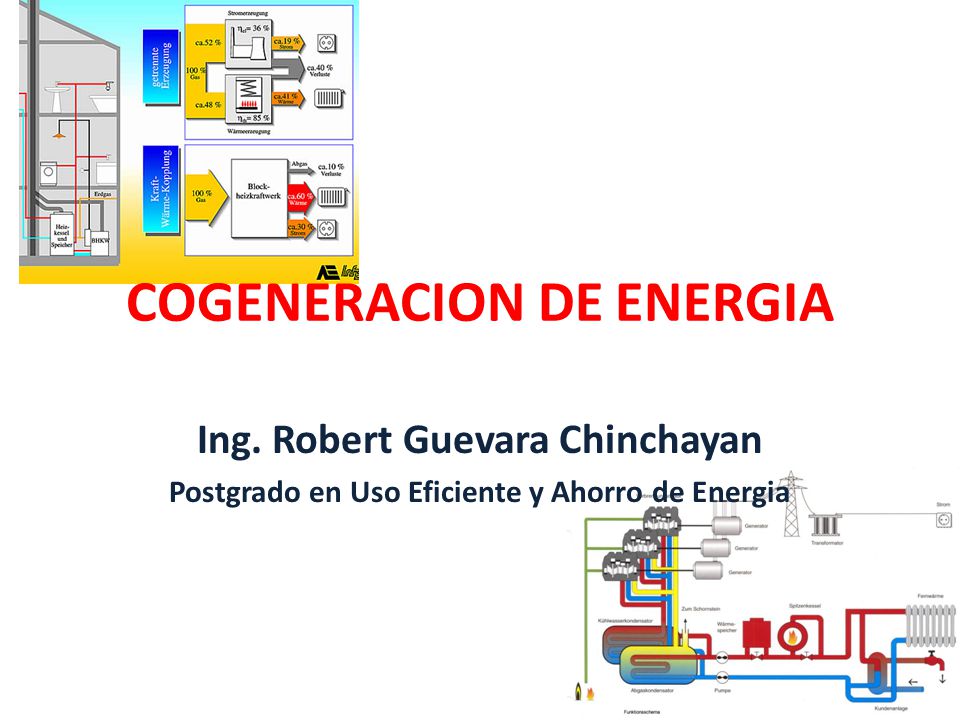

13 COGENERACION DE ENERGIA
Ing. Robert Guevara Chinchayan Postgrado en Uso Eficiente y Ahorro de Energia

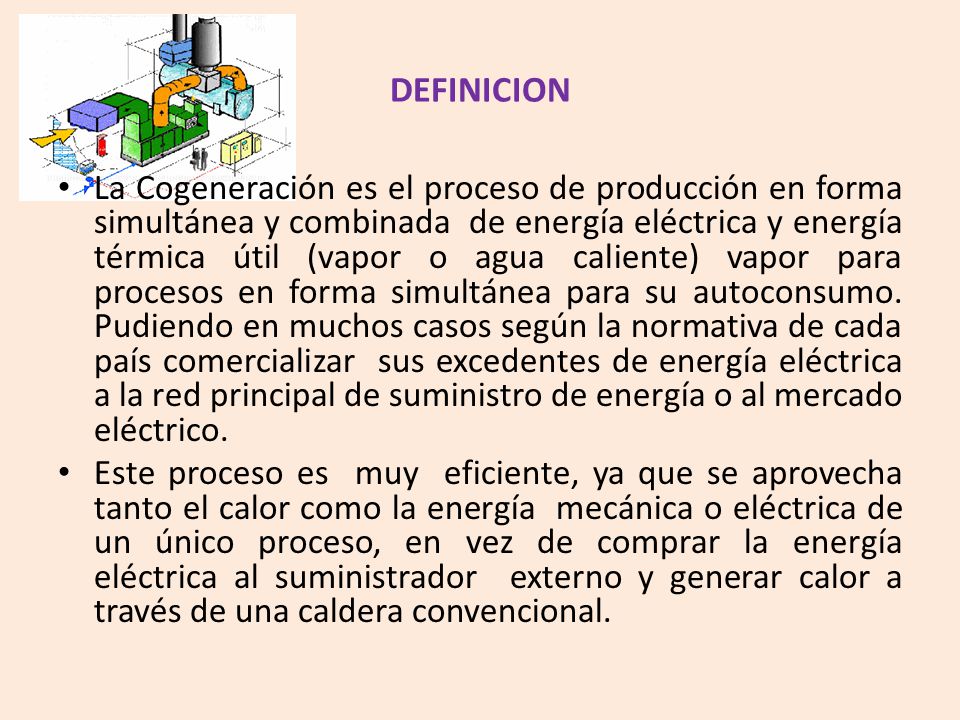

14 DEFINICION La Cogeneración es el proceso de producción en forma simultánea y combinada de energía eléctrica y energía térmica útil (vapor o agua caliente) vapor para procesos en forma simultánea para su autoconsumo. Pudiendo en muchos casos según la normativa de cada país comercializar sus excedentes de energía eléctrica a la red principal de suministro de energía o al mercado eléctrico. Este proceso es muy eficiente, ya que se aprovecha tanto el calor como la energía mecánica o eléctrica de un único proceso, en vez de comprar la energía eléctrica al suministrador externo y generar calor a través de una caldera convencional.

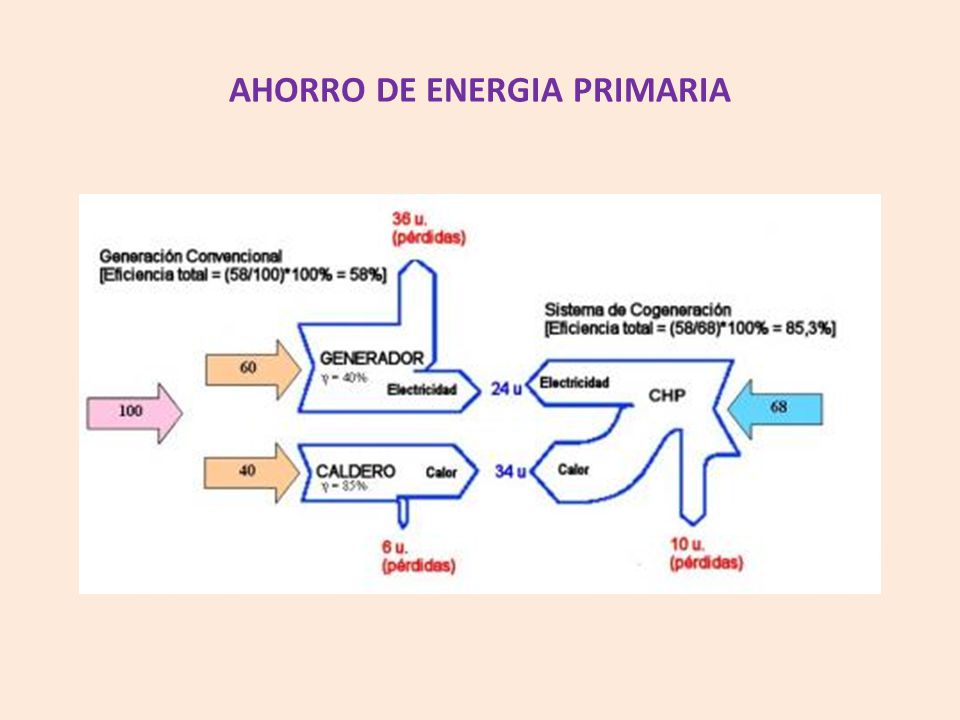

15 AHORRO DE ENERGIA PRIMARIA

16 Ahorro de Energia Primaria. Reduccion de costos de energia.
IMPORTANCIA Ahorro de Energia Primaria. Reduccion de costos de energia. Reduccion de emisiones gaseosas al medio ambioente. Autonomia en el abstecimiento de la energia electrica. Suministro de Energia de calidad.

17 TOPPING CYCLES

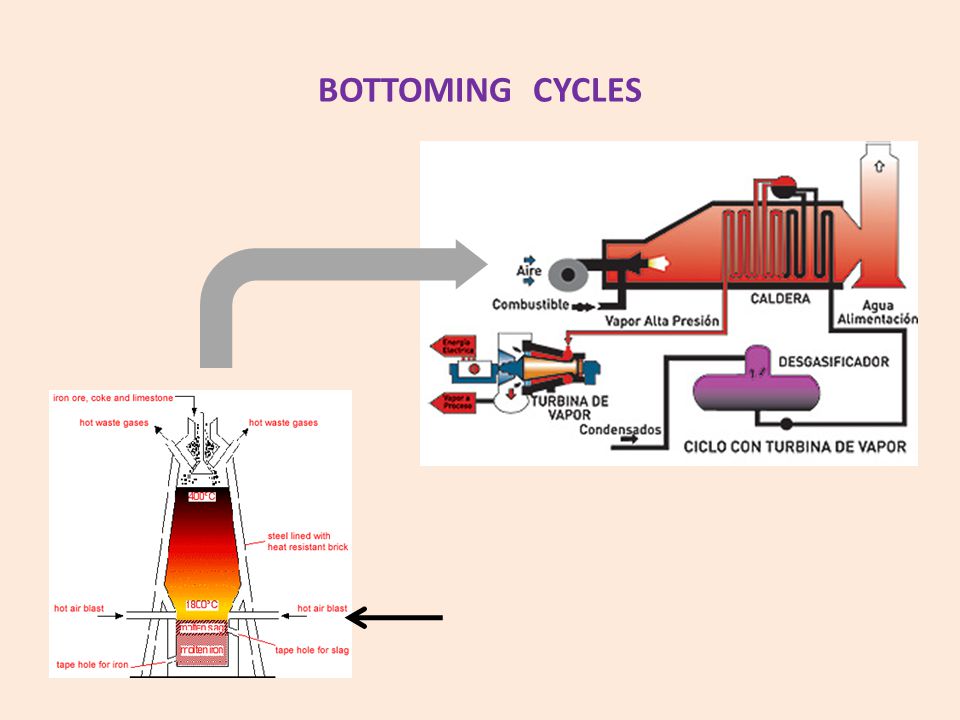

18 BOTTOMING CYCLES

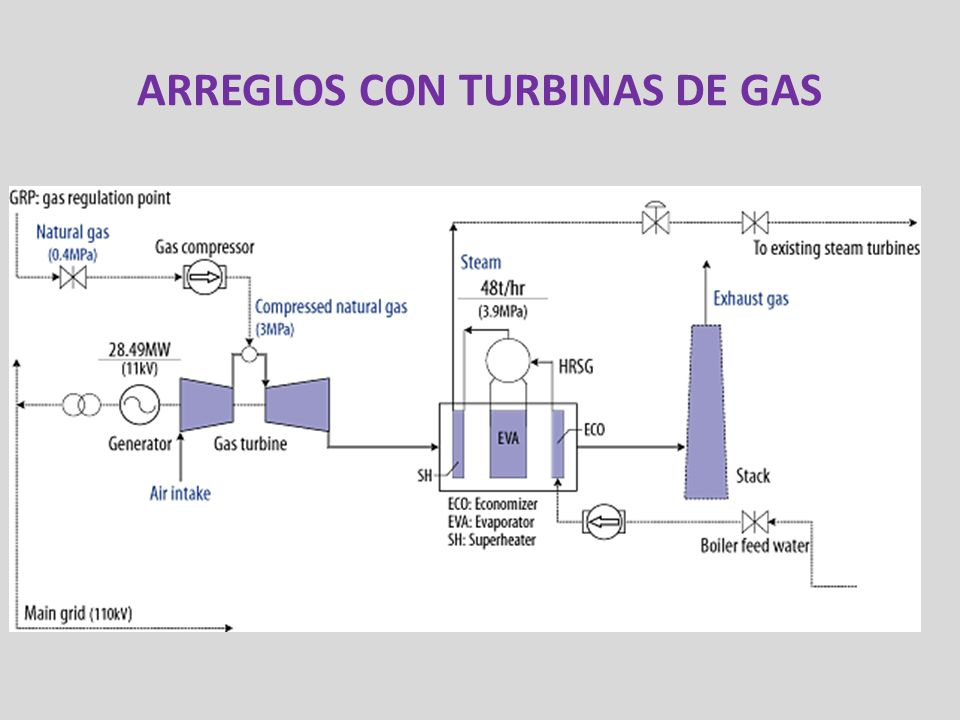

19 ARREGLOS CON TURBINAS DE GAS

20 ARREGLOS CON TURBINAS DE VAPOR-DE CONDENSACION O CONTRAPRESION

21 ARREGLOS CON MOTORES DE COMBUSTION INTERNA

22 PARAMETROS RELEVANTES DE LOS SISTEMAS DE COGENERACION
CENTRO DE CONSUMO 1 CENTRO DE CONSUMO 2 ESTACION DE GENERACION DE VAPOR Flujo de vapor Flujo de condensado V Q Flujo de combustible CASA DE FUERZA DE PLANTA E Energía Eléctrica RED EXTERNA DE ENERGIA Q = Calor suministrado por el combustible en los generadores de vapor V = Es el calor útil proporcionado en este caso por el vapor en los centros de consumo. E= Es la energía eléctrica suministrada por la red externa de energía a través de la casa de fuerza de la planta.

23 PARAMETROS RELEVANTES DE LOS SISTEMAS DE COGENERACION
CENTRO DE CONSUMO 1 CENTRO DE CONSUMO 2 Q Flujo de vapor Flujo de condensado Flujo de combustible V Tur bin a de Va por Generador de Vapor Acuotubula r B Cpnd. * CASA DE FUERZA DE PLANTA E Energía Eléctrica Generador Eléctrico Q = Calor suministrado por el combustible en los generadores de vapor V = Es el calor útil proporcionado en este caso por el vapor en los centros de consumo. E= Es la energía eléctrica suministrada por la red externa de energía a través de la casa de fuerza de la planta.

24 RELACION DE COGENERACION
RENDIMIENTO ELECTRICO EFECTIVO AHORRO DE ENERGIA PRIMARIA

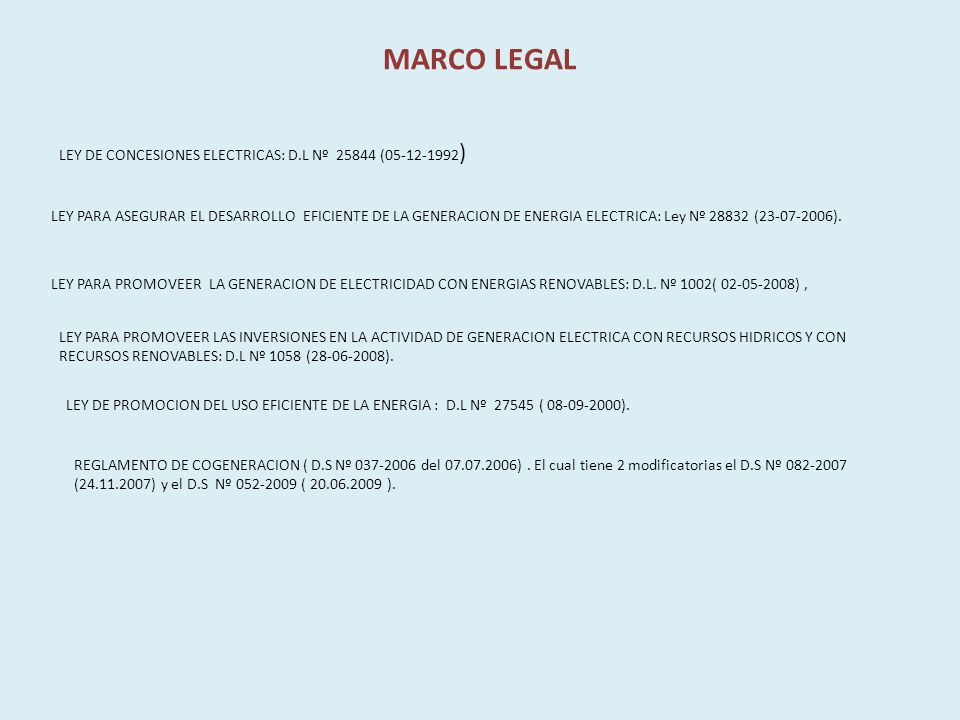

25 MARCO LEGAL LEY DE CONCESIONES ELECTRICAS: D.L Nº 25844 (05-12-1992)
LEY PARA ASEGURAR EL DESARROLLO EFICIENTE DE LA GENERACION DE ENERGIA ELECTRICA: Ley Nº ( ). LEY PARA PROMOVEER LA GENERACION DE ELECTRICIDAD CON ENERGIAS RENOVABLES: D.L. Nº 1002( ) , LEY PARA PROMOVEER LAS INVERSIONES EN LA ACTIVIDAD DE GENERACION ELECTRICA CON RECURSOS HIDRICOS Y CON RECURSOS RENOVABLES: D.L Nº 1058 ( ). LEY DE PROMOCION DEL USO EFICIENTE DE LA ENERGIA : D.L Nº ( ). REGLAMENTO DE COGENERACION ( D.S Nº del ) . El cual tiene 2 modificatorias el D.S Nº ( ) y el D.S Nº ( ).

26 PROCEDIMIENTO DE CALIFICACION
Tecnología/Combustible Rendimiento Eléctrico Efectivo (REE) Relación de Cogeneración C=E/V Turbina de Vapor de Contrapresión 0.7 0.15 Turbina de vapor de extracción simple 0.68 0.30 Turbina de gas de Ciclo Simple 0.55 0.40 Turbina de Gas de Ciclo Combinado 0.50 Motores de Combustión Interna 0.60 Biomasa

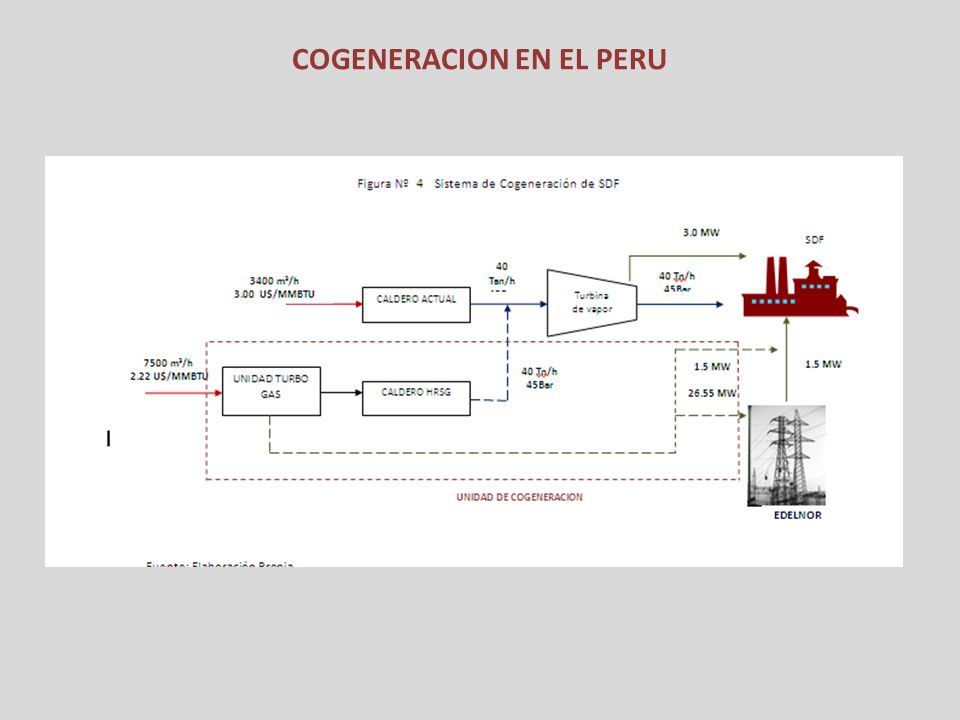

27 COGENERACION EN EL PERU
