1 Elaborado por : Ing.edson Rodríguez Solórzano
Geologia 4 Sabado Elaborado por : Ing.edson Rodríguez Solórzano

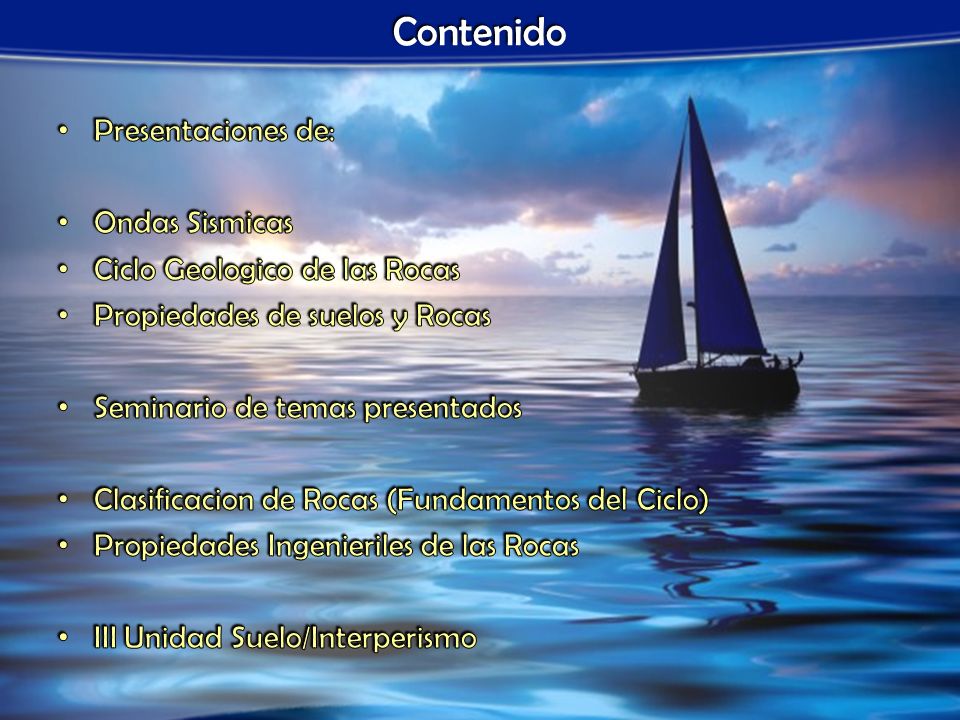

2 Contenido Presentaciones de: Ondas Sismicas
Ciclo Geologico de las Rocas Propiedades de suelos y Rocas Seminario de temas presentados Clasificacion de Rocas (Fundamentos del Ciclo) Propiedades Ingenieriles de las Rocas III Unidad Suelo/Interperismo

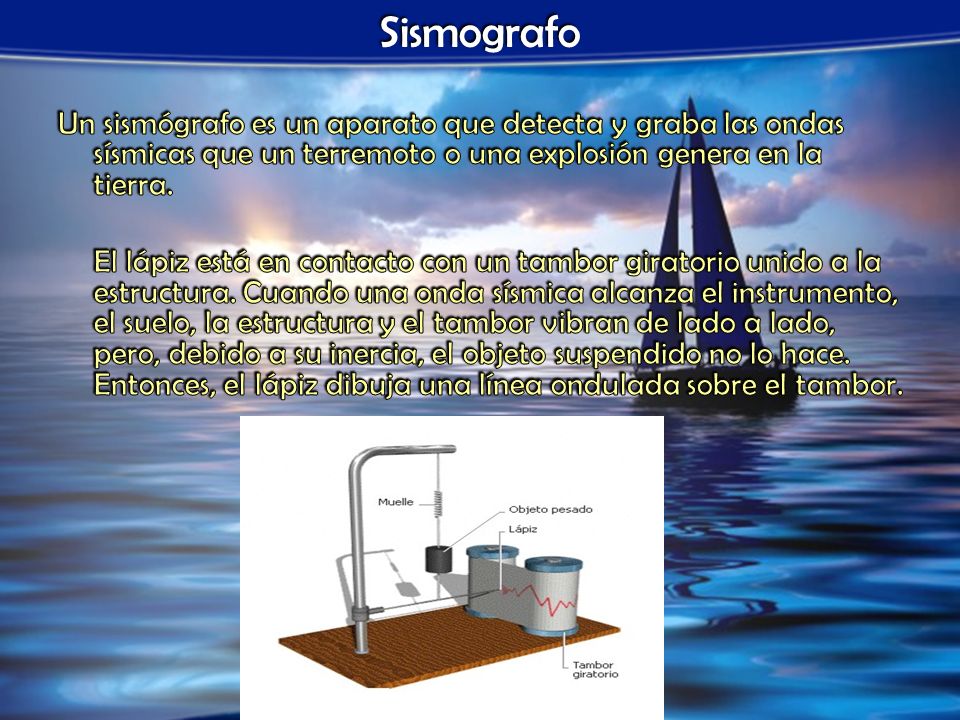

3 Sismografo Un sismógrafo es un aparato que detecta y graba las ondas sísmicas que un terremoto o una explosión genera en la tierra. El lápiz está en contacto con un tambor giratorio unido a la estructura. Cuando una onda sísmica alcanza el instrumento, el suelo, la estructura y el tambor vibran de lado a lado, pero, debido a su inercia, el objeto suspendido no lo hace. Entonces, el lápiz dibuja una línea ondulada sobre el tambor.

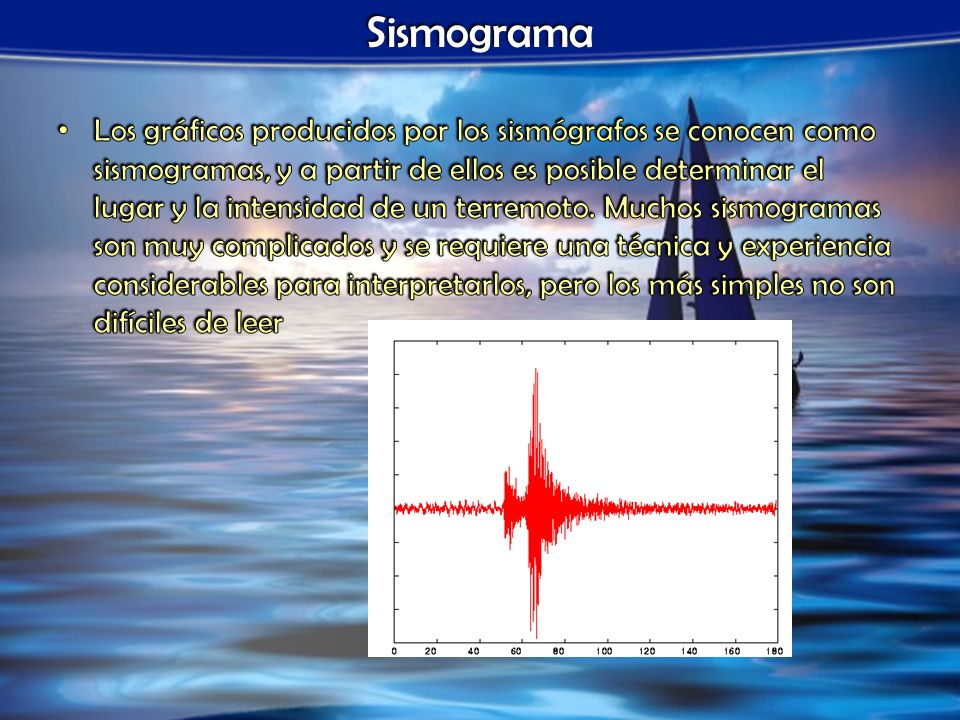

4 Sismograma Los gráficos producidos por los sismógrafos se conocen como sismogramas, y a partir de ellos es posible determinar el lugar y la intensidad de un terremoto. Muchos sismogramas son muy complicados y se requiere una técnica y experiencia considerables para interpretarlos, pero los más simples no son difíciles de leer

5 Ciclo de las Rocas Igneas Sedimentarias Metamorficas

6

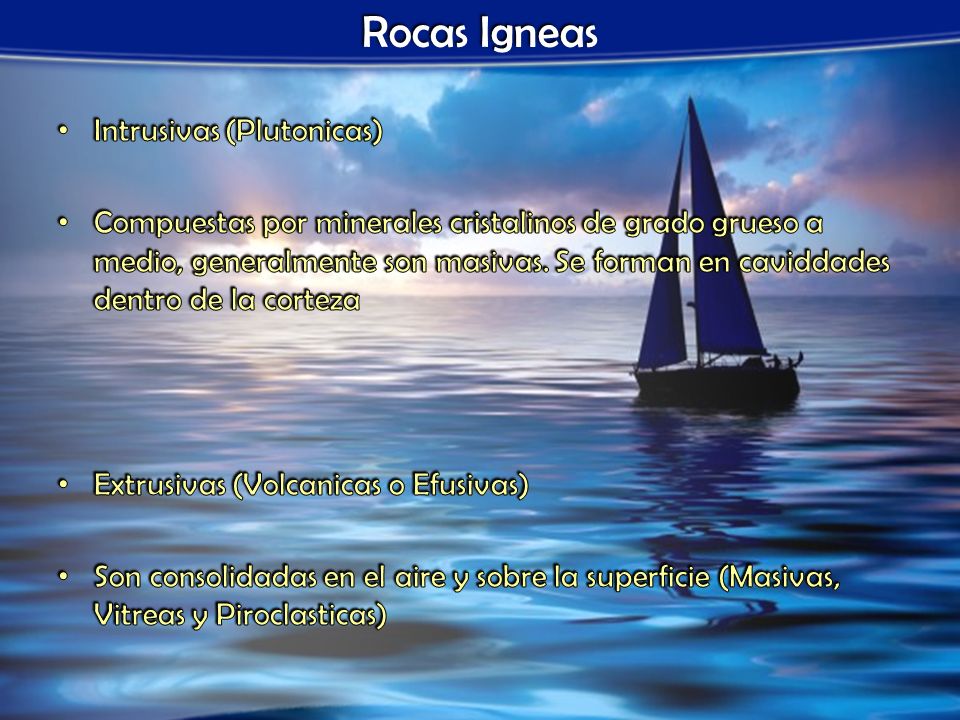

7 Rocas Igneas Intrusivas (Plutonicas)
Compuestas por minerales cristalinos de grado grueso a medio, generalmente son masivas. Se forman en caviddades dentro de la corteza Extrusivas (Volcanicas o Efusivas) Son consolidadas en el aire y sobre la superficie (Masivas, Vitreas y Piroclasticas)

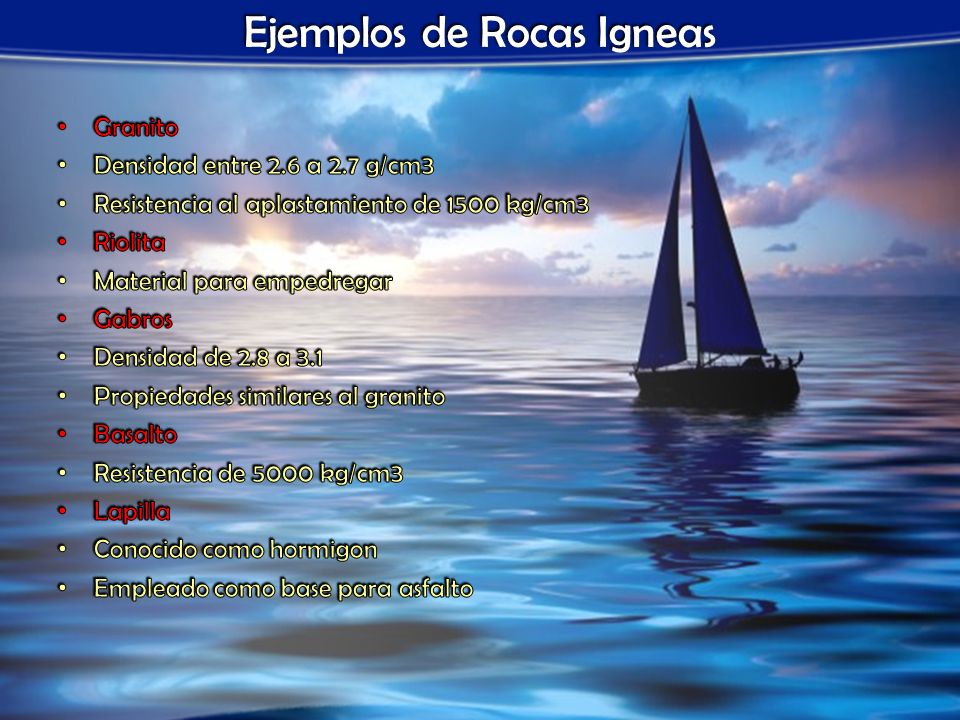

8 Ejemplos de Rocas Igneas
Granito Densidad entre 2.6 a 2.7 g/cm3 Resistencia al aplastamiento de 1500 kg/cm3 Riolita Material para empedregar Gabros Densidad de 2.8 a 3.1 Propiedades similares al granito Basalto Resistencia de 5000 kg/cm3 Lapilla Conocido como hormigon Empleado como base para asfalto

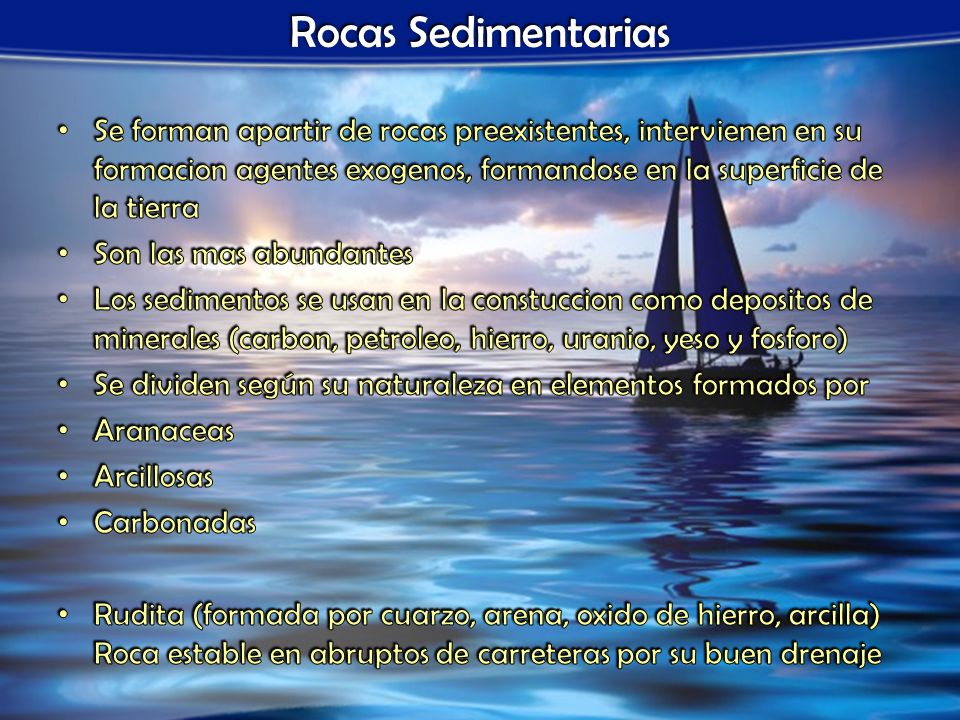

9 Rocas Sedimentarias Se forman apartir de rocas preexistentes, intervienen en su formacion agentes exogenos, formandose en la superficie de la tierra Son las mas abundantes Los sedimentos se usan en la constuccion como depositos de minerales (carbon, petroleo, hierro, uranio, yeso y fosforo) Se dividen según su naturaleza en elementos formados por Aranaceas Arcillosas Carbonadas Rudita (formada por cuarzo, arena, oxido de hierro, arcilla) Roca estable en abruptos de carreteras por su buen drenaje

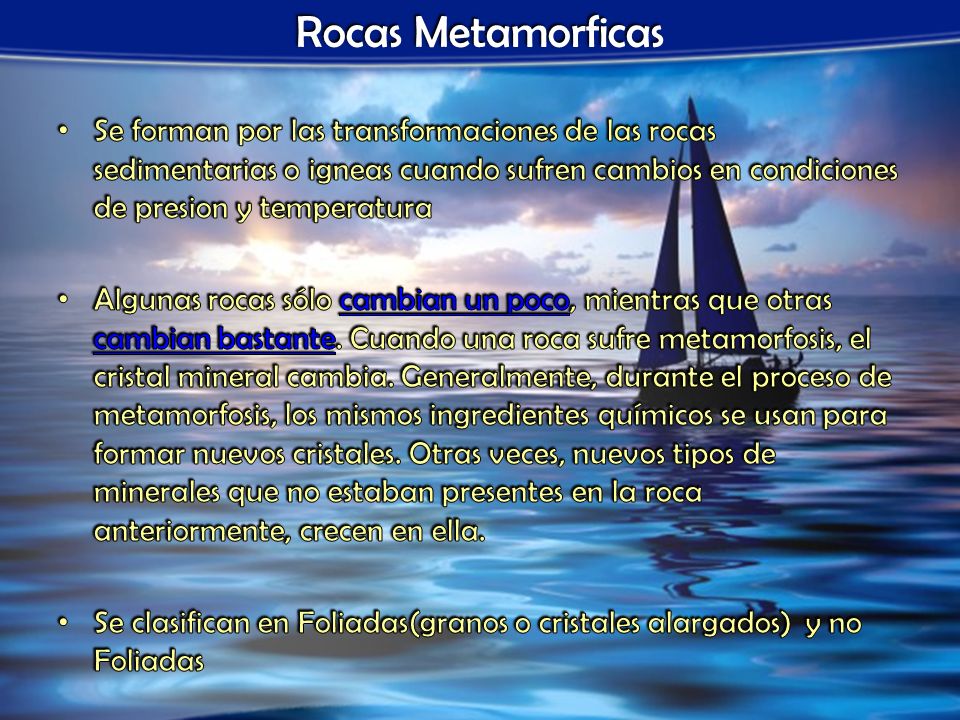

10 Rocas Metamorficas Se forman por las transformaciones de las rocas sedimentarias o igneas cuando sufren cambios en condiciones de presion y temperatura Algunas rocas sólo cambian un poco, mientras que otras cambian bastante. Cuando una roca sufre metamorfosis, el cristal mineral cambia. Generalmente, durante el proceso de metamorfosis, los mismos ingredientes químicos se usan para formar nuevos cristales. Otras veces, nuevos tipos de minerales que no estaban presentes en la roca anteriormente, crecen en ella. Se clasifican en Foliadas(granos o cristales alargados) y no Foliadas

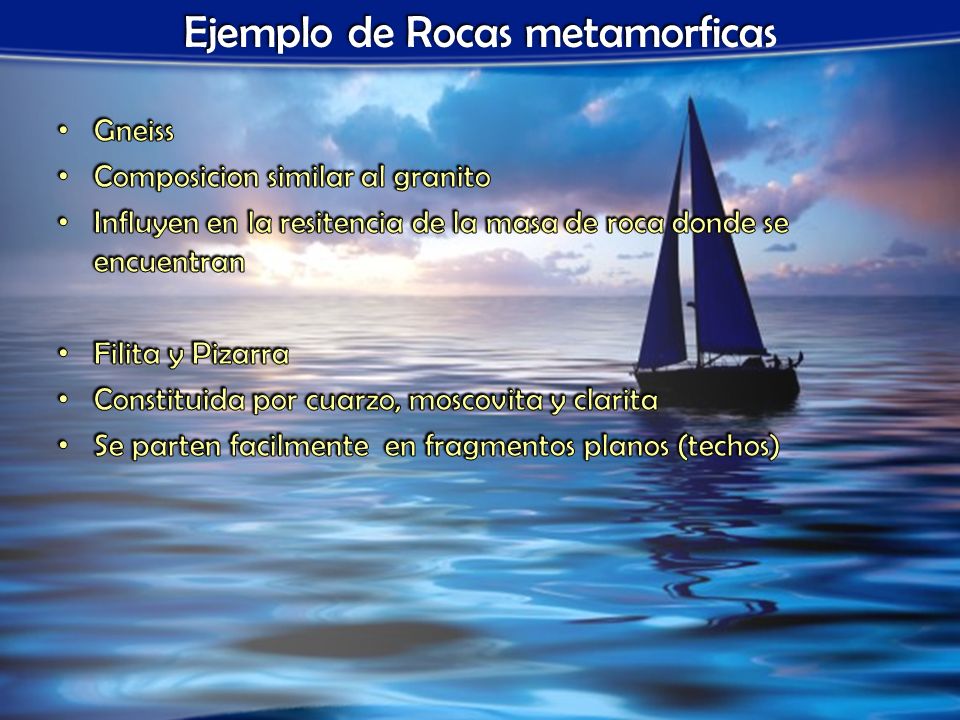

11 Ejemplo de Rocas metamorficas
Gneiss Composicion similar al granito Influyen en la resitencia de la masa de roca donde se encuentran Filita y Pizarra Constituida por cuarzo, moscovita y clarita Se parten facilmente en fragmentos planos (techos)

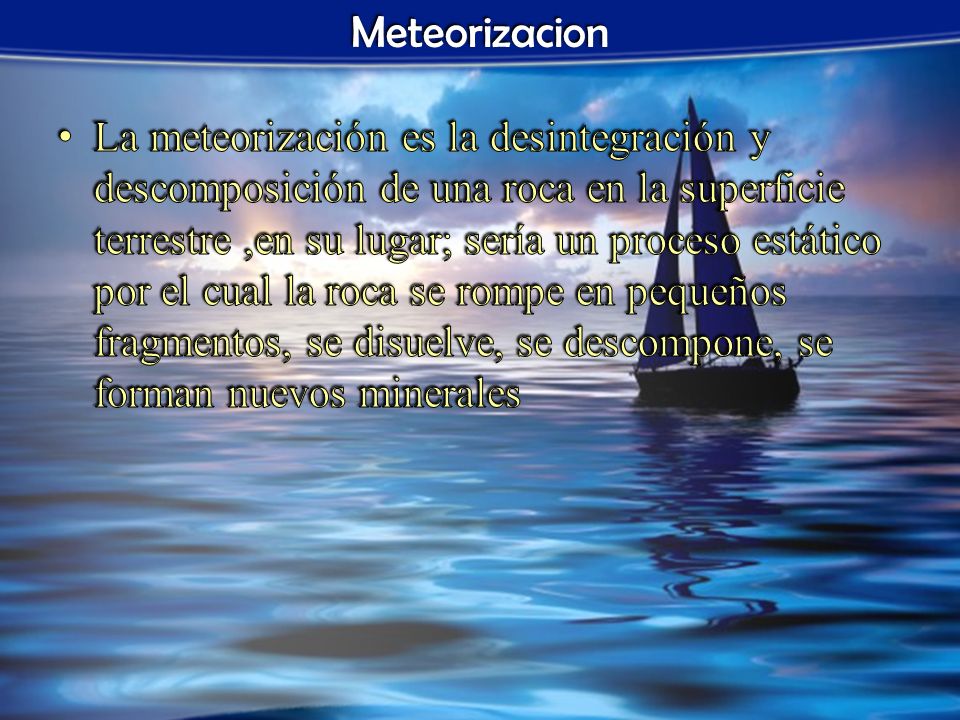

12 Meteorizacion La meteorización es la desintegración y descomposición de una roca en la superficie terrestre ,en su lugar; sería un proceso estático por el cual la roca se rompe en pequeños fragmentos, se disuelve, se descompone, se forman nuevos minerales

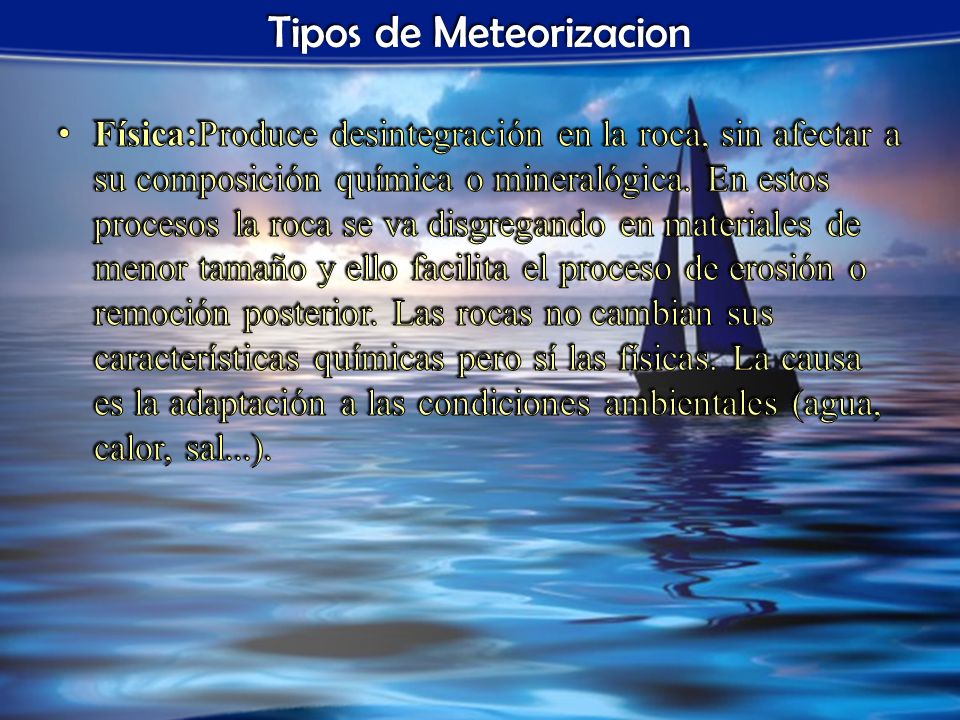

13 Tipos de Meteorizacion
Física:Produce desintegración en la roca, sin afectar a su composición química o mineralógica. En estos procesos la roca se va disgregando en materiales de menor tamaño y ello facilita el proceso de erosión o remoción posterior. Las rocas no cambian sus características químicas pero sí las físicas. La causa es la adaptación a las condiciones ambientales (agua, calor, sal...).

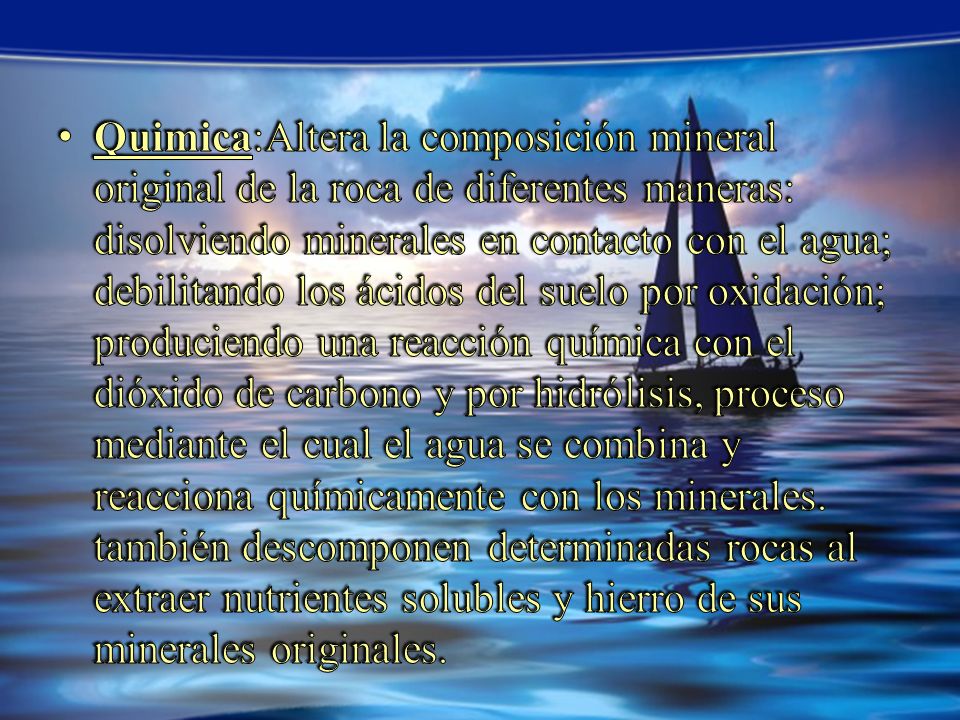

14 Quimica:Altera la composición mineral original de la roca de diferentes maneras: disolviendo minerales en contacto con el agua; debilitando los ácidos del suelo por oxidación; produciendo una reacción química con el dióxido de carbono y por hidrólisis, proceso mediante el cual el agua se combina y reacciona químicamente con los minerales. también descomponen determinadas rocas al extraer nutrientes solubles y hierro de sus minerales originales.

15 se puede dividir la composición química de los suelos en orgánicos e inorgánicos. Representan las partículas minerales el 50% del total, de las cuales dominan la arena, arcilla y caliza, y en menor medida óxidos e hidróxidos de hierro y sales; las de origen orgánico suponen el 5%; el 45% que resta lo ocupan aire y agua, los cuales aprovechan la porosidad de la arena (el componente más importante de los suelos) para penetrar en los suelos y permitir la iteración con los demás elementos.

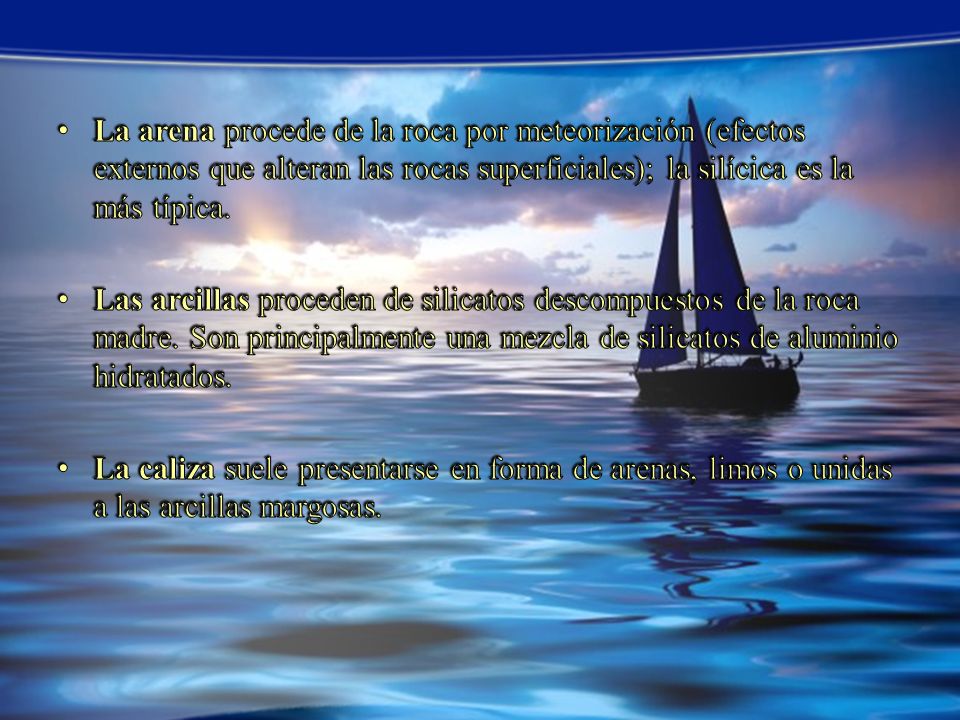

16 La arena procede de la roca por meteorización (efectos externos que alteran las rocas superficiales); la silícica es la más típica. Las arcillas proceden de silicatos descompuestos de la roca madre. Son principalmente una mezcla de silicatos de aluminio hidratados. La caliza suele presentarse en forma de arenas, limos o unidas a las arcillas margosas.

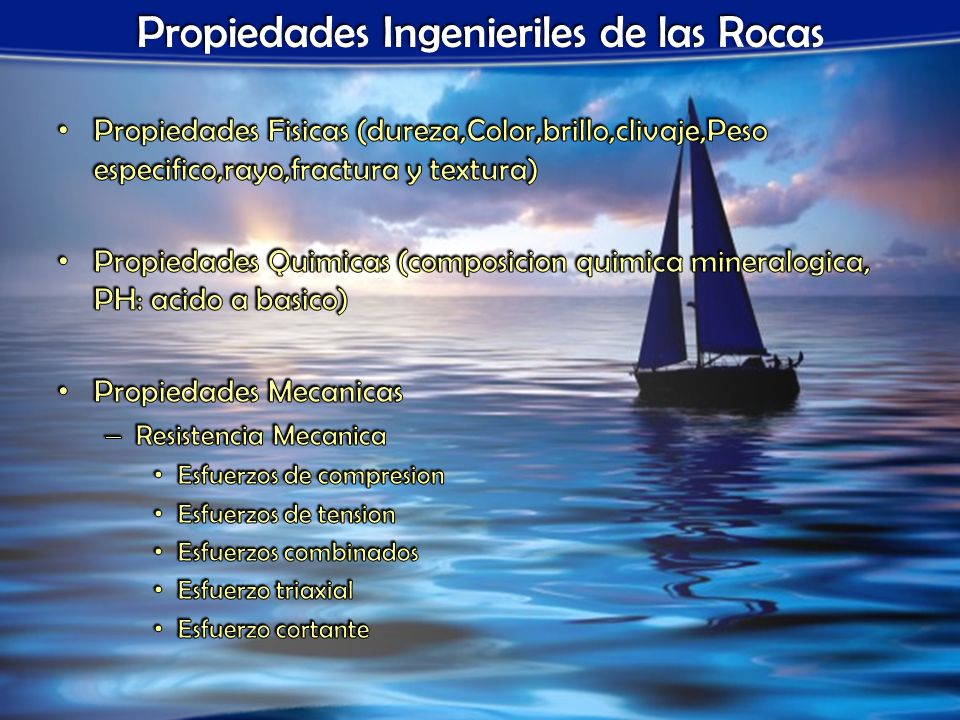

17 Propiedades Ingenieriles de las Rocas
Propiedades Fisicas (dureza,Color,brillo,clivaje,Peso especifico,rayo,fractura y textura) Propiedades Quimicas (composicion quimica mineralogica, PH: acido a basico) Propiedades Mecanicas Resistencia Mecanica Esfuerzos de compresion Esfuerzos de tension Esfuerzos combinados Esfuerzo triaxial Esfuerzo cortante

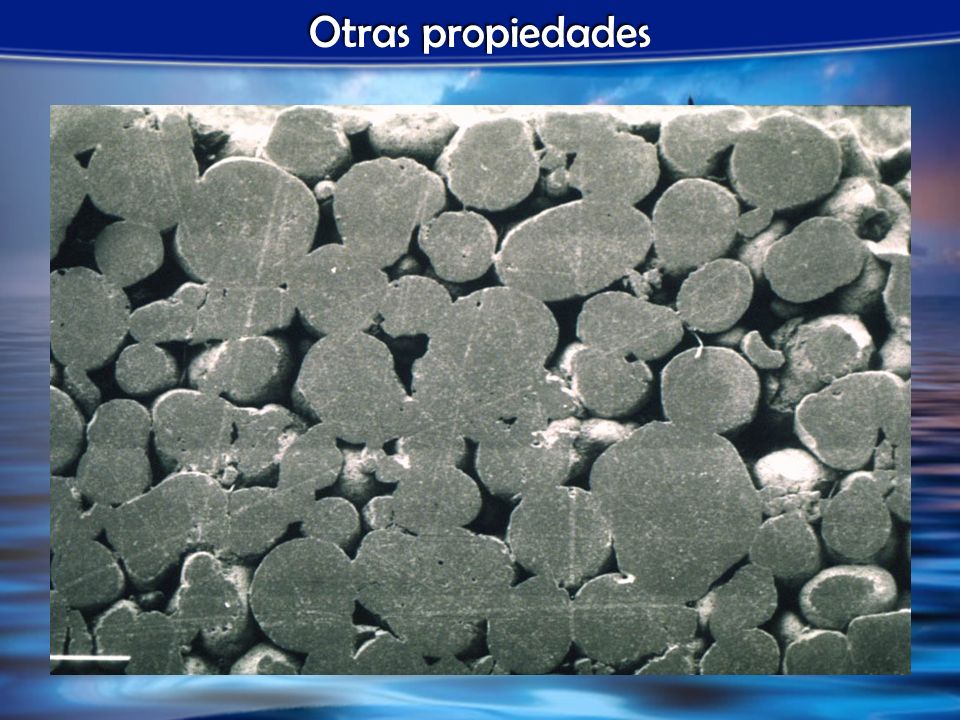

18 Otras propiedades

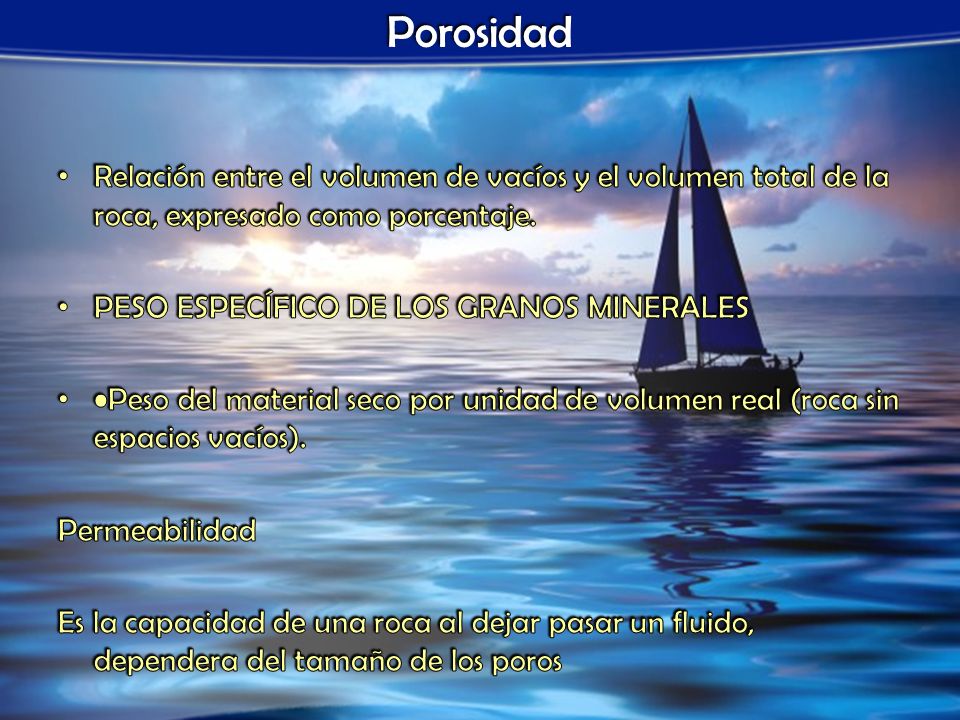

19 Porosidad Relación entre el volumen de vacíos y el volumen total de la roca, expresado como porcentaje. PESO ESPECÍFICO DE LOS GRANOS MINERALES •Peso del material seco por unidad de volumen real (roca sin espacios vacíos). Permeabilidad Es la capacidad de una roca al dejar pasar un fluido, dependera del tamaño de los poros

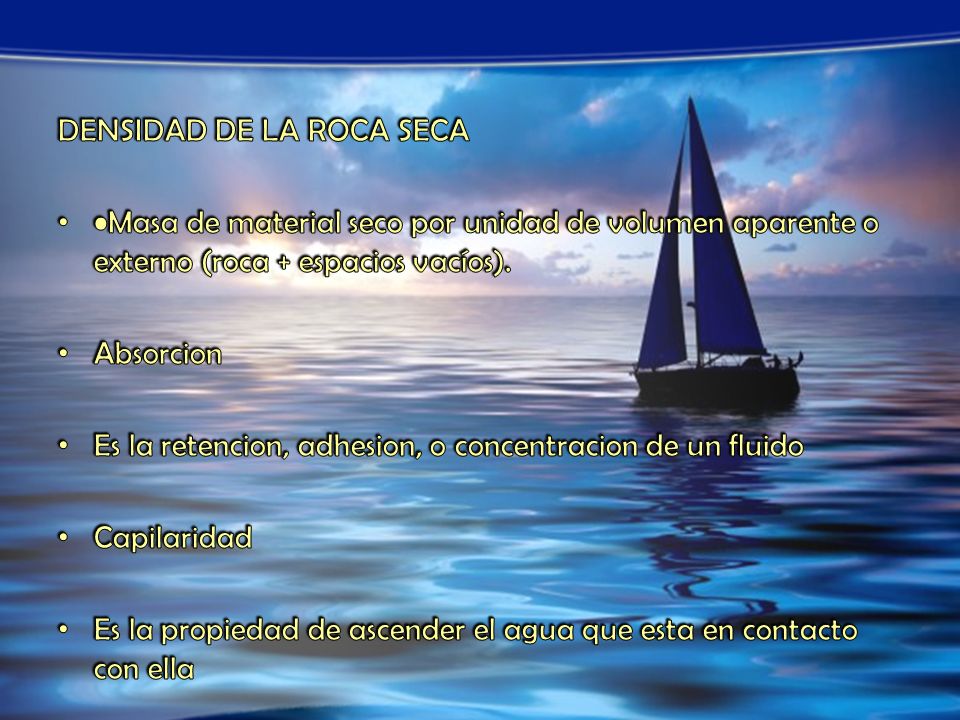

20 DENSIDAD DE LA ROCA SECA
•Masa de material seco por unidad de volumen aparente o externo (roca + espacios vacíos). Absorcion Es la retencion, adhesion, o concentracion de un fluido Capilaridad Es la propiedad de ascender el agua que esta en contacto con ella

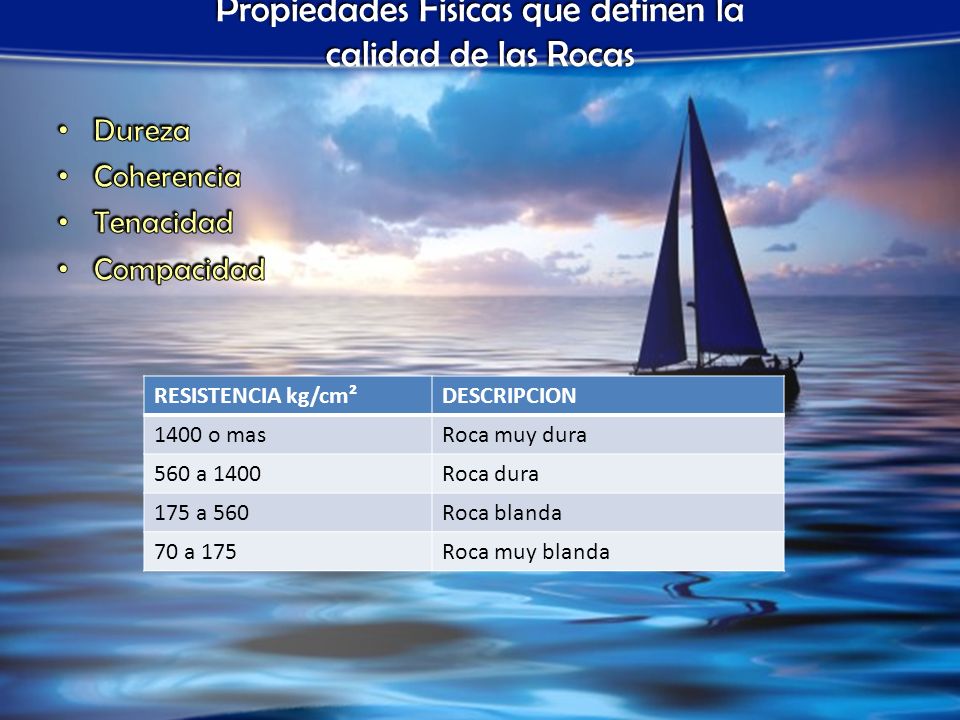

21 Propiedades Fisicas que definen la calidad de las Rocas
Dureza Coherencia Tenacidad Compacidad RESISTENCIA kg/cm² DESCRIPCION 1400 o mas Roca muy dura 560 a 1400 Roca dura 175 a 560 Roca blanda 70 a 175 Roca muy blanda

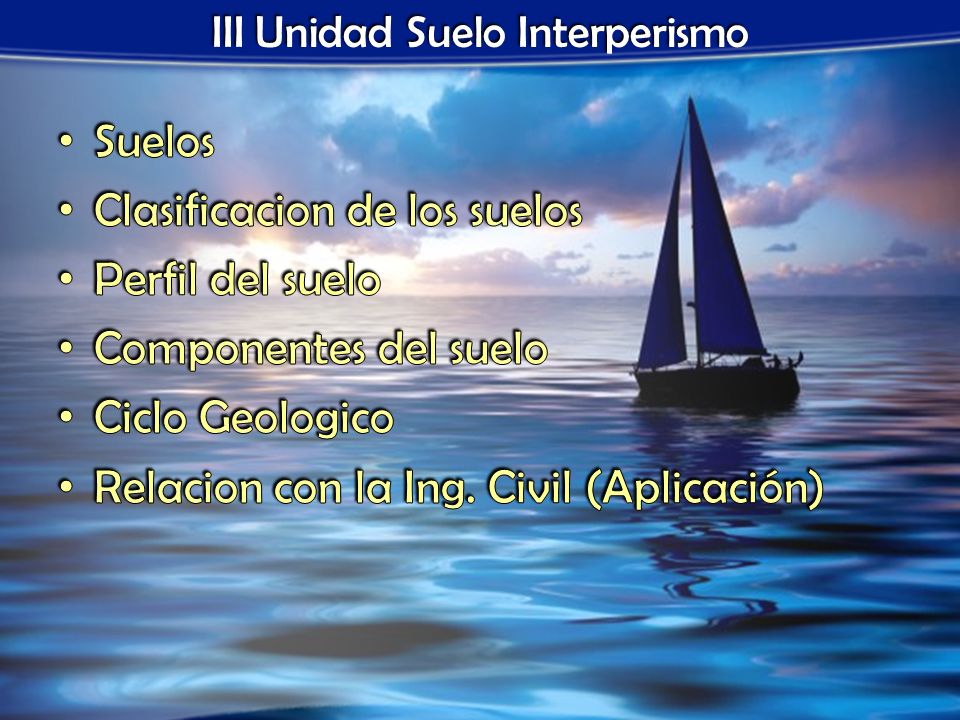

22 III Unidad Suelo Interperismo
Suelos Clasificacion de los suelos Perfil del suelo Componentes del suelo Ciclo Geologico Relacion con la Ing. Civil (Aplicación)

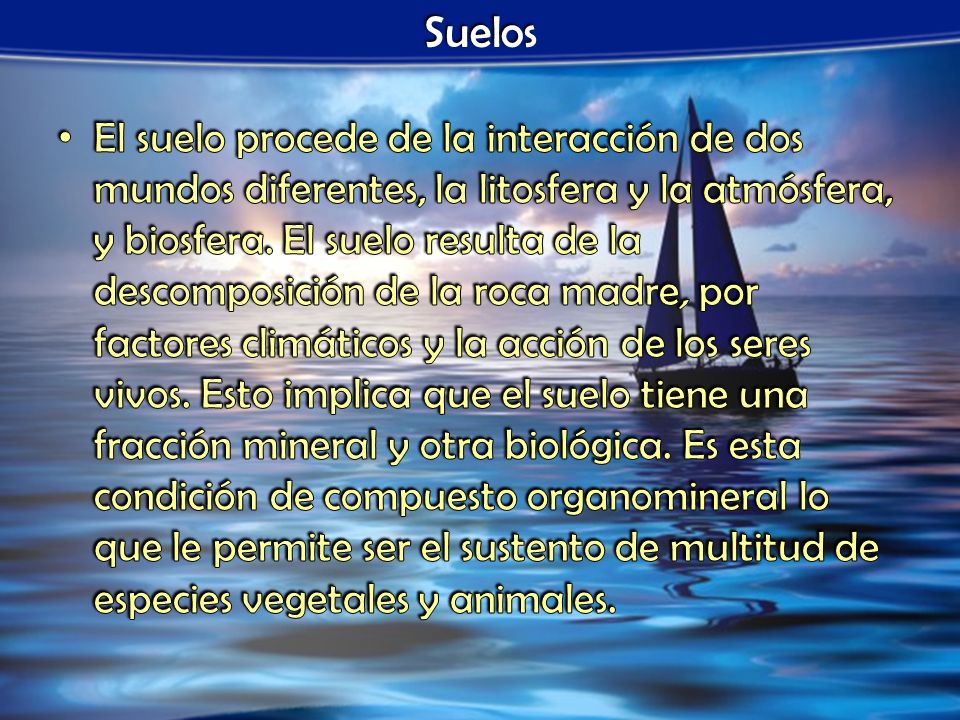

23 Suelos El suelo procede de la interacción de dos mundos diferentes, la litosfera y la atmósfera, y biosfera. El suelo resulta de la descomposición de la roca madre, por factores climáticos y la acción de los seres vivos. Esto implica que el suelo tiene una fracción mineral y otra biológica. Es esta condición de compuesto organomineral lo que le permite ser el sustento de multitud de especies vegetales y animales.

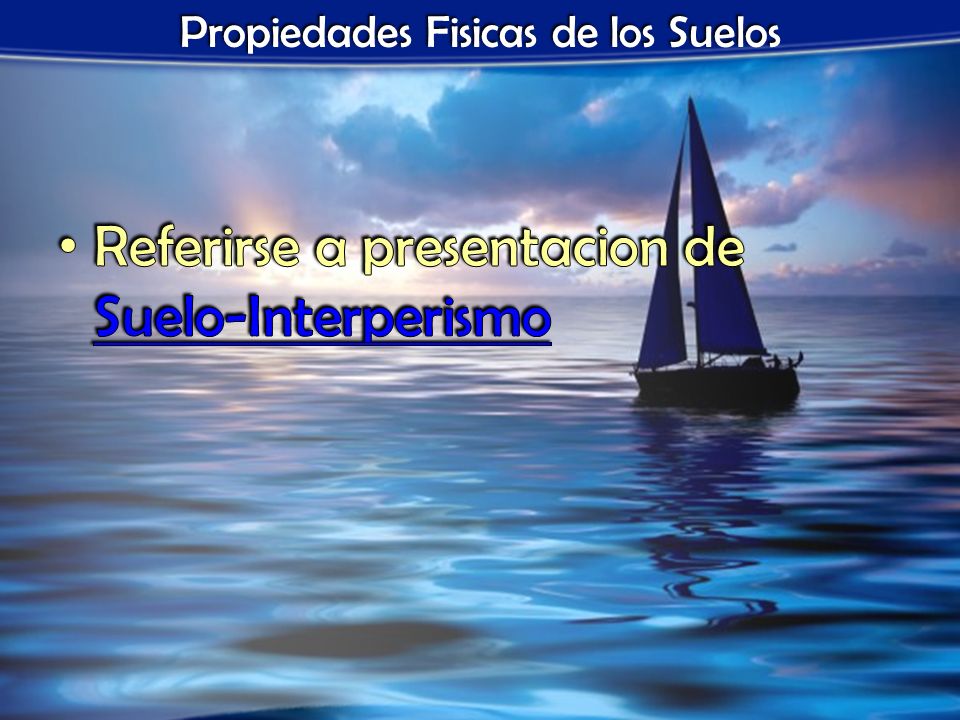

24 Propiedades Fisicas de los Suelos
Referirse a presentacion de Suelo-Interperismo

25 Gracias por su atencion
