Curso de Scaler Circuito hidráulico Diagrama de flujos Martillo Válvula PVG 32 2 cuerposVálvula PVG 32 4 cuerpos Filtro succión Filtro retorno Enfriador.

Presentación del tema: "Curso de Scaler Circuito hidráulico Diagrama de flujos Martillo Válvula PVG 32 2 cuerposVálvula PVG 32 4 cuerpos Filtro succión Filtro retorno Enfriador."— Transcripción de la presentación:

1

2 Curso de Scaler

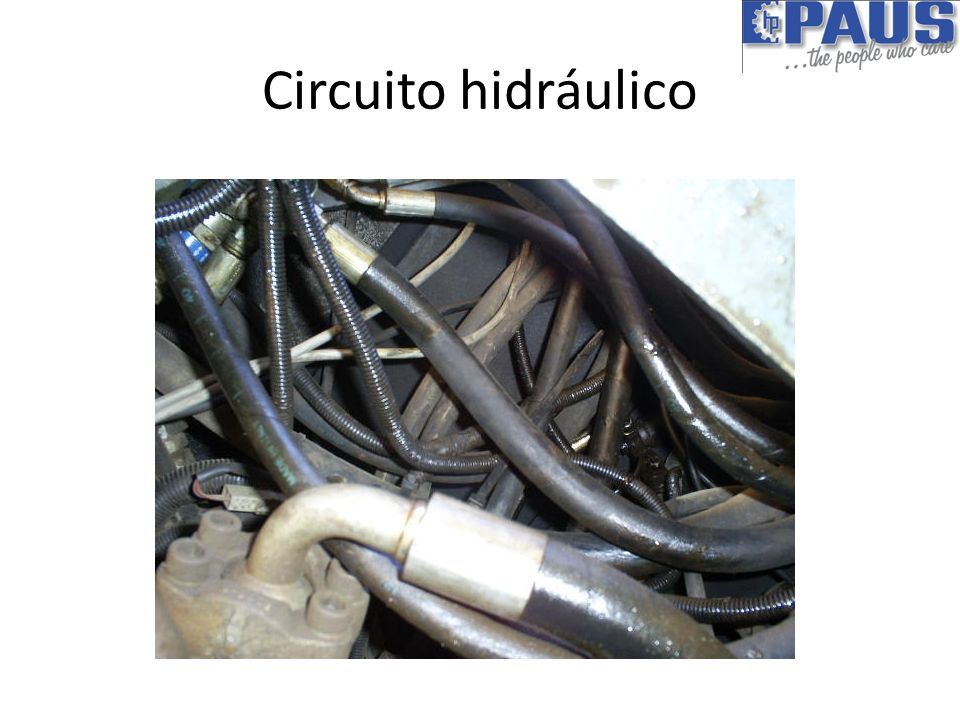

3 Circuito hidráulico

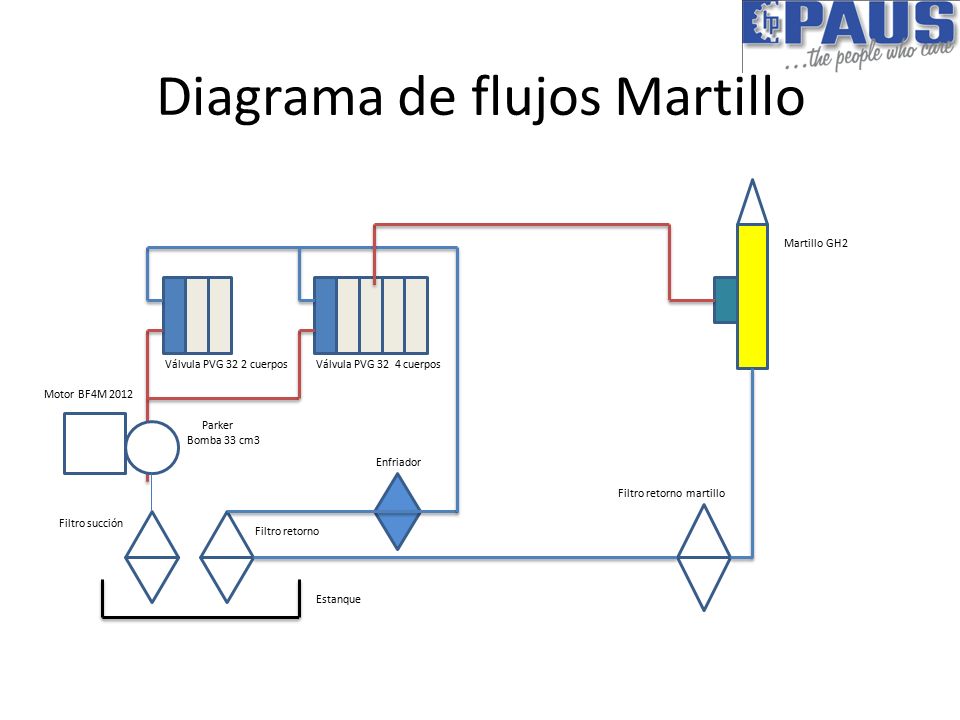

4 Diagrama de flujos Martillo Válvula PVG 32 2 cuerposVálvula PVG 32 4 cuerpos Filtro succión Filtro retorno Enfriador Filtro retorno martillo Bomba 33 cm3 Parker Motor BF4M 2012 Martillo GH2 Estanque

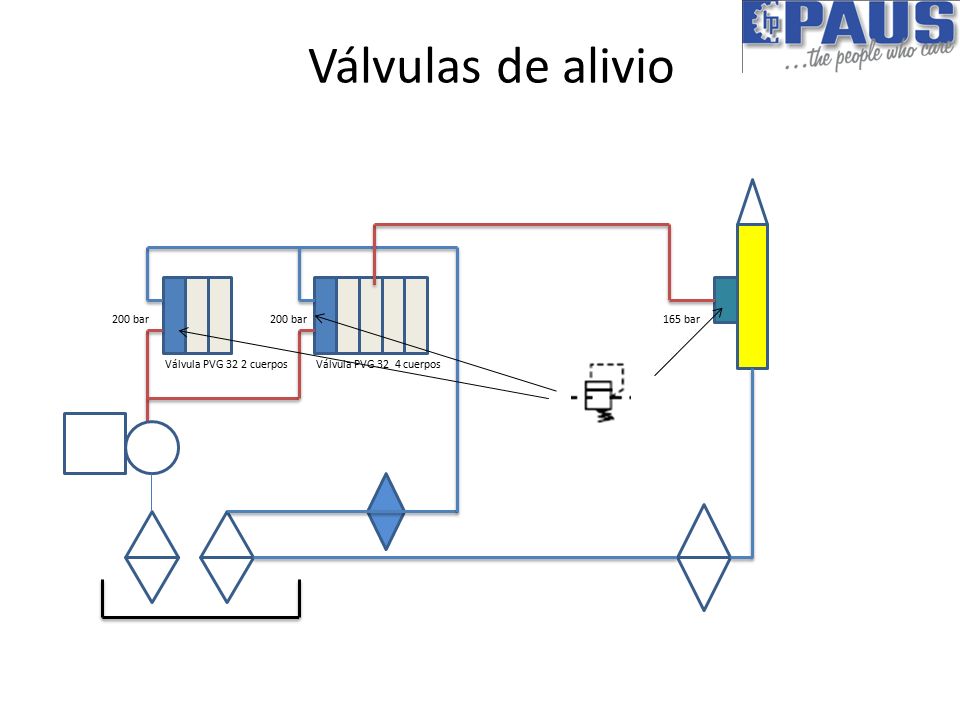

5 Válvulas de alivio Válvula PVG 32 2 cuerposVálvula PVG 32 4 cuerpos 200 bar 165 bar

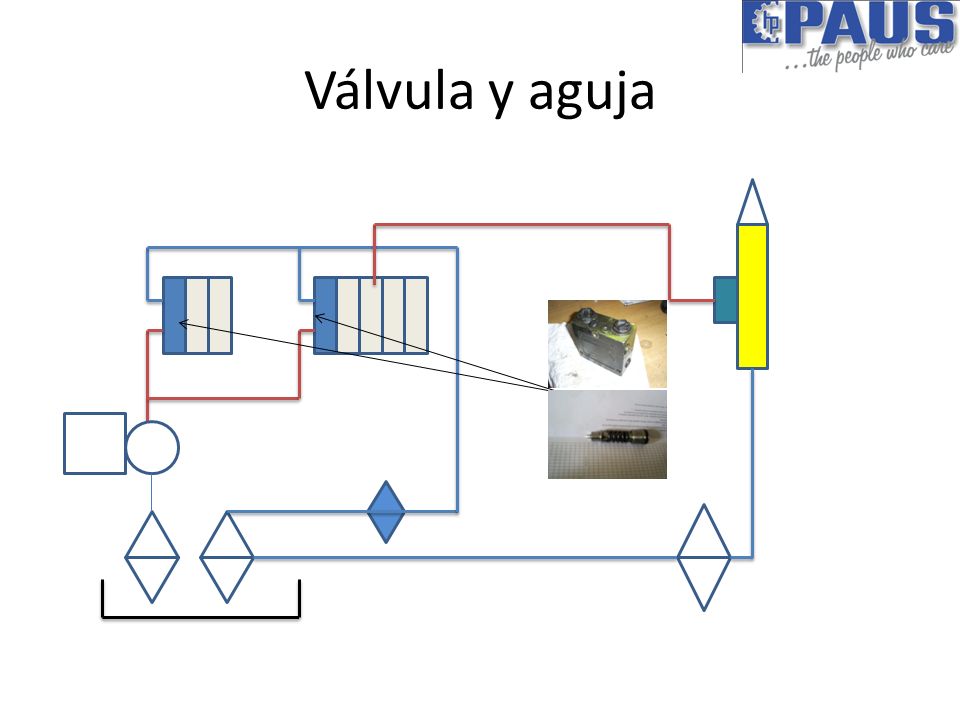

6 Válvula y aguja

7 Regulación Válvulas 200 bar

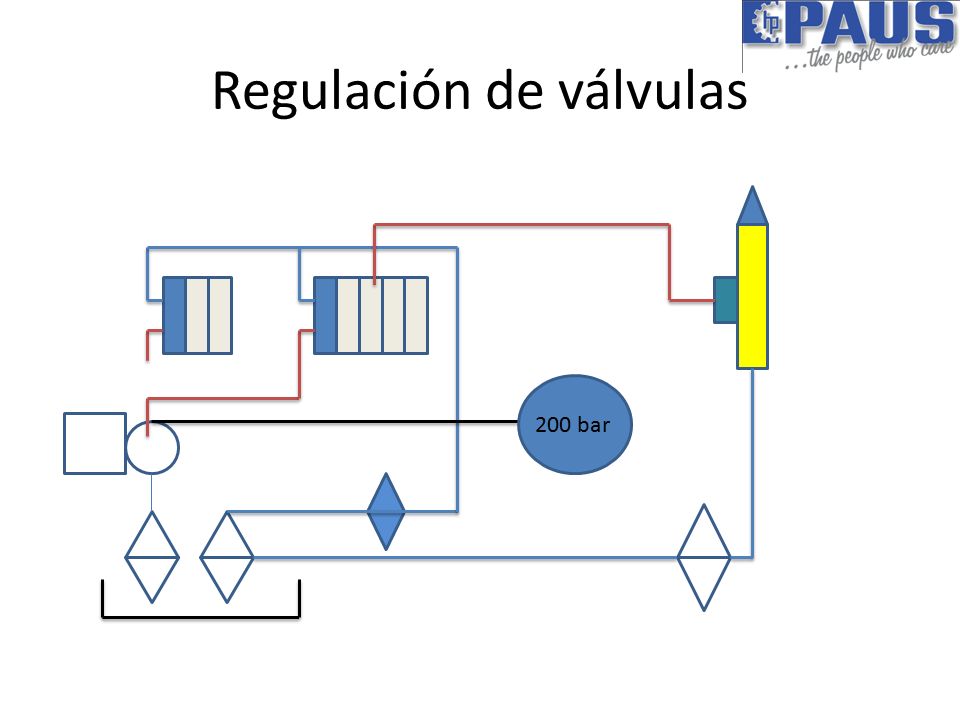

8 Regulación de válvulas 200 bar

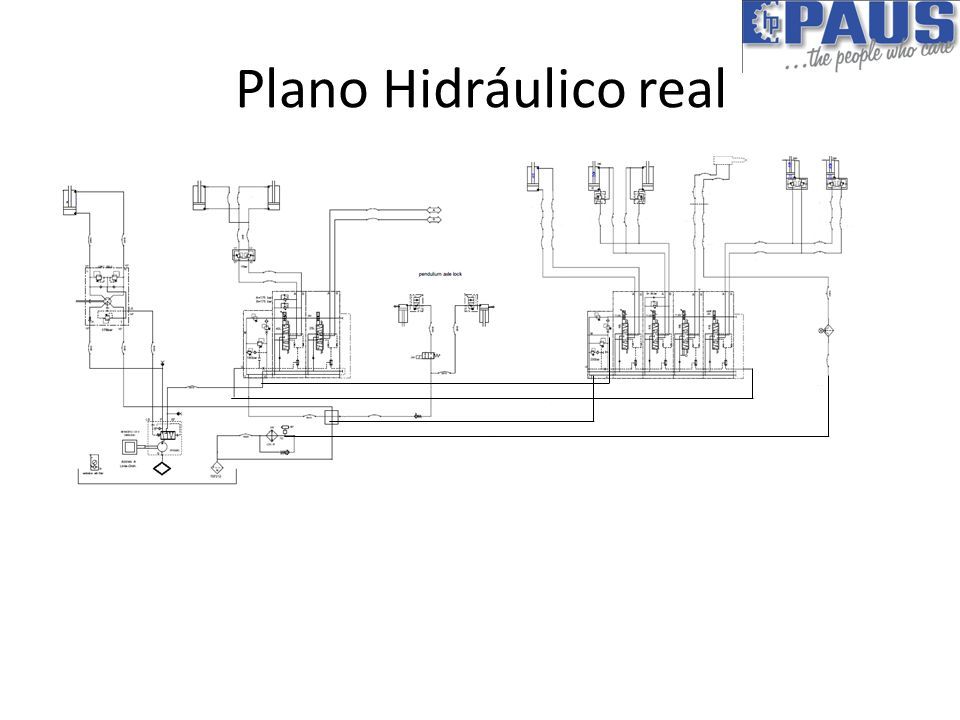

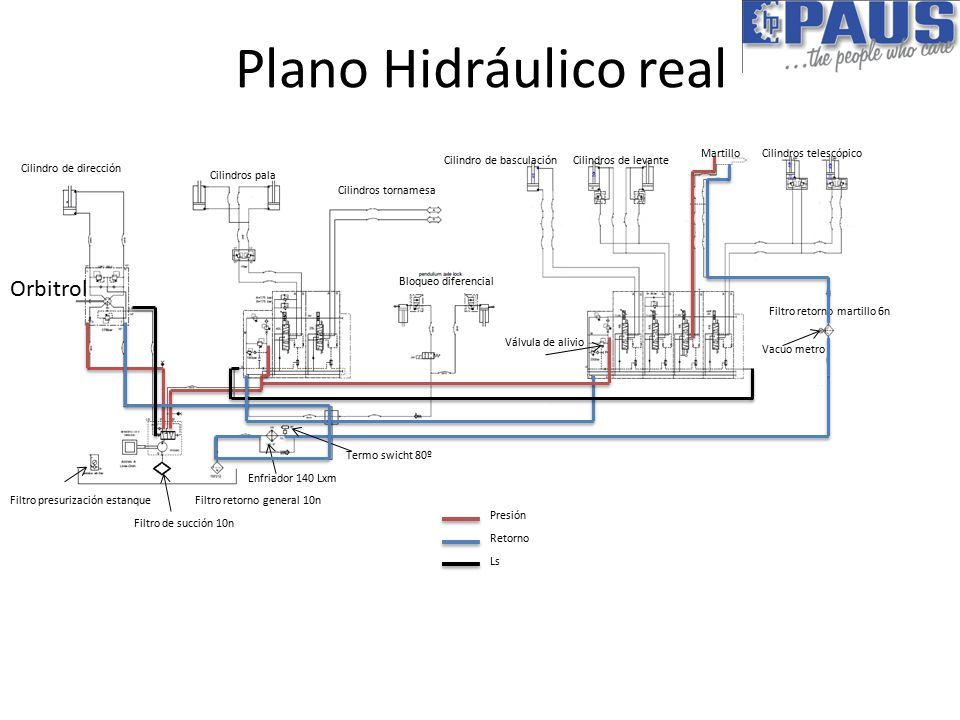

9 Plano Hidráulico real

10 Orbitrol Cilindro de dirección Cilindros pala Cilindros tornamesa Bloqueo diferencial Cilindros de levante Cilindros telescópicoMartillo Cilindro de basculación Filtro retorno martillo 6n Válvula de alivio Vacuo metro Enfriador 140 Lxm Termo swicht 80º Filtro retorno general 10nFiltro presurización estanque Filtro de succión 10n Presión Retorno Ls

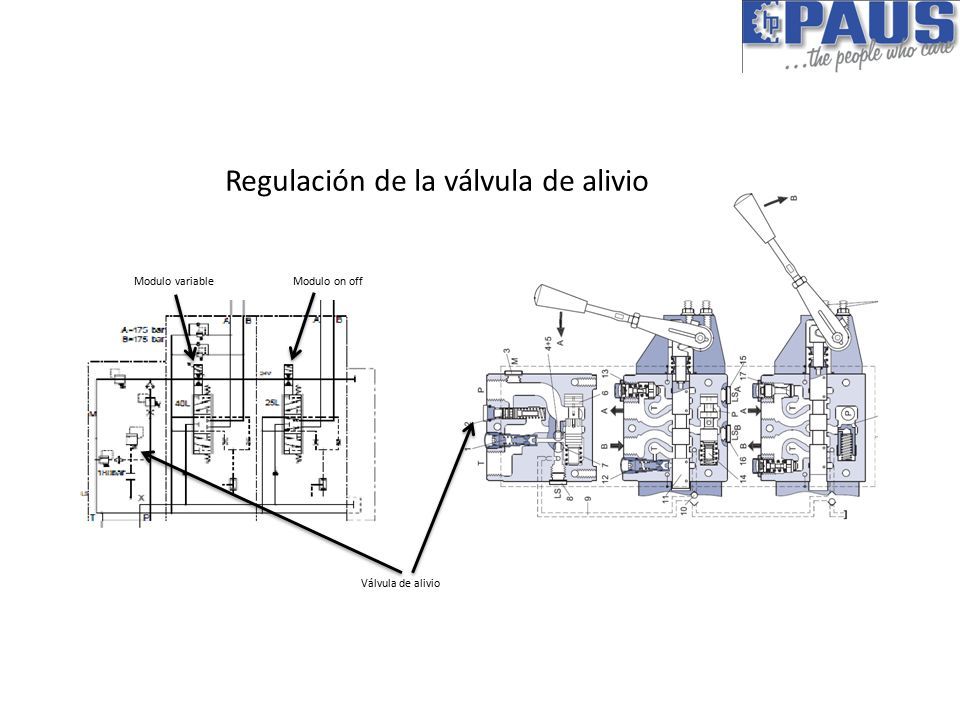

11 Válvula de alivio Modulo variableModulo on off Regulación de la válvula de alivio

12 Válvula PVG 32 terreno Modulo variableModulo on off Modulo entrada y salida Cuerpo de válvula P T Válvula de alivio Tapa Regulación a través de llave Allen

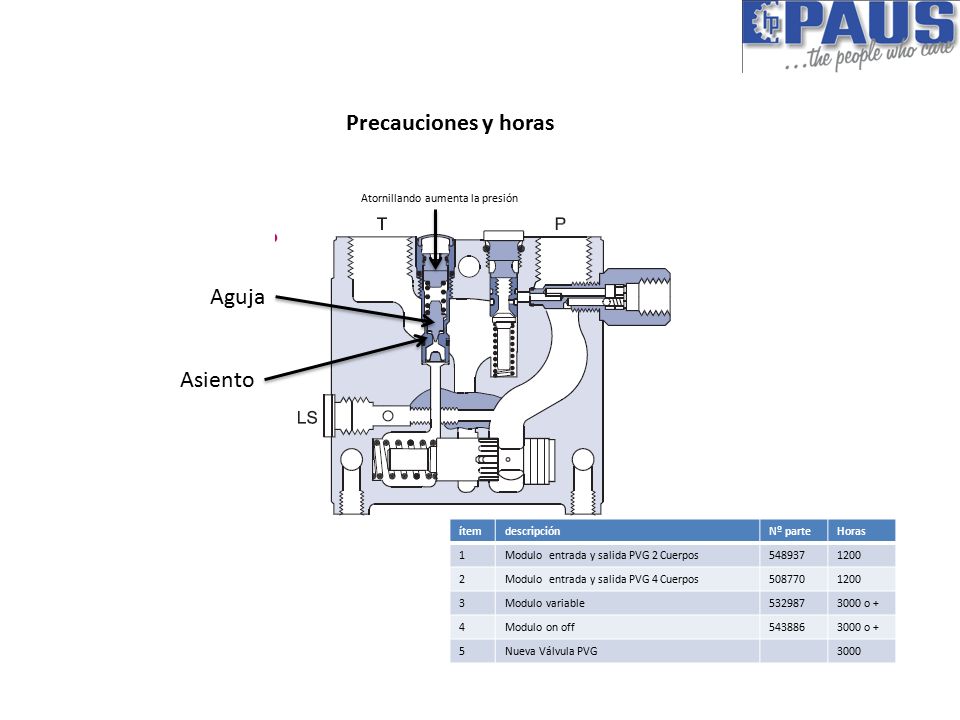

13 Precauciones y horas Aguja Asiento Atornillando aumenta la presión ítemdescripciónNº parteHoras 1Modulo entrada y salida PVG 2 Cuerpos5489371200 2Modulo entrada y salida PVG 4 Cuerpos5087701200 3Modulo variable5329873000 o + 4Modulo on off5438863000 o + 5Nueva Válvula PVG3000

14 Descanso

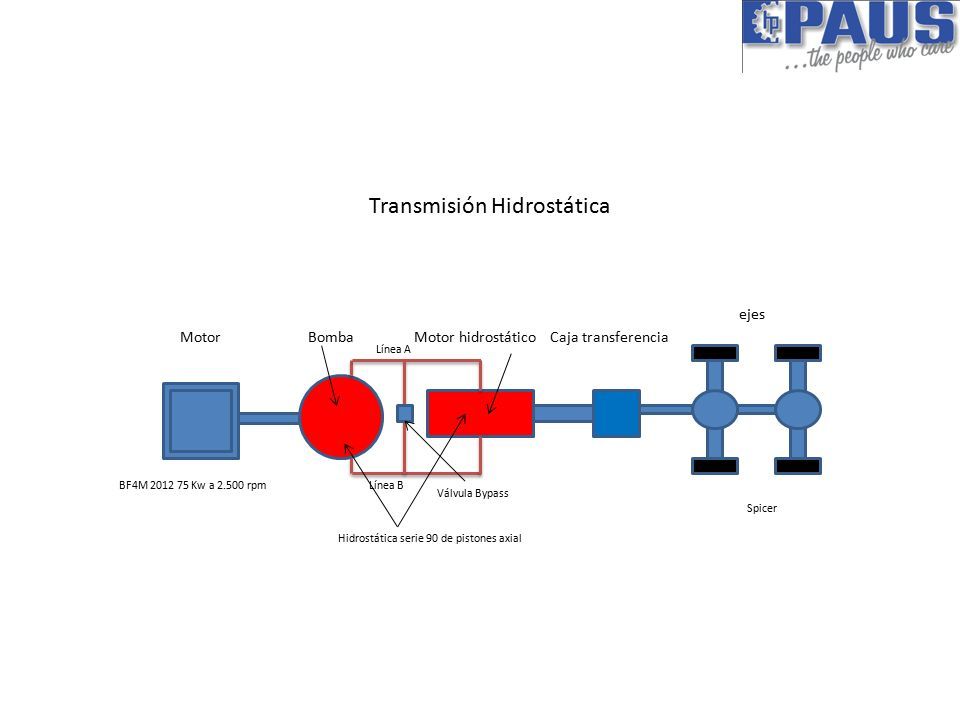

15 Transmisión Hidrostática MotorBombaMotor hidrostáticoCaja transferencia ejes BF4M 2012 75 Kw a 2.500 rpm Hidrostática serie 90 de pistones axial Línea A Línea B Válvula Bypass Spicer

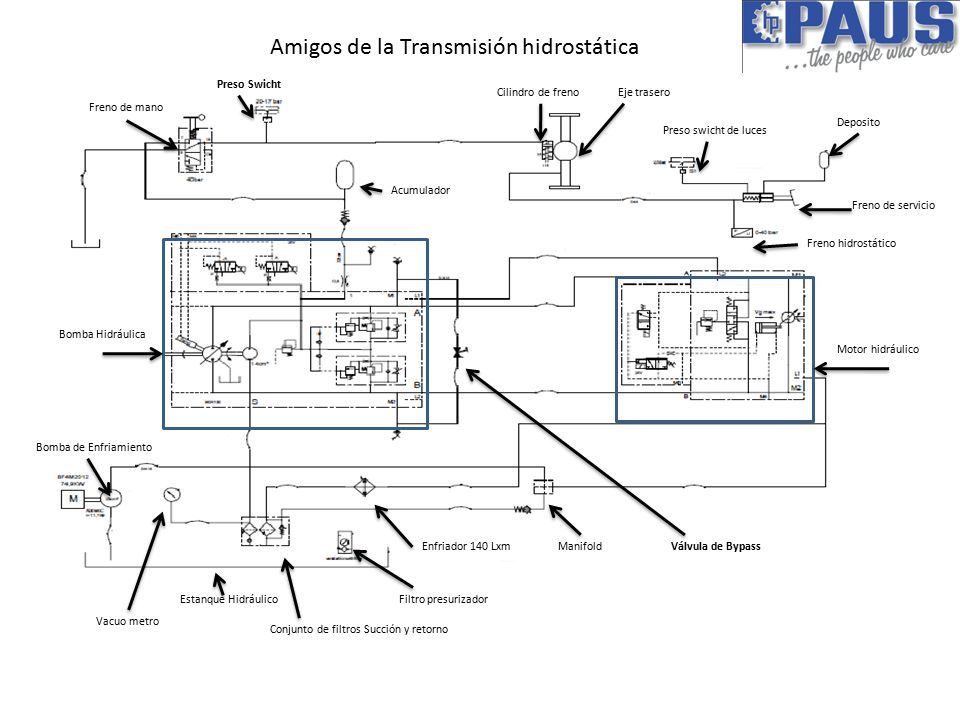

16 Amigos de la Transmisión hidrostática Motor hidráulico Bomba Hidráulica Estanque Hidráulico Conjunto de filtros Succión y retorno Filtro presurizador Vacuo metro Enfriador 140 Lxm Bomba de Enfriamiento ManifoldVálvula de Bypass Acumulador Freno de mano Preso Swicht Cilindro de frenoEje trasero Freno de servicio Deposito Preso swicht de luces Freno hidrostático

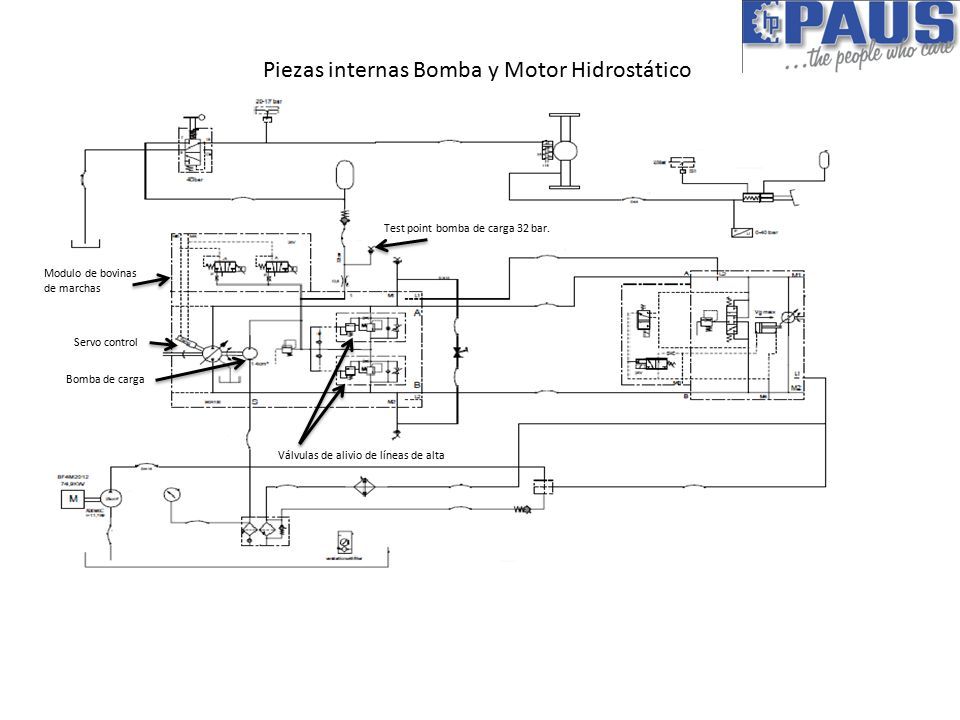

17 Piezas internas Bomba y Motor Hidrostático Servo control Bomba de carga Modulo de bovinas de marchas Test point bomba de carga 32 bar. Válvulas de alivio de líneas de alta

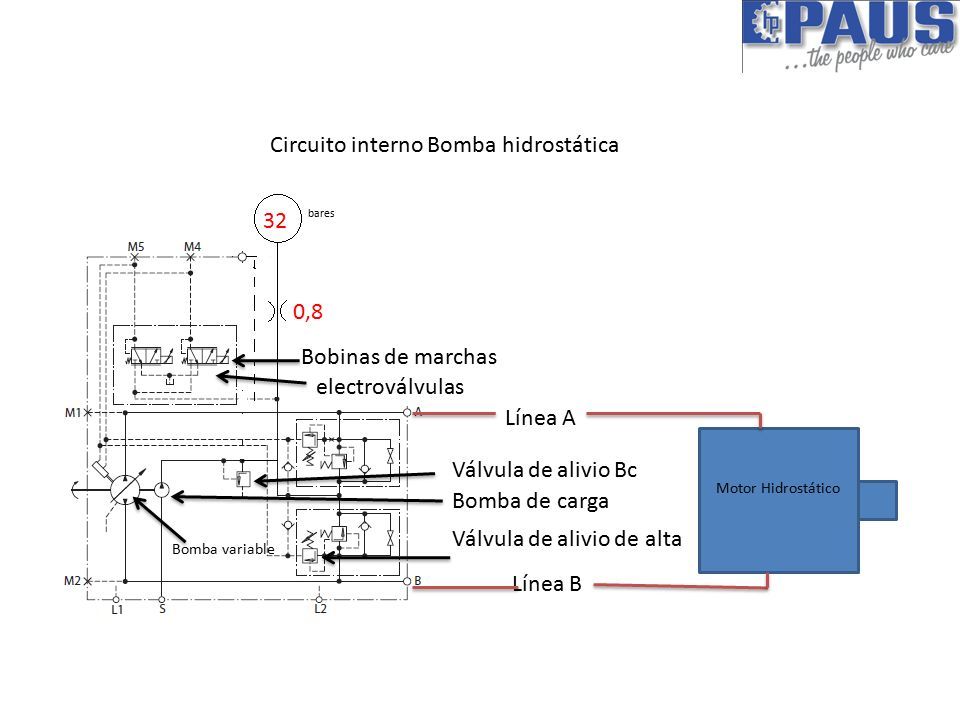

18 Circuito interno Bomba hidrostática 32 0,8 bares electroválvulas Bobinas de marchas Bomba de carga Válvula de alivio Bc Válvula de alivio de alta Línea A Línea B Bomba variable Motor Hidrostático

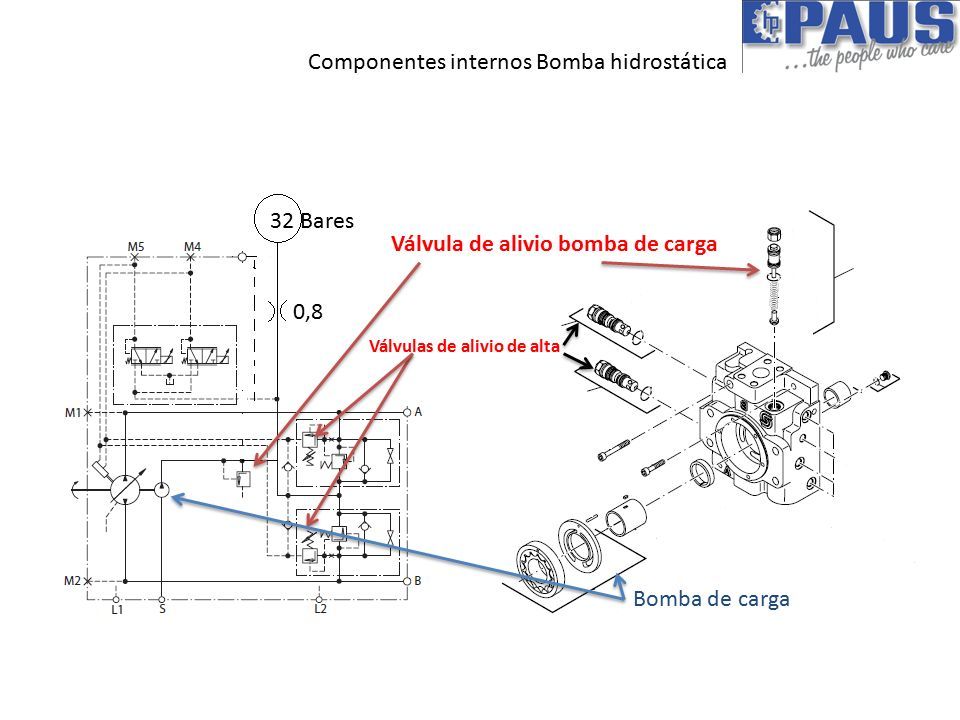

19 Componentes internos Bomba hidrostática Bomba de carga Válvulas de alivio de alta Válvula de alivio bomba de carga 32 Bares 0,8

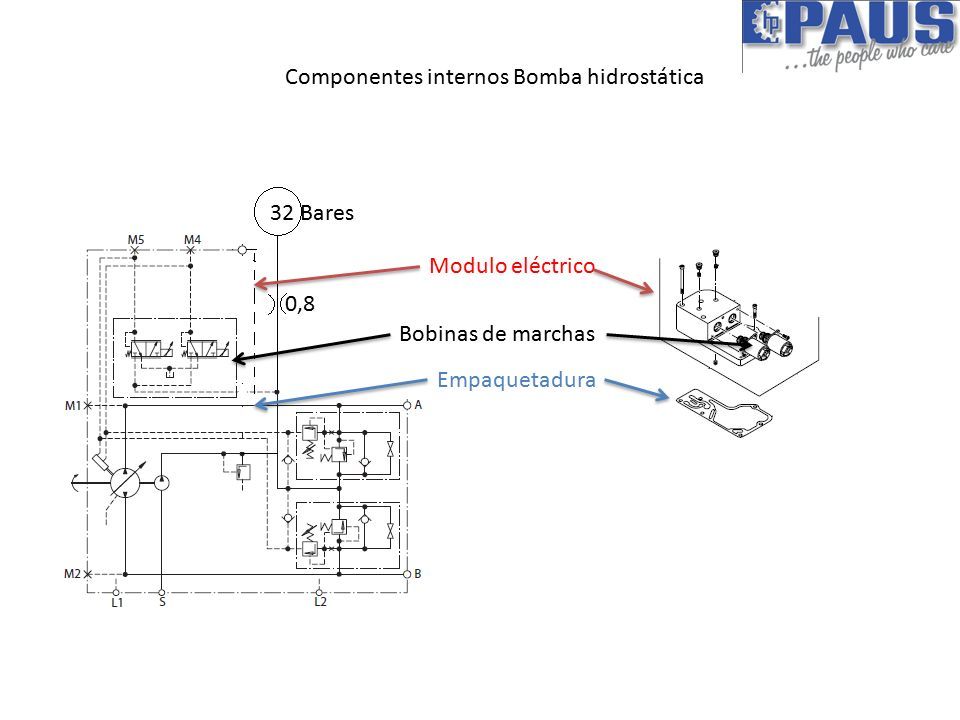

20 Componentes internos Bomba hidrostática Bobinas de marchas Modulo eléctrico Empaquetadura 32 Bares 0,8

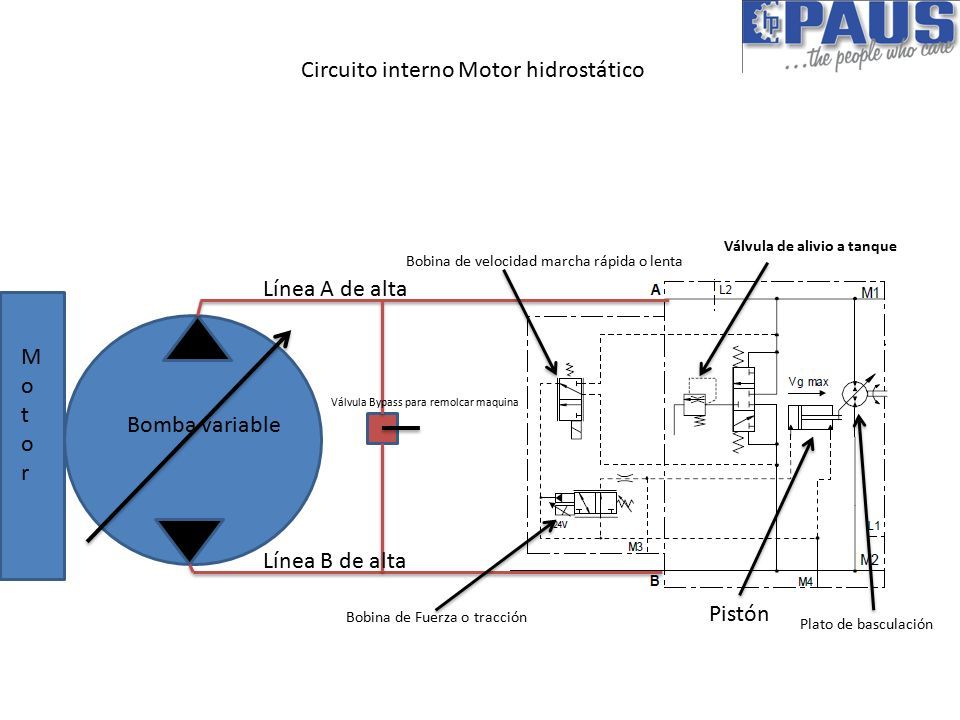

21 Circuito interno Motor hidrostático Bobina de Fuerza o tracción Bobina de velocidad marcha rápida o lenta Pistón Plato de basculación Válvula de alivio a tanque MotorMotor Bomba variable Línea A de alta Línea B de alta Válvula Bypass para remolcar maquina

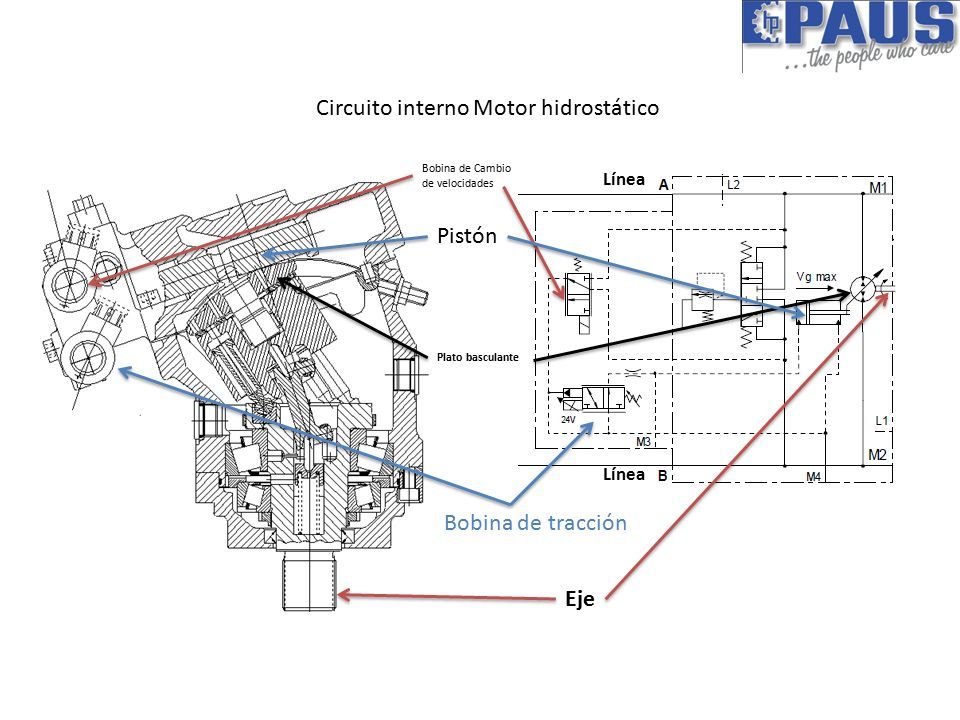

22 Circuito interno Motor hidrostático Bobina de Cambio de velocidades Bobina de tracción Plato basculante Pistón Eje Línea

23 Circuito completo transmisión hidrostática Enfriador Estanque Filtro de succión Válvula de control de desplazamientoControl de marchas Válvula relief Bomba variable Motor variable Plato basculante Cilindro servo control Válvula relief alta Bomba de carga Purga de válvula relief Plato basculante EJEEje Orificio válvula check Alta presiónBaja presión Línea de succión ControlRetorno Bomba

24 Apoyo visualvisual

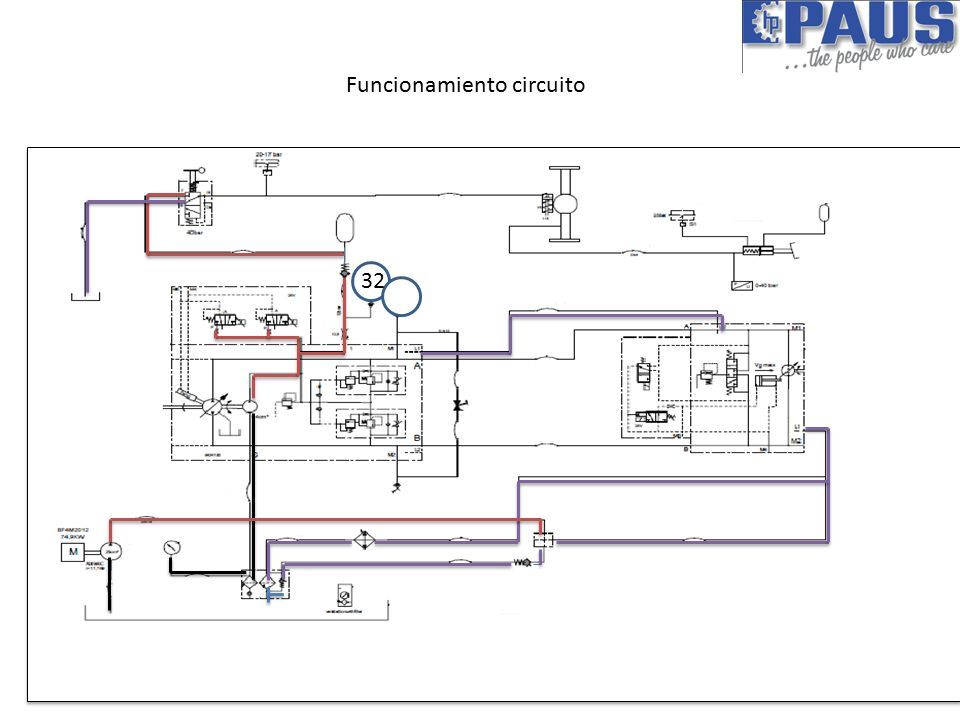

25 Funcionamiento circuito 32

26 Funcionamiento Circuito Activación de Bobina Marcha hacia adelante con velocidad rápida sin tracción 32

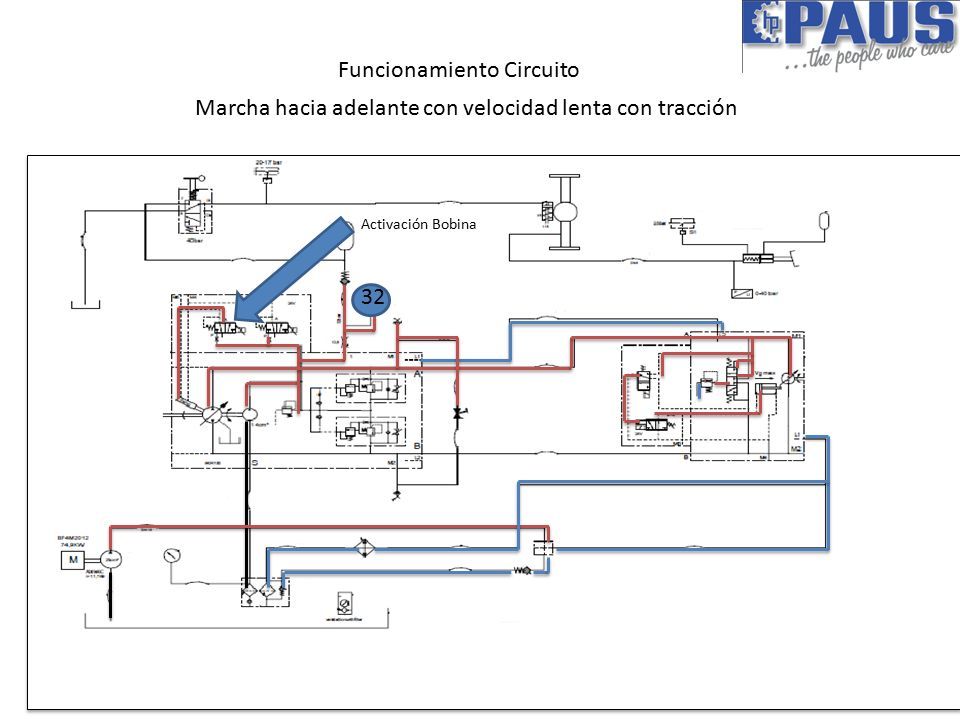

27 Funcionamiento Circuito Marcha hacia adelante con velocidad lenta con tracción Activación Bobina 32

28

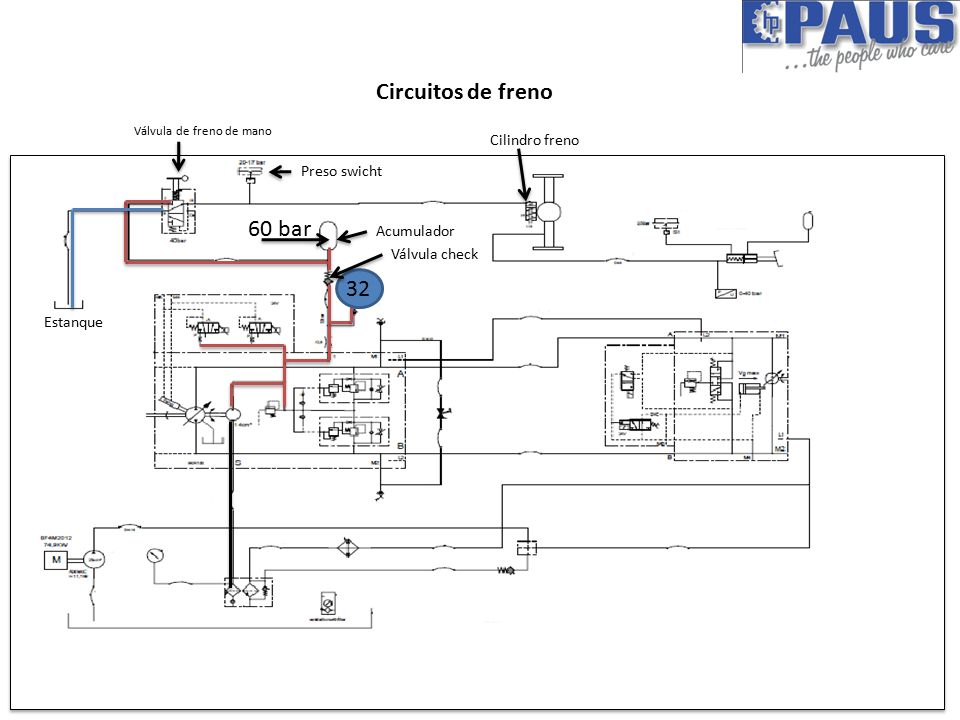

29 Circuitos de freno 32 Válvula de freno de mano Preso swicht Acumulador Válvula check Estanque Cilindro freno 60 bar

30 Circuitos de freno Cilindro Discos de freno Equipo sin freno

31 Adentro del eje Discos de Asbesto Discos metálicos Pistón freno de servicio Horquilla freno de mano Regulación mecánica T1 Punto de visita S = 4,5 mm Medición de platos

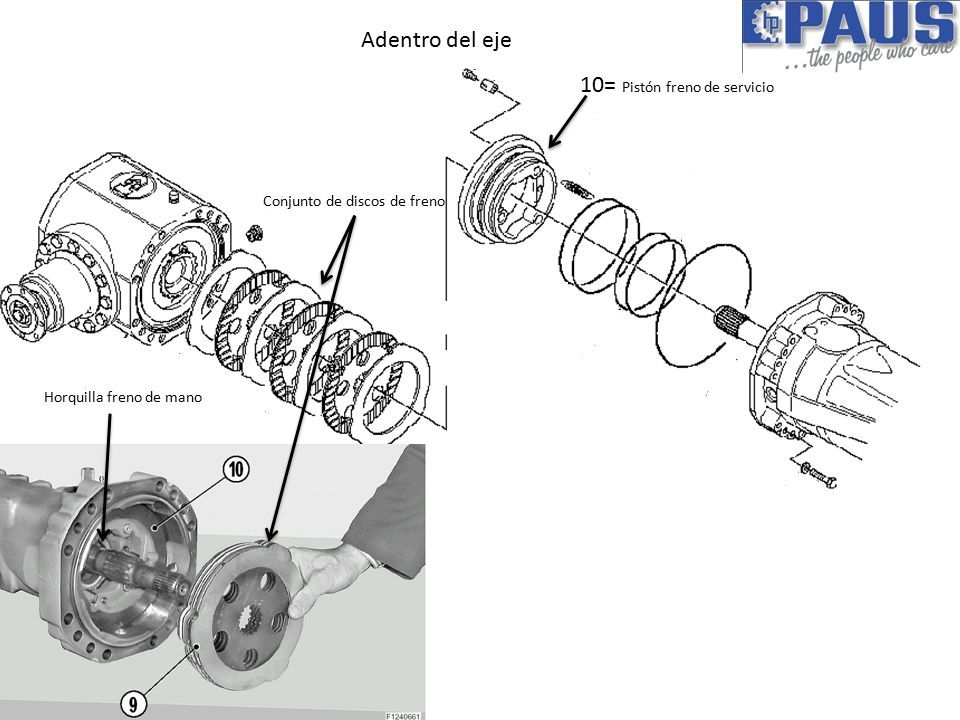

32 Adentro del eje Conjunto de discos de freno 10= Pistón freno de servicio Horquilla freno de mano

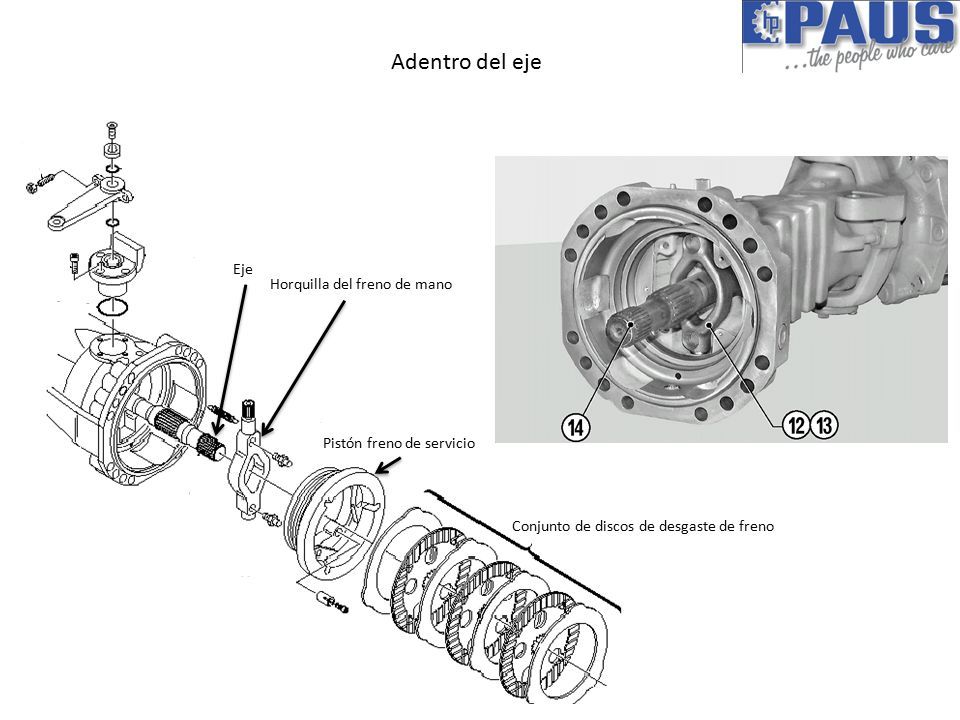

33 Eje Horquilla del freno de mano Pistón freno de servicio Conjunto de discos de desgaste de freno Adentro del eje

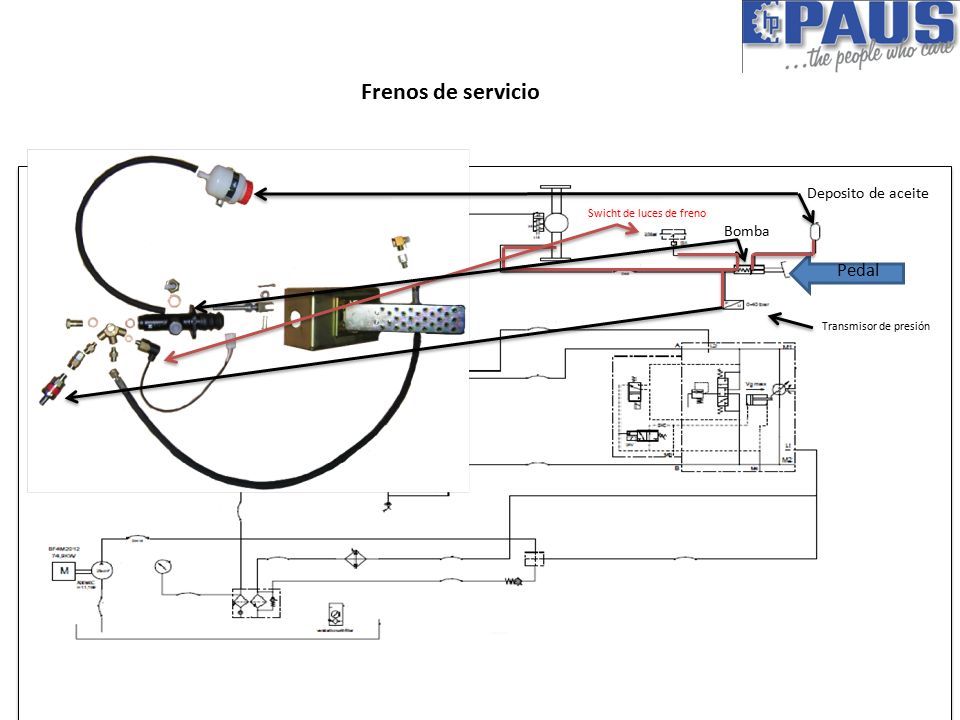

34 Frenos de servicio Pedal Bomba Deposito de aceite Swicht de luces de freno Transmisor de presión

35

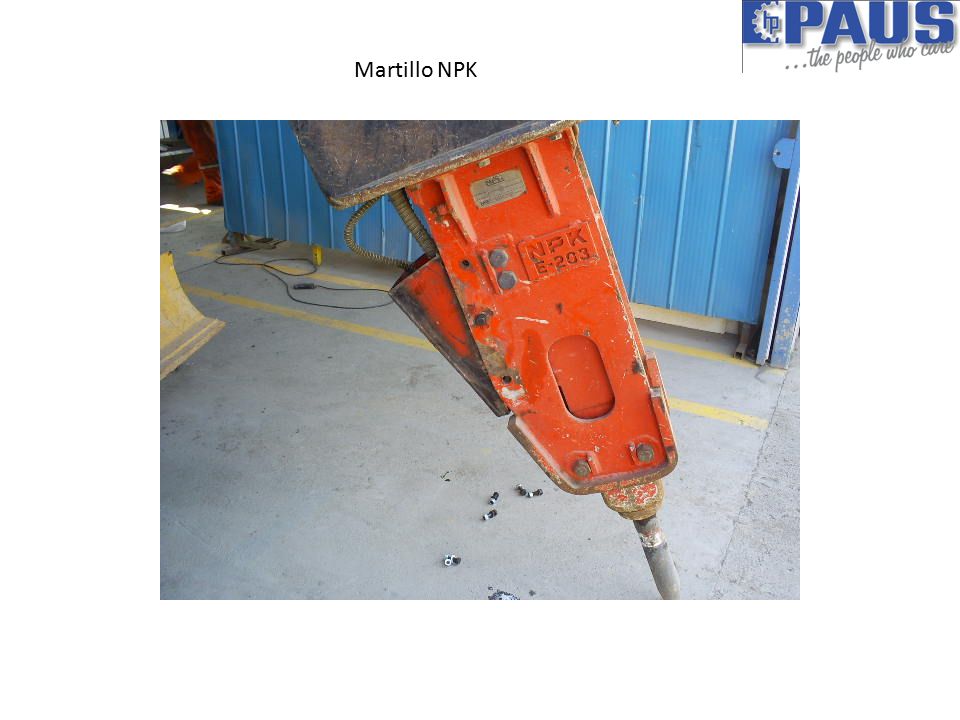

36 Martillo NPK

37 Partes y piezas martillo NPK Cámara de nitrógeno Válvula de carga Pistón Válvula de alimentación Cámara de impacto Buje superior Retenedor de cuña Buje inferior Cuña Graseras Cuerpo Pernos tirantes Cabezal Block de válvulas

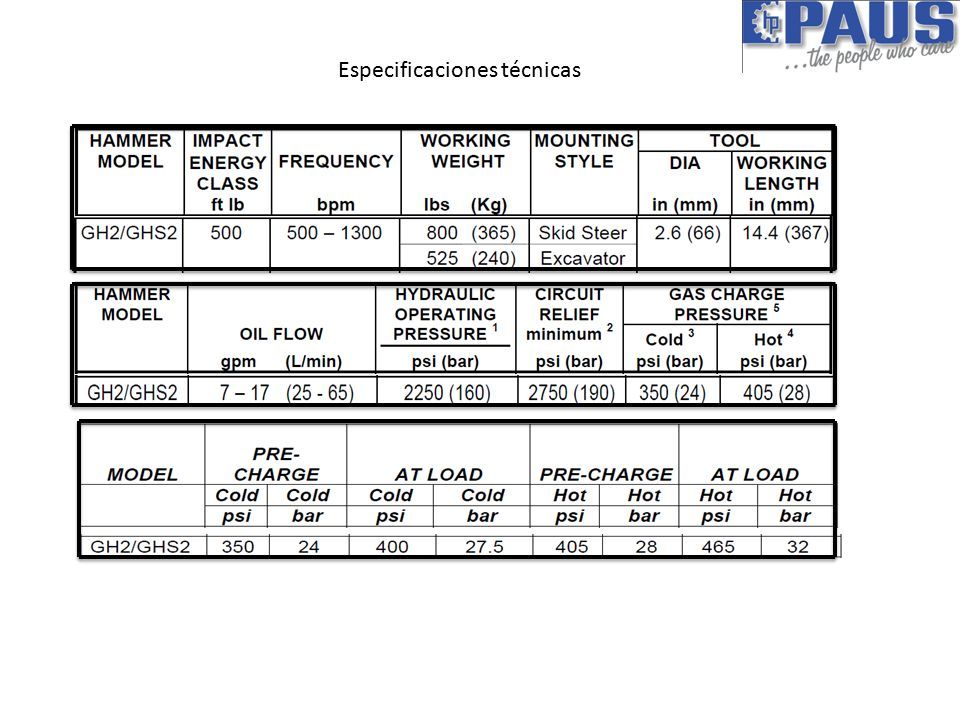

38 Especificaciones técnicas

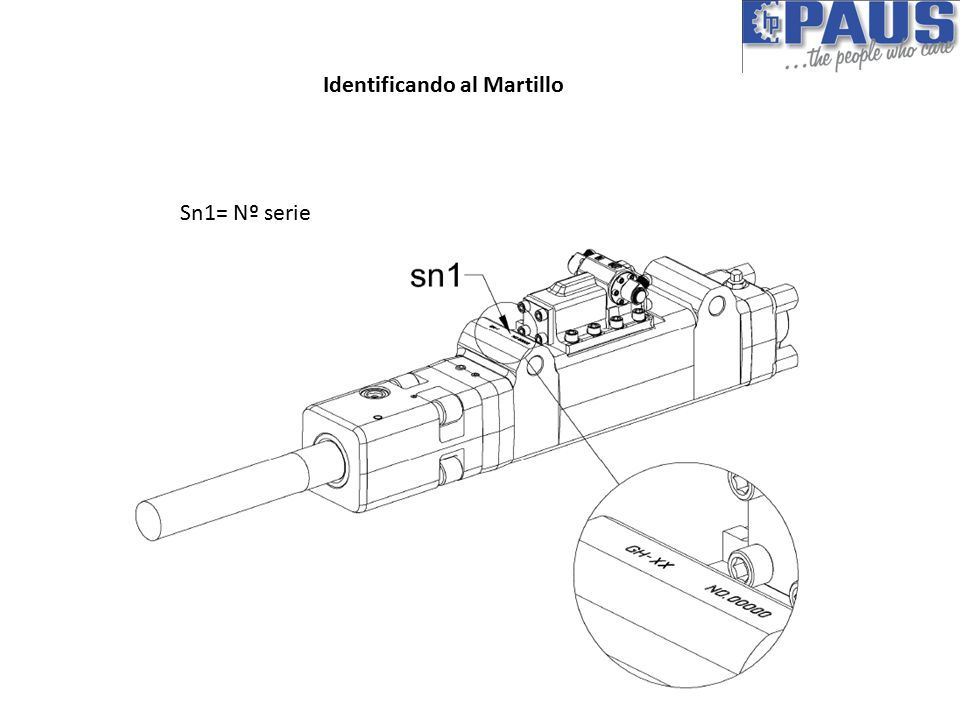

39 Identificando al Martillo Sn1= Nº serie

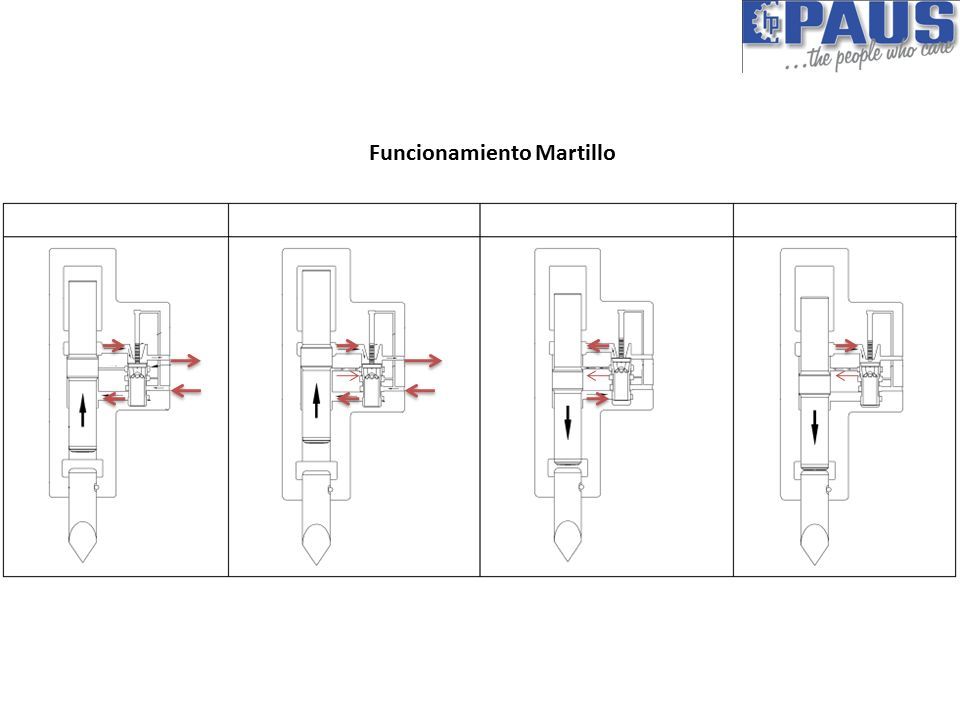

40 Funcionamiento Martillo

41 Funcionamiento Funcionamiento Martillo

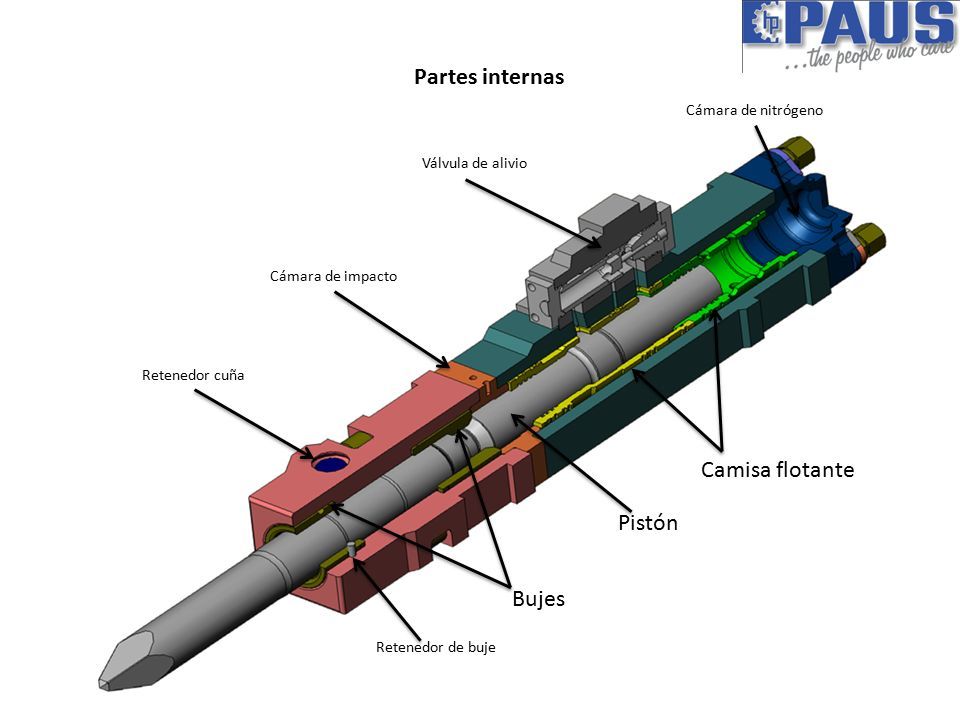

42 Partes internas Bujes Retenedor de buje Retenedor cuña Cámara de impacto Pistón Camisa flotante Válvula de alivio Cámara de nitrógeno

43 Fallas del martillo

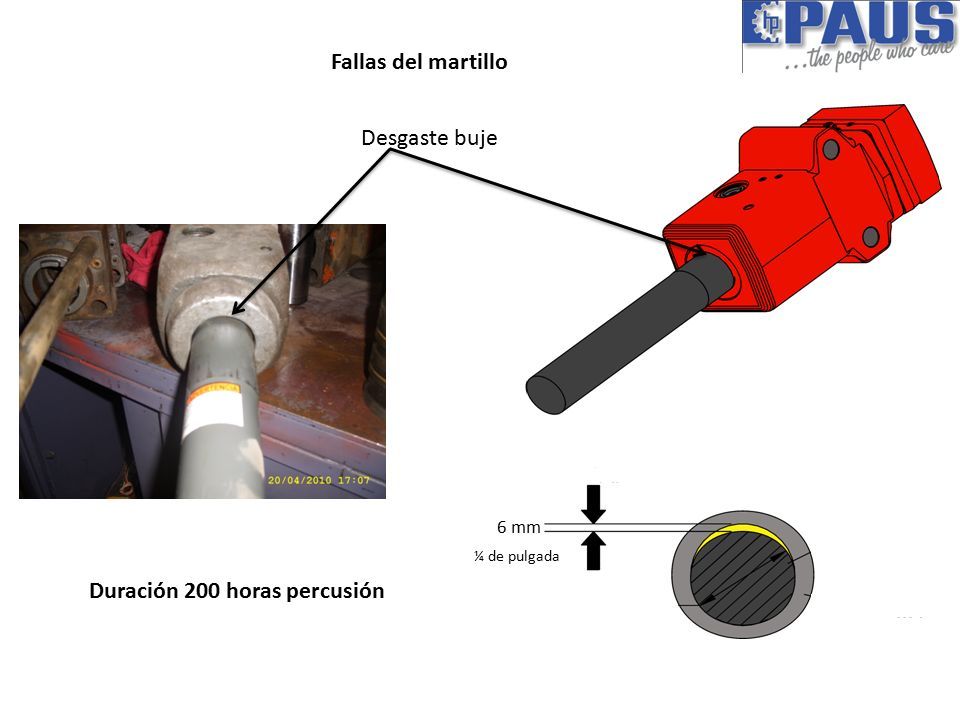

44 6 mm ¼ de pulgada Desgaste buje Fallas del martillo Duración 200 horas percusión

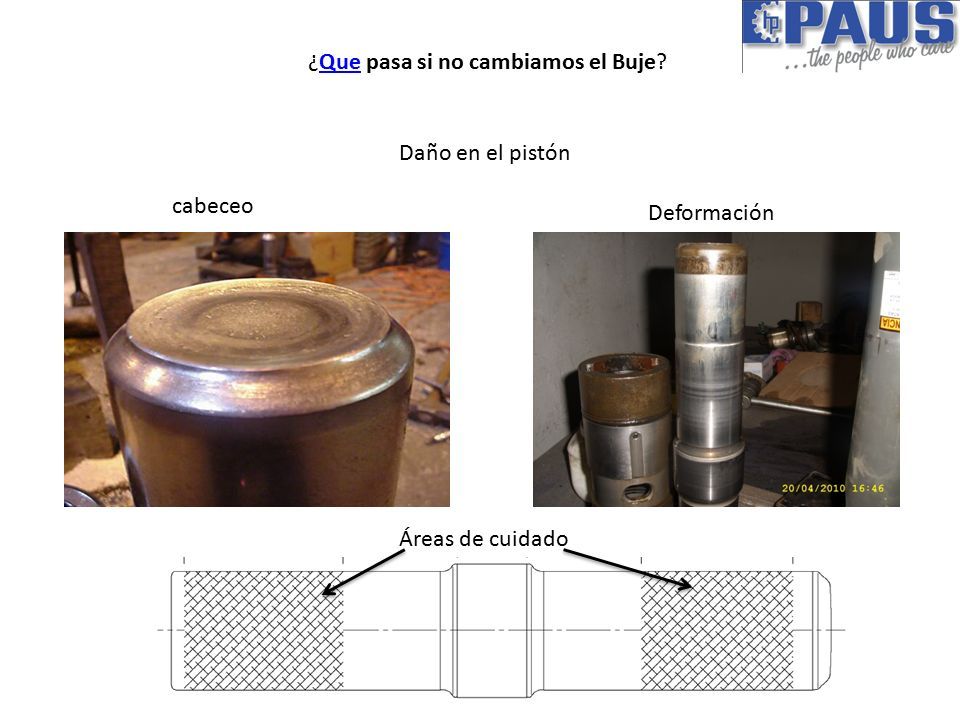

45 ¿Que pasa si no cambiamos el Buje?Que Daño en el pistón cabeceo Deformación Áreas de cuidado

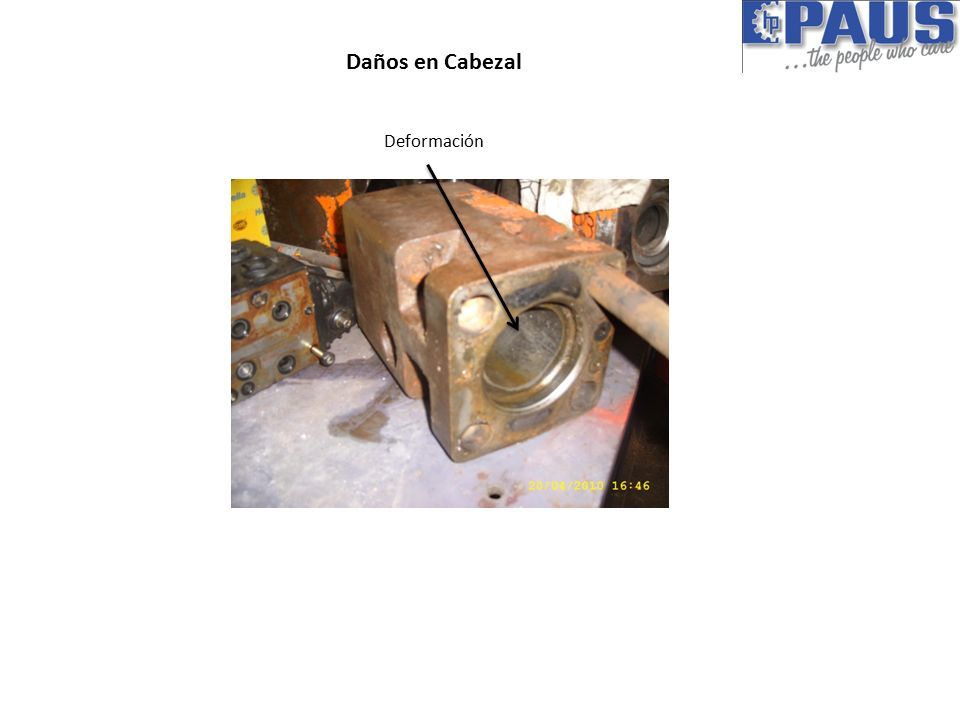

46 Daños en Cabezal Deformación

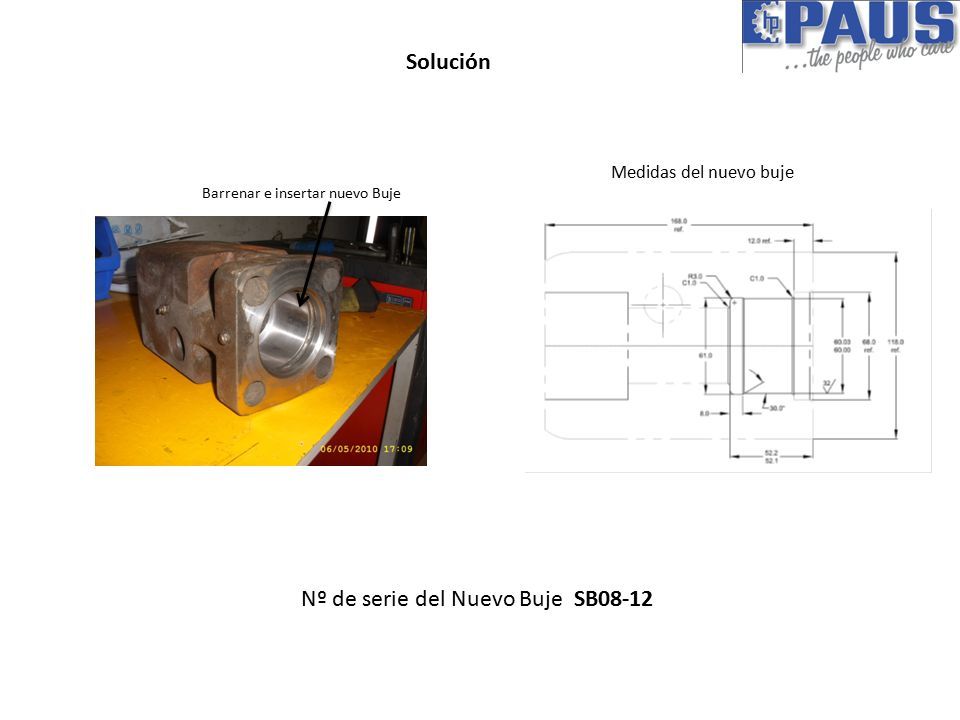

47 Solución Barrenar e insertar nuevo Buje Medidas del nuevo buje Nº de serie del Nuevo Buje SB08-12

48 Daño en cámara de impacto Deformación Solución Barrenar e insertar buje Medidas

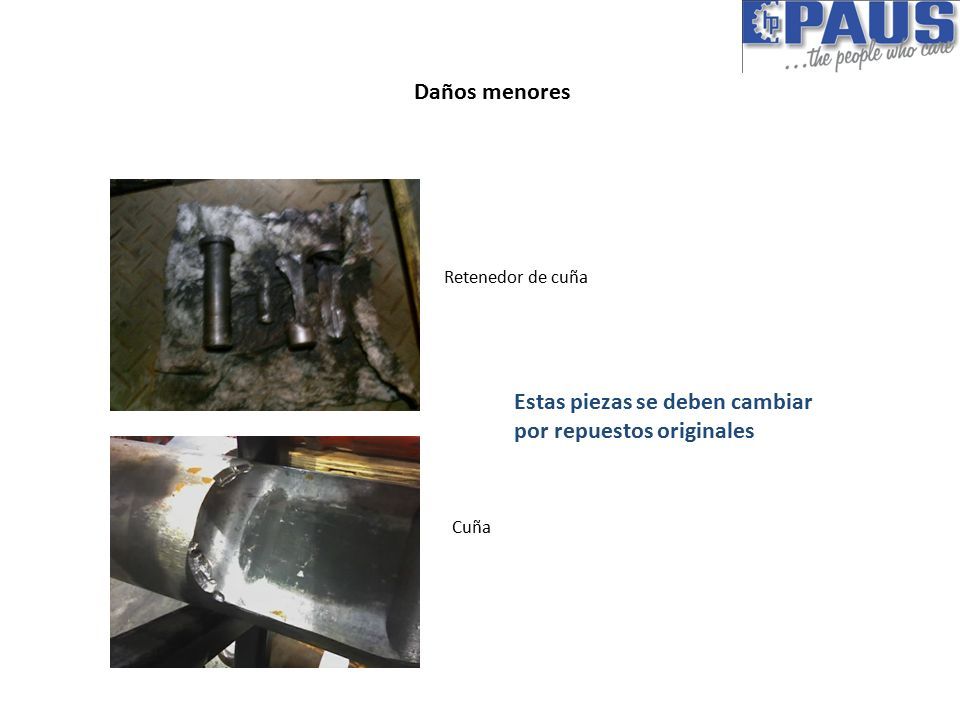

49 Retenedor de cuña Cuña Estas piezas se deben cambiar por repuestos originales Daños menores

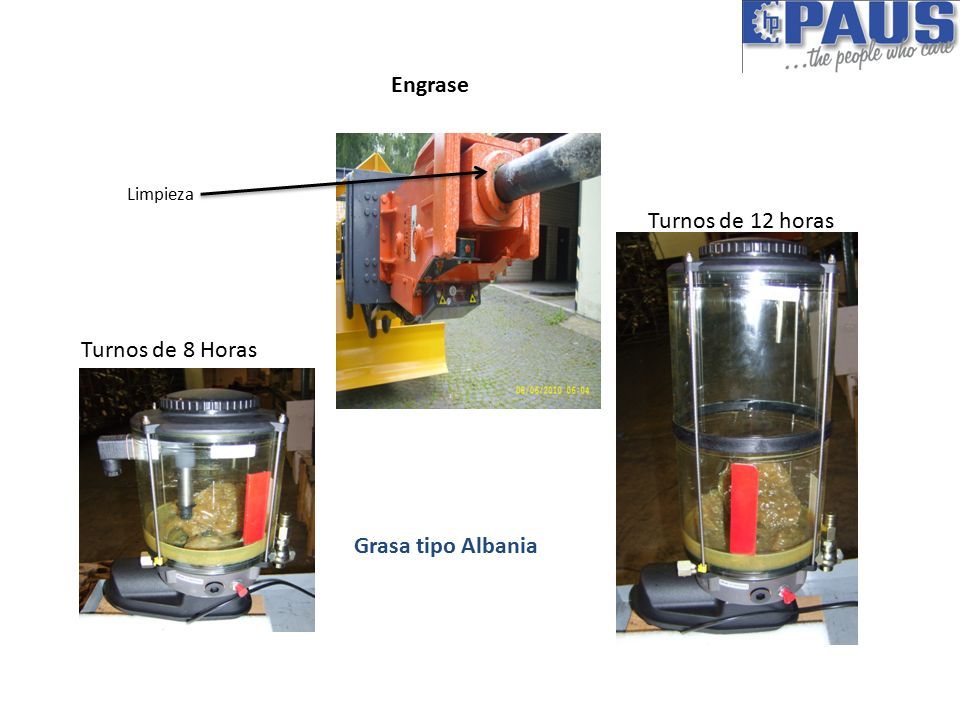

50 Engrase Turnos de 8 Horas Turnos de 12 horas Limpieza Grasa tipo Albania

51 Reforzamientos Protección a mangueras y válvula Protección a pernos Achicar protección Nervios

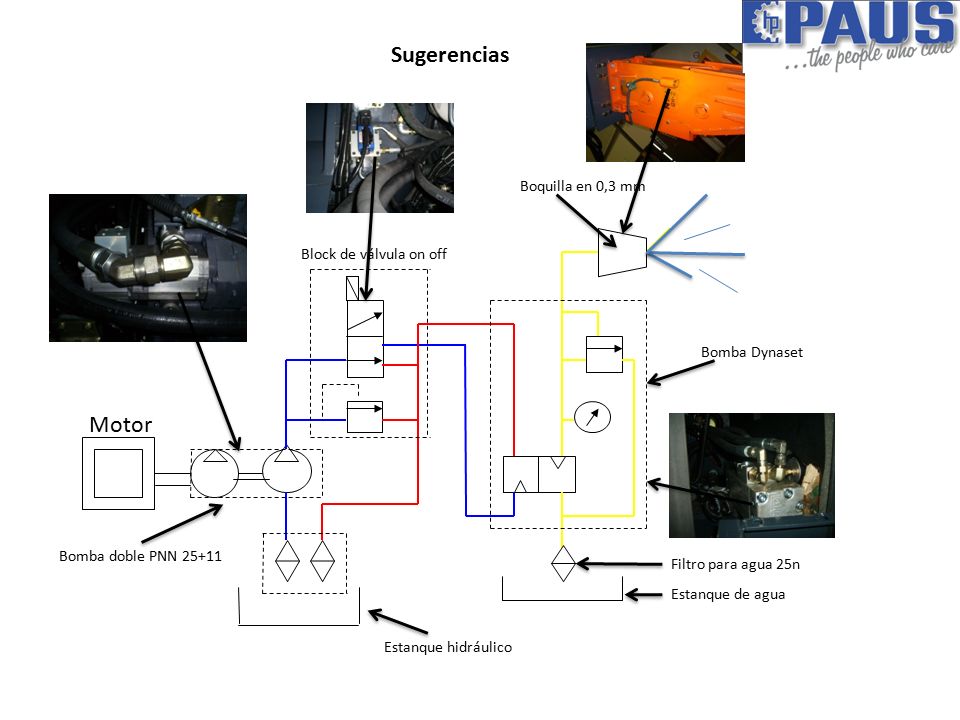

52 Sugerencias Boquilla en 0,3 mm Block de válvula on off Bomba Dynaset Filtro para agua 25n Estanque de agua Estanque hidráulico Bomba doble PNN 25+11 Motor

53 Descanso

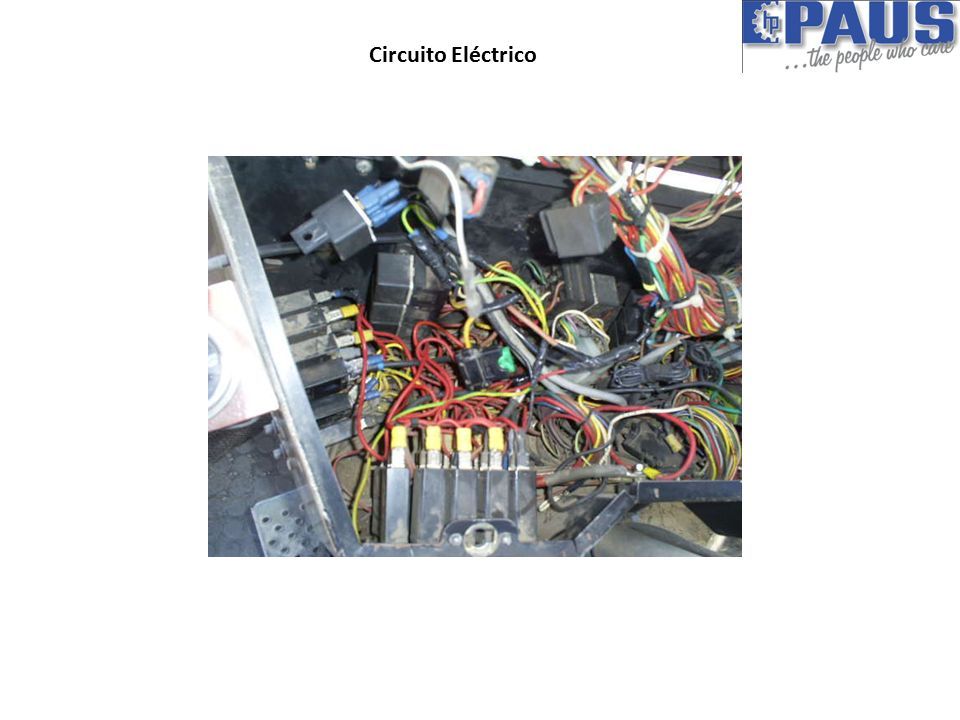

54 Circuito Eléctrico

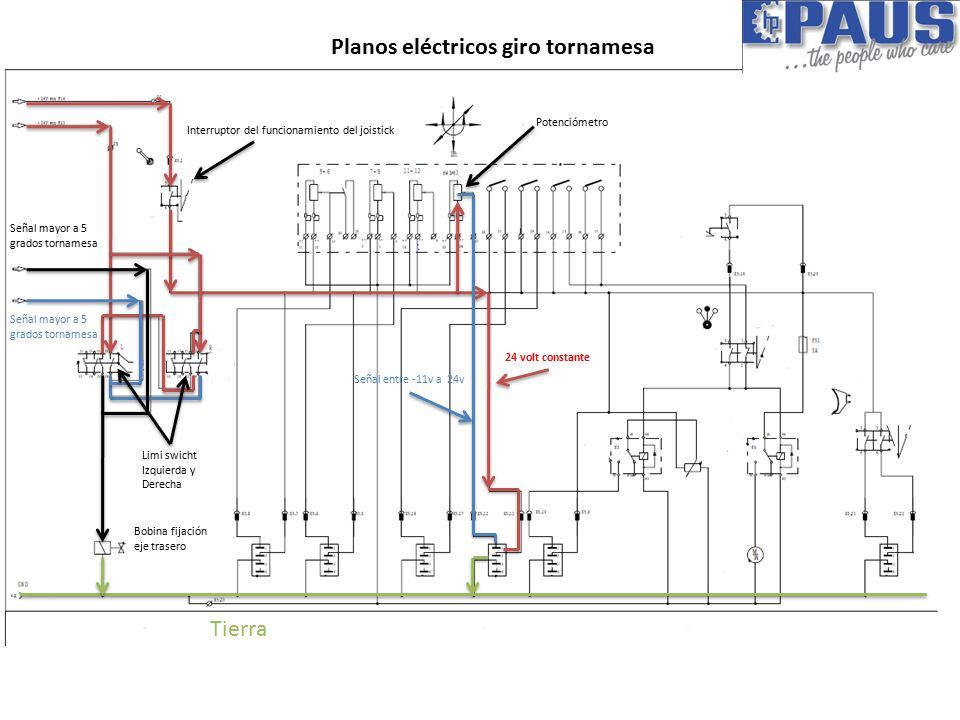

55 Planos eléctricos giro tornamesa Interruptor del funcionamiento del joistick Potenciómetro 24 volt constante Señal entre -11v a 24v Limi swicht Izquierda y Derecha Señal mayor a 5 grados tornamesa Tierra Bobina fijación eje trasero

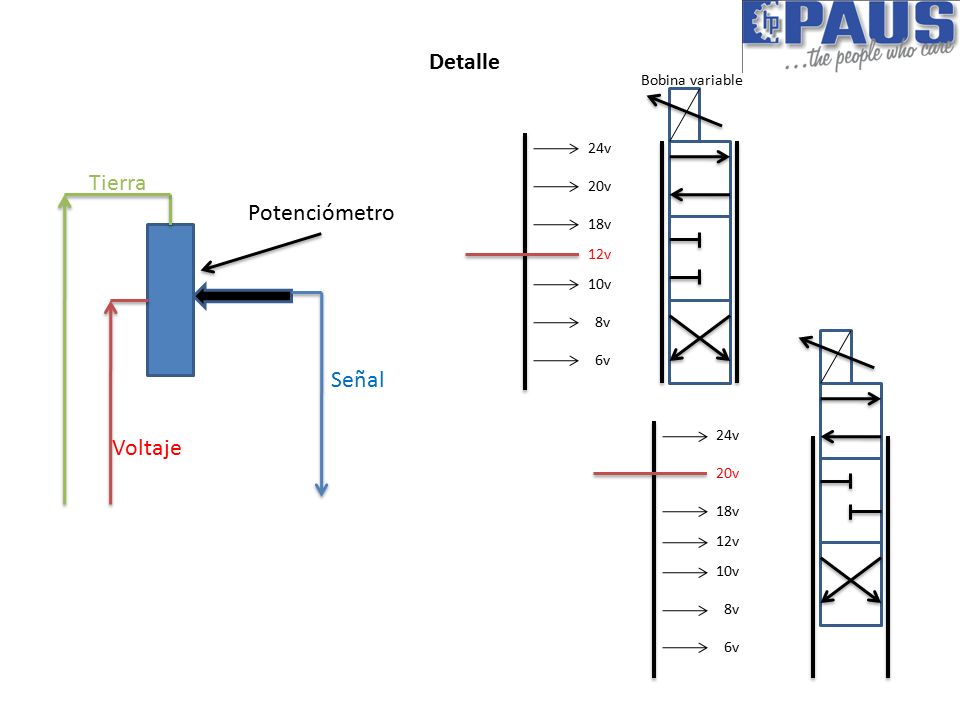

56 Detalle Tierra Voltaje Señal Potenciómetro 12v 18v 20v 24v 6v 8v 10v 12v 18v 20v 24v 6v 8v 10v Bobina variable

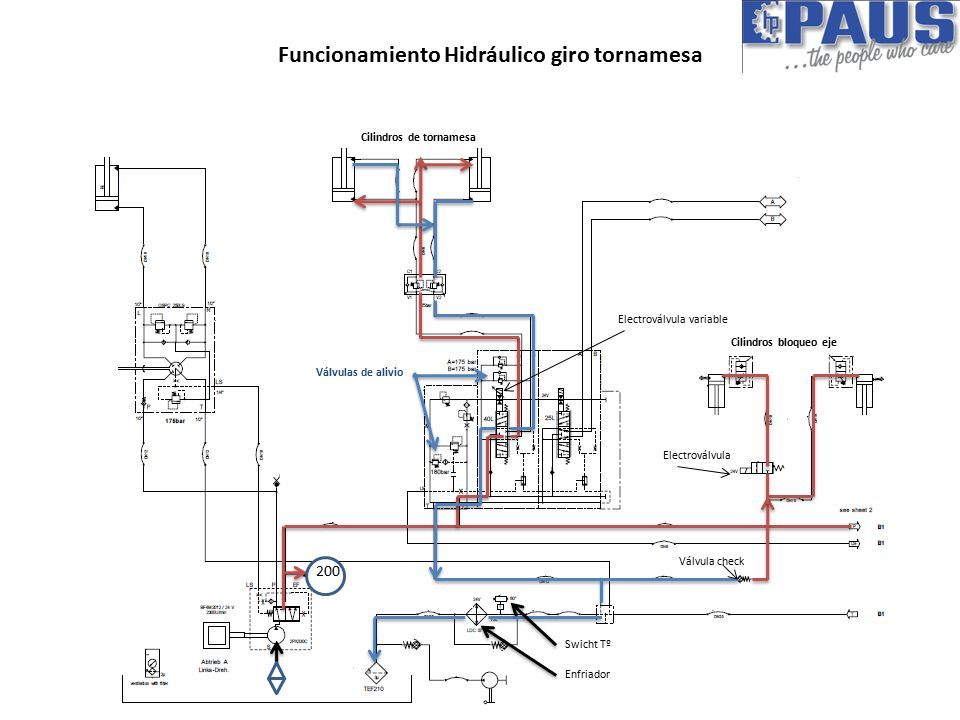

57 Cilindros de tornamesa Cilindros bloqueo eje Electroválvula Válvulas de alivio 200 Electroválvula variable Enfriador Swicht Tº Funcionamiento Hidráulico giro tornamesa Válvula check

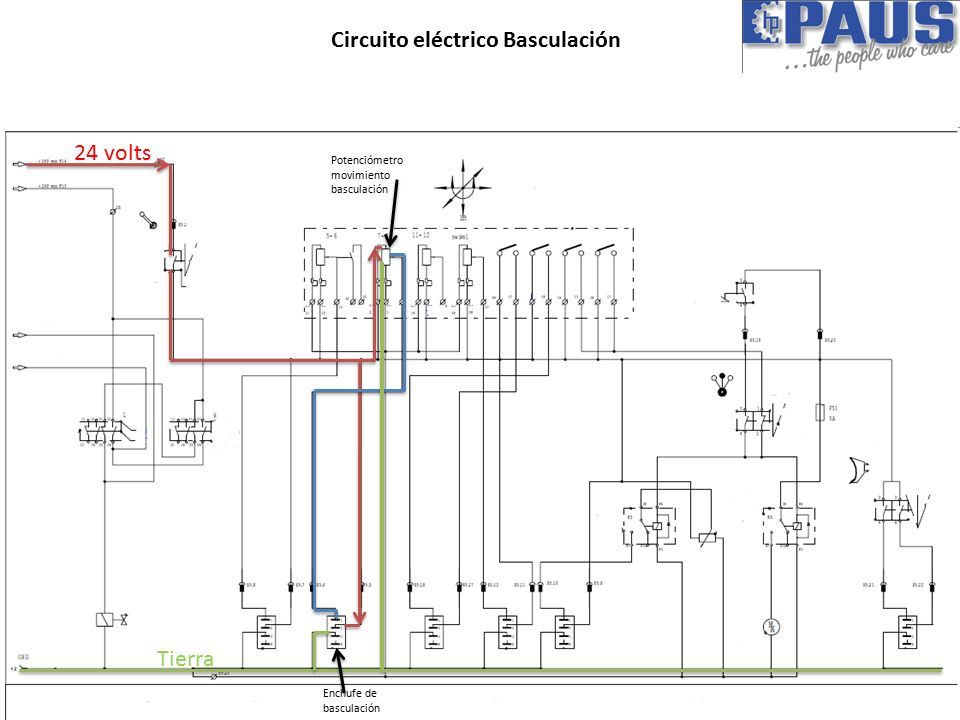

58 Circuito eléctrico Basculación Tierra 24 volts Potenciómetro movimiento basculación Enchufe de basculación

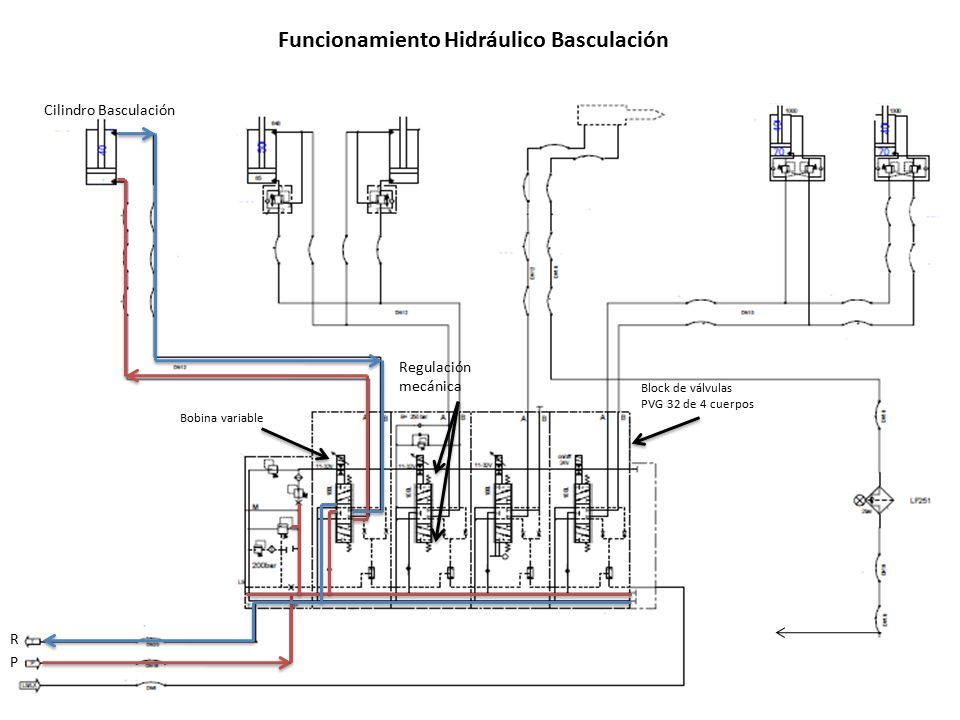

59 Funcionamiento Hidráulico Basculación Cilindro Basculación Bobina variable Block de válvulas PVG 32 de 4 cuerpos R P Regulación mecánica

60 Circuito eléctrico pala 24 volts Tierra Interruptor de tres posiciones para mover pala Enchufe para movimiento de pala Interruptor que energiza joistick

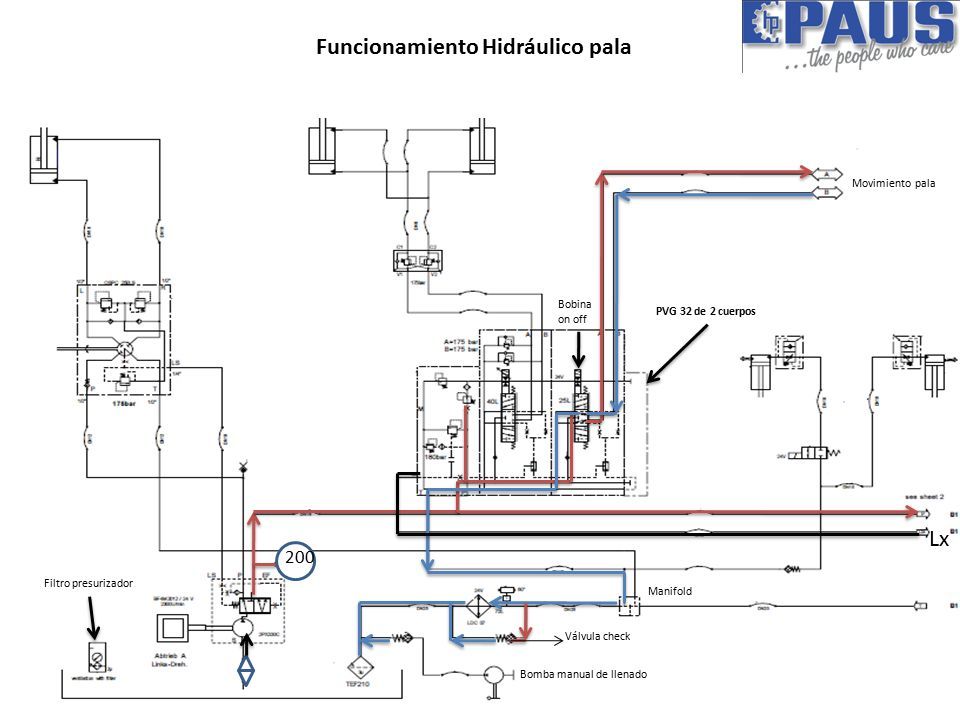

61 Funcionamiento Hidráulico pala 200 Movimiento pala Bobina on off PVG 32 de 2 cuerpos Filtro presurizador Bomba manual de llenado Válvula check Lx Manifold

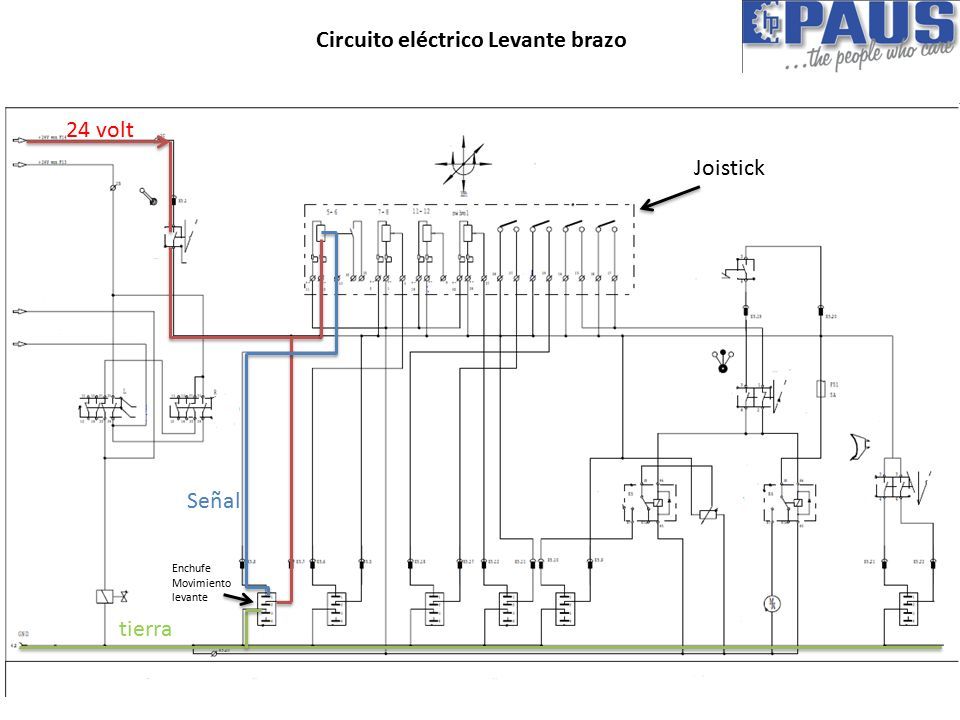

62 Circuito eléctrico Levante brazo Enchufe Movimiento levante Joistick 24 volt Señal tierra

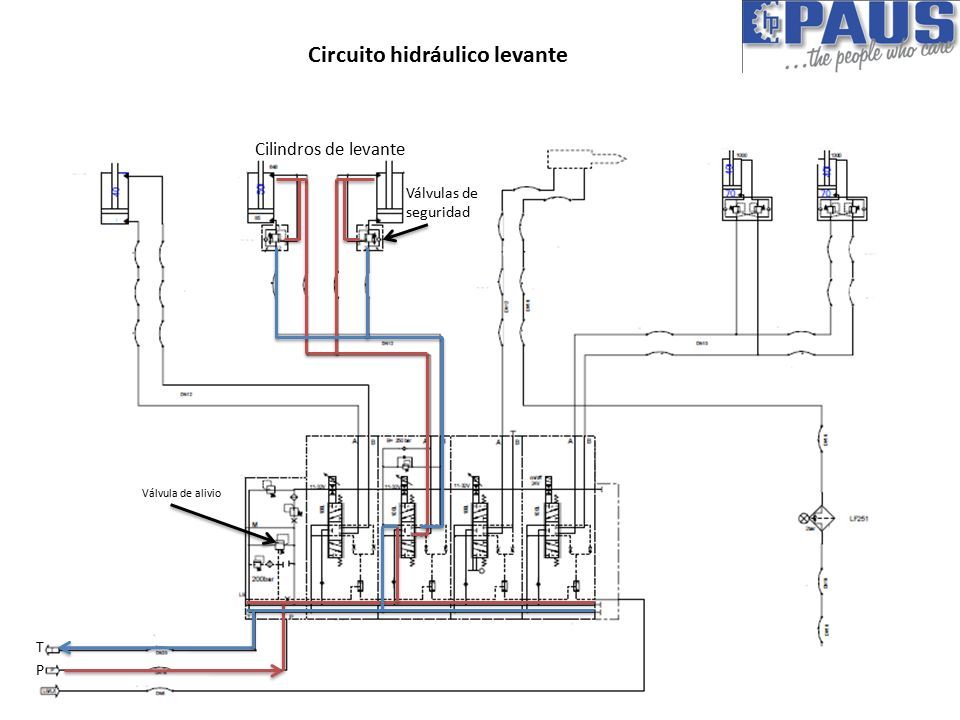

63 Circuito hidráulico levante Válvula de alivio Cilindros de levante P T Válvulas de seguridad

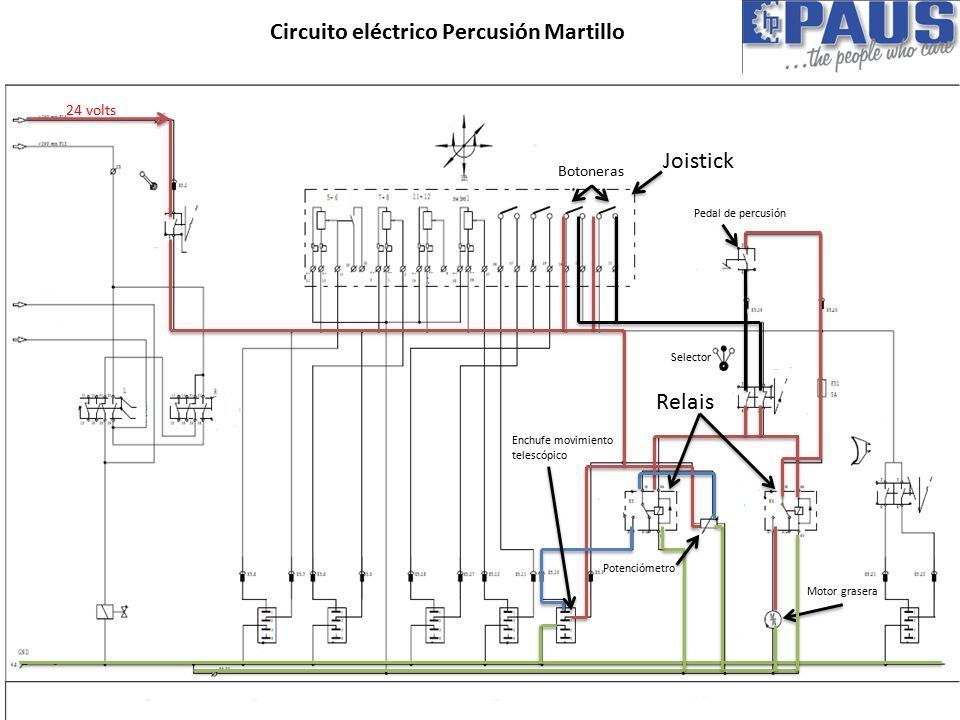

64 Circuito eléctrico Percusión Martillo Pedal de percusión Selector Joistick Potenciómetro Motor grasera Relais Enchufe movimiento telescópico Botoneras 24 volts

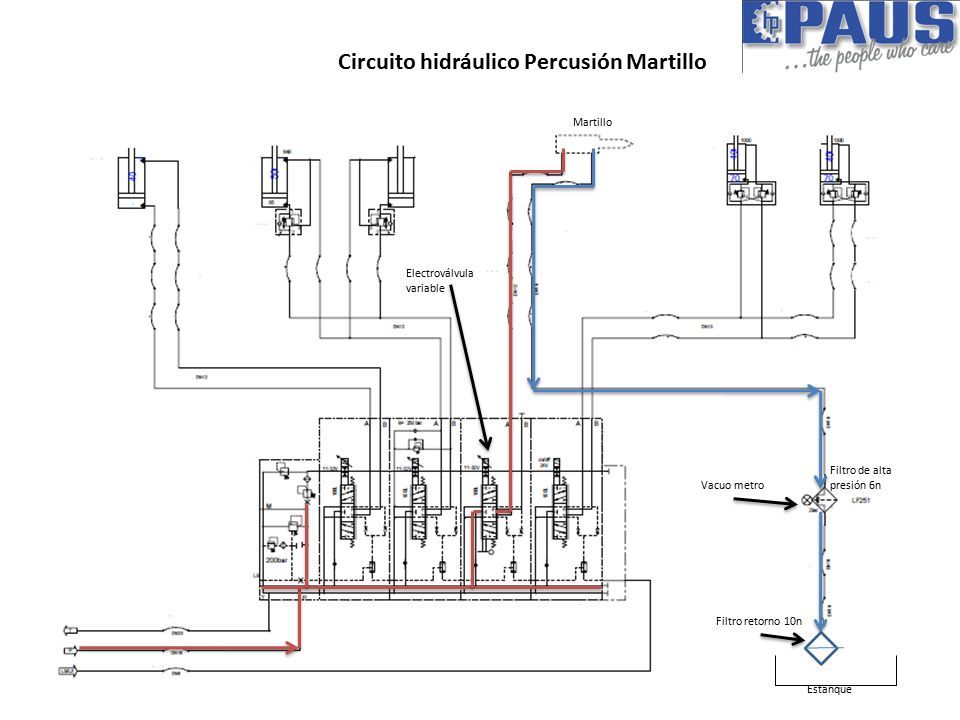

65 Circuito hidráulico Percusión Martillo Martillo Filtro de alta presión 6n Vacuo metro Filtro retorno 10n Estanque Electroválvula variable

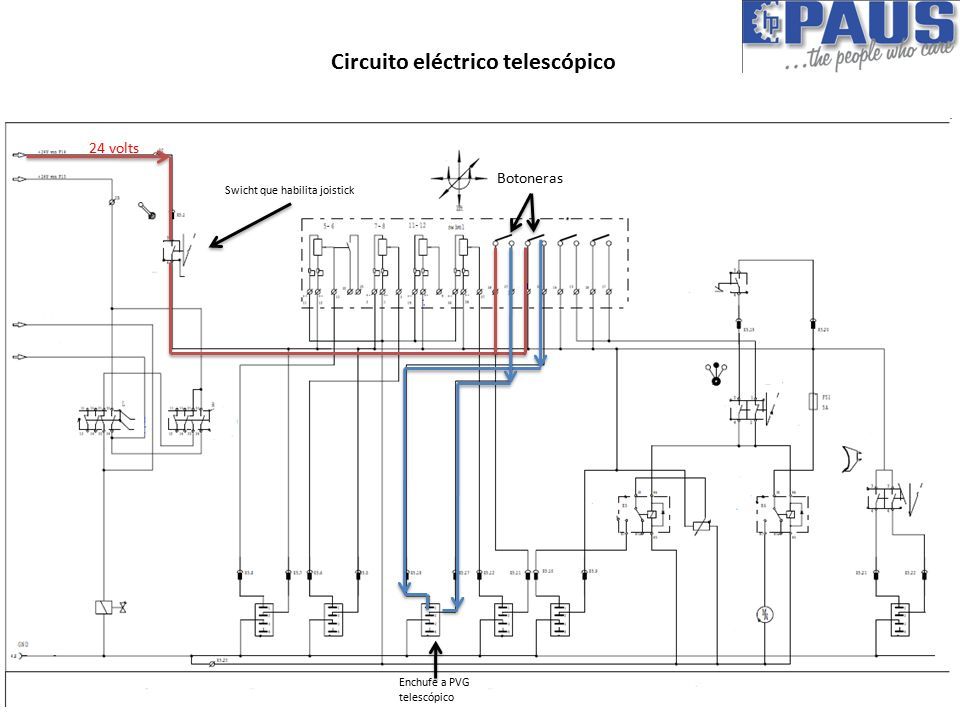

66 Circuito eléctrico telescópico 24 volts Botoneras Enchufe a PVG telescópico Swicht que habilita joistick

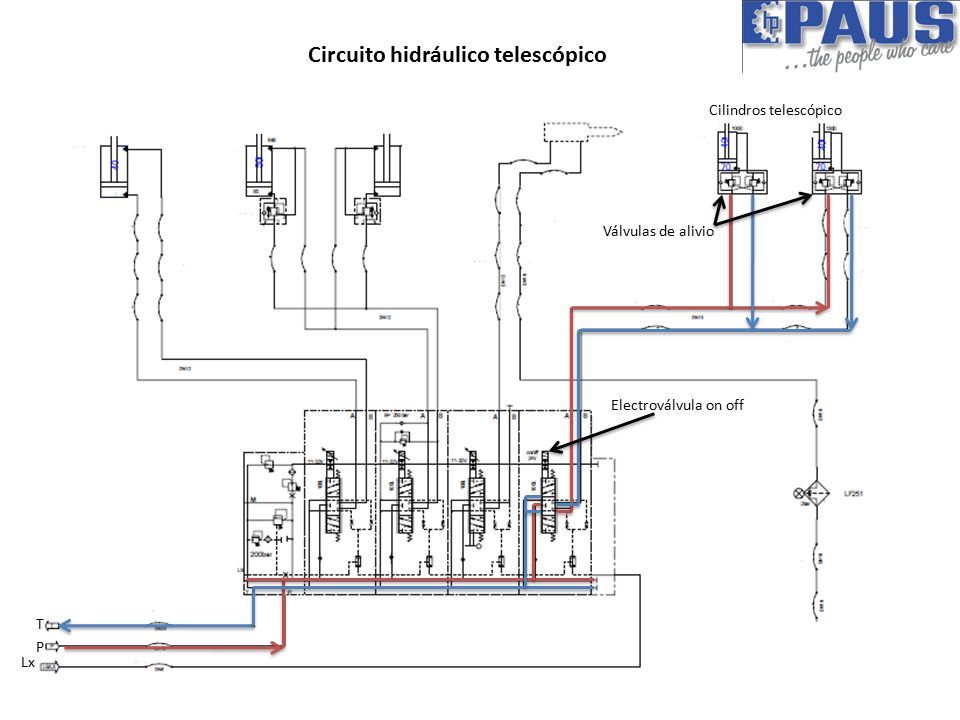

67 Circuito hidráulico telescópico Cilindros telescópico Válvulas de alivio Electroválvula on off T P Lx

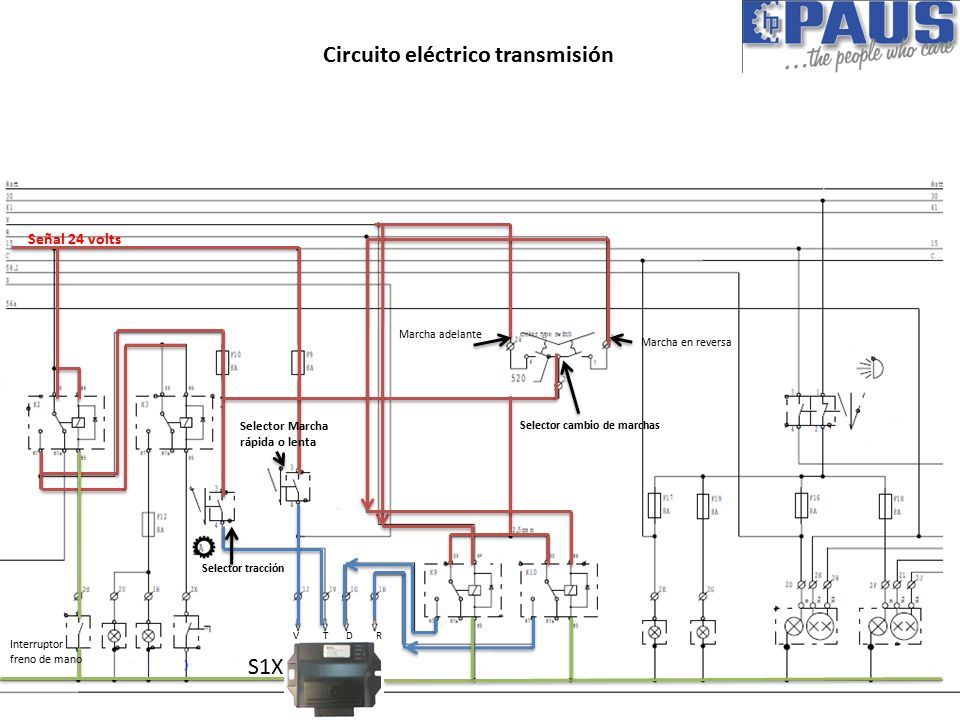

68 Circuito eléctrico transmisión Señal 24 volts Selector Marcha rápida o lenta Selector tracción Selector cambio de marchas Marcha adelante Marcha en reversa VTDR S1X Interruptor freno de mano

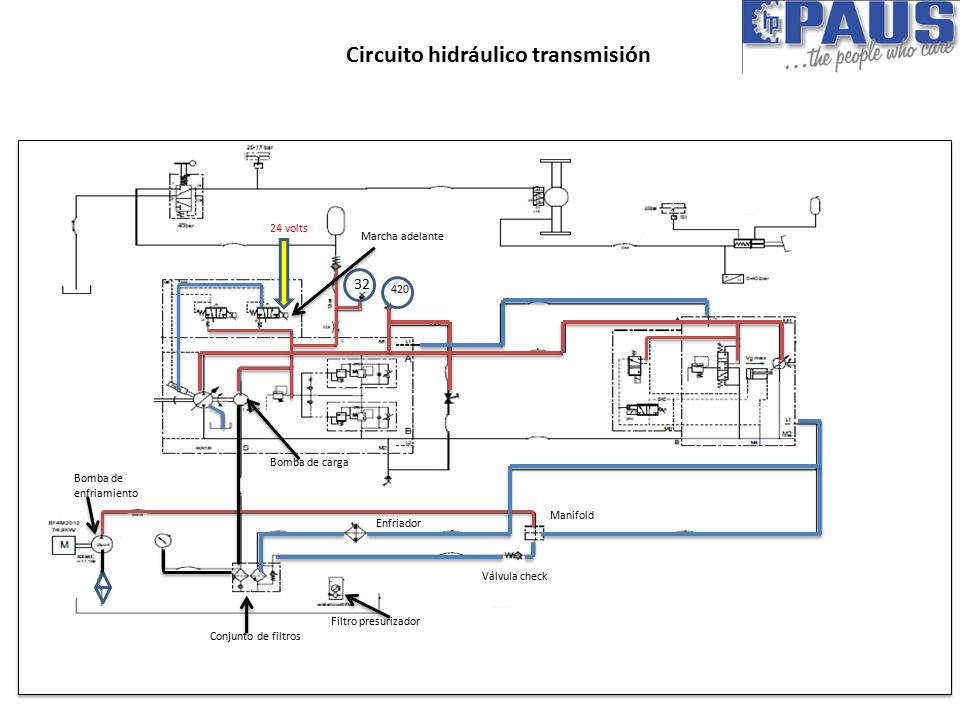

69 Circuito hidráulico transmisión Bomba de carga Conjunto de filtros Filtro presurizador Enfriador Válvula check Manifold 24 volts 32 420 Bomba de enfriamiento Marcha adelante

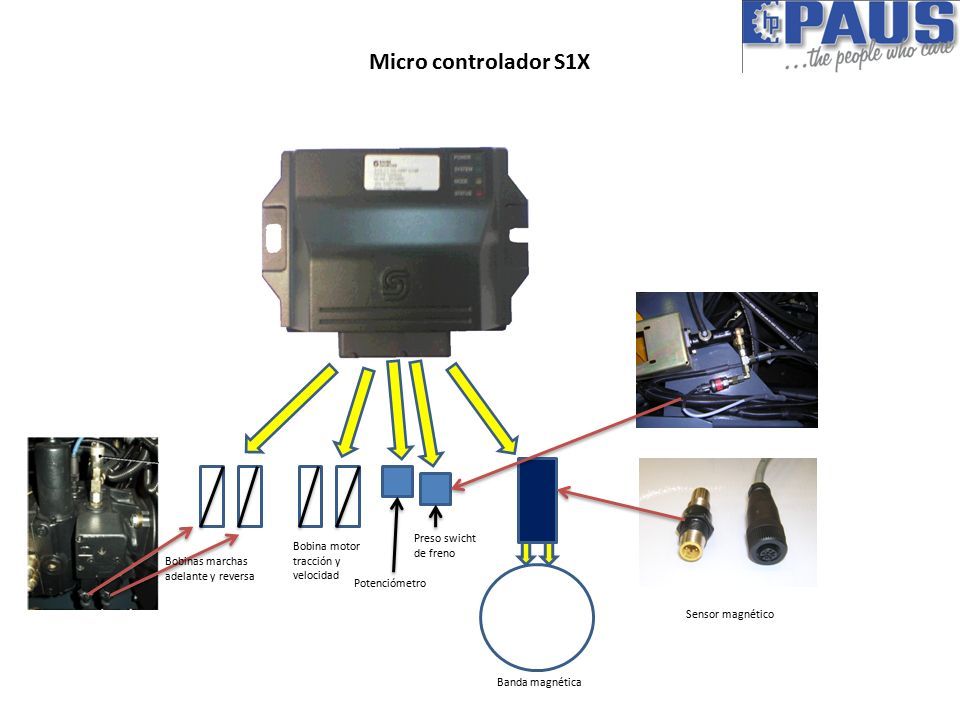

70 Bobinas marchas adelante y reversa Bobina motor tracción y velocidad Potenciómetro Preso swicht de freno Sensor magnético Banda magnética Micro controlador S1X

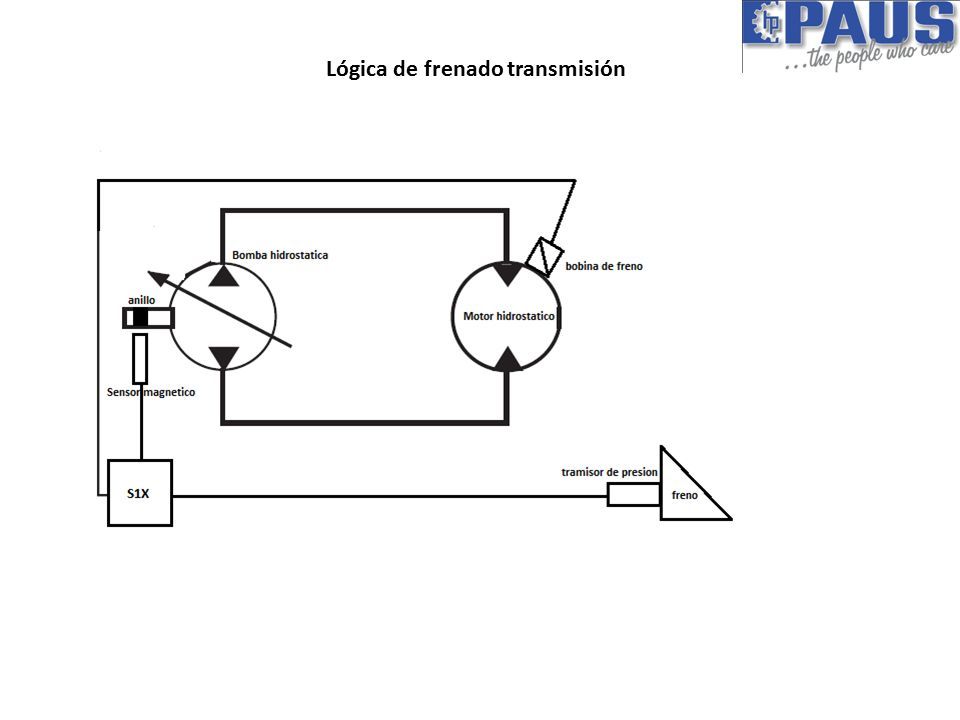

71 Lógica de frenado transmisión

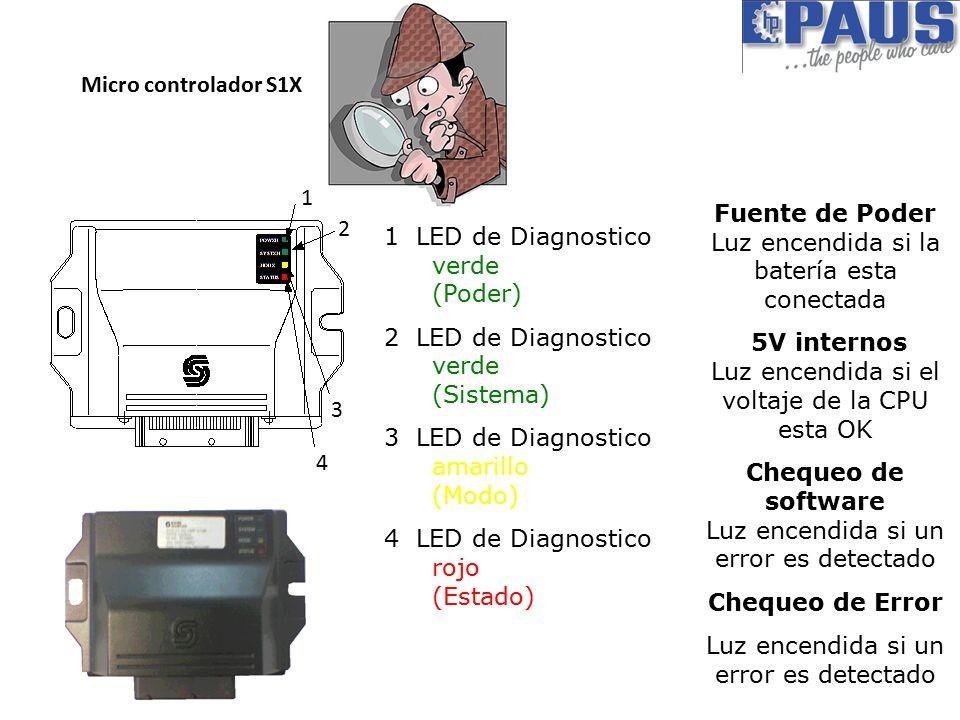

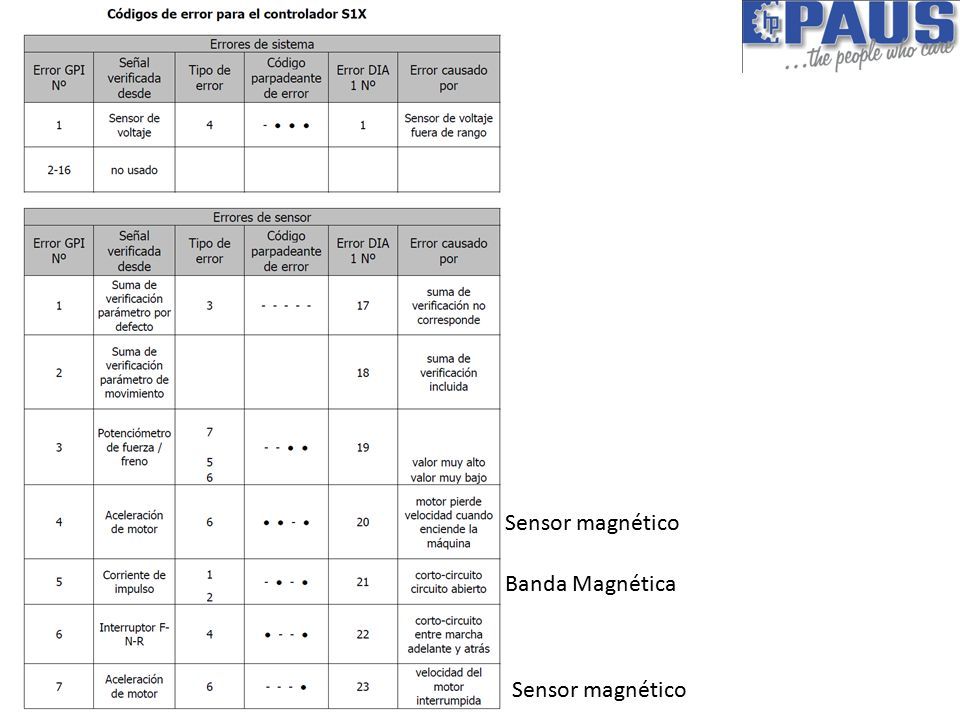

72 Micro controlador S1X 1 2 3 4 1 LED de Diagnostico verde (Poder) 2 LED de Diagnostico verde (Sistema) amarillo (Modo) 3 LED de Diagnostico amarillo (Modo) 4 LED de Diagnostico rojo (Estado) Fuente de Poder Luz encendida si la batería esta conectada 5V internos Luz encendida si el voltaje de la CPU esta OK Chequeo de software Luz encendida si un error es detectado Chequeo de Error Luz encendida si un error es detectado

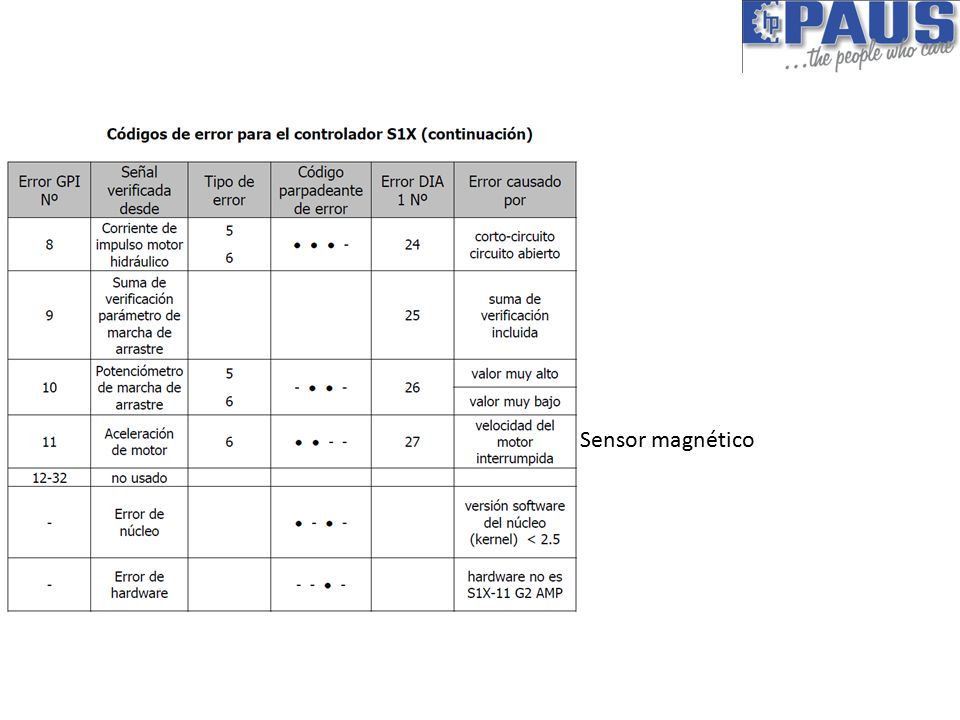

73 Sensor magnético Banda Magnética

74 Sensor magnético

75

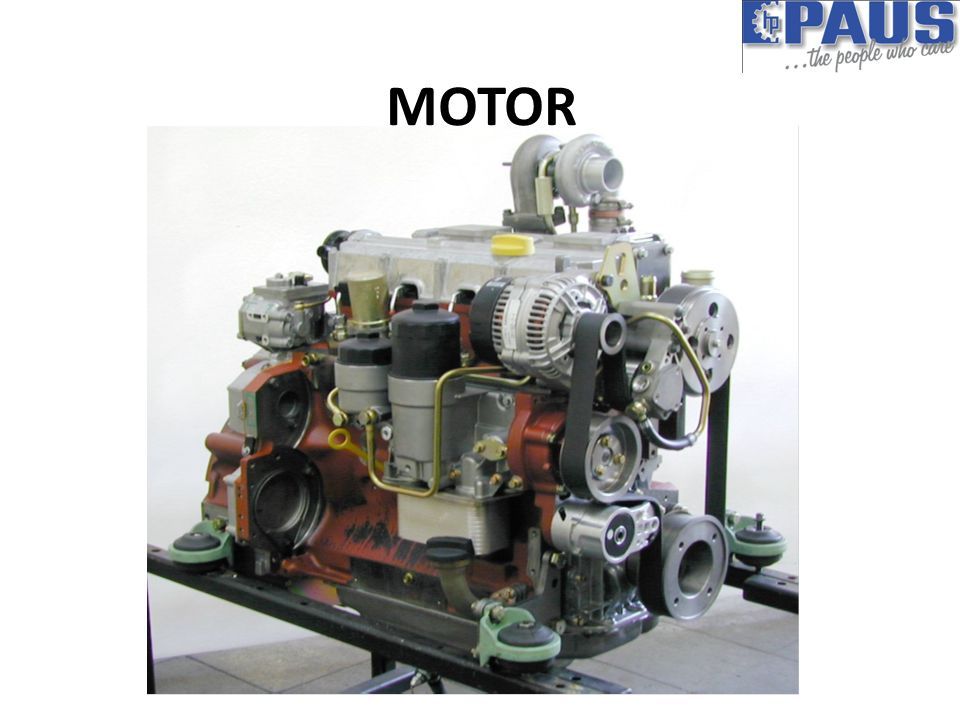

76 MOTOR

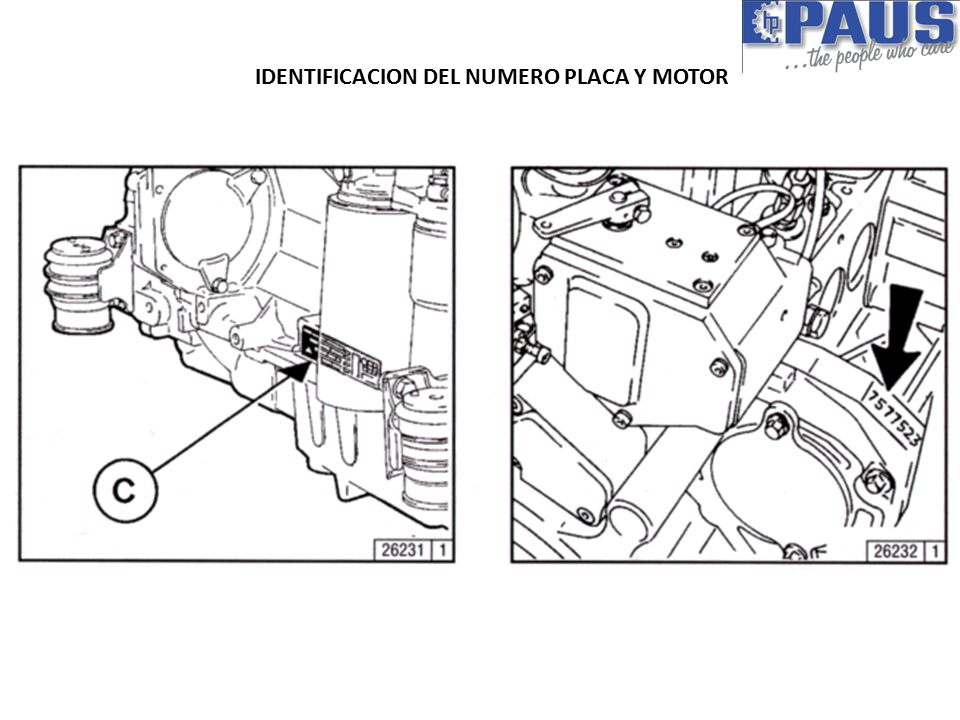

77 IDENTIFICACION DEL NUMERO PLACA Y MOTOR

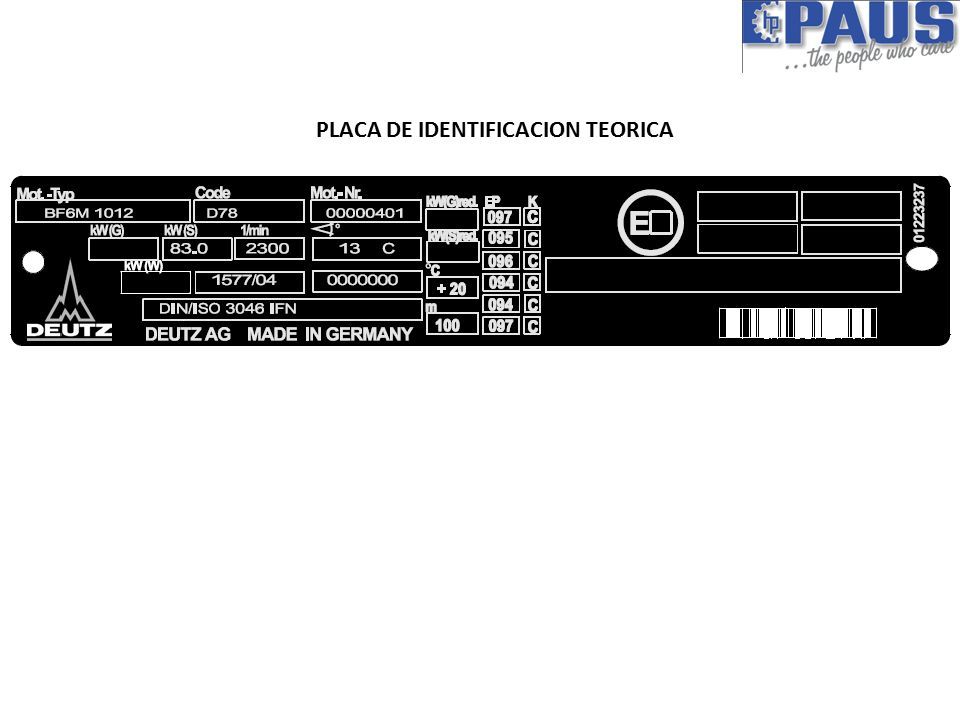

78 PLACA DE IDENTIFICACION TEORICA

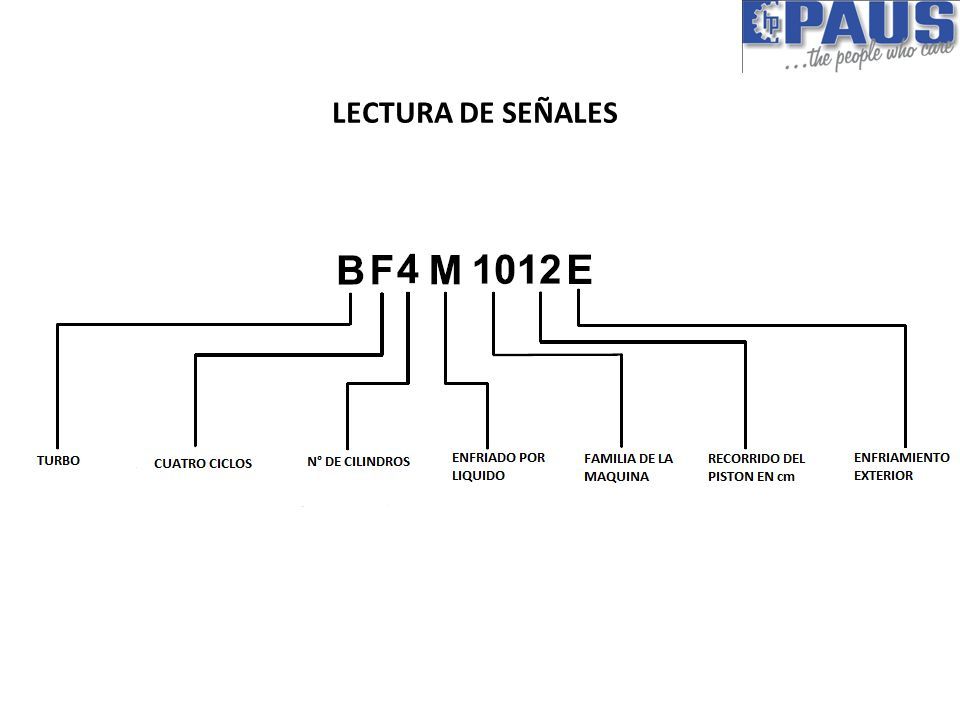

79 LECTURA DE SEÑALES

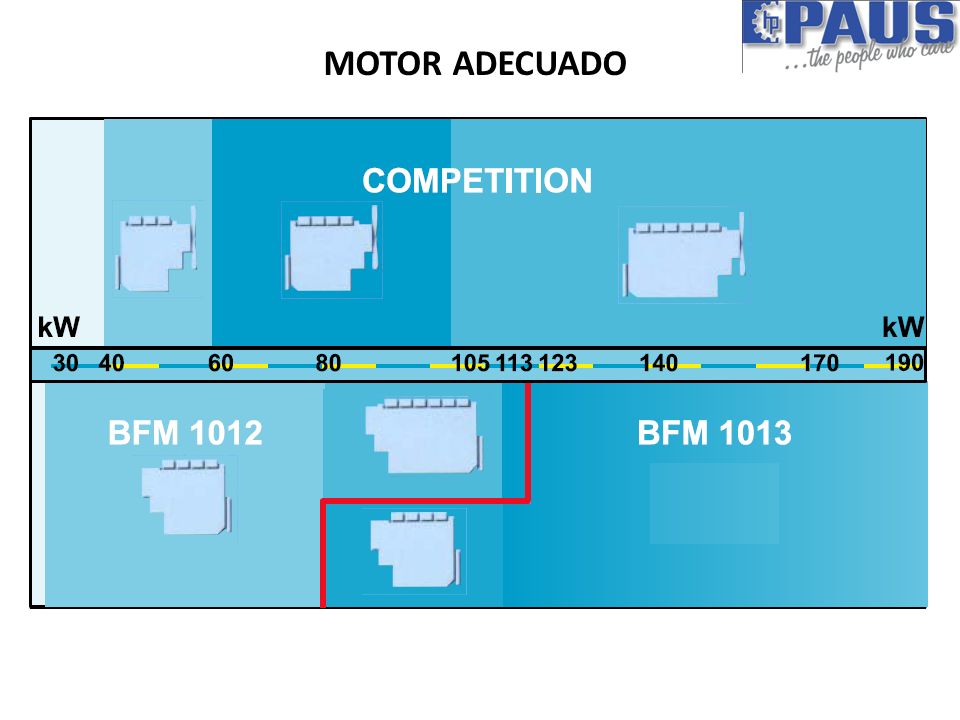

80 MOTOR ADECUADO

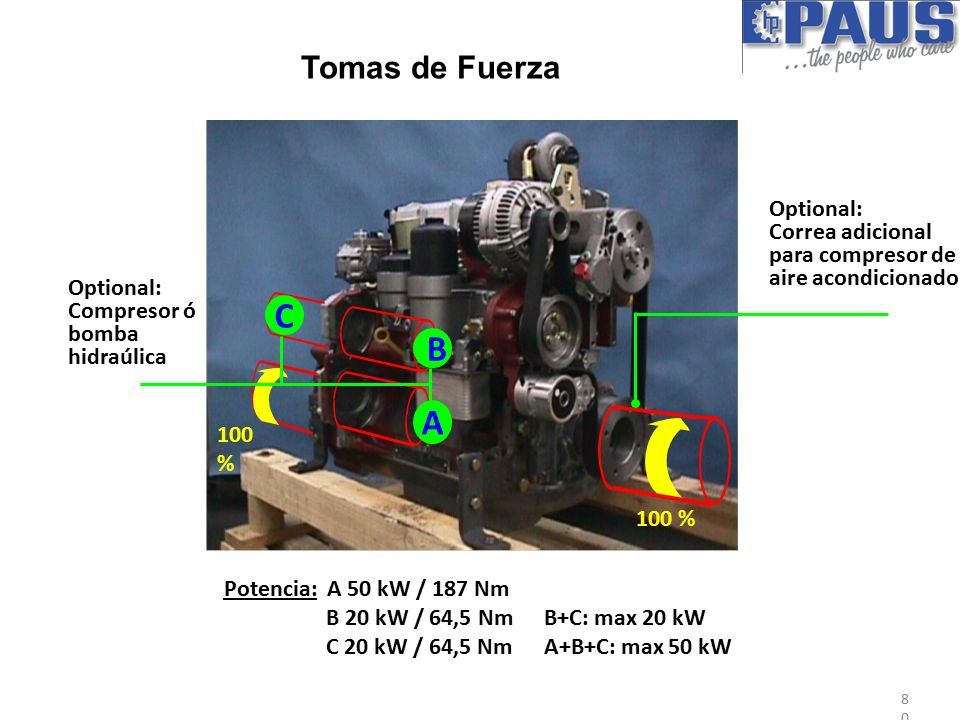

81 80 100 % Tomas de Fuerza Optional: Correa adicional para compresor de aire acondicionado Optional: Compresor ó bomba hidraúlica 100 % B Potencia: A 50 kW / 187 Nm B 20 kW / 64,5 NmB+C: max 20 kW C 20 kW / 64,5 Nm A+B+C: max 50 kW A C

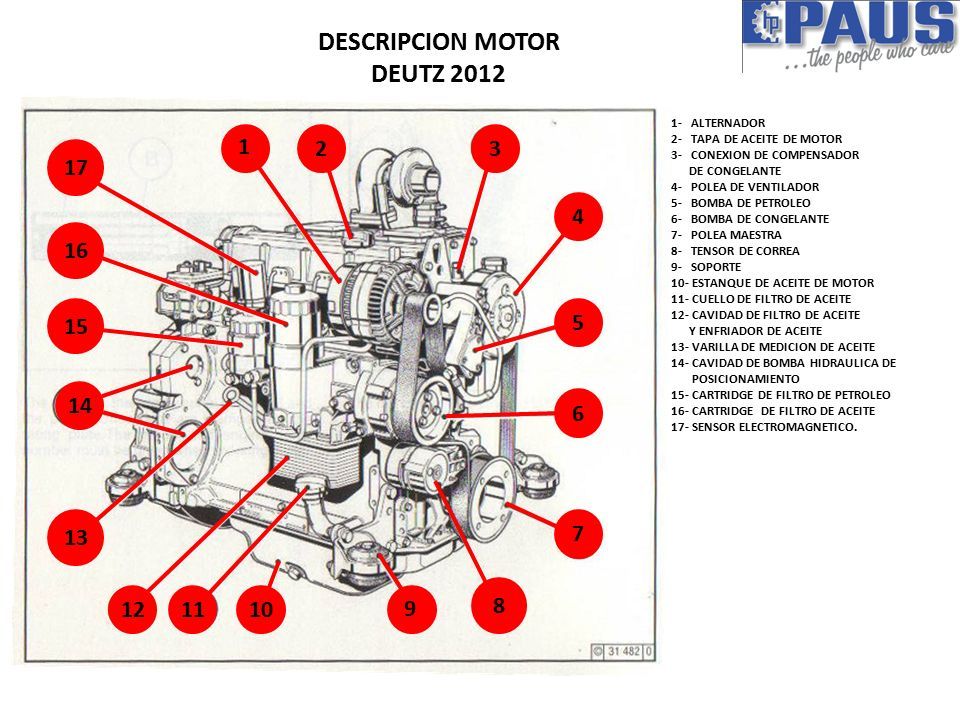

82 23 4 5 6 7 8 101112 13 14 15 16 17 1 9 1- ALTERNADOR 2- TAPA DE ACEITE DE MOTOR 3- CONEXION DE COMPENSADOR DE CONGELANTE 4- POLEA DE VENTILADOR 5- BOMBA DE PETROLEO 6- BOMBA DE CONGELANTE 7- POLEA MAESTRA 8- TENSOR DE CORREA 9- SOPORTE 10- ESTANQUE DE ACEITE DE MOTOR 11- CUELLO DE FILTRO DE ACEITE 12- CAVIDAD DE FILTRO DE ACEITE Y ENFRIADOR DE ACEITE 13- VARILLA DE MEDICION DE ACEITE 14- CAVIDAD DE BOMBA HIDRAULICA DE POSICIONAMIENTO 15- CARTRIDGE DE FILTRO DE PETROLEO 16- CARTRIDGE DE FILTRO DE ACEITE 17- SENSOR ELECTROMAGNETICO. DESCRIPCION MOTOR DEUTZ 2012

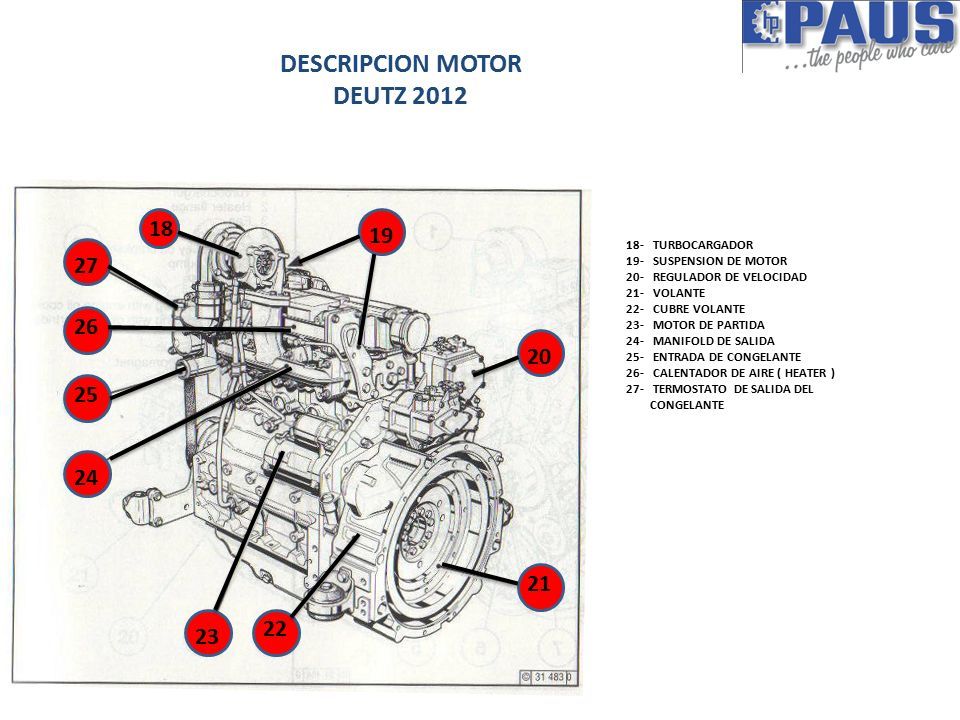

83 18- TURBOCARGADOR 19- SUSPENSION DE MOTOR 20- REGULADOR DE VELOCIDAD 21- VOLANTE 22- CUBRE VOLANTE 23- MOTOR DE PARTIDA 24- MANIFOLD DE SALIDA 25- ENTRADA DE CONGELANTE 26- CALENTADOR DE AIRE ( HEATER ) 27- TERMOSTATO DE SALIDA DEL CONGELANTE DESCRIPCION MOTOR DEUTZ 2012 18 19 20 21 27 26 25 24 23 22

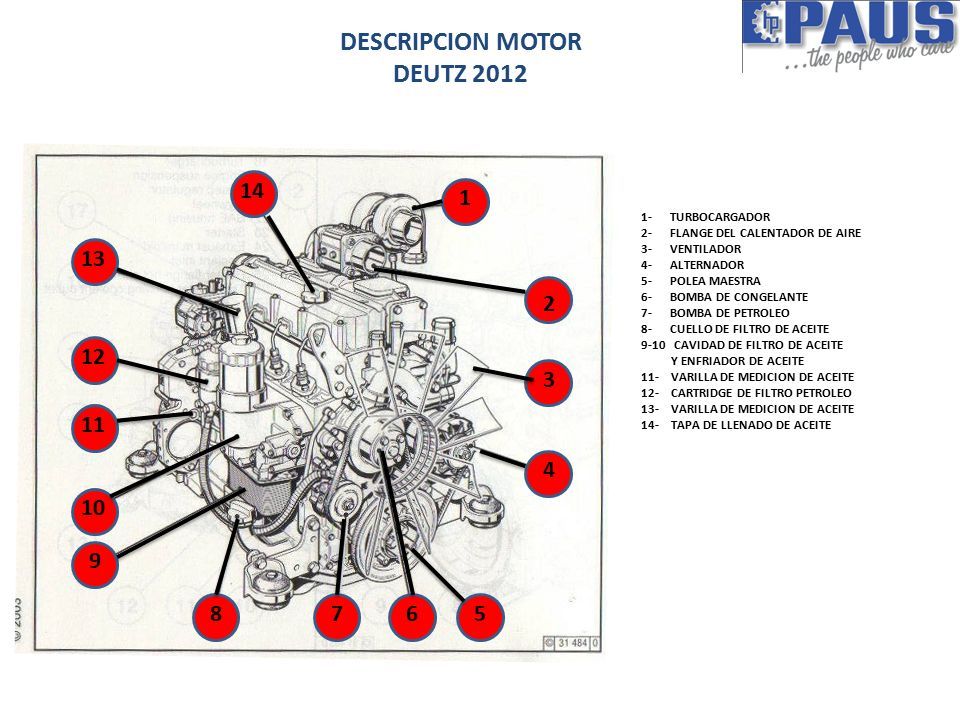

84 1 2 3 4 5678 9 10 11 12 13 14 1- TURBOCARGADOR 2- FLANGE DEL CALENTADOR DE AIRE 3- VENTILADOR 4- ALTERNADOR 5- POLEA MAESTRA 6- BOMBA DE CONGELANTE 7- BOMBA DE PETROLEO 8- CUELLO DE FILTRO DE ACEITE 9-10 CAVIDAD DE FILTRO DE ACEITE Y ENFRIADOR DE ACEITE 11- VARILLA DE MEDICION DE ACEITE 12- CARTRIDGE DE FILTRO PETROLEO 13- VARILLA DE MEDICION DE ACEITE 14- TAPA DE LLENADO DE ACEITE DESCRIPCION MOTOR DEUTZ 2012

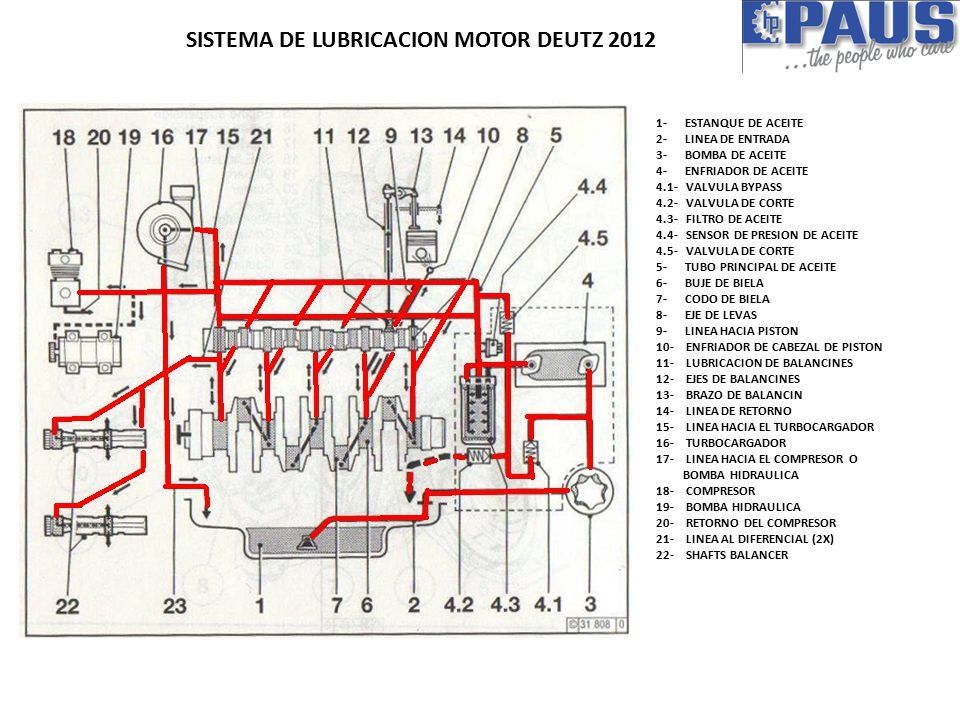

85 1- ESTANQUE DE ACEITE 2- LINEA DE ENTRADA 3- BOMBA DE ACEITE 4- ENFRIADOR DE ACEITE 4.1- VALVULA BYPASS 4.2- VALVULA DE CORTE 4.3- FILTRO DE ACEITE 4.4- SENSOR DE PRESION DE ACEITE 4.5- VALVULA DE CORTE 5- TUBO PRINCIPAL DE ACEITE 6- BUJE DE BIELA 7- CODO DE BIELA 8- EJE DE LEVAS 9- LINEA HACIA PISTON 10- ENFRIADOR DE CABEZAL DE PISTON 11- LUBRICACION DE BALANCINES 12- EJES DE BALANCINES 13- BRAZO DE BALANCIN 14- LINEA DE RETORNO 15- LINEA HACIA EL TURBOCARGADOR 16- TURBOCARGADOR 17- LINEA HACIA EL COMPRESOR O BOMBA HIDRAULICA 18- COMPRESOR 19- BOMBA HIDRAULICA 20- RETORNO DEL COMPRESOR 21- LINEA AL DIFERENCIAL (2X) 22- SHAFTS BALANCER SISTEMA DE LUBRICACION MOTOR DEUTZ 2012

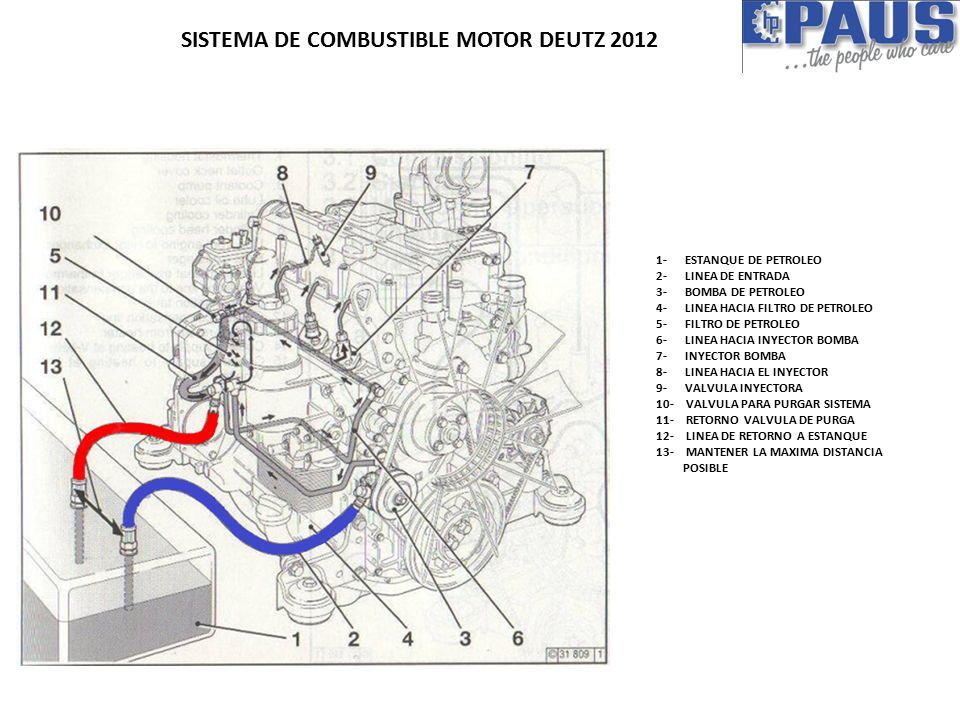

86 1- ESTANQUE DE PETROLEO 2- LINEA DE ENTRADA 3- BOMBA DE PETROLEO 4- LINEA HACIA FILTRO DE PETROLEO 5- FILTRO DE PETROLEO 6- LINEA HACIA INYECTOR BOMBA 7- INYECTOR BOMBA 8- LINEA HACIA EL INYECTOR 9- VALVULA INYECTORA 10- VALVULA PARA PURGAR SISTEMA 11- RETORNO VALVULA DE PURGA 12- LINEA DE RETORNO A ESTANQUE 13- MANTENER LA MAXIMA DISTANCIA POSIBLE SISTEMA DE COMBUSTIBLE MOTOR DEUTZ 2012

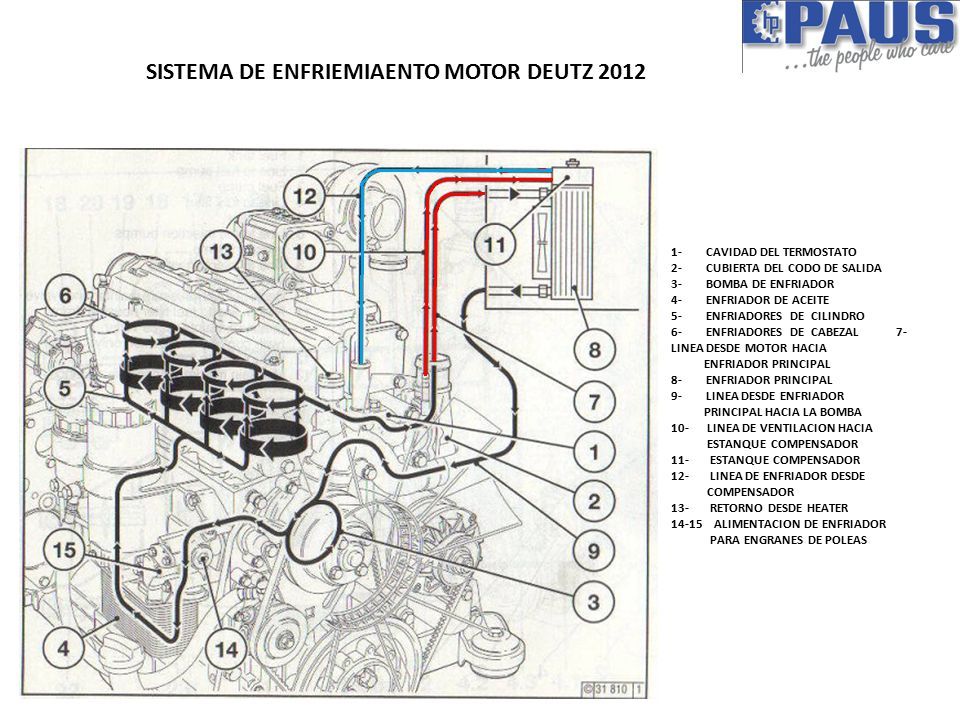

87 1- CAVIDAD DEL TERMOSTATO 2- CUBIERTA DEL CODO DE SALIDA 3- BOMBA DE ENFRIADOR 4- ENFRIADOR DE ACEITE 5- ENFRIADORES DE CILINDRO 6- ENFRIADORES DE CABEZAL 7- LINEA DESDE MOTOR HACIA ENFRIADOR PRINCIPAL 8- ENFRIADOR PRINCIPAL 9- LINEA DESDE ENFRIADOR PRINCIPAL HACIA LA BOMBA 10- LINEA DE VENTILACION HACIA ESTANQUE COMPENSADOR 11- ESTANQUE COMPENSADOR 12- LINEA DE ENFRIADOR DESDE COMPENSADOR 13- RETORNO DESDE HEATER 14-15 ALIMENTACION DE ENFRIADOR PARA ENGRANES DE POLEAS SISTEMA DE ENFRIEMIAENTO MOTOR DEUTZ 2012

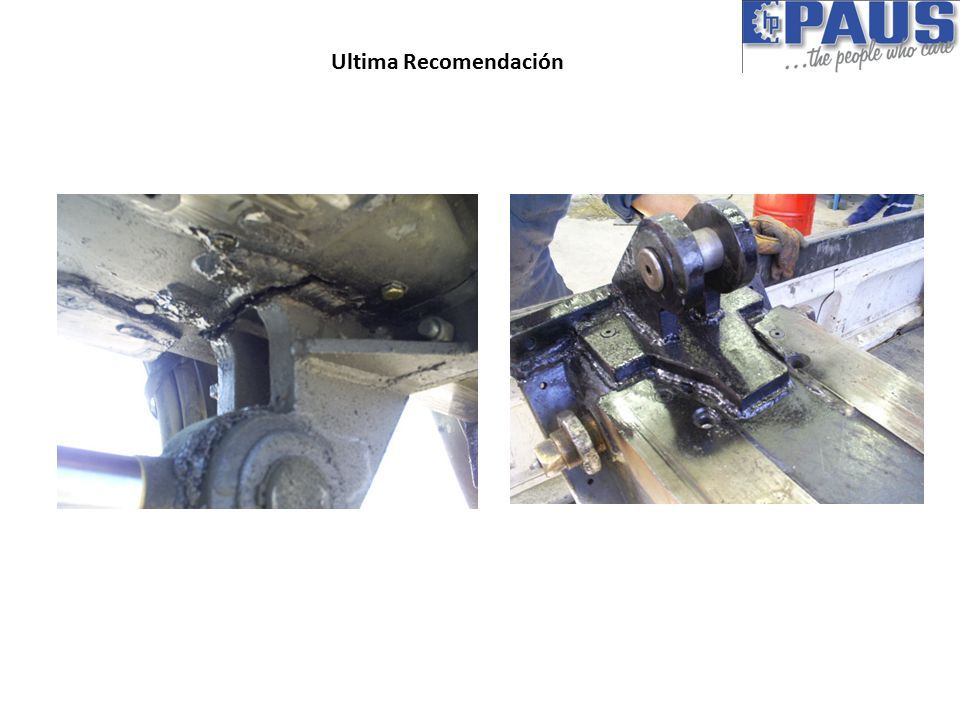

88 Ultima Recomendación
