Es evidente que nuestro medio ambiente está cada día más deteriorado y que los problemas que esto conlleva están incidiendo más directamente en la salud.

Presentación del tema: "Es evidente que nuestro medio ambiente está cada día más deteriorado y que los problemas que esto conlleva están incidiendo más directamente en la salud."— Transcripción de la presentación:

1 Es evidente que nuestro medio ambiente está cada día más deteriorado y que los problemas que esto conlleva están incidiendo más directamente en la salud del hombre y en las actividades que desarrolla.

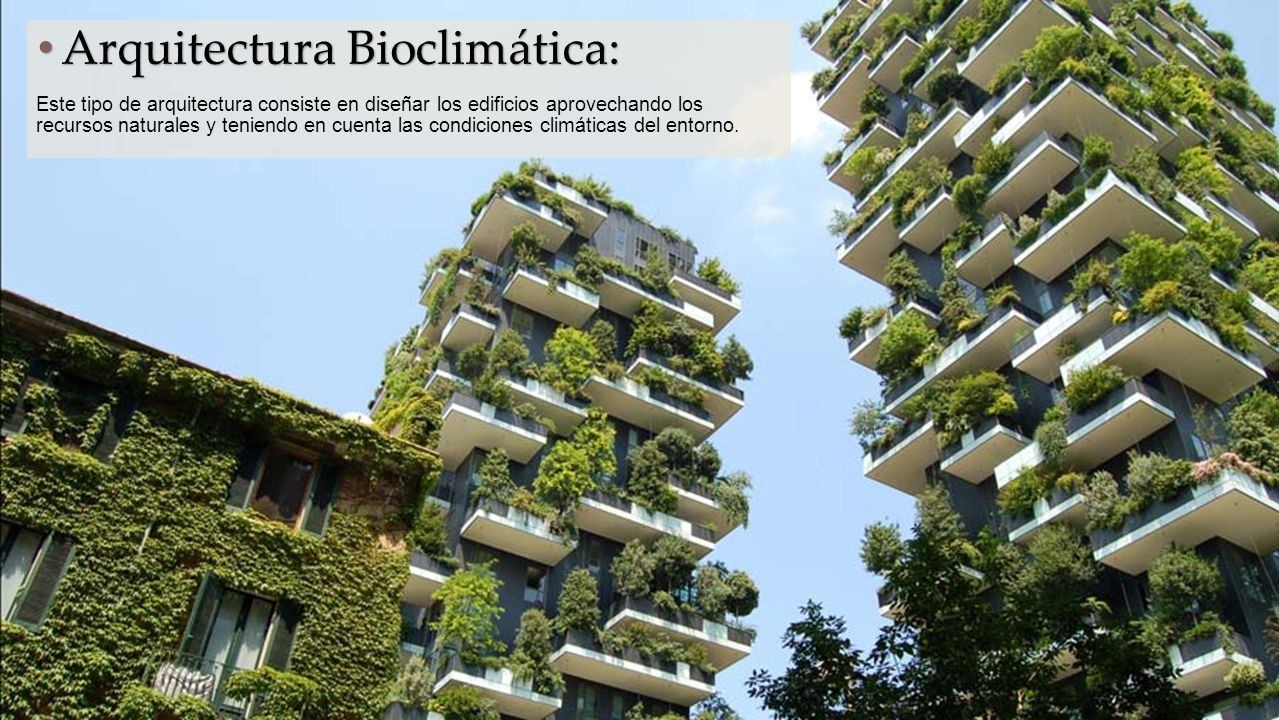

2 Arquitectura Bioclimática: Arquitectura Bioclimática: Este tipo de arquitectura consiste en diseñar los edificios aprovechando los recursos naturales y teniendo en cuenta las condiciones climáticas del entorno.

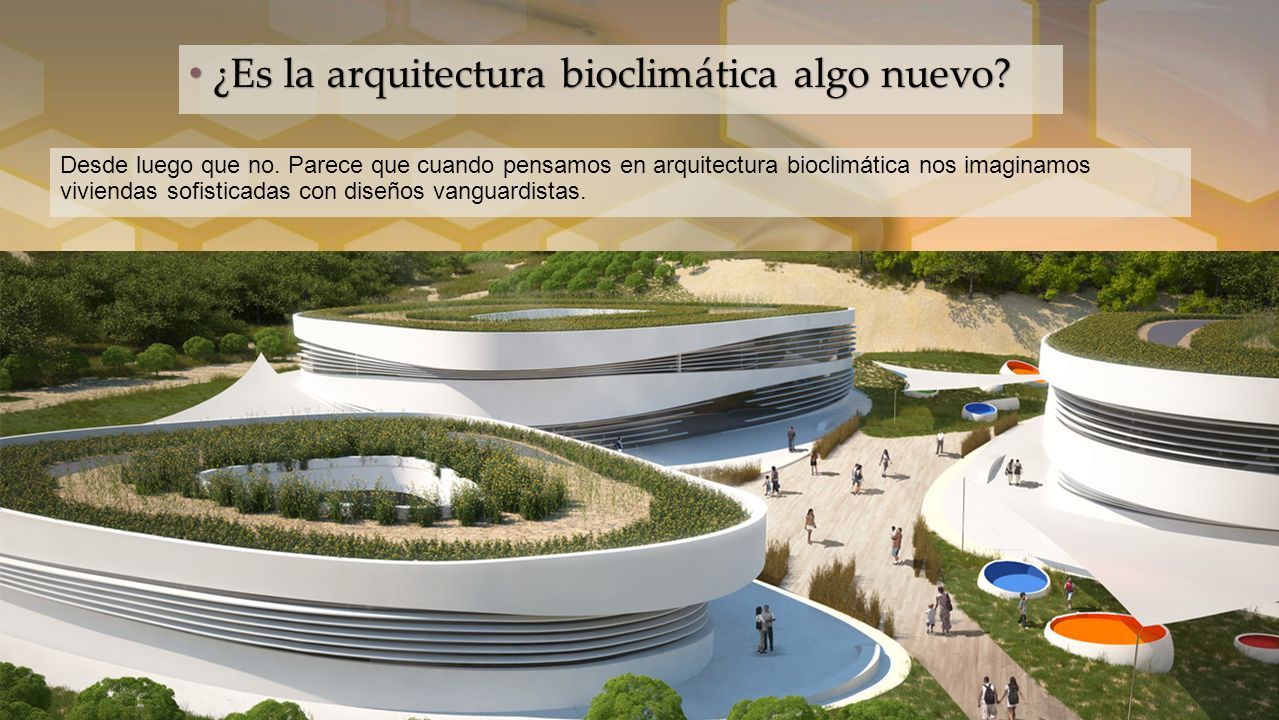

3 ¿Es la arquitectura bioclimática algo nuevo? ¿Es la arquitectura bioclimática algo nuevo? Desde luego que no. Parece que cuando pensamos en arquitectura bioclimática nos imaginamos viviendas sofisticadas con diseños vanguardistas.

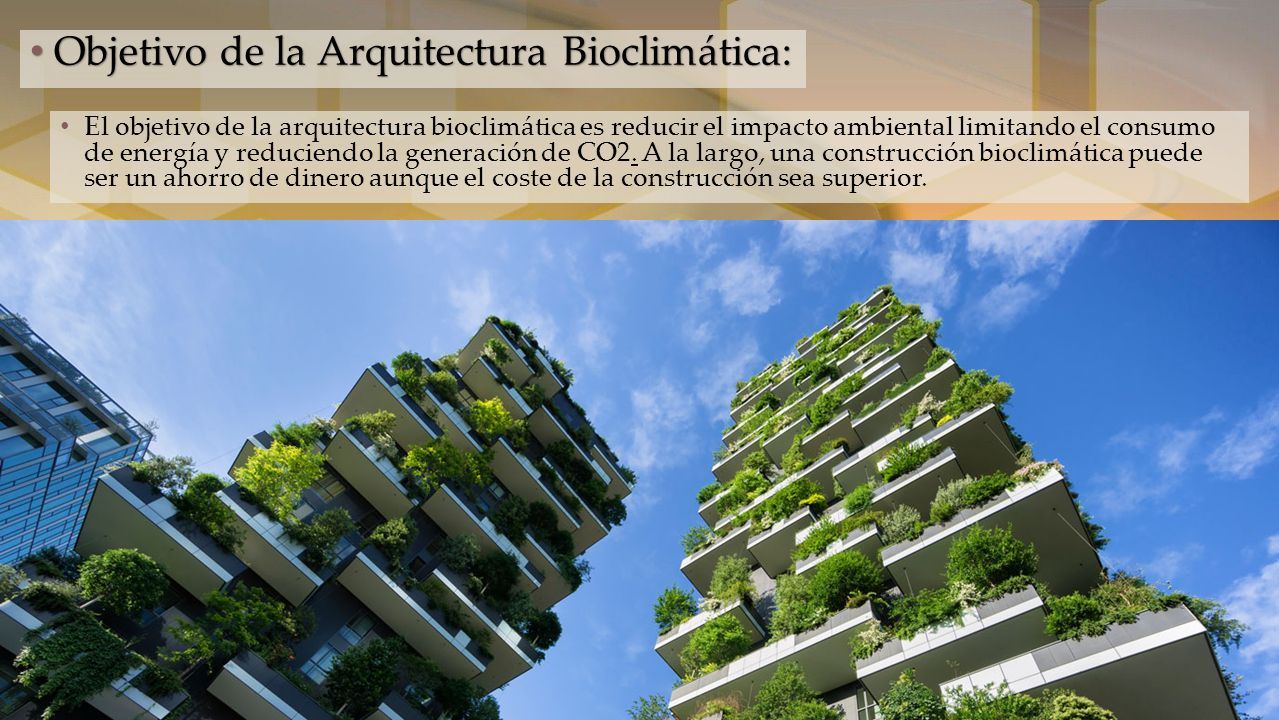

4 El objetivo de la arquitectura bioclimática es reducir el impacto ambiental limitando el consumo de energía y reduciendo la generación de CO2. A la largo, una construcción bioclimática puede ser un ahorro de dinero aunque el coste de la construcción sea superior. Objetivo de la Arquitectura Bioclimática: Objetivo de la Arquitectura Bioclimática:

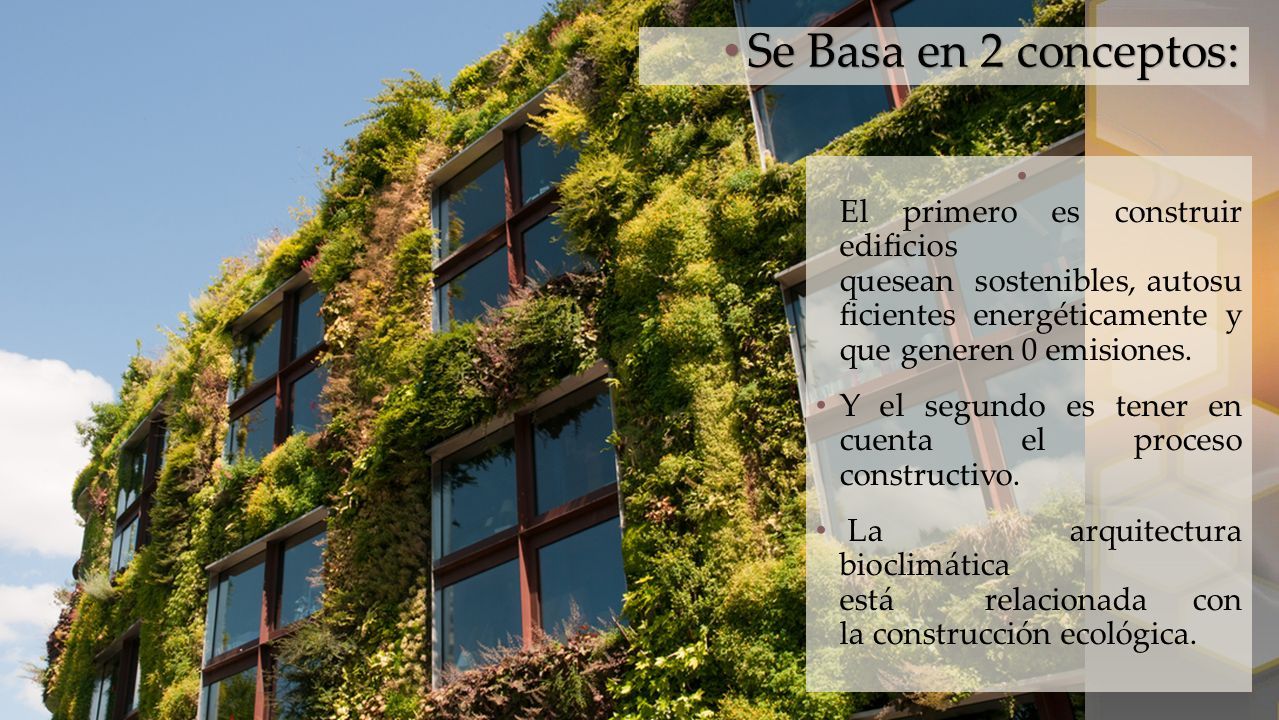

5 El primero es construir edificios quesean sostenibles, autosu ficientes energéticamente y que generen 0 emisiones. Y el segundo es tener en cuenta el proceso constructivo. La arquitectura bioclimática está relacionada con la construcción ecológica. Se Basa en 2 conceptos: Se Basa en 2 conceptos:

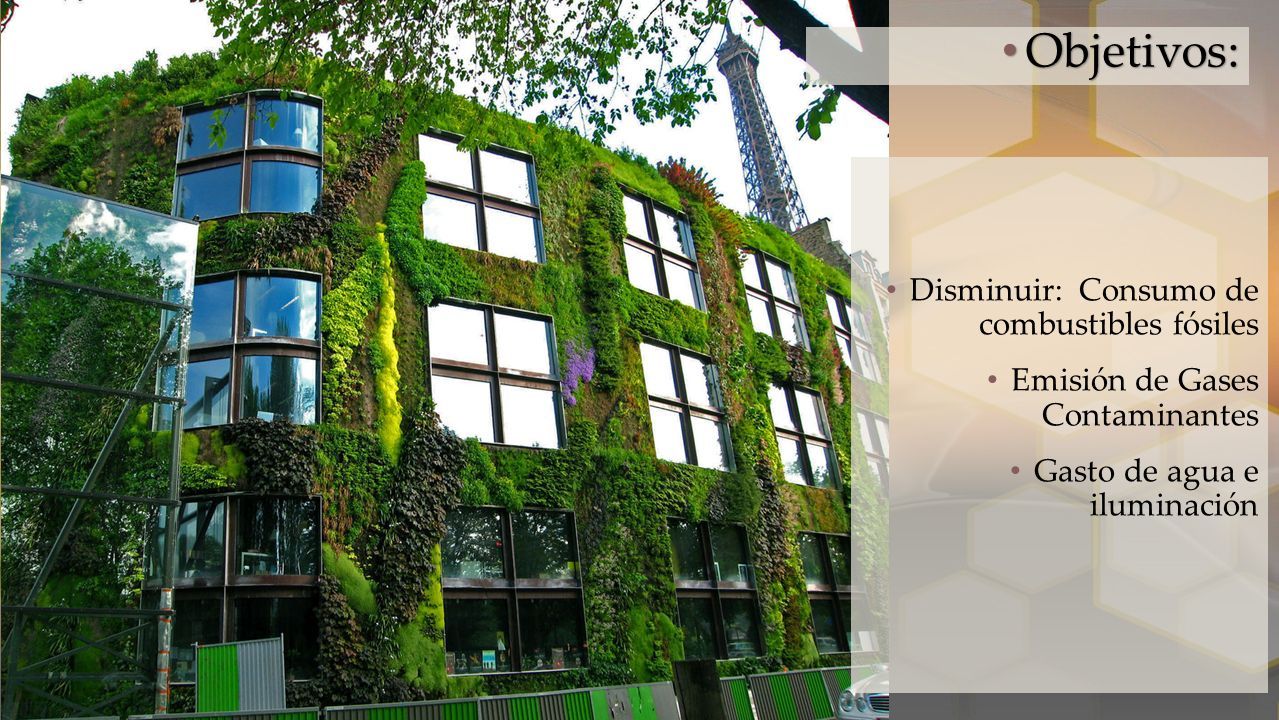

6 Disminuir: Consumo de combustibles fósiles Emisión de Gases Contaminantes Gasto de agua e iluminación Objetivos: Objetivos:

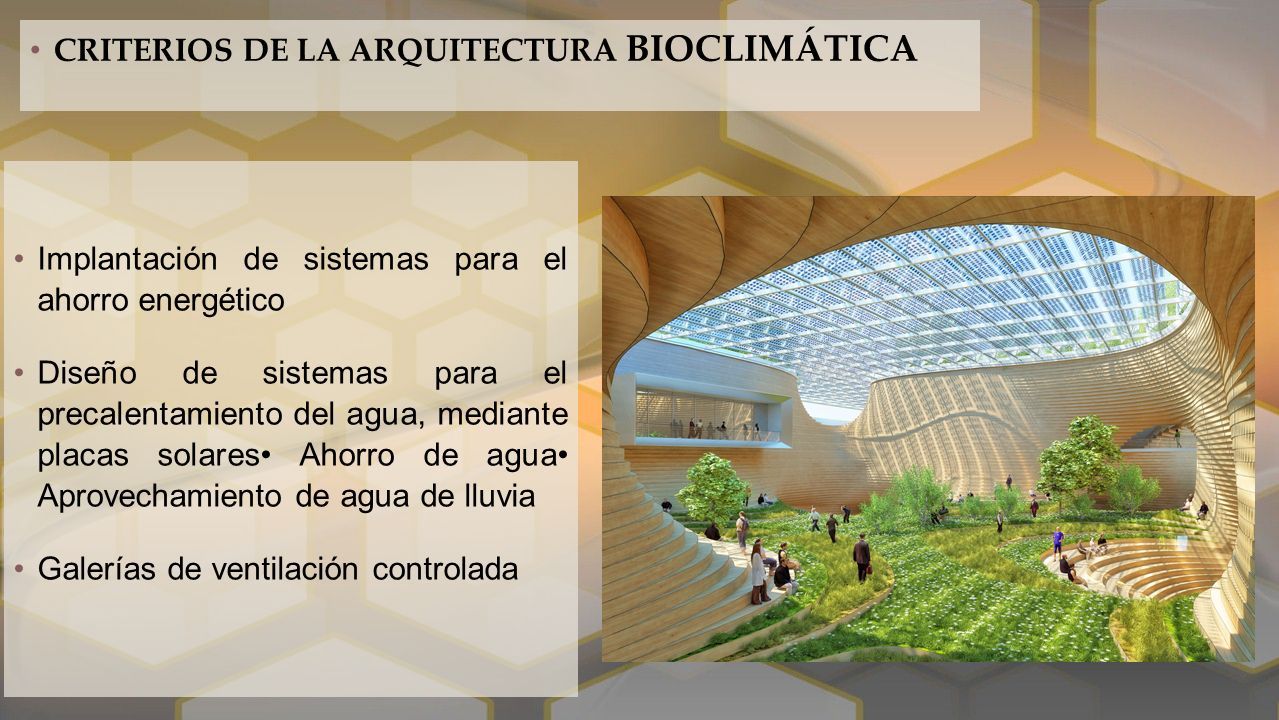

7 Implantación de sistemas para el ahorro energético Diseño de sistemas para el precalentamiento del agua, mediante placas solares Ahorro de agua Aprovechamiento de agua de lluvia Galerías de ventilación controlada CRITERIOS DE LA ARQUITECTURA BIOCLIMÁTICA

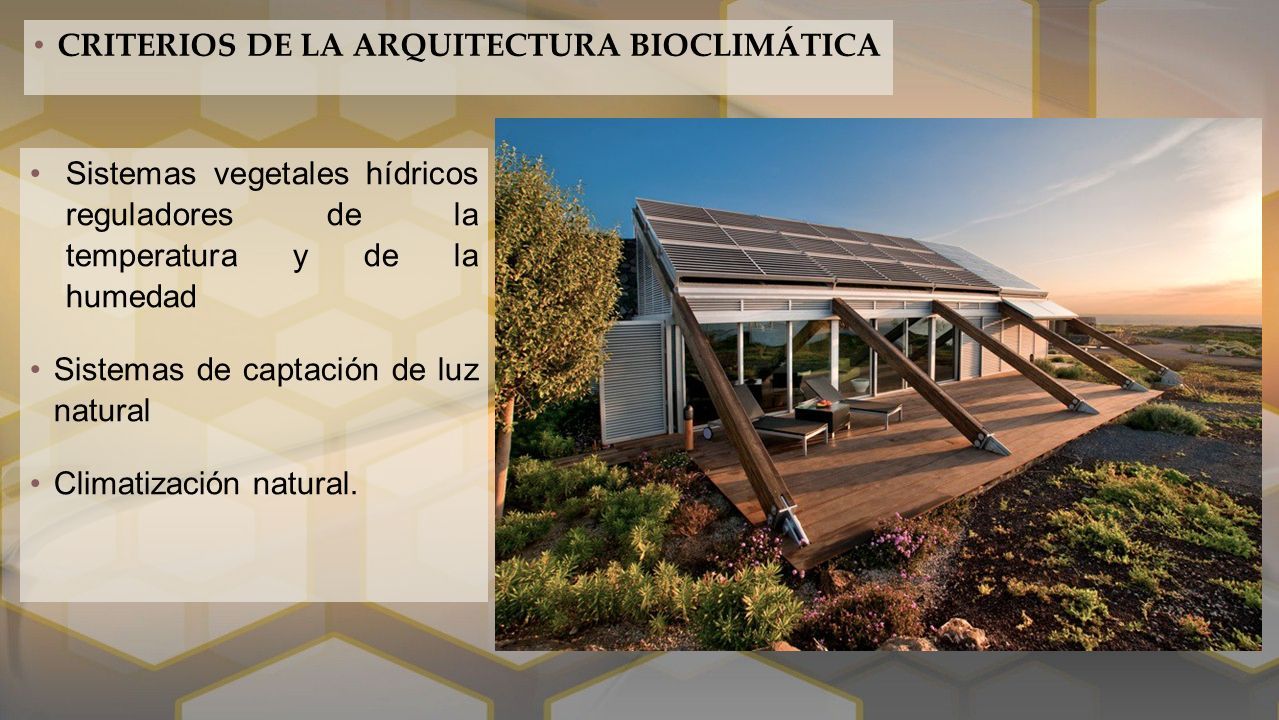

8 Sistemas vegetales hídricos reguladores de la temperatura y de la humedad Sistemas de captación de luz natural Climatización natural. CRITERIOS DE LA ARQUITECTURA BIOCLIMÁTICA

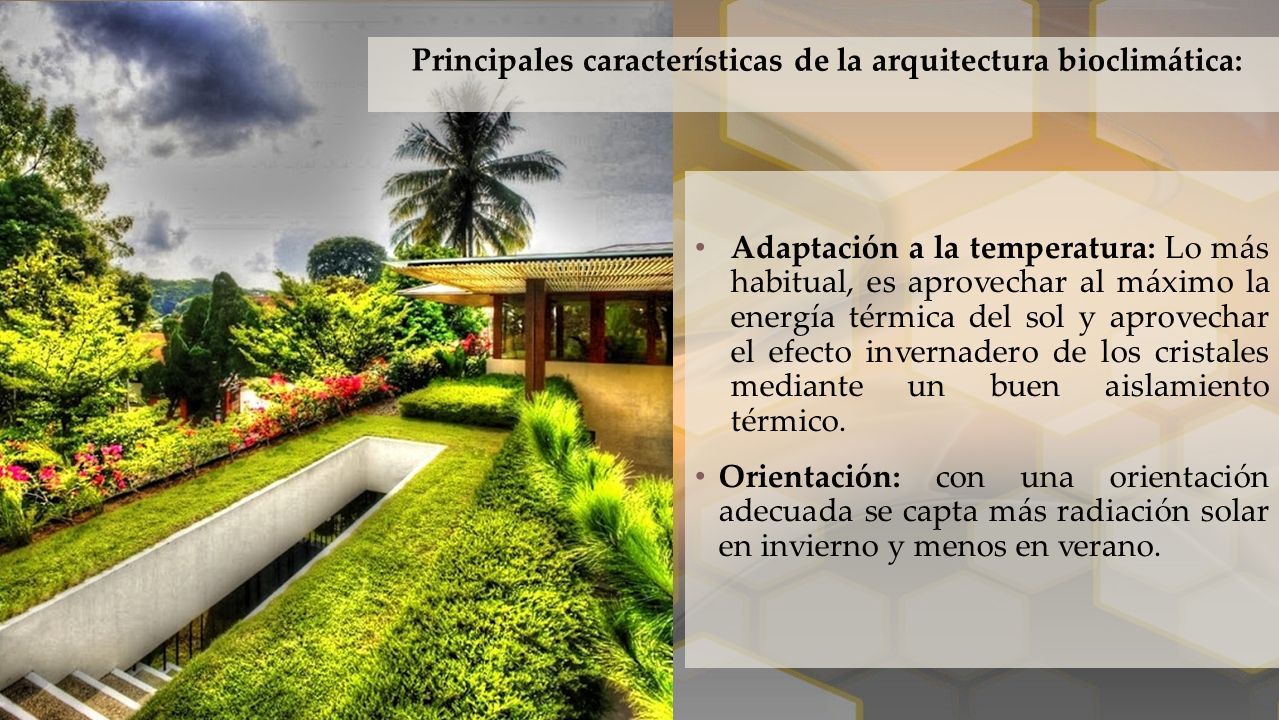

9 Adaptación a la temperatura: Lo más habitual, es aprovechar al máximo la energía térmica del sol y aprovechar el efecto invernadero de los cristales mediante un buen aislamiento térmico. Orientación: con una orientación adecuada se capta más radiación solar en invierno y menos en verano. Principales características de la arquitectura bioclimática:

10 Adaptación a la temperatura: Lo más habitual, es aprovechar al máximo la energía térmica del sol y aprovechar el efecto invernadero de los cristales mediante un buen aislamiento térmico. Orientación: con una orientación adecuada se capta más radiación solar en invierno y menos en verano. Principales características de la arquitectura bioclimática:

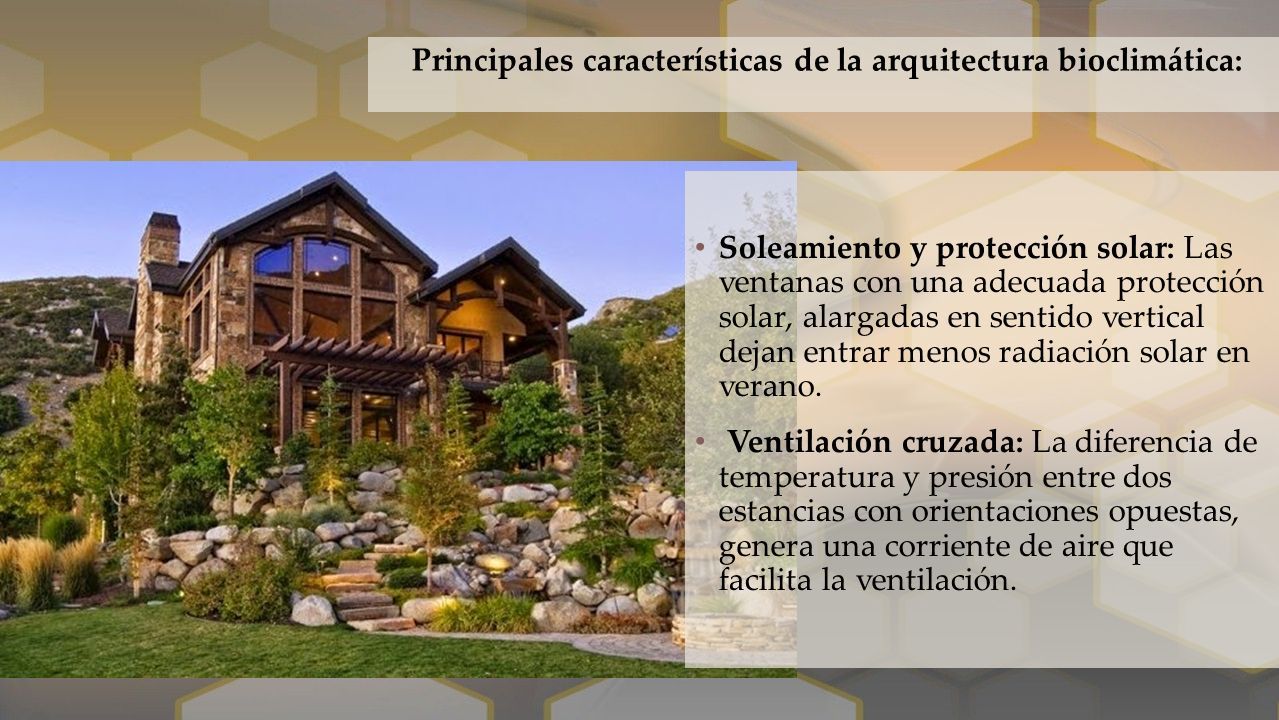

11 Soleamiento y protección solar: Las ventanas con una adecuada protección solar, alargadas en sentido vertical dejan entrar menos radiación solar en verano. Ventilación cruzada: La diferencia de temperatura y presión entre dos estancias con orientaciones opuestas, genera una corriente de aire que facilita la ventilación. Principales características de la arquitectura bioclimática:

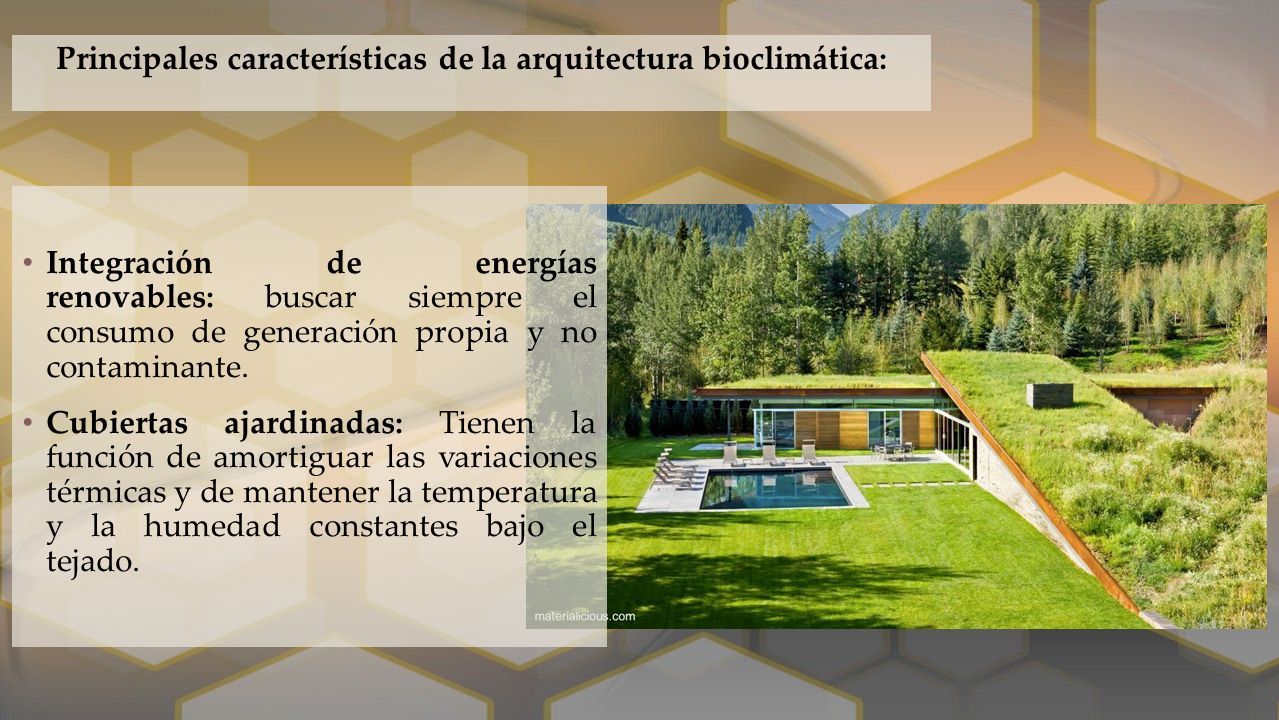

12 Integración de energías renovables: buscar siempre el consumo de generación propia y no contaminante. Cubiertas ajardinadas: Tienen la función de amortiguar las variaciones térmicas y de mantener la temperatura y la humedad constantes bajo el tejado. Principales características de la arquitectura bioclimática:

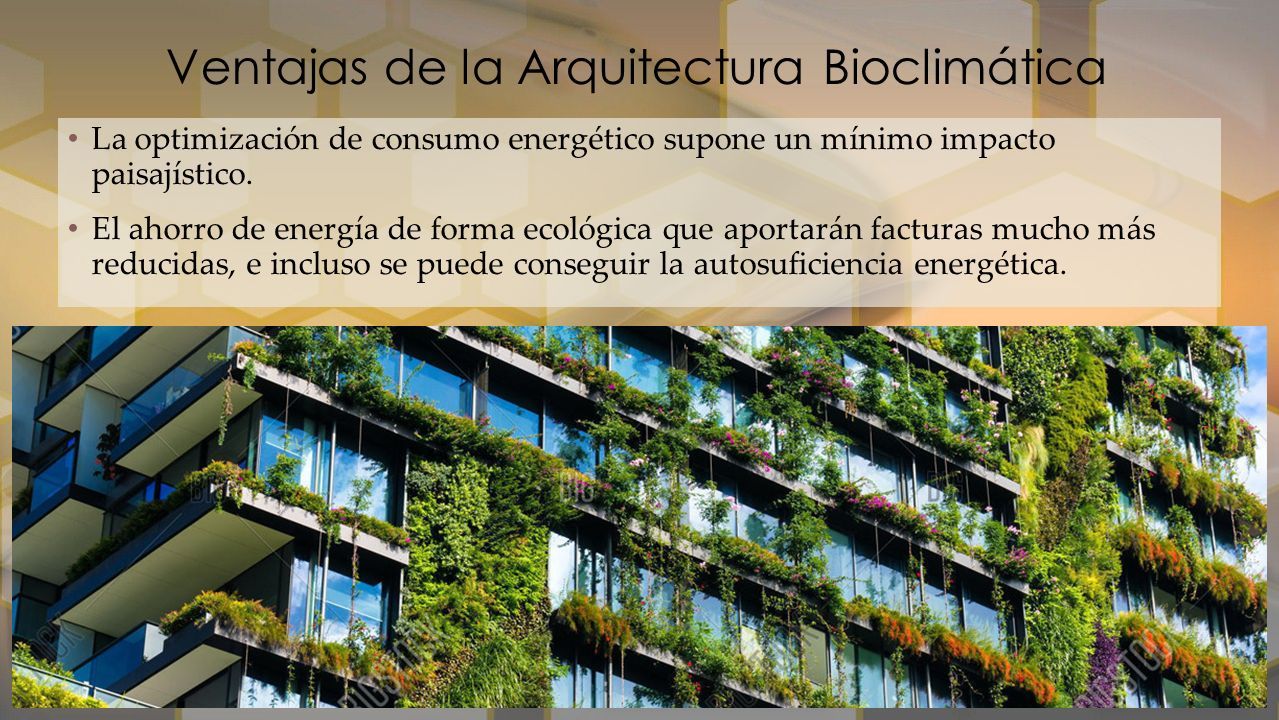

13 Ventajas de la Arquitectura Bioclimática La optimización de consumo energético supone un mínimo impacto paisajístico. El ahorro de energía de forma ecológica que aportarán facturas mucho más reducidas, e incluso se puede conseguir la autosuficiencia energética.

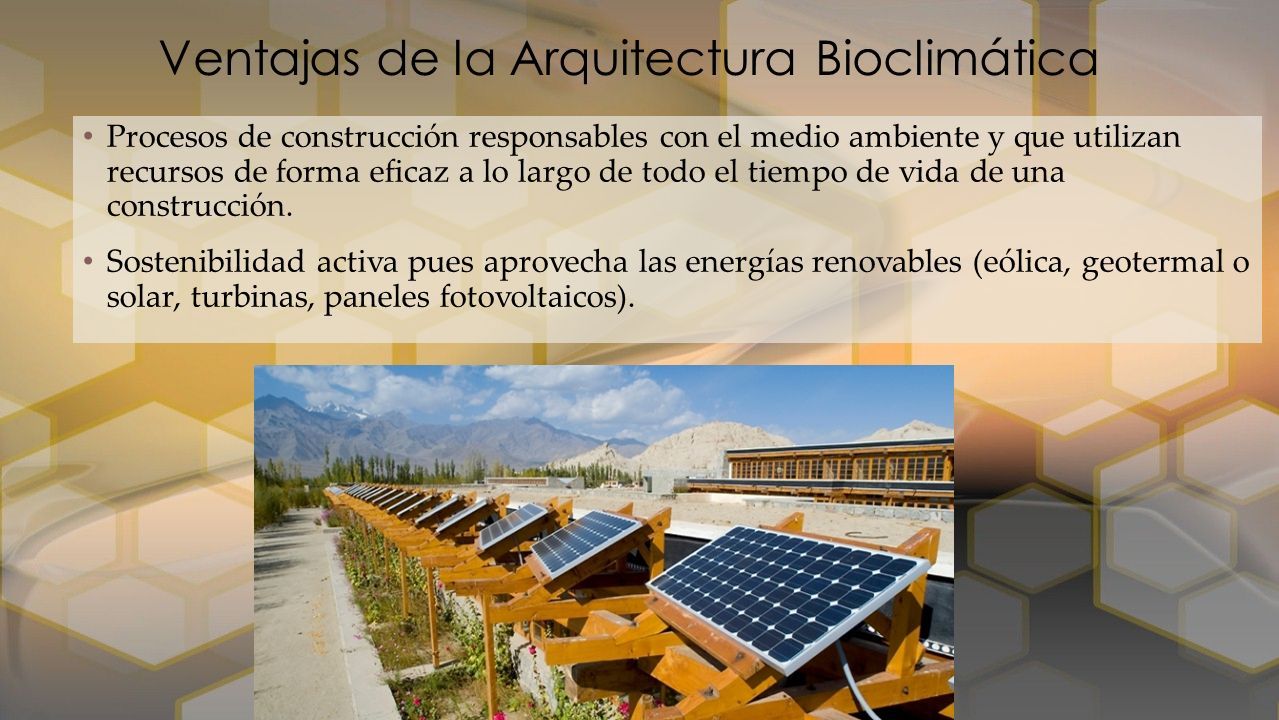

14 Ventajas de la Arquitectura Bioclimática Procesos de construcción responsables con el medio ambiente y que utilizan recursos de forma eficaz a lo largo de todo el tiempo de vida de una construcción. Sostenibilidad activa pues aprovecha las energías renovables (eólica, geotermal o solar, turbinas, paneles fotovoltaicos).

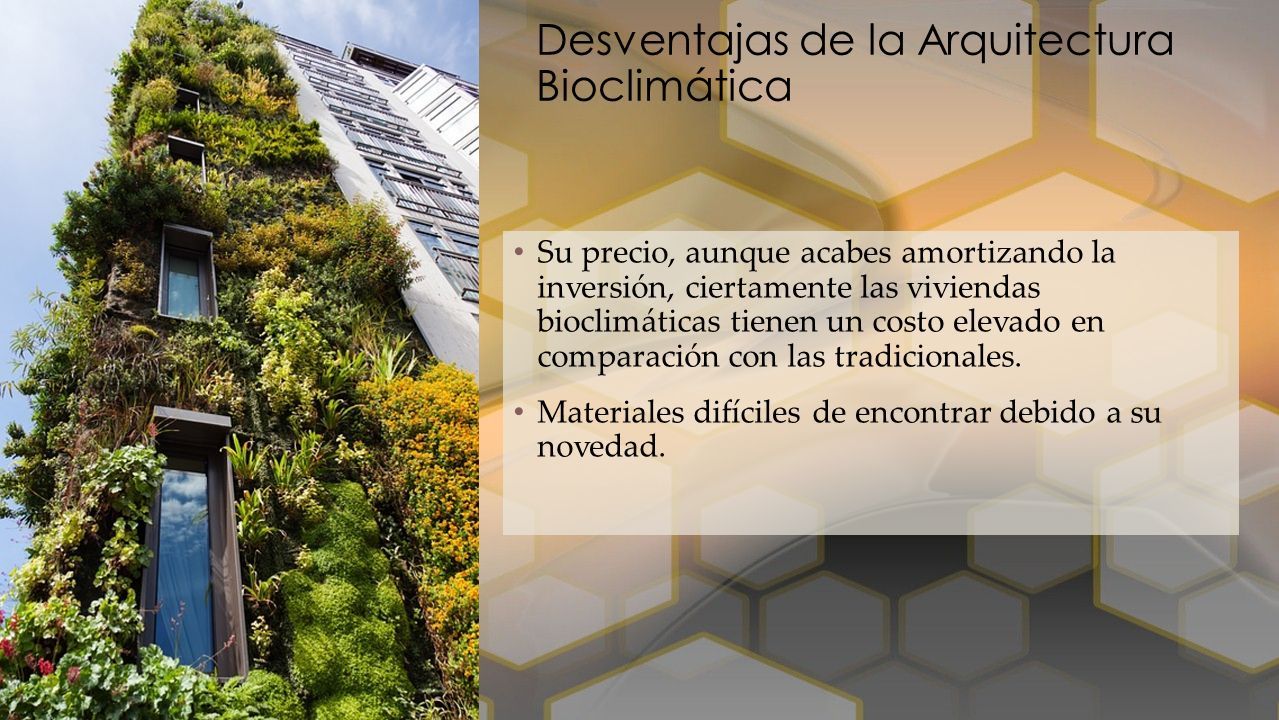

15 Desventajas de la Arquitectura Bioclimática Su precio, aunque acabes amortizando la inversión, ciertamente las viviendas bioclimáticas tienen un costo elevado en comparación con las tradicionales. Materiales difíciles de encontrar debido a su novedad.

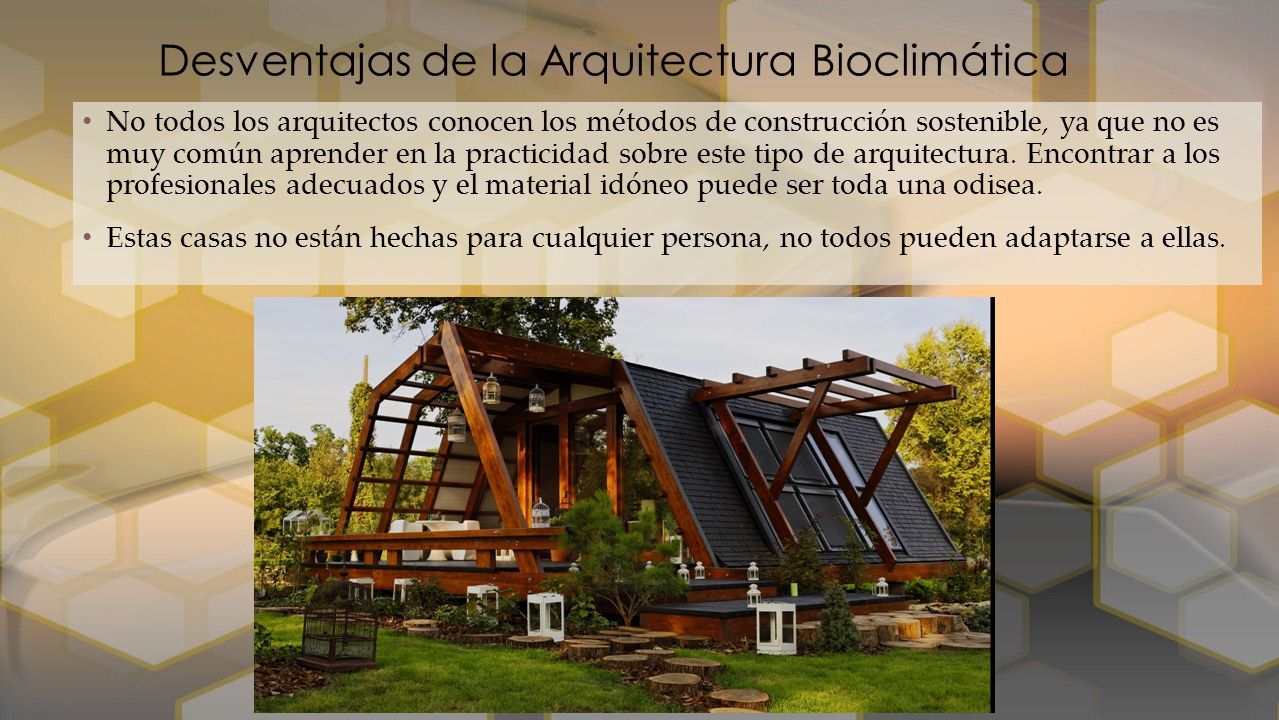

16 Desventajas de la Arquitectura Bioclimática No todos los arquitectos conocen los métodos de construcción sostenible, ya que no es muy común aprender en la practicidad sobre este tipo de arquitectura. Encontrar a los profesionales adecuados y el material idóneo puede ser toda una odisea. Estas casas no están hechas para cualquier persona, no todos pueden adaptarse a ellas.

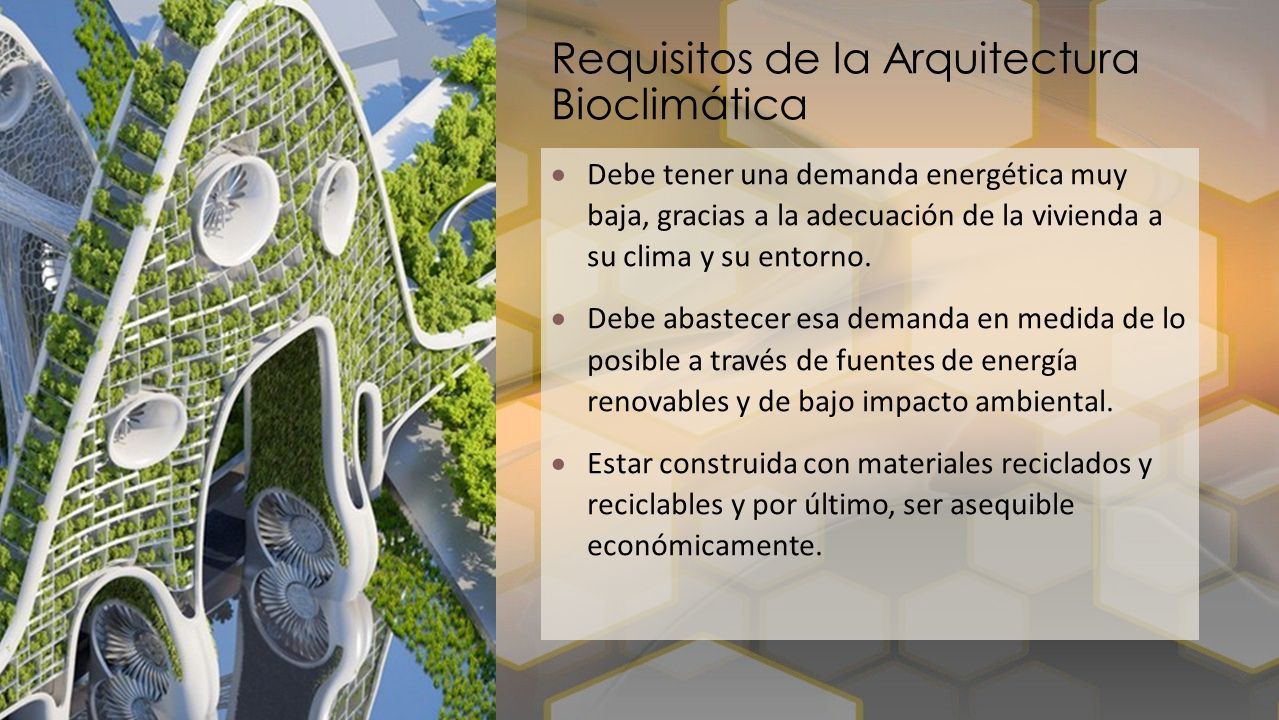

17 Requisitos de la Arquitectura Bioclimática  Debe tener una demanda energética muy baja, gracias a la adecuación de la vivienda a su clima y su entorno.  Debe abastecer esa demanda en medida de lo posible a través de fuentes de energía renovables y de bajo impacto ambiental.  Estar construida con materiales reciclados y reciclables y por último, ser asequible económicamente.

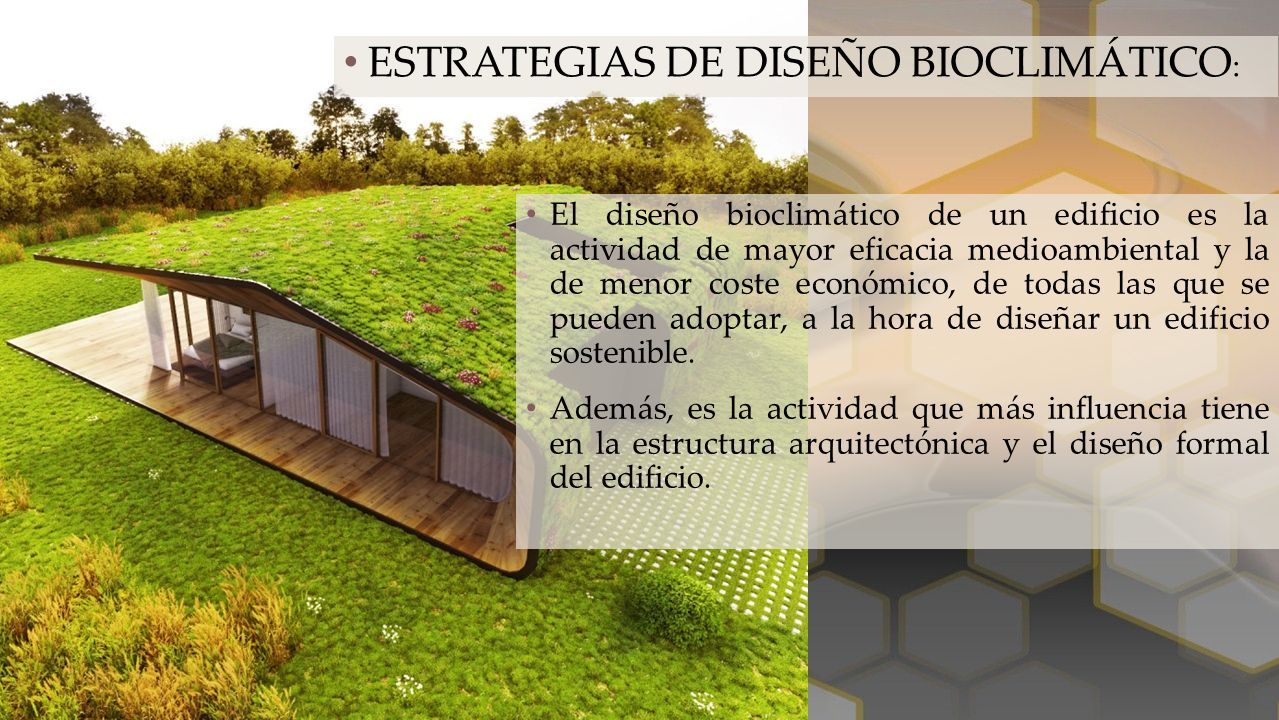

18 El diseño bioclimático de un edificio es la actividad de mayor eficacia medioambiental y la de menor coste económico, de todas las que se pueden adoptar, a la hora de diseñar un edificio sostenible. Además, es la actividad que más influencia tiene en la estructura arquitectónica y el diseño formal del edificio. ESTRATEGIAS DE DISEÑO BIOCLIMÁTICO :

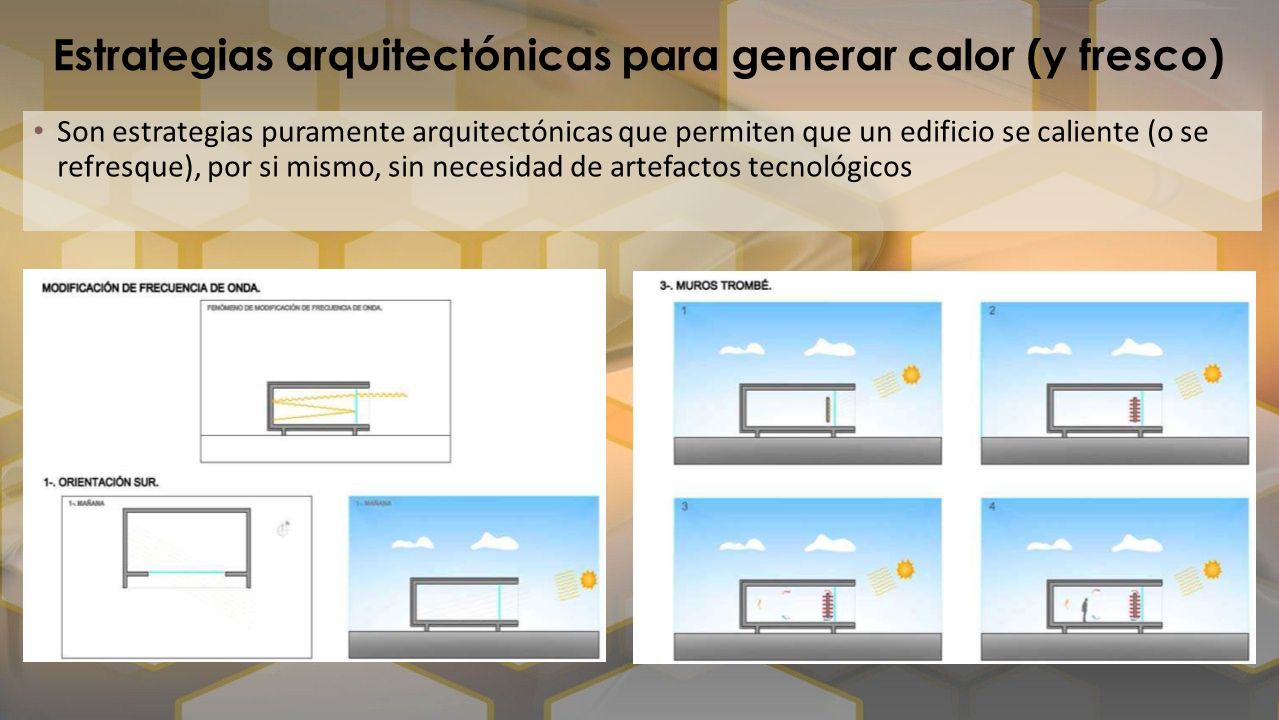

19 Estrategias arquitectónicas para generar calor (y fresco) Son estrategias puramente arquitectónicas que permiten que un edificio se caliente (o se refresque), por si mismo, sin necesidad de artefactos tecnológicos

20 Estrategias arquitectónicas para almacenar calor (y fresco) El almacenamiento térmico se consigue básicamente aumentando la inercia térmica de los edificios, es decir, la masa de algunos de sus componentes. La inercia térmica del edifico es fundamental, ya que sin ella, el edificio no podría comportarse adecuadamente. Una elevada inercia térmica permite, en invierno, que el calor generado durante el día de forma natural.

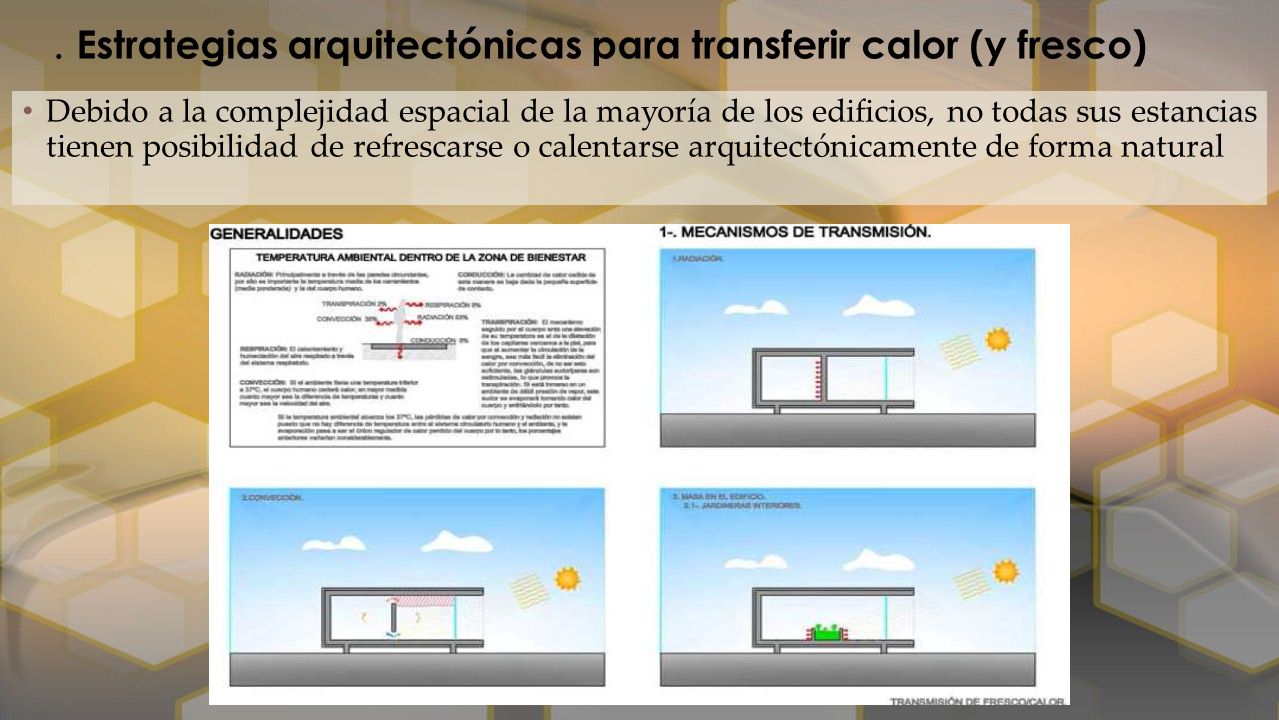

21 . Estrategias arquitectónicas para transferir calor (y fresco) Debido a la complejidad espacial de la mayoría de los edificios, no todas sus estancias tienen posibilidad de refrescarse o calentarse arquitectónicamente de forma natural

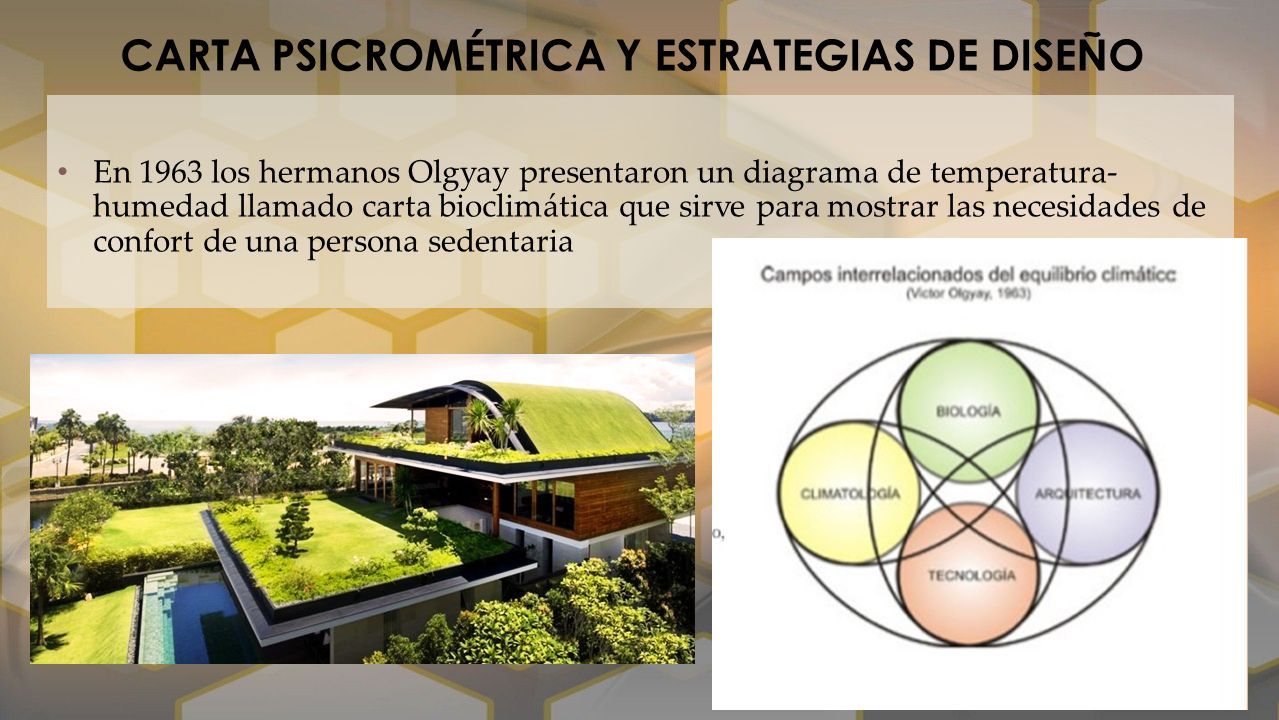

22 CARTA PSICROMÉTRICA Y ESTRATEGIAS DE DISEÑO En 1963 los hermanos Olgyay presentaron un diagrama de temperatura- humedad llamado carta bioclimática que sirve para mostrar las necesidades de confort de una persona sedentaria

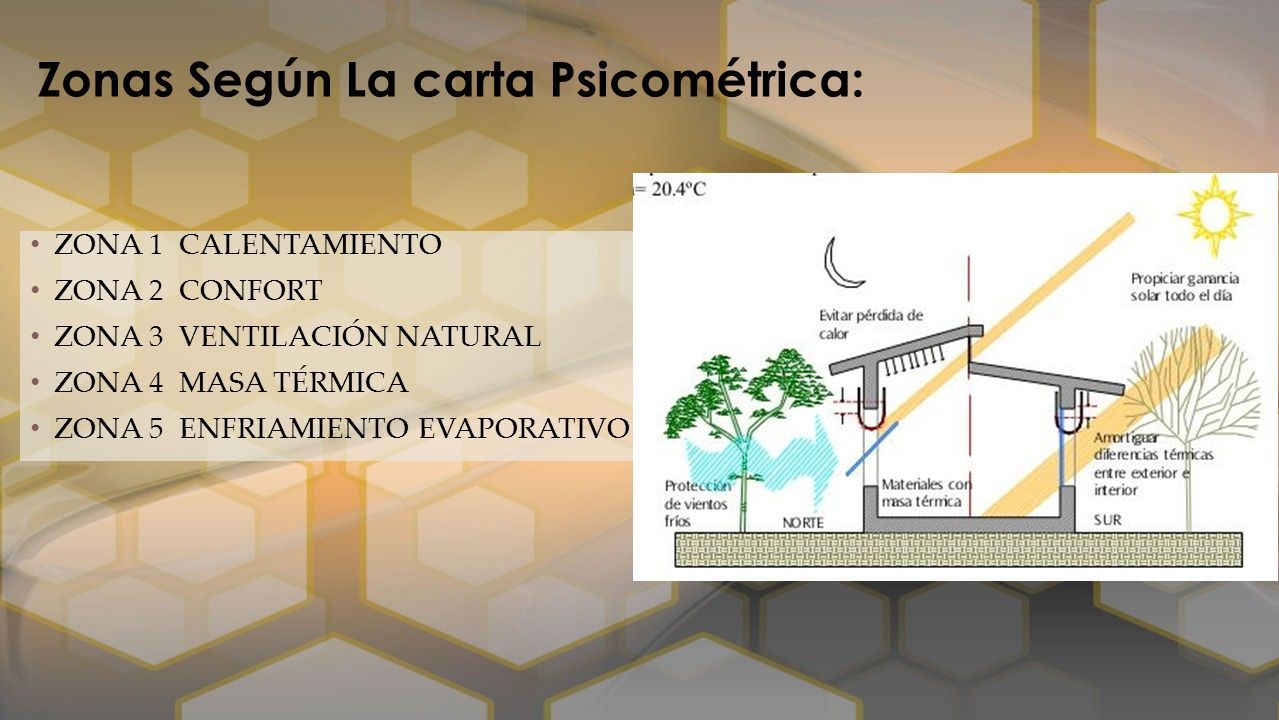

23 Zonas Según La carta Psicométrica: ZONA 1 CALENTAMIENTO ZONA 2 CONFORT ZONA 3 VENTILACIÓN NATURAL ZONA 4 MASA TÉRMICA ZONA 5 ENFRIAMIENTO EVAPORATIVO

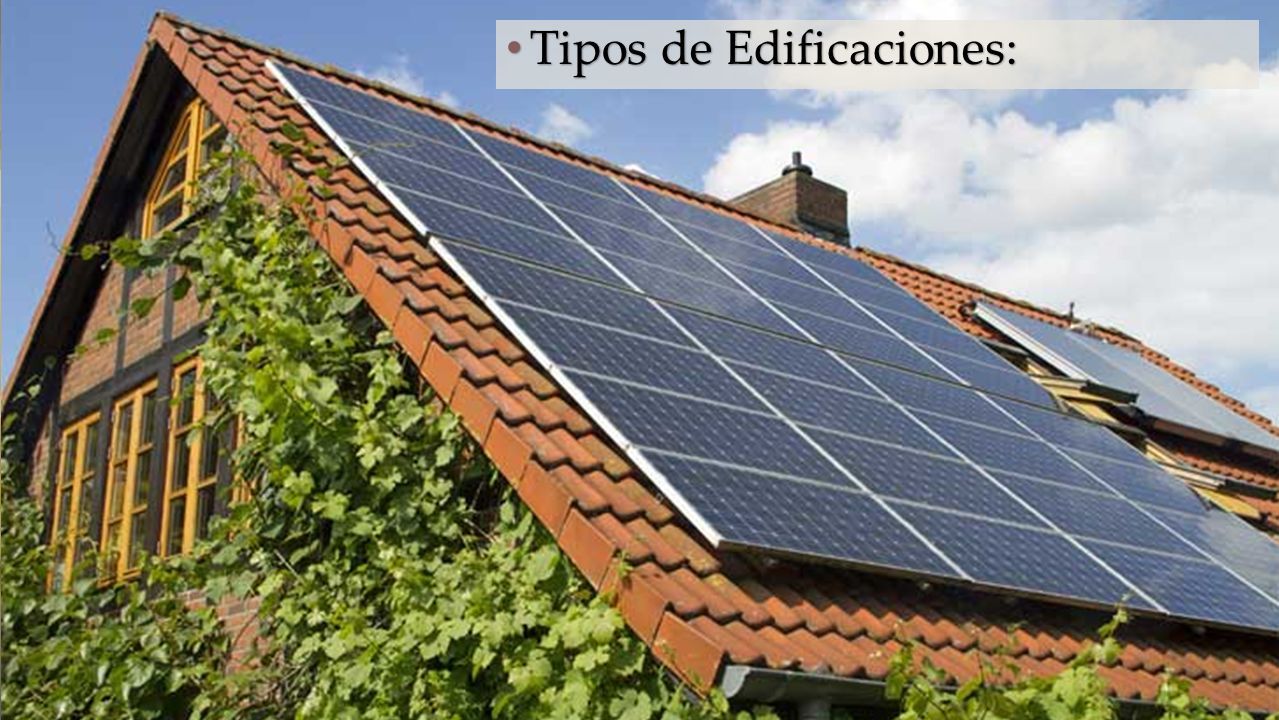

24 Tipos de Edificaciones: Tipos de Edificaciones:

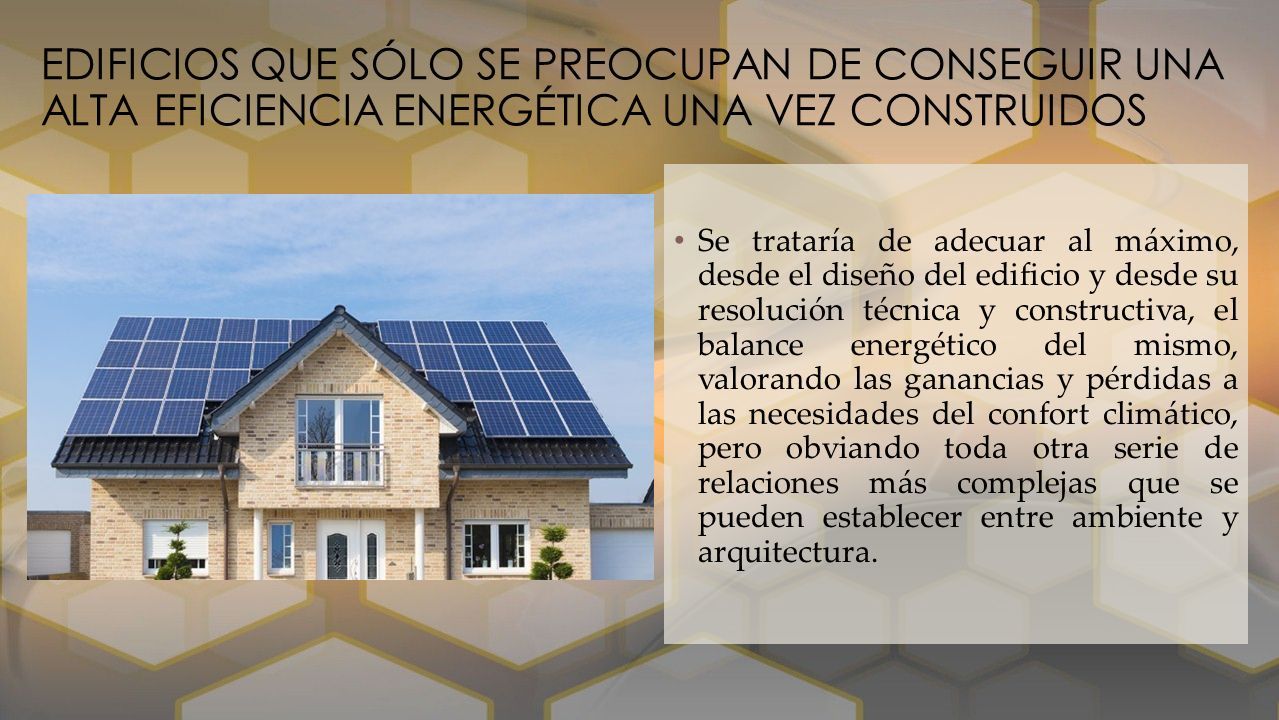

25 EDIFICIOS QUE SÓLO SE PREOCUPAN DE CONSEGUIR UNA ALTA EFICIENCIA ENERGÉTICA UNA VEZ CONSTRUIDOS Se trataría de adecuar al máximo, desde el diseño del edificio y desde su resolución técnica y constructiva, el balance energético del mismo, valorando las ganancias y pérdidas a las necesidades del confort climático, pero obviando toda otra serie de relaciones más complejas que se pueden establecer entre ambiente y arquitectura.

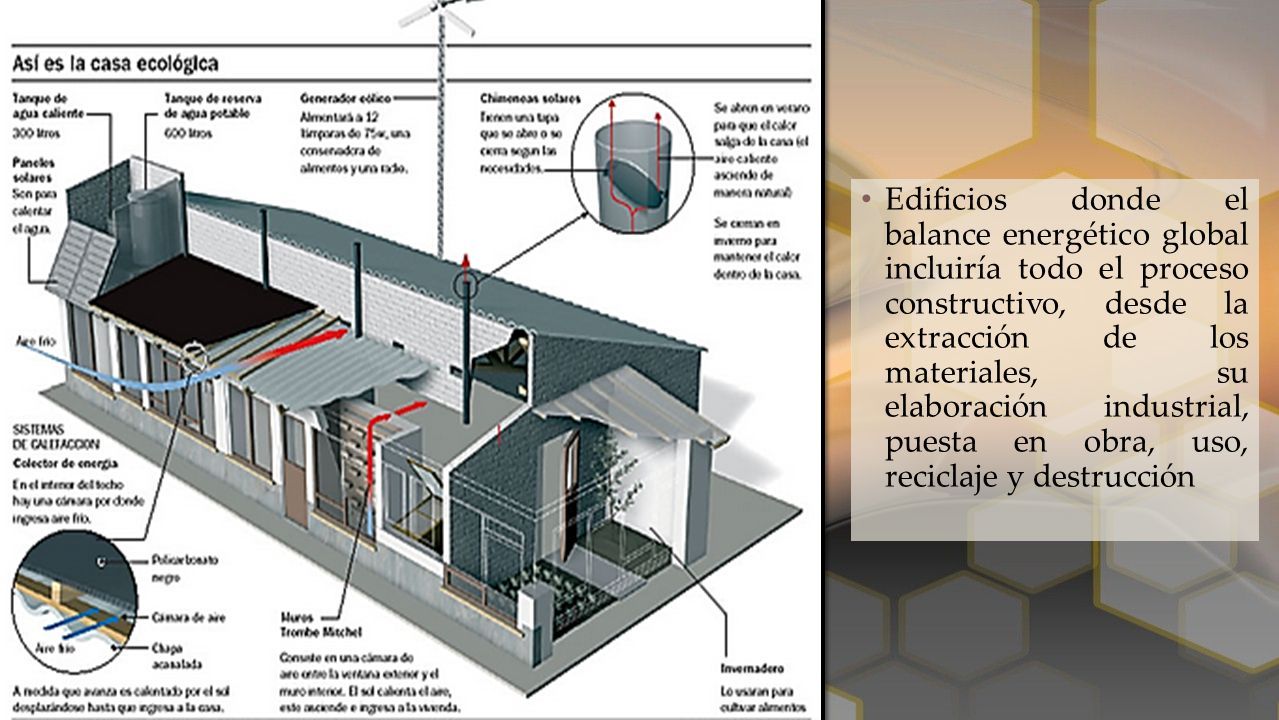

26 Edificios donde el balance energético global incluiría todo el proceso constructivo, desde la extracción de los materiales, su elaboración industrial, puesta en obra, uso, reciclaje y destrucción

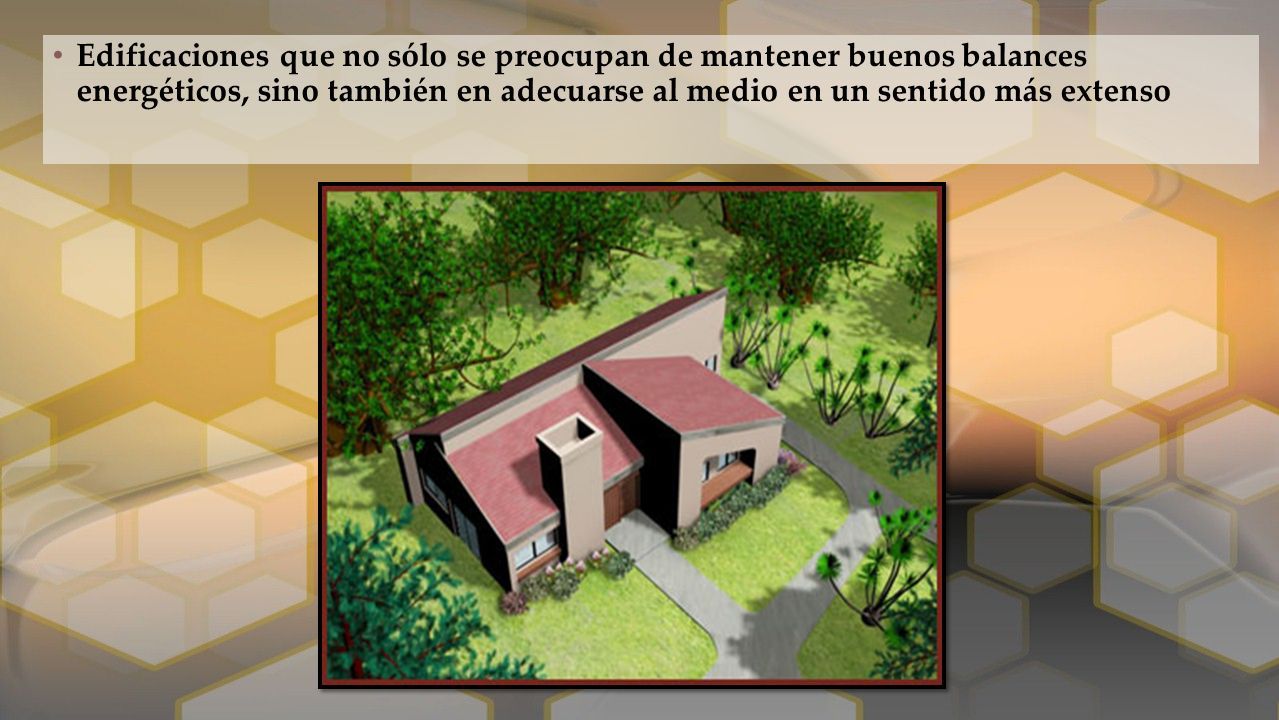

27 Edificaciones que no sólo se preocupan de mantener buenos balances energéticos, sino también en adecuarse al medio en un sentido más extenso

28 ¿De qué recursos naturales disponemos? El sol: Es el principal recurso. La orientación de un edificio y su diseño respecto a la iluminación es al fundamental. Hay que diseñar los edificios abriendo huecos al sur y al este, procurando disminuir las ventanas al norte. Nunca orientar una cristalera al oeste. La ventilación: Diferencias de temperatura y presión entre dos espacios generan corrientes y si se combinan con estanque o fuentes se aumenta la humedad del aire.

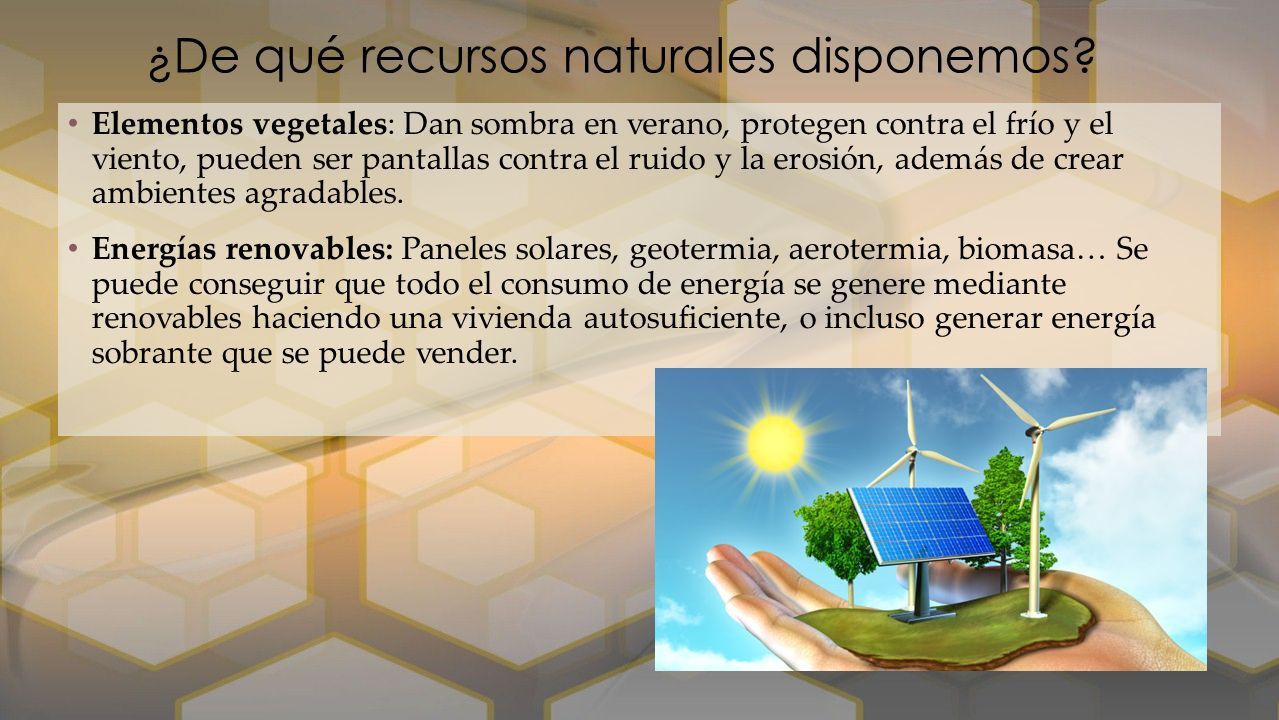

29 ¿De qué recursos naturales disponemos? Elementos vegetales: Dan sombra en verano, protegen contra el frío y el viento, pueden ser pantallas contra el ruido y la erosión, además de crear ambientes agradables. Energías renovables: Paneles solares, geotermia, aerotermia, biomasa… Se puede conseguir que todo el consumo de energía se genere mediante renovables haciendo una vivienda autosuficiente, o incluso generar energía sobrante que se puede vender.

30 Los materiales son elementos agrupados en conjunto que pueda ser utilizado con algún fin específico. Los elementos del conjunto pueden ser la naturaleza real, virtual o abstractos MATERIALES:

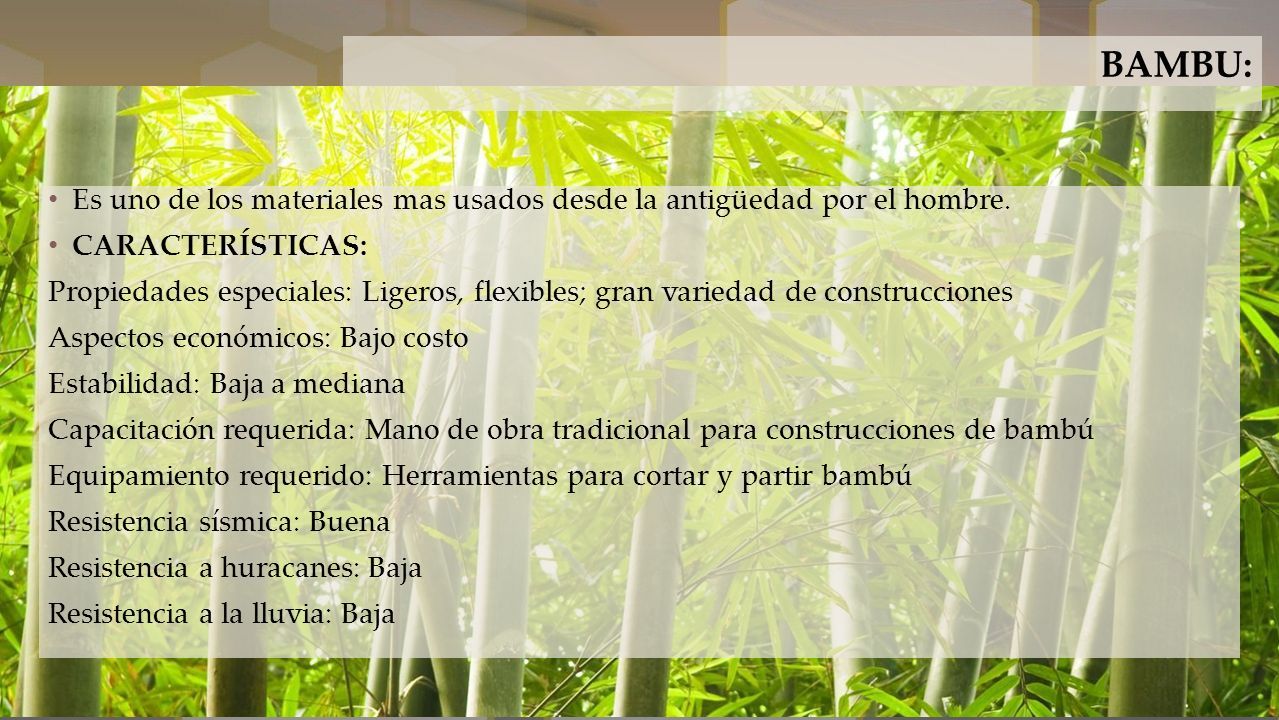

31 Es uno de los materiales mas usados desde la antigüedad por el hombre. CARACTERÍSTICAS: Propiedades especiales: Ligeros, flexibles; gran variedad de construcciones Aspectos económicos: Bajo costo Estabilidad: Baja a mediana Capacitación requerida: Mano de obra tradicional para construcciones de bambú Equipamiento requerido: Herramientas para cortar y partir bambú Resistencia sísmica: Buena Resistencia a huracanes: Baja Resistencia a la lluvia: Baja BAMBU:

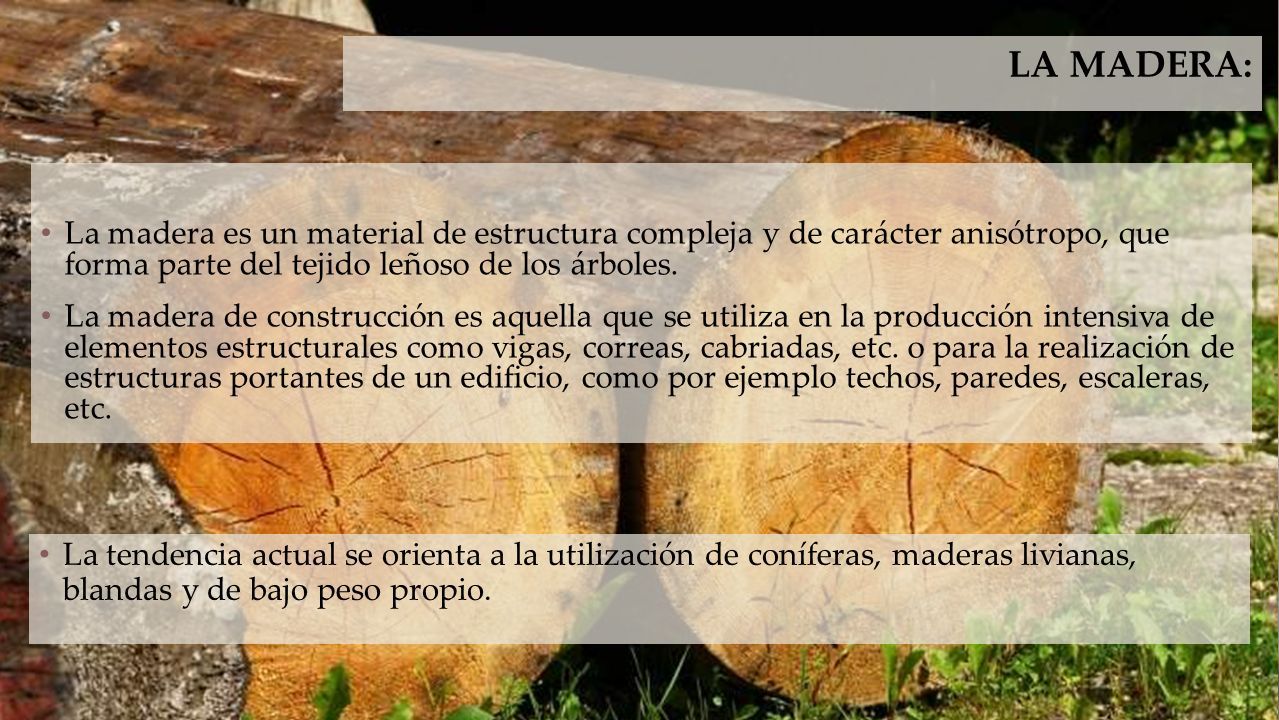

32 La madera es un material de estructura compleja y de carácter anisótropo, que forma parte del tejido leñoso de los árboles. La madera de construcción es aquella que se utiliza en la producción intensiva de elementos estructurales como vigas, correas, cabriadas, etc. o para la realización de estructuras portantes de un edificio, como por ejemplo techos, paredes, escaleras, etc. LA MADERA: La tendencia actual se orienta a la utilización de coníferas, maderas livianas, blandas y de bajo peso propio.

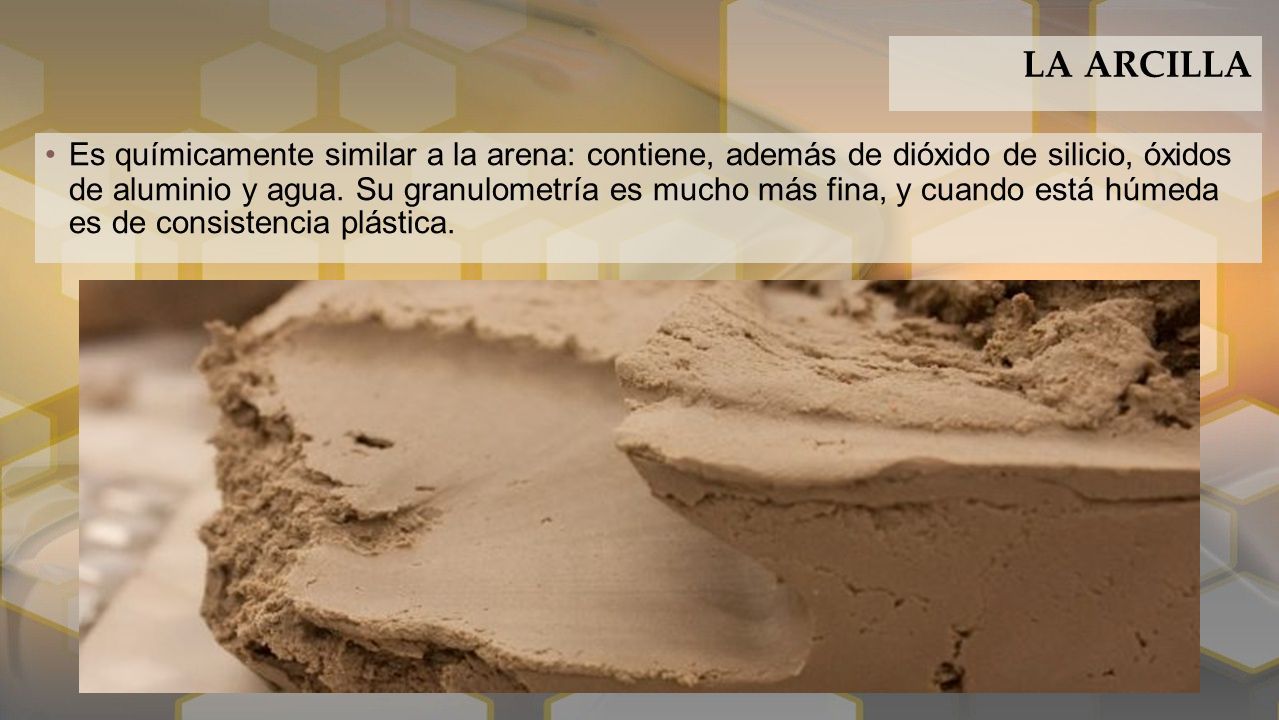

33 Es químicamente similar a la arena: contiene, además de dióxido de silicio, óxidos de aluminio y agua. Su granulometría es mucho más fina, y cuando está húmeda es de consistencia plástica. LA ARCILLA

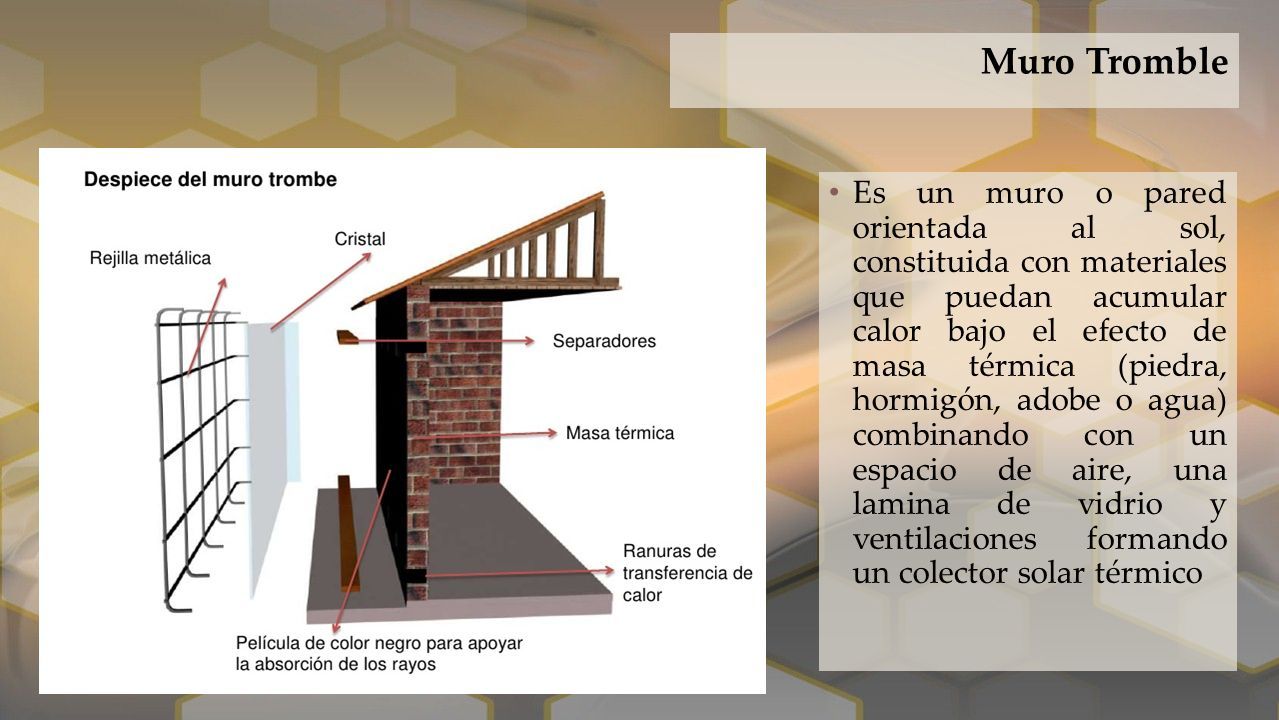

34 Es un muro o pared orientada al sol, constituida con materiales que puedan acumular calor bajo el efecto de masa térmica (piedra, hormigón, adobe o agua) combinando con un espacio de aire, una lamina de vidrio y ventilaciones formando un colector solar térmico Muro Tromble

35 Son recipientes o paredes llenas de agua que forman un sistema integrado de calefacción, al combinar captación y almacenamiento. Muro de Agua

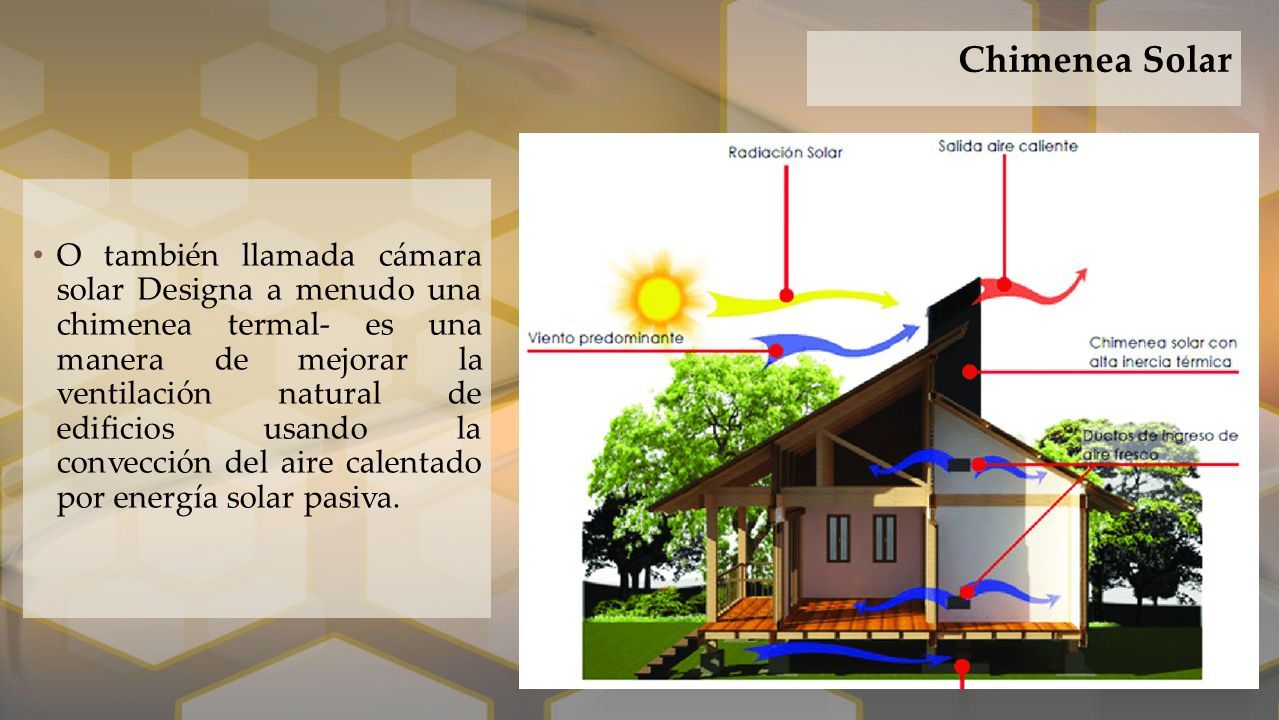

36 O también llamada cámara solar Designa a menudo una chimenea termal- es una manera de mejorar la ventilación natural de edificios usando la convección del aire calentado por energía solar pasiva. Chimenea Solar

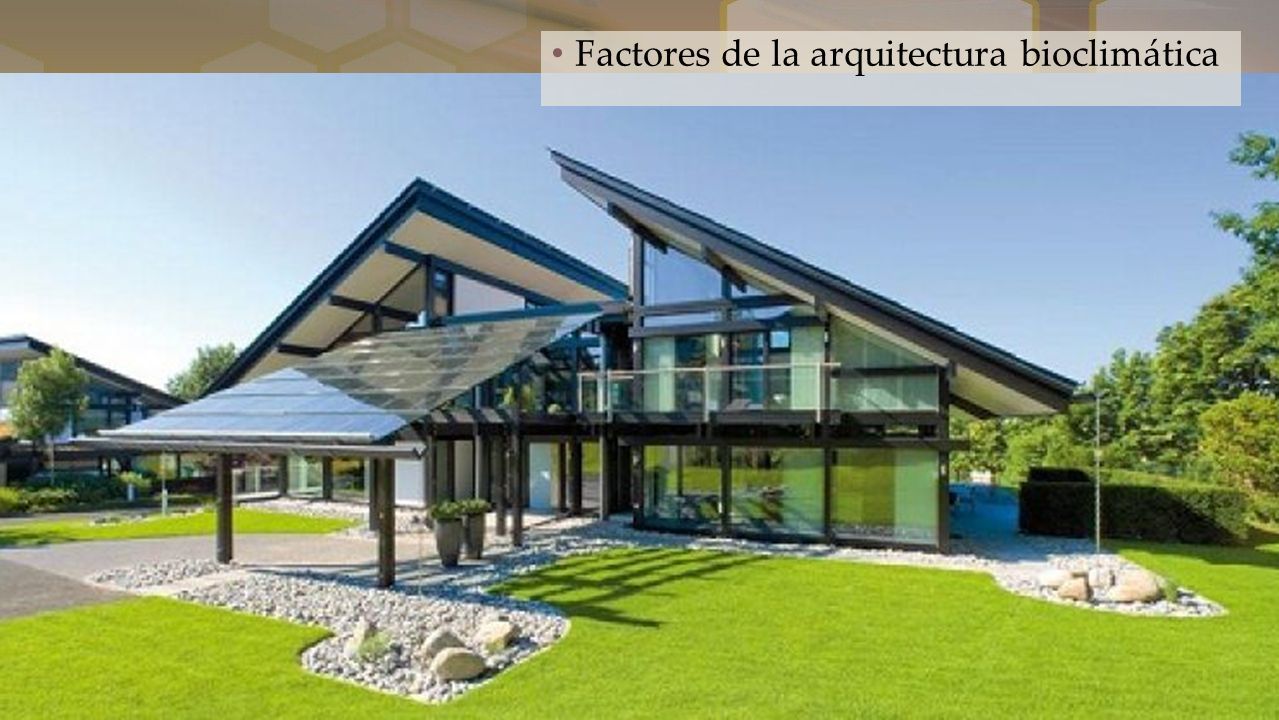

37 Factores de la arquitectura bioclimática

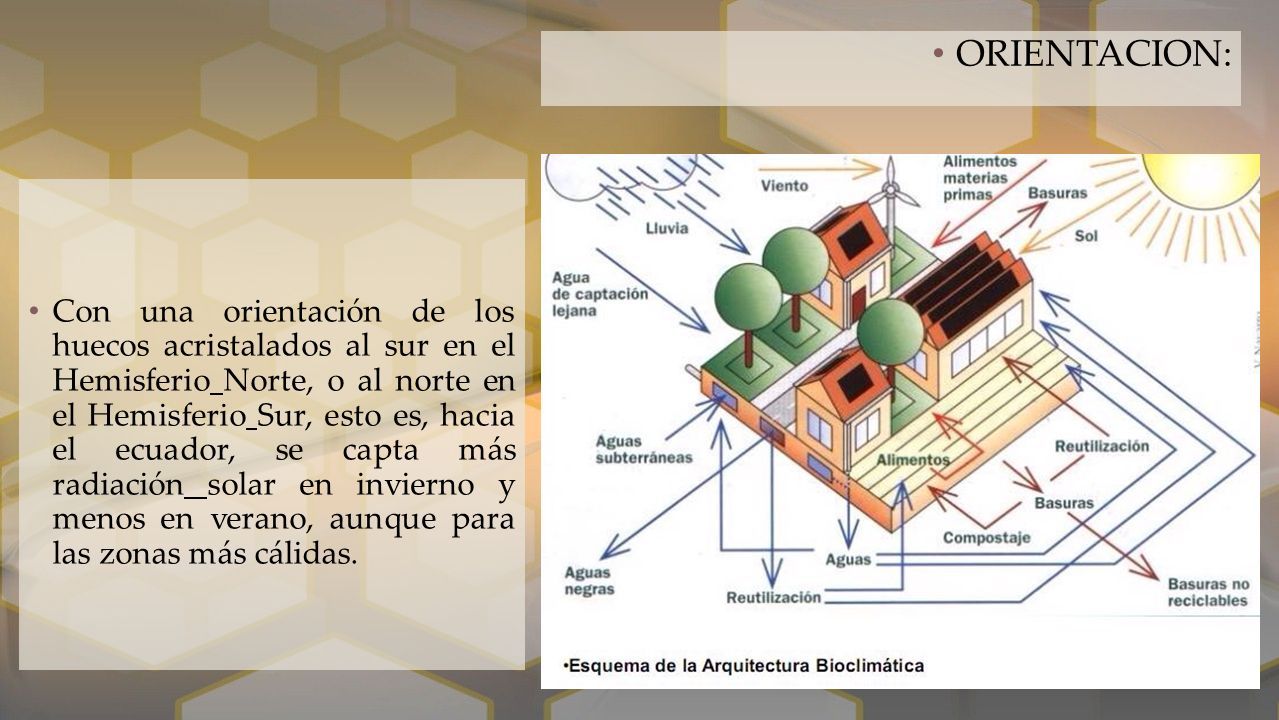

38 Con una orientación de los huecos acristalados al sur en el Hemisferio Norte, o al norte en el Hemisferio Sur, esto es, hacia el ecuador, se capta más radiación solar en invierno y menos en verano, aunque para las zonas más cálidas. ORIENTACION:

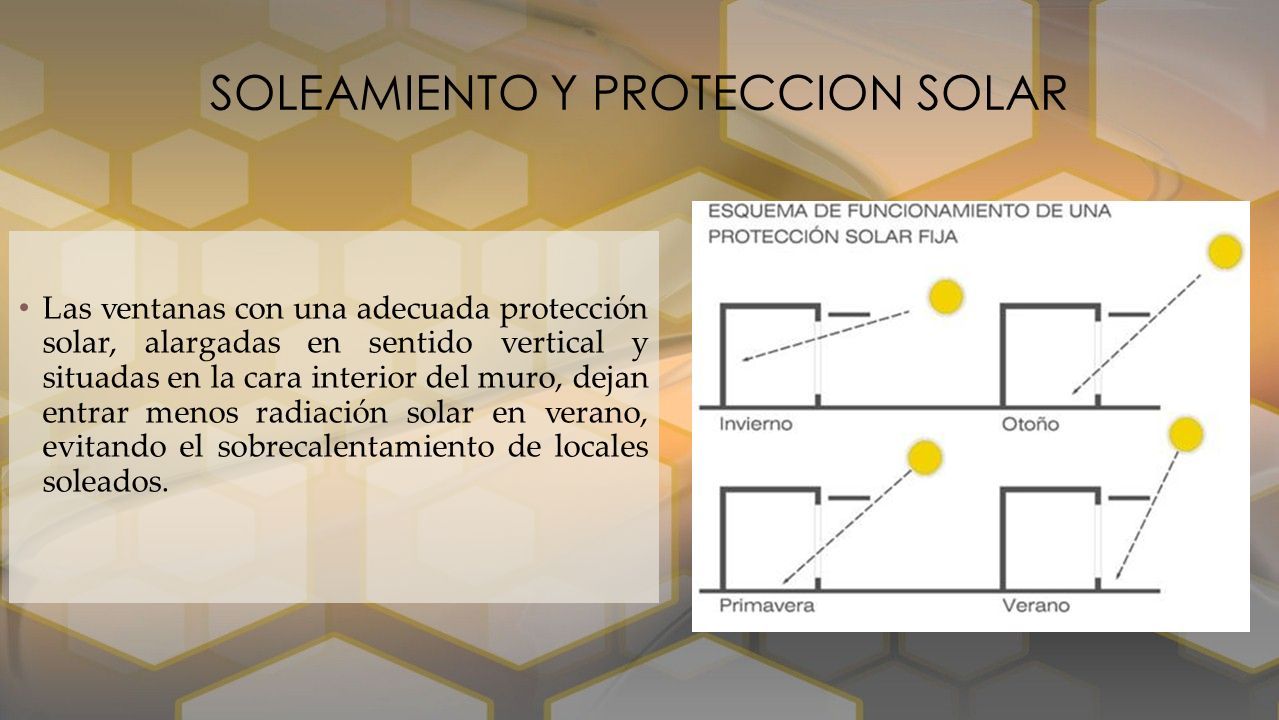

39 SOLEAMIENTO Y PROTECCION SOLAR Las ventanas con una adecuada protección solar, alargadas en sentido vertical y situadas en la cara interior del muro, dejan entrar menos radiación solar en verano, evitando el sobrecalentamiento de locales soleados.

40 AISLAMIENTO TERMICO Los muros gruesos retardan las variaciones de temperatura, debido a su Inercia térmica. Un buen aislamiento térmico evita, en el invierno, la pérdida de calor por su protección con el exterior, y en verano la entrada de calor.

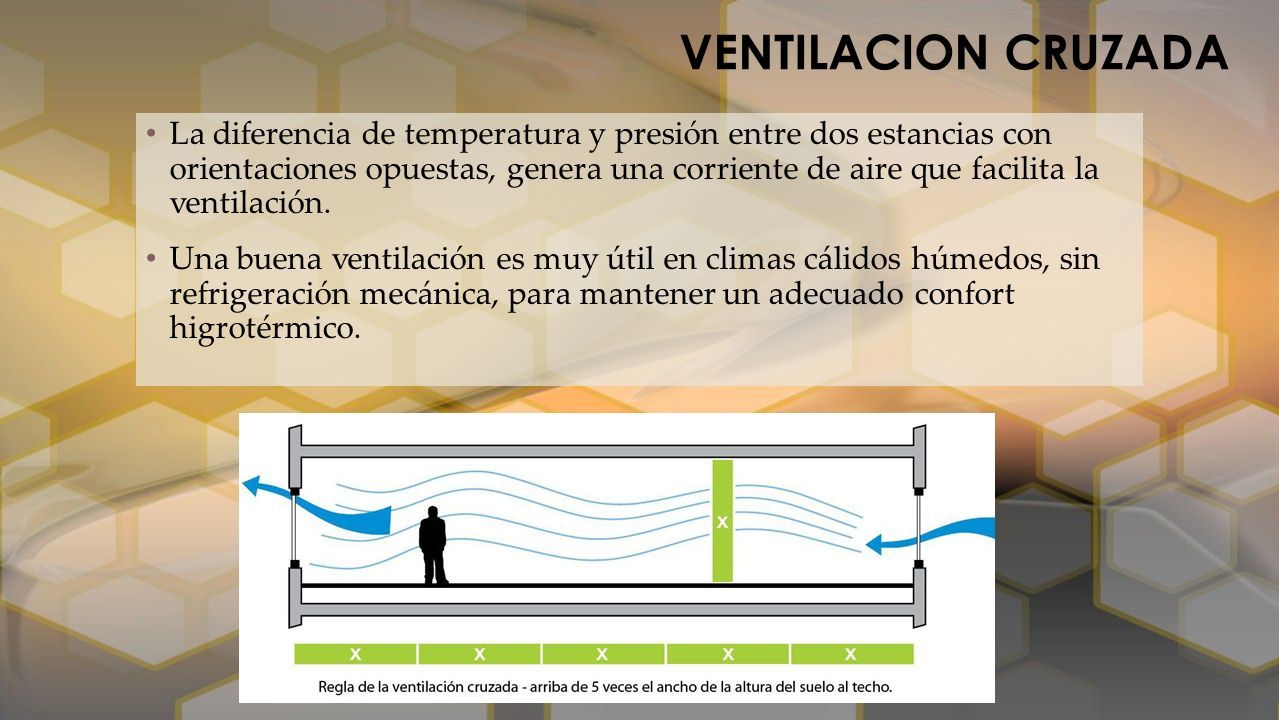

41 VENTILACION CRUZADA La diferencia de temperatura y presión entre dos estancias con orientaciones opuestas, genera una corriente de aire que facilita la ventilación. Una buena ventilación es muy útil en climas cálidos húmedos, sin refrigeración mecánica, para mantener un adecuado confort higrotérmico.

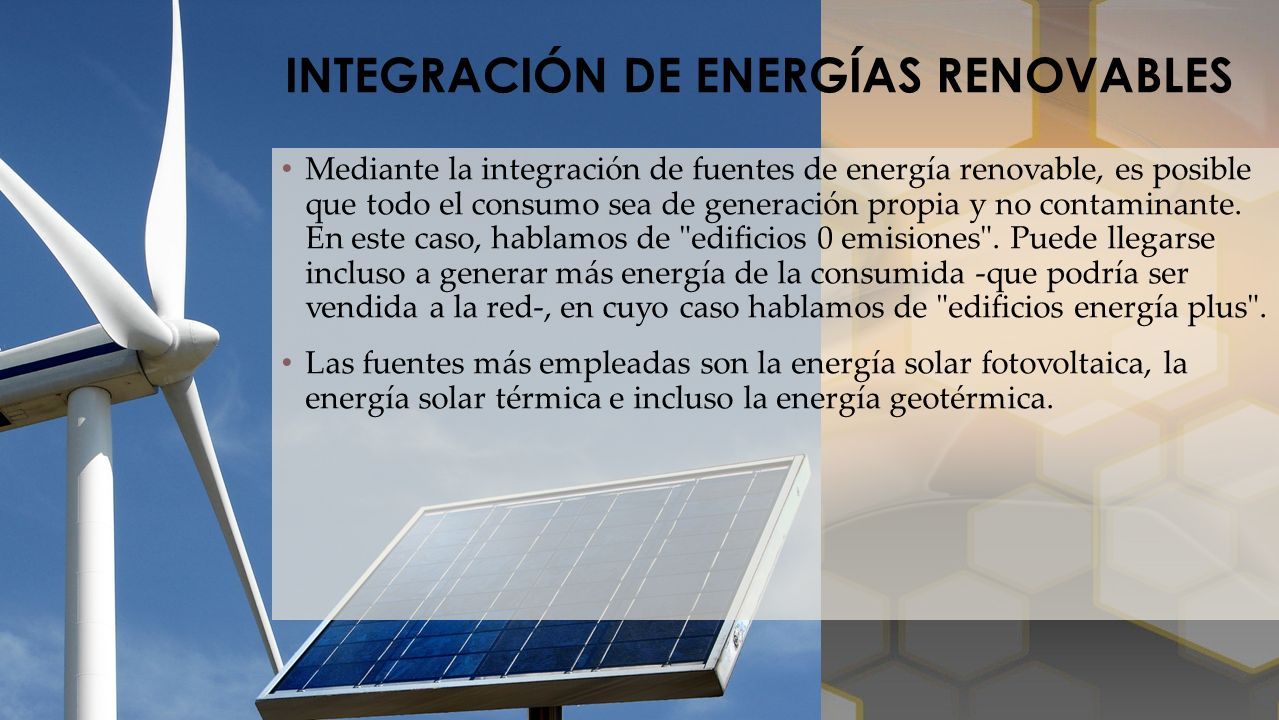

42 INTEGRACIÓN DE ENERGÍAS RENOVABLES Mediante la integración de fuentes de energía renovable, es posible que todo el consumo sea de generación propia y no contaminante. En este caso, hablamos de "edificios 0 emisiones". Puede llegarse incluso a generar más energía de la consumida -que podría ser vendida a la red-, en cuyo caso hablamos de "edificios energía plus". Las fuentes más empleadas son la energía solar fotovoltaica, la energía solar térmica e incluso la energía geotérmica.

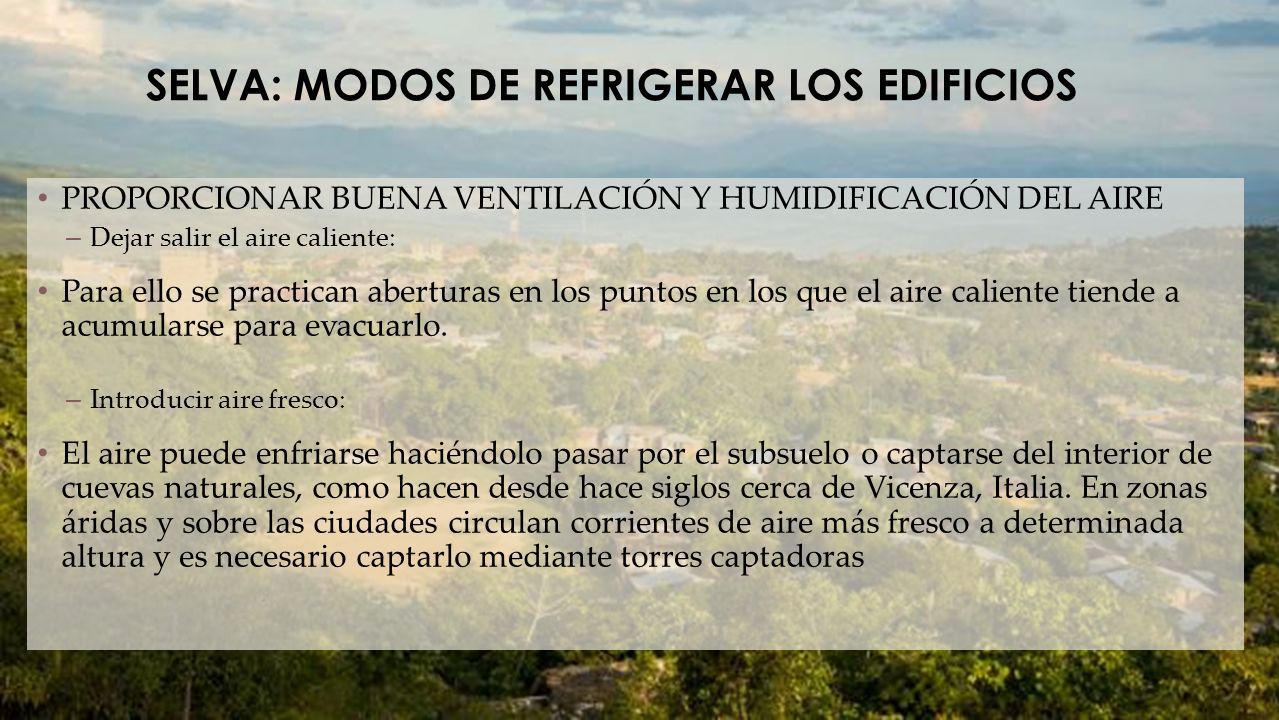

43 SELVA: MODOS DE REFRIGERAR LOS EDIFICIOS PROPORCIONAR BUENA VENTILACIÓN Y HUMIDIFICACIÓN DEL AIRE –Dejar salir el aire caliente: Para ello se practican aberturas en los puntos en los que el aire caliente tiende a acumularse para evacuarlo. –Introducir aire fresco: El aire puede enfriarse haciéndolo pasar por el subsuelo o captarse del interior de cuevas naturales, como hacen desde hace siglos cerca de Vicenza, Italia. En zonas áridas y sobre las ciudades circulan corrientes de aire más fresco a determinada altura y es necesario captarlo mediante torres captadoras

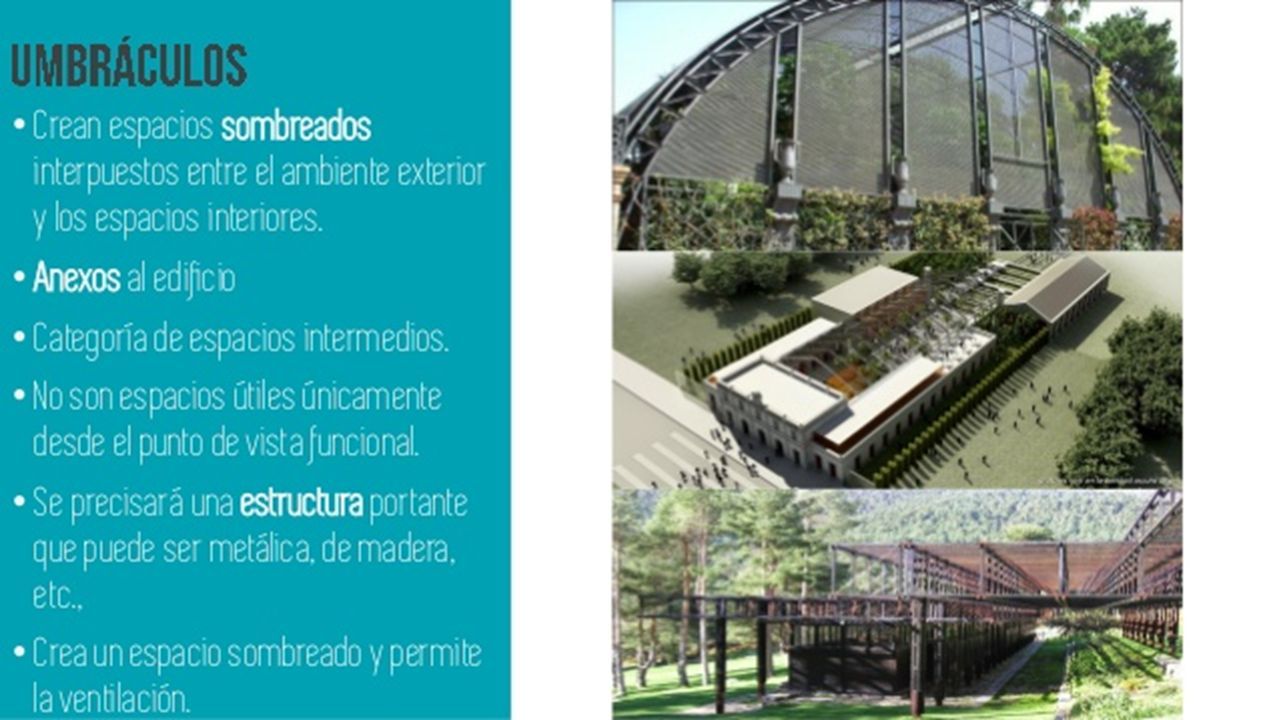

44

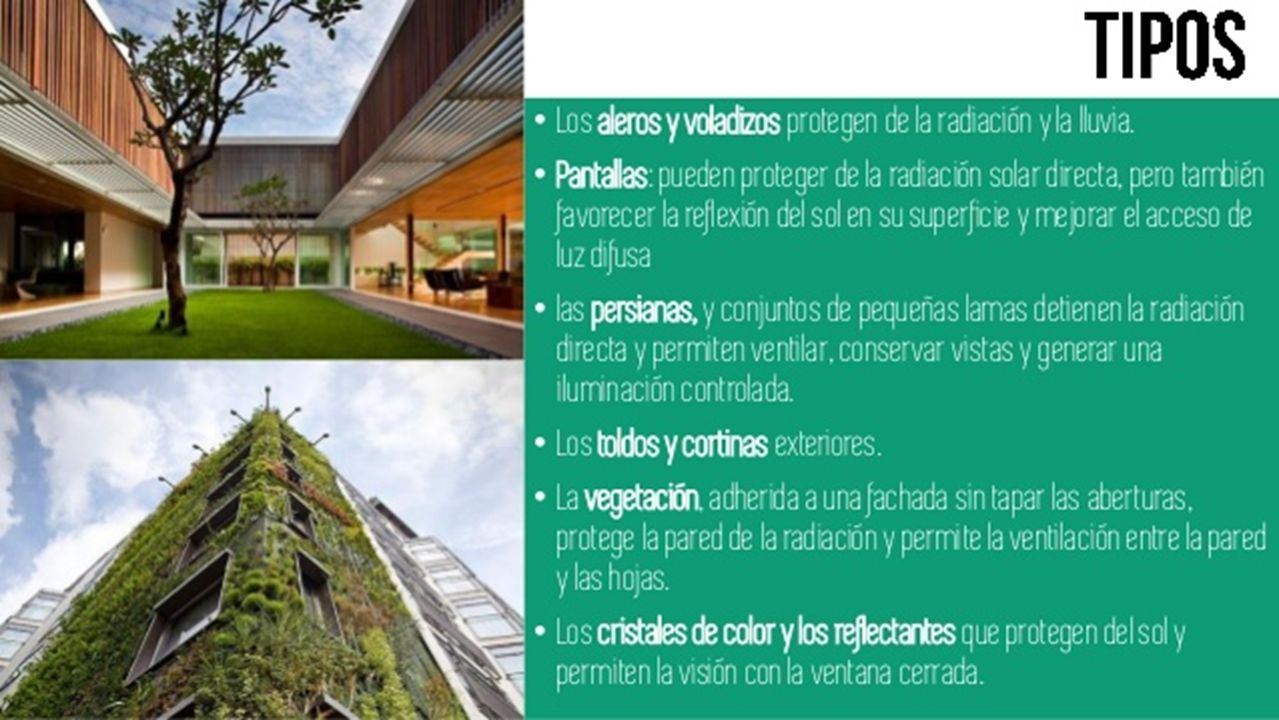

45

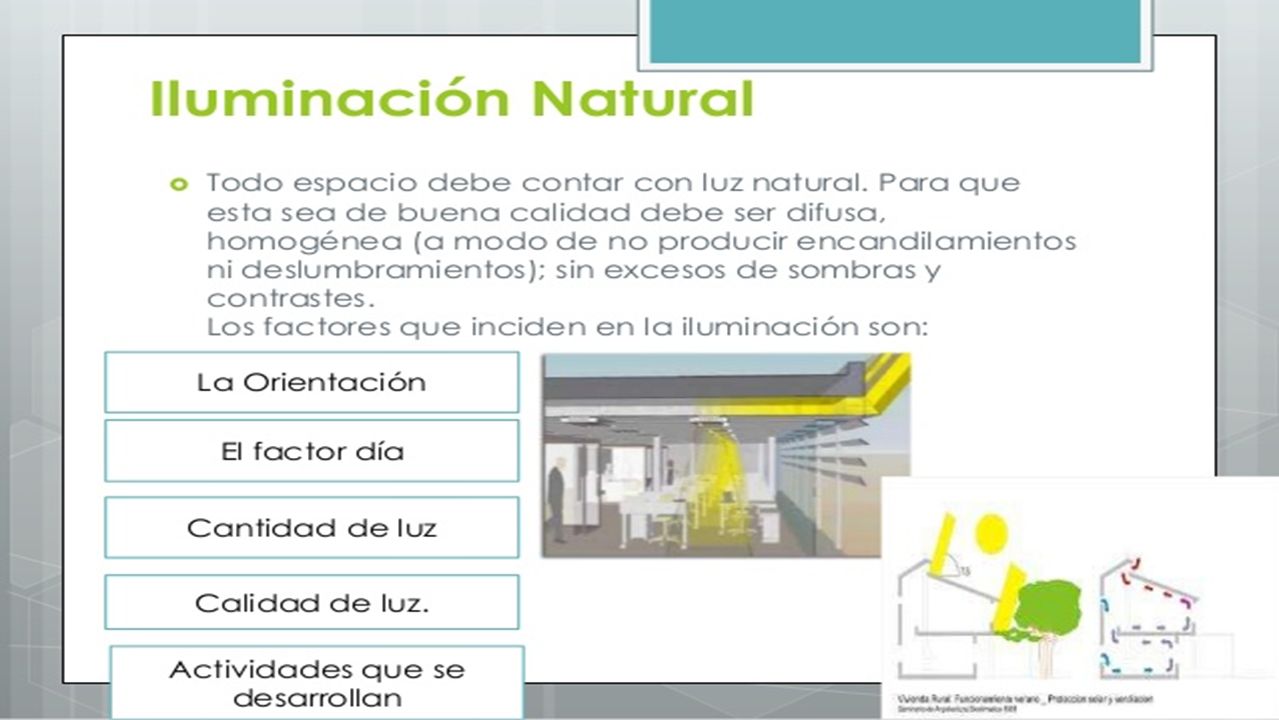

46

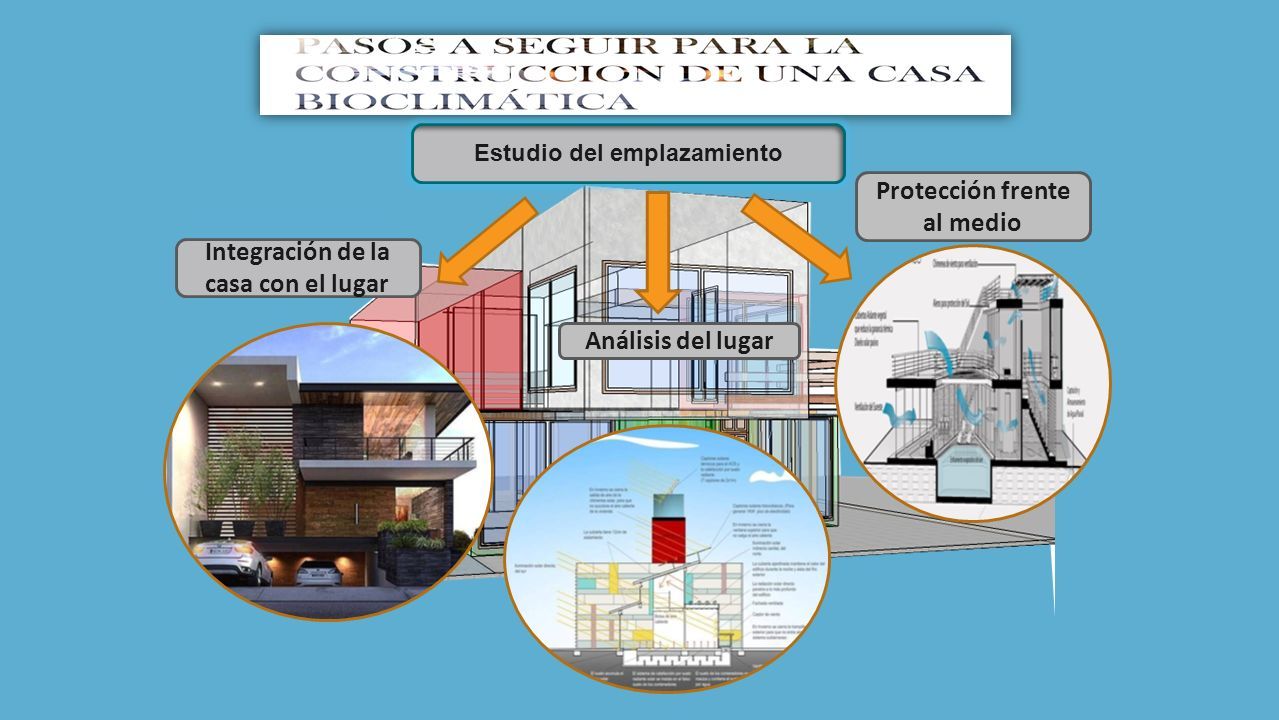

47 Estudio del emplazamiento Protección frente al medio Integración de la casa con el lugar Análisis del lugar

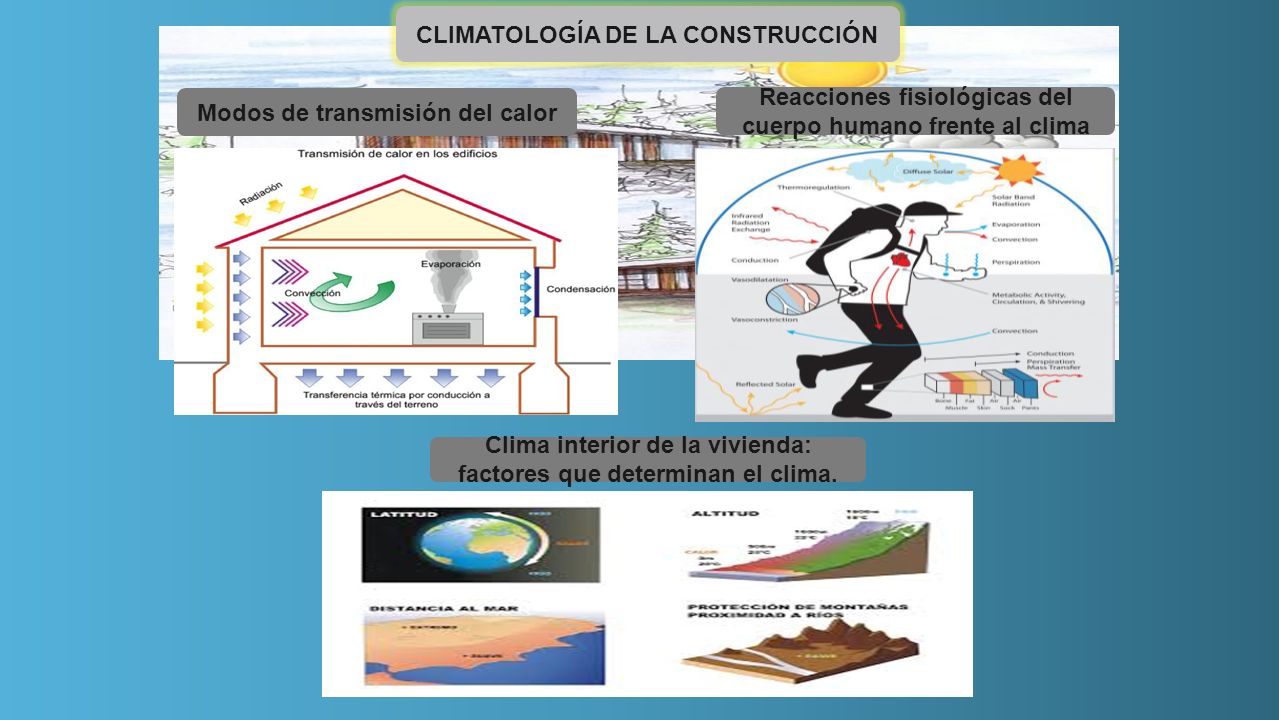

48 Modos de transmisión del calor CLIMATOLOGÍA DE LA CONSTRUCCIÓN Reacciones fisiológicas del cuerpo humano frente al clima Clima interior de la vivienda: factores que determinan el clima.

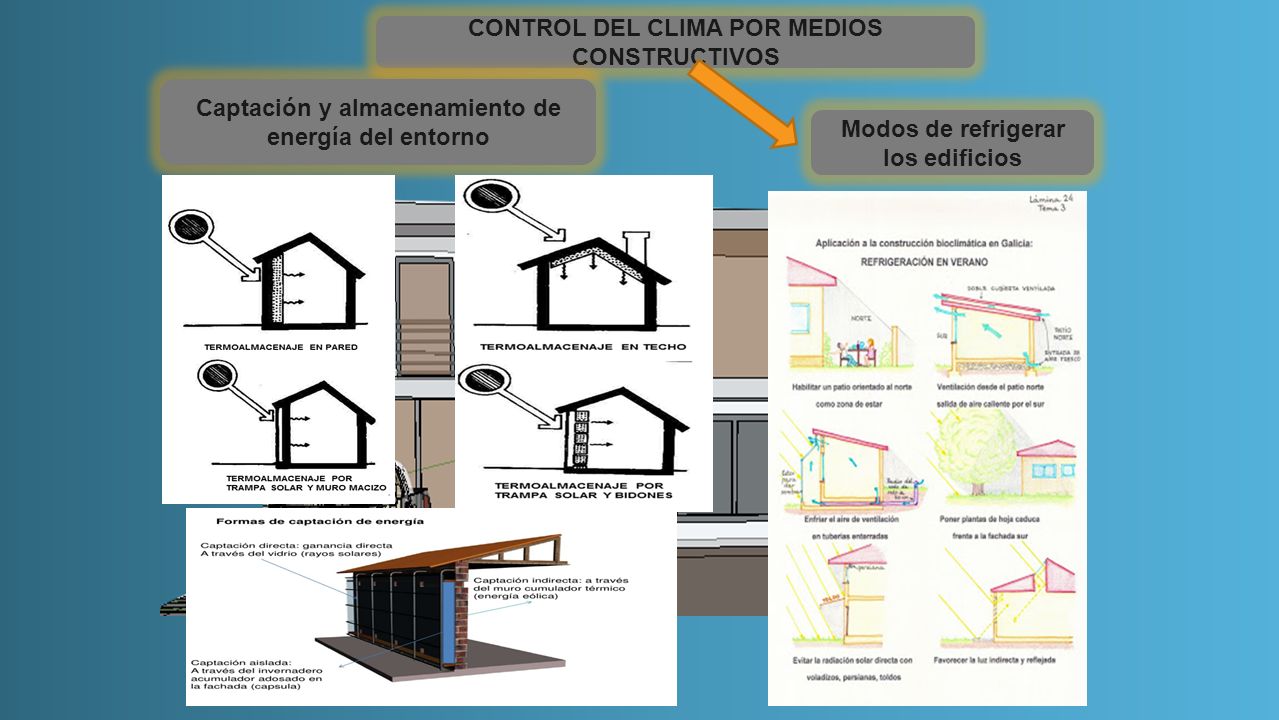

49 CONTROL DEL CLIMA POR MEDIOS CONSTRUCTIVOS Modos de refrigerar los edificios Captación y almacenamiento de energía del entorno

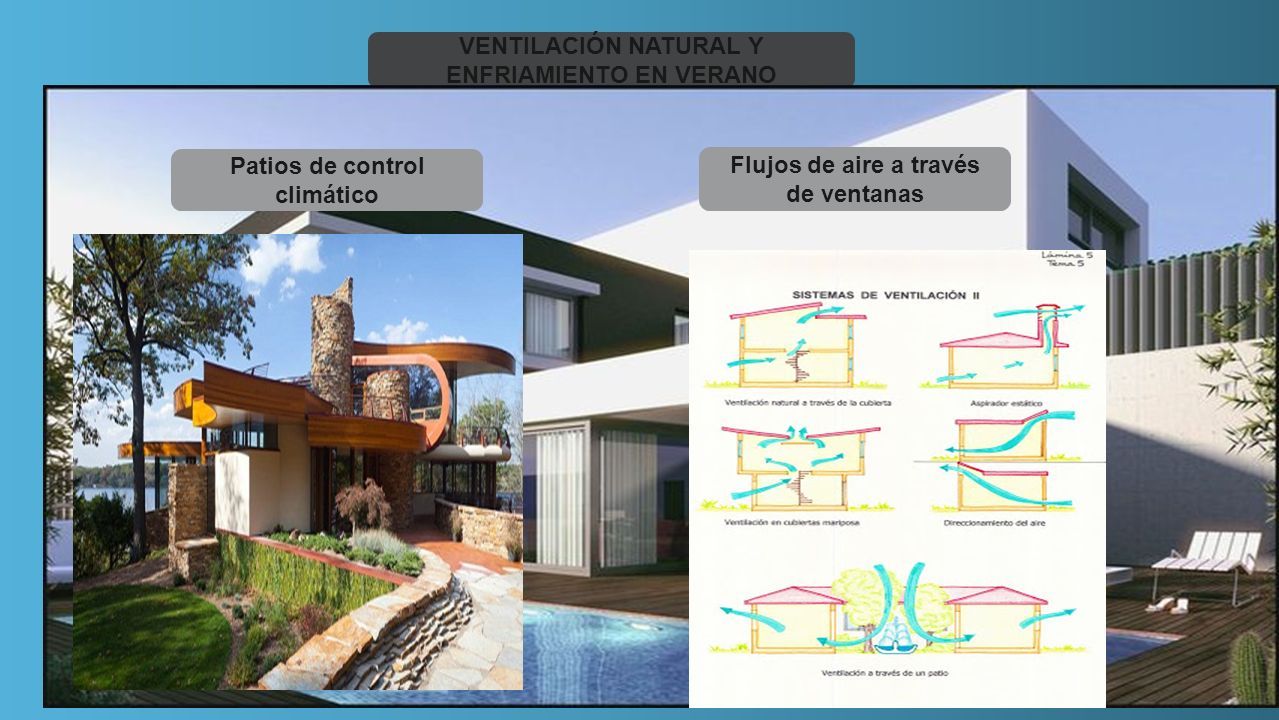

50 VENTILACIÓN NATURAL Y ENFRIAMIENTO EN VERANO Flujos de aire a través de ventanas Patios de control climático

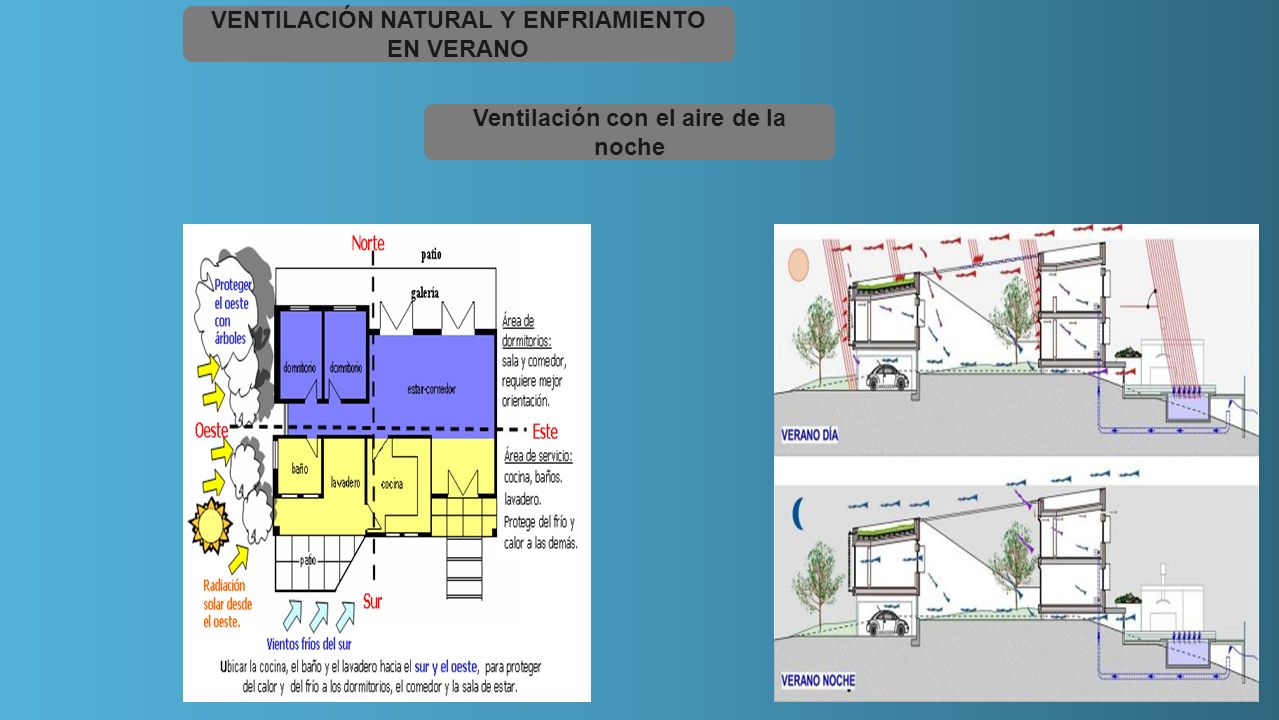

51 VENTILACIÓN NATURAL Y ENFRIAMIENTO EN VERANO Ventilación con el aire de la noche

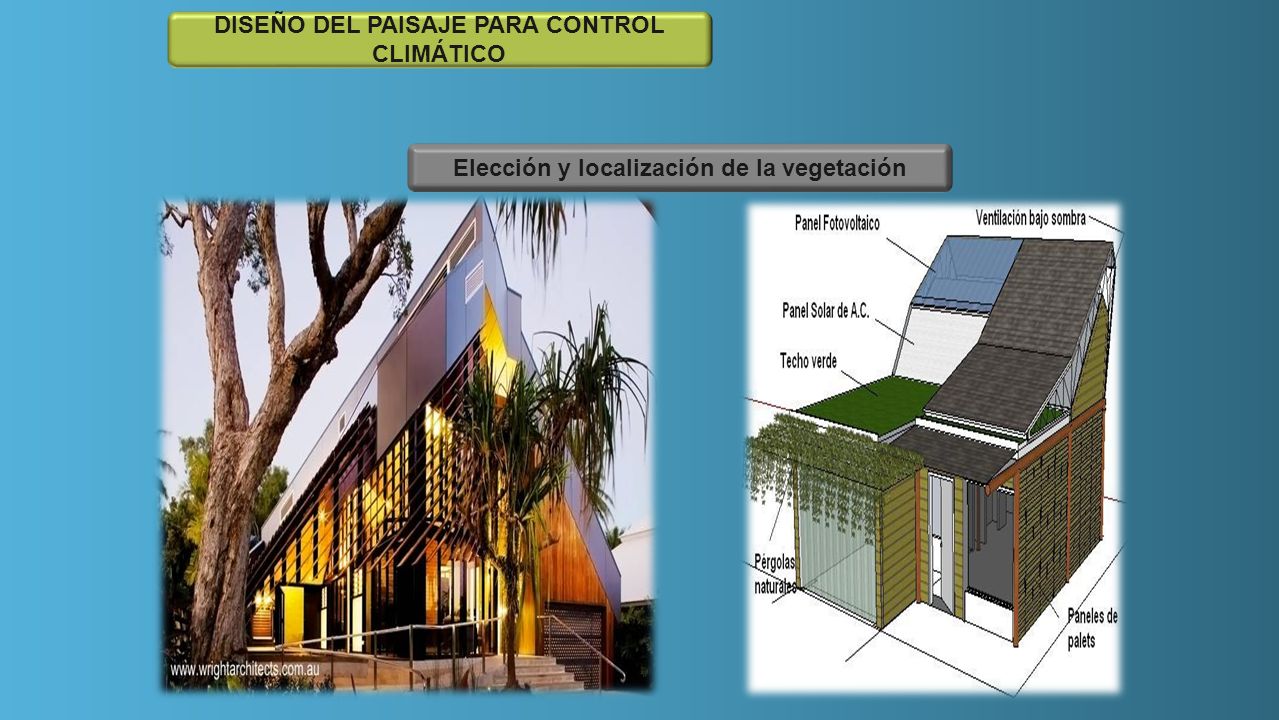

52 DISEÑO DEL PAISAJE PARA CONTROL CLIMÁTICO Elección y localización de la vegetación

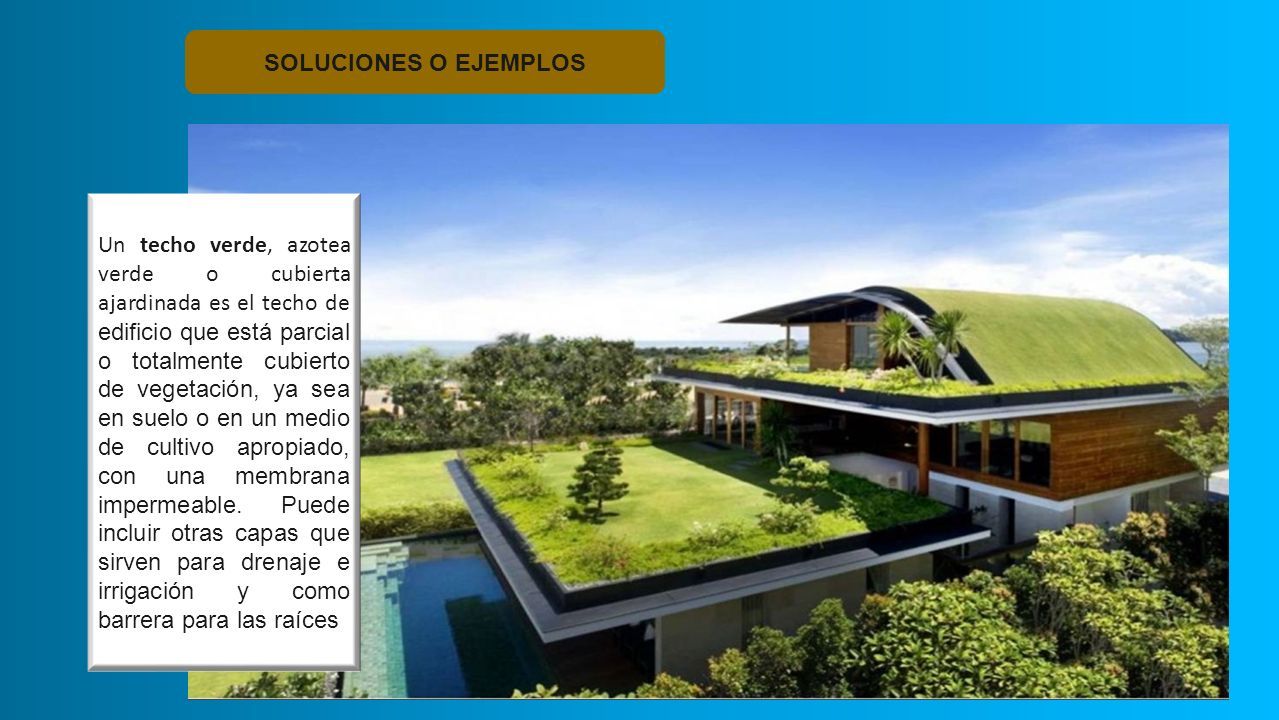

53 SOLUCIONES O EJEMPLOS Un techo verde, azotea verde o cubierta ajardinada es el techo de edificio que está parcial o totalmente cubierto de vegetación, ya sea en suelo o en un medio de cultivo apropiado, con una membrana impermeable. Puede incluir otras capas que sirven para drenaje e irrigación y como barrera para las raíces

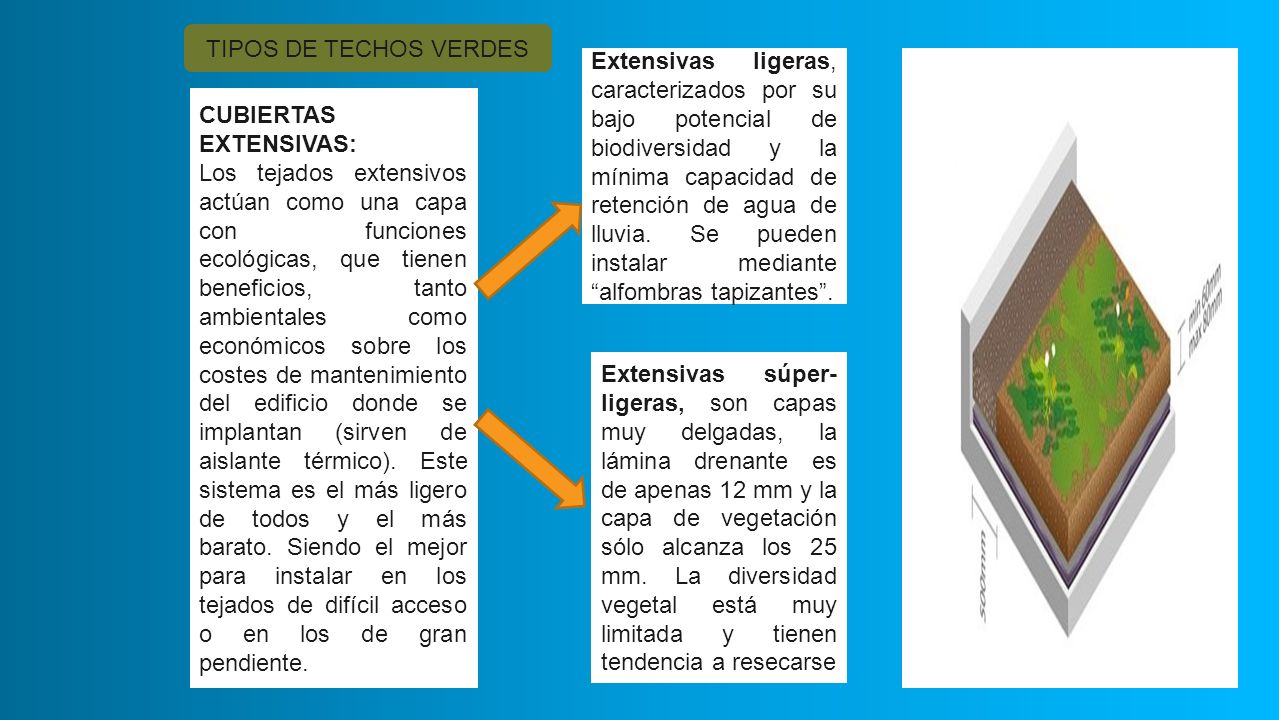

54 TIPOS DE TECHOS VERDES CUBIERTAS EXTENSIVAS: Los tejados extensivos actúan como una capa con funciones ecológicas, que tienen beneficios, tanto ambientales como económicos sobre los costes de mantenimiento del edificio donde se implantan (sirven de aislante térmico). Este sistema es el más ligero de todos y el más barato. Siendo el mejor para instalar en los tejados de difícil acceso o en los de gran pendiente. Extensivas ligeras, caracterizados por su bajo potencial de biodiversidad y la mínima capacidad de retención de agua de lluvia. Se pueden instalar mediante “alfombras tapizantes”. Extensivas súper- ligeras, son capas muy delgadas, la lámina drenante es de apenas 12 mm y la capa de vegetación sólo alcanza los 25 mm. La diversidad vegetal está muy limitada y tienen tendencia a resecarse

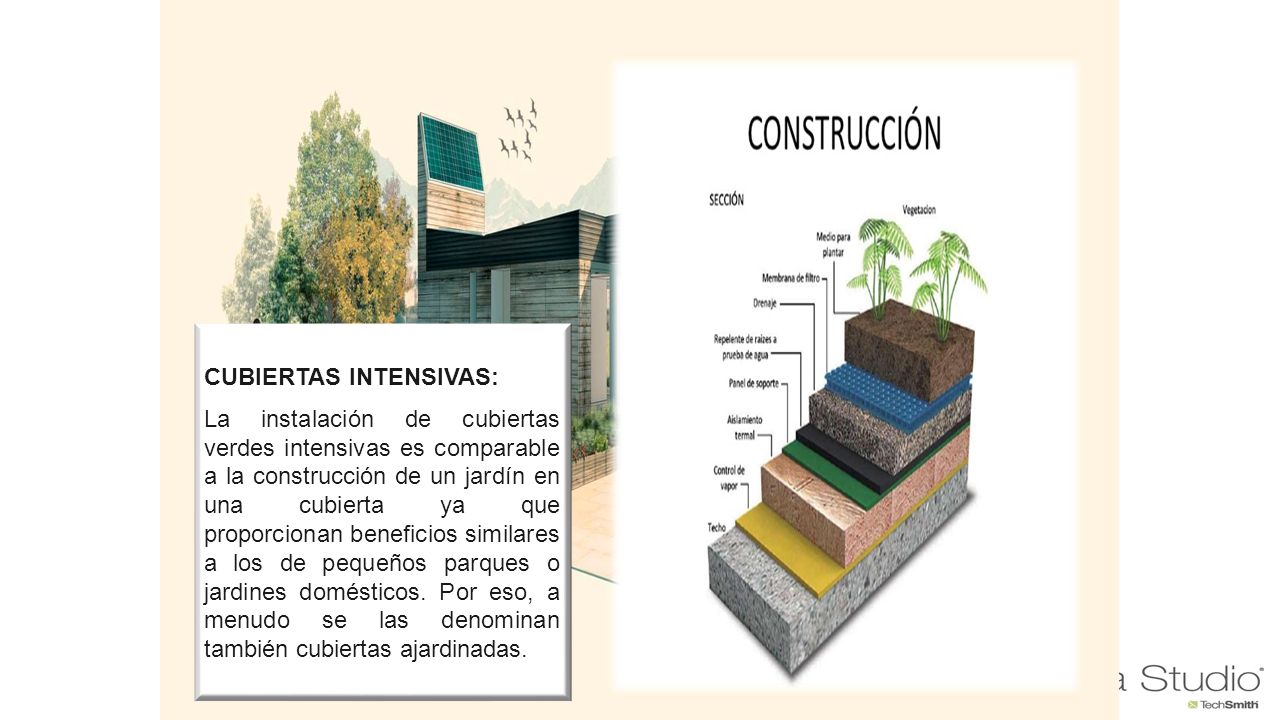

55 CUBIERTAS INTENSIVAS: La instalación de cubiertas verdes intensivas es comparable a la construcción de un jardín en una cubierta ya que proporcionan beneficios similares a los de pequeños parques o jardines domésticos. Por eso, a menudo se las denominan también cubiertas ajardinadas.

56 Los paneles o módulos fotovoltaicos — llamados comúnmente paneles solares, aunque esta denominación abarca además otros dispositivos— están formados por un conjunto de células fotovoltaicas que producen electricidad a partir de la luz que incide sobre ellos mediante el efecto fotoeléctrico.

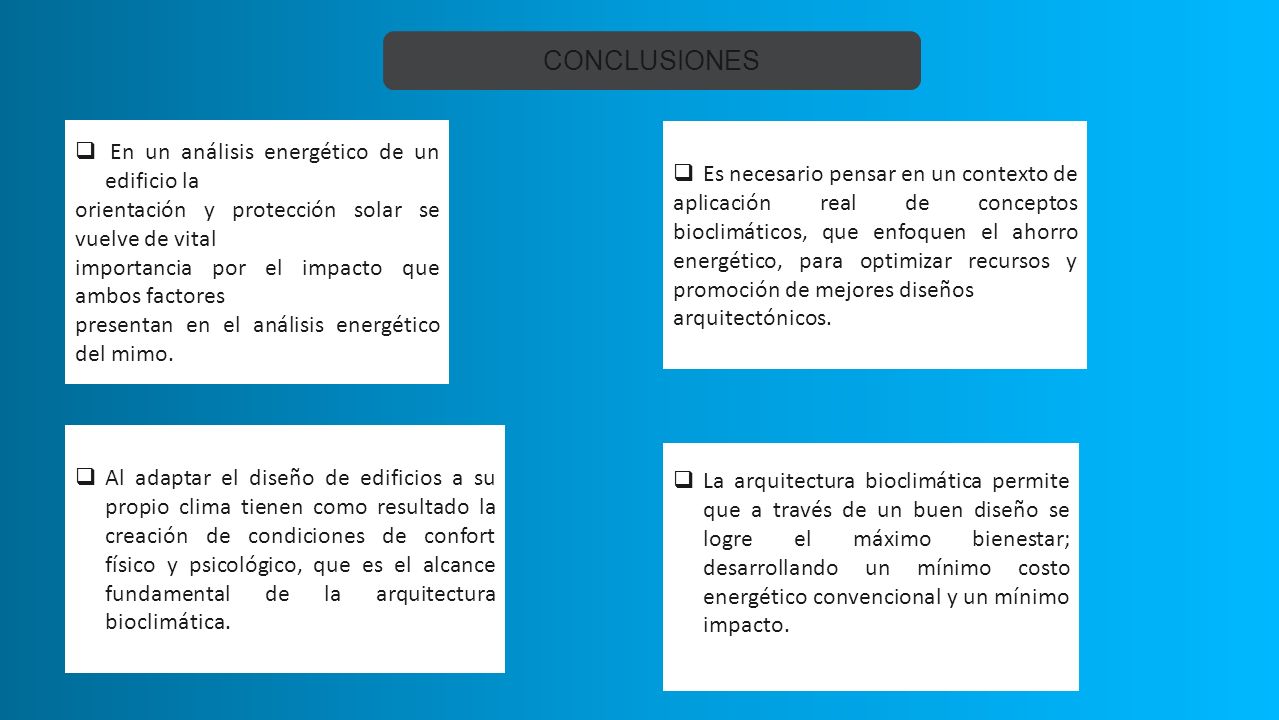

57  En un análisis energético de un edificio la orientación y protección solar se vuelve de vital importancia por el impacto que ambos factores presentan en el análisis energético del mimo.  Es necesario pensar en un contexto de aplicación real de conceptos bioclimáticos, que enfoquen el ahorro energético, para optimizar recursos y promoción de mejores diseños arquitectónicos.  Al adaptar el diseño de edificios a su propio clima tienen como resultado la creación de condiciones de confort físico y psicológico, que es el alcance fundamental de la arquitectura bioclimática.  La arquitectura bioclimática permite que a través de un buen diseño se logre el máximo bienestar; desarrollando un mínimo costo energético convencional y un mínimo impacto. ambiental. CONCLUSIONES
