ZONAL PIURA TUMBES CURSO: CIRCUITOS Y MEDICIONES ELÉCTRICAS Instructor: ROBERTO C. SANTIAGO MORE
3

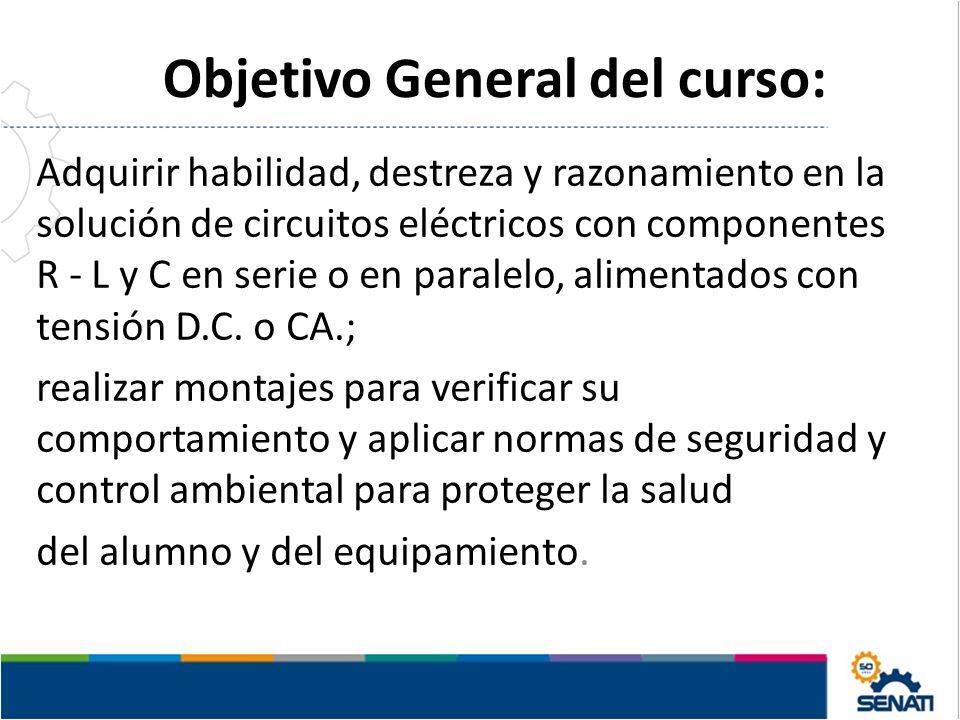

Objetivo General del curso: Adquirir habilidad, destreza y razonamiento en la solución de circuitos eléctricos con componentes R - L y C en serie o en paralelo, alimentados con tensión D.C. o CA.; realizar montajes para verificar su comportamiento y aplicar normas de seguridad y control ambiental para proteger la salud del alumno y del equipamiento.
4

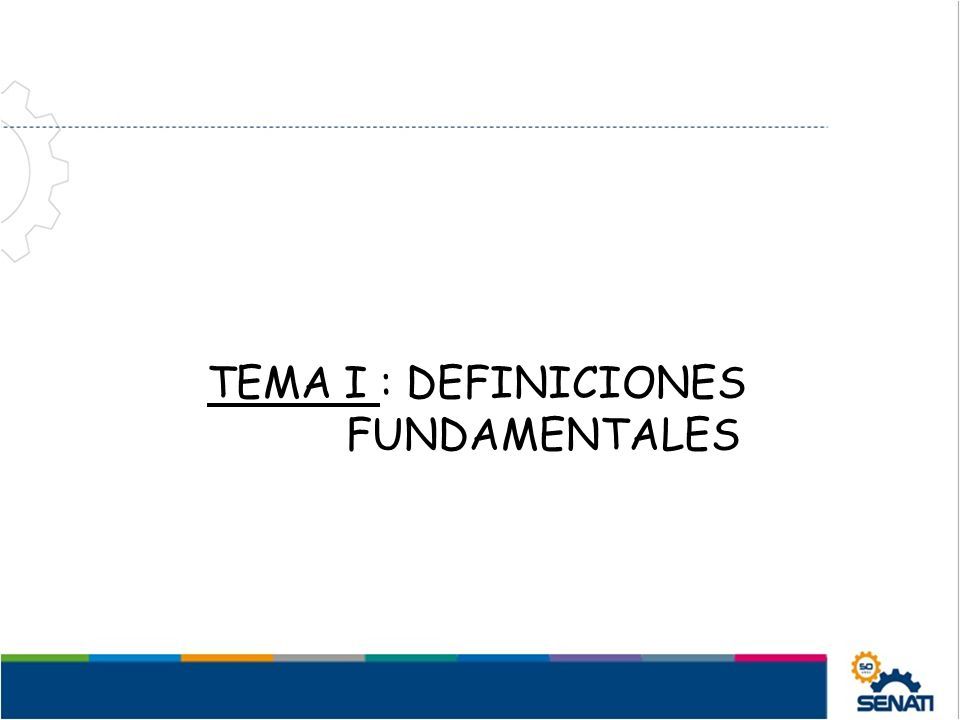

TEMA I : DEFINICIONES FUNDAMENTALES
5

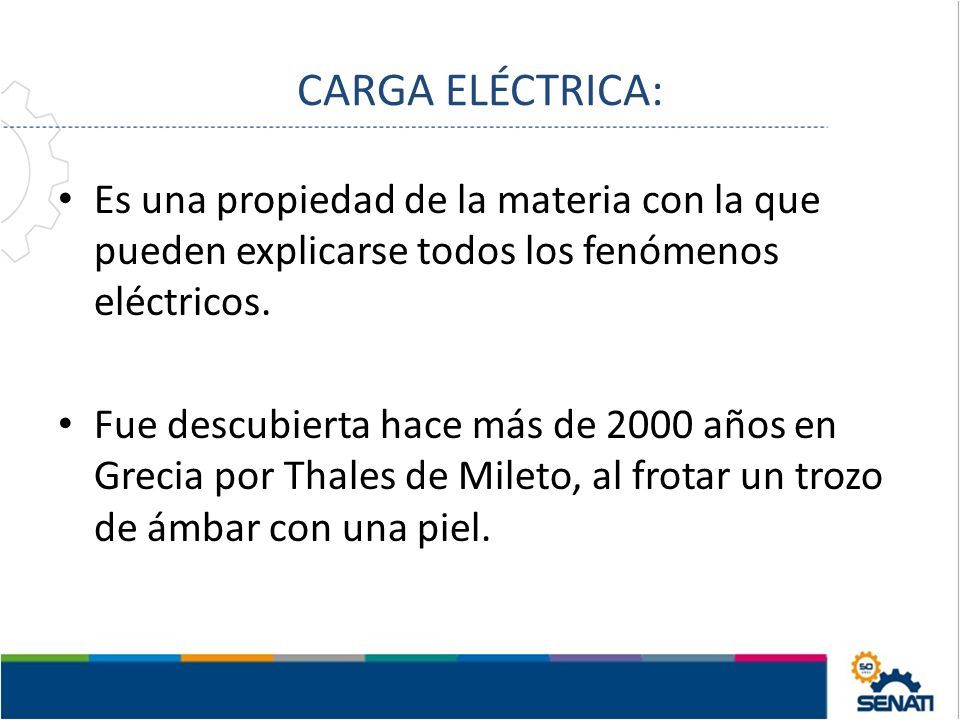

CARGA ELÉCTRICA: Es una propiedad de la materia con la que pueden explicarse todos los fenómenos eléctricos. Fue descubierta hace más de 2000 años en Grecia por Thales de Mileto, al frotar un trozo de ámbar con una piel.
6

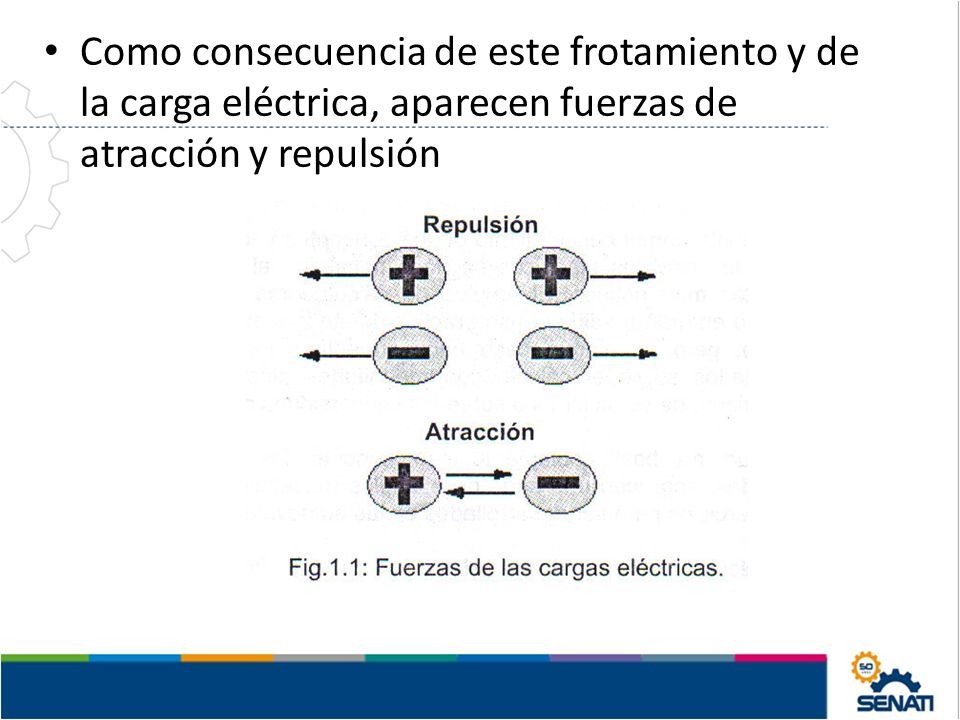

Como consecuencia de este frotamiento y de la carga eléctrica, aparecen fuerzas de atracción y repulsión
7

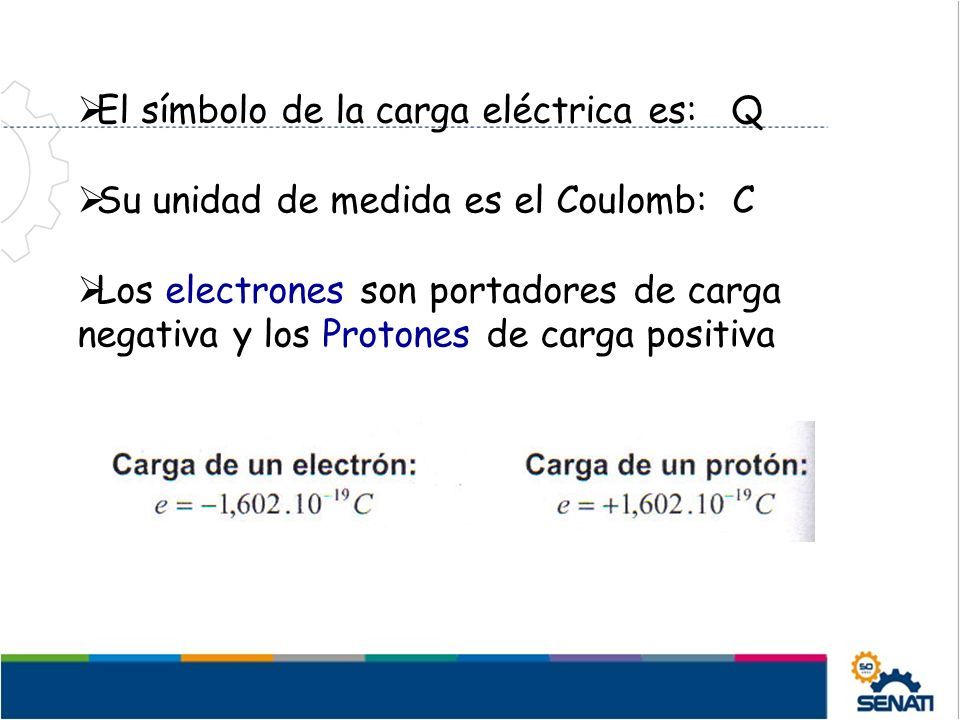

El símbolo de la carga eléctrica es: Q Su unidad de medida es el Coulomb: C Los electrones son portadores de carga negativa y los Protones de carga positiva
8

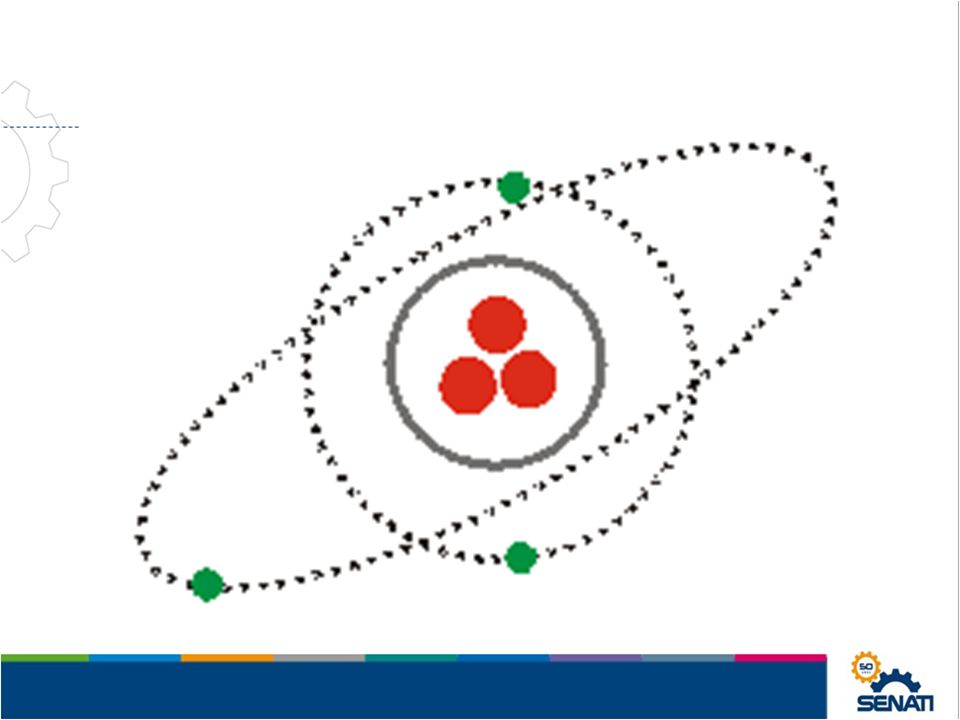

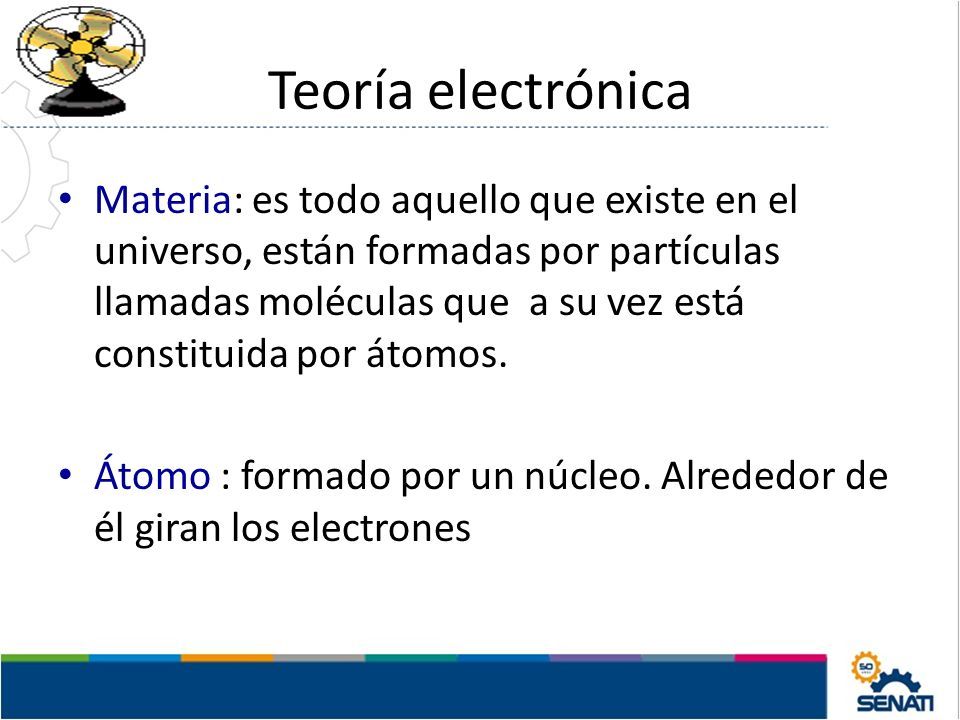

Teoría electrónica Materia: es todo aquello que existe en el universo, están formadas por partículas llamadas moléculas que a su vez está constituida por átomos. Átomo : formado por un núcleo. Alrededor de él giran los electrones
10

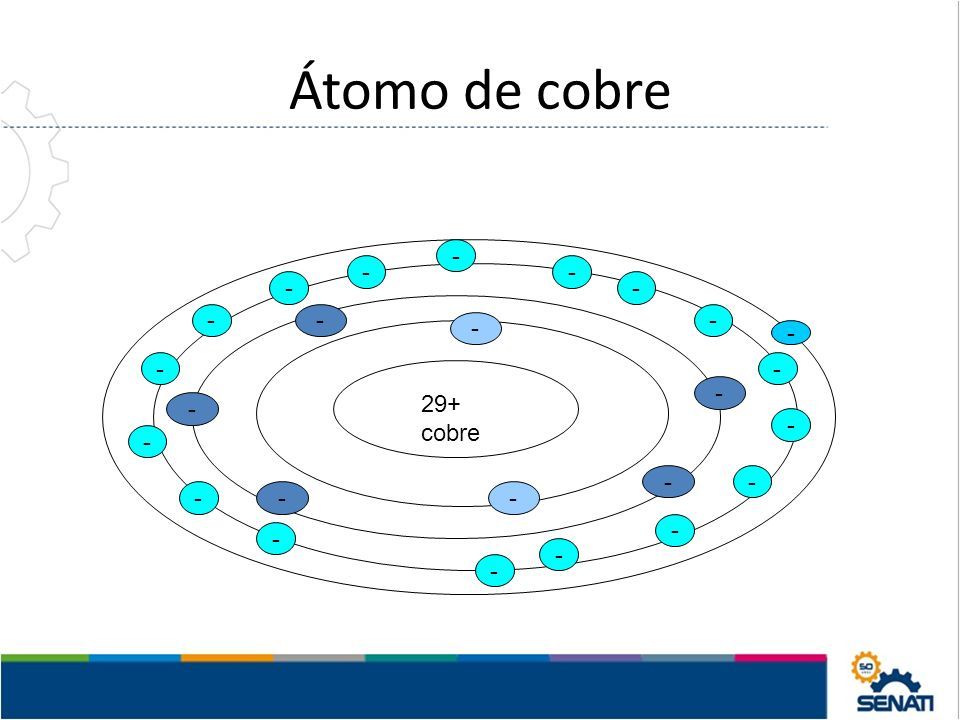

Átomo de cobre - - - - - - - - - - - - - - - - - -- - - - - 29+ cobre - -
11

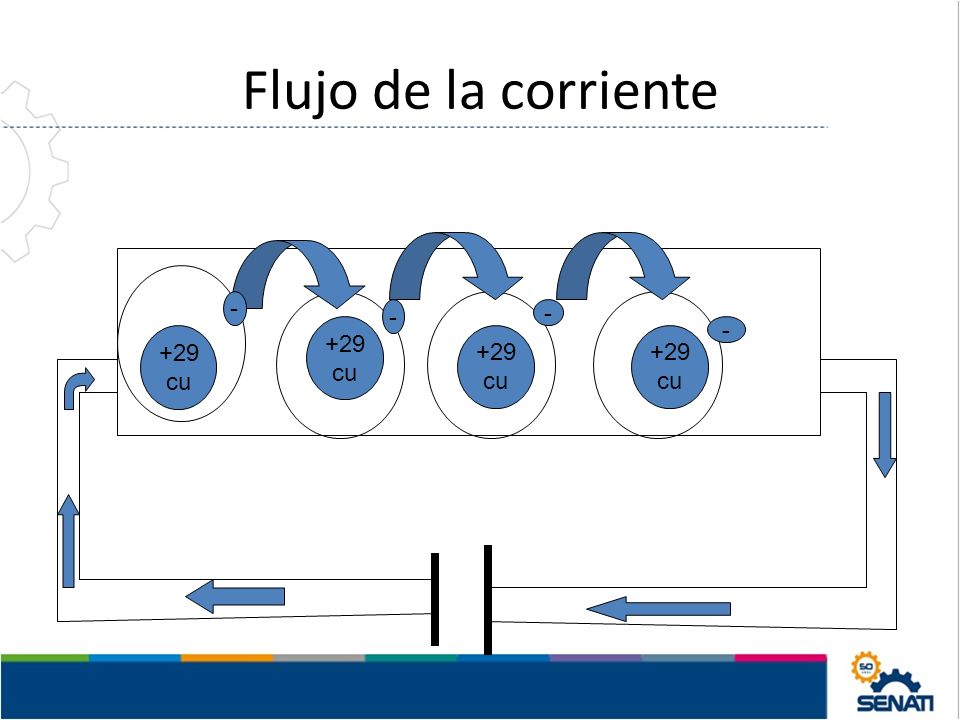

Flujo de la corriente +29 cu - - - -
12

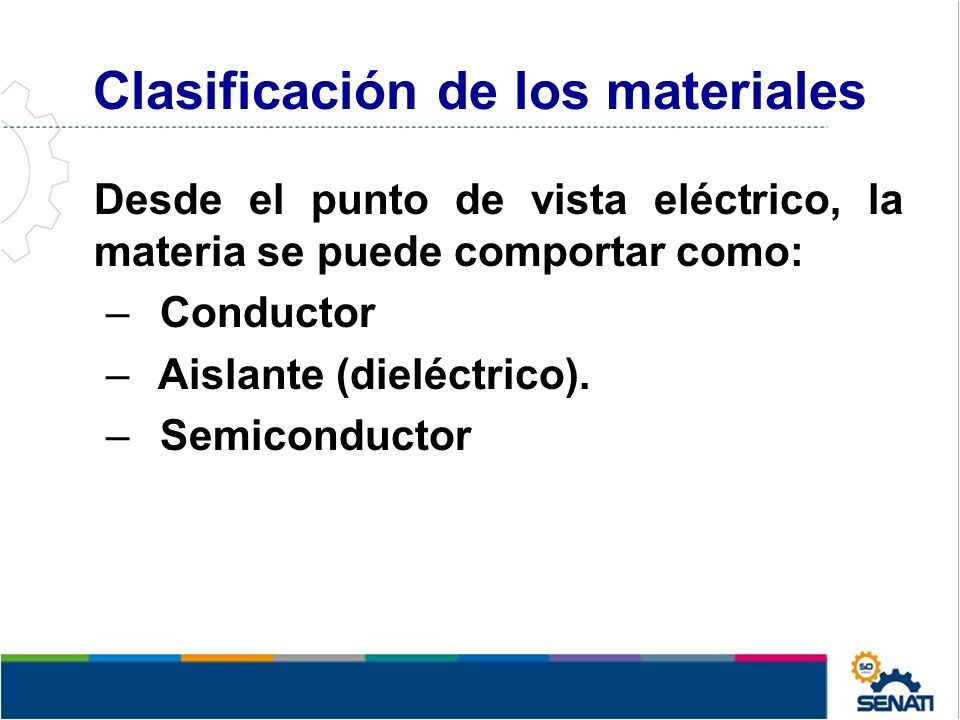

Clasificación de los materiales Desde el punto de vista eléctrico, la materia se puede comportar como: – Conductor – Aislante (dieléctrico). – Semiconductor
13

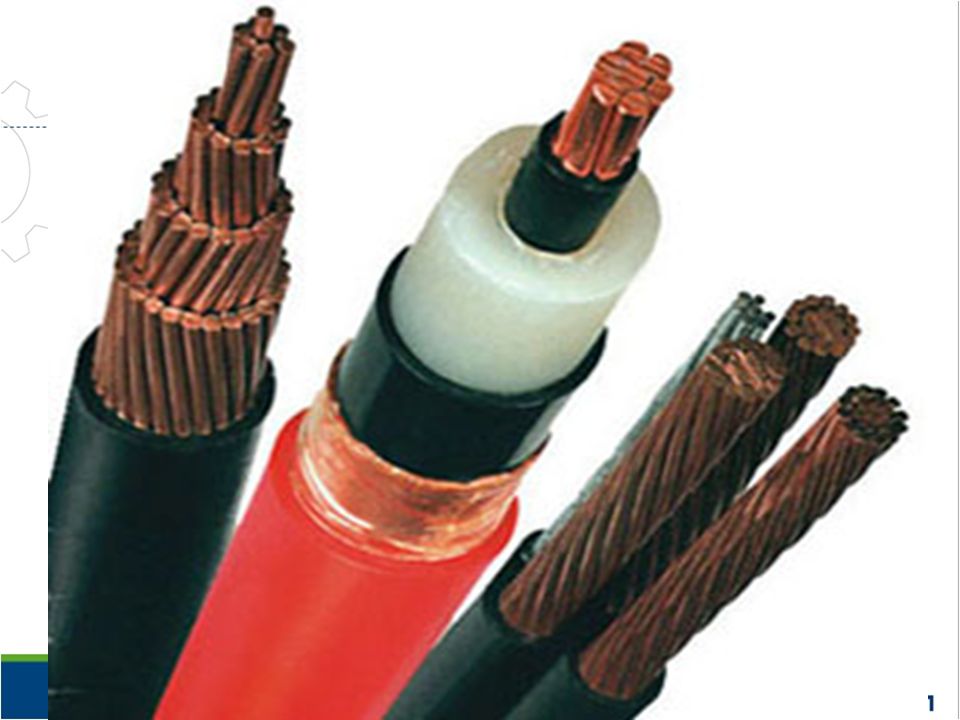

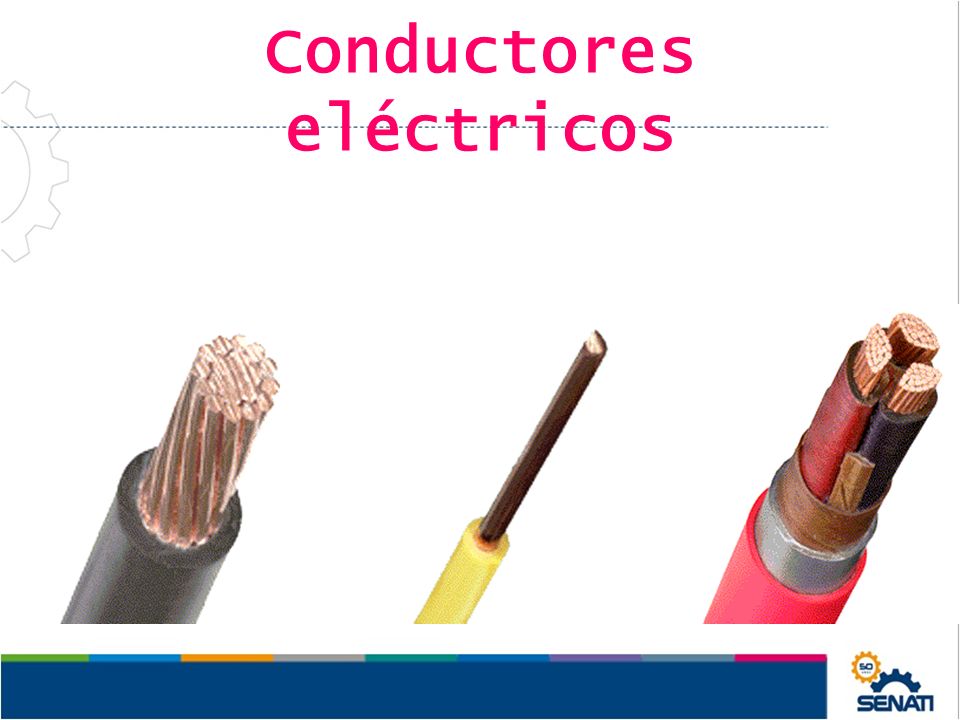

Conductores eléctricos
15

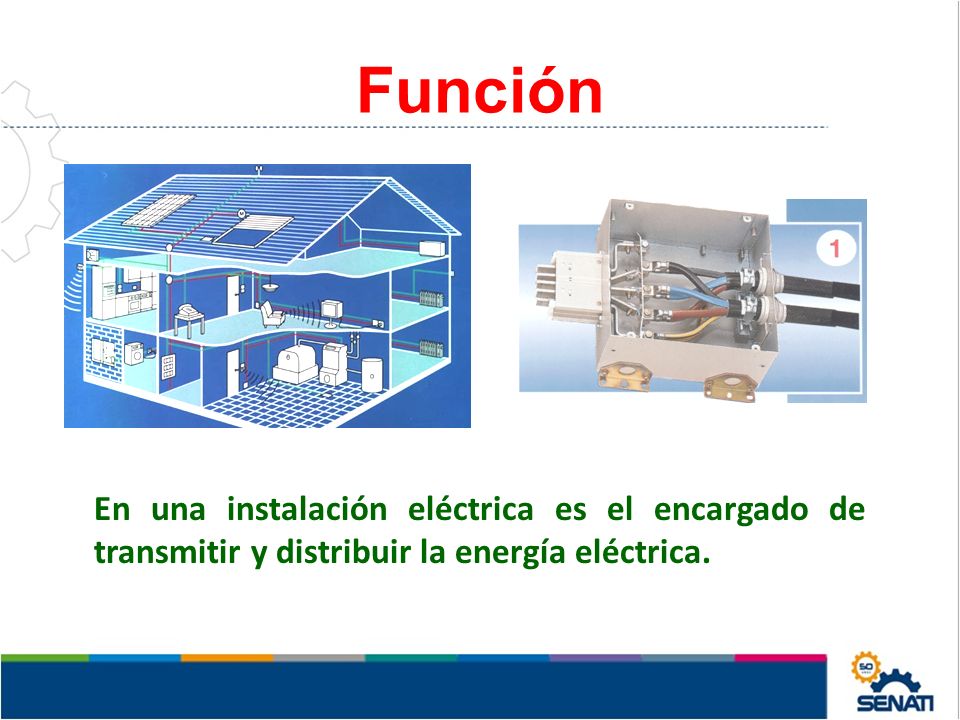

Función En una instalación eléctrica es el encargado de transmitir y distribuir la energía eléctrica.
16
MATERIAL CONDUCTOR Es todo cuerpo a través del cual pasa fácilmente la corriente eléctrica (por ejemplo los metales) El cobre es el mas importante, por su bajo costo y la facilidad para el transporte de energía
17

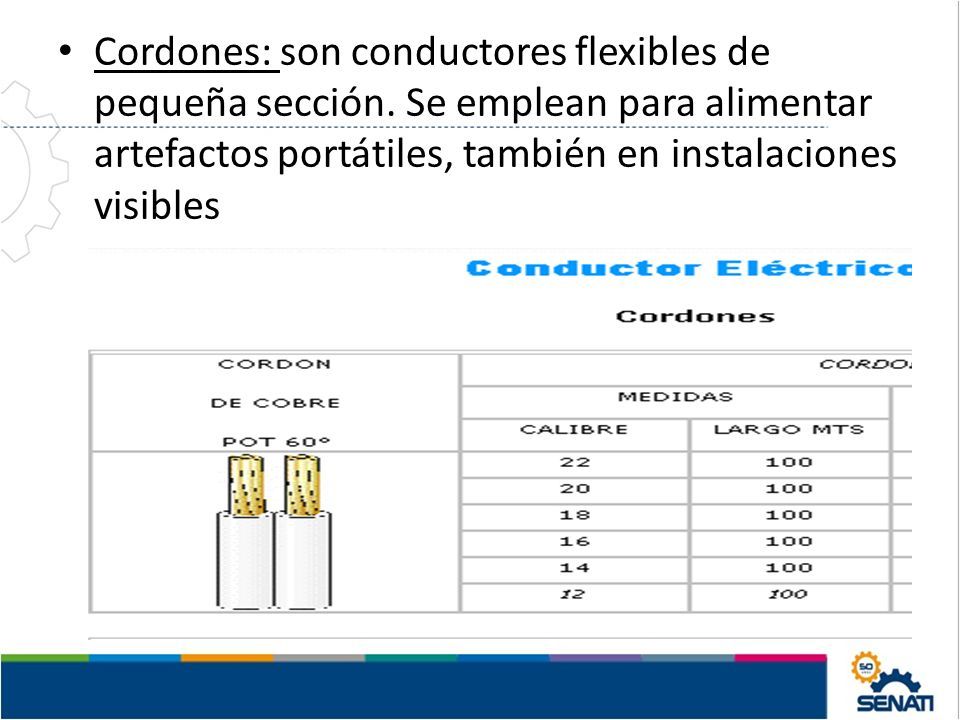

Cordones: son conductores flexibles de pequeña sección. Se emplean para alimentar artefactos portátiles, también en instalaciones visibles
18

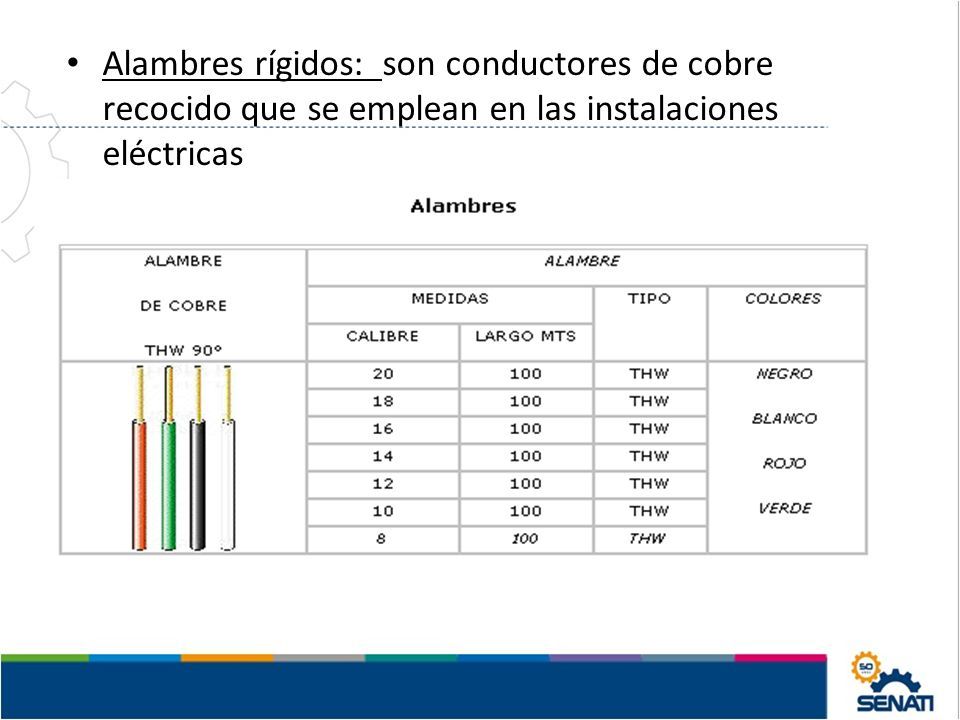

Alambres rígidos: son conductores de cobre recocido que se emplean en las instalaciones eléctricas
19

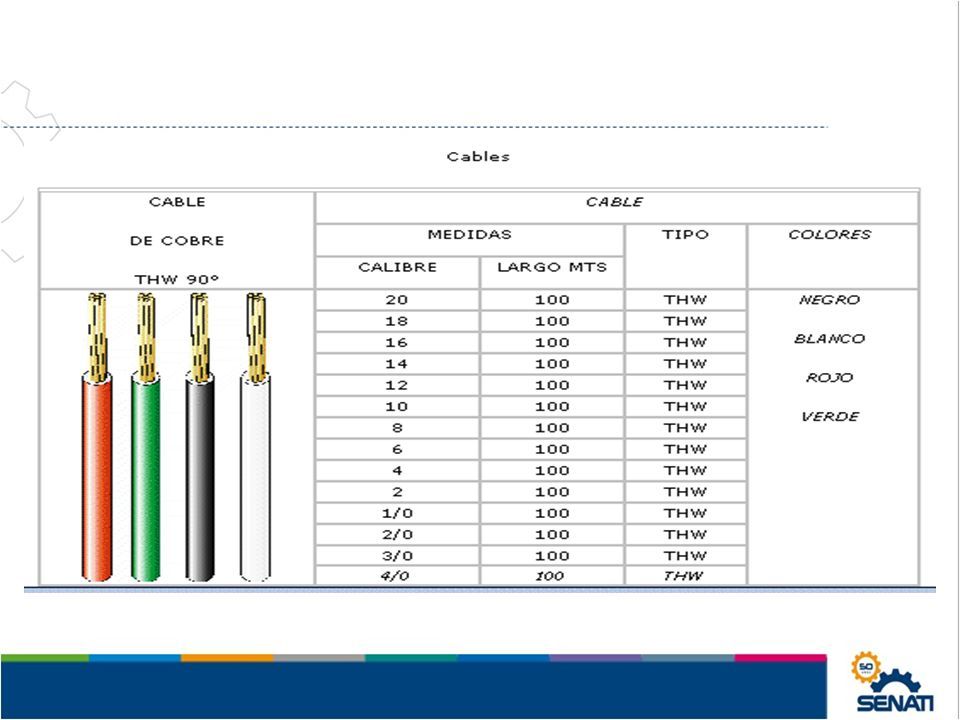

Cables : son conductores constituidos por varios alambres rígidos o hilos de cobres
20

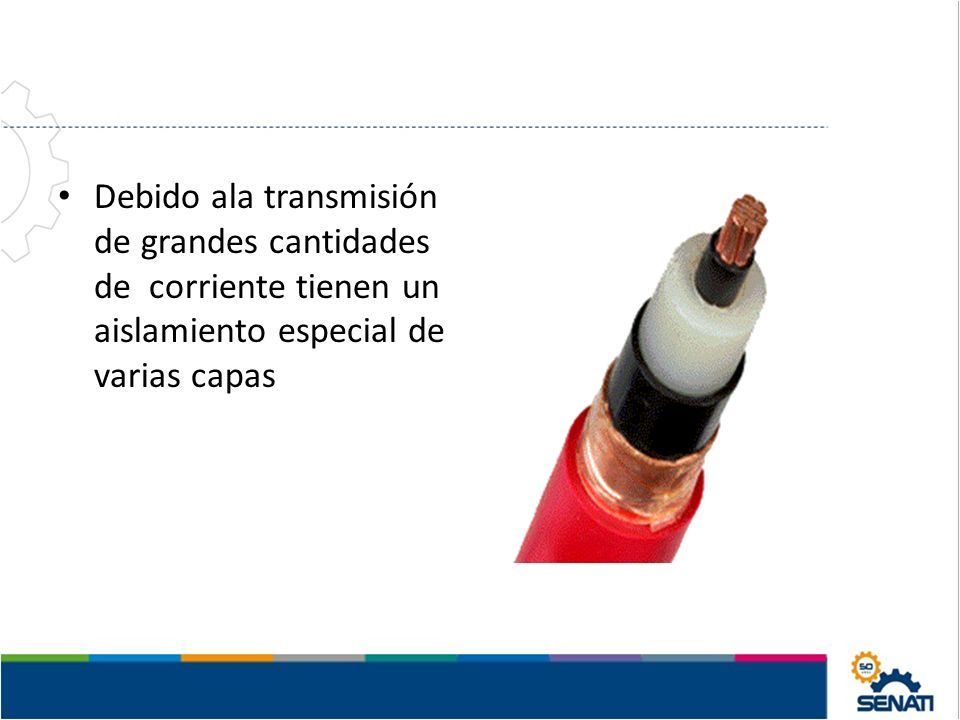

Debido ala transmisión de grandes cantidades de corriente tienen un aislamiento especial de varias capas

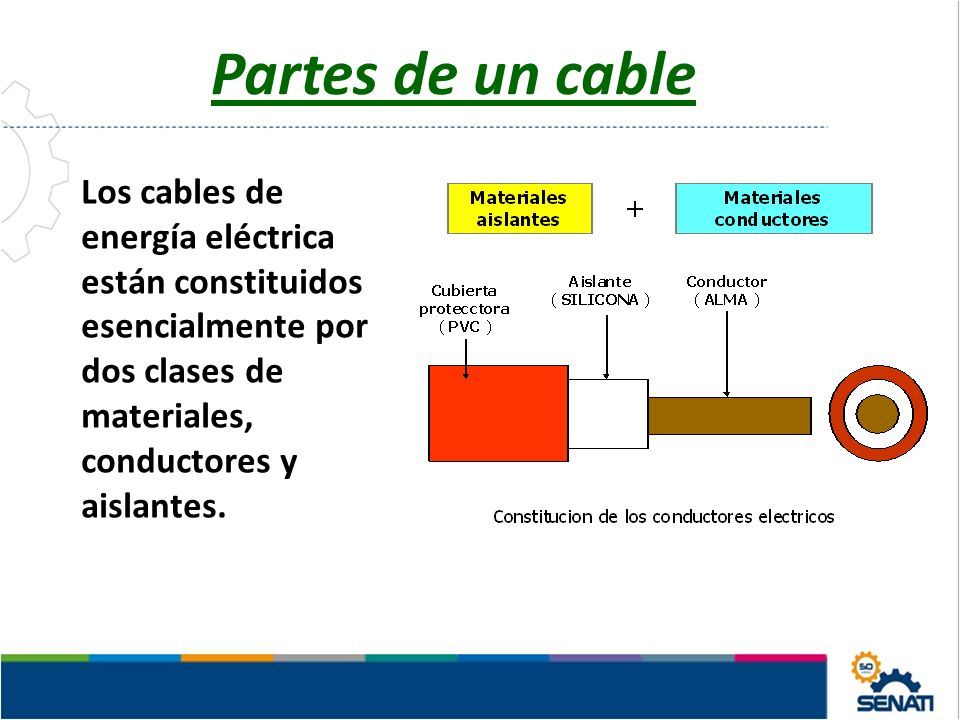

21
Partes de un cable Los cables de energía eléctrica están constituidos esencialmente por dos clases de materiales, conductores y aislantes.
22

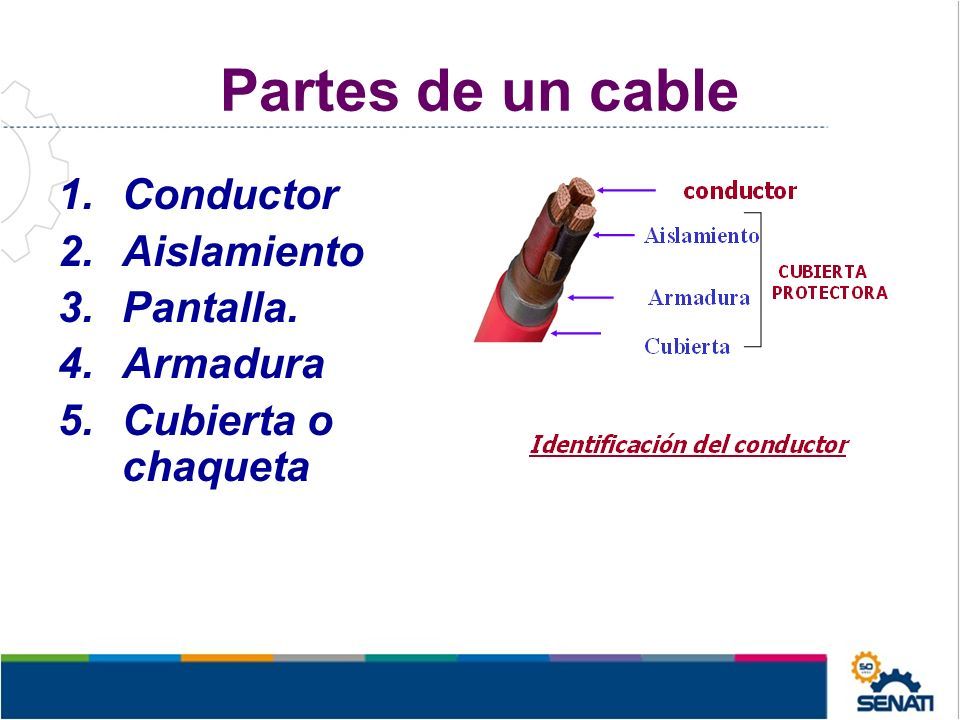

Partes de un cable 1.Conductor 2.Aislamiento 3.Pantalla. 4.Armadura 5.Cubierta o chaqueta
23

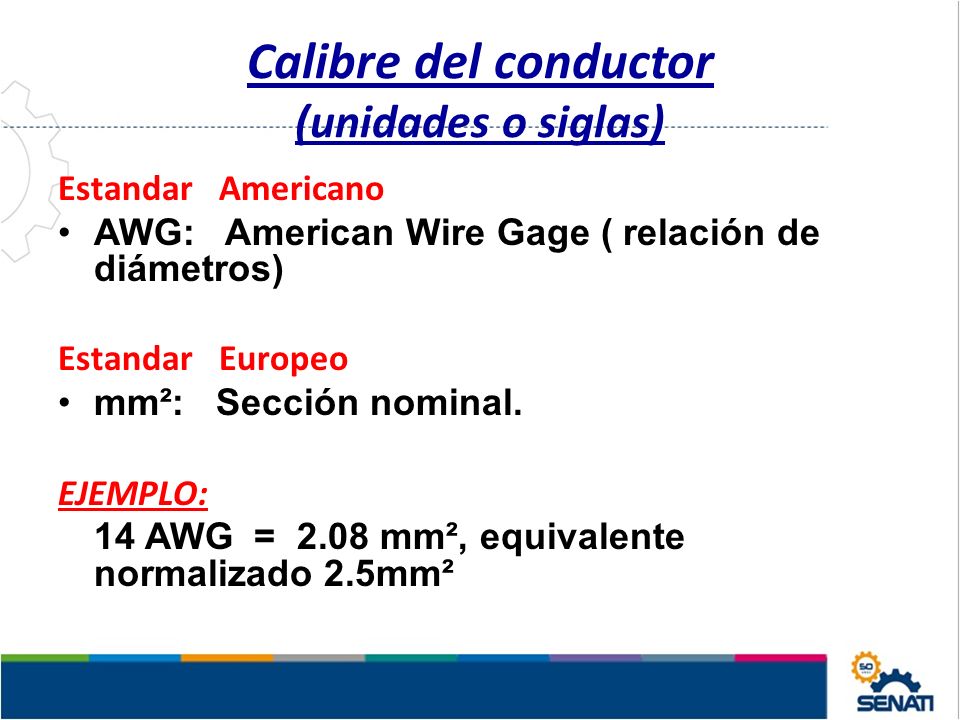

Calibre del conductor (unidades o siglas) Estandar Americano AWG: American Wire Gage ( relación de diámetros) Estandar Europeo mm²: Sección nominal. EJEMPLO: 14 AWG = 2.08 mm², equivalente normalizado 2.5mm²
24

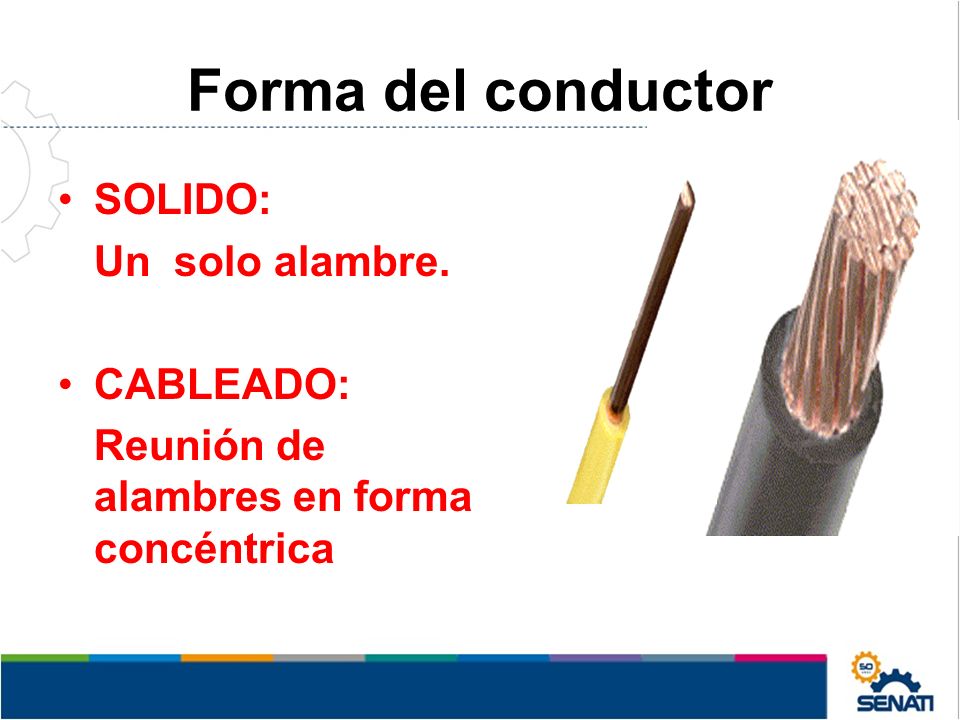

Forma del conductor SOLIDO: Un solo alambre. CABLEADO: Reunión de alambres en forma concéntrica
25
Calibres de mayor uso
26

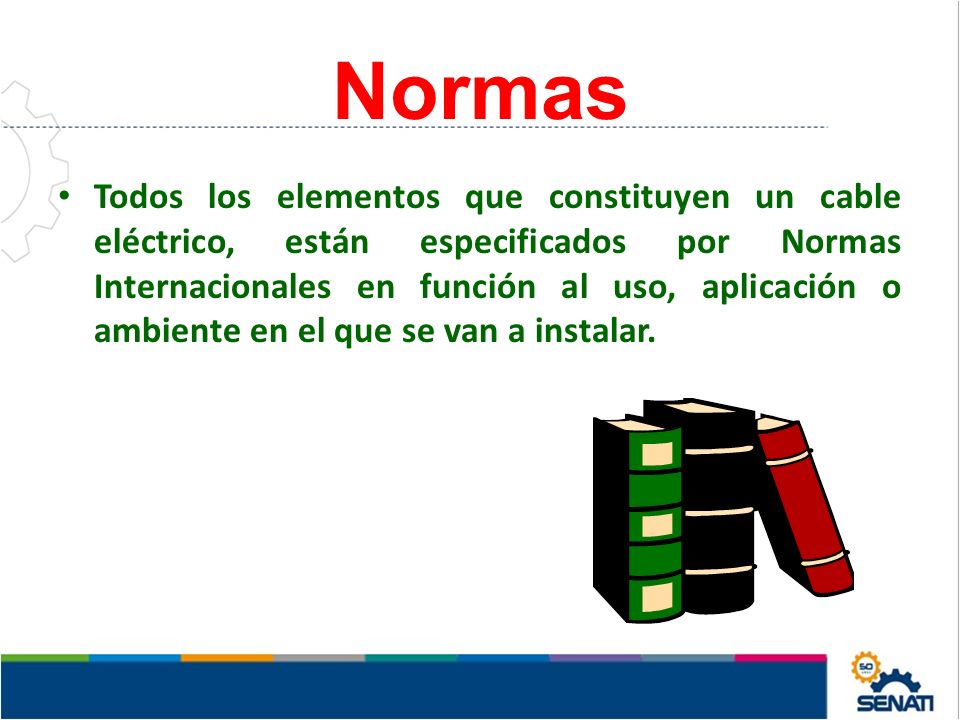

Normas Todos los elementos que constituyen un cable eléctrico, están especificados por Normas Internacionales en función al uso, aplicación o ambiente en el que se van a instalar.
27

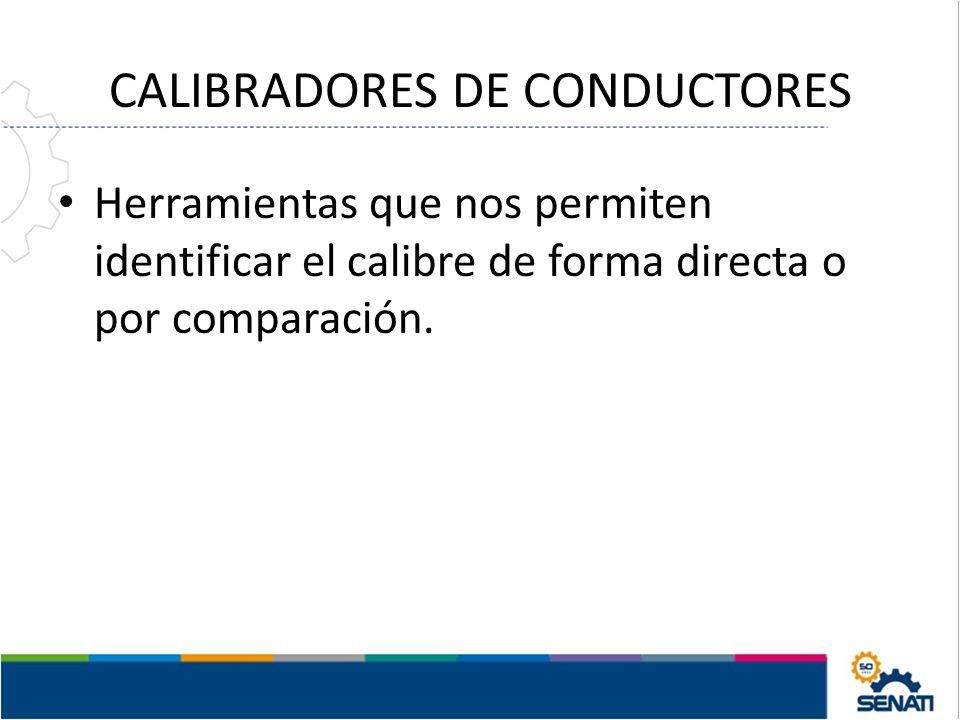

CALIBRADORES DE CONDUCTORES Herramientas que nos permiten identificar el calibre de forma directa o por comparación.
28
CLASES DECALIBRADORES DE CONDUCTORES Calibrador de disco o “Galga”
29

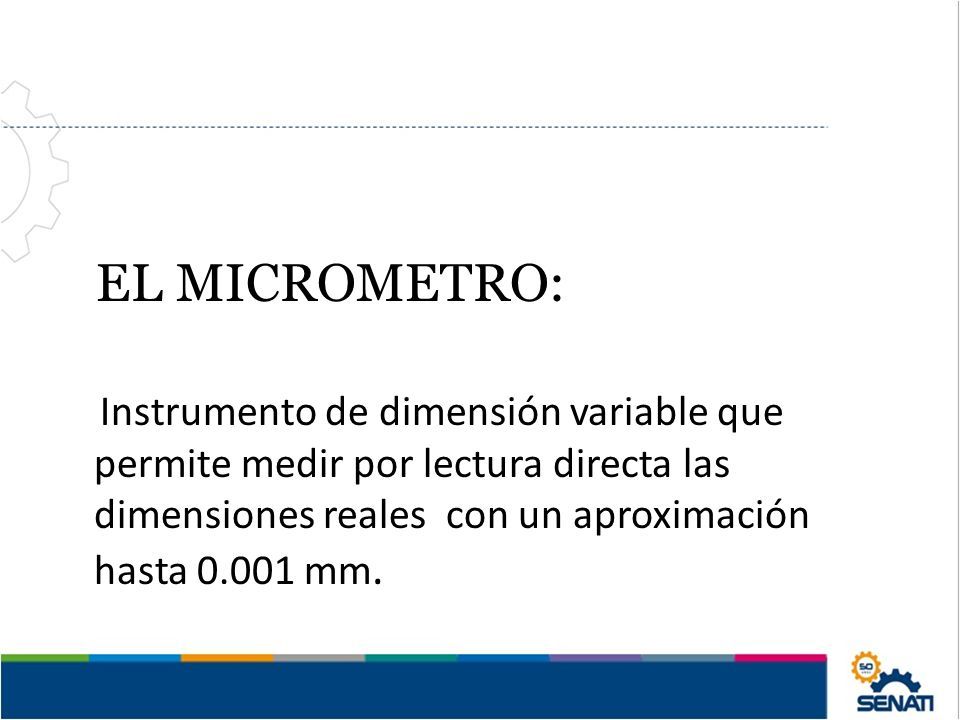

EL MICROMETRO: Instrumento de dimensión variable que permite medir por lectura directa las dimensiones reales con un aproximación hasta 0.001 mm.
30

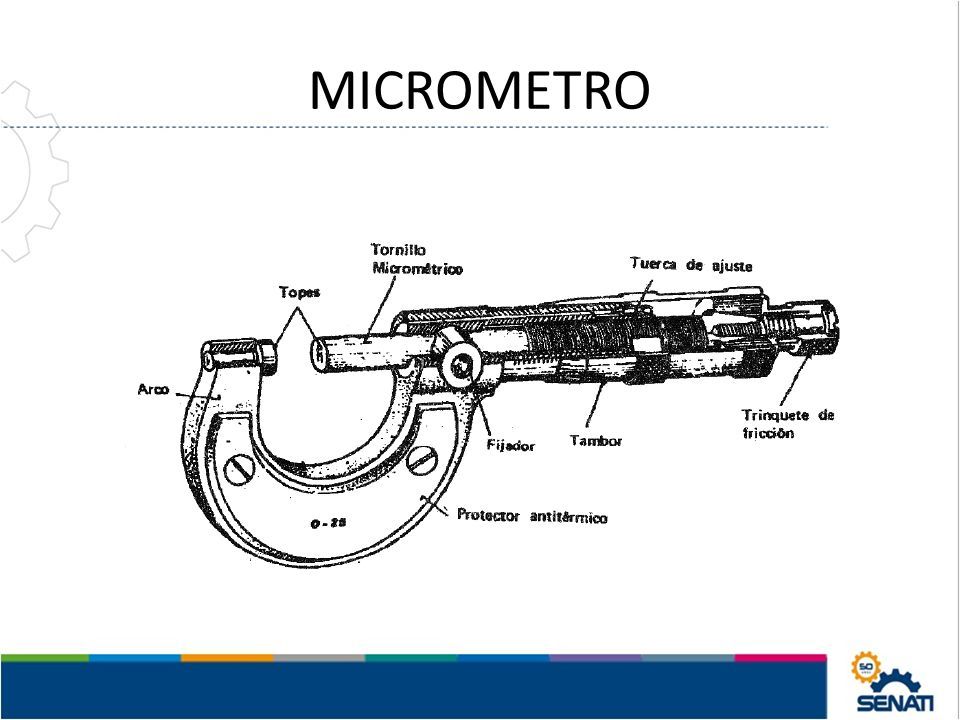

MICROMETRO
31

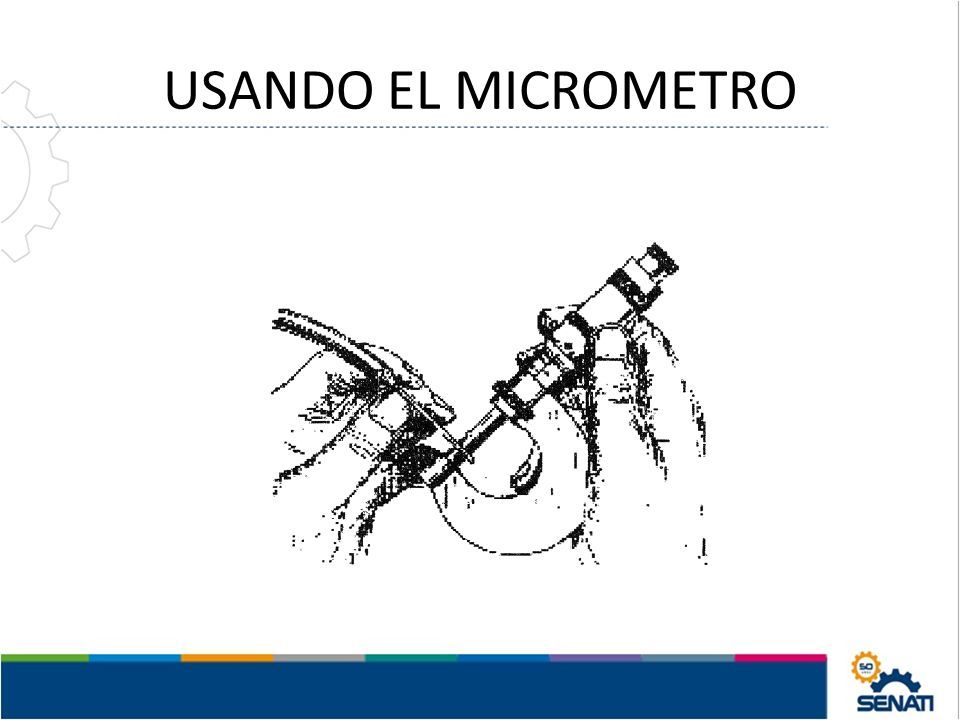

USANDO EL MICROMETRO
32

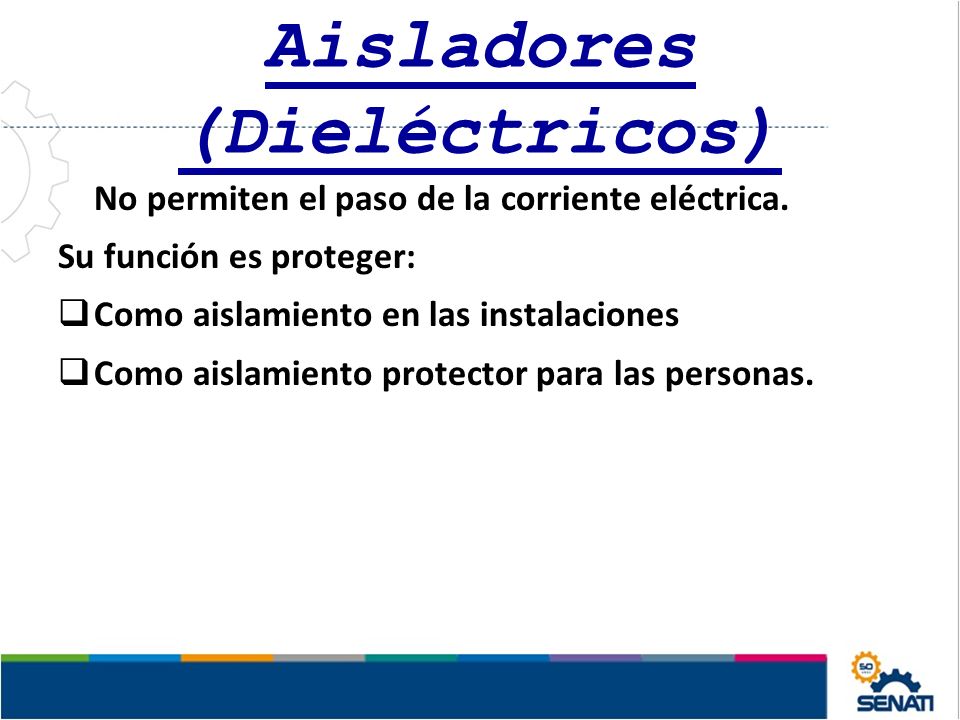

Aisladores (Dieléctricos) No permiten el paso de la corriente eléctrica. Su función es proteger: Como aislamiento en las instalaciones Como aislamiento protector para las personas.
33

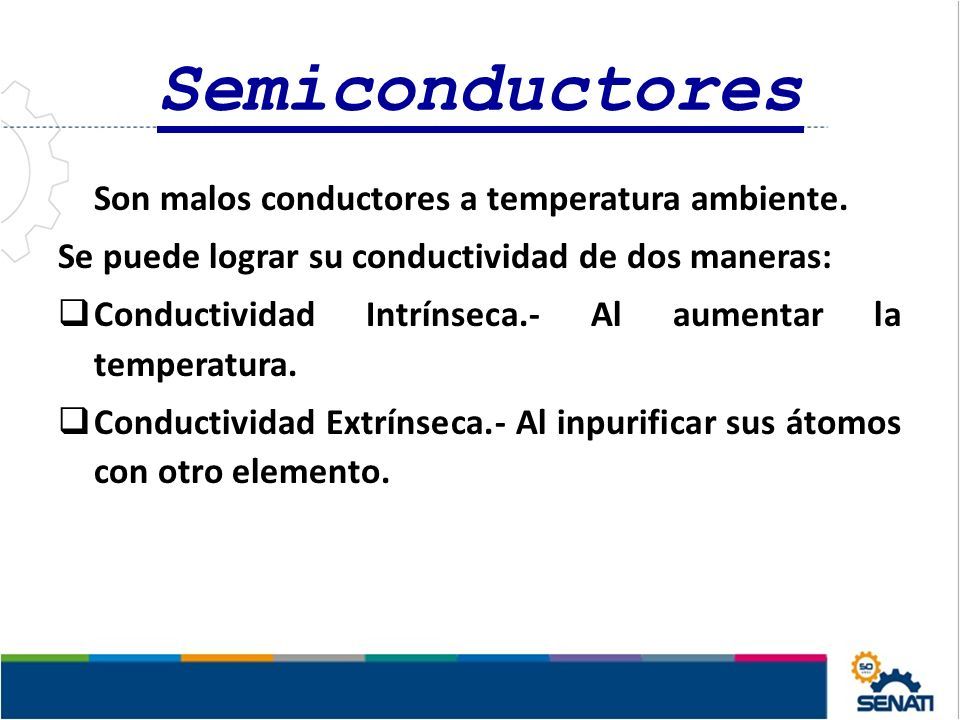

Semiconductores Son malos conductores a temperatura ambiente. Se puede lograr su conductividad de dos maneras: Conductividad Intrínseca.- Al aumentar la temperatura. Conductividad Extrínseca.- Al inpurificar sus átomos con otro elemento.
