1 Unidad N°4: Energía, fuerza y movimiento
Profesora : Ariela Espinoza T. Curso: 8ºA y B Lo que sabemos es una gota de agua; lo que ignoramos es el océano.

2 Energía En cada una de estas conversiones de tipos de energía, parte de ella es convertida en energía calórica que se disipa fácilmente en el espacio y no es reversible (Segunda Ley de la Termodinámica)

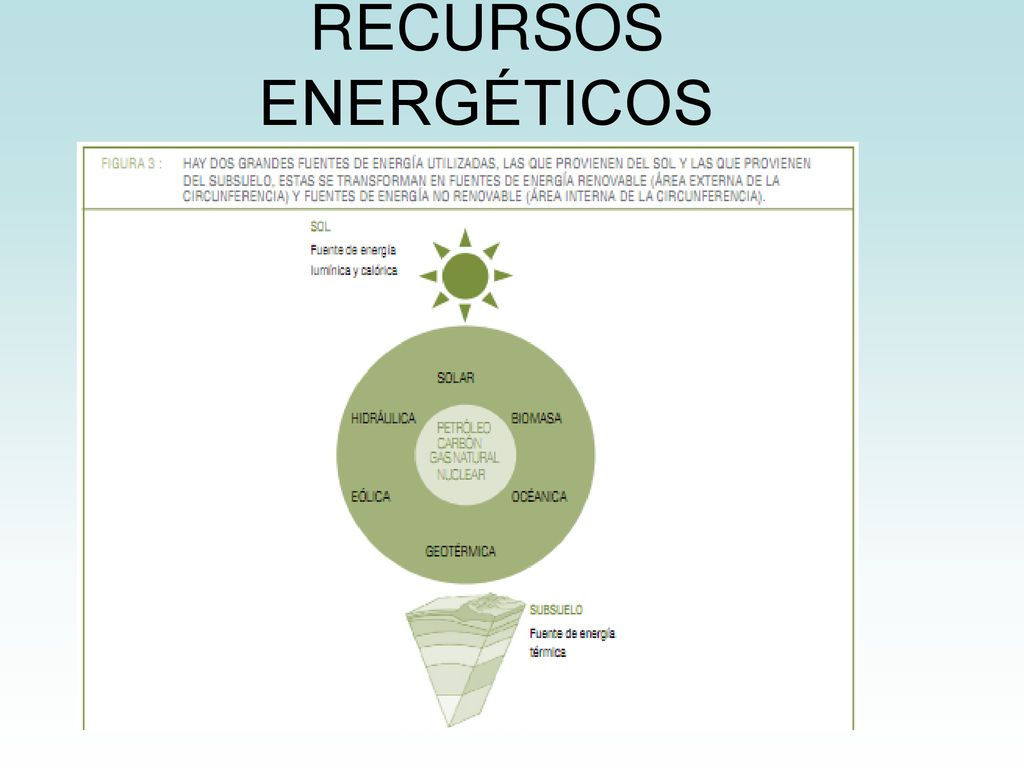

3 RECURSOS ENERGÉTICOS

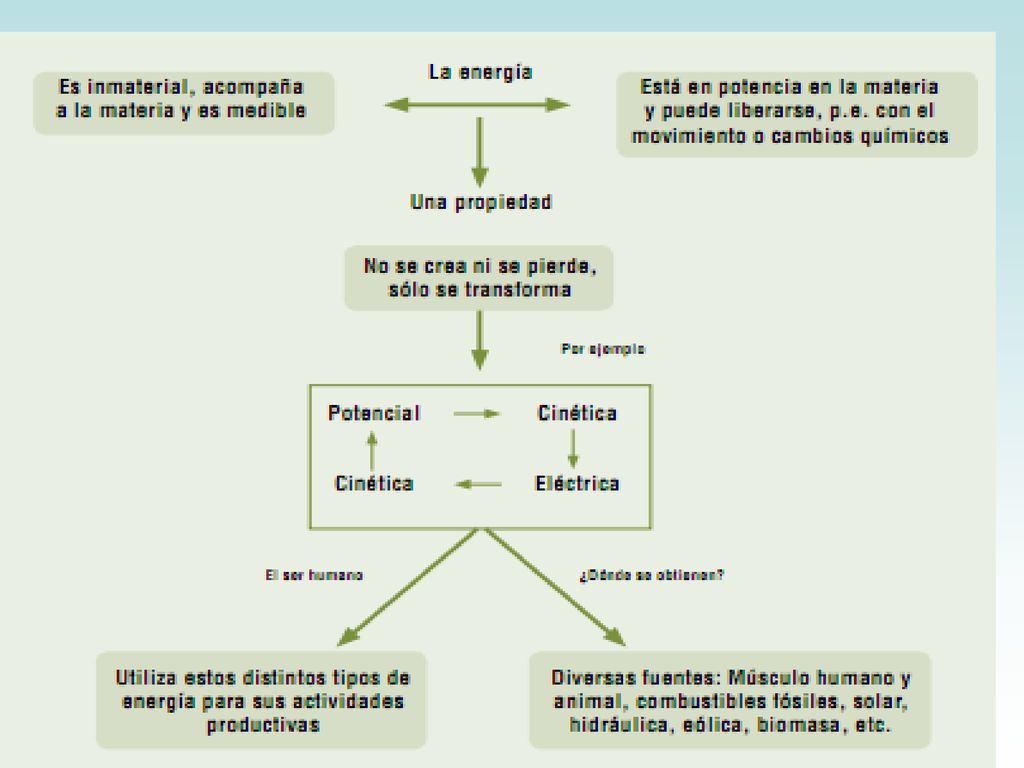

4

5 ENERGÍA POTENCIAL Es energía que mide la capacidad que tiene dicho sistema para realizar un trabajo en función exclusivamente de su posición o configuración

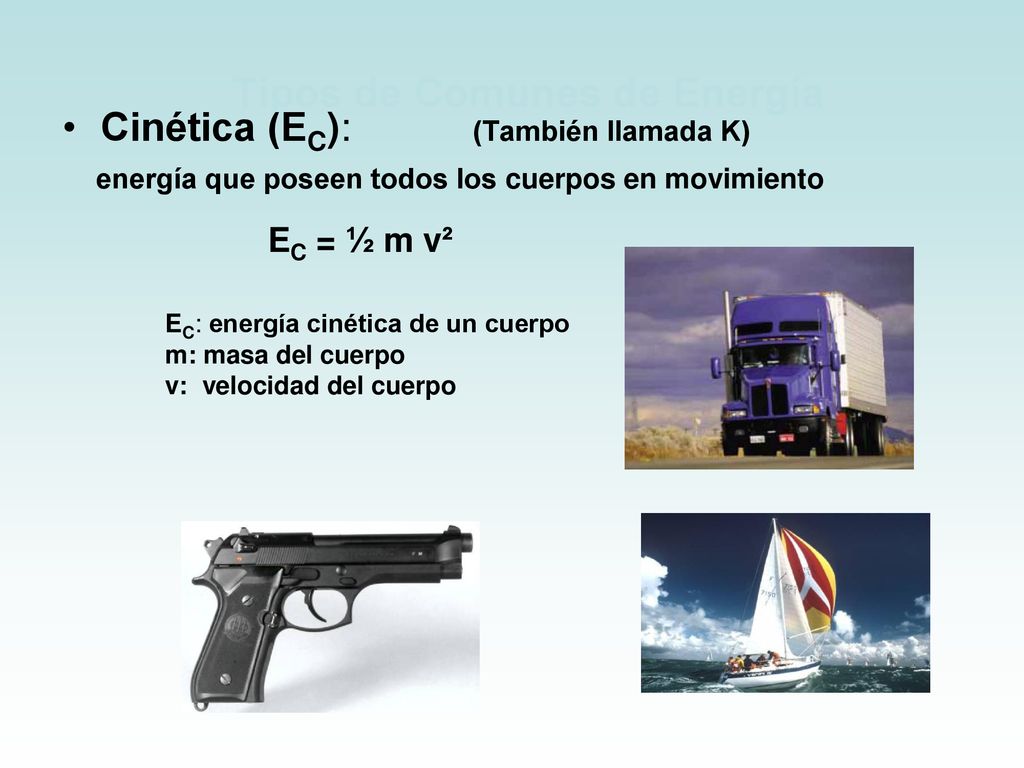

6 Tipos de Comunes de Energía
Cinética (EC): (También llamada K) energía que poseen todos los cuerpos en movimiento EC = ½ m v² EC: energía cinética de un cuerpo m: masa del cuerpo v: velocidad del cuerpo

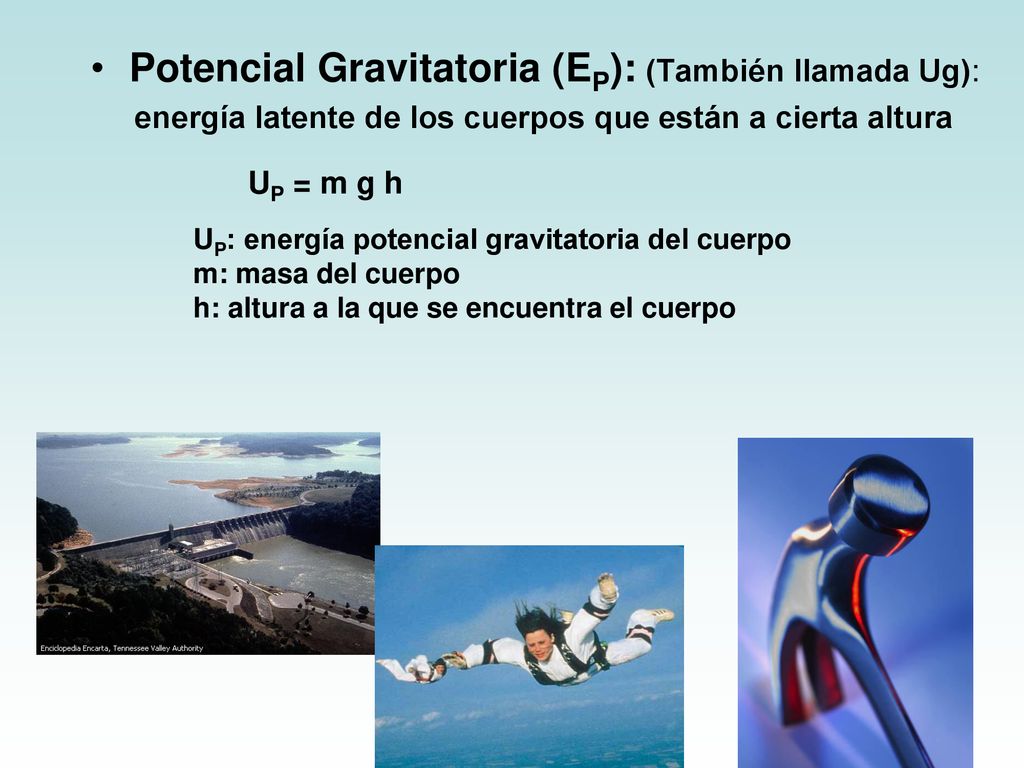

7 Potencial Gravitatoria (EP): (También llamada Ug):
energía latente de los cuerpos que están a cierta altura UP = m g h UP: energía potencial gravitatoria del cuerpo m: masa del cuerpo h: altura a la que se encuentra el cuerpo

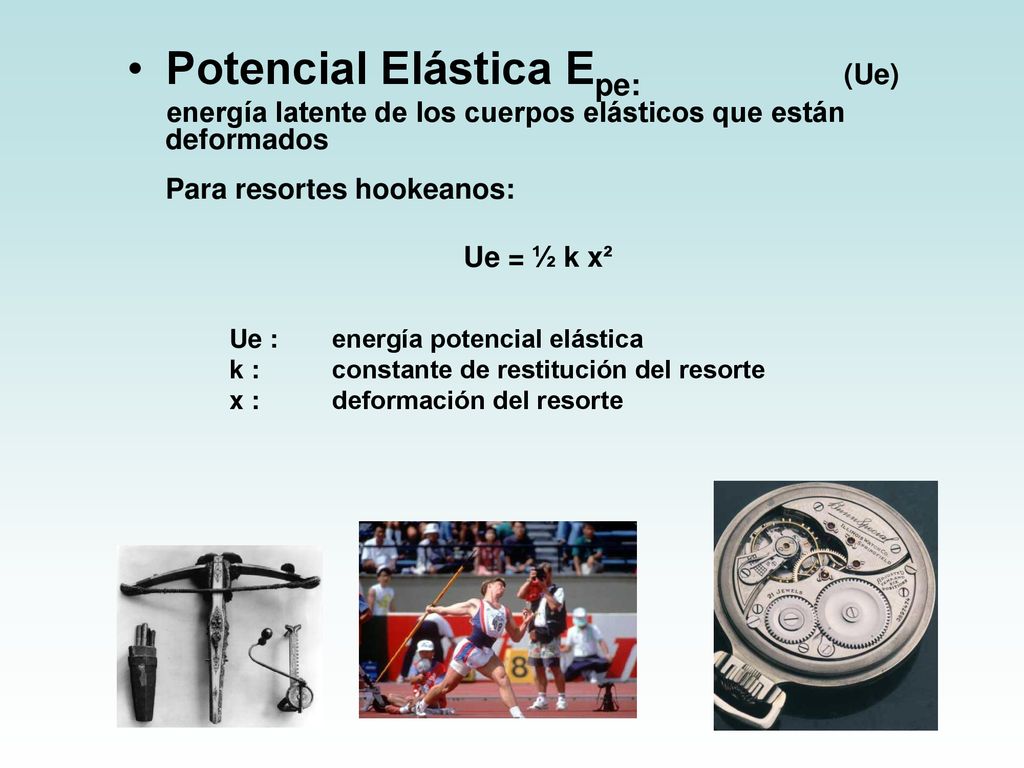

8 Potencial Elástica Epe: (Ue)
energía latente de los cuerpos elásticos que están deformados Para resortes hookeanos: Ue = ½ k x² Ue : energía potencial elástica k : constante de restitución del resorte x : deformación del resorte

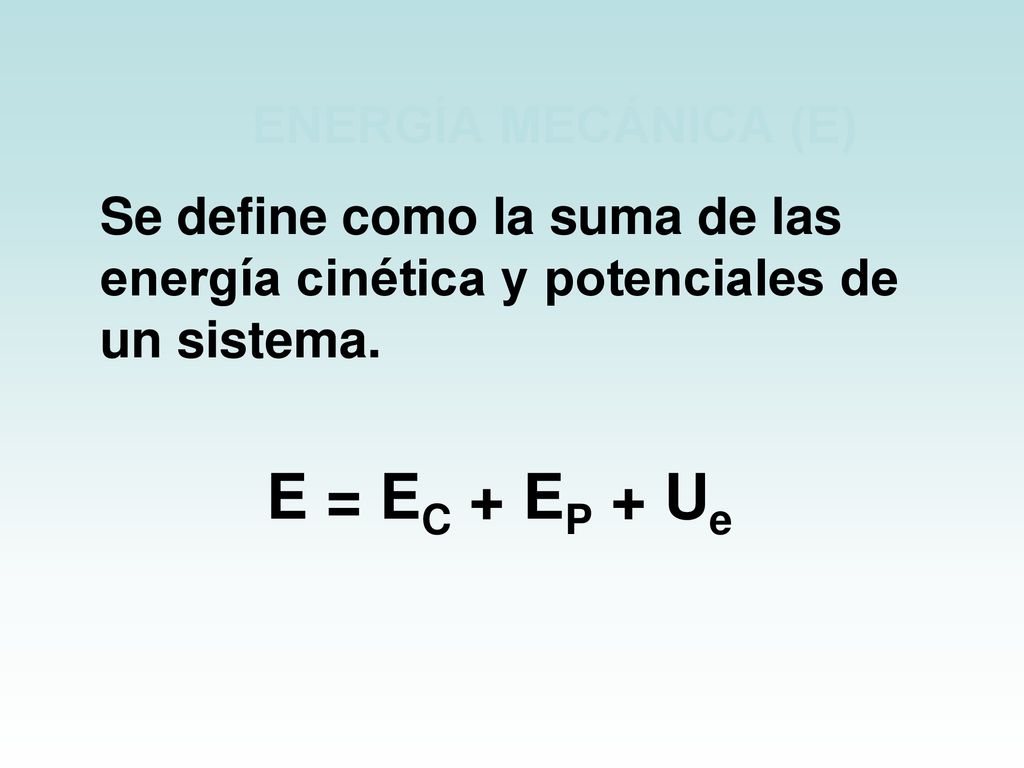

9 ENERGÍA MECÁNICA (E) Se define como la suma de las energía cinética y potenciales de un sistema. E = EC + EP + Ue

10 Electromagnética Eléctrica Eólica Térmica Solar Potencial química

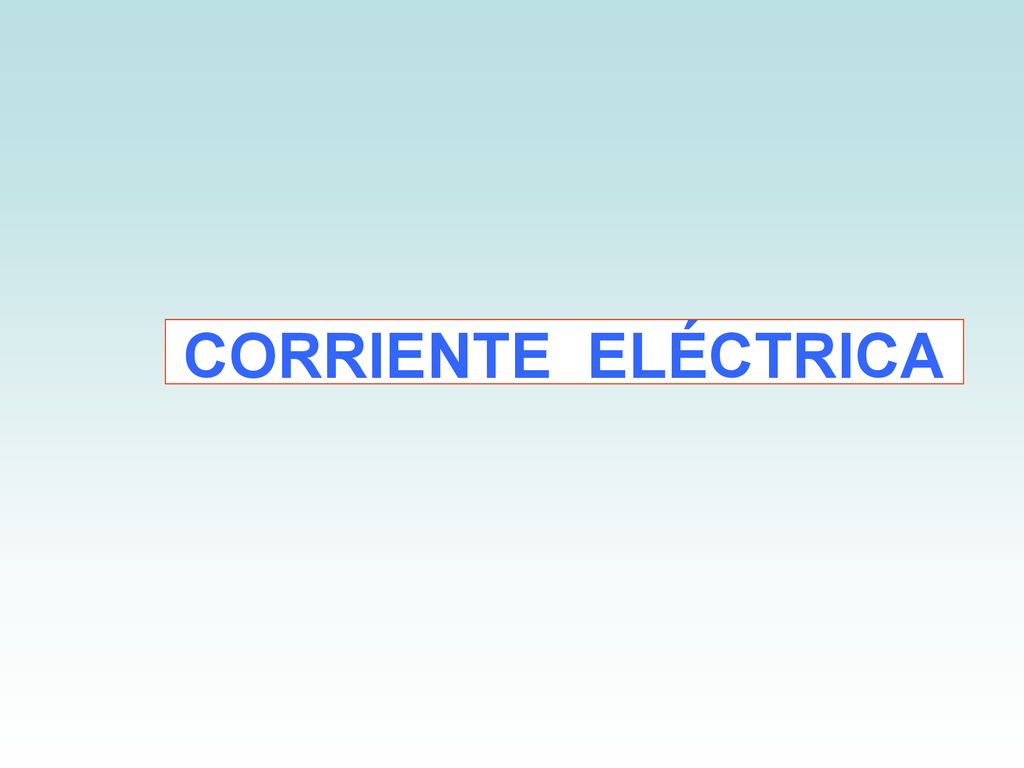

11 CORRIENTE ELÉCTRICA

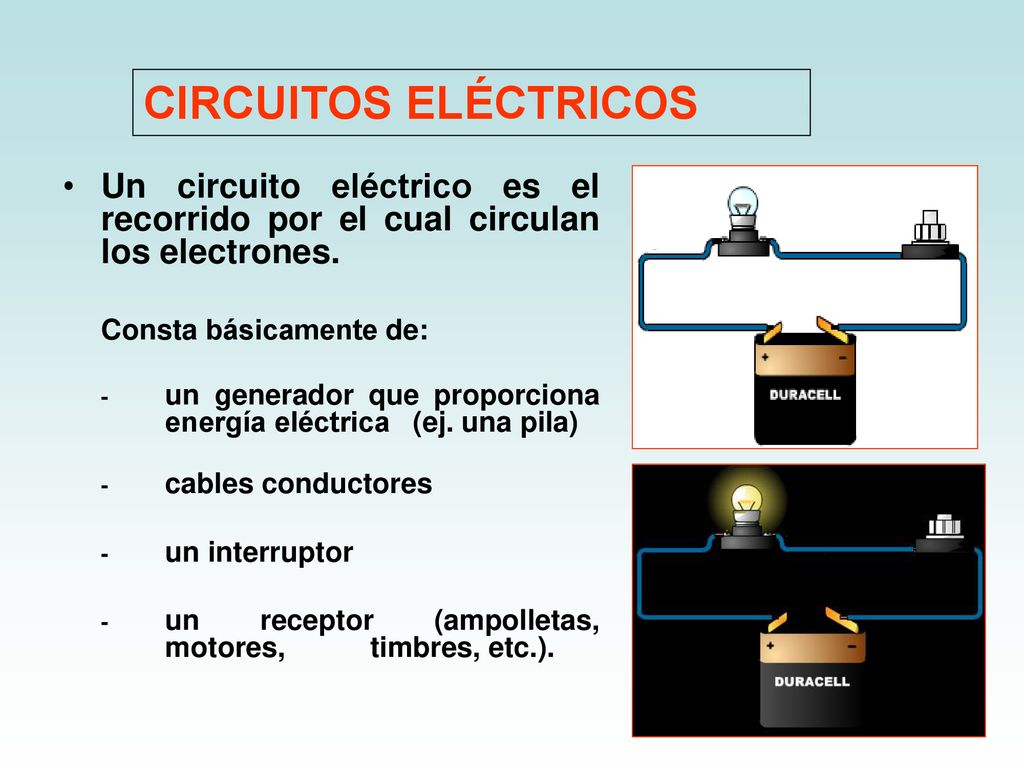

12 CIRCUITOS ELÉCTRICOS Un circuito eléctrico es el recorrido por el cual circulan los electrones. Consta básicamente de: - un generador que proporciona energía eléctrica (ej. una pila) - cables conductores - un interruptor - un receptor (ampolletas, motores, timbres, etc.).

13 VOLTAJE, TENSIÓN O DIFERENCIA DE POTENCIAL
El voltaje es la fuerza eléctrica que hace que los electrones libres se muevan de un átomo a otro. La unidad de medida del voltaje es el Voltio (V). El voltaje generalmente es suministrado por una pila o batería (generador). El voltaje se reparte entre los distintos elementos del circuito.

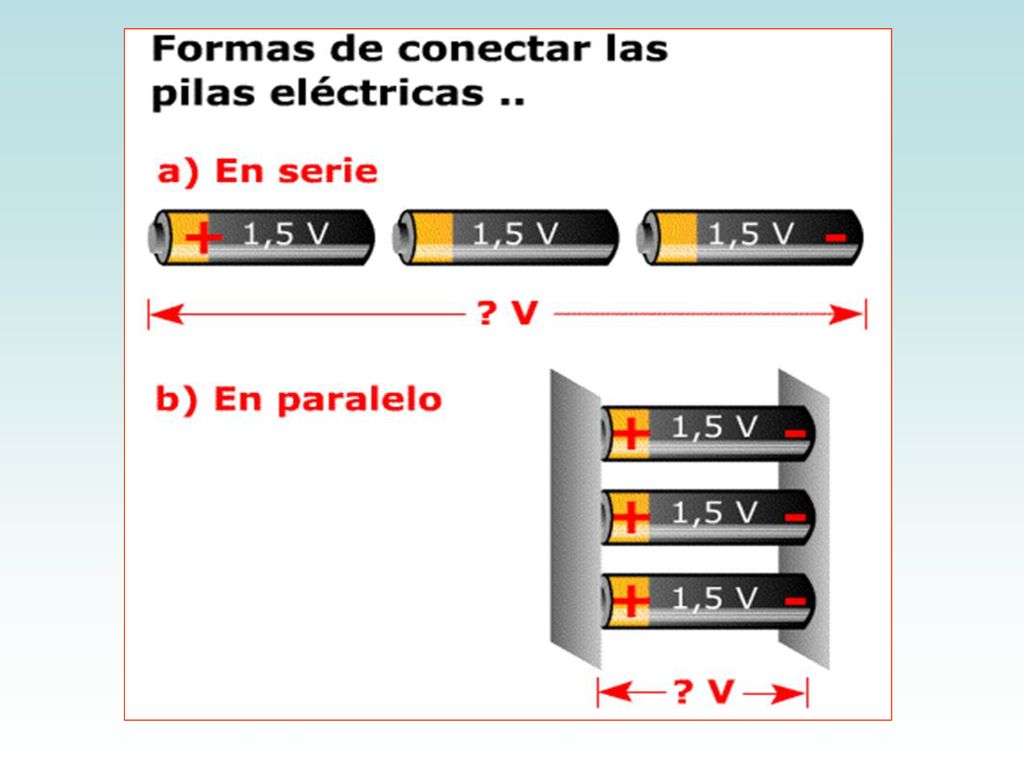

14

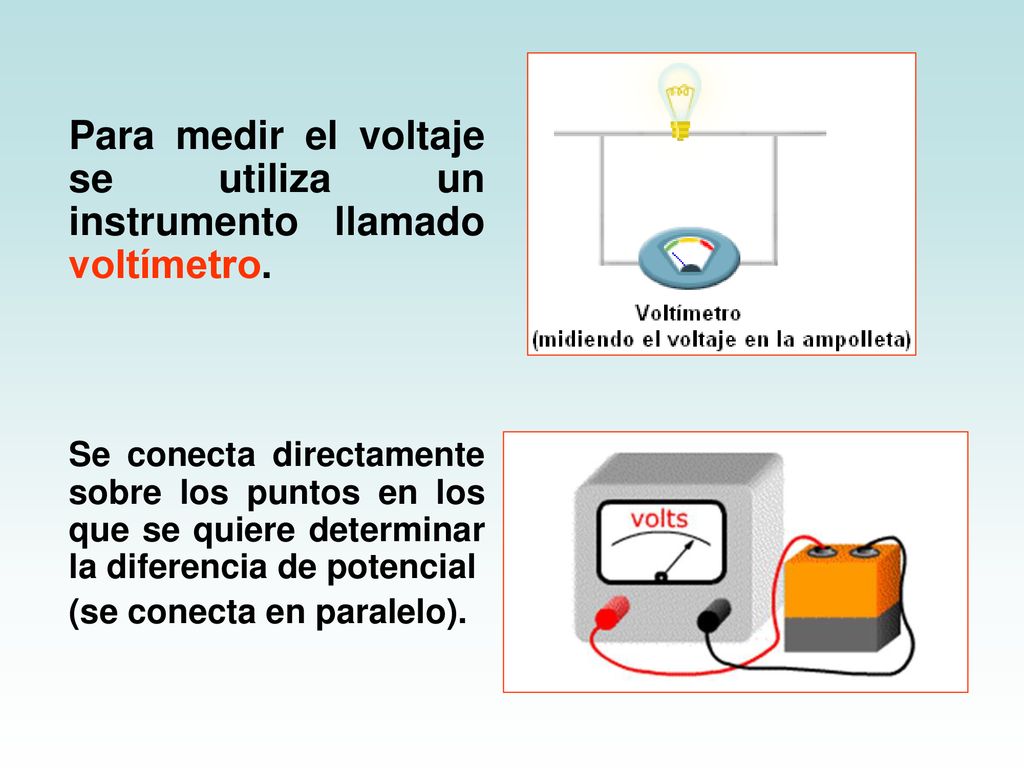

15 Para medir el voltaje se utiliza un instrumento llamado voltímetro.
Se conecta directamente sobre los puntos en los que se quiere determinar la diferencia de potencial (se conecta en paralelo).

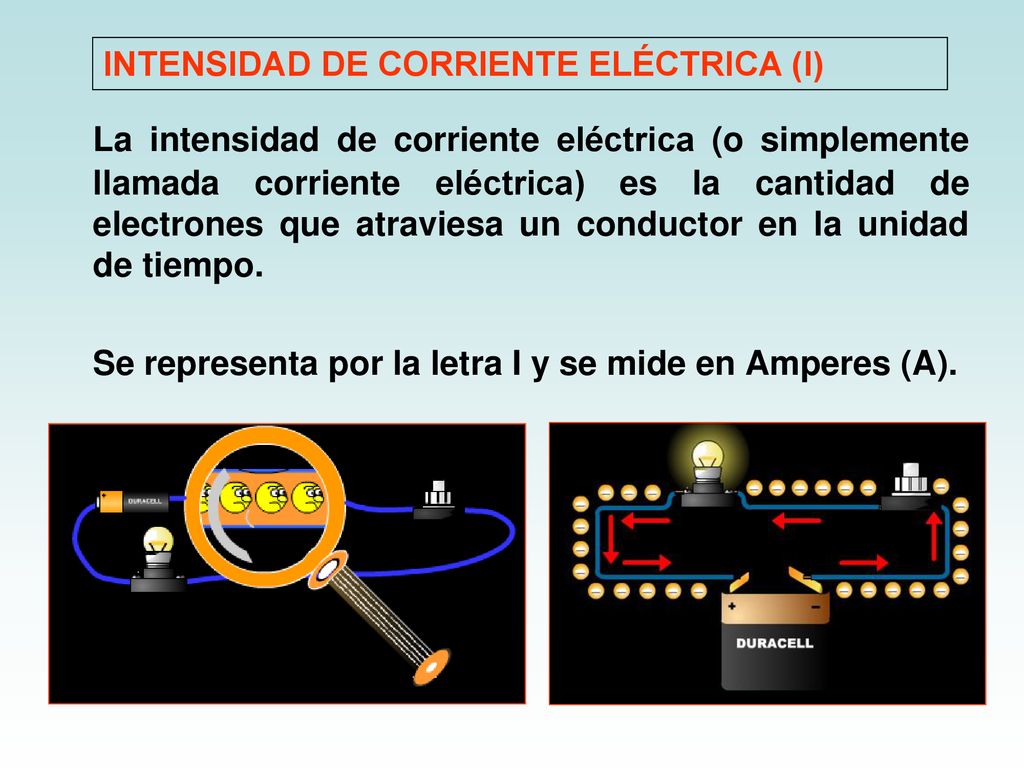

16 INTENSIDAD DE CORRIENTE ELÉCTRICA (I)
La intensidad de corriente eléctrica (o simplemente llamada corriente eléctrica) es la cantidad de electrones que atraviesa un conductor en la unidad de tiempo. Se representa por la letra I y se mide en Amperes (A).

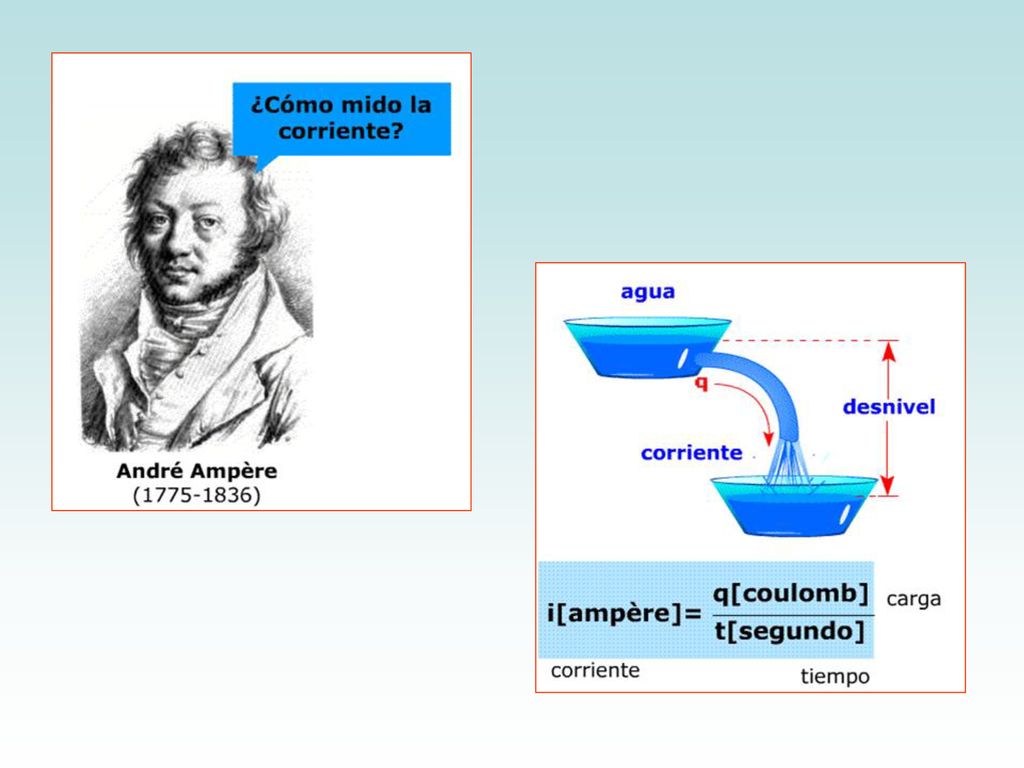

17

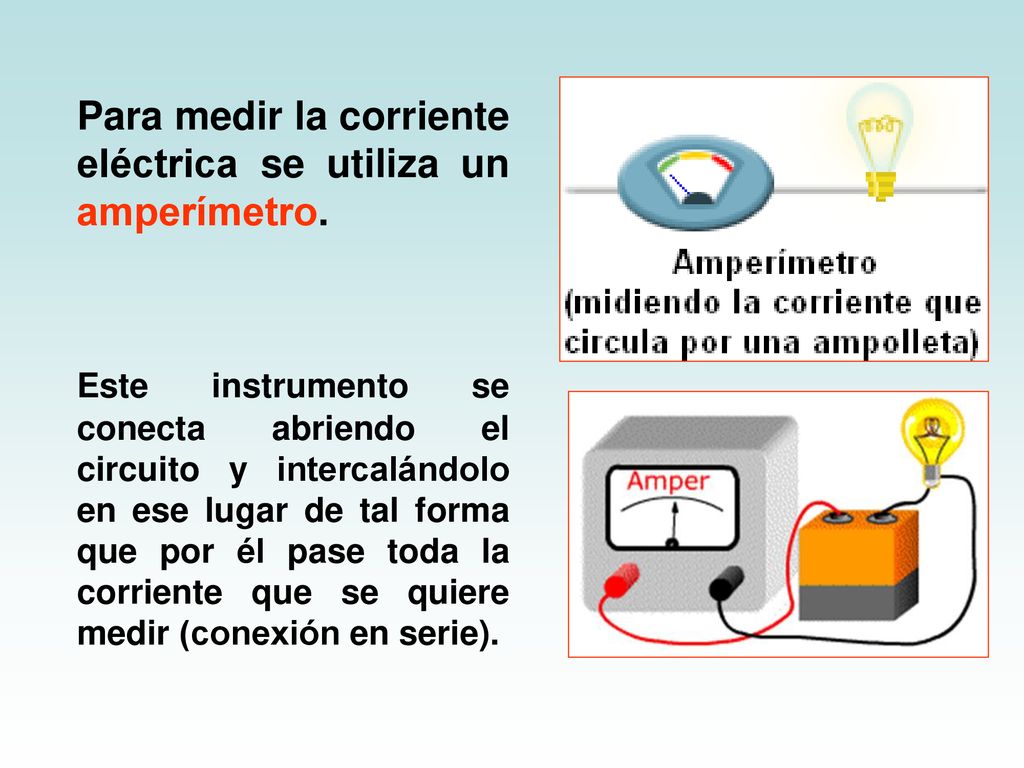

18 Para medir la corriente eléctrica se utiliza un amperímetro.
Este instrumento se conecta abriendo el circuito y intercalándolo en ese lugar de tal forma que por él pase toda la corriente que se quiere medir (conexión en serie).

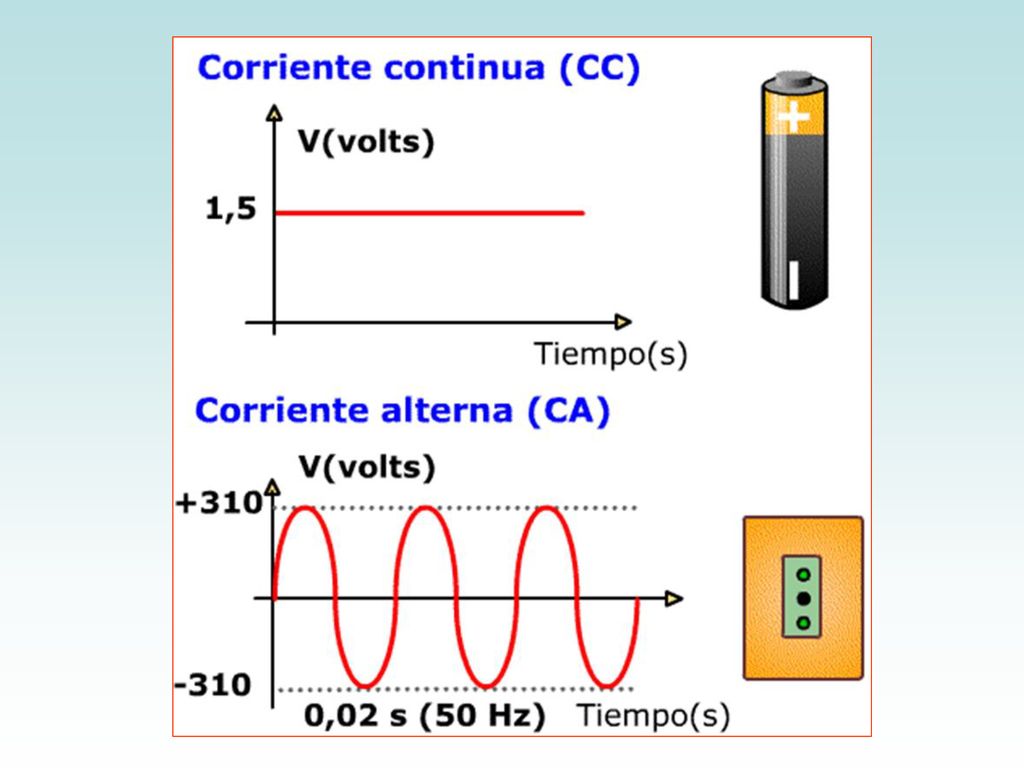

19

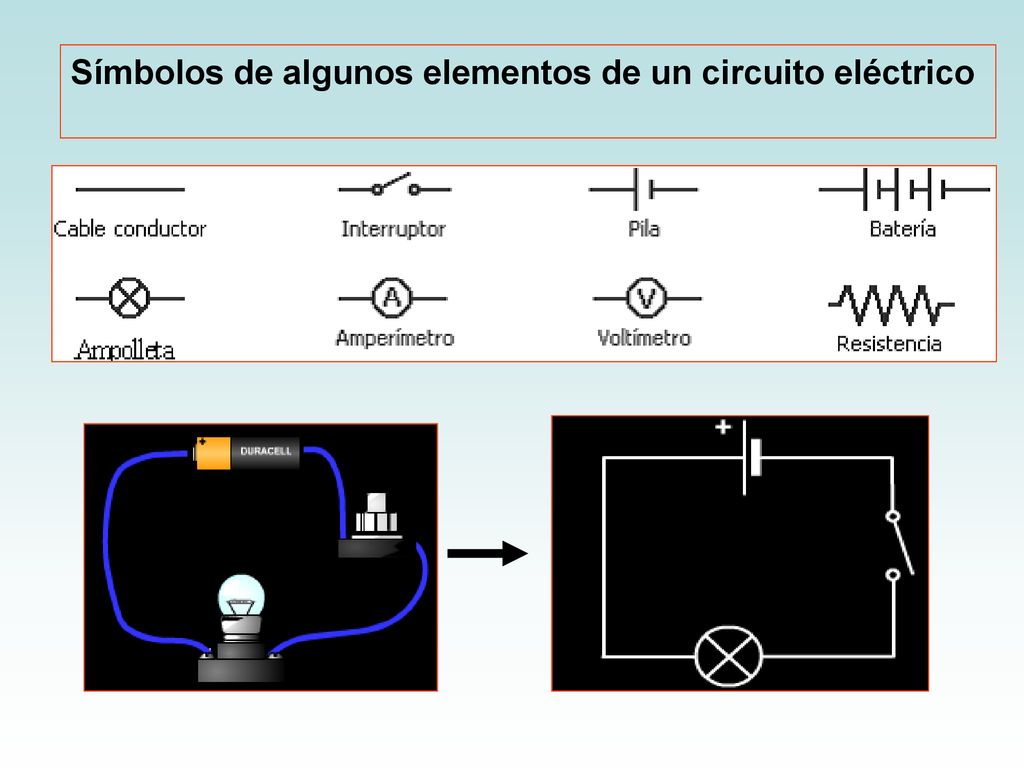

20 Símbolos de algunos elementos de un circuito eléctrico

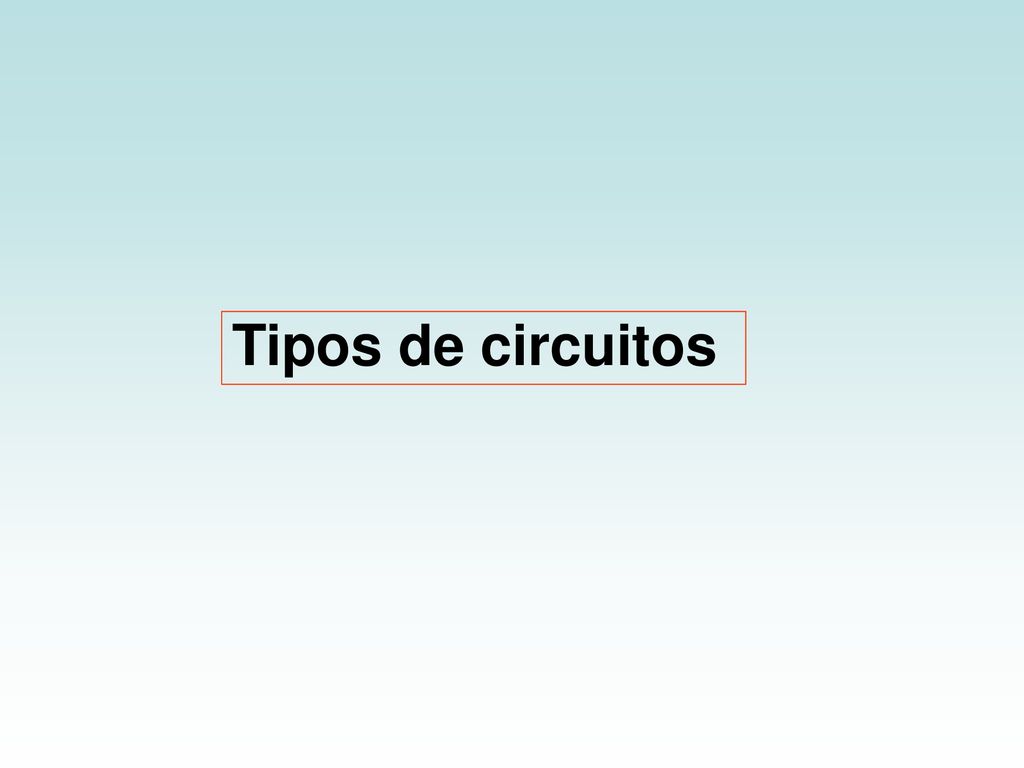

21 Tipos de circuitos

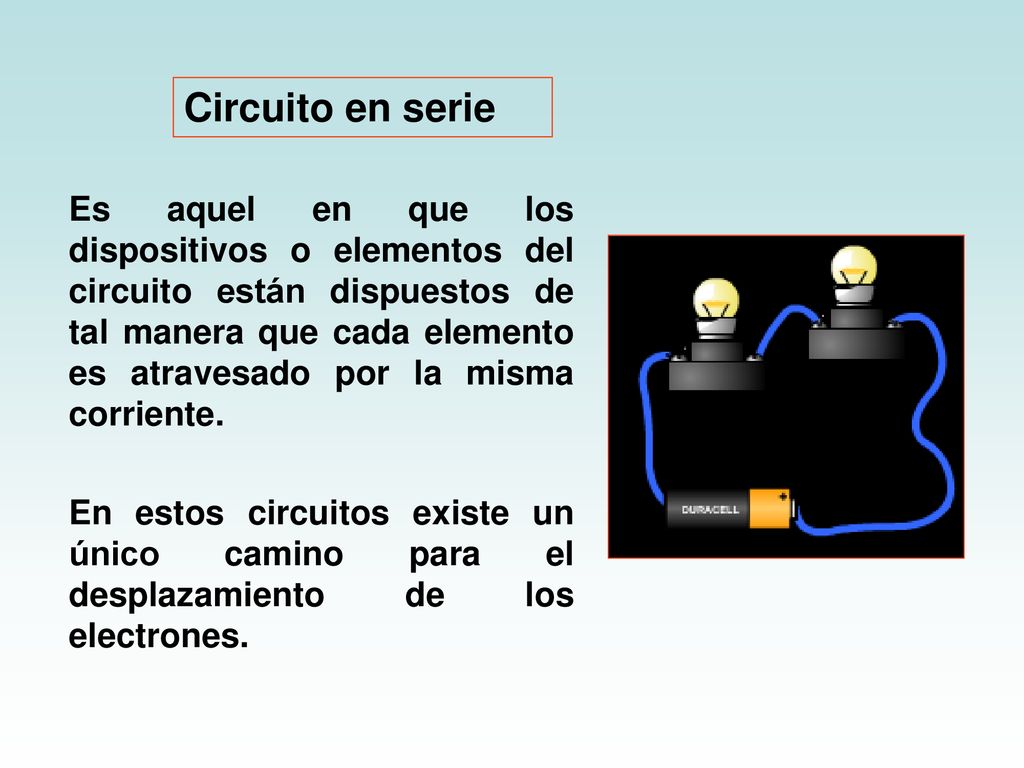

22 Circuito en serie Es aquel en que los dispositivos o elementos del circuito están dispuestos de tal manera que cada elemento es atravesado por la misma corriente. En estos circuitos existe un único camino para el desplazamiento de los electrones.

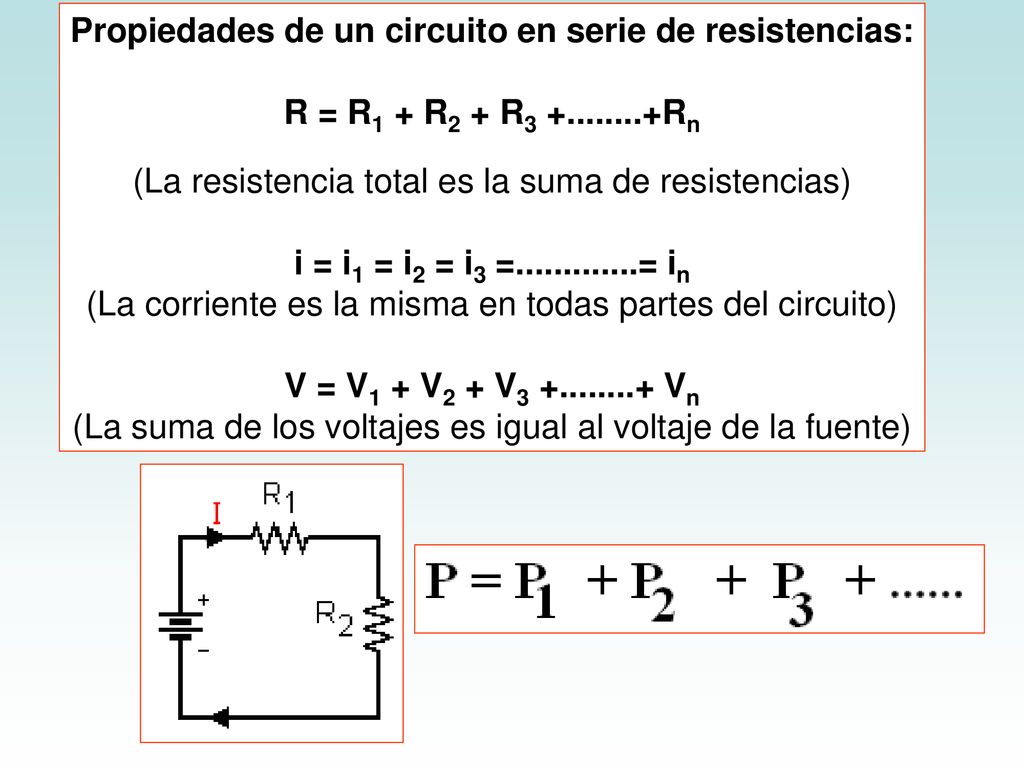

23 Propiedades de un circuito en serie de resistencias:
R = R1 + R2 + R Rn (La resistencia total es la suma de resistencias) i = i1 = i2 = i3 = = in (La corriente es la misma en todas partes del circuito) V = V1 + V2 + V Vn (La suma de los voltajes es igual al voltaje de la fuente)

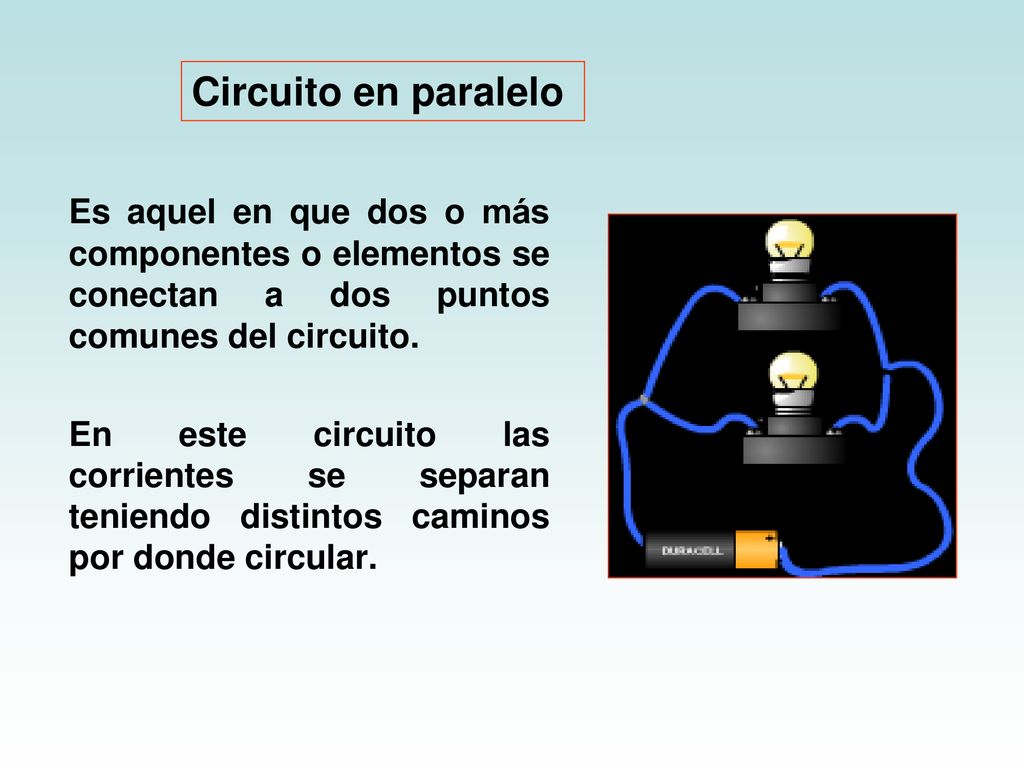

24 Circuito en paralelo Es aquel en que dos o más componentes o elementos se conectan a dos puntos comunes del circuito. En este circuito las corrientes se separan teniendo distintos caminos por donde circular.

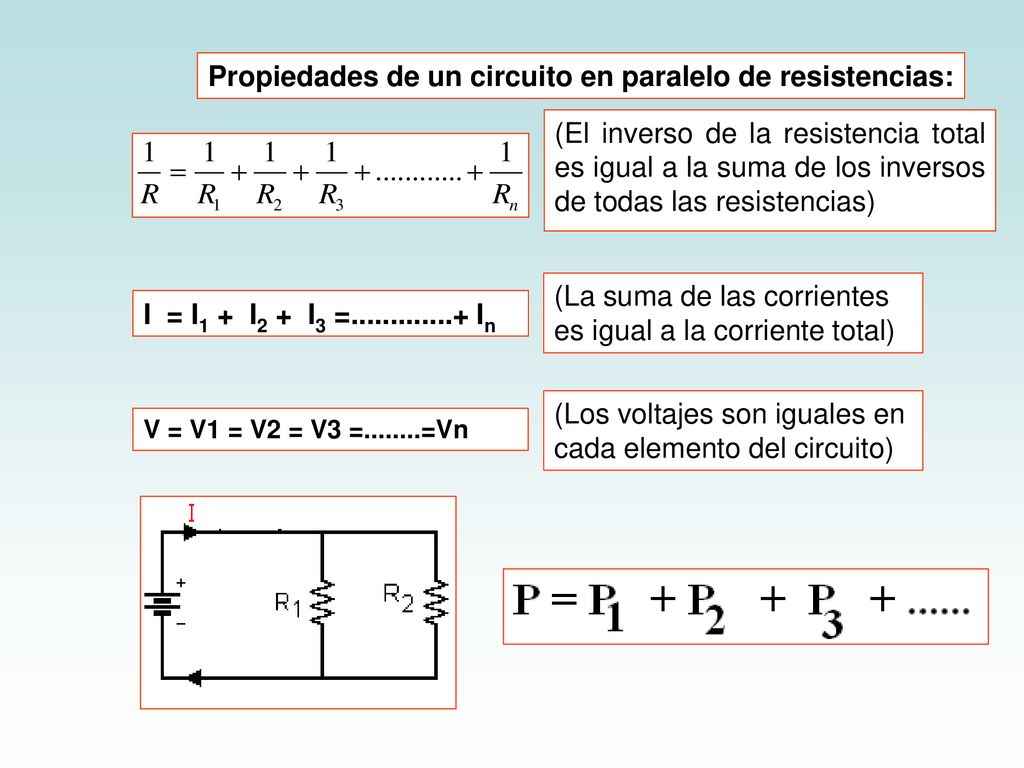

25 Propiedades de un circuito en paralelo de resistencias:
(El inverso de la resistencia total es igual a la suma de los inversos de todas las resistencias) (La suma de las corrientes es igual a la corriente total) I = I1 + I2 + I3 = In (Los voltajes son iguales en cada elemento del circuito) V = V1 = V2 = V3 = =Vn

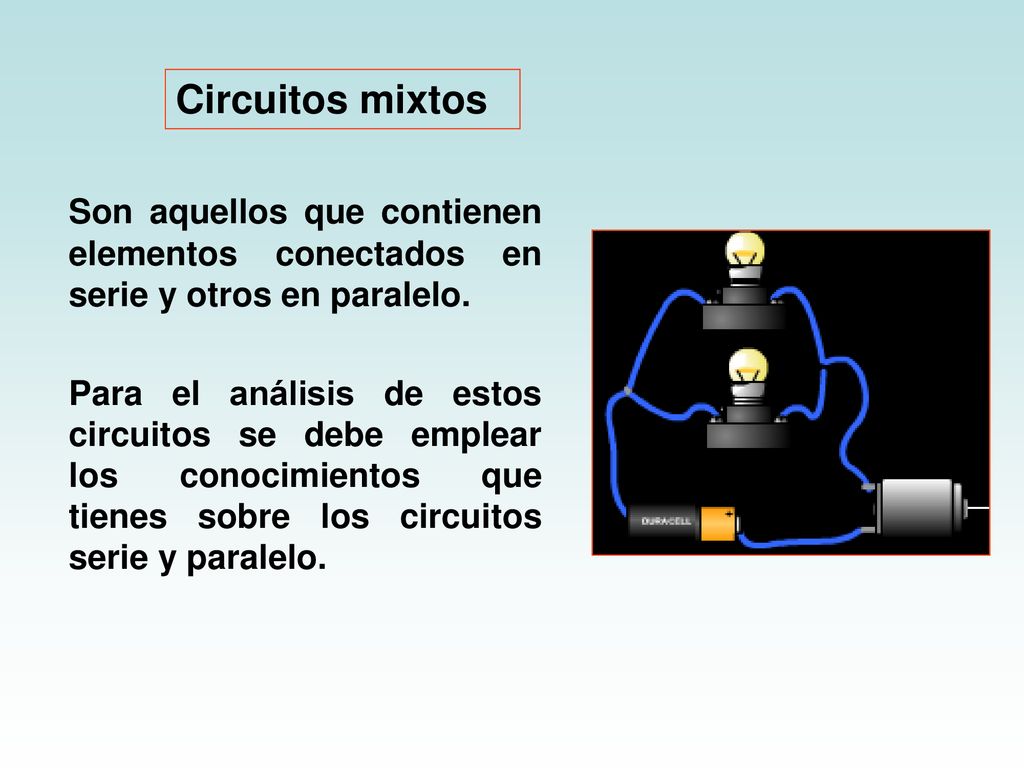

26 Circuitos mixtos Son aquellos que contienen elementos conectados en serie y otros en paralelo. Para el análisis de estos circuitos se debe emplear los conocimientos que tienes sobre los circuitos serie y paralelo.

27 Recuerden repasar los conceptos de fuerzas, vectores, movimiento traspaso de calor ya que será un ensayo general de SIMCE Las dudas se puede hacer llegar a Cariños.. Y estudien
