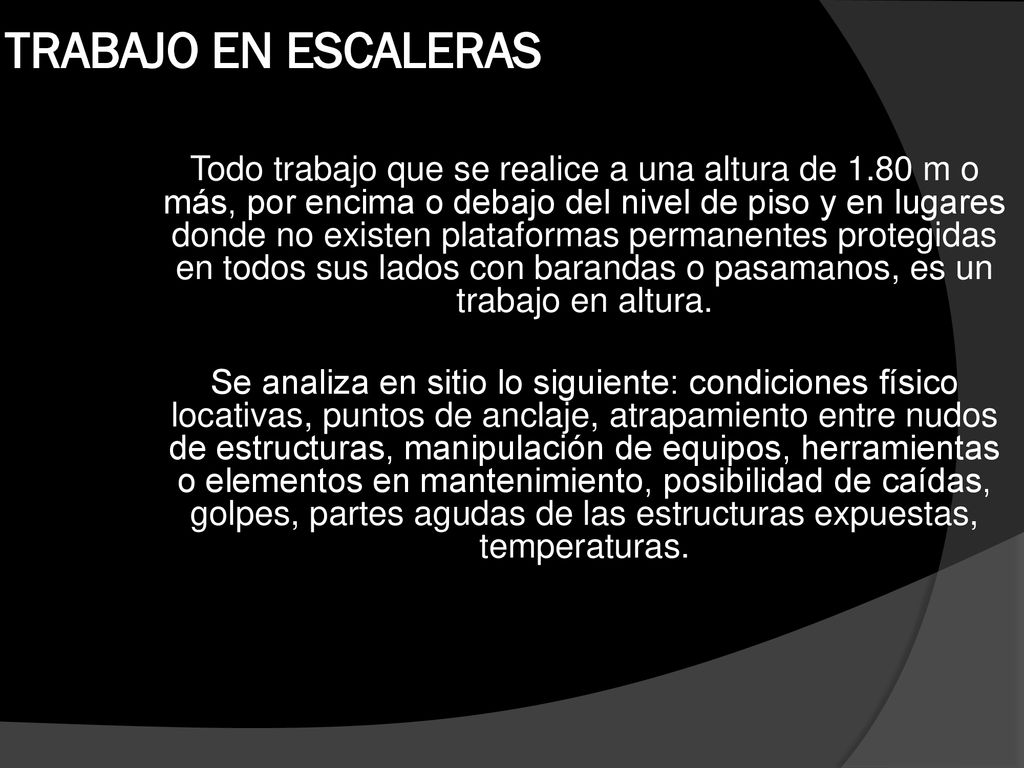

1 TRABAJO EN ESCALERAS Todo trabajo que se realice a una altura de 1.80 m o más, por encima o debajo del nivel de piso y en lugares donde no existen plataformas permanentes protegidas en todos sus lados con barandas o pasamanos, es un trabajo en altura. Se analiza en sitio lo siguiente: condiciones físico locativas, puntos de anclaje, atrapamiento entre nudos de estructuras, manipulación de equipos, herramientas o elementos en mantenimiento, posibilidad de caídas, golpes, partes agudas de las estructuras expuestas, temperaturas.

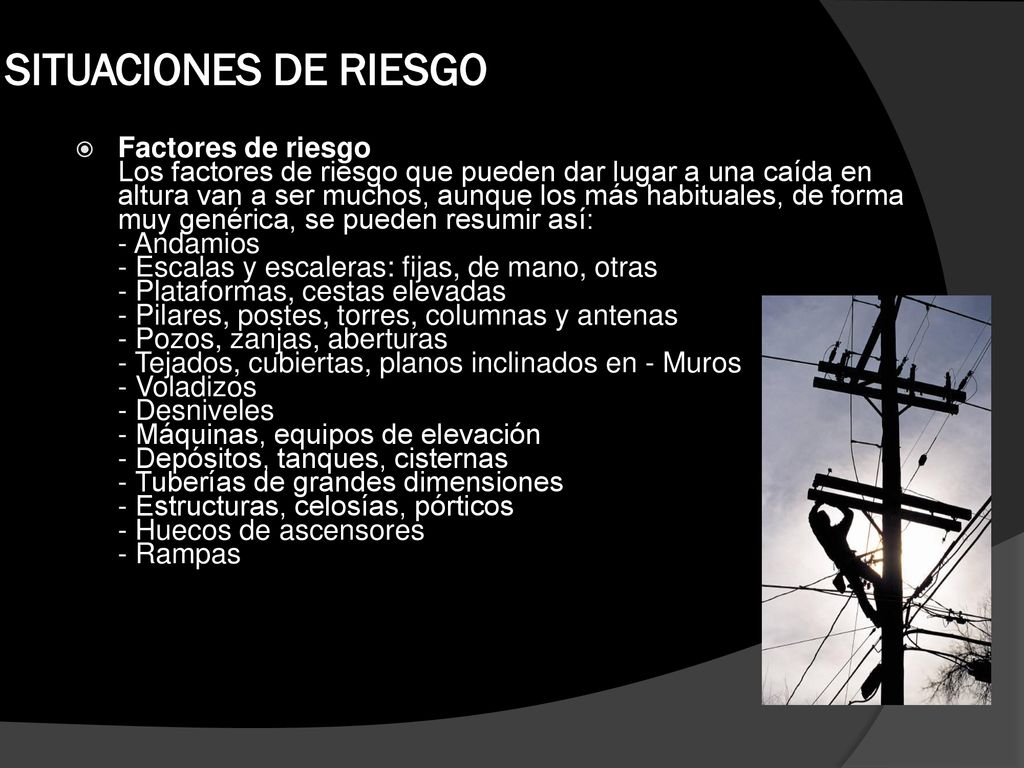

2 SITUACIONES DE RIESGO Factores de riesgo Los factores de riesgo que pueden dar lugar a una caída en altura van a ser muchos, aunque los más habituales, de forma muy genérica, se pueden resumir así: - Andamios - Escalas y escaleras: fijas, de mano, otras - Plataformas, cestas elevadas - Pilares, postes, torres, columnas y antenas - Pozos, zanjas, aberturas - Tejados, cubiertas, planos inclinados en - Muros - Voladizos - Desniveles - Máquinas, equipos de elevación - Depósitos, tanques, cisternas - Tuberías de grandes dimensiones - Estructuras, celosías, pórticos - Huecos de ascensores - Rampas

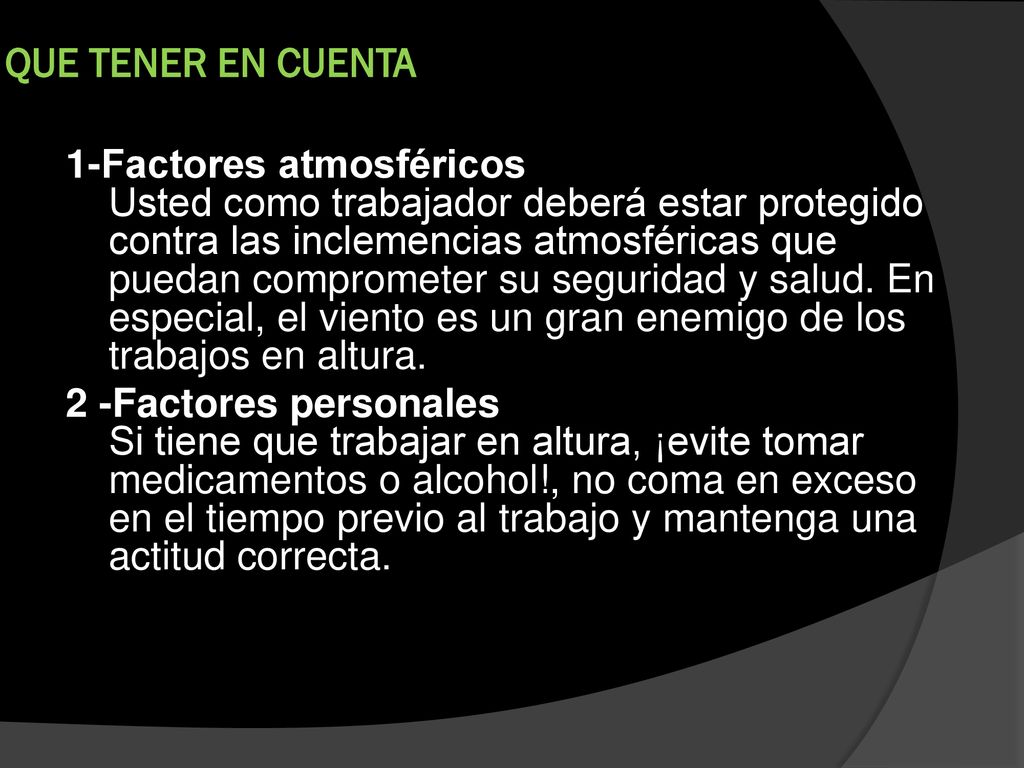

3 QUE TENER EN CUENTA 1-Factores atmosféricos Usted como trabajador deberá estar protegido contra las inclemencias atmosféricas que puedan comprometer su seguridad y salud. En especial, el viento es un gran enemigo de los trabajos en altura. 2 -Factores personales Si tiene que trabajar en altura, ¡evite tomar medicamentos o alcohol!, no coma en exceso en el tiempo previo al trabajo y mantenga una actitud correcta.

4 3- Factores biológicos 4- Factores químicos 5- Factores físicos

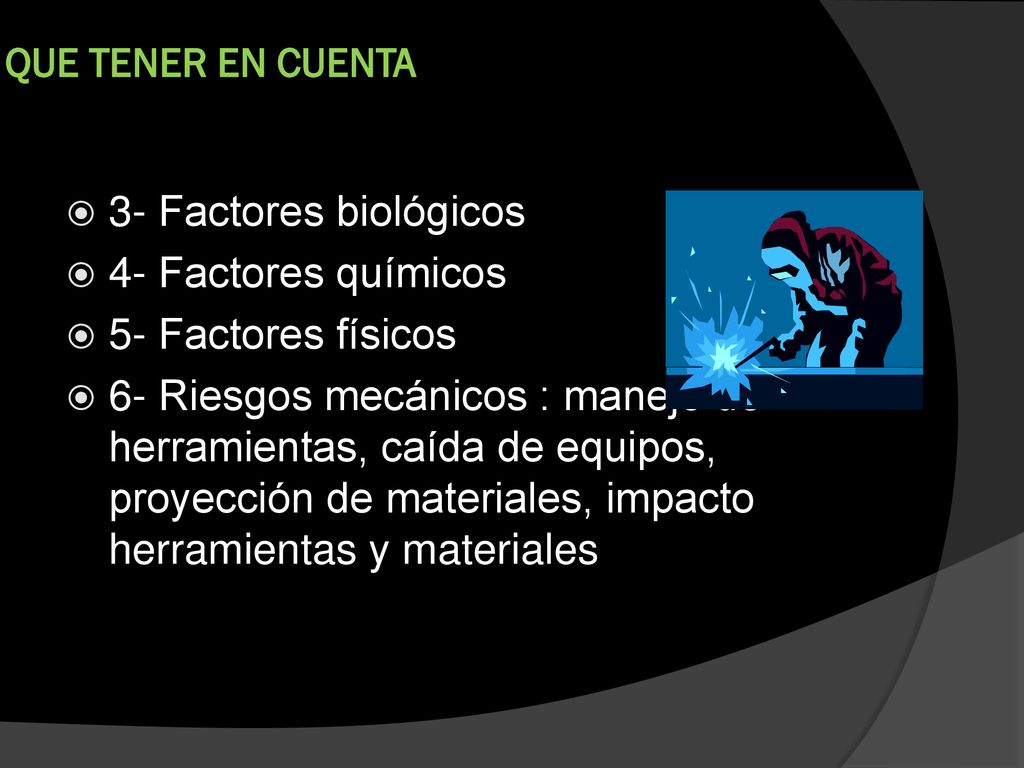

QUE TENER EN CUENTA 3- Factores biológicos 4- Factores químicos 5- Factores físicos 6- Riesgos mecánicos : manejo de herramientas, caída de equipos, proyección de materiales, impacto herramientas y materiales

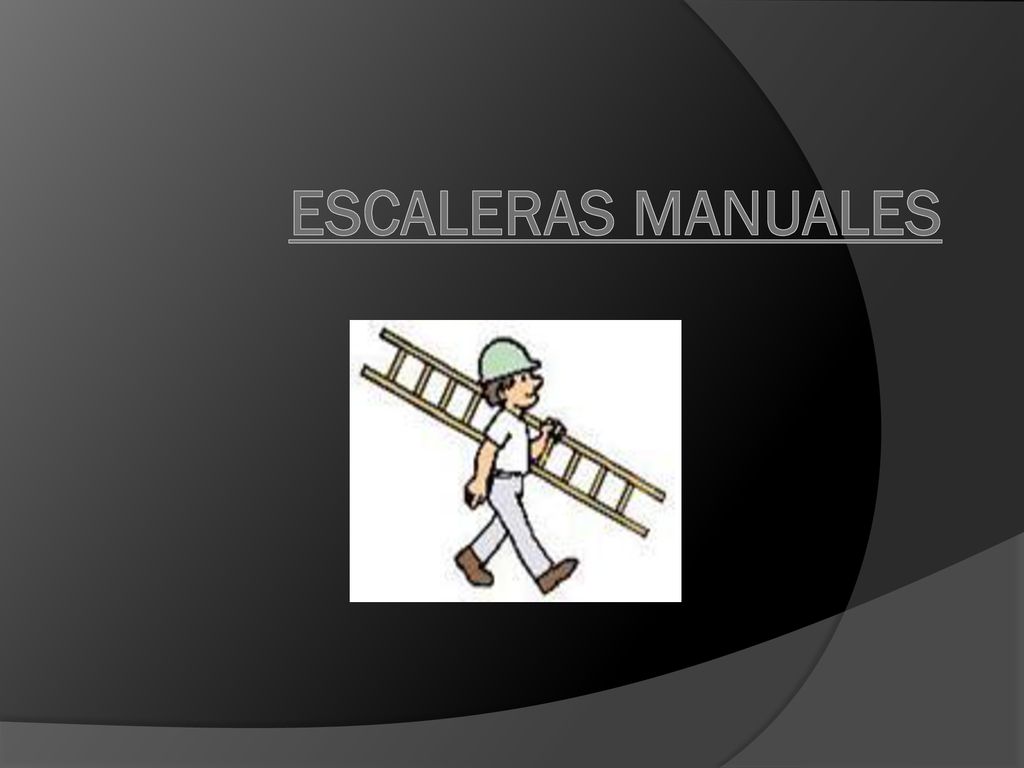

5 ESCALERAS MANUALES

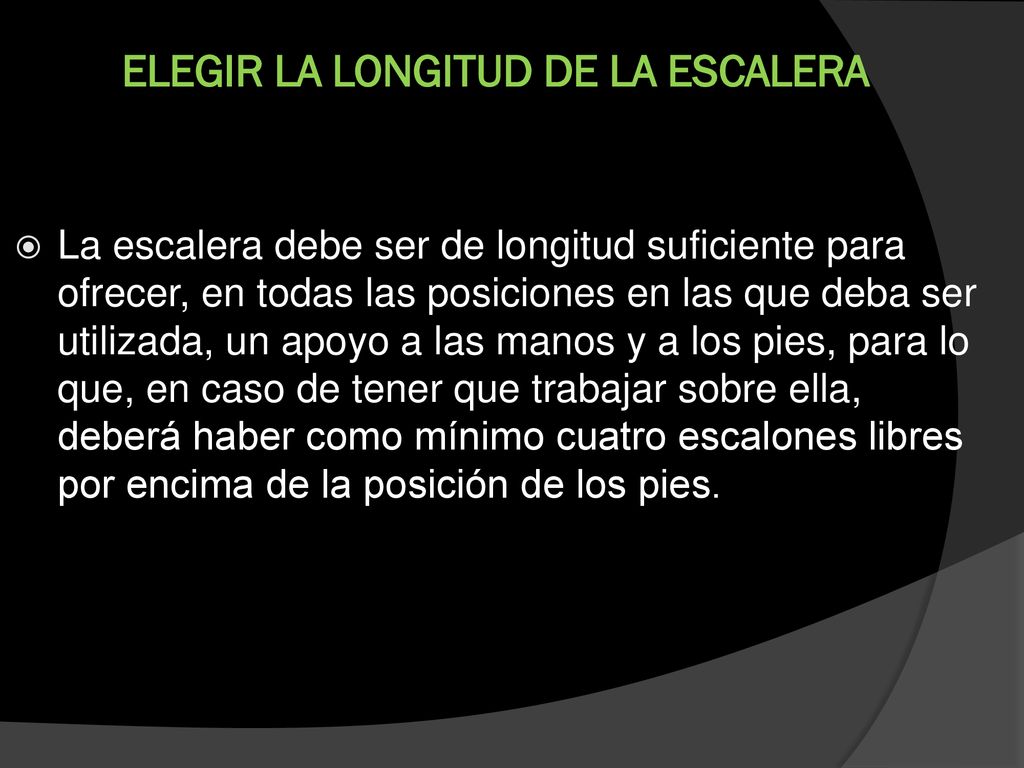

6 ELEGIR LA LONGITUD DE LA ESCALERA
La escalera debe ser de longitud suficiente para ofrecer, en todas las posiciones en las que deba ser utilizada, un apoyo a las manos y a los pies, para lo que, en caso de tener que trabajar sobre ella, deberá haber como mínimo cuatro escalones libres por encima de la posición de los pies.

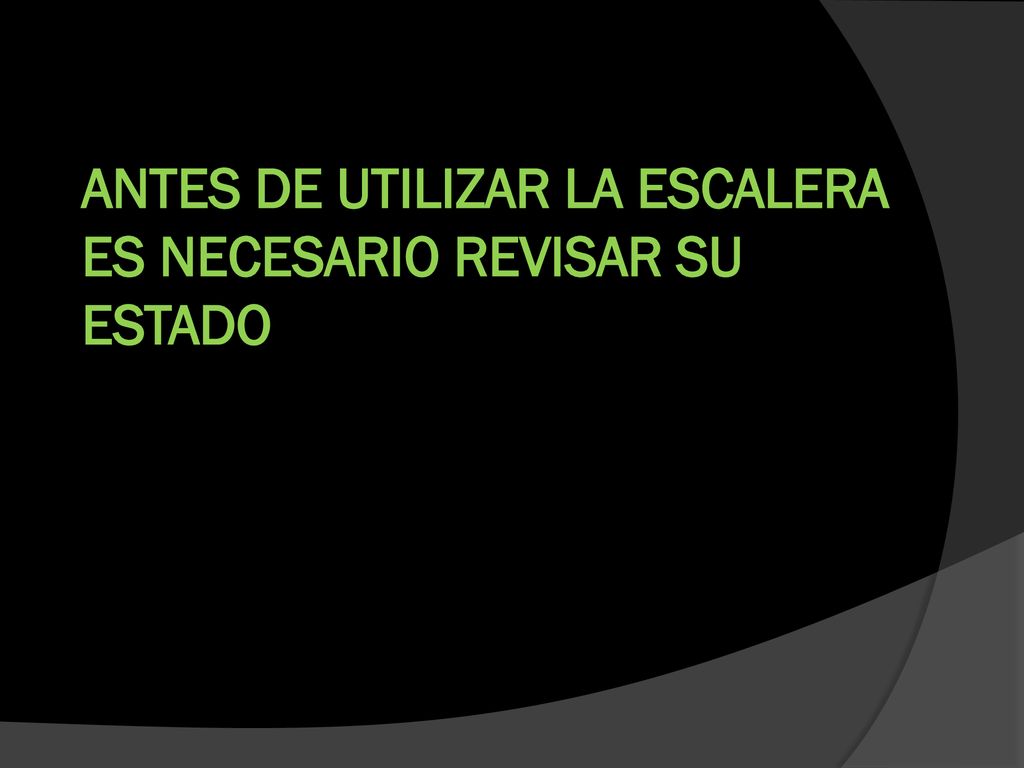

7 ANTES DE UTILIZAR LA ESCALERA ES NECESARIO REVISAR SU ESTADO

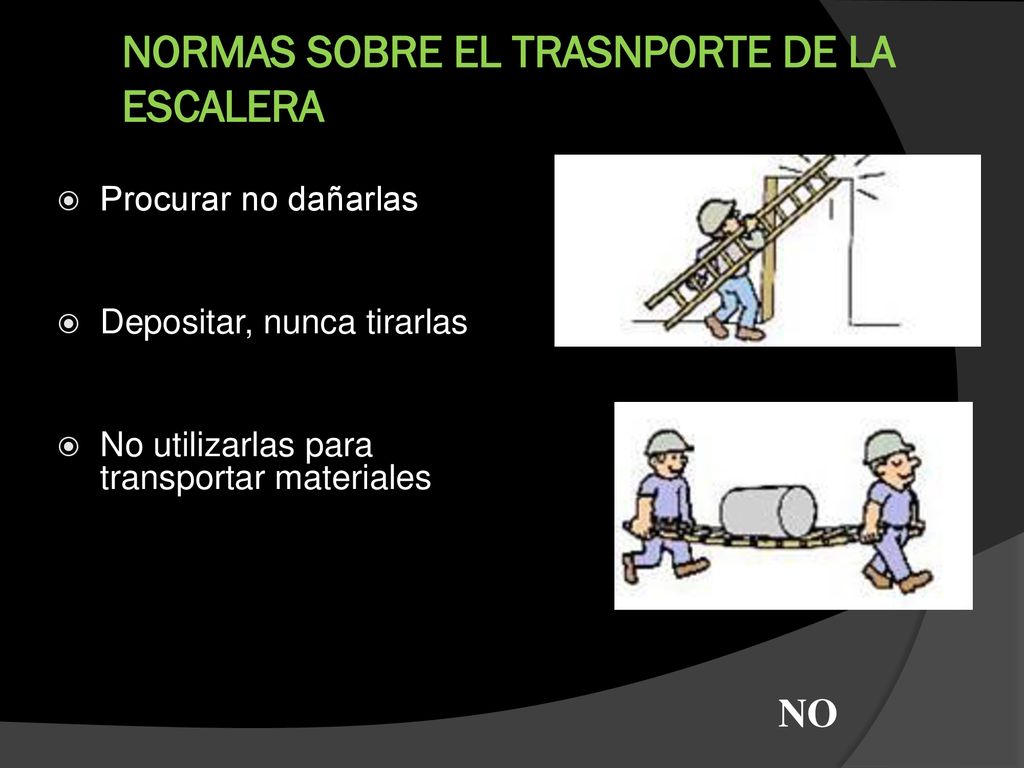

8 NORMAS SOBRE EL TRASNPORTE DE LA ESCALERA
Procurar no dañarlas Depositar, nunca tirarlas No utilizarlas para transportar materiales NO NO

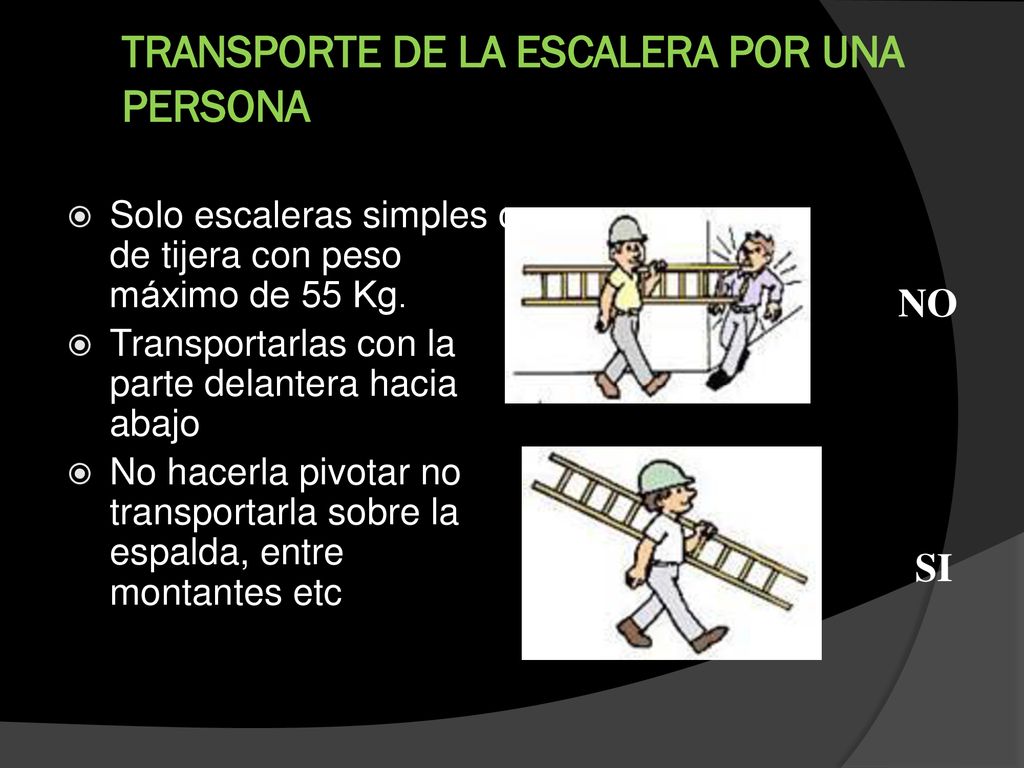

9 TRANSPORTE DE LA ESCALERA POR UNA PERSONA
Solo escaleras simples o de tijera con peso máximo de 55 Kg. Transportarlas con la parte delantera hacia abajo No hacerla pivotar no transportarla sobre la espalda, entre montantes etc NO SI

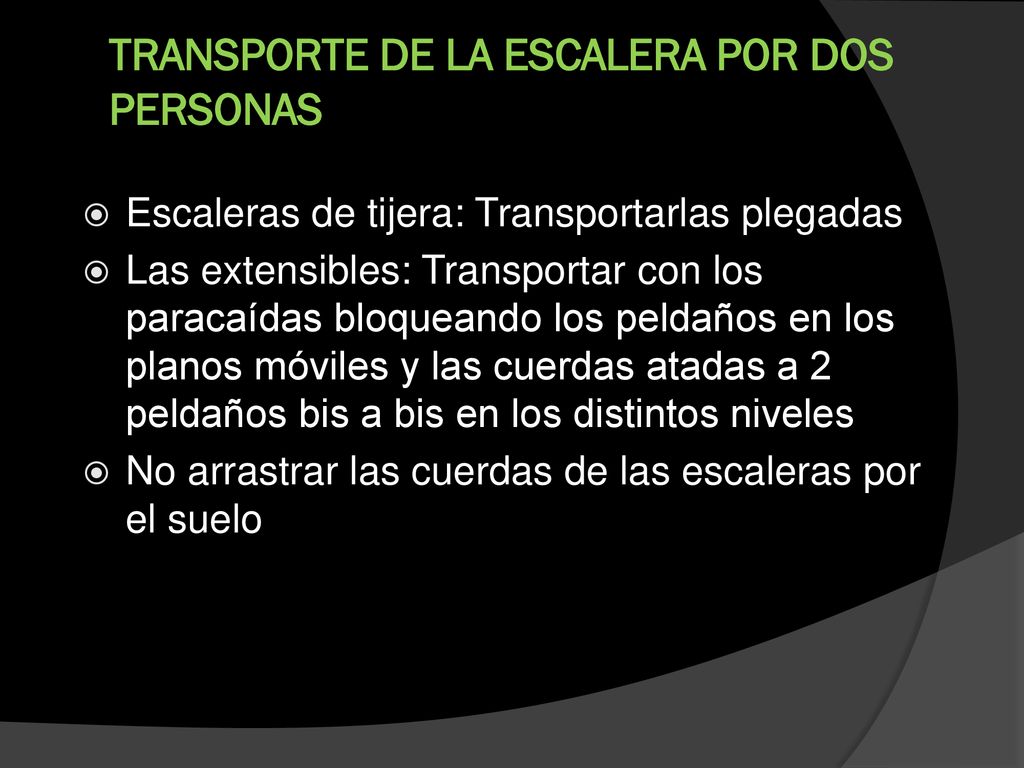

10 TRANSPORTE DE LA ESCALERA POR DOS PERSONAS
Escaleras de tijera: Transportarlas plegadas Las extensibles: Transportar con los paracaídas bloqueando los peldaños en los planos móviles y las cuerdas atadas a 2 peldaños bis a bis en los distintos niveles No arrastrar las cuerdas de las escaleras por el suelo

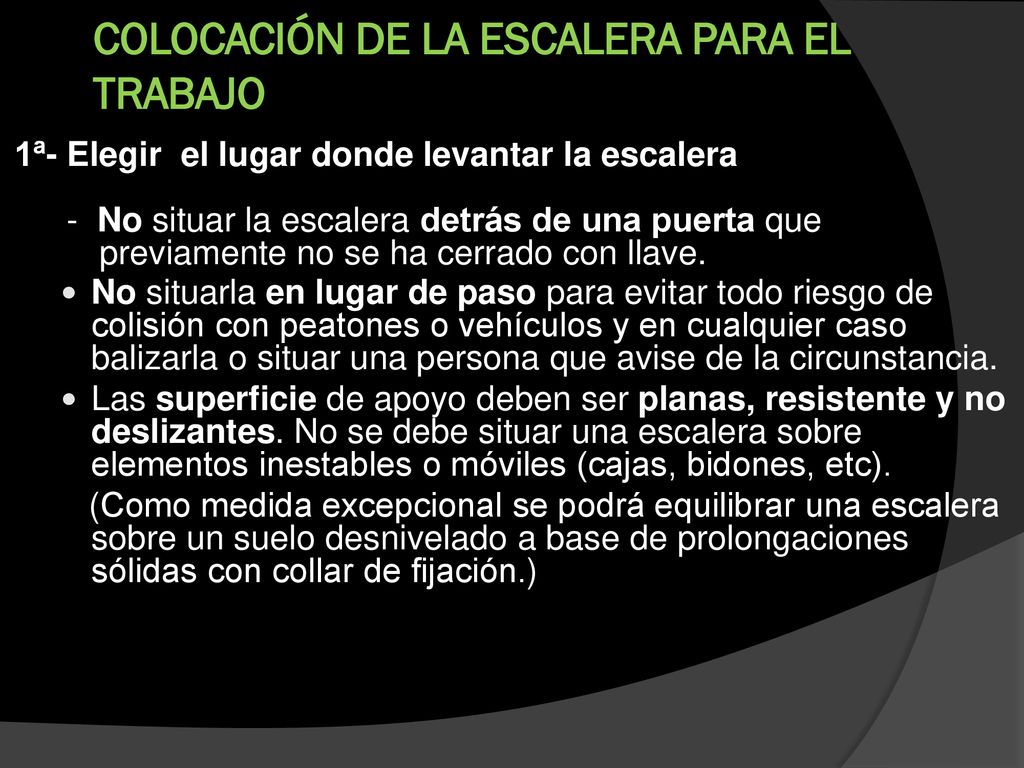

11 COLOCACIÓN DE LA ESCALERA PARA EL TRABAJO
1ª- Elegir el lugar donde levantar la escalera - No situar la escalera detrás de una puerta que previamente no se ha cerrado con llave. No situarla en lugar de paso para evitar todo riesgo de colisión con peatones o vehículos y en cualquier caso balizarla o situar una persona que avise de la circunstancia. Las superficie de apoyo deben ser planas, resistente y no deslizantes. No se debe situar una escalera sobre elementos inestables o móviles (cajas, bidones, etc). (Como medida excepcional se podrá equilibrar una escalera sobre un suelo desnivelado a base de prolongaciones sólidas con collar de fijación.)

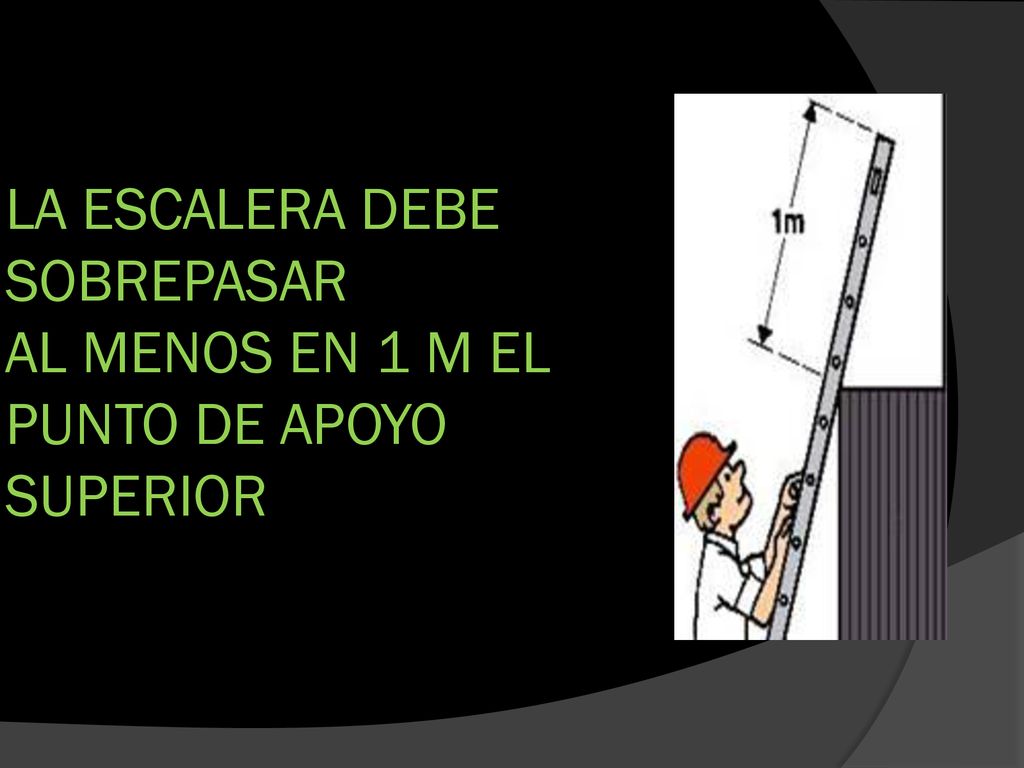

12 LA ESCALERA DEBE SOBREPASAR AL MENOS EN 1 M EL PUNTO DE APOYO SUPERIOR

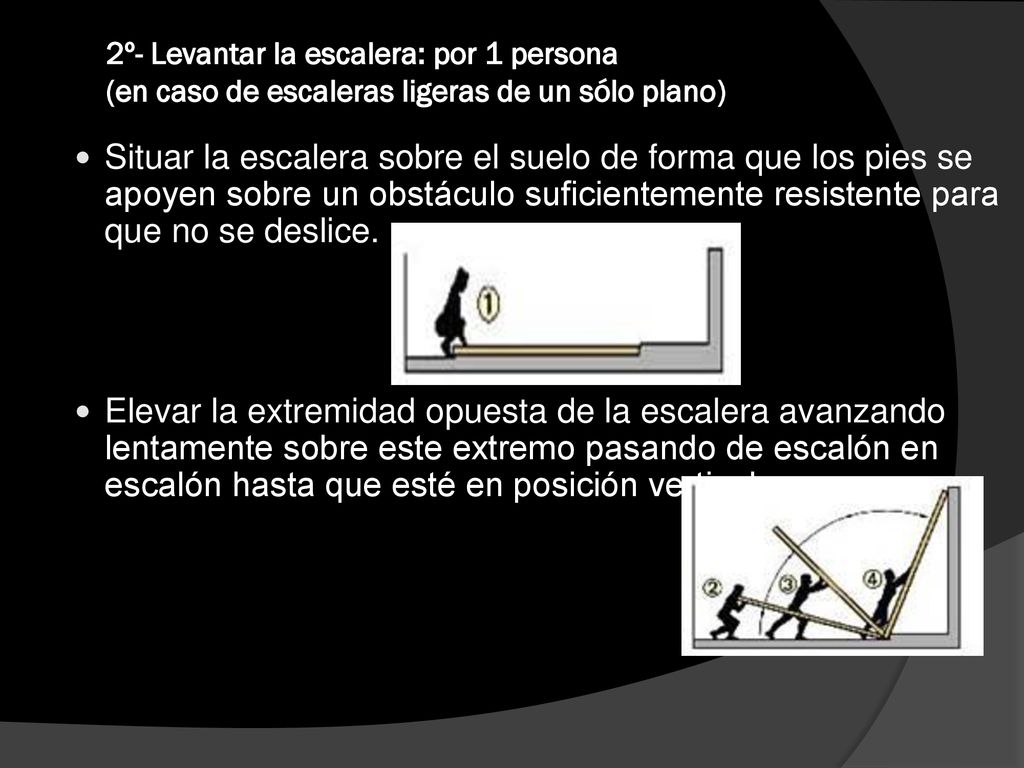

13 2º- Levantar la escalera: por 1 persona (en caso de escaleras ligeras de un sólo plano)
Situar la escalera sobre el suelo de forma que los pies se apoyen sobre un obstáculo suficientemente resistente para que no se deslice. Elevar la extremidad opuesta de la escalera avanzando lentamente sobre este extremo pasando de escalón en escalón hasta que esté en posición vertical.

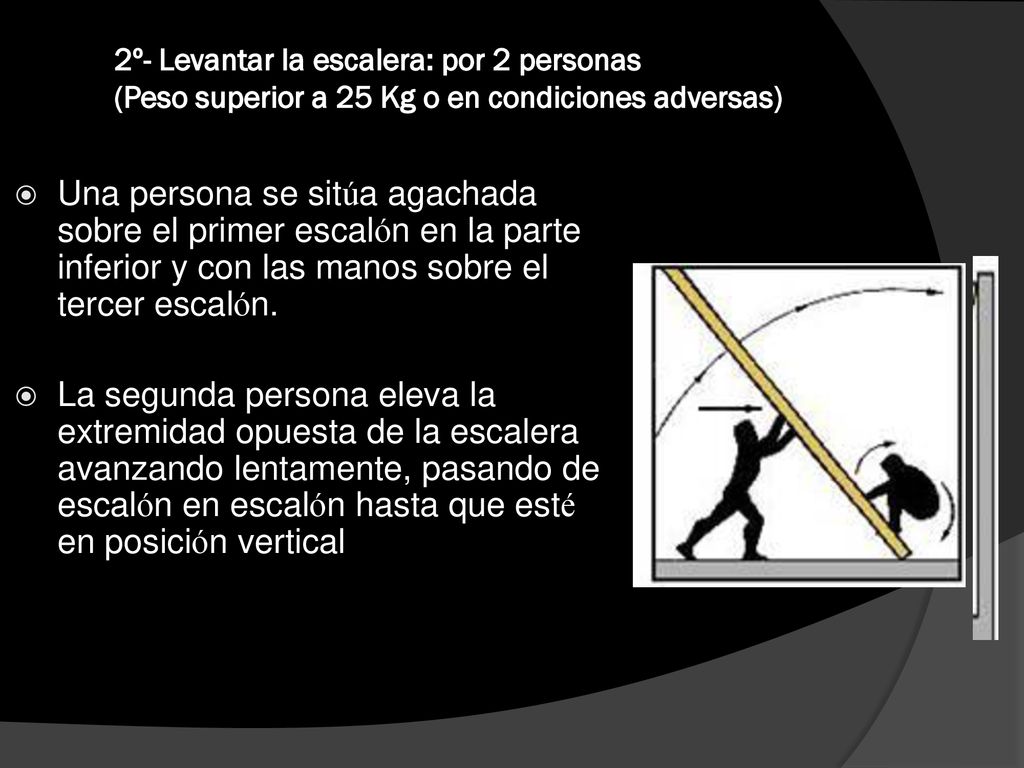

14 2º- Levantar la escalera: por 2 personas (Peso superior a 25 Kg o en condiciones adversas)
Una persona se sitúa agachada sobre el primer escalón en la parte inferior y con las manos sobre el tercer escalón. La segunda persona eleva la extremidad opuesta de la escalera avanzando lentamente, pasando de escalón en escalón hasta que esté en posición vertical

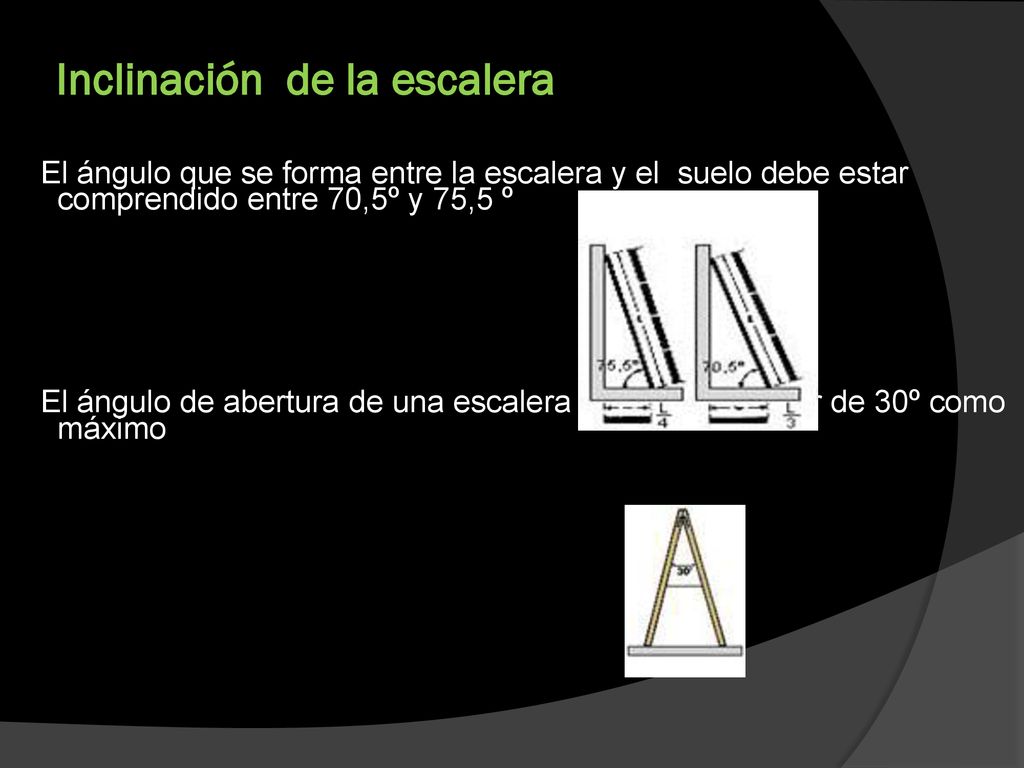

15 Inclinación de la escalera
El ángulo que se forma entre la escalera y el suelo debe estar comprendido entre 70,5º y 75,5 º El ángulo de abertura de una escalera de tijera debe ser de 30º como máximo

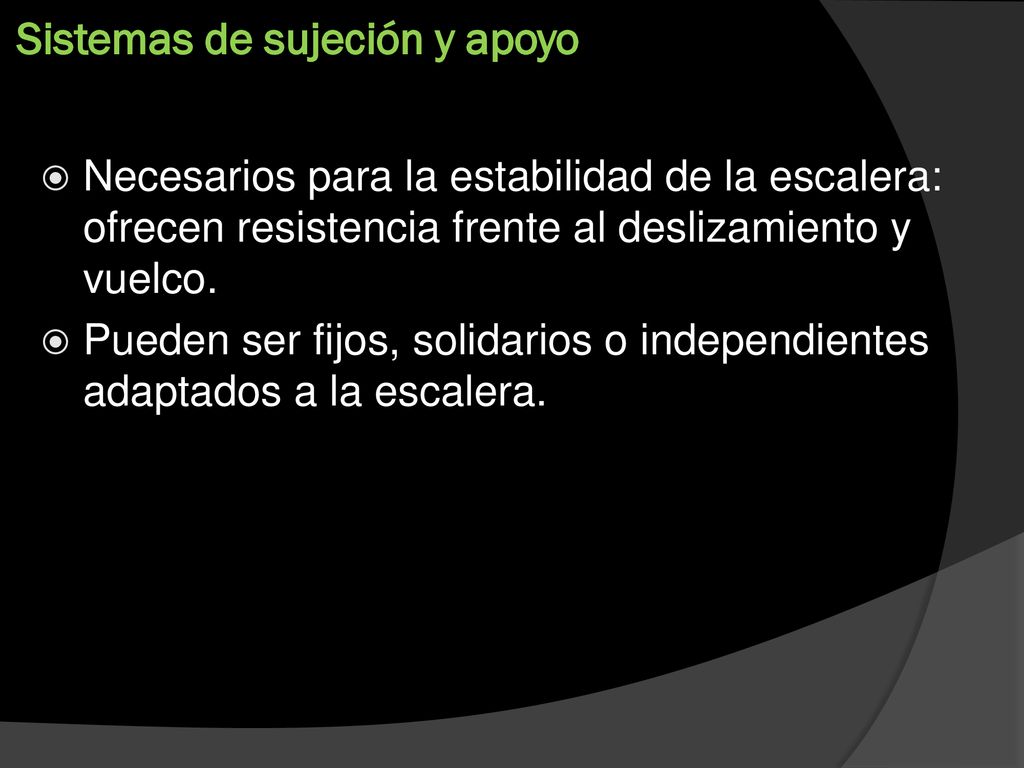

16 Sistemas de sujeción y apoyo
Necesarios para la estabilidad de la escalera: ofrecen resistencia frente al deslizamiento y vuelco. Pueden ser fijos, solidarios o independientes adaptados a la escalera.

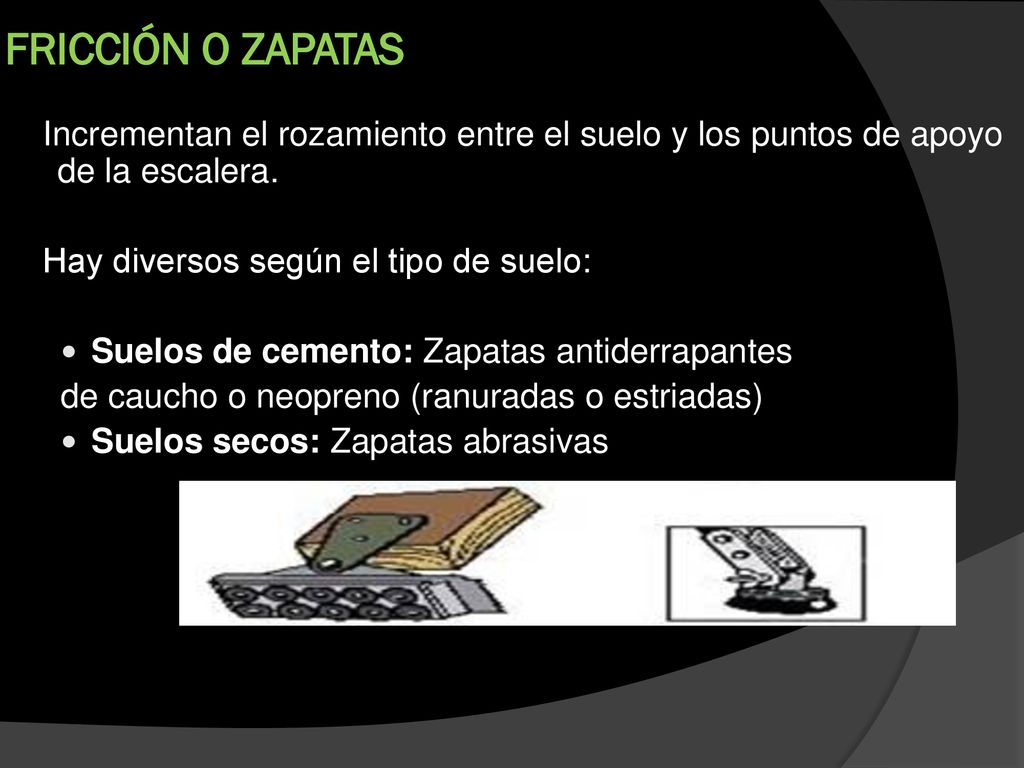

17 FRICCIÓN O ZAPATAS Incrementan el rozamiento entre el suelo y los puntos de apoyo de la escalera. Hay diversos según el tipo de suelo: Suelos de cemento: Zapatas antiderrapantes de caucho o neopreno (ranuradas o estriadas) Suelos secos: Zapatas abrasivas

18 Permiten enlazar la escalera al punto de apoyo dándole inmovilidad

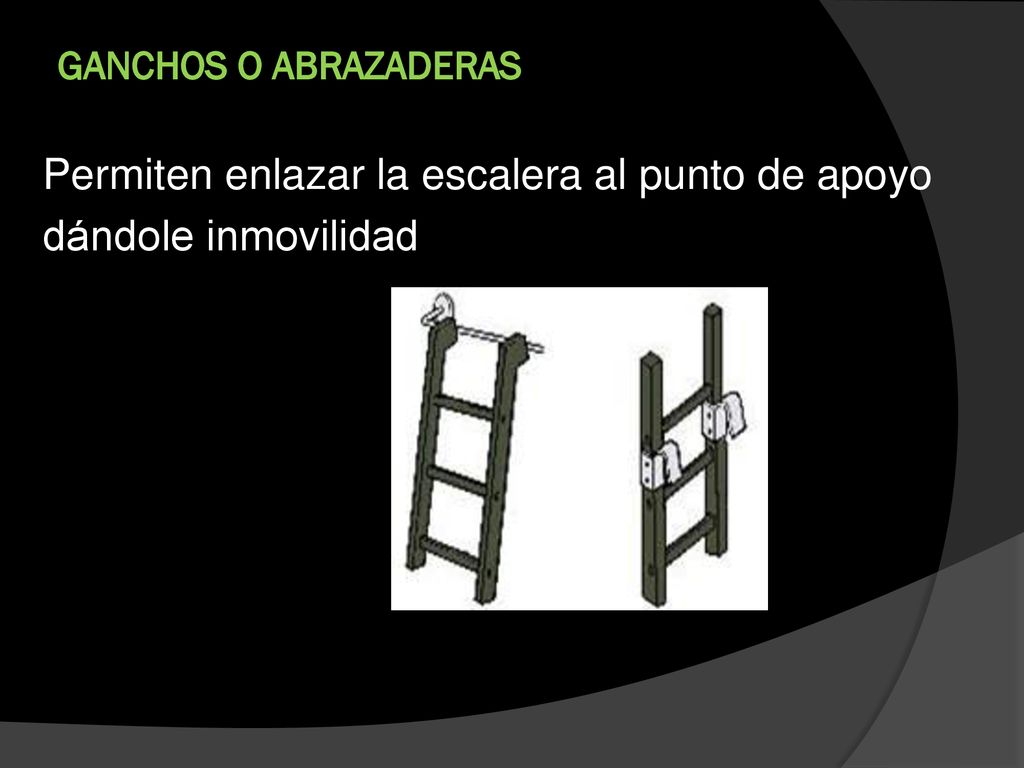

GANCHOS O ABRAZADERAS Permiten enlazar la escalera al punto de apoyo dándole inmovilidad

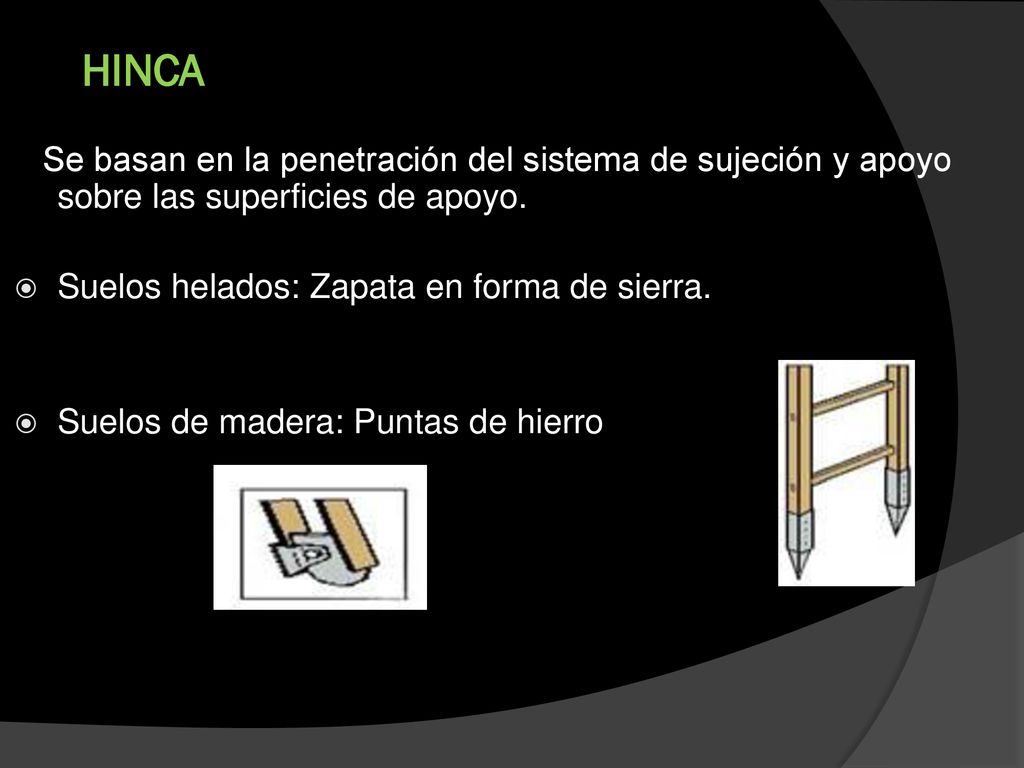

19 HINCA Se basan en la penetración del sistema de sujeción y apoyo sobre las superficies de apoyo. Suelos helados: Zapata en forma de sierra. Suelos de madera: Puntas de hierro

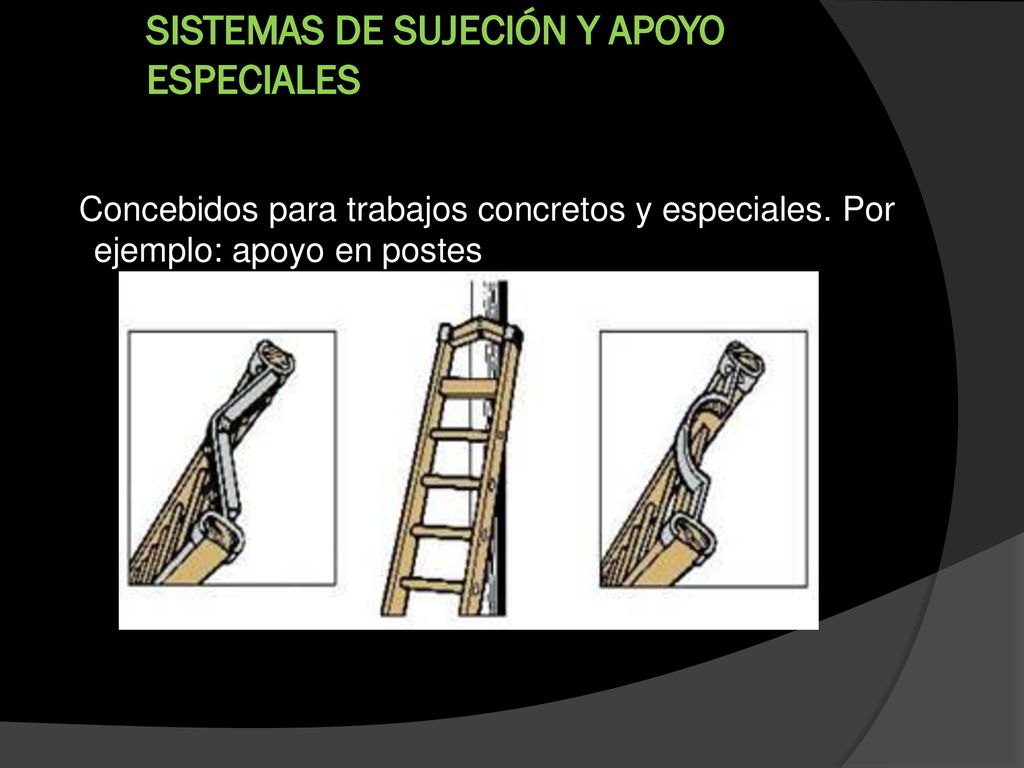

20 SISTEMAS DE SUJECIÓN Y APOYO ESPECIALES
Concebidos para trabajos concretos y especiales. Por ejemplo: apoyo en postes

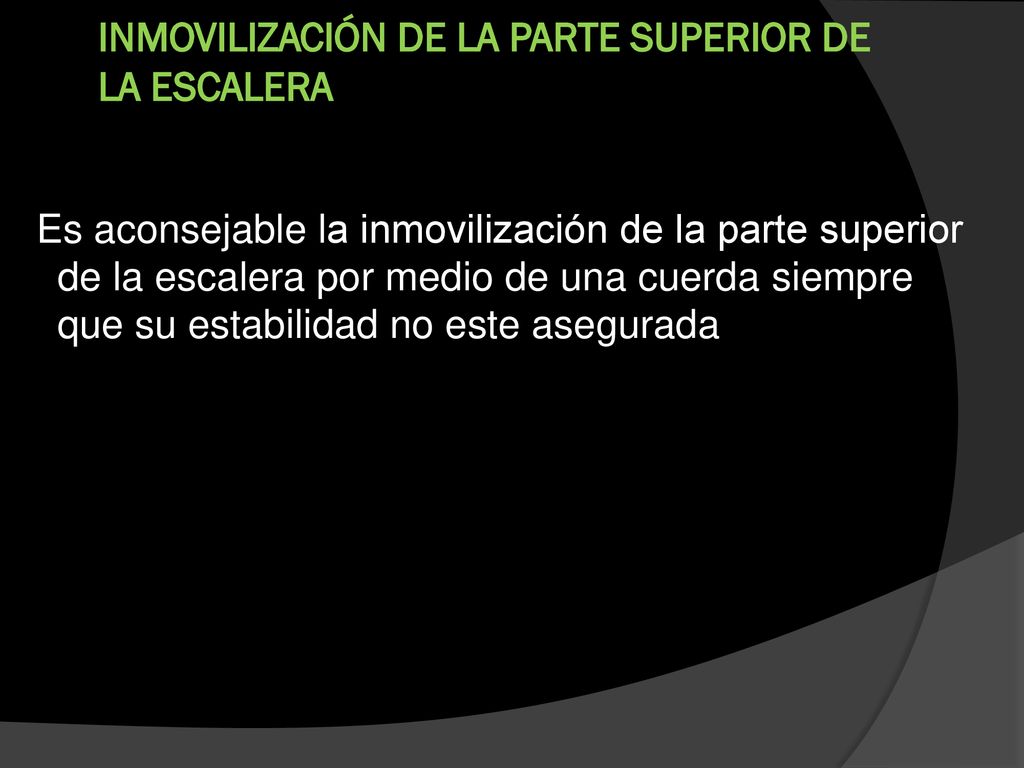

21 INMOVILIZACIÓN DE LA PARTE SUPERIOR DE LA ESCALERA
Es aconsejable la inmovilización de la parte superior de la escalera por medio de una cuerda siempre que su estabilidad no este asegurada

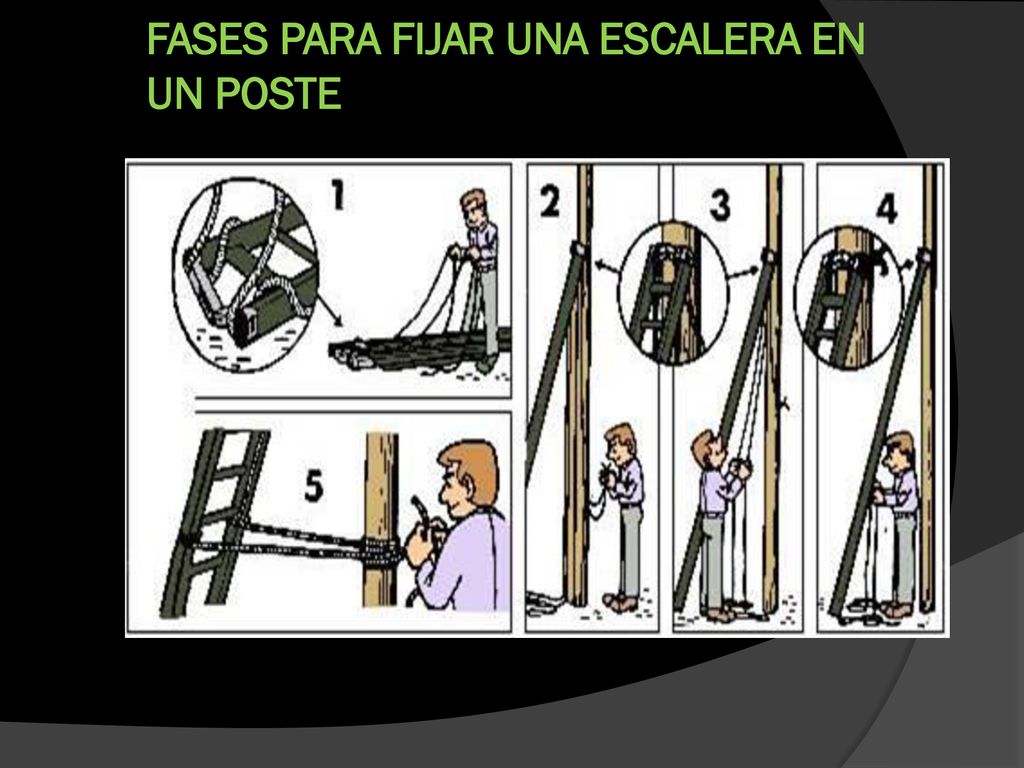

22 FASES PARA FIJAR UNA ESCALERA EN UN POSTE

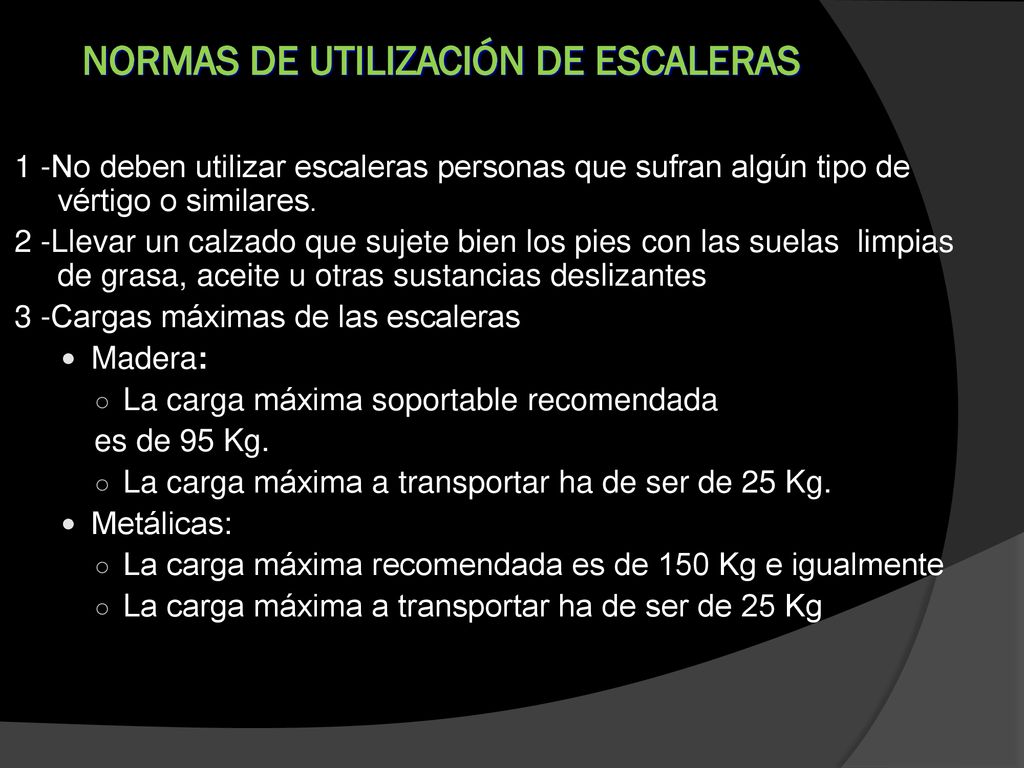

23 NORMAS DE UTILIZACIÓN DE ESCALERAS
1 -No deben utilizar escaleras personas que sufran algún tipo de vértigo o similares. 2 -Llevar un calzado que sujete bien los pies con las suelas limpias de grasa, aceite u otras sustancias deslizantes 3 -Cargas máximas de las escaleras Madera: La carga máxima soportable recomendada es de 95 Kg. La carga máxima a transportar ha de ser de 25 Kg. Metálicas: La carga máxima recomendada es de 150 Kg e igualmente La carga máxima a transportar ha de ser de 25 Kg

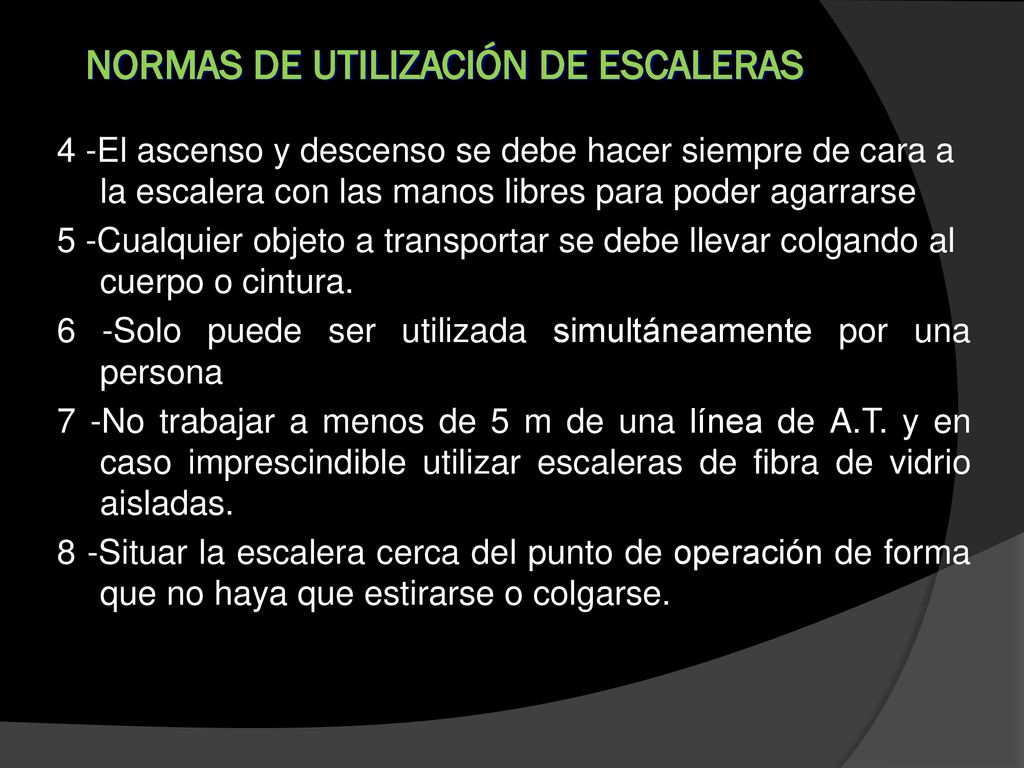

24 NORMAS DE UTILIZACIÓN DE ESCALERAS
4 -El ascenso y descenso se debe hacer siempre de cara a la escalera con las manos libres para poder agarrarse 5 -Cualquier objeto a transportar se debe llevar colgando al cuerpo o cintura. 6 -Solo puede ser utilizada simultáneamente por una persona 7 -No trabajar a menos de 5 m de una línea de A.T. y en caso imprescindible utilizar escaleras de fibra de vidrio aisladas. 8 -Situar la escalera cerca del punto de operación de forma que no haya que estirarse o colgarse.

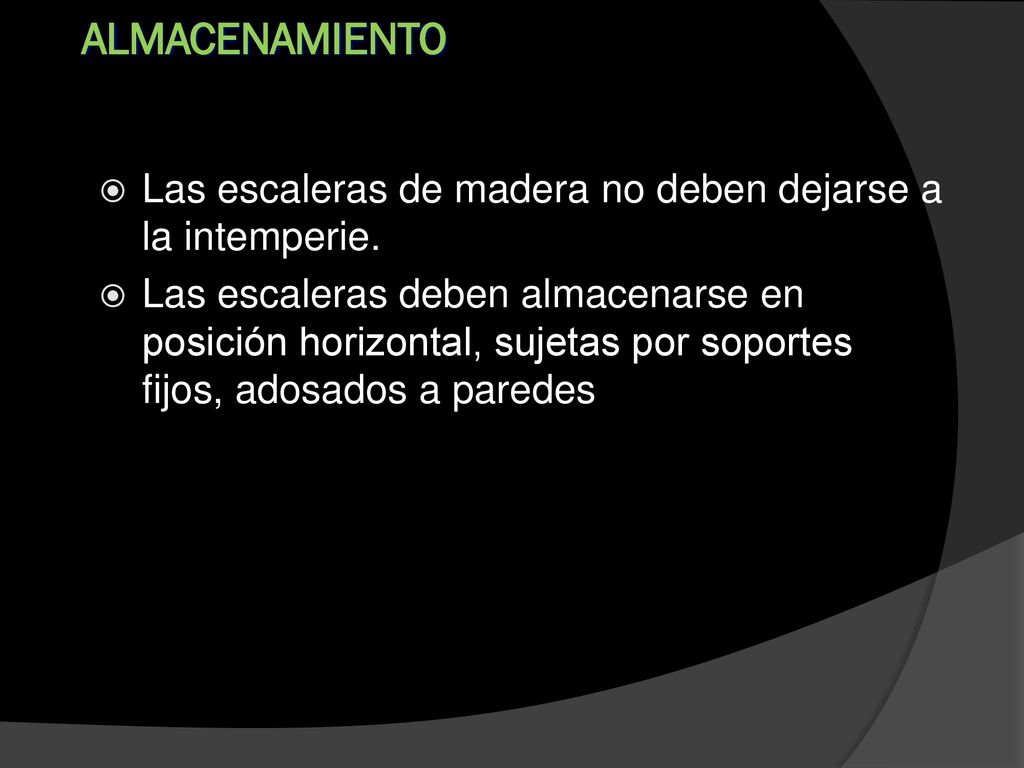

25 ALMACENAMIENTO Las escaleras de madera no deben dejarse a la intemperie. Las escaleras deben almacenarse en posición horizontal, sujetas por soportes fijos, adosados a paredes

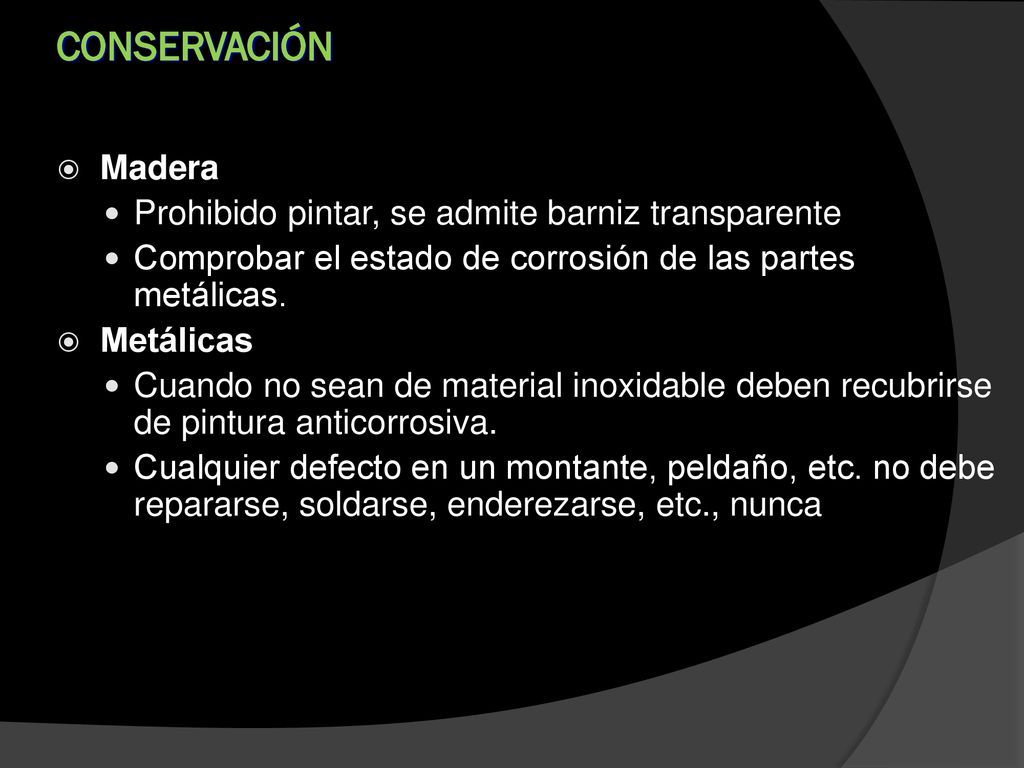

26 CONSERVACIÓN Madera Prohibido pintar, se admite barniz transparente
Comprobar el estado de corrosión de las partes metálicas. Metálicas Cuando no sean de material inoxidable deben recubrirse de pintura anticorrosiva. Cualquier defecto en un montante, peldaño, etc. no debe repararse, soldarse, enderezarse, etc., nunca

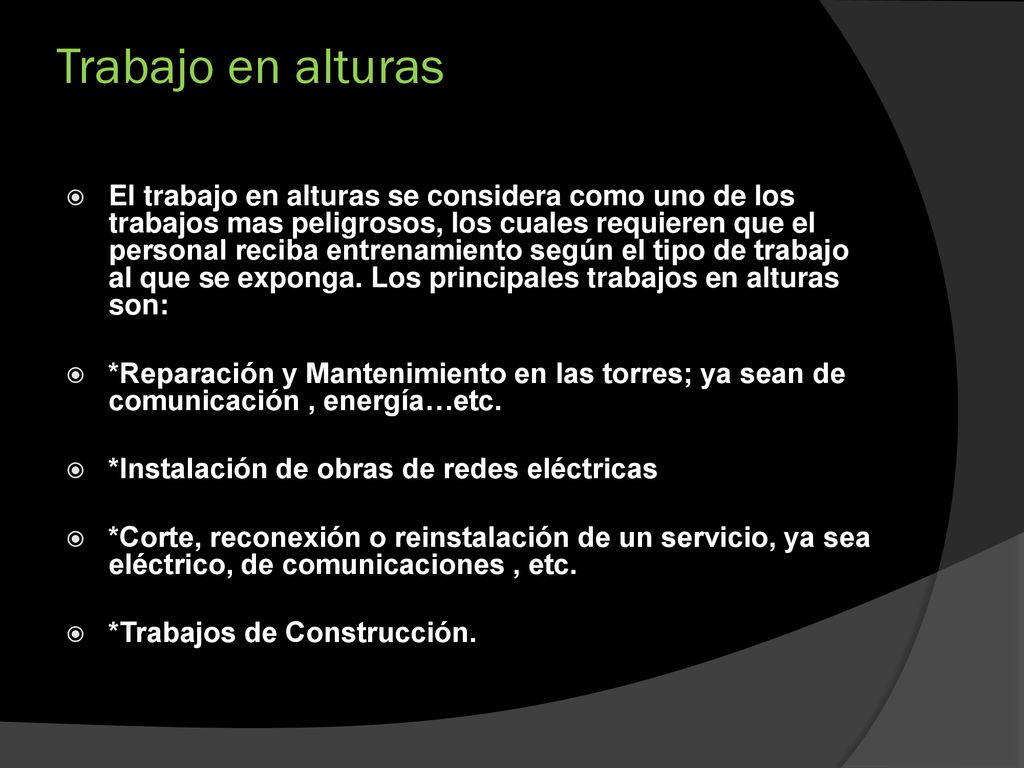

27 Trabajo en alturas El trabajo en alturas se considera como uno de los trabajos mas peligrosos, los cuales requieren que el personal reciba entrenamiento según el tipo de trabajo al que se exponga. Los principales trabajos en alturas son: *Reparación y Mantenimiento en las torres; ya sean de comunicación , energía…etc. *Instalación de obras de redes eléctricas *Corte, reconexión o reinstalación de un servicio, ya sea eléctrico, de comunicaciones , etc. *Trabajos de Construcción.

28 Precauciones y normatividad
Las principales medidas de precauciones en el trabajo en alturas son: * Capacitar, entrenar al personal en el área al que se desempeñara el trabajo en alturas, informando todos lo factores de riesgo a los que se ven expuestos; el uso adecuado de los equipos . *El trabajador debe ser sometido a una serie de exámenes médicos. *Utilizar el sistema anticaídas y de protección personal. *No usar el tubo PVC como puntos fijos o de agarre. *Aislar la zona de trabajo. *Determinar el punto de anclaje. *Realizar los trabajos en horas diurnas y nunca lloviendo.

29 Trabajo en alturas con andamios
Las precauciones para este tipo de trabajo son: Seleccionar el andamio adecuado. Inspeccionar el andamio. Limpiar la zona de trabajo. Fijar el andamio a una zona de apoyo seguro. Los postes o los andamios deben estar bien fijos al suelo. Verificar que el andamio no haga contacto con ninguna red eléctrica. El espacio del piso y la altura deberá ser suficiente para permitir el movimiento del trabajador.

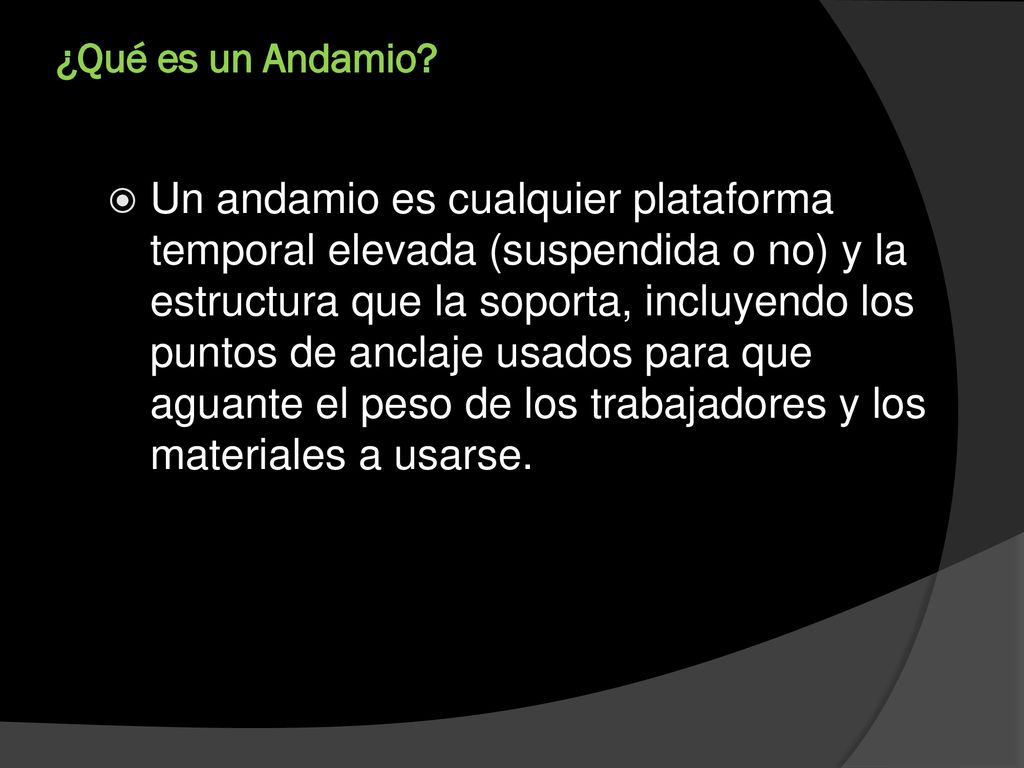

30 ¿Qué es un Andamio? Un andamio es cualquier plataforma temporal elevada (suspendida o no) y la estructura que la soporta, incluyendo los puntos de anclaje usados para que aguante el peso de los trabajadores y los materiales a usarse.

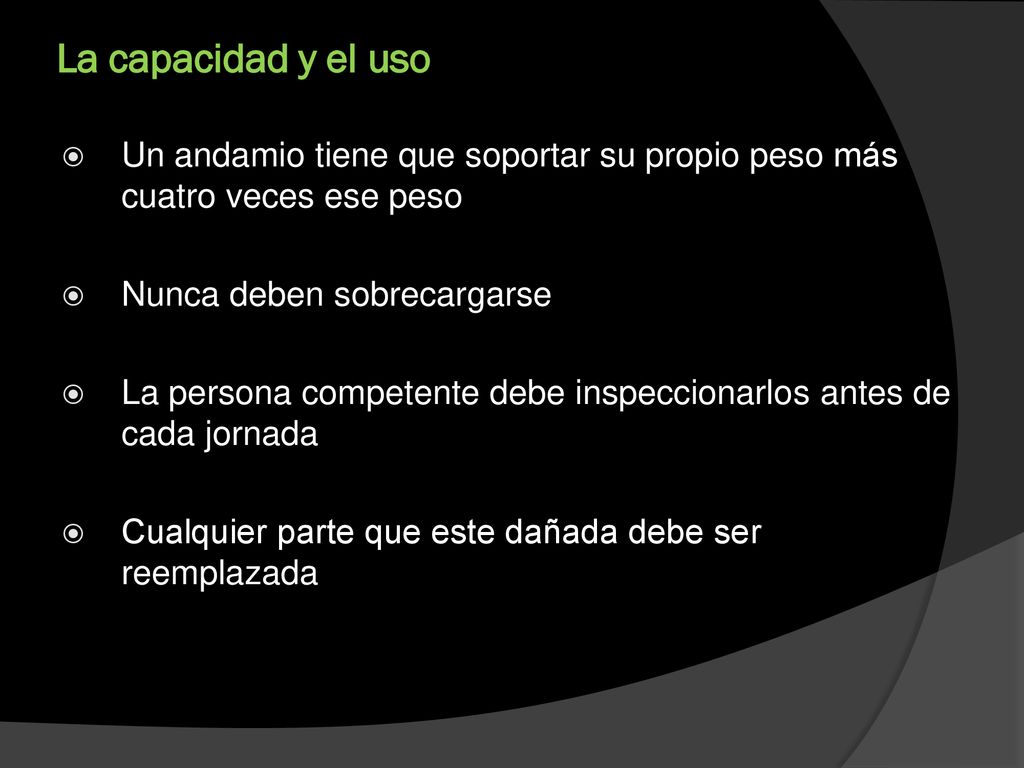

31 La capacidad y el uso Un andamio tiene que soportar su propio peso más cuatro veces ese peso Nunca deben sobrecargarse La persona competente debe inspeccionarlos antes de cada jornada Cualquier parte que este dañada debe ser reemplazada

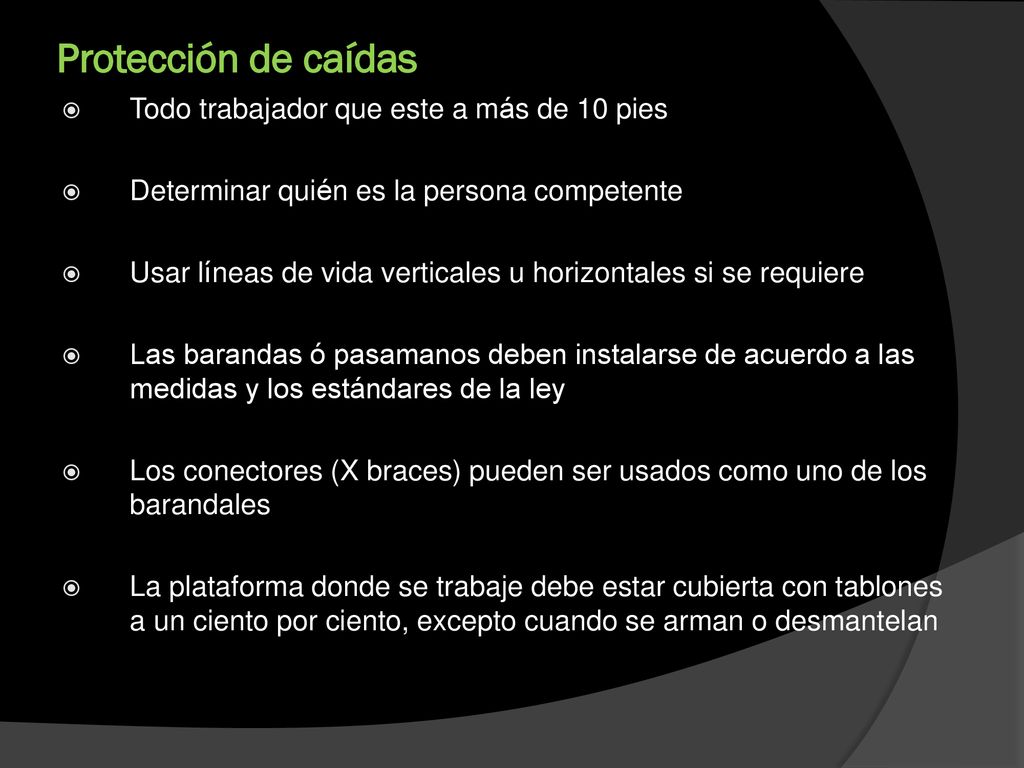

32 Protección de caídas Todo trabajador que este a más de 10 pies
Determinar quién es la persona competente Usar líneas de vida verticales u horizontales si se requiere Las barandas ó pasamanos deben instalarse de acuerdo a las medidas y los estándares de la ley Los conectores (X braces) pueden ser usados como uno de los barandales La plataforma donde se trabaje debe estar cubierta con tablones a un ciento por ciento, excepto cuando se arman o desmantelan

33 Velocidas de Caídas vs. Tiempo de Reacción
En 1 segundo su cuerpo caerá 16 pies (4.8 mts.) Un buen tiempo de reacción del cuerpo = 0.5 segundos La distancia que recorre en 0.2 segundos = 4 pies (1.21 mts ) El tiempo que tomas para reaccionar, su cuerpo estará 6½ pies o 2 mts. debajo del área donde usted estaba parado.

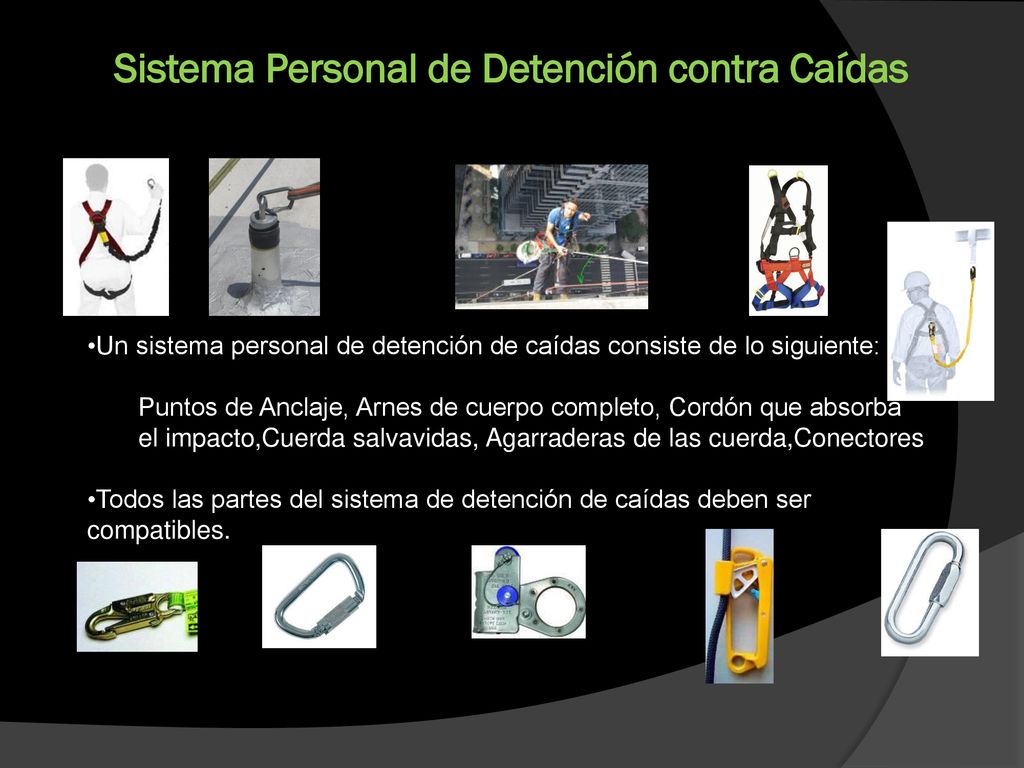

34 Sistema Personal de Detención contra Caídas
Un sistema personal de detención de caídas consiste de lo siguiente: Puntos de Anclaje, Arnes de cuerpo completo, Cordón que absorba el impacto,Cuerda salvavidas, Agarraderas de las cuerda,Conectores Todos las partes del sistema de detención de caídas deben ser compatibles.

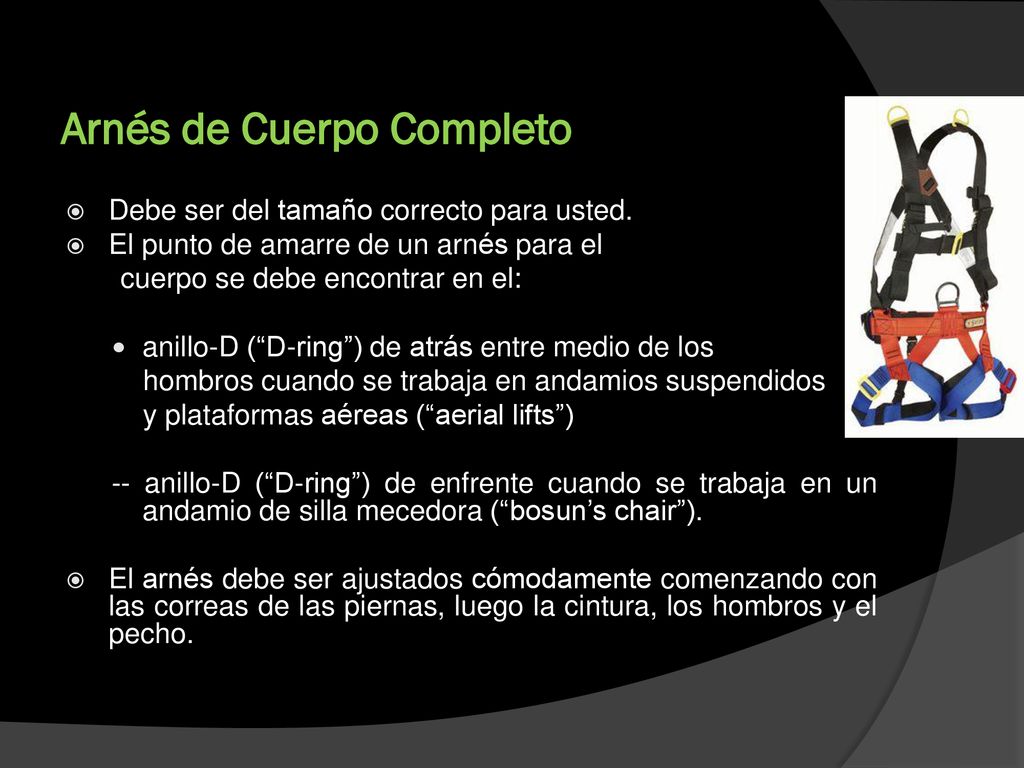

35 Arnés de Cuerpo Completo
Debe ser del tamaño correcto para usted. El punto de amarre de un arnés para el cuerpo se debe encontrar en el: anillo-D (“D-ring”) de atrás entre medio de los hombros cuando se trabaja en andamios suspendidos y plataformas aéreas (“aerial lifts”) -- anillo-D (“D-ring”) de enfrente cuando se trabaja en un andamio de silla mecedora (“bosun’s chair”). El arnés debe ser ajustados cómodamente comenzando con las correas de las piernas, luego la cintura, los hombros y el pecho.

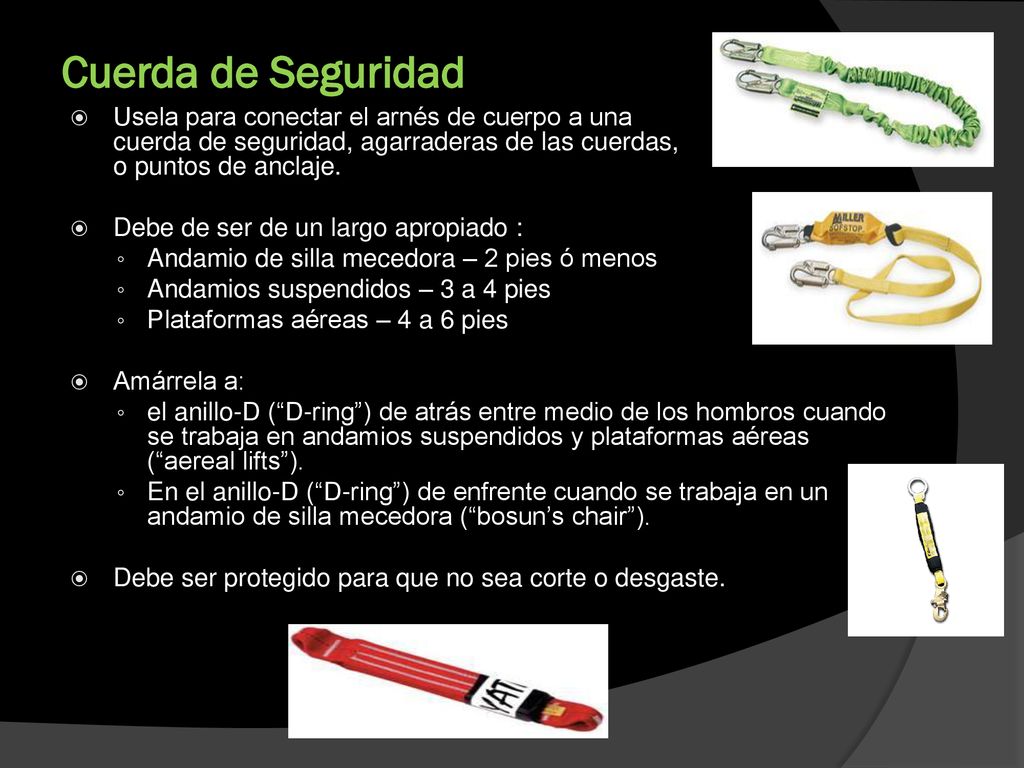

36 Cuerda de Seguridad Usela para conectar el arnés de cuerpo a una
cuerda de seguridad, agarraderas de las cuerdas, o puntos de anclaje. Debe de ser de un largo apropiado : Andamio de silla mecedora – 2 pies ó menos Andamios suspendidos – 3 a 4 pies Plataformas aéreas – 4 a 6 pies Amárrela a: el anillo-D (“D-ring”) de atrás entre medio de los hombros cuando se trabaja en andamios suspendidos y plataformas aéreas (“aereal lifts”). En el anillo-D (“D-ring”) de enfrente cuando se trabaja en un andamio de silla mecedora (“bosun’s chair”). Debe ser protegido para que no sea corte o desgaste.

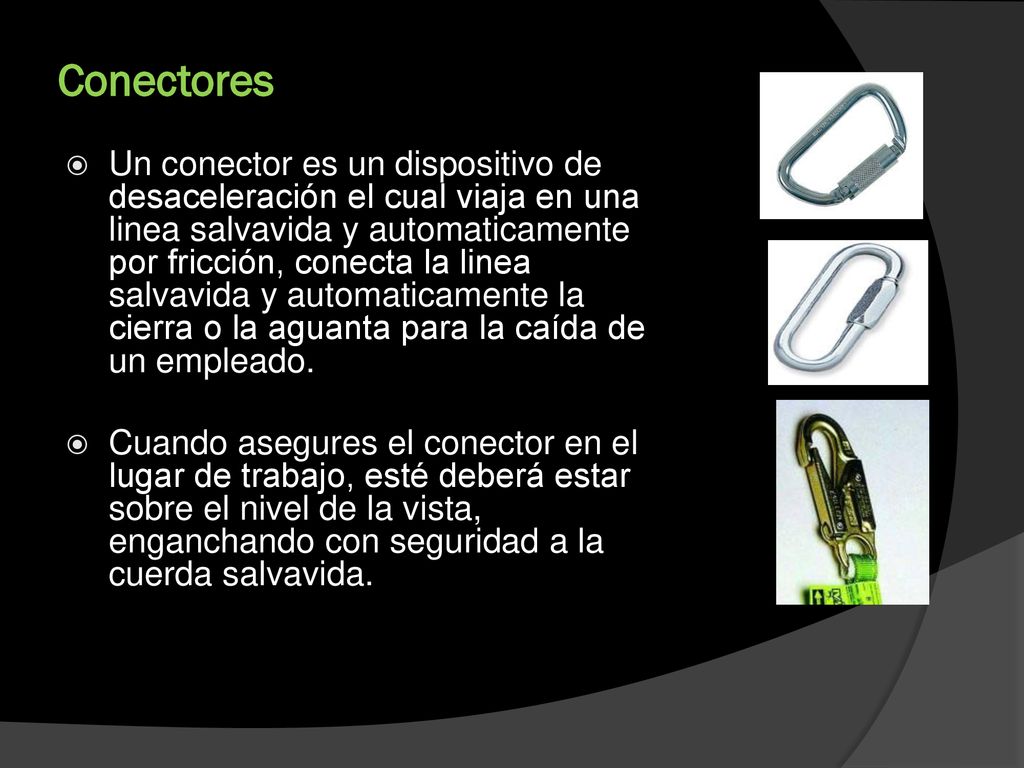

37 Conectores Un conector es un dispositivo de desaceleración el cual viaja en una linea salvavida y automaticamente por fricción, conecta la linea salvavida y automaticamente la cierra o la aguanta para la caída de un empleado. Cuando asegures el conector en el lugar de trabajo, esté deberá estar sobre el nivel de la vista, enganchando con seguridad a la cuerda salvavida. que se usa para unir por completo las partes del sistema. Puede ser un componente independiente del sistema (tal como un “carabiner”), o un componente integral como parte del sistema (tal como una hebilla o anillo-D cosido en el arnés del cuerpo, o un gancho partido o cosido en un cinturón/cordón de seguridad). Los conectores que son aceptados son los siguientes: Gancho con resorte de cierre automático “Carabiners” de Autociere y “screwgate” Conecciones Rapidas, único“Eslabón Rápido” 8mm mínimo Los ganchos con resorte deben ser de tipo de cierre doble. “Screwgate carabiners” y las Conecciones-rápidas deben ser completamente de hilo entrelazado.

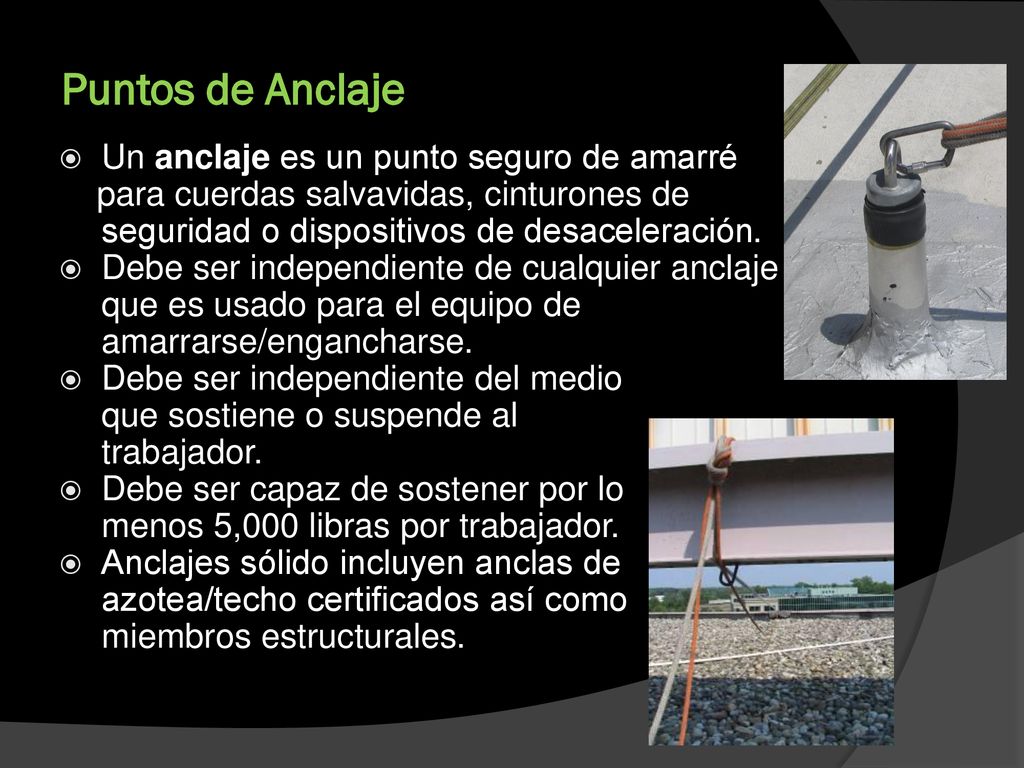

38 Puntos de Anclaje Un anclaje es un punto seguro de amarré
para cuerdas salvavidas, cinturones de seguridad o dispositivos de desaceleración. Debe ser independiente de cualquier anclaje que es usado para el equipo de amarrarse/engancharse. Debe ser independiente del medio que sostiene o suspende al trabajador. Debe ser capaz de sostener por lo menos 5,000 libras por trabajador. Anclajes sólido incluyen anclas de azotea/techo certificados así como miembros estructurales.

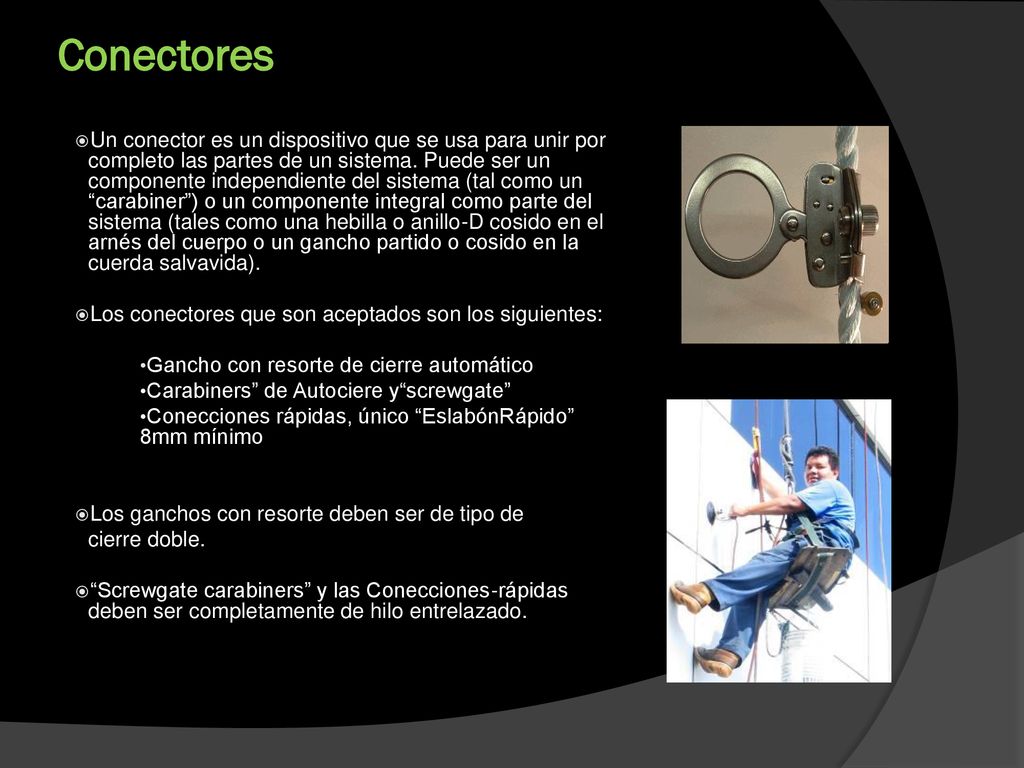

39 Conectores Un conector es un dispositivo que se usa para unir por completo las partes de un sistema. Puede ser un componente independiente del sistema (tal como un “carabiner”) o un componente integral como parte del sistema (tales como una hebilla o anillo-D cosido en el arnés del cuerpo o un gancho partido o cosido en la cuerda salvavida). Los conectores que son aceptados son los siguientes: Gancho con resorte de cierre automático Carabiners” de Autociere y“screwgate” Conecciones rápidas, único “EslabónRápido” 8mm mínimo Los ganchos con resorte deben ser de tipo de cierre doble. “Screwgate carabiners” y las Conecciones-rápidas deben ser completamente de hilo entrelazado.

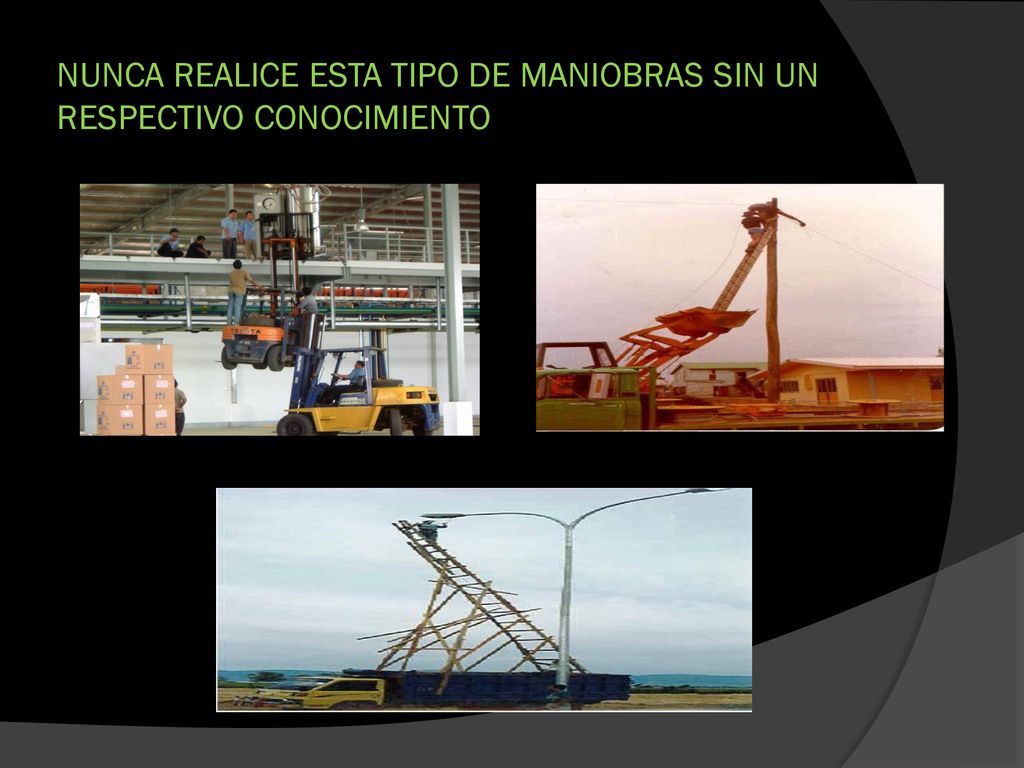

40 NUNCA REALICE ESTA TIPO DE MANIOBRAS SIN UN RESPECTIVO CONOCIMIENTO

41 PRESENTADO POR JOHN ALEJANDRO GOMEZ TGT 28 – 40059
