La Oficina de Asesoramiento sobre Seguridad y Salud presenta

Presentación del tema: "La Oficina de Asesoramiento sobre Seguridad y Salud presenta"— Transcripción de la presentación:

1 La Oficina de Asesoramiento sobre Seguridad y Salud presenta
Enfoque cuatro Protección contra caídas en la construcción Notas:

2 Objetivos En este curso, vamos a abordar los siguientes temas:
Hincapié en la protección contra caídas Requisitos del subapartado M Aplicación de las normas de protección contra caídas a los sitios de construcción Notas:

3 Protección contra caídas (1926.500 - 503)
Subapartado M Notas:

4 Subapartado M: Protección contra caídas
Excepción Abarca todos los riesgos de caídas excepto los requisitos específicos incluidos en los siguientes subapartados: L: Andamios R: Montaje de acero S: Operaciones de tunelización V: Transporte y distribución de energía eléctrica X: Escaleras fijas y de mano CC: Grúas y cabrias Notas:

5 Subapartado M: Protección contra caídas
Excepción Las disposiciones de este subapartado no aplican cuando los empleados hacen la inspección, investigación o evaluación de las condiciones del lugar de trabajo antes del inicio real del trabajo de construcción o después de que se ha completado el trabajo de construcción. Notas: (a)(1)

6 Exposición a caídas: Antes y ahora
Construcción en 1969 Exposición estimada a las caídas Borde de goteo = 11′ (3,3528 m) Pico del tejado = 16′ (4,8768 m) Construcción en 2008 Borde de goteo = 23′ (7,0104 m) Pico del tejado = 38′ (11,5824 m) Notas:

7 Requisitos para la protección contra caídas
Montaje de acero 15’ (4,572 m) Andamios 10’ (3,048 m) Sitios de construcción 6’ (1,8288 m) Notas: Industria general 4’ (1,2192 m)

8 Obligatoriedad de la protección contra caídas
El empleador debe proporcionar los sistemas de protección contra caídas. El empleador debe determinar si las superficies de tránsito y trabajo sobre las que deben trabajar sus empleados tienen la resistencia y la integridad estructural necesarias para soportar a los empleados de manera segura. Notas: (a)

9 ¿Debemos tener protección contra caídas?
Notas:

10 La protección contra caídas es obligatoria
En lados y bordes no protegidos. En bordes sobresalientes. En áreas de elevación. En agujeros. En encofrados y barras de refuerzo En rampas y pistas. En excavaciones. En equipos peligrosos. En trabajos de albañilería en altura. En techos de poca inclinación. En techos empinados. En el montaje de estructuras prefabricadas de hormigón. En construcción residencial. En aberturas en paredes. En otras superficies de tránsito y trabajo. (b)(1)-(15)

11 La protección contra caídas es obligatoria
En lados y bordes no protegidos. Notas: (b)(1)

12 La protección contra caídas es obligatoria
En bordes sobresalientes. Notas: (b)(2)

13 La protección contra caídas es obligatoria
En áreas de elevación. Notas: (b)(3)

14 La protección contra caídas es obligatoria
En agujeros. Incluye aberturas de claraboyas en el suelo. Notas: (b)(4)

15 La protección contra caídas es obligatoria
En encofrados y y barras de refuerzo Notas: (b)(5)

16 La protección contra caídas es obligatoria
En rampas, pistas y otros pasadizos. Notas: (b)(6)

17 La protección contra caídas es obligatoria
En excavaciones. Notas: (b)(7)

18 La protección contra caídas es obligatoria
En equipos peligrosos. Notas: (b)(8)

19 La protección contra caídas es obligatoria
En trabajos de albañilería en altura. Notas: (b)(9)

20 La protección contra caídas es obligatoria
En techos de poca inclinación inclinación < 4/12 En techos empinados inclinación > 4/12 Notas: (b)(10) &(11)

21 La protección contra caídas es obligatoria
En el montaje de estructuras prefabricadas de hormigón. (b)(12)

22 La protección contra caídas es obligatoria
En construcción residencial. Notas: (b)(13)

23 La protección contra caídas es obligatoria
En aberturas en paredes. Notas: (b)(14)

24 La protección contra caídas es obligatoria
En otras superficies de tránsito y trabajo. Notas: (b)(15)

25 Protección contra caídas
¿Esto está bien? Notas:

26 Caída de materiales Todos los empleados expuestos deben usar casco.
El empleador debe tomar las medidas necesarias para impedir que los empleados se golpeen con materiales que caen. Montar sistemas de tablas de pie, mallas o barandas. Montar una estructura de cubierta. Parapetar el área. Notas: (c)

27 Métodos de protección contra caídas
Métodos convencionales Redes de seguridad Barandas Sistemas personales contra caídas (SPCC) Notas: Redes de seguridad (a)(1)

28 Sistema de barandas (b)

29 Sistema de barandas Riel superior: 42′′ + 3′′ (106,68 cm + 7,62 cm)
Riel intermedio: 21′′ + 3′′ (53,34cm + 7,62 cm) Notas: Nota: Las tablas de pie no son parte del sistema de barandas para la protección contra caídas. (b)

30 Barandas Trabajo bien hecho. Notas:

31 Sistema personal contra caídas
Sin distensión. Notas:

32 Sistema personal contra caídas
¡Mucha distensión! ¡Un solo punto de unión! Notas:

33 Sistema personal contra caídas
¿Esto está bien? Notas:

34 Sistema personal contra caídas
Anclaje Conectores Arnés Notas: (d)

35 Sistema personal contra caídas
Anillos en D, ganchos de mosquetón, cuerdas de amarre, cuerdas salvavidas, anclajes que soportan 5000 libras (2267,962 kg). Caída libre inferior a 6′ (1,8288 m); sin contacto en ningún nivel inferior; desaceleración máx. de 3,5’ (1,0668 m). Permitir un pronto rescate. Inspeccionar antes de cada uso. Notas: (d)

36 Sistema personal contra caídas
Notas:

37 Sistema personal contra caídas
Notas:

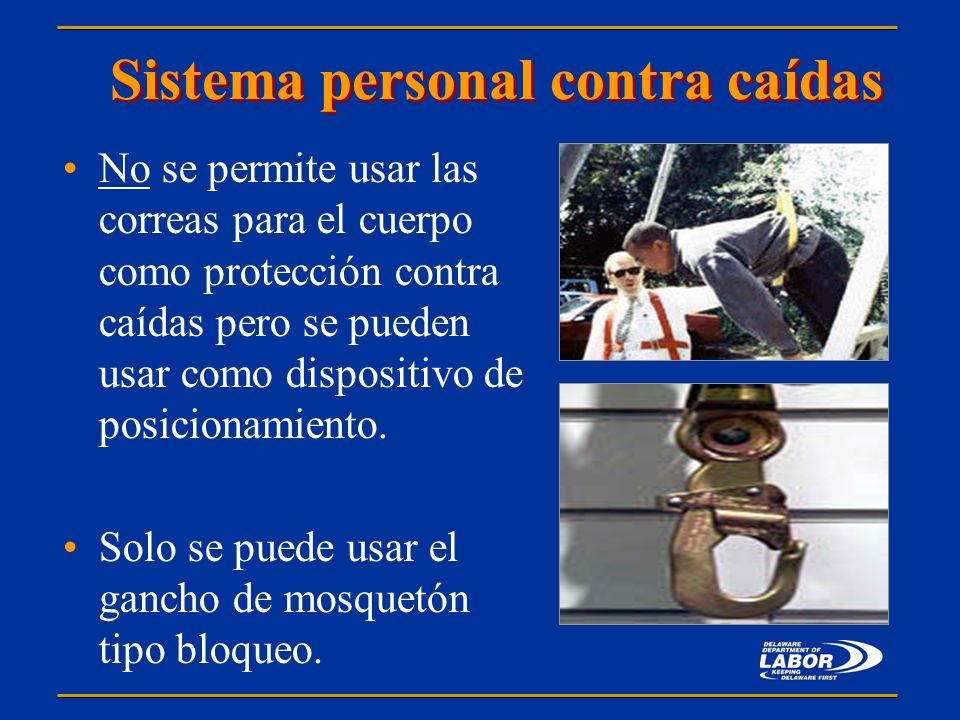

38 Sistema personal contra caídas
No se permite usar las correas para el cuerpo como protección contra caídas pero se pueden usar como dispositivo de posicionamiento. Solo se puede usar el gancho de mosquetón tipo bloqueo. Notas:

39 Sistema de dispositivo de posicionamiento
Permite el soporte del empleado en una superficie vertical elevada. Caída libre de no más de 2′ (0,6096 m) Se debe inspeccionar antes de cada uso. Se pueden usar cinturones de seguridad. Notas: (e)

40 Métodos de protección contra caídas
Otros métodos aceptables usados en algunas circunstancias: Línea de alerta. Zonas de acceso controlado (ZAC). Vigilancia. Plan de protección contra caídas. (f)

41 Líneas de alerta Se usan en techos de poca inclinación (< 4/12)
Se montan a 6′ (1,8288 m) de todos los bordes. Se necesita protección contra caídas para las últimas 6′ (1,8288 m). Se usan en combinación con otros sistemas. Desarrolladas por una persona competente. Notas: (f), 502(b)(10)

42 Zonas de acceso controlado
Se usan en los siguientes casos: Trabajo en bordes sobresalientes. Trabajos de albañilería en altura. Hormigón prefabricado Únicamente personas autorizadas Notas: (g)

43 Sistema de vigilancia Se usan en techos de poca inclinación (< 4/12) En techos de un ancho < 50’ (1,524 m), se puede usar solo. El supervisor debe ser una persona competente sin otras responsabilidades. Notas: (h)

44 Plan de protección contra caídas
Solo para áreas o tareas específicas. Trabajo en bordes sobresalientes. Trabajo de montaje de estructuras prefabricadas de hormigón. Trabajo de construcción residencial. Se usa cuando los equipos convencionales de protección contra caídas no son viables o crean un riesgo mayor. Diseñado por una persona calificada. Supervisado por una persona competente. Notas: (k)

45 Cubiertas para agujeros
Las cubiertas deberán cumplir con los siguientes requisitos: Soportar dos veces el peso de la carga prevista. Estar sujetas para impedir el desplazamiento. Contener una marca que diga “agujero” o “cubierta”, o con un código de colores. Notas: (i)

46 Protección contra materiales que caen
Tablas de pie Cuando se usan como protección contra materiales que caen, se deben montar a lo largo del borde de la superficie superior de tránsito o trabajo. Deben soportar una fuerza de por lo menos 50 libras (22,68 kg). Las tablas de pie deben tener una altura vertical mínima de 3 ½ pulgadas (8,89 cm). Notas: (j)

47 Requisitos de capacitación
El empleador deberá: proporcionar un programa de capacitación; asegurar que todos los empleados se hayan capacitado; entregar un certificado por escrito; volver a capacitar cuando sea necesario. Notas:

48 Repasemos lo que aprendieron
Notas:

49 Sistemas personales contra caídas
¿Esto está bien? Notas:

50 Sistemas personales contra caídas
¿Esto está bien? Notas:

51 Sistemas personales contra caídas
¿Esto está bien? Notas:

52 Sistemas personales contra caídas
¿Esto está bien? Notas:

53 Sistemas personales contra caídas
¿Esto está bien? Notas:

54 Cubiertas ¿Esto está bien? Notas:

55 Barandas ¿Esto está bien? Notas:

56 Barandas ¿Esto está bien? Notas:

57 Barandas ¿Esto está bien? Notas:

58 Resumen En este curso, abarcaremos los siguientes temas:
Hincapié en la protección contra caídas Requisitos del subapartado M Aplicación de las normas de protección contra caídas a los sitios de construcción Protección contra caídas Notas:

59 ¿Esto acarrea un riesgo de caída?
Notas: NOTA PARA EL INSTRUCTOR: Tiene las siguientes opciones: usar esta presentación para motivar debates sobre el reconocimiento de riesgos; o usar esta presentación junto con una actividad alternativa para fomentar que los estudiantes tomen notas con respecto al reconocimiento de riesgos (consulte la carpeta “Falls_HazRec_AltActivity” ); o usar sus propias fotografías para tratar el componente de reconocimiento de riesgos. FOTO: Los trabajadores están subiendo a la estructura apuntalada durante el montaje y la remoción. 59 59

60 Se deben proporcionar escaleras y elevadores.
Los trabajadores podrían caerse cuando suben a la estructura apuntalada para montarla y removerla. Se deben proporcionar escaleras y elevadores. Notas: Se necesitan escaleras o elevadores para acceder de manera segura a la estructura apuntalada. 60 60

61 ¿Observan algún riesgo de caída aquí?
Notas: Trabajador trabajando arriba del nivel del suelo. 61 61

62 SÍ Los trabajadores están expuestos a un riesgo de caída de más de 6 pies (1,83 m) mientras trabajan cerca de la abertura de la caja de escalera. Notas: Los trabajadores están expuestos a un riesgo de caída de más de 6 pies (1,83 m) mientras trabajan cerca de la abertura de la caja de escalera. Los trabajadores deben estar protegidos contra caídas de más de 6 pies (1,83 m). 62 62

63 ¿Esto acarrea un riesgo de caída?
63 63

64 SÍ Pisos con lados abiertos desprotegidos a 6 pies (1,83 m) o más sobre el nivel del suelo. Se requieren sistemas de barandas, sistemas de redes de seguridad o sistemas personales contra caídas. Notas: Se debe proporcionar protección contra caídas para los trabajadores que estén en pisos con lados abiertos desprotegidos a 6 pies (1,83 m) o más sobre un nivel inferior. En general, la manipulación de materiales el la razón por la cual las barandas no están en su lugar. 64 64

65 ¿Observan algún riesgo de caída aquí?
Notas: Los trabajadores están instalando un nuevo techo de metal. 65 65

66 SÍ Los trabajadores están instalando un nuevo techo de metal sin protección contra caídas. Notas: NOTA: Recuerde que las escaleras se deben extender a 3 pies (0,9144 m) sobre el área de descanso. 66 66

67 ¿Esto acarrea un riesgo de caída?
Notas: Está a 12 pies (3,6576 m) sobre el nivel inferior. 67 67

68 SÍ La foto muestra que falta un riel intermedio y la tabla de pie en un piso con lados abiertos desprotegidos en un edificio. Esto podría exponer a los trabajadores a una caída de 12 pies (3,6576 m). Notas: Falta un riel intermedio y la tabla de pie en un piso con lados abiertos desprotegidos en un edificio, lo cual expone a los trabajadores a una caída de 12 pies (3,6576 m). Cuando los trabajadores están expuestos a materiales que caen desde niveles superiores, se deben usar cascos. Se requieren tablas de pie para proteger a los trabajadores de abajo contra materiales que se puedan caer. 68 68

69 ¿Pueden identificar el riesgo de caída?
Notas: Trabajadores en andamios de marco fabricado apilando bloques. 69 69

70 SÍ Los tablones parecen sobrecargados y no hay ningún acceso seguro para los trabajadores. Falta de protección para los trabajadores que están sobre los andamios de marco fabricado. Los trabajadores están expuestos a un riesgo de caída de 35 pies (10,668 m) desde un andamio mientras apilan bloques antes de las operaciones de albañilería en altura. Notas: Los trabajadores en los andamios de marco fabricado están expuestos a un riesgo de caída de 35 pies (10,668 m) desde un andamio. Falta de protección para los trabajadores que están sobre los andamios de marco fabricado. Los trabajadores están expuestos a un riesgo de caída de 35 pies (10,668 m) desde un andamio mientras apilan bloques antes de las operaciones de albañilería en altura. Los tablones parecen sobrecargados y no hay ningún acceso seguro para los trabajadores. 70 70

71 ¿Pueden identificar el riesgo de caída?
Notas: 71 71

72 Debe extenderse 3 pies (0,9144 m) sobre la superficie de trabajo.
La escalara a la plataforma de trabajo no tiene la longitud suficiente. Notas: La escalara a la plataforma de trabajo no tiene la longitud suficiente. La escalera debe extenderse 3 pies (0,9144 m) sobre la superficie de trabajo. 72 72

73 ¿Esto acarrea un riesgo de caída?
Notas: El trabajador está parado sobre la tapa superior de una escalera de mano. 73 73

74 No se debe usar la tapa superior como peldaño.
El trabajador está parado sobre la tapa superior de una escalera de mano. Notas: Las normas OSHA no permiten que se use la tapa superior ni el peldaño superior de una escalera de mano como peldaño. Consulte la norma (b)(13). 74 74

75 ¿Pueden identificar el riesgo de caída?
Notas: 75 75

76 Además, el trabajador no cuenta con un acceso seguro al andamio.
Un trabajador está trabajando en un andamio para carpintería que no tiene baranda, se extiende demasiado en los dos extremos, y no tiene el ancho suficiente. El trabajador que está del lado de adentro de la ventana no tiene protección contra caídas ya que no hay ninguna baranda estándar para la ventana. Además, el trabajador no cuenta con un acceso seguro al andamio. Notas: No hay baranda ni otra protección contra caídas para el trabajador en el andamio para carpintería. El andamio se extiende demasiado en los dos extremos y no tiene el ancho suficiente. Debe tener un ancho mínimo de 18 pulgadas (45,72 cm). El andamio debe cumplir con la norma (a)(1), soportar cuatro veces la carga prevista. Si están instalados, los rieles superiores deben tener una capacidad de 200 lb (90, 7185 kg), y los rieles intermedios, de 150 lb (68,3885 kg). Además, el trabajador no cuenta con un acceso seguro al andamio. El trabajador que está del lado de adentro de la ventana no tiene protección contra caídas, porque no hay ninguna baranda estándar para la ventana. El trabajador de abajo está expuesto al riesgo de golpes de herramientas y equipos que se les pueden caer a los trabajadores que están arriba. Cuando los trabajadores están expuestos a materiales que se pueden caer, el empleador debe hacer que todos los empleados usen casco y debe implementar medidas de protección, como tablas de pie, mallas o parapetos para el área de abajo. Además, los andamios se deben montar, mover, desmontar y modificar únicamente con la supervisión de una persona competente. Consulte la norma (f)(7). El trabajador de abajo está expuesto al riesgo de golpes de herramientas y equipos que se les pueden caer a los trabajadores que están arriba. NOTA: Una persona competente debe supervisar las tareas de montaje, movimiento y remoción de andamios. 76 76

77 ¿Observan algún riesgo de caída aquí?
Notas: Trabajadores en el balcón de una estructura. 77 77

78 SÍ Trabajadores en el balcón de una estructura expuestos al riesgo de caída porque los costados o bordes no están protegidos. Notas: Los trabajadores están expuestos al riesgo de caída porque los costados o bordes del balcón no están protegidos. 78 78

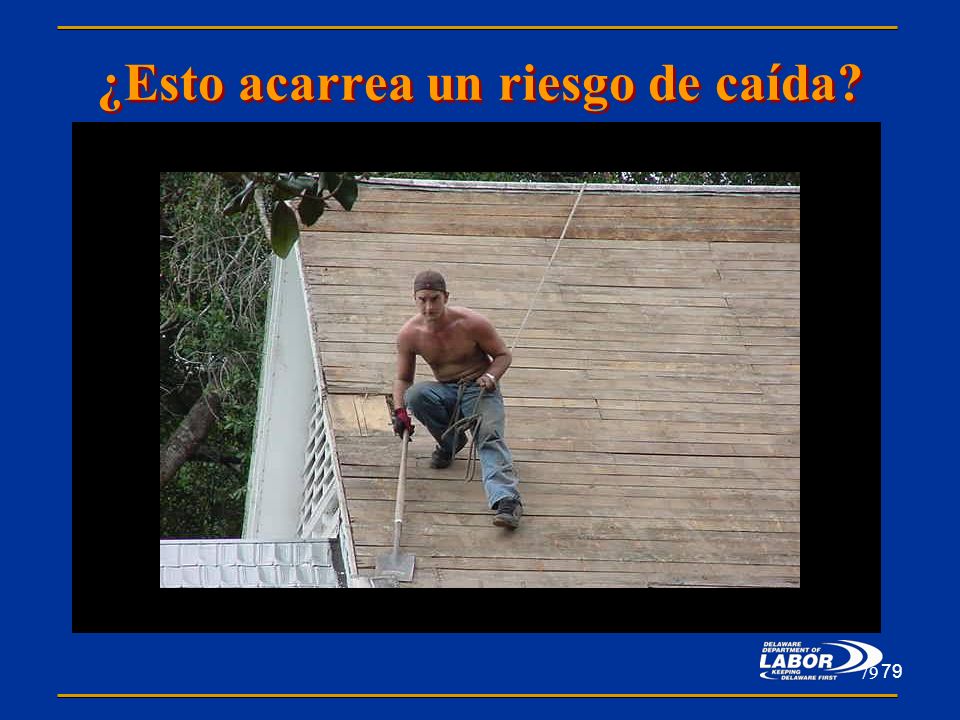

79 ¿Esto acarrea un riesgo de caída?
Notas: Trabajador en un techo con una inclinación de 8:12 con la cuerda salvavidas atada a la cintura como protección contra caídas. 79 79

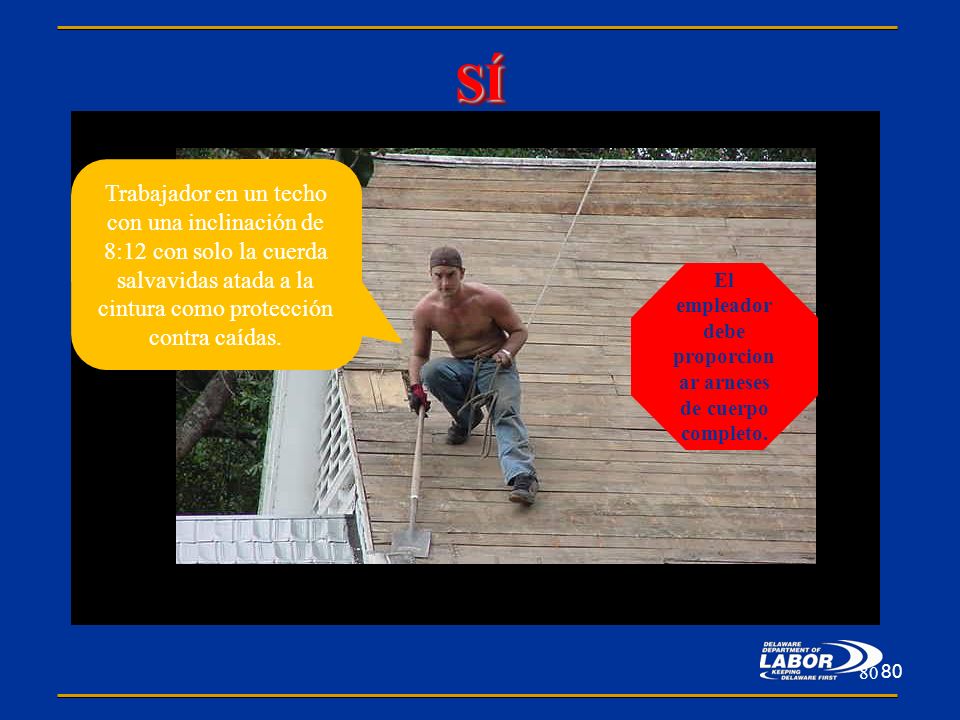

80 El empleador debe proporcionar arneses de cuerpo completo.
Trabajador en un techo con una inclinación de 8:12 con solo la cuerda salvavidas atada a la cintura como protección contra caídas. El empleador debe proporcionar arneses de cuerpo completo. Notas: El empleador debe proporcionar arneses de cuerpo completo. 80 80

81 ¿Esto acarrea un riesgo de caída?
Notas: Los trabajadores están trabajando a una altura superior a los 10 pies (3,048 m). 81 81

82 SÍ No se montó el andamio con barandas en áreas en donde los trabajadores están a alturas que superan los 10 pies (3,048 m). Notas: No se montó el andamio con barandas en áreas en donde los trabajadores están a alturas que superan los 10 pies (3,048 m). 82 82

83 ¿Preguntas? Notas:
