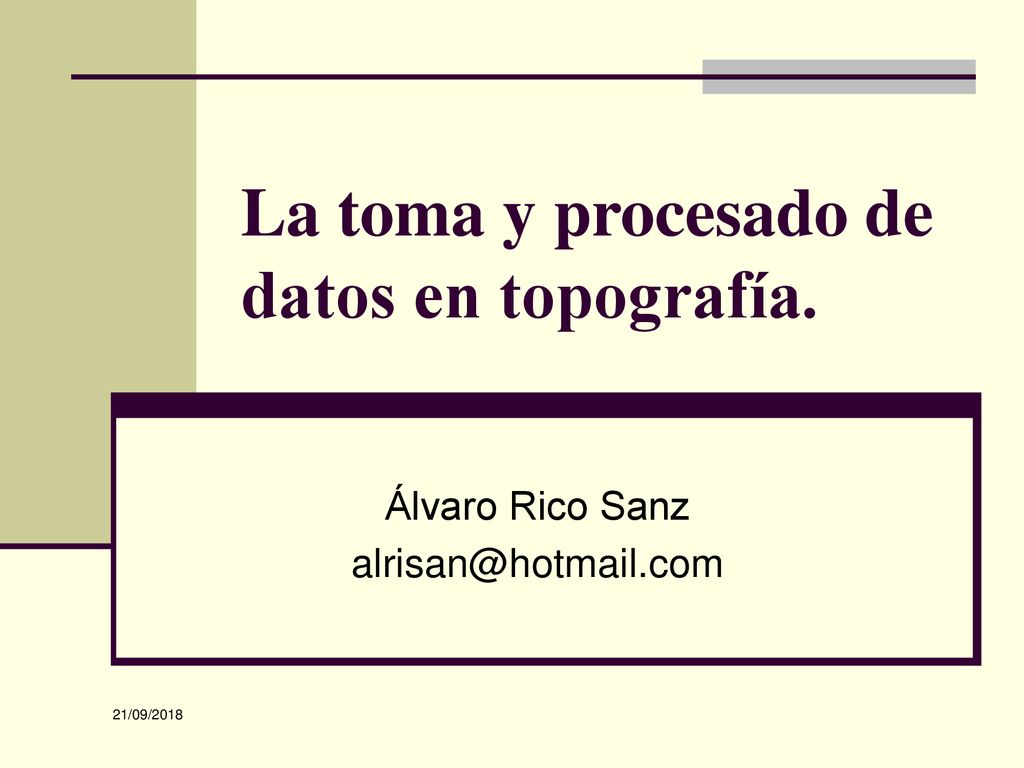

La toma y procesado de datos en topografía.

Presentación del tema: "La toma y procesado de datos en topografía."— Transcripción de la presentación:

1 La toma y procesado de datos en topografía.
Álvaro Rico Sanz 21/09/2018

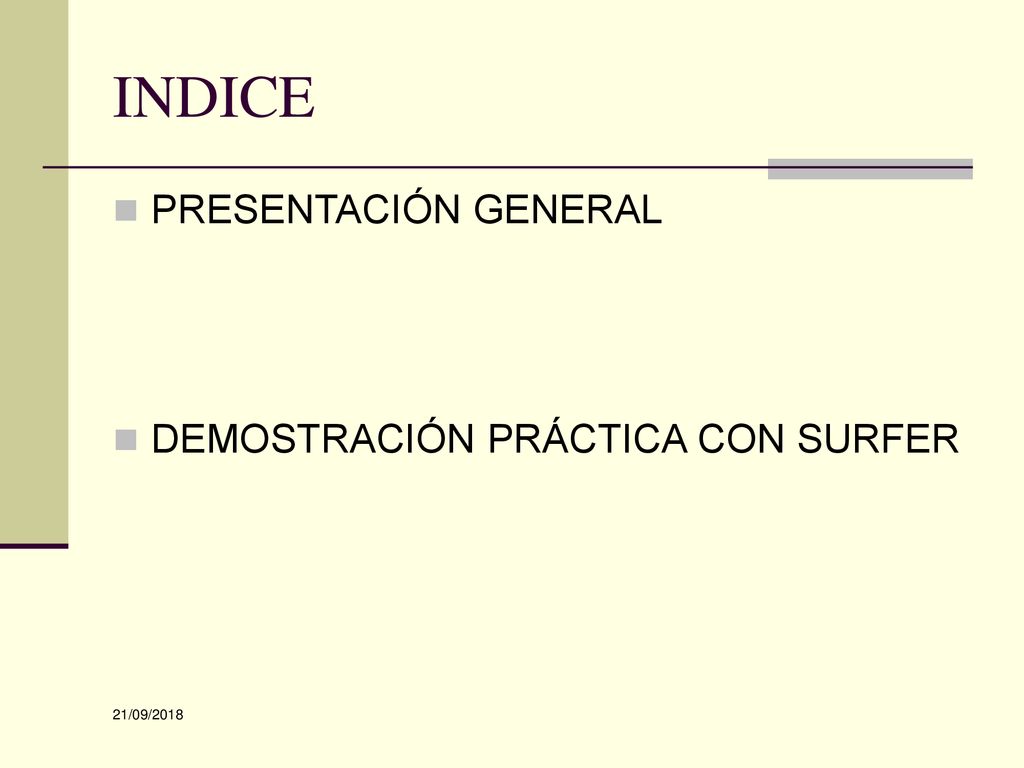

2 INDICE PRESENTACIÓN GENERAL DEMOSTRACIÓN PRÁCTICA CON SURFER
21/09/2018

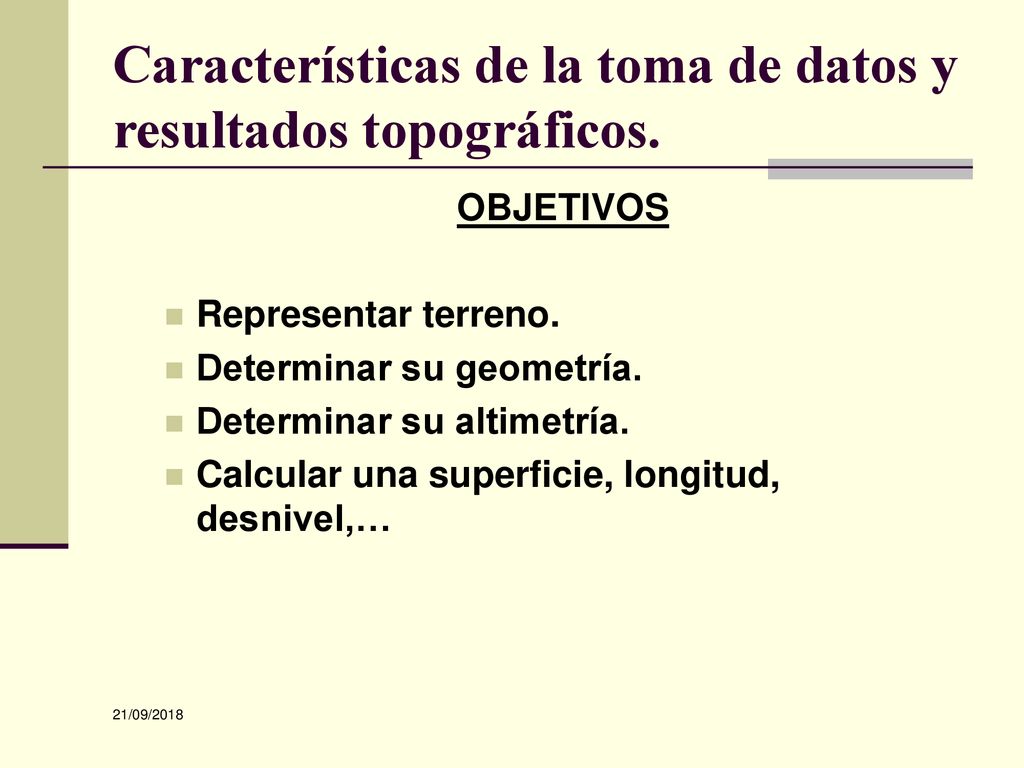

3 Características de la toma de datos y resultados topográficos.
OBJETIVOS Representar terreno. Determinar su geometría. Determinar su altimetría. Calcular una superficie, longitud, desnivel,… 21/09/2018

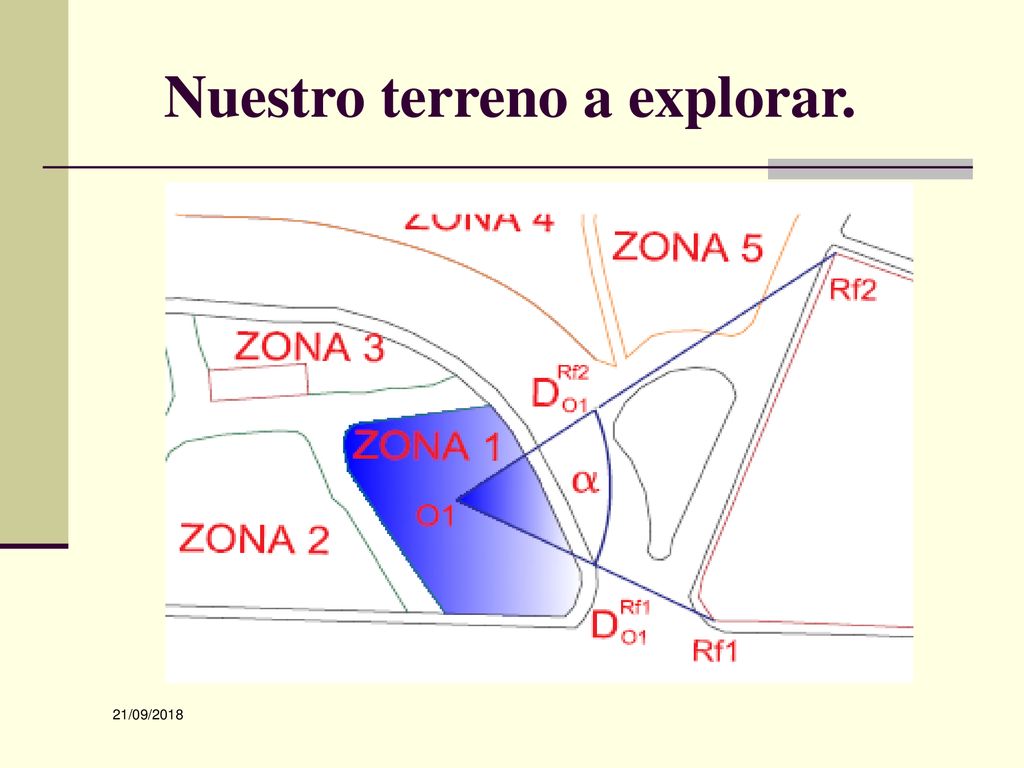

4 Nuestro terreno a explorar.
21/09/2018

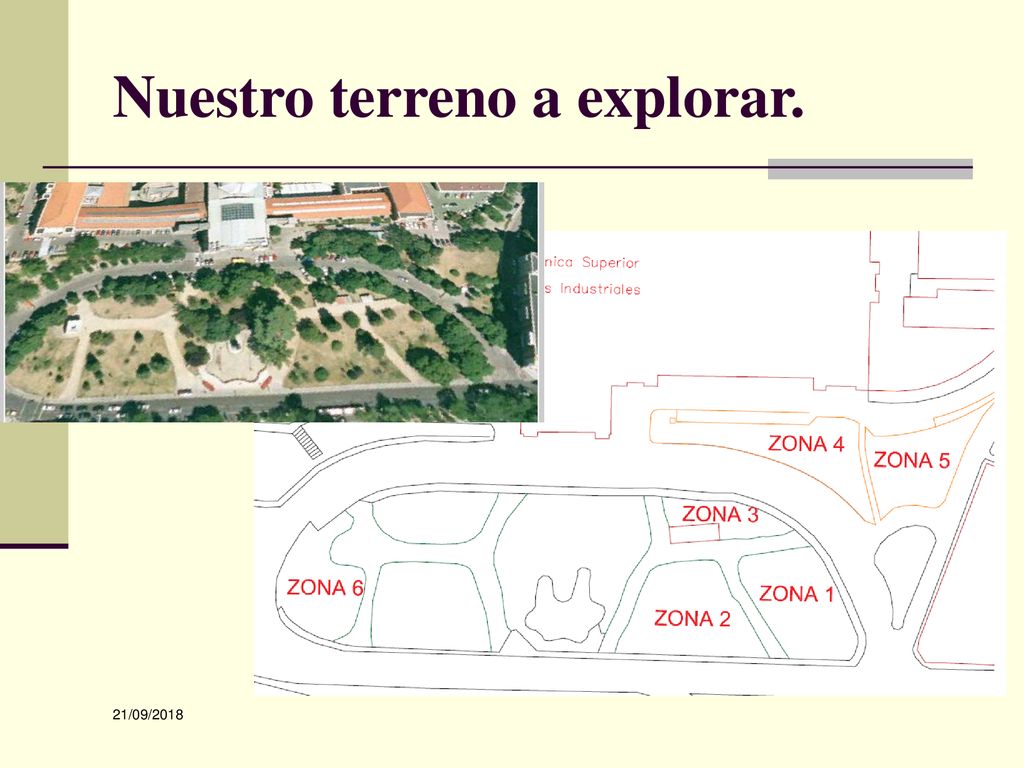

5 Nuestro terreno a explorar.
21/09/2018

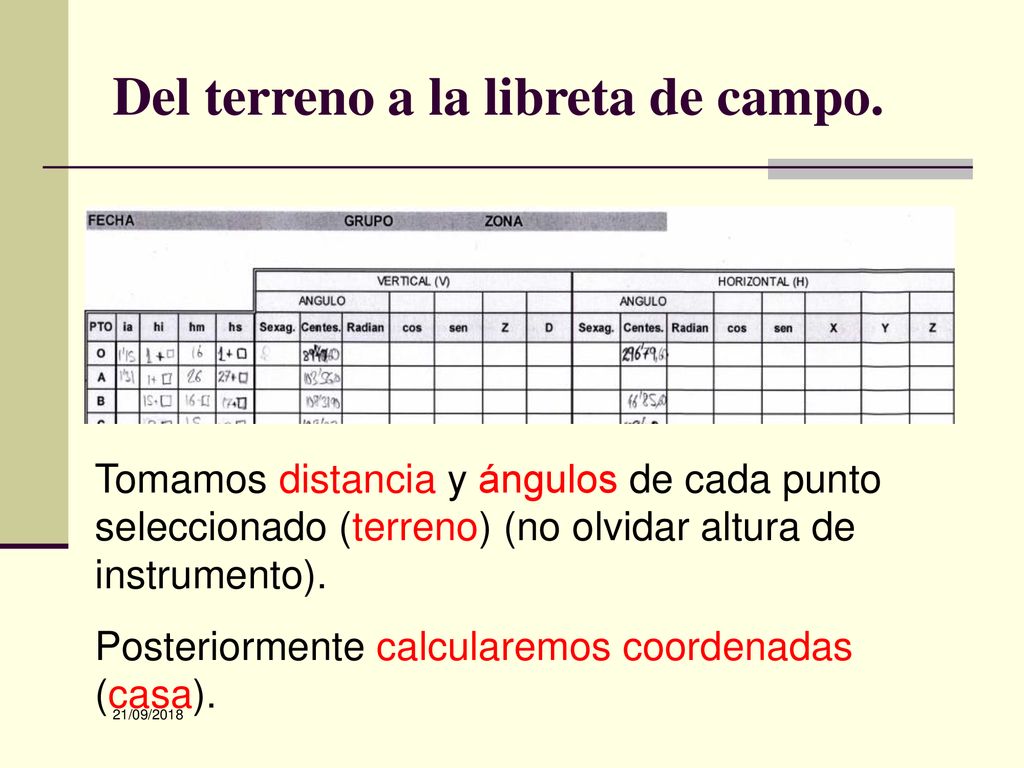

6 Del terreno a la libreta de campo.
Tomamos distancia y ángulos de cada punto seleccionado (terreno) (no olvidar altura de instrumento). Posteriormente calcularemos coordenadas (casa). 21/09/2018

7 De la libreta de campo a la transferencia de resultados.
DATOS Distancias Ángulos CALCULAMOS X,Y,Z Aplicando fórmulas y conocimientos adquiridos. 21/09/2018

8 Tabla de datos: α(g) β(g) α(rad) β(rad) hi hm hs i Dg Dn t ΔZ X Y
10,60 296,79 0,166 4,660 1,49 1,60 1,71 1,15 21,6961 21,3963 3,5940 3,1440 -1,1289 -21,3665 -3,56 2,64 -0,056 0,041 2,59 2,60 2,71 1,31 11,9813 11,9626 -0,6693 -1,9593 11,9523 0,4951 -8,31 76,85 -0,130 1,207 1,51 1,61 19,8300 19,6615 -2,5798 -2,8798 7,0044 18,3715 -2,23 123,03 -0,035 1,932 1,47 1,50 1,68 20,9871 20,9743 -0,7346 -0,9246 -7,4039 19,6240 8,52 232,29 0,134 3,647 1,46 1,59 12,8839 12,7688 1,7183 1,5283 -11,1727 -6,1817 0,000 4,30 257,94 0,068 4,050 1,32 1,34 1,44 1,17 11,9727 11,9454 0,8077 0,6377 -7,3497 -9,4167 -8,47 106,64 -0,133 1,674 0,96 0,91 1,28 20,8146 20,6308 -2,7598 -2,3898 -2,1305 20,5205 -1,17 158,21 -0,018 2,484 1,75 1,80 1,85 1,22 9,9983 9,9966 -0,1836 -0,7636 -7,9114 6,1109 1,54 57,20 0,024 0,898 1,76 1,78 1,89 1,30 12,9962 12,9924 0,3142 -0,1658 8,0961 10,1614 7,18 323,66 0,113 5,081 1,43 1,56 1,27 12,9175 12,8355 1,4531 1,2231 4,6304 -11,9712 21/09/2018

9 La importancia y la ayuda de las nuevas tecnologías y las aplicaciones informáticas.

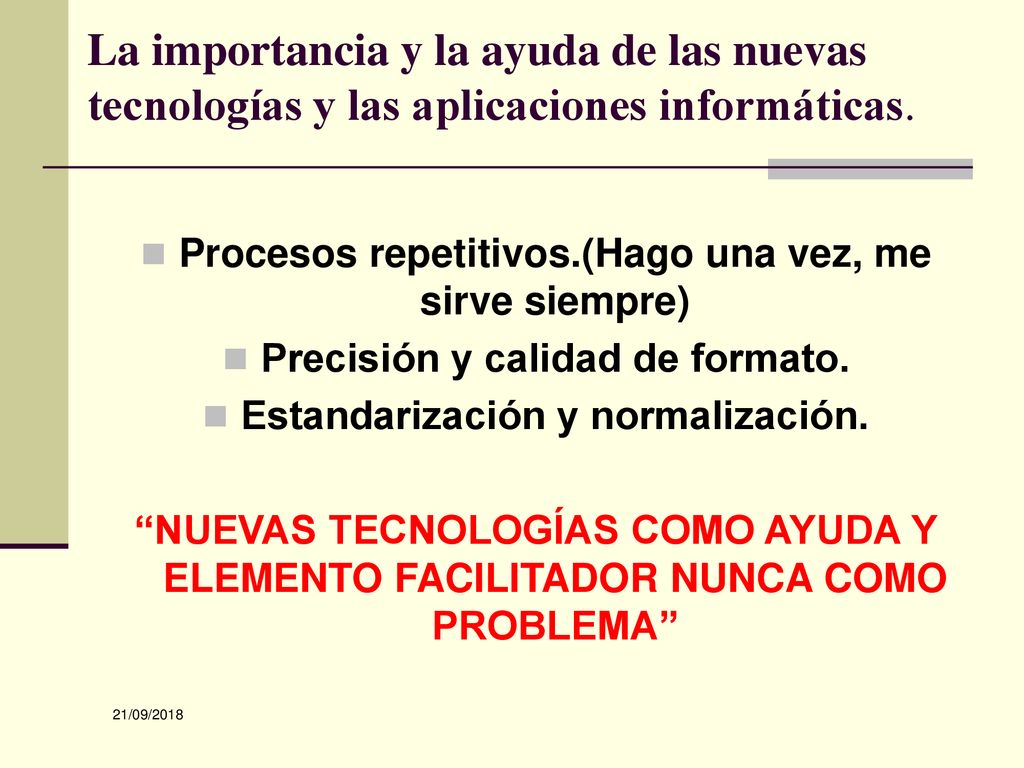

Procesos repetitivos.(Hago una vez, me sirve siempre) Precisión y calidad de formato. Estandarización y normalización. “NUEVAS TECNOLOGÍAS COMO AYUDA Y ELEMENTO FACILITADOR NUNCA COMO PROBLEMA” 21/09/2018

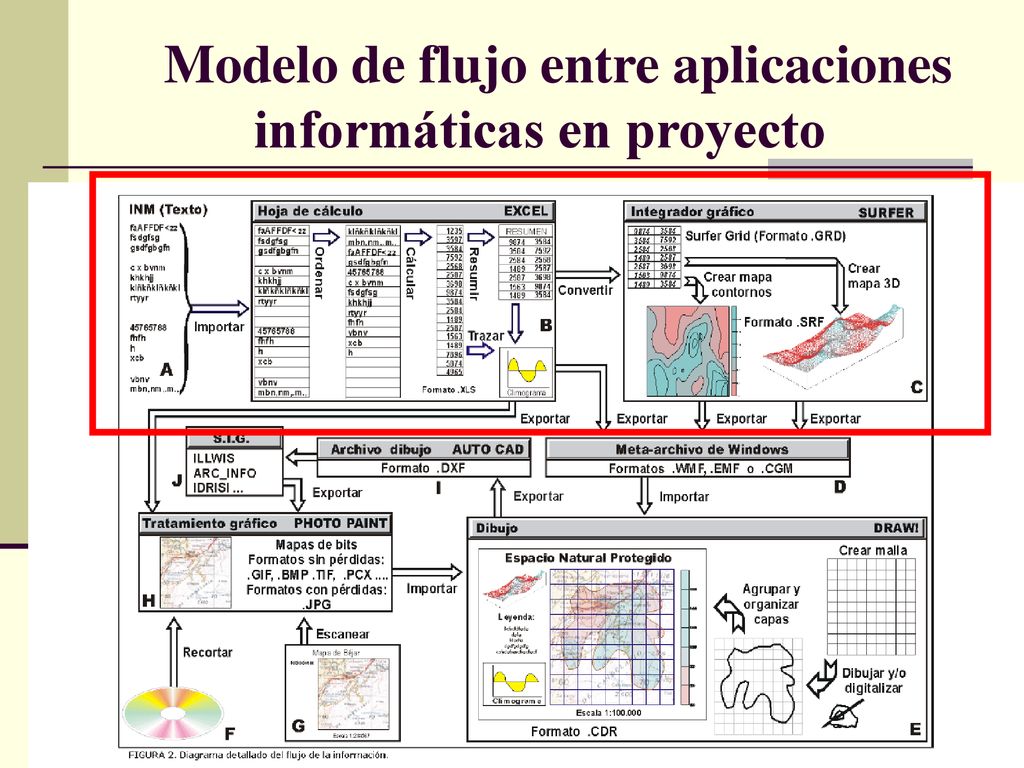

10 Modelo de flujo entre aplicaciones informáticas en proyecto
21/09/2018

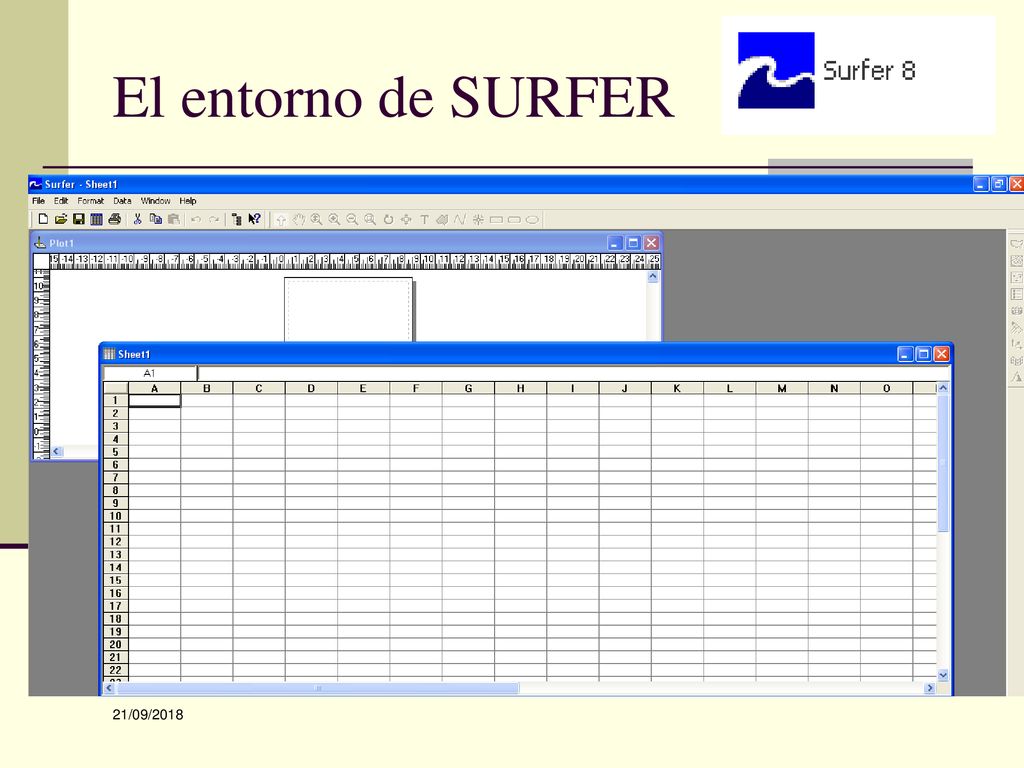

11 El entorno de SURFER 21/09/2018

12 Barra de comandos principales
ARCHIVO EDITAR VISTA DIBUJO ARREGLAR REJILLA/MALLA MAPA VENTANA AYUDA 21/09/2018

13 Barra de iconos de ayuda

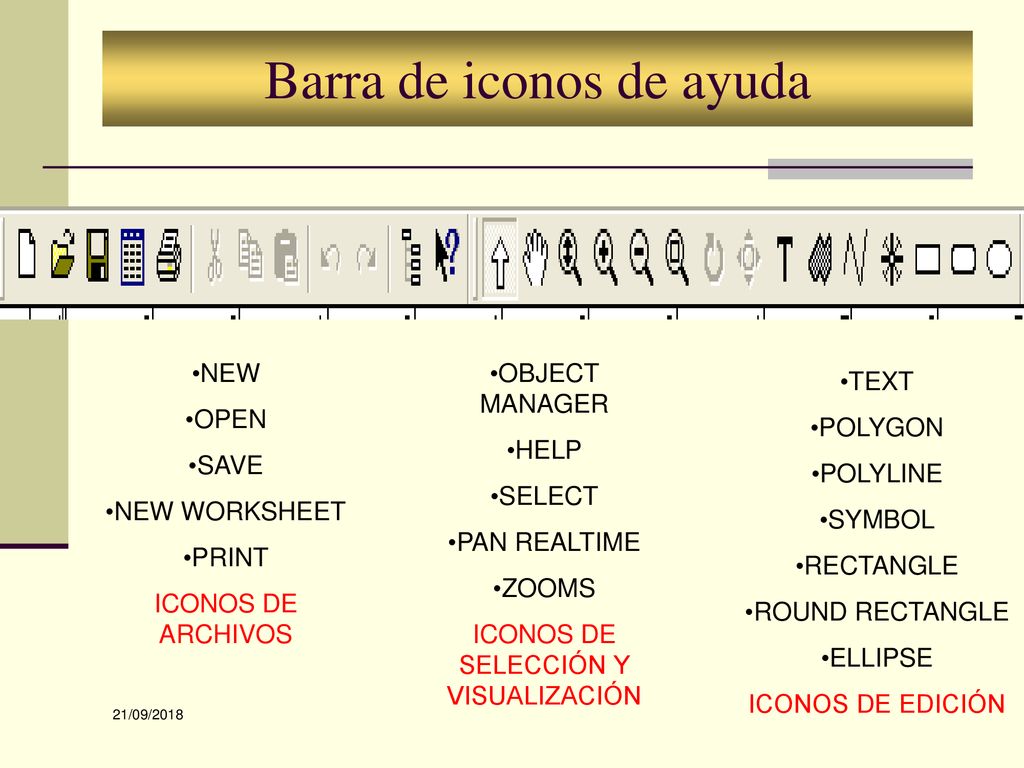

NEW OPEN SAVE NEW WORKSHEET PRINT ICONOS DE ARCHIVOS OBJECT MANAGER HELP SELECT PAN REALTIME ZOOMS ICONOS DE SELECCIÓN Y VISUALIZACIÓN TEXT POLYGON POLYLINE SYMBOL RECTANGLE ROUND RECTANGLE ELLIPSE ICONOS DE EDICIÓN 21/09/2018

14 La barra de iconos de SURFER

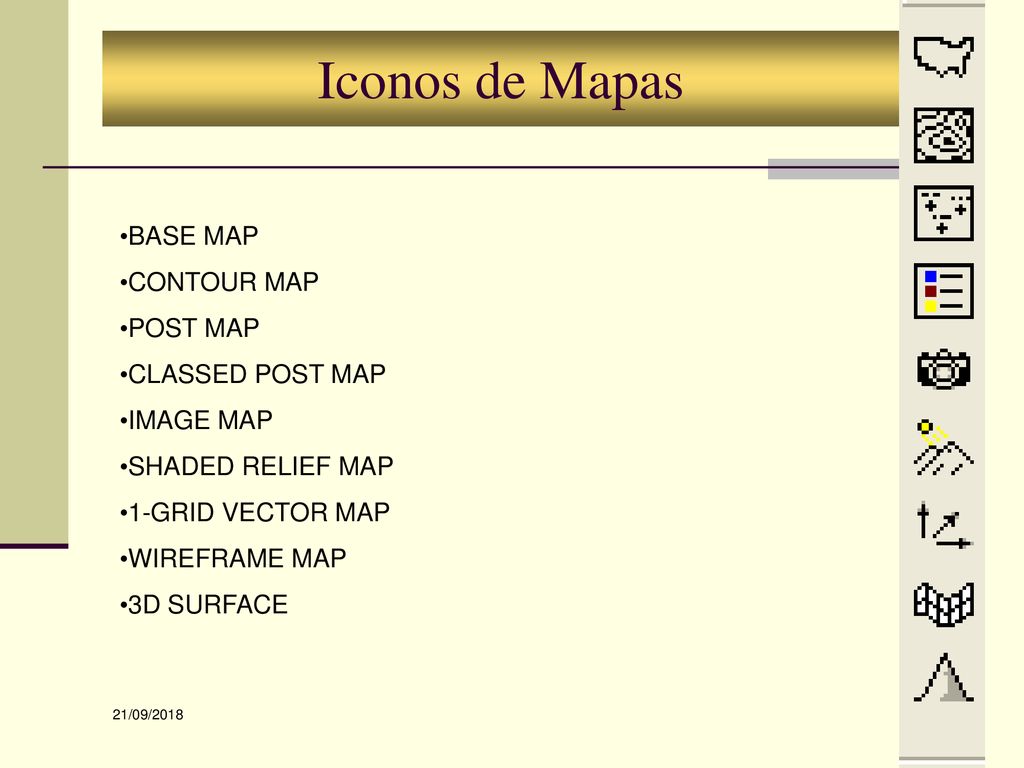

Iconos de Mapas La barra de iconos de SURFER BASE MAP CONTOUR MAP POST MAP CLASSED POST MAP IMAGE MAP SHADED RELIEF MAP 1-GRID VECTOR MAP WIREFRAME MAP 3D SURFACE 21/09/2018

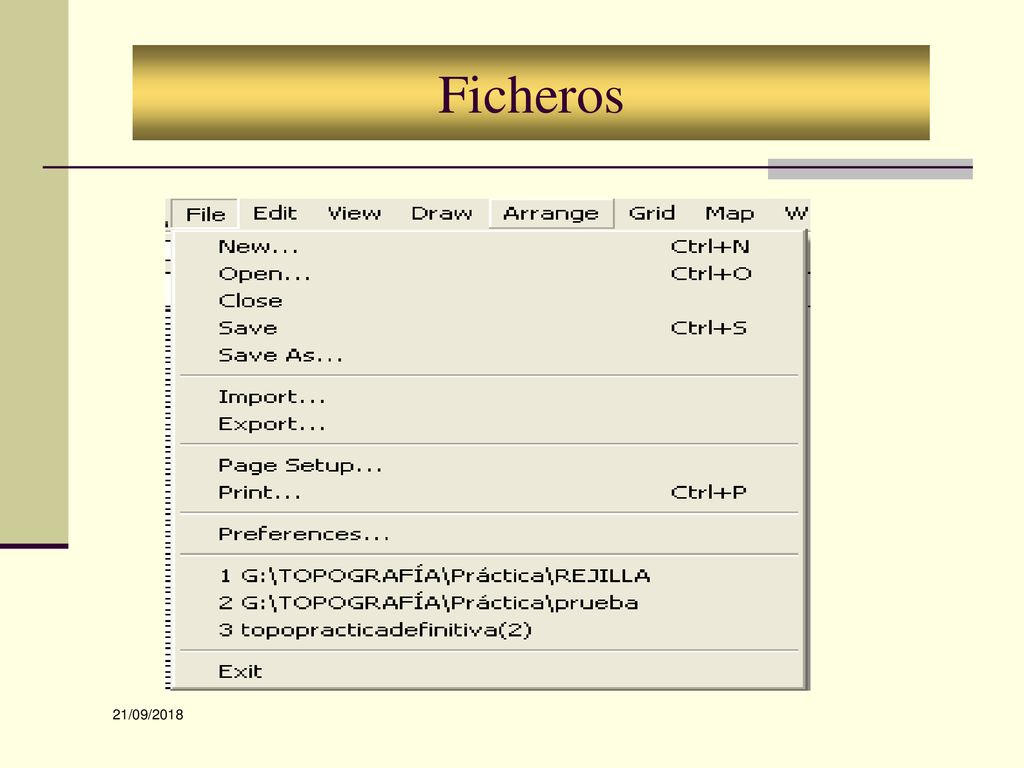

15 Ficheros 21/09/2018

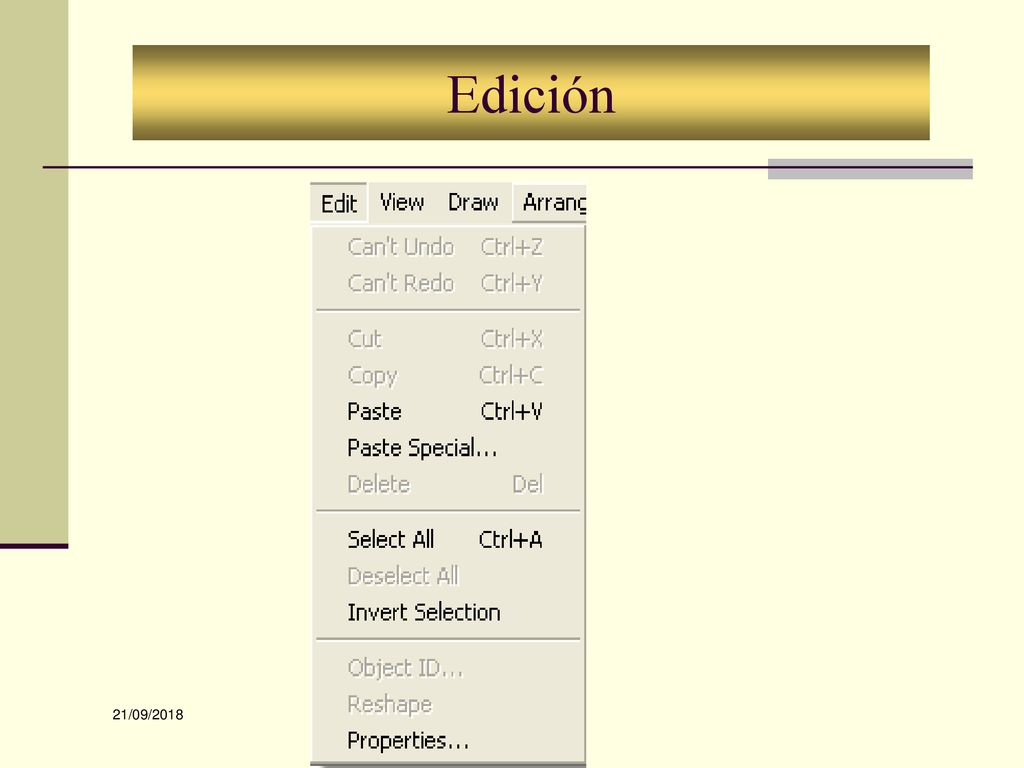

16 Edición 21/09/2018

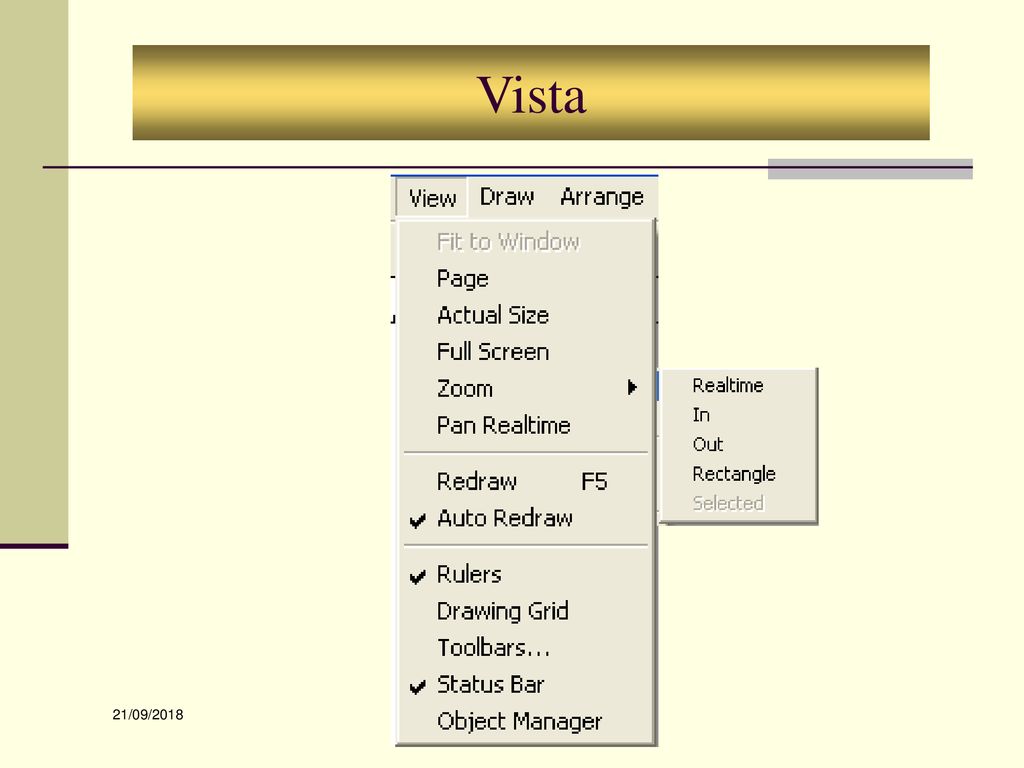

17 Vista 21/09/2018

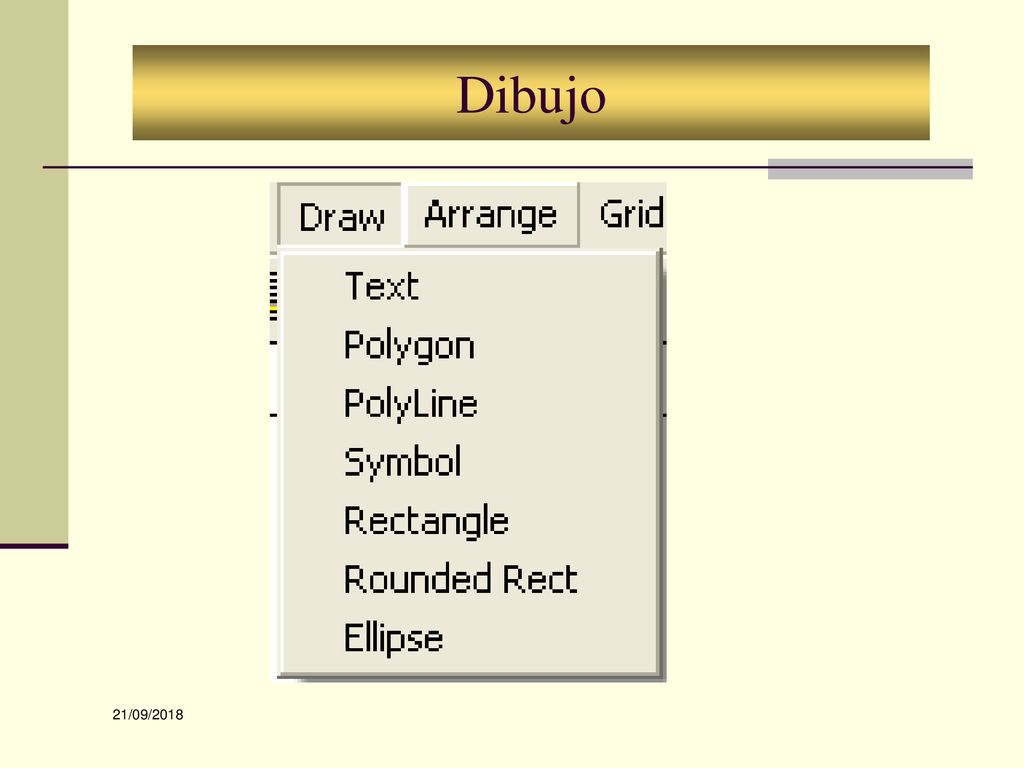

18 Dibujo 21/09/2018

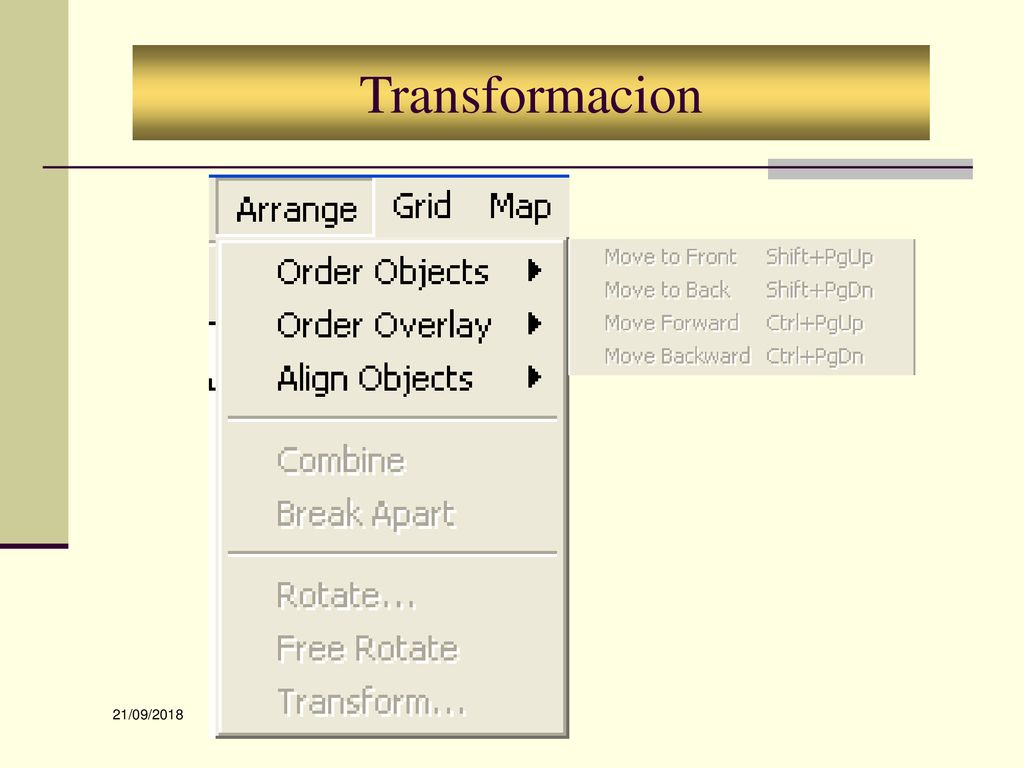

19 Transformacion 21/09/2018

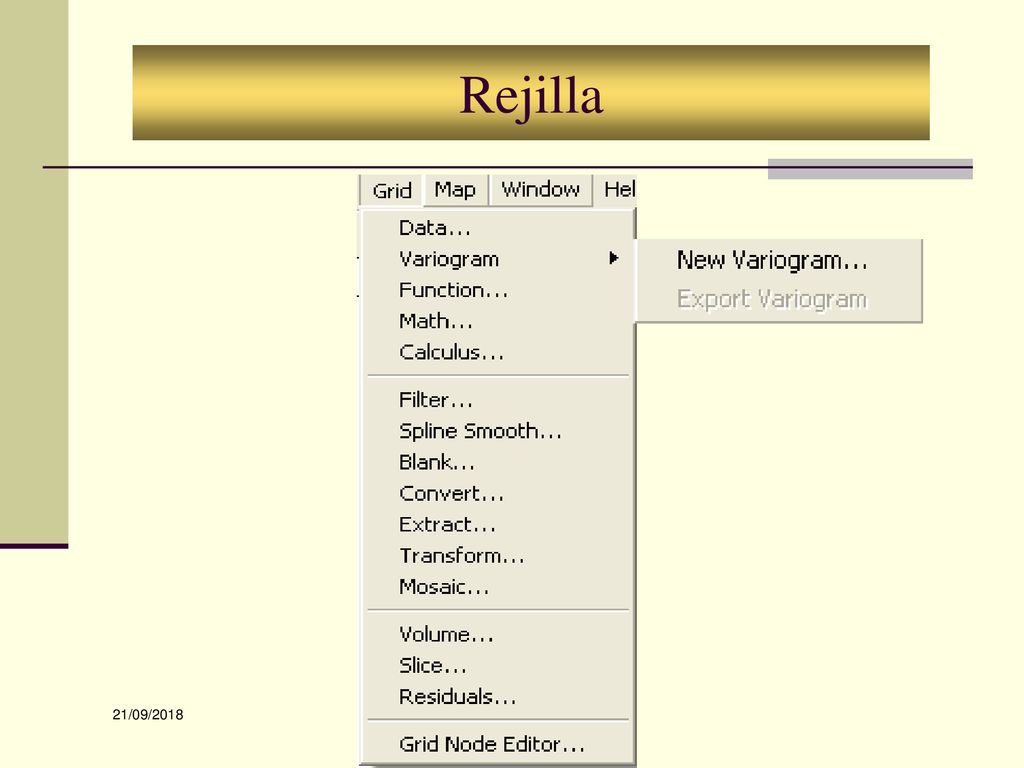

20 Rejilla 21/09/2018

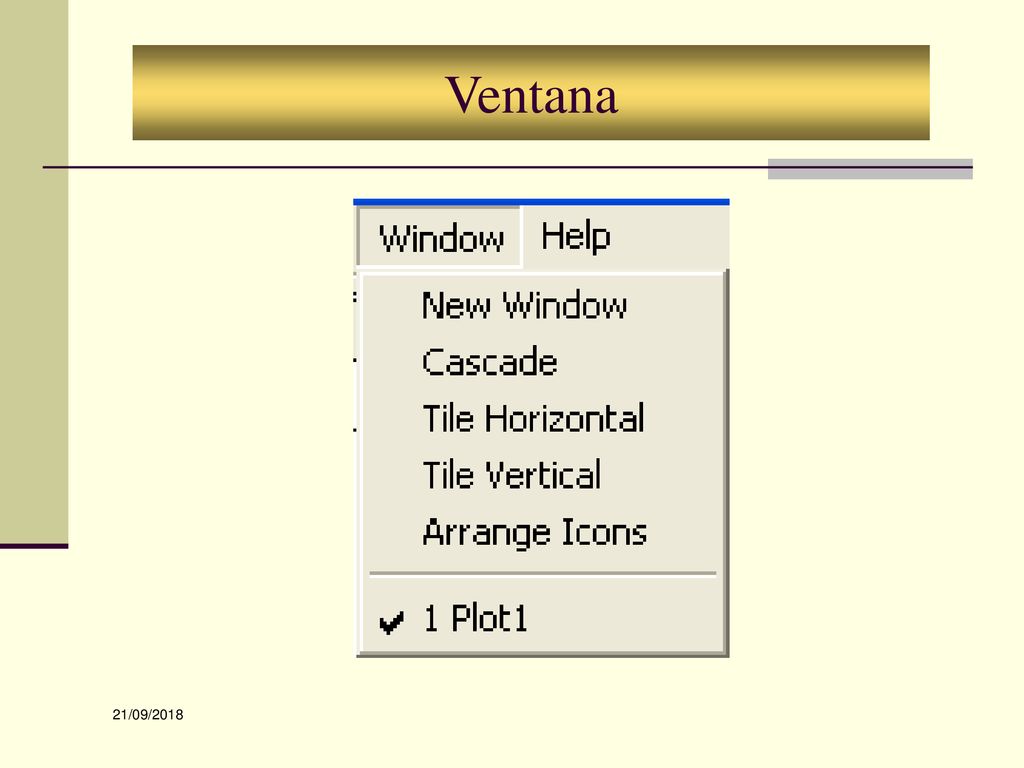

21 Ventana 21/09/2018

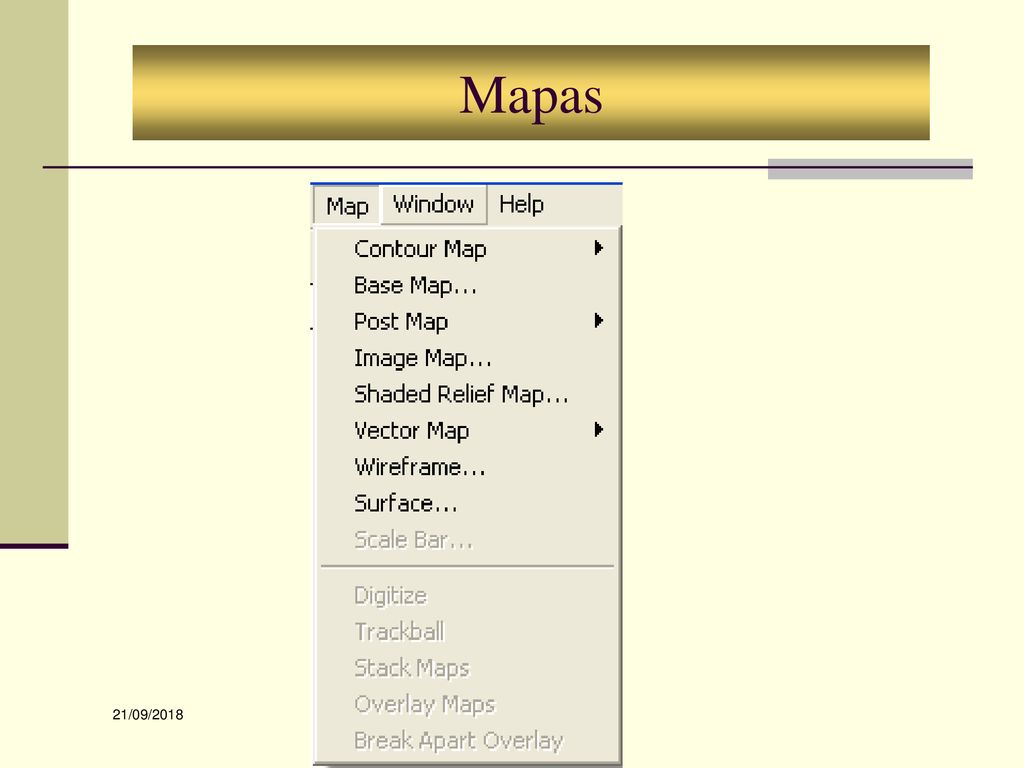

22 Mapas 21/09/2018

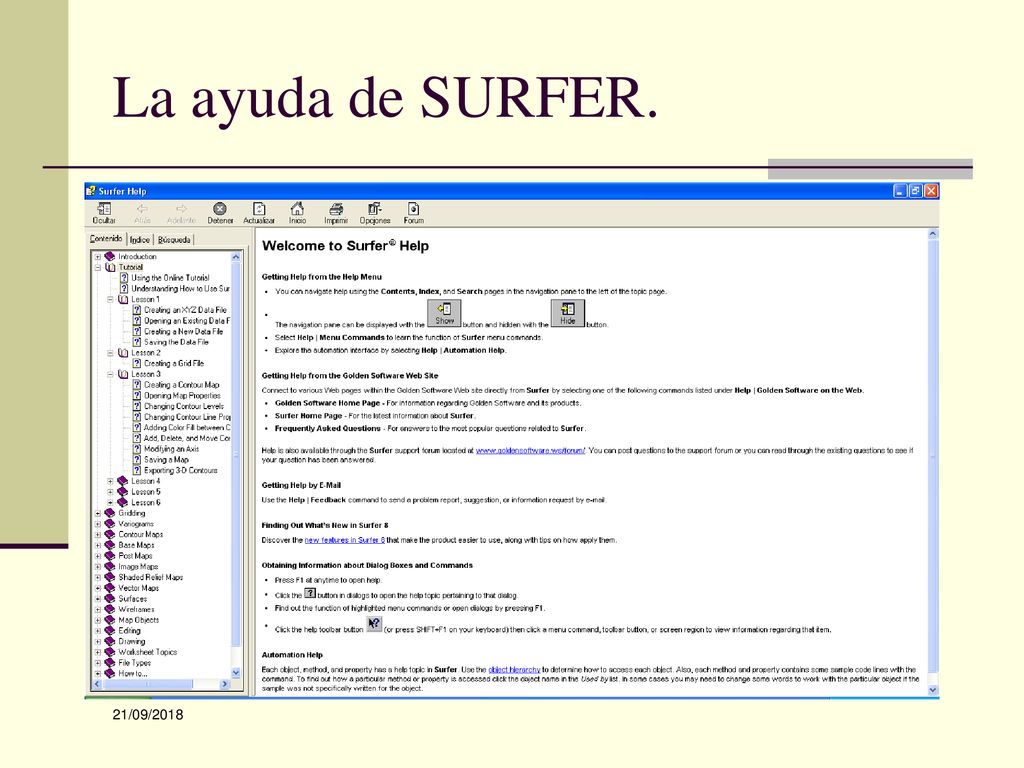

23 La ayuda de SURFER. 21/09/2018

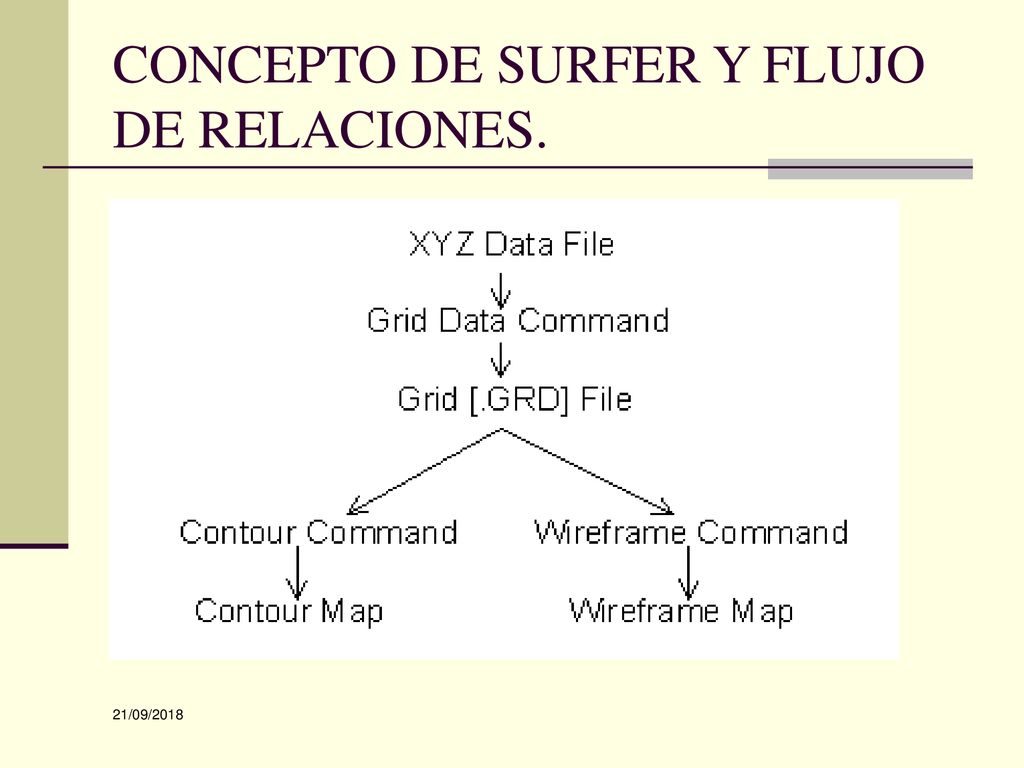

24 CONCEPTO DE SURFER Y FLUJO DE RELACIONES.
21/09/2018

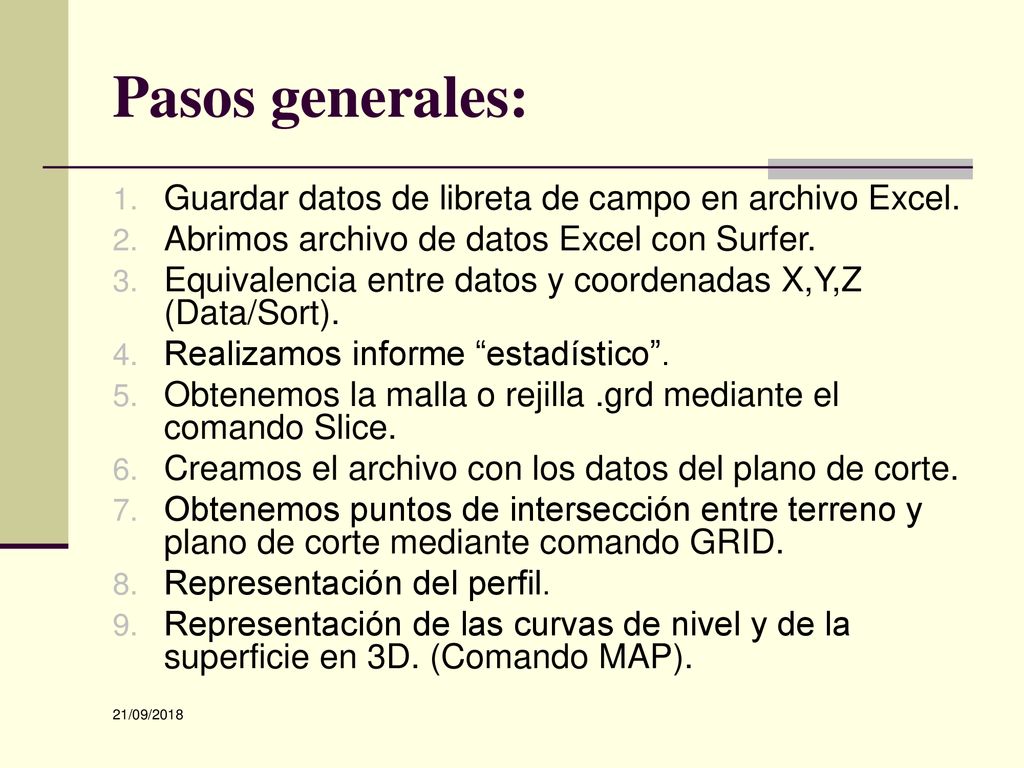

25 Pasos generales: Guardar datos de libreta de campo en archivo Excel.
Abrimos archivo de datos Excel con Surfer. Equivalencia entre datos y coordenadas X,Y,Z (Data/Sort). Realizamos informe “estadístico”. Obtenemos la malla o rejilla .grd mediante el comando Slice. Creamos el archivo con los datos del plano de corte. Obtenemos puntos de intersección entre terreno y plano de corte mediante comando GRID. Representación del perfil. Representación de las curvas de nivel y de la superficie en 3D. (Comando MAP). 21/09/2018

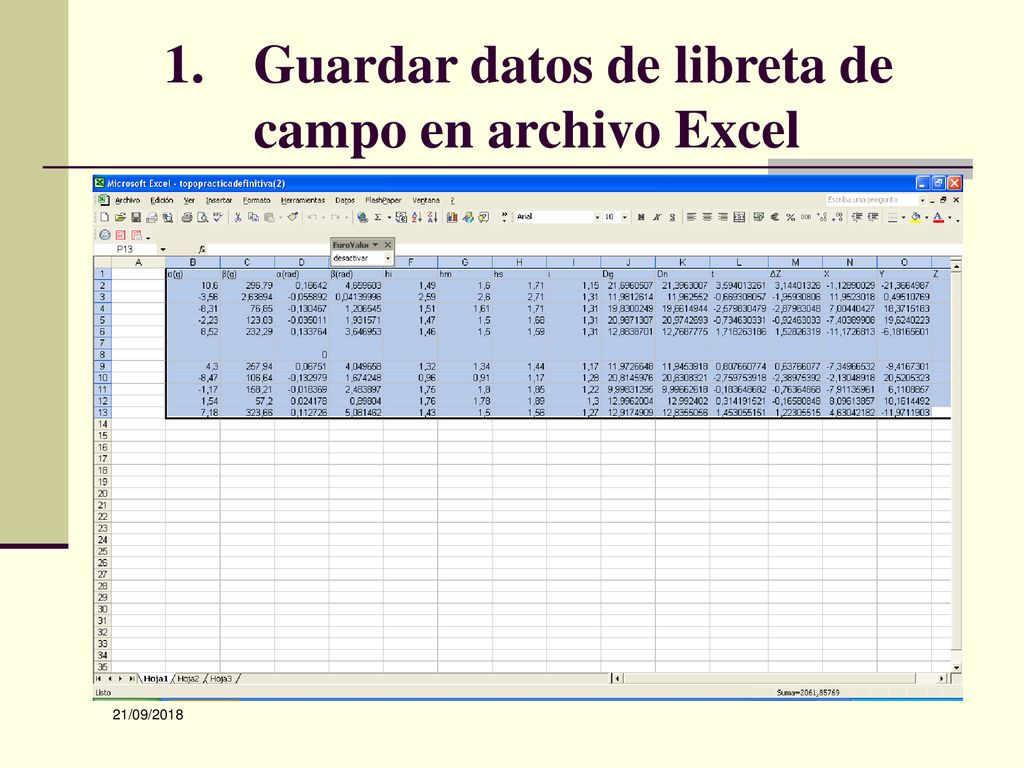

26 Guardar datos de libreta de campo en archivo Excel
21/09/2018

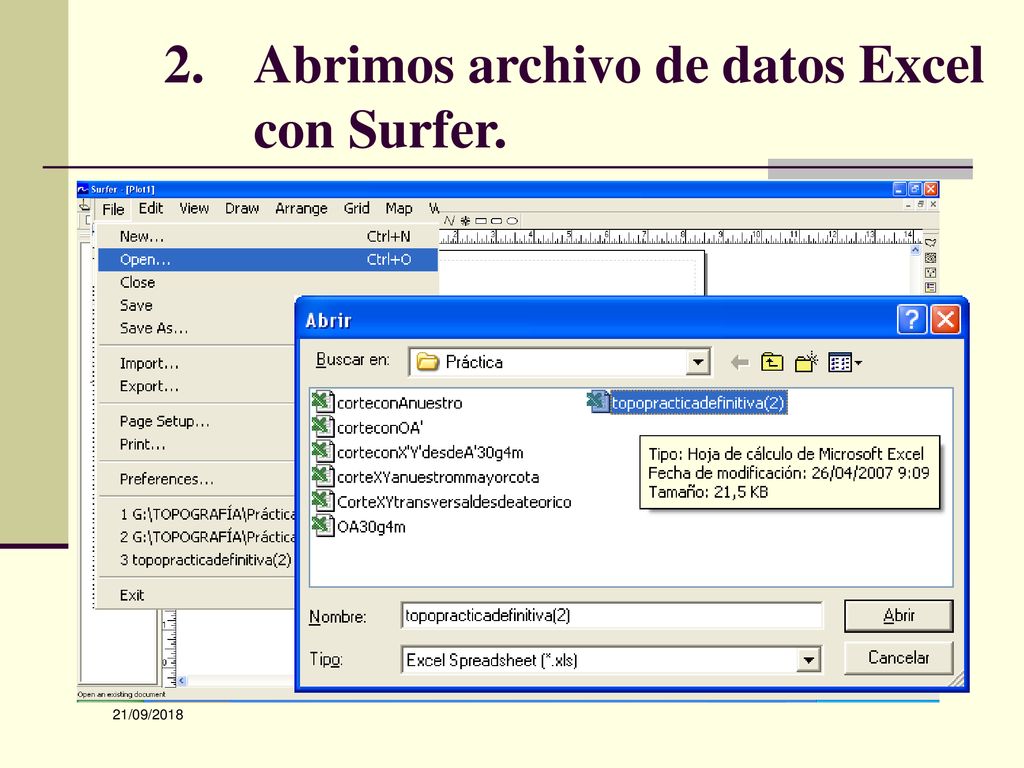

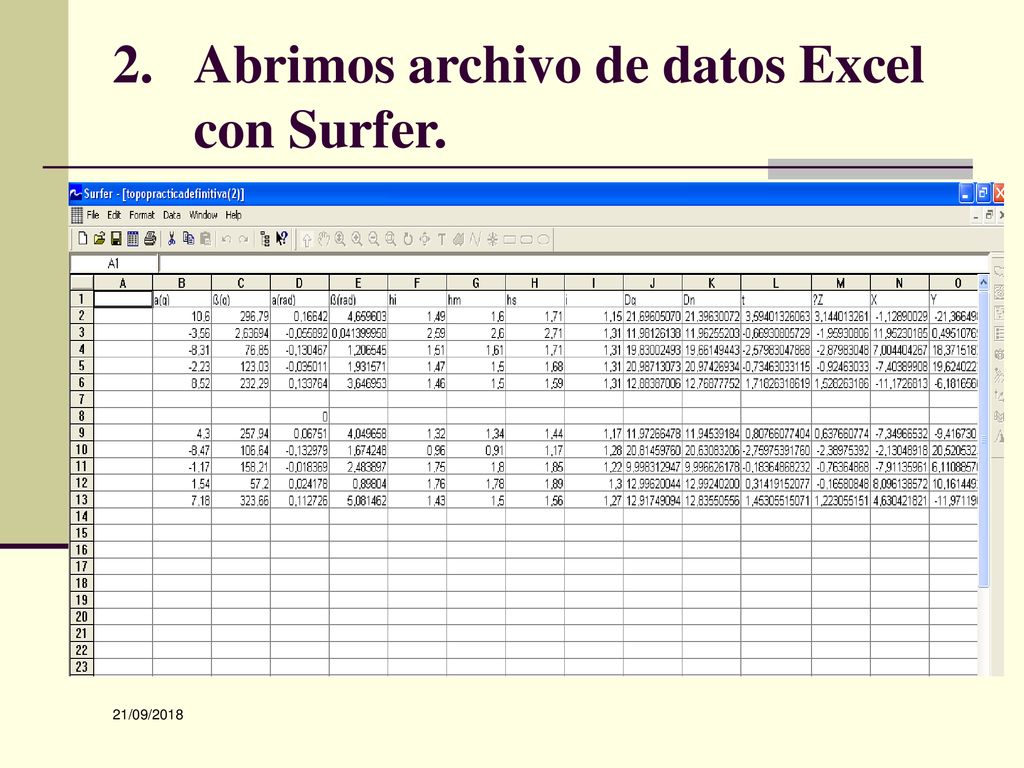

27 Abrimos archivo de datos Excel con Surfer.
21/09/2018

28 Abrimos archivo de datos Excel con Surfer.
21/09/2018

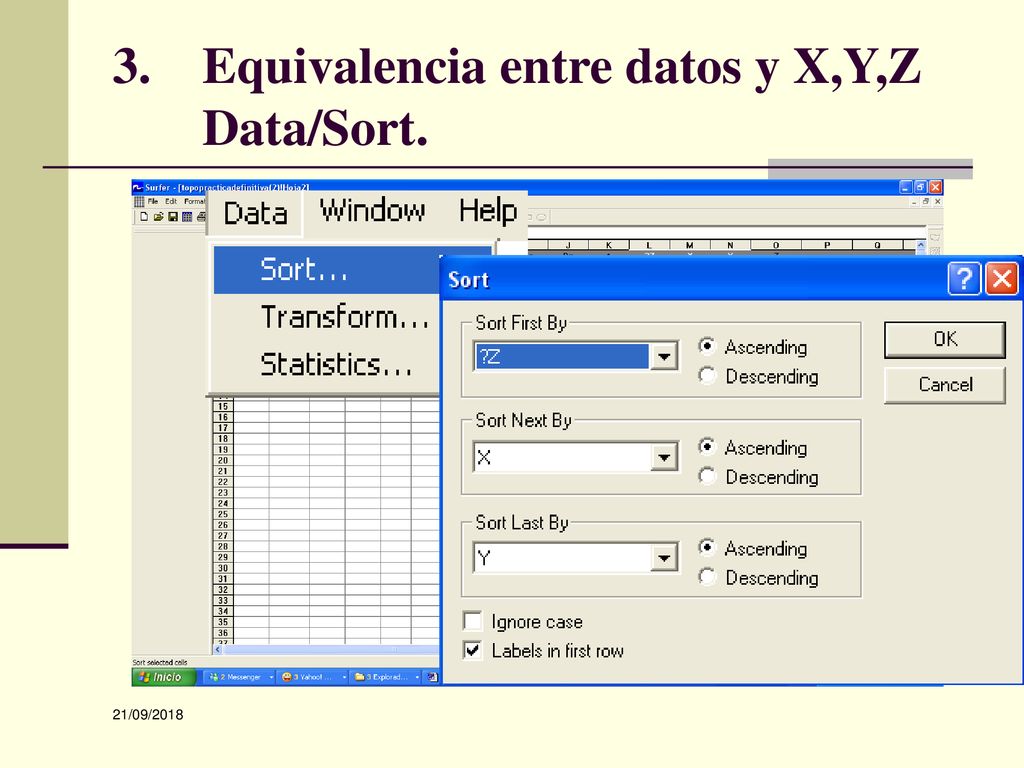

29 Equivalencia entre datos y X,Y,Z Data/Sort.
21/09/2018

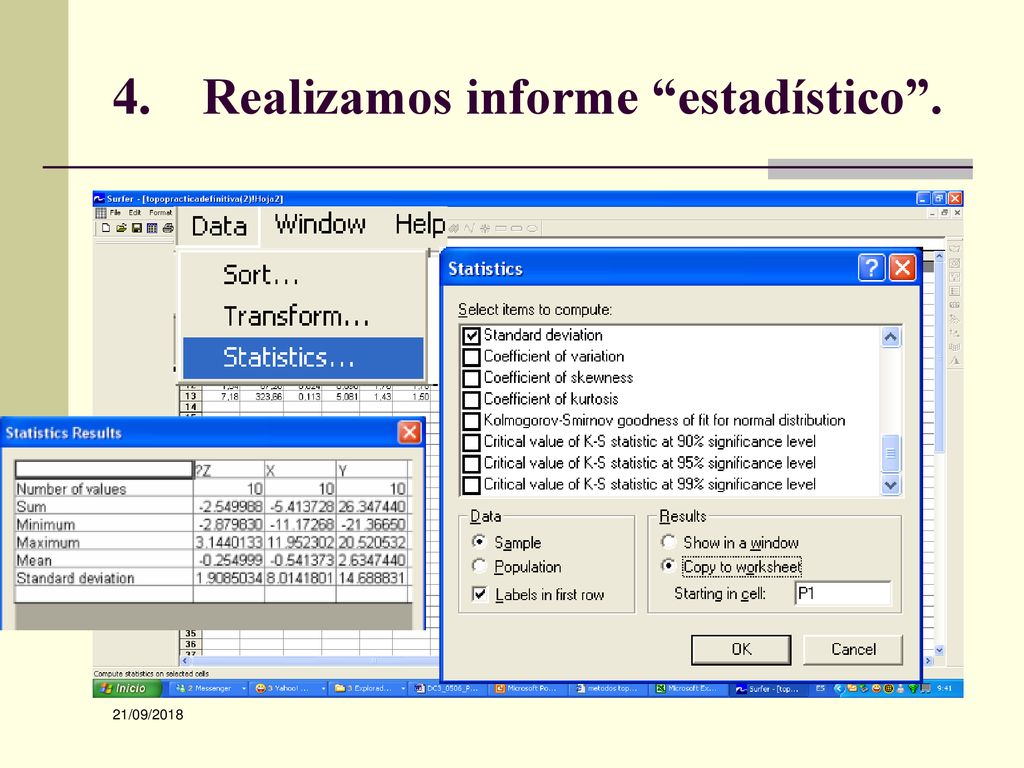

30 Realizamos informe “estadístico”.
21/09/2018

31 Realizamos informe “estadístico”.
21/09/2018

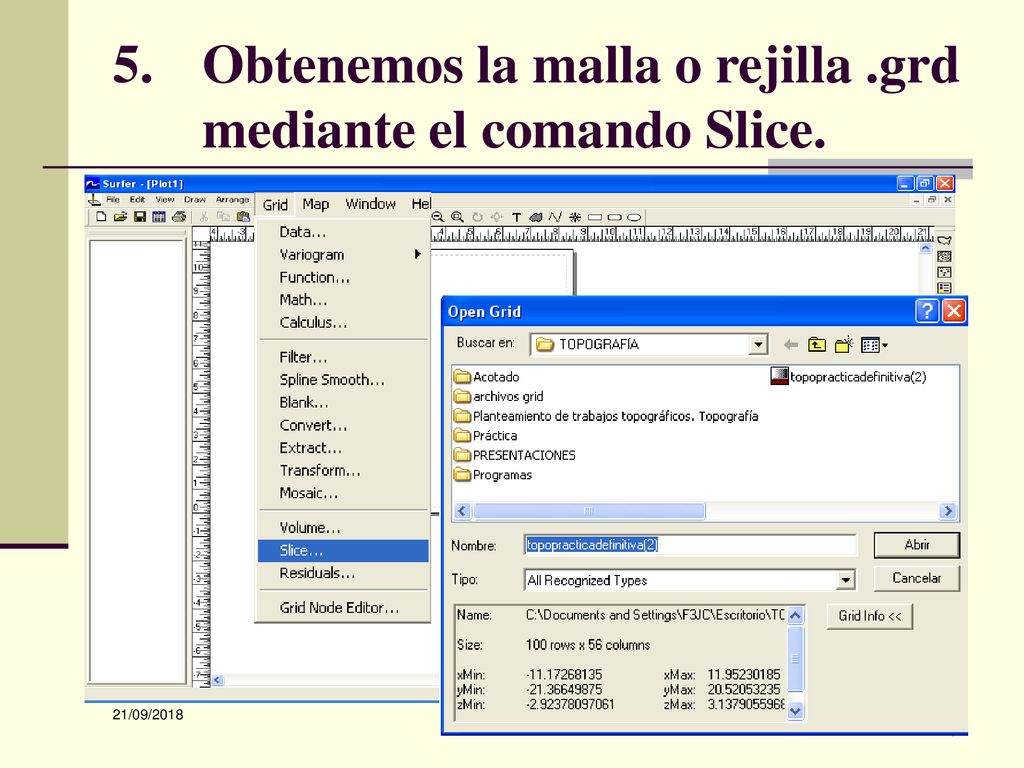

32 Obtenemos la malla o rejilla .grd mediante el comando Slice.
21/09/2018

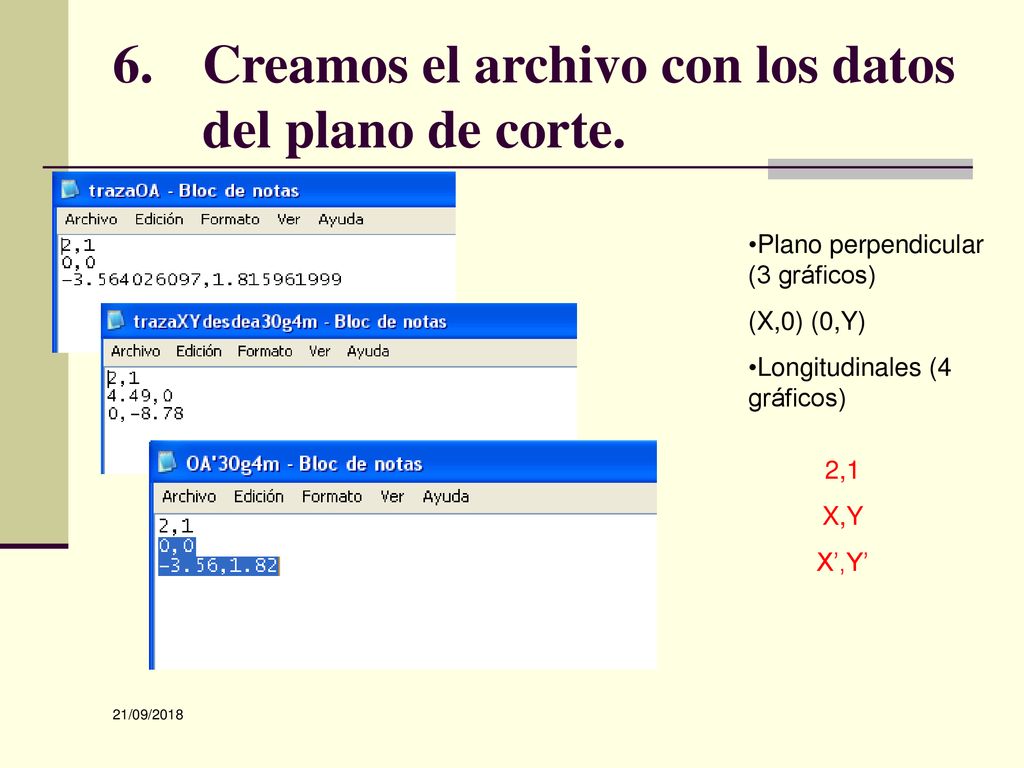

33 Creamos el archivo con los datos del plano de corte.
Plano perpendicular (3 gráficos) (X,0) (0,Y) Longitudinales (4 gráficos) 2,1 X,Y X’,Y’ 21/09/2018

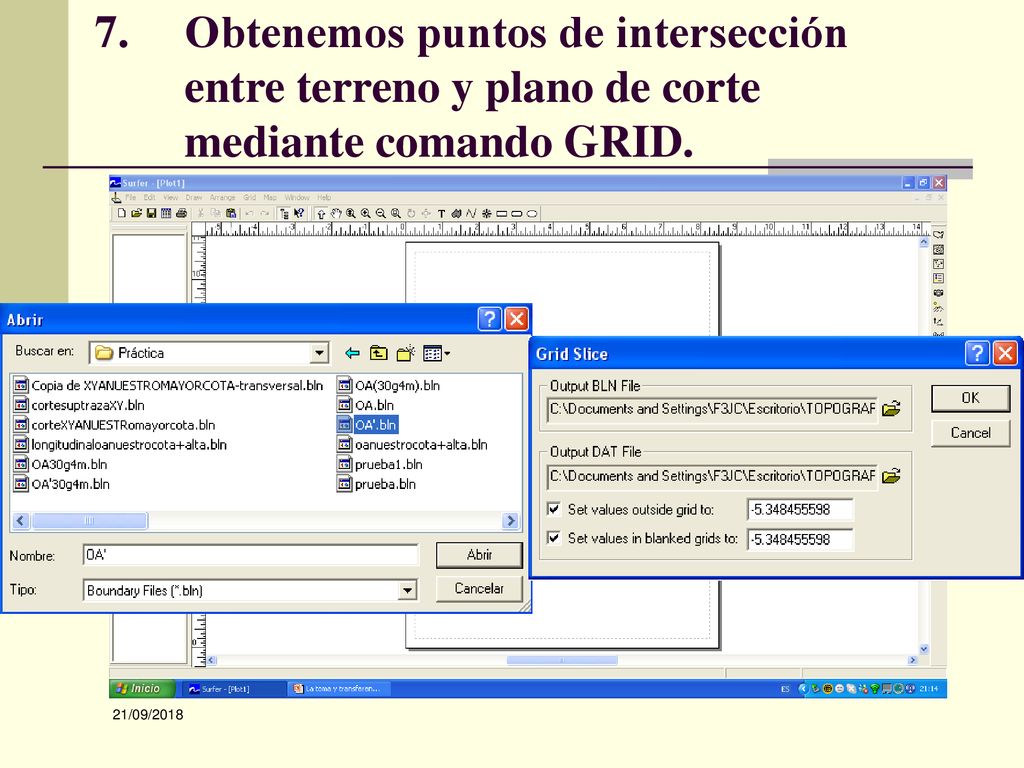

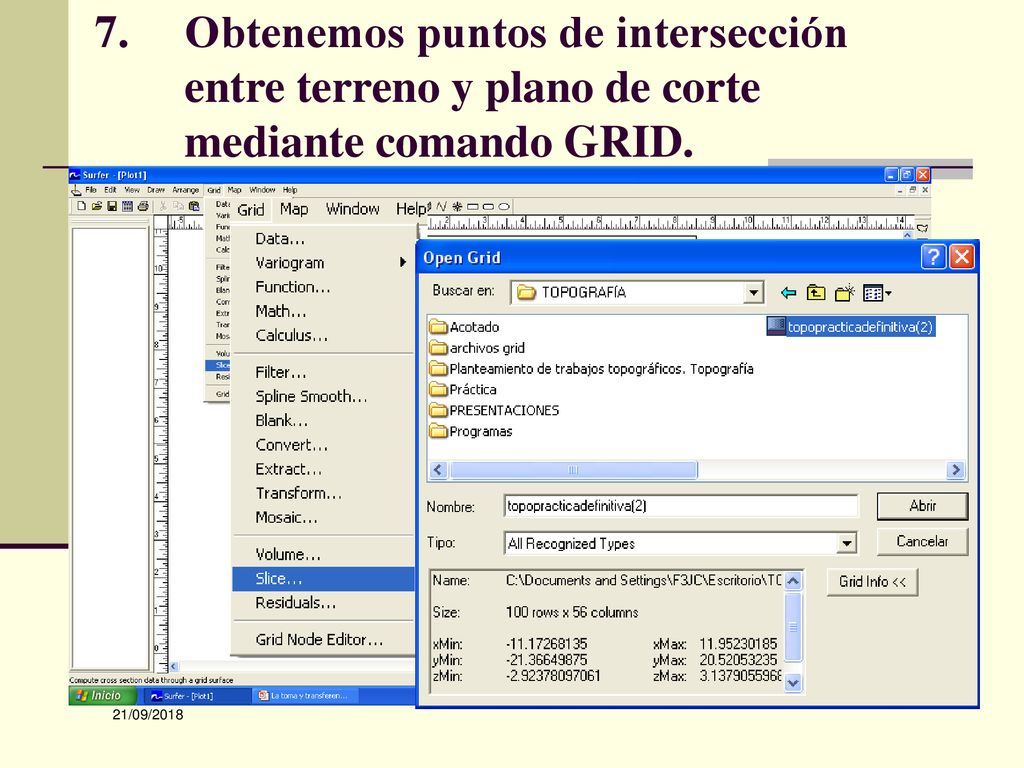

34 Obtenemos puntos de intersección entre terreno y plano de corte mediante comando GRID.
21/09/2018

35 Obtenemos puntos de intersección entre terreno y plano de corte mediante comando GRID.
21/09/2018

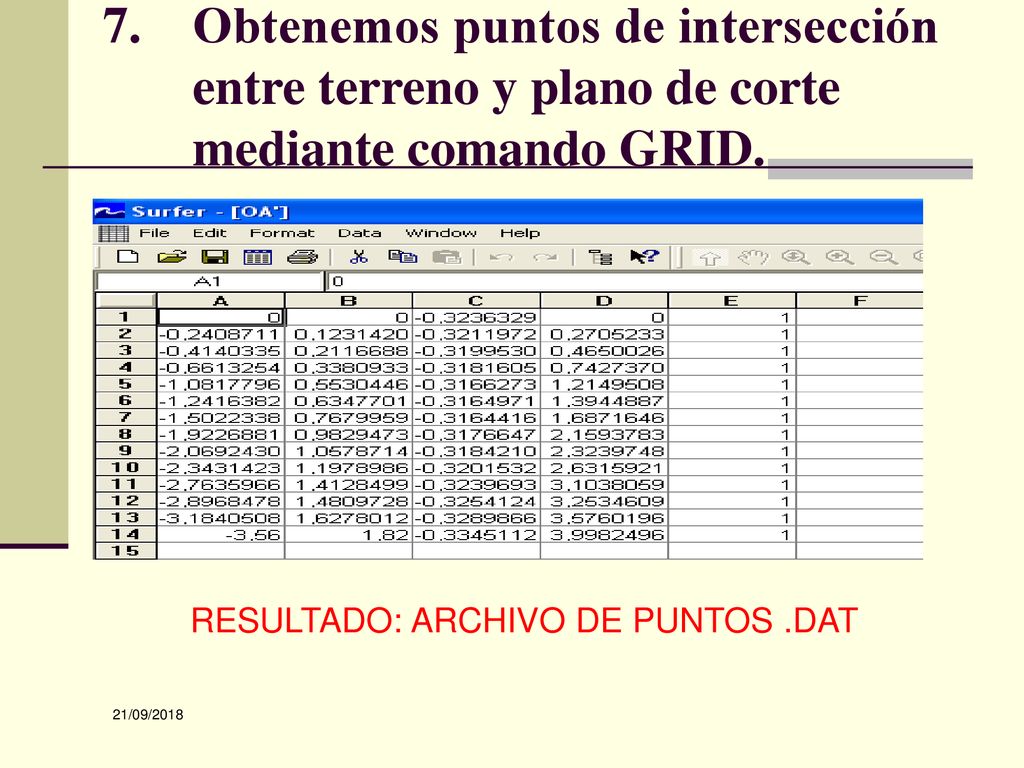

36 RESULTADO: ARCHIVO DE PUNTOS .DAT
Obtenemos puntos de intersección entre terreno y plano de corte mediante comando GRID. RESULTADO: ARCHIVO DE PUNTOS .DAT 21/09/2018

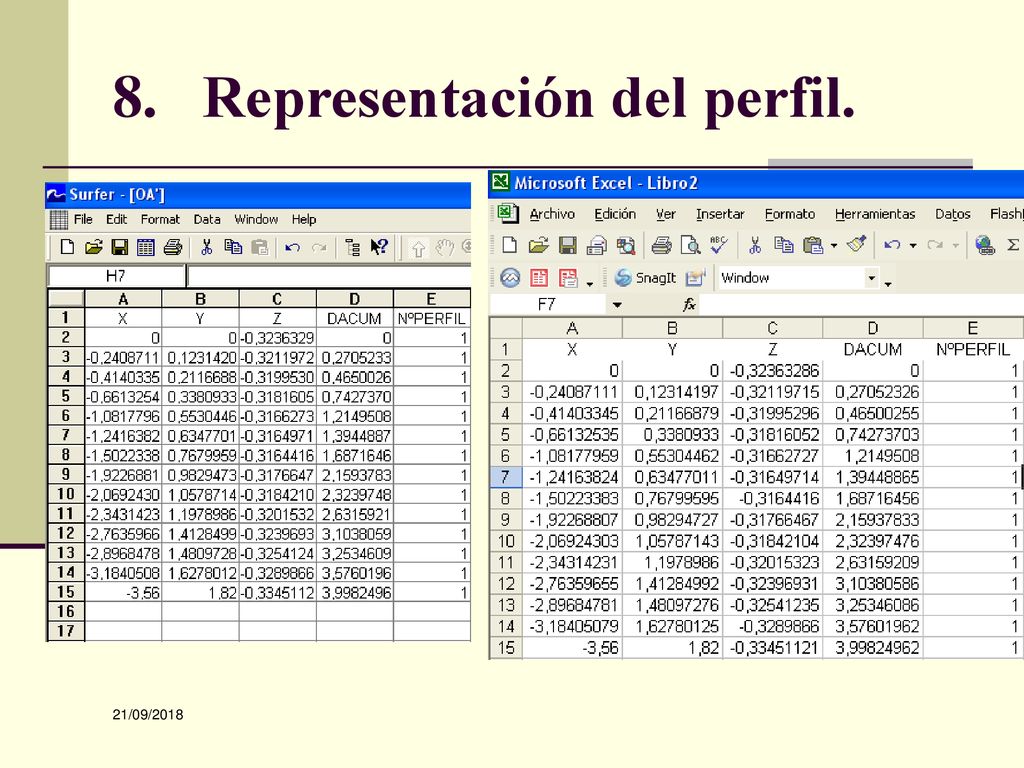

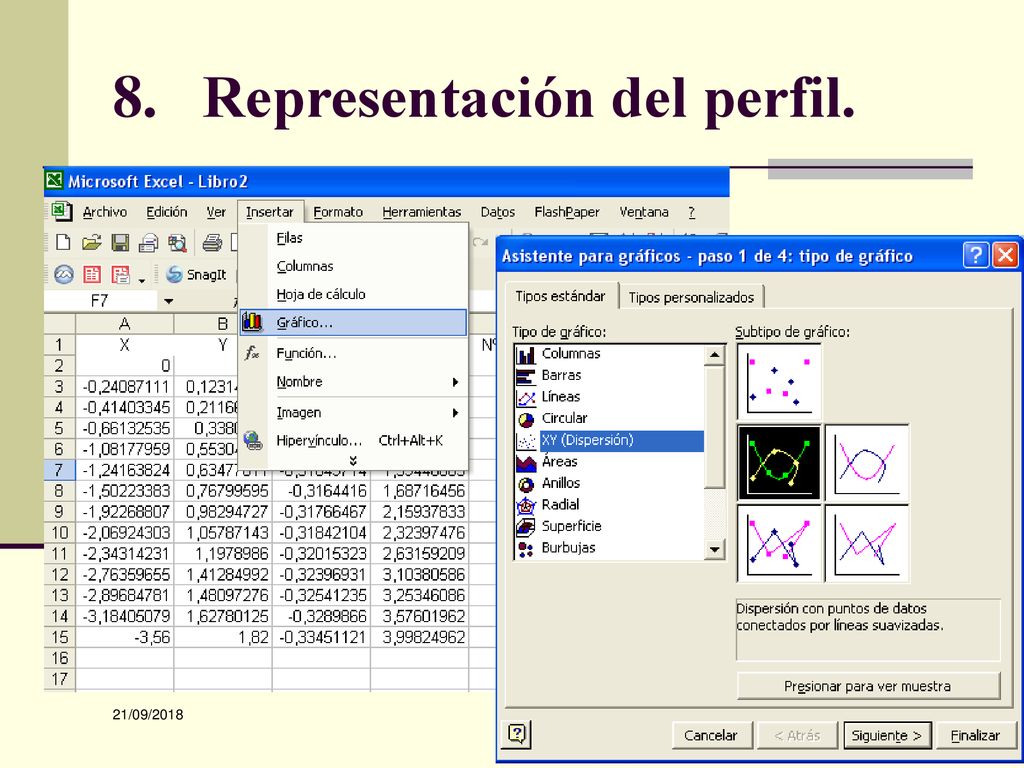

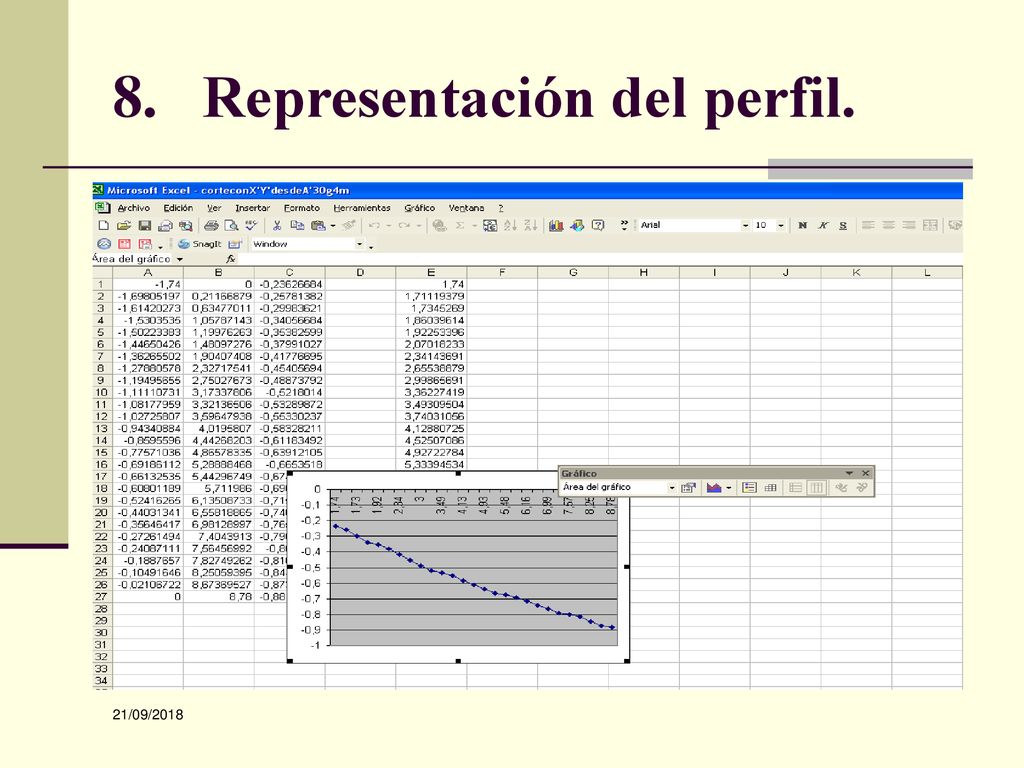

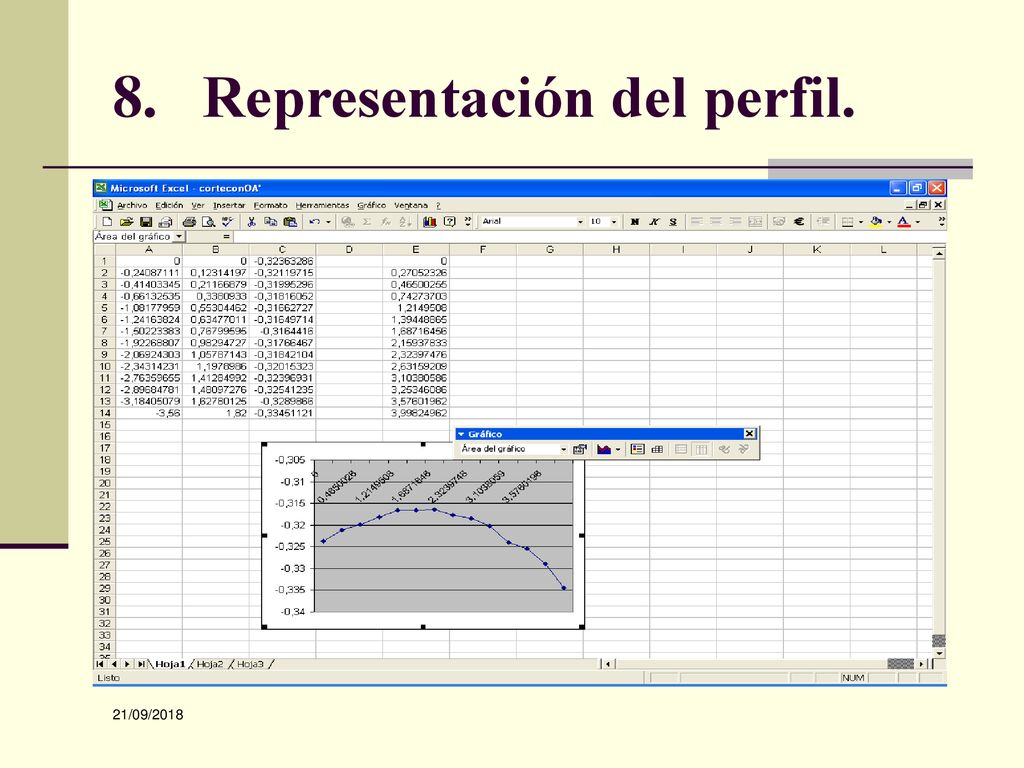

37 Representación del perfil.
21/09/2018

38 Representación del perfil.
21/09/2018

39 Representación del perfil.
21/09/2018

40 Representación del perfil.
21/09/2018

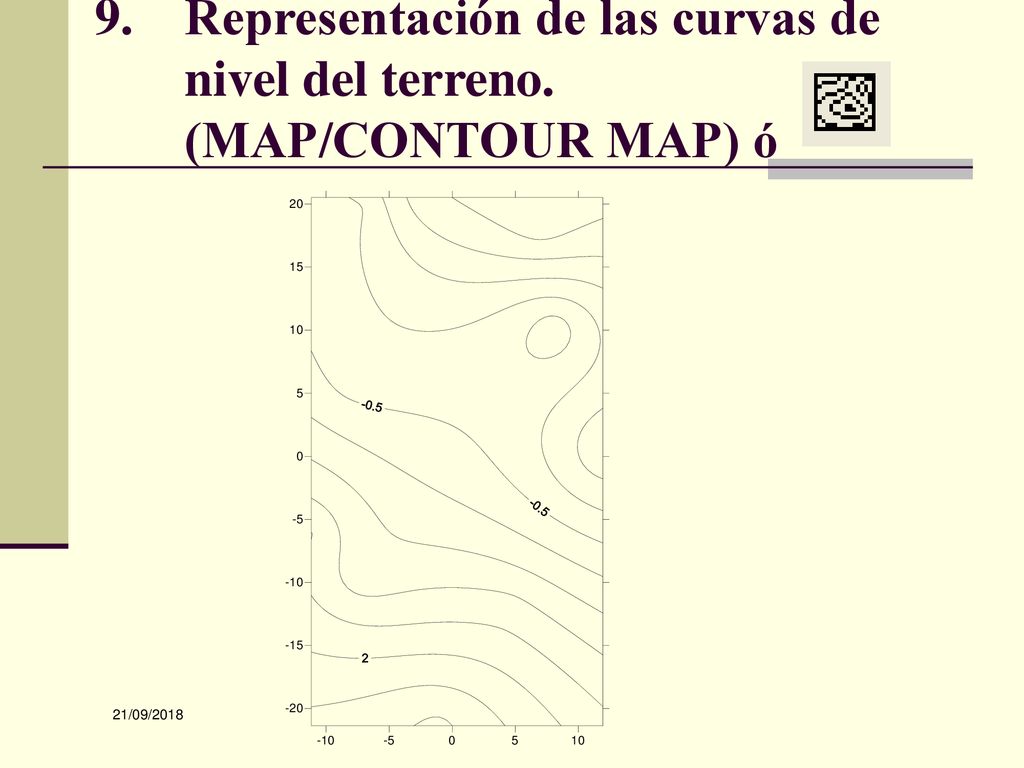

41 Representación de las curvas de nivel del terreno. (MAP/CONTOUR MAP) ó
21/09/2018

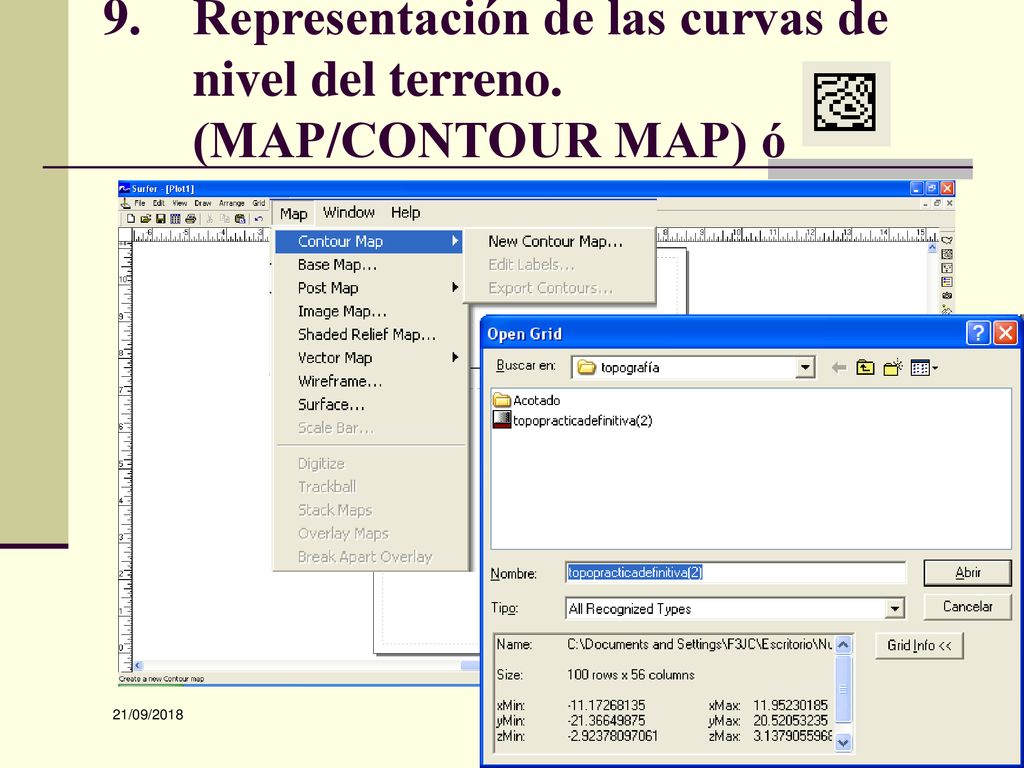

42 Representación de las curvas de nivel del terreno. (MAP/CONTOUR MAP) ó
21/09/2018

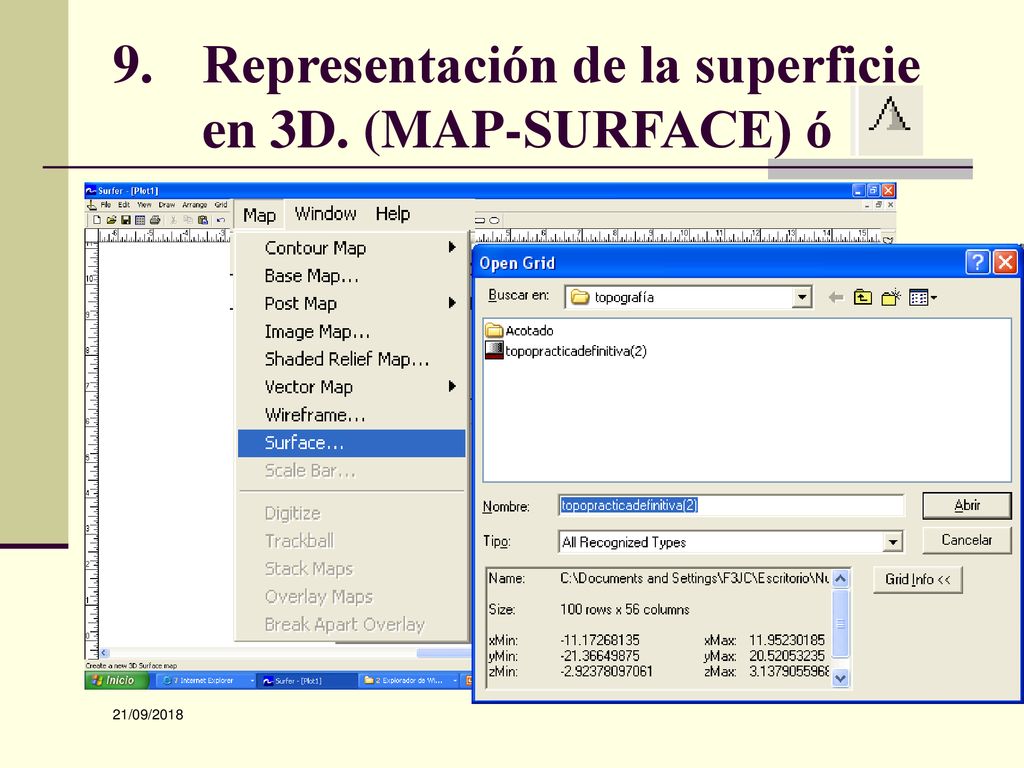

43 Representación de la superficie en 3D. (MAP-SURFACE) ó
21/09/2018

44 Representación de la superficie en 3D. (MAP-SURFACE) ó
21/09/2018

45 Proyectos que utilizan Surfer.
LEVANTAMIENTO ALTIMÉTRICO DE LA ZONA COMPRENDIDA ENTRE EL POBLADO MONTERREY Y LA CULATA, PARROQUIA GONZALO PICÓN, MUNICIPIO LIBERTADOR DEL ESTADO MÉRIDA. UNIVERSIDAD DE LOS ANDES FACULTAD DE INGENIERÍA ESCUELA: GEOLÓGICA ANALYSIS OF THE MEANDERS OF SOME RUNOFF CHANNELS ON MARS. BIOMONITORIZACIÓN DE LA CALIDAD DEL AIRE EN LOS ALREDEDORES DE LA ROBLA (LEÓN). CARTOGRAFÍA AMBIENTAL: TRAZADO DE MAPAS CLIMÁTICOS DESDE BASES DE DATOS TEXTUALES. 21/09/2018
