1 COLEGIO DE INGENIEROS MECANICOS Y ELECTRICISTAS
CONFERENCIA 5G Jorge González y González 22 JUNIO 2015

2 DEMANDA DEL MERCADO El tráfico IP global ha crecido más de 5 veces
en los últimos 5 años ( ) Según Visual Networking Index, el tráfico IP se triplicará entre 2014 y 2019. CAGR: Tasa de Crecimiento Anual Compuesta

3 DEMANDA DEL MERCADO Más usuarios de Internet
2014: Millones de usuarios 2019: Millones de usuarios Más conexiones y dispositivos 2014: 14,000 Millones 2019: 24,000 Millones Tabletas, TV-UHD, M2M, IoT, Ponibles

4 DEMANDA DEL MERCADO Velocidades de Banda Ancha más rápidas
Velocidad media fija 2014: 20 Mbps 2019: 42 Mbps Mayor Movilidad 2019: 14% del tráfico IP procederá Red Móvil 53% WiFi 33% Red Fija

5 DEMANDA DEL MERCADO Internet de las Cosas (IoT)
2019: 10,500 Millones de Conexiones Juegos interactivos Servicios Avanzados Música en Línea 2014: 1200 Millones de Usuarios 2019: 1700 Millones de Usuarios

6 DEMANDA DEL MERCADO Servicios de Localización (LBS)
2014: 597 Millones de Usuarios 2019: 2000 Millones de usuarios Videoconferencia 2014: 76 Millones de Usuarios 2019: 220 Millones de usuarios.

7 OFERTA DE LA TECNOLOGIA
UIT definió 4G como IMT-Advanced 100 Mbps con movilidad 1 Gbps estacionario LTE- No cumple con el requisito 5G requiere nueva interfaz de radio y un nuevo estandar

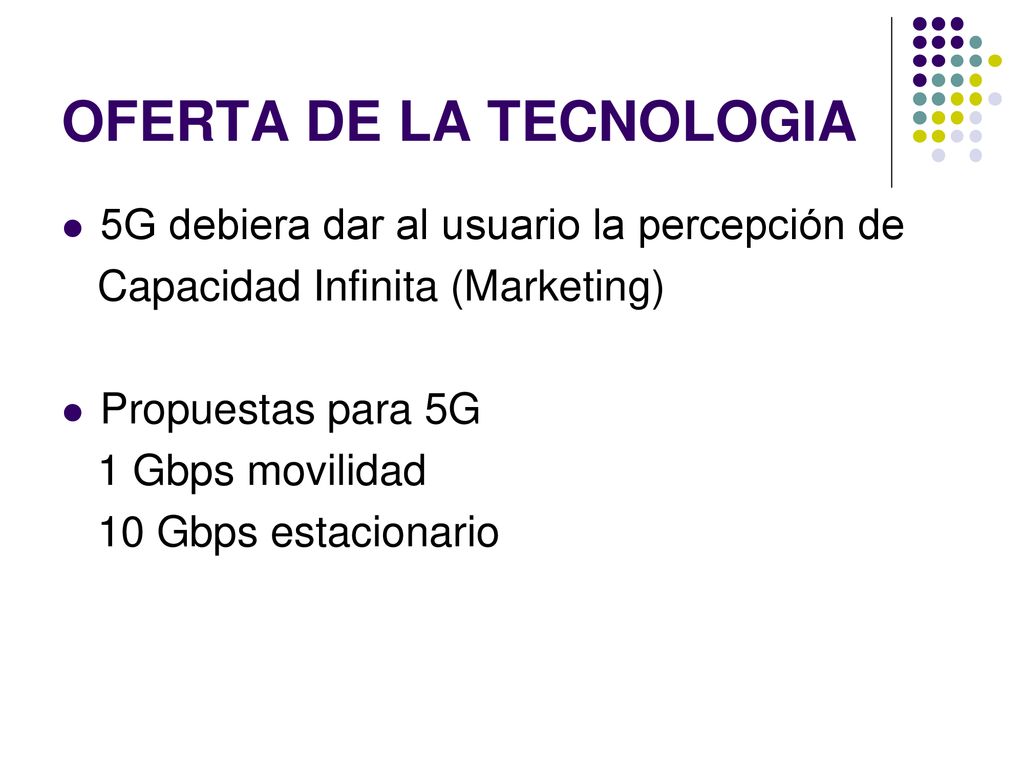

8 OFERTA DE LA TECNOLOGIA
5G debiera dar al usuario la percepción de Capacidad Infinita (Marketing) Propuestas para 5G 1 Gbps movilidad 10 Gbps estacionario

9 OFERTA DE LA TECNOLOGIA
Se requiere Nuevo Espectro (600 MHz ?) Armonizar la Banda de los 700 MHz Bandas milimétricas (50, 60 GHz) Retos Tecnológicos: Aislamiento Electromagnético. 4G LTE Potencia de Tx: 23 dBm Sensibilidad de Rx: -113 dBm 5G debe superar ese aislamiento (136 dB)

10 OFERTA DE LA TECNOLOGIA
MIMO: Multiple Input, Multiple Output tecnología de múltiples antenas que crean haces localizados hacia cada dispositivo También usada en 4G LTE OFDM: Orthogonal Frequency Division Multiplexing Candidato también para 5G FBMC: Filter Bank Multi- Carrier Multiplexing

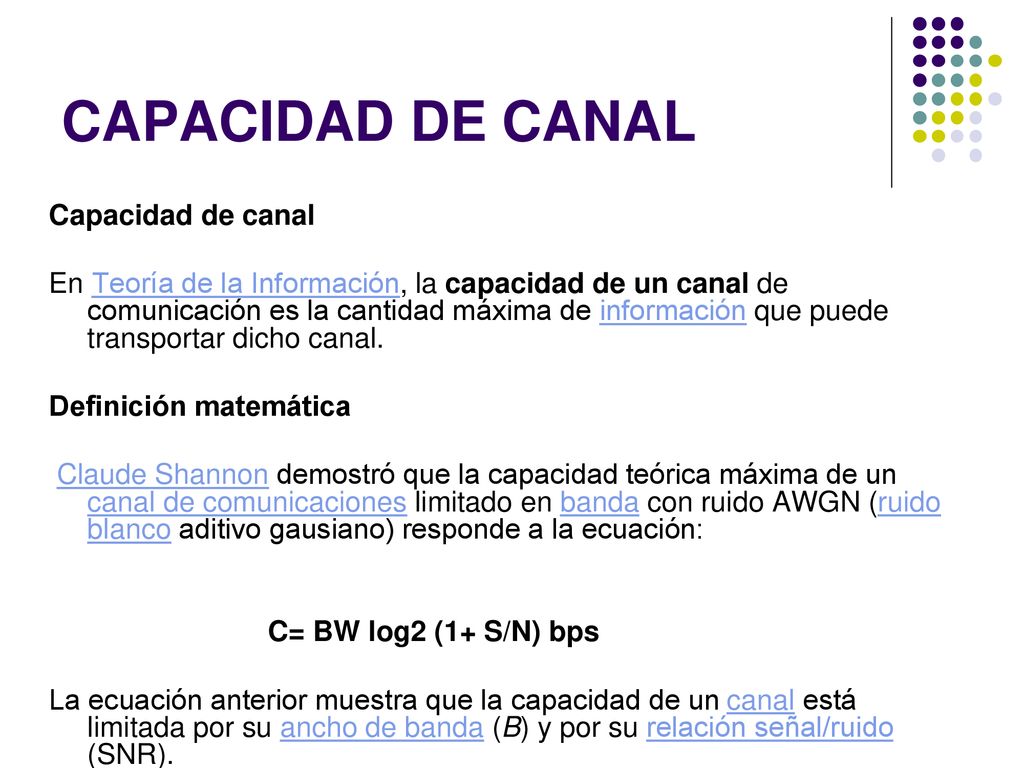

11 CAPACIDAD DE CANAL Capacidad de canal
En Teoría de la Información, la capacidad de un canal de comunicación es la cantidad máxima de información que puede transportar dicho canal. Definición matemática Claude Shannon demostró que la capacidad teórica máxima de un canal de comunicaciones limitado en banda con ruido AWGN (ruido blanco aditivo gausiano) responde a la ecuación: C= BW log2 (1+ S/N) bps La ecuación anterior muestra que la capacidad de un canal está limitada por su ancho de banda (B) y por su relación señal/ruido (SNR).

12 ¿Para que 4G? Necesidad de mayor Ancho de Banda
Digital Dividend Spectrum (700 MHz) 1MByte: 1 Libro Digital 45 segundos de música 20 segundos de video (low quality)

13 4G Feature Phones VOZ 4 a 11 MB/hora Web browsing 20 MB Email 20 MB
Total Mensual:80 MB

14 4G SMART PHONES VOZ 4 a 11 MB/hora Web browsing 30 MB Email 50 MB
Total Mensual: 185 MB

15 4G SUPER PHONES VOZ 4 a 11 MB/hora Web browsing 100 MB Radio 70 MB
Video 50 MB 50 MB Total Mensual: 800 MB

16 4G TABLETAS Web browsing 350 MB Network Radio 140 MB Video 150 MB
100 MB Total Mensual: 1900 MB

17

18 Generaciones de Redes móviles:
1G Redes de acceso analógico (1980) NMT AMPS TACS 2G Redes de acceso digital (1990) DAMPS CDMA-ONE GSM 2.5G Redes de acceso digital con mejoras para servicios de datos. CDMA 1X (144 Kbps) GPRS ( 30 Kbps ) EDGE (144 Kbps) 3G Redes de acceso digital con servicios y velocidades para datos comparables a las redes alámbricas. UMTS = WCDMA CDMA X EVDO CDMA X

19 Para qué incrementar los anchos de banda?
Aplicaciones: WAP browsing a 32 Kbps. MMS a 64 Kbps. Videotelefonía Kbps. WEB browsing > 1Mbps. Video / audio streaming Mbps.

20 Evolución Tecnológica: DL: 474 Kbps
EDGE UL:474 Kbps DL:14.4 Mbps 3G HSDPA Con MHZ UL:384 Kbps 3G UMTS Con MHZ HSDPA/HSUPA UL:5.76 Mbps DL: 28 Mbps 3G ADVANCED Con MHZ UL:11.5 Mbps DL:100 Mbps 4G LTE Con MHZ UL:50 Mbps
