1 TERMOELECTRICAS GEOTERMICAS

2 Integrantes Ilse Nallely García Márquez 08060395
Iván Zapata Orozco Luis Ramón Lechuga López Iván Alan Bustillos Urías Omar Alejandro Palacios Carlos Ramsés Orlando Lucero Loya Nicolás Ruiz Miranda Juan Humberto Baca Corral

3 Energía Geotérmica

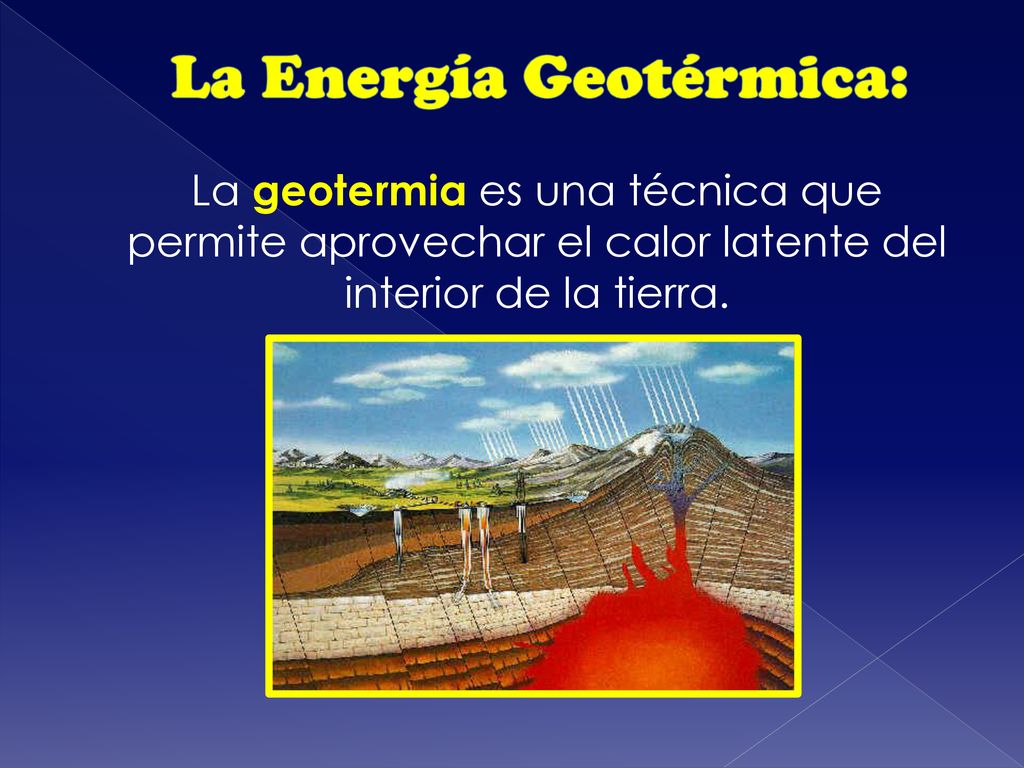

4 La Energía Geotérmica:
La geotermia es una técnica que permite aprovechar el calor latente del interior de la tierra.

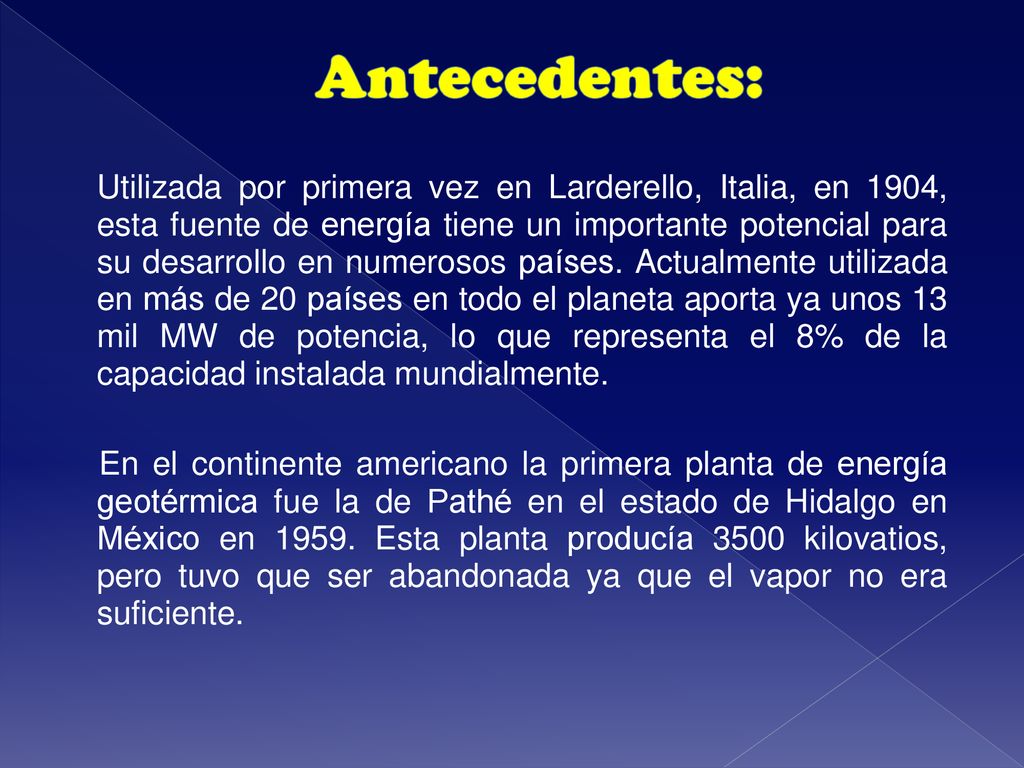

5 Antecedentes: Utilizada por primera vez en Larderello, Italia, en 1904, esta fuente de energía tiene un importante potencial para su desarrollo en numerosos países. Actualmente utilizada en más de 20 países en todo el planeta aporta ya unos 13 mil MW de potencia, lo que representa el 8% de la capacidad instalada mundialmente. En el continente americano la primera planta de energía geotérmica fue la de Pathé en el estado de Hidalgo en México en Esta planta producía 3500 kilovatios, pero tuvo que ser abandonada ya que el vapor no era suficiente.

6 Usos: Más energía Eléctrica
Balnearios ( Aguas termales que tienen aplicaciones para la salud) Calefacción Invernaderos Secado de Madera Deshidratación de frutas y legumbres Agricultura y acuicultura ( para invernaderos y criaderos de peces )

7 Fenómenos que indican áreas geotérmicas:

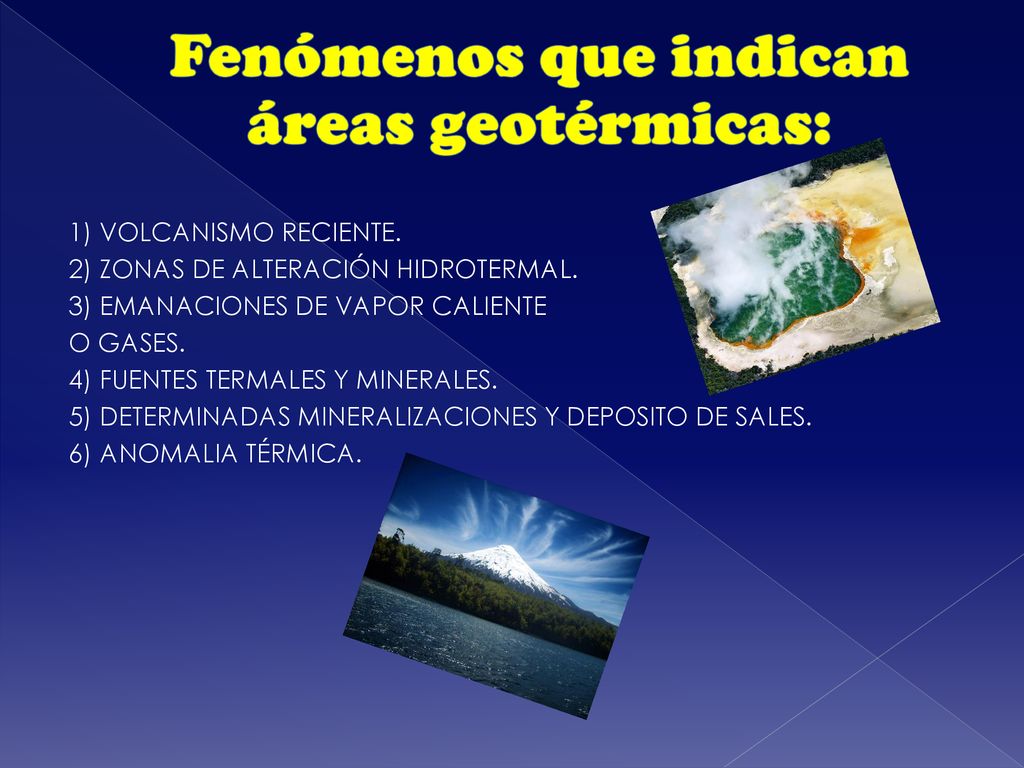

1) VOLCANISMO RECIENTE. 2) ZONAS DE ALTERACIÓN HIDROTERMAL. 3) EMANACIONES DE VAPOR CALIENTE O GASES. 4) FUENTES TERMALES Y MINERALES. 5) DETERMINADAS MINERALIZACIONES Y DEPOSITO DE SALES. 6) ANOMALIA TÉRMICA.

8 Causa que generan un campo geotérmico:

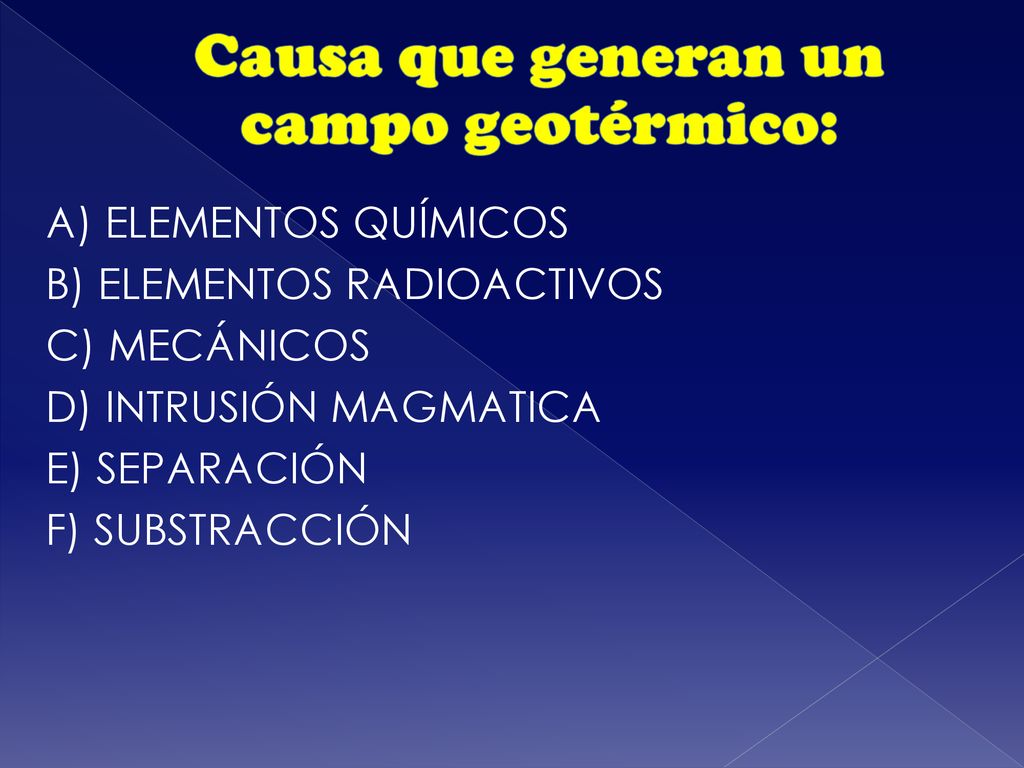

A) ELEMENTOS QUÍMICOS B) ELEMENTOS RADIOACTIVOS C) MECÁNICOS D) INTRUSIÓN MAGMATICA E) SEPARACIÓN F) SUBSTRACCIÓN

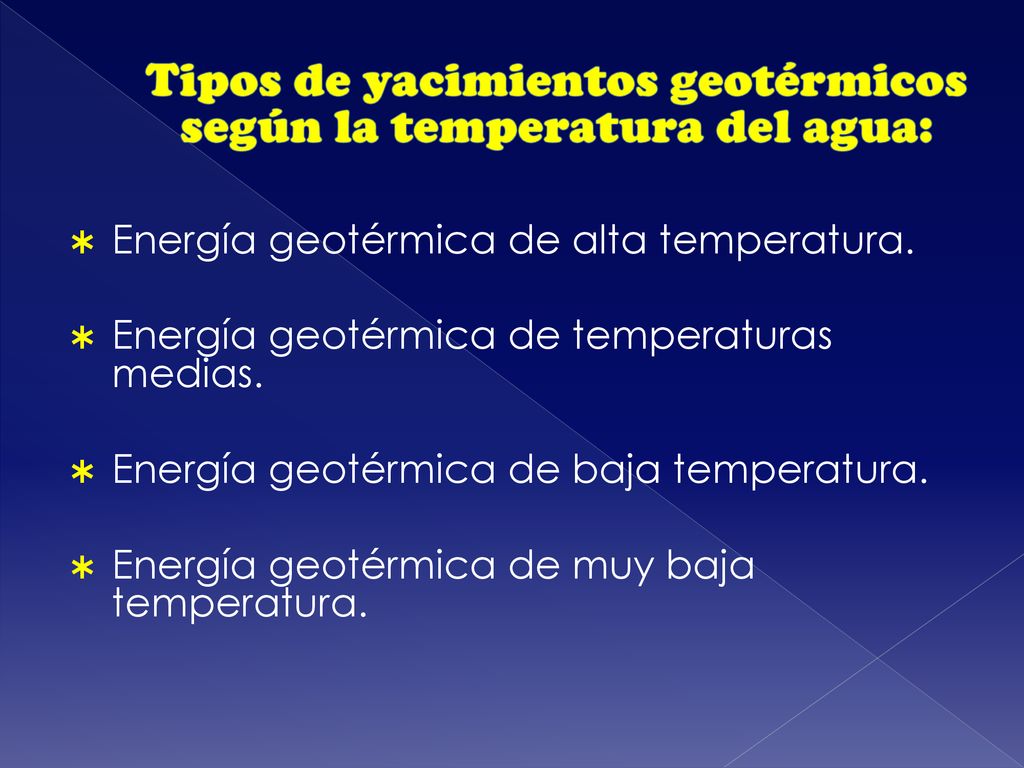

9 Tipos de yacimientos geotérmicos según la temperatura del agua:
Energía geotérmica de alta temperatura. Energía geotérmica de temperaturas medias. Energía geotérmica de baja temperatura. Energía geotérmica de muy baja temperatura.

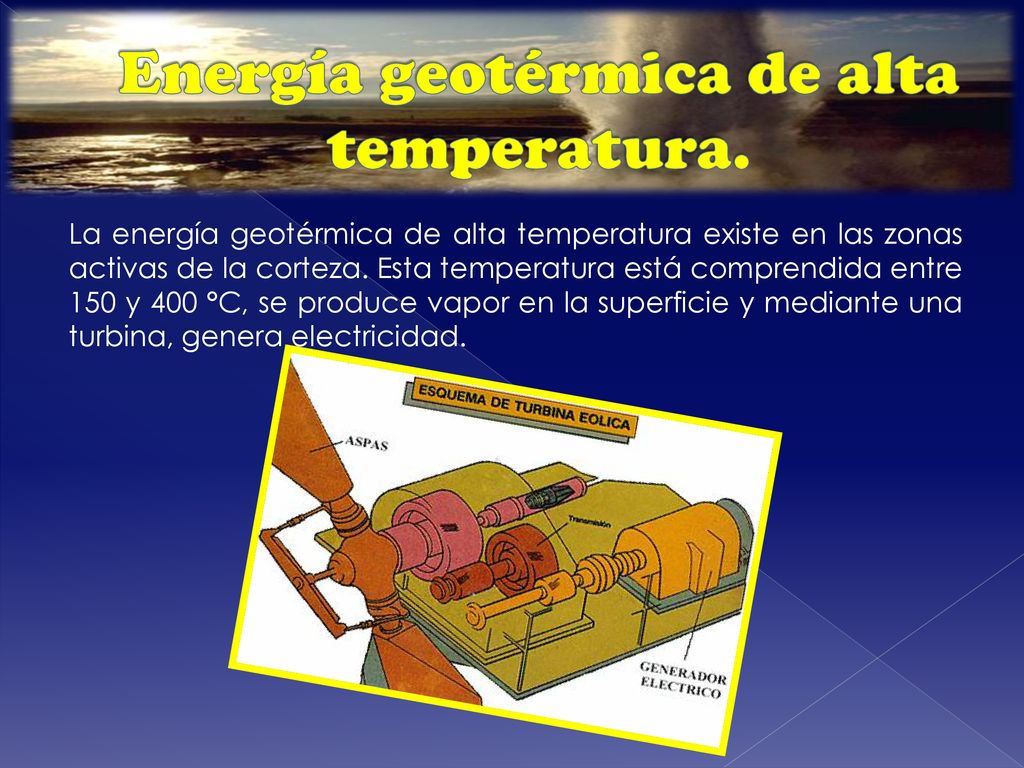

10 Energía geotérmica de alta temperatura.
La energía geotérmica de alta temperatura existe en las zonas activas de la corteza. Esta temperatura está comprendida entre 150 y 400 °C, se produce vapor en la superficie y mediante una turbina, genera electricidad.

11 Energía geotérmica temperaturas medias

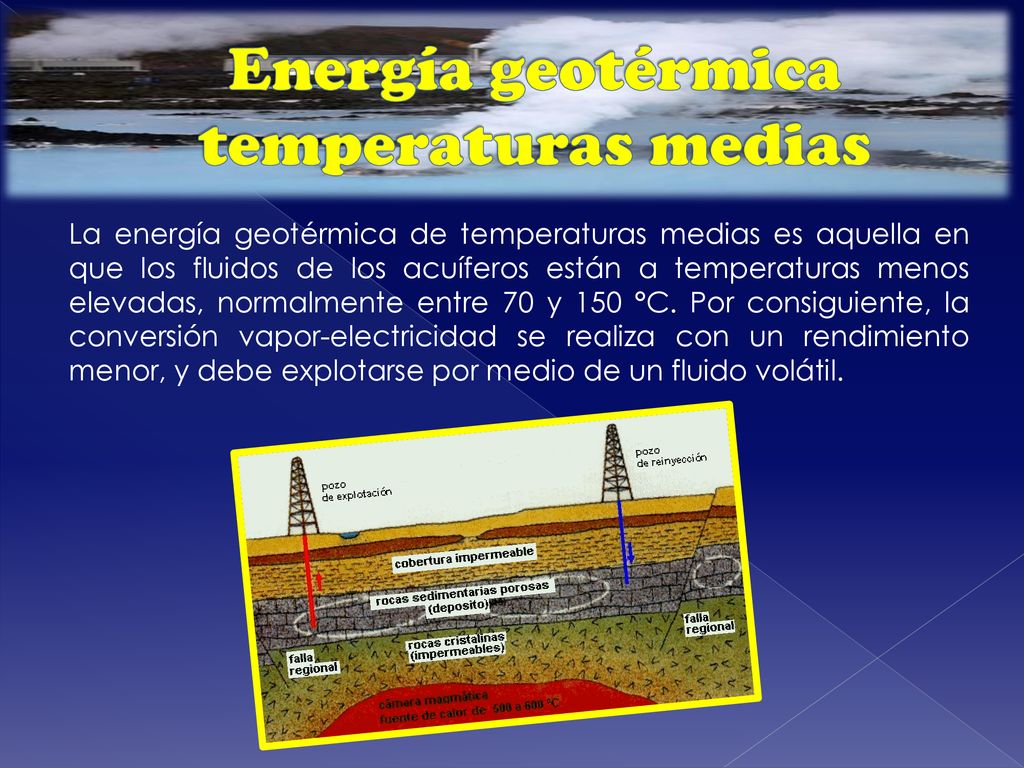

La energía geotérmica de temperaturas medias es aquella en que los fluidos de los acuíferos están a temperaturas menos elevadas, normalmente entre 70 y 150 °C. Por consiguiente, la conversión vapor-electricidad se realiza con un rendimiento menor, y debe explotarse por medio de un fluido volátil.

12 Energía geotérmica de baja temperatura

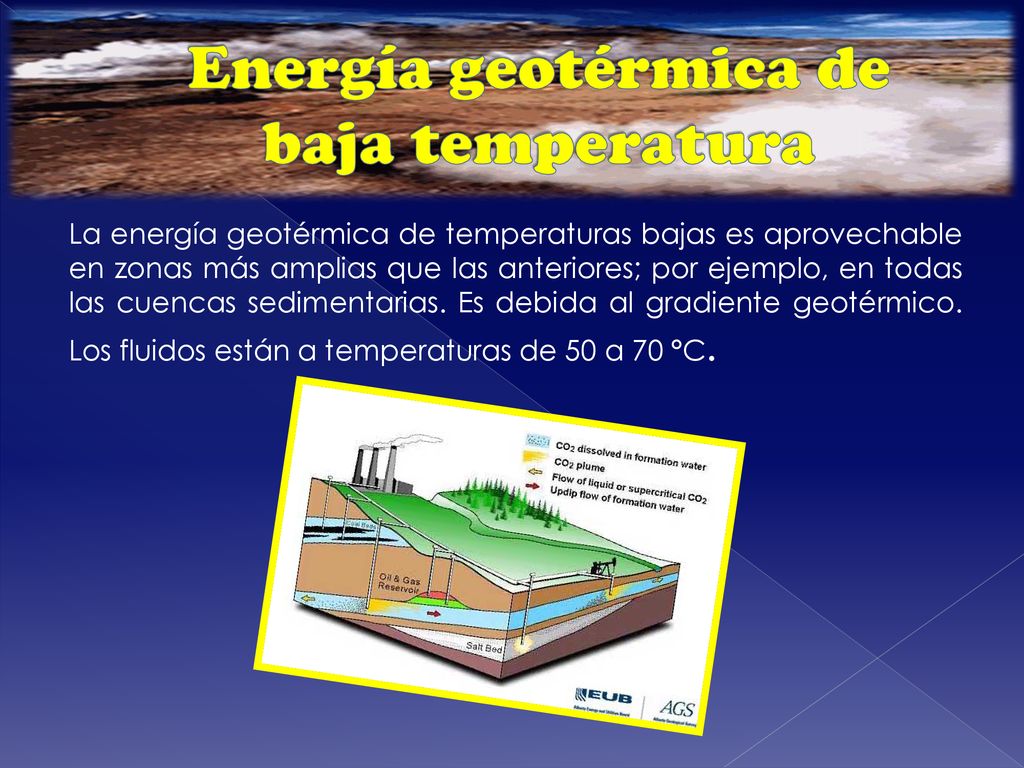

La energía geotérmica de temperaturas bajas es aprovechable en zonas más amplias que las anteriores; por ejemplo, en todas las cuencas sedimentarias. Es debida al gradiente geotérmico. Los fluidos están a temperaturas de 50 a 70 °C.

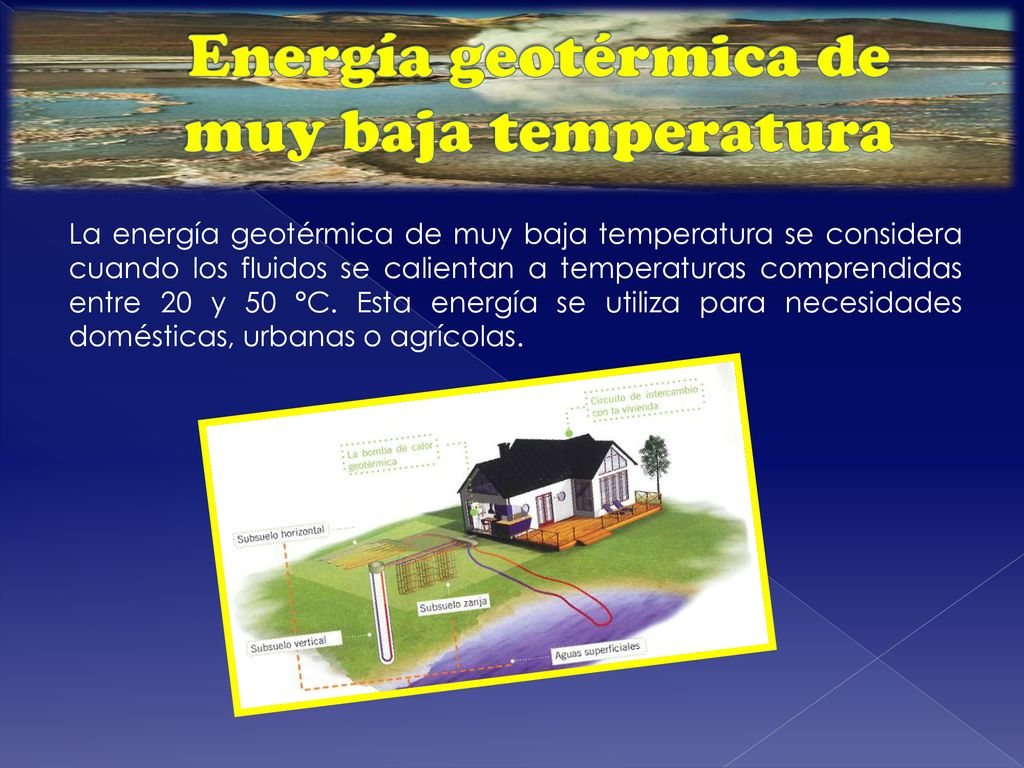

13 Energía geotérmica de muy baja temperatura
La energía geotérmica de muy baja temperatura se considera cuando los fluidos se calientan a temperaturas comprendidas entre 20 y 50 °C. Esta energía se utiliza para necesidades domésticas, urbanas o agrícolas.

14 VENTAJAS Y DESVENTAJAS DE LA Energía Geotérmica

15 Ventajas Es una fuente que evitaría la dependencia energética del exterior. Los residuos que produce son mínimos Sistema de gran ahorro Ausencia de ruidos exteriores No está sujeta a precios internacionales El área de terreno requerido por las plantas geotérmicas por megavatio es menor que otro tipo de plantas.

16 Desventajas En ciertos casos emisión de ácido sulfhídrico
En ciertos casos, emisión de CO2 Contaminación de aguas próximas con sustancias como arsénico, amoníaco, etc. Contaminación térmica. Deterioro del paisaje. No se puede transportar No está disponible más que en determinados lugares.

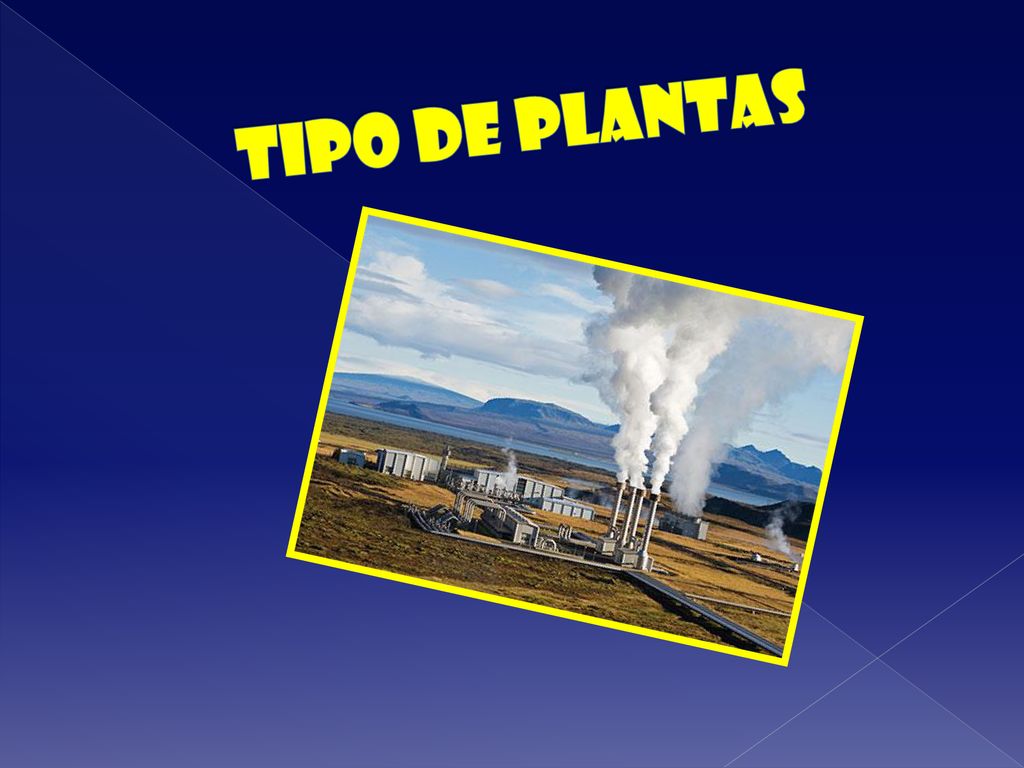

17 TIPO DE PLANTAS

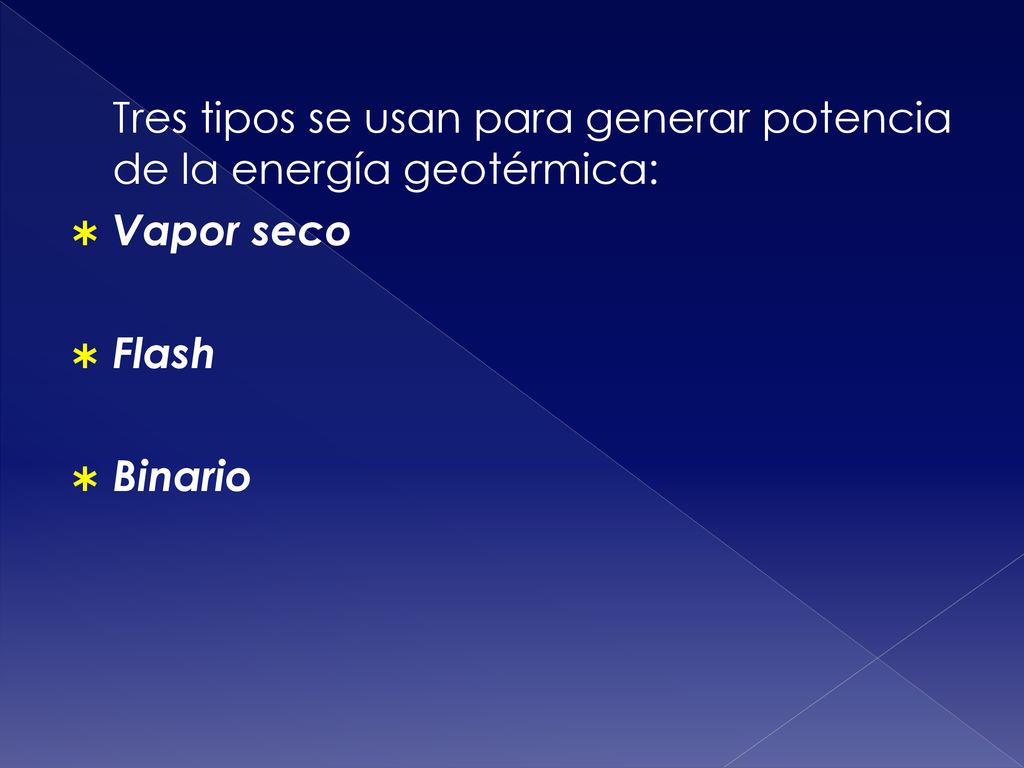

18 Tres tipos se usan para generar potencia de la energía geotérmica:
Vapor seco Flash Binario

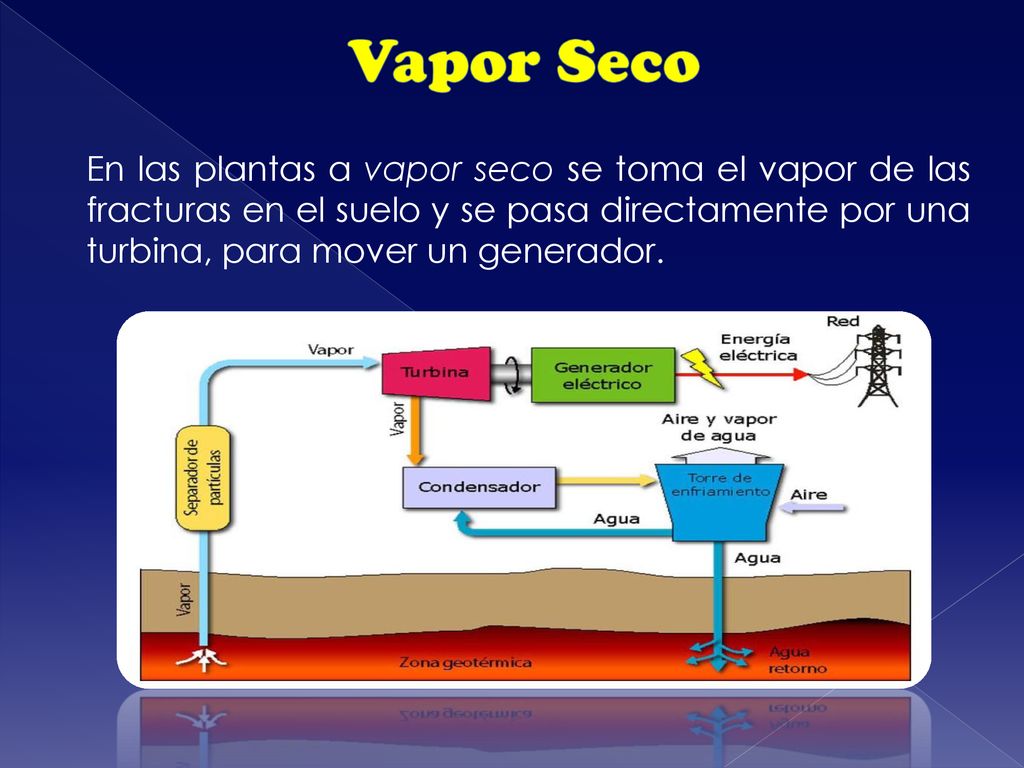

19 Vapor Seco En las plantas a vapor seco se toma el vapor de las fracturas en el suelo y se pasa directamente por una turbina, para mover un generador.

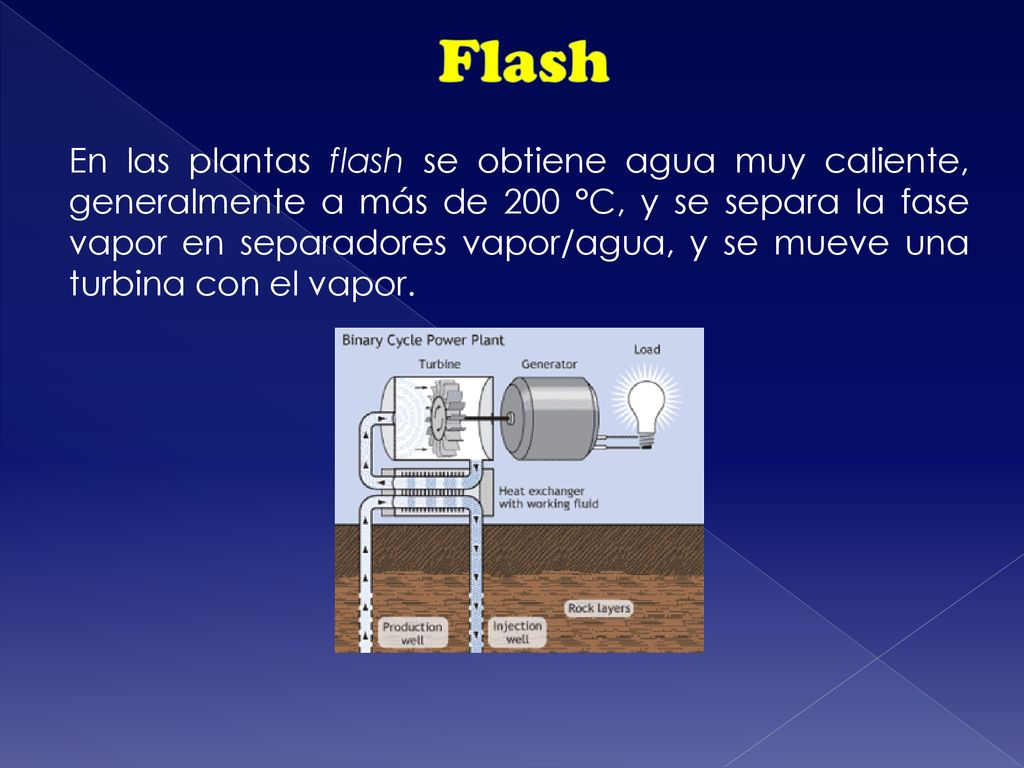

20 Flash En las plantas flash se obtiene agua muy caliente, generalmente a más de 200 °C, y se separa la fase vapor en separadores vapor/agua, y se mueve una turbina con el vapor.

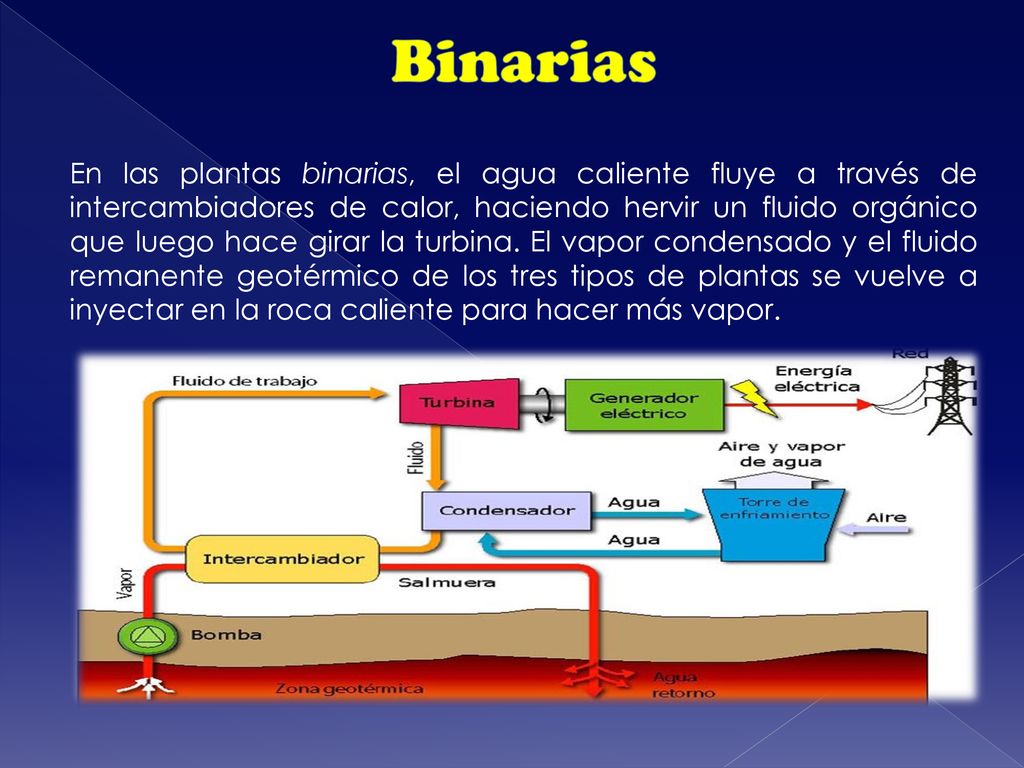

21 Binarias En las plantas binarias, el agua caliente fluye a través de intercambiadores de calor, haciendo hervir un fluido orgánico que luego hace girar la turbina. El vapor condensado y el fluido remanente geotérmico de los tres tipos de plantas se vuelve a inyectar en la roca caliente para hacer más vapor.

22 Generación de Electricidad

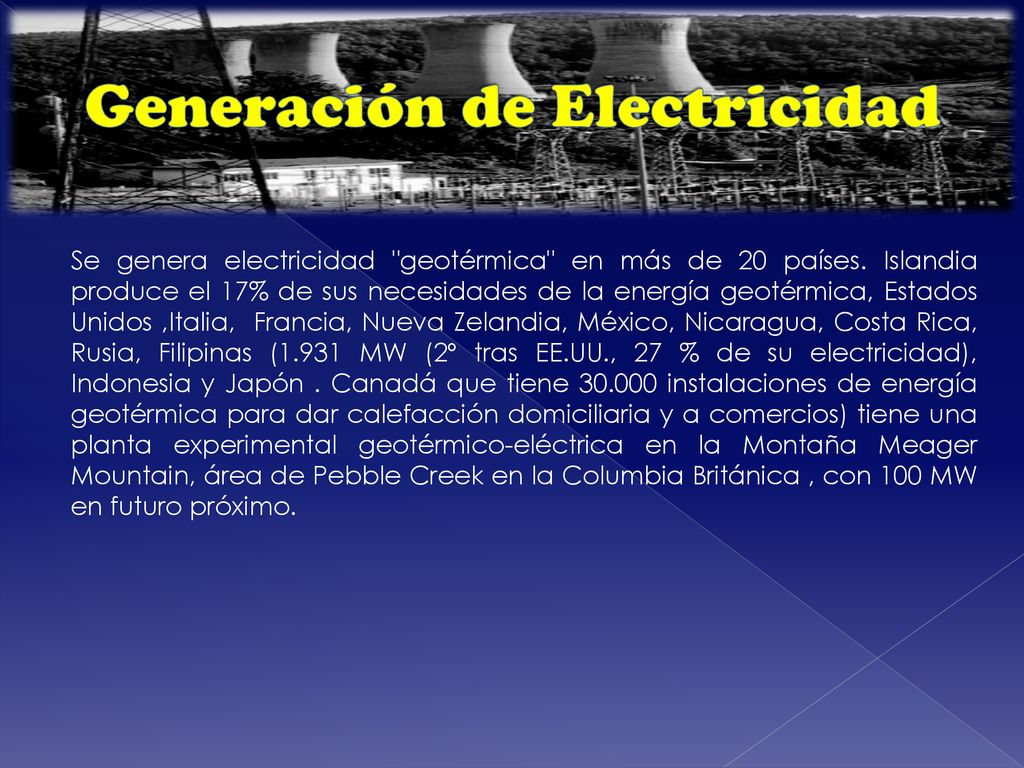

Se genera electricidad "geotérmica" en más de 20 países. Islandia produce el 17% de sus necesidades de la energía geotérmica, Estados Unidos ,Italia, Francia, Nueva Zelandia, México, Nicaragua, Costa Rica, Rusia, Filipinas (1.931 MW (2º tras EE.UU., 27 % de su electricidad), Indonesia y Japón . Canadá que tiene instalaciones de energía geotérmica para dar calefacción domiciliaria y a comercios) tiene una planta experimental geotérmico-eléctrica en la Montaña Meager Mountain, área de Pebble Creek en la Columbia Británica , con 100 MW en futuro próximo.

23 Desalinización

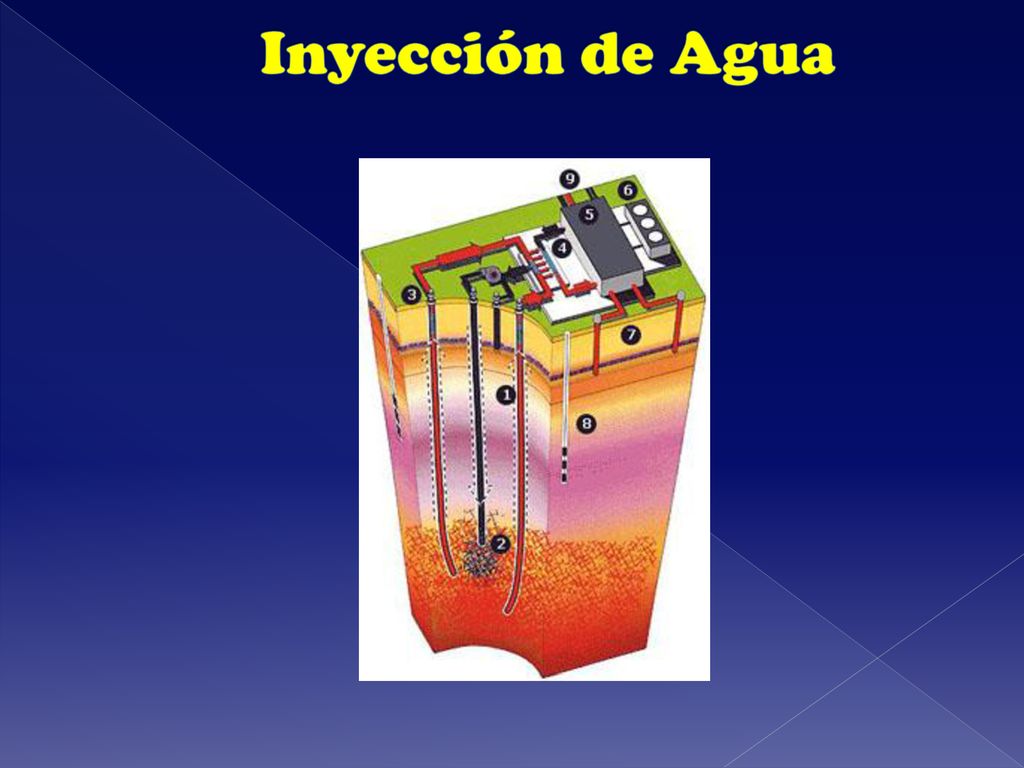

24 Inyección de Agua

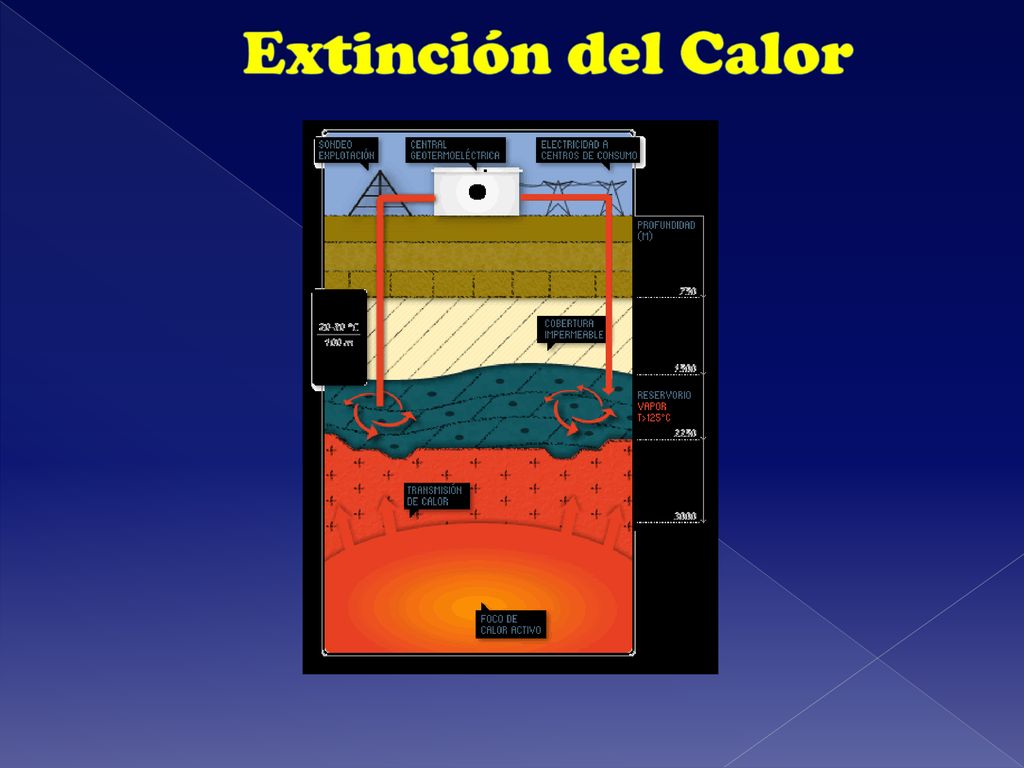

25 Extinción del Calor

26 Capacidad Instalada y Generación

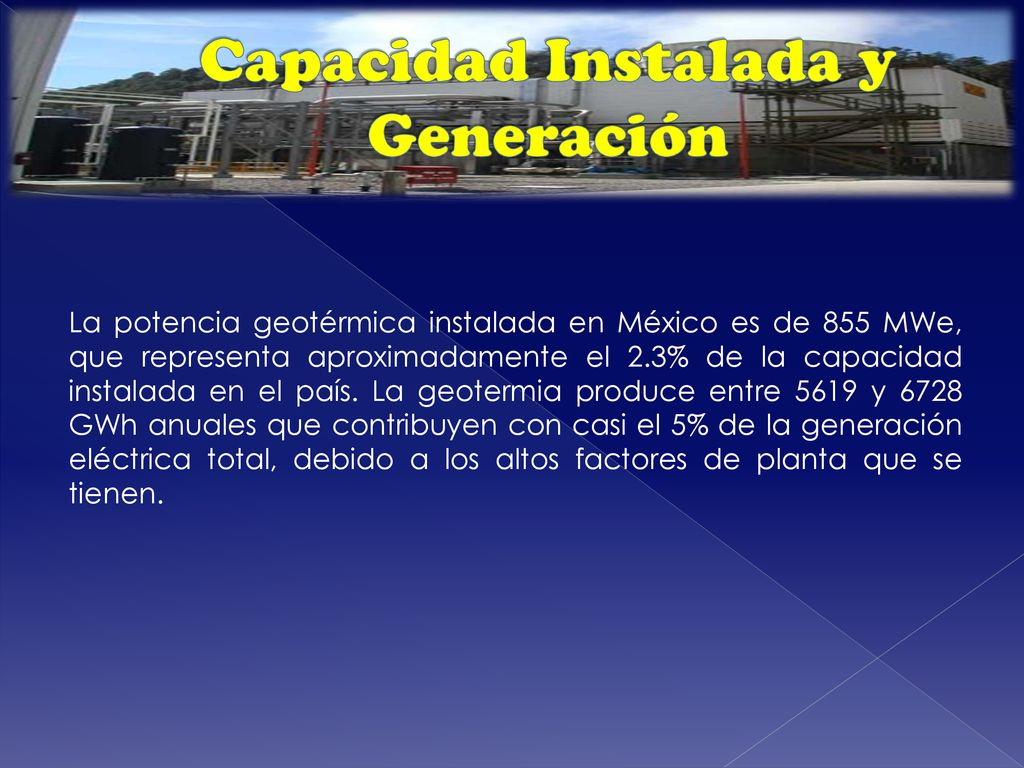

La potencia geotérmica instalada en México es de 855 MWe, que representa aproximadamente el 2.3% de la capacidad instalada en el país. La geotermia produce entre 5619 y 6728 GWh anuales que contribuyen con casi el 5% de la generación eléctrica total, debido a los altos factores de planta que se tienen.

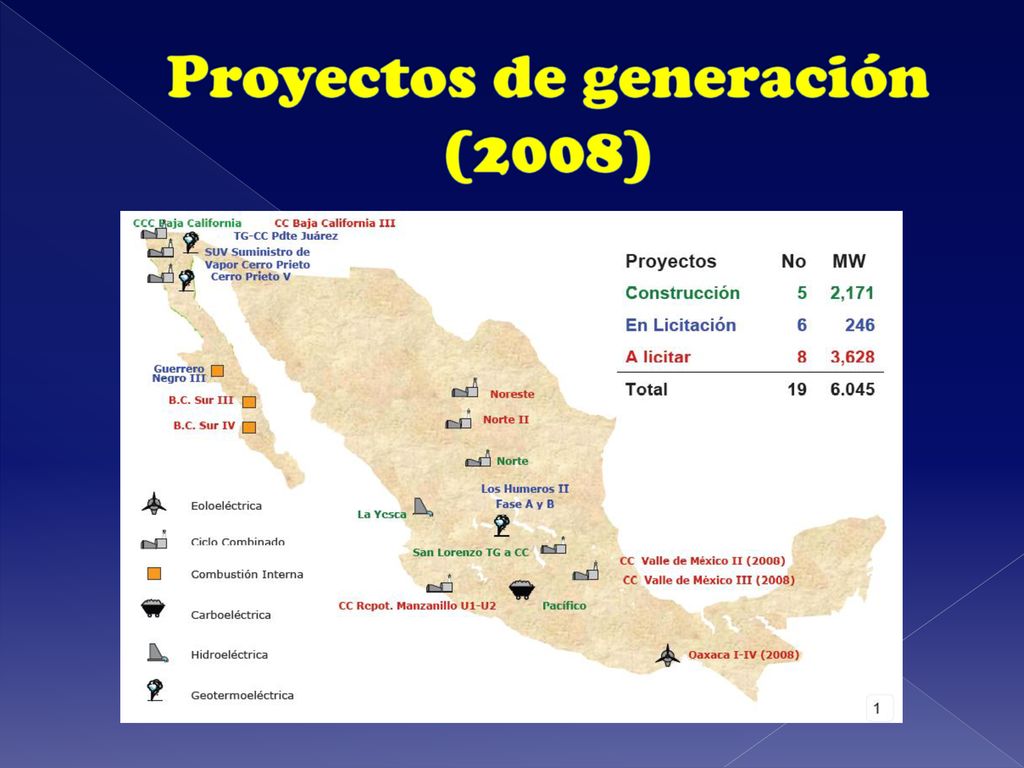

27 Proyectos de generación (2008)

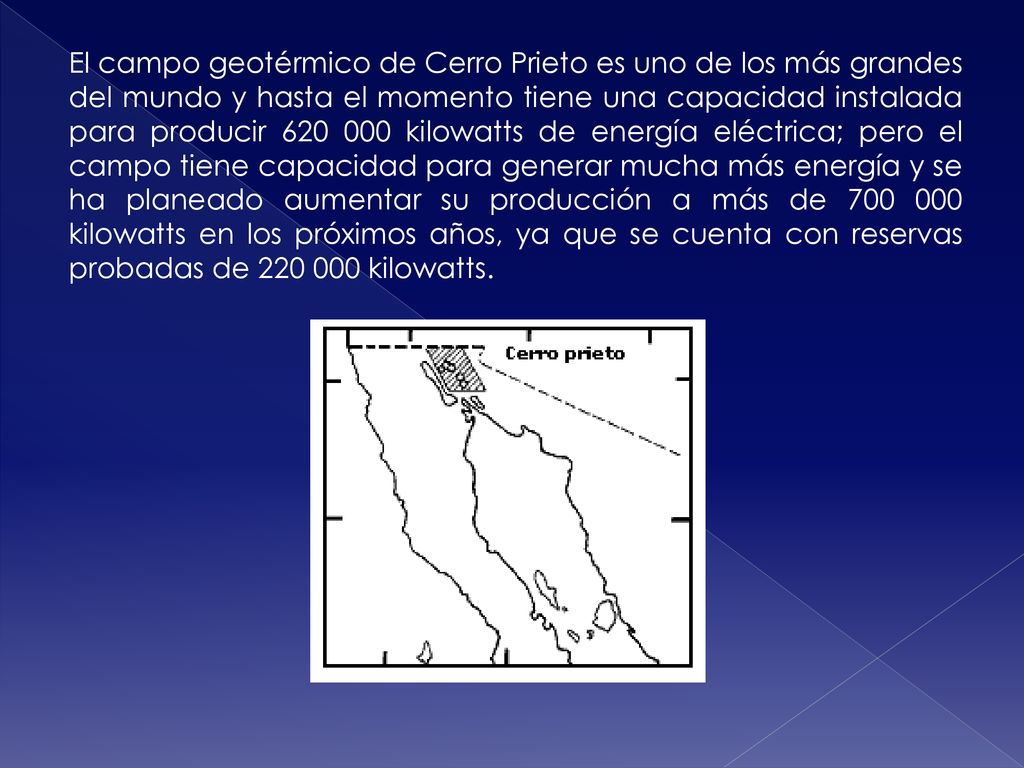

28 El campo geotérmico de Cerro Prieto es uno de los más grandes del mundo y hasta el momento tiene una capacidad instalada para producir kilowatts de energía eléctrica; pero el campo tiene capacidad para generar mucha más energía y se ha planeado aumentar su producción a más de kilowatts en los próximos años, ya que se cuenta con reservas probadas de kilowatts.

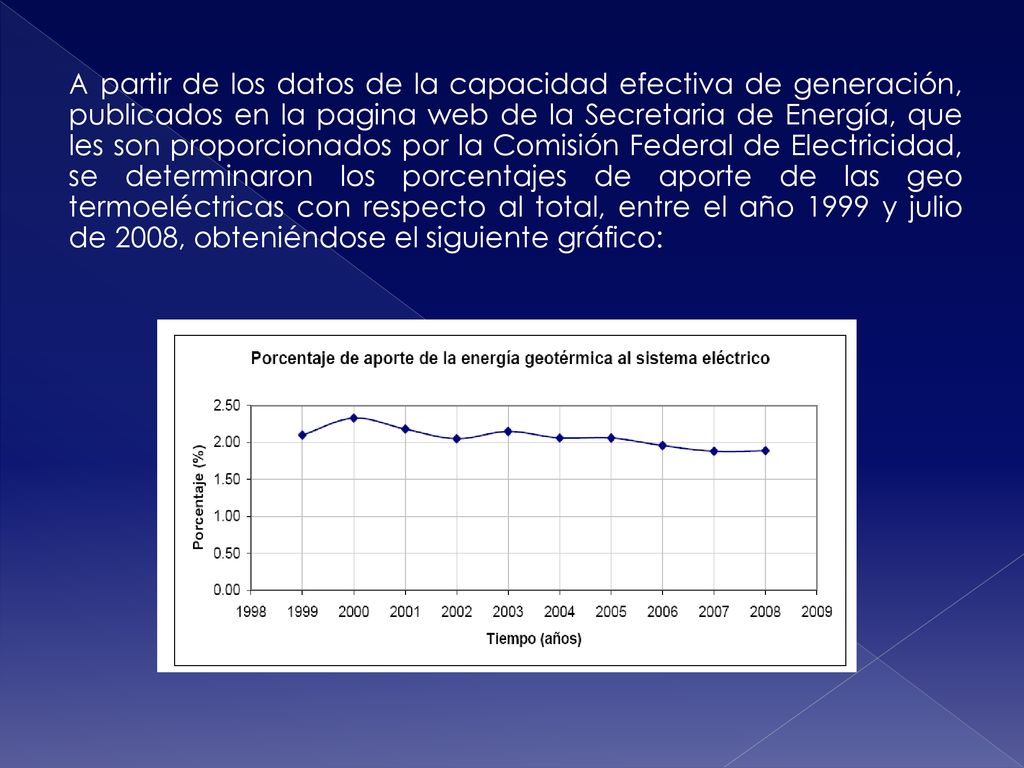

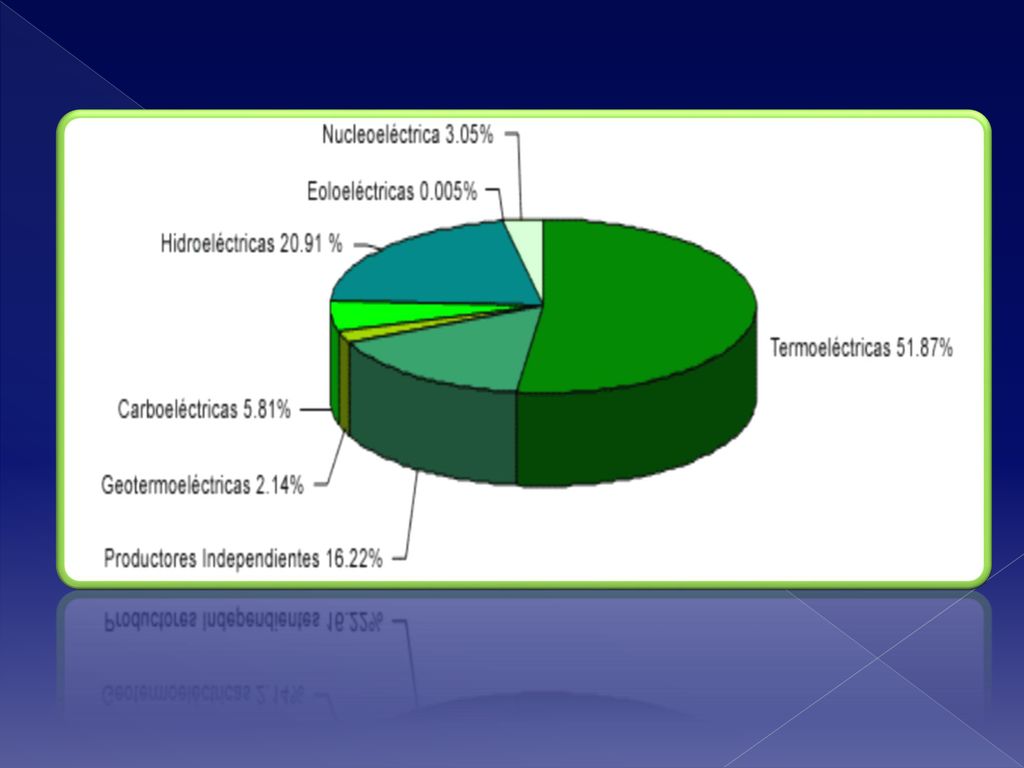

29 A partir de los datos de la capacidad efectiva de generación, publicados en la pagina web de la Secretaria de Energía, que les son proporcionados por la Comisión Federal de Electricidad, se determinaron los porcentajes de aporte de las geo termoeléctricas con respecto al total, entre el año 1999 y julio de 2008, obteniéndose el siguiente gráfico:

30 Geotérmica y su medio Ambiente

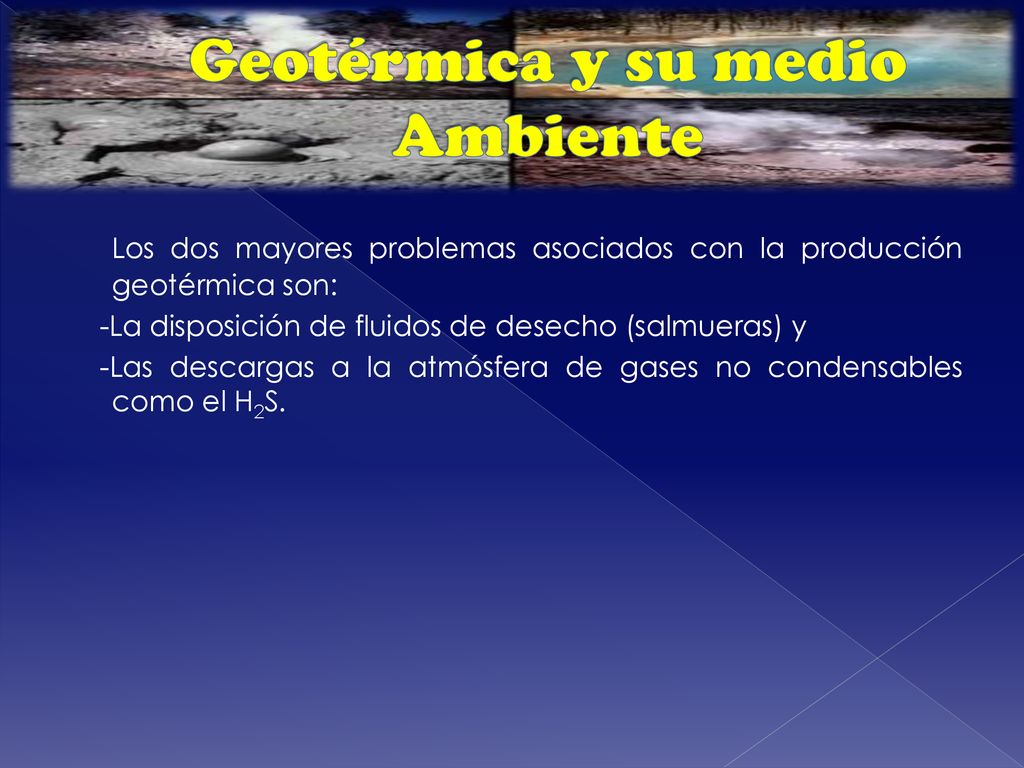

Los dos mayores problemas asociados con la producción geotérmica son: -La disposición de fluidos de desecho (salmueras) y -Las descargas a la atmósfera de gases no condensables como el H2S.

31 Calefacción Geotérmica

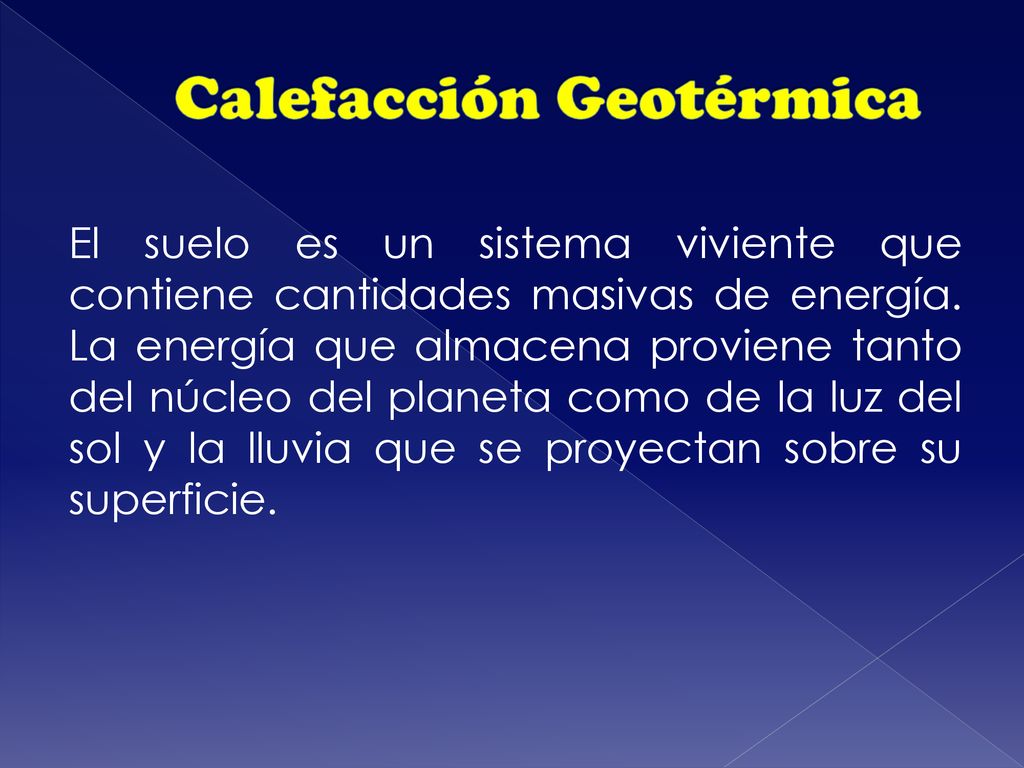

El suelo es un sistema viviente que contiene cantidades masivas de energía. La energía que almacena proviene tanto del núcleo del planeta como de la luz del sol y la lluvia que se proyectan sobre su superficie.

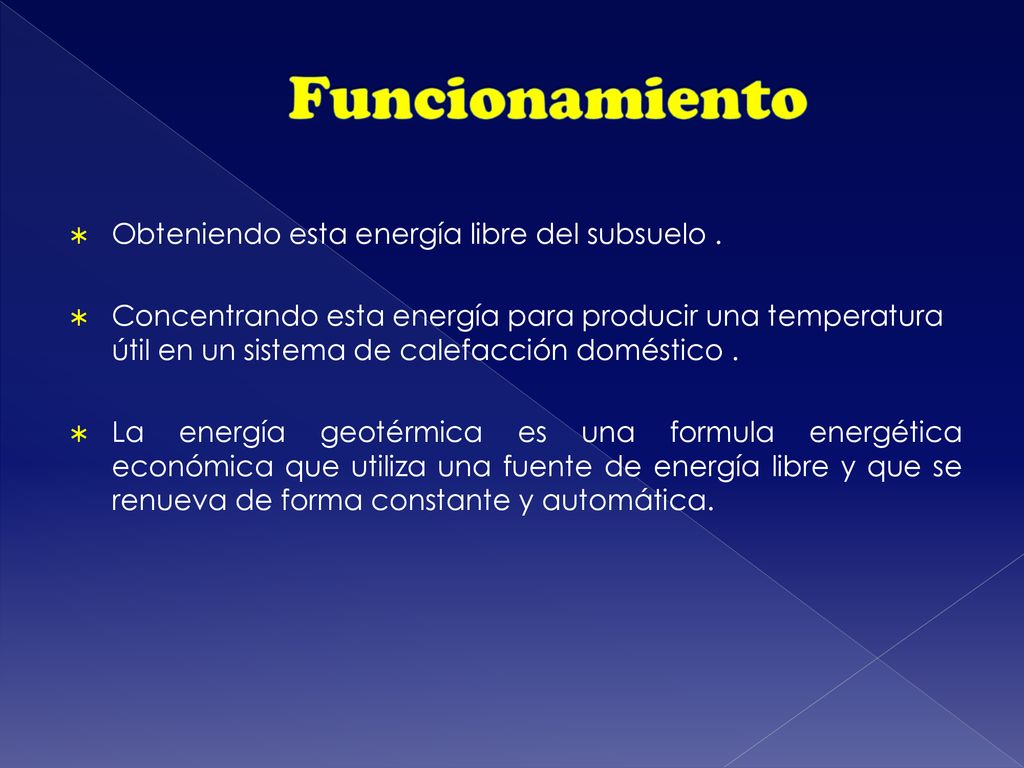

32 Funcionamiento Obteniendo esta energía libre del subsuelo .
Concentrando esta energía para producir una temperatura útil en un sistema de calefacción doméstico . La energía geotérmica es una formula energética económica que utiliza una fuente de energía libre y que se renueva de forma constante y automática.

33 SISTEMAS GEOTERMICOS

34 SISTEMA HORIZONTAL POCA PROFUNDIDAD

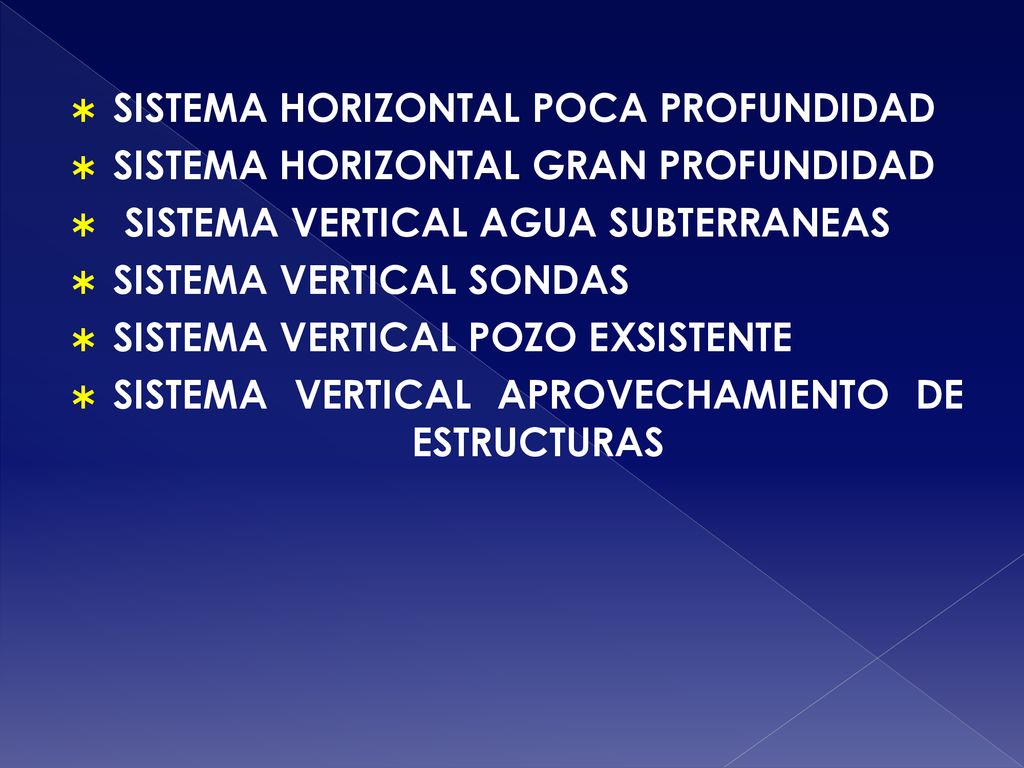

SISTEMA HORIZONTAL GRAN PROFUNDIDAD SISTEMA VERTICAL AGUA SUBTERRANEAS SISTEMA VERTICAL SONDAS SISTEMA VERTICAL POZO EXSISTENTE SISTEMA VERTICAL APROVECHAMIENTO DE ESTRUCTURAS

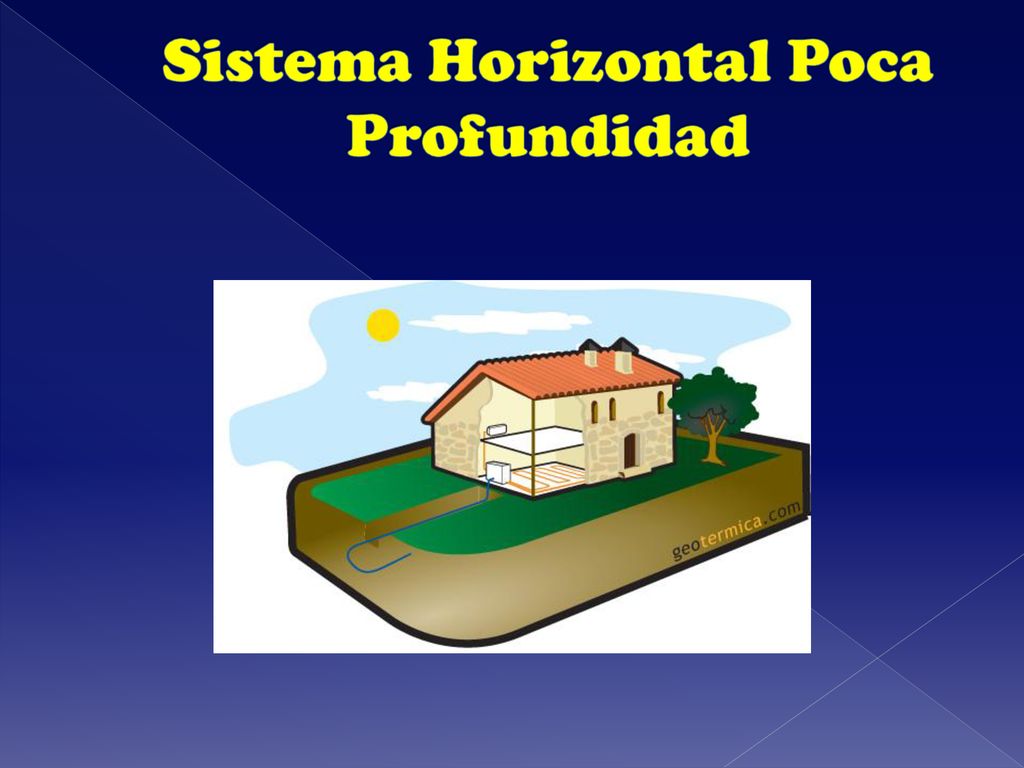

35 Sistema Horizontal Poca Profundidad

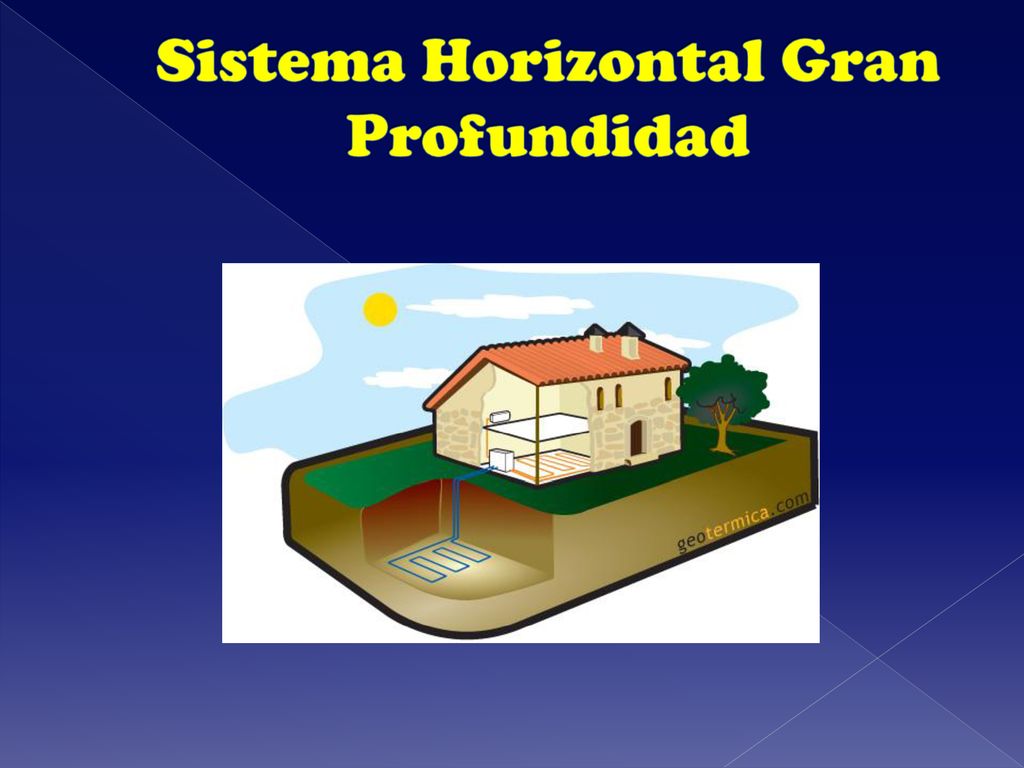

36 Sistema Horizontal Gran Profundidad

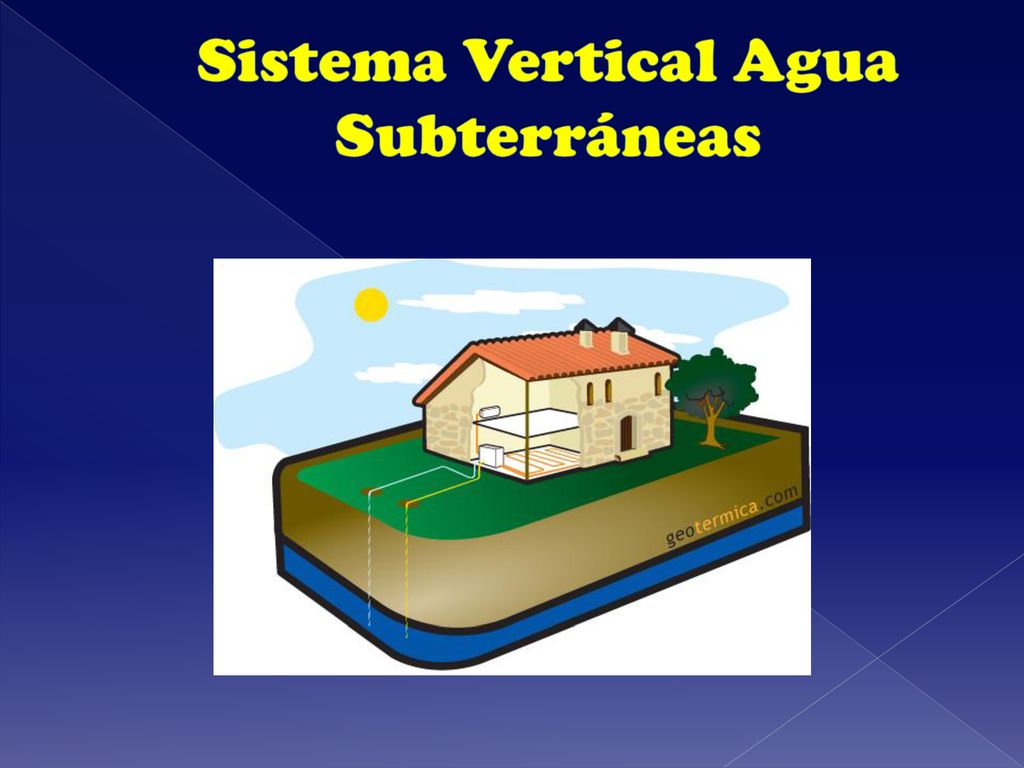

37 Sistema Vertical Agua Subterráneas

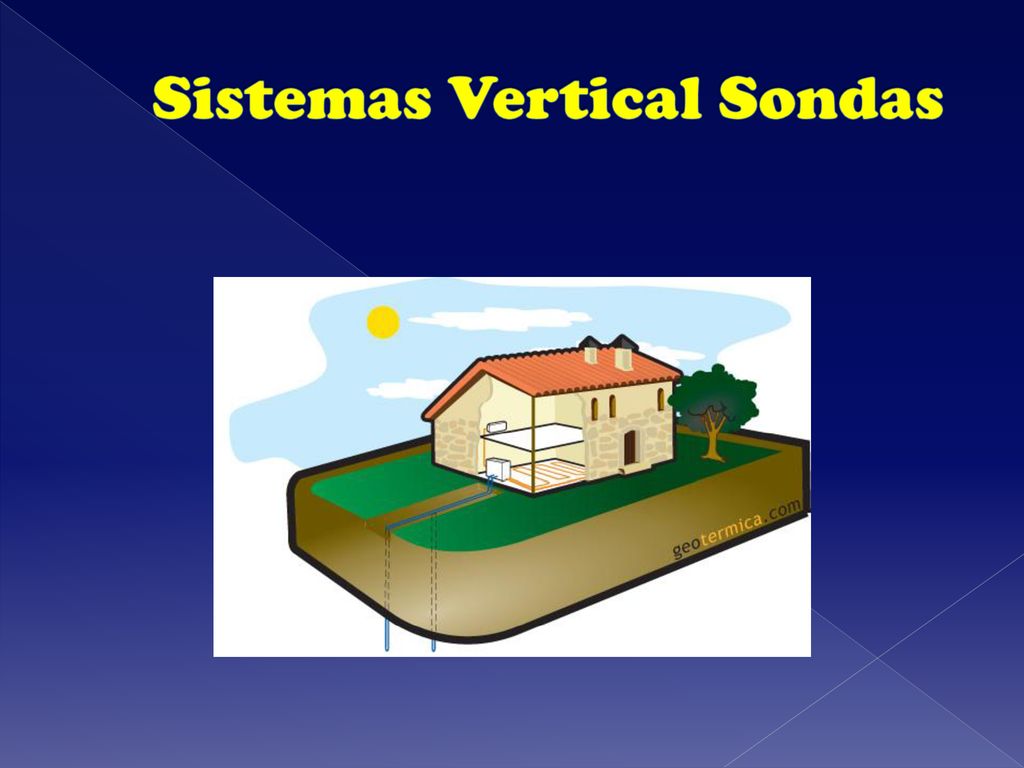

38 Sistemas Vertical Sondas

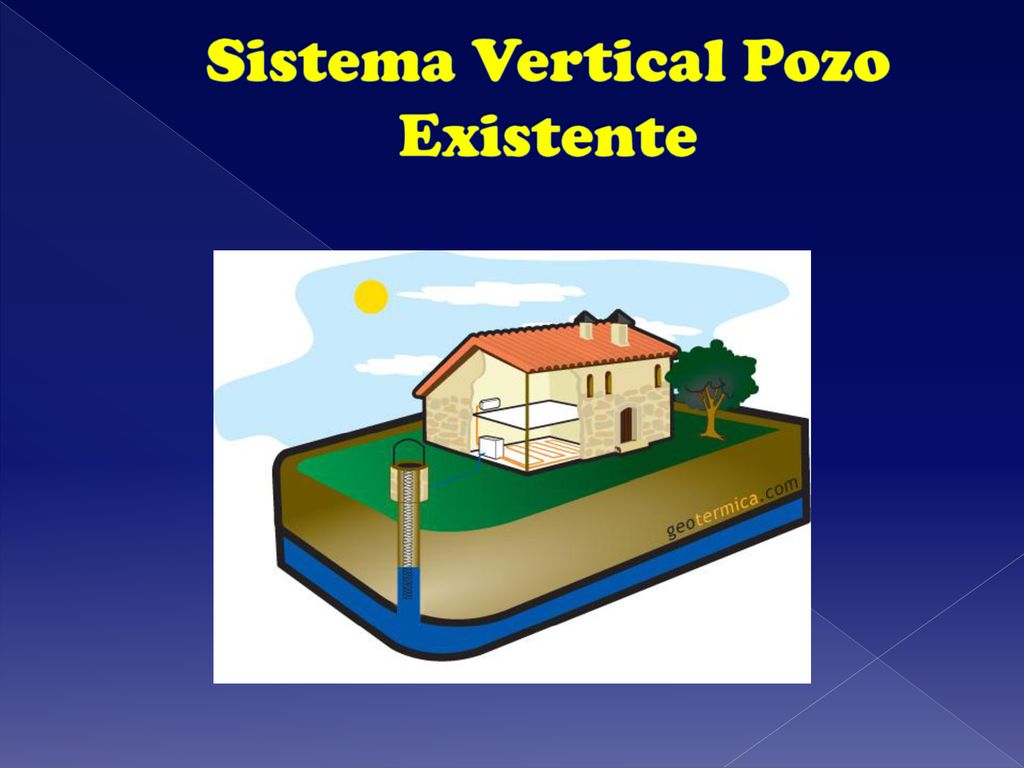

39 Sistema Vertical Pozo Existente

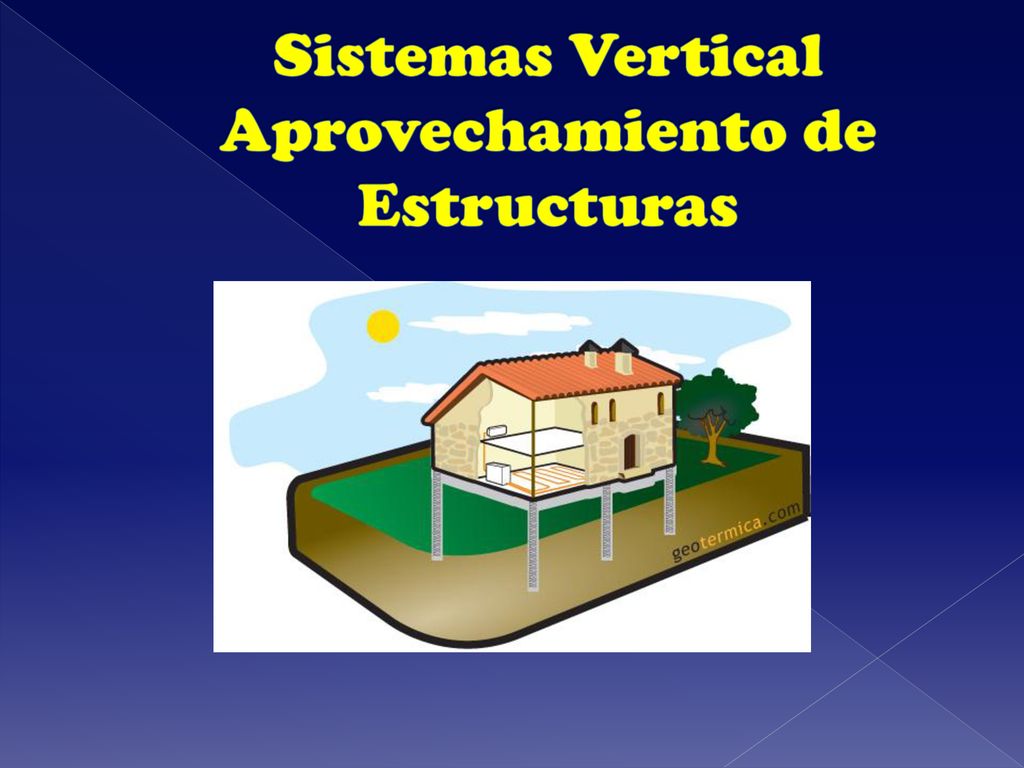

40 Sistemas Vertical Aprovechamiento de Estructuras

41 Energía Geotérmica en México

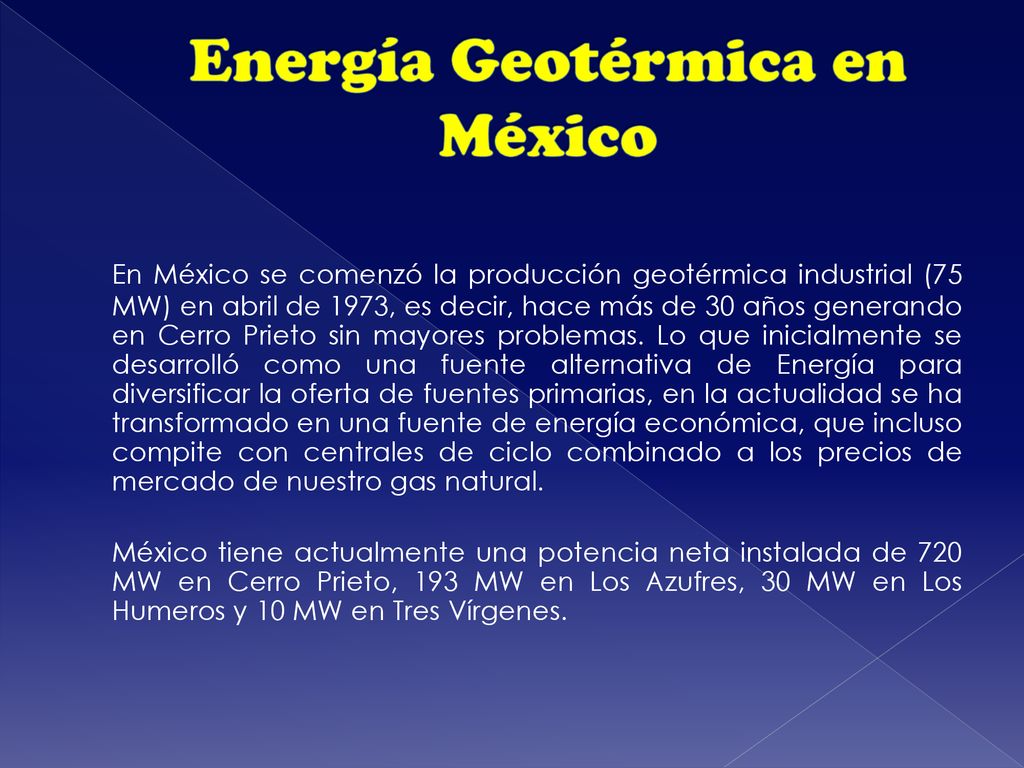

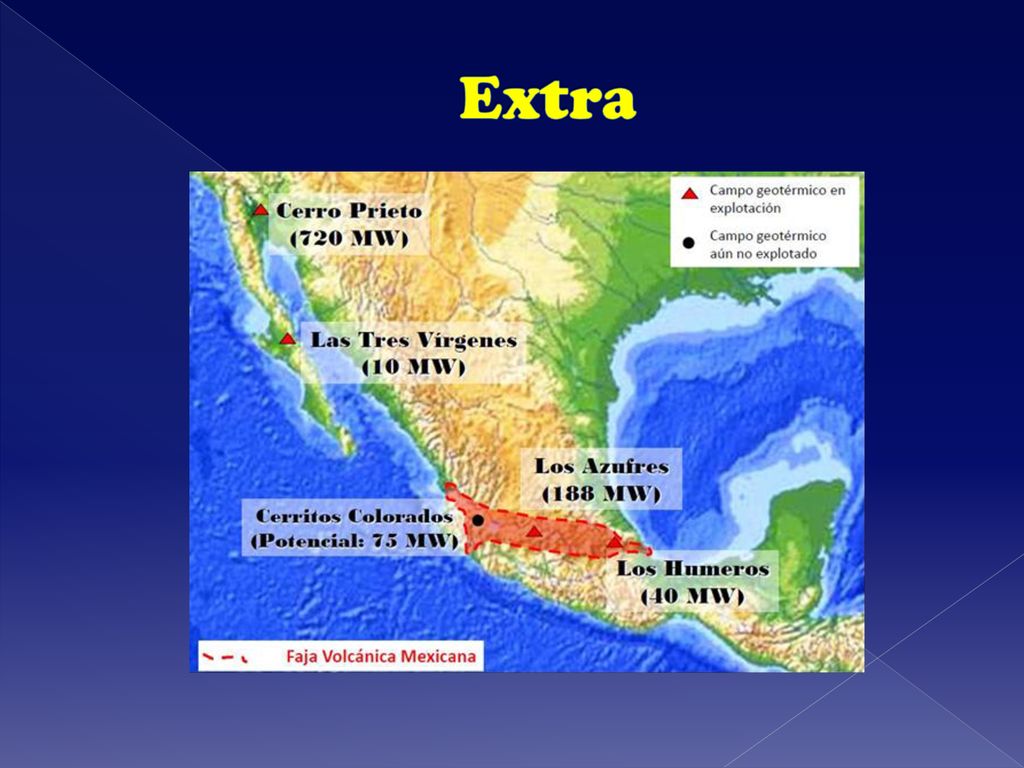

En México se comenzó la producción geotérmica industrial (75 MW) en abril de 1973, es decir, hace más de 30 años generando en Cerro Prieto sin mayores problemas. Lo que inicialmente se desarrolló como una fuente alternativa de Energía para diversificar la oferta de fuentes primarias, en la actualidad se ha transformado en una fuente de energía económica, que incluso compite con centrales de ciclo combinado a los precios de mercado de nuestro gas natural. México tiene actualmente una potencia neta instalada de 720 MW en Cerro Prieto, 193 MW en Los Azufres, 30 MW en Los Humeros y 10 MW en Tres Vírgenes.

42

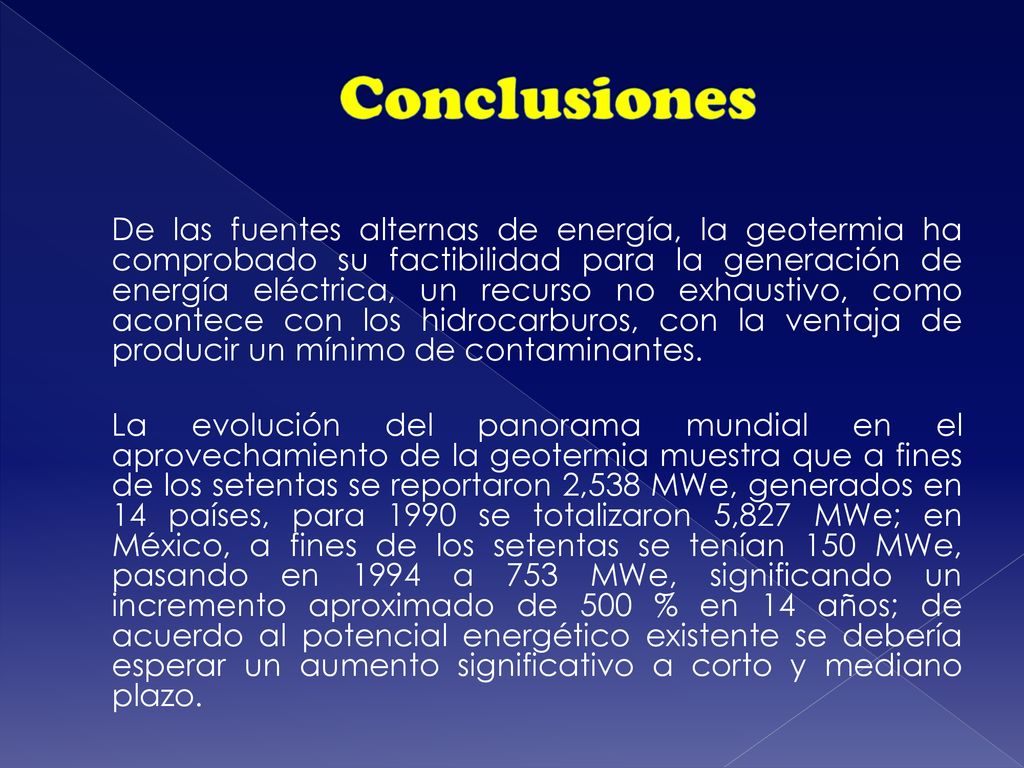

43 Conclusiones De las fuentes alternas de energía, la geotermia ha comprobado su factibilidad para la generación de energía eléctrica, un recurso no exhaustivo, como acontece con los hidrocarburos, con la ventaja de producir un mínimo de contaminantes. La evolución del panorama mundial en el aprovechamiento de la geotermia muestra que a fines de los setentas se reportaron 2,538 MWe, generados en 14 países, para 1990 se totalizaron 5,827 MWe; en México, a fines de los setentas se tenían 150 MWe, pasando en 1994 a 753 MWe, significando un incremento aproximado de 500 % en 14 años; de acuerdo al potencial energético existente se debería esperar un aumento significativo a corto y mediano plazo.

44 Extra
