1 La información cartográfica disponible para los técnicos de la D. G
La información cartográfica disponible para los técnicos de la D. G. del Medio Natural. Alternativas 3 de octubre de 2017

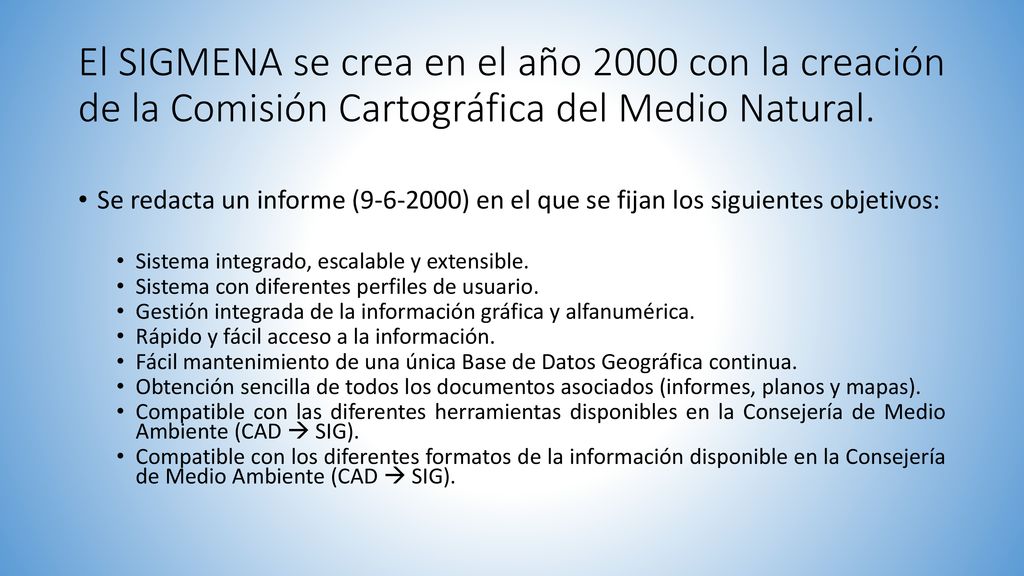

2 El SIGMENA se crea en el año 2000 con la creación de la Comisión Cartográfica del Medio Natural.
Se redacta un informe ( ) en el que se fijan los siguientes objetivos: Sistema integrado, escalable y extensible. Sistema con diferentes perfiles de usuario. Gestión integrada de la información gráfica y alfanumérica. Rápido y fácil acceso a la información. Fácil mantenimiento de una única Base de Datos Geográfica continua. Obtención sencilla de todos los documentos asociados (informes, planos y mapas). Compatible con las diferentes herramientas disponibles en la Consejería de Medio Ambiente (CAD  SIG). Compatible con los diferentes formatos de la información disponible en la Consejería de Medio Ambiente (CAD  SIG).

3 Sistema de archivos (SIGMENA)  Sistemas Gestores de Bases de Datos (SIG Corporativo)  Datos estandarizados, fácilmente localizables, actualizados con la periodicidad adecuada, no duplicados 3.1.- Sistemas de almacenamiento Ayudan a documentar los datos que manejamos (datos sobre los datos). Metadatos 3.5.- Metadatos El SIG Corporativo a implantar, debe permitir la comunicación entre las diferentes aplicaciones GIS, CAD y cualquier SGDB estándar. Interoperabilidad 3.7.- Comunicación entre las diferentes herramientas Dotar al SIG de herramientas con las que "servir vistas" para que cualquier usuario pueda visualizar los mapas que se hayan creado por medio de un navegador de Internet (clientes ligeros). Implantar un sistema que soporte los visores gratuitos del mercado. Servicios 3.8.- Otras necesidades

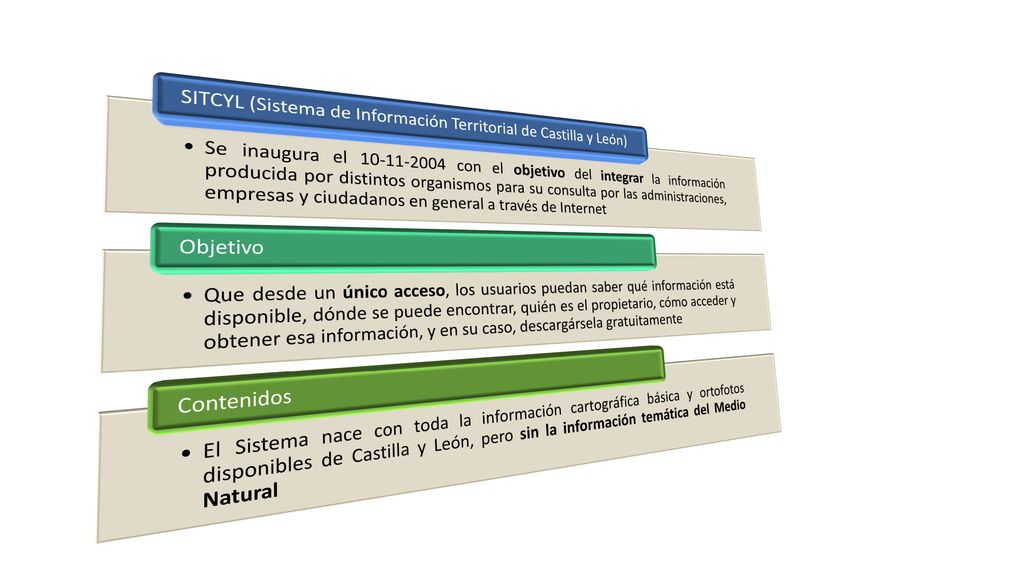

4 Se inaugura el con el objetivo del integrar la información producida por distintos organismos para su consulta por las administraciones, empresas y ciudadanos en general a través de Internet SITCYL (Sistema de Información Territorial de Castilla y León) Que desde un único acceso, los usuarios puedan saber qué información está disponible, dónde se puede encontrar, quién es el propietario, cómo acceder y obtener esa información, y en su caso, descargársela gratuitamente Objetivo El Sistema nace con toda la información cartográfica básica y ortofotos disponibles de Castilla y León, pero sin la información temática del Medio Natural Contenidos

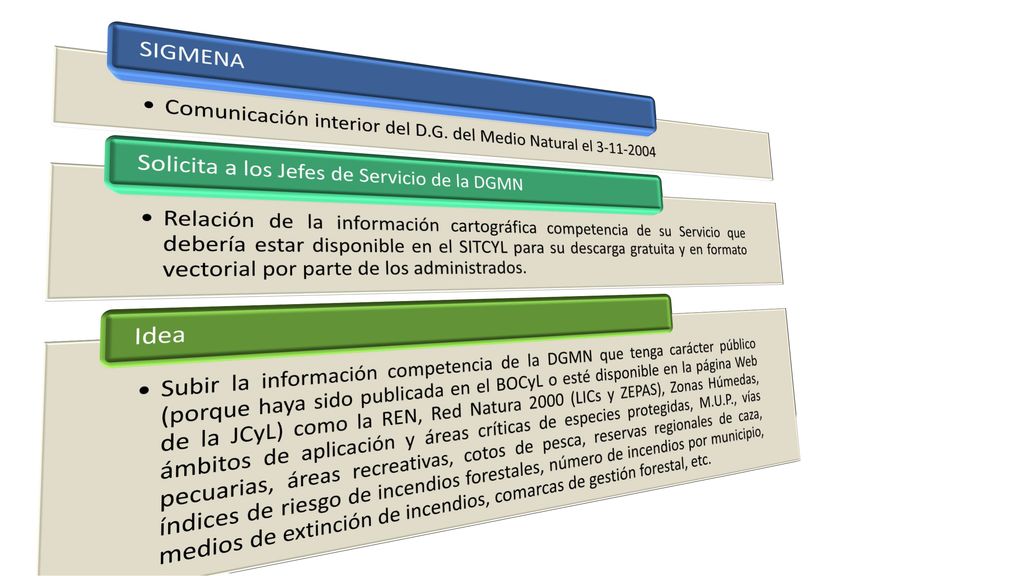

5 Comunicación interior del D.G. del Medio Natural el 3-11-2004
SIGMENA Relación de la información cartográfica competencia de su Servicio que debería estar disponible en el SITCYL para su descarga gratuita y en formato vectorial por parte de los administrados. Solicita a los Jefes de Servicio de la DGMN Subir la información competencia de la DGMN que tenga carácter público (porque haya sido publicada en el BOCyL o esté disponible en la página Web de la JCyL) como la REN, Red Natura 2000 (LICs y ZEPAS), Zonas Húmedas, ámbitos de aplicación y áreas críticas de especies protegidas, M.U.P., vías pecuarias, áreas recreativas, cotos de pesca, reservas regionales de caza, índices de riesgo de incendios forestales, número de incendios por municipio, medios de extinción de incendios, comarcas de gestión forestal, etc. Idea

6 SIGMENA ST SIGMENA SS.CC. SIG Corporativo

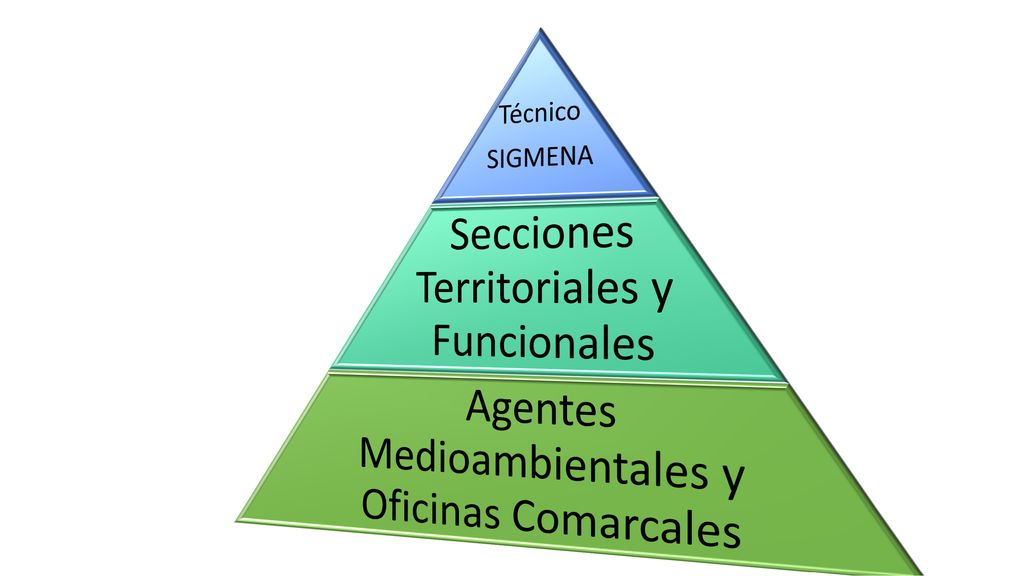

7 Secciones Territoriales y Funcionales
Técnico SIGMENA Secciones Territoriales y Funcionales Agentes Medioambientales y Oficinas Comarcales

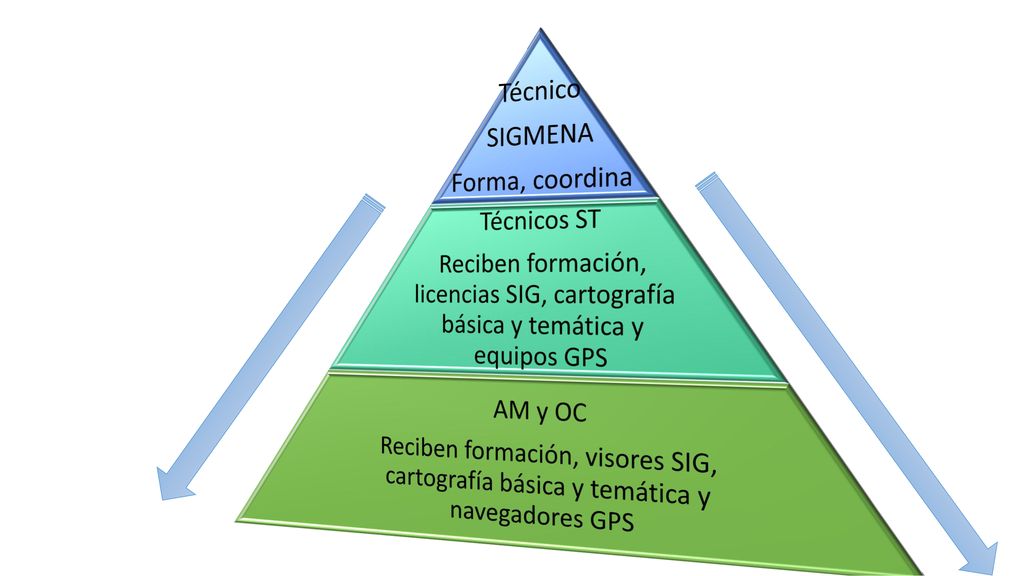

8 Técnico SIGMENA Forma, coordina Técnicos ST
Reciben formación, licencias SIG, cartografía básica y temática y equipos GPS AM y OC Reciben formación, visores SIG, cartografía básica y temática y navegadores GPS

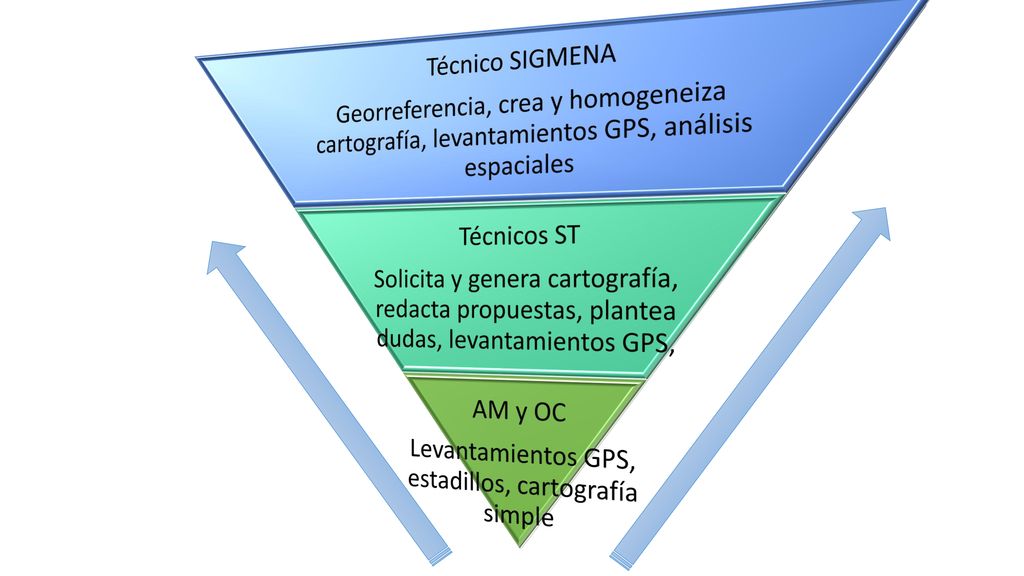

9 Levantamientos GPS, estadillos, cartografía simple
Técnico SIGMENA Georreferencia, crea y homogeneiza cartografía, levantamientos GPS, análisis espaciales Técnicos ST Solicita y genera cartografía, redacta propuestas, plantea dudas, levantamientos GPS, AM y OC Levantamientos GPS, estadillos, cartografía simple

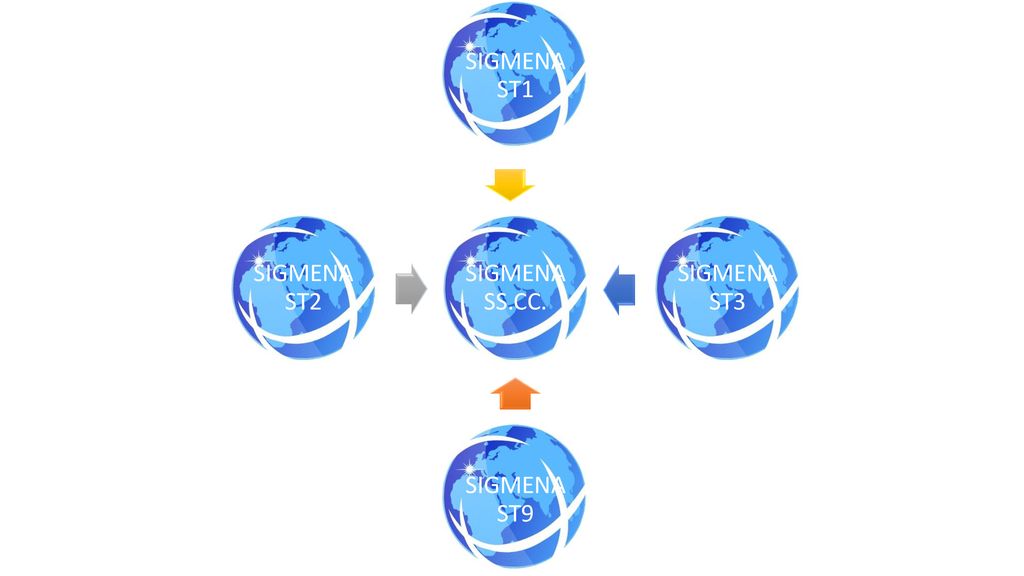

10 SIGMENA SS.CC. SIGMENA ST1 SIGMENA ST3 SIGMENA ST9 SIGMENA ST2

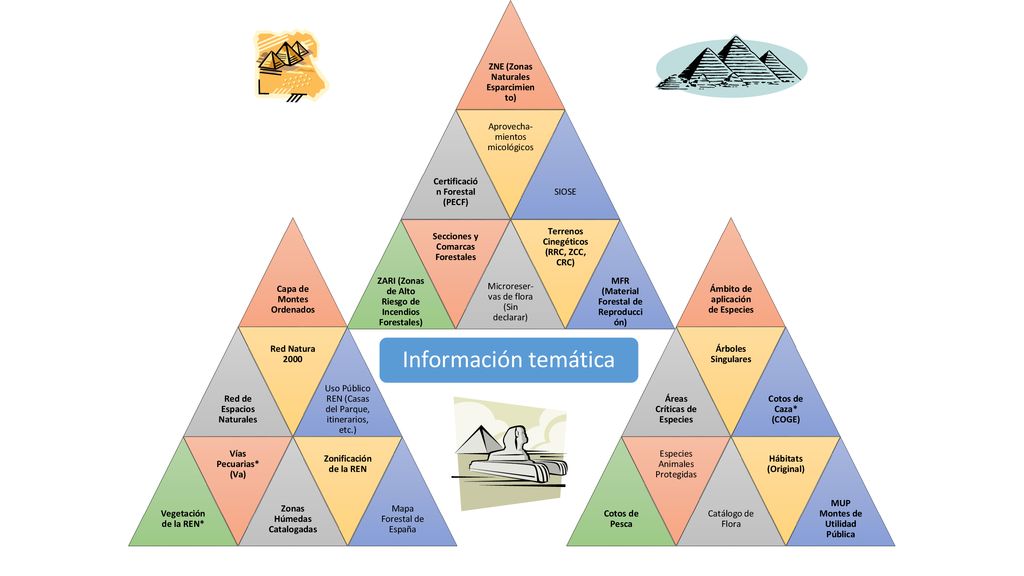

11 Información temática ZNE (Zonas Naturales Esparcimiento)
Certificación Forestal (PECF) Aprovecha-mientos micológicos SIOSE Capa de Montes Ordenados ZARI (Zonas de Alto Riesgo de Incendios Forestales) Secciones y Comarcas Forestales Microreser-vas de flora (Sin declarar) Terrenos Cinegéticos (RRC, ZCC, CRC) MFR (Material Forestal de Reproducción) Ámbito de aplicación de Especies Red de Espacios Naturales Red Natura 2000 Uso Público REN (Casas del Parque, itinerarios, etc.) Áreas Críticas de Especies Árboles Singulares Cotos de Caza* (COGE) Información temática Vegetación de la REN* Vías Pecuarias* (Va) Zonas Húmedas Catalogadas Zonificación de la REN Mapa Forestal de España Cotos de Pesca Especies Animales Protegidas Catálogo de Flora Hábitats (Original) MUP Montes de Utilidad Pública

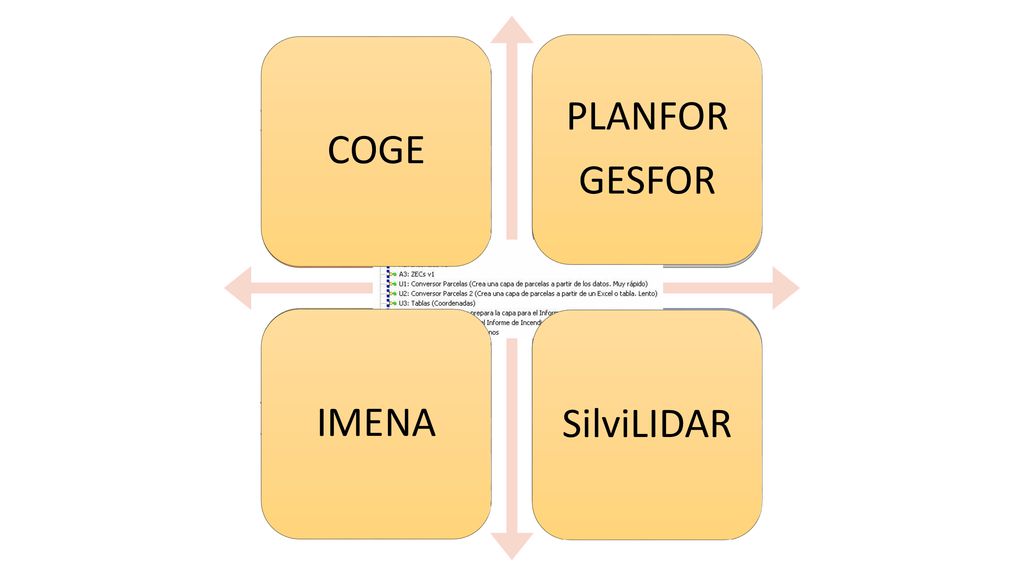

12 PLANFOR COGE GESFOR IMENA IMENA SilviLIDAR SIGMENA Cartografía
Informes de la Dirección General del Medio Natural COGE SIGMENA Cartografía (ArcGIS) PLANFOR GESFOR Necesidad Herramientas IMENA IMENA SilviLIDAR Colección de aplicaciones y utilidades Solución Idea

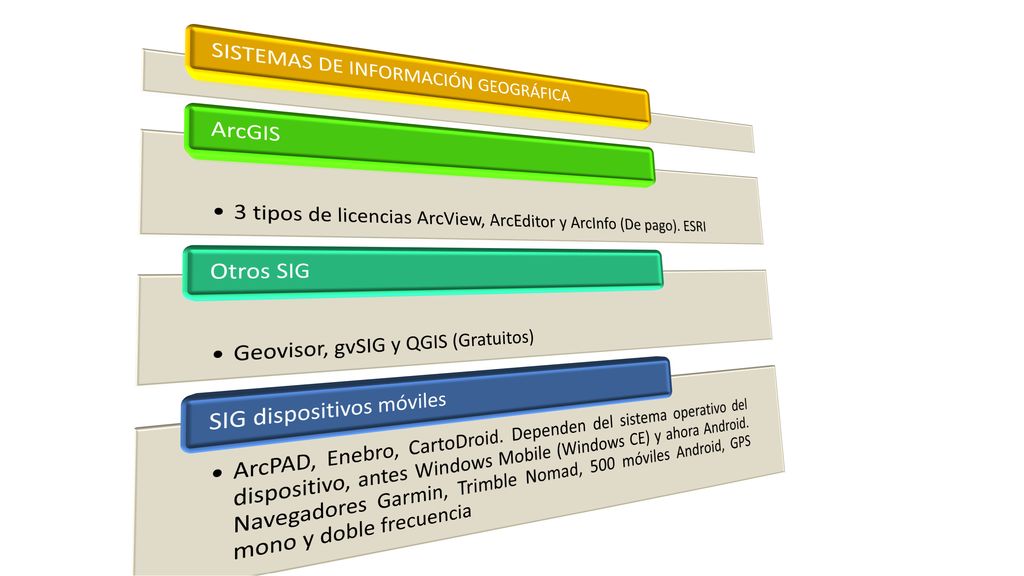

13 SISTEMAS DE INFORMACIÓN GEOGRÁFICA
3 tipos de licencias ArcView, ArcEditor y ArcInfo (De pago). ESRI ArcGIS Geovisor, gvSIG y QGIS (Gratuitos) Otros SIG ArcPAD, Enebro, CartoDroid. Dependen del sistema operativo del dispositivo, antes Windows Mobile (Windows CE) y ahora Android. Navegadores Garmin, Trimble Nomad, 500 móviles Android, GPS mono y doble frecuencia SIG dispositivos móviles

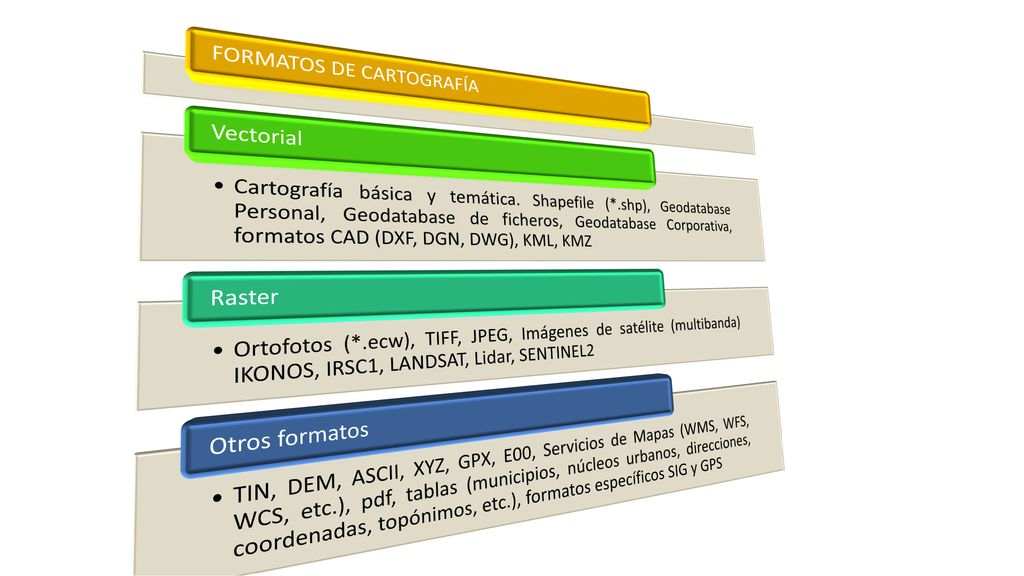

14 FORMATOS DE CARTOGRAFÍA
Cartografía básica y temática. Shapefile (*.shp), Geodatabase Personal, Geodatabase de ficheros, Geodatabase Corporativa, formatos CAD (DXF, DGN, DWG), KML, KMZ Vectorial Ortofotos (*.ecw), TIFF, JPEG, Imágenes de satélite (multibanda) IKONOS, IRSC1, LANDSAT, Lidar, SENTINEL2 Raster TIN, DEM, ASCII, XYZ, GPX, E00, Servicios de Mapas (WMS, WFS, WCS, etc.), pdf, tablas (municipios, núcleos urbanos, direcciones, coordenadas, topónimos, etc.), formatos específicos SIG y GPS Otros formatos

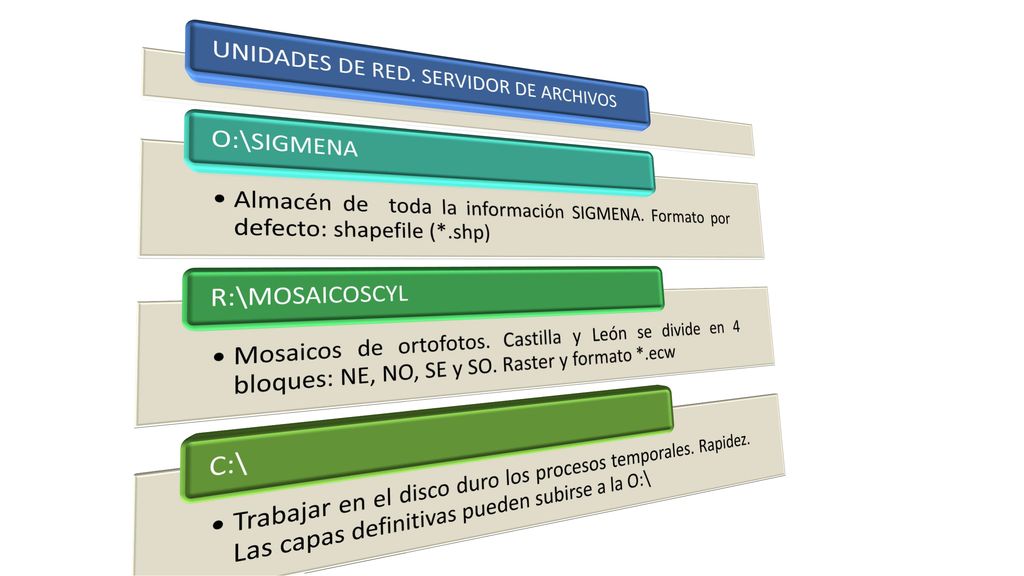

15 UNIDADES DE RED. SERVIDOR DE ARCHIVOS
Almacén de toda la información SIGMENA. Formato por defecto: shapefile (*.shp) O:\SIGMENA Mosaicos de ortofotos. Castilla y León se divide en 4 bloques: NE, NO, SE y SO. Raster y formato *.ecw R:\MOSAICOSCYL Trabajar en el disco duro los procesos temporales. Rapidez. Las capas definitivas pueden subirse a la O:\ C:\

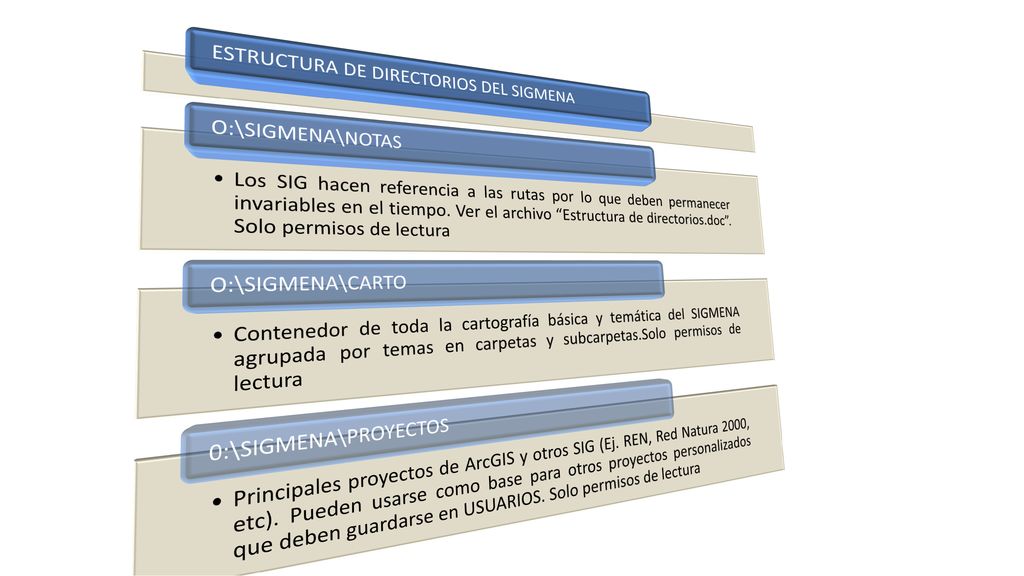

16 ESTRUCTURA DE DIRECTORIOS DEL SIGMENA
Los SIG hacen referencia a las rutas por lo que deben permanecer invariables en el tiempo. Ver el archivo “Estructura de directorios.doc”. Solo permisos de lectura O:\SIGMENA\NOTAS Contenedor de toda la cartografía básica y temática del SIGMENA agrupada por temas en carpetas y subcarpetas.Solo permisos de lectura O:\SIGMENA\CARTO Principales proyectos de ArcGIS y otros SIG (Ej. REN, Red Natura 2000, etc). Pueden usarse como base para otros proyectos personalizados que deben guardarse en USUARIOS. Solo permisos de lectura 0:\SIGMENA\PROYECTOS

17 Se almacena la información de un determinado grupo que no se quiere que sea visualizada por otros grupos. Solo permisos de lectura O:\SIGMENA\TABLAS Colección de script, Service Packs, aplicaciones SIG y utilidades varias. Solo permisos de lectura O:\SIGMENA\UTILIDAD Cada usuario pertenece a un grupo al que tiene permisos de lectura y escritura. Al resto de los grupos no tiene acceso 0:\SIGMENA\USUARIOS

18 SIGMENA SS.CC. SIG Corporativo (Geodatabase Corporativa, metadatos)
Catálogo de Información Geográfica (Metadatos) SIG Corporativo (Geodatabase Corporativa, metadatos) Servicios de Mapas (WMS, metadatos)

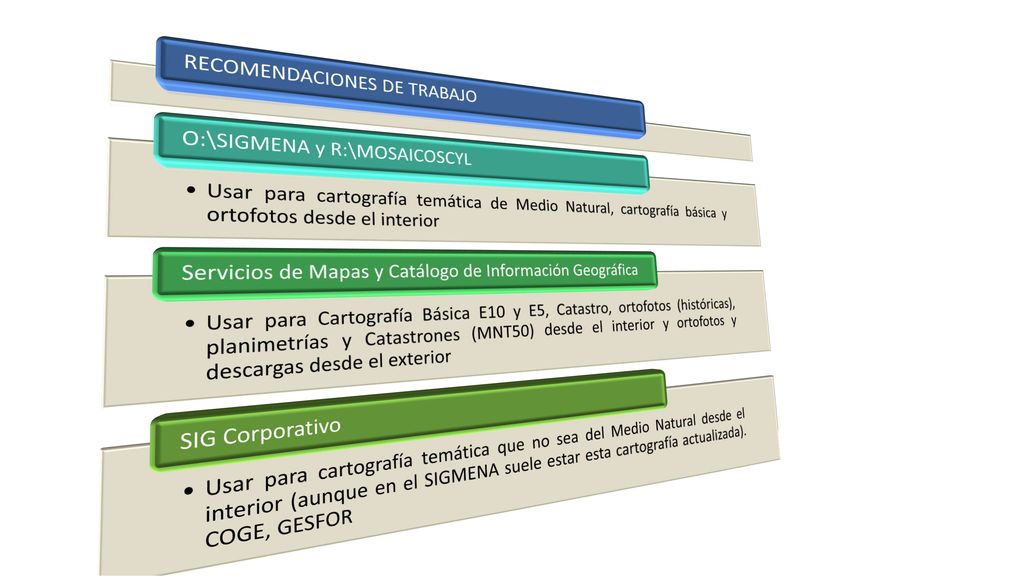

19 RECOMENDACIONES DE TRABAJO
Usar para cartografía temática de Medio Natural, cartografía básica y ortofotos desde el interior O:\SIGMENA y R:\MOSAICOSCYL Usar para Cartografía Básica E10 y E5, Catastro, ortofotos (históricas), planimetrías y Catastrones (MNT50) desde el interior y ortofotos y descargas desde el exterior Servicios de Mapas y Catálogo de Información Geográfica Usar para cartografía temática que no sea del Medio Natural desde el interior (aunque en el SIGMENA suele estar esta cartografía actualizada). COGE, GESFOR SIG Corporativo

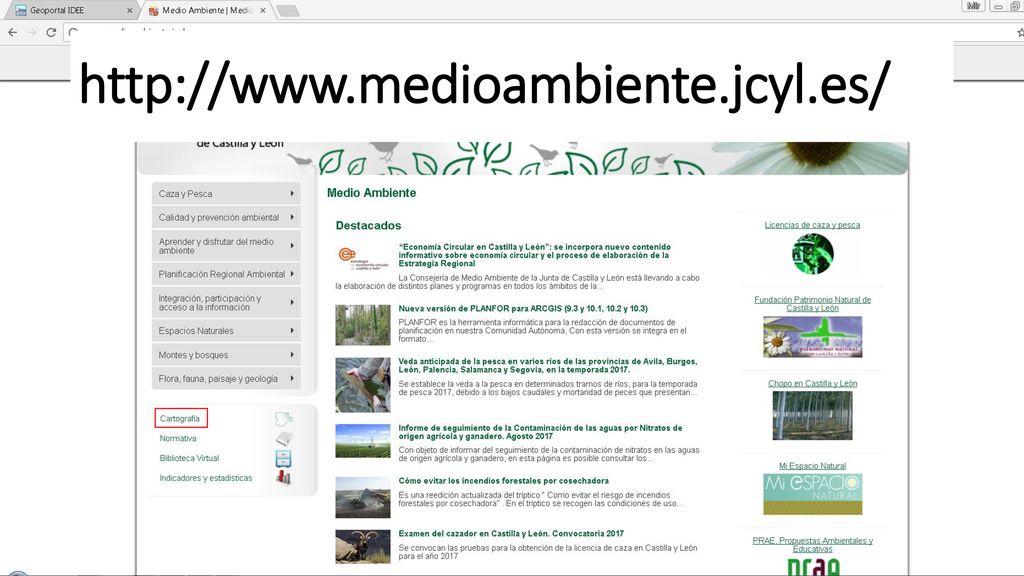

20

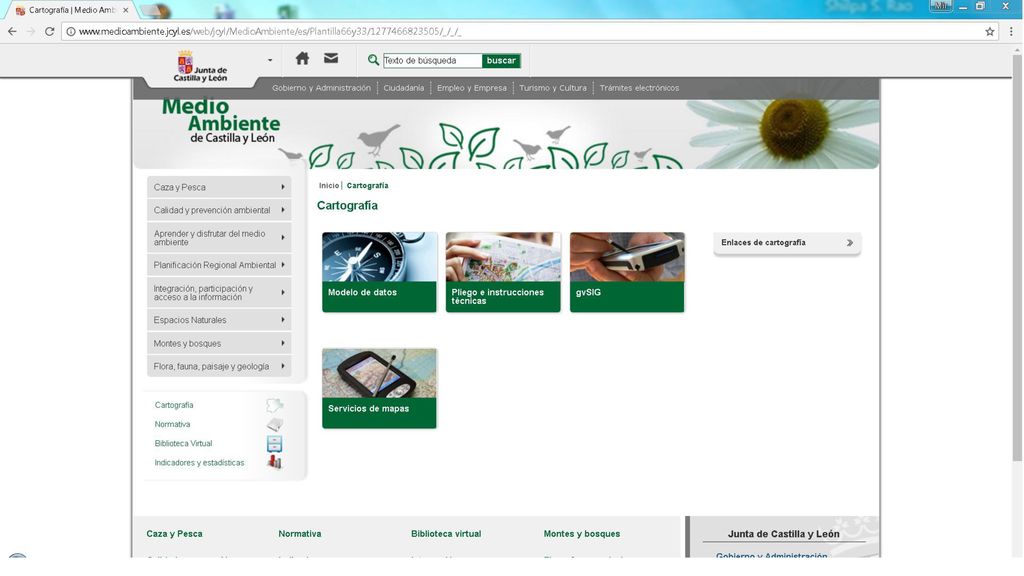

21

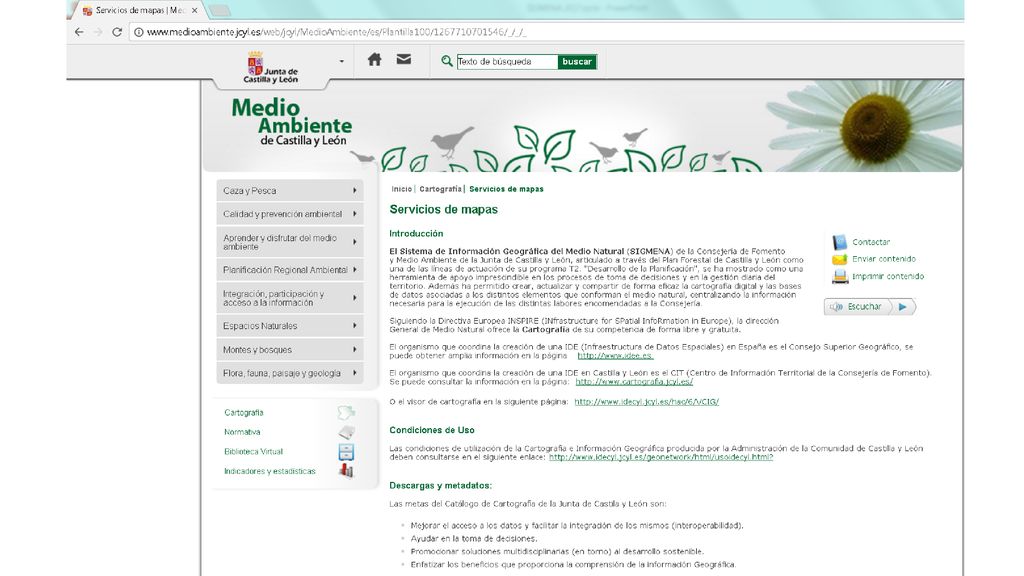

22

23

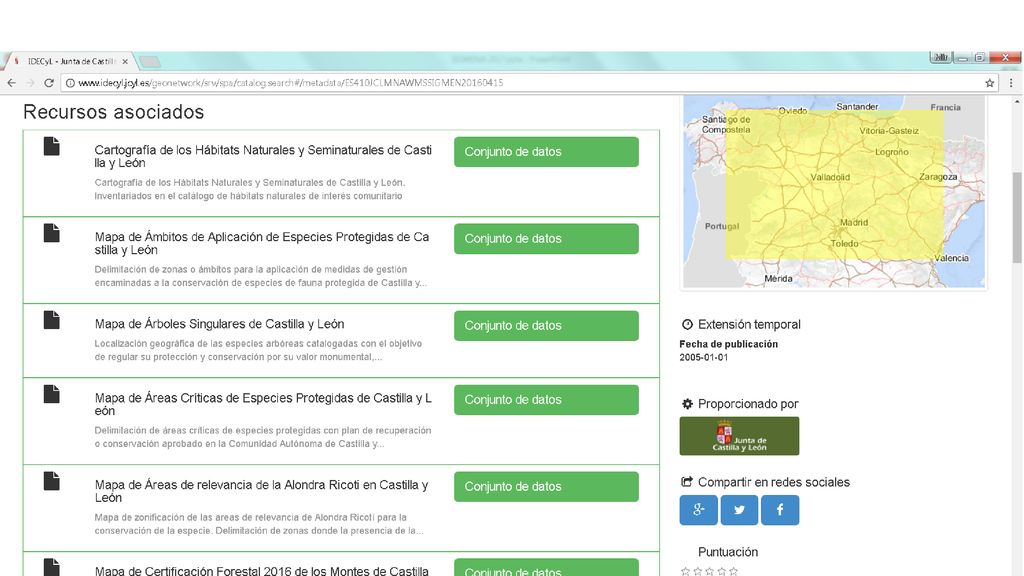

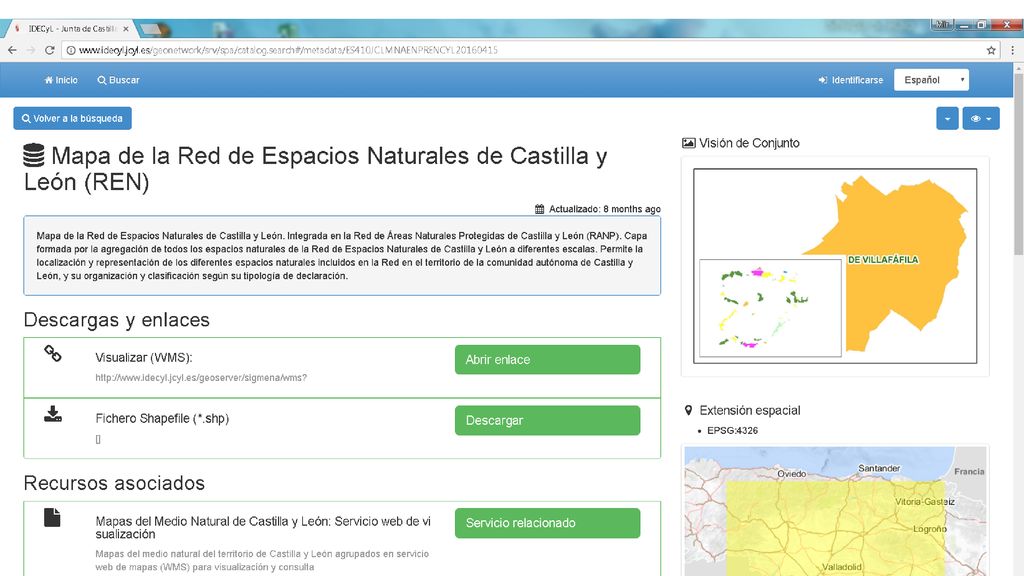

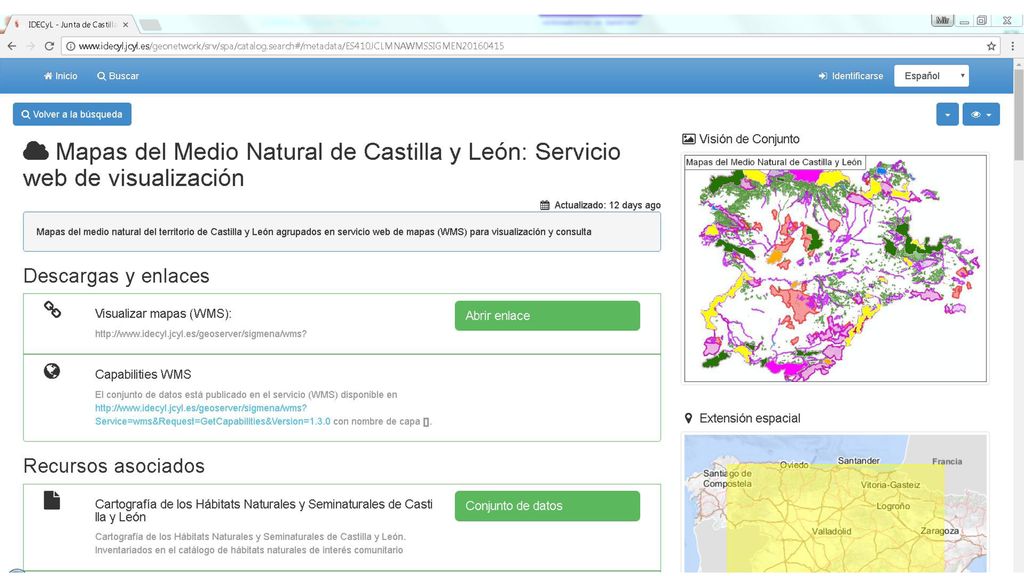

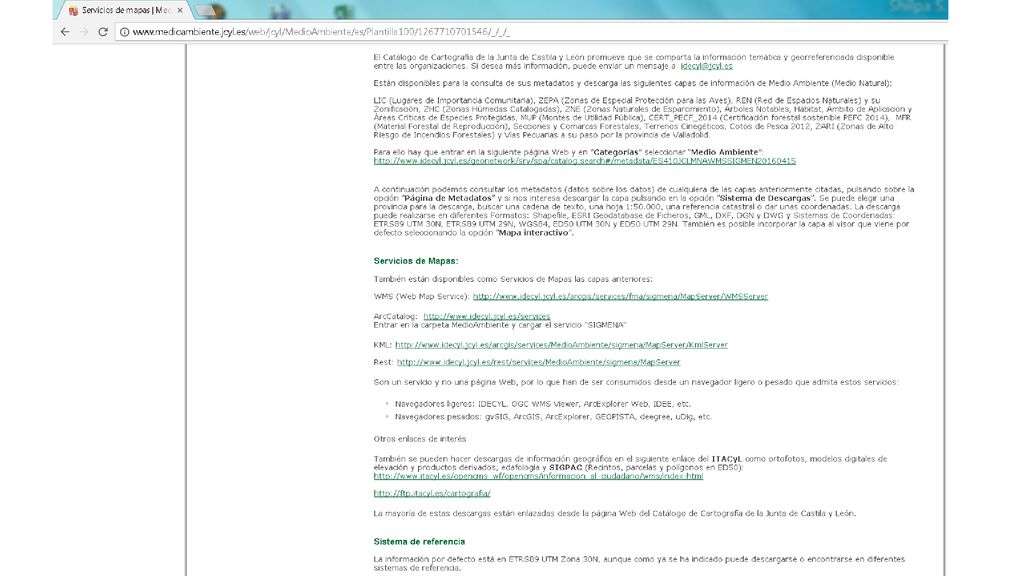

24 Están disponibles para la consulta de sus metadatos y descarga las siguientes capas de información de Medio Ambiente (Medio Natural): ZEC (Zonas Especiales de Conservación), ZEPA (Zonas de Especial Protección para las Aves), REN (Red de Espacios Naturales) y su Zonificación, ZHC (Zonas Húmedas Catalogadas), ZNE (Zonas Naturales de Esparcimiento), Árboles Notables, Hábitat, Ámbito de Aplicación y Áreas Críticas de Especies Protegidas, Áreas de Relevancia de la Alondra Ricoti, Potencialidad Termopluviométrica de Especies Forestales, MUP (Montes de Utilidad Pública), CERT_PECF (Certificación forestal sostenible PEFC),  Montes Ordenados, MFR (Material de Base para la producción de material forestal), Secciones y Comarcas Forestales, Terrenos Cinegéticos, Cotos de Pesca, Zonas de Pesca de Cangrejo, Zonas de Pesca de Rana, Zonas Habilitadas para la Pesca desde Aparatos de Flotación, ZARI (Zonas de Alto Riesgo de Incendios Forestales) y Vías Pecuarias a su paso por la provincia de Valladolid. Los metadatos se generan con CatMDEdit según la ISO y se importan desde ArcCatalog según las instrucciones del CIT Para acceder al Catálogo de Información Geográfica entrar en la siguiente página Web:

25

26

27

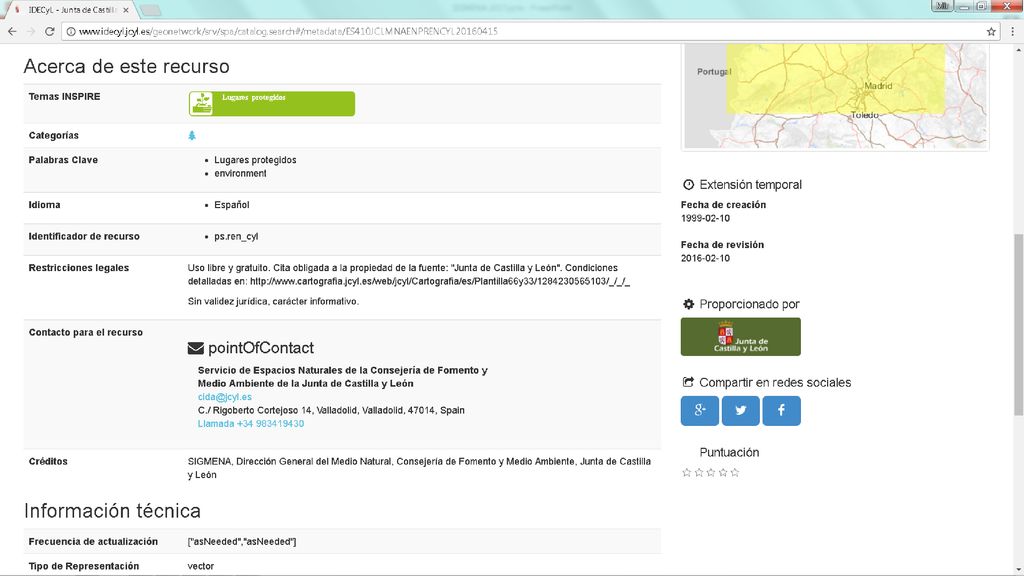

28

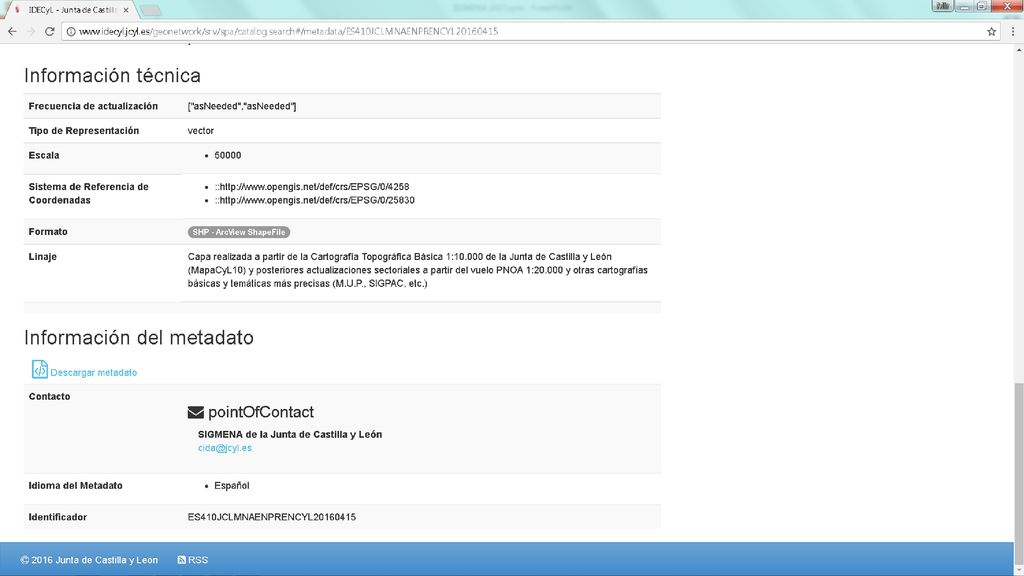

29

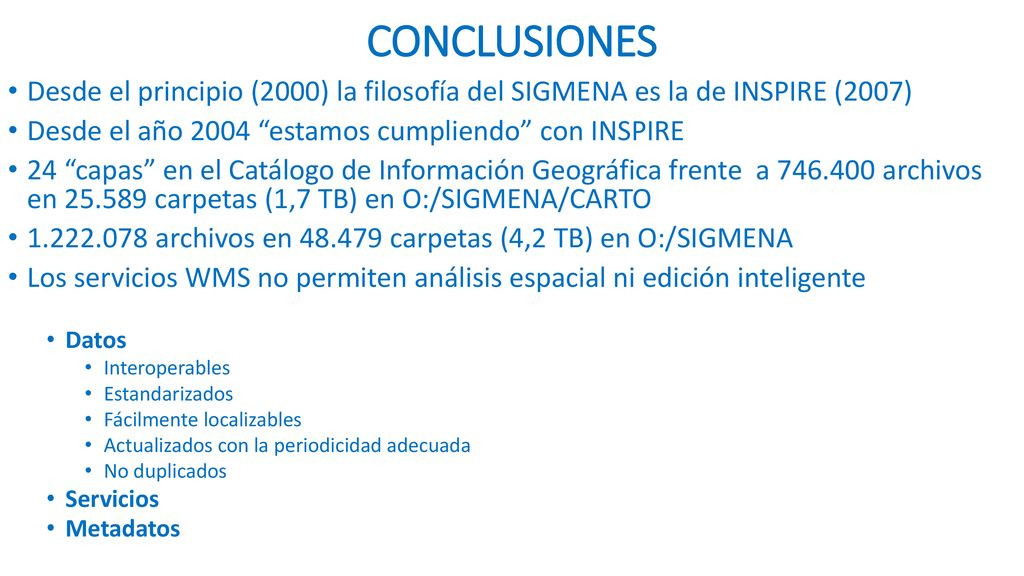

30 CONCLUSIONES Desde el principio (2000) la filosofía del SIGMENA es la de INSPIRE (2007) Desde el año 2004 “estamos cumpliendo” con INSPIRE 24 “capas” en el Catálogo de Información Geográfica frente a archivos en carpetas (1,7 TB) en O:/SIGMENA/CARTO archivos en carpetas (4,2 TB) en O:/SIGMENA Los servicios WMS no permiten análisis espacial ni edición inteligente Datos Interoperables Estandarizados Fácilmente localizables Actualizados con la periodicidad adecuada No duplicados Servicios Metadatos

31 Gracias por su atención
