Tecnologías y Arquitecturas

Presentaciones similares


Presentación del tema: "Tecnologías y Arquitecturas"— Transcripción de la presentación:

1 Tecnologías y Arquitecturas
08:53

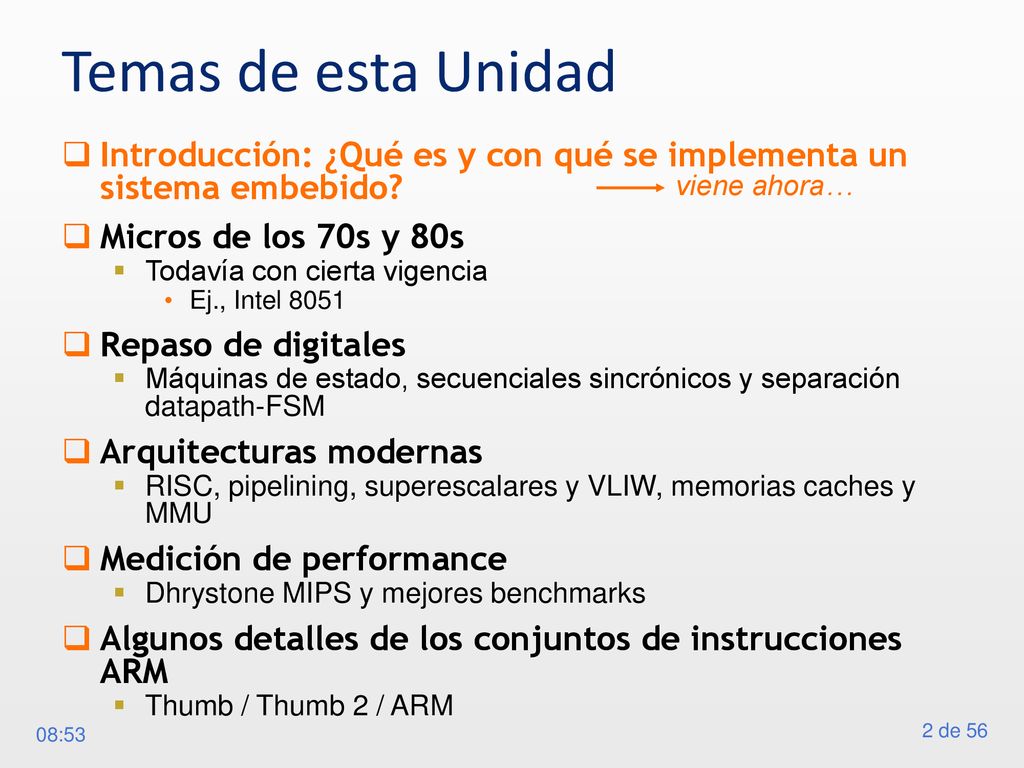

2 Temas de esta Unidad Introducción: ¿Qué es y con qué se implementa un sistema embebido? Micros de los 70s y 80s Todavía con cierta vigencia Ej., Intel 8051 Repaso de digitales Máquinas de estado, secuenciales sincrónicos y separación datapath-FSM Arquitecturas modernas RISC, pipelining, superescalares y VLIW, memorias caches y MMU Medición de performance Dhrystone MIPS y mejores benchmarks Algunos detalles de los conjuntos de instrucciones ARM Thumb / Thumb 2 / ARM viene ahora… 08:53

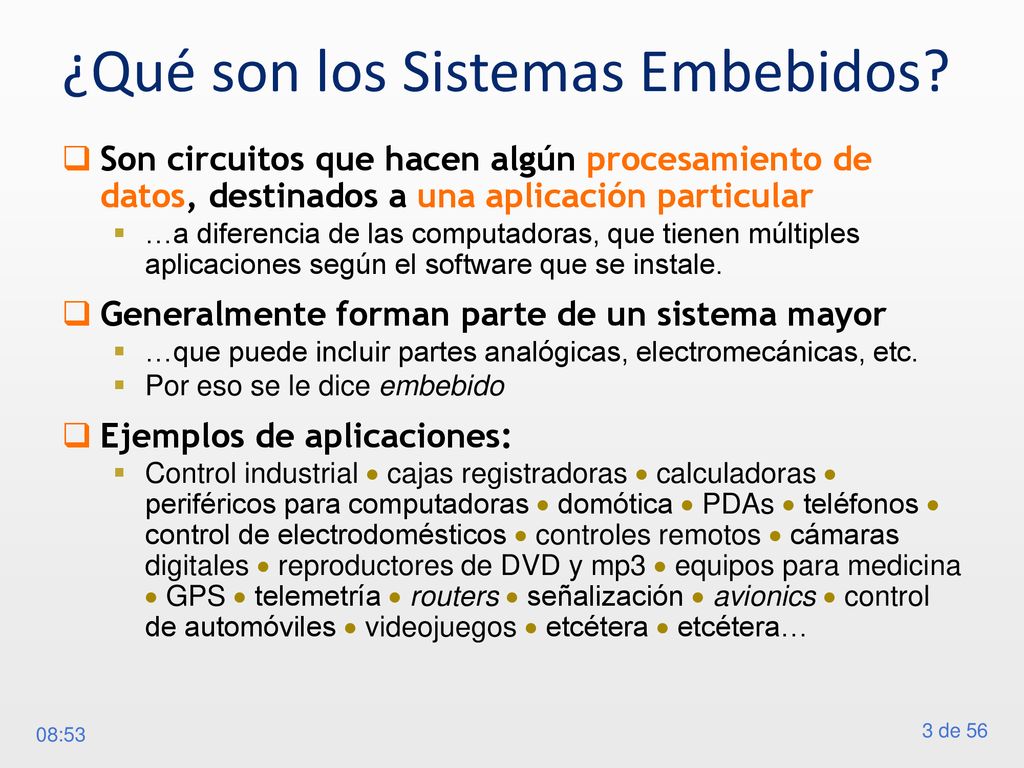

3 ¿Qué son los Sistemas Embebidos?
Son circuitos que hacen algún procesamiento de datos, destinados a una aplicación particular …a diferencia de las computadoras, que tienen múltiples aplicaciones según el software que se instale. Generalmente forman parte de un sistema mayor …que puede incluir partes analógicas, electromecánicas, etc. Por eso se le dice embebido Ejemplos de aplicaciones: Control industrial  cajas registradoras  calculadoras  periféricos para computadoras  domótica  PDAs  teléfonos  control de electrodomésticos  controles remotos  cámaras digitales  reproductores de DVD y mp3  equipos para medicina  GPS  telemetría  routers  señalización  avionics  control de automóviles  videojuegos  etcétera  etcétera… 08:53

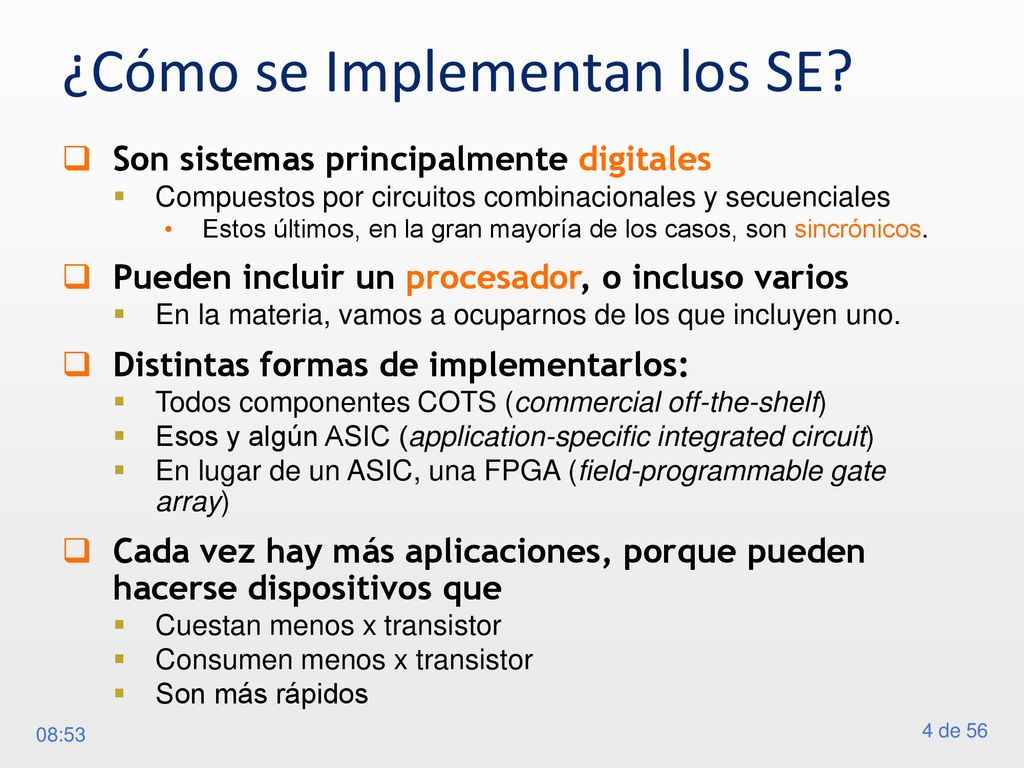

4 ¿Cómo se Implementan los SE?
Son sistemas principalmente digitales Compuestos por circuitos combinacionales y secuenciales Estos últimos, en la gran mayoría de los casos, son sincrónicos. Pueden incluir un procesador, o incluso varios En la materia, vamos a ocuparnos de los que incluyen uno. Distintas formas de implementarlos: Todos componentes COTS (commercial off-the-shelf) Esos y algún ASIC (application-specific integrated circuit) En lugar de un ASIC, una FPGA (field-programmable gate array) Cada vez hay más aplicaciones, porque pueden hacerse dispositivos que Cuestan menos x transistor Consumen menos x transistor Son más rápidos 08:53

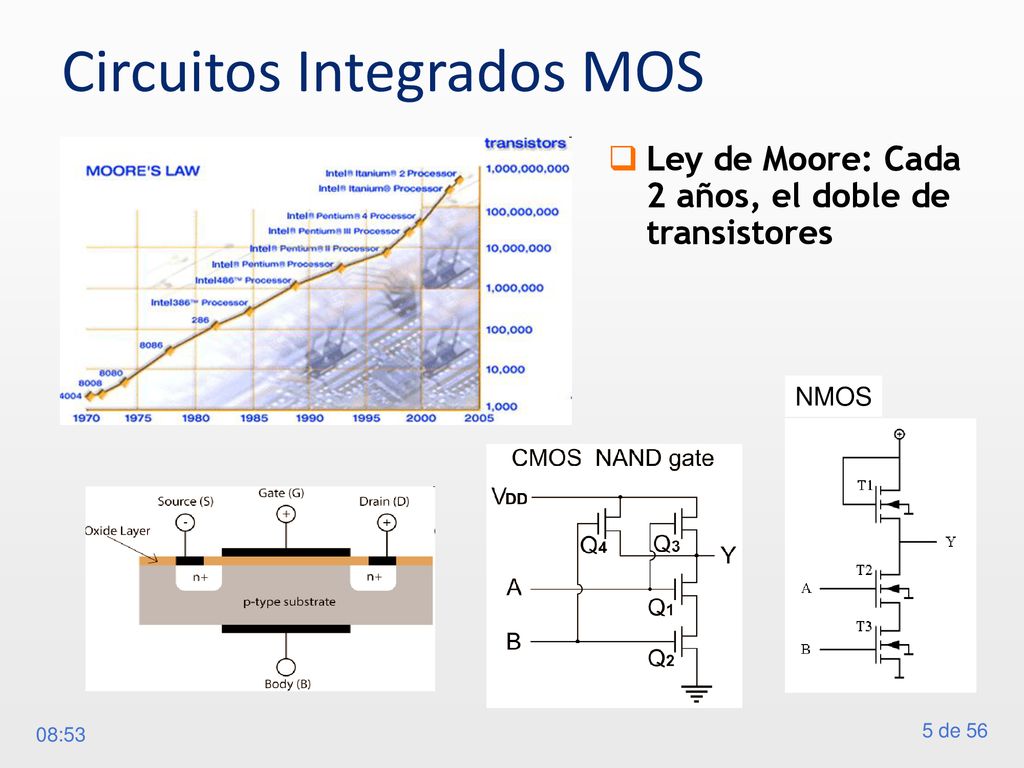

5 Circuitos Integrados MOS
Ley de Moore: Cada 2 años, el doble de transistores NMOS 08:53

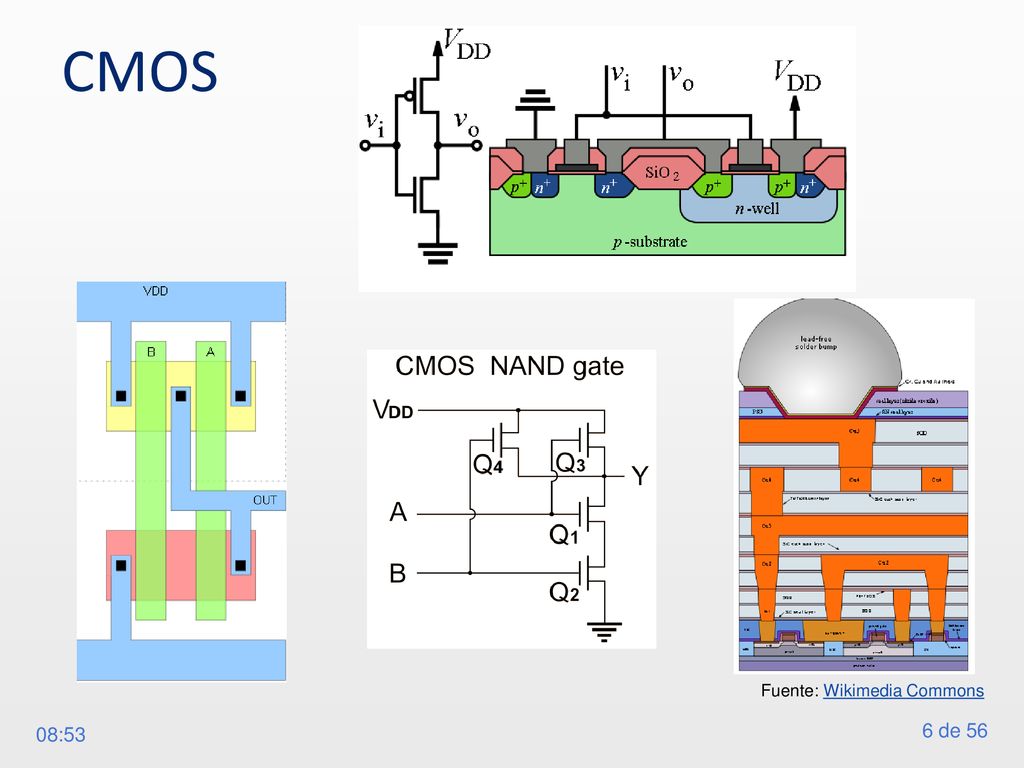

6 CMOS Fuente: Wikimedia Commons 08:53

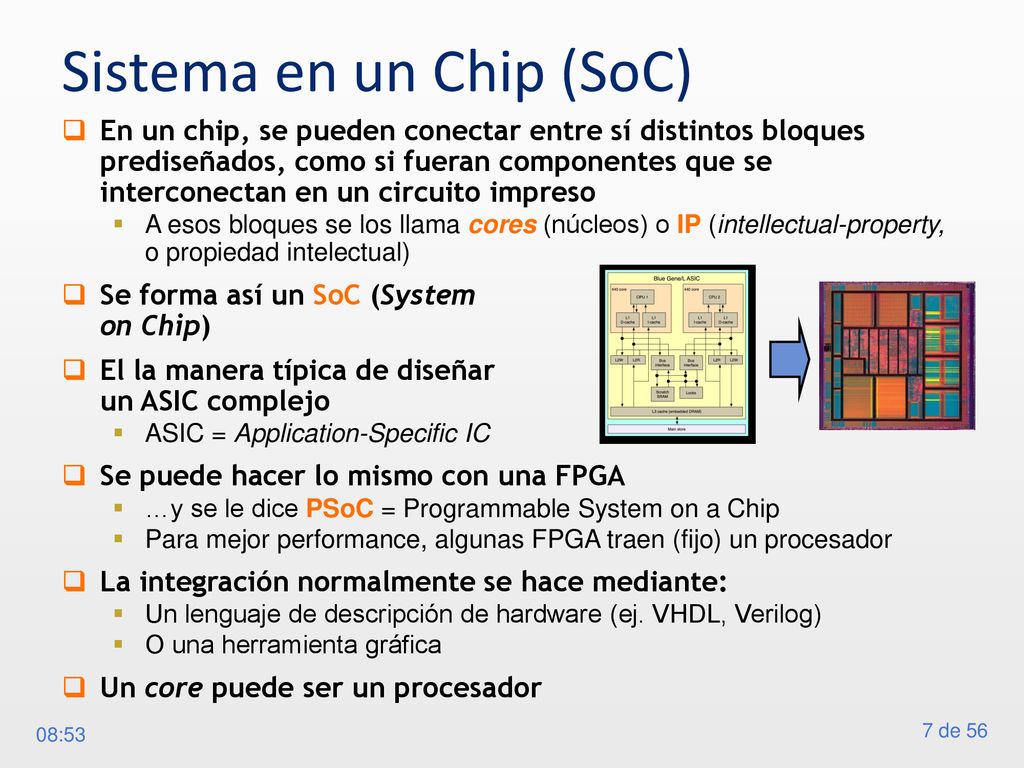

7 Sistema en un Chip (SoC)
En un chip, se pueden conectar entre sí distintos bloques prediseñados, como si fueran componentes que se interconectan en un circuito impreso A esos bloques se los llama cores (núcleos) o IP (intellectual-property, o propiedad intelectual) Se forma así un SoC (System on Chip) El la manera típica de diseñar un ASIC complejo ASIC = Application-Specific IC Se puede hacer lo mismo con una FPGA …y se le dice PSoC = Programmable System on a Chip Para mejor performance, algunas FPGA traen (fijo) un procesador La integración normalmente se hace mediante: Un lenguaje de descripción de hardware (ej. VHDL, Verilog) O una herramienta gráfica Un core puede ser un procesador 08:53

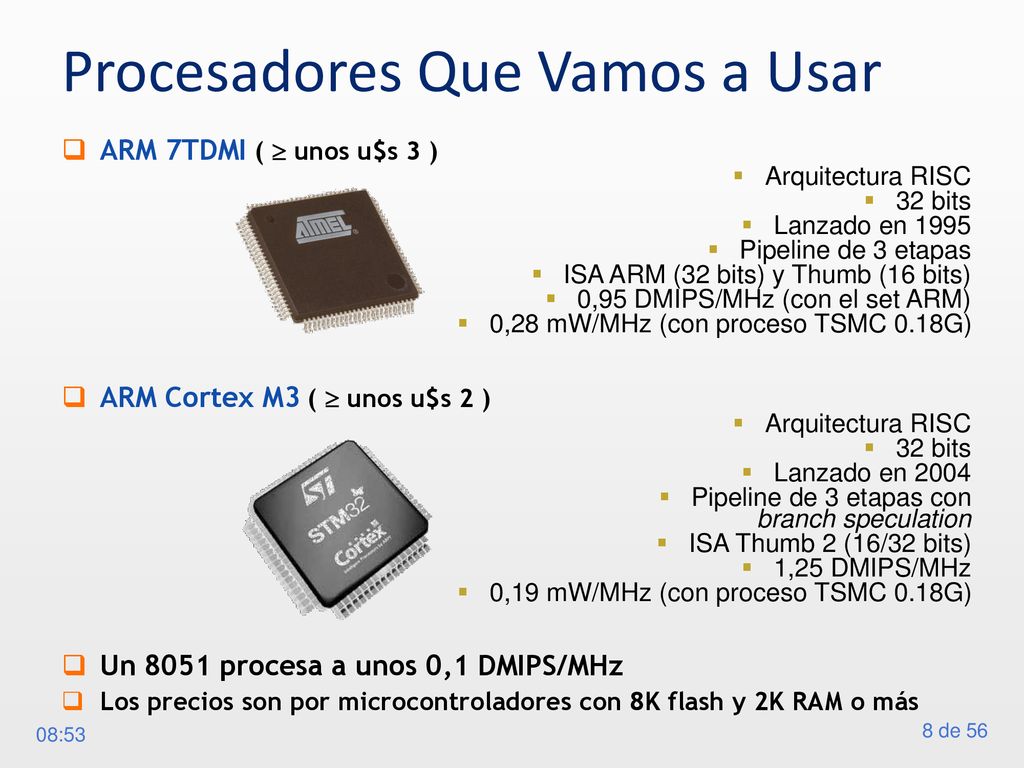

8 Procesadores Que Vamos a Usar
ARM 7TDMI (  unos u$s 3 ) Arquitectura RISC 32 bits Lanzado en 1995 Pipeline de 3 etapas ISA ARM (32 bits) y Thumb (16 bits) 0,95 DMIPS/MHz (con el set ARM) 0,28 mW/MHz (con proceso TSMC 0.18G) ARM Cortex M3 (  unos u$s 2 ) Lanzado en 2004 Pipeline de 3 etapas con branch speculation ISA Thumb 2 (16/32 bits) 1,25 DMIPS/MHz 0,19 mW/MHz (con proceso TSMC 0.18G) Un 8051 procesa a unos 0,1 DMIPS/MHz Los precios son por microcontroladores con 8K flash y 2K RAM o más 08:53

9 Procesadores que Vamos a Usar
TI OMAP 3530  u$s 45, trae dos cores: ARM Cortex A8 32 bits Arquitectura RISC ISA ARM (32 bits) y Thumb-2 (16/32 bits) desde 600 MHz hasta más de 1 GHz Arquitectura superescalar (2 issue) Lanzado en 2009 Pipelines de 13 etapas Caches L1: split, 16KB o 32 KB c/u Cache L2: 64 KB a 2 MB 2 DMIPS/MHz Extensión para multimedia: NEON TMS320C64x+ Procesador digital de señales (DSP) 32 bits Arquitectura VLIW (8 issue) Aritmética de punto fijo de 40 bits 08:53

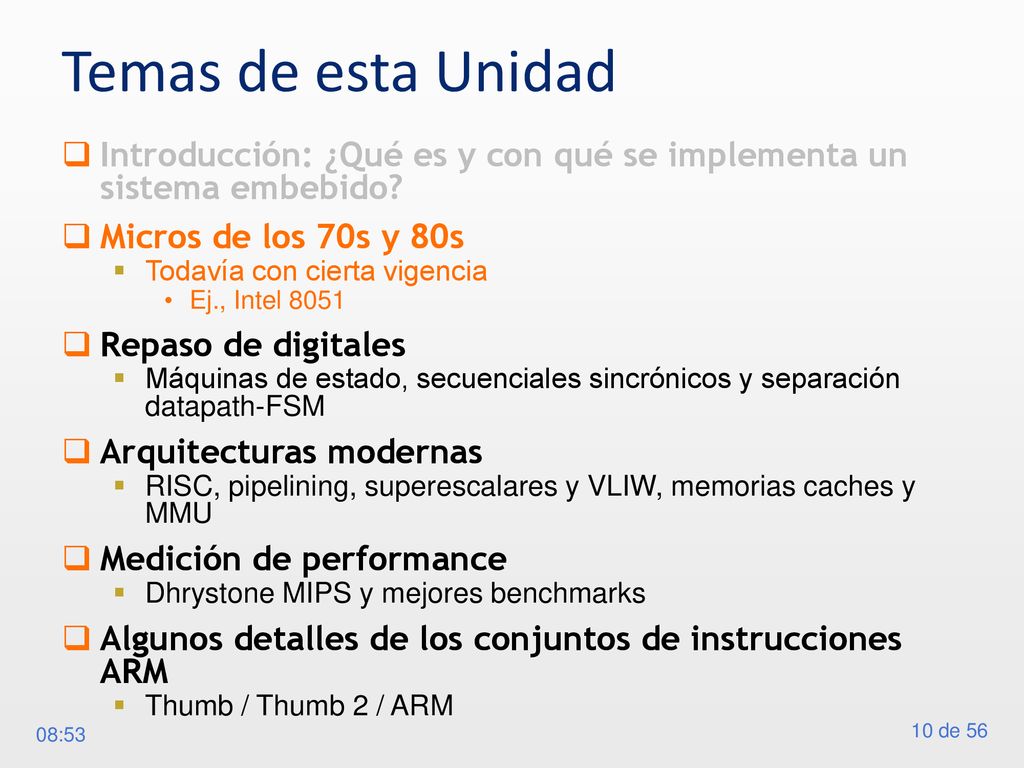

10 Temas de esta Unidad Introducción: ¿Qué es y con qué se implementa un sistema embebido? Micros de los 70s y 80s Todavía con cierta vigencia Ej., Intel 8051 Repaso de digitales Máquinas de estado, secuenciales sincrónicos y separación datapath-FSM Arquitecturas modernas RISC, pipelining, superescalares y VLIW, memorias caches y MMU Medición de performance Dhrystone MIPS y mejores benchmarks Algunos detalles de los conjuntos de instrucciones ARM Thumb / Thumb 2 / ARM 08:53

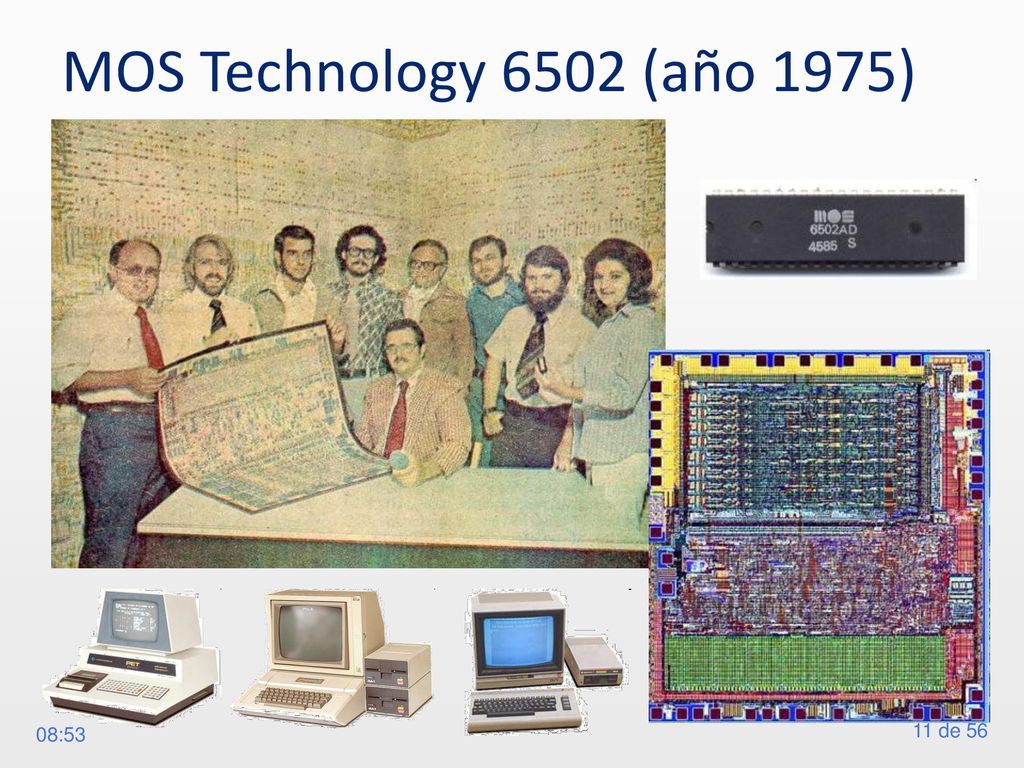

11 MOS Technology 6502 (año 1975) 08:53

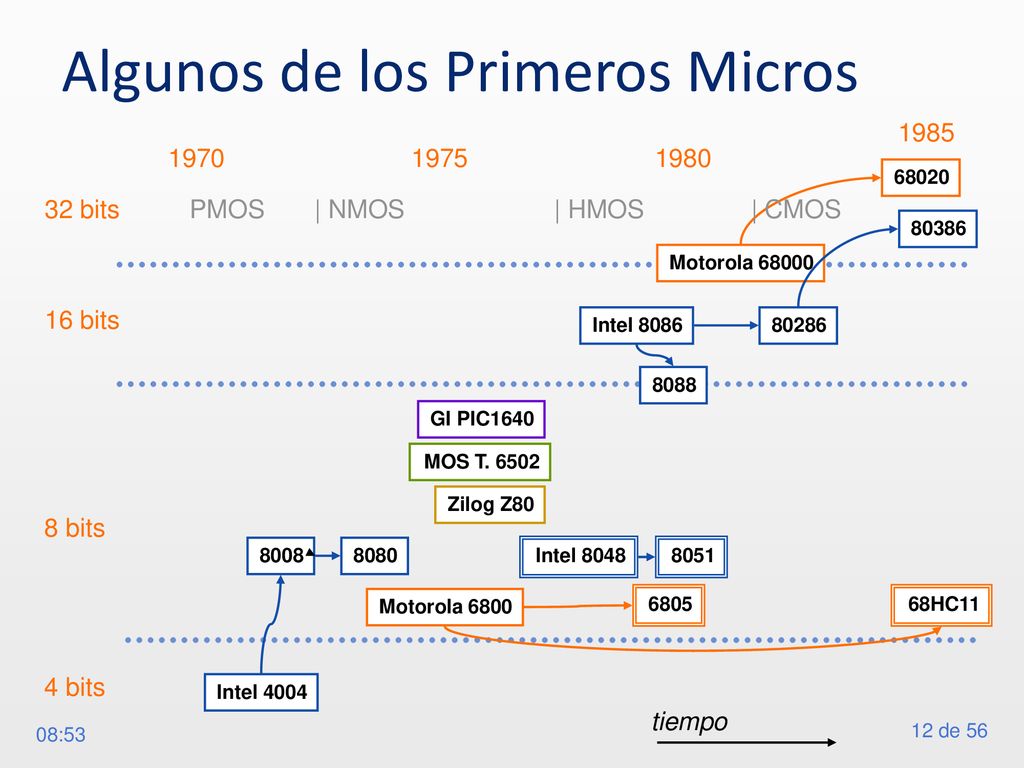

12 Algunos de los Primeros Micros
1985 1970 1975 1980 68020 32 bits PMOS | NMOS | HMOS | CMOS 80386 Motorola 68000 16 bits Intel 8086 80286 8088 GI PIC1640 MOS T. 6502 Zilog Z80 8 bits 8008 8080 Intel 8048 8051 Motorola 6800 6805 68HC11 4 bits Intel 4004 tiempo 08:53

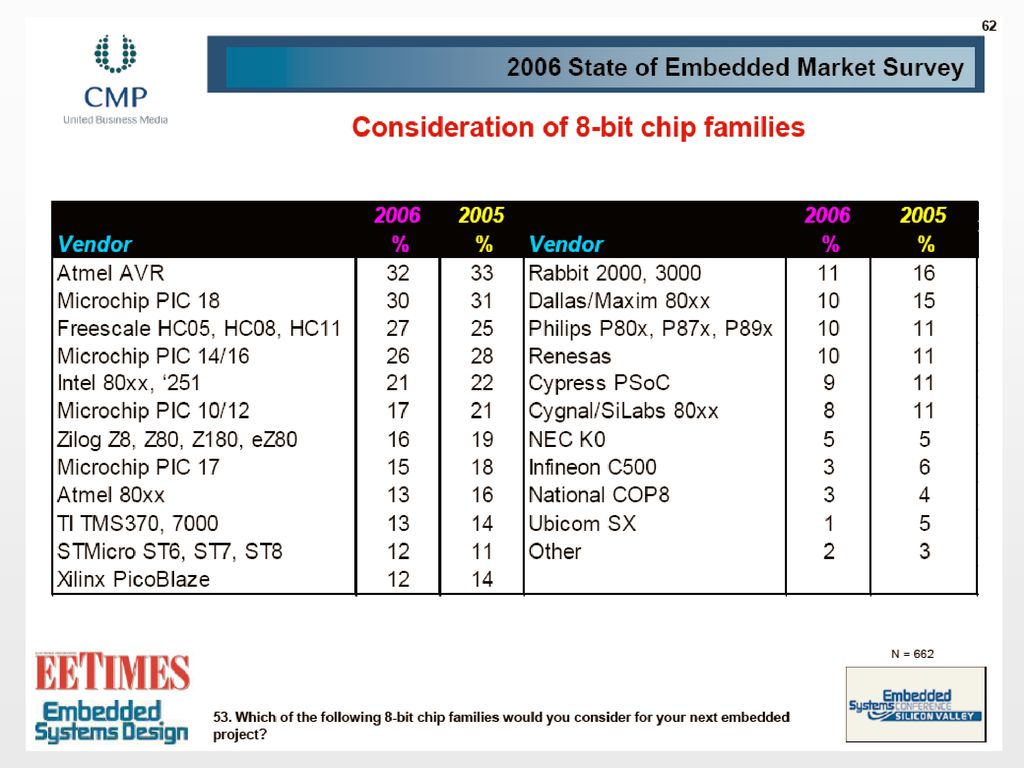

13 Mercado en el 2006: 8 bits 08:53

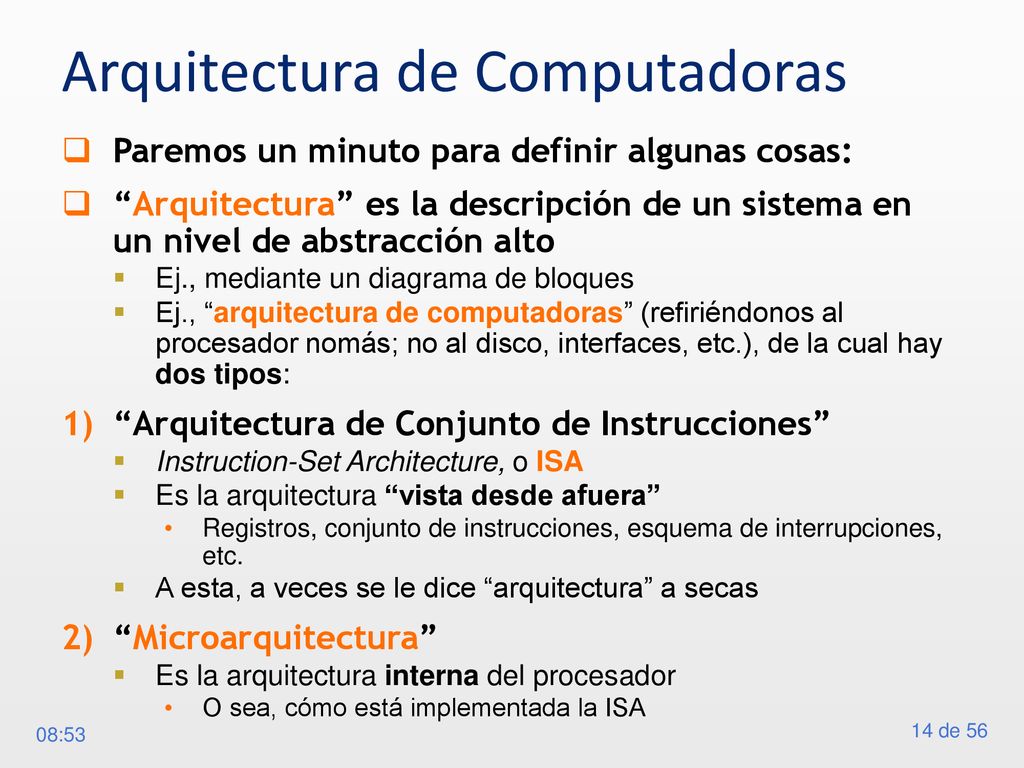

14 Arquitectura de Computadoras
Paremos un minuto para definir algunas cosas: “Arquitectura” es la descripción de un sistema en un nivel de abstracción alto Ej., mediante un diagrama de bloques Ej., “arquitectura de computadoras” (refiriéndonos al procesador nomás; no al disco, interfaces, etc.), de la cual hay dos tipos: “Arquitectura de Conjunto de Instrucciones” Instruction-Set Architecture, o ISA Es la arquitectura “vista desde afuera” Registros, conjunto de instrucciones, esquema de interrupciones, etc. A esta, a veces se le dice “arquitectura” a secas “Microarquitectura” Es la arquitectura interna del procesador O sea, cómo está implementada la ISA 08:53

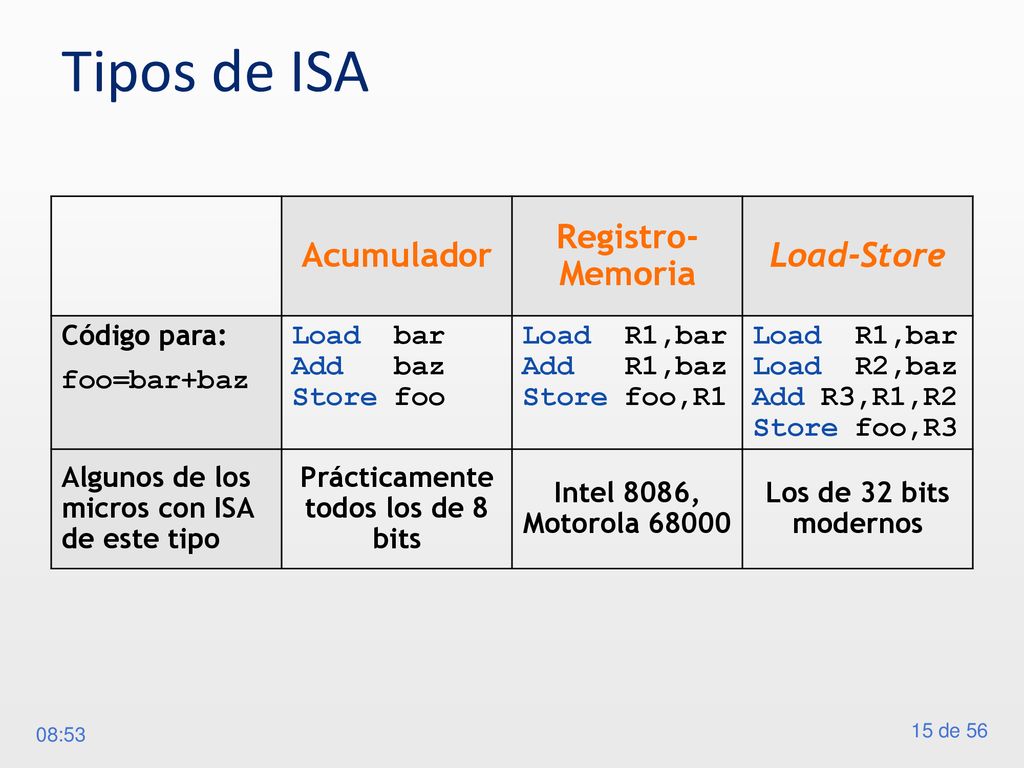

15 Prácticamente todos los de 8 bits
Tipos de ISA Acumulador Registro-Memoria Load-Store Código para: foo=bar+baz Load bar Add baz Store foo Load R1,bar Add R1,baz Store foo,R1 Load R1,bar Load R2,baz Add R3,R1,R2 Store foo,R3 Algunos de los micros con ISA de este tipo Prácticamente todos los de 8 bits Intel 8086, Motorola 68000 Los de 32 bits modernos 08:53

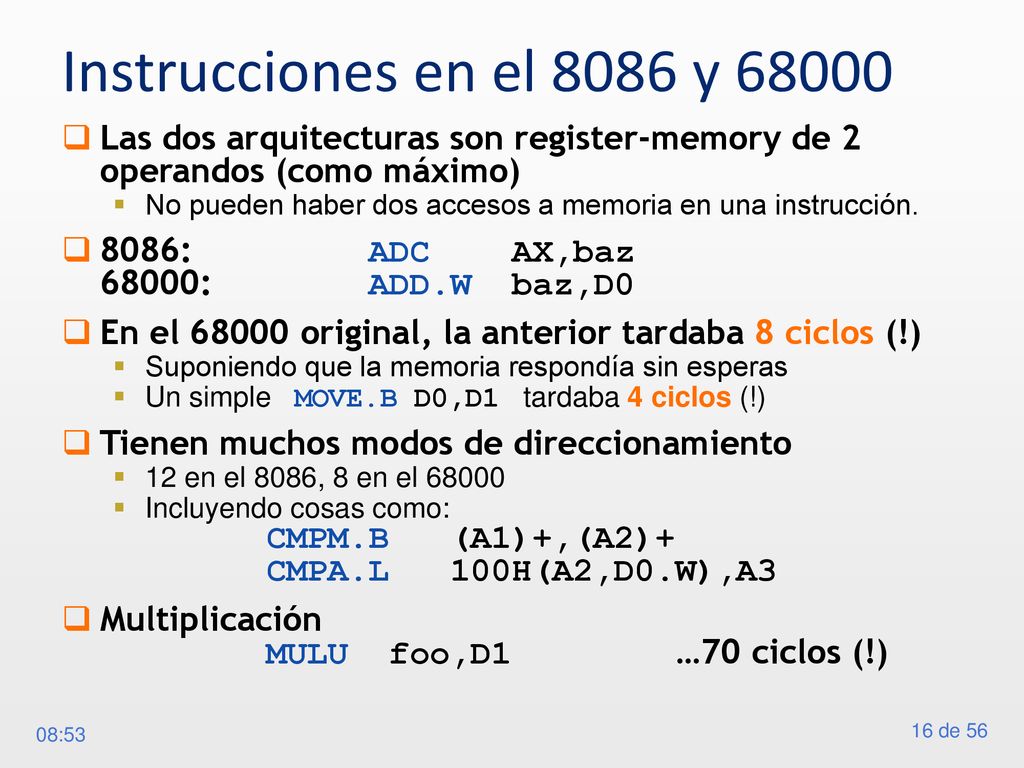

16 Instrucciones en el 8086 y 68000 Las dos arquitecturas son register-memory de 2 operandos (como máximo) No pueden haber dos accesos a memoria en una instrucción. 8086: ADC AX,baz : ADD.W baz,D0 En el original, la anterior tardaba 8 ciclos (!) Suponiendo que la memoria respondía sin esperas Un simple MOVE.B D0,D1 tardaba 4 ciclos (!) Tienen muchos modos de direccionamiento 12 en el 8086, 8 en el 68000 Incluyendo cosas como: CMPM.B (A1)+,(A2)+ CMPA.L 100H(A2,D0.W),A3 Multiplicación MULU foo,D1 …70 ciclos (!) 08:53

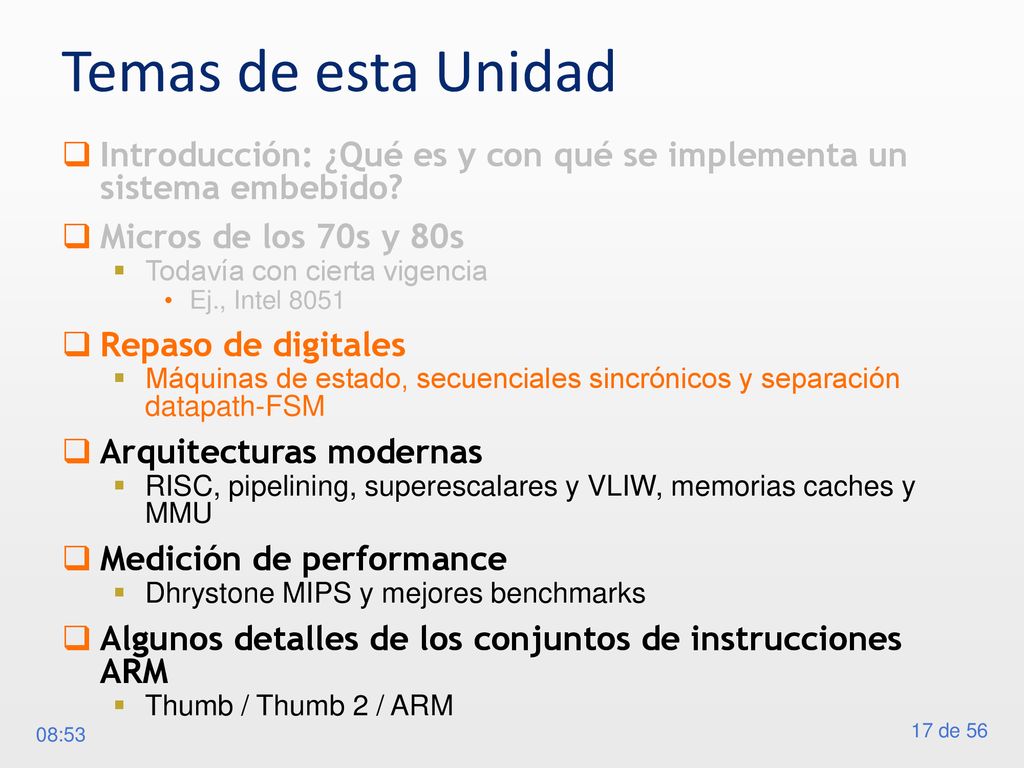

17 Temas de esta Unidad Introducción: ¿Qué es y con qué se implementa un sistema embebido? Micros de los 70s y 80s Todavía con cierta vigencia Ej., Intel 8051 Repaso de digitales Máquinas de estado, secuenciales sincrónicos y separación datapath-FSM Arquitecturas modernas RISC, pipelining, superescalares y VLIW, memorias caches y MMU Medición de performance Dhrystone MIPS y mejores benchmarks Algunos detalles de los conjuntos de instrucciones ARM Thumb / Thumb 2 / ARM 08:53

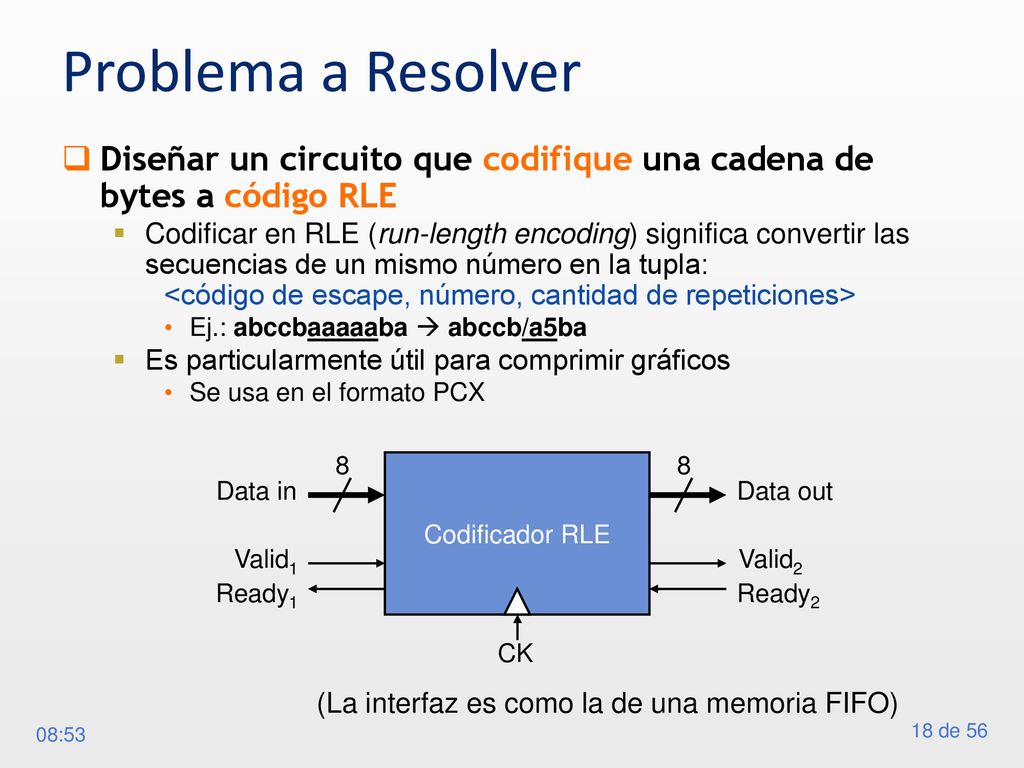

18 Problema a Resolver Diseñar un circuito que codifique una cadena de bytes a código RLE Codificar en RLE (run-length encoding) significa convertir las secuencias de un mismo número en la tupla: <código de escape, número, cantidad de repeticiones> Ej.: abccbaaaaaba  abccb/a5ba Es particularmente útil para comprimir gráficos Se usa en el formato PCX Codificador RLE Data in Valid1 Ready1 Data out Valid2 Ready2 8 CK (La interfaz es como la de una memoria FIFO) 08:53

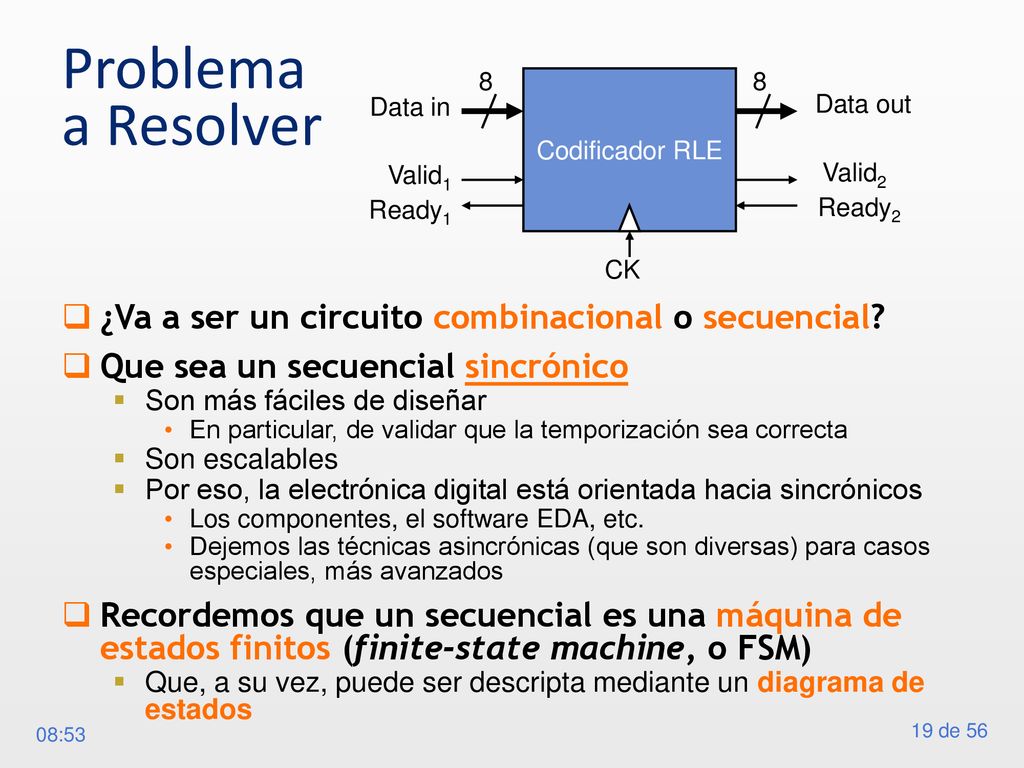

19 Problema a Resolver ¿Va a ser un circuito combinacional o secuencial?
Codificador RLE Data in Valid1 Ready1 Data out Valid2 Ready2 8 CK ¿Va a ser un circuito combinacional o secuencial? Que sea un secuencial sincrónico Son más fáciles de diseñar En particular, de validar que la temporización sea correcta Son escalables Por eso, la electrónica digital está orientada hacia sincrónicos Los componentes, el software EDA, etc. Dejemos las técnicas asincrónicas (que son diversas) para casos especiales, más avanzados Recordemos que un secuencial es una máquina de estados finitos (finite-state machine, o FSM) Que, a su vez, puede ser descripta mediante un diagrama de estados 08:53

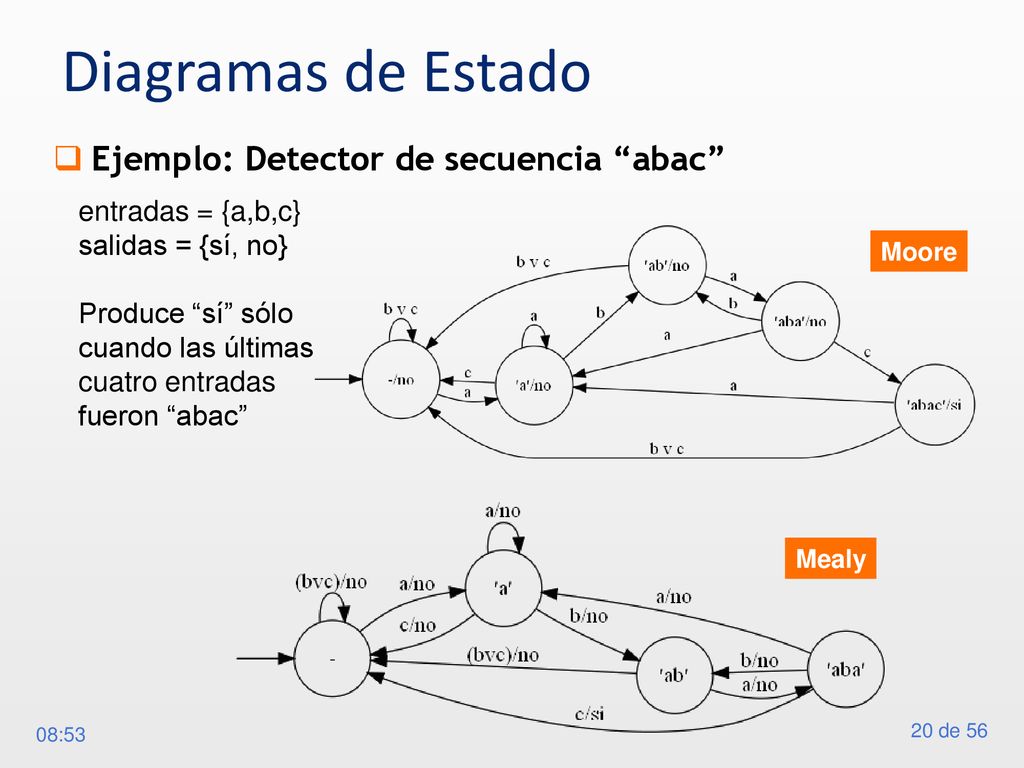

20 Diagramas de Estado Ejemplo: Detector de secuencia “abac”
entradas = {a,b,c} salidas = {sí, no} Produce “sí” sólo cuando las últimas cuatro entradas fueron “abac” Moore Mealy 08:53

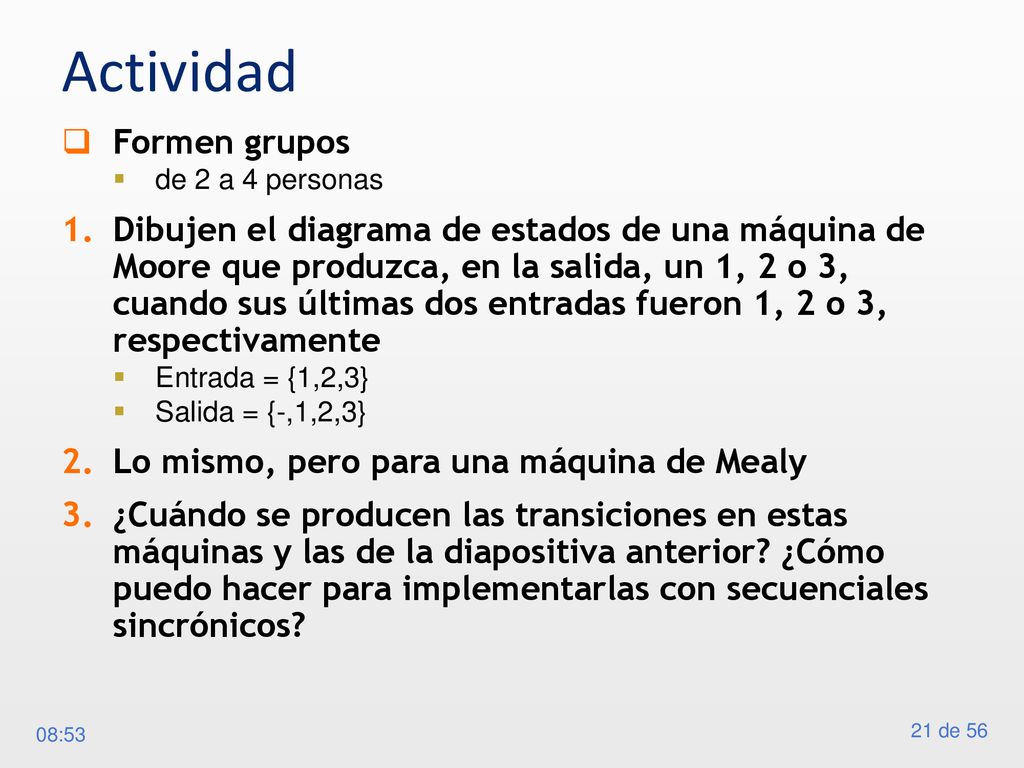

21 Actividad Formen grupos
de 2 a 4 personas Dibujen el diagrama de estados de una máquina de Moore que produzca, en la salida, un 1, 2 o 3, cuando sus últimas dos entradas fueron 1, 2 o 3, respectivamente Entrada = {1,2,3} Salida = {-,1,2,3} Lo mismo, pero para una máquina de Mealy ¿Cuándo se producen las transiciones en estas máquinas y las de la diapositiva anterior? ¿Cómo puedo hacer para implementarlas con secuenciales sincrónicos? 08:53

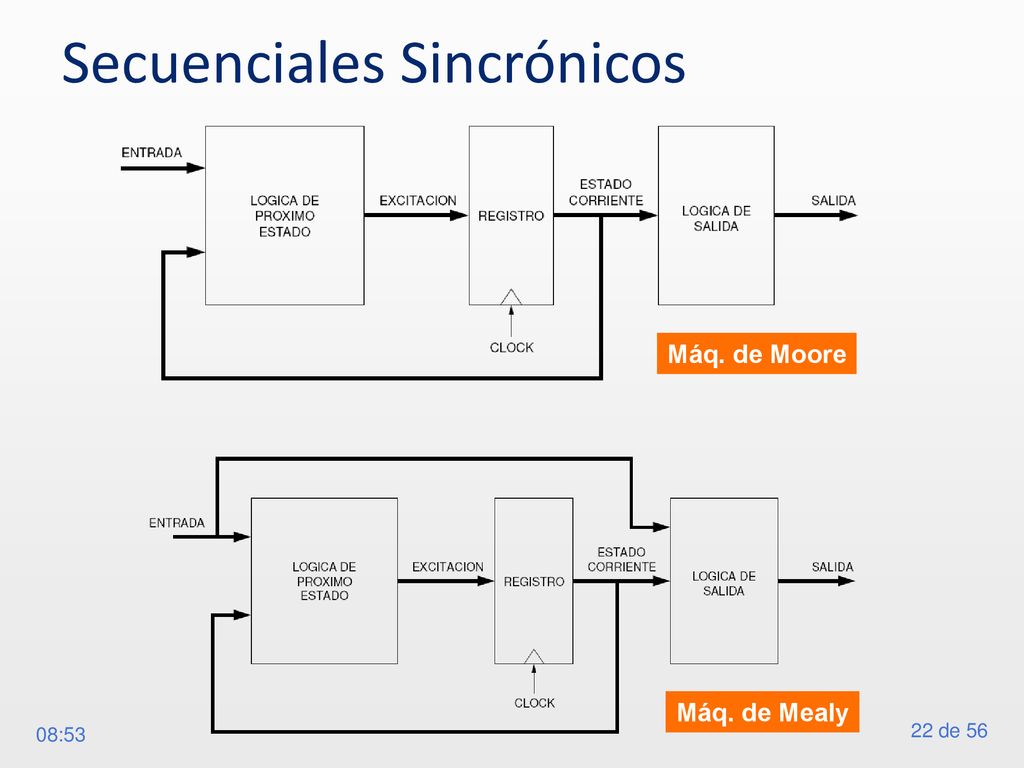

22 Secuenciales Sincrónicos
Máq. de Moore Máq. de Mealy 08:53

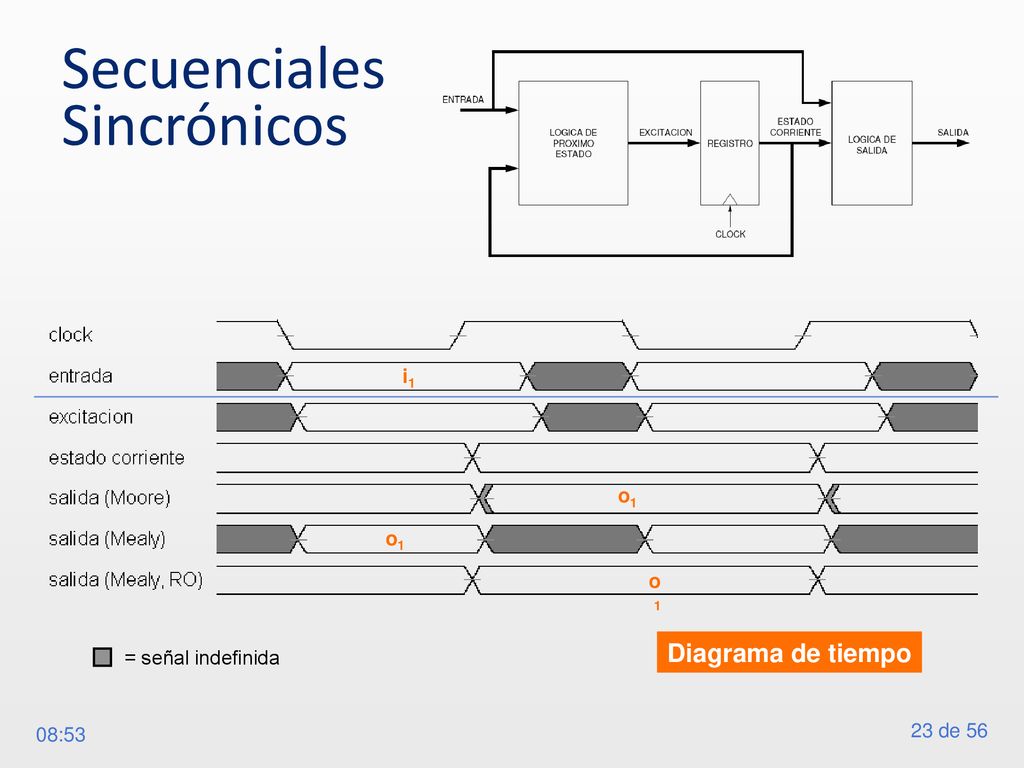

23 Secuenciales Sincrónicos
Diagrama de tiempo = señal indefinida 08:53

24 Problema a Resolver ¿Va a ser un circuito combinacional o secuencial?
Codificador RLE Data in Valid1 Ready1 Data out Valid2 Ready2 8 CK ¿Va a ser un circuito combinacional o secuencial? Que sea un secuencial sincrónico Más o menos, ¿qué cantidad de estados necesita tener este secuencial? 08:53

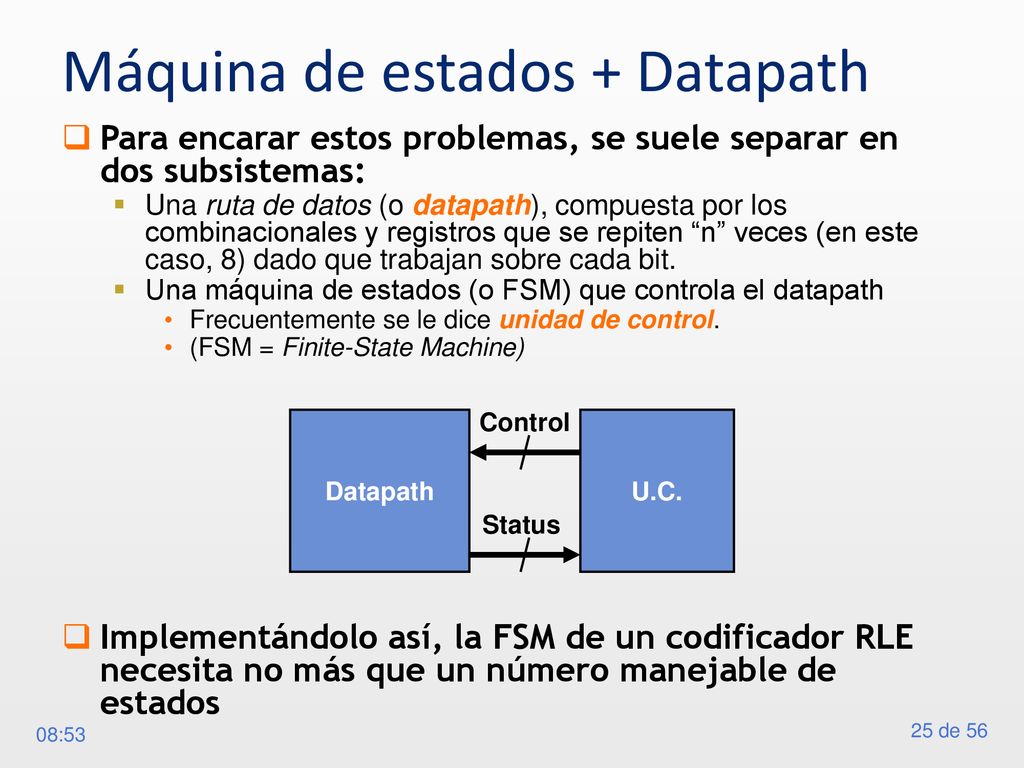

25 Máquina de estados + Datapath
Para encarar estos problemas, se suele separar en dos subsistemas: Una ruta de datos (o datapath), compuesta por los combinacionales y registros que se repiten “n” veces (en este caso, 8) dado que trabajan sobre cada bit. Una máquina de estados (o FSM) que controla el datapath Frecuentemente se le dice unidad de control. (FSM = Finite-State Machine) Implementándolo así, la FSM de un codificador RLE necesita no más que un número manejable de estados Control Datapath U.C. Status 08:53

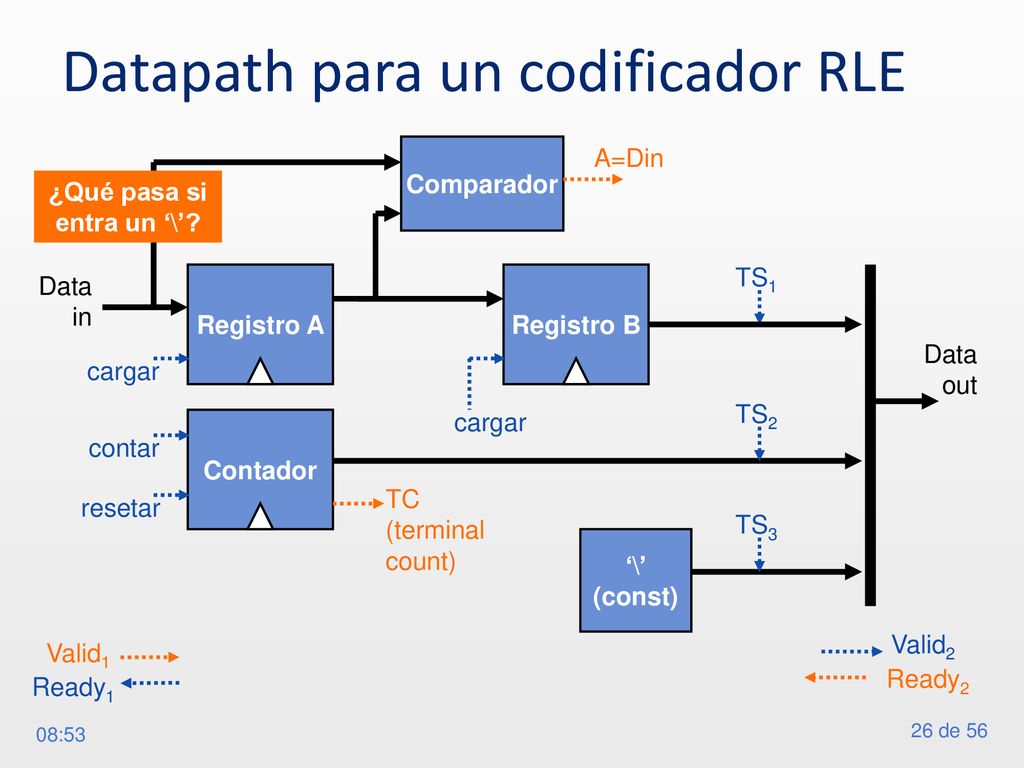

26 Datapath para un codificador RLE
Comparador A=Din ¿Qué pasa si entra un ‘\’? TS1 Data in Registro A Registro B cargar Data out cargar TS2 Contador contar TC (terminal count) resetar TS3 ‘\’ (const) Valid2 Valid1 Ready2 Ready1 08:53

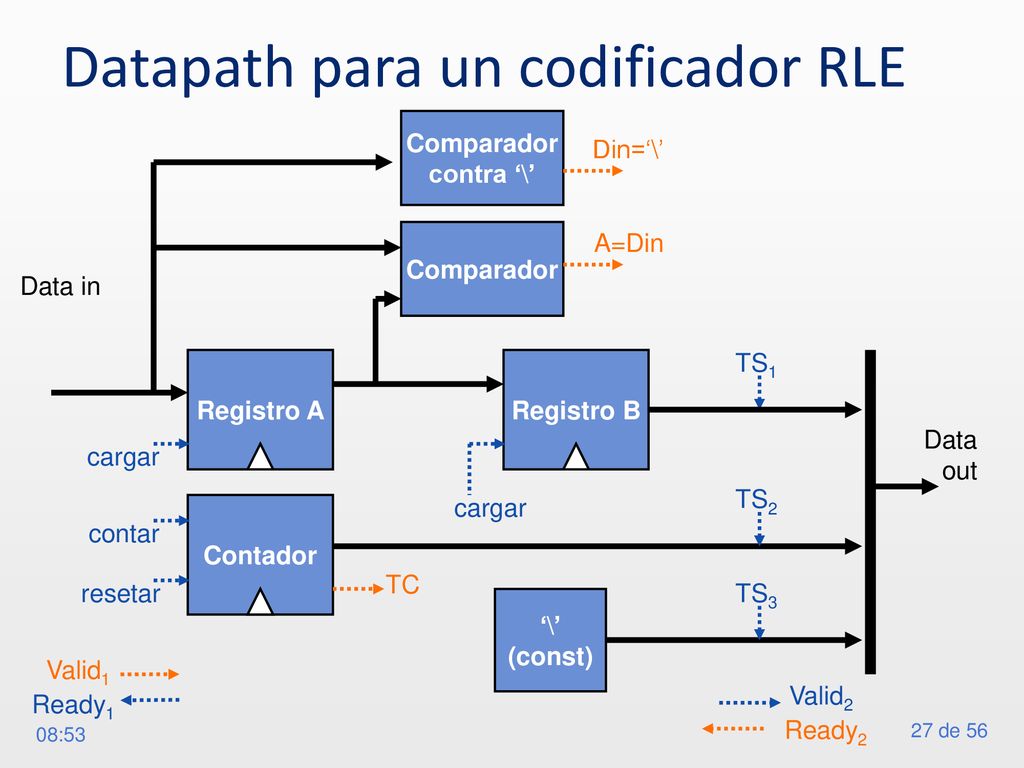

27 Datapath para un codificador RLE
Comparador contra ‘\’ Din=‘\’ Comparador A=Din Data in TS1 Registro A Registro B cargar Data out cargar TS2 Contador contar TC resetar TS3 ‘\’ (const) Valid1 Valid2 Ready1 Ready2 08:53

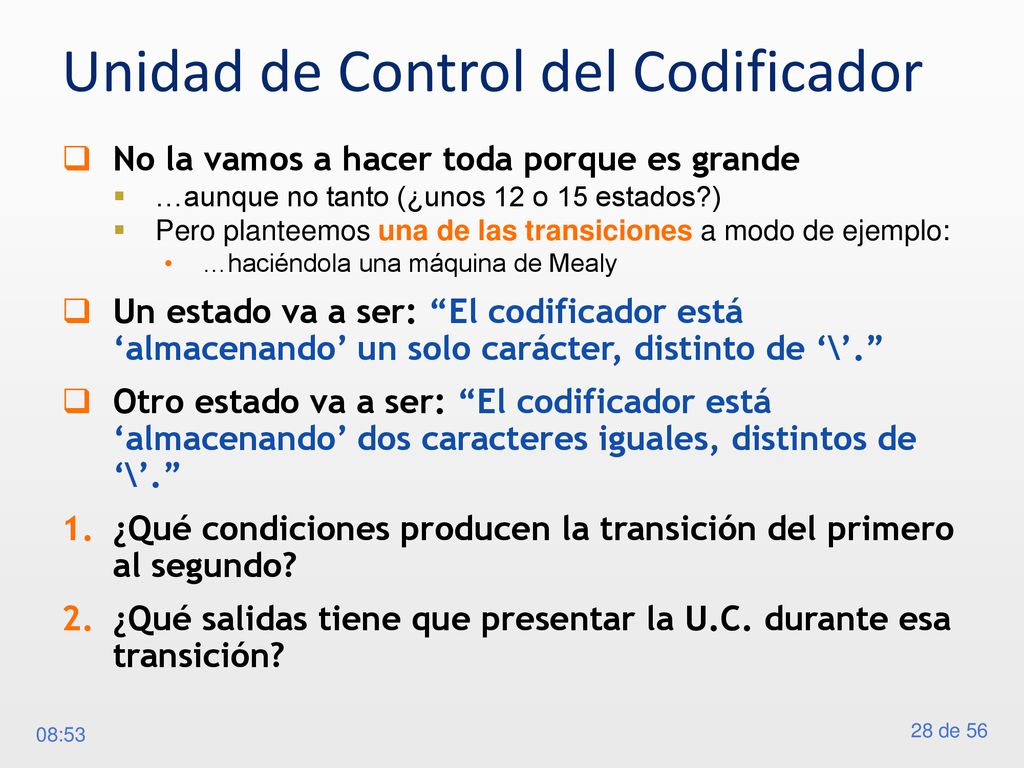

28 Unidad de Control del Codificador
No la vamos a hacer toda porque es grande …aunque no tanto (¿unos 12 o 15 estados?) Pero planteemos una de las transiciones a modo de ejemplo: …haciéndola una máquina de Mealy Un estado va a ser: “El codificador está ‘almacenando’ un solo carácter, distinto de ‘\’.” Otro estado va a ser: “El codificador está ‘almacenando’ dos caracteres iguales, distintos de ‘\’.” ¿Qué condiciones producen la transición del primero al segundo? ¿Qué salidas tiene que presentar la U.C. durante esa transición? 08:53

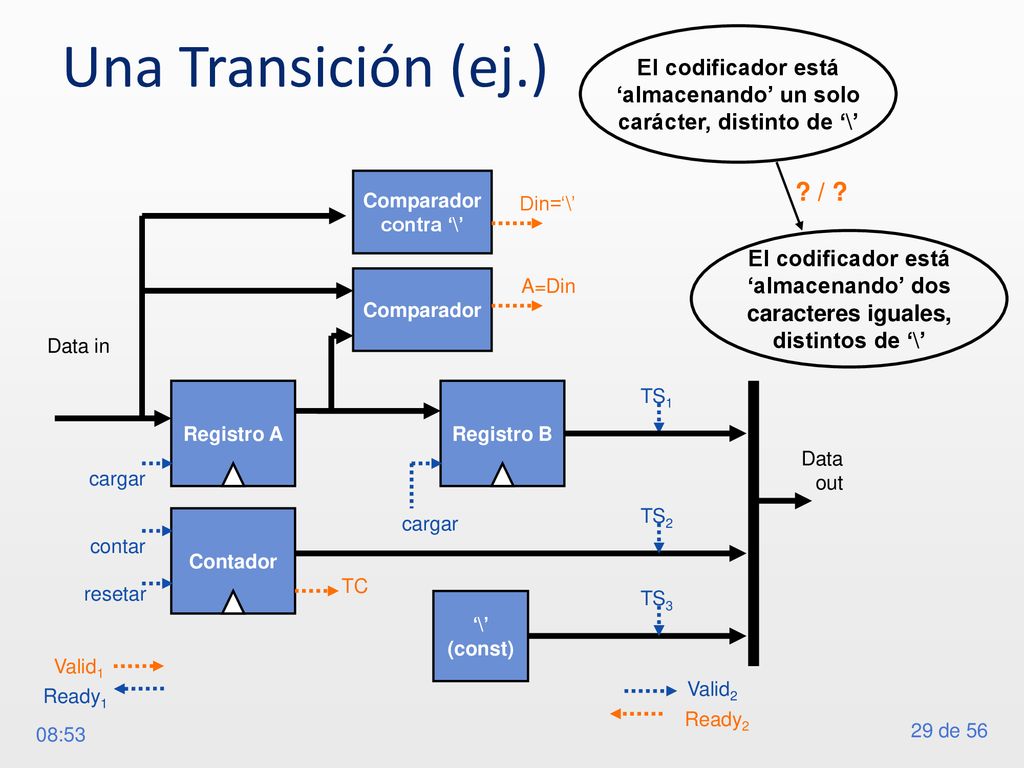

29 El codificador está ‘almacenando’ un solo carácter, distinto de ‘\’
Una Transición (ej.) El codificador está ‘almacenando’ un solo carácter, distinto de ‘\’ Comparador Registro A Contador ‘\’ (const) A=Din TC Data in Valid1 Ready1 Data out Valid2 Ready2 cargar contar resetar Registro B TS1 TS2 TS3 contra ‘\’ Din=‘\’ ? / ? El codificador está ‘almacenando’ dos caracteres iguales, distintos de ‘\’ 08:53

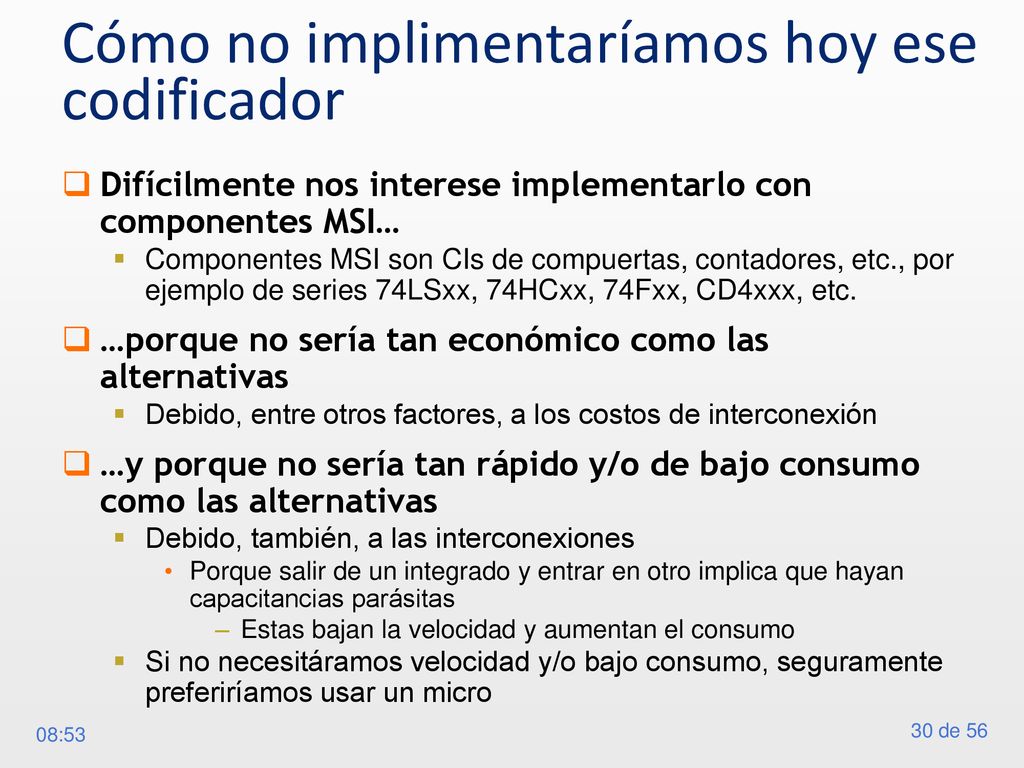

30 Cómo no implimentaríamos hoy ese codificador
Difícilmente nos interese implementarlo con componentes MSI… Componentes MSI son CIs de compuertas, contadores, etc., por ejemplo de series 74LSxx, 74HCxx, 74Fxx, CD4xxx, etc. …porque no sería tan económico como las alternativas Debido, entre otros factores, a los costos de interconexión …y porque no sería tan rápido y/o de bajo consumo como las alternativas Debido, también, a las interconexiones Porque salir de un integrado y entrar en otro implica que hayan capacitancias parásitas Estas bajan la velocidad y aumentan el consumo Si no necesitáramos velocidad y/o bajo consumo, seguramente preferiríamos usar un micro 08:53

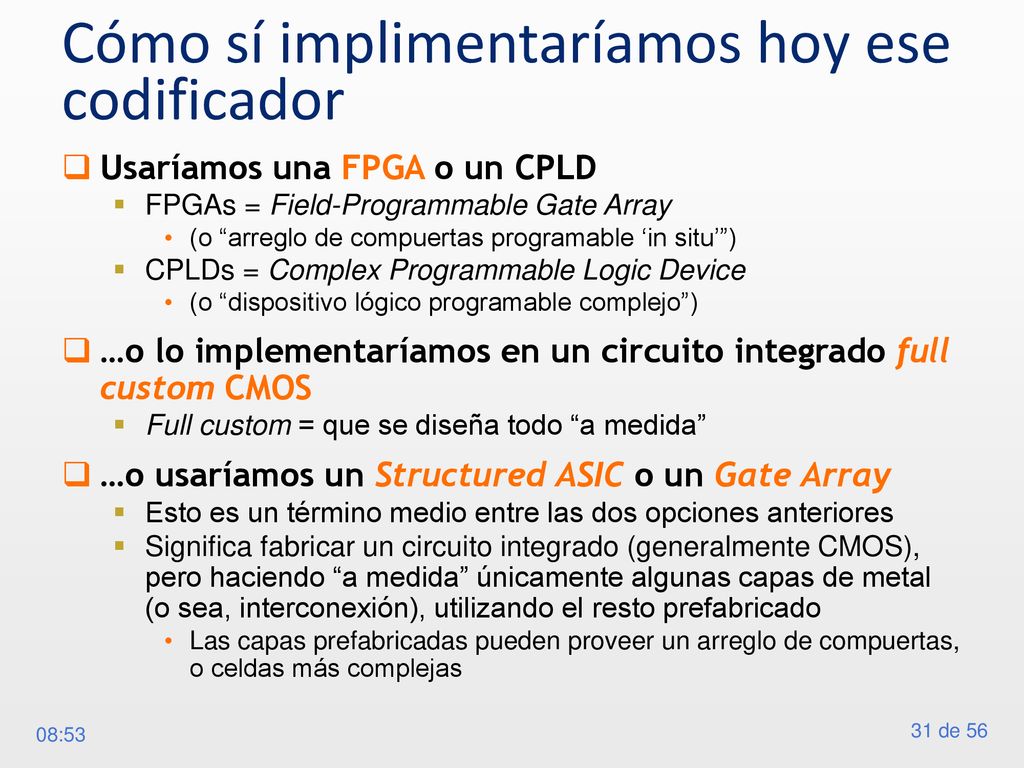

31 Cómo sí implimentaríamos hoy ese codificador
Usaríamos una FPGA o un CPLD FPGAs = Field-Programmable Gate Array (o “arreglo de compuertas programable ‘in situ’”) CPLDs = Complex Programmable Logic Device (o “dispositivo lógico programable complejo”) …o lo implementaríamos en un circuito integrado full custom CMOS Full custom = que se diseña todo “a medida” …o usaríamos un Structured ASIC o un Gate Array Esto es un término medio entre las dos opciones anteriores Significa fabricar un circuito integrado (generalmente CMOS), pero haciendo “a medida” únicamente algunas capas de metal (o sea, interconexión), utilizando el resto prefabricado Las capas prefabricadas pueden proveer un arreglo de compuertas, o celdas más complejas 08:53

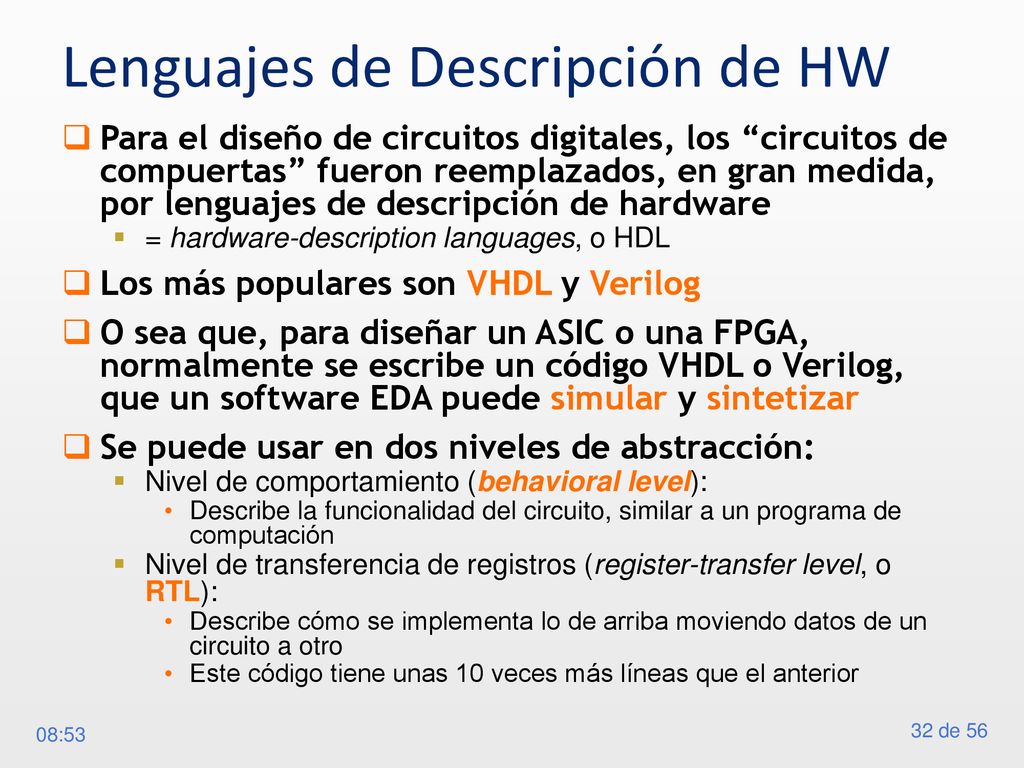

32 Lenguajes de Descripción de HW
Para el diseño de circuitos digitales, los “circuitos de compuertas” fueron reemplazados, en gran medida, por lenguajes de descripción de hardware = hardware-description languages, o HDL Los más populares son VHDL y Verilog O sea que, para diseñar un ASIC o una FPGA, normalmente se escribe un código VHDL o Verilog, que un software EDA puede simular y sintetizar Se puede usar en dos niveles de abstracción: Nivel de comportamiento (behavioral level): Describe la funcionalidad del circuito, similar a un programa de computación Nivel de transferencia de registros (register-transfer level, o RTL): Describe cómo se implementa lo de arriba moviendo datos de un circuito a otro Este código tiene unas 10 veces más líneas que el anterior 08:53

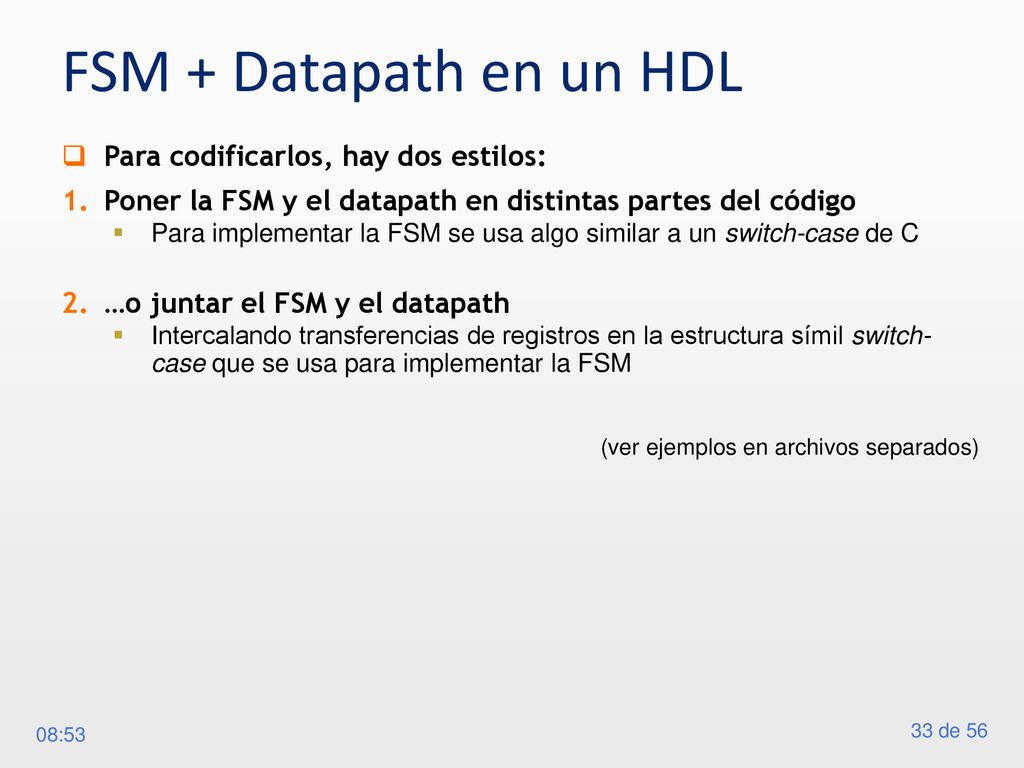

33 FSM + Datapath en un HDL Para codificarlos, hay dos estilos:
Poner la FSM y el datapath en distintas partes del código Para implementar la FSM se usa algo similar a un switch-case de C …o juntar el FSM y el datapath Intercalando transferencias de registros en la estructura símil switch-case que se usa para implementar la FSM (ver ejemplos en archivos separados) 08:53

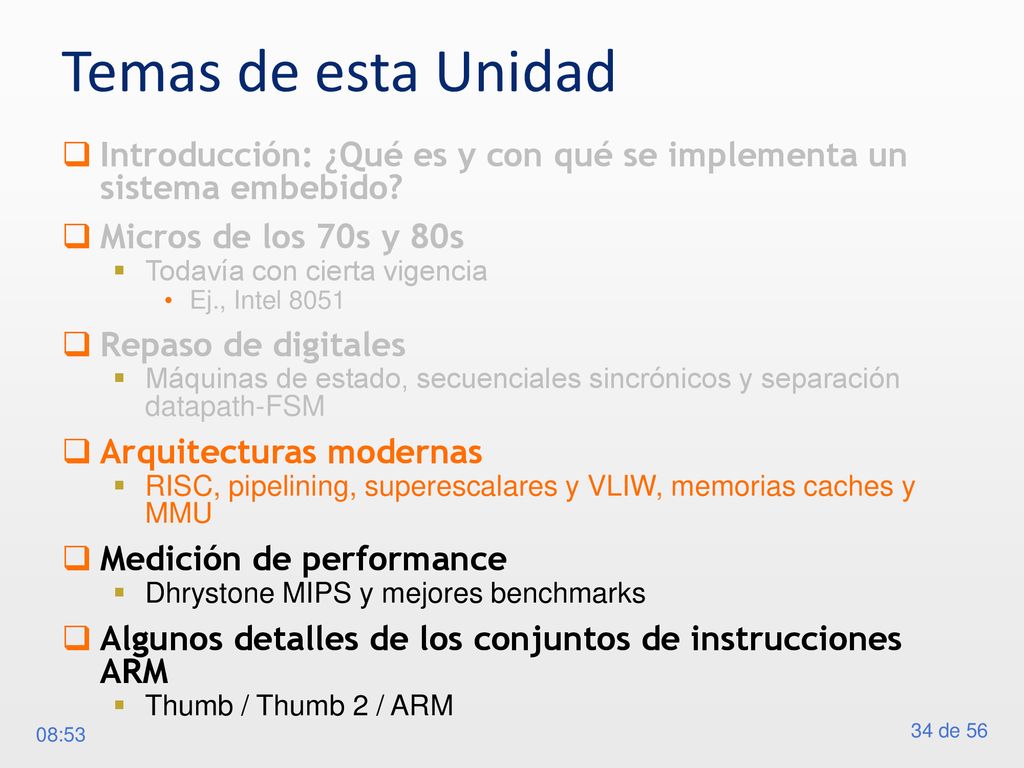

34 Temas de esta Unidad Introducción: ¿Qué es y con qué se implementa un sistema embebido? Micros de los 70s y 80s Todavía con cierta vigencia Ej., Intel 8051 Repaso de digitales Máquinas de estado, secuenciales sincrónicos y separación datapath-FSM Arquitecturas modernas RISC, pipelining, superescalares y VLIW, memorias caches y MMU Medición de performance Dhrystone MIPS y mejores benchmarks Algunos detalles de los conjuntos de instrucciones ARM Thumb / Thumb 2 / ARM 08:53

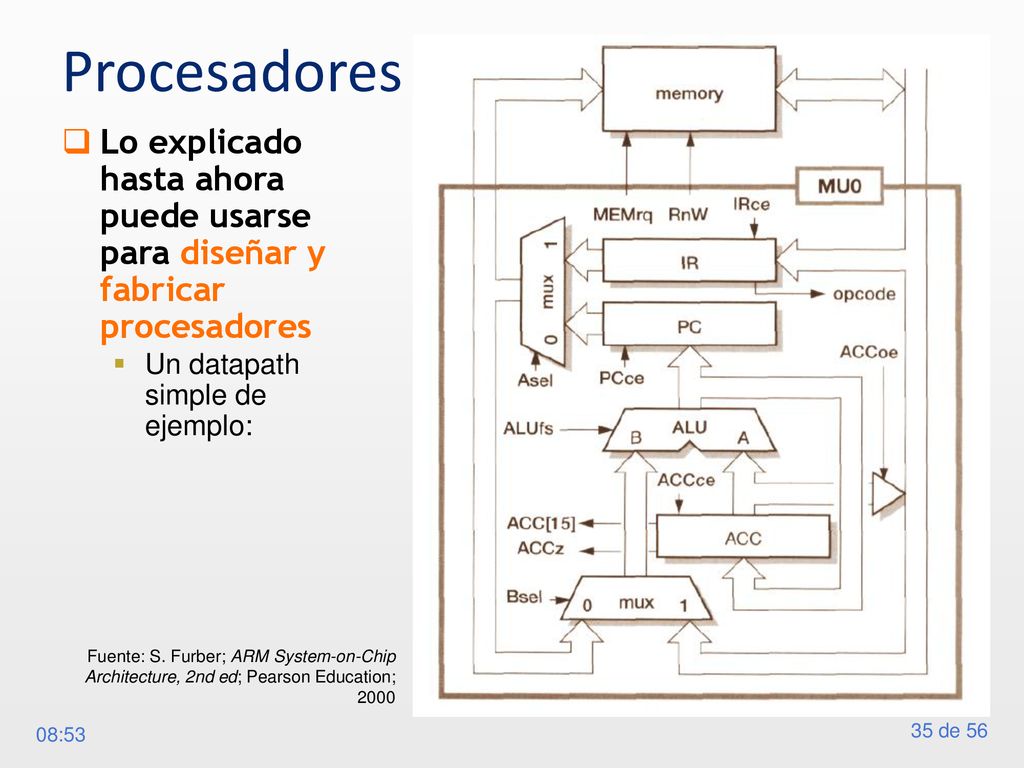

35 Procesadores Lo explicado hasta ahora puede usarse para diseñar y fabricar procesadores Un datapath simple de ejemplo: Fuente: S. Furber; ARM System-on-Chip Architecture, 2nd ed; Pearson Education; 2000 08:53

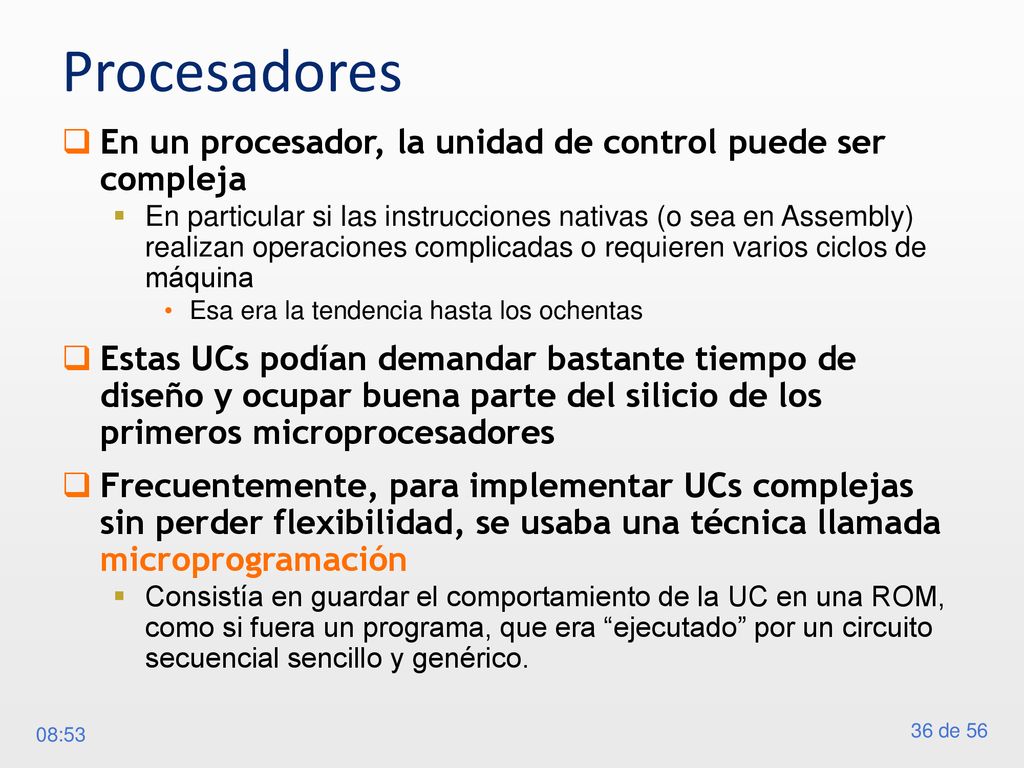

36 Procesadores En un procesador, la unidad de control puede ser compleja
En particular si las instrucciones nativas (o sea en Assembly) realizan operaciones complicadas o requieren varios ciclos de máquina Esa era la tendencia hasta los ochentas Estas UCs podían demandar bastante tiempo de diseño y ocupar buena parte del silicio de los primeros microprocesadores Frecuentemente, para implementar UCs complejas sin perder flexibilidad, se usaba una técnica llamada microprogramación Consistía en guardar el comportamiento de la UC en una ROM, como si fuera un programa, que era “ejecutado” por un circuito secuencial sencillo y genérico. 08:53

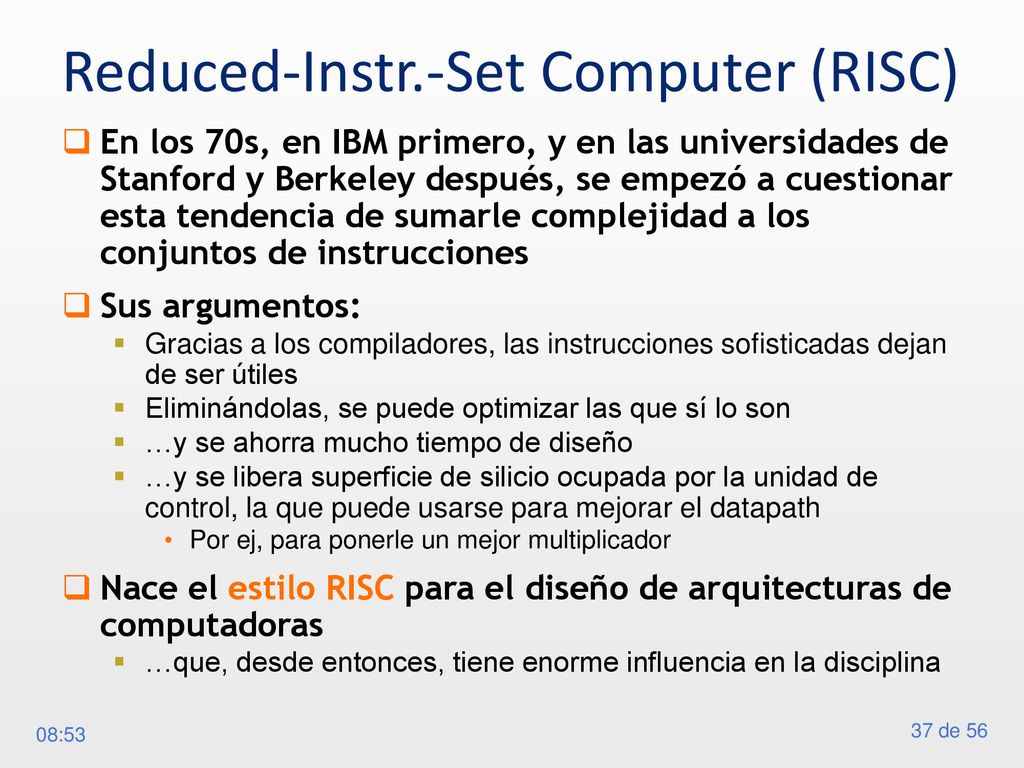

37 Reduced-Instr.-Set Computer (RISC)
En los 70s, en IBM primero, y en las universidades de Stanford y Berkeley después, se empezó a cuestionar esta tendencia de sumarle complejidad a los conjuntos de instrucciones Sus argumentos: Gracias a los compiladores, las instrucciones sofisticadas dejan de ser útiles Eliminándolas, se puede optimizar las que sí lo son …y se ahorra mucho tiempo de diseño …y se libera superficie de silicio ocupada por la unidad de control, la que puede usarse para mejorar el datapath Por ej, para ponerle un mejor multiplicador Nace el estilo RISC para el diseño de arquitecturas de computadoras …que, desde entonces, tiene enorme influencia en la disciplina 08:53

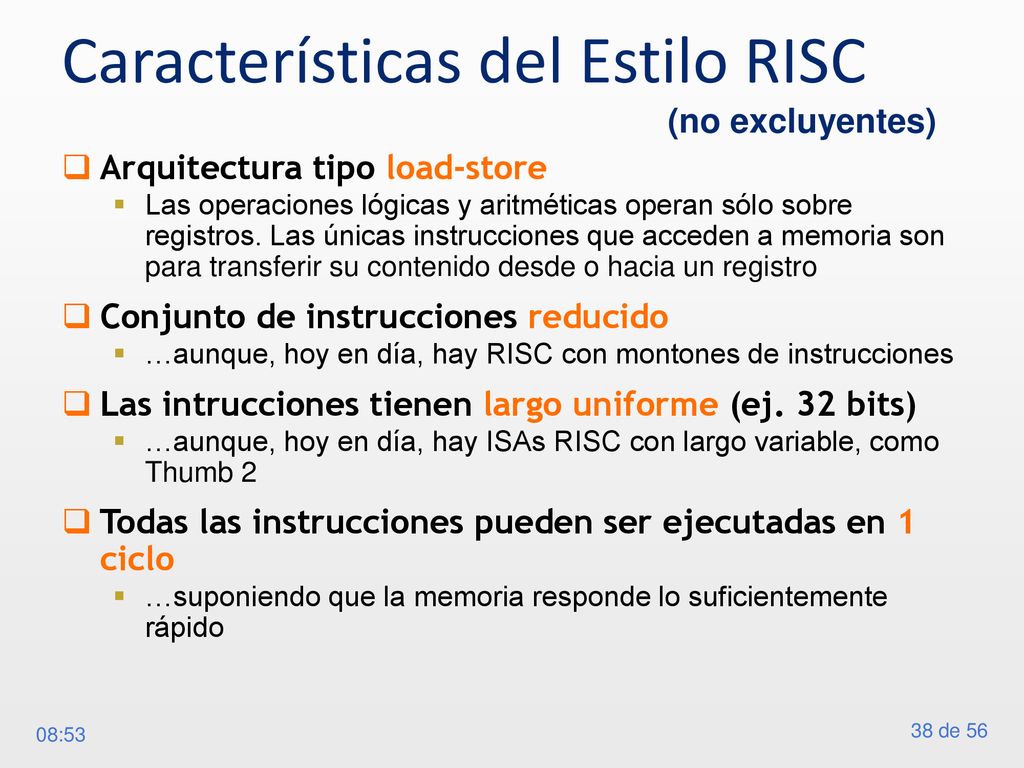

38 Características del Estilo RISC
(no excluyentes) Arquitectura tipo load-store Las operaciones lógicas y aritméticas operan sólo sobre registros. Las únicas instrucciones que acceden a memoria son para transferir su contenido desde o hacia un registro Conjunto de instrucciones reducido …aunque, hoy en día, hay RISC con montones de instrucciones Las intrucciones tienen largo uniforme (ej. 32 bits) …aunque, hoy en día, hay ISAs RISC con largo variable, como Thumb 2 Todas las instrucciones pueden ser ejecutadas en 1 ciclo …suponiendo que la memoria responde lo suficientemente rápido 08:53

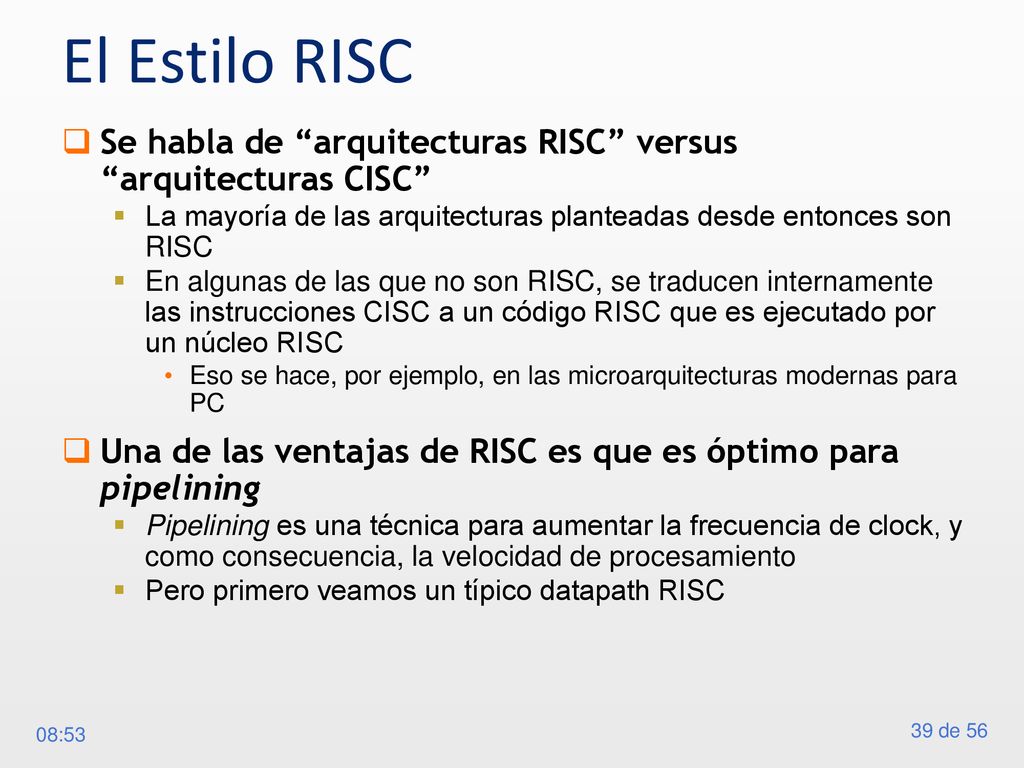

39 El Estilo RISC Se habla de “arquitecturas RISC” versus “arquitecturas CISC” La mayoría de las arquitecturas planteadas desde entonces son RISC En algunas de las que no son RISC, se traducen internamente las instrucciones CISC a un código RISC que es ejecutado por un núcleo RISC Eso se hace, por ejemplo, en las microarquitecturas modernas para PC Una de las ventajas de RISC es que es óptimo para pipelining Pipelining es una técnica para aumentar la frecuencia de clock, y como consecuencia, la velocidad de procesamiento Pero primero veamos un típico datapath RISC 08:53

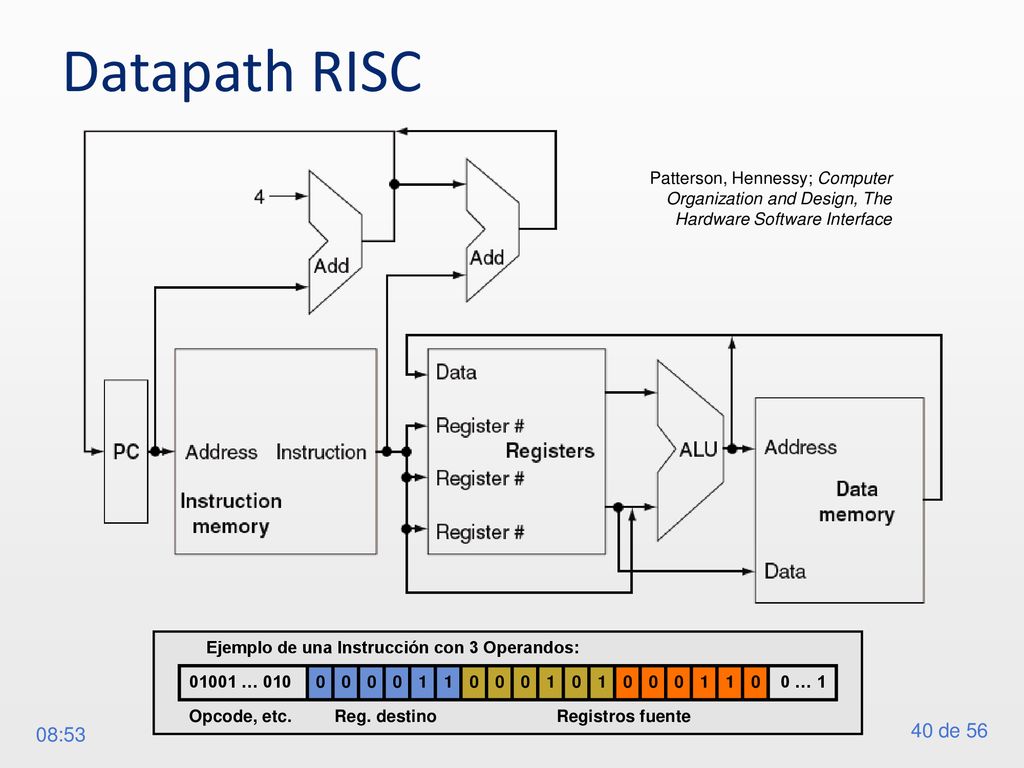

40 Datapath RISC Patterson, Hennessy; Computer Organization and Design, The Hardware Software Interface Reg. destino Registros fuente Opcode, etc. 01001 … 010 0 … 1 1 Ejemplo de una Instrucción con 3 Operandos: 08:53

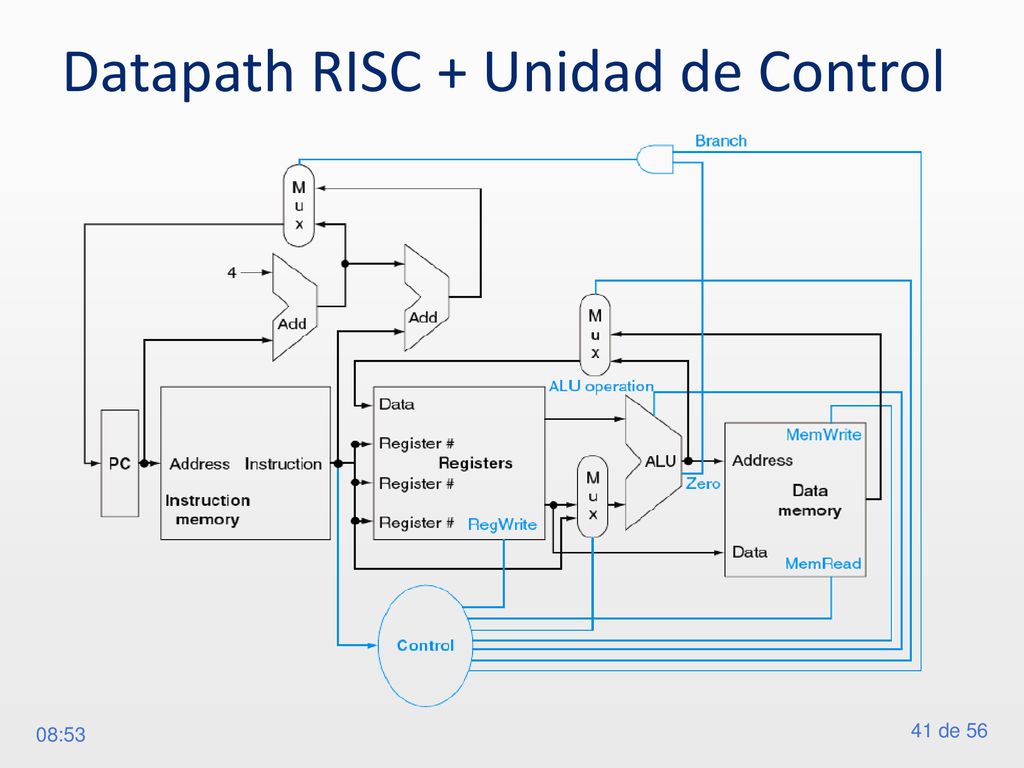

41 Datapath RISC + Unidad de Control
08:53

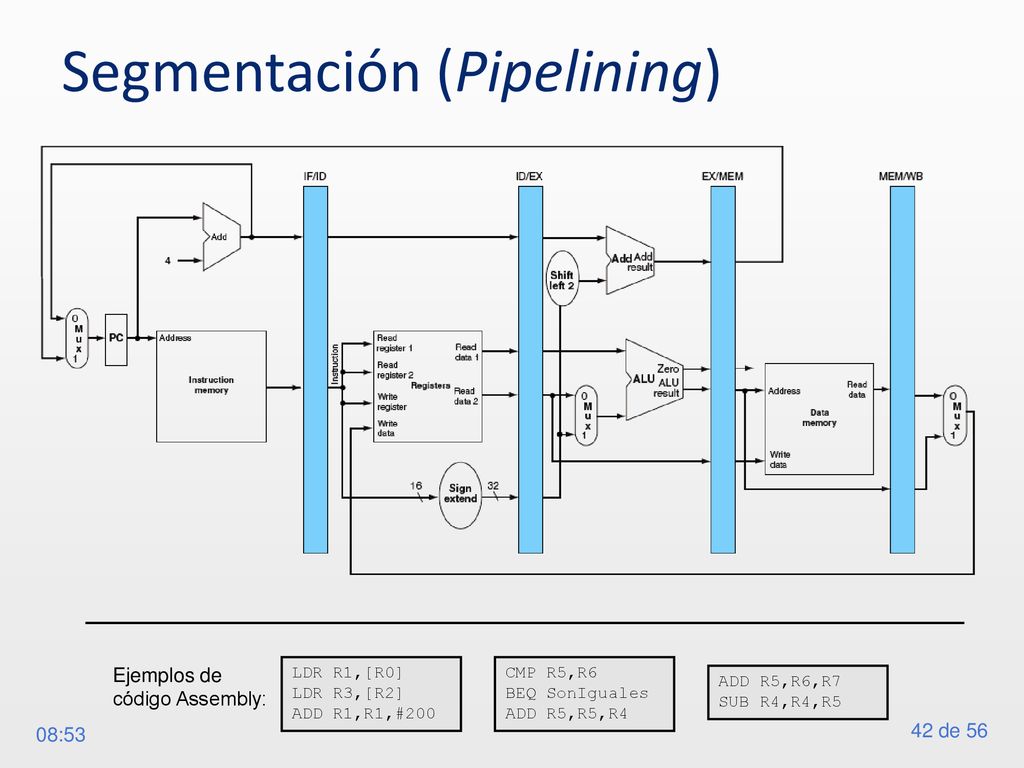

42 Segmentación (Pipelining)
Ejemplos de código Assembly: LDR R1,[R0] LDR R3,[R2] ADD R1,R1,#200 CMP R5,R6 BEQ SonIguales ADD R5,R5,R4 ADD R5,R6,R7 SUB R4,R4,R5 08:53

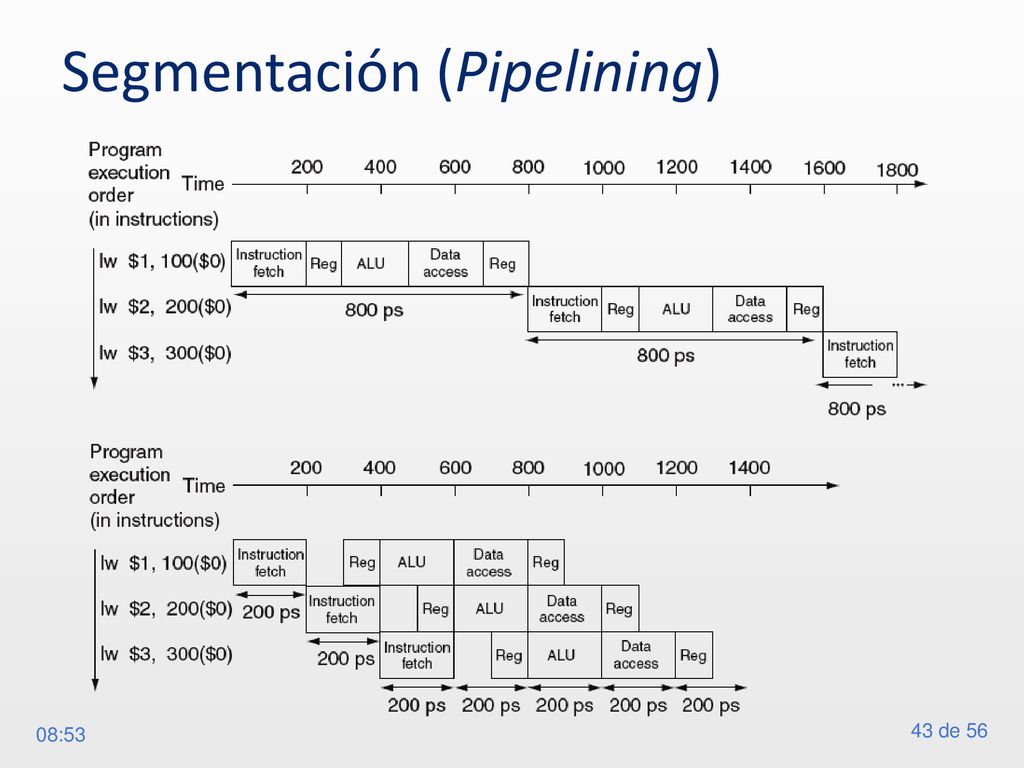

43 Segmentación (Pipelining)
08:53

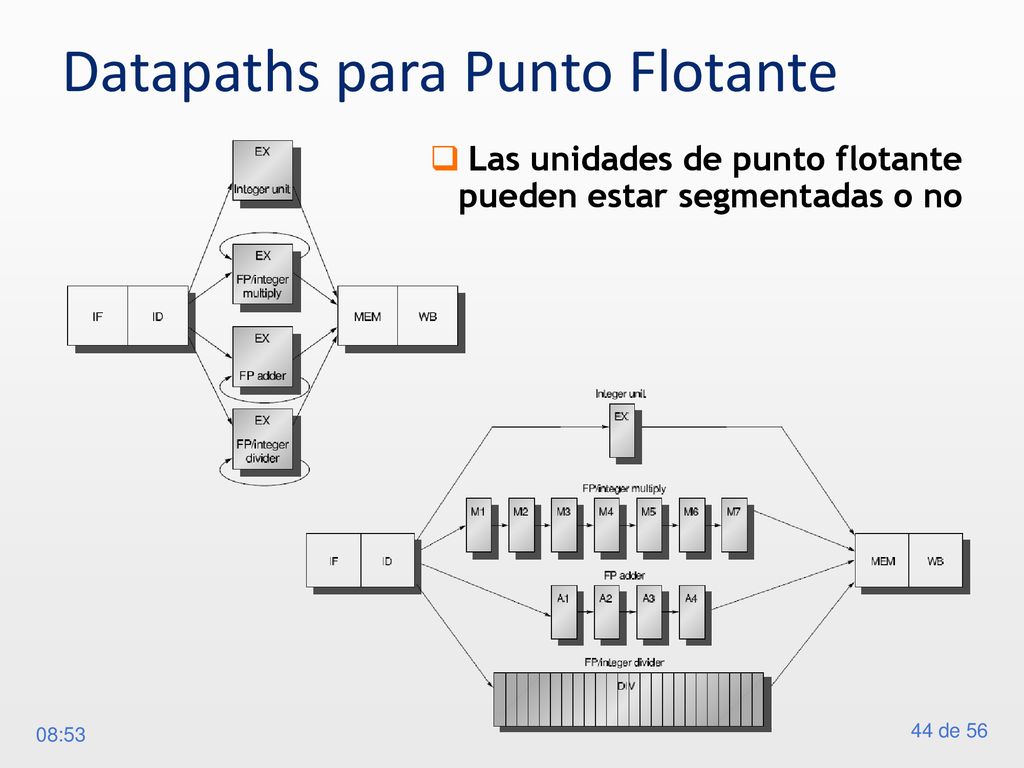

44 Datapaths para Punto Flotante
Las unidades de punto flotante pueden estar segmentadas o no 08:53

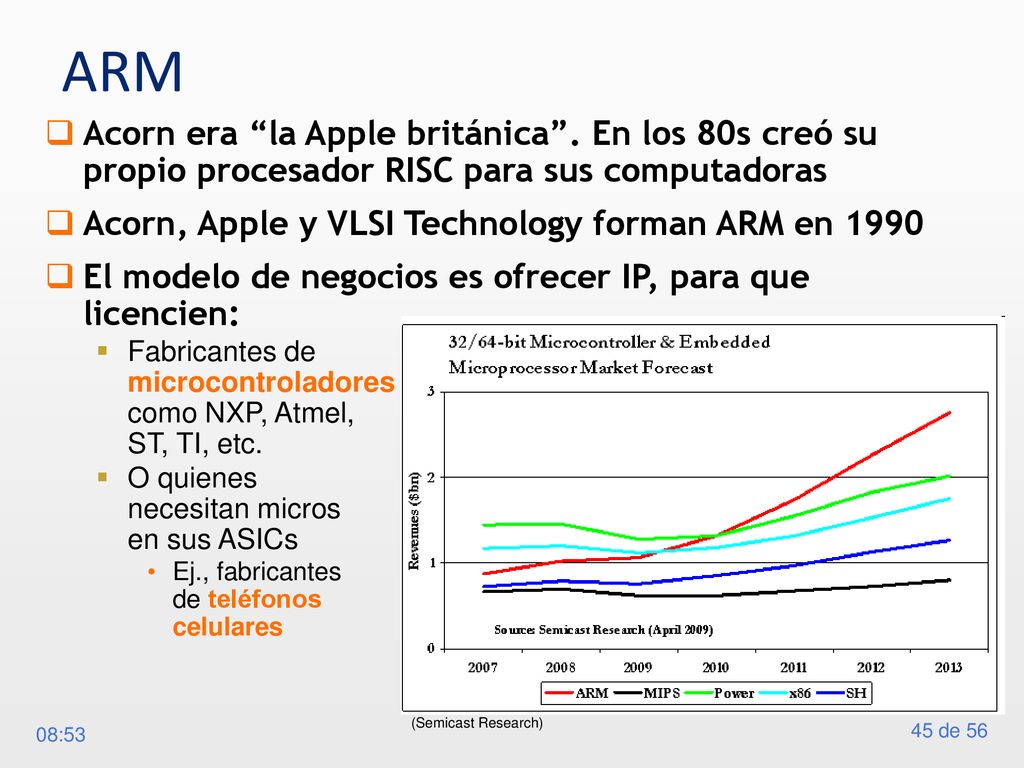

45 ARM Acorn era “la Apple británica”. En los 80s creó su propio procesador RISC para sus computadoras Acorn, Apple y VLSI Technology forman ARM en 1990 El modelo de negocios es ofrecer IP, para que licencien: Fabricantes de microcontroladores como NXP, Atmel, ST, TI, etc. O quienes necesitan micros en sus ASICs Ej., fabricantes de teléfonos celulares (Semicast Research) 08:53

46 Mercado Actual de 32 bits 08:53

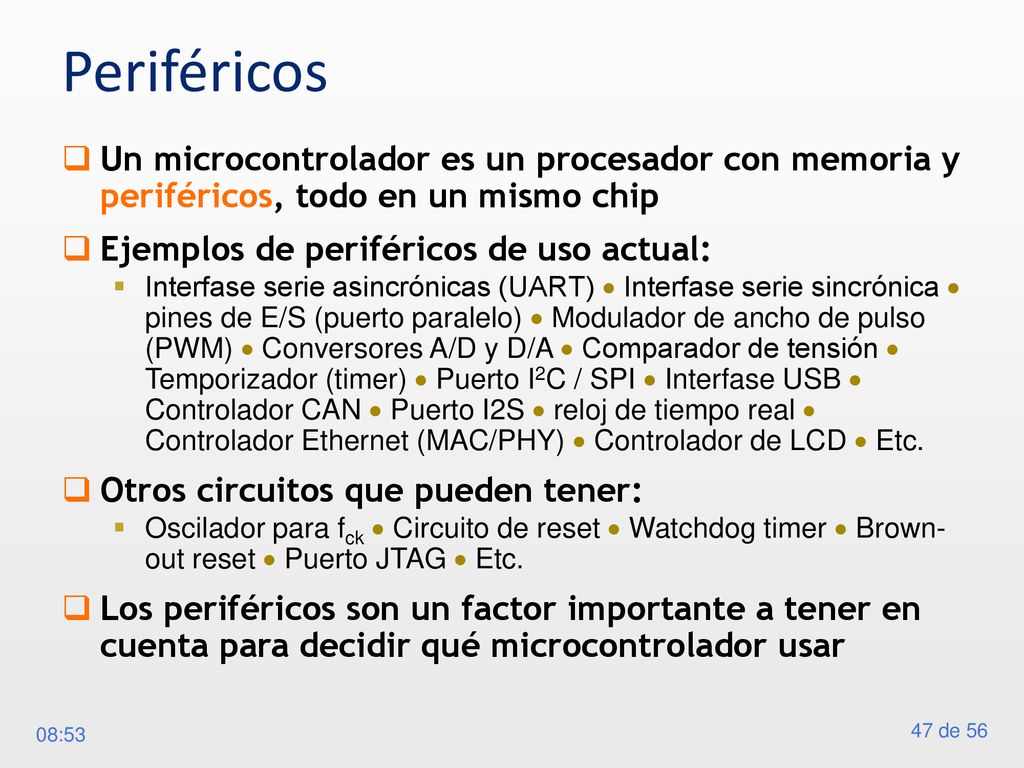

47 Periféricos Un microcontrolador es un procesador con memoria y periféricos, todo en un mismo chip Ejemplos de periféricos de uso actual: Interfase serie asincrónicas (UART)  Interfase serie sincrónica  pines de E/S (puerto paralelo)  Modulador de ancho de pulso (PWM)  Conversores A/D y D/A  Comparador de tensión  Temporizador (timer)  Puerto I2C / SPI  Interfase USB  Controlador CAN  Puerto I2S  reloj de tiempo real  Controlador Ethernet (MAC/PHY)  Controlador de LCD  Etc. Otros circuitos que pueden tener: Oscilador para fck  Circuito de reset  Watchdog timer  Brown-out reset  Puerto JTAG  Etc. Los periféricos son un factor importante a tener en cuenta para decidir qué microcontrolador usar 08:53

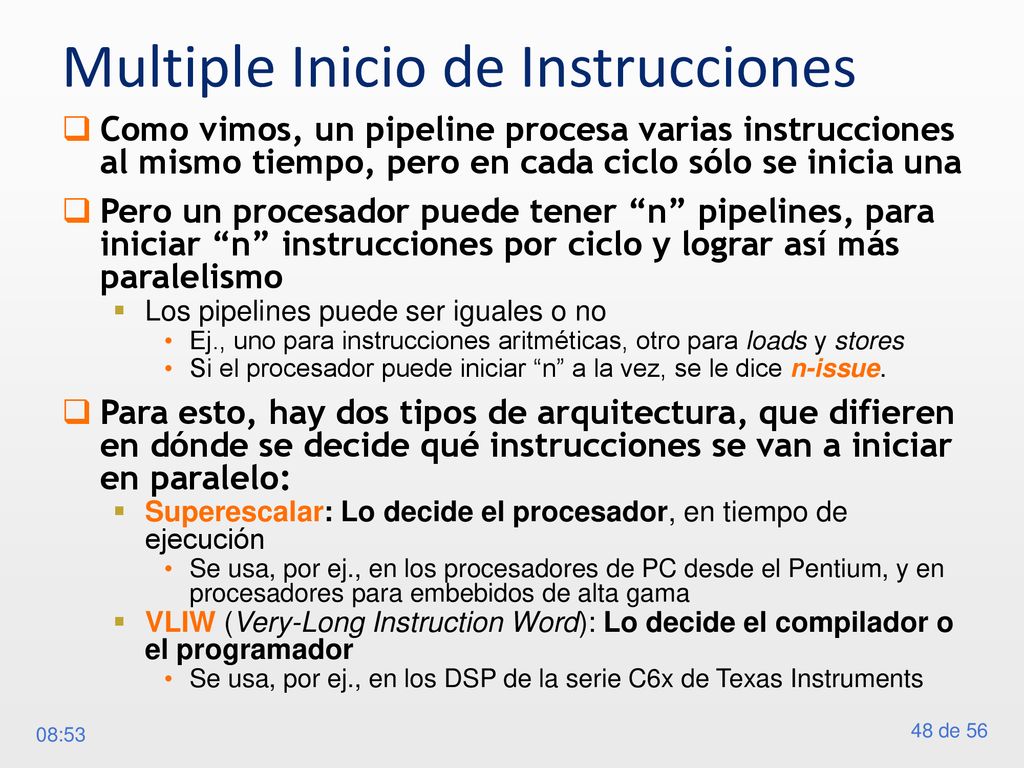

48 Multiple Inicio de Instrucciones
Como vimos, un pipeline procesa varias instrucciones al mismo tiempo, pero en cada ciclo sólo se inicia una Pero un procesador puede tener “n” pipelines, para iniciar “n” instrucciones por ciclo y lograr así más paralelismo Los pipelines puede ser iguales o no Ej., uno para instrucciones aritméticas, otro para loads y stores Si el procesador puede iniciar “n” a la vez, se le dice n-issue. Para esto, hay dos tipos de arquitectura, que difieren en dónde se decide qué instrucciones se van a iniciar en paralelo: Superescalar: Lo decide el procesador, en tiempo de ejecución Se usa, por ej., en los procesadores de PC desde el Pentium, y en procesadores para embebidos de alta gama VLIW (Very-Long Instruction Word): Lo decide el compilador o el programador Se usa, por ej., en los DSP de la serie C6x de Texas Instruments 08:53

49 Superescalares y VLIW flujo de instrucciones tiempo Una instrucción
Otra flujo de instrucciones Se inician de a dos tiempo 08:53

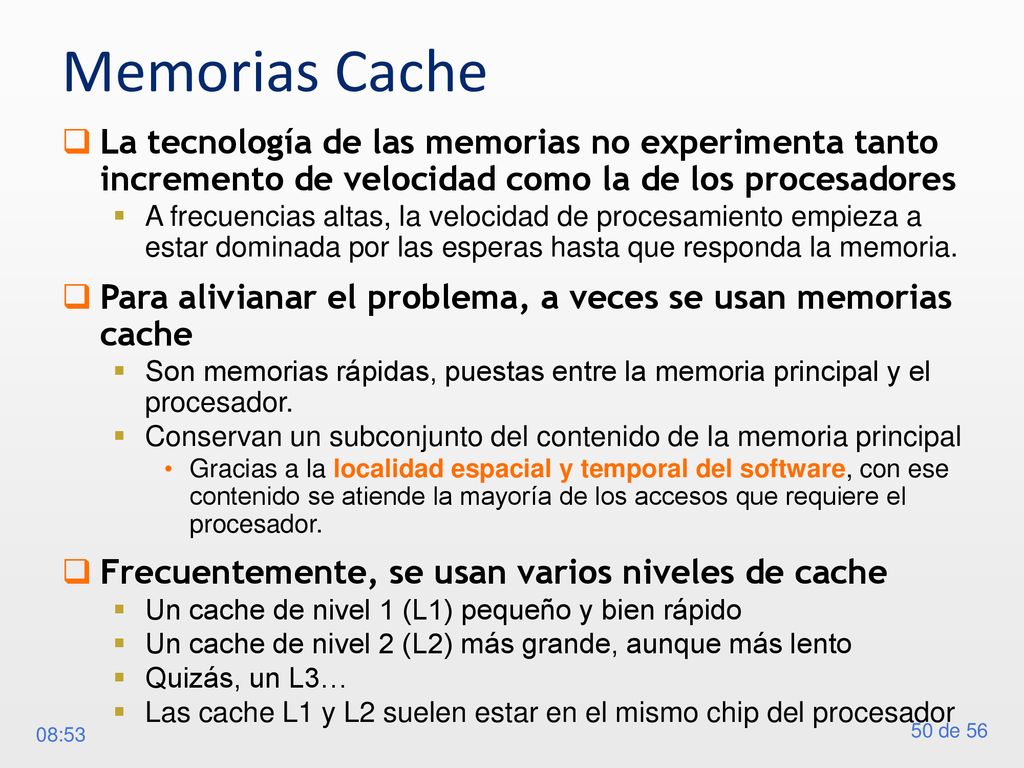

50 Memorias Cache La tecnología de las memorias no experimenta tanto incremento de velocidad como la de los procesadores A frecuencias altas, la velocidad de procesamiento empieza a estar dominada por las esperas hasta que responda la memoria. Para alivianar el problema, a veces se usan memorias cache Son memorias rápidas, puestas entre la memoria principal y el procesador. Conservan un subconjunto del contenido de la memoria principal Gracias a la localidad espacial y temporal del software, con ese contenido se atiende la mayoría de los accesos que requiere el procesador. Frecuentemente, se usan varios niveles de cache Un cache de nivel 1 (L1) pequeño y bien rápido Un cache de nivel 2 (L2) más grande, aunque más lento Quizás, un L3… Las cache L1 y L2 suelen estar en el mismo chip del procesador 08:53

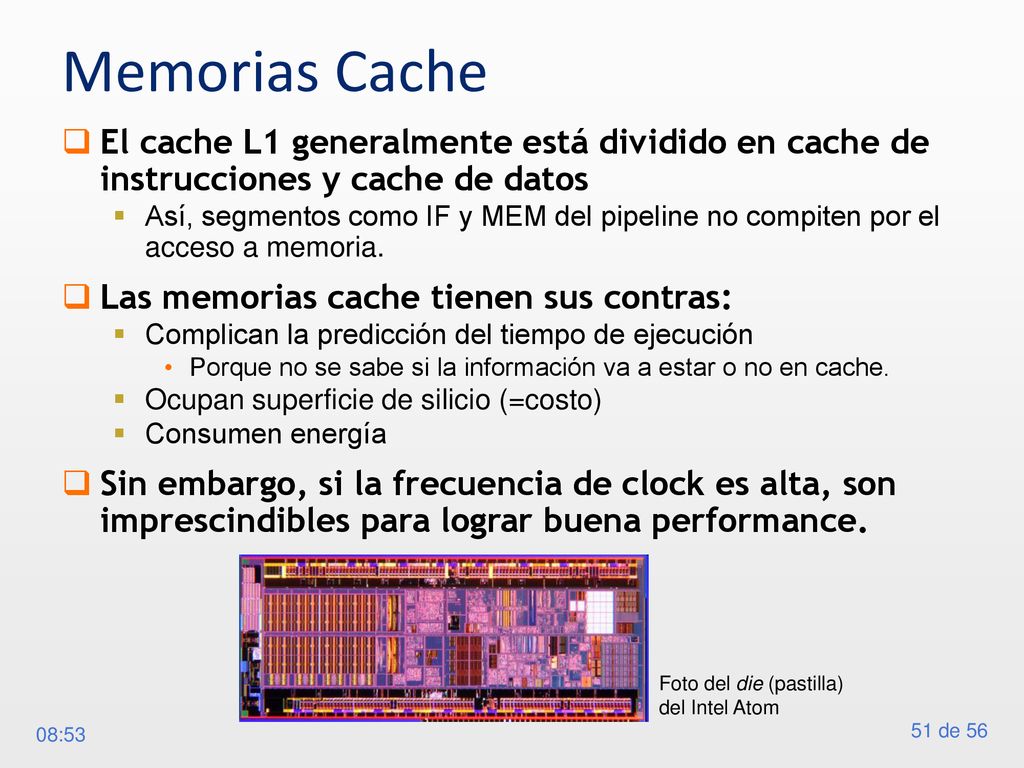

51 Memorias Cache El cache L1 generalmente está dividido en cache de instrucciones y cache de datos Así, segmentos como IF y MEM del pipeline no compiten por el acceso a memoria. Las memorias cache tienen sus contras: Complican la predicción del tiempo de ejecución Porque no se sabe si la información va a estar o no en cache. Ocupan superficie de silicio (=costo) Consumen energía Sin embargo, si la frecuencia de clock es alta, son imprescindibles para lograr buena performance. Foto del die (pastilla) del Intel Atom 08:53

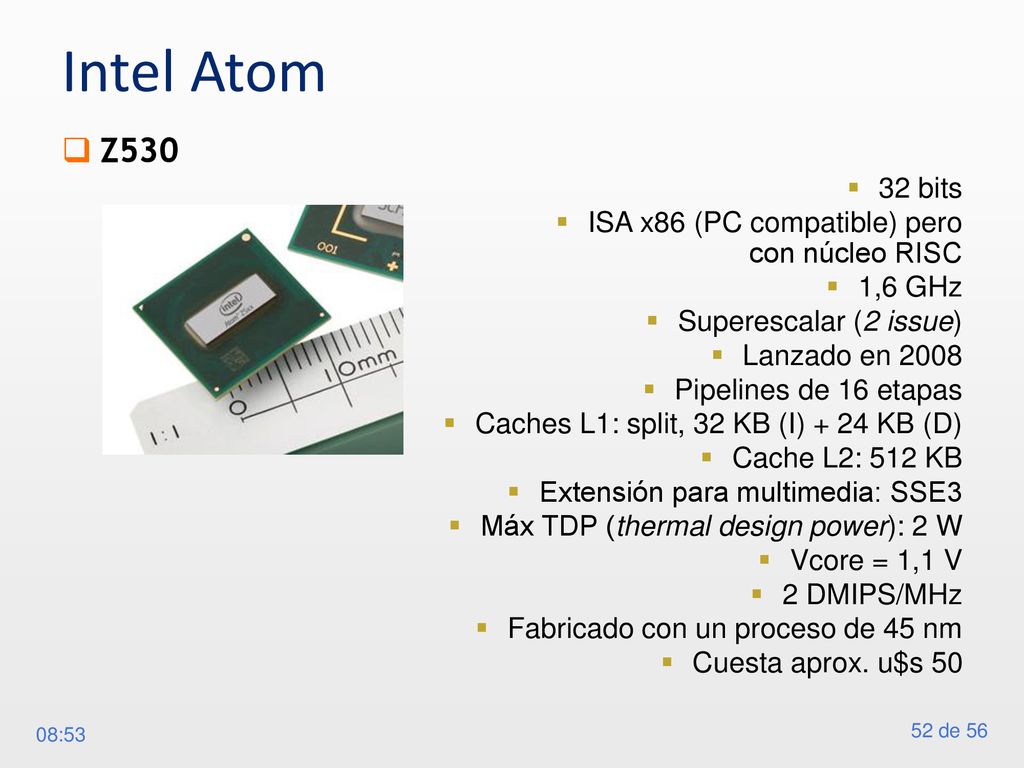

52 Intel Atom Z530 32 bits ISA x86 (PC compatible) pero con núcleo RISC
1,6 GHz Superescalar (2 issue) Lanzado en 2008 Pipelines de 16 etapas Caches L1: split, 32 KB (I) + 24 KB (D) Cache L2: 512 KB Extensión para multimedia: SSE3 Máx TDP (thermal design power): 2 W Vcore = 1,1 V 2 DMIPS/MHz Fabricado con un proceso de 45 nm Cuesta aprox. u$s 50 08:53

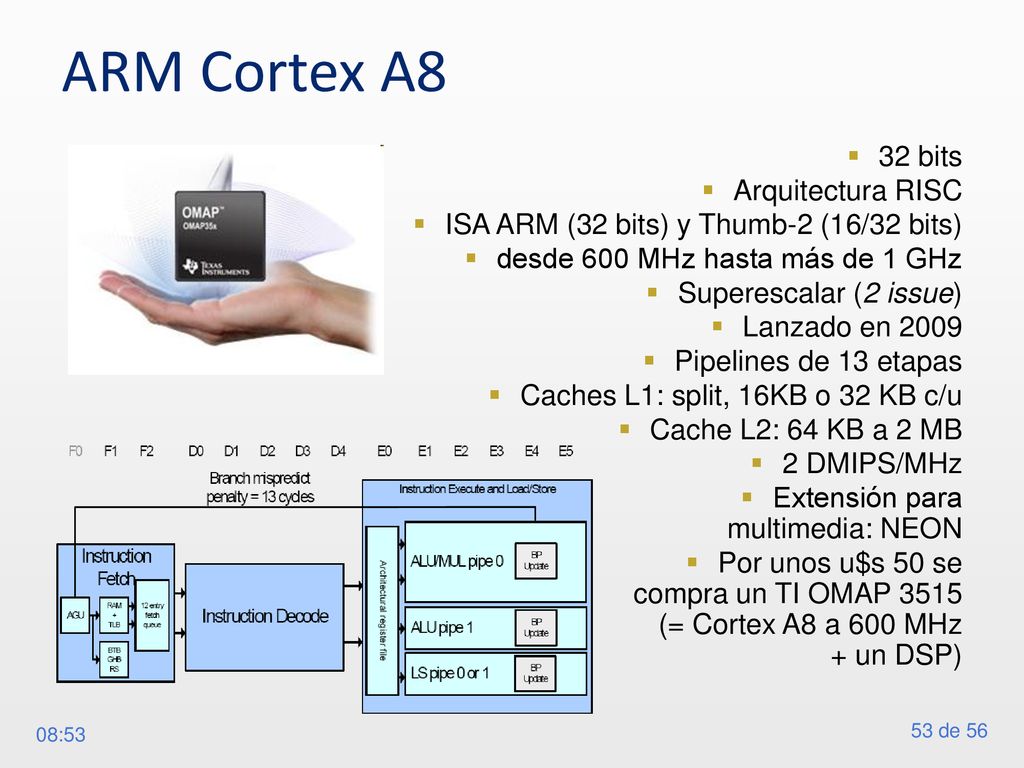

53 ARM Cortex A8 32 bits Arquitectura RISC
ISA ARM (32 bits) y Thumb-2 (16/32 bits) desde 600 MHz hasta más de 1 GHz Superescalar (2 issue) Lanzado en 2009 Pipelines de 13 etapas Caches L1: split, 16KB o 32 KB c/u Cache L2: 64 KB a 2 MB 2 DMIPS/MHz Extensión para multimedia: NEON Por unos u$s 50 se compra un TI OMAP 3515 (= Cortex A8 a 600 MHz + un DSP) 08:53

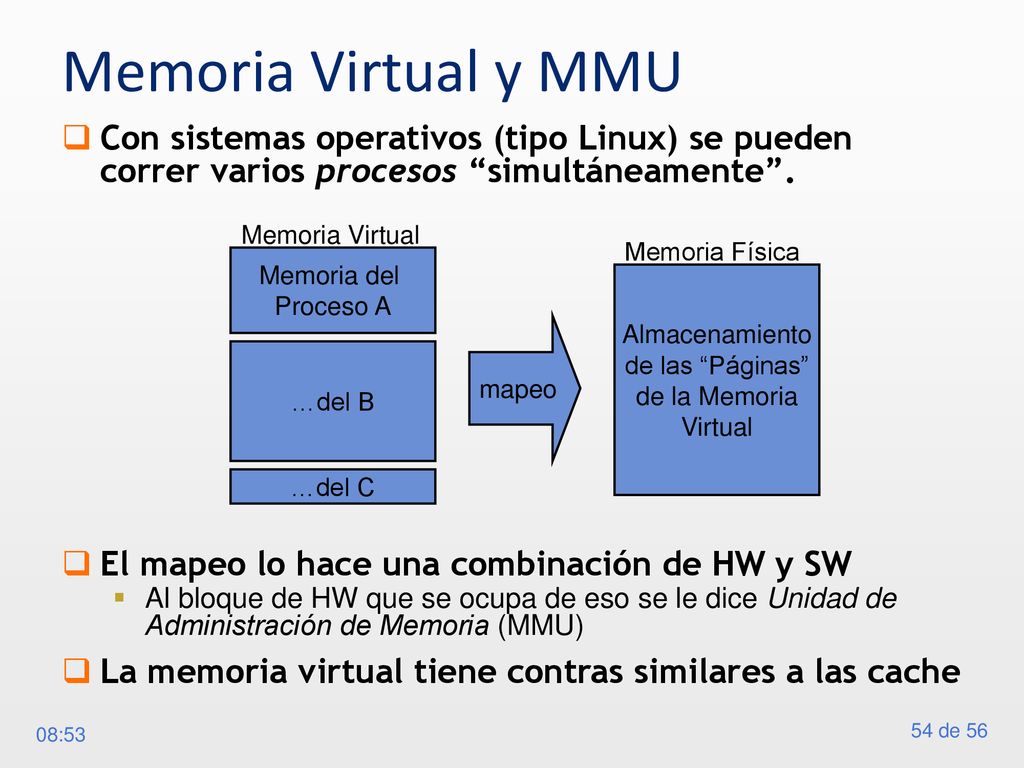

54 Almacenamiento de las “Páginas” de la Memoria Virtual
Memoria Virtual y MMU Con sistemas operativos (tipo Linux) se pueden correr varios procesos “simultáneamente”. El mapeo lo hace una combinación de HW y SW Al bloque de HW que se ocupa de eso se le dice Unidad de Administración de Memoria (MMU) La memoria virtual tiene contras similares a las cache Memoria Virtual Memoria Física Memoria del Proceso A Almacenamiento de las “Páginas” de la Memoria Virtual mapeo …del B …del C 08:53

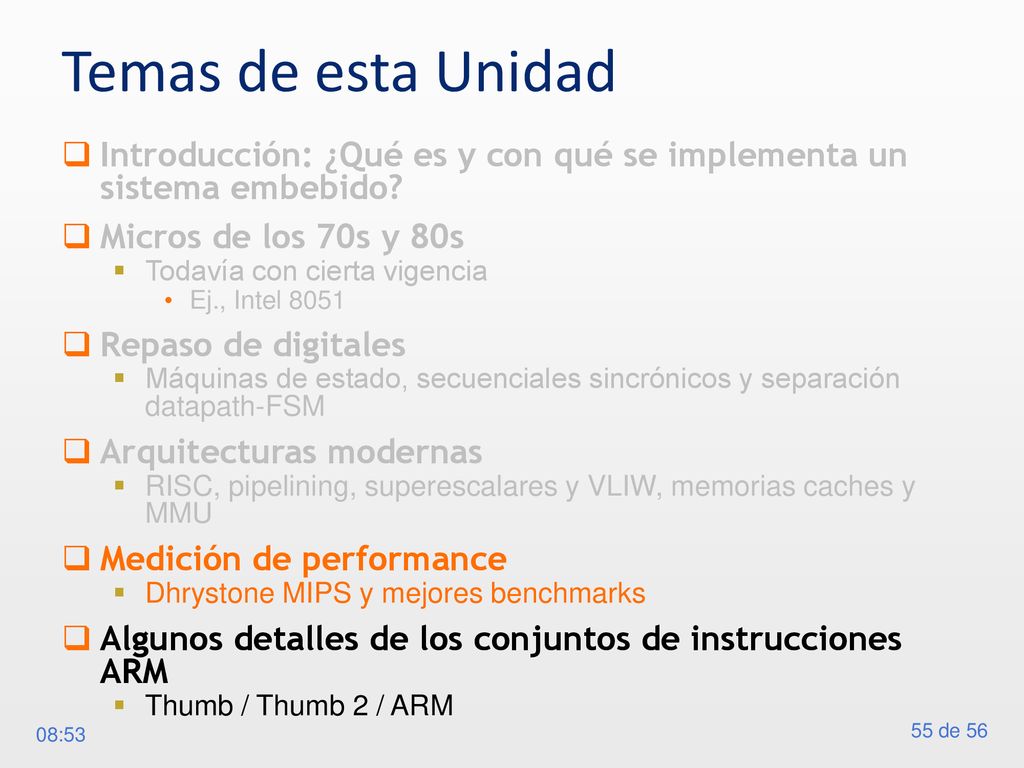

55 Temas de esta Unidad Introducción: ¿Qué es y con qué se implementa un sistema embebido? Micros de los 70s y 80s Todavía con cierta vigencia Ej., Intel 8051 Repaso de digitales Máquinas de estado, secuenciales sincrónicos y separación datapath-FSM Arquitecturas modernas RISC, pipelining, superescalares y VLIW, memorias caches y MMU Medición de performance Dhrystone MIPS y mejores benchmarks Algunos detalles de los conjuntos de instrucciones ARM Thumb / Thumb 2 / ARM 08:53

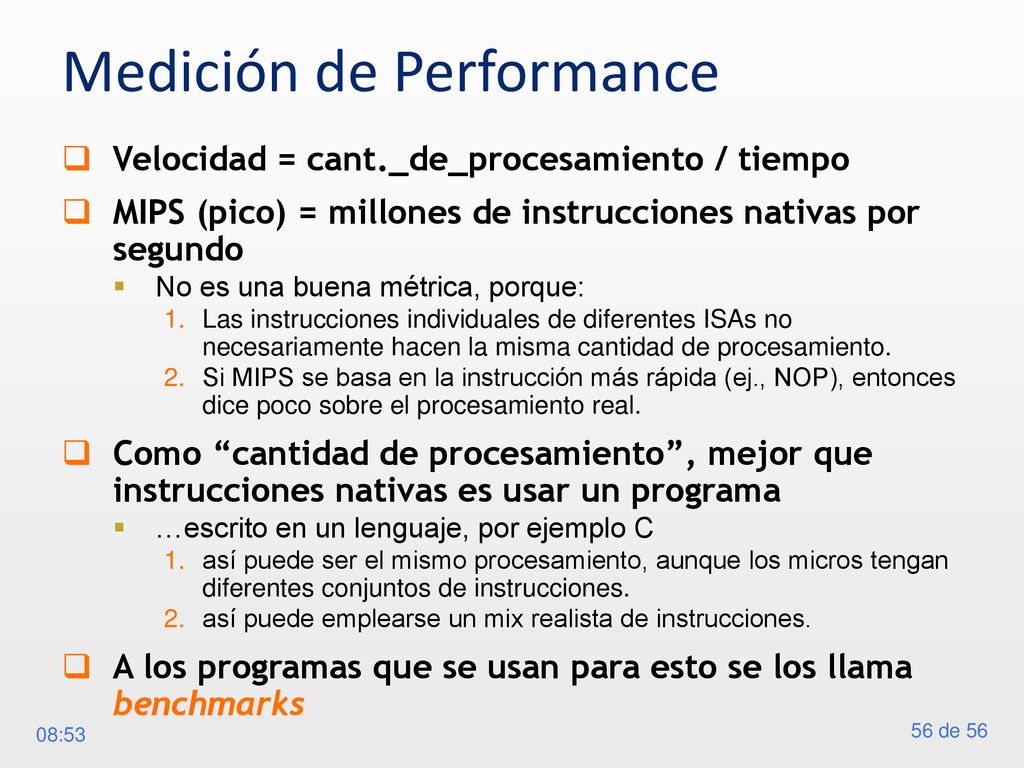

56 Medición de Performance
Velocidad = cant._de_procesamiento / tiempo MIPS (pico) = millones de instrucciones nativas por segundo No es una buena métrica, porque: Las instrucciones individuales de diferentes ISAs no necesariamente hacen la misma cantidad de procesamiento. Si MIPS se basa en la instrucción más rápida (ej., NOP), entonces dice poco sobre el procesamiento real. Como “cantidad de procesamiento”, mejor que instrucciones nativas es usar un programa …escrito en un lenguaje, por ejemplo C así puede ser el mismo procesamiento, aunque los micros tengan diferentes conjuntos de instrucciones. así puede emplearse un mix realista de instrucciones. A los programas que se usan para esto se los llama benchmarks 08:53

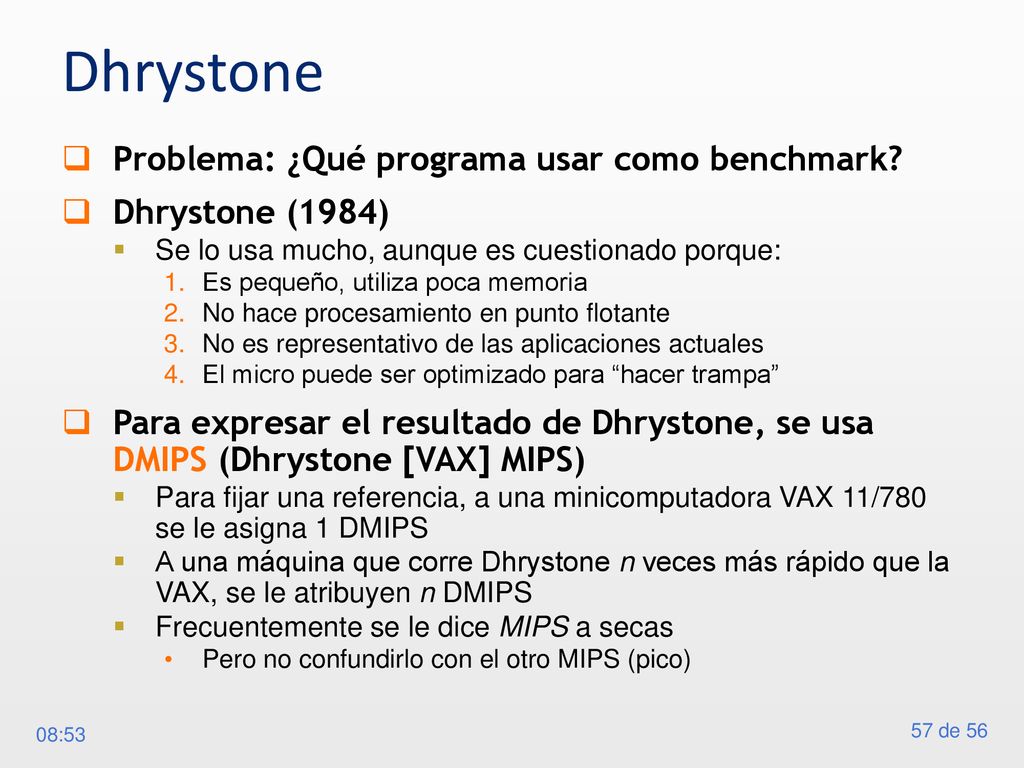

57 Dhrystone Problema: ¿Qué programa usar como benchmark?
Se lo usa mucho, aunque es cuestionado porque: Es pequeño, utiliza poca memoria No hace procesamiento en punto flotante No es representativo de las aplicaciones actuales El micro puede ser optimizado para “hacer trampa” Para expresar el resultado de Dhrystone, se usa DMIPS (Dhrystone [VAX] MIPS) Para fijar una referencia, a una minicomputadora VAX 11/780 se le asigna 1 DMIPS A una máquina que corre Dhrystone n veces más rápido que la VAX, se le atribuyen n DMIPS Frecuentemente se le dice MIPS a secas Pero no confundirlo con el otro MIPS (pico) 08:53

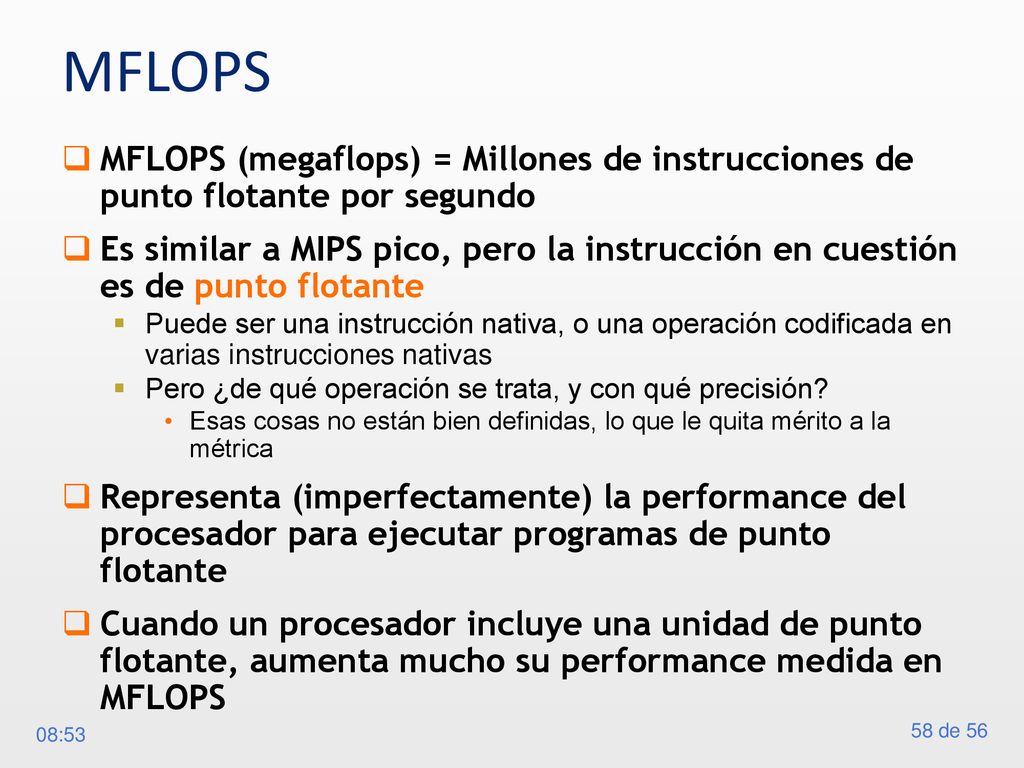

58 MFLOPS MFLOPS (megaflops) = Millones de instrucciones de punto flotante por segundo Es similar a MIPS pico, pero la instrucción en cuestión es de punto flotante Puede ser una instrucción nativa, o una operación codificada en varias instrucciones nativas Pero ¿de qué operación se trata, y con qué precisión? Esas cosas no están bien definidas, lo que le quita mérito a la métrica Representa (imperfectamente) la performance del procesador para ejecutar programas de punto flotante Cuando un procesador incluye una unidad de punto flotante, aumenta mucho su performance medida en MFLOPS 08:53

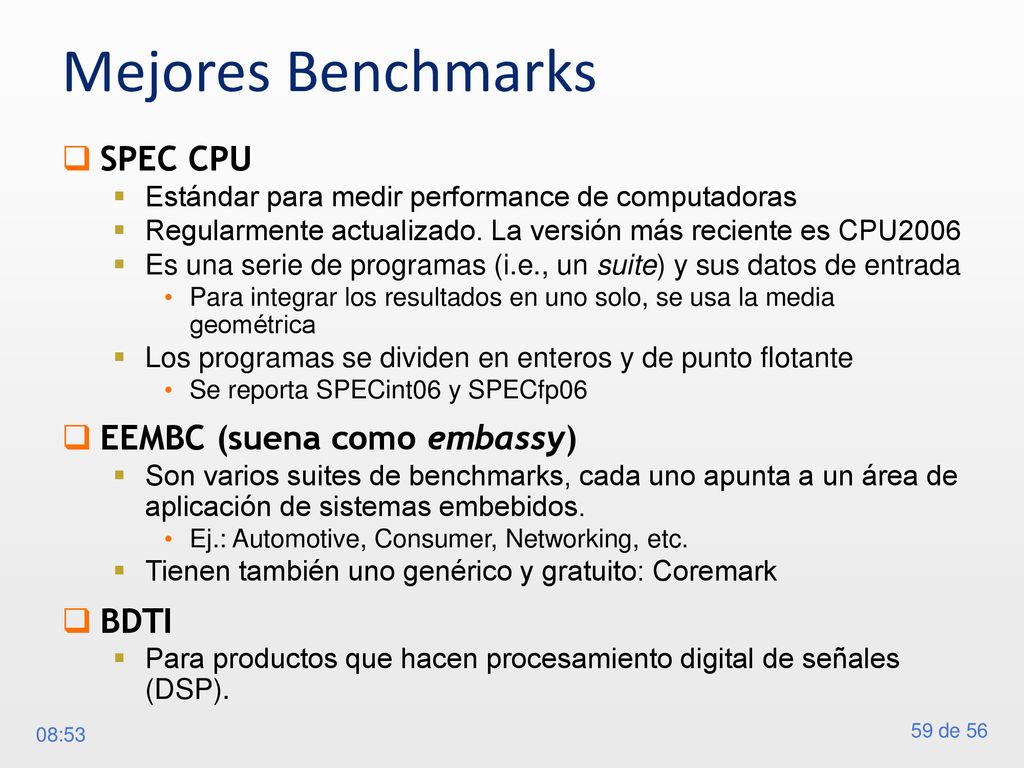

59 Mejores Benchmarks SPEC CPU EEMBC (suena como embassy) BDTI
Estándar para medir performance de computadoras Regularmente actualizado. La versión más reciente es CPU2006 Es una serie de programas (i.e., un suite) y sus datos de entrada Para integrar los resultados en uno solo, se usa la media geométrica Los programas se dividen en enteros y de punto flotante Se reporta SPECint06 y SPECfp06 EEMBC (suena como embassy) Son varios suites de benchmarks, cada uno apunta a un área de aplicación de sistemas embebidos. Ej.: Automotive, Consumer, Networking, etc. Tienen también uno genérico y gratuito: Coremark BDTI Para productos que hacen procesamiento digital de señales (DSP). 08:53

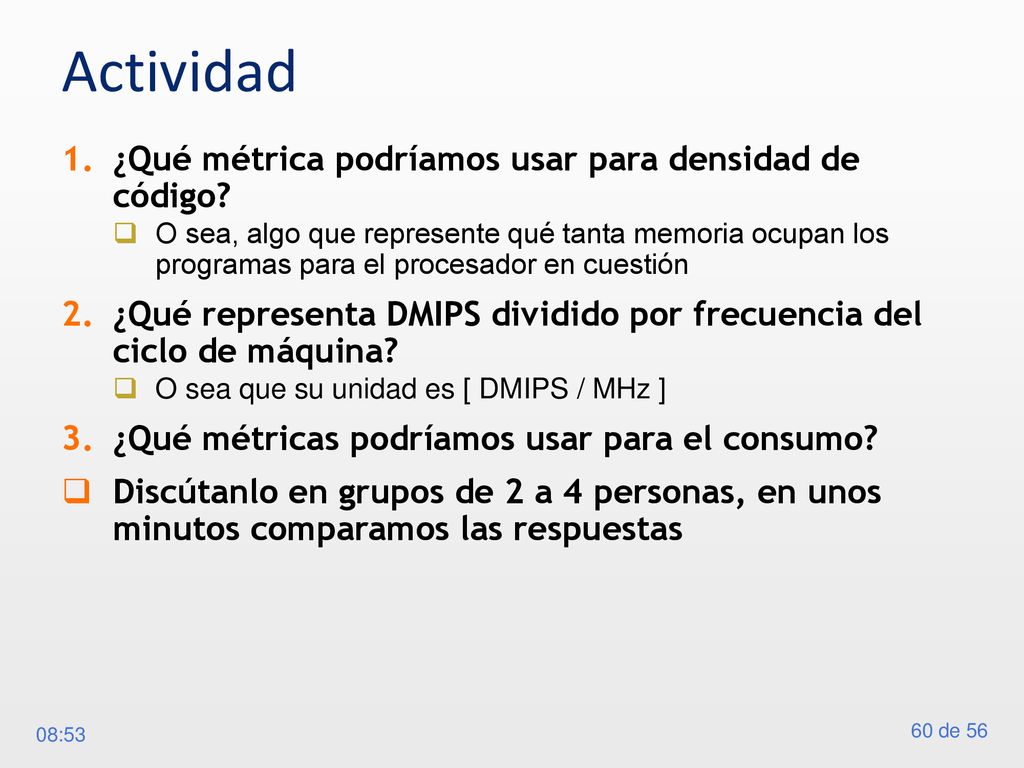

60 Actividad ¿Qué métrica podríamos usar para densidad de código?
O sea, algo que represente qué tanta memoria ocupan los programas para el procesador en cuestión ¿Qué representa DMIPS dividido por frecuencia del ciclo de máquina? O sea que su unidad es [ DMIPS / MHz ] ¿Qué métricas podríamos usar para el consumo? Discútanlo en grupos de 2 a 4 personas, en unos minutos comparamos las respuestas 08:53

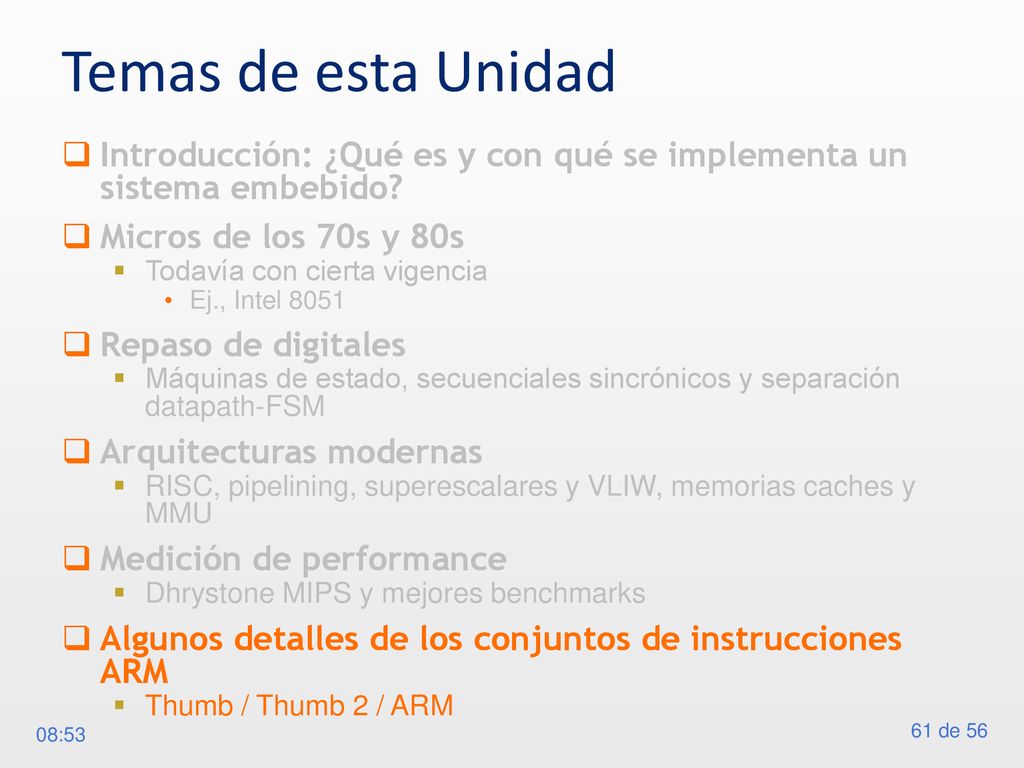

61 Temas de esta Unidad Introducción: ¿Qué es y con qué se implementa un sistema embebido? Micros de los 70s y 80s Todavía con cierta vigencia Ej., Intel 8051 Repaso de digitales Máquinas de estado, secuenciales sincrónicos y separación datapath-FSM Arquitecturas modernas RISC, pipelining, superescalares y VLIW, memorias caches y MMU Medición de performance Dhrystone MIPS y mejores benchmarks Algunos detalles de los conjuntos de instrucciones ARM Thumb / Thumb 2 / ARM 08:53
