1 Jorge Puig Masip Director técnico
Jornada de presentación de software informático para la legalización de las Instalaciones Eléctricas. Jorge Puig Masip Director técnico 20/09/2018

2 Presentación de la empresa
Programación Integral, S.A. Mas de 14 años de experiencia en el sector. Especialista en desarrollos sobre plataformas Microsoft. Empresa certificada por Microsoft Ha obtenido durante el 2005, el Certificado de Calidad ISO 9001. 20/09/2018

3 Presentación de la empresa
Programación Integral, S.A. Líder a nivel nacional en la comercialización de software estándar para el sector de la Electricidad (entre otros). Cuenta entre sus desarrollos, las conocidas aplicaciones de gestión comercial y bases de datos: Gestión comercial + Contabilidad Base de datos con mas de de referencias y catálogo digital Esquemática, cálculo de circuitos, y boletines para todas las comunidades autónomas de España Con presencia en: Barcelona Citypark Ronda Dalt. Edifici Roma, 08940 CORNELLÀ DE LLOBREGAT (BARCELONA) Binéfar C/Covadonga, 8 22500 binéfar (Huesca) Web Lleida C/Comptes d’Urgell, 56 25004 Lleida Web Zaragoza C/Italia, nº 60 5010 Zaragoza 20/09/2018

4 Proyecto: Comunicación IEBT La Rioja
Que nos permite hacer: CUMPLIMENTAR la documentación necesaria para legalizar las instalaciones eléctricas: Manual o Anexo de información al Usuario. Memoria Técnica de Diseño Certificado de Instalación. Otros documentos DIBUJAR Esquemas Unifilares CALCULAR Esquemas Unifilares ILUSTRAR la documentación con: Planos de Planta Croquis de Situación ARCHIVAR electrónicamente todos los documentos 20/09/2018

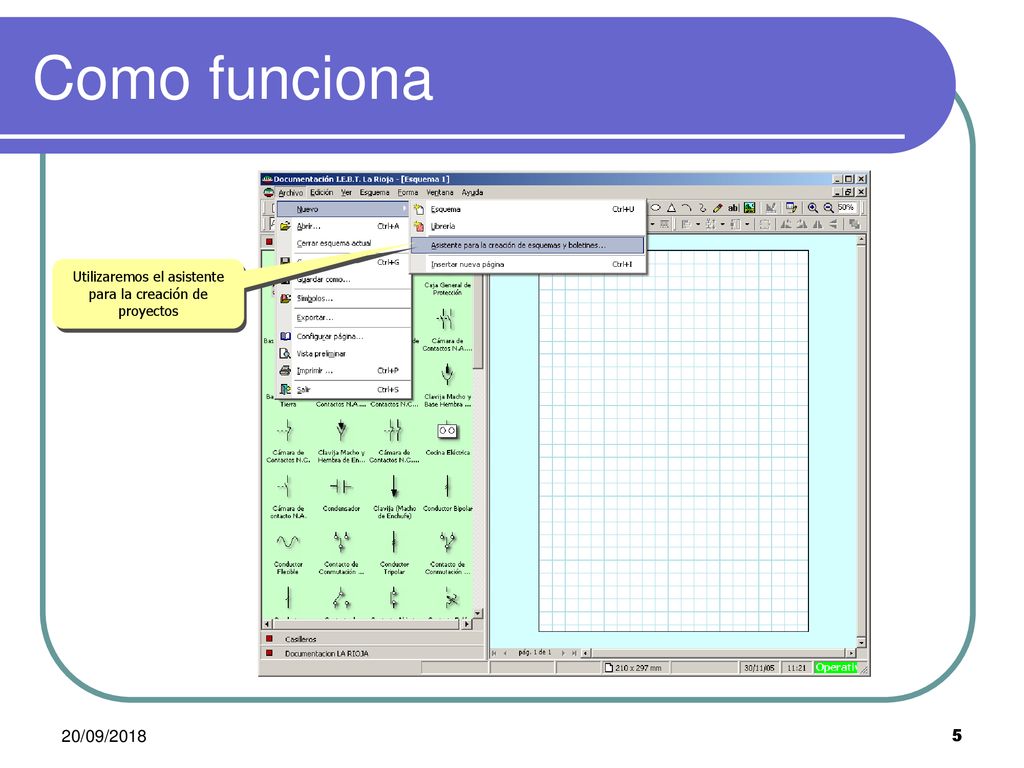

5 Utilizaremos el asistente para la creación de proyectos
Como funciona Utilizaremos el asistente para la creación de proyectos 20/09/2018

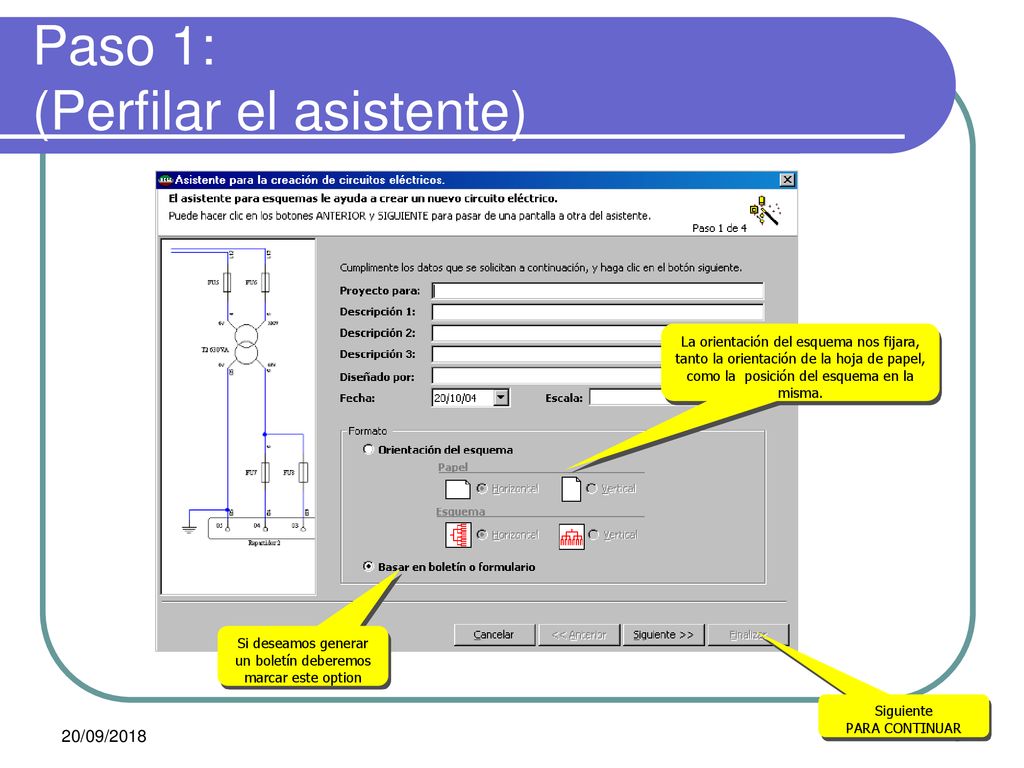

6 Paso 1: (Perfilar el asistente)
La orientación del esquema nos fijara, tanto la orientación de la hoja de papel, como la posición del esquema en la misma. Si deseamos generar un boletín deberemos marcar este option 20/09/2018 Siguiente PARA CONTINUAR

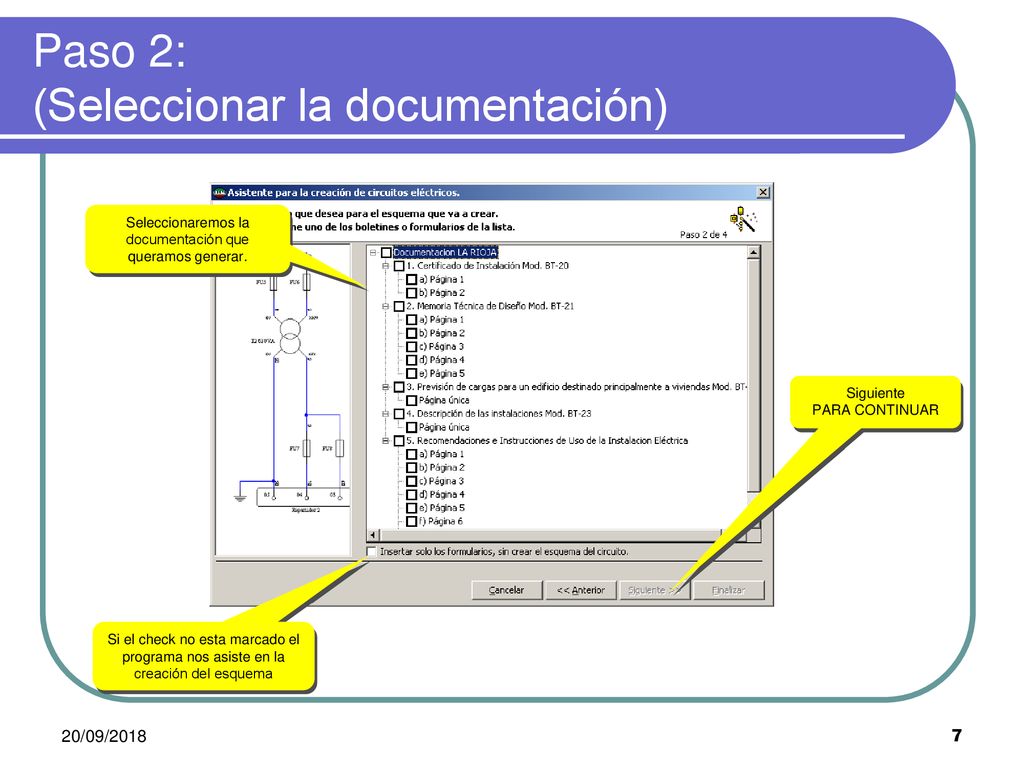

7 Paso 2: (Seleccionar la documentación)
Seleccionaremos la documentación que queramos generar. Siguiente PARA CONTINUAR Si el check no esta marcado el programa nos asiste en la creación del esquema 20/09/2018

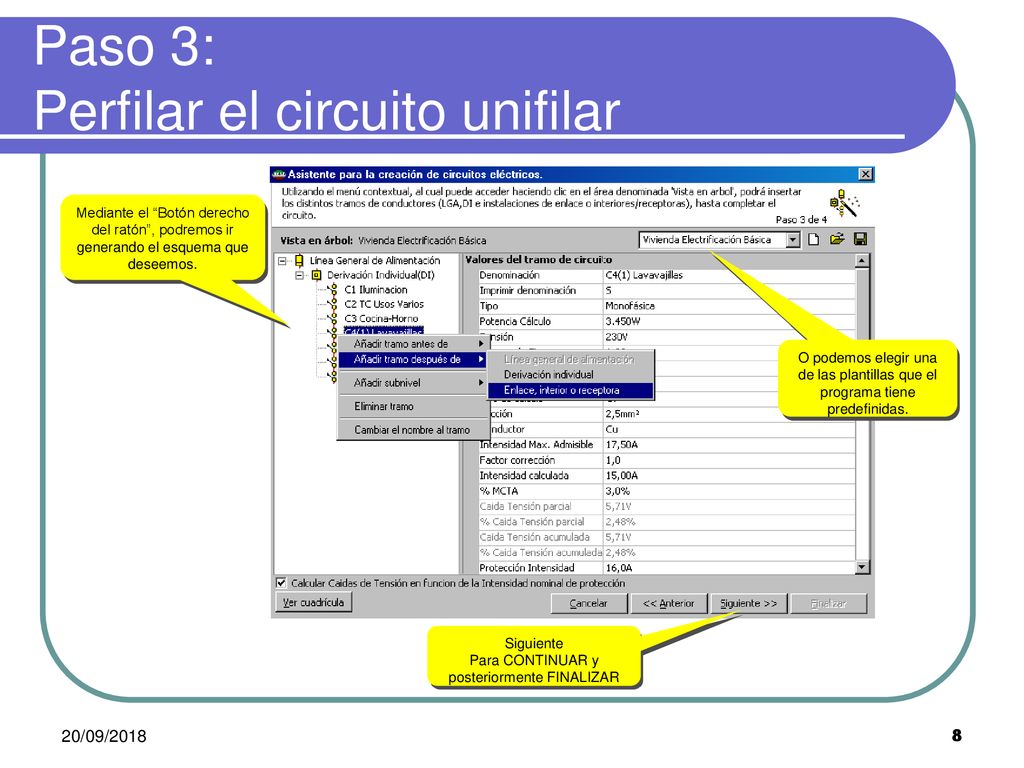

8 Paso 3: Perfilar el circuito unifilar
Mediante el “Botón derecho del ratón”, podremos ir generando el esquema que deseemos. O podemos elegir una de las plantillas que el programa tiene predefinidas. Siguiente Para CONTINUAR y posteriormente FINALIZAR 20/09/2018

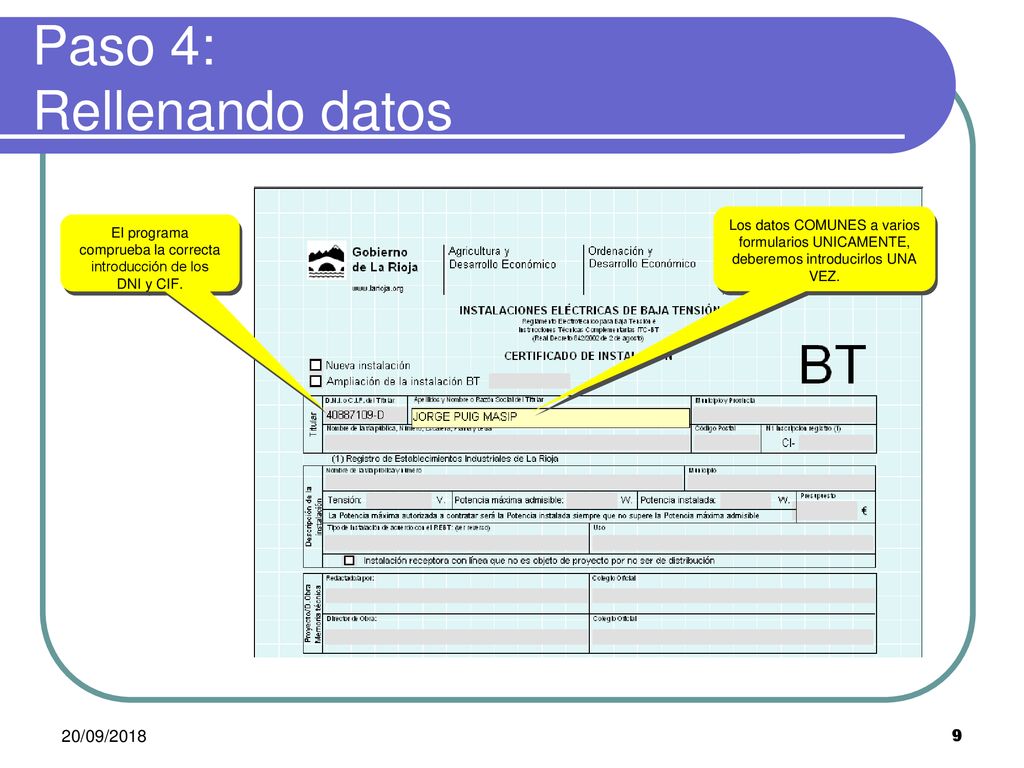

9 Paso 4: Rellenando datos
Los datos COMUNES a varios formularios UNICAMENTE, deberemos introducirlos UNA VEZ. El programa comprueba la correcta introducción de los DNI y CIF. 20/09/2018

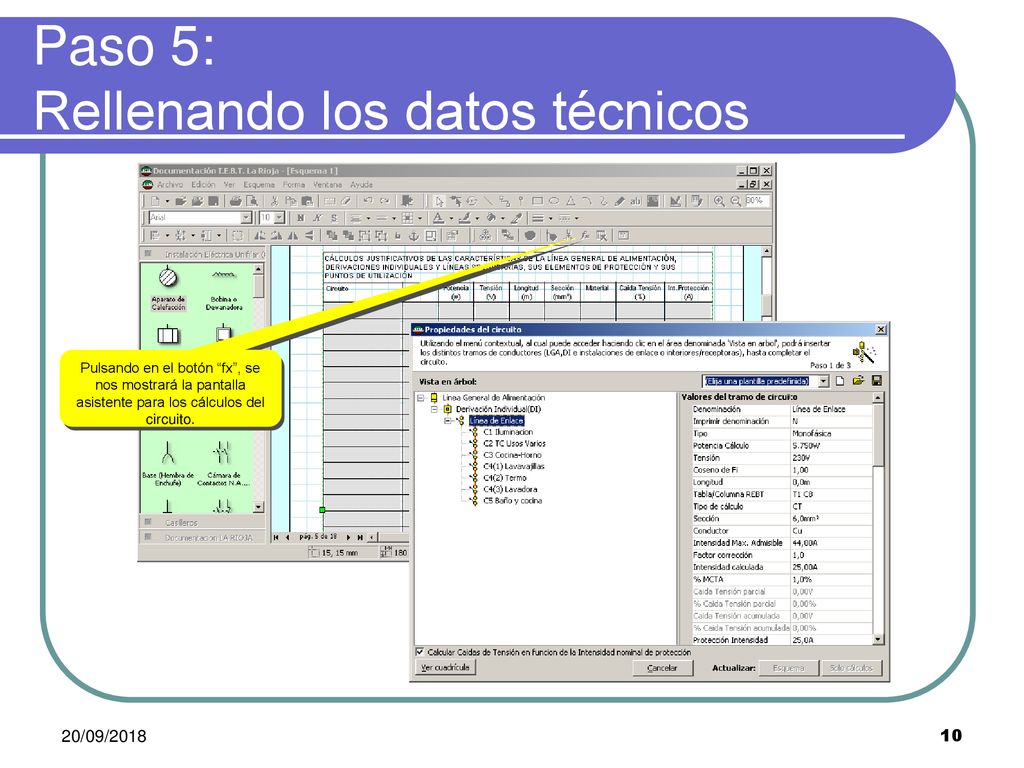

10 Paso 5: Rellenando los datos técnicos
Pulsando en el botón “fx”, se nos mostrará la pantalla asistente para los cálculos del circuito. 20/09/2018

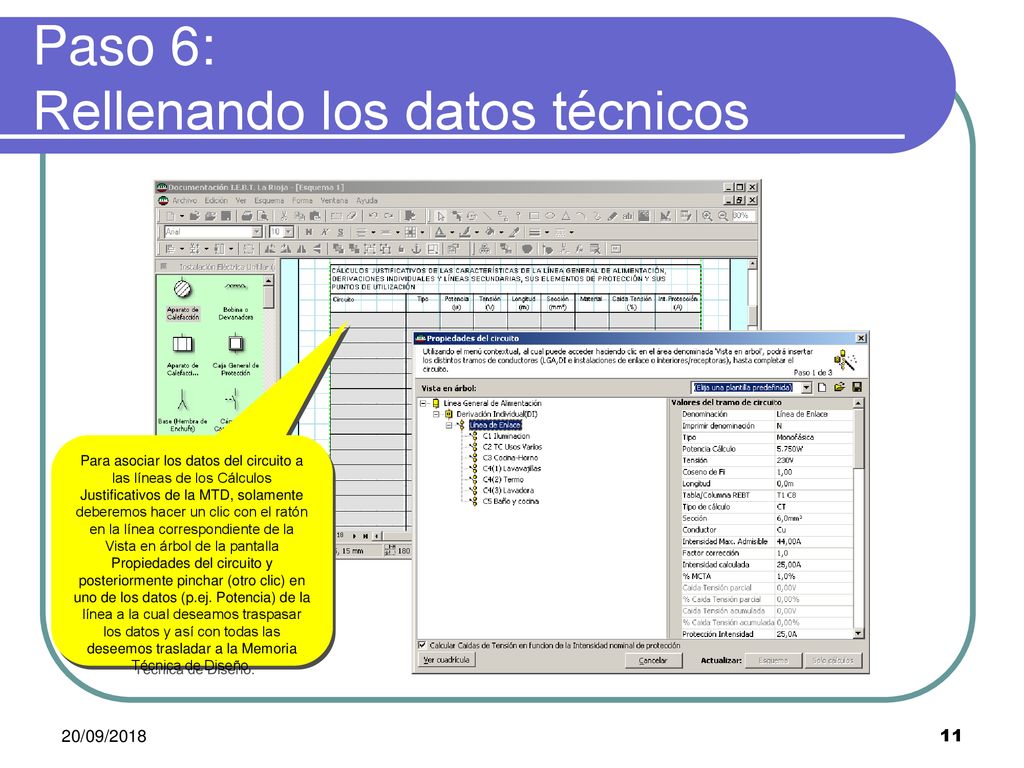

11 Paso 6: Rellenando los datos técnicos
Para asociar los datos del circuito a las líneas de los Cálculos Justificativos de la MTD, solamente deberemos hacer un clic con el ratón en la línea correspondiente de la Vista en árbol de la pantalla Propiedades del circuito y posteriormente pinchar (otro clic) en uno de los datos (p.ej. Potencia) de la línea a la cual deseamos traspasar los datos y así con todas las deseemos trasladar a la Memoria Técnica de Diseño. 20/09/2018

12 Paso 7: Rellenando los datos técnicos
En la ilustración podemos observar que el sistema ha trasladado los datos procedentes del circuito, automáticamente al formulario. Si se desea modificar o añadir algún dato no tenemos mas que escribir directamente en el campo correspondiente. 20/09/2018

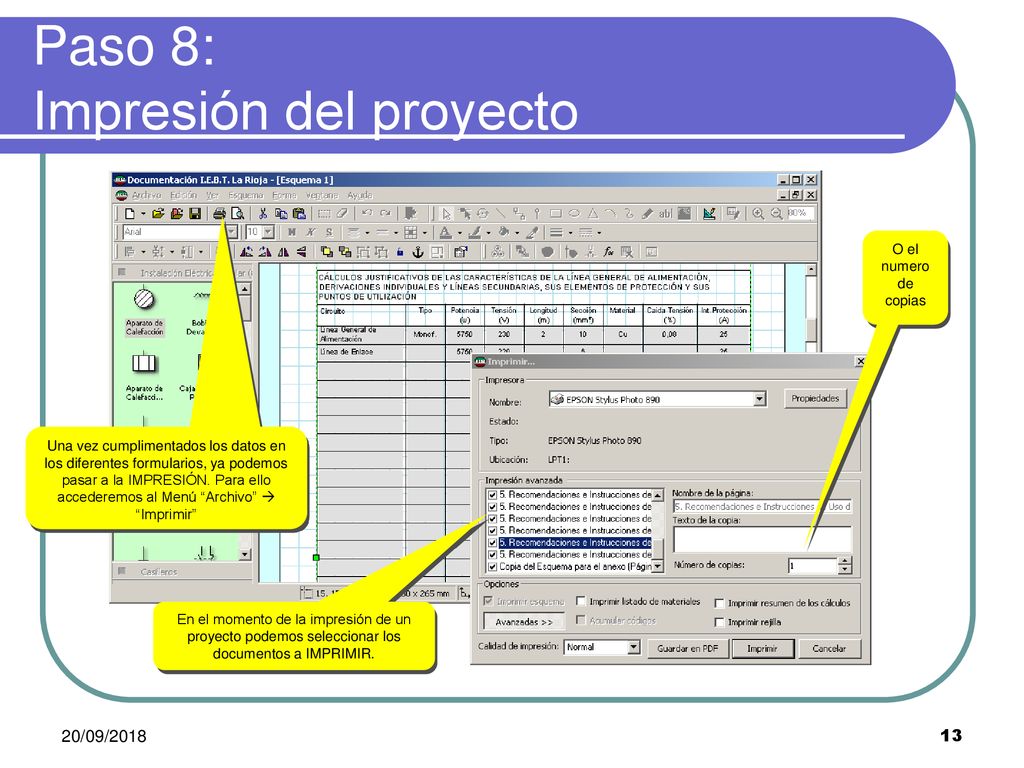

13 Paso 8: Impresión del proyecto
O el numero de copias Una vez cumplimentados los datos en los diferentes formularios, ya podemos pasar a la IMPRESIÓN. Para ello accederemos al Menú “Archivo”  “Imprimir” En el momento de la impresión de un proyecto podemos seleccionar los documentos a IMPRIMIR. 20/09/2018

14 Ejemplos de impresión 20/09/2018

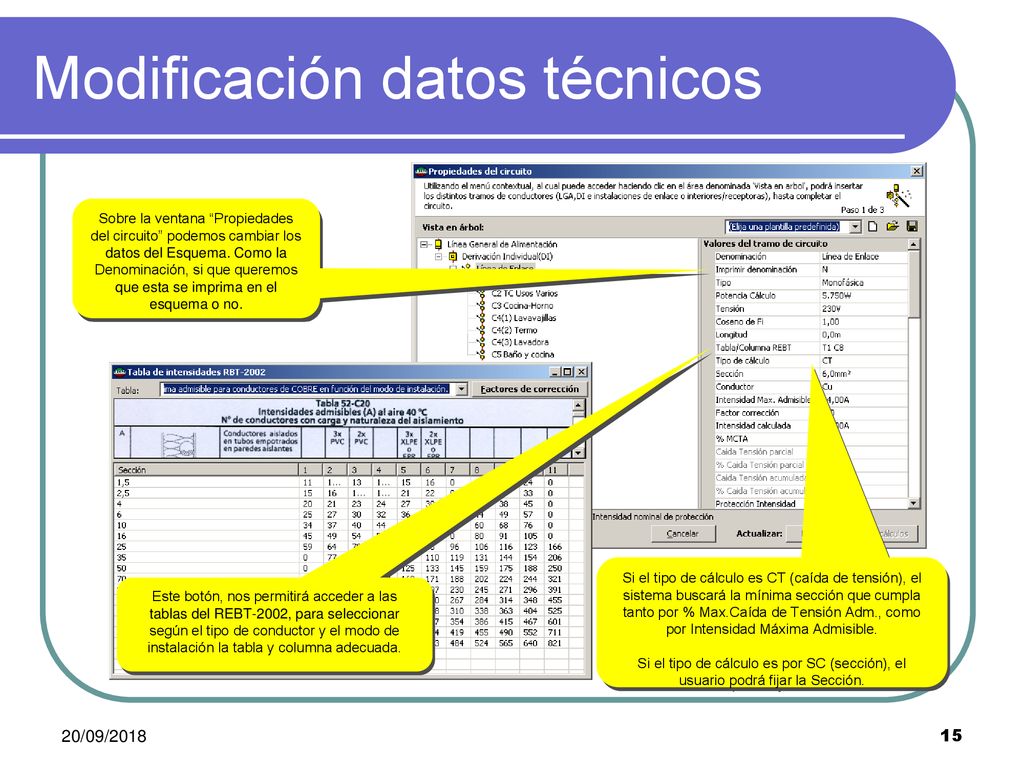

15 Modificación datos técnicos
Sobre la ventana “Propiedades del circuito” podemos cambiar los datos del Esquema. Como la Denominación, si que queremos que esta se imprima en el esquema o no. Si el tipo de cálculo es CT (caída de tensión), el sistema buscará la mínima sección que cumpla tanto por % Max.Caída de Tensión Adm., como por Intensidad Máxima Admisible. Si el tipo de cálculo es por SC (sección), el usuario podrá fijar la Sección. Este botón, nos permitirá acceder a las tablas del REBT-2002, para seleccionar según el tipo de conductor y el modo de instalación la tabla y columna adecuada. 20/09/2018

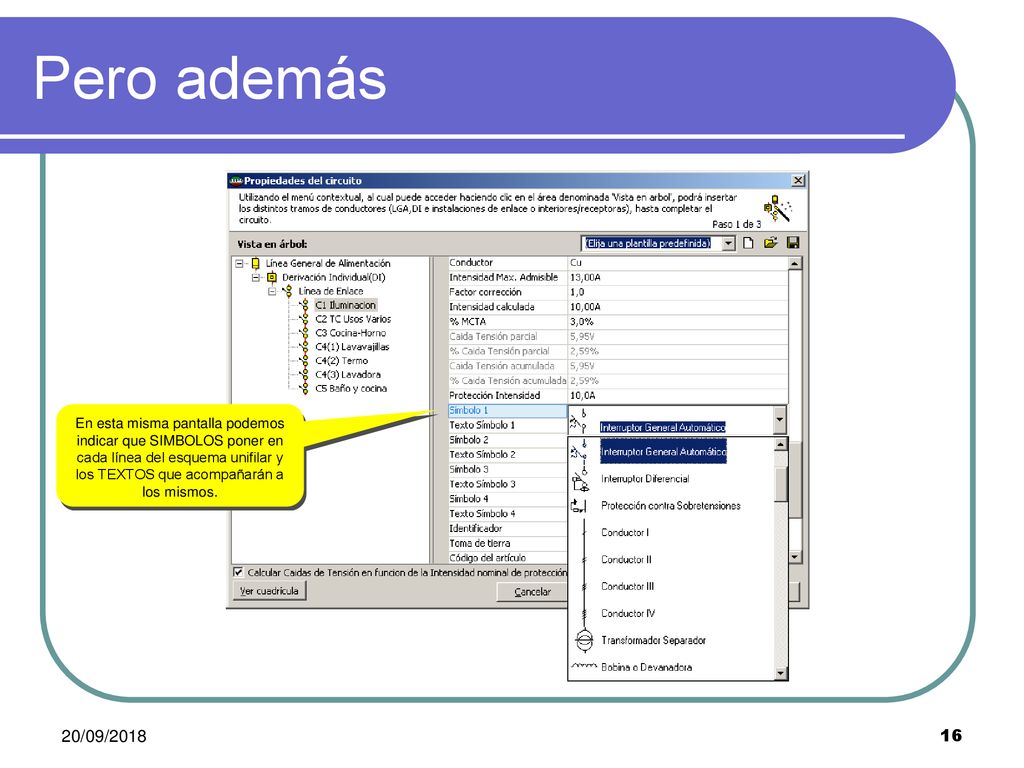

16 Pero además En esta misma pantalla podemos indicar que SIMBOLOS poner en cada línea del esquema unifilar y los TEXTOS que acompañarán a los mismos. 20/09/2018

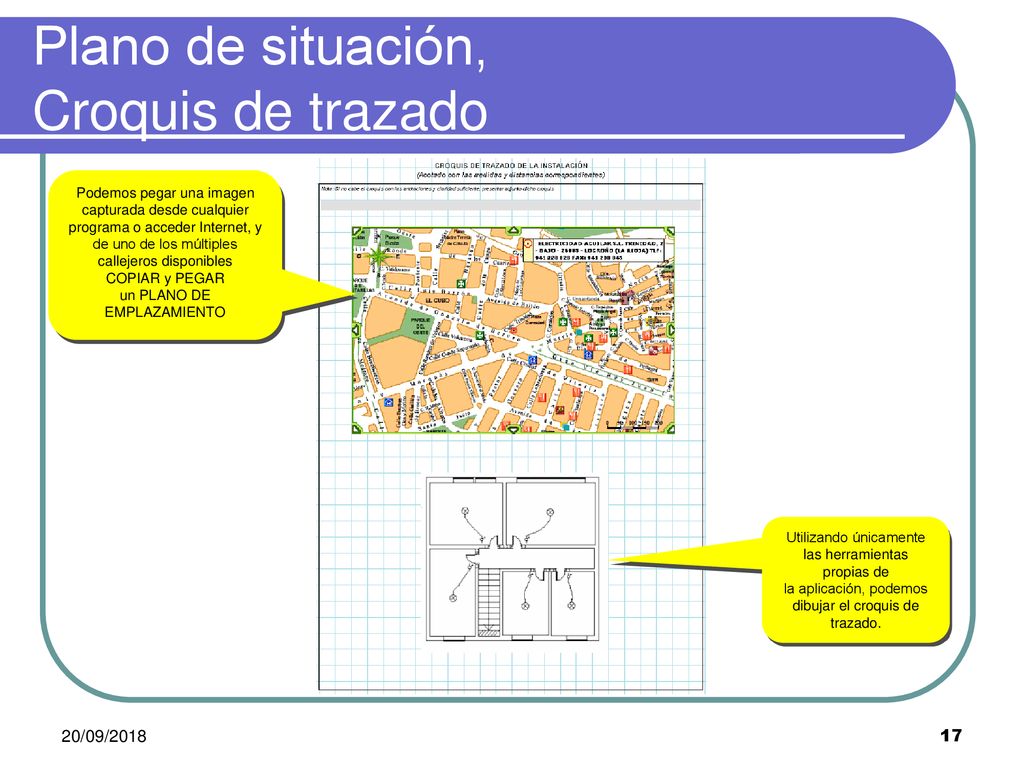

17 Plano de situación, Croquis de trazado
Podemos pegar una imagen capturada desde cualquier programa o acceder Internet, y de uno de los múltiples callejeros disponibles COPIAR y PEGAR un PLANO DE EMPLAZAMIENTO Utilizando únicamente las herramientas propias de la aplicación, podemos dibujar el croquis de trazado. 20/09/2018

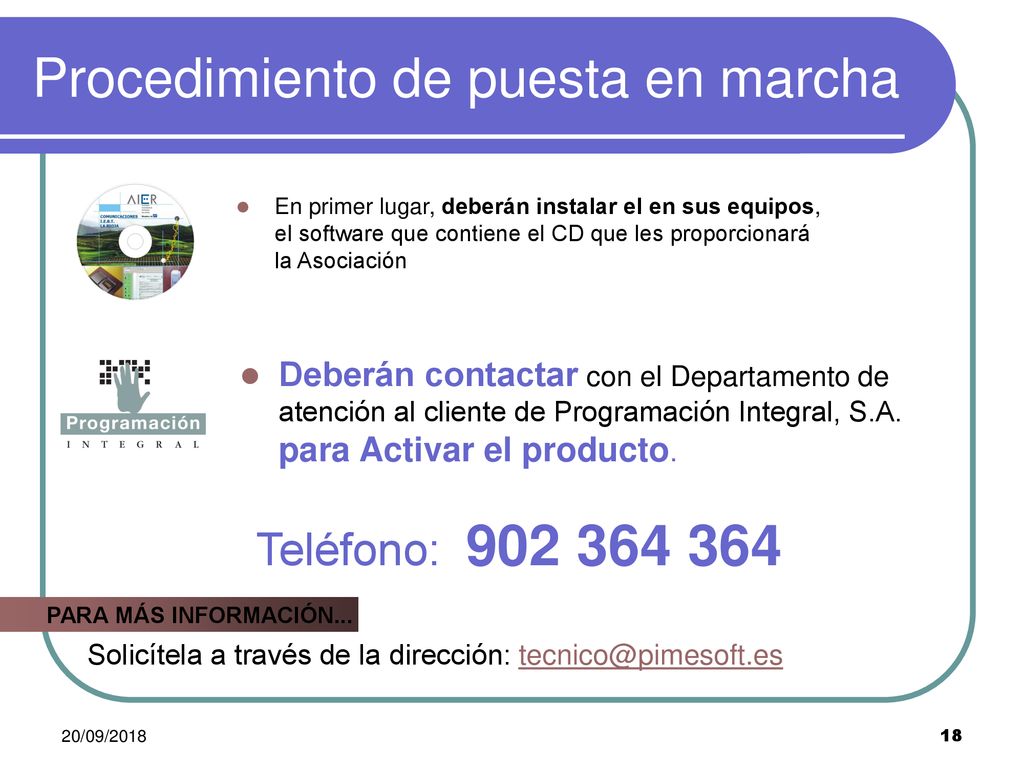

18 Procedimiento de puesta en marcha
En primer lugar, deberán instalar el en sus equipos, el software que contiene el CD que les proporcionará la Asociación Deberán contactar con el Departamento de atención al cliente de Programación Integral, S.A. para Activar el producto. Teléfono: PARA MÁS INFORMACIÓN... Solicítela a través de la dirección: 20/09/2018

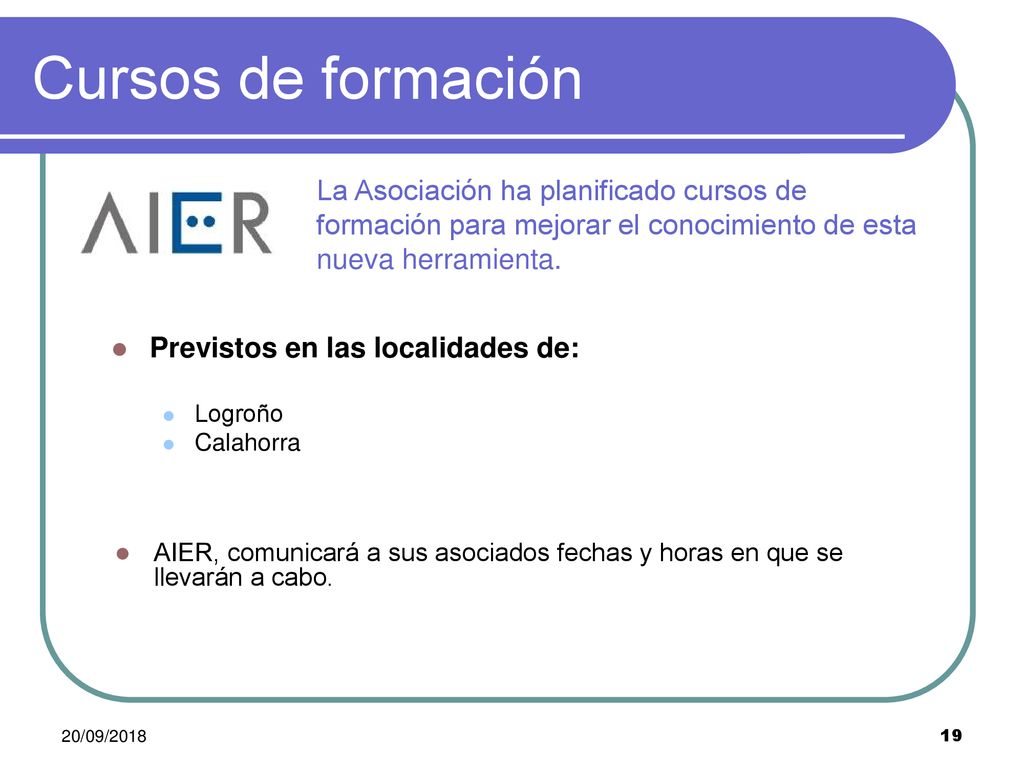

19 Cursos de formación La Asociación ha planificado cursos de
formación para mejorar el conocimiento de esta nueva herramienta. Previstos en las localidades de: Logroño Calahorra AIER, comunicará a sus asociados fechas y horas en que se llevarán a cabo. 20/09/2018

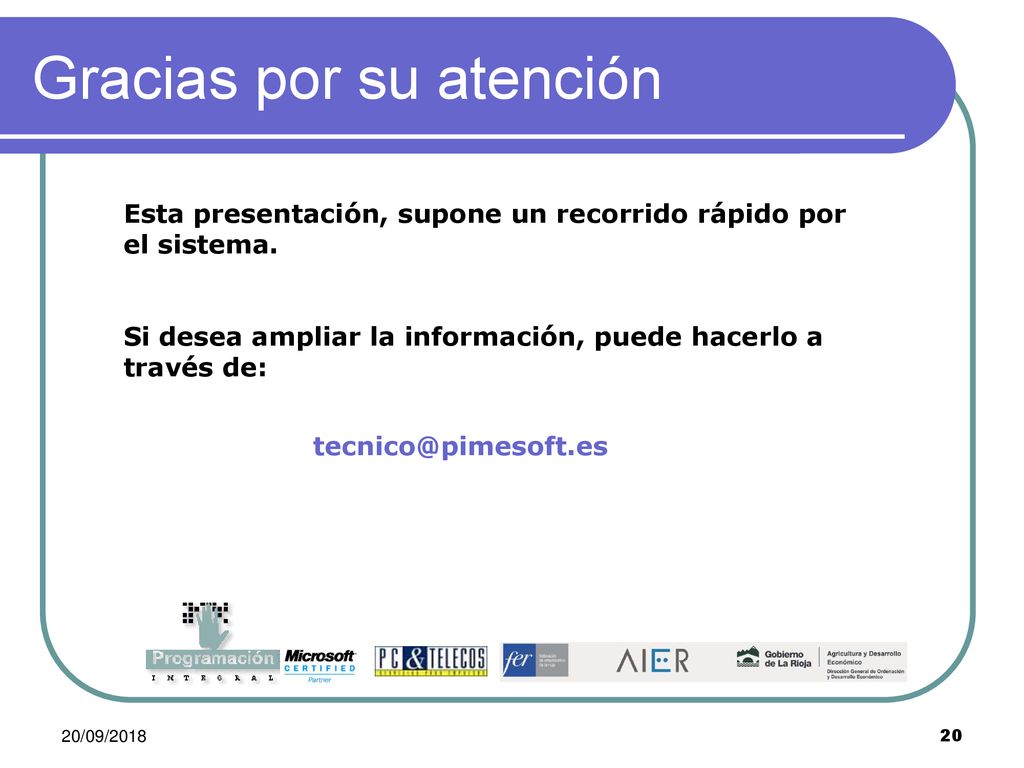

20 Gracias por su atención
Esta presentación, supone un recorrido rápido por el sistema. Si desea ampliar la información, puede hacerlo a través de: 20/09/2018
