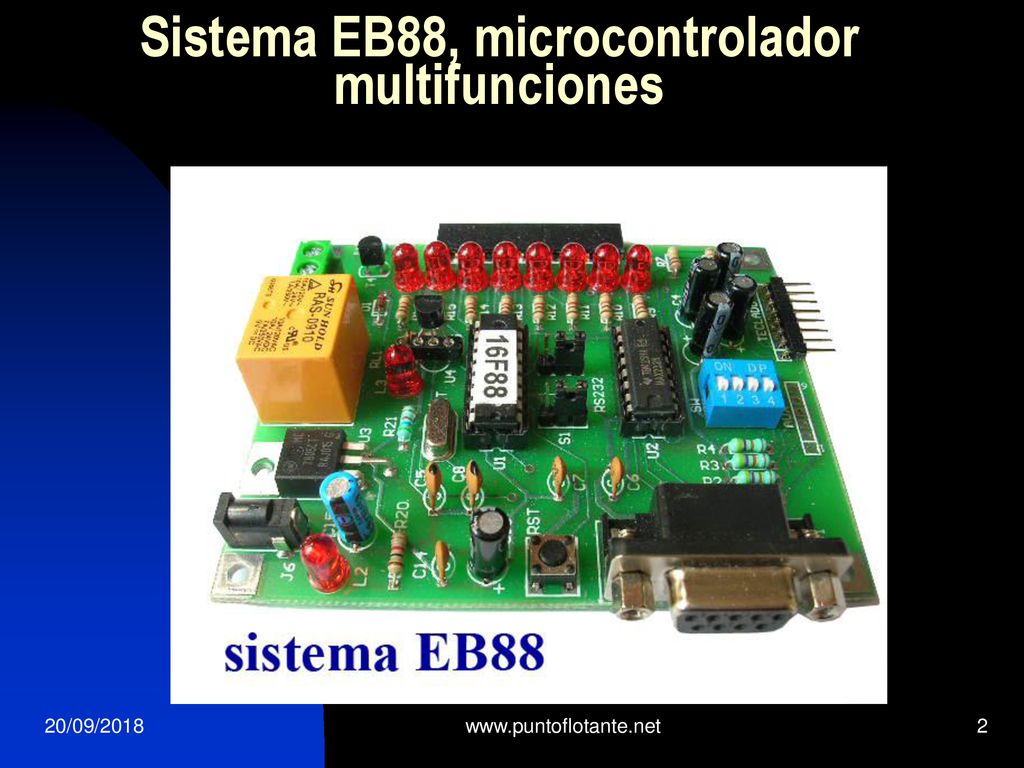

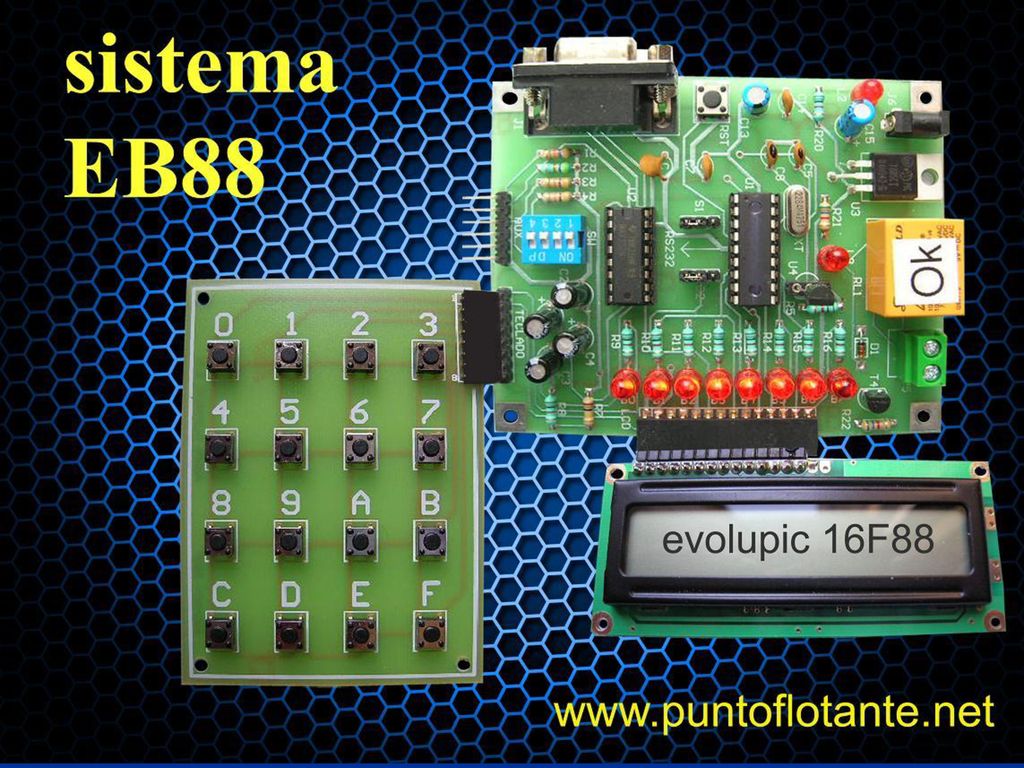

2 Sistema EB88, microcontrolador multifunciones
EDUPIC 16F84 20/09/2018

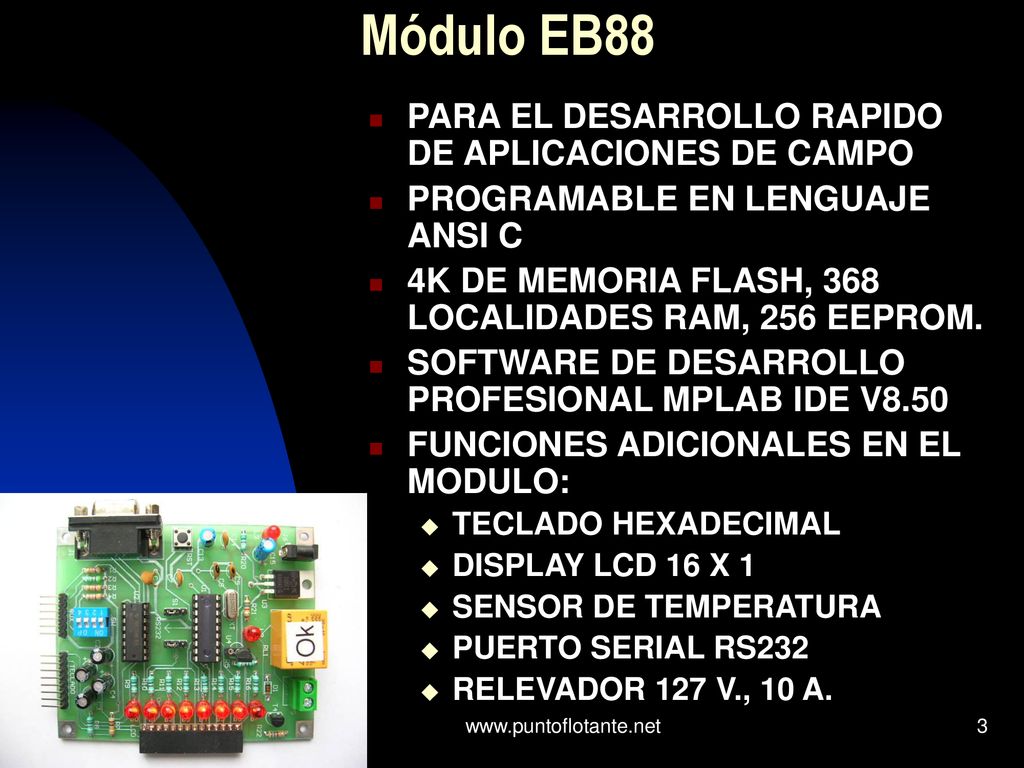

3 Módulo EB88 PARA EL DESARROLLO RAPIDO DE APLICACIONES DE CAMPO
PROGRAMABLE EN LENGUAJE ANSI C 4K DE MEMORIA FLASH, 368 LOCALIDADES RAM, 256 EEPROM. SOFTWARE DE DESARROLLO PROFESIONAL MPLAB IDE V8.50 FUNCIONES ADICIONALES EN EL MODULO: TECLADO HEXADECIMAL DISPLAY LCD 16 X 1 SENSOR DE TEMPERATURA PUERTO SERIAL RS232 RELEVADOR 127 V., 10 A. 20/09/2018

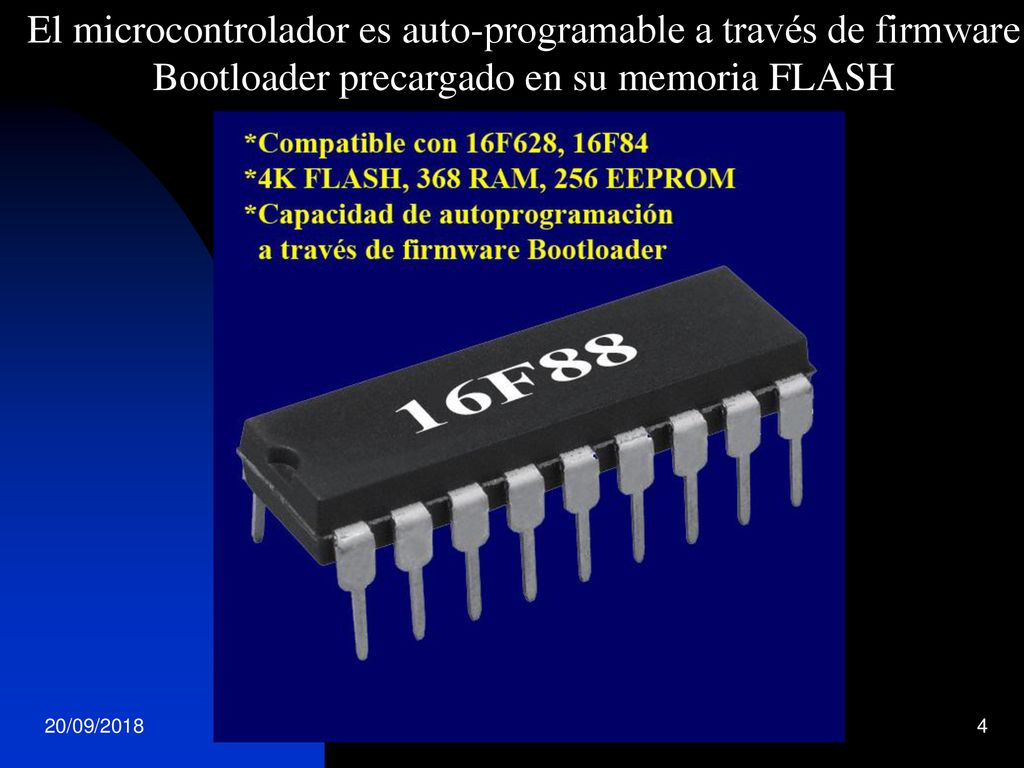

4 El microcontrolador es auto-programable a través de firmware
Bootloader precargado en su memoria FLASH 20/09/2018

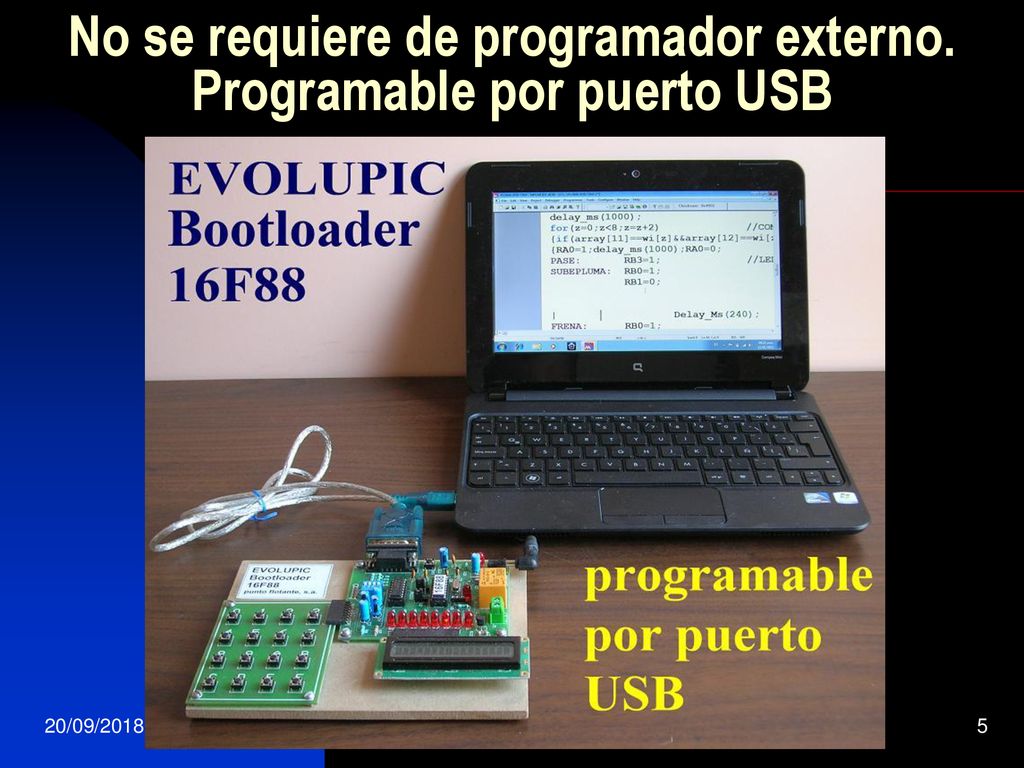

5 No se requiere de programador externo. Programable por puerto USB
20/09/2018

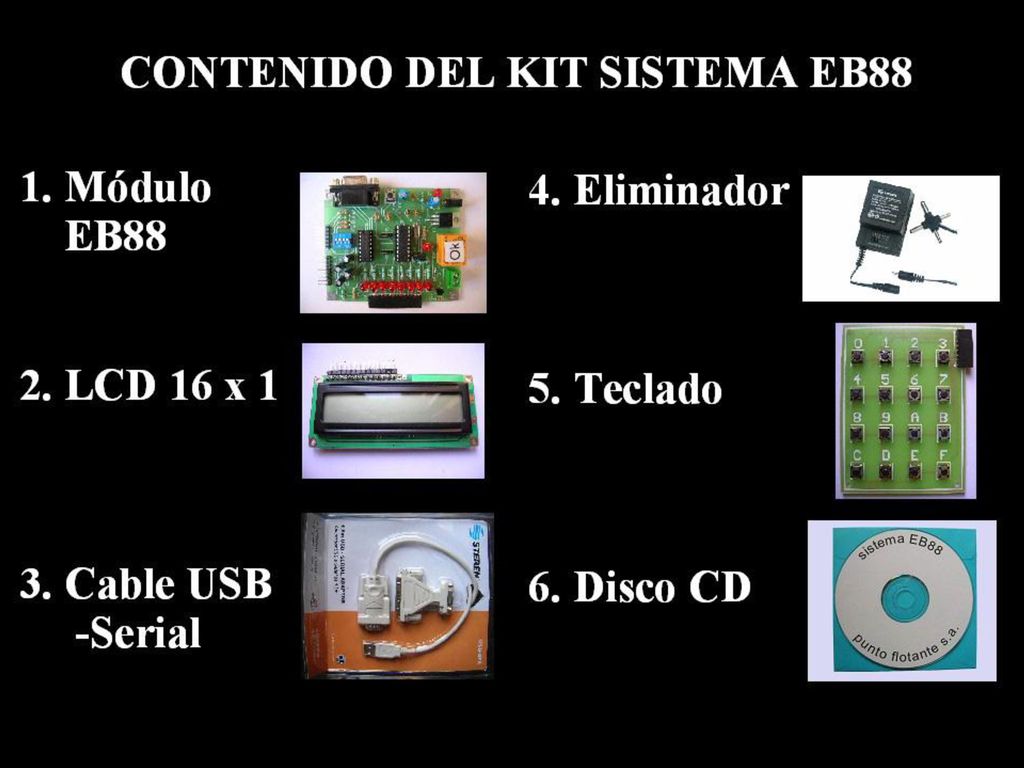

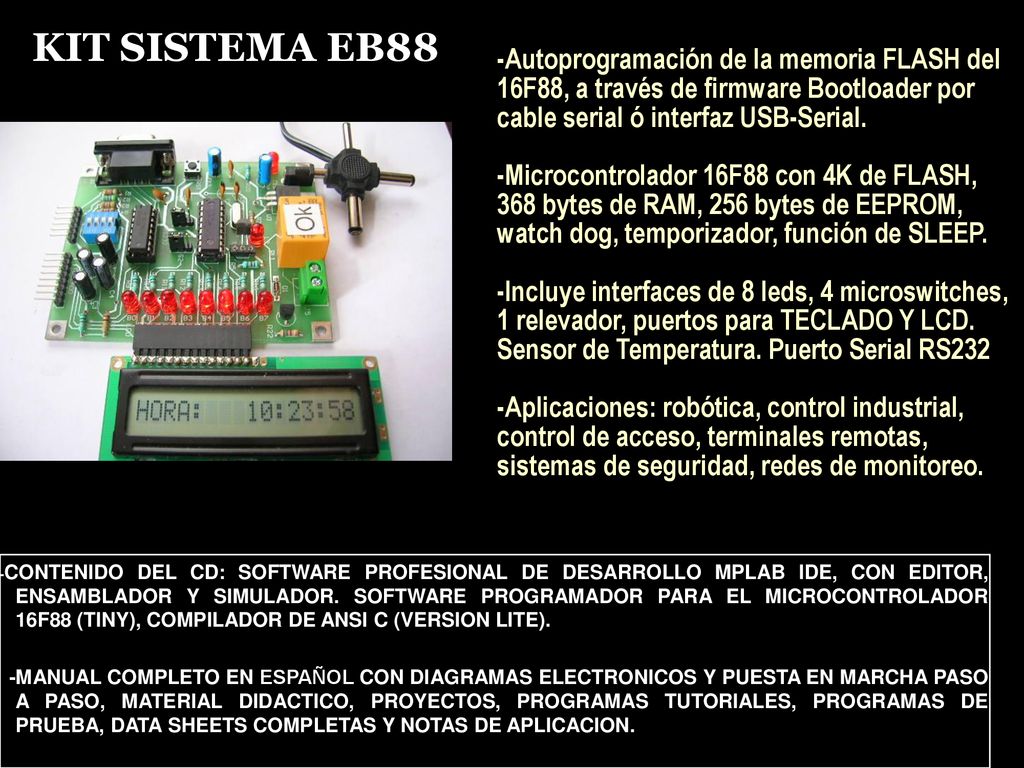

6 KIT SISTEMA EB88 -Autoprogramación de la memoria FLASH del 16F88, a través de firmware Bootloader por cable serial ó interfaz USB-Serial.   -Microcontrolador 16F88 con 4K de FLASH, 368 bytes de RAM, 256 bytes de EEPROM, watch dog, temporizador, función de SLEEP.   -Incluye interfaces de 8 leds, 4 microswitches, 1 relevador, puertos para TECLADO Y LCD. Sensor de Temperatura. Puerto Serial RS232   -Aplicaciones: robótica, control industrial, control de acceso, terminales remotas, sistemas de seguridad, redes de monitoreo. -CONTENIDO DEL CD: SOFTWARE PROFESIONAL DE DESARROLLO MPLAB IDE, CON EDITOR, ENSAMBLADOR Y SIMULADOR. SOFTWARE PROGRAMADOR PARA EL MICROCONTROLADOR 16F88 (TINY), COMPILADOR DE ANSI C (VERSION LITE). -MANUAL COMPLETO EN ESPAÑOL CON DIAGRAMAS ELECTRONICOS Y PUESTA EN MARCHA PASO A PASO, MATERIAL DIDACTICO, PROYECTOS, PROGRAMAS TUTORIALES, PROGRAMAS DE PRUEBA, DATA SHEETS COMPLETAS Y NOTAS DE APLICACION.

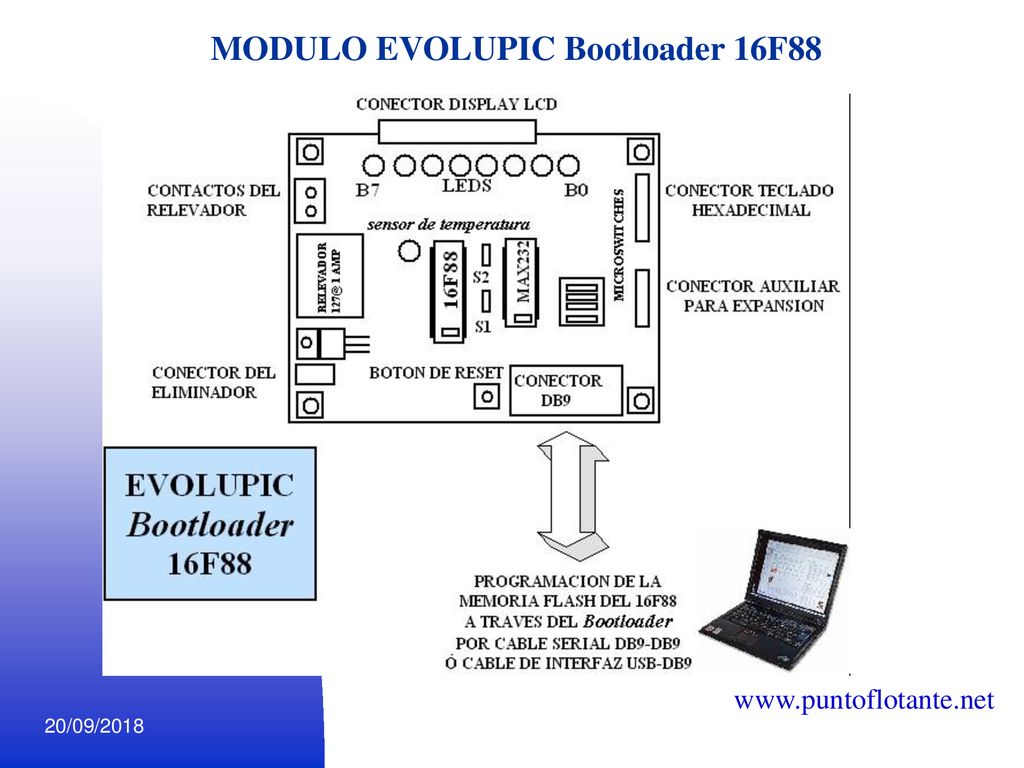

7 MODULO EVOLUPIC Bootloader 16F88
20/09/2018

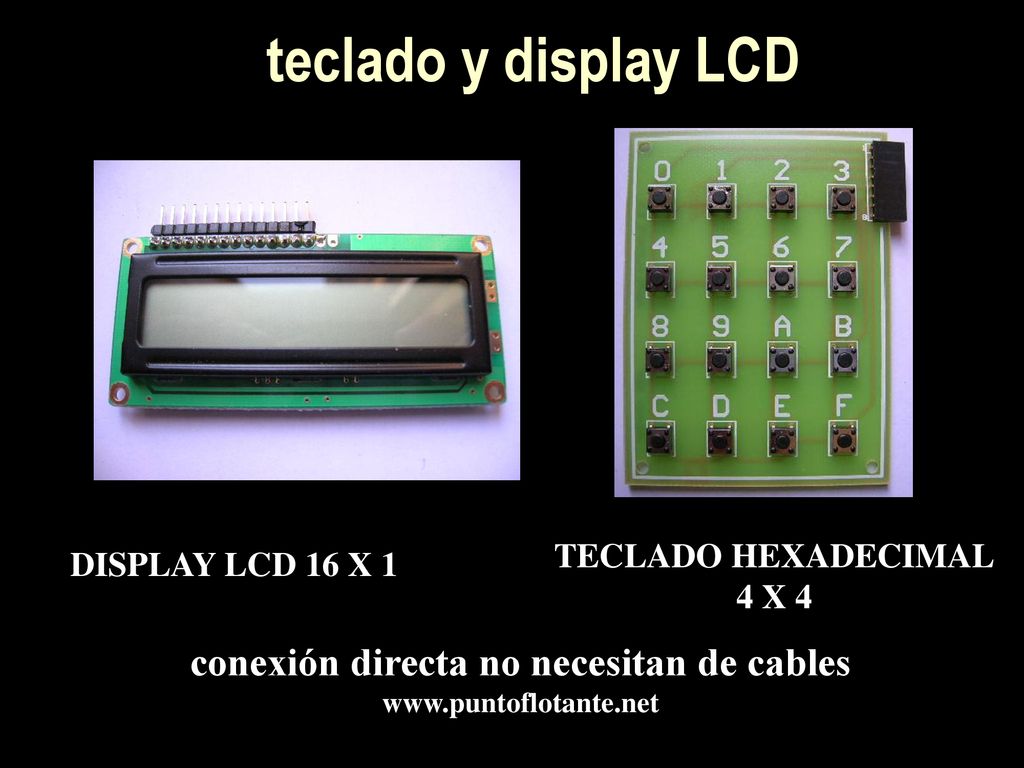

8 conexión directa no necesitan de cables
teclado y display LCD TECLADO HEXADECIMAL 4 X 4 DISPLAY LCD 16 X 1 conexión directa no necesitan de cables

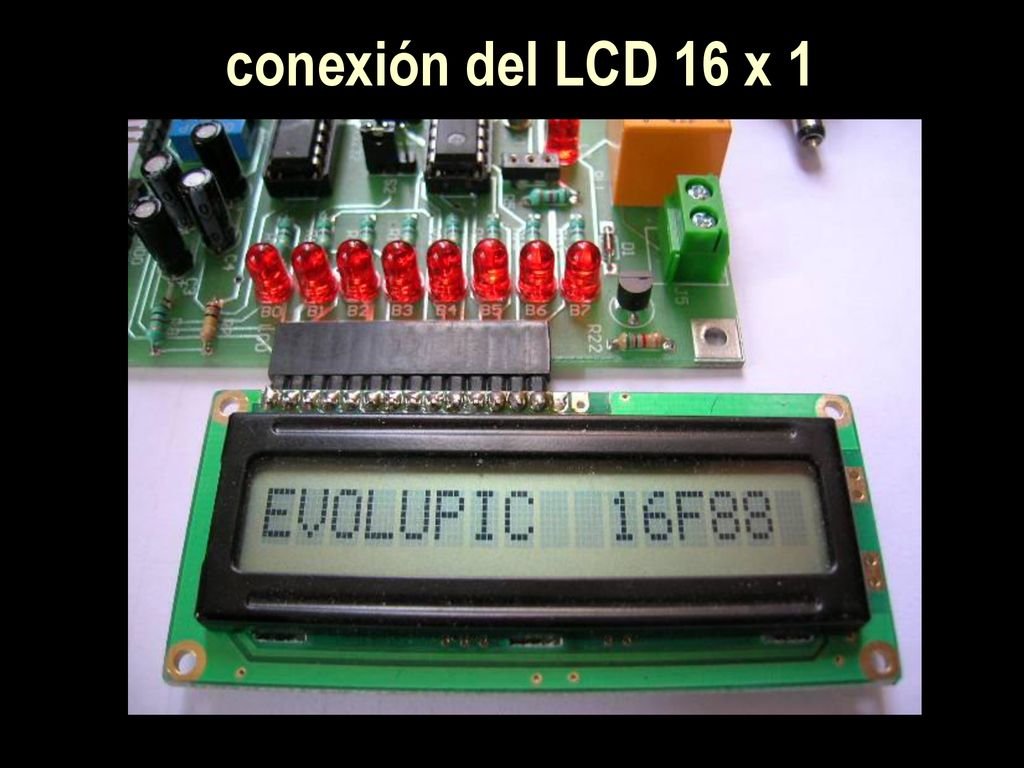

9 conexión del LCD 16 x 1

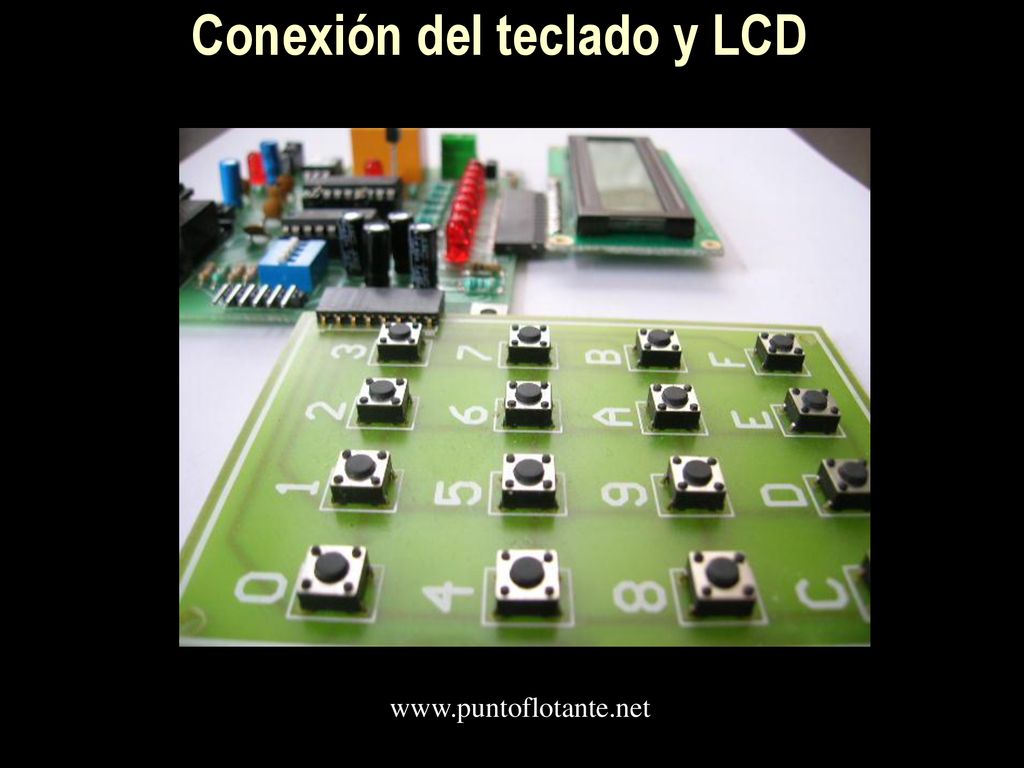

10 Conexión del teclado y LCD

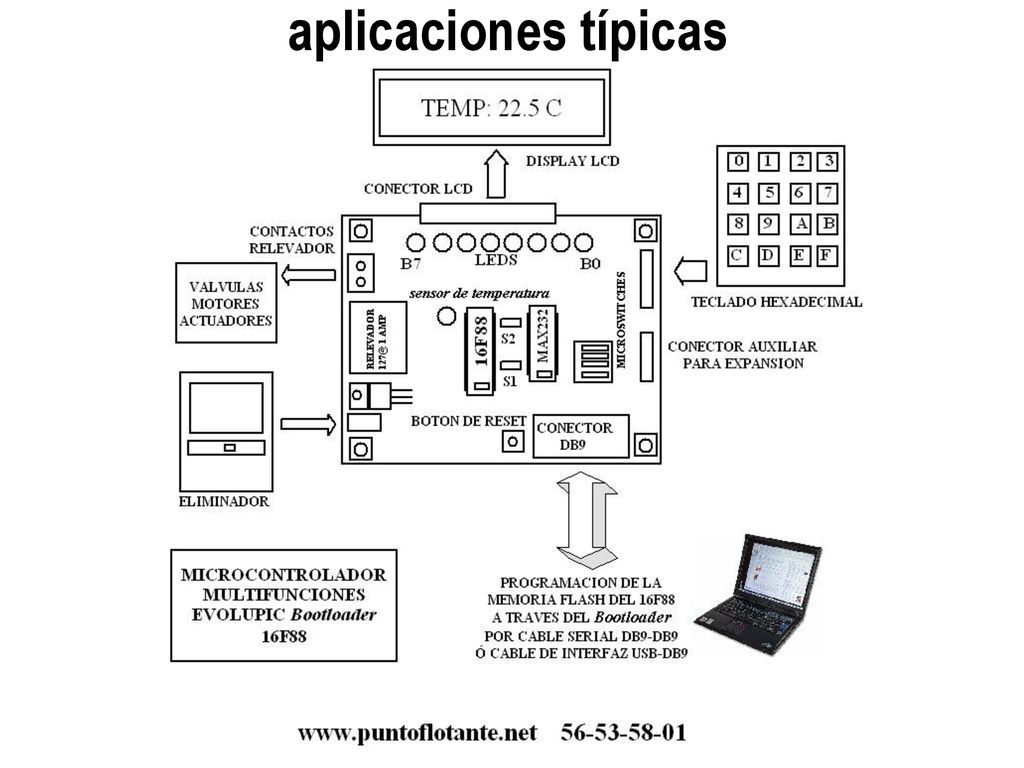

11 aplicaciones típicas

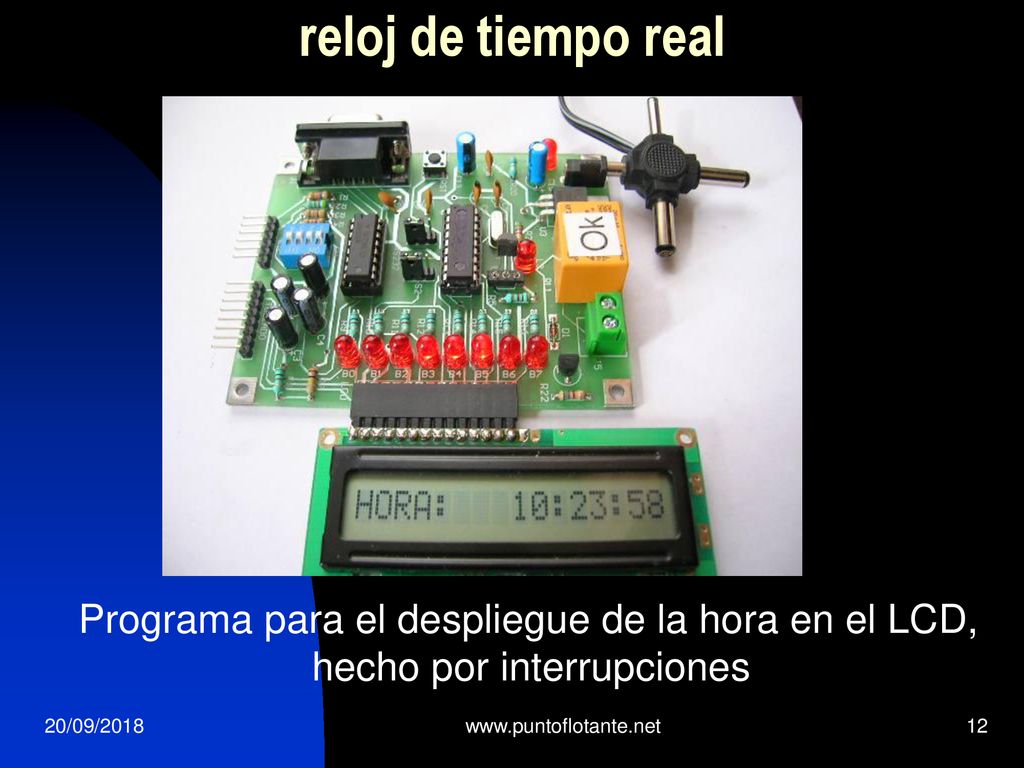

12 reloj de tiempo real Programa para el despliegue de la hora en el LCD, hecho por interrupciones 20/09/2018

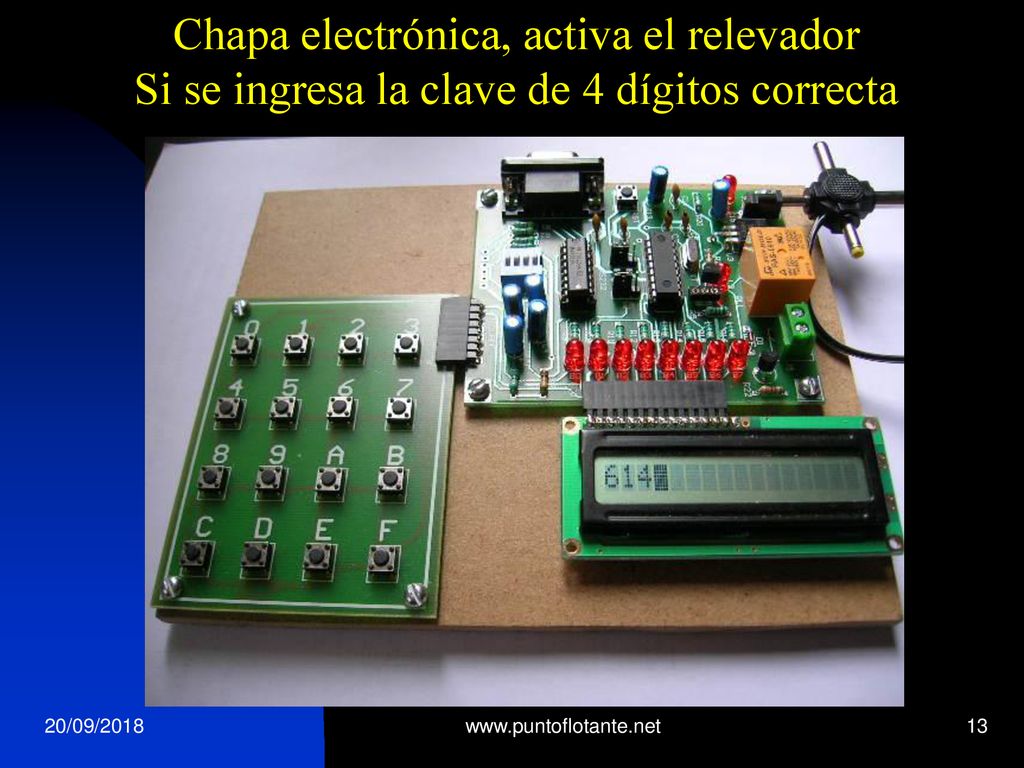

13 Chapa electrónica, activa el relevador
Si se ingresa la clave de 4 dígitos correcta 20/09/2018

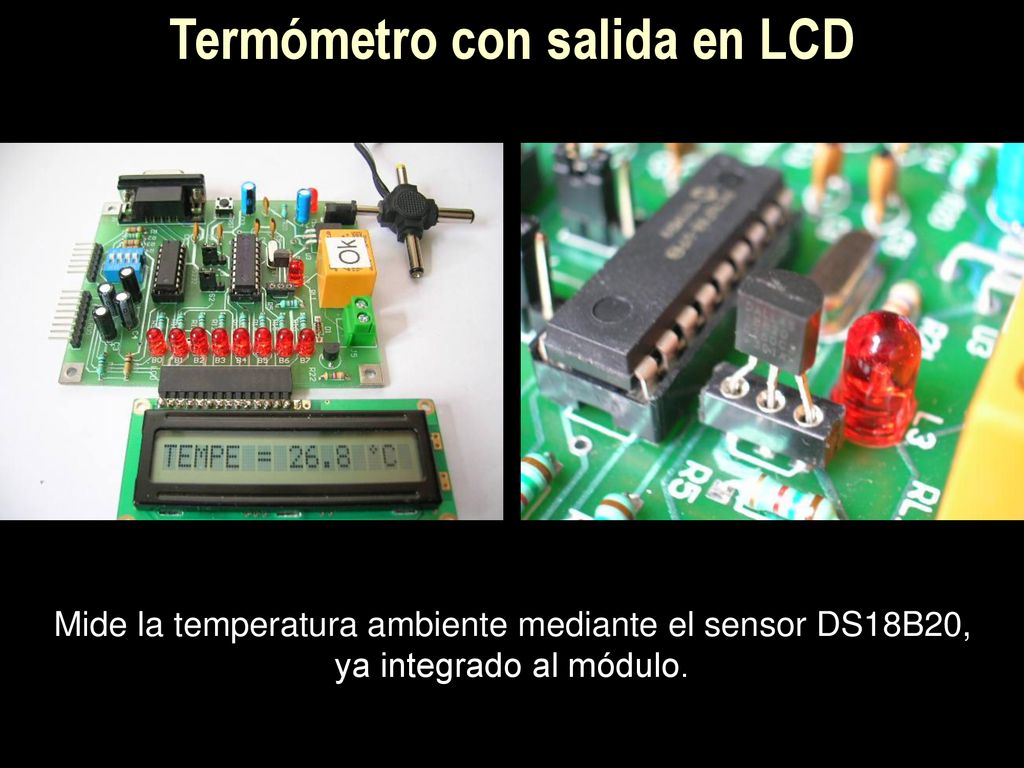

14 Termómetro con salida en LCD
Mide la temperatura ambiente mediante el sensor DS18B20, ya integrado al módulo.

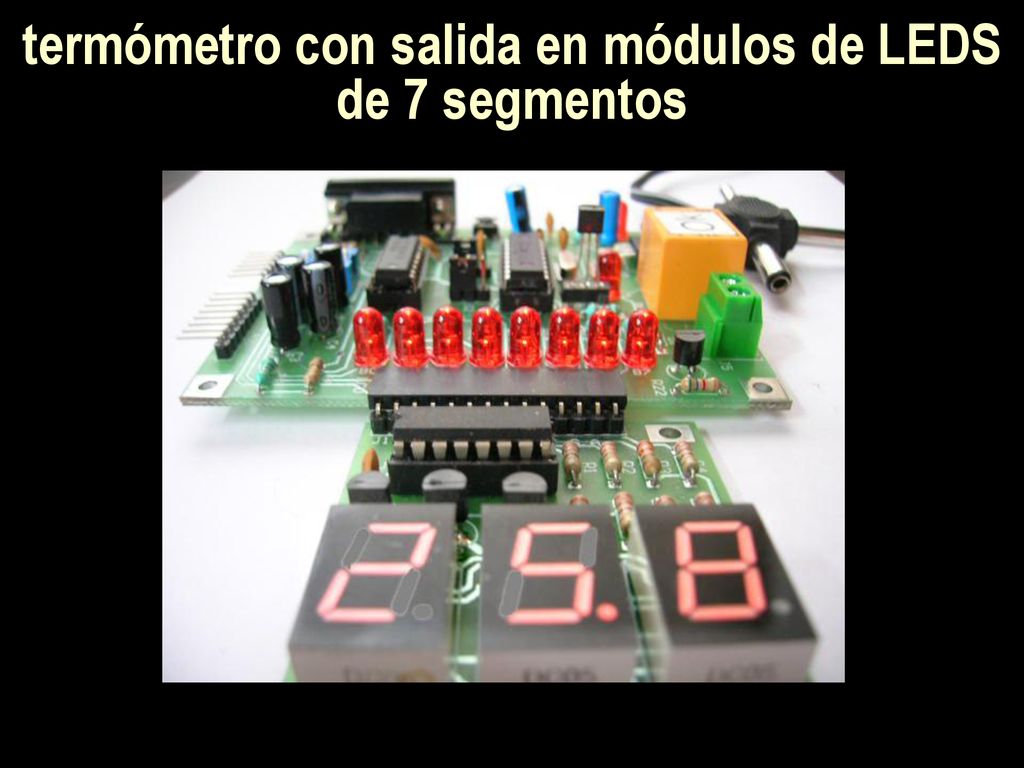

15 termómetro con salida en módulos de LEDS de 7 segmentos

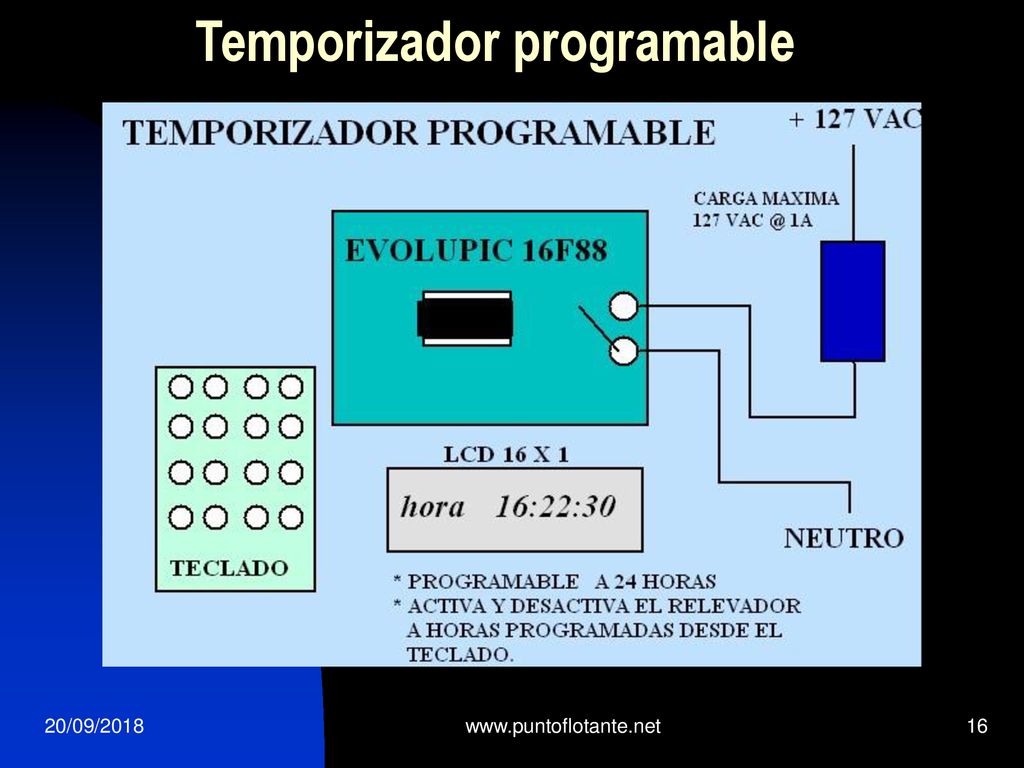

16 Temporizador programable
20/09/2018

17

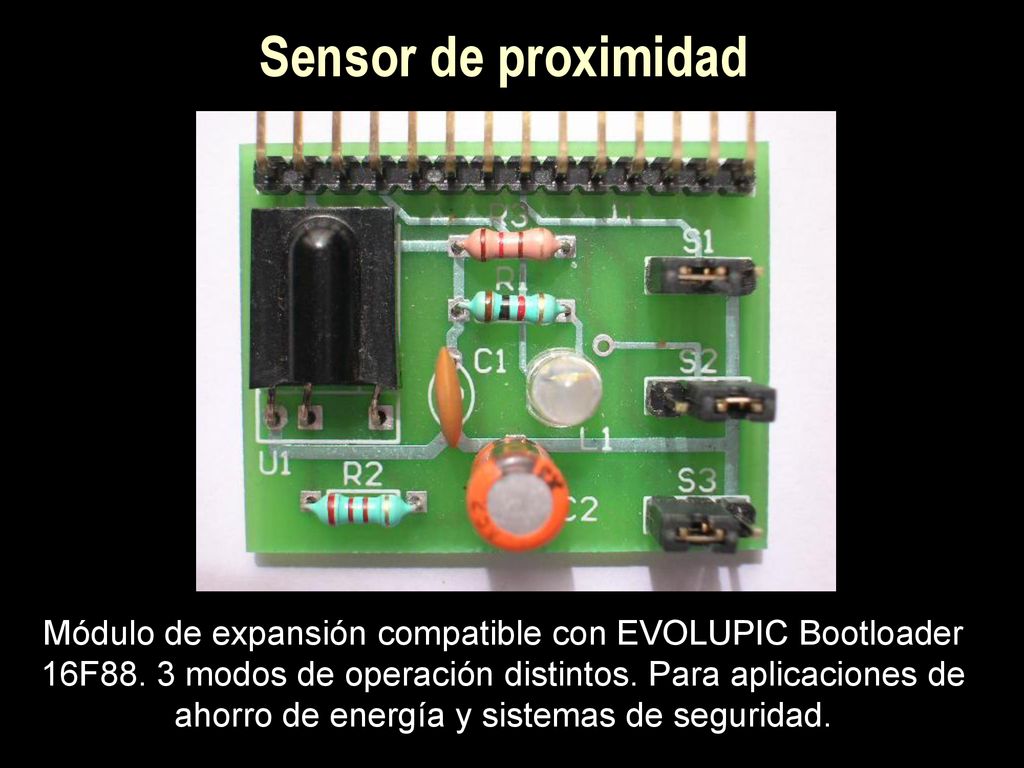

18 Sensor de proximidad Módulo de expansión compatible con EVOLUPIC Bootloader 16F88. 3 modos de operación distintos. Para aplicaciones de ahorro de energía y sistemas de seguridad.

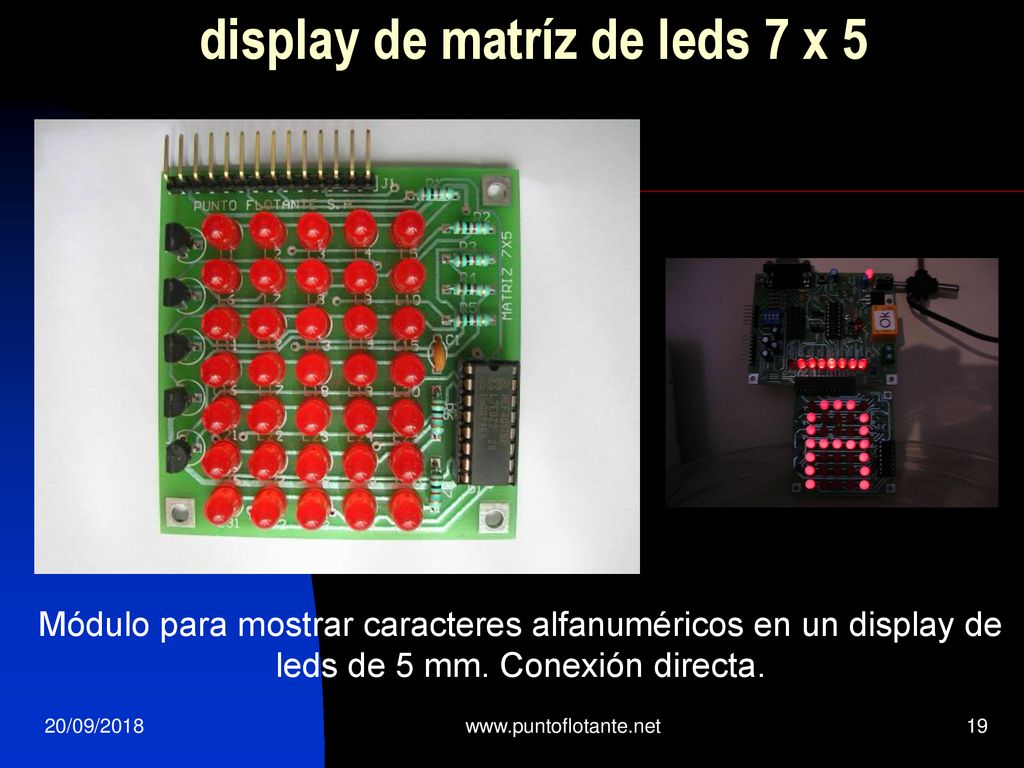

19 display de matríz de leds 7 x 5
Módulo para mostrar caracteres alfanuméricos en un display de leds de 5 mm. Conexión directa. 20/09/2018

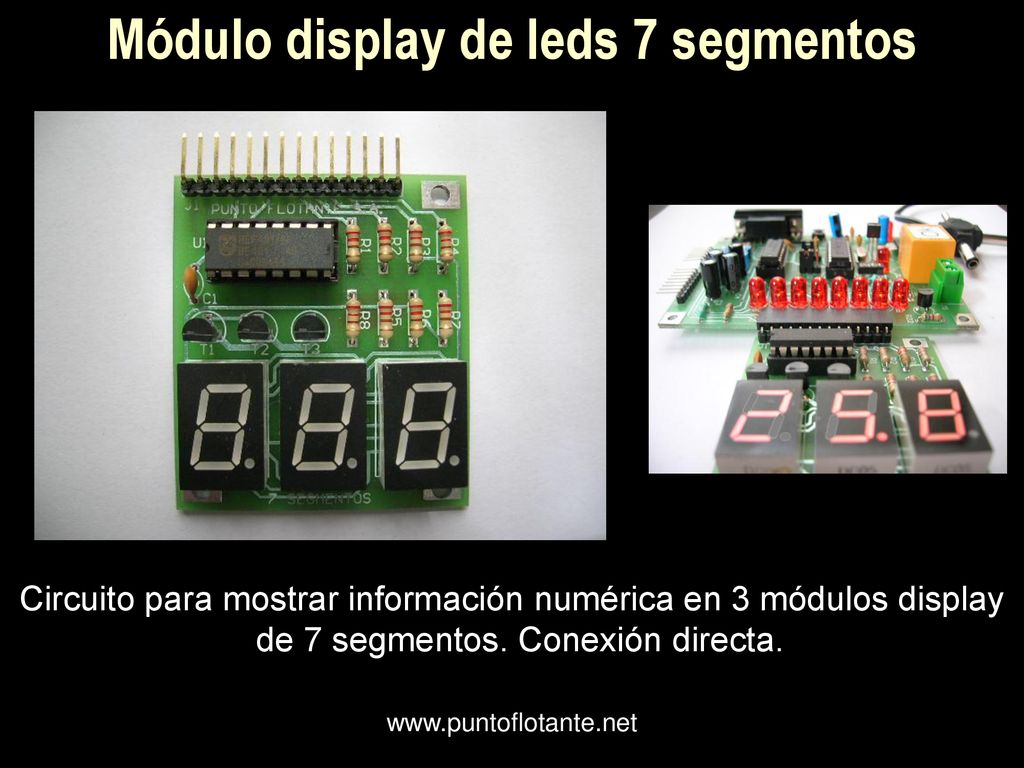

20 Módulo display de leds 7 segmentos
Circuito para mostrar información numérica en 3 módulos display de 7 segmentos. Conexión directa.

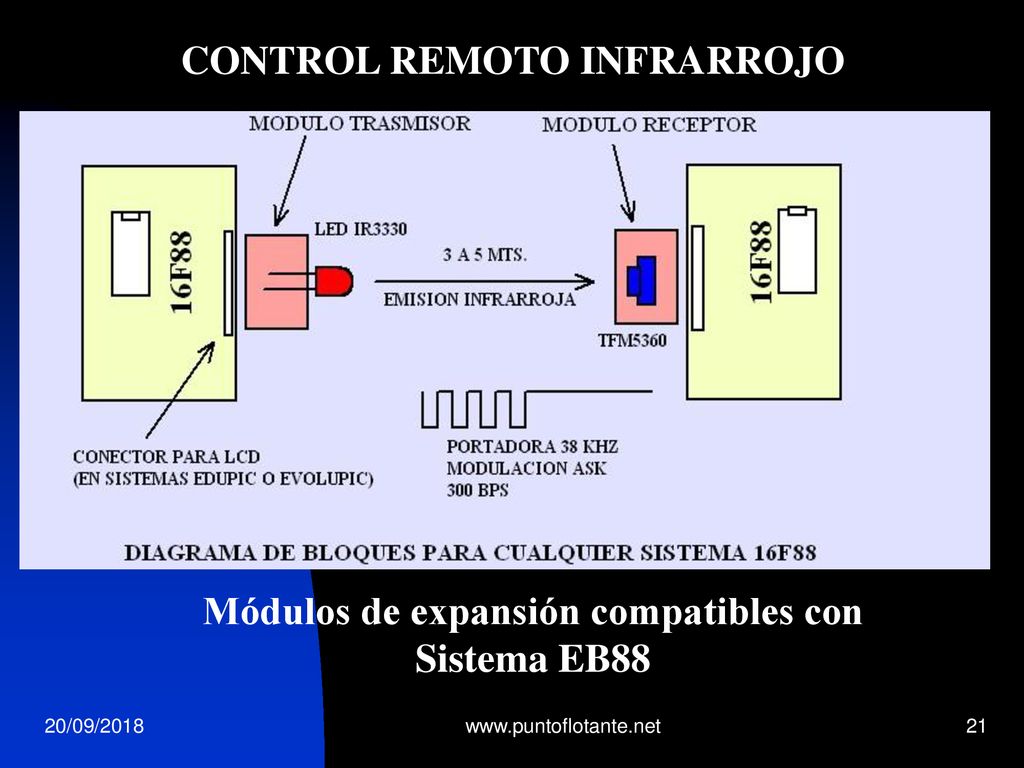

21 CONTROL REMOTO INFRARROJO Módulos de expansión compatibles con
Sistema EB88 20/09/2018

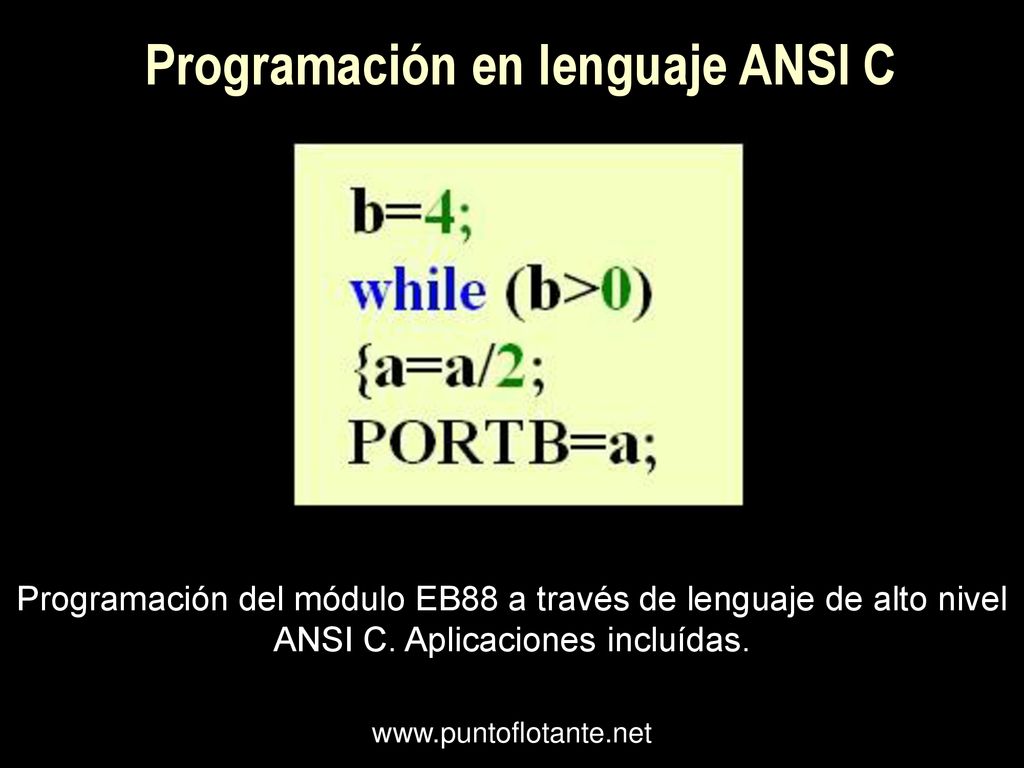

22 Programación en lenguaje ANSI C
Programación del módulo EB88 a través de lenguaje de alto nivel ANSI C. Aplicaciones incluídas.

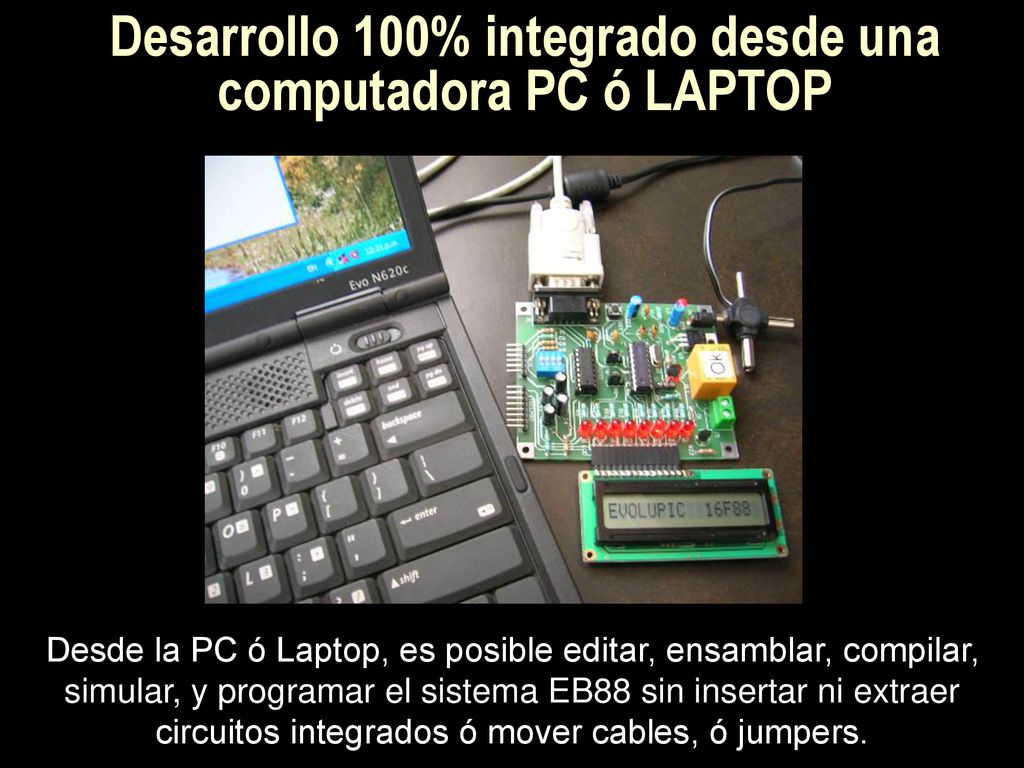

23 Desarrollo 100% integrado desde una computadora PC ó LAPTOP
Desde la PC ó Laptop, es posible editar, ensamblar, compilar, simular, y programar el sistema EB88 sin insertar ni extraer circuitos integrados ó mover cables, ó jumpers.

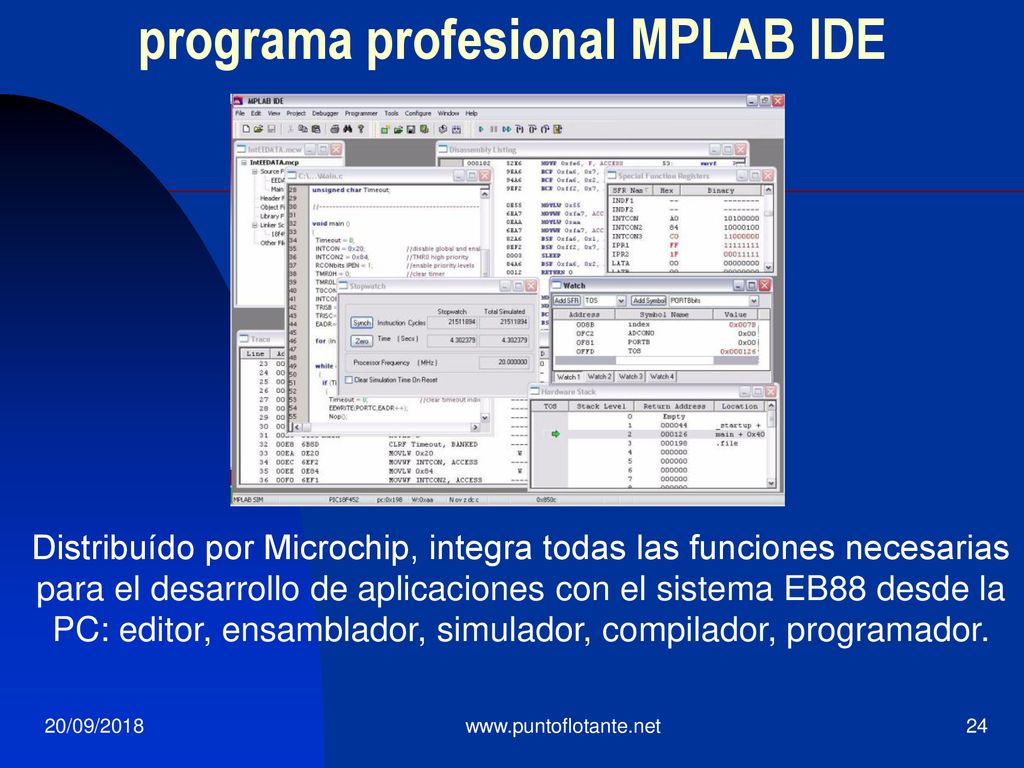

24 programa profesional MPLAB IDE
Distribuído por Microchip, integra todas las funciones necesarias para el desarrollo de aplicaciones con el sistema EB88 desde la PC: editor, ensamblador, simulador, compilador, programador. 20/09/2018
