1 GEODINÁMICA INTERNA

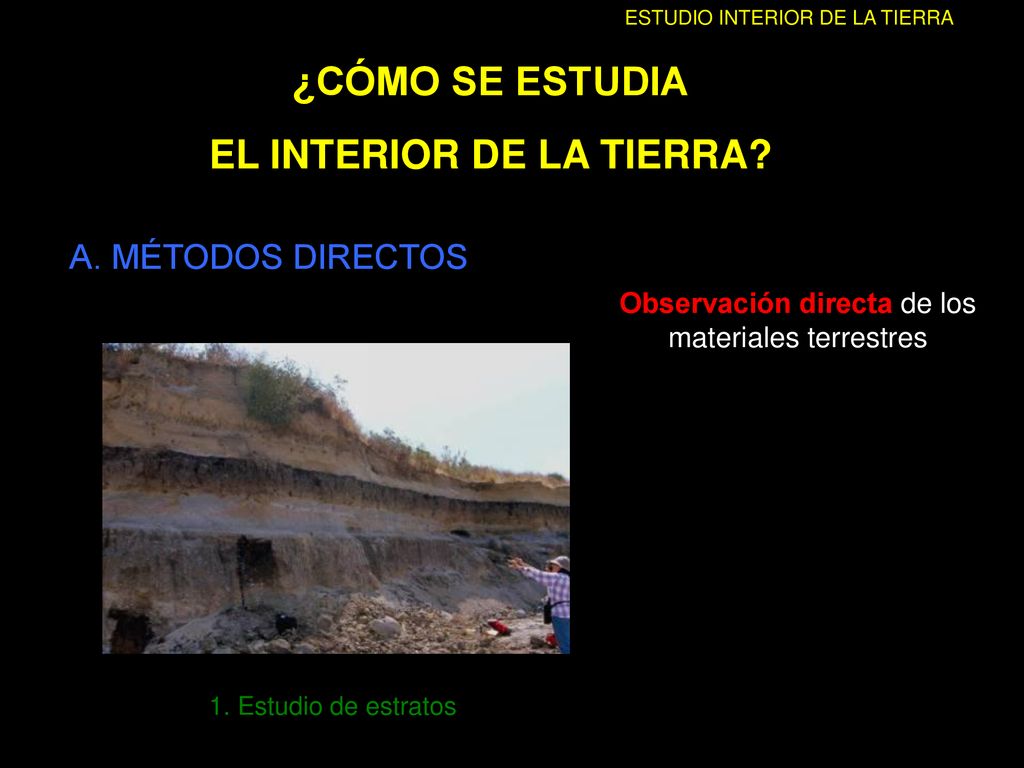

2 EL INTERIOR DE LA TIERRA?
ESTUDIO INTERIOR DE LA TIERRA ¿CÓMO SE ESTUDIA EL INTERIOR DE LA TIERRA? A. MÉTODOS DIRECTOS Observación directa de los materiales terrestres 1. Estudio de estratos

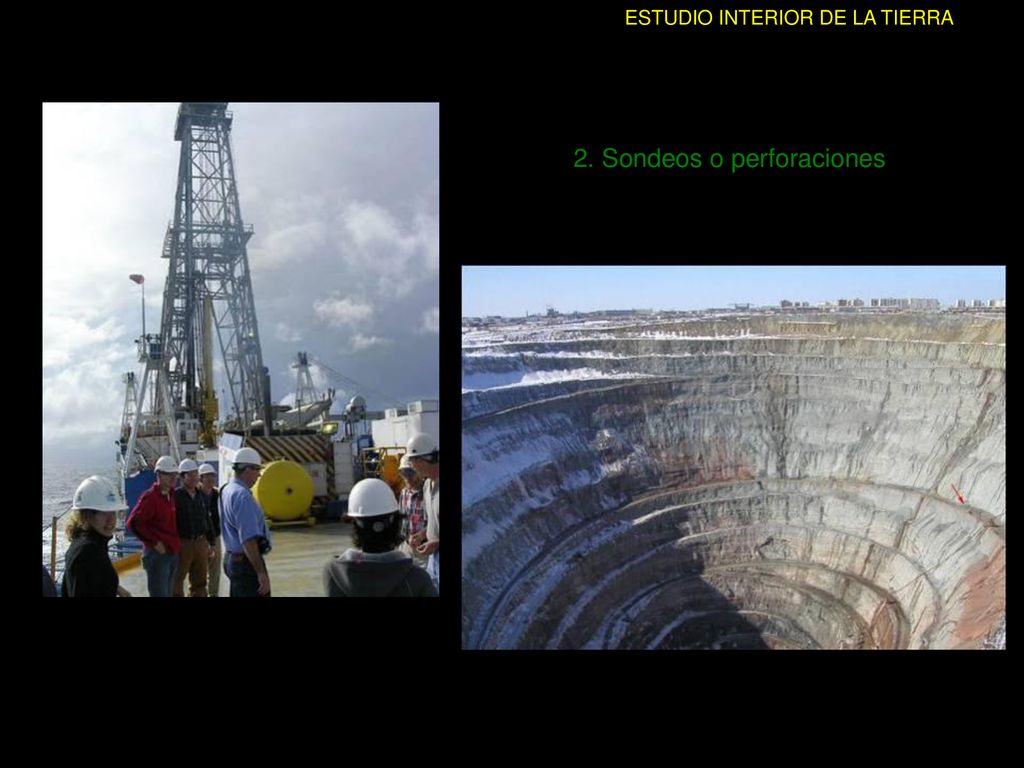

3 2. Sondeos o perforaciones
ESTUDIO INTERIOR DE LA TIERRA 2. Sondeos o perforaciones

4 1. Estudio de magmas (observación indirecta)
ESTUDIO INTERIOR DE LA TIERRA B. MÉTODOS INDIRECTOS 1. Estudio de magmas (observación indirecta) Estudio mediante la observación indirecta e interpretación de propiedades físicas y/o químicas.

5 2. Meteoritos (observación indirecta)
ESTUDIO INTERIOR DE LA TIERRA 2. Meteoritos (observación indirecta)

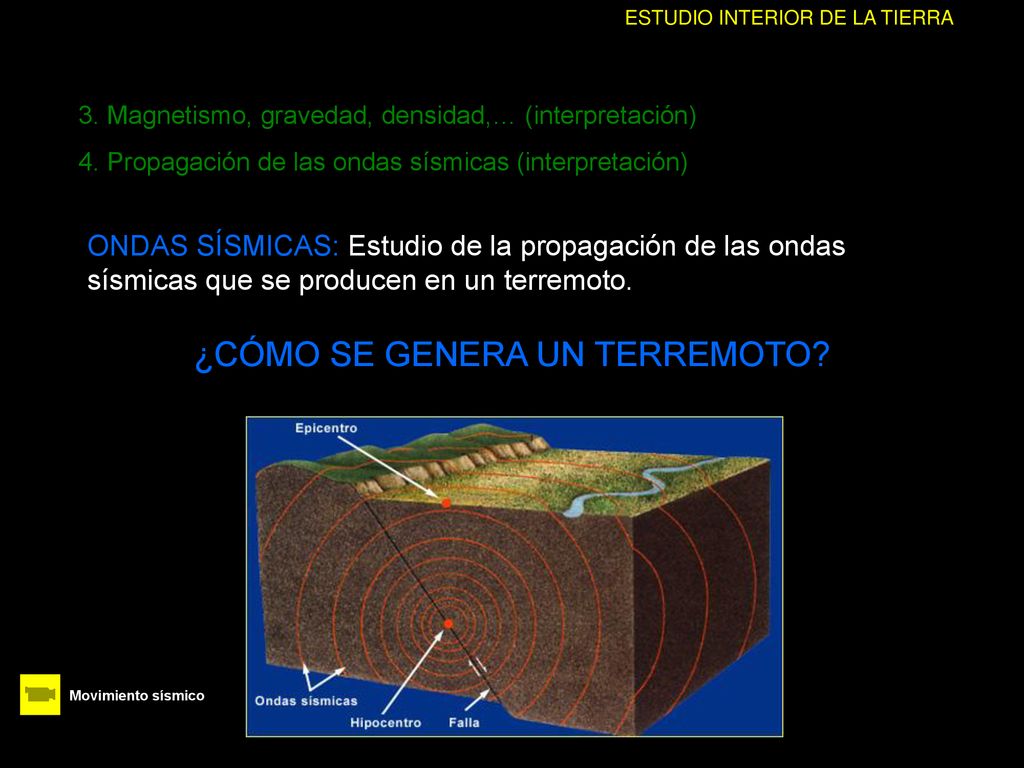

6 ¿CÓMO SE GENERA UN TERREMOTO?
ESTUDIO INTERIOR DE LA TIERRA 3. Magnetismo, gravedad, densidad,… (interpretación) 4. Propagación de las ondas sísmicas (interpretación) ONDAS SÍSMICAS: Estudio de la propagación de las ondas sísmicas que se producen en un terremoto. ¿CÓMO SE GENERA UN TERREMOTO? Movimiento sísmico

7 ESTUDIO INTERIOR DE LA TIERRA

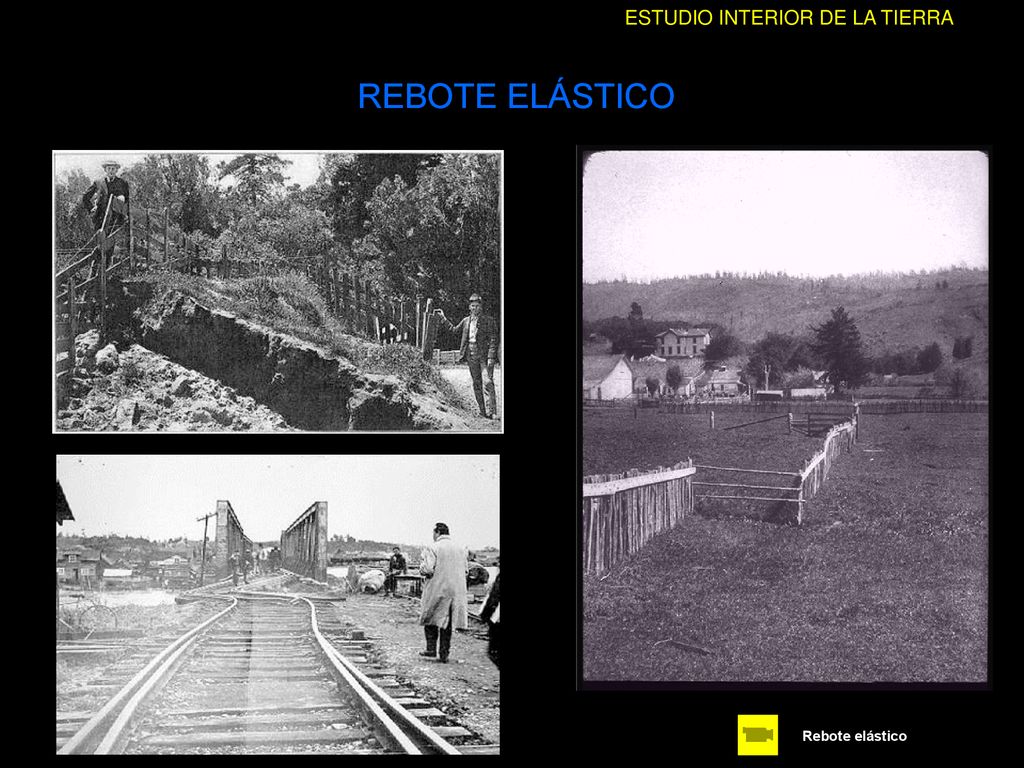

REBOTE ELÁSTICO Rebote elástico

8 ESTUDIO INTERIOR DE LA TIERRA

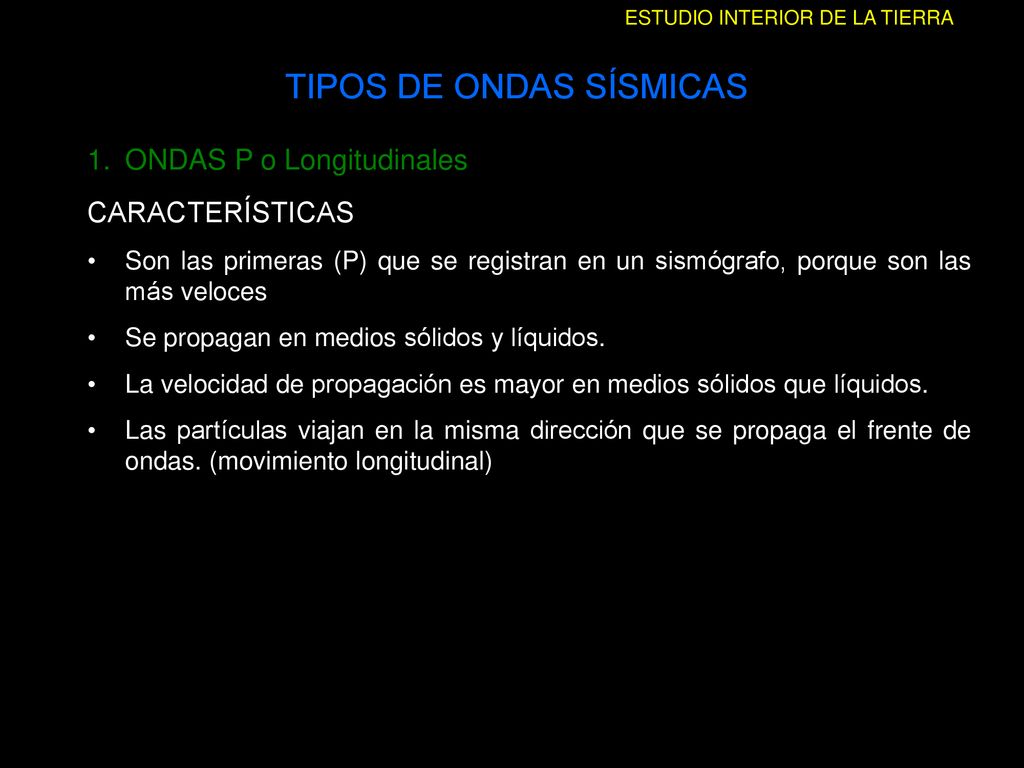

9 TIPOS DE ONDAS SÍSMICAS
ESTUDIO INTERIOR DE LA TIERRA TIPOS DE ONDAS SÍSMICAS ONDAS P o Longitudinales CARACTERÍSTICAS Son las primeras (P) que se registran en un sismógrafo, porque son las más veloces Se propagan en medios sólidos y líquidos. La velocidad de propagación es mayor en medios sólidos que líquidos. Las partículas viajan en la misma dirección que se propaga el frente de ondas. (movimiento longitudinal)

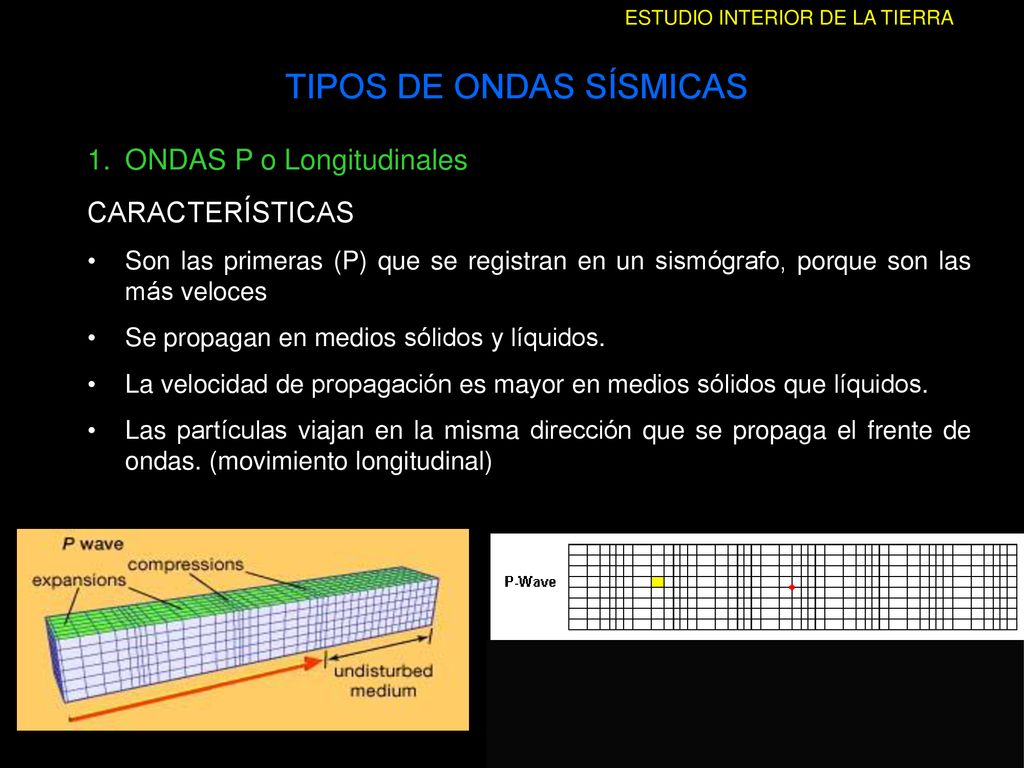

10 TIPOS DE ONDAS SÍSMICAS
ESTUDIO INTERIOR DE LA TIERRA TIPOS DE ONDAS SÍSMICAS ONDAS P o Longitudinales CARACTERÍSTICAS Son las primeras (P) que se registran en un sismógrafo, porque son las más veloces Se propagan en medios sólidos y líquidos. La velocidad de propagación es mayor en medios sólidos que líquidos. Las partículas viajan en la misma dirección que se propaga el frente de ondas. (movimiento longitudinal)

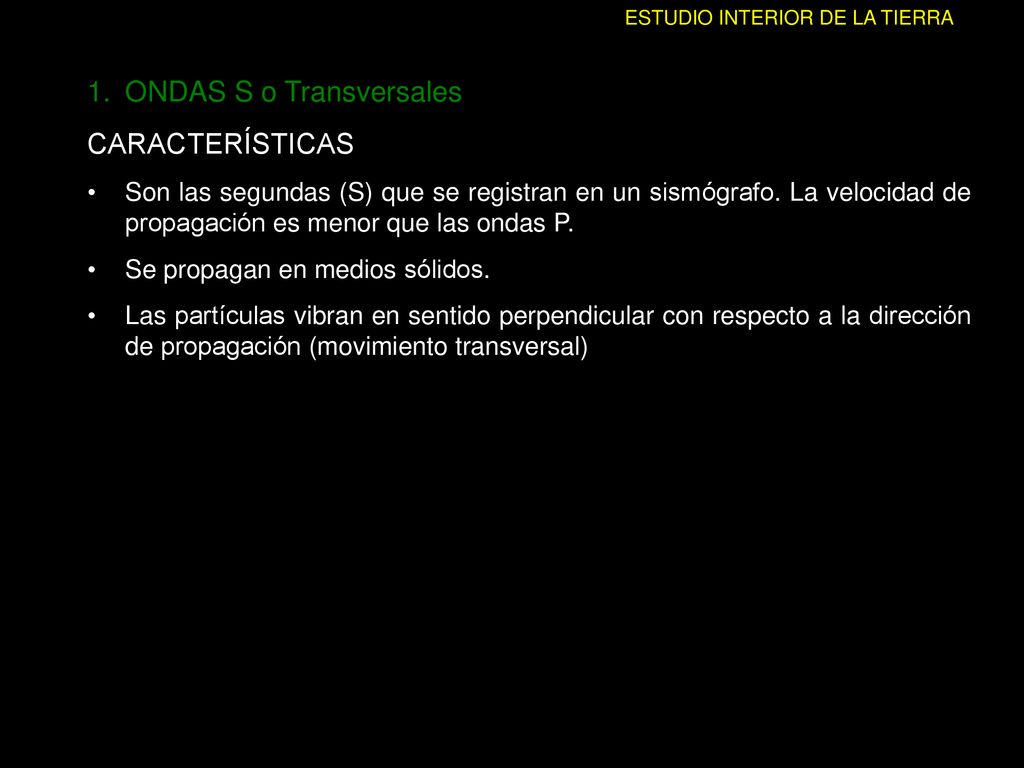

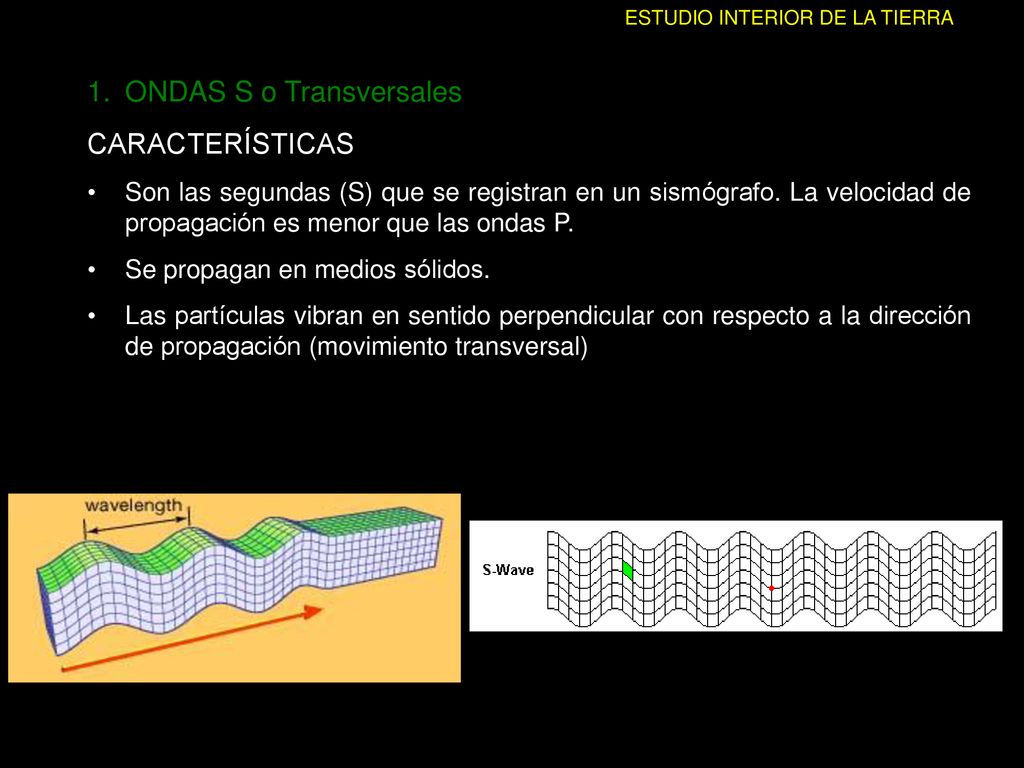

11 ONDAS S o Transversales CARACTERÍSTICAS
ESTUDIO INTERIOR DE LA TIERRA ONDAS S o Transversales CARACTERÍSTICAS Son las segundas (S) que se registran en un sismógrafo. La velocidad de propagación es menor que las ondas P. Se propagan en medios sólidos. Las partículas vibran en sentido perpendicular con respecto a la dirección de propagación (movimiento transversal)

12 ONDAS S o Transversales CARACTERÍSTICAS
ESTUDIO INTERIOR DE LA TIERRA ONDAS S o Transversales CARACTERÍSTICAS Son las segundas (S) que se registran en un sismógrafo. La velocidad de propagación es menor que las ondas P. Se propagan en medios sólidos. Las partículas vibran en sentido perpendicular con respecto a la dirección de propagación (movimiento transversal)

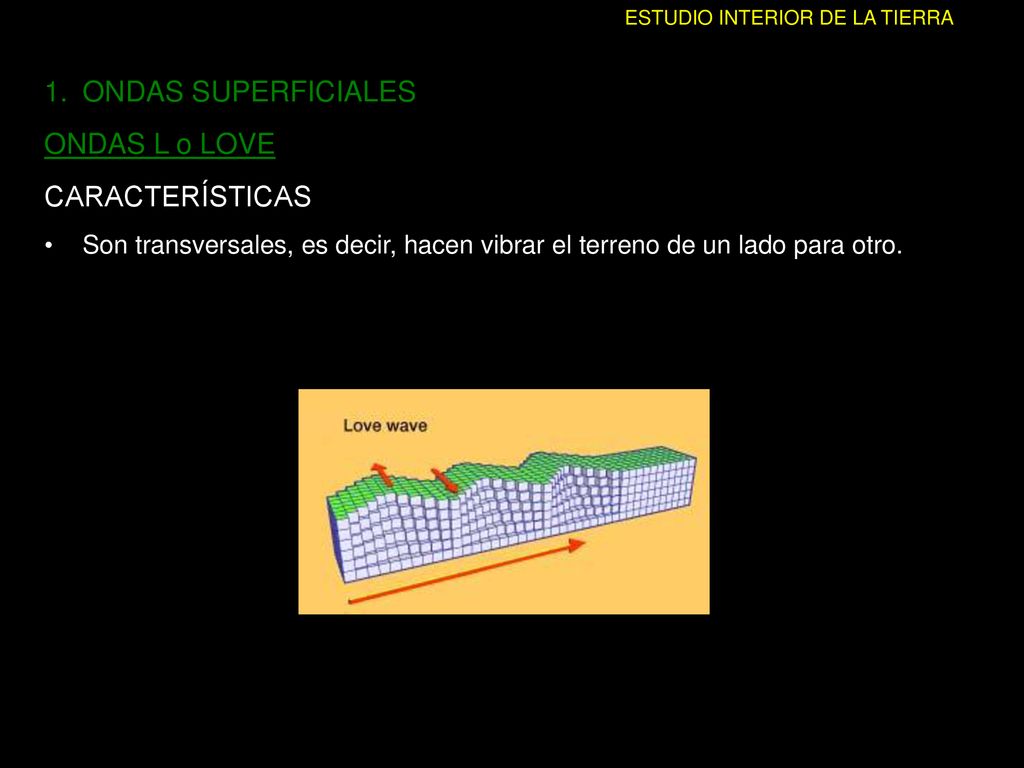

13 ONDAS SUPERFICIALES ONDAS L o LOVE CARACTERÍSTICAS
ESTUDIO INTERIOR DE LA TIERRA ONDAS SUPERFICIALES ONDAS L o LOVE CARACTERÍSTICAS Son transversales, es decir, hacen vibrar el terreno de un lado para otro.

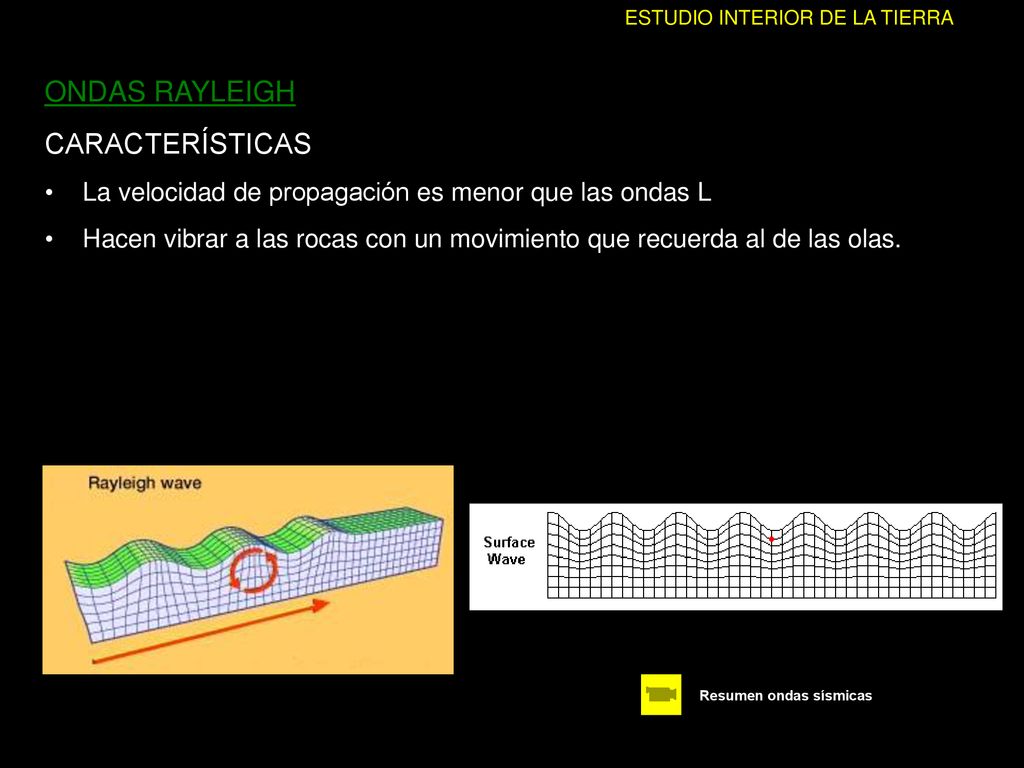

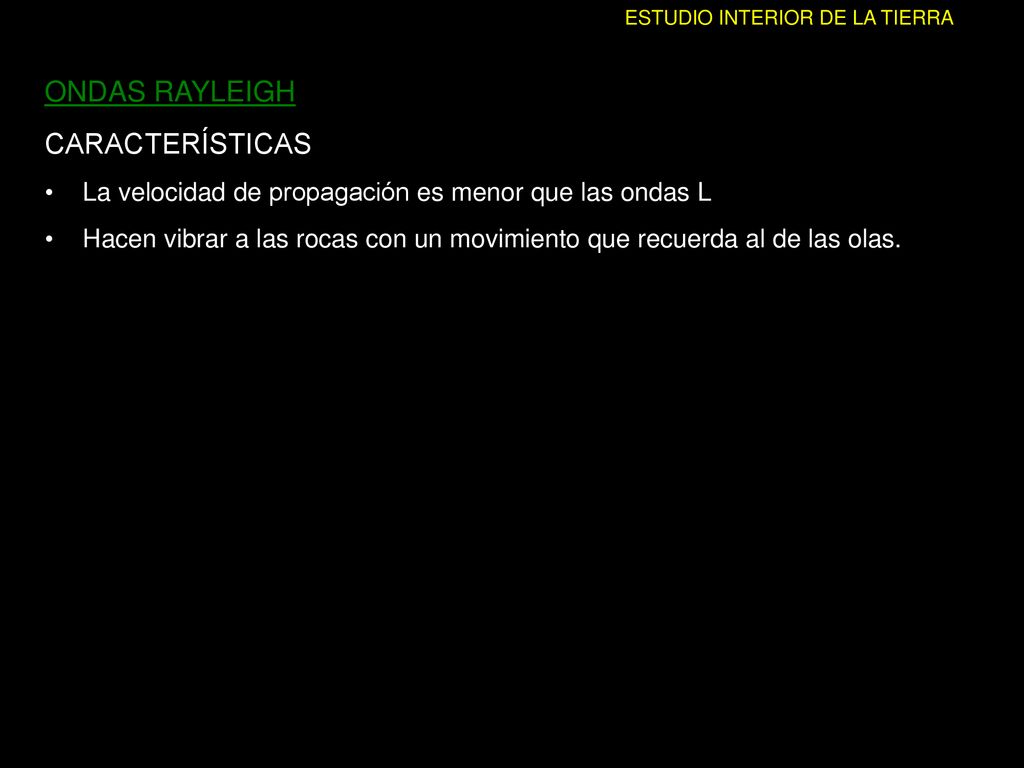

14 ONDAS RAYLEIGH CARACTERÍSTICAS
ESTUDIO INTERIOR DE LA TIERRA ONDAS RAYLEIGH CARACTERÍSTICAS La velocidad de propagación es menor que las ondas L Hacen vibrar a las rocas con un movimiento que recuerda al de las olas.

15 Resumen ondas sísmicas
ESTUDIO INTERIOR DE LA TIERRA ONDAS RAYLEIGH CARACTERÍSTICAS La velocidad de propagación es menor que las ondas L Hacen vibrar a las rocas con un movimiento que recuerda al de las olas. Resumen ondas sísmicas

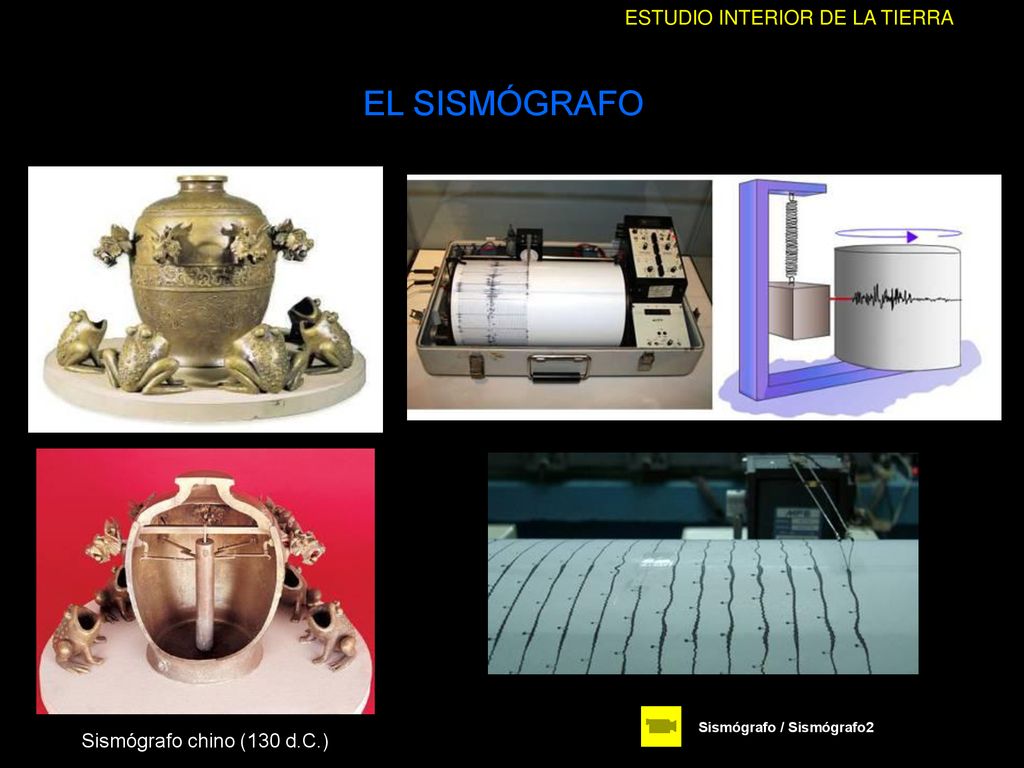

16 Sismógrafo / Sismógrafo2
ESTUDIO INTERIOR DE LA TIERRA EL SISMÓGRAFO Sismógrafo chino (130 d.C.) Sismógrafo / Sismógrafo2

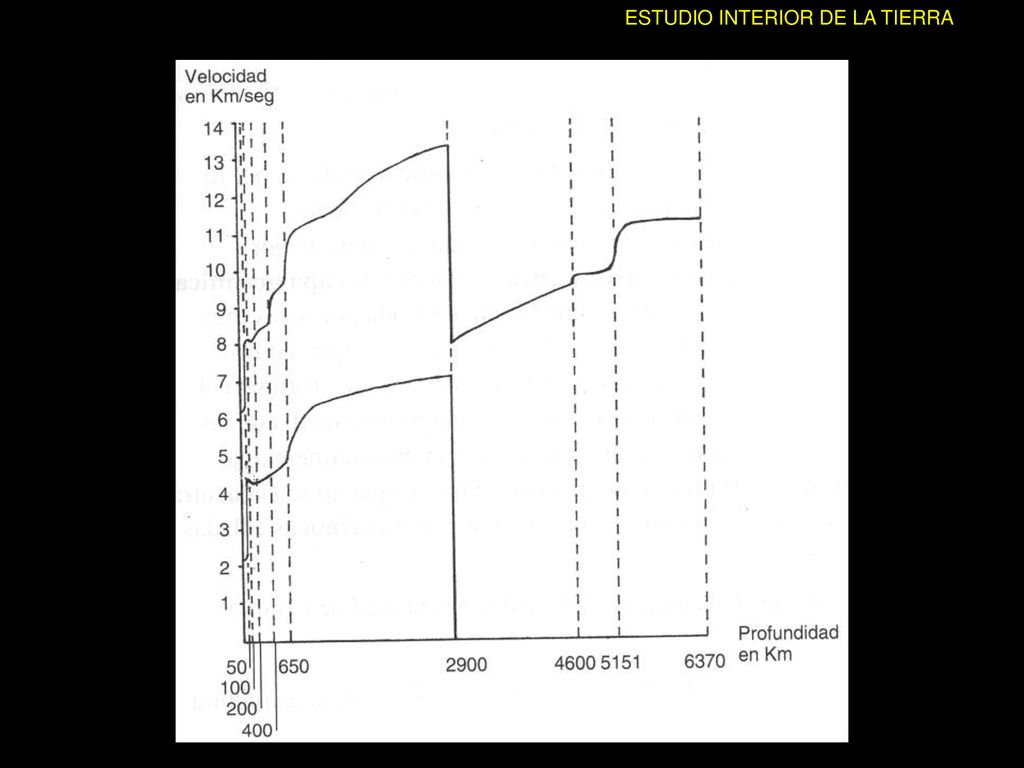

17 ESTUDIO INTERIOR DE LA TIERRA

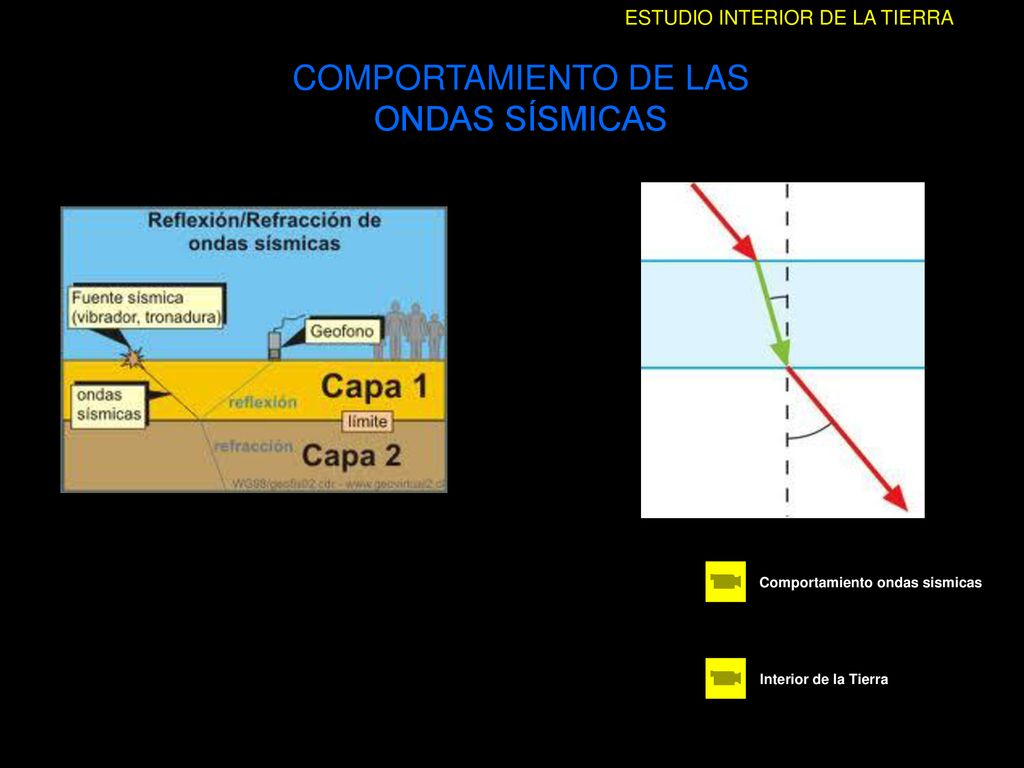

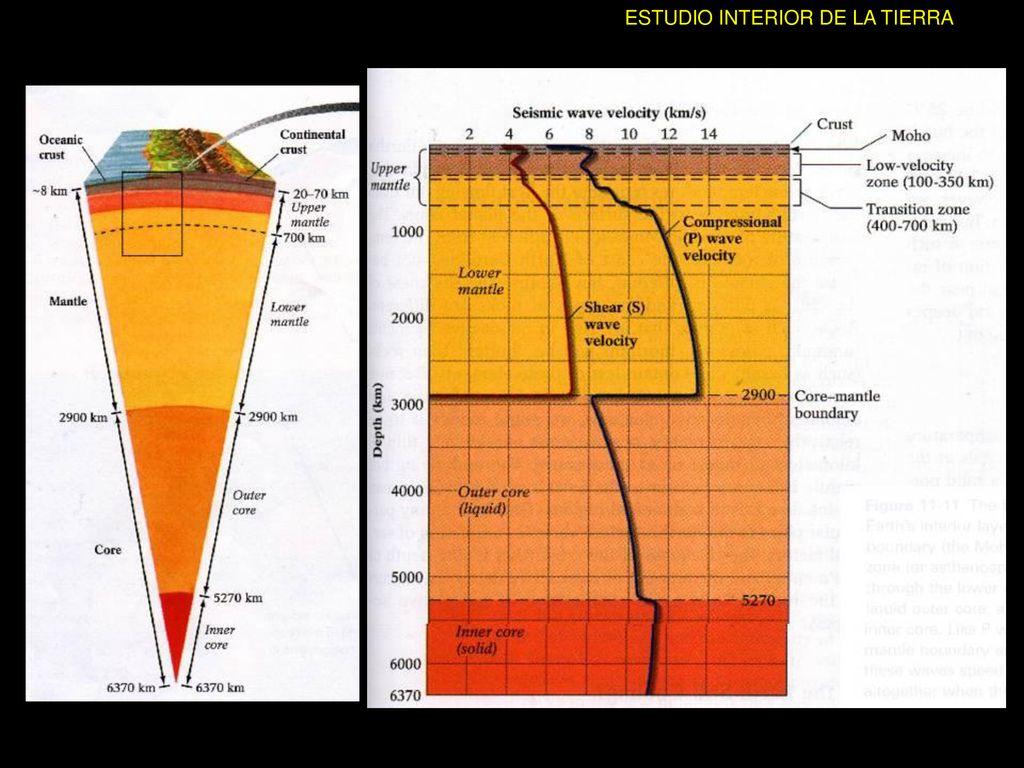

18 Comportamiento ondas sismicas

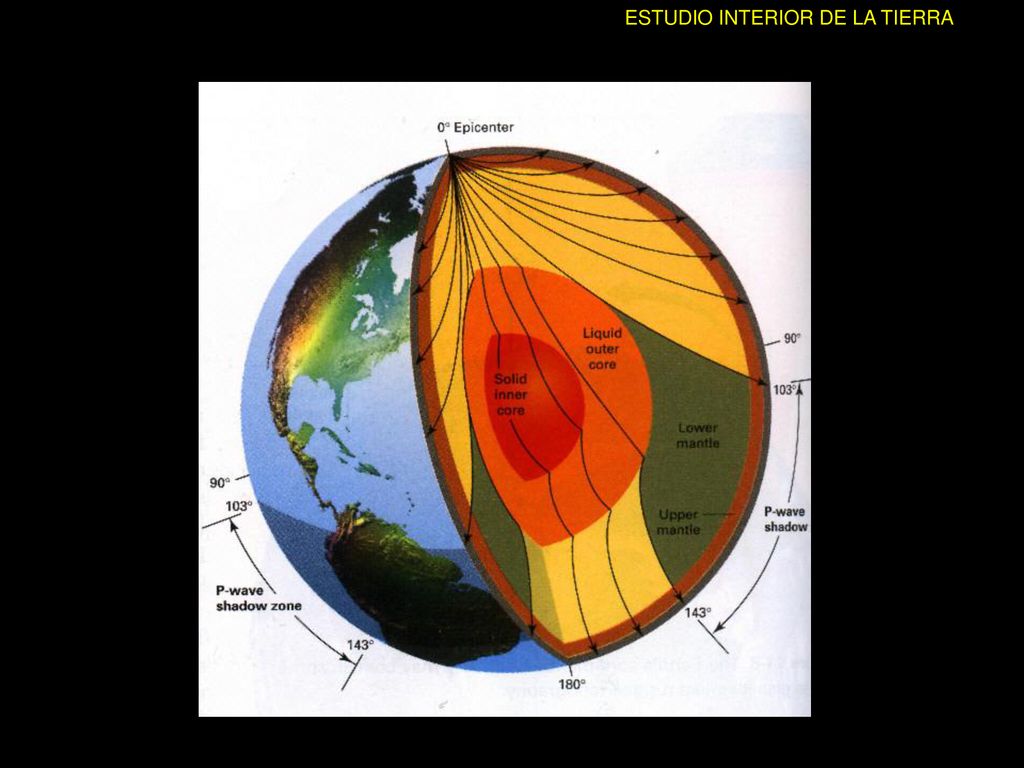

ESTUDIO INTERIOR DE LA TIERRA COMPORTAMIENTO DE LAS ONDAS SÍSMICAS Comportamiento ondas sismicas Interior de la Tierra

19 ESTUDIO INTERIOR DE LA TIERRA

20 ESTUDIO INTERIOR DE LA TIERRA

21 ESTUDIO INTERIOR DE LA TIERRA

22 ESTUDIO INTERIOR DE LA TIERRA

23 ESTUDIO INTERIOR DE LA TIERRA

24 ESTUDIO INTERIOR DE LA TIERRA

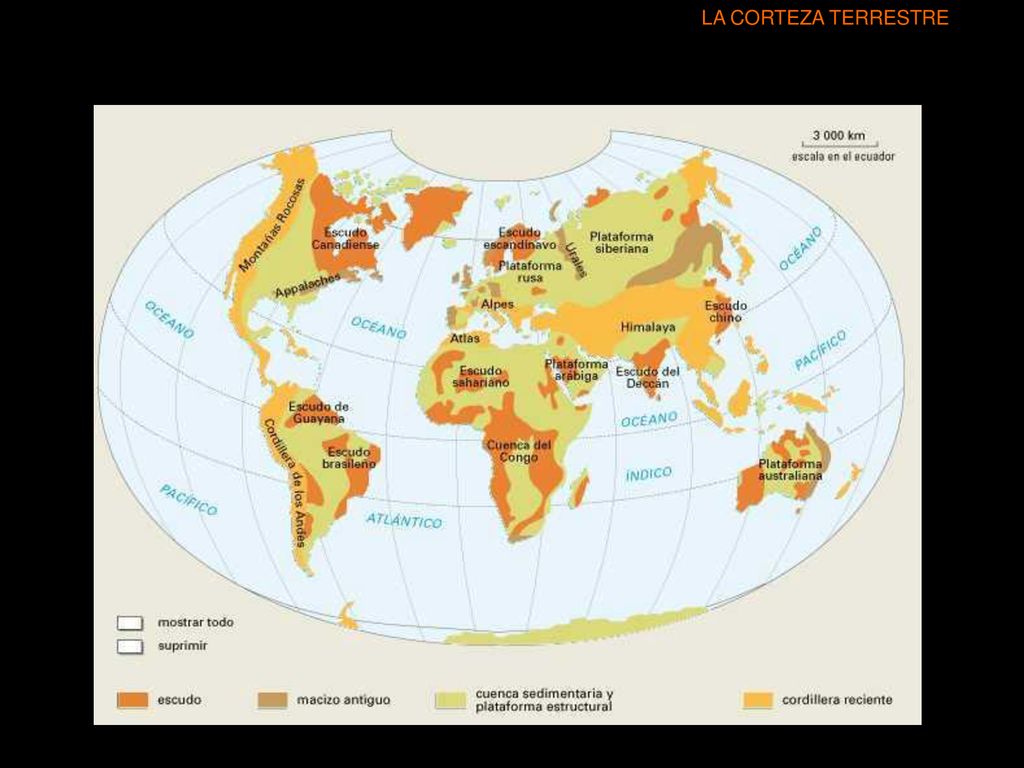

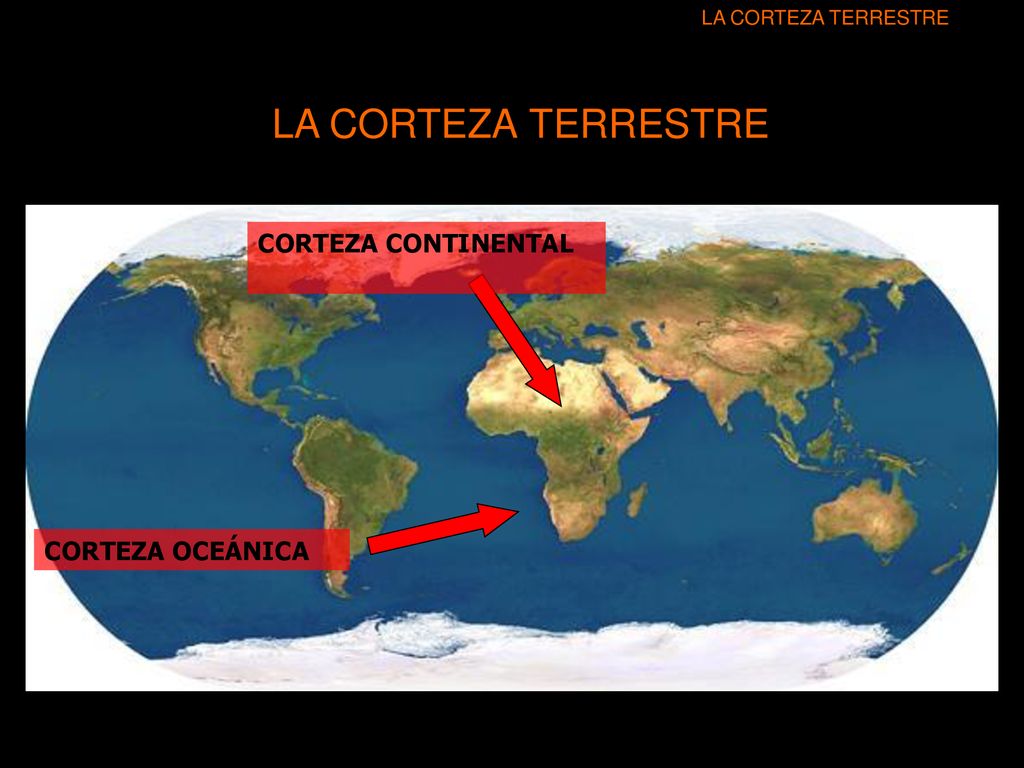

25 LA CORTEZA TERRESTRE CORTEZA CONTINENTAL CORTEZA OCEÁNICA

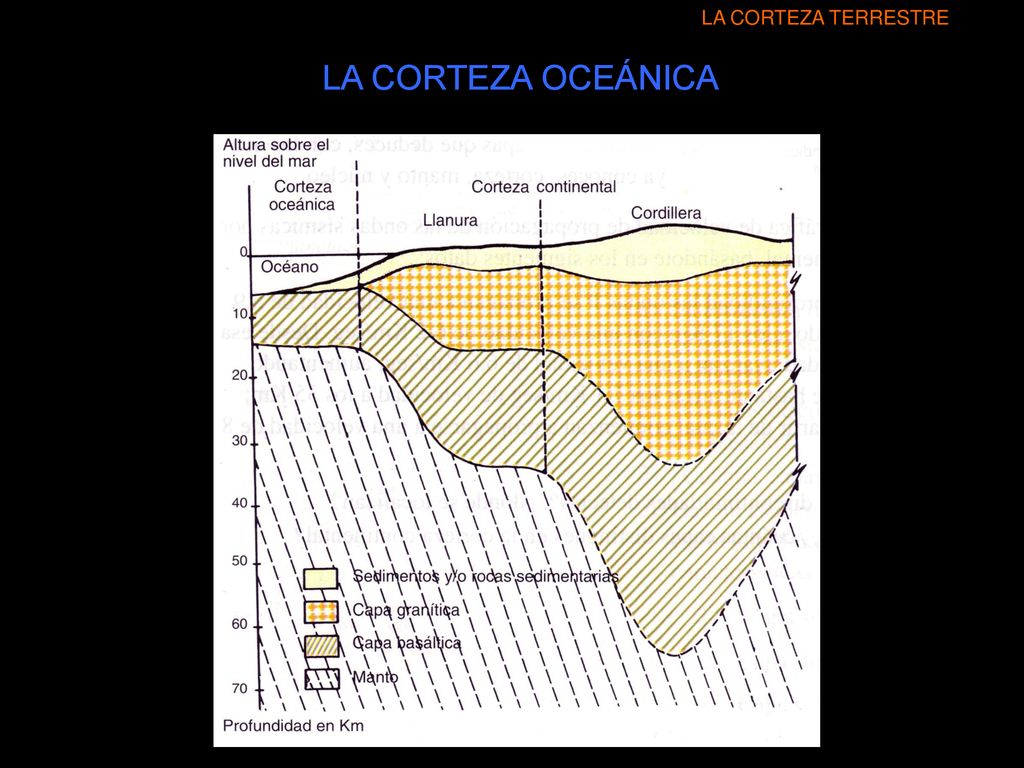

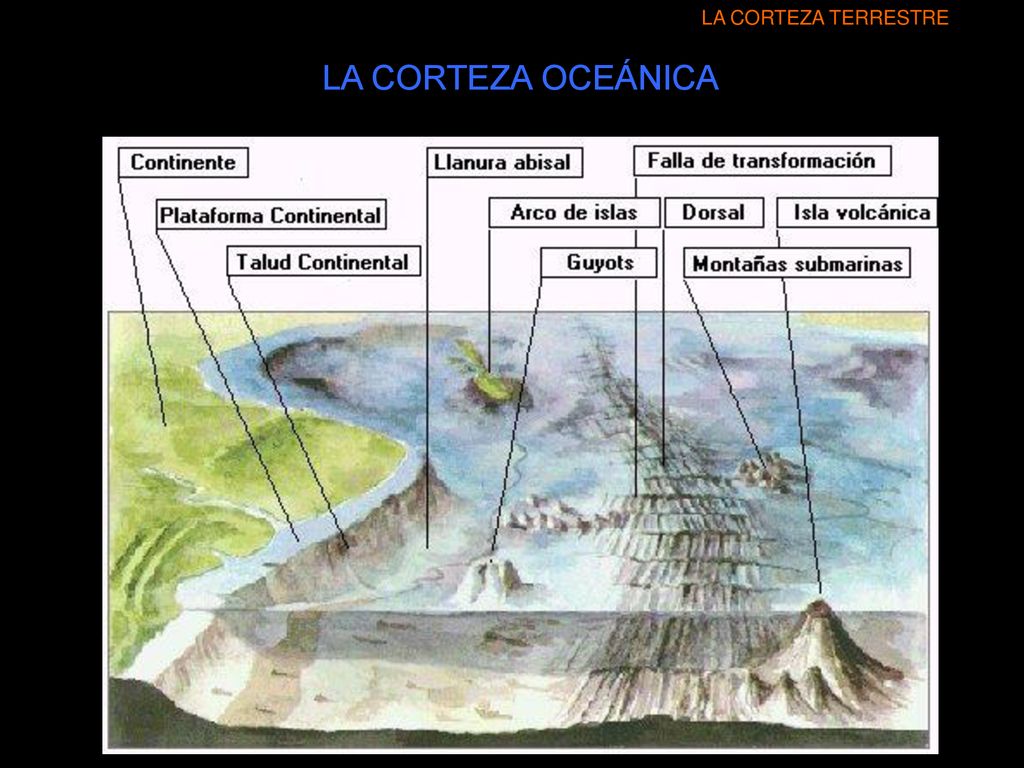

26 LA CORTEZA TERRESTRE LA CORTEZA OCEÁNICA

27 LA CORTEZA TERRESTRE LA CORTEZA OCEÁNICA

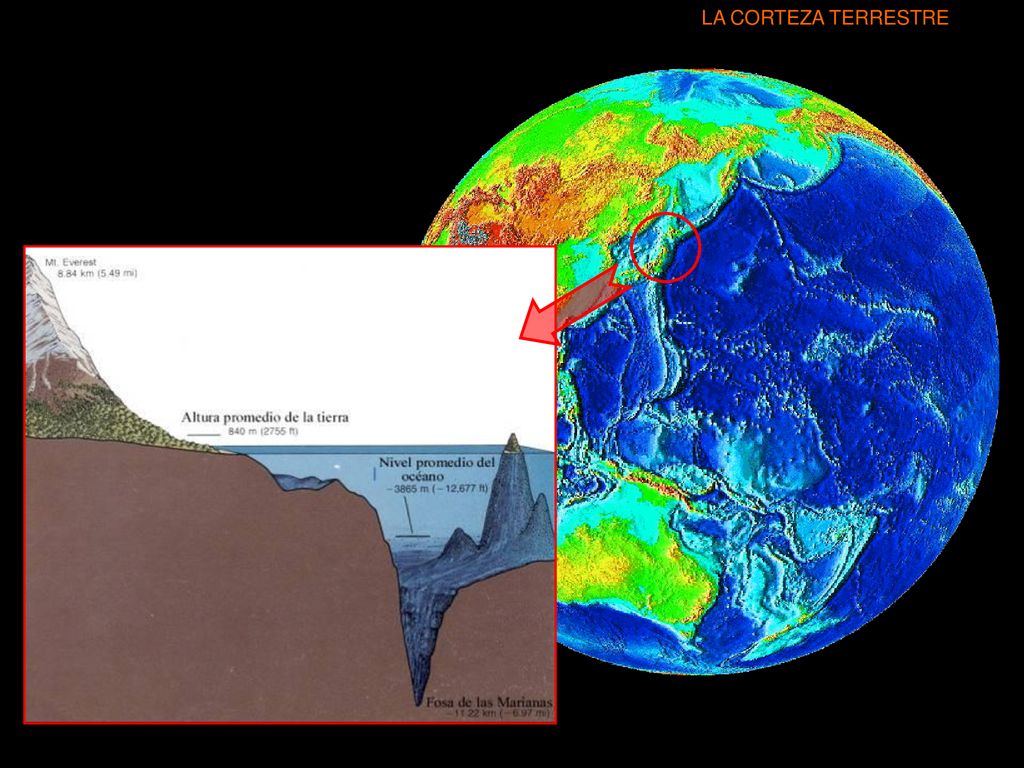

28 LA CORTEZA TERRESTRE

29 LA CORTEZA TERRESTRE

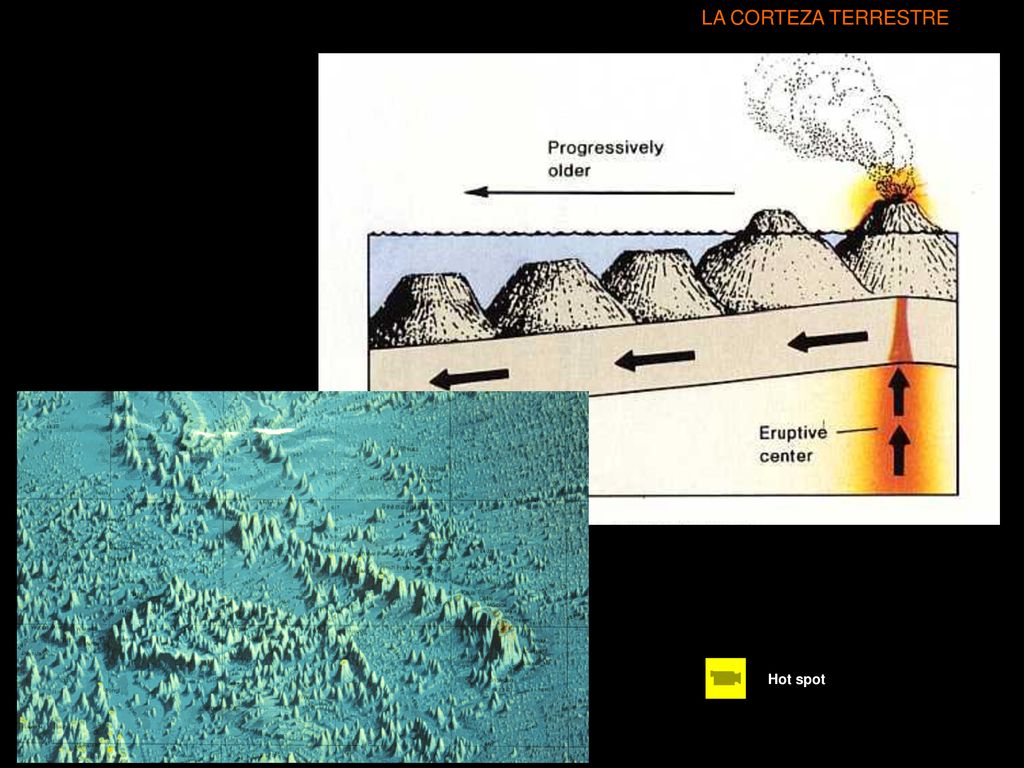

30 LA CORTEZA TERRESTRE Hot spot

31 LA CORTEZA CONTINENTAL
LA CORTEZA TERRESTRE LA CORTEZA CONTINENTAL

32 LA CORTEZA TERRESTRE

33 LA CORTEZA TERRESTRE

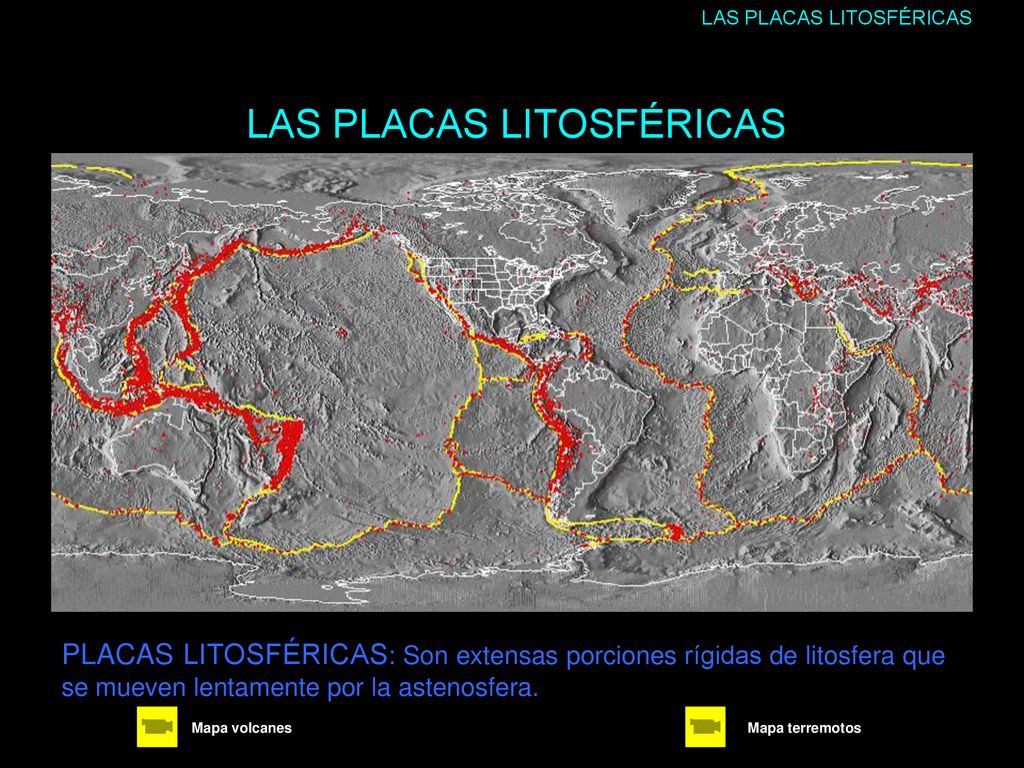

34 LAS PLACAS LITOSFÉRICAS
PLACAS LITOSFÉRICAS: Son extensas porciones rígidas de litosfera que se mueven lentamente por la astenosfera. Mapa volcanes Mapa terremotos

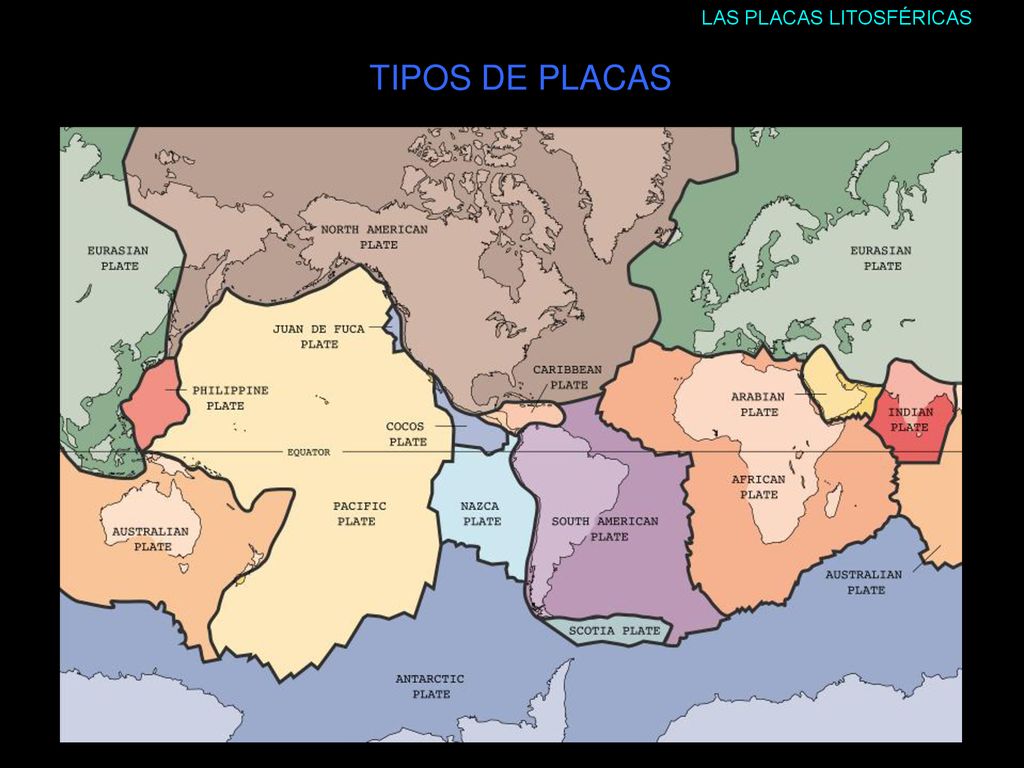

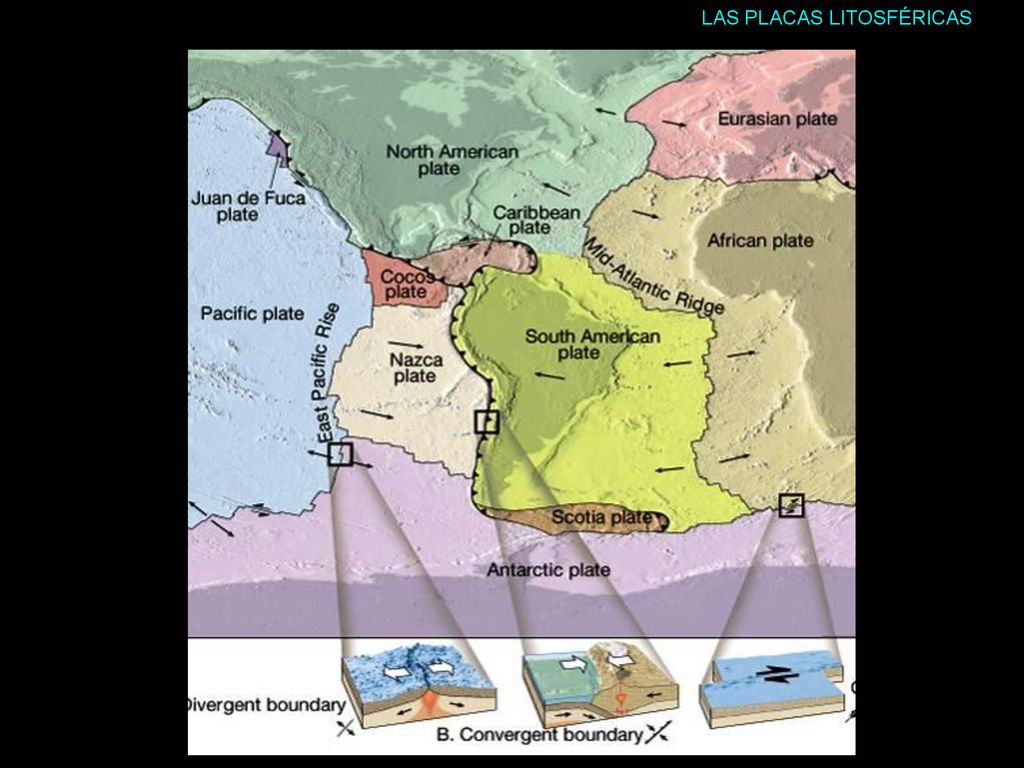

35 LAS PLACAS LITOSFÉRICAS
TIPOS DE PLACAS

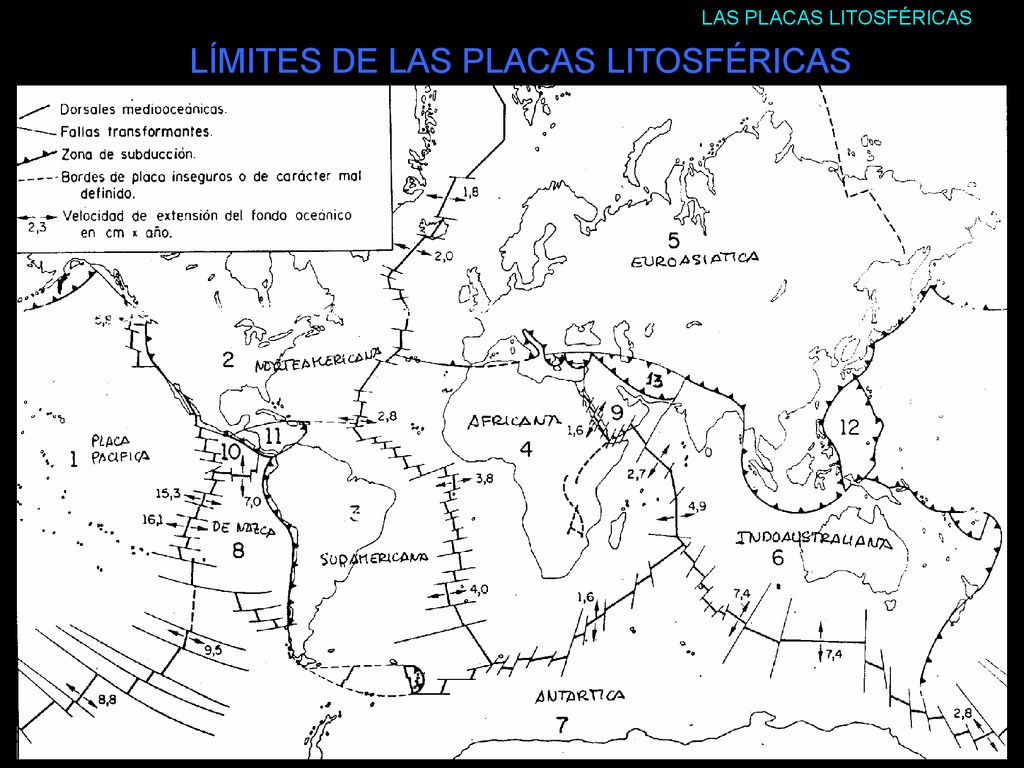

36 LÍMITES DE LAS PLACAS LITOSFÉRICAS

37 LAS PLACAS LITOSFÉRICAS

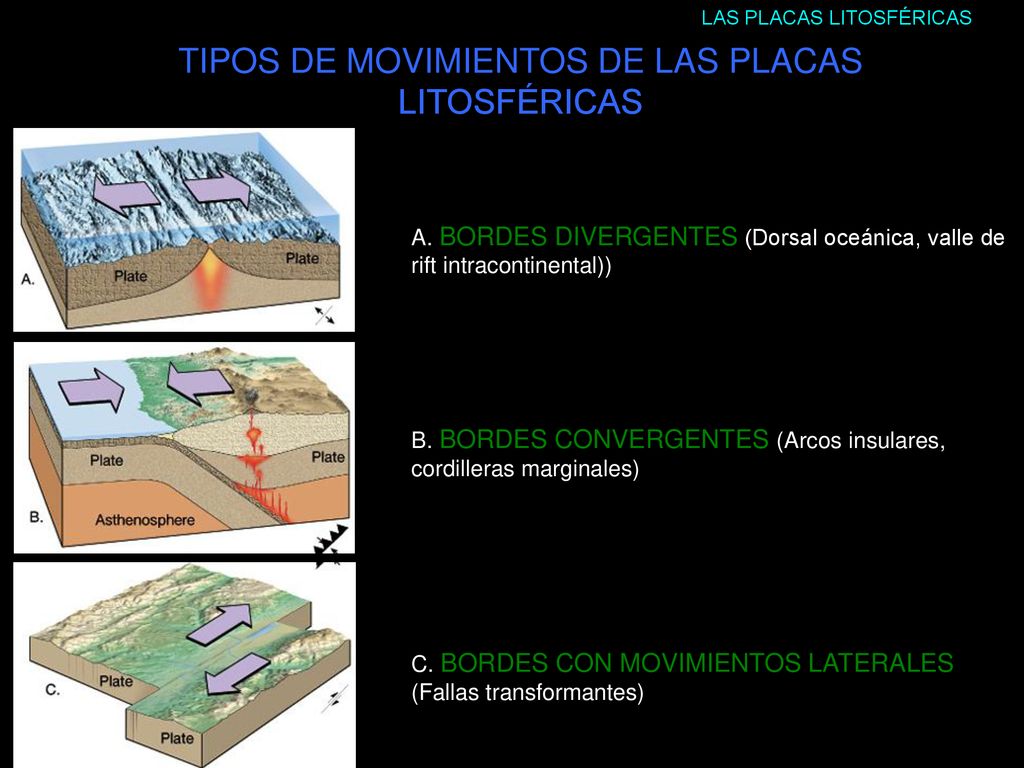

38 TIPOS DE MOVIMIENTOS DE LAS PLACAS LITOSFÉRICAS
A. BORDES DIVERGENTES (Dorsal oceánica, valle de rift intracontinental)) B. BORDES CONVERGENTES (Arcos insulares, cordilleras marginales) C. BORDES CON MOVIMIENTOS LATERALES (Fallas transformantes)

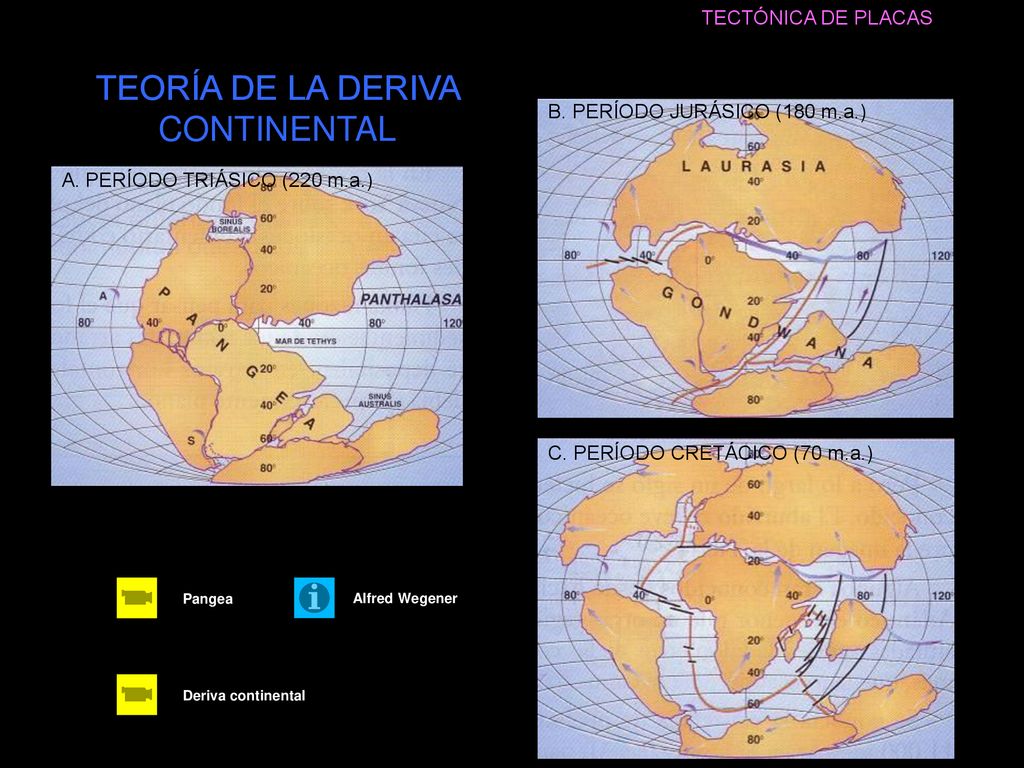

39 TEORÍA DE LA DERIVA CONTINENTAL
TECTÓNICA DE PLACAS TEORÍA DE LA DERIVA CONTINENTAL B. PERÍODO JURÁSICO (180 m.a.) A. PERÍODO TRIÁSICO (220 m.a.) C. PERÍODO CRETÁCICO (70 m.a.) Pangea Alfred Wegener Deriva continental

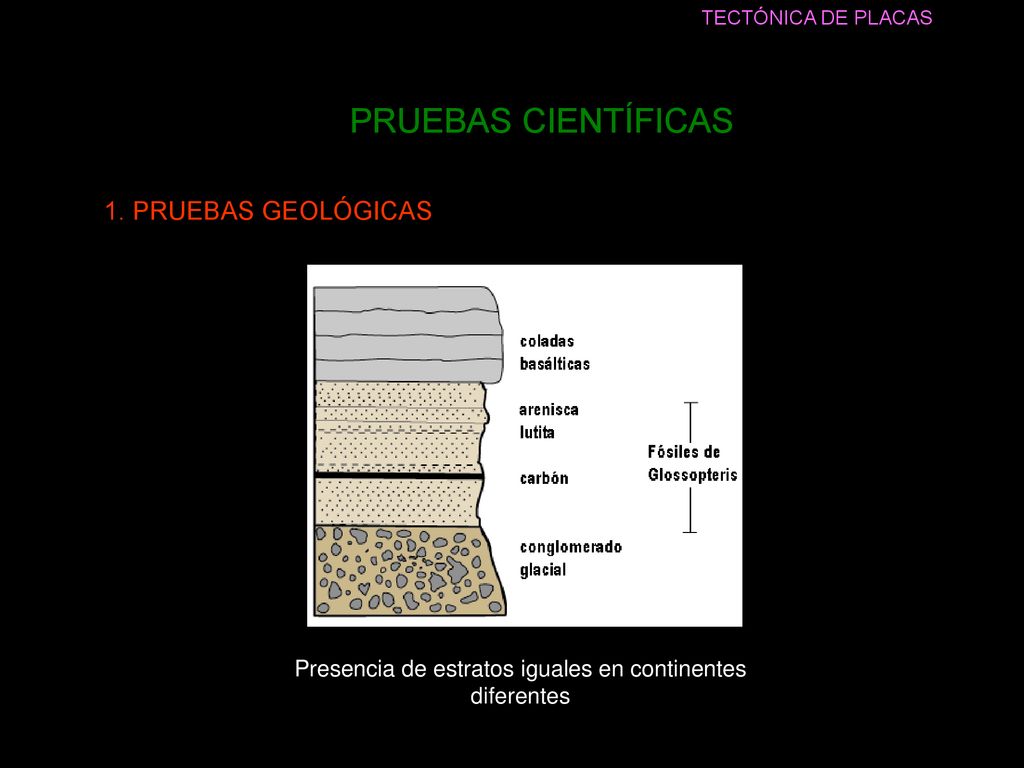

40 Presencia de estratos iguales en continentes diferentes
TECTÓNICA DE PLACAS PRUEBAS CIENTÍFICAS 1. PRUEBAS GEOLÓGICAS Presencia de estratos iguales en continentes diferentes

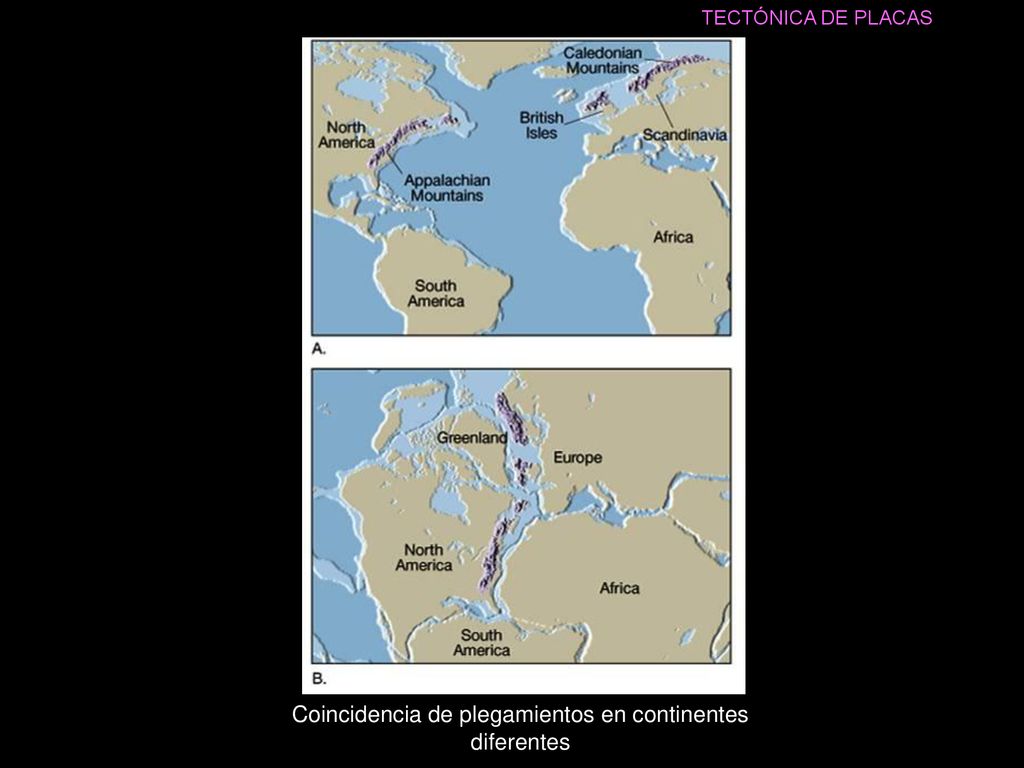

41 Coincidencia de plegamientos en continentes diferentes
TECTÓNICA DE PLACAS Coincidencia de plegamientos en continentes diferentes

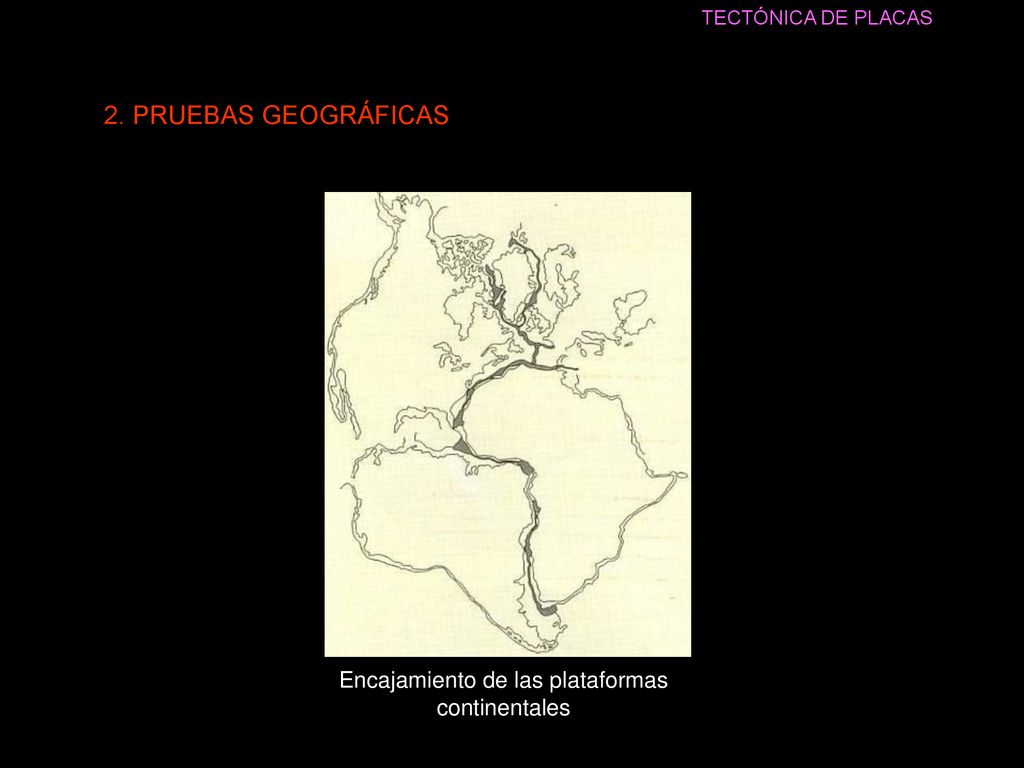

42 Encajamiento de las plataformas continentales
TECTÓNICA DE PLACAS 2. PRUEBAS GEOGRÁFICAS Encajamiento de las plataformas continentales

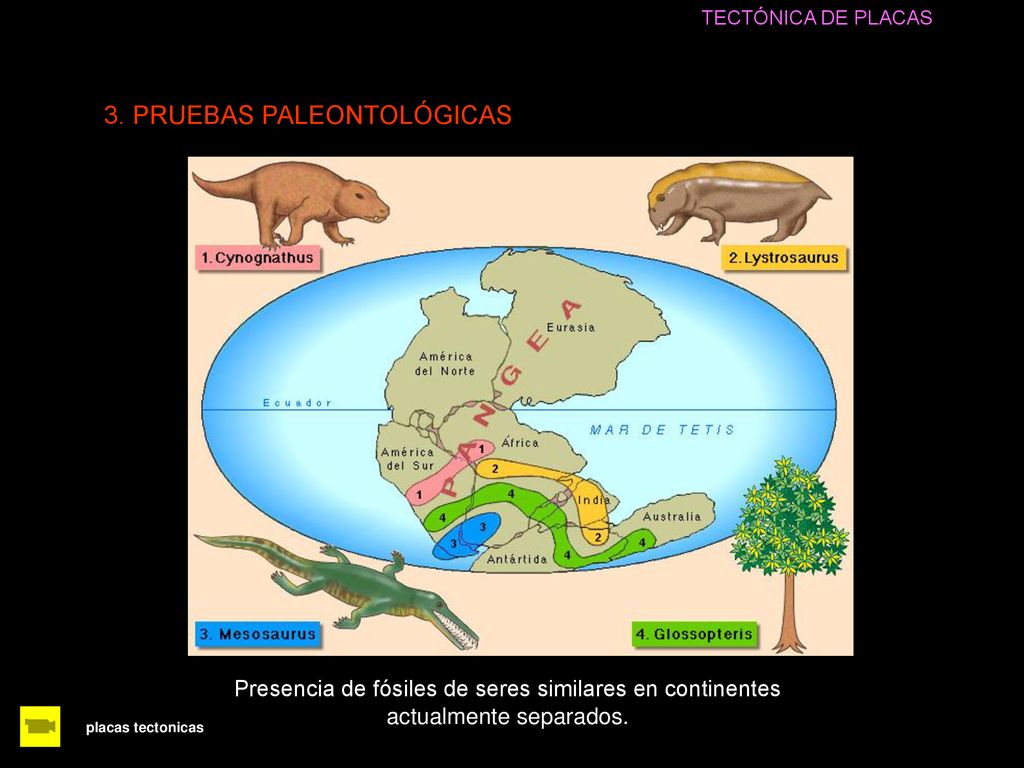

43 3. PRUEBAS PALEONTOLÓGICAS
TECTÓNICA DE PLACAS 3. PRUEBAS PALEONTOLÓGICAS Presencia de fósiles de seres similares en continentes actualmente separados. placas tectonicas

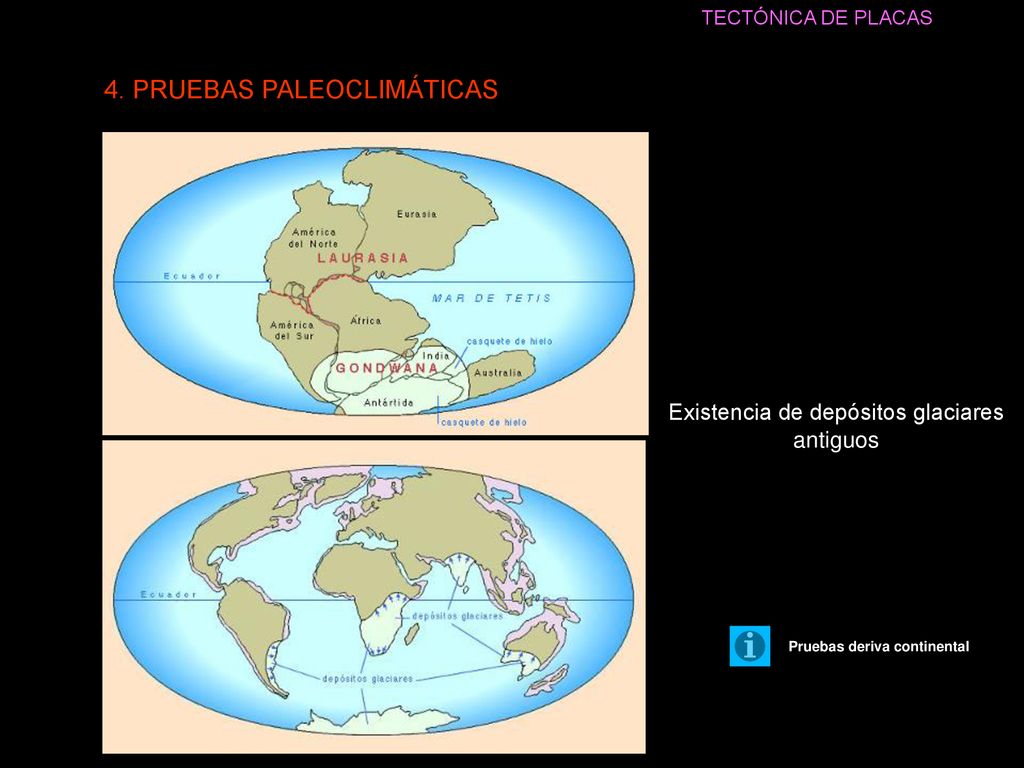

44 Existencia de depósitos glaciares antiguos
TECTÓNICA DE PLACAS 4. PRUEBAS PALEOCLIMÁTICAS Existencia de depósitos glaciares antiguos Pruebas deriva continental

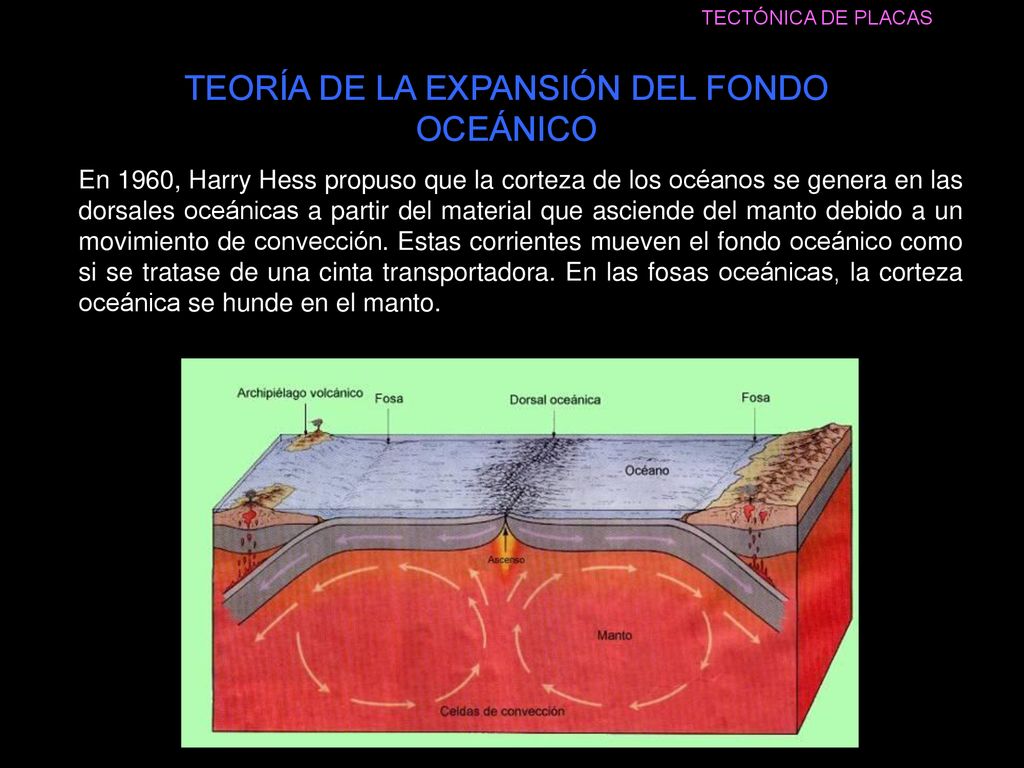

45 TEORÍA DE LA EXPANSIÓN DEL FONDO OCEÁNICO
TECTÓNICA DE PLACAS TEORÍA DE LA EXPANSIÓN DEL FONDO OCEÁNICO En 1960, Harry Hess propuso que la corteza de los océanos se genera en las dorsales oceánicas a partir del material que asciende del manto debido a un movimiento de convección. Estas corrientes mueven el fondo oceánico como si se tratase de una cinta transportadora. En las fosas oceánicas, la corteza oceánica se hunde en el manto.

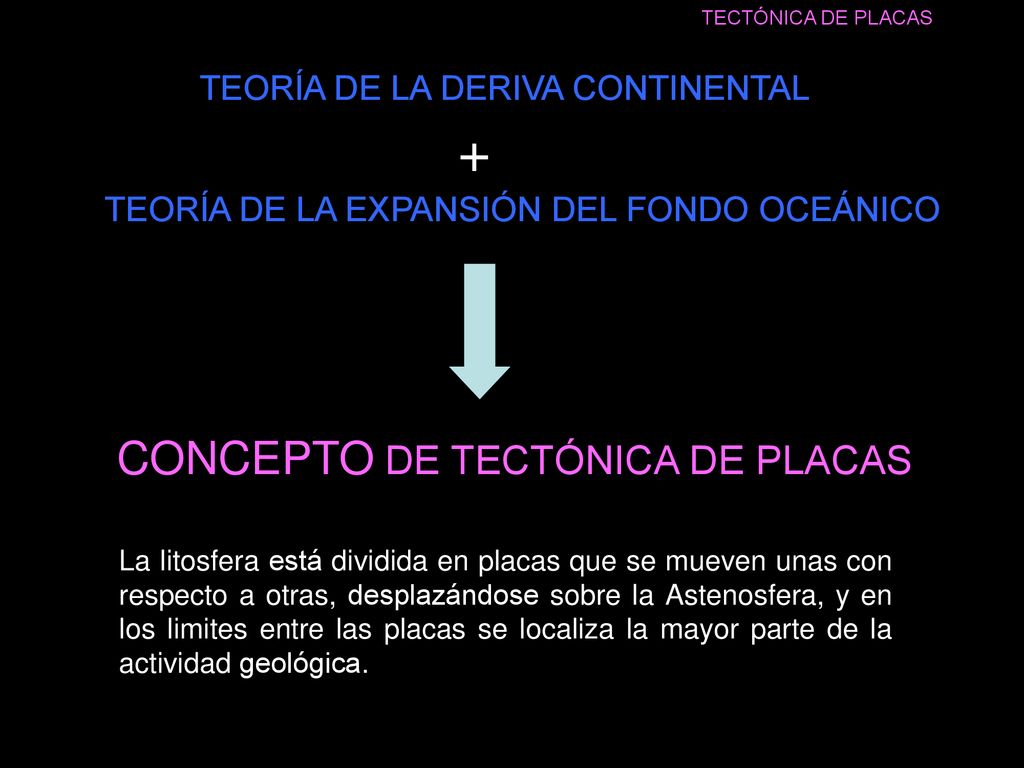

46 + CONCEPTO DE TECTÓNICA DE PLACAS TEORÍA DE LA DERIVA CONTINENTAL
TEORÍA DE LA EXPANSIÓN DEL FONDO OCEÁNICO CONCEPTO DE TECTÓNICA DE PLACAS La litosfera está dividida en placas que se mueven unas con respecto a otras, desplazándose sobre la Astenosfera, y en los limites entre las placas se localiza la mayor parte de la actividad geológica.

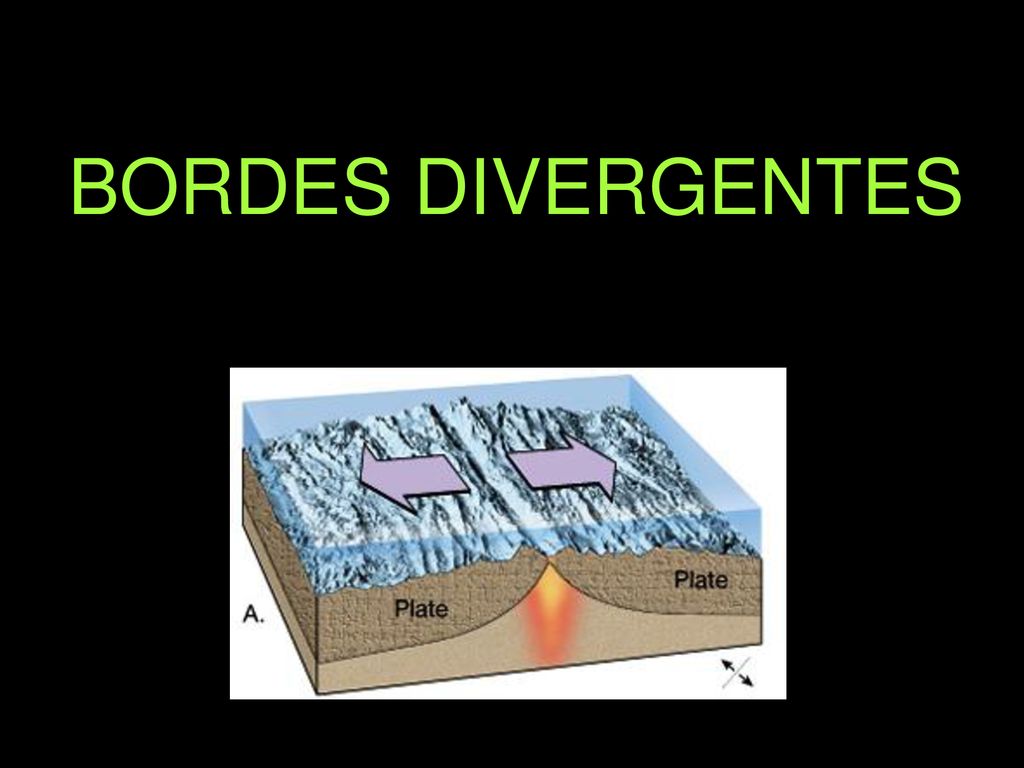

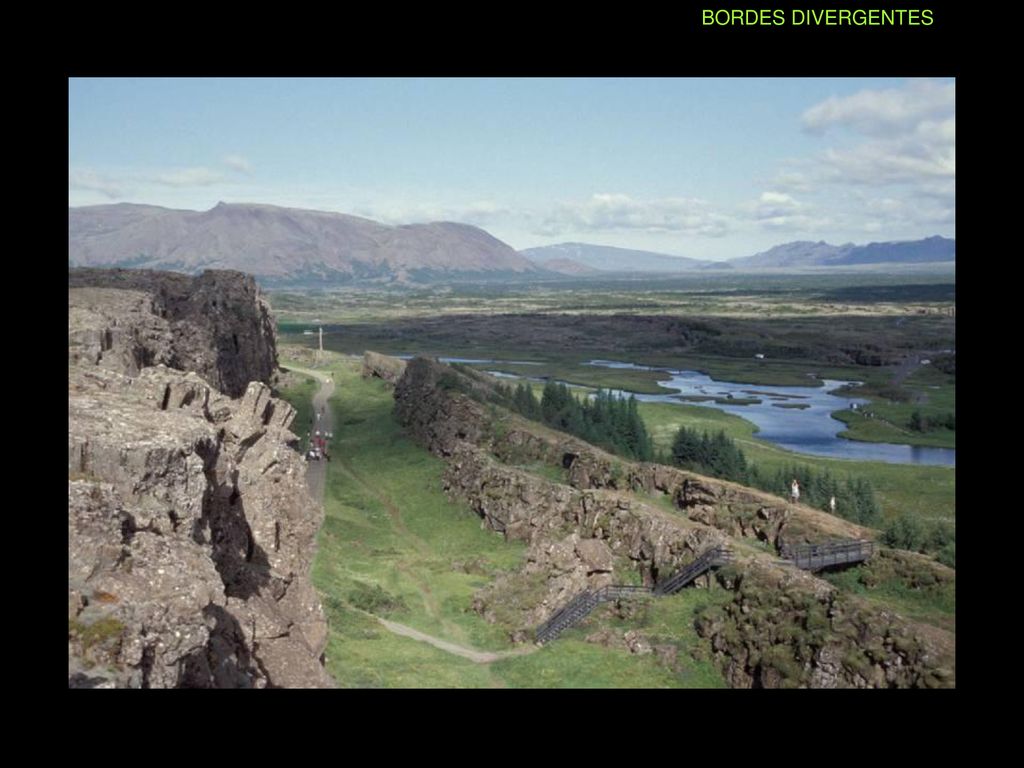

47 BORDES DIVERGENTES

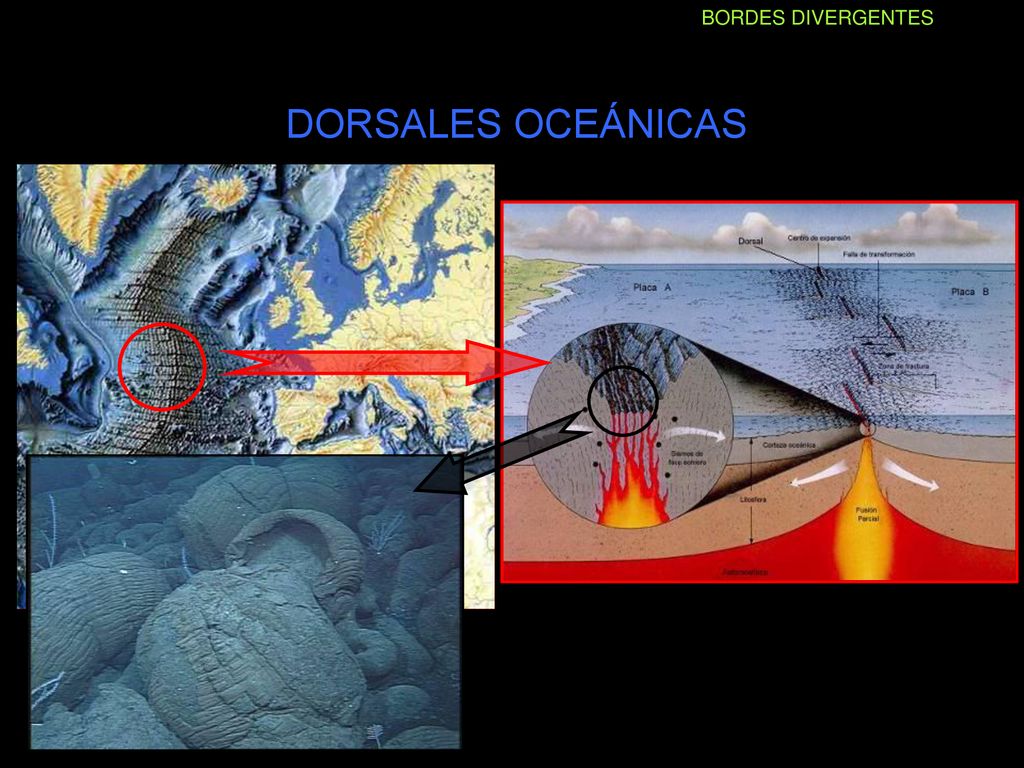

48 BORDES DIVERGENTES DORSALES OCEÁNICAS

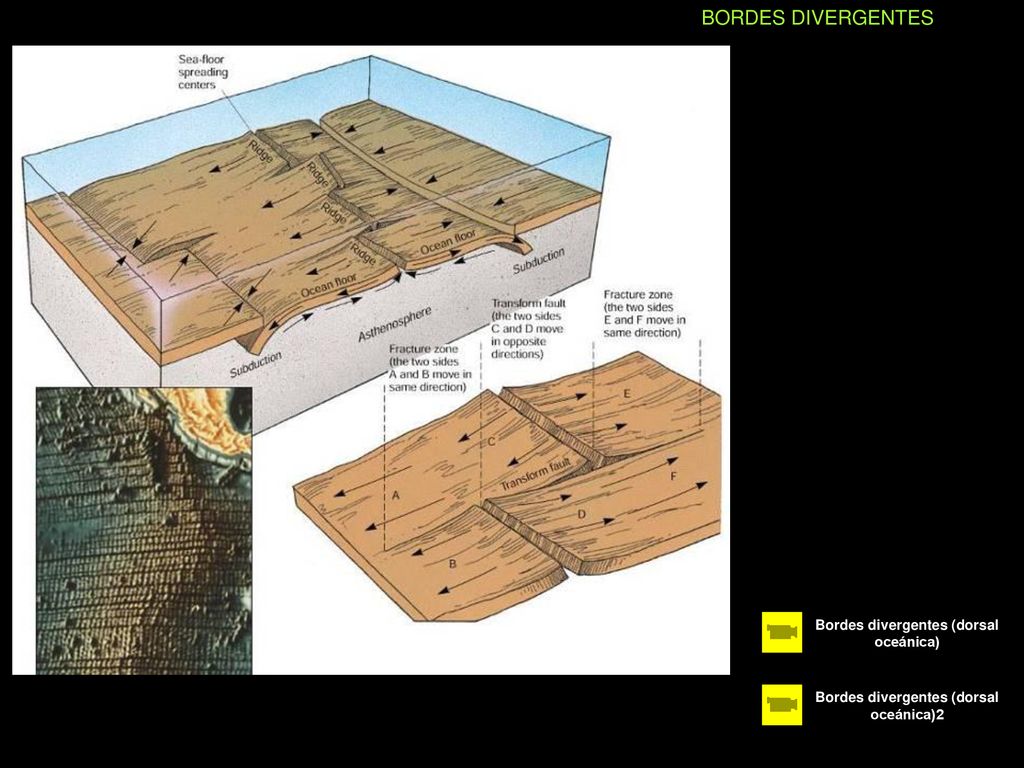

49 BORDES DIVERGENTES Bordes divergentes (dorsal oceánica)

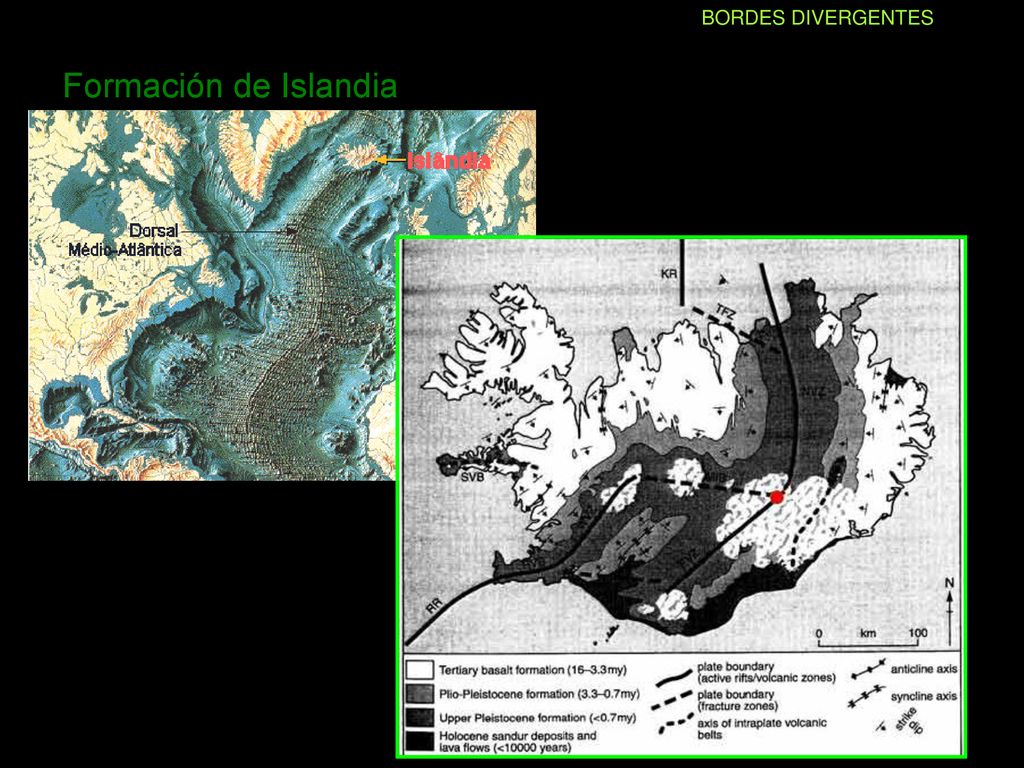

50 BORDES DIVERGENTES Formación de Islandia

51 BORDES DIVERGENTES

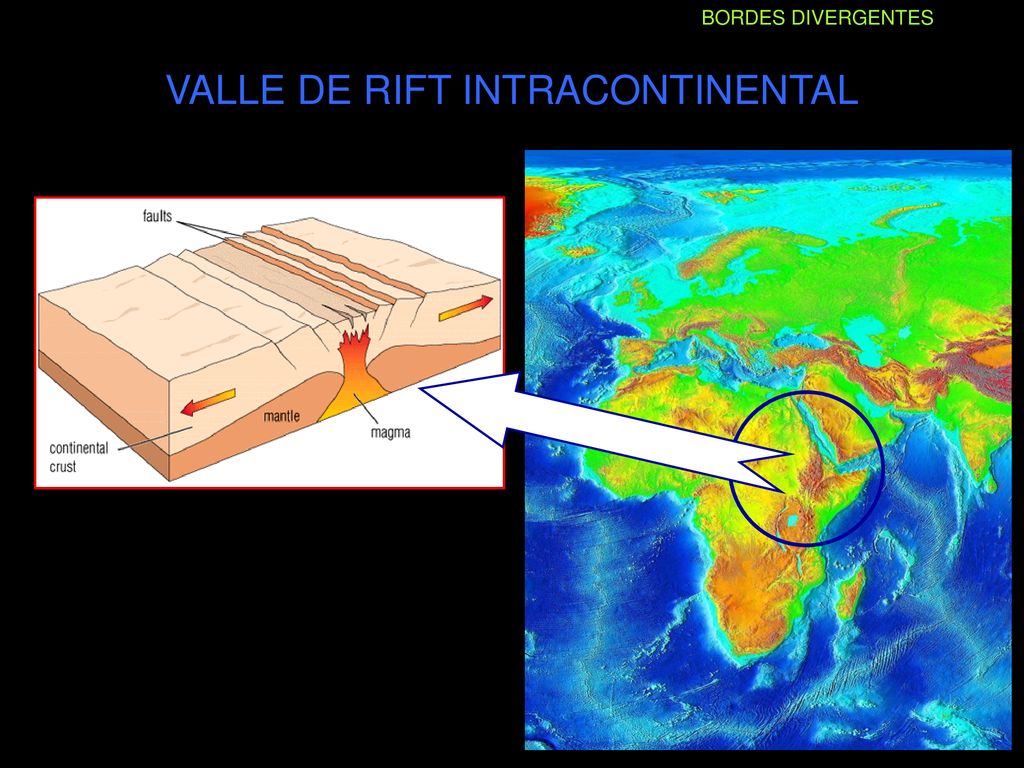

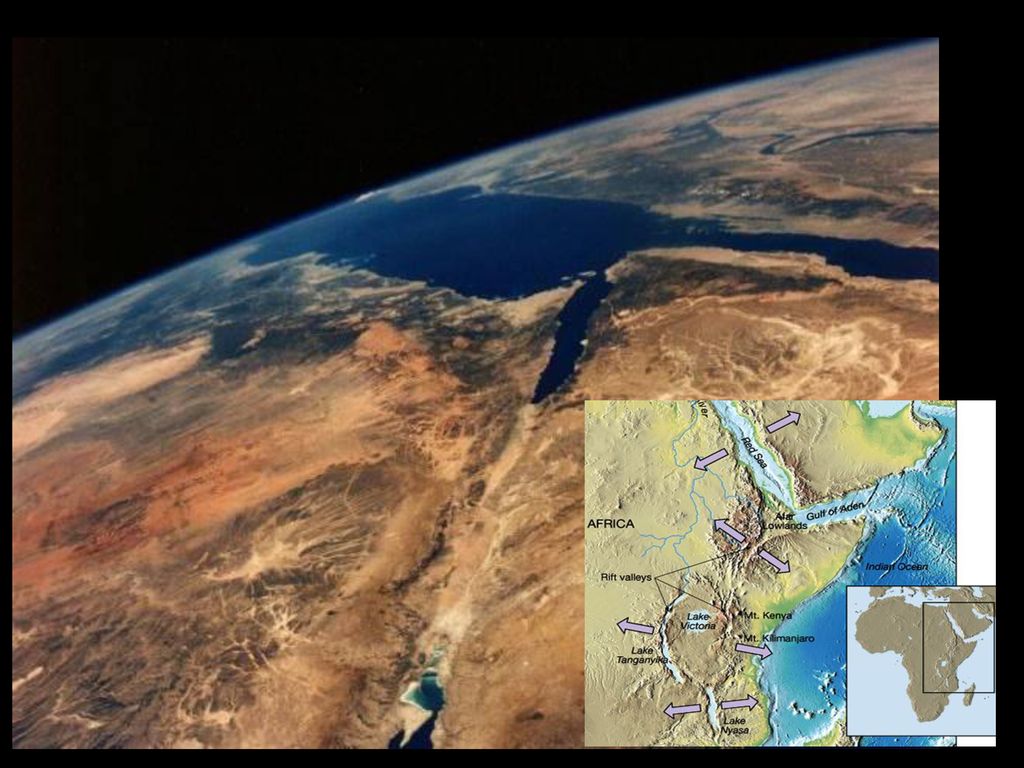

52 VALLE DE RIFT INTRACONTINENTAL
BORDES DIVERGENTES VALLE DE RIFT INTRACONTINENTAL

53

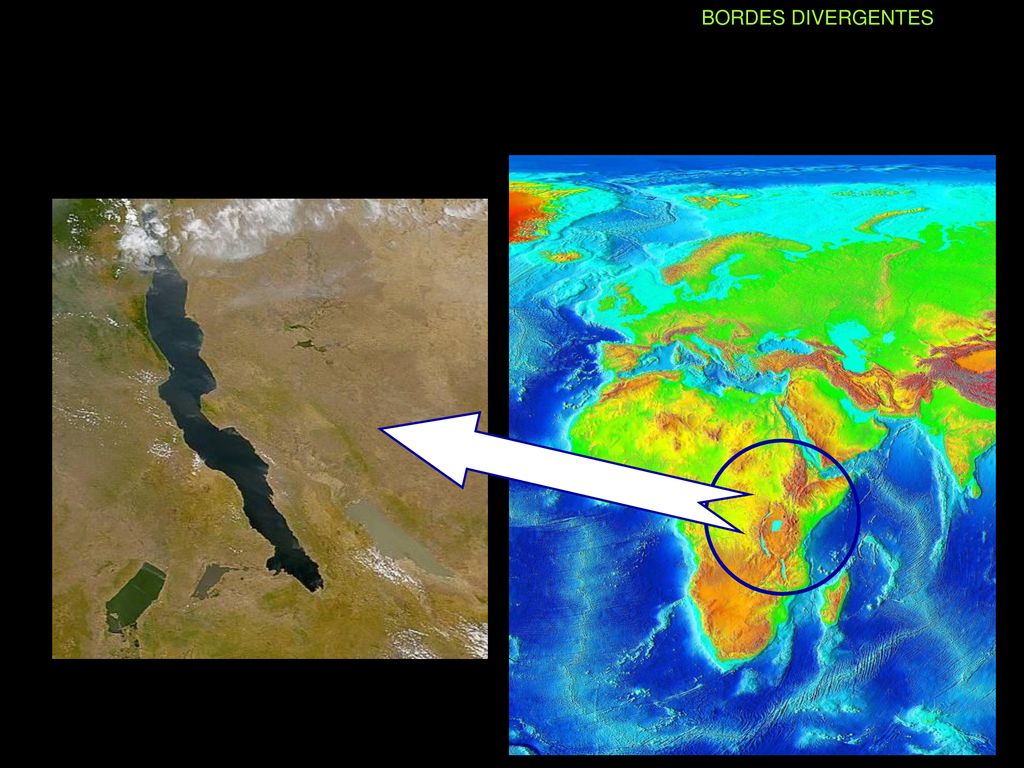

54 BORDES DIVERGENTES

55 BORDES DIVERGENTES

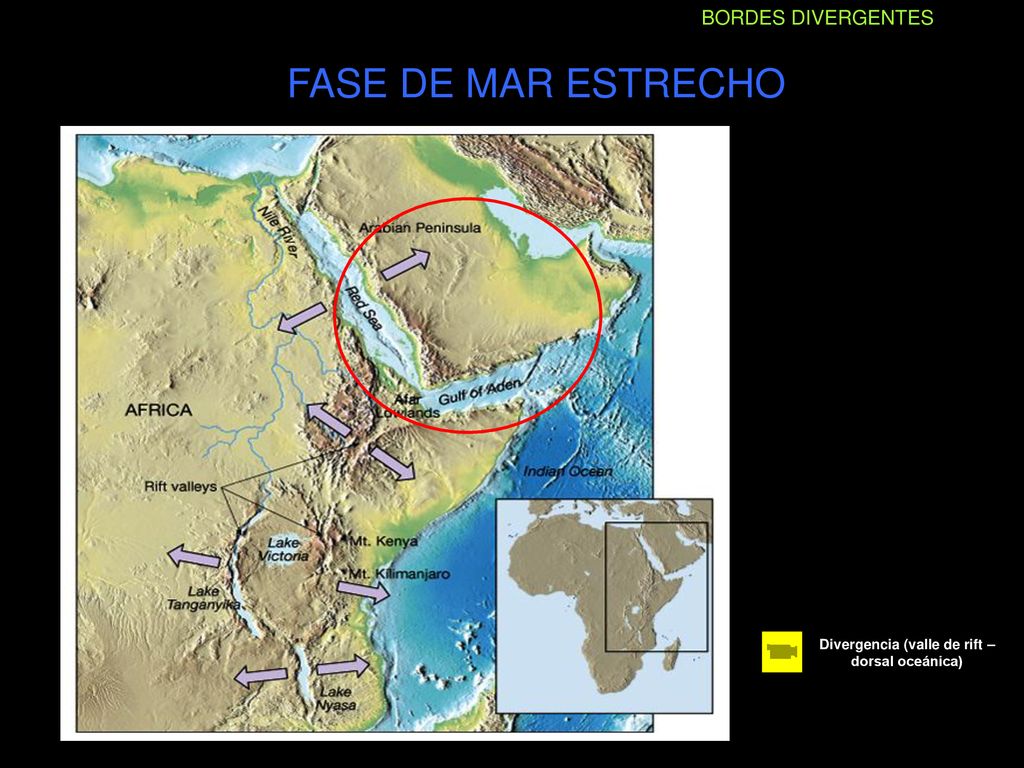

56 Divergencia (valle de rift – dorsal oceánica)
BORDES DIVERGENTES FASE DE MAR ESTRECHO Divergencia (valle de rift – dorsal oceánica)

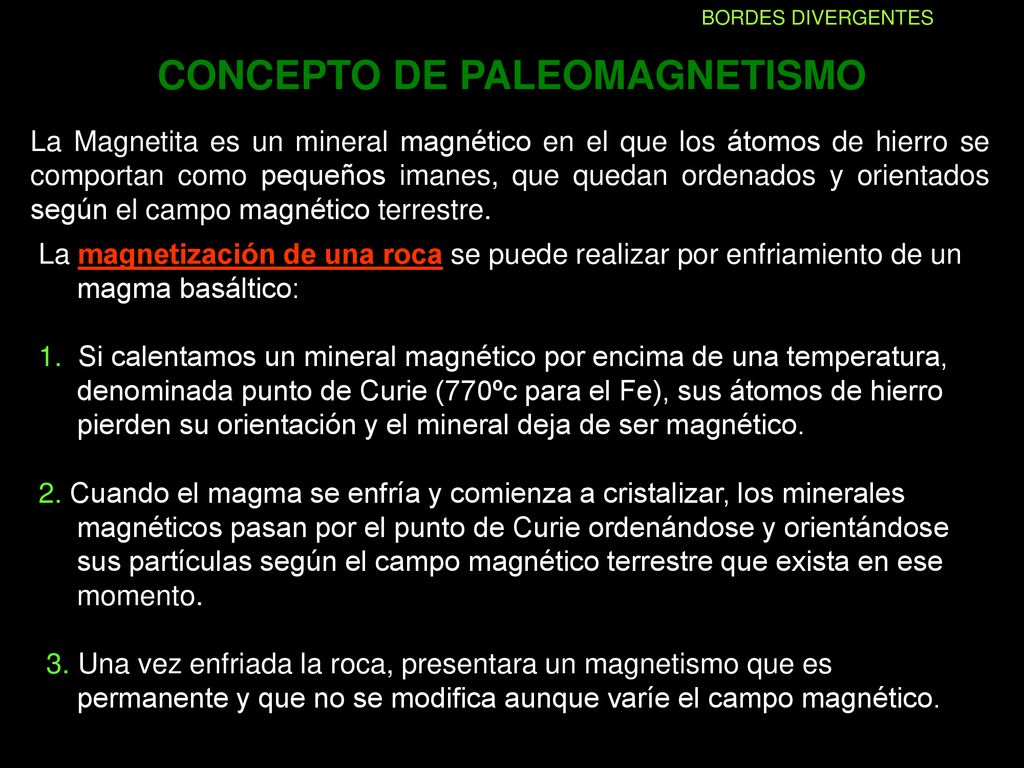

57 CONCEPTO DE PALEOMAGNETISMO
BORDES DIVERGENTES CONCEPTO DE PALEOMAGNETISMO La Magnetita es un mineral magnético en el que los átomos de hierro se comportan como pequeños imanes, que quedan ordenados y orientados según el campo magnético terrestre. La magnetización de una roca se puede realizar por enfriamiento de un magma basáltico: 1. Si calentamos un mineral magnético por encima de una temperatura, denominada punto de Curie (770ºc para el Fe), sus átomos de hierro pierden su orientación y el mineral deja de ser magnético. 2. Cuando el magma se enfría y comienza a cristalizar, los minerales magnéticos pasan por el punto de Curie ordenándose y orientándose sus partículas según el campo magnético terrestre que exista en ese momento. 3. Una vez enfriada la roca, presentara un magnetismo que es permanente y que no se modifica aunque varíe el campo magnético.

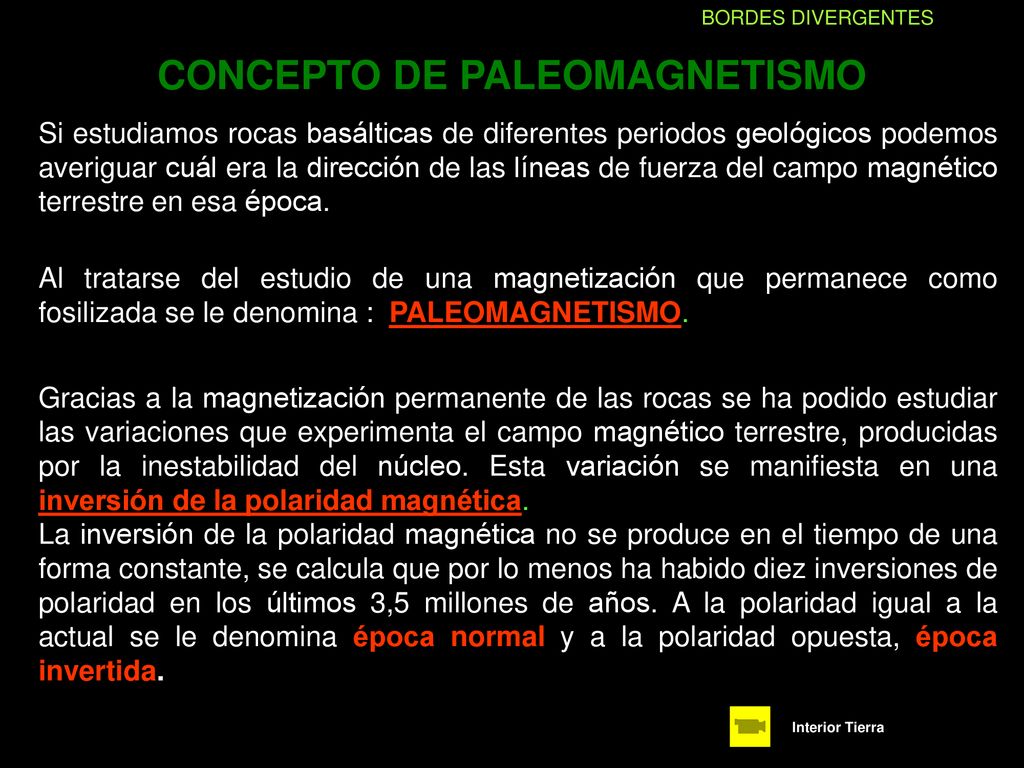

58 CONCEPTO DE PALEOMAGNETISMO
BORDES DIVERGENTES CONCEPTO DE PALEOMAGNETISMO Si estudiamos rocas basálticas de diferentes periodos geológicos podemos averiguar cuál era la dirección de las líneas de fuerza del campo magnético terrestre en esa época. Al tratarse del estudio de una magnetización que permanece como fosilizada se le denomina : PALEOMAGNETISMO. Gracias a la magnetización permanente de las rocas se ha podido estudiar las variaciones que experimenta el campo magnético terrestre, producidas por la inestabilidad del núcleo. Esta variación se manifiesta en una inversión de la polaridad magnética. La inversión de la polaridad magnética no se produce en el tiempo de una forma constante, se calcula que por lo menos ha habido diez inversiones de polaridad en los últimos 3,5 millones de años. A la polaridad igual a la actual se le denomina época normal y a la polaridad opuesta, época invertida. Interior Tierra

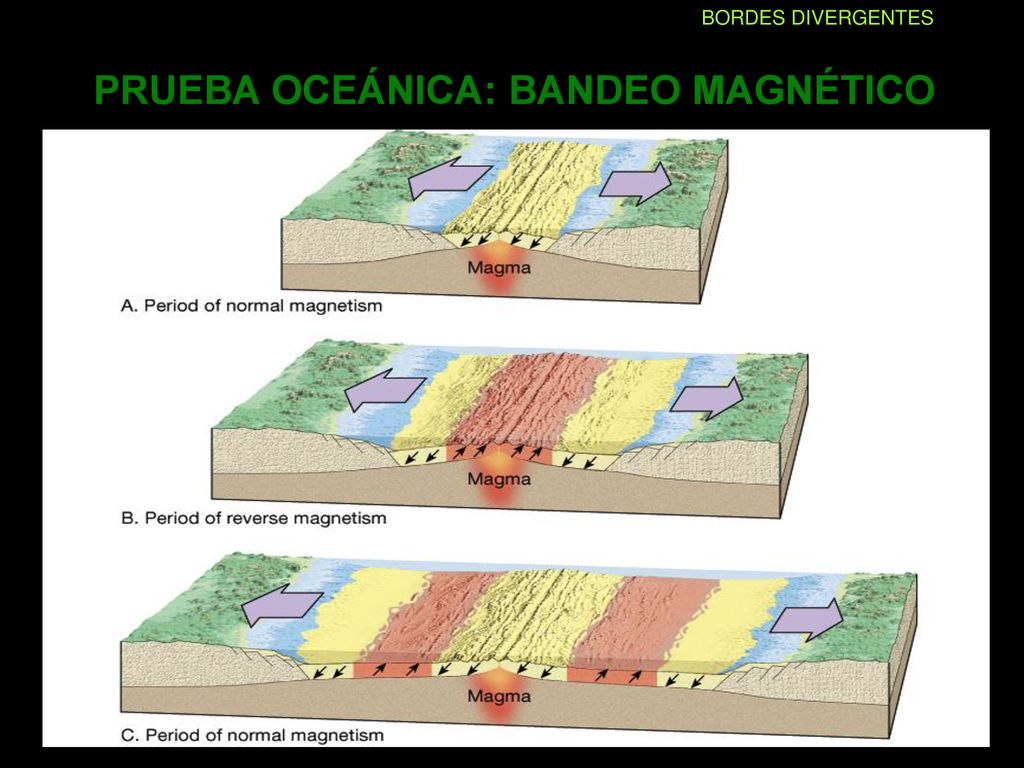

59 PRUEBA OCEÁNICA: BANDEO MAGNÉTICO
BORDES DIVERGENTES PRUEBA OCEÁNICA: BANDEO MAGNÉTICO

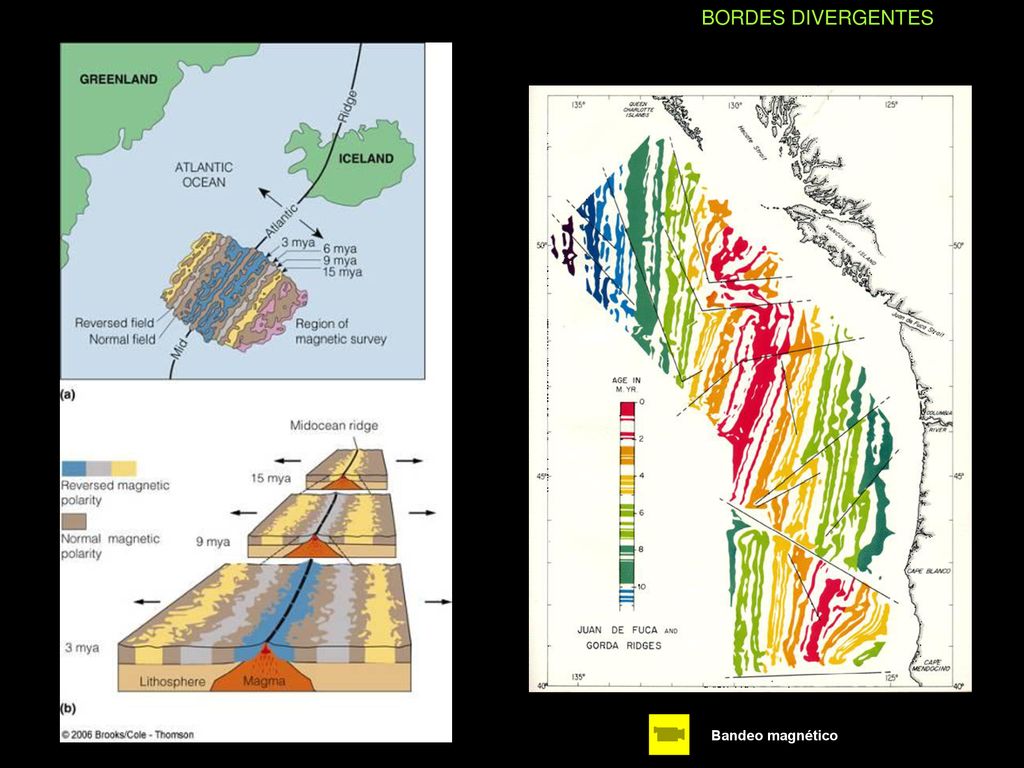

60 BORDES DIVERGENTES Bandeo magnético

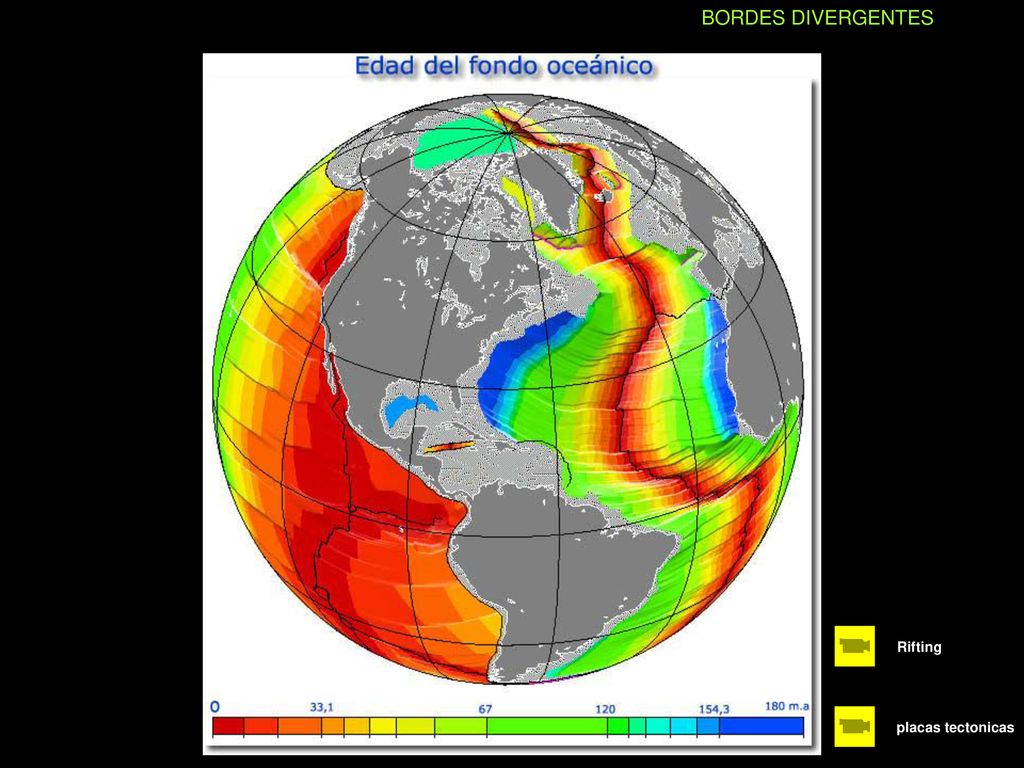

61 BORDES DIVERGENTES Rifting placas tectonicas

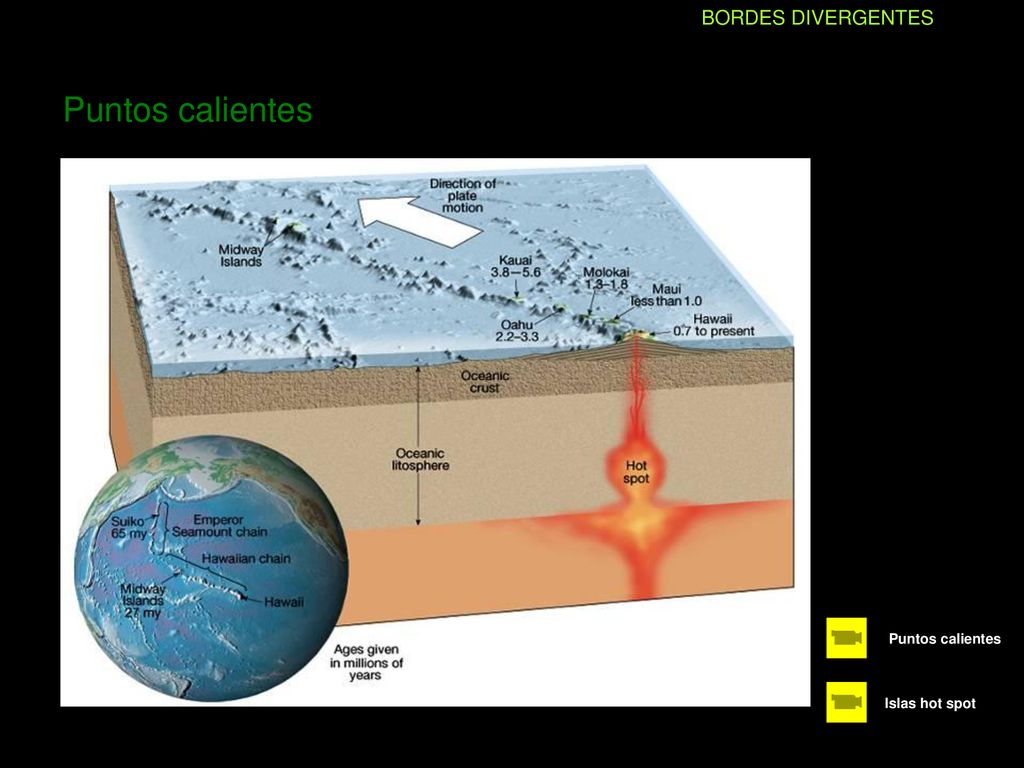

62 BORDES DIVERGENTES Puntos calientes Puntos calientes Islas hot spot

63 BORDES DIVERGENTES

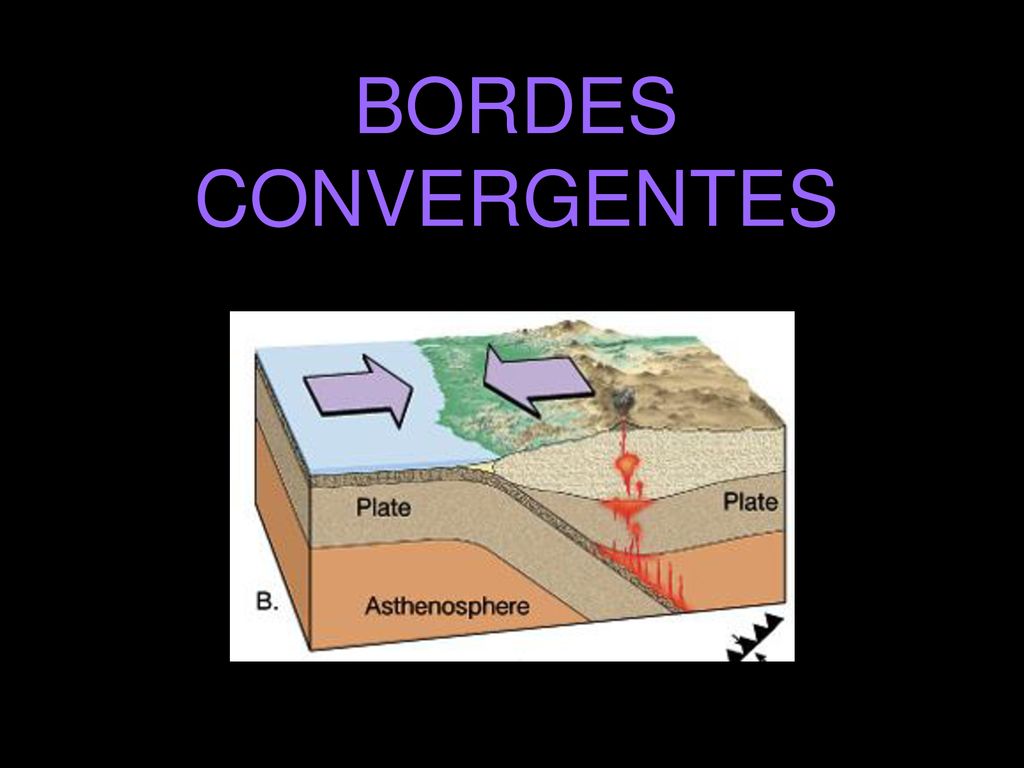

64 BORDES CONVERGENTES

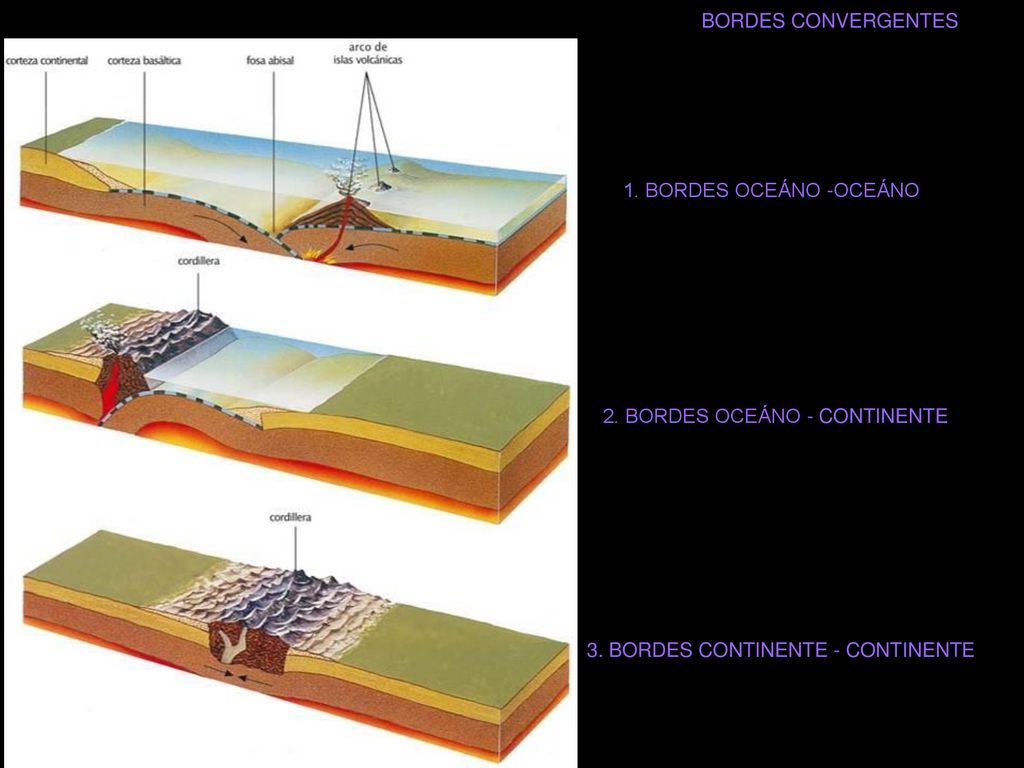

65 BORDES CONVERGENTES 1. BORDES OCEÁNO -OCEÁNO 2. BORDES OCEÁNO - CONTINENTE 3. BORDES CONTINENTE - CONTINENTE

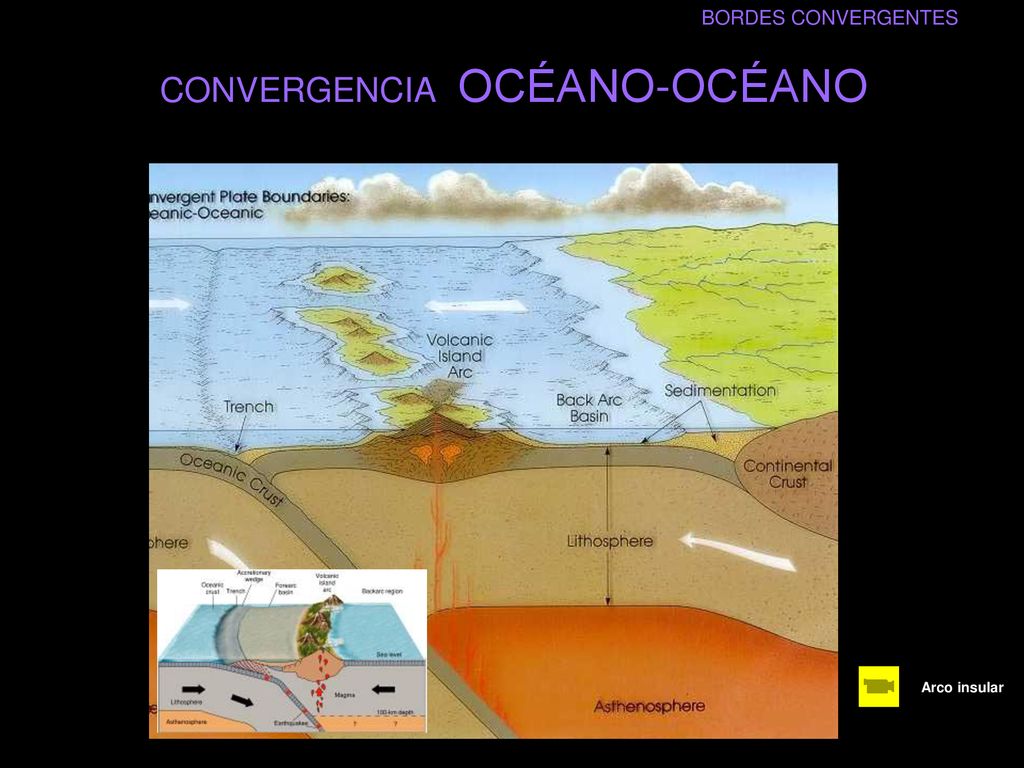

66 CONVERGENCIA OCÉANO-OCÉANO
BORDES CONVERGENTES CONVERGENCIA OCÉANO-OCÉANO Arco insular

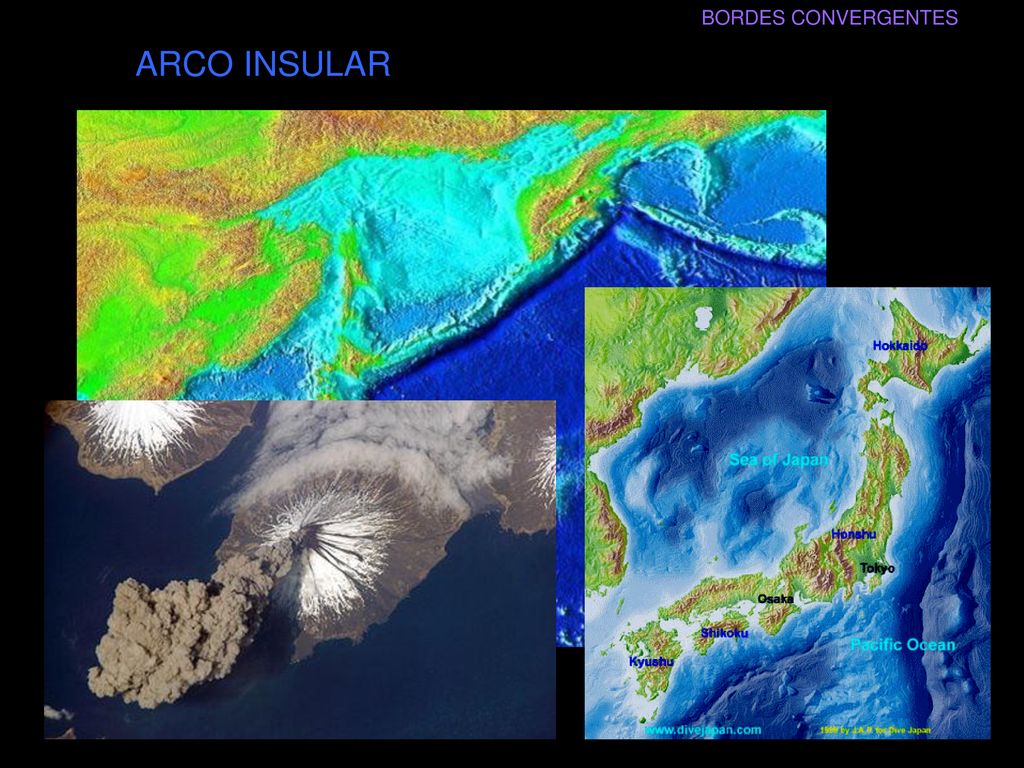

67 BORDES CONVERGENTES ARCO INSULAR

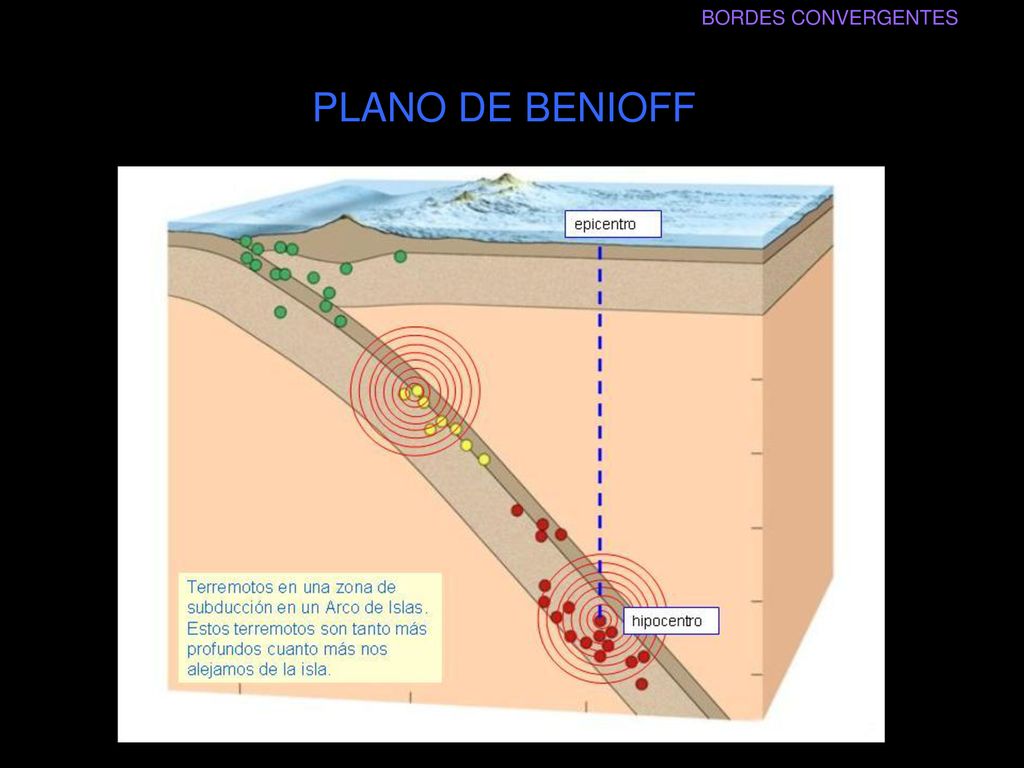

68 BORDES CONVERGENTES PLANO DE BENIOFF

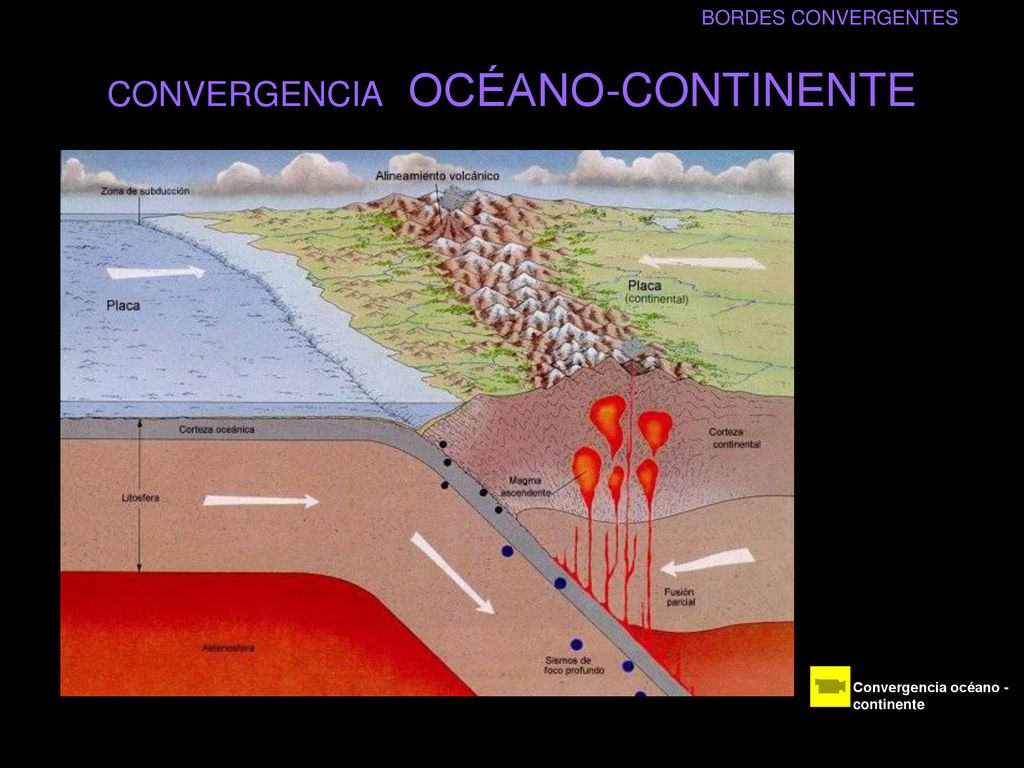

69 CONVERGENCIA OCÉANO-CONTINENTE
BORDES CONVERGENTES CONVERGENCIA OCÉANO-CONTINENTE Convergencia océano - continente

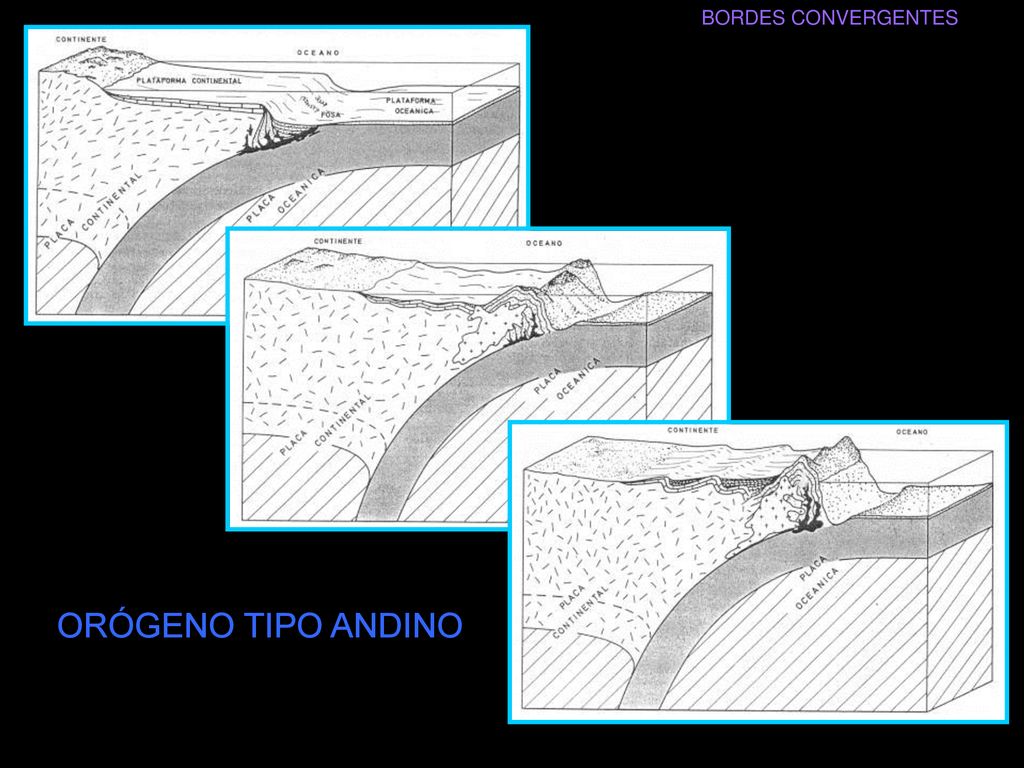

70 BORDES CONVERGENTES ORÓGENO TIPO ANDINO

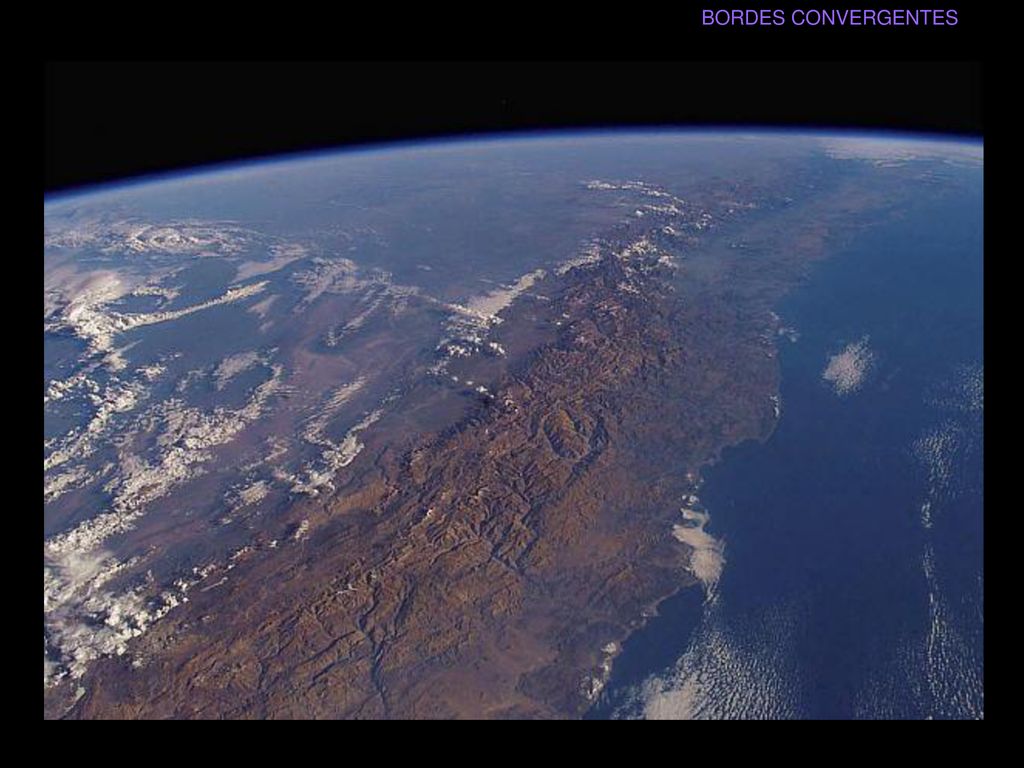

71 BORDES CONVERGENTES

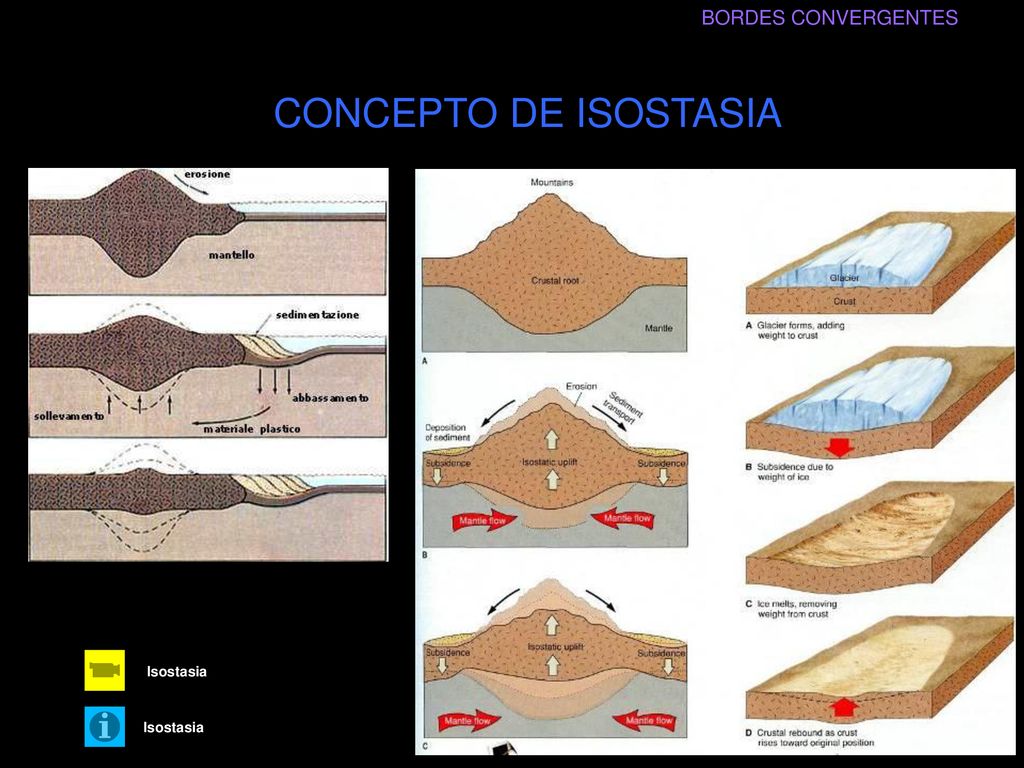

72 BORDES CONVERGENTES CONCEPTO DE ISOSTASIA Isostasia Isostasia

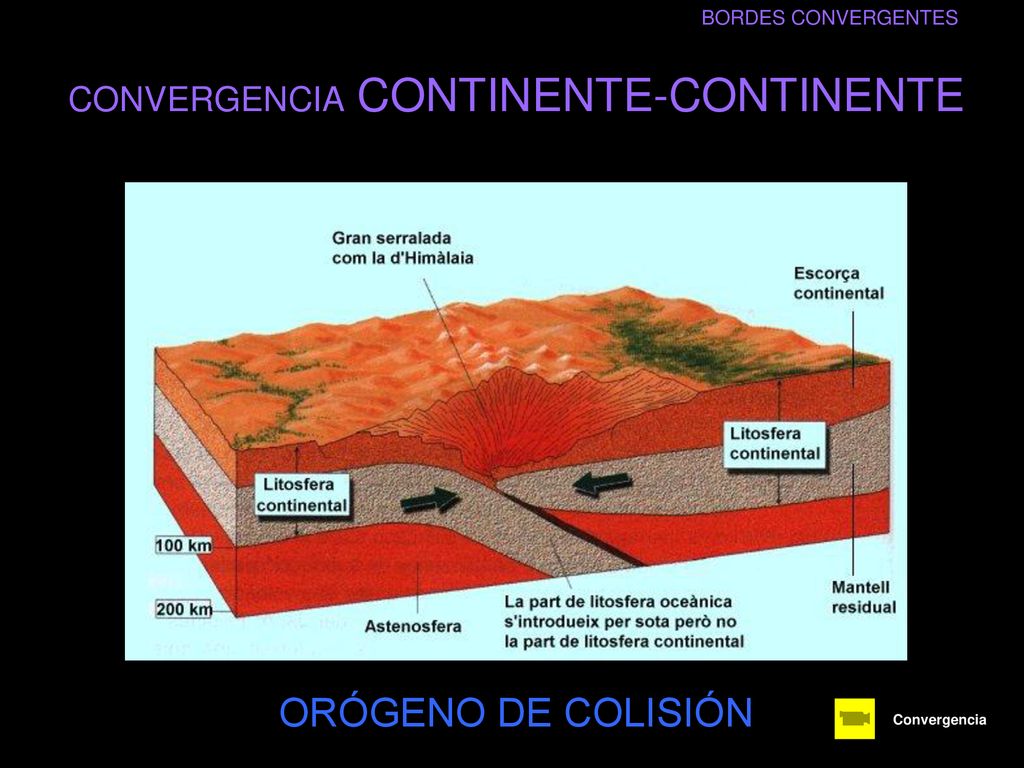

73 CONVERGENCIA CONTINENTE-CONTINENTE
BORDES CONVERGENTES CONVERGENCIA CONTINENTE-CONTINENTE ORÓGENO DE COLISIÓN Convergencia

74 BORDES CONVERGENTES

75 BORDES CONVERGENTES

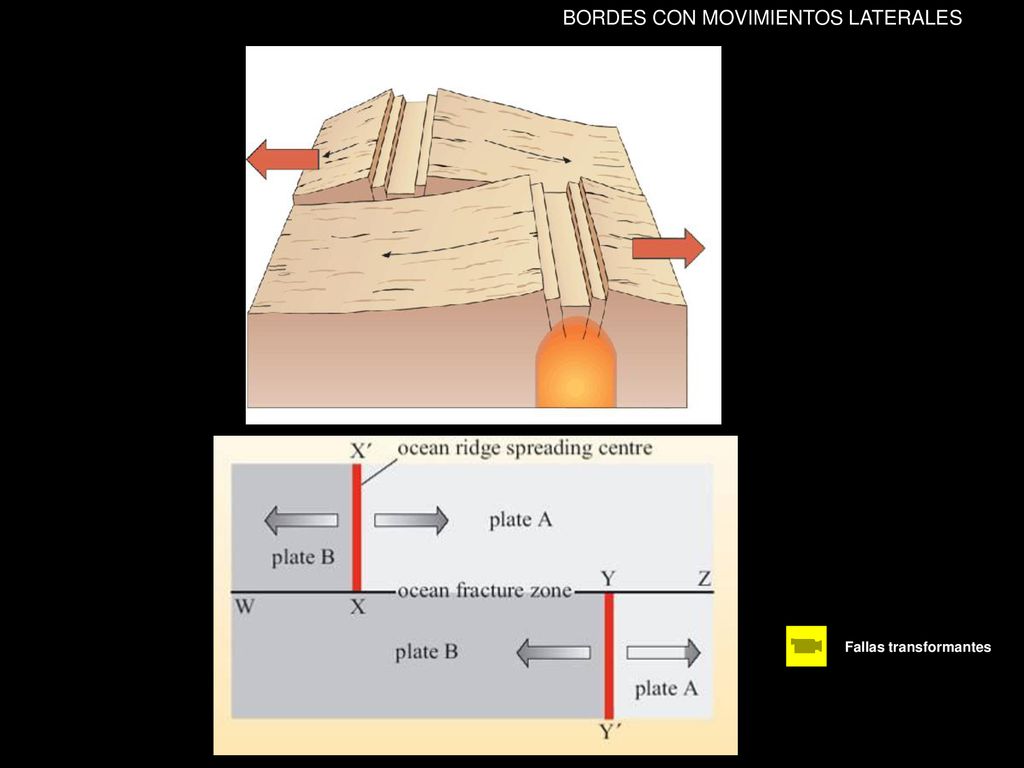

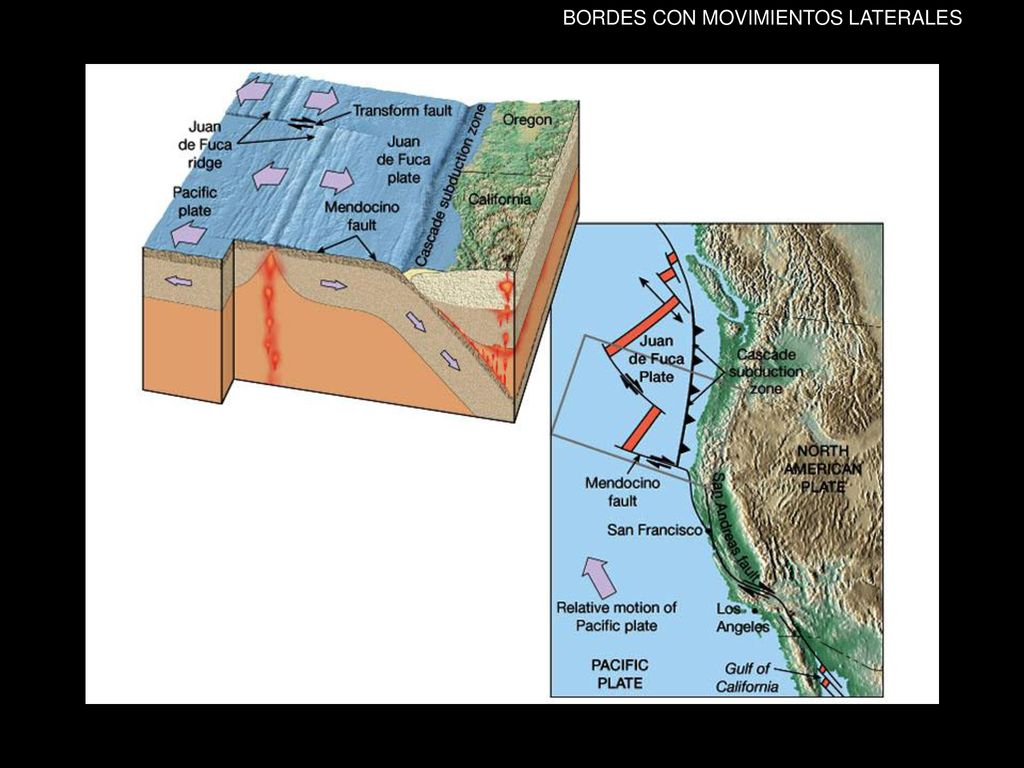

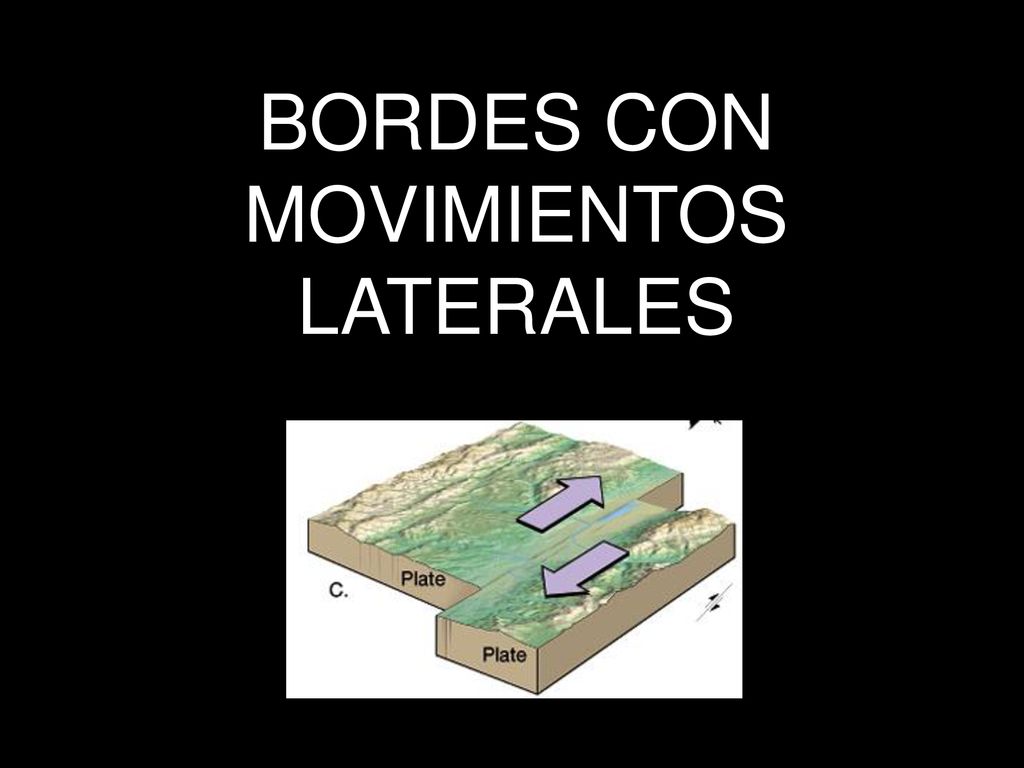

76 BORDES CON MOVIMIENTOS LATERALES

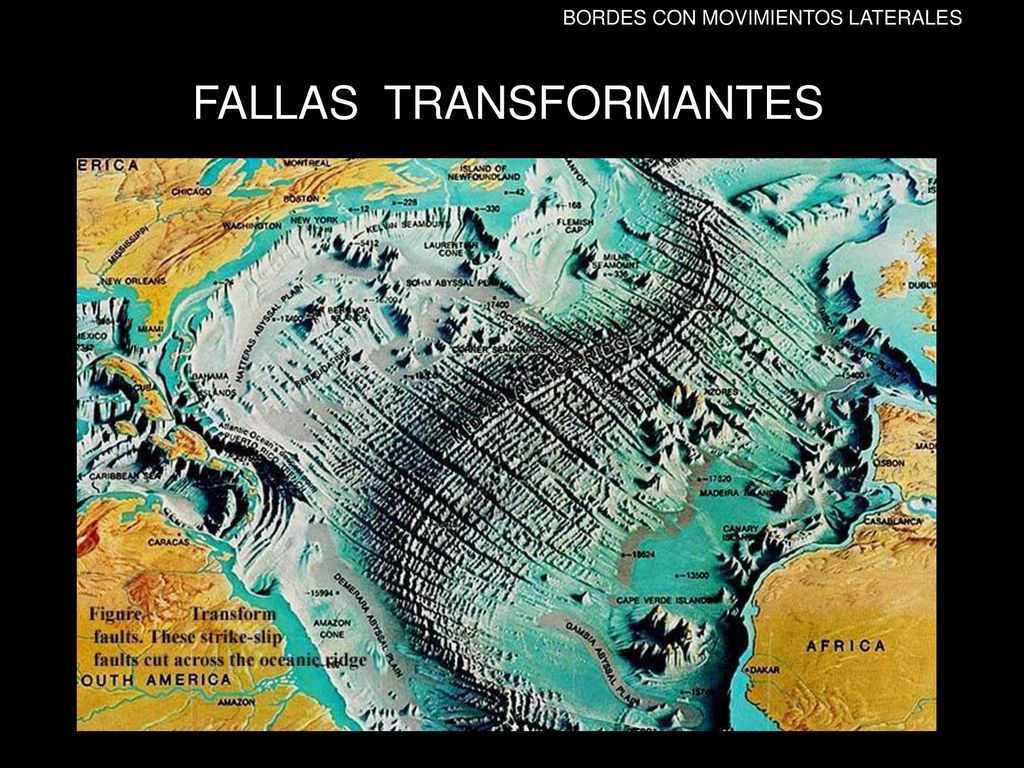

77 FALLAS TRANSFORMANTES
BORDES CON MOVIMIENTOS LATERALES FALLAS TRANSFORMANTES

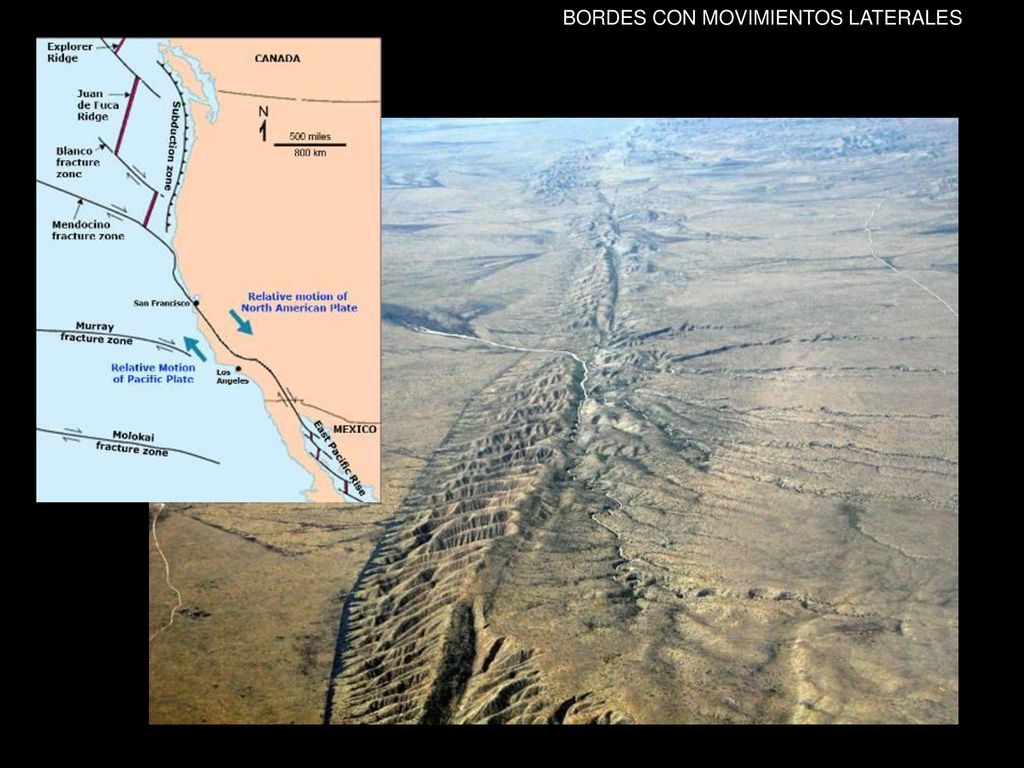

78 BORDES CON MOVIMIENTOS LATERALES
Fallas transformantes

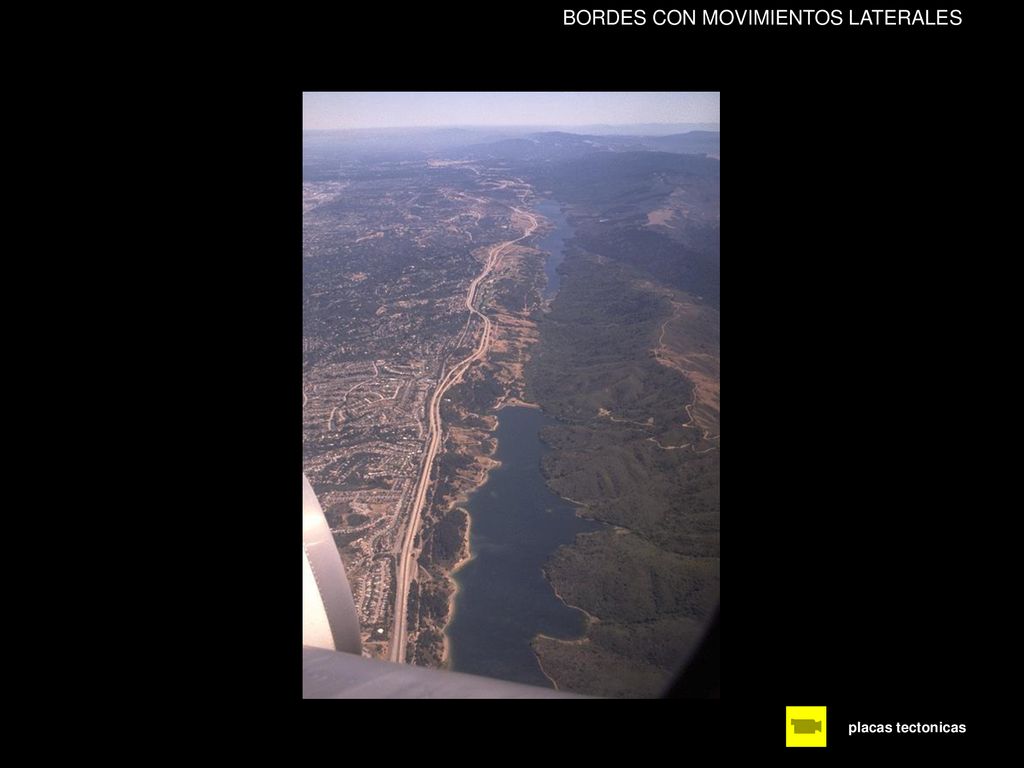

79 BORDES CON MOVIMIENTOS LATERALES

80 BORDES CON MOVIMIENTOS LATERALES

81 BORDES CON MOVIMIENTOS LATERALES
placas tectonicas

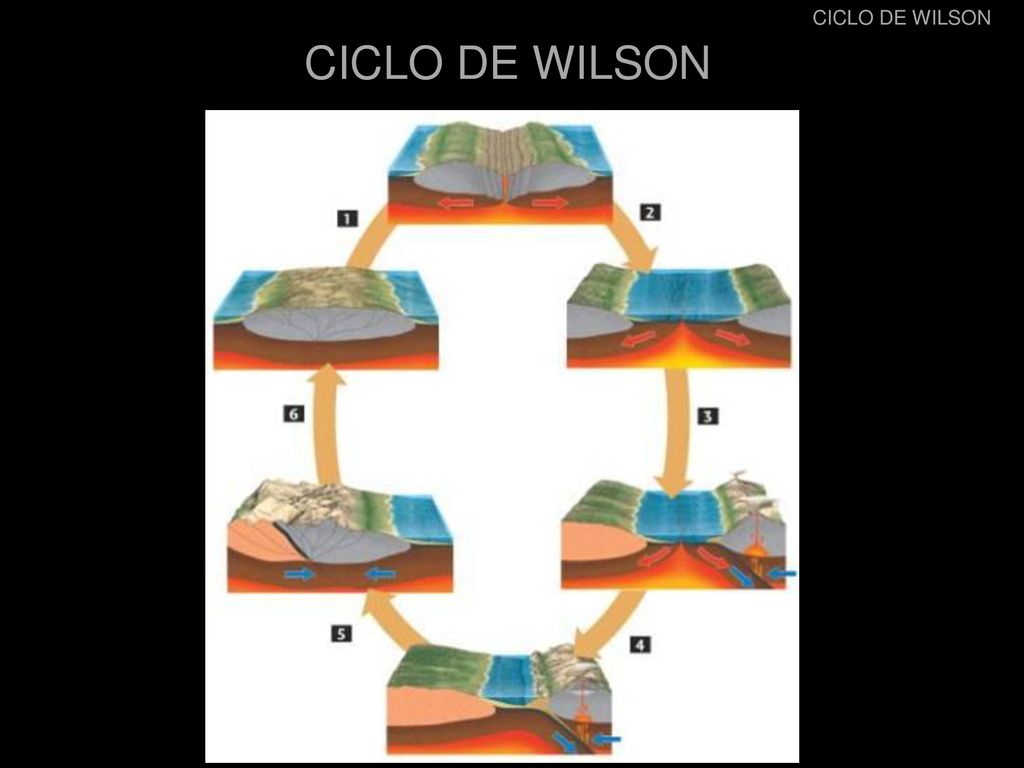

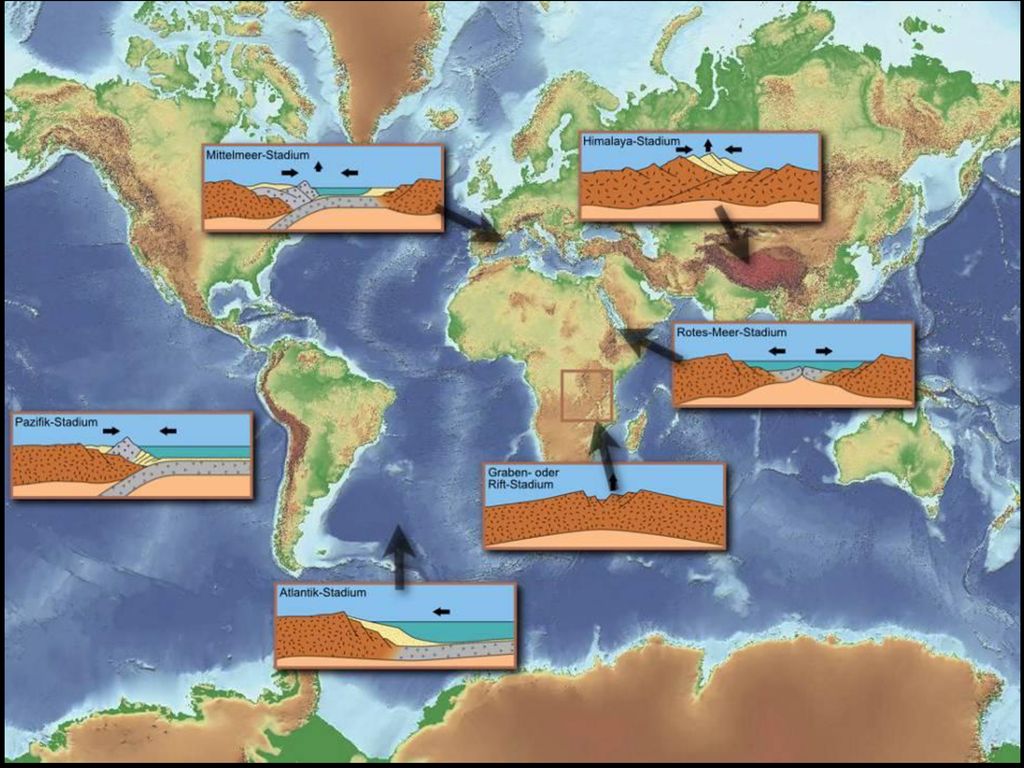

82 CICLO DE WILSON CICLO DE WILSON

83

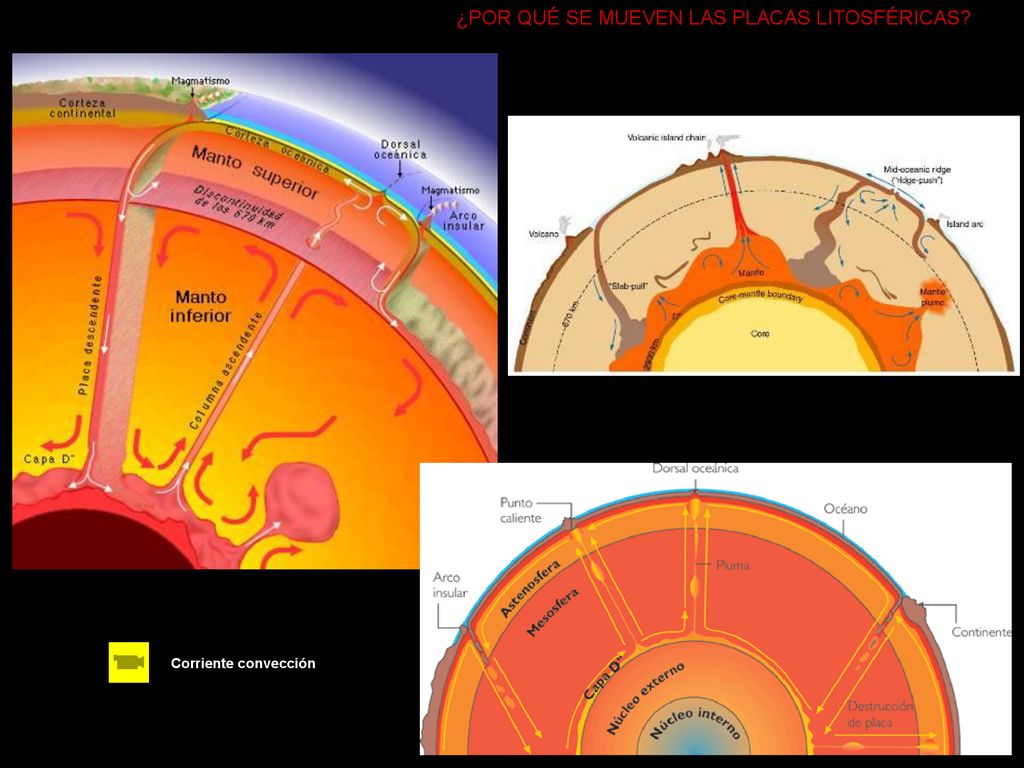

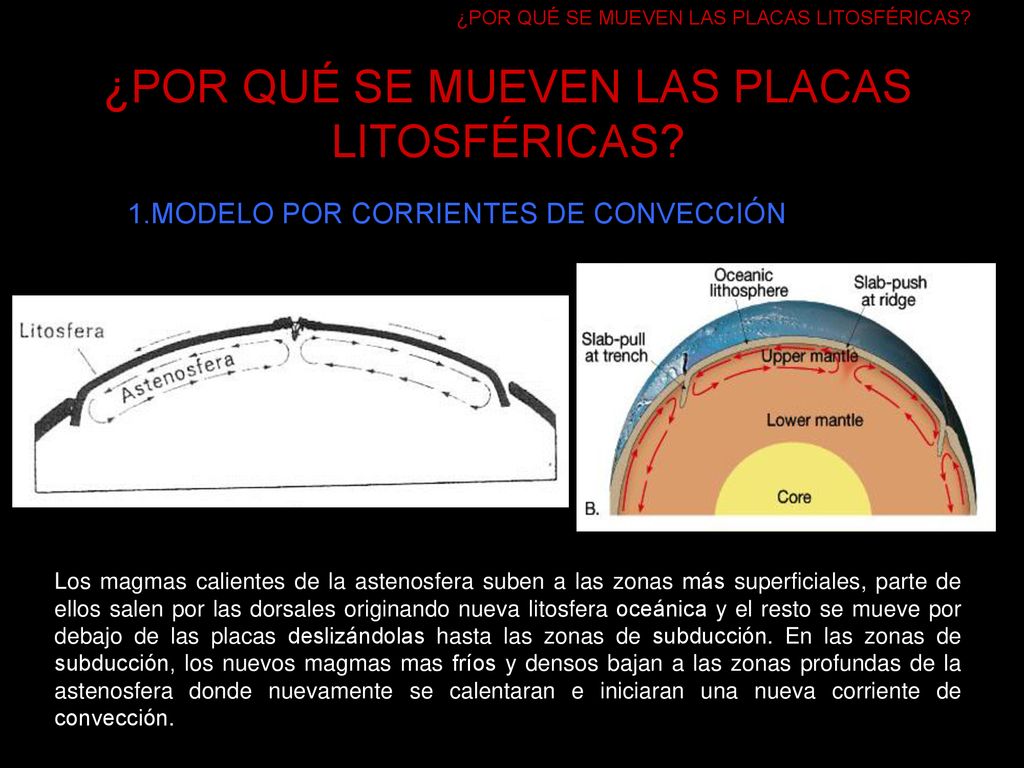

84 ¿POR QUÉ SE MUEVEN LAS PLACAS LITOSFÉRICAS?
1.MODELO POR CORRIENTES DE CONVECCIÓN Los magmas calientes de la astenosfera suben a las zonas más superficiales, parte de ellos salen por las dorsales originando nueva litosfera oceánica y el resto se mueve por debajo de las placas deslizándolas hasta las zonas de subducción. En las zonas de subducción, los nuevos magmas mas fríos y densos bajan a las zonas profundas de la astenosfera donde nuevamente se calentaran e iniciaran una nueva corriente de convección.

85 ¿POR QUÉ SE MUEVEN LAS PLACAS LITOSFÉRICAS?
Corriente convección

86 ¿POR QUÉ SE MUEVEN LAS PLACAS LITOSFÉRICAS?

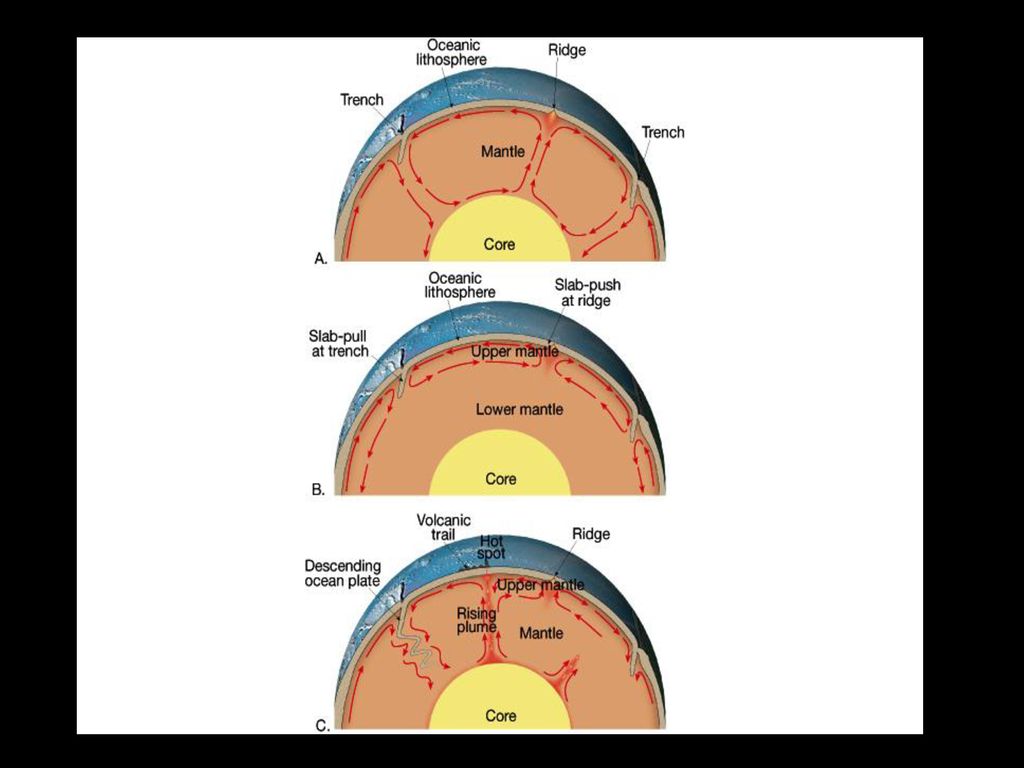

2. MODELO PLACA ACTIVA Los magmas de la astenosfera fluyen hacia la superficie por las dorsales, en donde se enfrían originando nueva litosfera oceánica que provoca la separación de las placas. Estas fuerzas denominadas de empuje dorsal (FED) mueven las placas hacia las zonas de subducción, donde las placas mas frías y densas que la astenósfera se hunden espontáneamente, por los planos de Benioff, con una fuerza denominada de tracción de inmersión (FTI) provocada por el propio peso de los materiales. La FTI, junto con la fuerza de la gravedad, “tiran” de la placa hacia la astenósfera. La litosfera oceánica al hundirse en la astenósfera se calienta y funde, volviendo nuevamente a expandirse y subir hacia las dorsales, con un movimiento en sentido opuesto al movimiento de las placas. Por lo tanto existirá una fuerza de resistencia (FR) que frenara el movimiento horizontal de la placa.
