Registrador de Datos 8310 9/19/2018.

Presentación del tema: "Registrador de Datos 8310 9/19/2018."— Transcripción de la presentación:

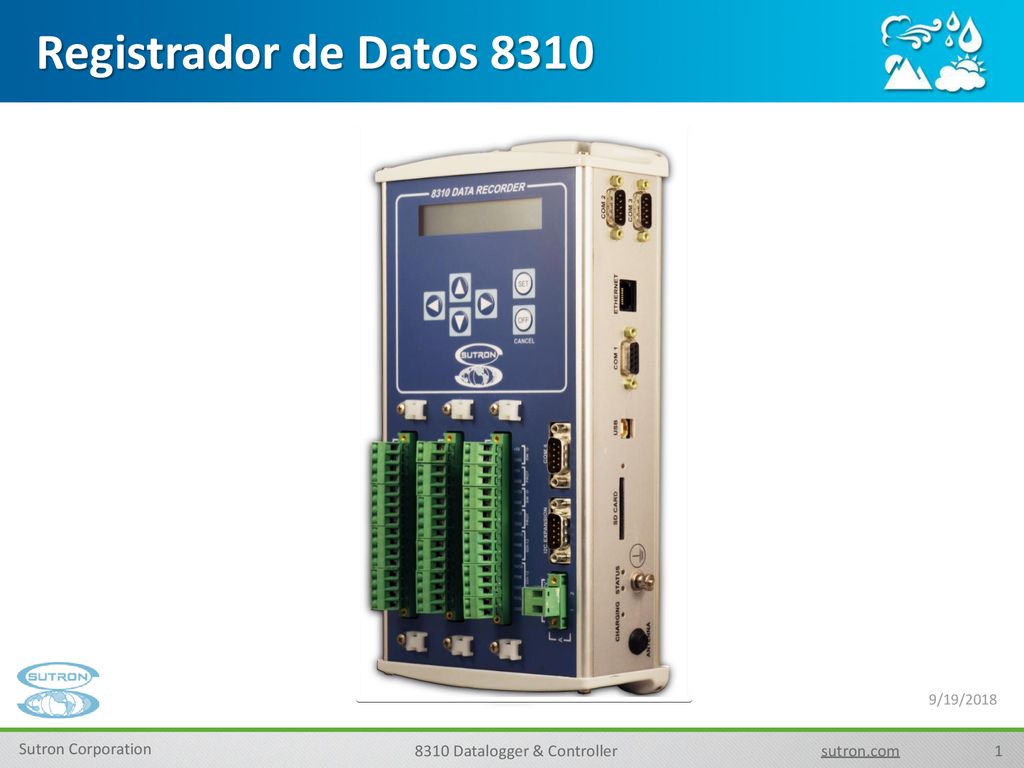

1 Registrador de Datos 8310 9/19/2018

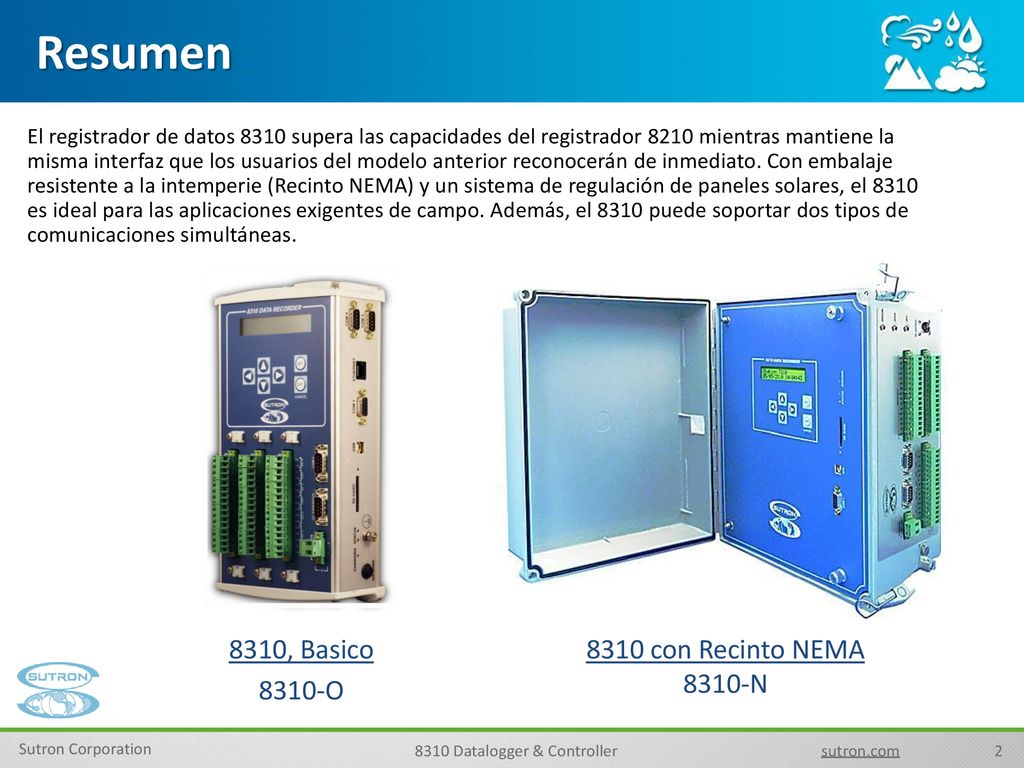

2 Resumen 8310, Basico 8310-O 8310 con Recinto NEMA 8310-N
El registrador de datos 8310 supera las capacidades del registrador 8210 mientras mantiene la misma interfaz que los usuarios del modelo anterior reconocerán de inmediato. Con embalaje resistente a la intemperie (Recinto NEMA) y un sistema de regulación de paneles solares, el 8310 es ideal para las aplicaciones exigentes de campo. Además, el 8310 puede soportar dos tipos de comunicaciones simultáneas. 8310, Basico 8310-O 8310 con Recinto NEMA 8310-N

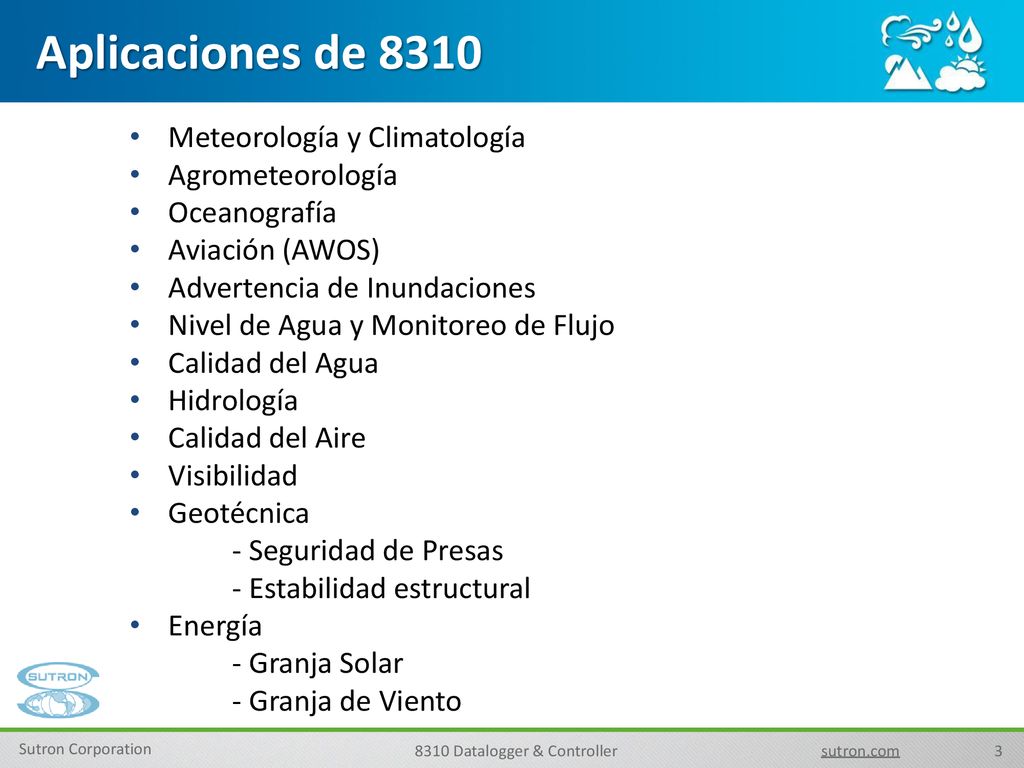

3 Aplicaciones de 8310 Meteorología y Climatología Agrometeorología
Oceanografía Aviación (AWOS) Advertencia de Inundaciones Nivel de Agua y Monitoreo de Flujo Calidad del Agua Hidrología Calidad del Aire Visibilidad Geotécnica - Seguridad de Presas - Estabilidad estructural Energía - Granja Solar - Granja de Viento

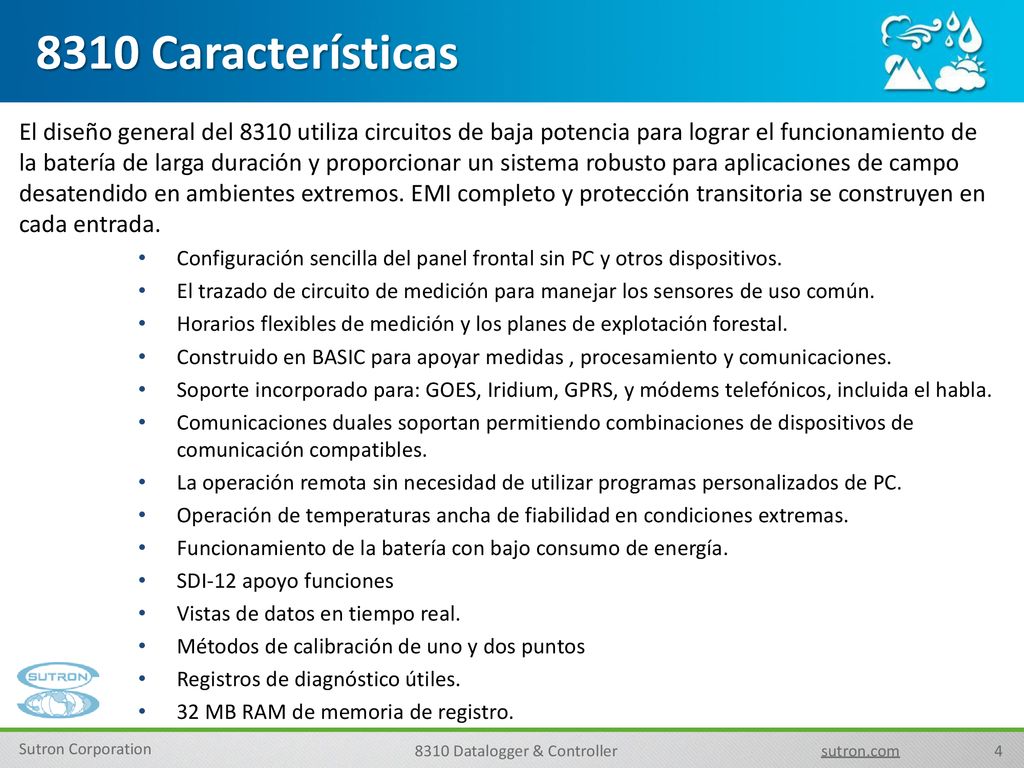

4 8310 Características El diseño general del 8310 utiliza circuitos de baja potencia para lograr el funcionamiento de la batería de larga duración y proporcionar un sistema robusto para aplicaciones de campo desatendido en ambientes extremos. EMI completo y protección transitoria se construyen en cada entrada. Configuración sencilla del panel frontal sin PC y otros dispositivos. El trazado de circuito de medición para manejar los sensores de uso común. Horarios flexibles de medición y los planes de explotación forestal. Construido en BASIC para apoyar medidas , procesamiento y comunicaciones. Soporte incorporado para: GOES, Iridium, GPRS, y módems telefónicos, incluida el habla. Comunicaciones duales soportan permitiendo combinaciones de dispositivos de comunicación compatibles. La operación remota sin necesidad de utilizar programas personalizados de PC. Operación de temperaturas ancha de fiabilidad en condiciones extremas. Funcionamiento de la batería con bajo consumo de energía. SDI-12 apoyo funciones Vistas de datos en tiempo real. Métodos de calibración de uno y dos puntos Registros de diagnóstico útiles. 32 MB RAM de memoria de registro.

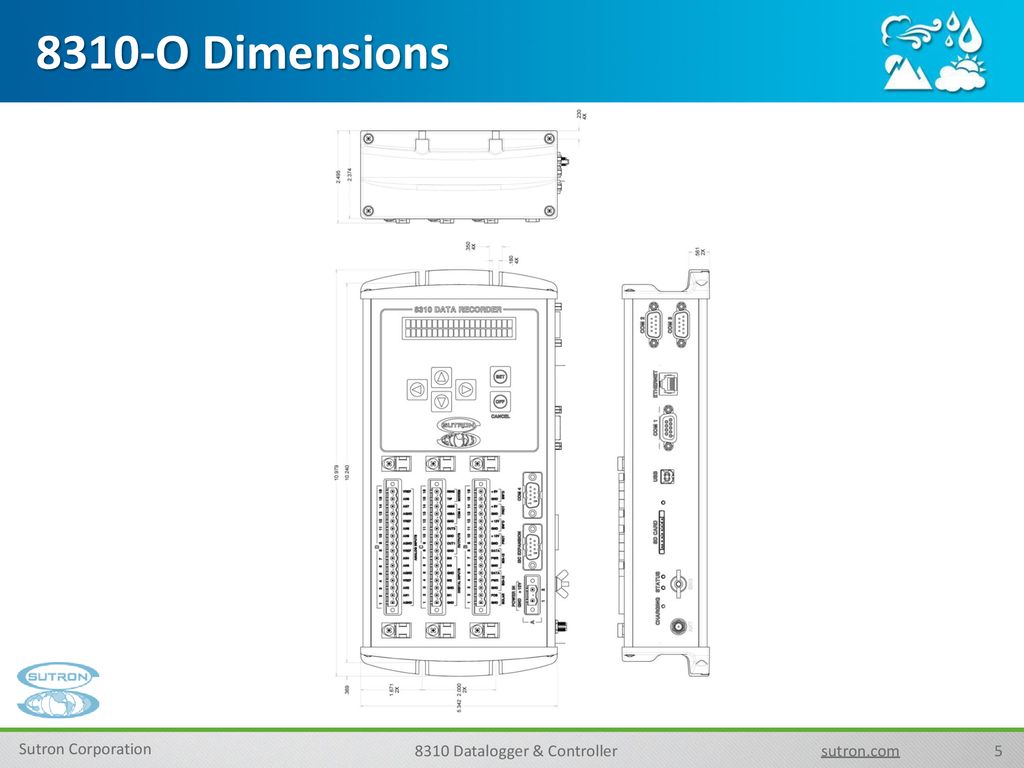

5 8310-O Dimensions

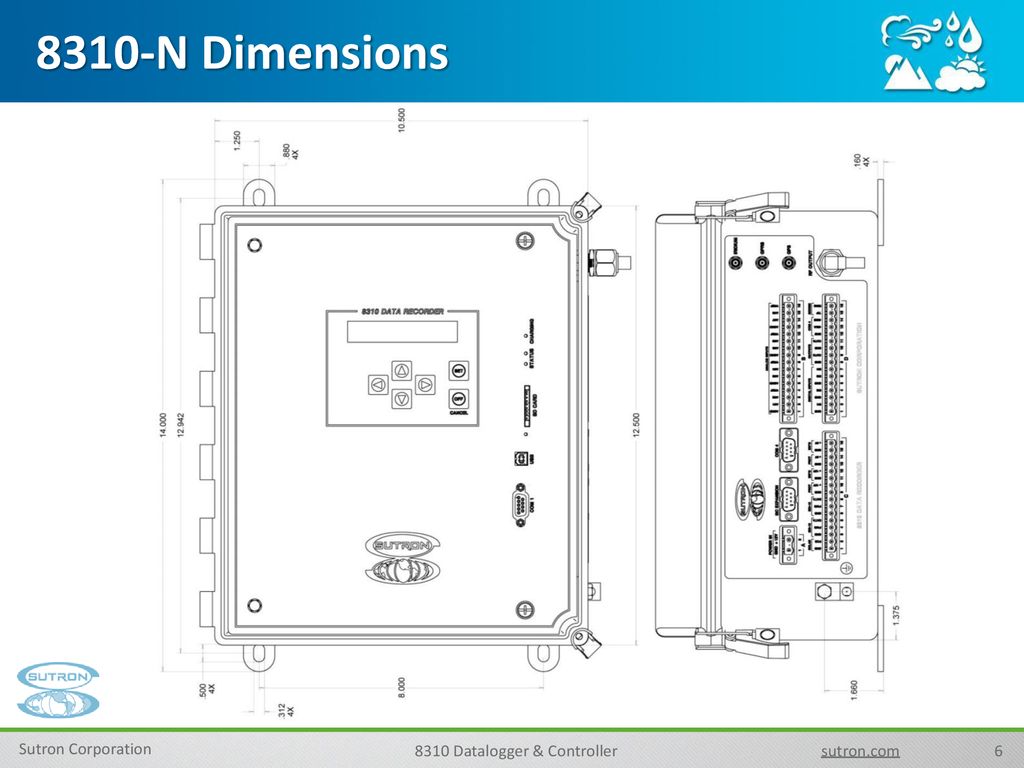

6 8310-N Dimensions

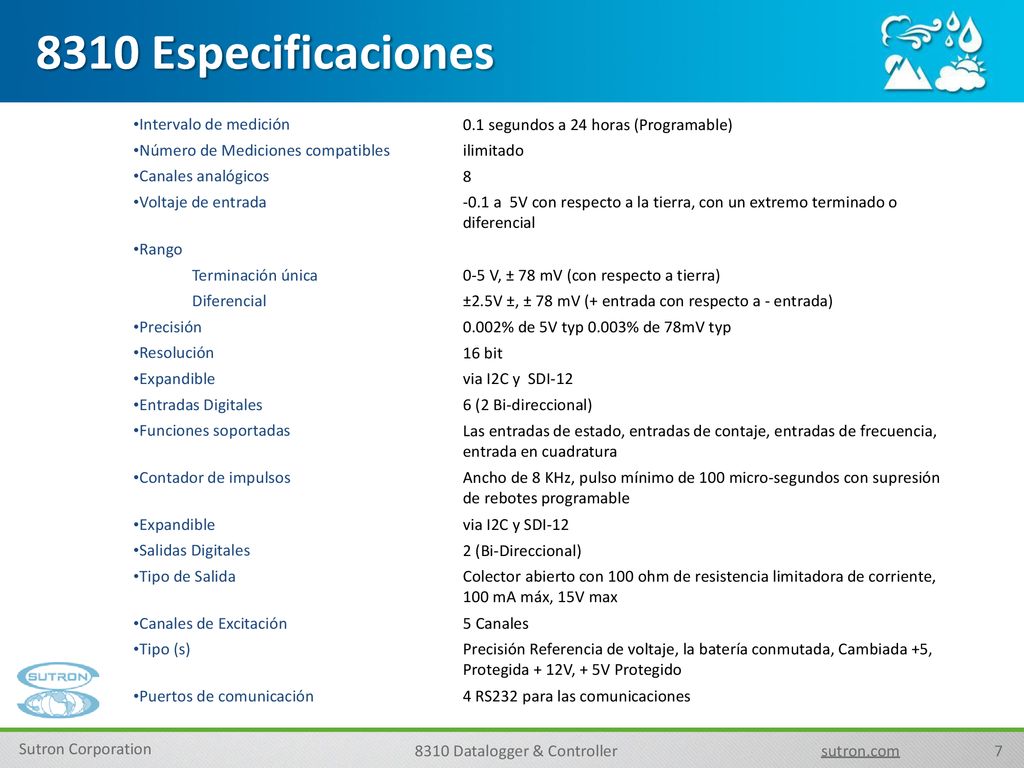

7 8310 Especificaciones Intervalo de medición
0.1 segundos a 24 horas (Programable) Número de Mediciones compatibles ilimitado Canales analógicos 8 Voltaje de entrada -0.1 a 5V con respecto a la tierra, con un extremo terminado o diferencial Rango                Terminación única 0-5 V, ± 78 mV (con respecto a tierra)                Diferencial ±2.5V ±, ± 78 mV (+ entrada con respecto a - entrada) Precisión 0.002% de 5V typ 0.003% de 78mV typ Resolución 16 bit Expandible via I2C y SDI-12 Entradas Digitales 6 (2 Bi-direccional) Funciones soportadas Las entradas de estado, entradas de contaje, entradas de frecuencia, entrada en cuadratura Contador de impulsos Ancho de 8 KHz, pulso mínimo de 100 micro-segundos con supresión de rebotes programable via I2C y SDI-12 Salidas Digitales 2 (Bi-Direccional) Tipo de Salida Colector abierto con 100 ohm de resistencia limitadora de corriente, 100 mA máx, 15V max Canales de Excitación 5 Canales Tipo (s) Precisión Referencia de voltaje, la batería conmutada, Cambiada +5, Protegida + 12V, + 5V Protegido Puertos de comunicación 4 RS232 para las comunicaciones

8 8310 Especificaciones - Continuación
Telemetría Satlink2, Sutron Datos y módem de voz, Radio, Conexión Directa, GPRS, iridio, MODBUS y dispositivos personalizados vía BÁSICO Número de Comunicaciones Simultáneas 4 Temperatura de funcionamiento -40°C a +60°C Pantalla de temperatura de funcionamiento LCD opera a -20 ° C Tipo de pantalla LCD retroiluminada de 2 x 20 caracteres visibles con luz solar Tipo de teclado 6 botones Memoria                Incorporado La memoria no volátil: 65 MB (1 a 3 millón de lecturas), RAM: 32 MB               Tarjeta SD / MMC Para los datos de descarga y leer las configuraciones / escritura o la memoria de registro adicional Ethernet Construido en el soporte de Ethernet Precisión de Reloj (a 0°C – 40°C) 5.4 seg / mes Requisitos de Energía 10-16VDC (20VDC max)           Consumo de corriente Normalmente 3 mA en espera, 40 mA activa Protocolos de Comunicación Soportados SSP (Protocolo Estándar Sutron), MODBUS, YMODEM, Telnet, HTTP, FTP, DHCP, DNS, SLIP, PPP y protocolos personalizados a través de Basic mediante RS-232, TCP, y UDP Programación Configuración del menú , Ampliado complejidad a través de BASIC, capacidad personalizada a través de C ++

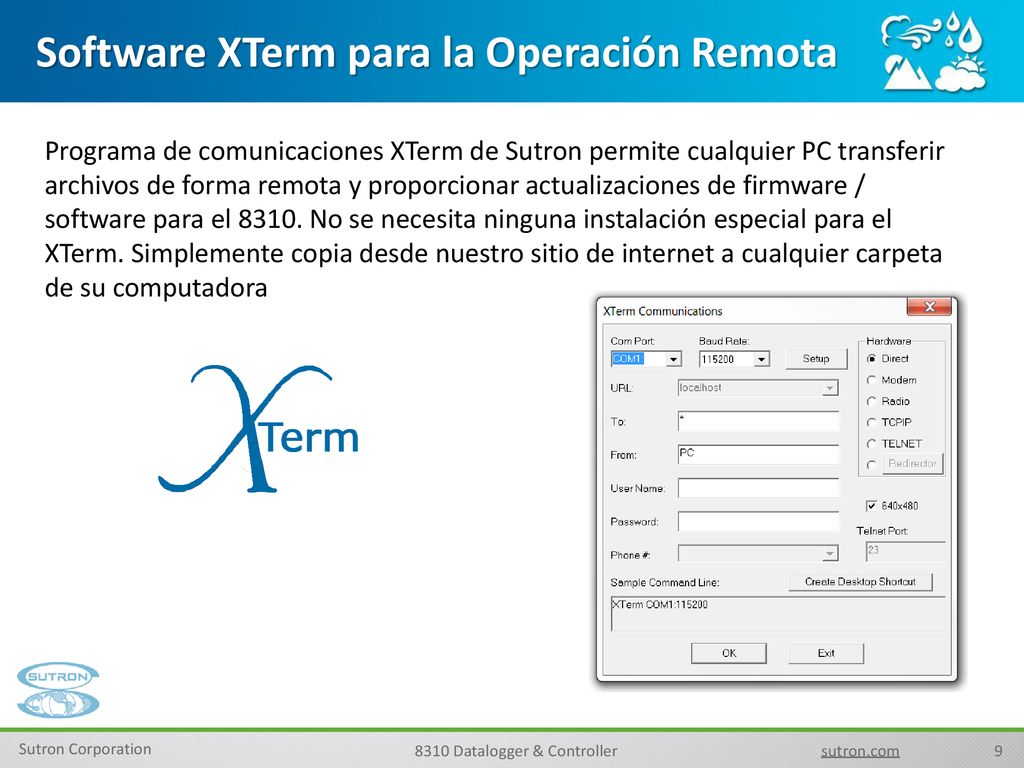

9 Software XTerm para la Operación Remota
Programa de comunicaciones XTerm de Sutron permite cualquier PC transferir archivos de forma remota y proporcionar actualizaciones de firmware / software para el No se necesita ninguna instalación especial para el XTerm. Simplemente copia desde nuestro sitio de internet a cualquier carpeta de su computadora

10 Portafolio de Cliente Clave – EE.UU
USGS USBR Electronic Data Solutions RUBICON Wright Pierce

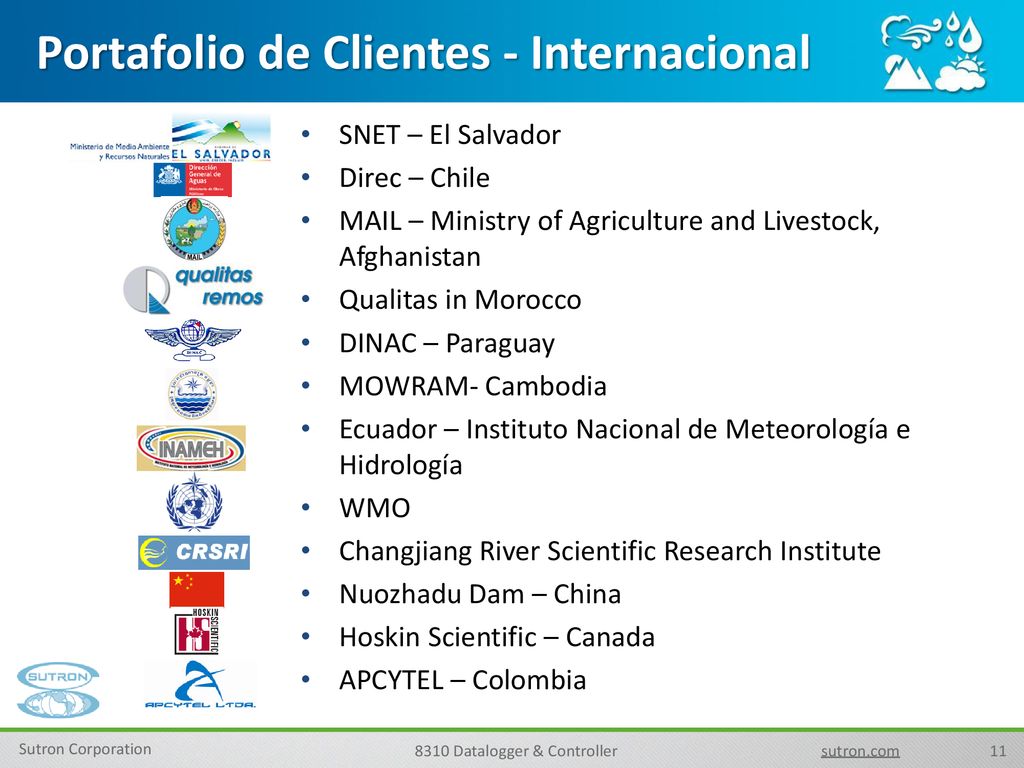

11 Portafolio de Clientes - Internacional
SNET – El Salvador Direc – Chile MAIL – Ministry of Agriculture and Livestock, Afghanistan Qualitas in Morocco DINAC – Paraguay MOWRAM- Cambodia Ecuador – Instituto Nacional de Meteorología e Hidrología WMO Changjiang River Scientific Research Institute Nuozhadu Dam – China Hoskin Scientific – Canada APCYTEL – Colombia

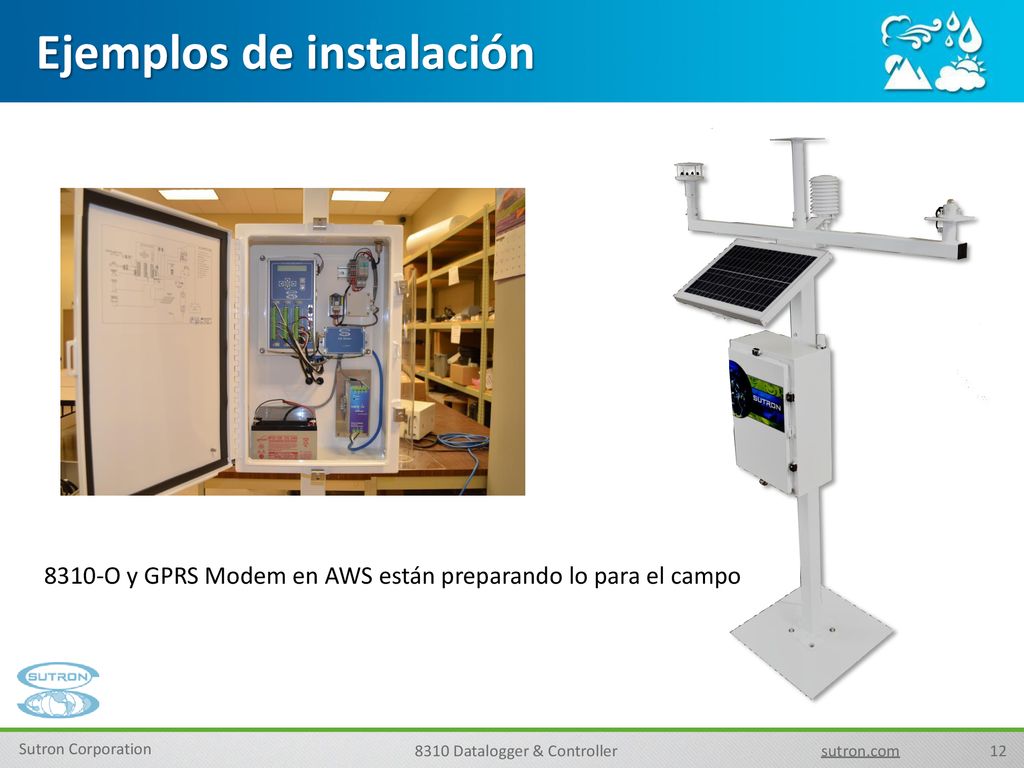

12 Ejemplos de instalación
8310-O y GPRS Modem en AWS están preparando lo para el campo

13 Ejemplos de instalación

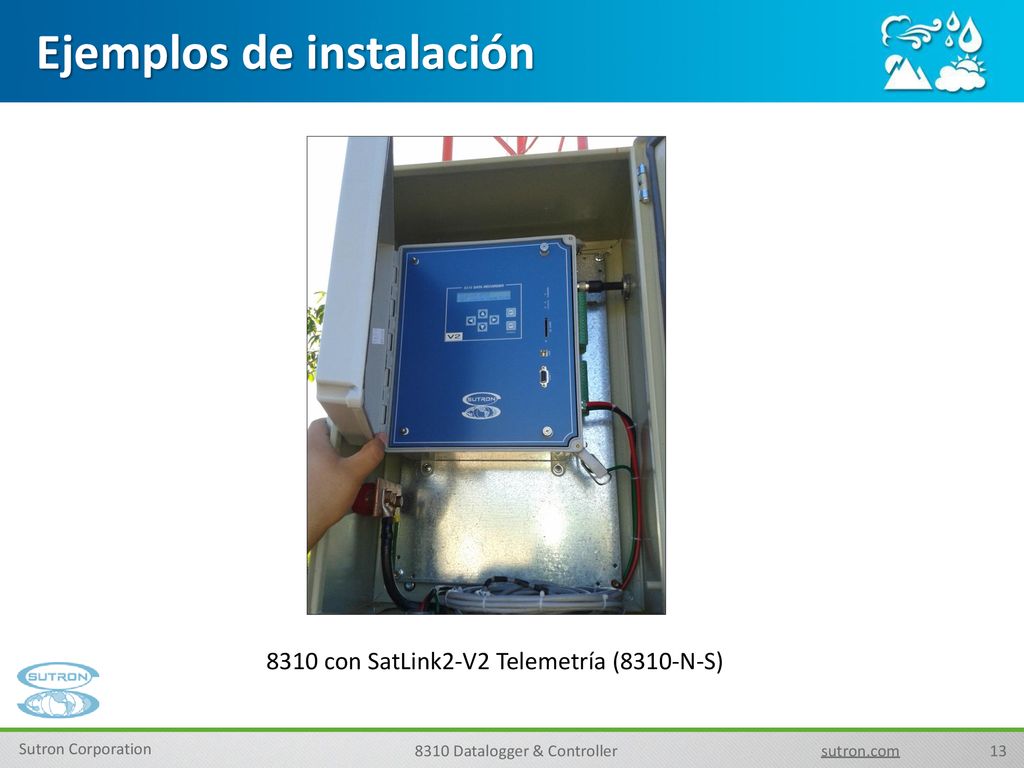

8310 con SatLink2-V2 Telemetría (8310-N-S)

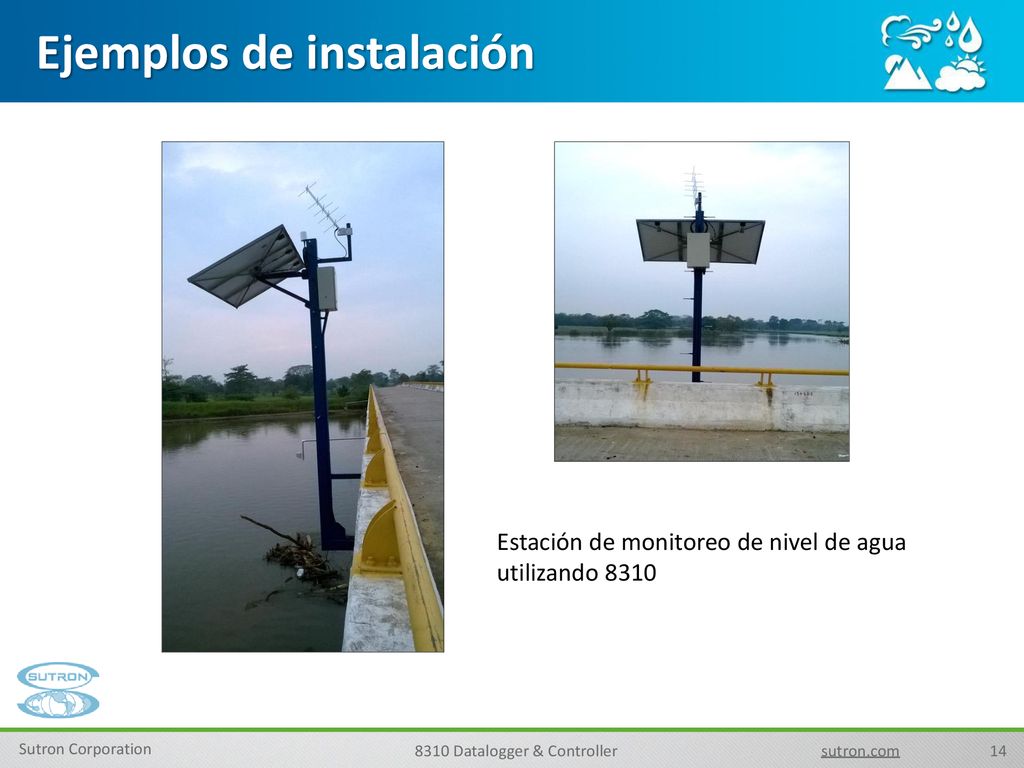

14 Ejemplos de instalación
Estación de monitoreo de nivel de agua utilizando 8310

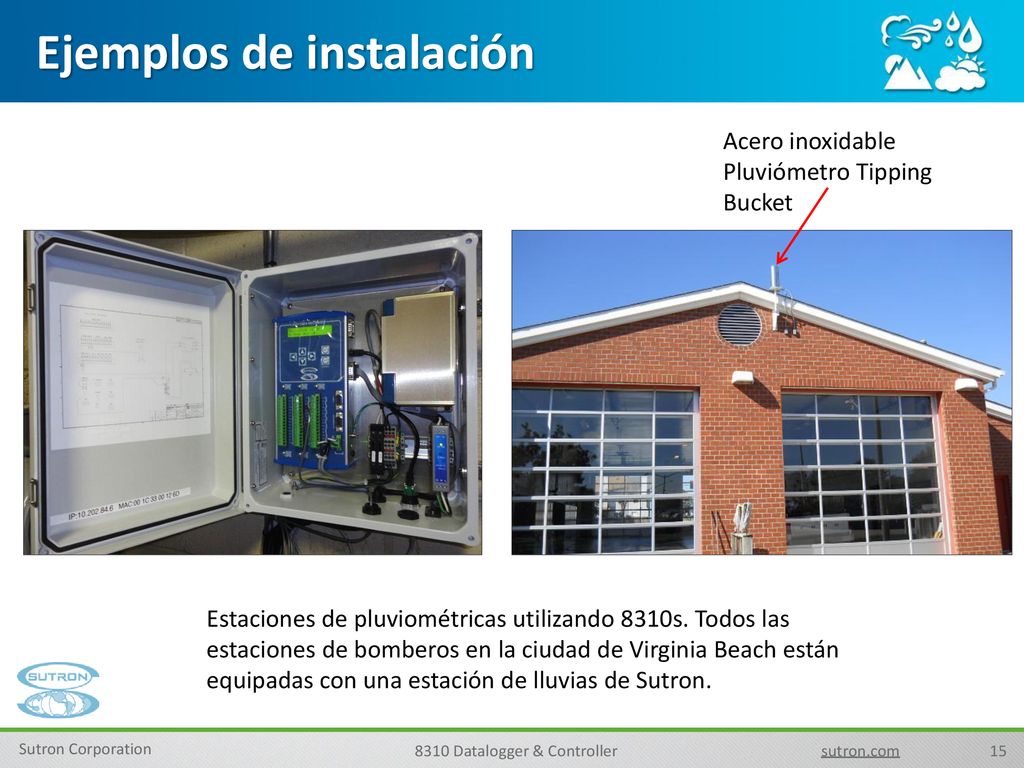

15 Ejemplos de instalación
Acero inoxidable Pluviómetro Tipping Bucket Estaciones de pluviométricas utilizando 8310s. Todos las estaciones de bomberos en la ciudad de Virginia Beach están equipadas con una estación de lluvias de Sutron.

16 8310 Modelos y opciones Modelos 8310-O 8310 – Versión Sin-Nema 8310-N 8310 Con Recinto Nema 8310-N-S 8310 Con Recinto Nema y Satlink 8310-N-G 8310 Con Recinto Nema y GPRS 8310-N-I 8310 Con Recinto Nema y Iridium 8310-N-P 8310 Con Recinto Nema y Teléfono / Módem de Voz 8310-N-S-G 8310 Con Recinto Nema, Satlink y GPRS 8310-N-S-I 8310 Con Recinto Nema, Satlink y Iridium 8310-N-S-P 8310 Con Recinto Nema, Satlink y Teléfono / Módem de Voz 8310-N-G-I 8310 Con Recinto Nema , GPRS y Iridium

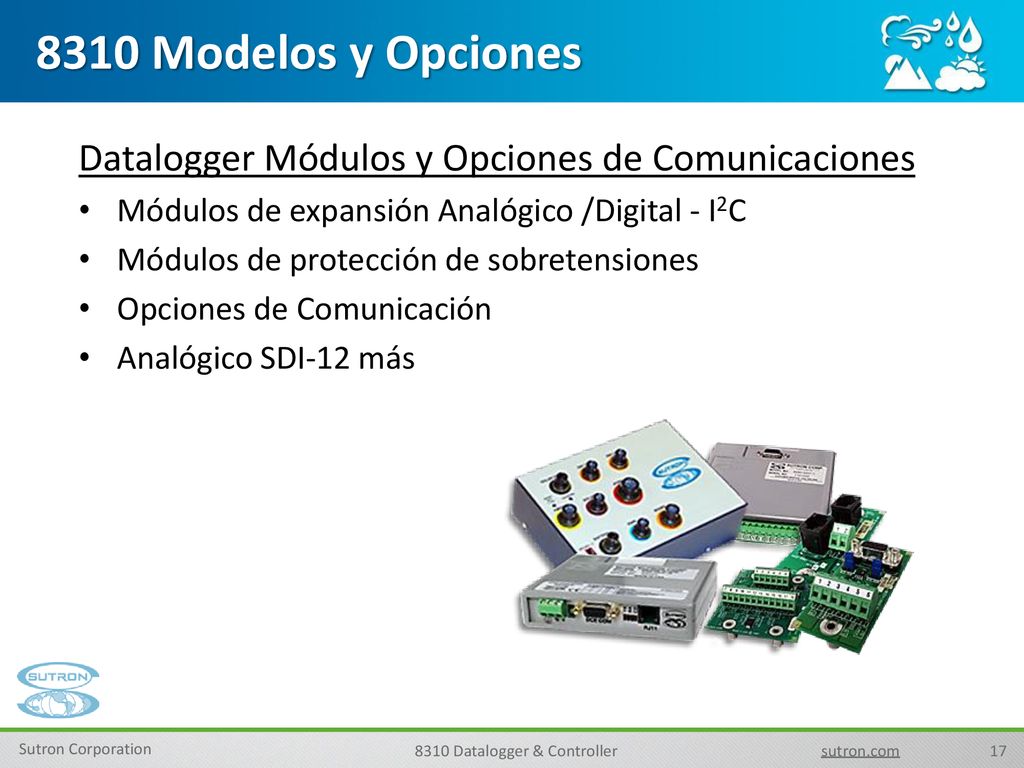

17 8310 Modelos y Opciones Datalogger Módulos y Opciones de Comunicaciones Módulos de expansión Analógico /Digital - I2C Módulos de protección de sobretensiones Opciones de Comunicación Analógico SDI-12 más

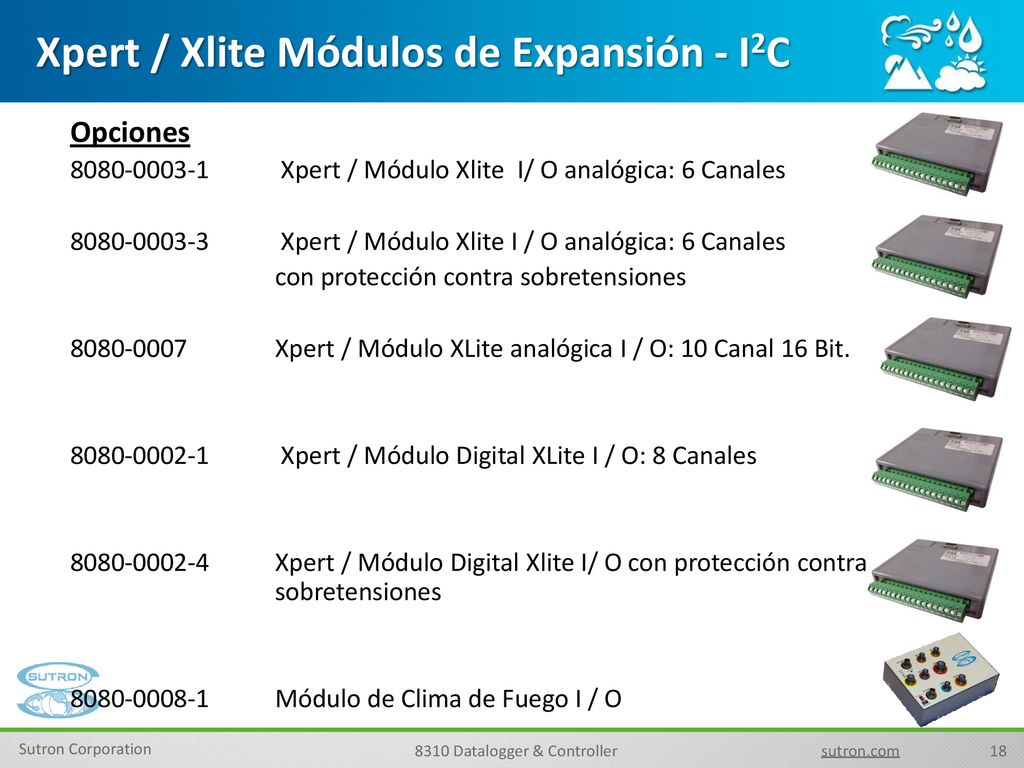

18 Xpert / Xlite Módulos de Expansión - I2C
Opciones Xpert / Módulo Xlite I/ O analógica: 6 Canales Xpert / Módulo Xlite I / O analógica: 6 Canales con protección contra sobretensiones Xpert / Módulo XLite analógica I / O: 10 Canal 16 Bit. Xpert / Módulo Digital XLite I / O: 8 Canales Xpert / Módulo Digital Xlite I/ O con protección contra sobretensiones Módulo de Clima de Fuego I / O

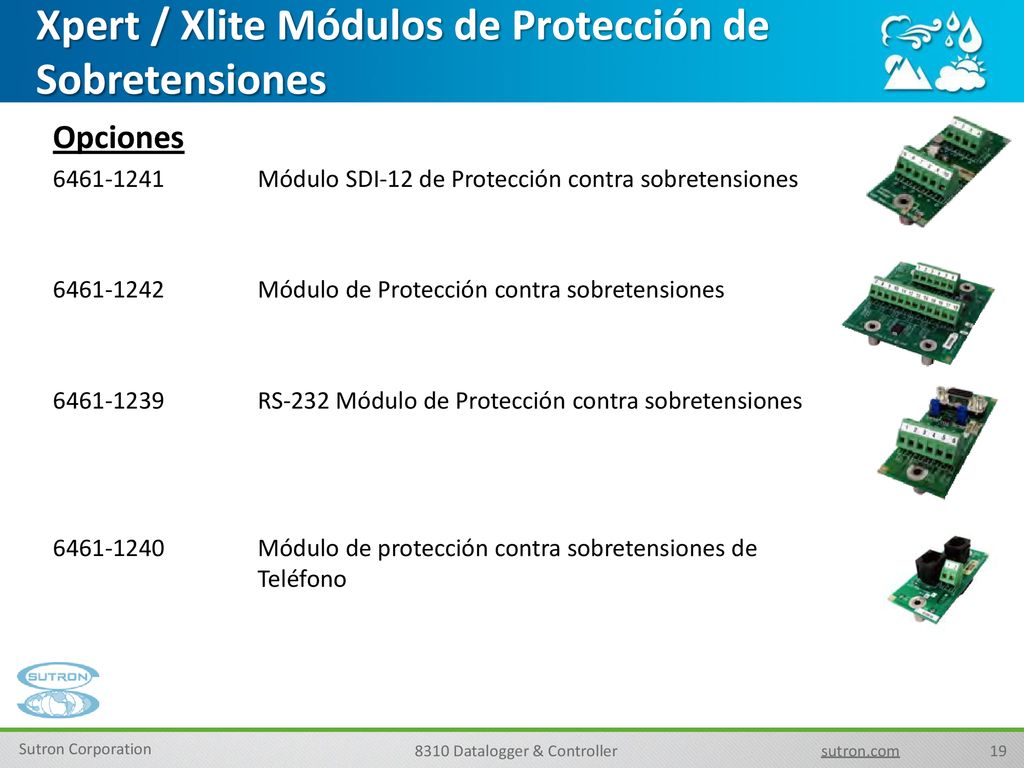

19 Xpert / Xlite Módulos de Protección de Sobretensiones
Opciones Módulo SDI-12 de Protección contra sobretensiones Módulo de Protección contra sobretensiones RS-232 Módulo de Protección contra sobretensiones Módulo de protección contra sobretensiones de Teléfono

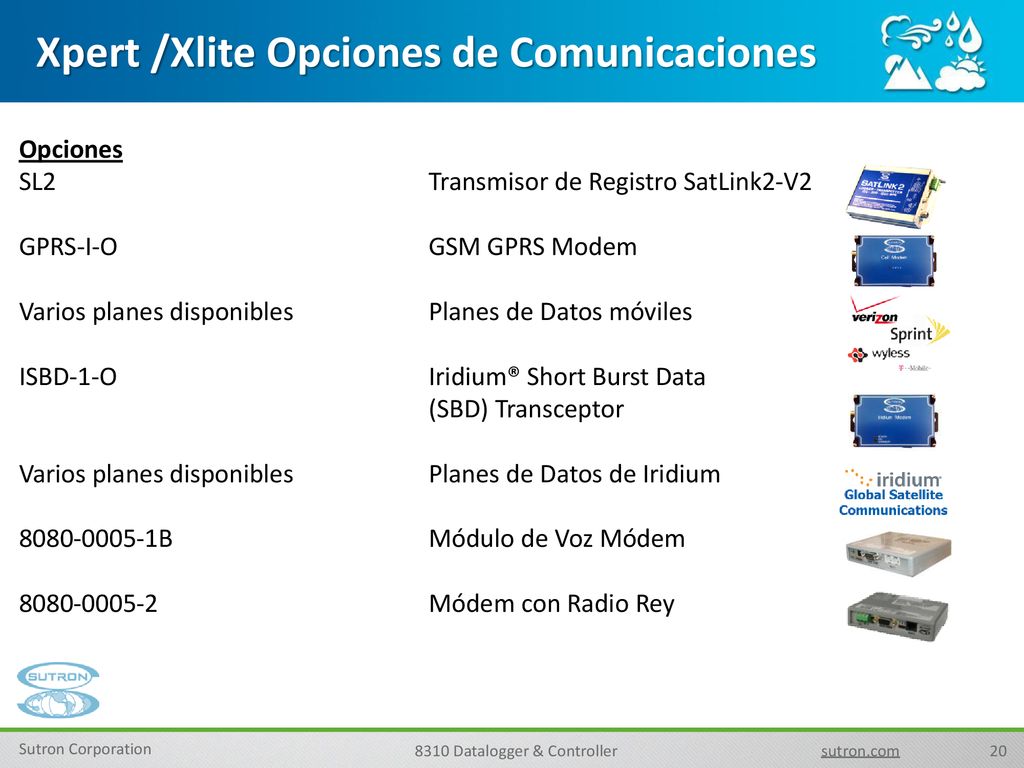

20 Xpert /Xlite Opciones de Comunicaciones
Opciones SL2 Transmisor de Registro SatLink2-V2 GPRS-I-O GSM GPRS Modem Varios planes disponibles Planes de Datos móviles ISBD-1-O Iridium® Short Burst Data (SBD) Transceptor Varios planes disponibles Planes de Datos de Iridium B Módulo de Voz Módem Módem con Radio Rey

21 SDI-MC ² (Multi-Canal, Multi-Configuraciones)
Opciones SDI-MC ² (Multiple Canal, varias configuraciones) CONVIERTE ESTAS SALIDAS COMUNES A SDI-12 Analog 0-5 VDC 4-20 ma Diferencial Ratiometric Digital Interruptor de Cierre Frecuencia (20KHz) Período Cuadratura Especial VPDL (Voltaje Digital Programable Logic) ESPECIFICACIONES Voltaje de entrada 8-16 VDC Consumo de energía <0.5mA en reposo, 6 mA tip. medición (exclusivo de la corriente requerido por sensores) Rango de temperatura de -40ºC a + 60º Interfaces de comunicación SDI-12 SDI-12 Soporte V1.3 - trabajará con V1.0, V1.1, V1.2, V1.3 y registradores de datos Las entradas analógicas 3 dedican 1 uso programable. Rango de entrada 0 - 5V Ganancia programable de hasta 128. Cualquier 2 entradas analógicas se pueden medir como un verdadero par diferencial, No sólo la diferencia de dos lecturas de una sola terminación. 24 bit convertidor A / D Buffer de entrada de alta impedancia programable (0.05 V a 3.5 V) Precisión Analógico % 25 ° C Coeficiente de temperatura + 5 ppm / ° C típ., + 10 ppm / ° C máx. Solo una entrada analógica compartida se puede configurar para medir las entradas digitales hasta 8 kHz. Entrada dedicada Digital (1) hasta 8 kHz. Programable 20 k Ohm pull-up para el interruptor entradas de cierre. De entrada Entradas filtrado digital compatibles con el filtrado de-rebote programable Referencia referencia 2.5V de salida - 10 mA máx. Conmutada Salida de alimentación programable de 5V o conmutado tensión de alimentación mA máx Salida 5V + 5% Caída Switched suministro, 0.5V a 10 mA, 1.7 V a 100 mA. Montaje en carril DIN con resorte clip metálico. Conexiones de cableado de cuatro bloques de terminales enchufables

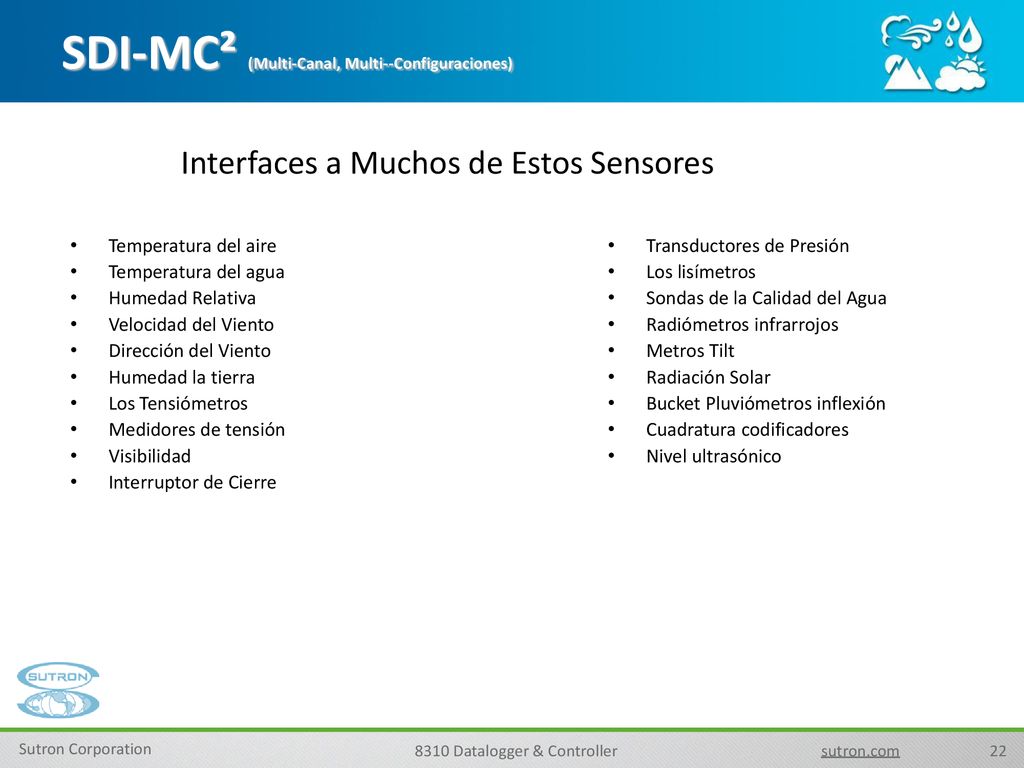

22 SDI-MC² (Multi-Canal, Multi--Configuraciones)
Interfaces a Muchos de Estos Sensores Temperatura del aire Temperatura del agua Humedad Relativa Velocidad del Viento Dirección del Viento Humedad la tierra Los Tensiómetros Medidores de tensión Visibilidad Interruptor de Cierre Transductores de Presión Los lisímetros Sondas de la Calidad del Agua Radiómetros infrarrojos Metros Tilt Radiación Solar Bucket Pluviómetros inflexión Cuadratura codificadores Nivel ultrasónico
