1 Profesor Guía: Jorge Norambuena Sanzana Patrocinante: Luis Barros Sáez
INACAP CONCEPCIÓN-TALCAHUANO Trabajo de seminario para optar al título de Ingeniero Mecánico en Mantenimiento Industrial EXPOSICIÓN FINAL PLAN DE MEJORAMIENTO PARA EL EQUIPO DE BAÑO ANTIMANCHAS DE LA EMPRESA LAMINADORA LOS ANGELES S.A. Profesor Guía: Jorge Norambuena Sanzana Patrocinante: Luis Barros Sáez Autores Rubén Heredia Mario Mardones Claudio Ramos Diciembre de 2012

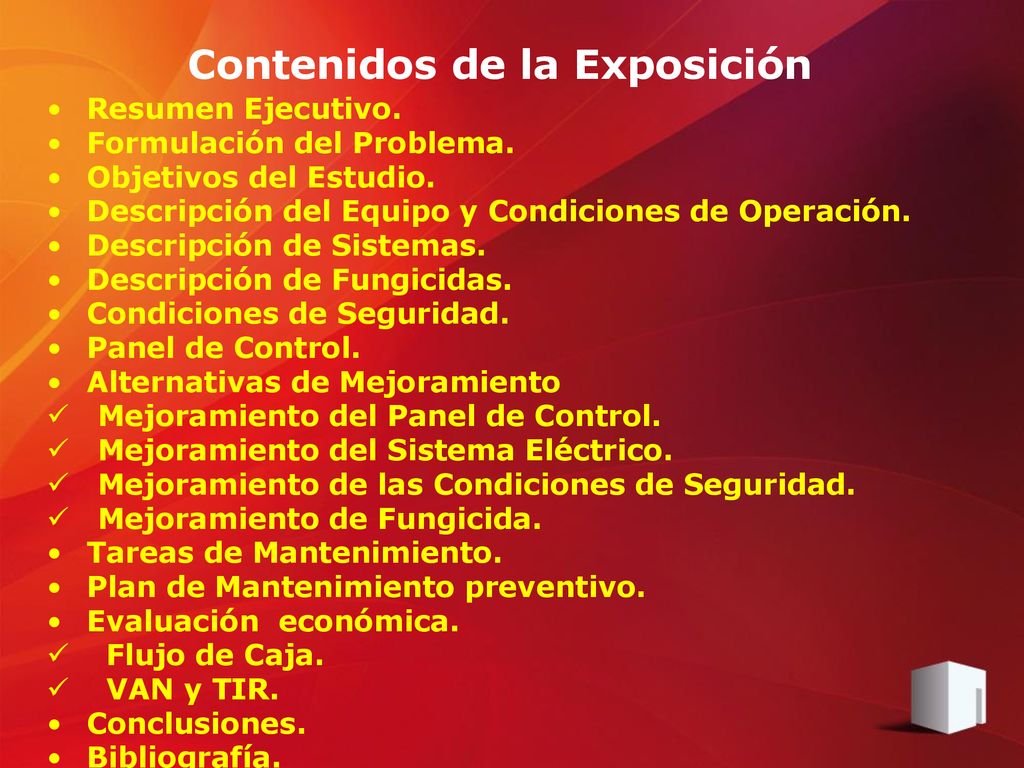

2 Contenidos de la Exposición
Resumen Ejecutivo. Formulación del Problema. Objetivos del Estudio. Descripción del Equipo y Condiciones de Operación. Descripción de Sistemas. Descripción de Fungicidas. Condiciones de Seguridad. Panel de Control. Alternativas de Mejoramiento Mejoramiento del Panel de Control. Mejoramiento del Sistema Eléctrico. Mejoramiento de las Condiciones de Seguridad. Mejoramiento de Fungicida. Tareas de Mantenimiento. Plan de Mantenimiento preventivo. Evaluación económica. Flujo de Caja. VAN y TIR. Conclusiones. Bibliografía.

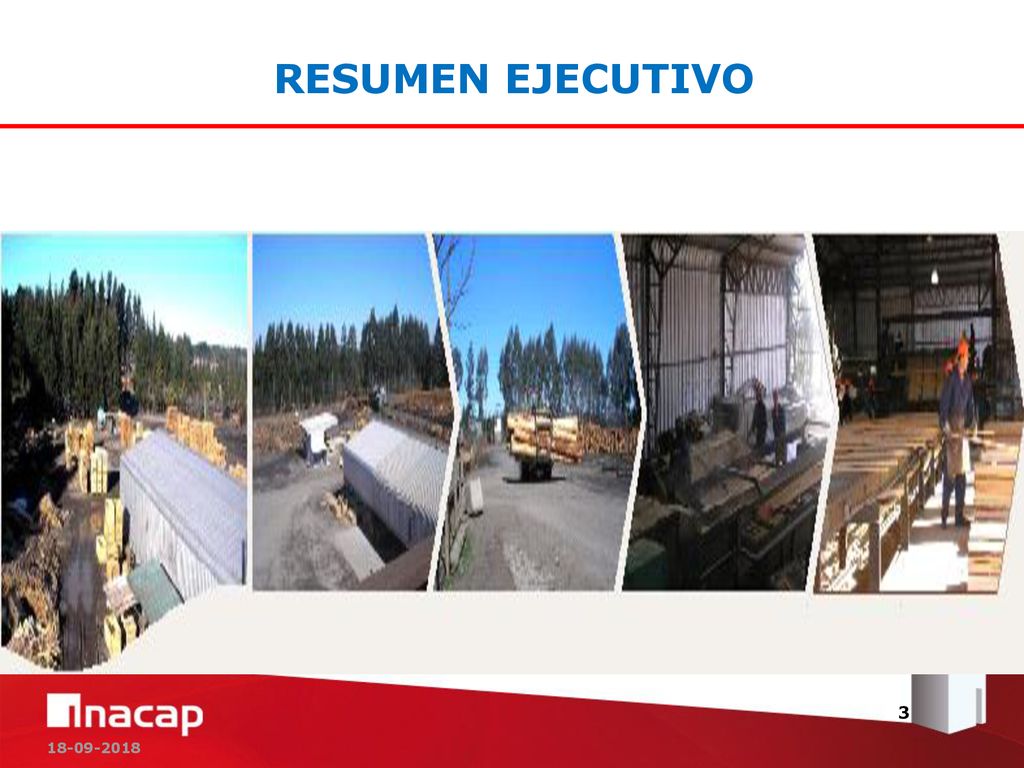

3 RESUMEN EJECUTIVO

4 FORMULACIÓN DEL PROBLEMA

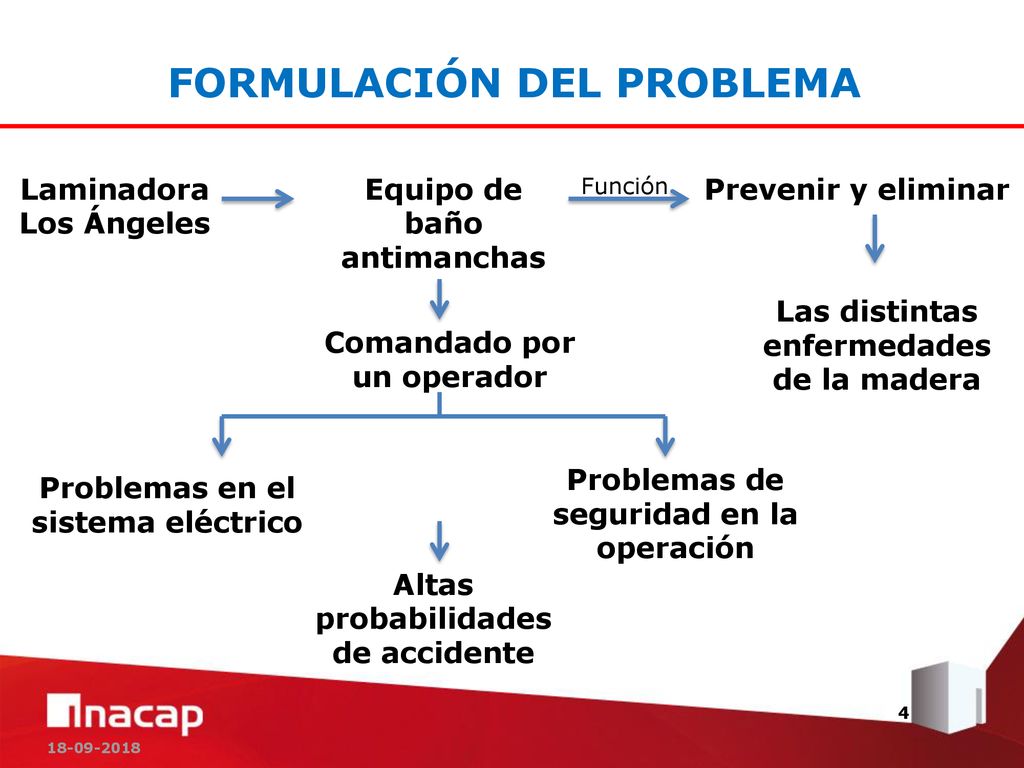

FORMULACIÓN DEL PROBLEMA Laminadora Los Ángeles Equipo de baño antimanchas Función Prevenir y eliminar Las distintas enfermedades de la madera Comandado por un operador Problemas de seguridad en la operación Problemas en el sistema eléctrico Altas probabilidades de accidente

5 OBJETIVOS DEL ESTUDIO Objetivo General:

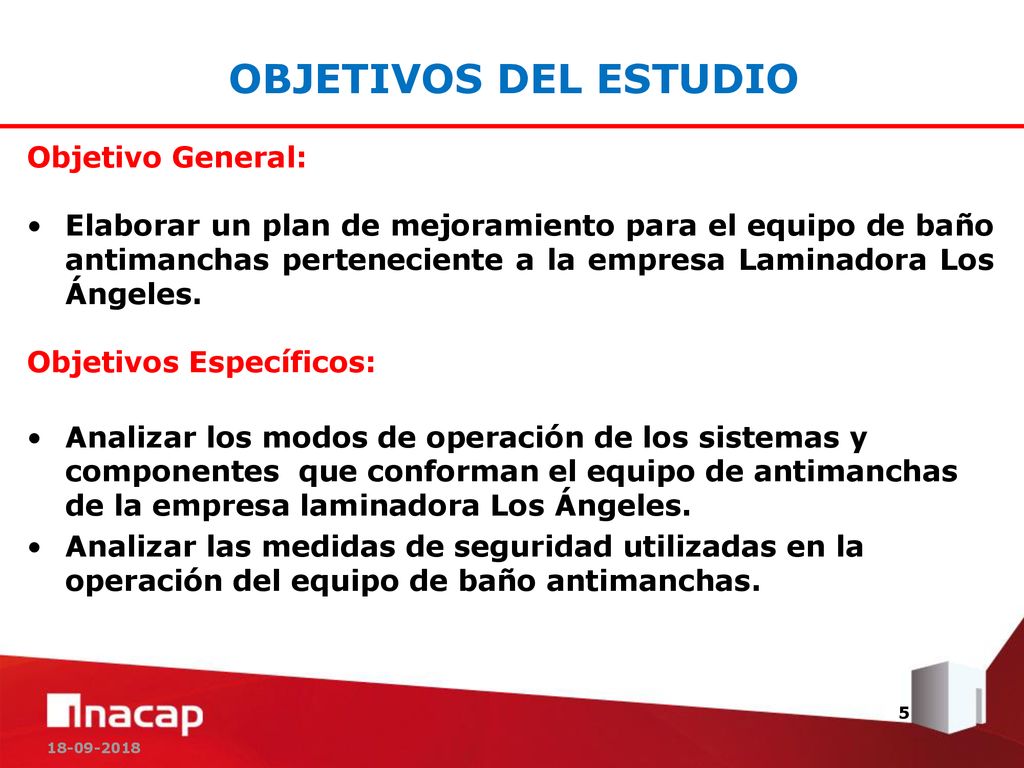

OBJETIVOS DEL ESTUDIO Objetivo General: Elaborar un plan de mejoramiento para el equipo de baño antimanchas perteneciente a la empresa Laminadora Los Ángeles. Objetivos Específicos: Analizar los modos de operación de los sistemas y componentes que conforman el equipo de antimanchas de la empresa laminadora Los Ángeles. Analizar las medidas de seguridad utilizadas en la operación del equipo de baño antimanchas.

6 OBJETIVOS DEL ESTUDIO Objetivos Específicos:

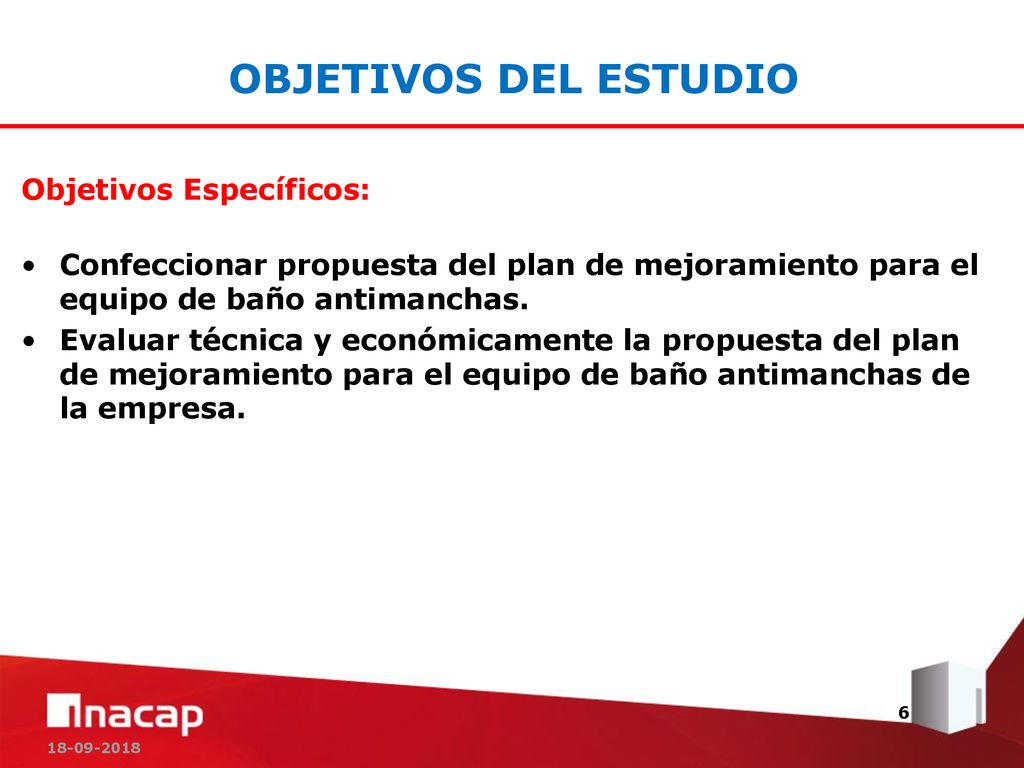

OBJETIVOS DEL ESTUDIO Objetivos Específicos: Confeccionar propuesta del plan de mejoramiento para el equipo de baño antimanchas. Evaluar técnica y económicamente la propuesta del plan de mejoramiento para el equipo de baño antimanchas de la empresa.

7 DESCRIPCIÓN DEL EQUIPO
DESCRIPCIÓN DEL EQUIPO Confeccionada y armada por la planta Equipo de baño antimanchas Comandada por un operador Utiliza dos sistemas El cual usa botoneras para el funcionamiento Sistema eléctrico Sistema hidráulico

8 DESCRIPCIÓN DEL EQUIPO
DESCRIPCIÓN DEL EQUIPO Vista frontal del equipo de baño antimanchas.

9 DESCRIPCIÓN DEL EQUIPO

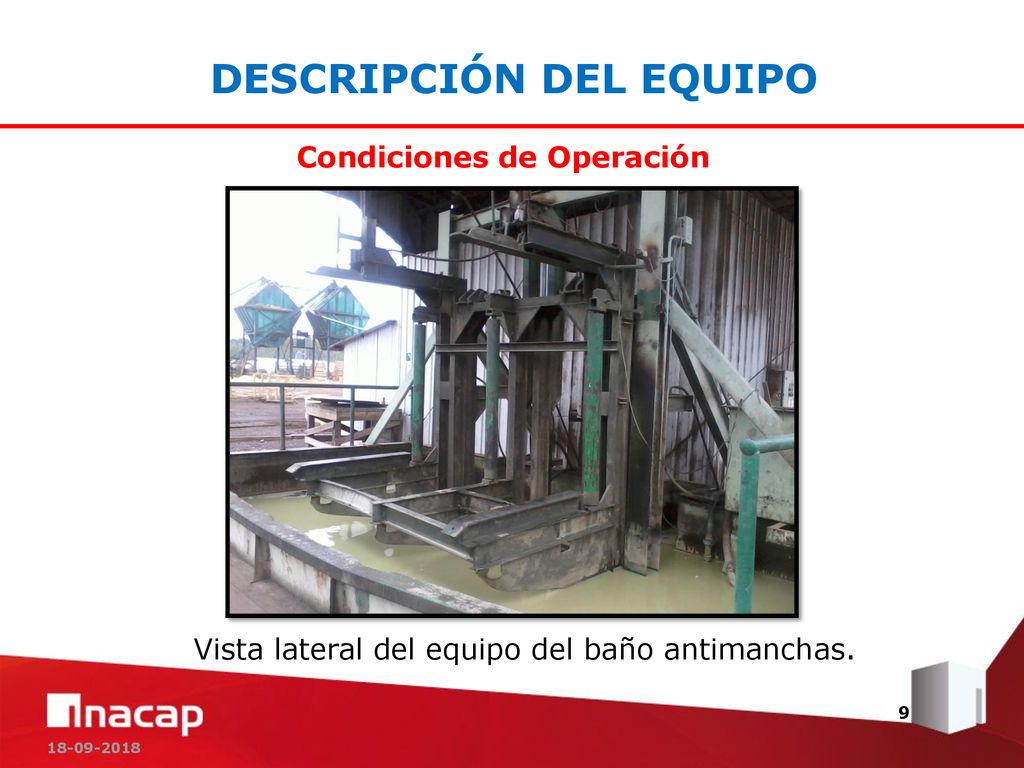

DESCRIPCIÓN DEL EQUIPO Condiciones de Operación Vista lateral del equipo del baño antimanchas.

10 DESCRIPCIÓN DEL EQUIPO

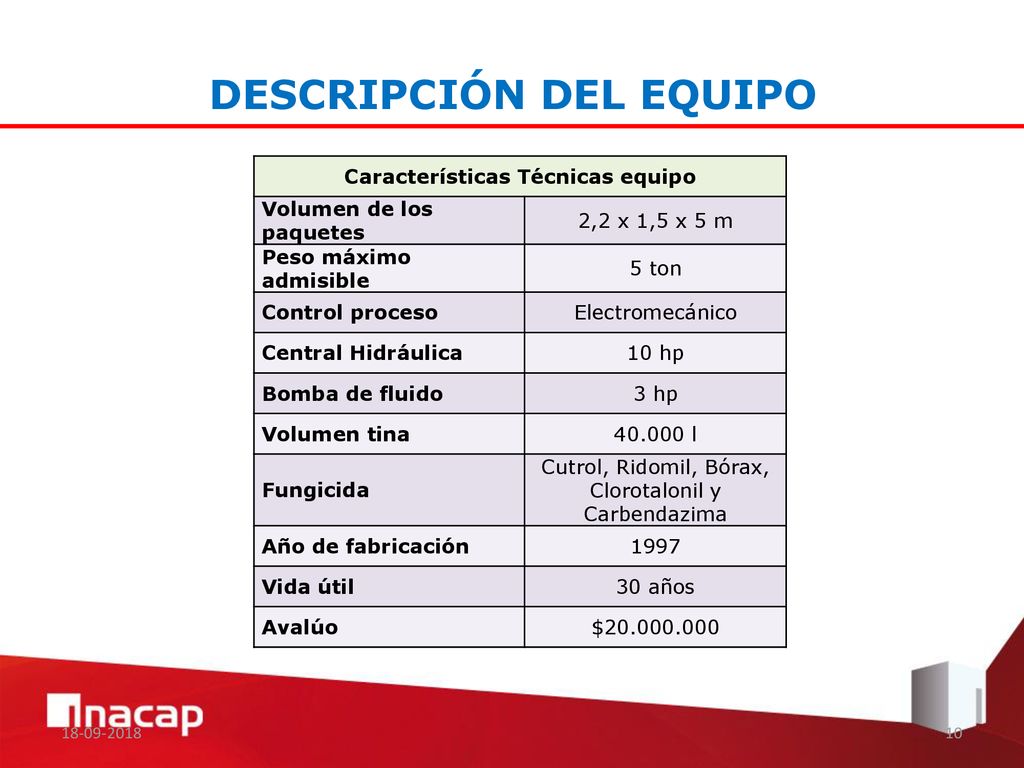

Características Técnicas equipo Volumen de los paquetes 2,2 x 1,5 x 5 m Peso máximo admisible 5 ton Control proceso Electromecánico Central Hidráulica 10 hp Bomba de fluido 3 hp Volumen tina l Fungicida Cutrol, Ridomil, Bórax, Clorotalonil y Carbendazima Año de fabricación 1997 Vida útil 30 años Avalúo $

11 DESCRIPCIÓN DE SISTEMAS

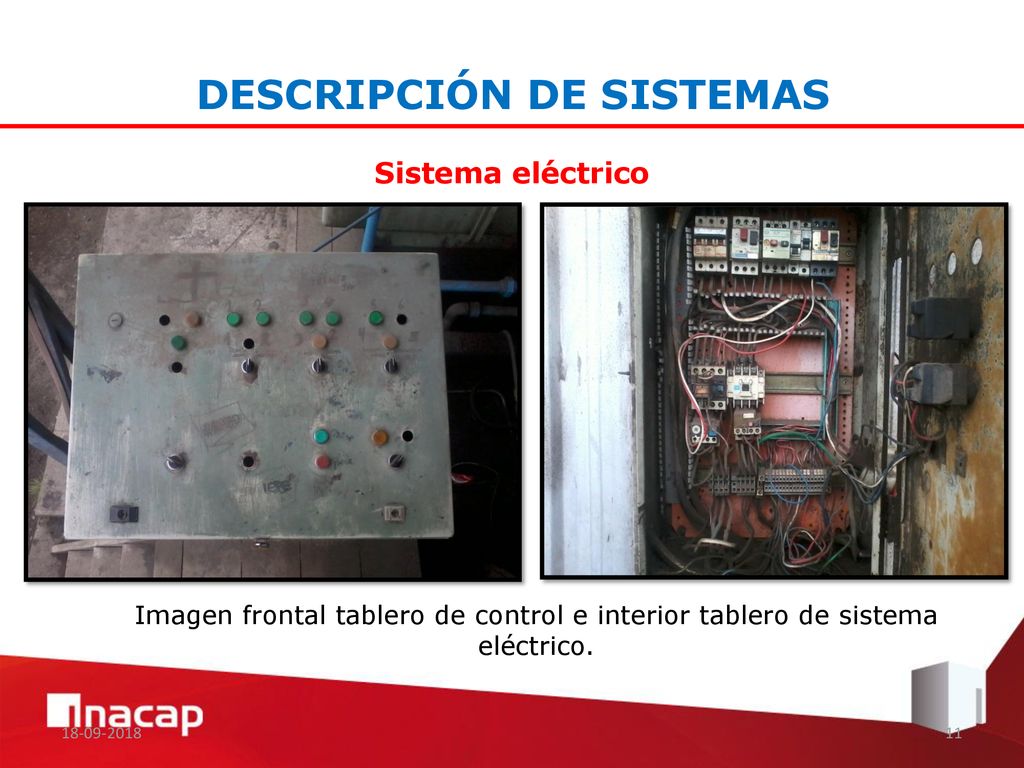

Sistema eléctrico Imagen frontal tablero de control e interior tablero de sistema eléctrico.

12 DESCRIPCIÓN DE SISTEMAS

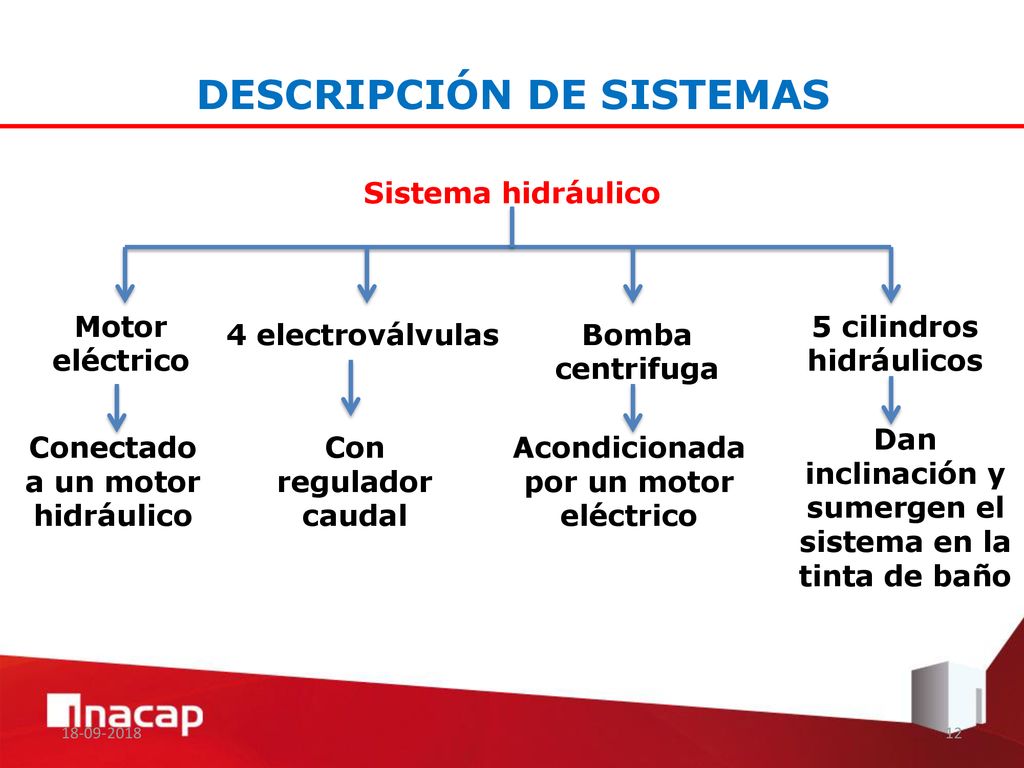

Sistema hidráulico Motor eléctrico 5 cilindros hidráulicos 4 electroválvulas Bomba centrifuga Dan inclinación y sumergen el sistema en la tinta de baño Conectado a un motor hidráulico Con regulador caudal Acondicionada por un motor eléctrico

13 DESCRIPCIÓN DE SISTEMAS

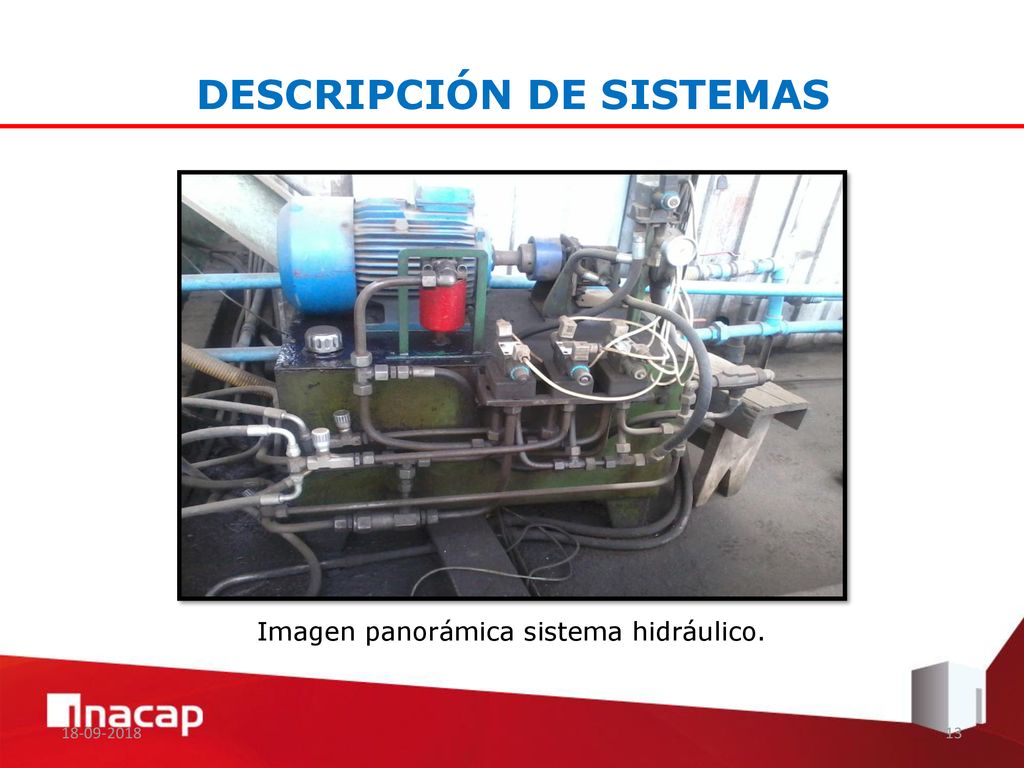

Imagen panorámica sistema hidráulico.

14 DESCRIPCION DE FUNGICIDAS

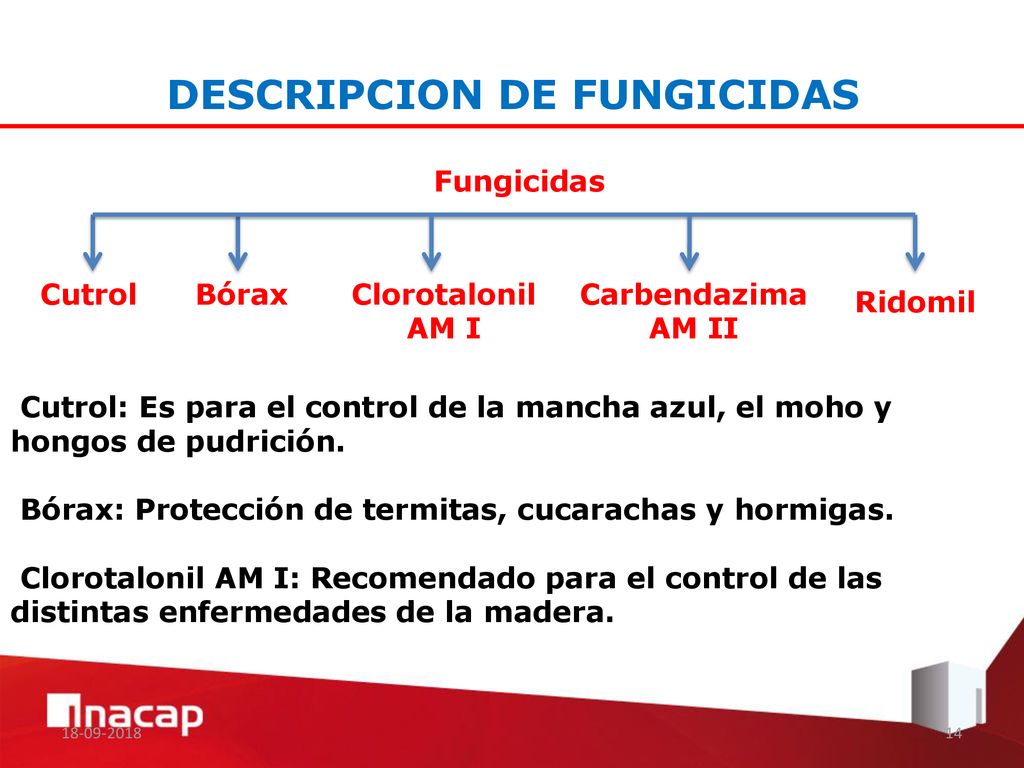

Cutrol Bórax Clorotalonil AM I Carbendazima AM II Ridomil Cutrol: Es para el control de la mancha azul, el moho y hongos de pudrición. Bórax: Protección de termitas, cucarachas y hormigas. Clorotalonil AM I: Recomendado para el control de las distintas enfermedades de la madera.

15 DESCRIPCION DE FUNGICIDAS

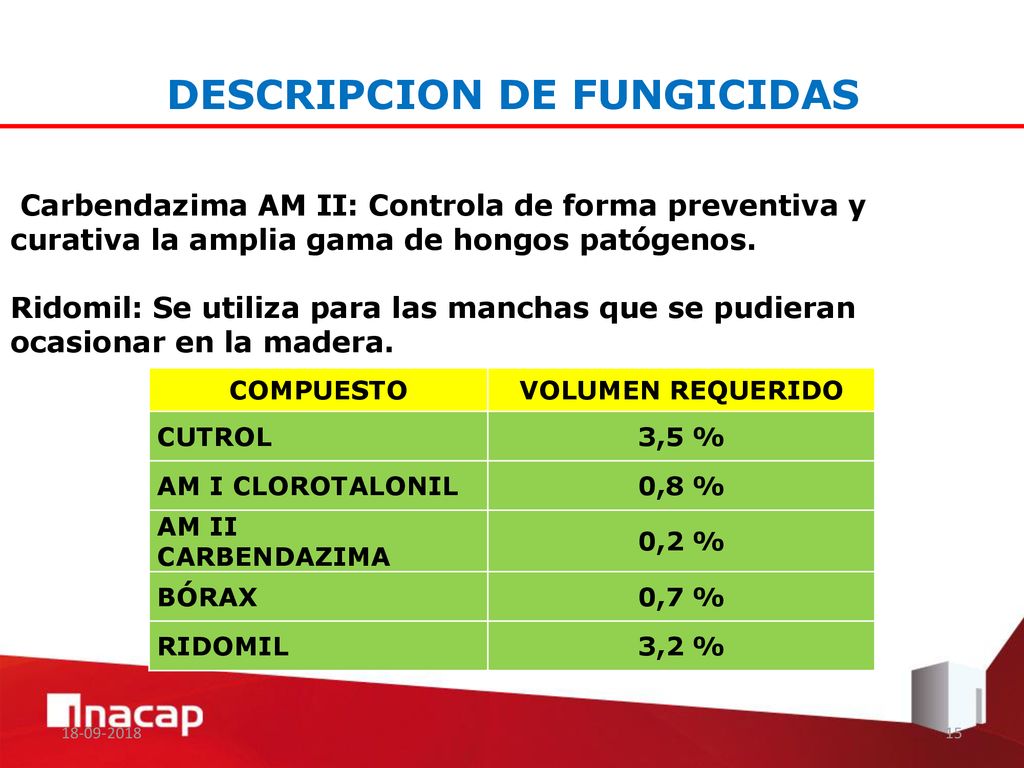

Carbendazima AM II: Controla de forma preventiva y curativa la amplia gama de hongos patógenos. Ridomil: Se utiliza para las manchas que se pudieran ocasionar en la madera. COMPUESTO VOLUMEN REQUERIDO CUTROL 3,5 % AM I CLOROTALONIL 0,8 % AM II CARBENDAZIMA 0,2 % BÓRAX 0,7 % RIDOMIL 3,2 %

16 CONDICIONES DE SEGURIDAD

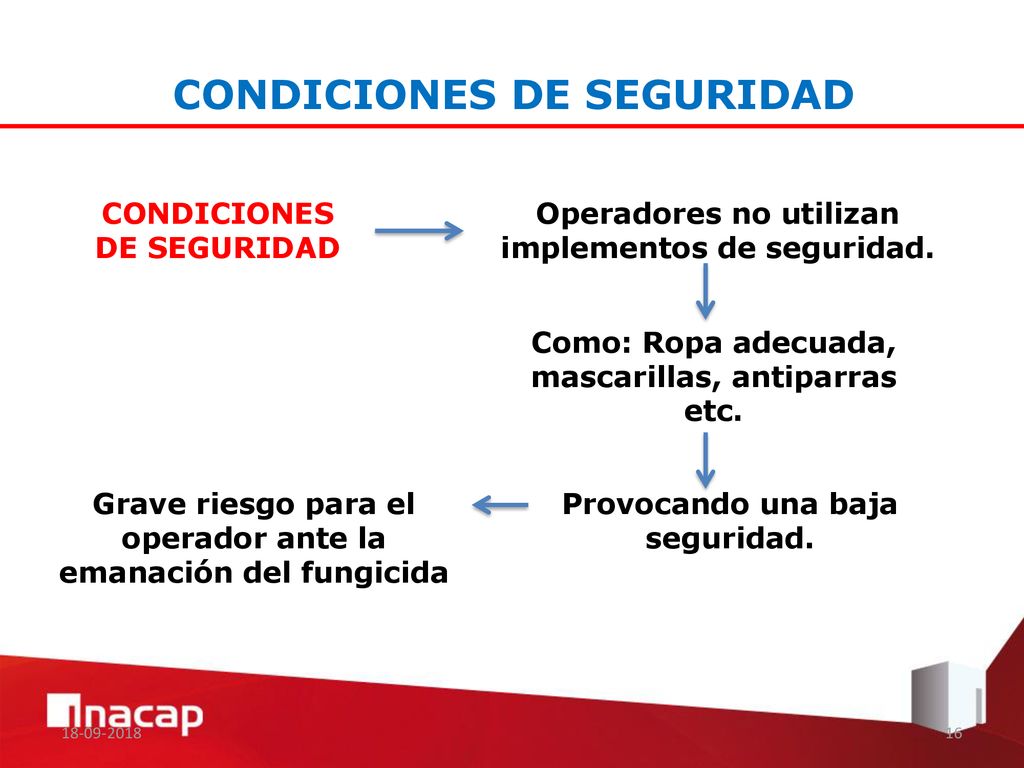

Operadores no utilizan implementos de seguridad. Como: Ropa adecuada, mascarillas, antiparras etc. Grave riesgo para el operador ante la emanación del fungicida Provocando una baja seguridad.

17 ALTERNATIVAS DE MEJORAMIENTO

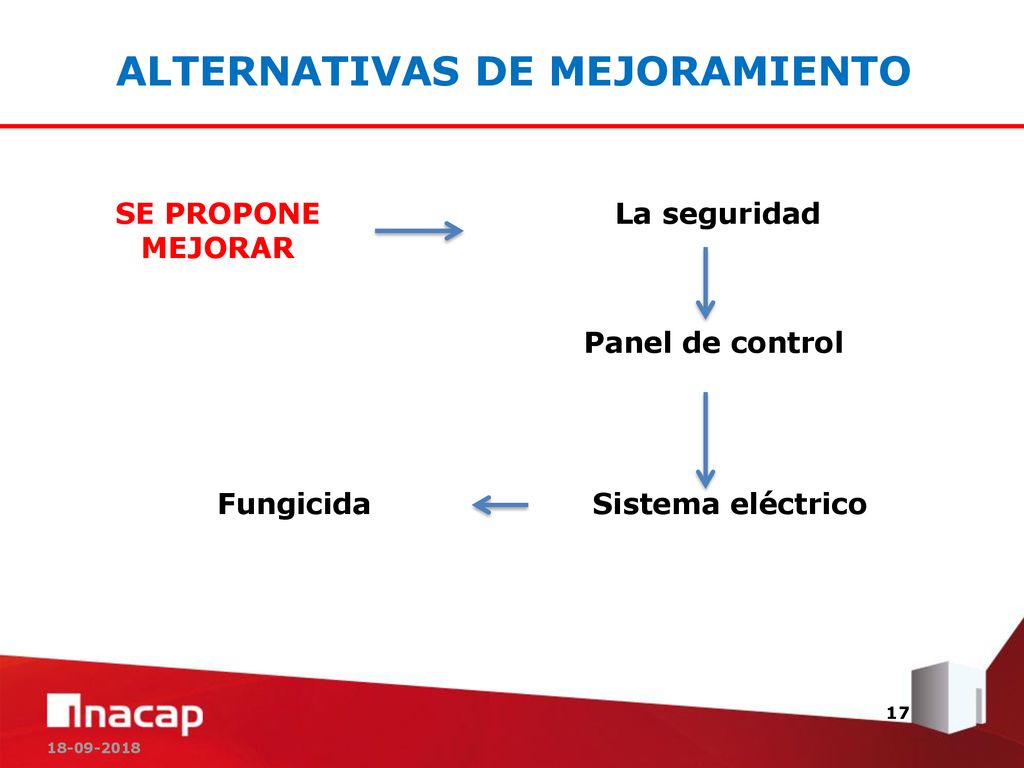

ALTERNATIVAS DE MEJORAMIENTO SE PROPONE MEJORAR La seguridad Panel de control Fungicida Sistema eléctrico

18 MEJORAMIENTO DEL PANEL DE CONTROL

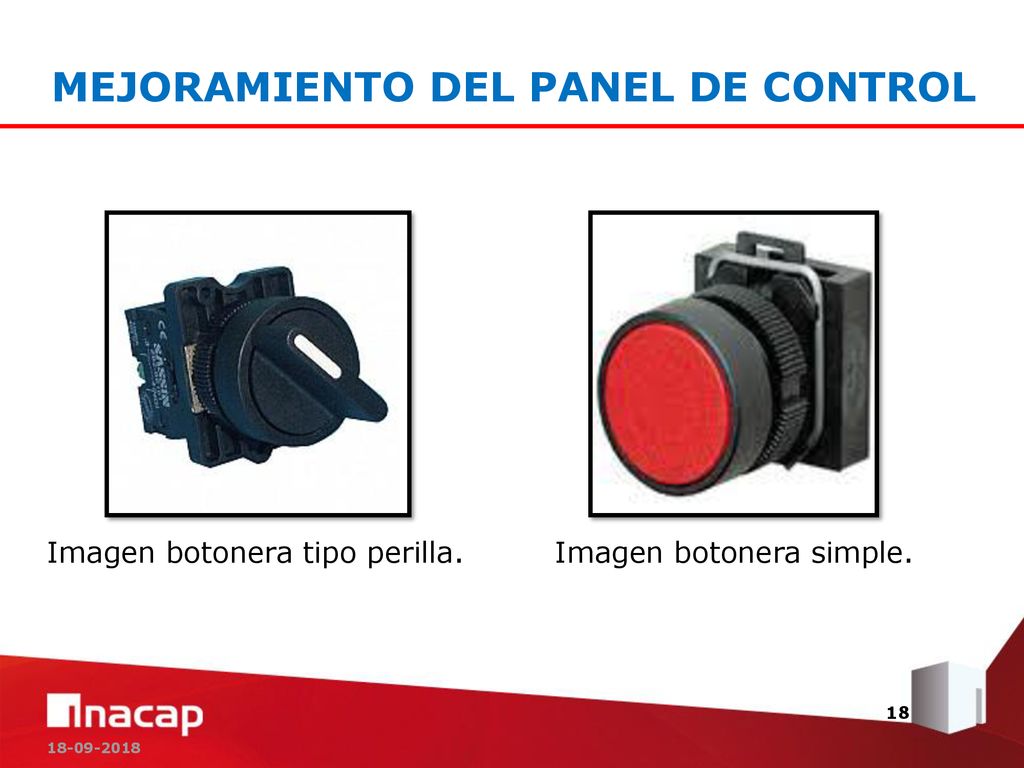

MEJORAMIENTO DEL PANEL DE CONTROL Imagen botonera tipo perilla. Imagen botonera simple.

19 MEJORAMIENTO DEL SISTEMA ELÉCTRICO

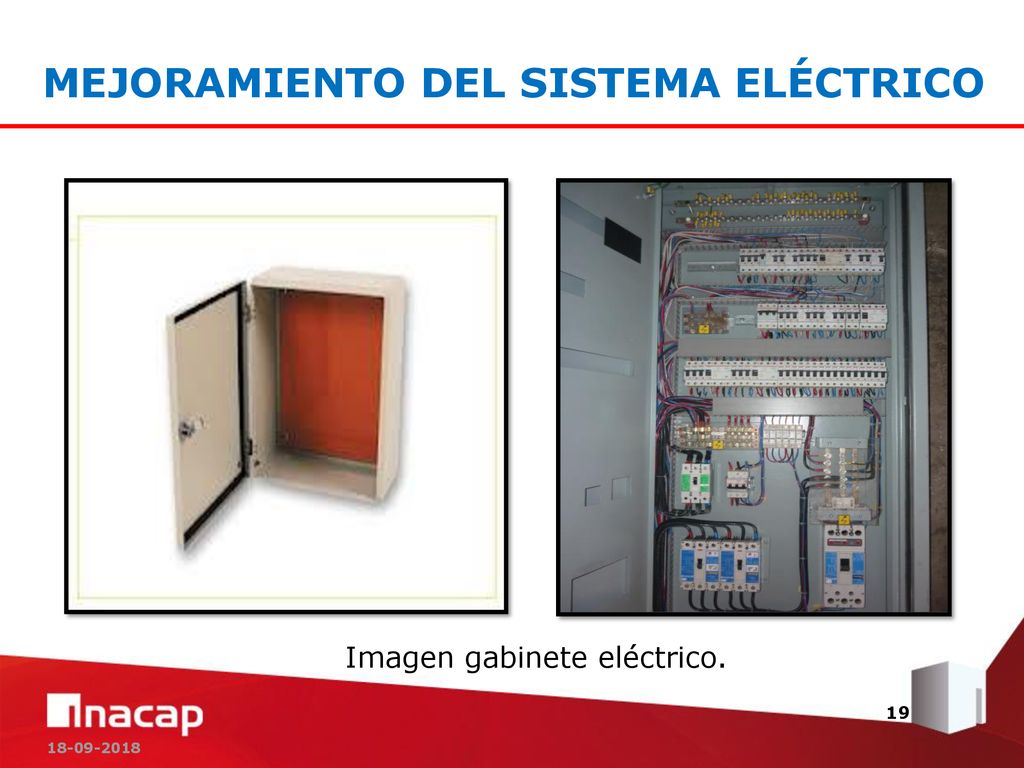

MEJORAMIENTO DEL SISTEMA ELÉCTRICO Imagen gabinete eléctrico.

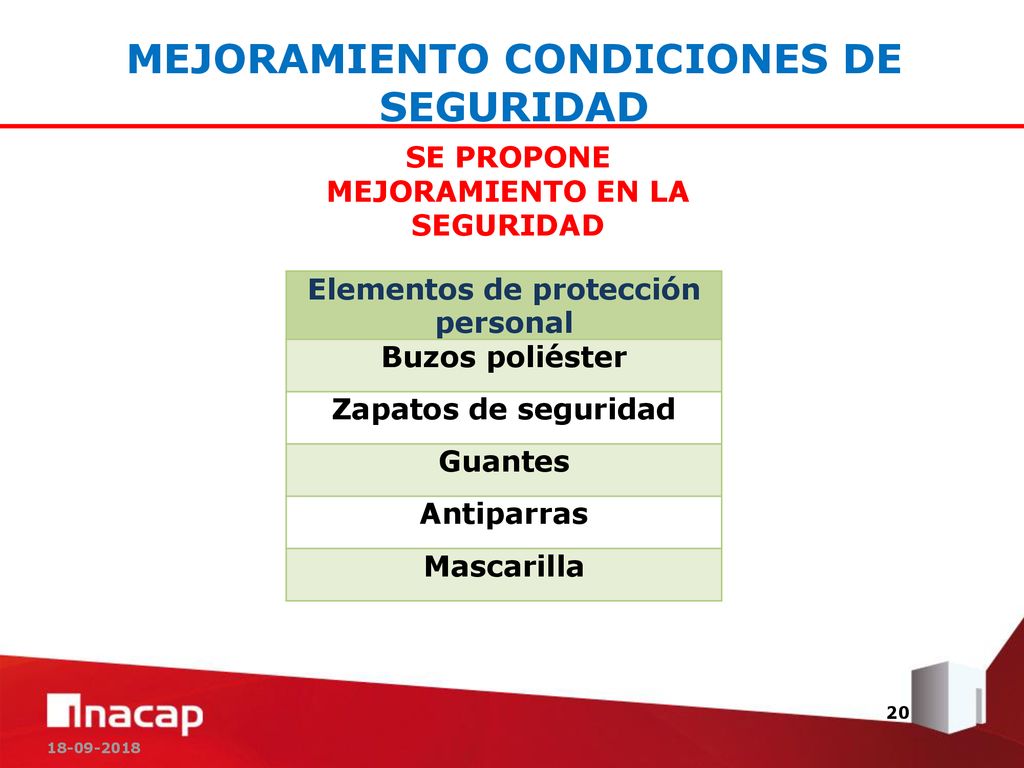

20 MEJORAMIENTO CONDICIONES DE SEGURIDAD
MEJORAMIENTO CONDICIONES DE SEGURIDAD SE PROPONE MEJORAMIENTO EN LA SEGURIDAD Elementos de protección personal Buzos poliéster Zapatos de seguridad Guantes Antiparras Mascarilla

21 MEJORAMIENTO FUNGICIDA

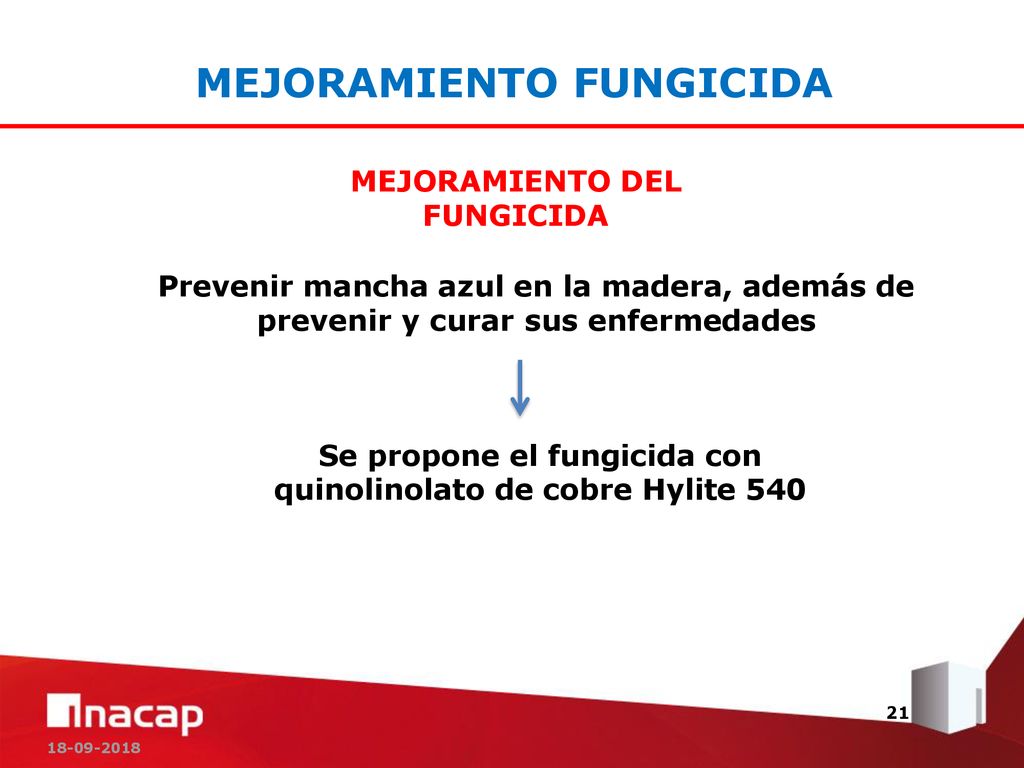

MEJORAMIENTO FUNGICIDA MEJORAMIENTO DEL FUNGICIDA Prevenir mancha azul en la madera, además de prevenir y curar sus enfermedades Se propone el fungicida con quinolinolato de cobre Hylite 540

22 TAREAS DE MANTENIMIENTO

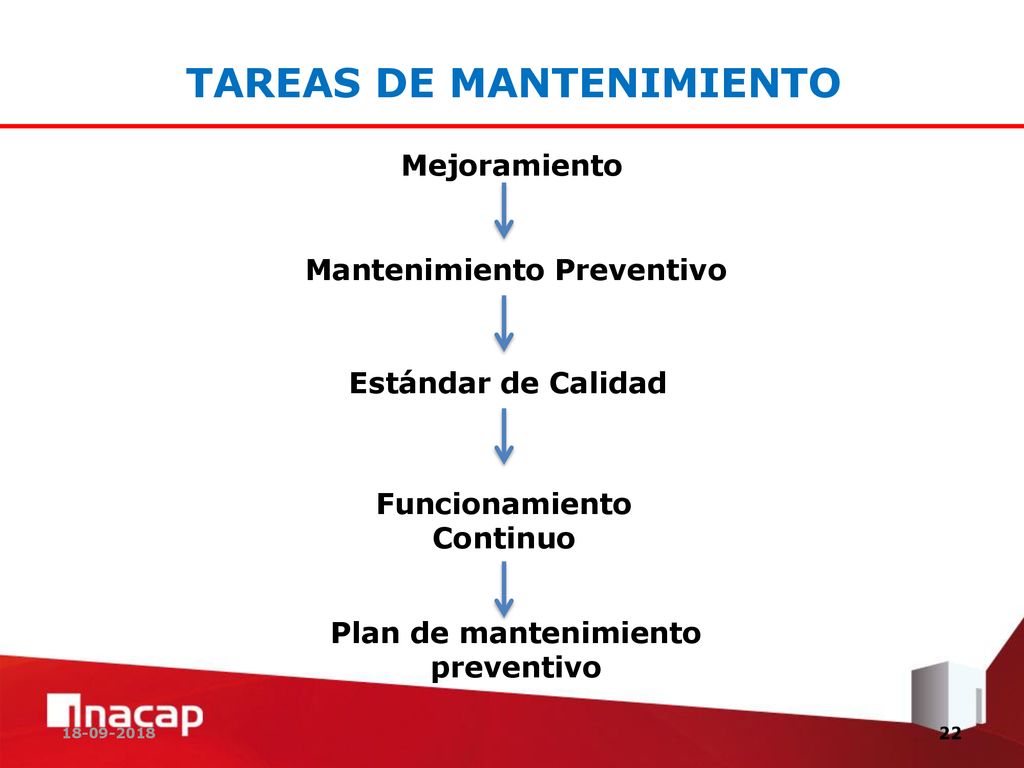

TAREAS DE MANTENIMIENTO Mejoramiento Mantenimiento Preventivo Estándar de Calidad Funcionamiento Continuo Plan de mantenimiento preventivo

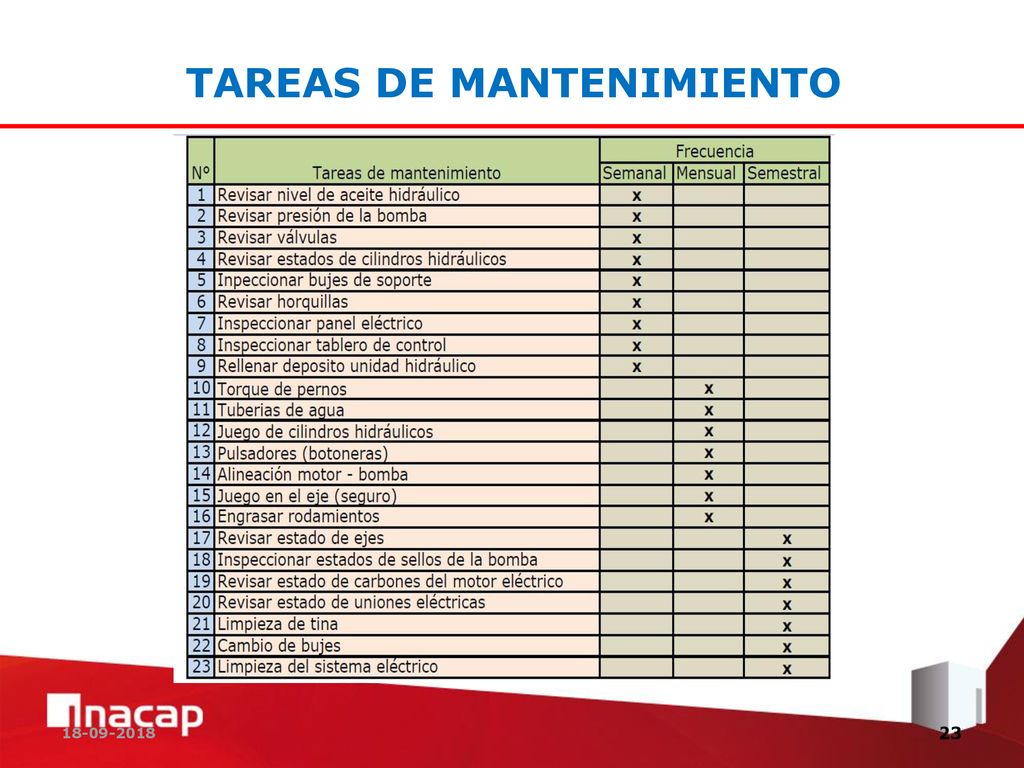

23 TAREAS DE MANTENIMIENTO
TAREAS DE MANTENIMIENTO

24 PLAN DE MATENIMIENTO PREVENTIVO

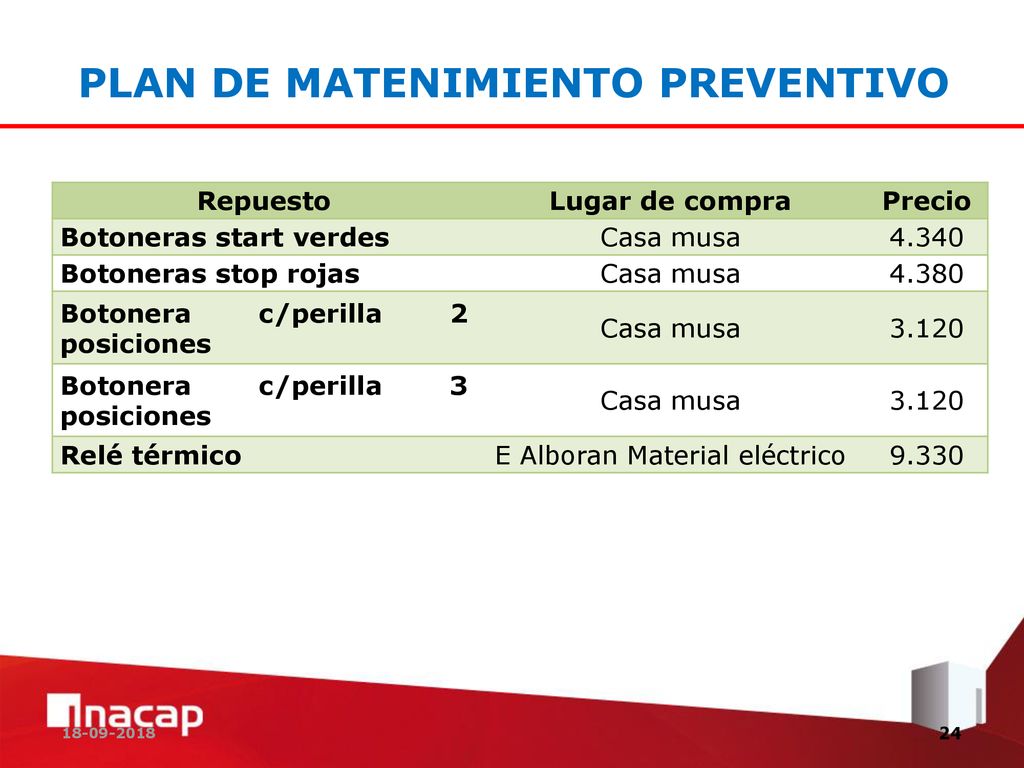

PLAN DE MATENIMIENTO PREVENTIVO Repuesto Lugar de compra Precio Botoneras start verdes Casa musa 4.340 Botoneras stop rojas 4.380 Botonera c/perilla 2 posiciones 3.120 Botonera c/perilla 3 posiciones Relé térmico E Alboran Material eléctrico 9.330

25 EVALUACIÓN ECONÓMICA Cantidad Especialidad Valor / hora Total 1
EVALUACIÓN ECONÓMICA Cantidad Especialidad Valor / hora Total 1 Mecánico 2.500 75.000 2 Eléctrico Electrónico 2.777 83.333 Soldador - 15.000 Total MMOO Elementos Precio total por ítem Gabinete panel de control 15.350 Gabinete sistema eléctrico 25.000 Botoneras 42.980 Disyuntores 25.600 Térmicos 18.660 Cables 7.800 Cercado tina 11.840 PLC Siemens MMOO Total de la Inversión $

26 EVALUACIÓN ECONÓMICA Fungicida $ CLP AM II 1.598 Hylite 540 2.054 AM I
EVALUACIÓN ECONÓMICA Fungicida $ CLP AM II 1.598 Hylite 540 2.054 AM I 1.541 Cutrol Fungicida $ CLP / mes $CLP / año AM II 17.001 Hylite 540 AM I 65.576 Cutrol Fungicida actual Fungicida propuesto $ $ Diferencia ingresos $

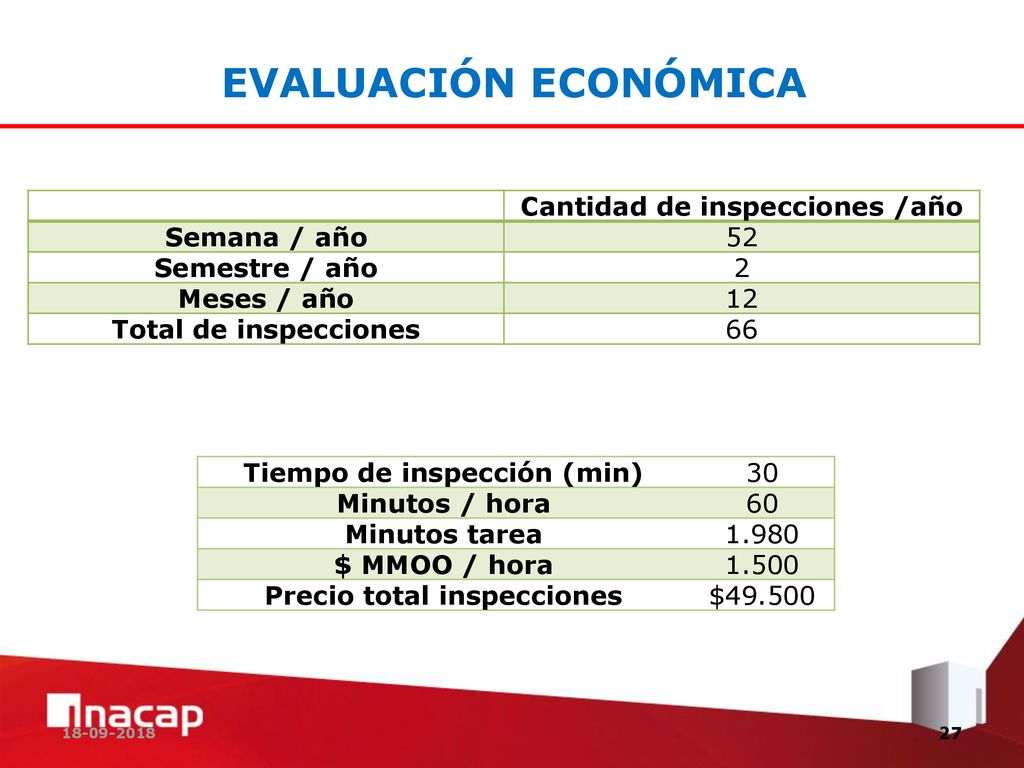

27 EVALUACIÓN ECONÓMICA Cantidad de inspecciones /año Semana / año 52
EVALUACIÓN ECONÓMICA Cantidad de inspecciones /año Semana / año 52 Semestre / año 2 Meses / año 12 Total de inspecciones 66 Tiempo de inspección (min) 30 Minutos / hora 60 Minutos tarea 1.980 $ MMOO / hora 1.500 Precio total inspecciones $49.500

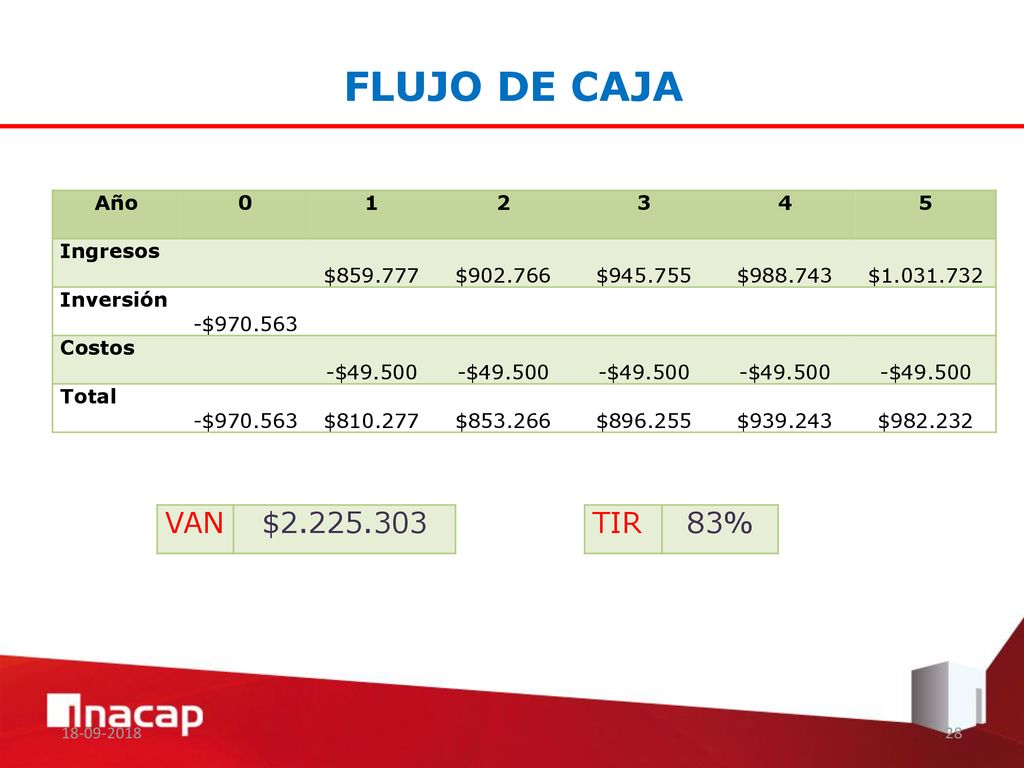

28 FLUJO DE CAJA VAN $2.225.303 TIR 83% Año 1 2 3 4 5 Ingresos $859.777
1 2 3 4 5 Ingresos $ $ $ $ $ Inversión -$ Costos -$49.500 Total $ $ $ $ $ VAN $ TIR 83%

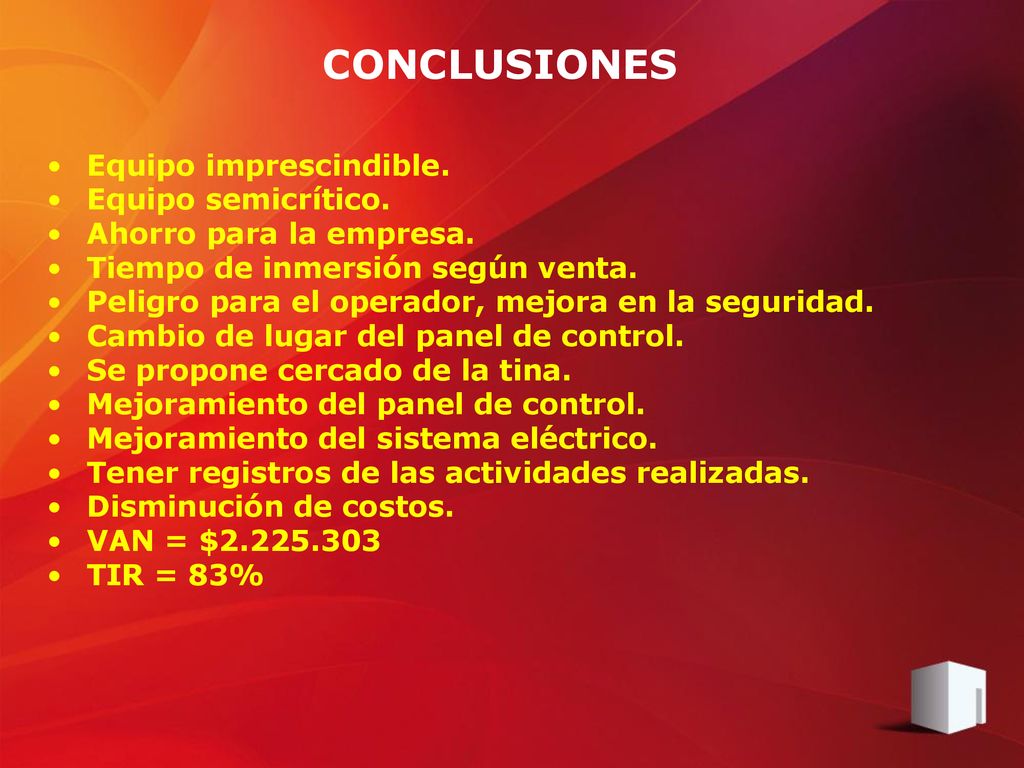

29 CONCLUSIONES Equipo imprescindible. Equipo semicrítico.
Ahorro para la empresa. Tiempo de inmersión según venta. Peligro para el operador, mejora en la seguridad. Cambio de lugar del panel de control. Se propone cercado de la tina. Mejoramiento del panel de control. Mejoramiento del sistema eléctrico. Tener registros de las actividades realizadas. Disminución de costos. VAN = $ TIR = 83%

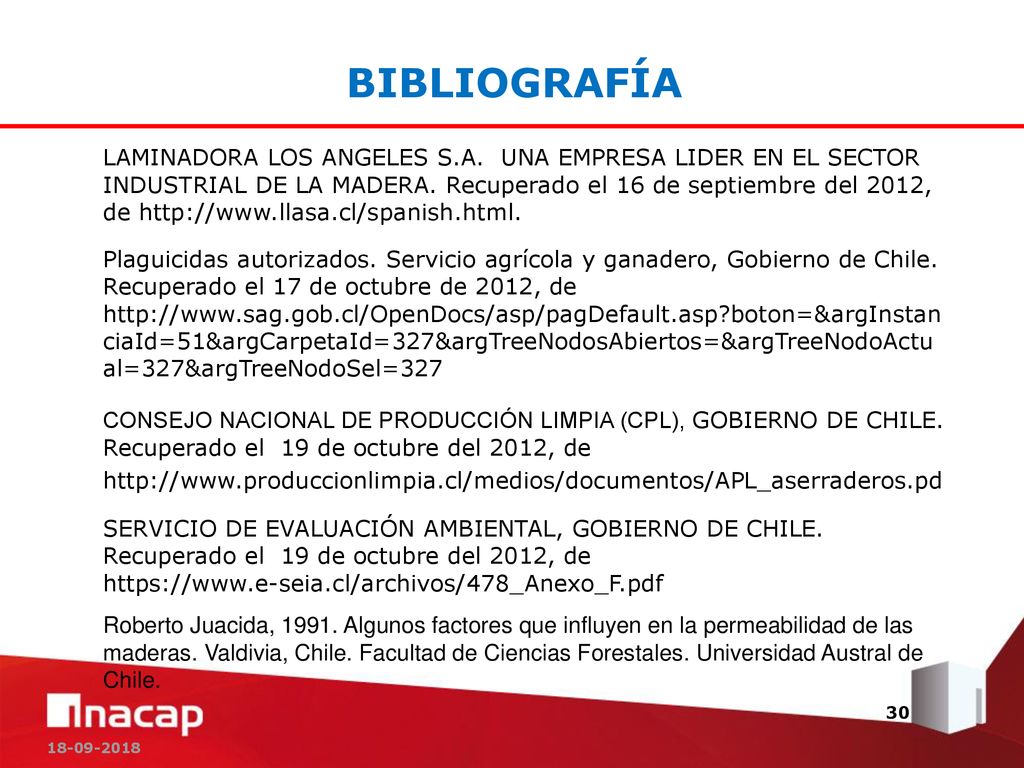

30 BIBLIOGRAFÍA LAMINADORA LOS ANGELES S.A. UNA EMPRESA LIDER EN EL SECTOR INDUSTRIAL DE LA MADERA. Recuperado el 16 de septiembre del 2012, de Plaguicidas autorizados. Servicio agrícola y ganadero, Gobierno de Chile. Recuperado el 17 de octubre de 2012, de CONSEJO NACIONAL DE PRODUCCIÓN LIMPIA (CPL), GOBIERNO DE CHILE. Recuperado el 19 de octubre del 2012, de SERVICIO DE EVALUACIÓN AMBIENTAL, GOBIERNO DE CHILE. Recuperado el 19 de octubre del 2012, de    Roberto Juacida, Algunos factores que influyen en la permeabilidad de las maderas. Valdivia, Chile. Facultad de Ciencias Forestales. Universidad Austral de Chile.
