MOTORES AC Prof. Egberto Hernández

Presentación del tema: "MOTORES AC Prof. Egberto Hernández"— Transcripción de la presentación:

1 MOTORES AC Prof. Egberto Hernández
17/09/2018 Autor:Prof. Melissa Díaz Montañez

2 Motor AC Se denomina motor de corriente alterna a aquellos motores eléctricos que funcionan con corriente alterna. Existen varios tipos de motores AC Asincrónicos Sincrónicos 17/09/2018

3 Motor Asíncronico Estos tipos de motores trabajan con corriente alterna (AC). Giran suavemente a la frecuencia de la onda senoidal. El más común es el Motor de Inducción, donde la corriente eléctrica es inducida en los bobinados del rotor. Son los mas utilizados en la industria y en electrodomésticos de gran potencia. El motor de inducción o asincrónico que asemeja a un transformador trifásico. 17/09/2018

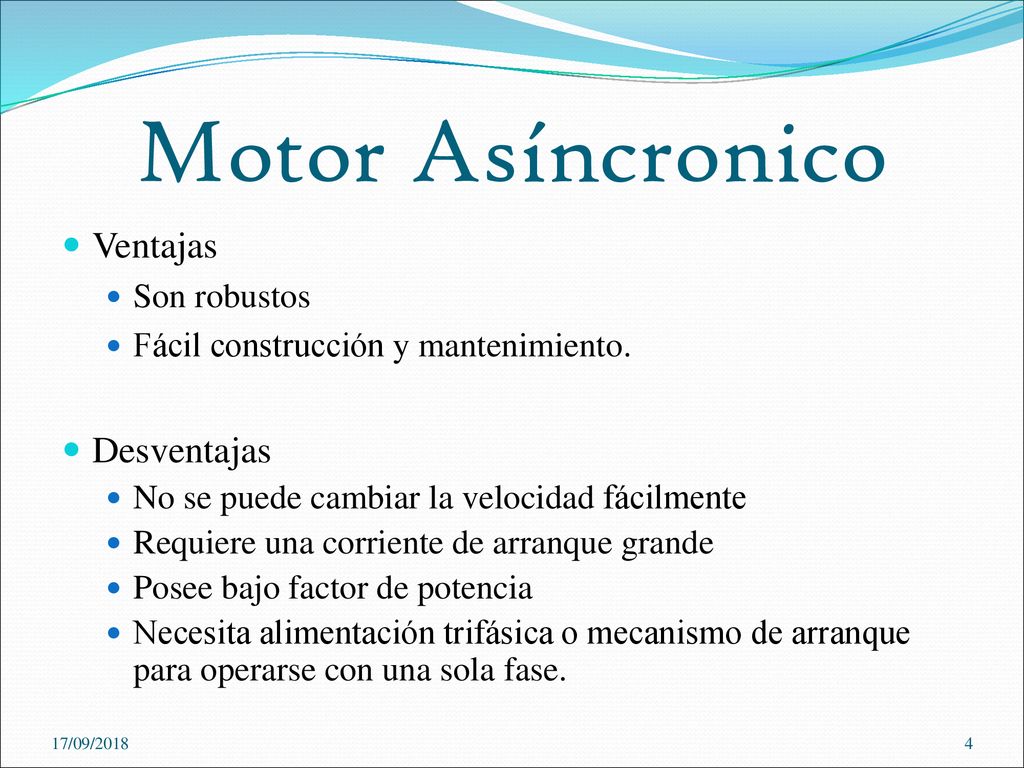

4 Motor Asíncronico Ventajas Desventajas Son robustos
Fácil construcción y mantenimiento. Desventajas No se puede cambiar la velocidad fácilmente Requiere una corriente de arranque grande Posee bajo factor de potencia Necesita alimentación trifásica o mecanismo de arranque para operarse con una sola fase. 17/09/2018

5 Motor Asíncronico MODELO PRÁCTICO DEL TRANSFORMADOR (MONOFASICO)
MODELO PRÁCTICO DEL MOTOR (MONOFASICO) 17/09/2018

6 Motor de Inducción El principio de operación de un motor de inducción esta basado en el campo magnético giratorio. Este campo es creado por los embobinados trifásicos del estator. Este campo gira a la frecuencia de la onda sinusoidal. El campo giratorio del estator induce un voltaje en el rotor. 17/09/2018

7 Motor de Inducción Este voltaje produce una corriente dentro del rotor, esta corriente va ha reaccionar dentro del motor con el campo del magnético del estator. En cada conductor se va a estar produciendo una fuerza F=il x  que da lugar al torque del motor. 17/09/2018

8 Motor de Inducción Campo magnético giratorio producido en un motor de inducción trifásico de dos polos 17/09/2018

9 Motor de Inducción El rotor gira en la misma dirección que el campo magnético tratándolo de alcanzar. El rotor nunca alcanza la velocidad sincrónica del estator, ya que si lo hace ningún flujo corta el rotor desapareciendo el voltaje inducido y por tanto el torque. Es por eso que el motor de inducción recibe el nombre también de asincrónico. 17/09/2018

10 Motor de Inducción 17/09/2018

11 Motor de Inducción Rotor Bobinado
Devanados = Embobinado 17/09/2018

12 Motor de Inducción Rotor Bobinado
17/09/2018

13 Motor de Inducción Rotor Bobinado
17/09/2018

14 Motor de Inducción Rotor Bobinado
¿Cuál es la ventaja del rotor bobinado? Tener acceso al rotor y poder conectar una resistencia externa. ( REXT). 17/09/2018

15 Motor de Inducción Rotor Bobinado
¿ Cuales son los parámetros y características afectadas con Conexión de las REXT? Sin Resistencia Externa Con Resistencia Externa IARR IARR PfARR PfARR TARR TARR ηFL% ηFL% 17/09/2018

16 Motor de Inducción Rotor Bobinado
Graficas característica del motor 17/09/2018

17 Motor de Inducción Rotor Bobinado
Graficas característica del motor 17/09/2018

18 Motor de Inducción Rotor Bobinado
Graficas característica del motor con resistencia 17/09/2018

19 Motor de Inducción Rotor Bobinado
Con la grafica vemos que el torque máximo no depende de la resistencia externa pero si podemos variar el valor del “Slip” con la resistencia externa. En otras palabras podemos controlar STMAX. 17/09/2018

20 Motor de Inducción Jaula de Ardilla
Construcción del motor Jaula de Ardilla 17/09/2018

21 Motor de Inducción Jaula de Ardilla
Construcción del motor Jaula de Ardilla El rotor consta de un cierto número de barras de cobre o de aluminio, conectadas eléctricamente en los extremos los cuales son anillos de aluminio. 17/09/2018

22 Motor de Inducción Jaula de Ardilla
Construcción del motor Jaula de Ardilla Los conductores del rotor están igualmente distribuidos alrededor del rotor. Los extremos de estos conductores están cortocircuitados, no habiendo conexión con el exterior. La posición inclinada de las ranuras mejora el arranque y disminuye el ruido 17/09/2018

23 Motor de Inducción Jaula de Ardilla
Comparacion Wound Rotor Squirrel Cage IARR IARR PfARR PfARR TARR TARR ηFL% ηFL% R R2 < > > < > 17/09/2018
