OBJETIVOS. 1. Al término de la sesión el participante conocerá la naturaleza y cuáles son los químicos empleados durante el proceso de limpieza y pasivación.

Presentaciones similares


Presentación del tema: "OBJETIVOS. 1. Al término de la sesión el participante conocerá la naturaleza y cuáles son los químicos empleados durante el proceso de limpieza y pasivación."— Transcripción de la presentación:

1

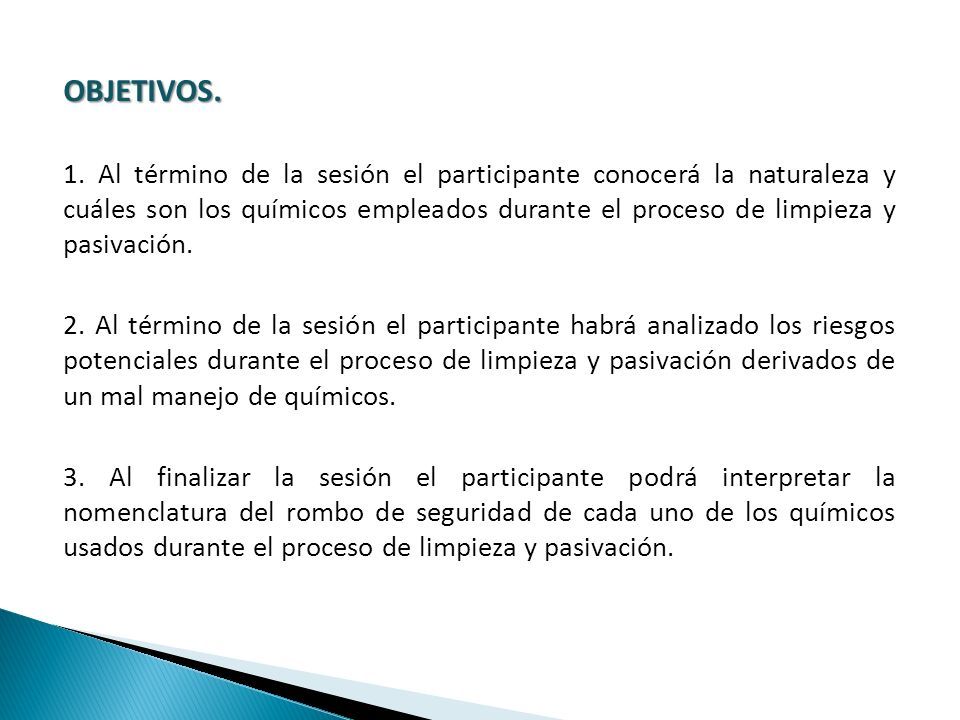

2 OBJETIVOS. 1. Al término de la sesión el participante conocerá la naturaleza y cuáles son los químicos empleados durante el proceso de limpieza y pasivación. 2. Al término de la sesión el participante habrá analizado los riesgos potenciales durante el proceso de limpieza y pasivación derivados de un mal manejo de químicos. 3. Al finalizar la sesión el participante podrá interpretar la nomenclatura del rombo de seguridad de cada uno de los químicos usados durante el proceso de limpieza y pasivación.

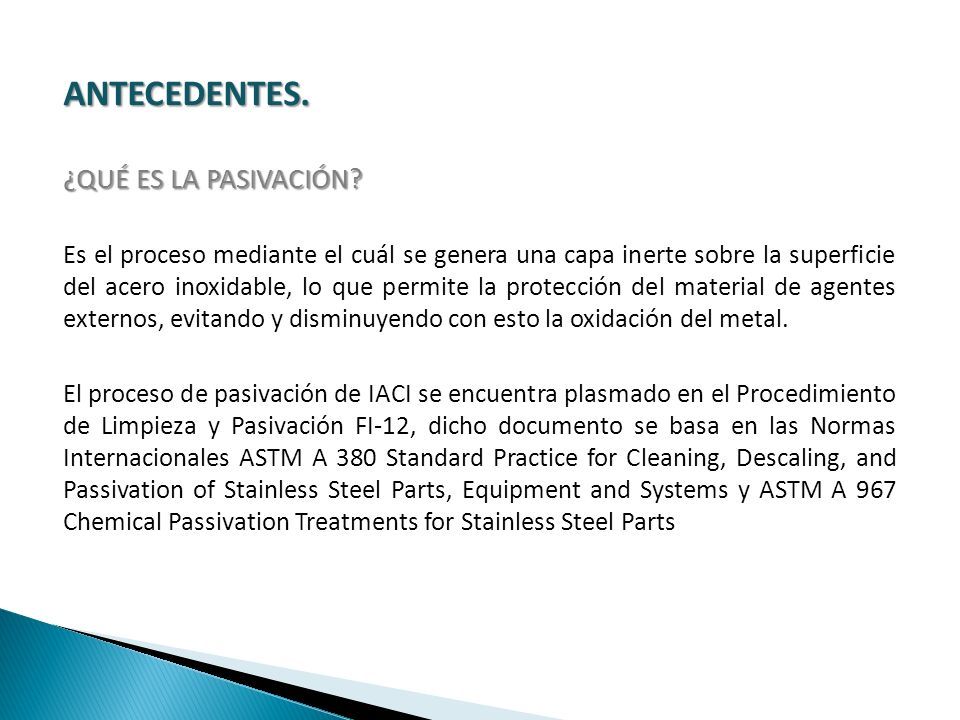

3 ANTECEDENTES. ¿QUÉ ES LA PASIVACIÓN? Es el proceso mediante el cuál se genera una capa inerte sobre la superficie del acero inoxidable, lo que permite la protección del material de agentes externos, evitando y disminuyendo con esto la oxidación del metal. El proceso de pasivación de IACI se encuentra plasmado en el Procedimiento de Limpieza y Pasivación FI-12, dicho documento se basa en las Normas Internacionales ASTM A 380 Standard Practice for Cleaning, Descaling, and Passivation of Stainless Steel Parts, Equipment and Systems y ASTM A 967 Chemical Passivation Treatments for Stainless Steel Parts

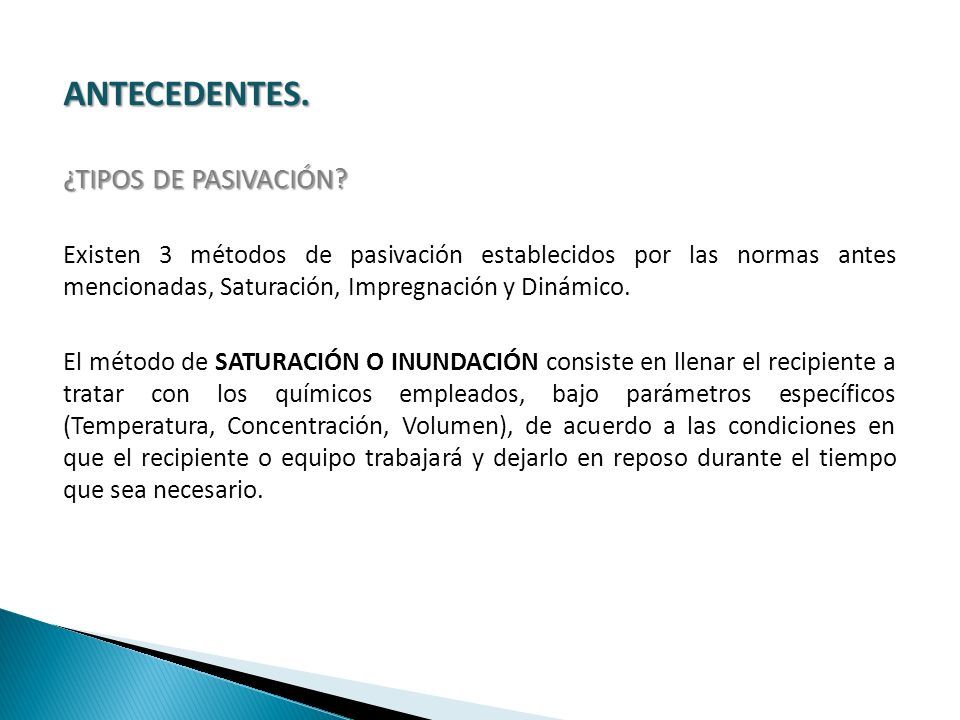

4 ANTECEDENTES. ¿TIPOS DE PASIVACIÓN? Existen 3 métodos de pasivación establecidos por las normas antes mencionadas, Saturación, Impregnación y Dinámico. El método de SATURACIÓN O INUNDACIÓN consiste en llenar el recipiente a tratar con los químicos empleados, bajo parámetros específicos (Temperatura, Concentración, Volumen), de acuerdo a las condiciones en que el recipiente o equipo trabajará y dejarlo en reposo durante el tiempo que sea necesario.

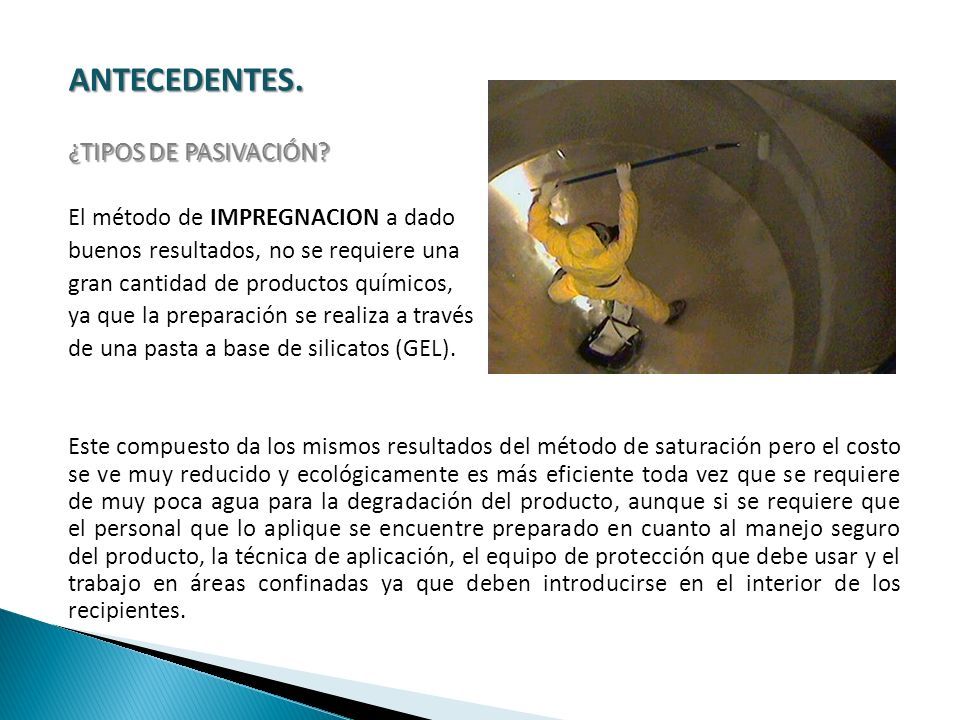

5 ANTECEDENTES. ¿TIPOS DE PASIVACIÓN? El método de IMPREGNACION a dado buenos resultados, no se requiere una gran cantidad de productos químicos, ya que la preparación se realiza a través de una pasta a base de silicatos (GEL). Este compuesto da los mismos resultados del método de saturación pero el costo se ve muy reducido y ecológicamente es más eficiente toda vez que se requiere de muy poca agua para la degradación del producto, aunque si se requiere que el personal que lo aplique se encuentre preparado en cuanto al manejo seguro del producto, la técnica de aplicación, el equipo de protección que debe usar y el trabajo en áreas confinadas ya que deben introducirse en el interior de los recipientes.

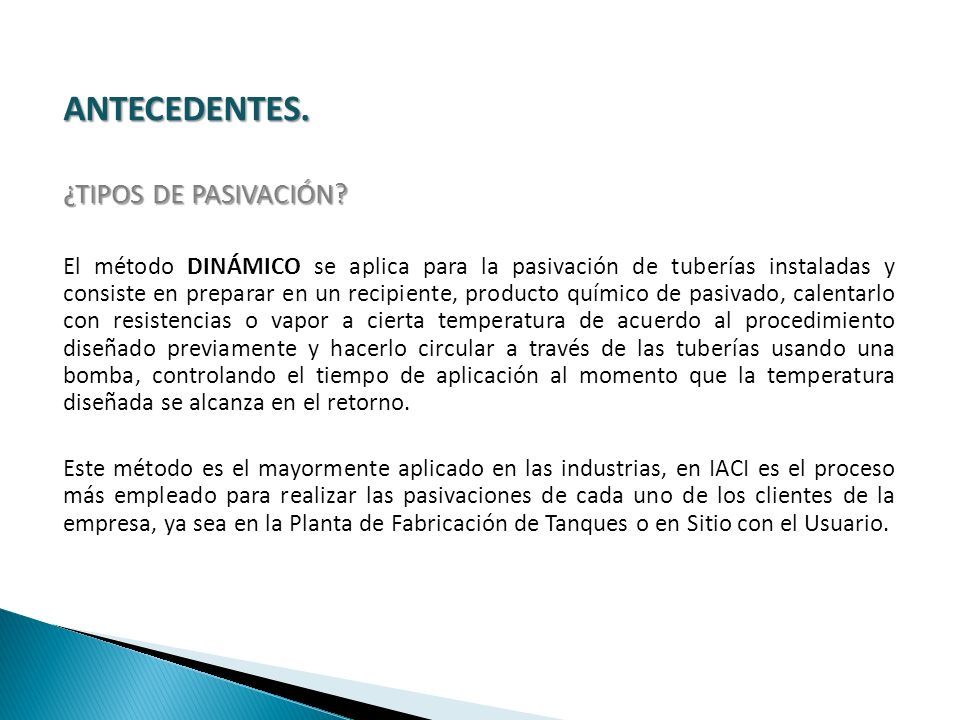

6 ANTECEDENTES. ¿TIPOS DE PASIVACIÓN? El método DINÁMICO se aplica para la pasivación de tuberías instaladas y consiste en preparar en un recipiente, producto químico de pasivado, calentarlo con resistencias o vapor a cierta temperatura de acuerdo al procedimiento diseñado previamente y hacerlo circular a través de las tuberías usando una bomba, controlando el tiempo de aplicación al momento que la temperatura diseñada se alcanza en el retorno. Este método es el mayormente aplicado en las industrias, en IACI es el proceso más empleado para realizar las pasivaciones de cada uno de los clientes de la empresa, ya sea en la Planta de Fabricación de Tanques o en Sitio con el Usuario.

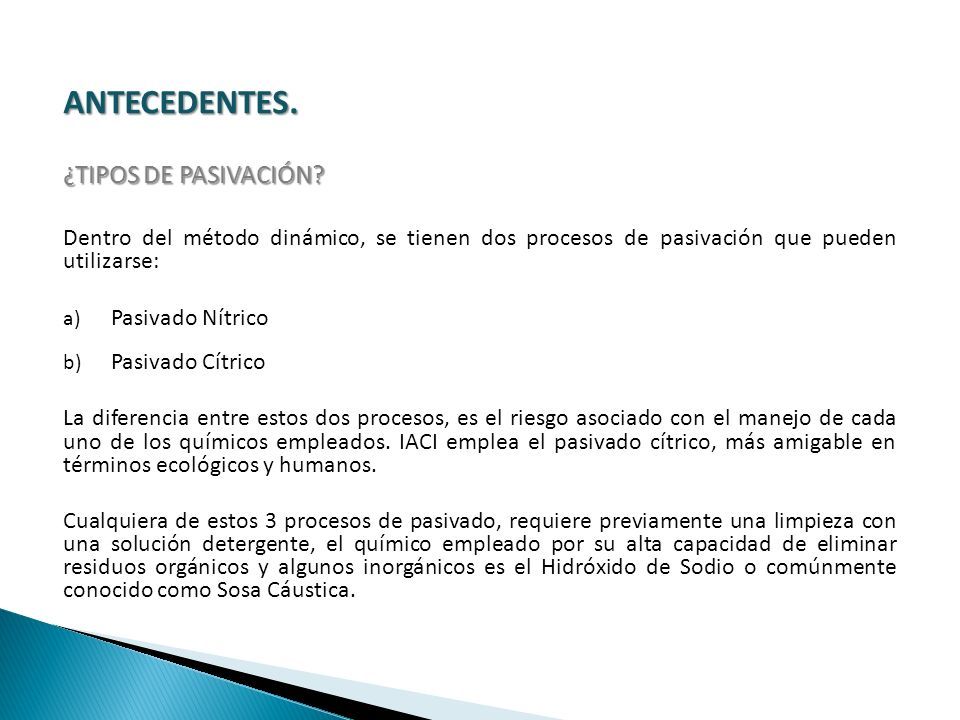

7 ANTECEDENTES. ¿TIPOS DE PASIVACIÓN? Dentro del método dinámico, se tienen dos procesos de pasivación que pueden utilizarse: a) Pasivado Nítrico b) Pasivado Cítrico La diferencia entre estos dos procesos, es el riesgo asociado con el manejo de cada uno de los químicos empleados. IACI emplea el pasivado cítrico, más amigable en términos ecológicos y humanos. Cualquiera de estos 3 procesos de pasivado, requiere previamente una limpieza con una solución detergente, el químico empleado por su alta capacidad de eliminar residuos orgánicos y algunos inorgánicos es el Hidróxido de Sodio o comúnmente conocido como Sosa Cáustica.

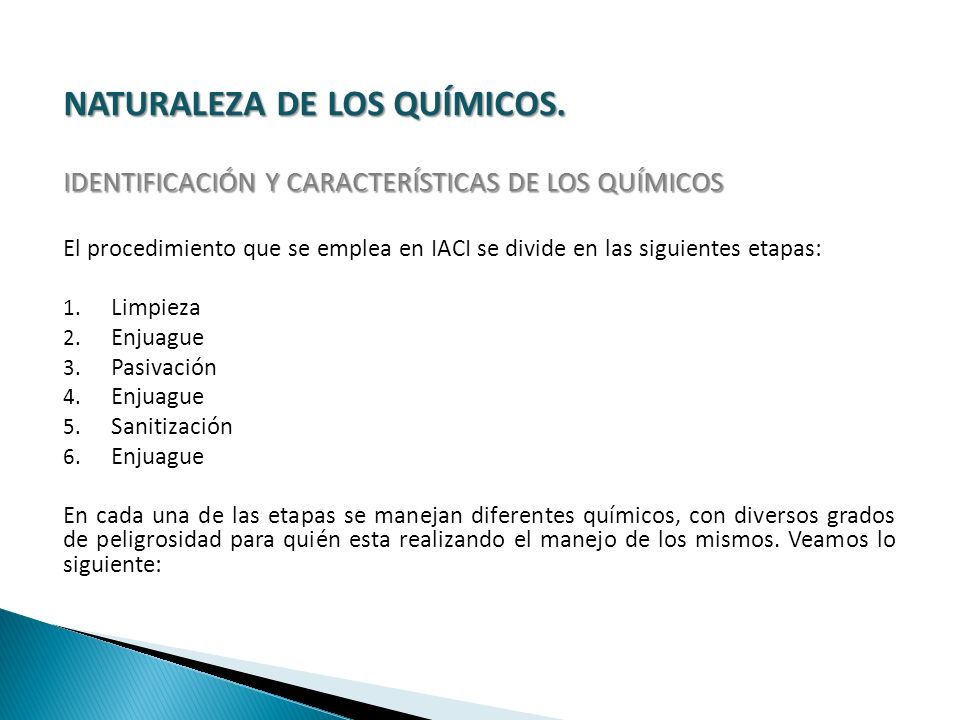

8 NATURALEZA DE LOS QUÍMICOS. IDENTIFICACIÓN Y CARACTERÍSTICAS DE LOS QUÍMICOS El procedimiento que se emplea en IACI se divide en las siguientes etapas: 1. Limpieza 2. Enjuague 3. Pasivación 4. Enjuague 5. Sanitización 6. Enjuague En cada una de las etapas se manejan diferentes químicos, con diversos grados de peligrosidad para quién esta realizando el manejo de los mismos. Veamos lo siguiente:

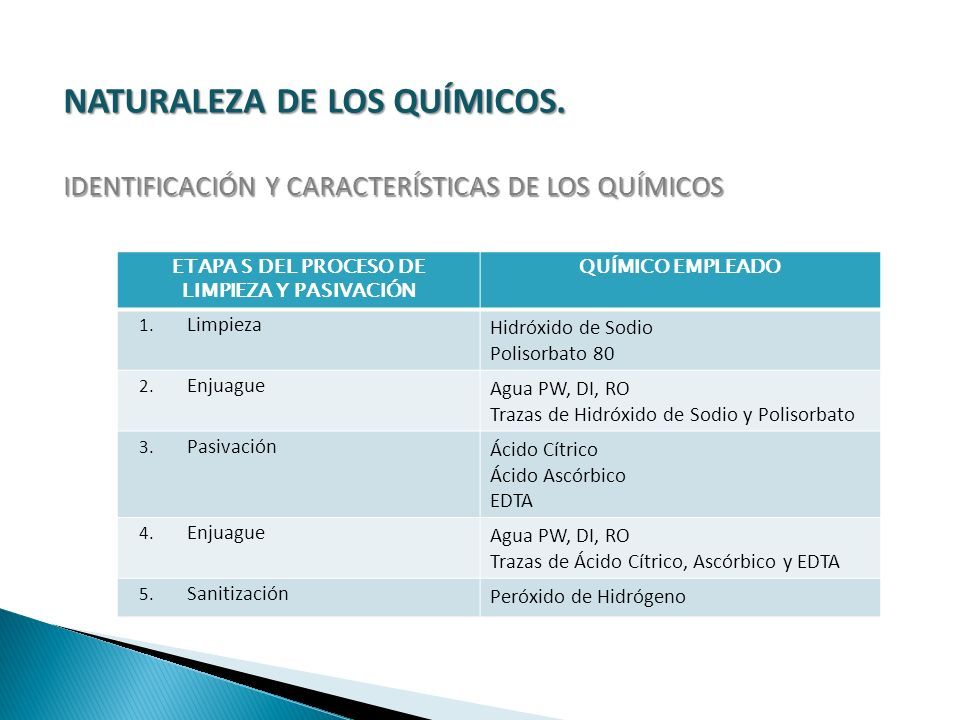

9 NATURALEZA DE LOS QUÍMICOS. IDENTIFICACIÓN Y CARACTERÍSTICAS DE LOS QUÍMICOS ETAPA S DEL PROCESO DE LIMPIEZA Y PASIVACIÓN QUÍMICO EMPLEADO 1. Limpieza Hidróxido de Sodio Polisorbato 80 2. Enjuague Agua PW, DI, RO Trazas de Hidróxido de Sodio y Polisorbato 3. Pasivación Ácido Cítrico Ácido Ascórbico EDTA 4. Enjuague Agua PW, DI, RO Trazas de Ácido Cítrico, Ascórbico y EDTA 5. Sanitización Peróxido de Hidrógeno

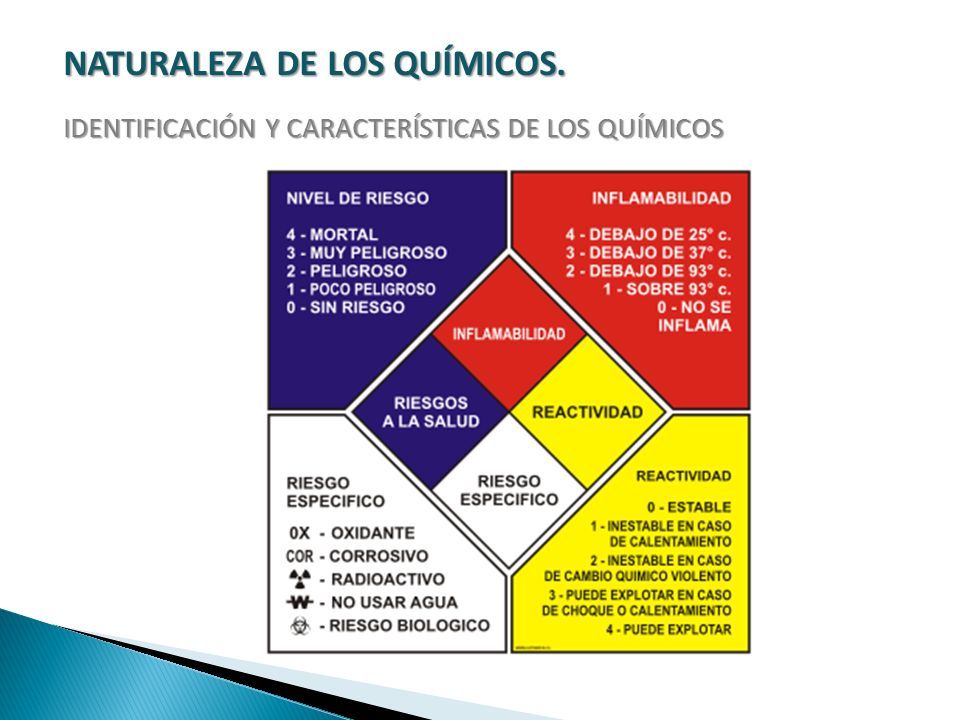

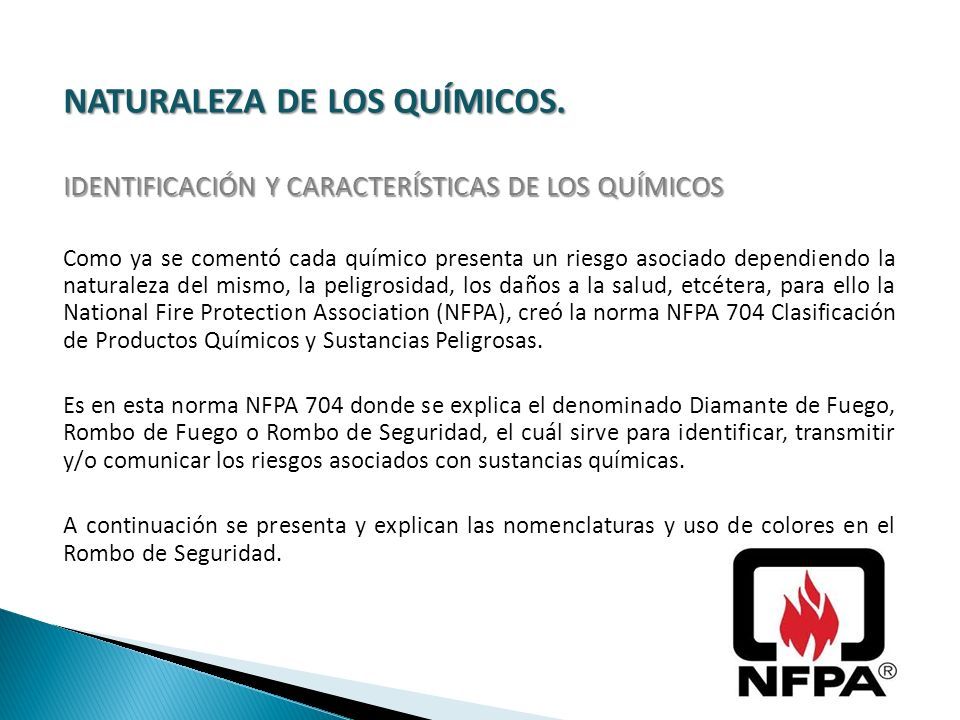

10 NATURALEZA DE LOS QUÍMICOS. IDENTIFICACIÓN Y CARACTERÍSTICAS DE LOS QUÍMICOS Como ya se comentó cada químico presenta un riesgo asociado dependiendo la naturaleza del mismo, la peligrosidad, los daños a la salud, etcétera, para ello la National Fire Protection Association (NFPA), creó la norma NFPA 704 Clasificación de Productos Químicos y Sustancias Peligrosas. Es en esta norma NFPA 704 donde se explica el denominado Diamante de Fuego, Rombo de Fuego o Rombo de Seguridad, el cuál sirve para identificar, transmitir y/o comunicar los riesgos asociados con sustancias químicas. A continuación se presenta y explican las nomenclaturas y uso de colores en el Rombo de Seguridad.

11 NATURALEZA DE LOS QUÍMICOS. IDENTIFICACIÓN Y CARACTERÍSTICAS DE LOS QUÍMICOS

12 NATURALEZA DE LOS QUÍMICOS. IDENTIFICACIÓN Y CARACTERÍSTICAS DE LOS QUÍMICOS

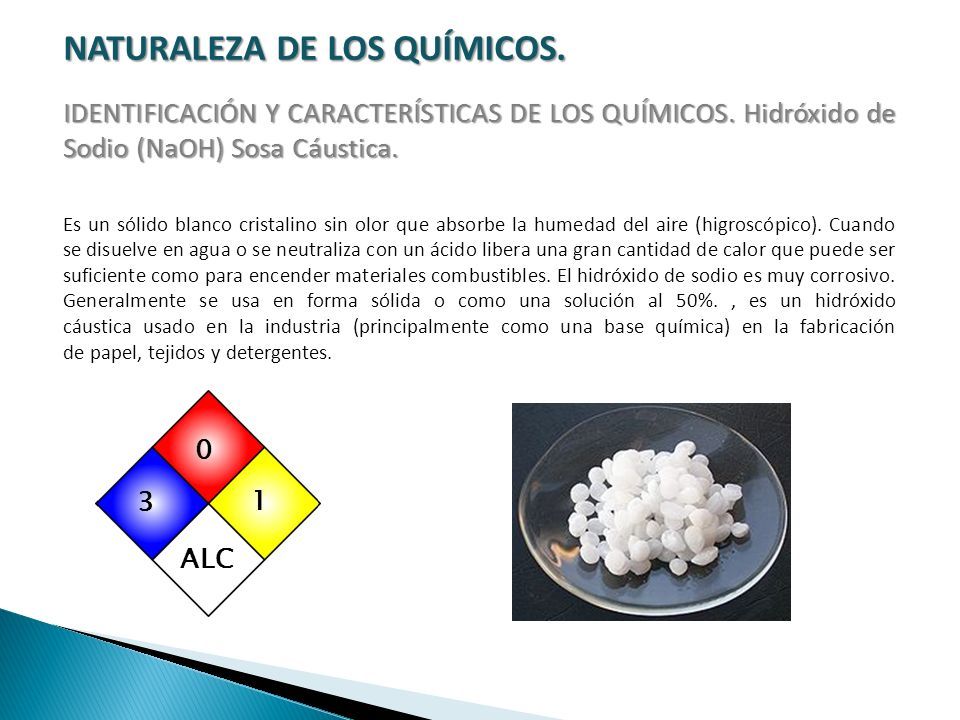

13 NATURALEZA DE LOS QUÍMICOS. IDENTIFICACIÓN Y CARACTERÍSTICAS DE LOS QUÍMICOS. Hidróxido de Sodio (NaOH) Sosa Cáustica. Es un sólido blanco cristalino sin olor que absorbe la humedad del aire (higroscópico). Cuando se disuelve en agua o se neutraliza con un ácido libera una gran cantidad de calor que puede ser suficiente como para encender materiales combustibles. El hidróxido de sodio es muy corrosivo. Generalmente se usa en forma sólida o como una solución al 50%., es un hidróxido cáustica usado en la industria (principalmente como una base química) en la fabricación de papel, tejidos y detergentes. 0 1 ALC 3

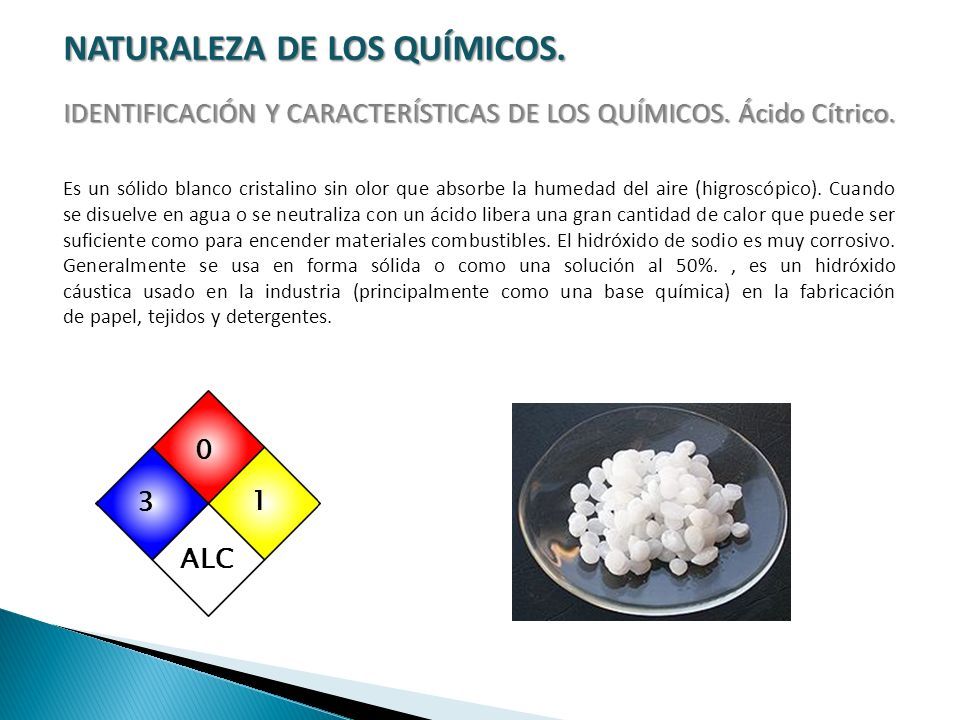

14 NATURALEZA DE LOS QUÍMICOS. IDENTIFICACIÓN Y CARACTERÍSTICAS DE LOS QUÍMICOS. Ácido Cítrico. Es un sólido blanco cristalino sin olor que absorbe la humedad del aire (higroscópico). Cuando se disuelve en agua o se neutraliza con un ácido libera una gran cantidad de calor que puede ser suficiente como para encender materiales combustibles. El hidróxido de sodio es muy corrosivo. Generalmente se usa en forma sólida o como una solución al 50%., es un hidróxido cáustica usado en la industria (principalmente como una base química) en la fabricación de papel, tejidos y detergentes. 0 1 ALC 3
