SENSOR DE FLUJO Y CAUDAL DANIELA DIAZ CARVAJAL BONI TORRES ARREGOCÈS.

Presentación del tema: "SENSOR DE FLUJO Y CAUDAL DANIELA DIAZ CARVAJAL BONI TORRES ARREGOCÈS."— Transcripción de la presentación:

1 SENSOR DE FLUJO Y CAUDAL DANIELA DIAZ CARVAJAL BONI TORRES ARREGOCÈS

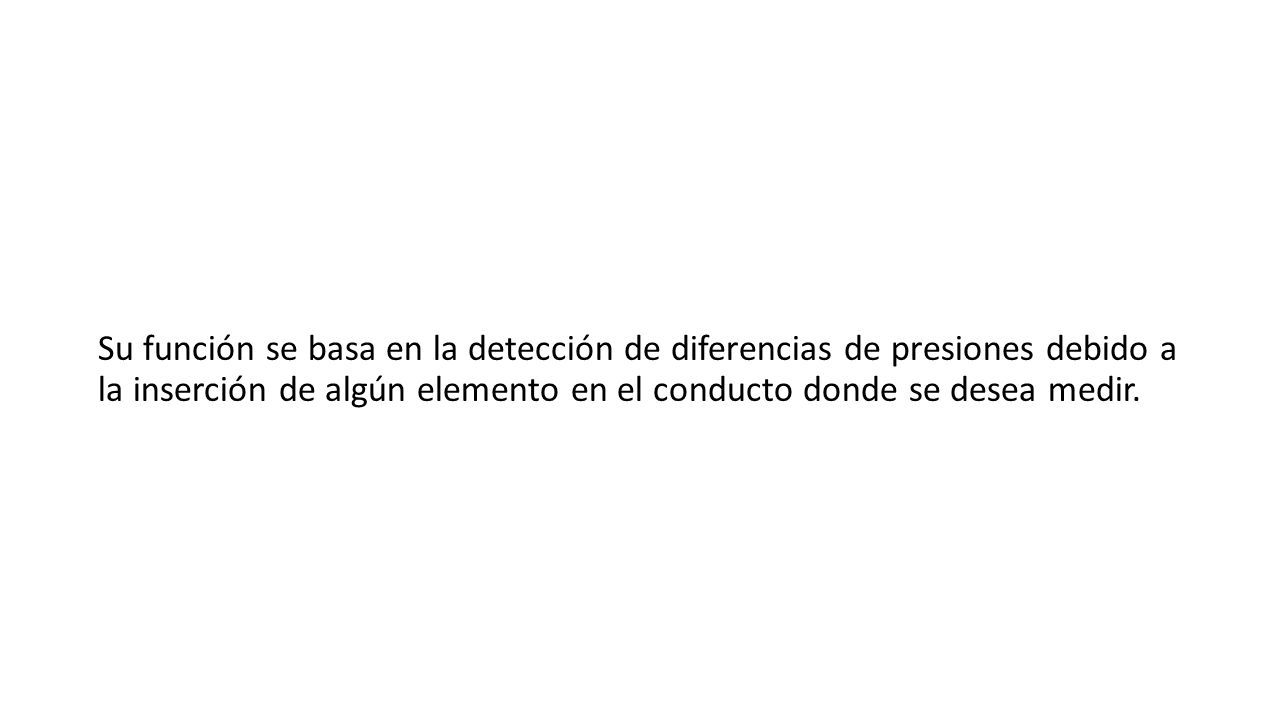

2 Su función se basa en la detección de diferencias de presiones debido a la inserción de algún elemento en el conducto donde se desea medir.

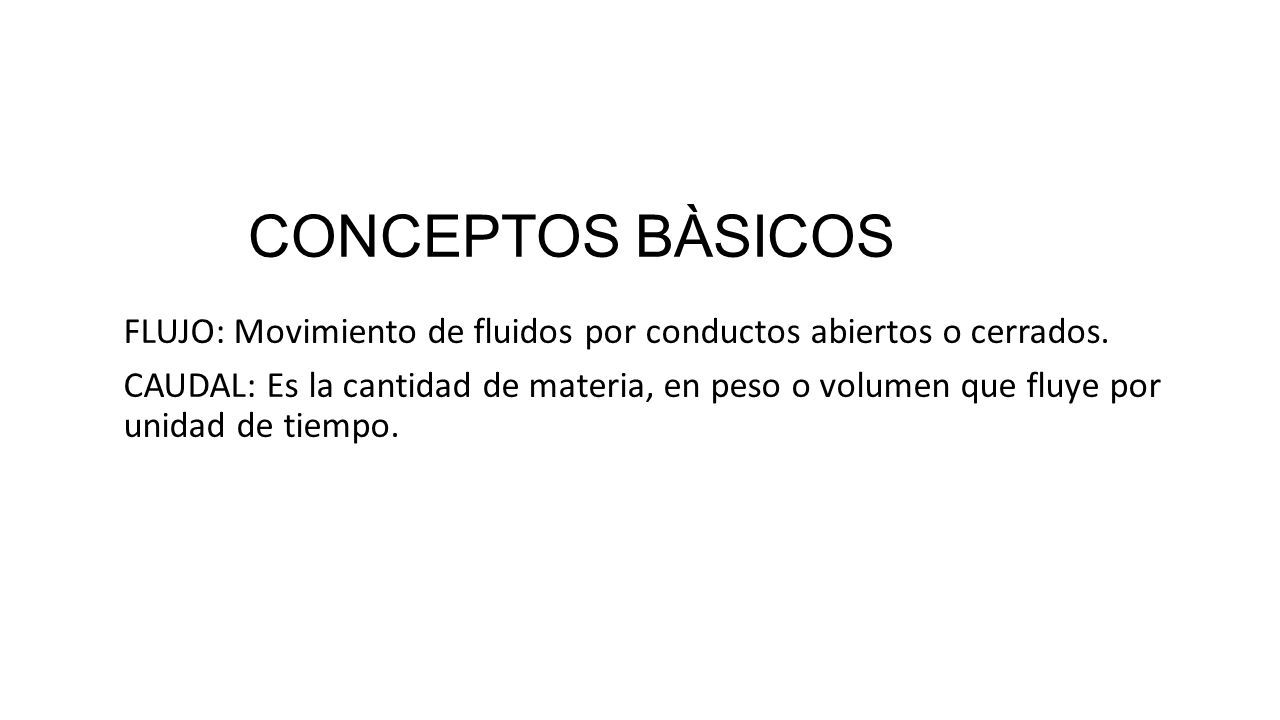

3 CONCEPTOS BÀSICOS FLUJO: Movimiento de fluidos por conductos abiertos o cerrados. CAUDAL: Es la cantidad de materia, en peso o volumen que fluye por unidad de tiempo.

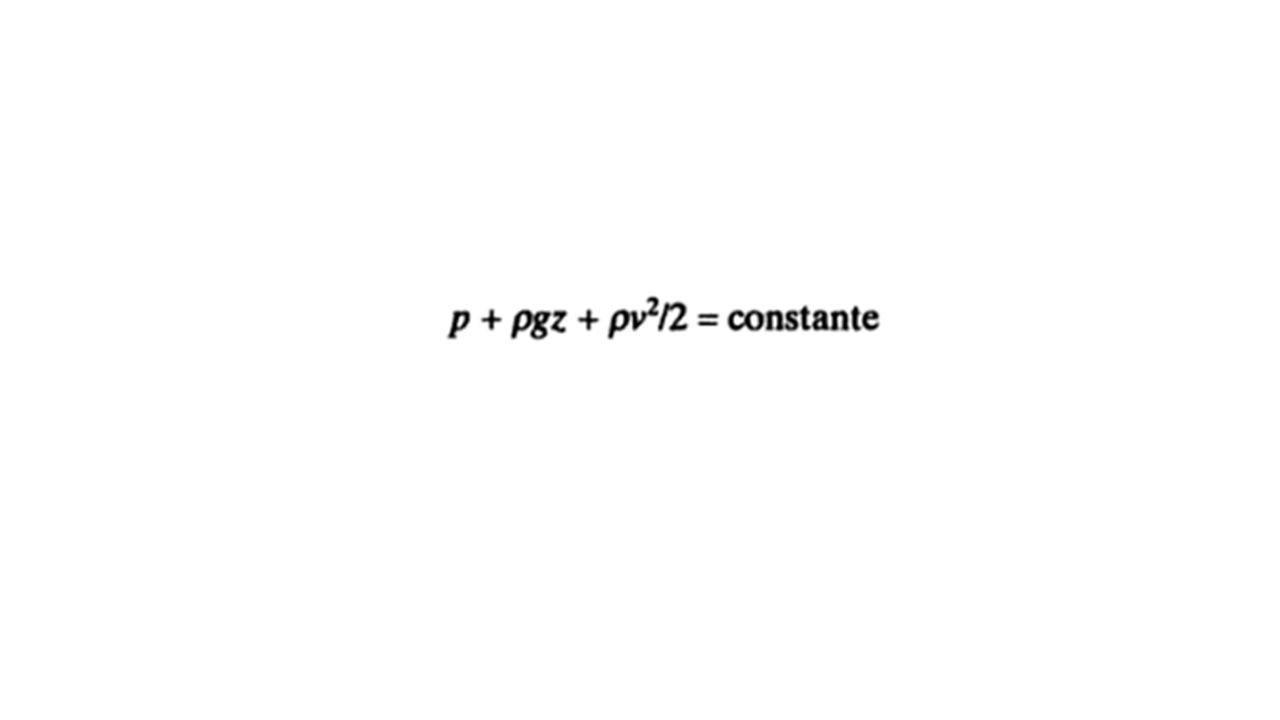

4 FLUJO VISCOSO O LAMINAR FLUJO TURBULENTO FLUIDO INCOMPRENSIBLE Flujo viscoso o laminar: Flujo a largo de un conducto recto con paredes lisas y sección transversal uniforme Algunas de las particas poseen componentes de velocidad longitudinal y transversal Gravedad como única fuerza interna Trayectoria de partículas paralela a las paredes del tubo y con misma dirección Aparecen remolinos o torbellinosSe cumple el teorema de Bernoulli

5

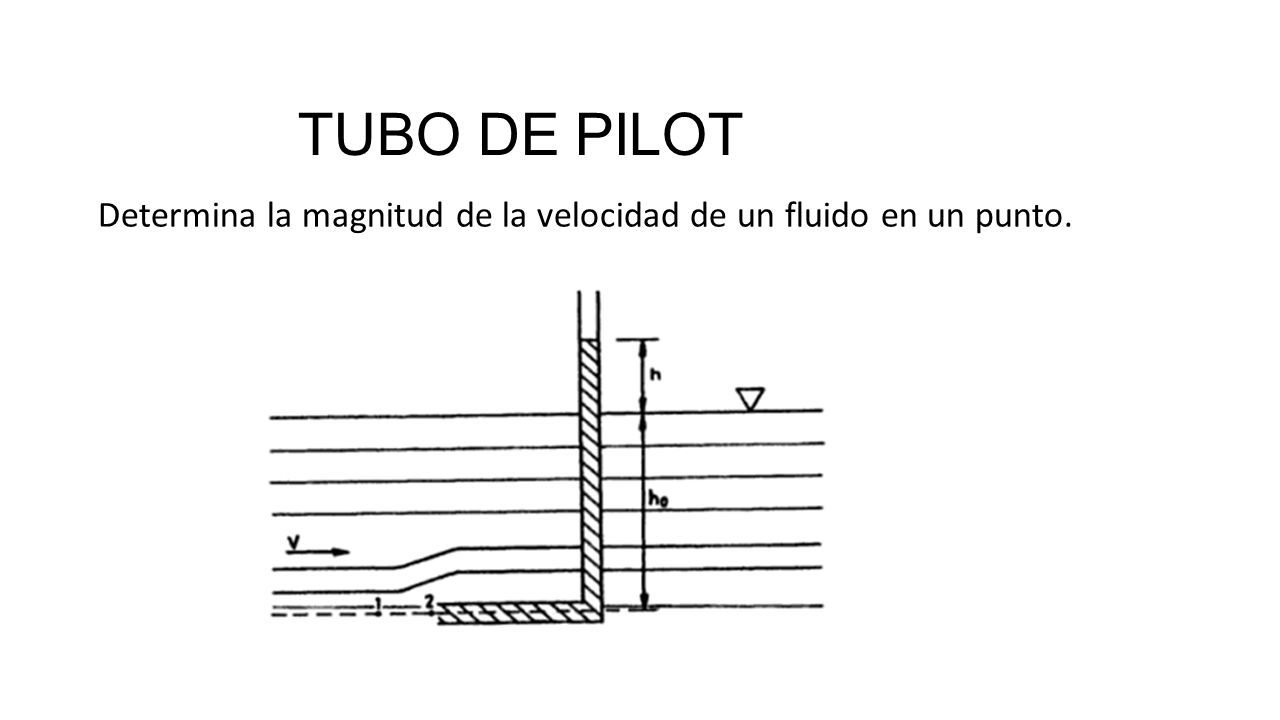

6 TUBO DE PILOT Determina la magnitud de la velocidad de un fluido en un punto.

7 CAUDALÌMETRO DE OBSTRUCCIÒN Se denomina obstrucción a una restricción del flujo de área constante. Se produce una caída de presión que depende del flujo y la medida de caudal se reduce a una de presión diferencial.

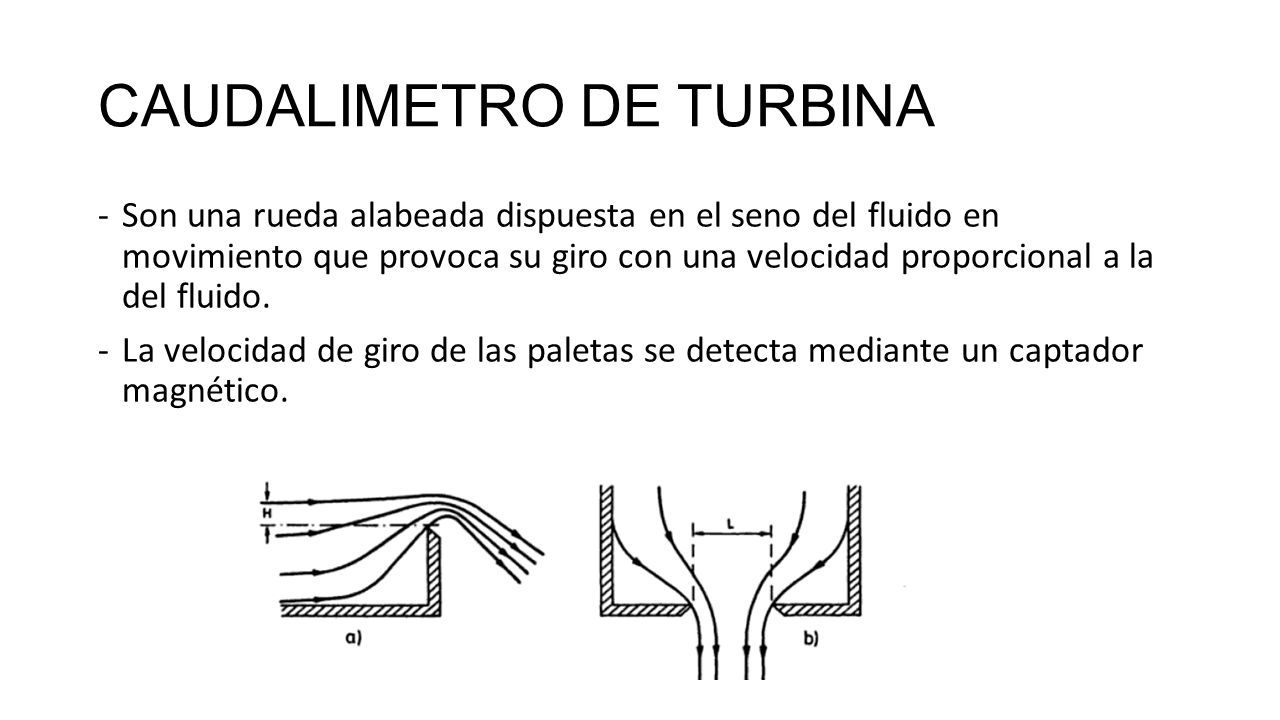

8 CAUDALIMETRO DE TURBINA -Son una rueda alabeada dispuesta en el seno del fluido en movimiento que provoca su giro con una velocidad proporcional a la del fluido. -La velocidad de giro de las paletas se detecta mediante un captador magnético.

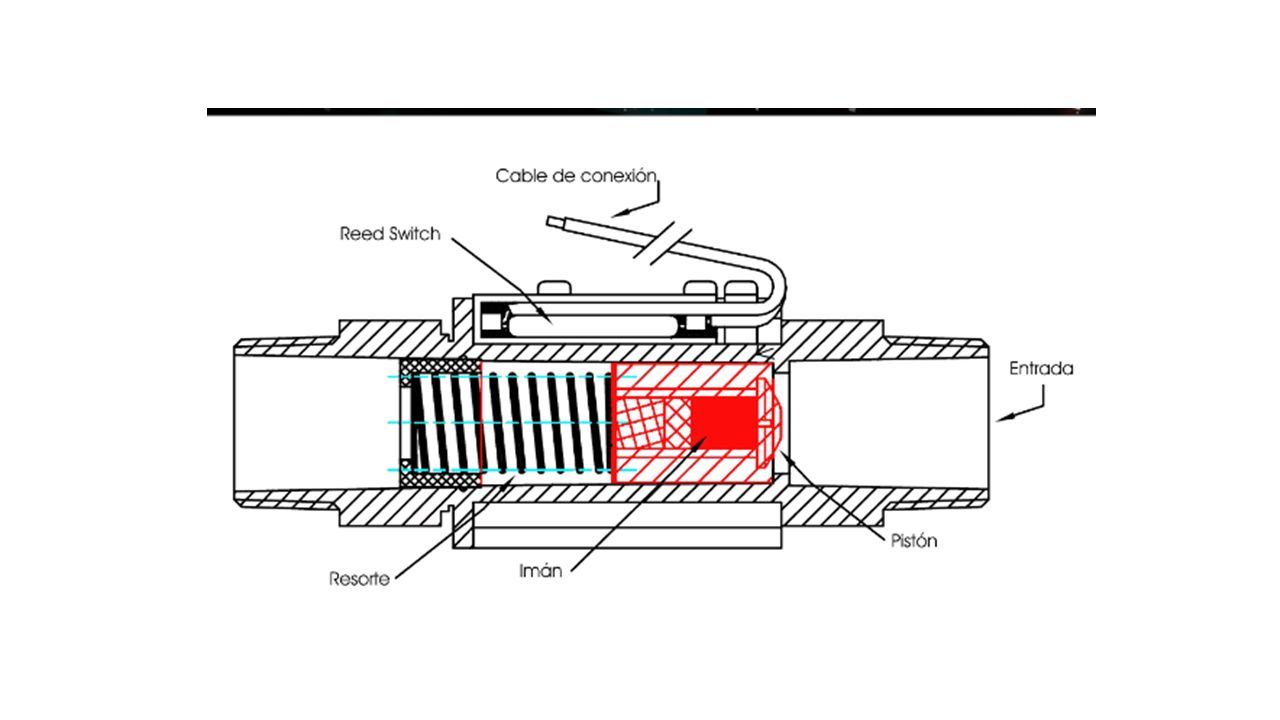

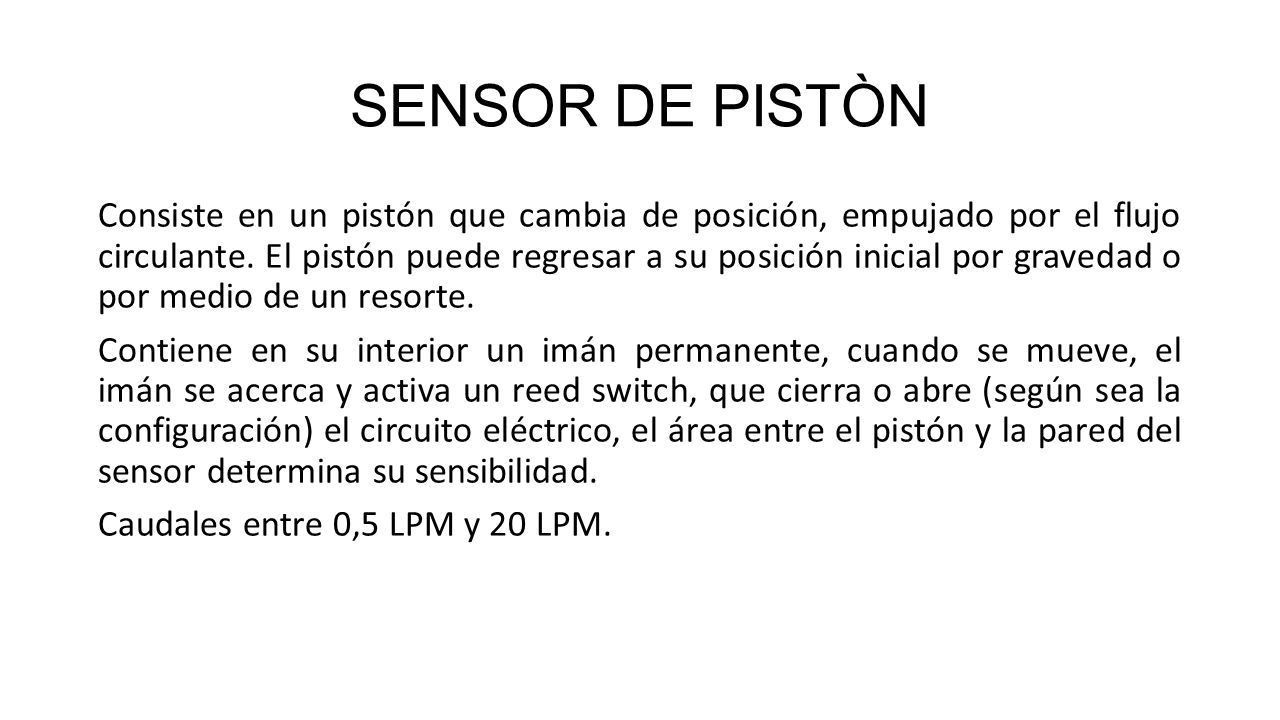

9 SENSOR DE PISTÒN Consiste en un pistón que cambia de posición, empujado por el flujo circulante. El pistón puede regresar a su posición inicial por gravedad o por medio de un resorte. Contiene en su interior un imán permanente, cuando se mueve, el imán se acerca y activa un reed switch, que cierra o abre (según sea la configuración) el circuito eléctrico, el área entre el pistón y la pared del sensor determina su sensibilidad. Caudales entre 0,5 LPM y 20 LPM.

10

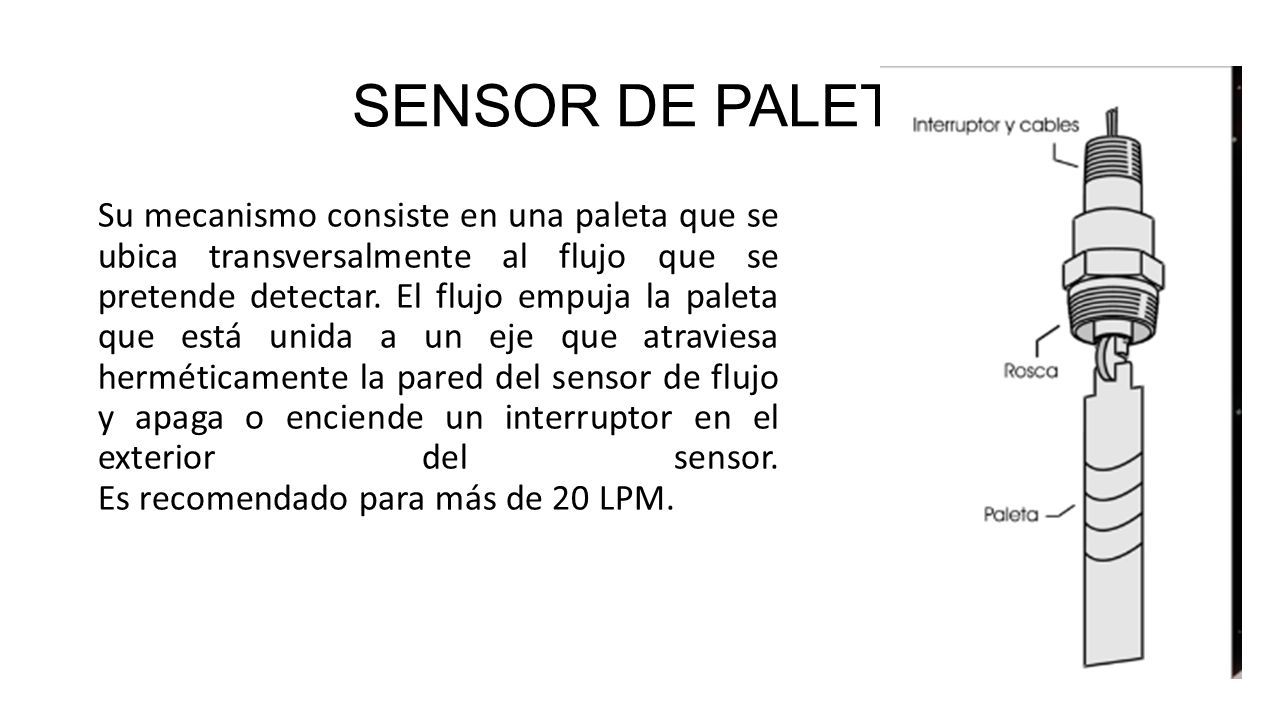

11 SENSOR DE PALETA Su mecanismo consiste en una paleta que se ubica transversalmente al flujo que se pretende detectar. El flujo empuja la paleta que está unida a un eje que atraviesa herméticamente la pared del sensor de flujo y apaga o enciende un interruptor en el exterior del sensor. Es recomendado para más de 20 LPM.

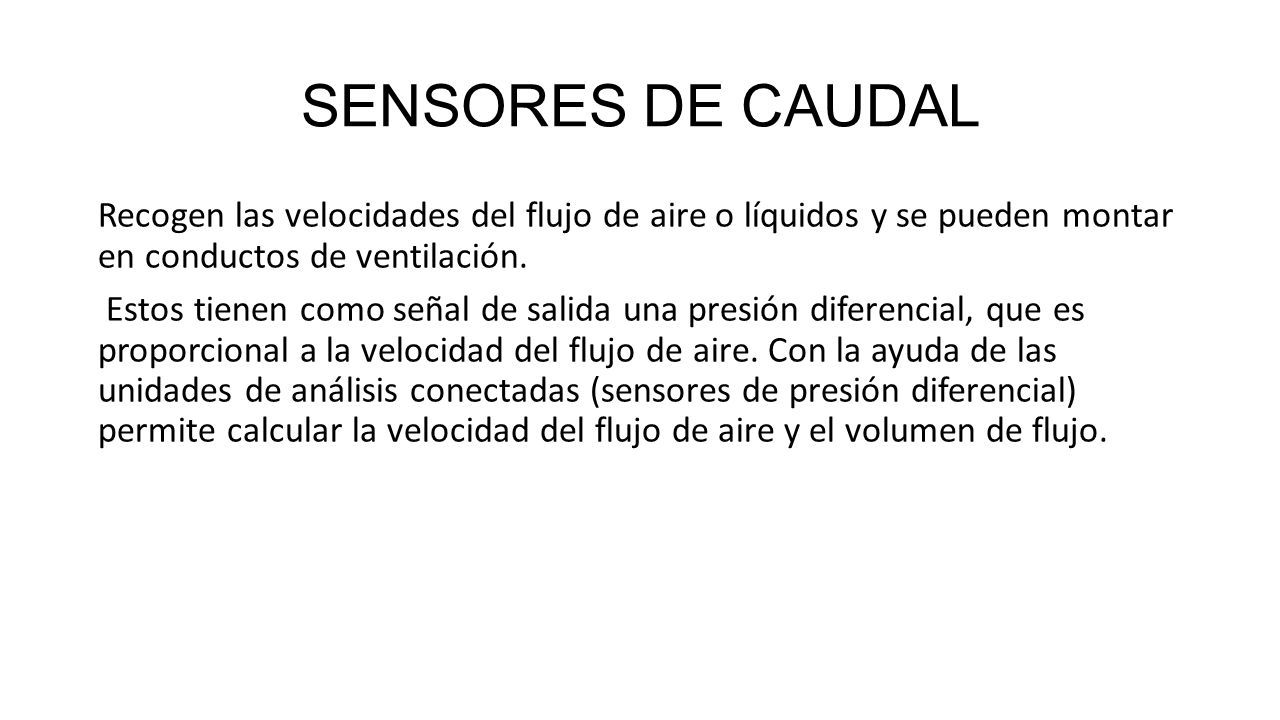

12 SENSORES DE CAUDAL Recogen las velocidades del flujo de aire o líquidos y se pueden montar en conductos de ventilación. Estos tienen como señal de salida una presión diferencial, que es proporcional a la velocidad del flujo de aire. Con la ayuda de las unidades de análisis conectadas (sensores de presión diferencial) permite calcular la velocidad del flujo de aire y el volumen de flujo.
