1 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

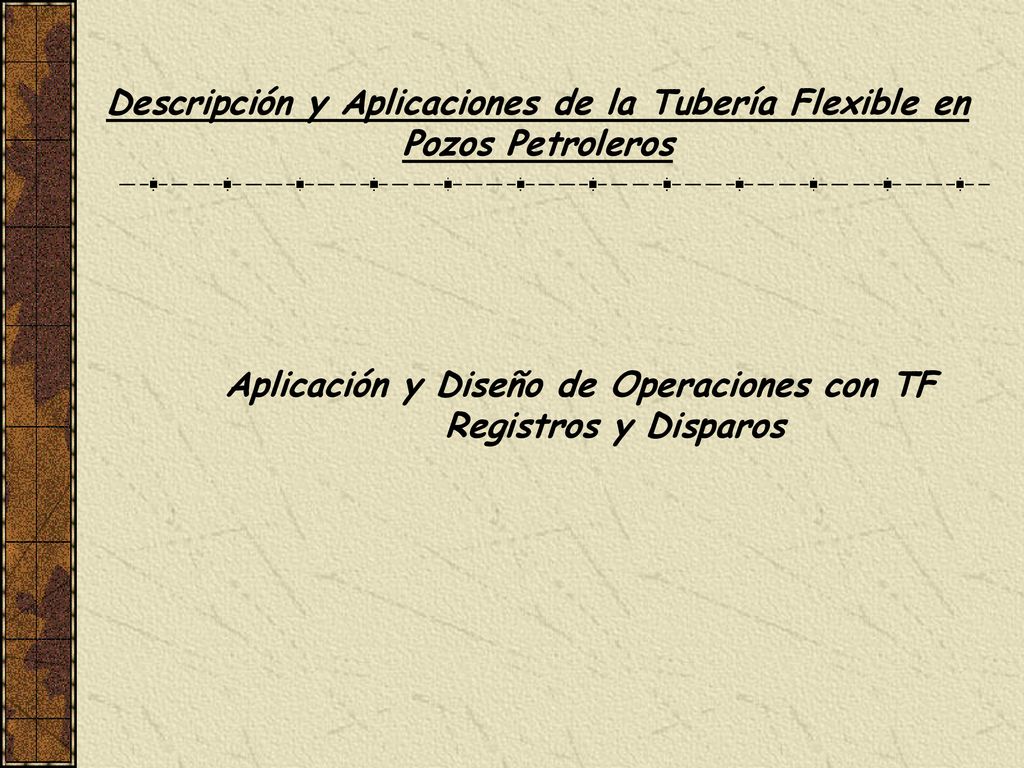

Aplicación y Diseño de Operaciones con TF Registros y Disparos

2 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros
Las operaciones con TF en registros : Se diseñaron para tomar información en pozos, cuyas condiciones no permiten el uso de servicios convencionales de registros eléctricos. Las operaciones en agujero descubierto, revestido, para disparos y en operaciones especiales

3 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

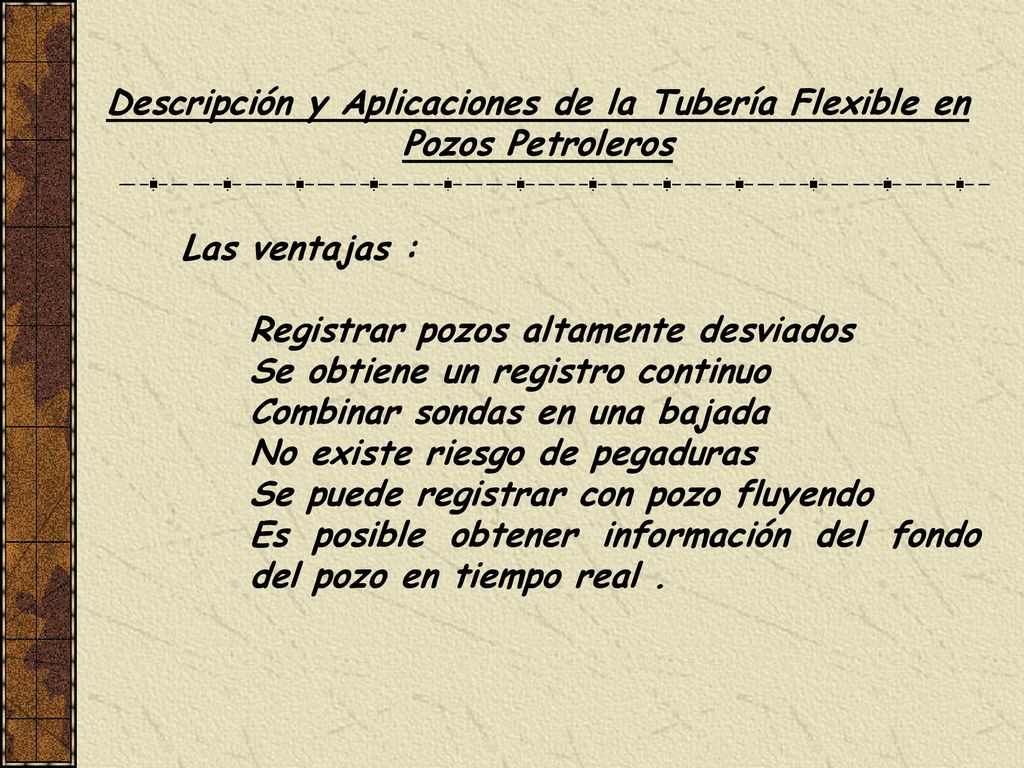

Las ventajas : Registrar pozos altamente desviados Se obtiene un registro continuo Combinar sondas en una bajada No existe riesgo de pegaduras Se puede registrar con pozo fluyendo Es posible obtener información del fondo del pozo en tiempo real .

4 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

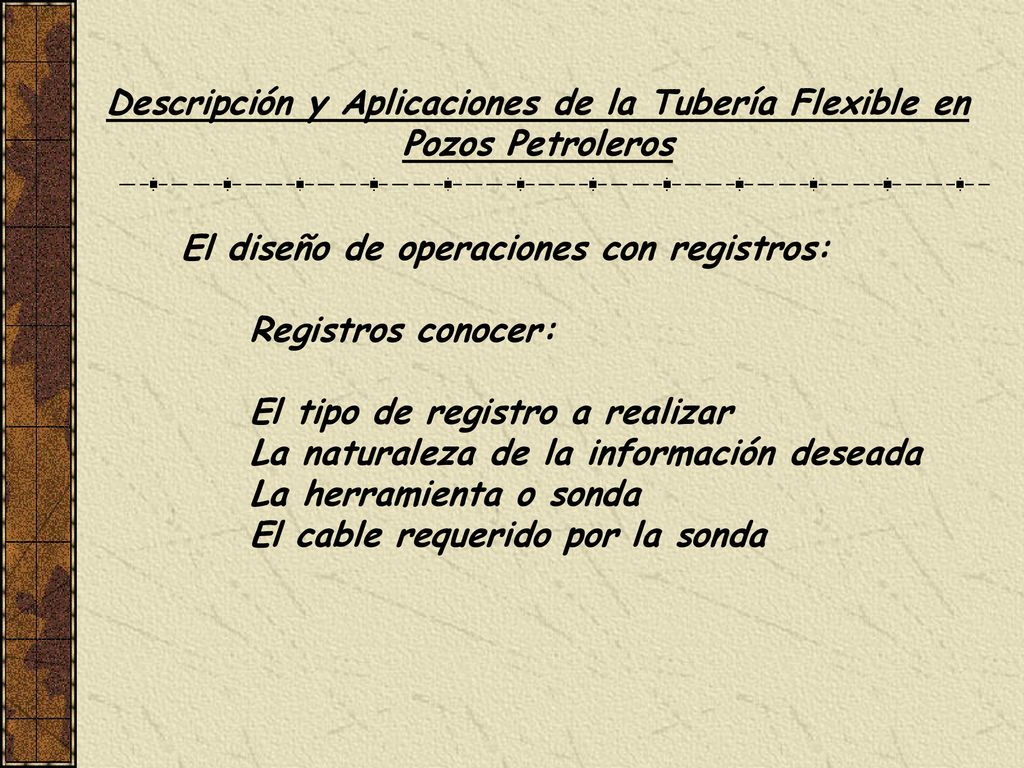

El diseño de operaciones con registros: Registros conocer: El tipo de registro a realizar La naturaleza de la información deseada La herramienta o sonda El cable requerido por la sonda

5 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

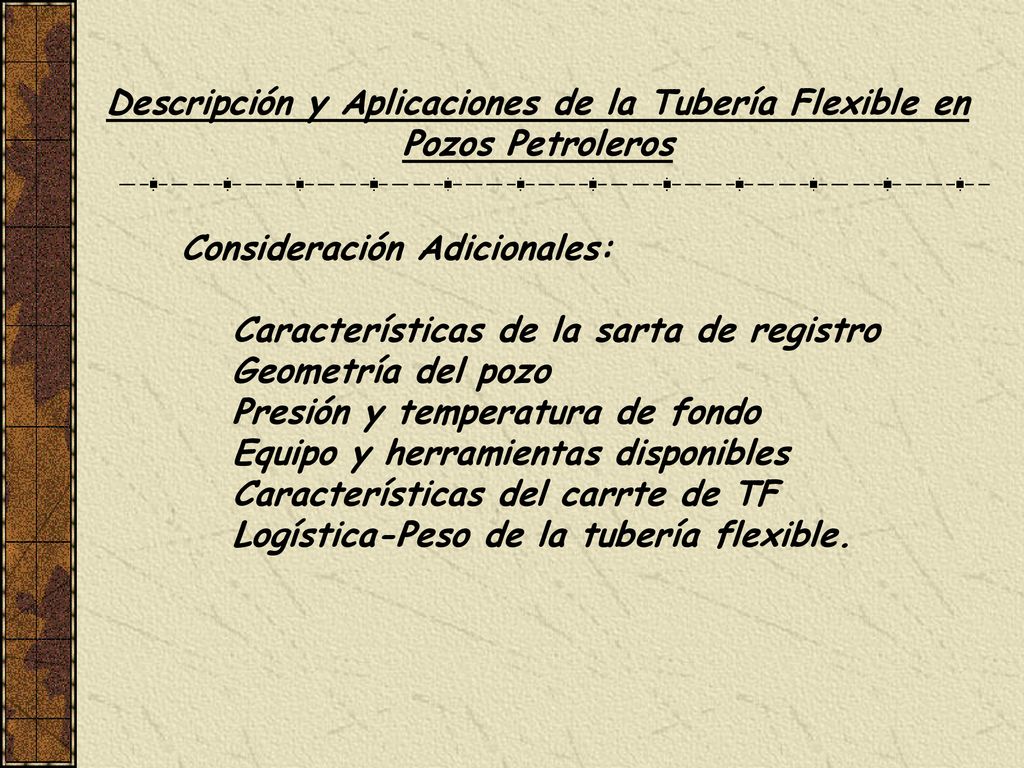

Consideración Adicionales: Características de la sarta de registro Geometría del pozo Presión y temperatura de fondo Equipo y herramientas disponibles Características del carrte de TF Logística-Peso de la tubería flexible.

6 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

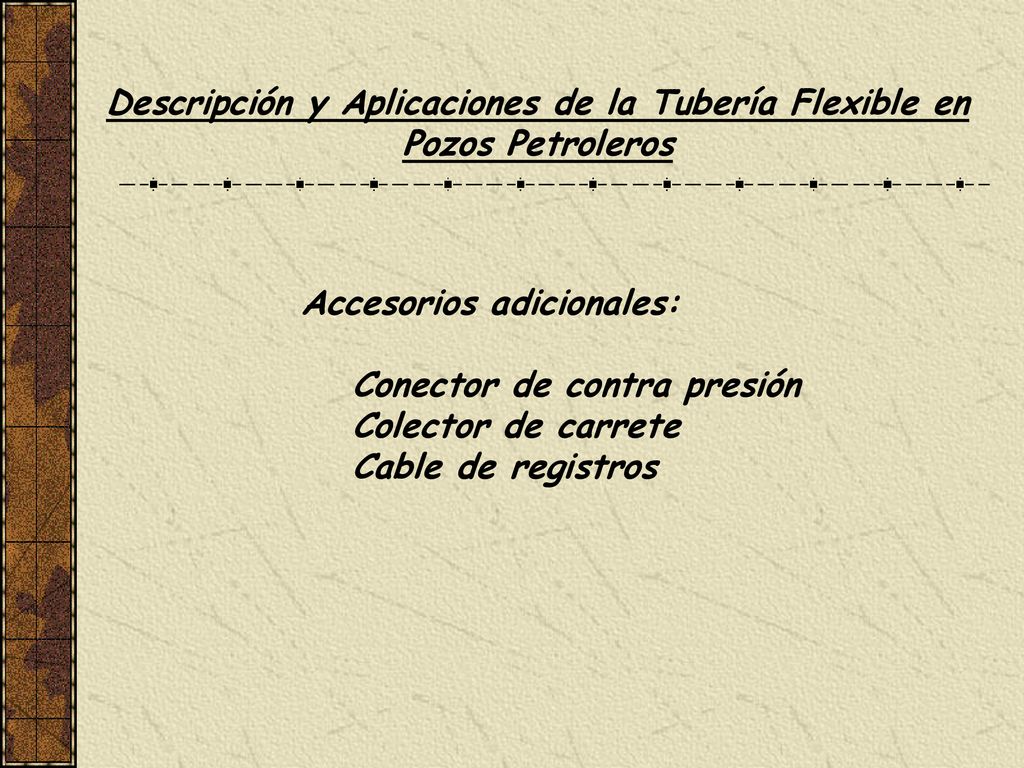

Accesorios adicionales: Conector de contra presión Colector de carrete Cable de registros

7 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

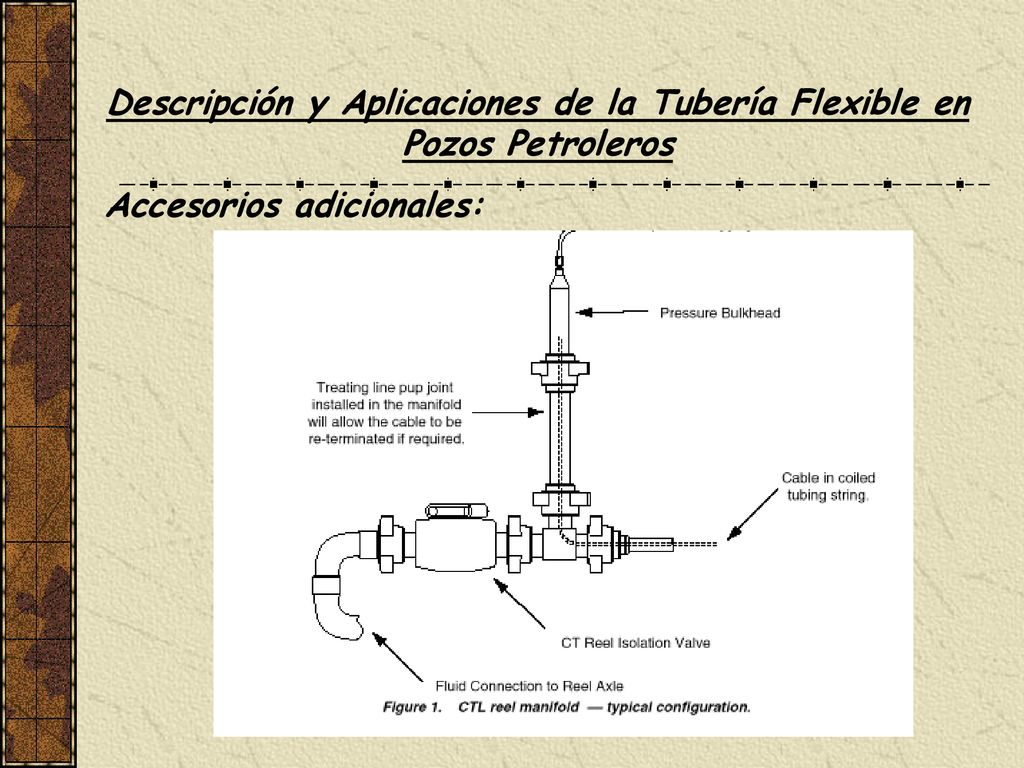

Accesorios adicionales:

8 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

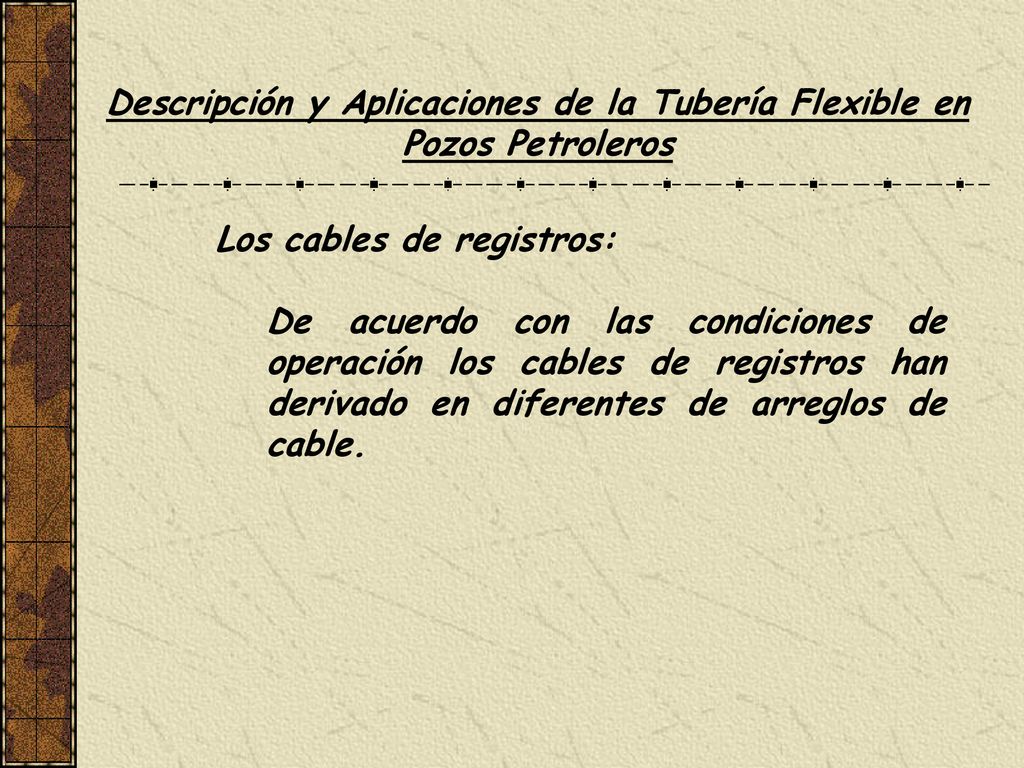

Los cables de registros: De acuerdo con las condiciones de operación los cables de registros han derivado en diferentes de arreglos de cable.

9 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

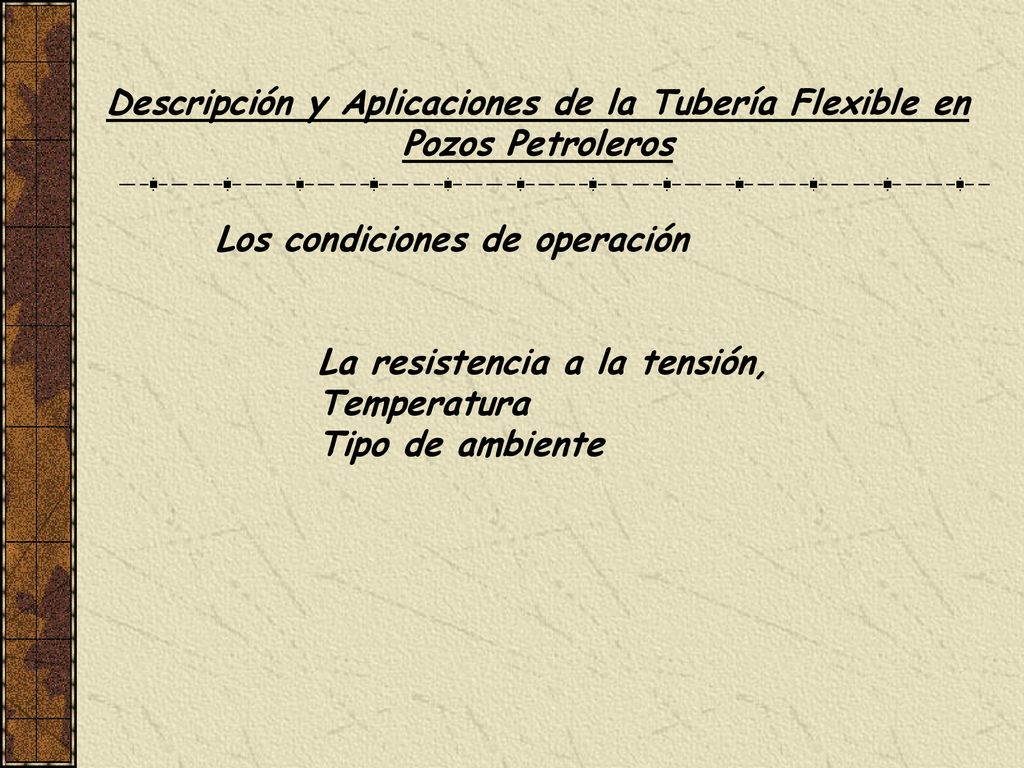

Los condiciones de operación La resistencia a la tensión, Temperatura Tipo de ambiente

10 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

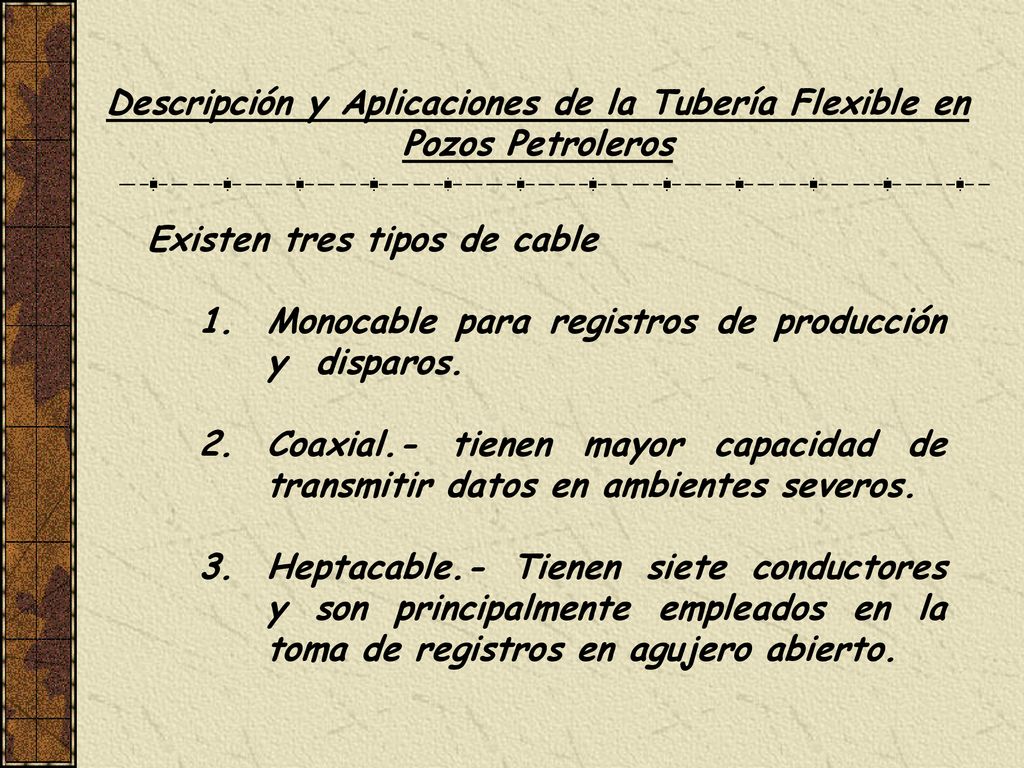

Existen tres tipos de cable Monocable para registros de producción y disparos. Coaxial.- tienen mayor capacidad de transmitir datos en ambientes severos. Heptacable.- Tienen siete conductores y son principalmente empleados en la toma de registros en agujero abierto.

11 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

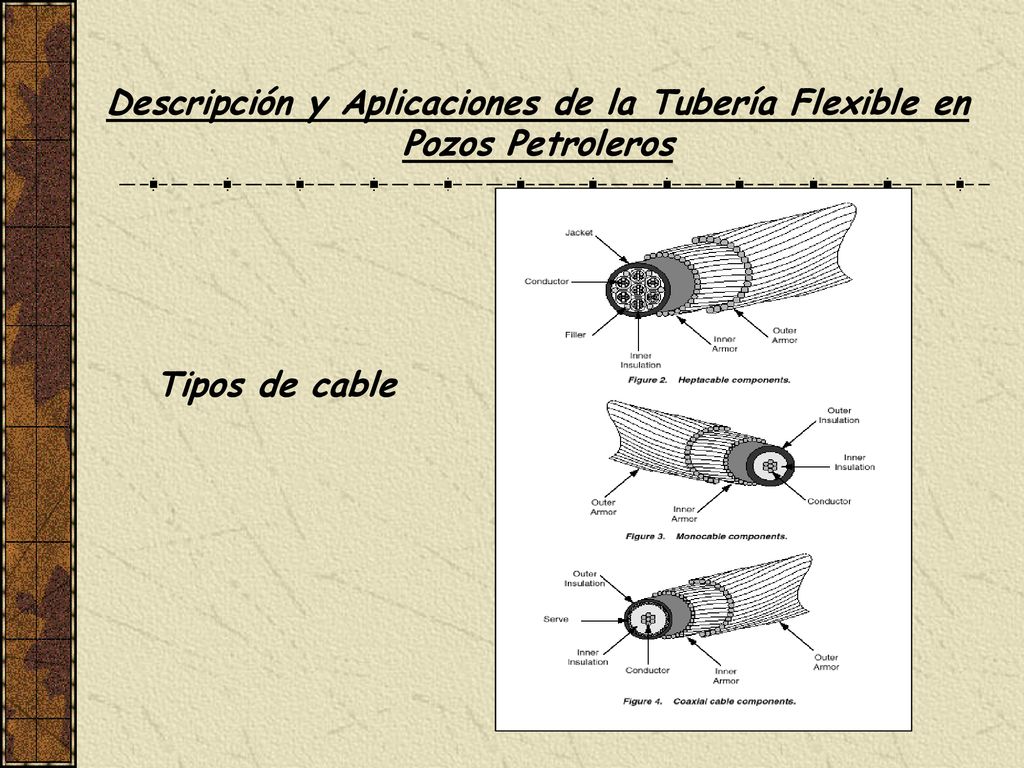

Tipos de cable

12 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

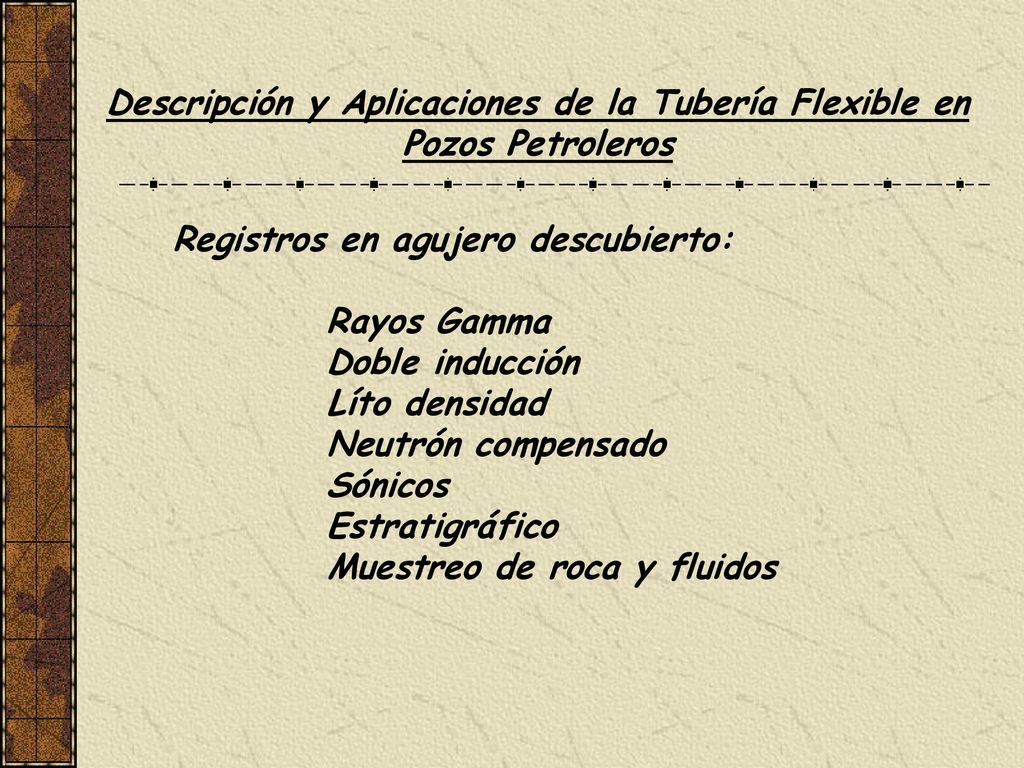

Registros en agujero descubierto: Rayos Gamma Doble inducción Líto densidad Neutrón compensado Sónicos Estratigráfico Muestreo de roca y fluidos

13 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

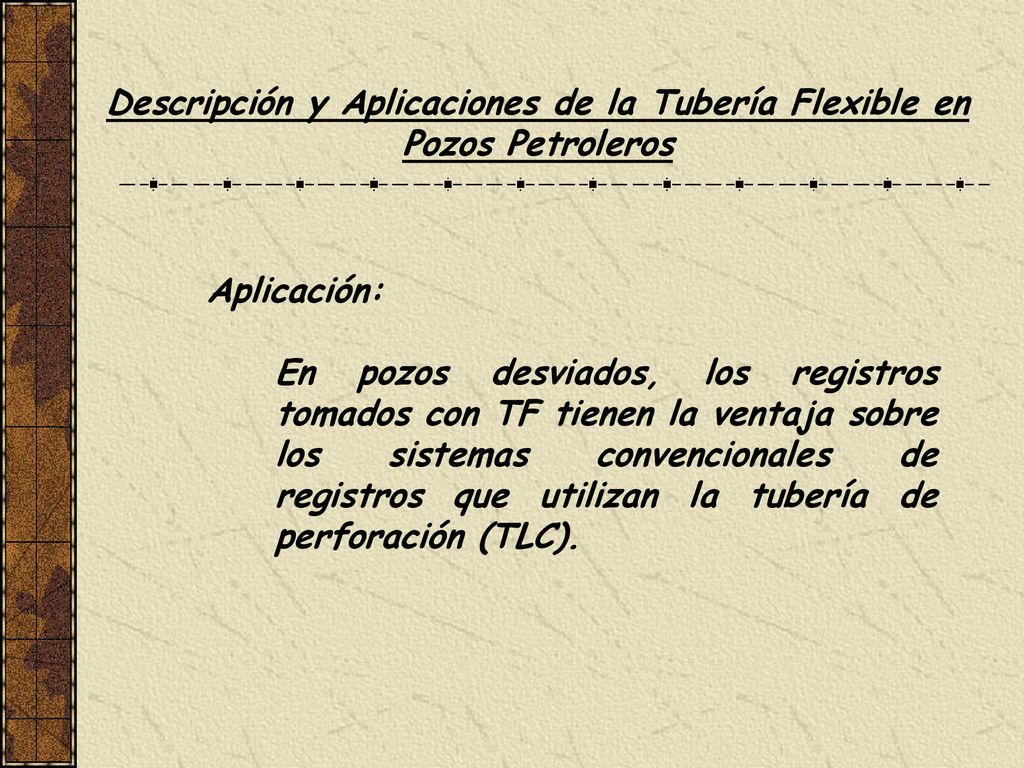

Aplicación: En pozos desviados, los registros tomados con TF tienen la ventaja sobre los sistemas convencionales de registros que utilizan la tubería de perforación (TLC).

14 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

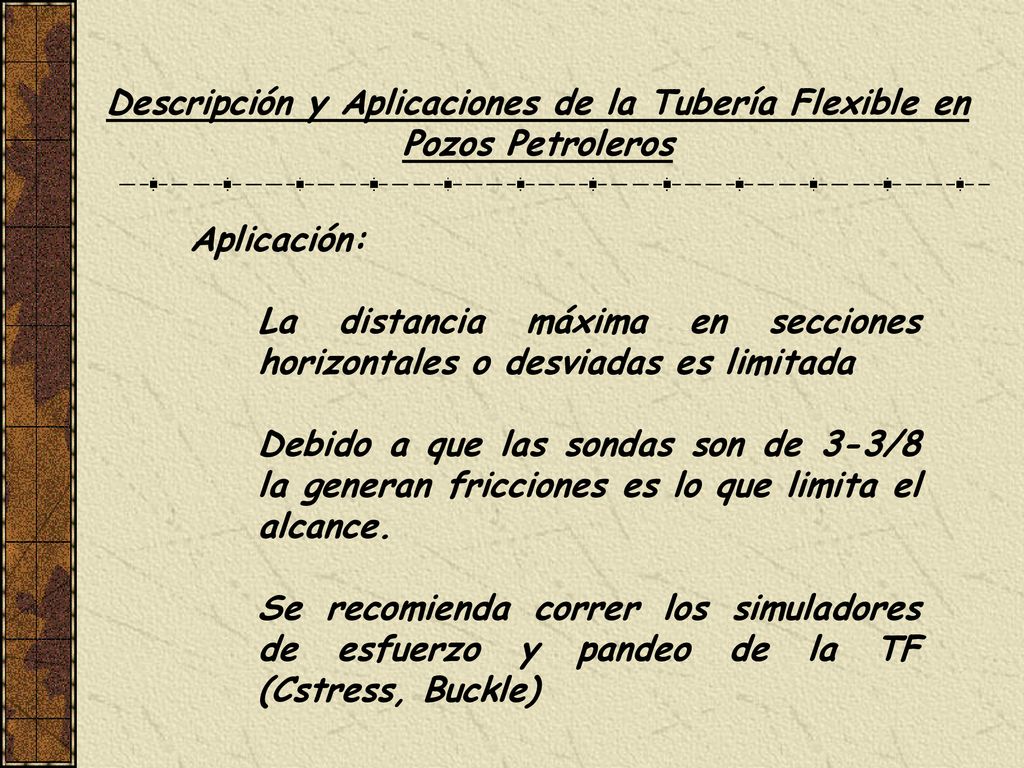

Aplicación: La distancia máxima en secciones horizontales o desviadas es limitada Debido a que las sondas son de 3-3/8 la generan fricciones es lo que limita el alcance. Se recomienda correr los simuladores de esfuerzo y pandeo de la TF (Cstress, Buckle)

15 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

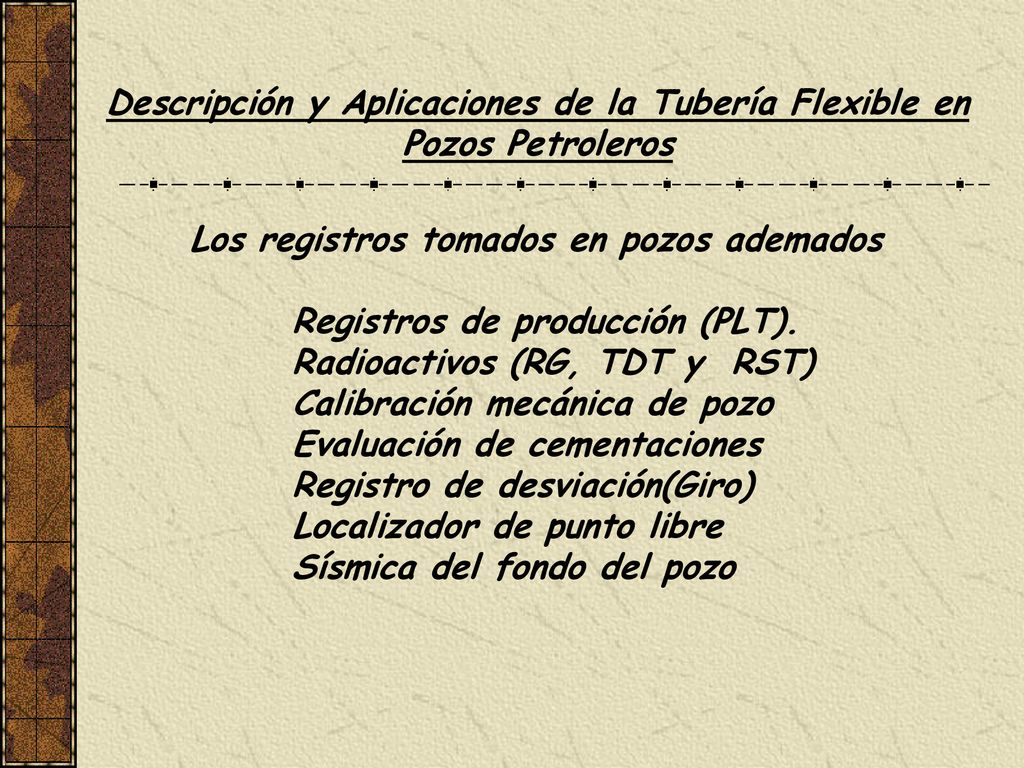

Los registros tomados en pozos ademados Registros de producción (PLT). Radioactivos (RG, TDT y RST) Calibración mecánica de pozo Evaluación de cementaciones Registro de desviación(Giro) Localizador de punto libre Sísmica del fondo del pozo

16 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

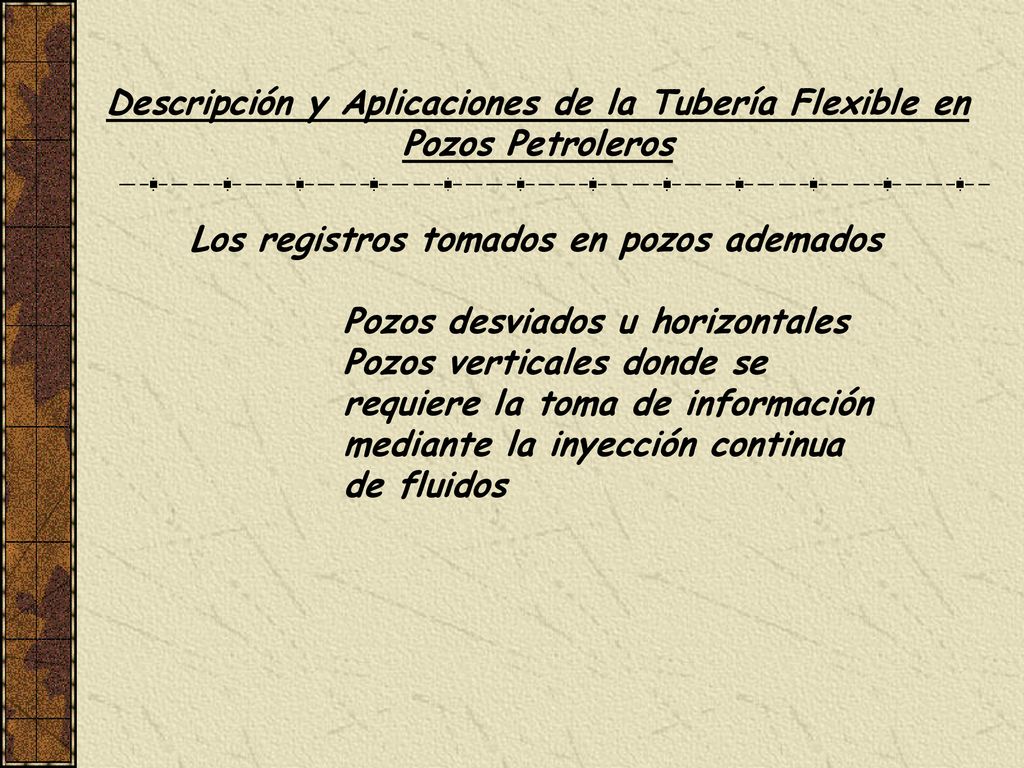

Los registros tomados en pozos ademados Pozos desviados u horizontales Pozos verticales donde se requiere la toma de información mediante la inyección continua de fluidos

17 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

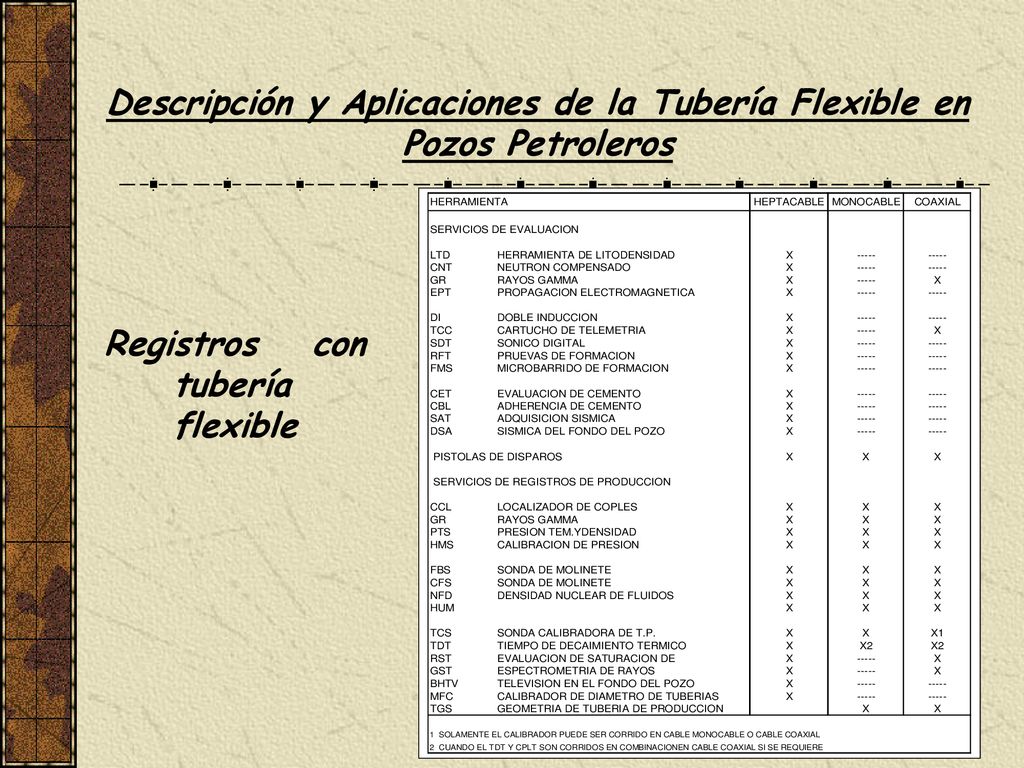

Registros con tubería flexible

18 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

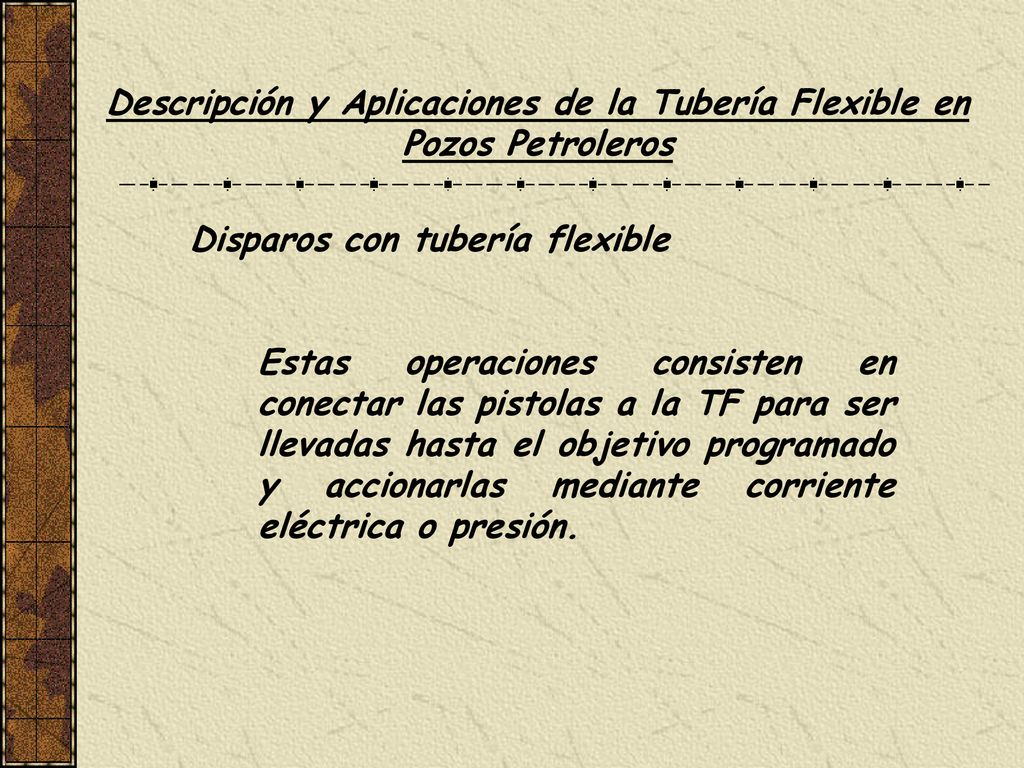

Disparos con tubería flexible Estas operaciones consisten en conectar las pistolas a la TF para ser llevadas hasta el objetivo programado y accionarlas mediante corriente eléctrica o presión.

19 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

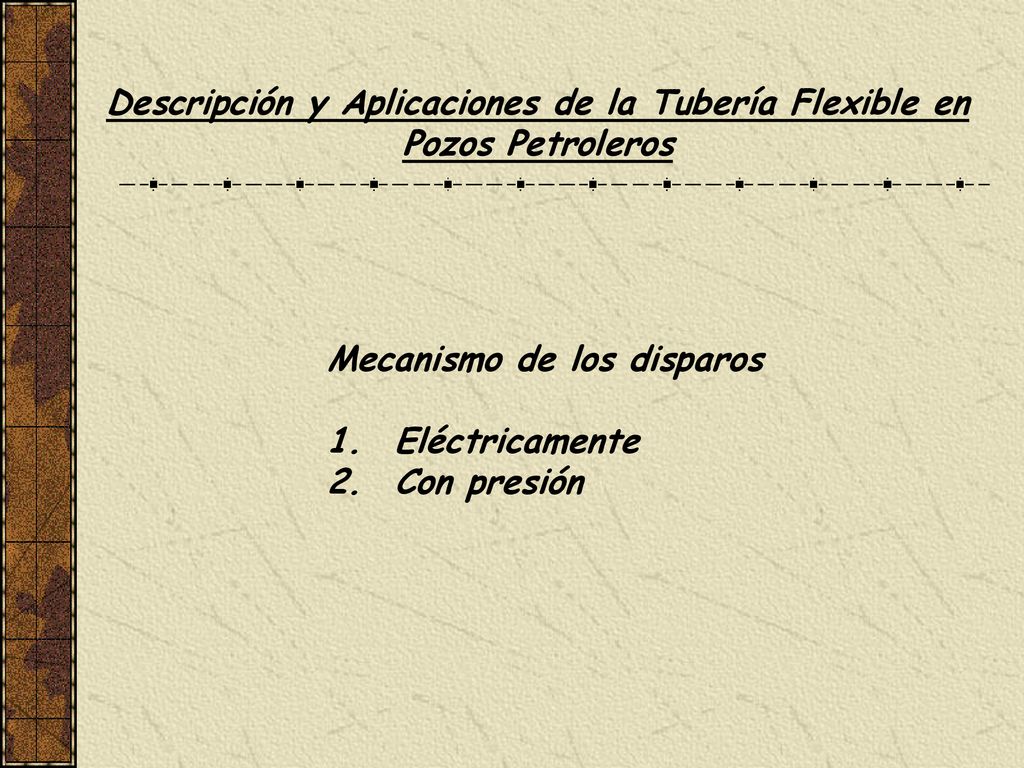

Mecanismo de los disparos Eléctricamente Con presión

20 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

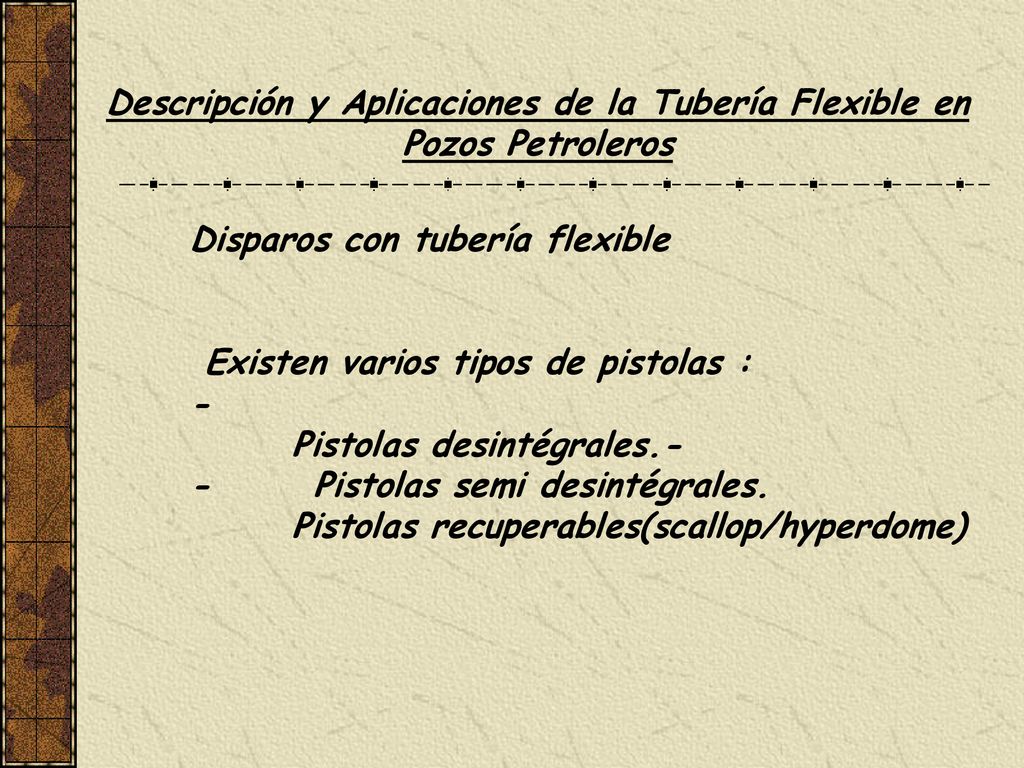

Disparos con tubería flexible Existen varios tipos de pistolas : -         Pistolas desintégrales.- -       Pistolas semi desintégrales. Pistolas recuperables(scallop/hyperdome)

21 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

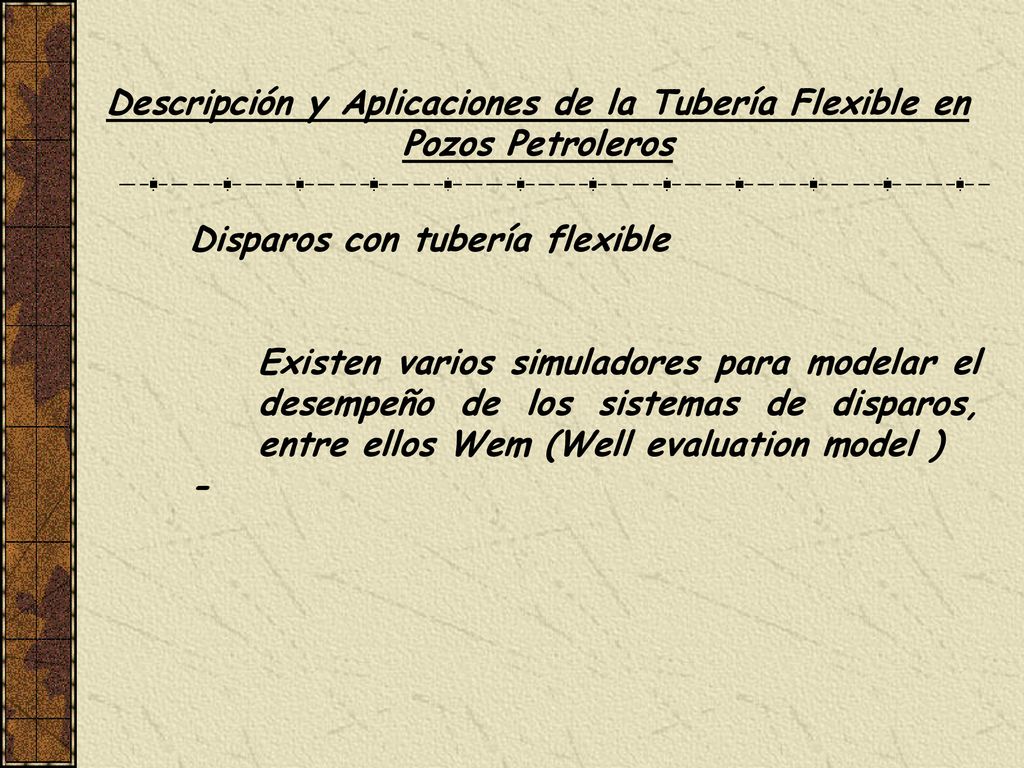

Disparos con tubería flexible Existen varios simuladores para modelar el desempeño de los sistemas de disparos, entre ellos Wem (Well evaluation model ) -

22 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros
Disparos con tubería flexible

23 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros

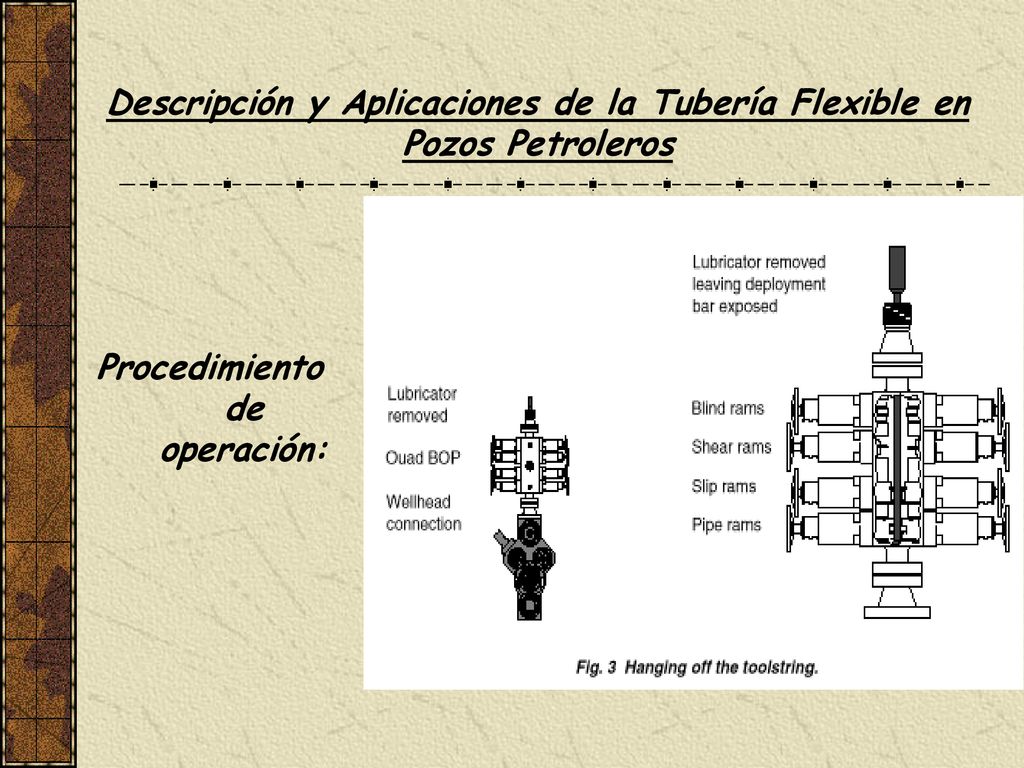

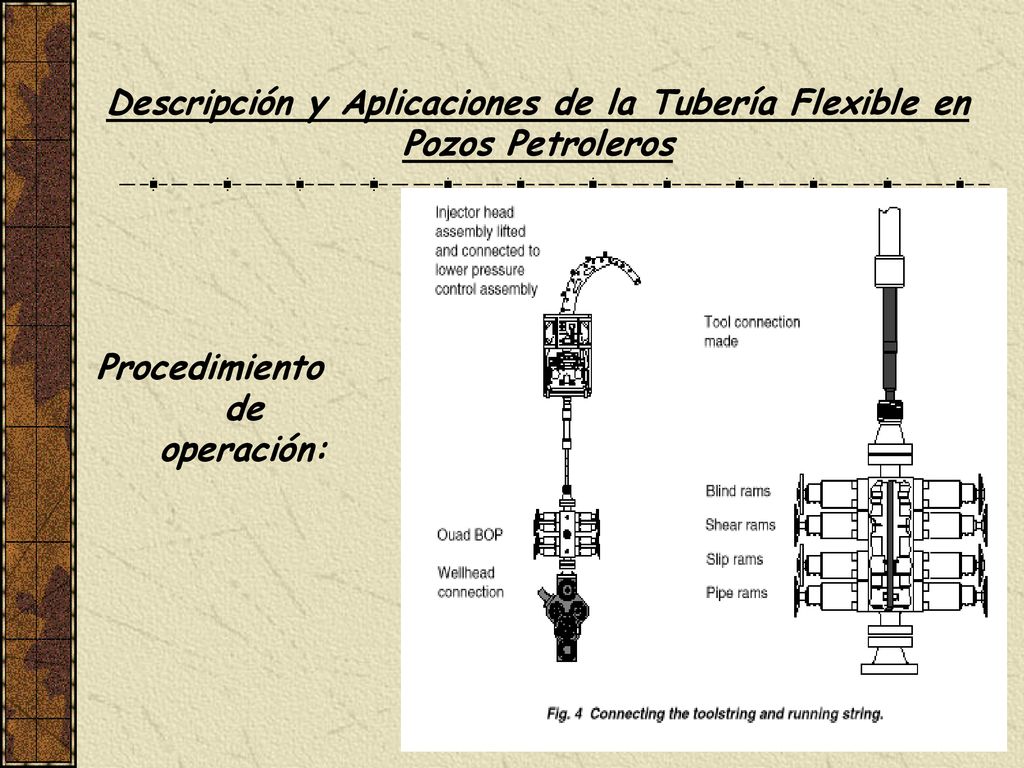

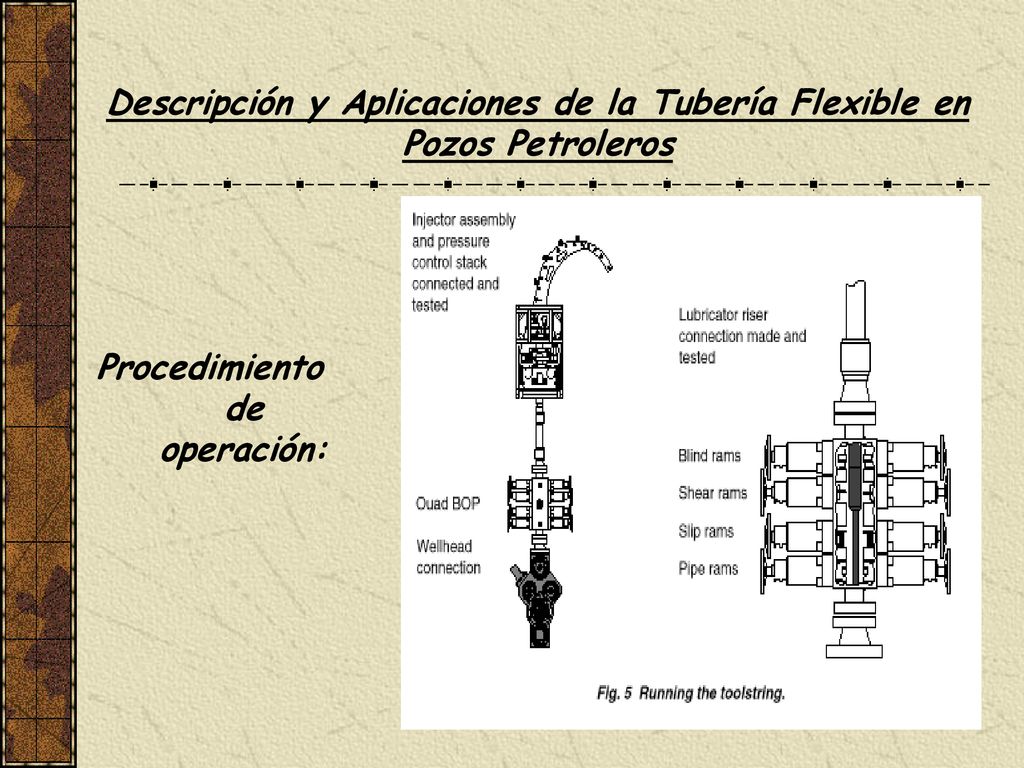

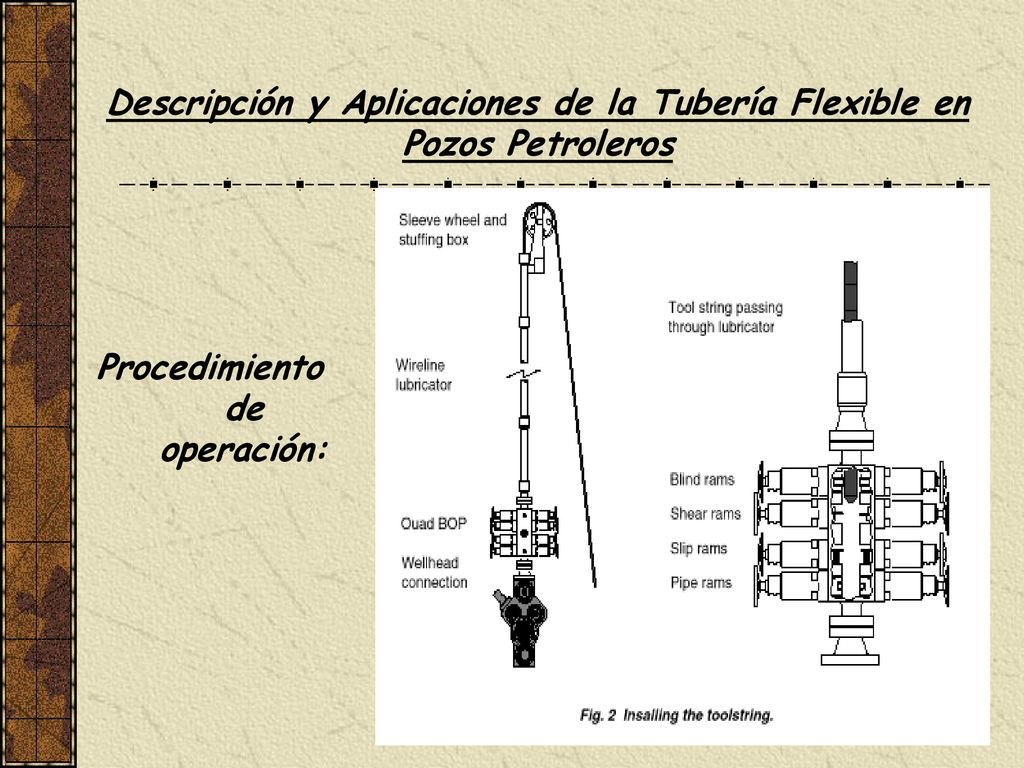

Procedimiento de operación:

24 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros
Procedimiento de operación:

25 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros
Procedimiento de operación:

26 Descripción y Aplicaciones de la Tubería Flexible en Pozos Petroleros
Procedimiento de operación:
