2 Definición:  Cableado estructurado: es el método para crear un sistema de cableado organizado y entendible, para uso de instaladores, administradores de red, técnicos y personal que interactúa con el cableado.

3  Es el conjunto de elementos que sirven para interconectar equipos de igual o diferente tecnología, permitiendo la integración de diferentes sistemas de control, comunicación e información.

4 Elementos  Cableado Horizontal  Cableado Vertical  Cuarto de Telecomunicaciones  Área de Trabajo

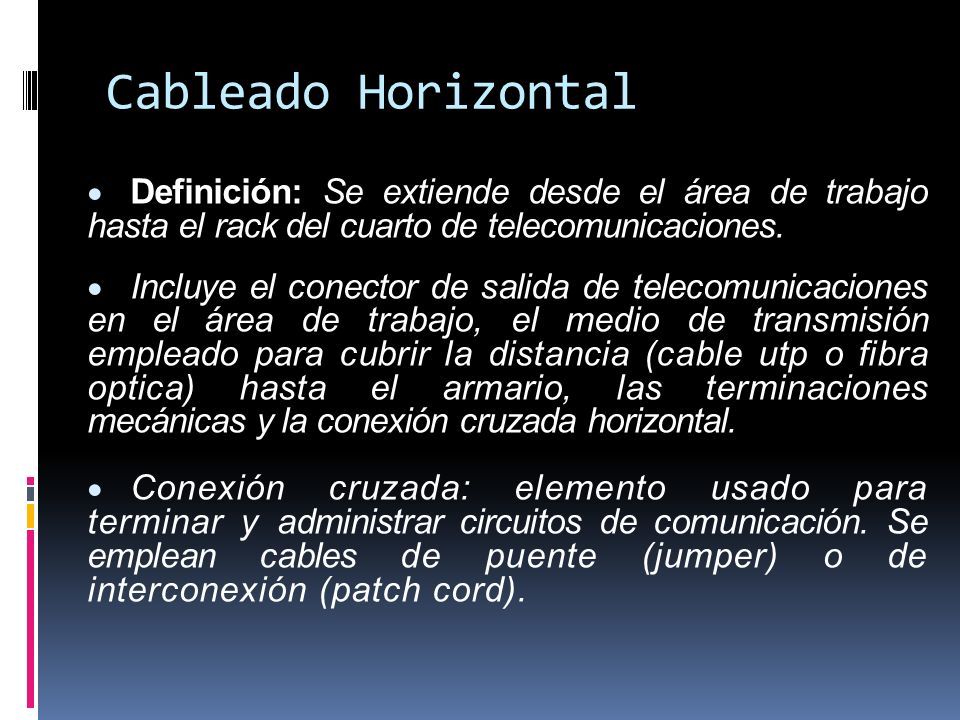

5 Cableado Horizontal  Definición: Se extiende desde el área de trabajo hasta el rack del cuarto de telecomunicaciones.  Incluye el conector de salida de telecomunicaciones en el área de trabajo, el medio de transmisión empleado para cubrir la distancia (cable utp o fibra optica) hasta el armario, las terminaciones mecánicas y la conexión cruzada horizontal.  Conexión cruzada: elemento usado para terminar y administrar circuitos de comunicación. Se emplean cables de puente (jumper) o de interconexión (patch cord).

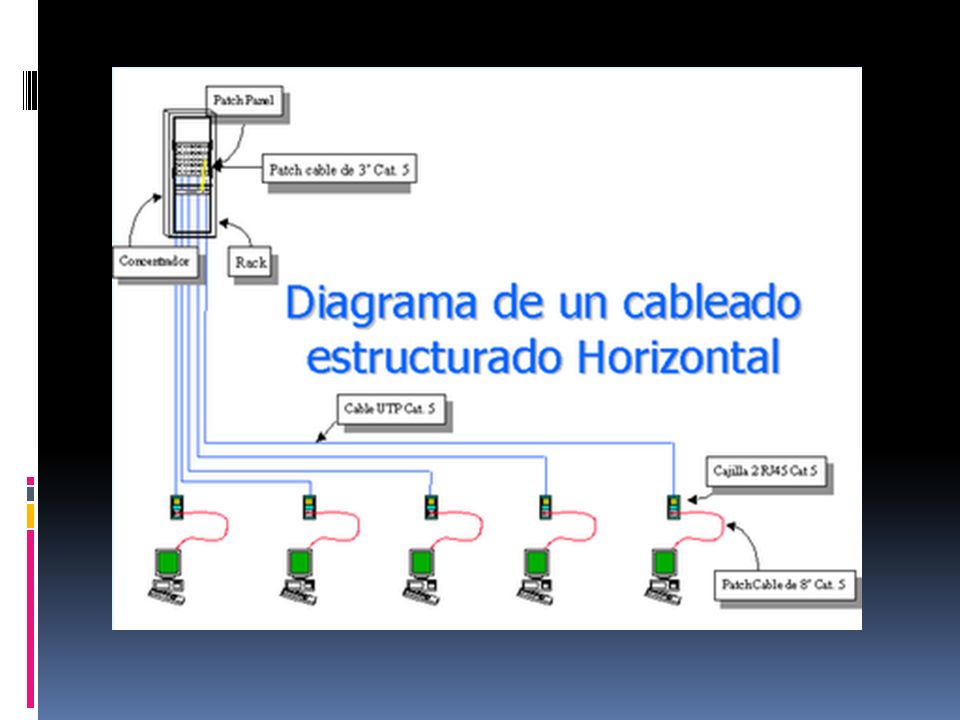

6 Cableado Horizontal

7

8  Distancia máxima entre el OT y el Patch Panel es de 90 mts independiente del medio que se este utilizando.  No se debe conectar directamente a equipos de comunicaciones  Se debe ubicar lejos de dispositivos cómo motores eléctricos, lámparas fluorescentes, balastros, aires acondicionados, cables de corriente alterna

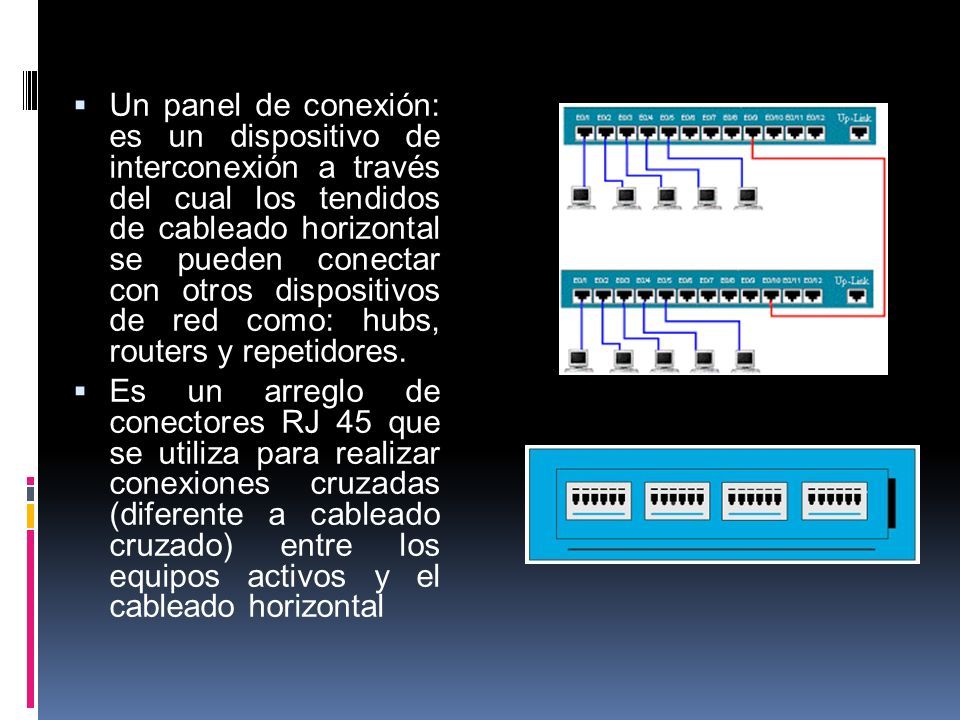

9  Un panel de conexión: es un dispositivo de interconexión a través del cual los tendidos de cableado horizontal se pueden conectar con otros dispositivos de red como: hubs, routers y repetidores.  Es un arreglo de conectores RJ 45 que se utiliza para realizar conexiones cruzadas (diferente a cableado cruzado) entre los equipos activos y el cableado horizontal

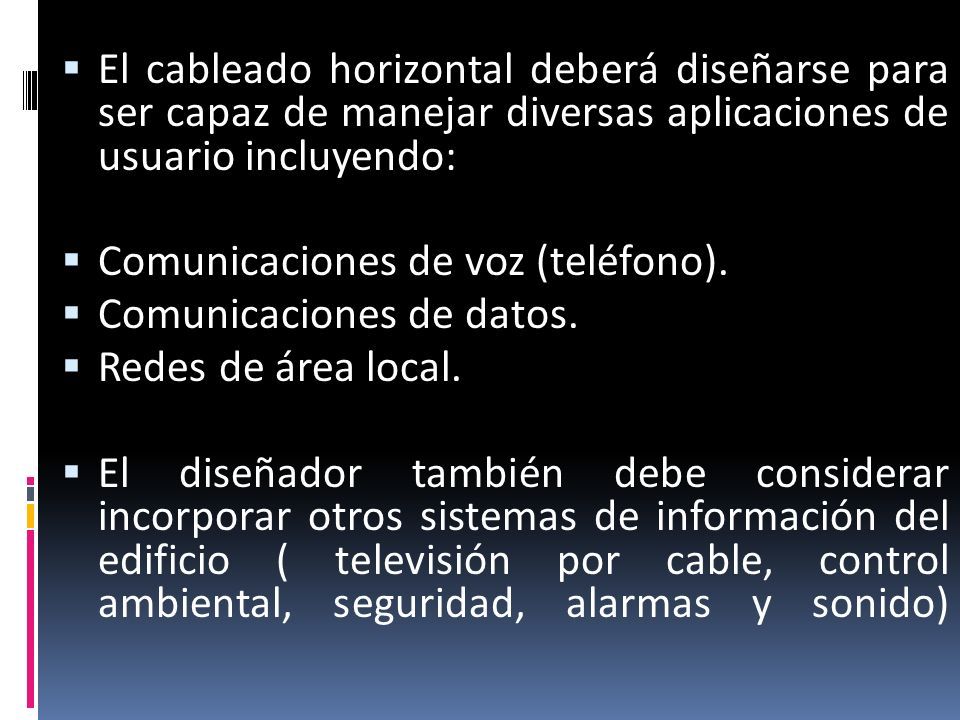

10  El cableado horizontal deberá diseñarse para ser capaz de manejar diversas aplicaciones de usuario incluyendo:  Comunicaciones de voz (teléfono).  Comunicaciones de datos.  Redes de área local.  El diseñador también debe considerar incorporar otros sistemas de información del edificio ( televisión por cable, control ambiental, seguridad, alarmas y sonido)

11  Una de las normas mas usadas en el cableado estructurado son las normas TIA/EIA en ella están definidas las extensiones que pueden tener cada tipo de cable, su impedancia, tipo de cable que se debe utilizar, la ubicación que deben tener los diferentes ambientes.

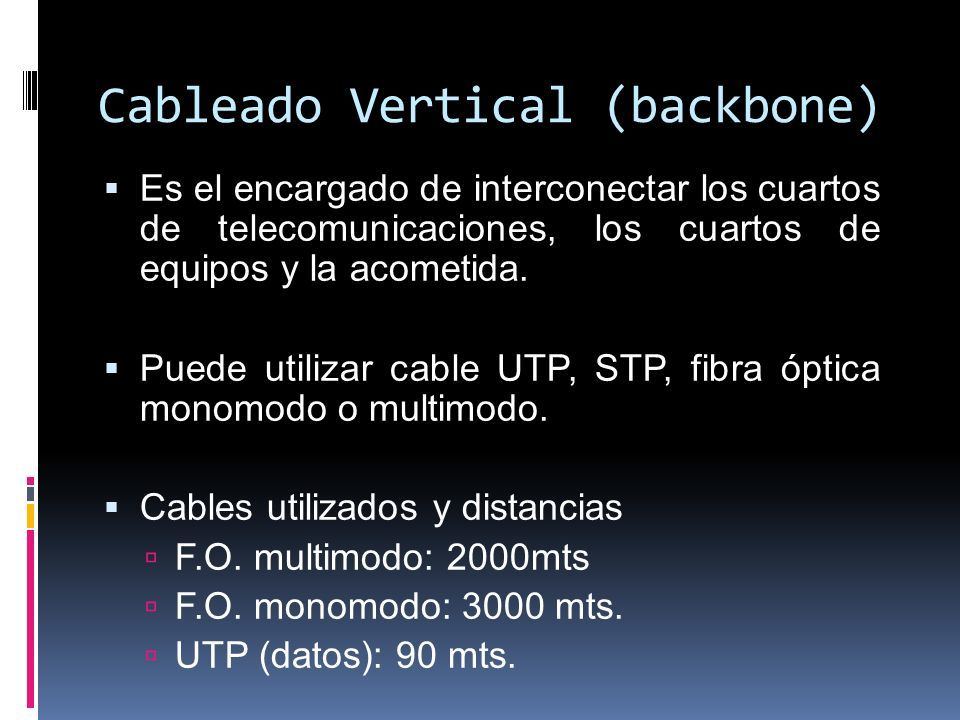

12 Cableado Vertical (backbone)  Es el encargado de interconectar los cuartos de telecomunicaciones, los cuartos de equipos y la acometida.  Puede utilizar cable UTP, STP, fibra óptica monomodo o multimodo.  Cables utilizados y distancias  F.O. multimodo: 2000mts  F.O. monomodo: 3000 mts.  UTP (datos): 90 mts.

13 Cableado Vertical (backbone)  Se mantiene topología en estrella.  Máximo dos niveles jerárquicos de crosconexión: principal e intermedio.  Máximo una crosconexión entre el principal y el cuarto de Telecomunicaciones.

14 Cuarto de Telecomunicaciones  Es el espacio dedicado para la instalación de los racks de comunicaciones, puede ser una habitación o un gabinete.  Características:  Área exclusiva dentro de un edificio para el equipo de telecomunicaciones.  Su función principal es la terminación de cableado horizontal.

15 Cuarto de Telecomunicaciones  La Puerta debe ser de 91 cms de Ancho por 2 mts de Alto y debe abrir hacia fuera.  Su temperatura ambiente debe estar entre los 18 – 24 grados centígrados.  Debe estar libre de amenazas de inundación.  Debe poseer UPS.

16 Armario de Telecomunicaciones Punto donde se concentran todas las conexiones que se necesitan en el área de trabajo.

17 Área de Trabajo Es el lugar donde se encuentra el personal trabajando con las computadoras, impresoras, etc. En este lugar se instalan los servicios (nodos de datos, telefonía, energía eléctrica, etc.)

18 Área de Trabajo  El área de trabajo se extiende desde la salida del cuarto de telecomunicaciones hasta la estación de trabajo. El cableado del área de trabajo es diseñado para que sea relativamente simple de interconectar, de tal manera que el área de trabajo pueda ser removida, renovada y cambiada de lugar muy fácilmente  Los componentes del área de trabajo son Teléfonos, Fax, PC’s, Impresoras, etc.
