1 UNIVERSIDAD AUTÓNOMA DEL ESTADO DE MÉXICO CENTRO UNIVERSITARIO UAEM VALLE DE MÉXICO LICENCIATURA EN INFORMÁTICA ADMINISTRATIVA UNIDAD DE APRENDIZAJE: COMUNICACIÓN ENTRE COMPUTADORAS 1 UNIDAD DE COMPETENCIA: UNIDAD I. CONOCER EL CONCEPTO DE RED, CLASIFICACIÓN, ESTRUCTURA Y LOS CONCEPTOS FUNDAMENTALES DE LA COMUNICACIÓN ENTRE COMPUTADORAS PARA LA IMPLEMENTACIÓN DE REDES DE COMPUTADORAS. ELABORÓ: M. EN A. GERARDO RIVERO VIGIL MARZO 2016

2

3

4 Objetivo El discente será capaz de implementar una red computacional, identificando su estructura, aspectos relevantes de la comunicación y tecnologías utilizadas para ello.

5 Contenido Concepto de una red de área local
Nodos (estación de trabajo, host, servidores Medios de transmisión Organizaciones normativas Par trenzado blindado Par trenzado sin blindar Cable coaxial Fibra óptica Especificaciones Cable de conexión directa Cable de interconexión Cable de consola Conectores 10Base-T Panel de parcheo Red LAN, MAN, WAN, Internet

6 Concepto de red de área local
Una red es un conjunto de computadoras y otros equipos interconectados, que comparten información, recursos y servicios. La red permite a los usuarios compartir recursos como archivos e impresoras, y usar aplicaciones interactivas como una agenda o correo electrónico.

7 Componentes de una red Componente Descripción Servidor
Ejecuta el sistema operativo de red (Windows NT, 2000, UNIX, etc.) y proporciona el acceso a las aplicaciones a los clientes de red. Clientes de red Equipos con sistemas operativos diversos (DOS, Windows, UNIX, etc.) que utilizan algún protocolo especifico o emuladores de terminal, para aprovechar las aplicaciones ejecutadas en el servidor.

8 Componentes de una red Componente Descripción Tarjeta de red (NIC)
Dispositivo de hardware instalado y configurado en los clientes para acceder a los servicios de red. Cableado El sistema de la red esta constituido por el cable utilizado para conectar entre si el servidor y las estaciones de trabajo. Nodo Pueden ser computadoras de escritorio hasta sistemas de alto desempeño con tecnología multiprocesador. Los nodos se interconectan a través de una red de comunicaciones.

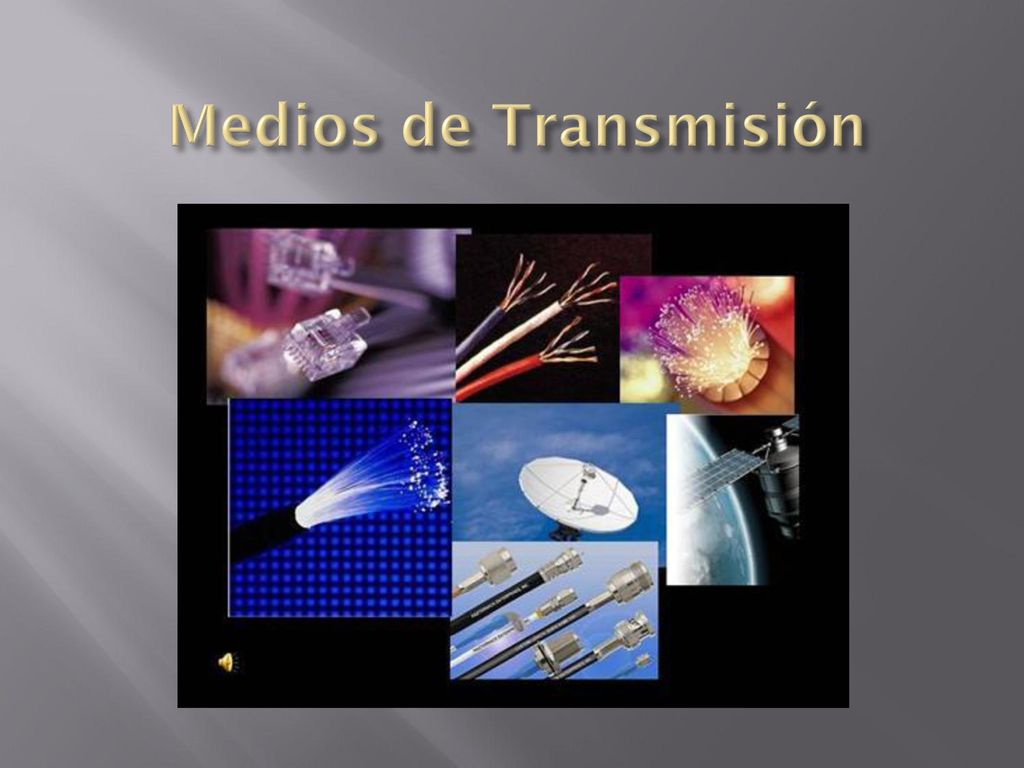

9 Medios de Transmisión

10 Medios de Transmisión Par trenzado blindado- 2 pares de 150 ohm.
Par trenzado no blindado- 4 pares de 100 ohm Cable de Fibra Óptica- 2 fibras Cable Coaxial ohms

11 Organizaciones normativas
Instituto de Ingenieros Eléctricos y Electrónicos (IEEE). Underwriters Laboratories (UL). Asociación de Industrias Electrónicas (EIA). Asociación de la Industria de las Telecomunicaciones (TIA).

12 Cable de Par Trenzado Blindado
Velocidad - 10 ó 100 Mbps Costo por nodo - moderadamente caro Tamaño de los medios y del conector - Mediano a grande Longitud máxima del cable m

13 Cable de par trenzado no blindado
Velocidad - 10 ó 100 Mbps Costo por nodo - económico Tamaño de los medios y del conector - pequeño Longitud máxima del cable m

14 Cable coaxial Velocidad - 10 ó 100 Mbps Costo por nodo - económico
Tamaño de los medios y del conector - Mediano Longitud máxima del cable m

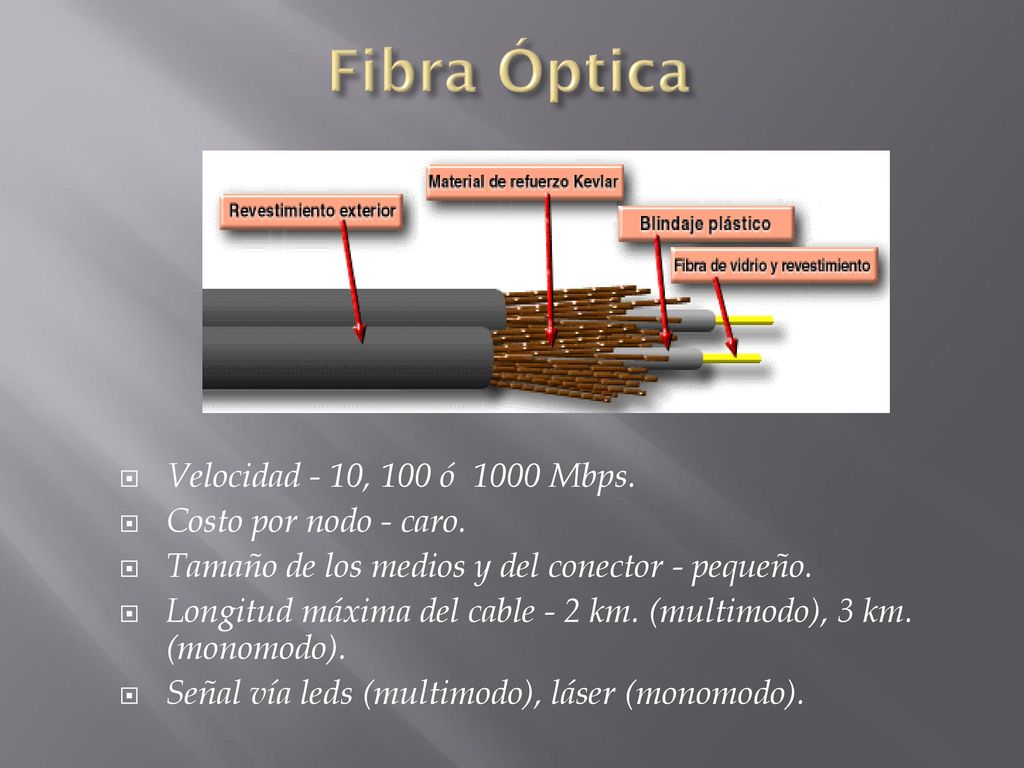

15 Fibra Óptica Velocidad - 10, 100 ó 1000 Mbps. Costo por nodo - caro.
Tamaño de los medios y del conector - pequeño. Longitud máxima del cable - 2 km. (multimodo), 3 km. (monomodo). Señal vía leds (multimodo), láser (monomodo).

16 Especificaciones

17 Cable de conexión directa
Usado para conexión: host-hub hub-patchpanel

18 Cable de interconexión
Usado para conexión: host-host hub-hub switch-switch

19 Cable de consola (rollover)
Usado para: Configuración de ruteadores Configuración de switch

20 Conectores en redes 10BASE-T
Par trenzado Cat 5 Terminación RJ-45 Dispositivo de Capa 1 Transmite bits

21 Cancelando el Ruido EMI/RFI en un cable UTP Cat 5
En cada par un hilo envía datos y el otro recibe. Cuando la corriente eléctrica fluye a través de un cable, crea un pequeño campo magnético circular a su alrededor.

22 Efecto de cancelación La cancelación es la técnica más empleada para proteger los cables de las interferencias Si dos cables de un circuito eléctrico semejante se colocan muy cerca, sus campos magnéticos son exactamente opuestos. Si los cables se trenzan, se puede aumentar este efecto de cancelación.

23 Panel de parcheo (Patch Panel)
Grupos de Rj-45 (12, 24, 48) PUERTOS Normalmente están montados en un rack. Las partes delanteras son jacks RJ-45. Las partes traseras son bloques de punción 110 que proporcionan conectividad o vías conductoras. Dispositivo de capa 1.

24 Topología de red La topología de una red es la configuración o relación de los dispositivos de red y las interconexiones entre ellos.

25 Topología física Topología física: se refiere a las conexiones físicas e identifica cómo se interconectan los dispositivos finales y de infraestructura, como los routers, los switches y los puntos de acceso inalámbrico

26 Topología lógica Se refiere a la forma en que una red transfiere tramas de un nodo al siguiente. Esta disposición consta de conexiones virtuales entre los nodos de una red.

27 Red LAN La topología lógica de los enlaces punto a punto es relativamente simple, mientras que los medios compartidos ofrecen métodos de control de acceso al medio deterministas y no deterministas.

28 Componentes de una Red LAN
Servidor Clientes de red . Tarjeta de red (NIC). Cableado. Recursos y Periféricos Compartidos.

29 Modos de transmisión Asíncrona. Transmisión de datos en la que cada carácter es una unidad autocontenida con sus propios bits de comienzo y final, y los intervalos entre caracteres pueden no ser uniformes. Los Protocolos Asíncronos son Kermit, XModem, Ymodem y ZModem. Síncrona. Se utilizan canales separados de reloj, o bien, códigos autosíncronos. En éstos se suprimen señales intermitentes de arranque/parada. Se envían códigos desde la estación transmisora hacia la receptora para establecer sincronización, y luego se transmiten los datos en flujos continuos. Transmisión asíncrona Transmisión síncrona

30 Subsistemas de cableado de la norma EIA/TIA 568-B
Subsistema de campo. Subsistema del cableado de equipos. Subsistema troncal o backbone Subsistema de administración. Subsistema horizontal. Subsistema de cableado en el área de trabajo.

31 Subsistemas de cableado
Campo Administración Sala de equipos Troncal o Backbone Horizontal Area de trabajo

32 Especificaciones del site de comunicaciones
Debe haber un mínimo de un site para el cableado por piso. Se deben proveer otros armarios para el cableado para cada área de hasta 1000 m2 ; cuando el área de piso cubierta excede los 1000 m2, o cuando la distancia del cableado horizontal excede los 90 m. Si el site para el cableado debe servir como MDF, todos los cables que salen de la habitación en dirección a los IDF ubicados en otros puntos del edificio deben tenderse a través de conductos de 10 cm de diámetro. El lugar seleccionado site debe disponer de suficiente energía eléctrica, ventilación y aire acondicionado para mantener una temperatura ambiente de 21 °C cuando todo el equipo este funcionando.

33 Red WAN Permiten compartir dispositivos y tener un acceso rápido y eficaz, la que la diferencia de las de mas es que proporciona un medio de transmisión a larga distancia de datos, voz, imágenes, videos, sobre grandes áreas geográficas que pueden llegar a extenderse hacia un país, un continente o el mundo entero, es la unión de dos o mas redes LAN.

34 Red WAN Posee máquinas dedicadas a la ejecución de programas de usuario (hosts). División entre líneas de transmisión y elementos de conmutación (enrutadores)

35 Internet 2 Es una red de cómputo con capacidades avanzadas separada de la Internet comercial actual. Su origen se basa en el espíritu de colaboración entre las universidades del país y su objetivo principal es desarrollar la próxima generación de aplicaciones telemáticas para facilitar las misiones de investigación y educación de las universidades, además de ayudar en la formación de personal capacitado en el uso y manejo de redes avanzadas de cómputo.

36 Referencias CRAIG ZACKER. Redes, McGraw-Hill
JESÚS SÁNCHEZ ALLENDE/JOAQUÍN LÓPEZ LÉRIDA. REDES, McGraw-Hill

37 Guion Explicativo El presente material abarca la Unidad I de la Unidad de Aprendizaje de Comunicación entre Computadoras I, misma que es impartida en el séptimo semestre de la carrera de Licenciatura en Informática Administrativa. El material ayudará al estudiante a conocer e identificar los elementos que integran una red de computadoras como son los dispositivos de comunicación así como conocer las diferencias entre los conceptos de redes como la LAN, MAN e Internet.
