Estructuras Físicas Sedimentarias

Presentación del tema: "Estructuras Físicas Sedimentarias"— Transcripción de la presentación:

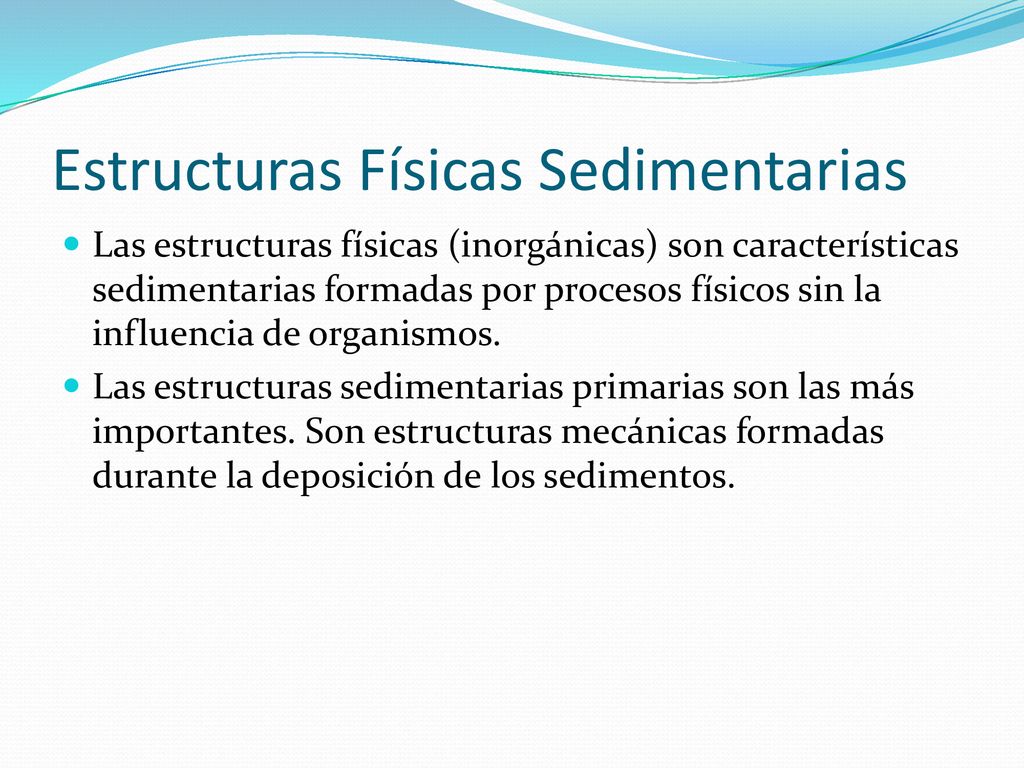

1 Estructuras Físicas Sedimentarias
Las estructuras físicas (inorgánicas) son características sedimentarias formadas por procesos físicos sin la influencia de organismos. Las estructuras sedimentarias primarias son las más importantes. Son estructuras mecánicas formadas durante la deposición de los sedimentos.

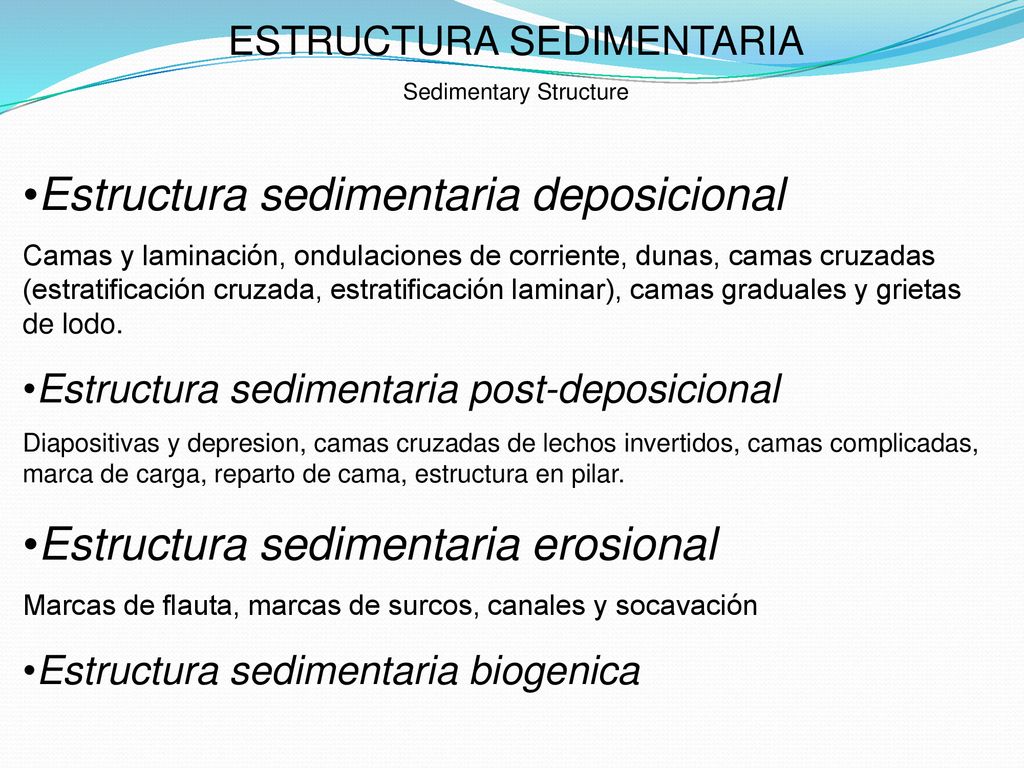

2 Estructura sedimentaria deposicional
Sedimentary Structure Estructura sedimentaria deposicional Camas y laminación, ondulaciones de corriente, dunas, camas cruzadas (estratificación cruzada, estratificación laminar), camas graduales y grietas de lodo. Estructura sedimentaria post-deposicional Diapositivas y depresion, camas cruzadas de lechos invertidos, camas complicadas, marca de carga, reparto de cama, estructura en pilar. Estructura sedimentaria erosional Marcas de flauta, marcas de surcos, canales y socavación Estructura sedimentaria biogenica

3 Lechos planos La estructura sedimentaria más simple es el lecho plano. Se forman en prácticamente todos los ambientes sedimentarios y bajo una variedad de condiciones. Son tres los mecanismos básicos que pueden formar un lecho plano: sedimentación por suspensión, acrecentamiento horizontal de las cargas en movimiento del cauce, y por invasión del lado contrario a un obstáculo.

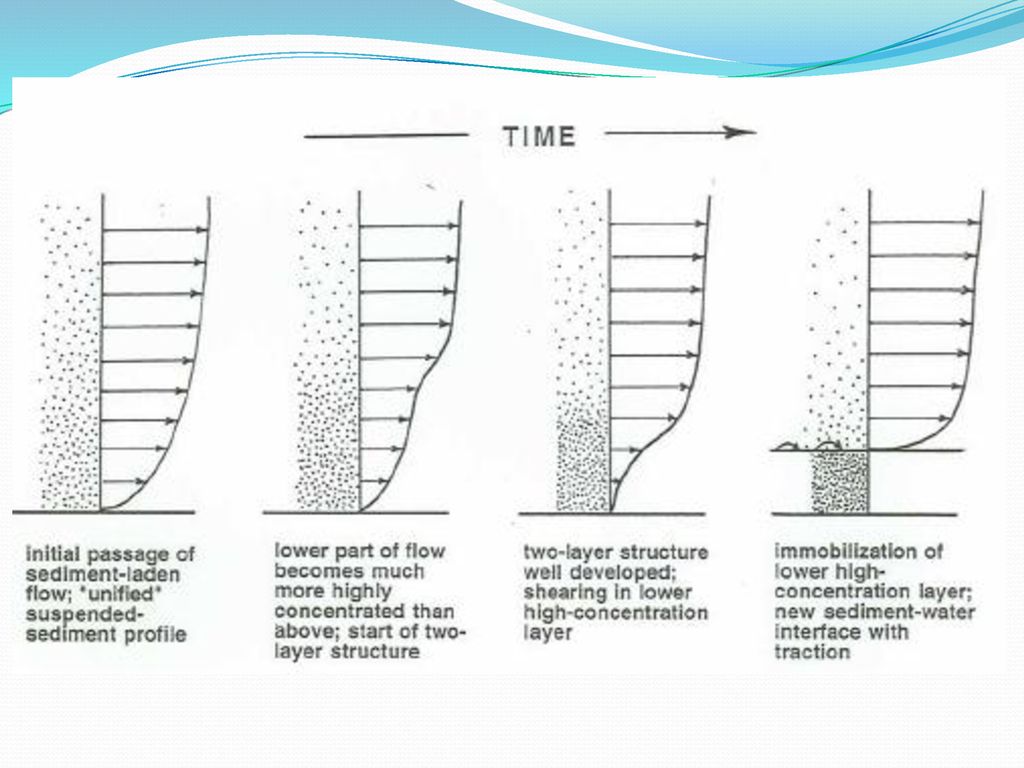

4

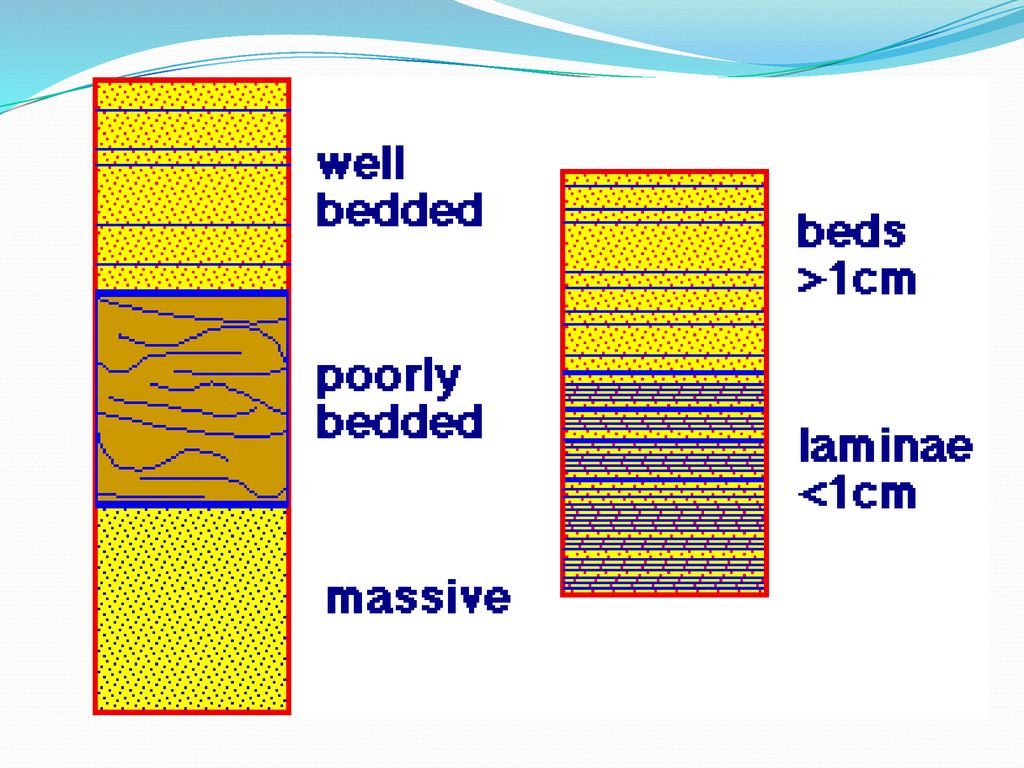

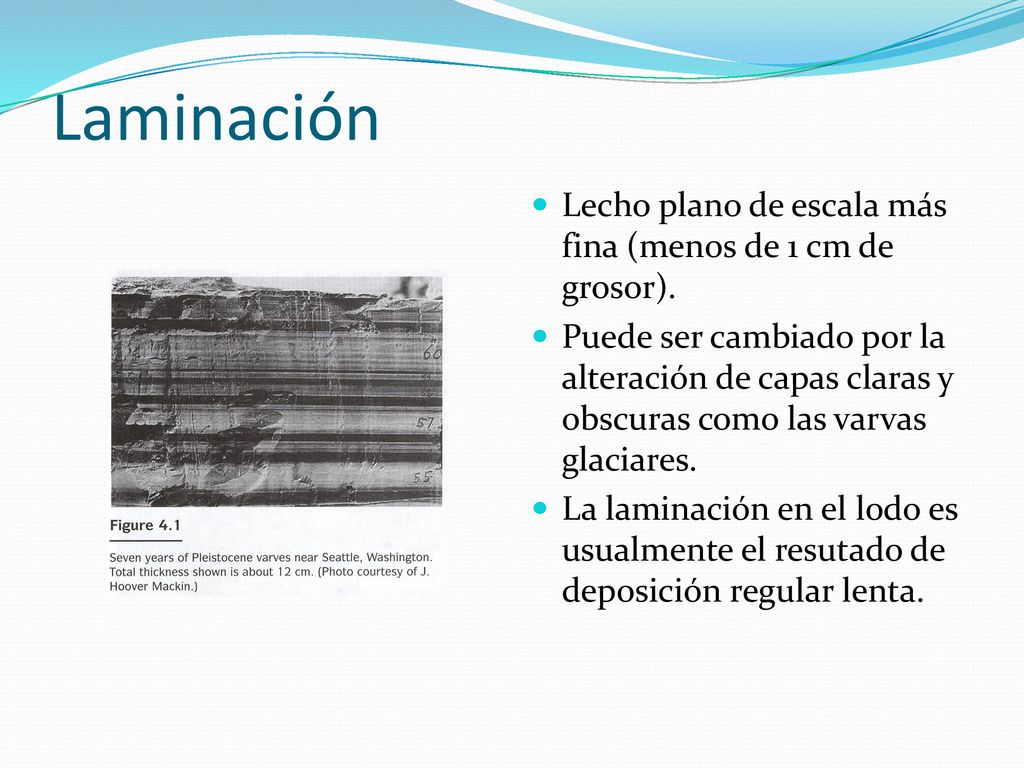

5 Laminación Lecho plano de escala más fina (menos de 1 cm de grosor).
Puede ser cambiado por la alteración de capas claras y obscuras como las varvas glaciares. La laminación en el lodo es usualmente el resutado de deposición regular lenta.

6

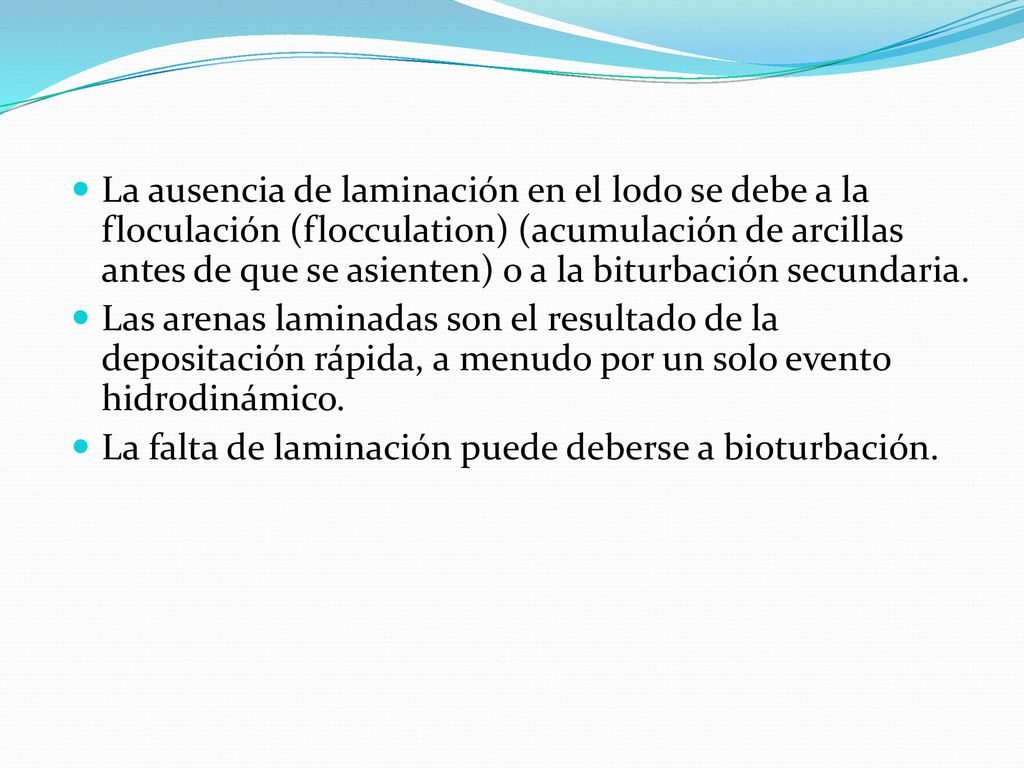

7 La ausencia de laminación en el lodo se debe a la floculación (flocculation) (acumulación de arcillas antes de que se asienten) o a la biturbación secundaria. Las arenas laminadas son el resultado de la depositación rápida, a menudo por un solo evento hidrodinámico. La falta de laminación puede deberse a bioturbación.

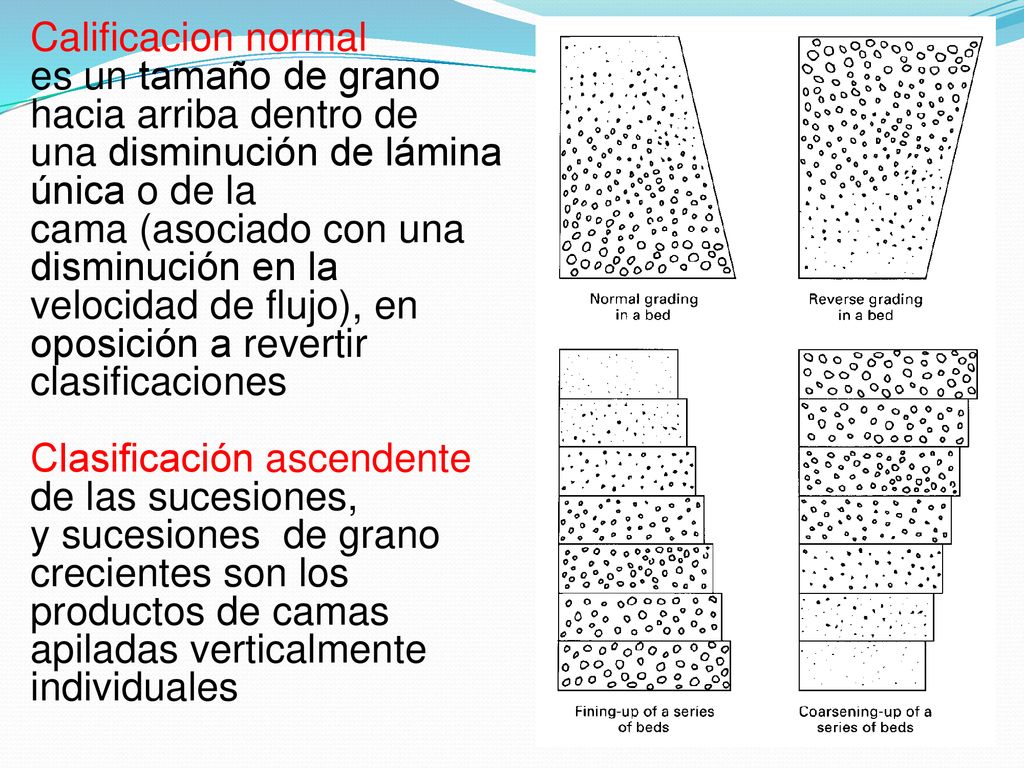

8 Calificacion normal es un tamaño de grano hacia arriba dentro de una disminución de lámina única o de la cama (asociado con una disminución en la velocidad de flujo), en oposición a revertir clasificaciones Clasificación ascendente  de las sucesiones, y sucesiones  de grano crecientes son los productos de camas apiladas verticalmente individuales

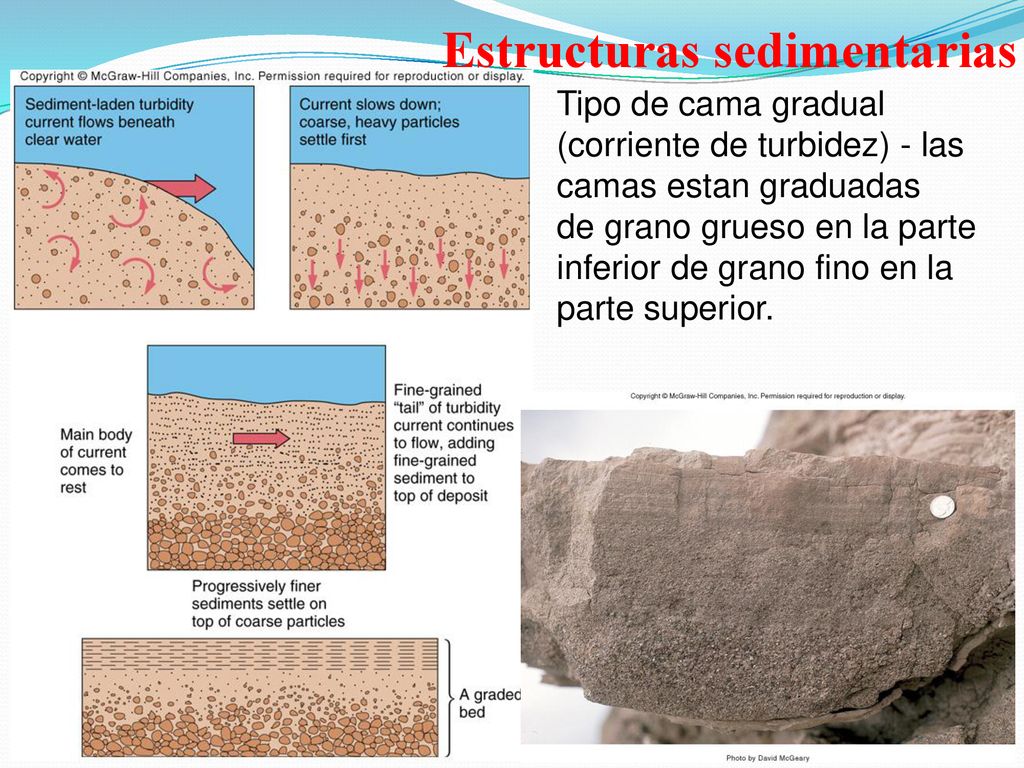

9 Estructuras sedimentarias
Tipo de cama gradual (corriente de turbidez) - las camas estan graduadas de grano grueso en la parte inferior de grano fino en la parte superior.

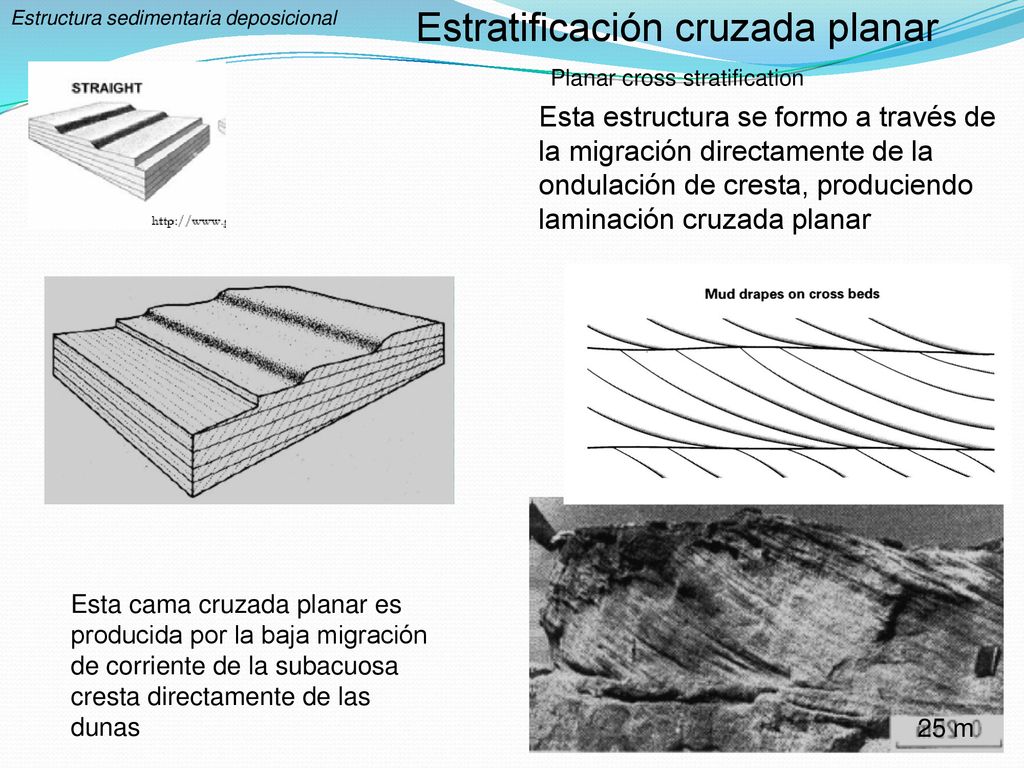

10 Estratificación cruzada planar
Estructura sedimentaria deposicional Estratificación cruzada planar Planar cross stratification Esta estructura se formo a través de la migración directamente de la ondulación de cresta, produciendo laminación cruzada planar Esta cama cruzada planar es producida por la baja migración de corriente de la subacuosa cresta directamente de las dunas 25 m

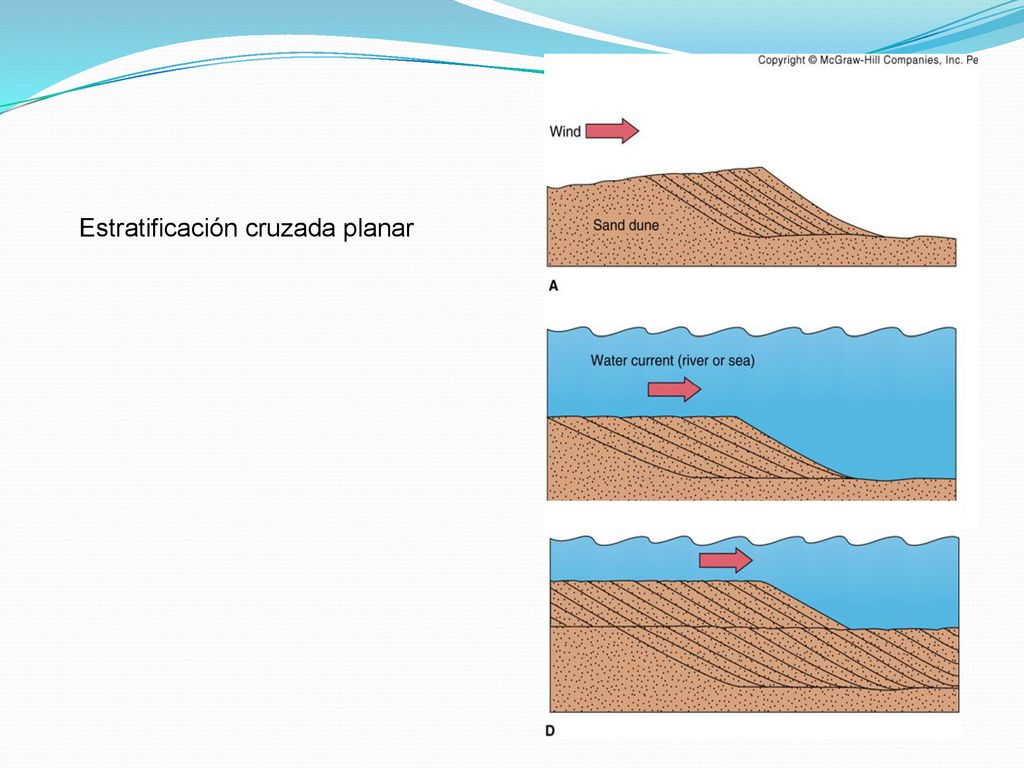

11 Estratificación cruzada planar

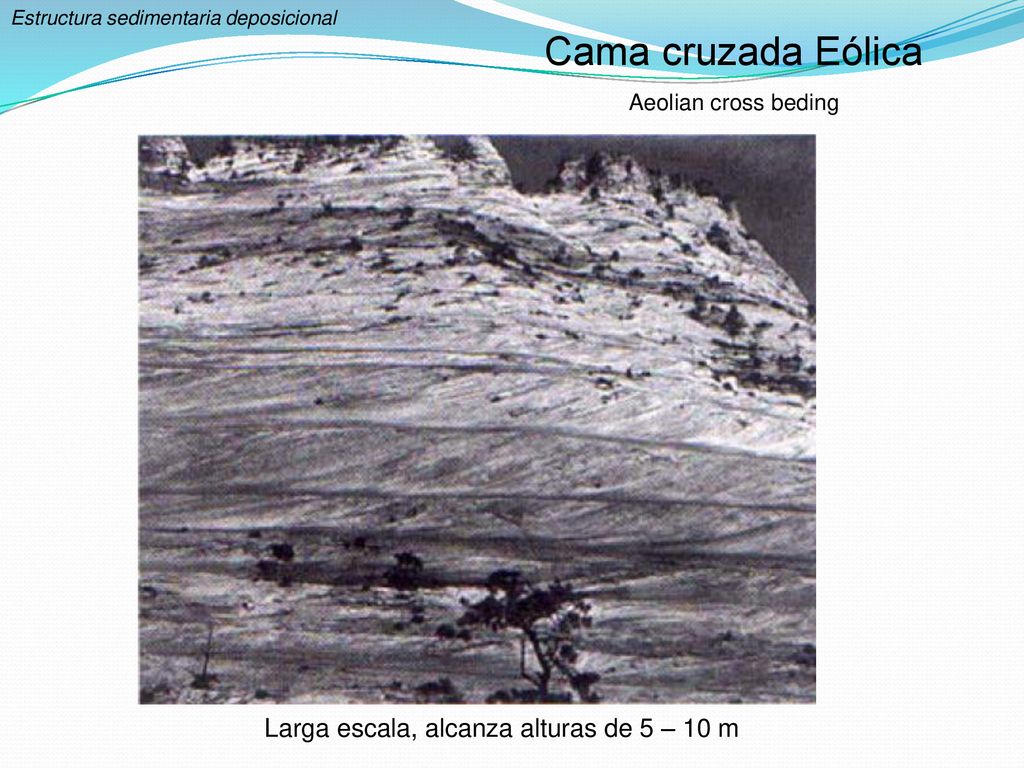

12 Cama cruzada Eólica Larga escala, alcanza alturas de 5 – 10 m
Estructura sedimentaria deposicional Cama cruzada Eólica Aeolian cross beding Larga escala, alcanza alturas de 5 – 10 m

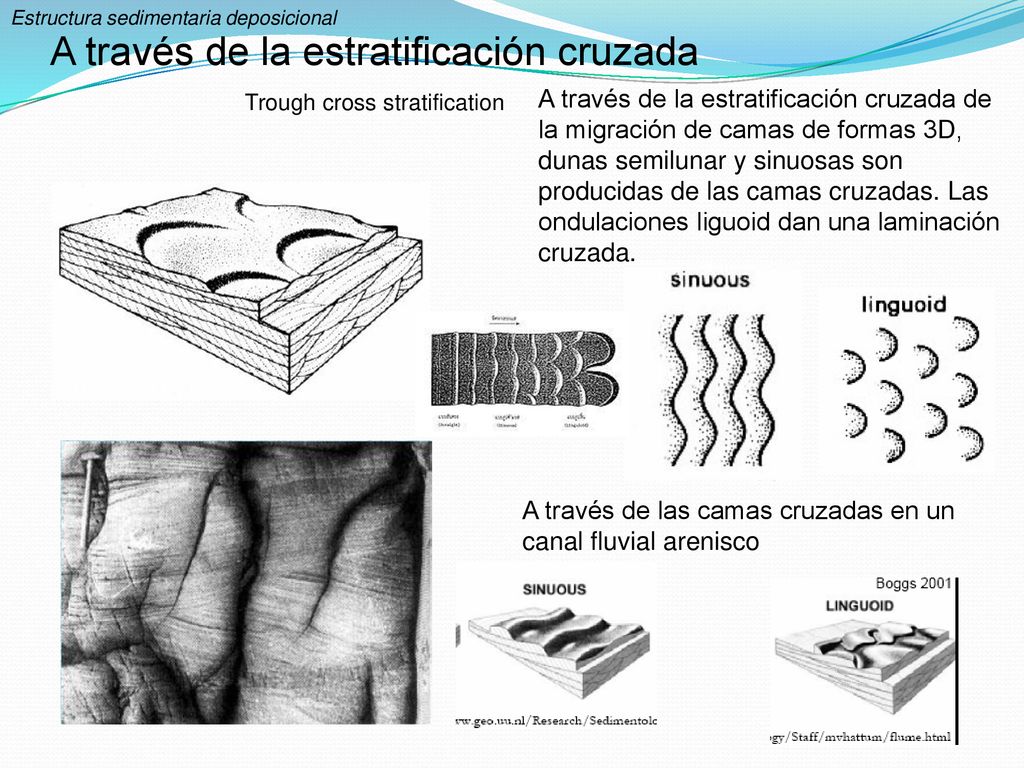

13 A través de la estratificación cruzada
Estructura sedimentaria deposicional A través de la estratificación cruzada Trough cross stratification A través de la estratificación cruzada de la migración de camas de formas 3D, dunas semilunar y sinuosas son producidas de las camas cruzadas. Las ondulaciones liguoid dan una laminación cruzada. A través de las camas cruzadas en un canal fluvial arenisco

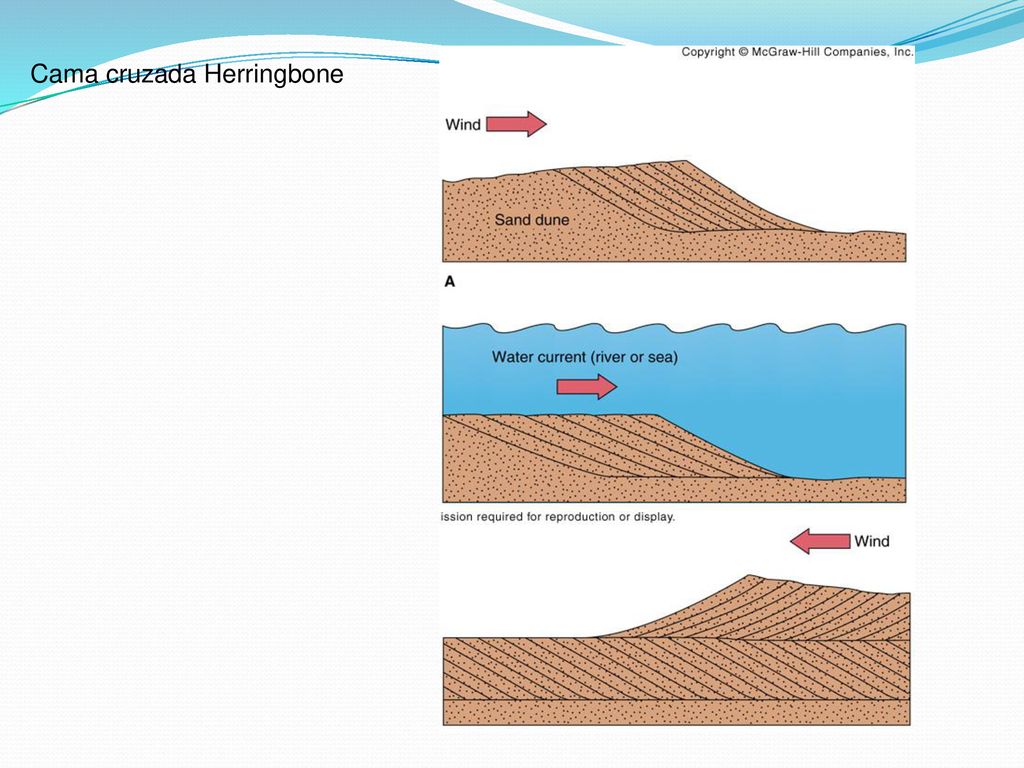

14 Cama cruzada Herringbone
Estructura sedimentaria deposicional Cama cruzada Herringbone Herringbone cross bedding Cama cruzada herringbone esta formada por las corrientes inversas tidales en los sedimentos marinos de poca profundidad

15 Cama cruzada Herringbone

16

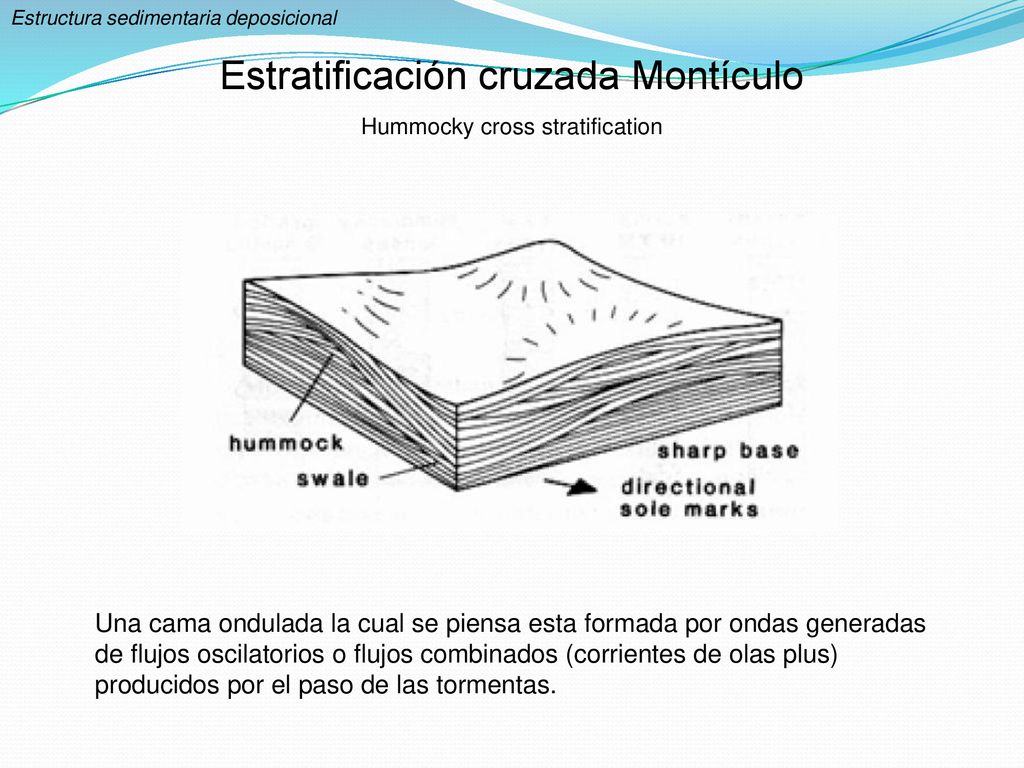

17 Estratificación cruzada Montículo
Estructura sedimentaria deposicional Estratificación cruzada Montículo Hummocky cross stratification Una cama ondulada la cual se piensa esta formada por ondas generadas de flujos oscilatorios o flujos combinados (corrientes de olas plus) producidos por el paso de las tormentas.

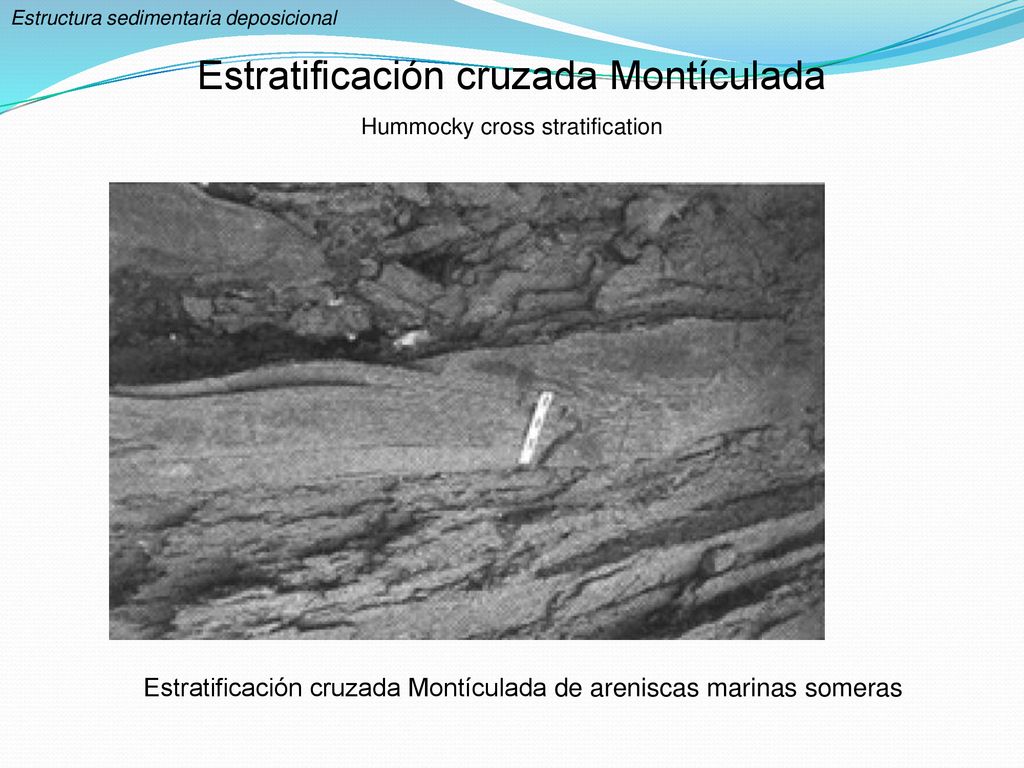

18 Estratificación cruzada Montículada
Estructura sedimentaria deposicional Estratificación cruzada Montículada Hummocky cross stratification Estratificación cruzada Montículada de areniscas marinas someras

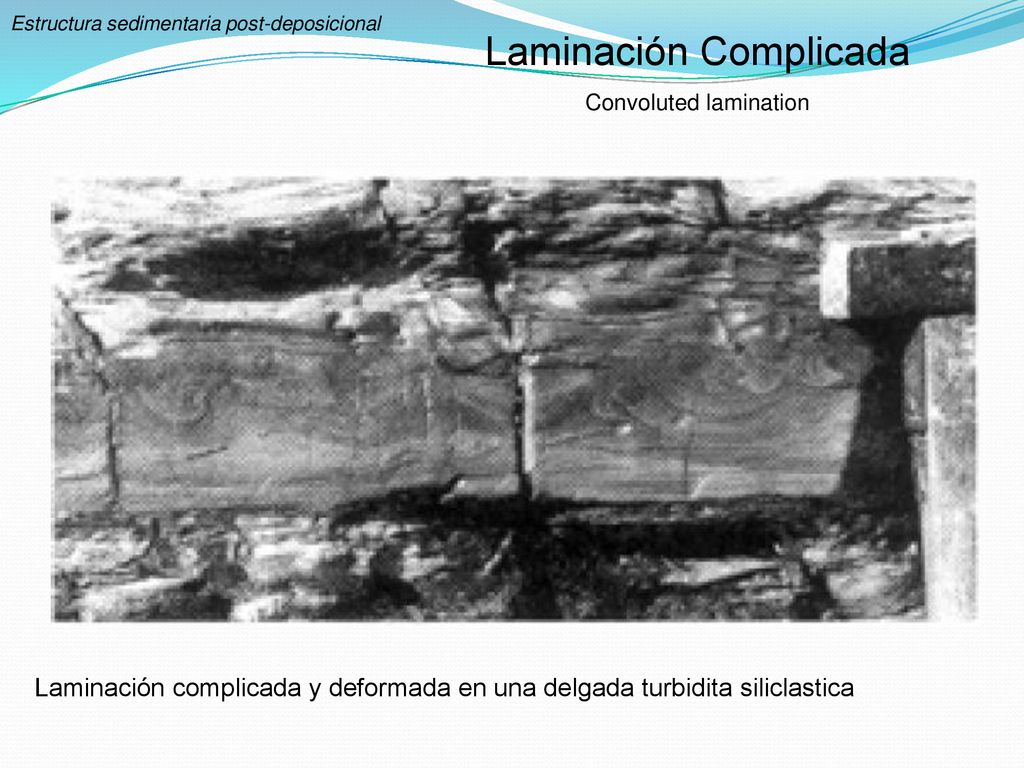

19 Laminación Complicada
Estructura sedimentaria post-deposicional Laminación Complicada Convoluted lamination Laminación complicada y deformada en una delgada turbidita siliclastica

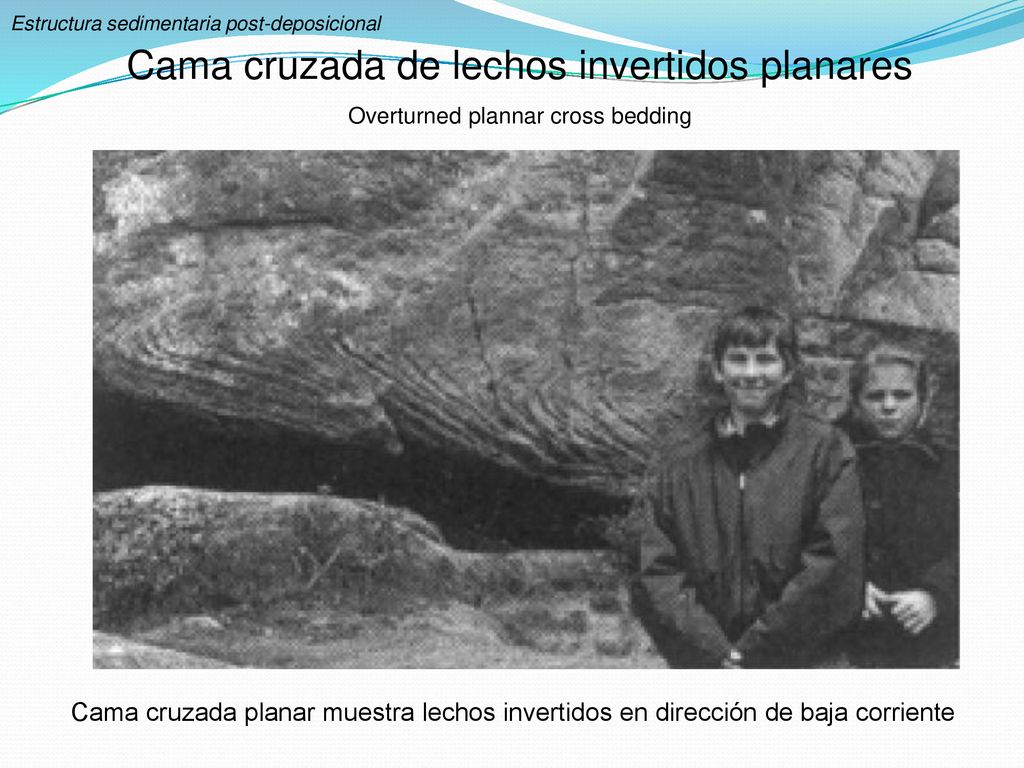

20 Cama cruzada de lechos invertidos planares
Estructura sedimentaria post-deposicional Cama cruzada de lechos invertidos planares Overturned plannar cross bedding Cama cruzada planar muestra lechos invertidos en dirección de baja corriente

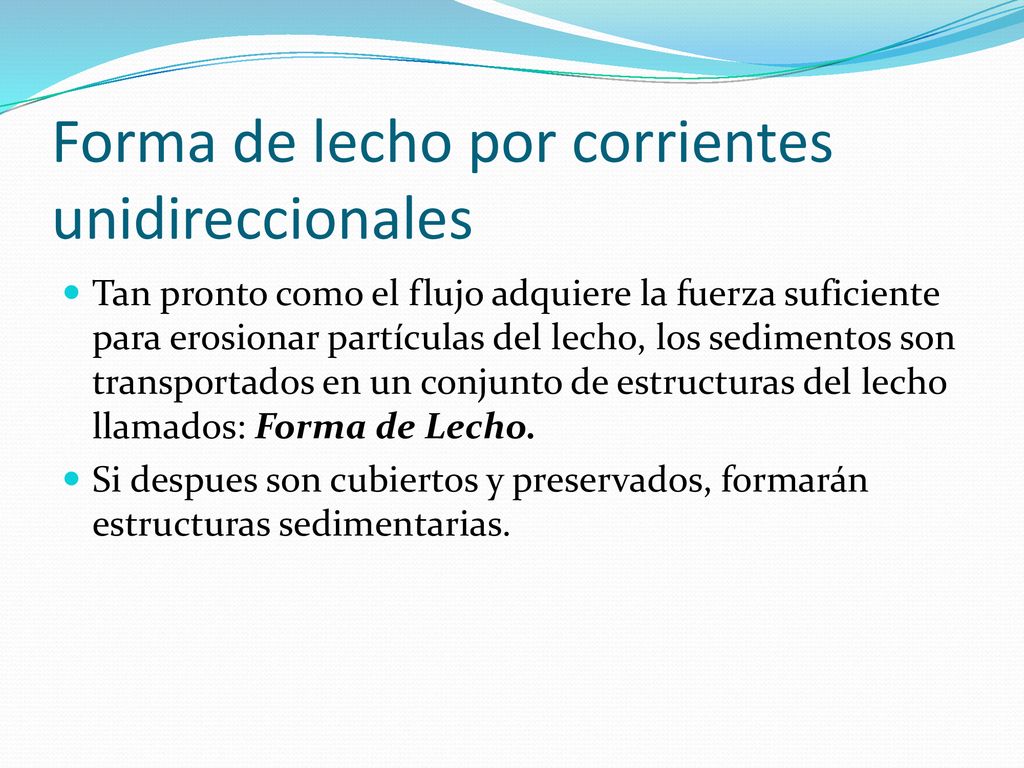

21 Forma de lecho por corrientes unidireccionales
Tan pronto como el flujo adquiere la fuerza suficiente para erosionar partículas del lecho, los sedimentos son transportados en un conjunto de estructuras del lecho llamados: Forma de Lecho. Si despues son cubiertos y preservados, formarán estructuras sedimentarias.

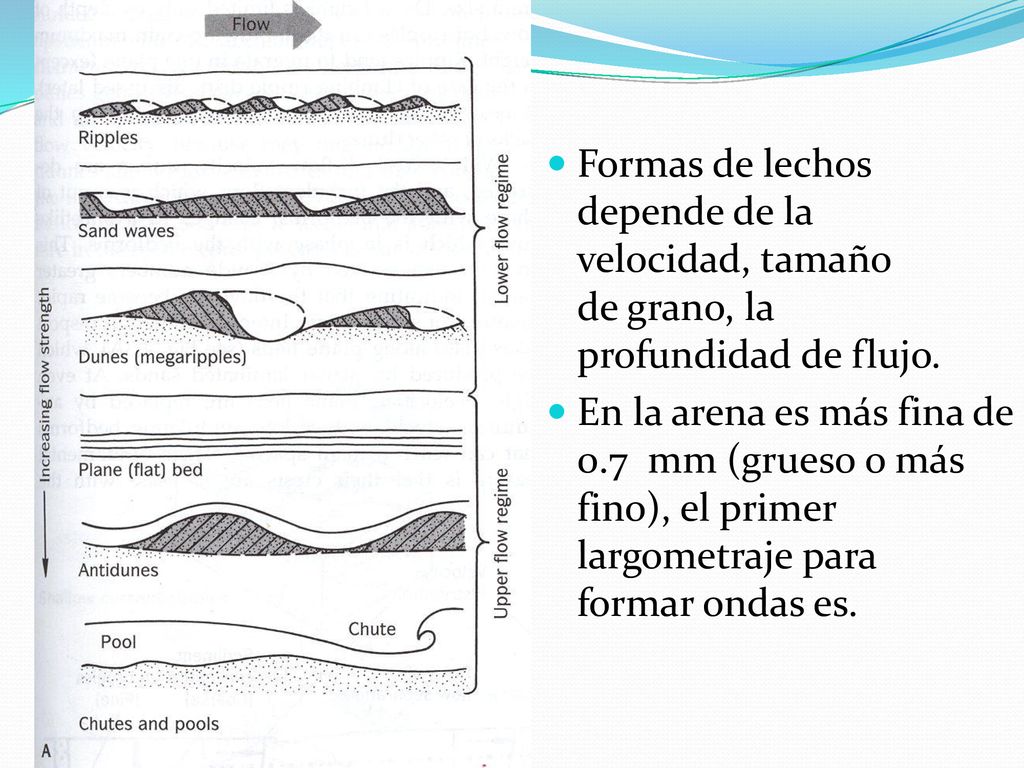

22 Formas de lechos depende de la velocidad, tamaño de grano, la profundidad de flujo.
En la arena es más fina de 0.7 mm (grueso o más fino), el primer largometraje para formar ondas es.

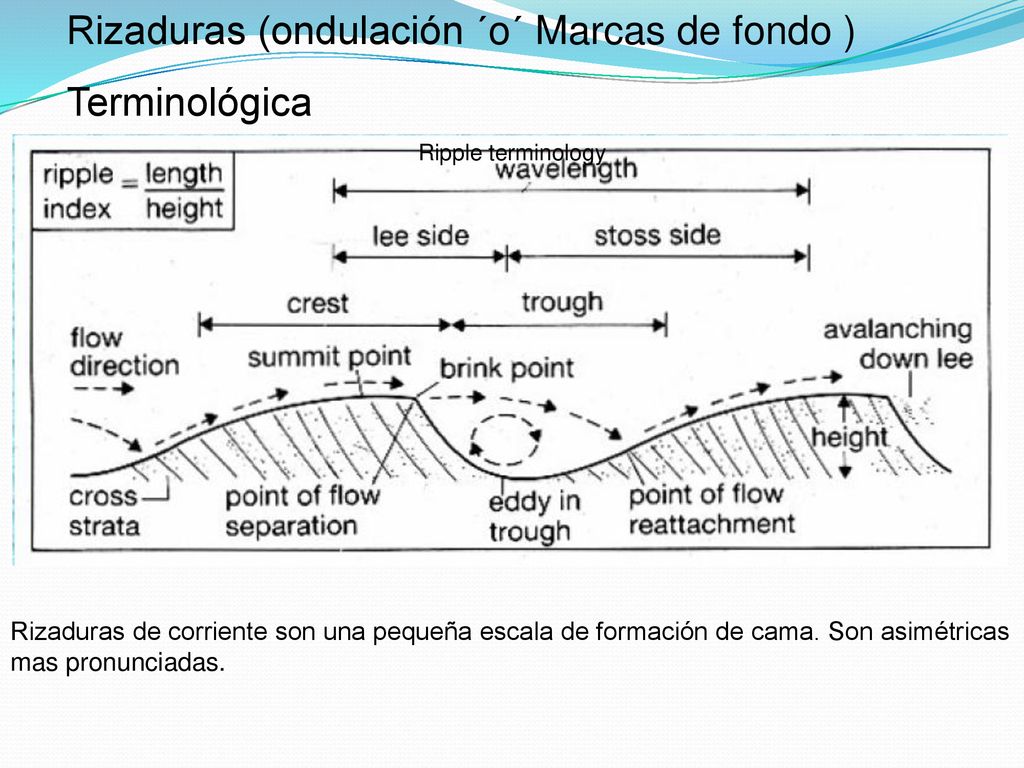

23 Rizaduras (ondulación ´o´ Marcas de fondo ) Terminológica
Ripple terminology Rizaduras de corriente son una pequeña escala de formación de cama. Son asimétricas mas pronunciadas.

24

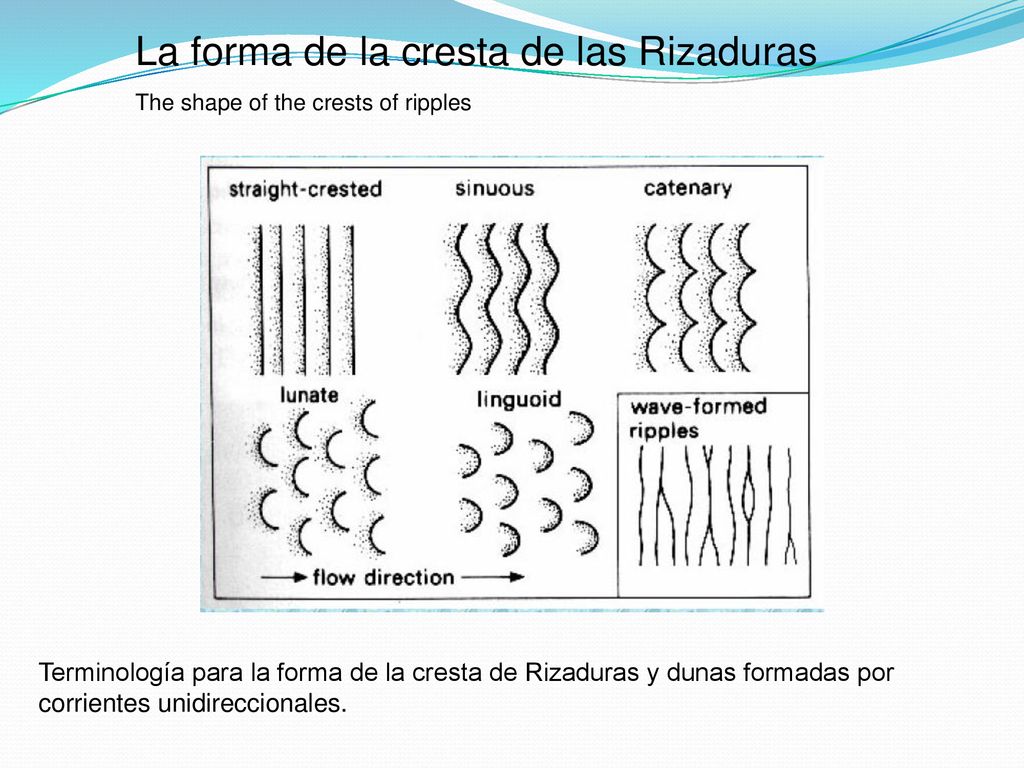

25 La forma de la cresta de las Rizaduras
The shape of the crests of ripples Terminología para la forma de la cresta de Rizaduras y dunas formadas por corrientes unidireccionales.

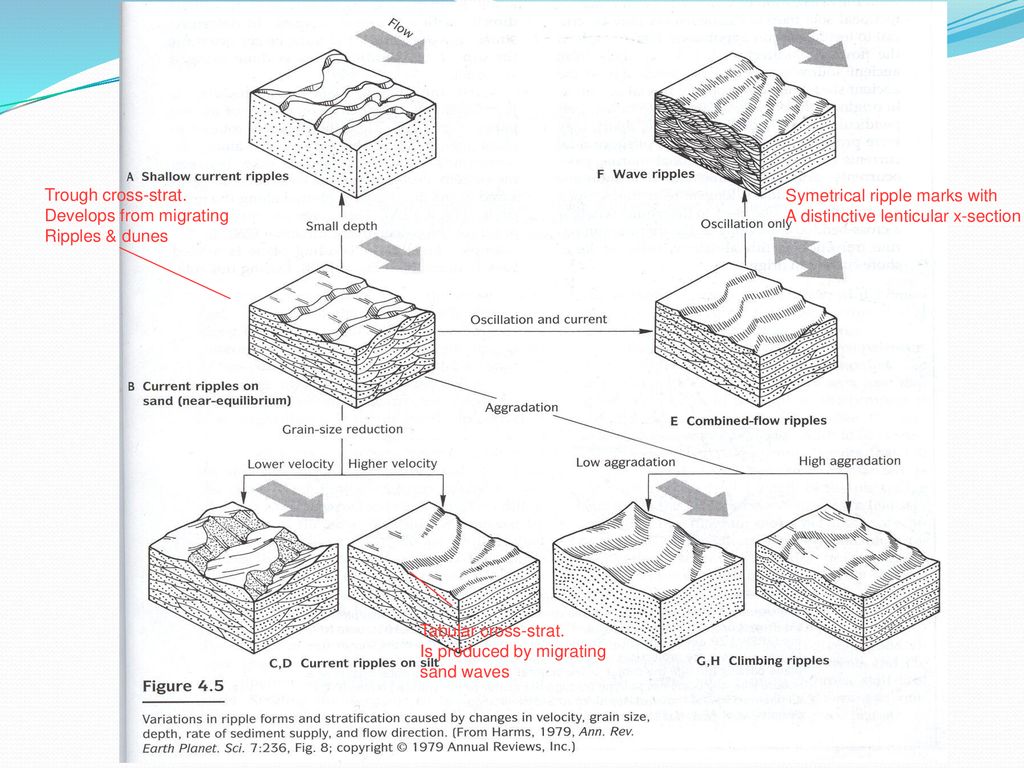

26 Trough cross-strat. Develops from migrating Ripples & dunes Symetrical ripple marks with A distinctive lenticular x-section Tabular cross-strat. Is produced by migrating sand waves

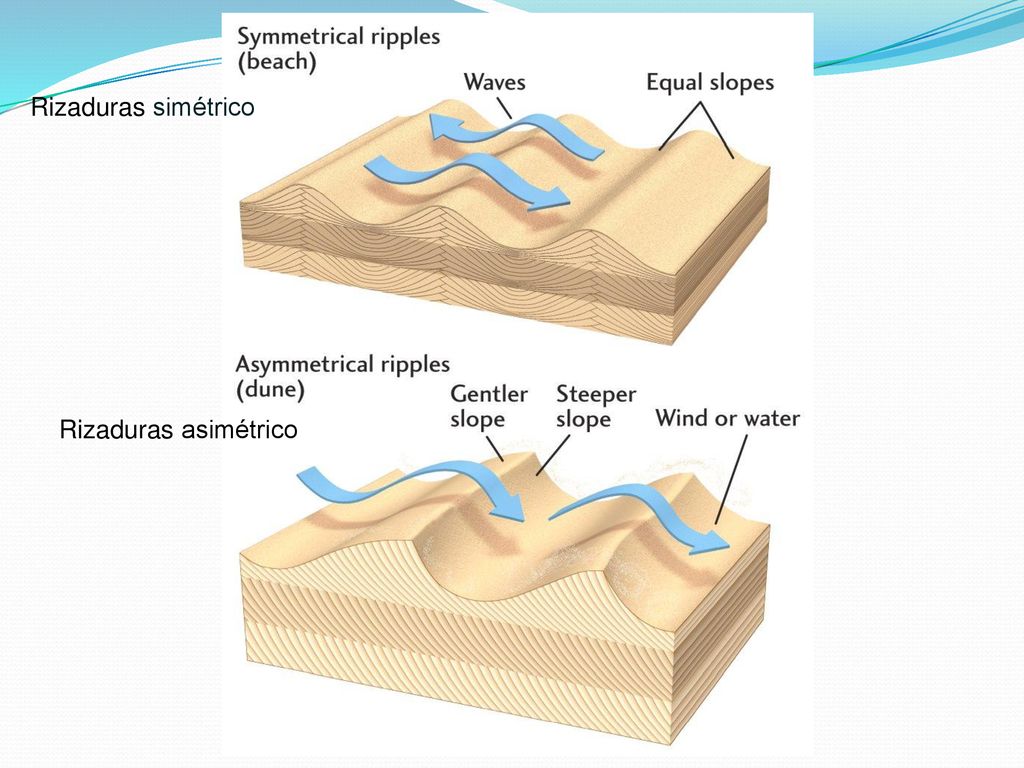

27 Rizaduras simétrico Rizaduras asimétrico

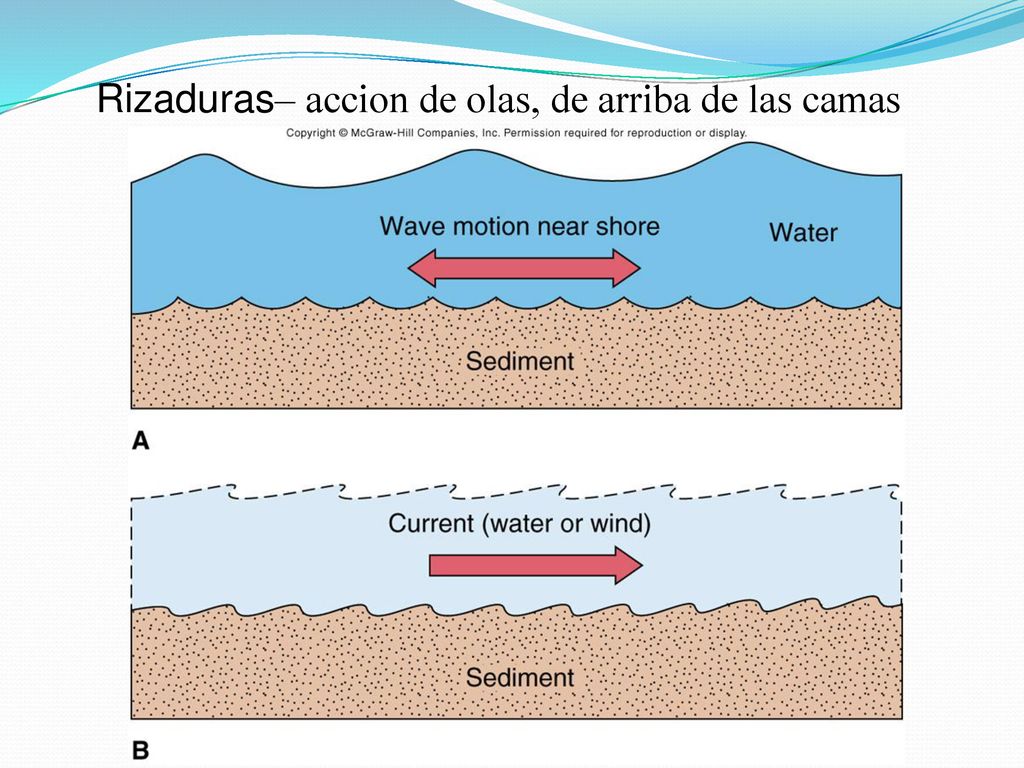

28 Rizaduras– accion de olas, de arriba de las camas

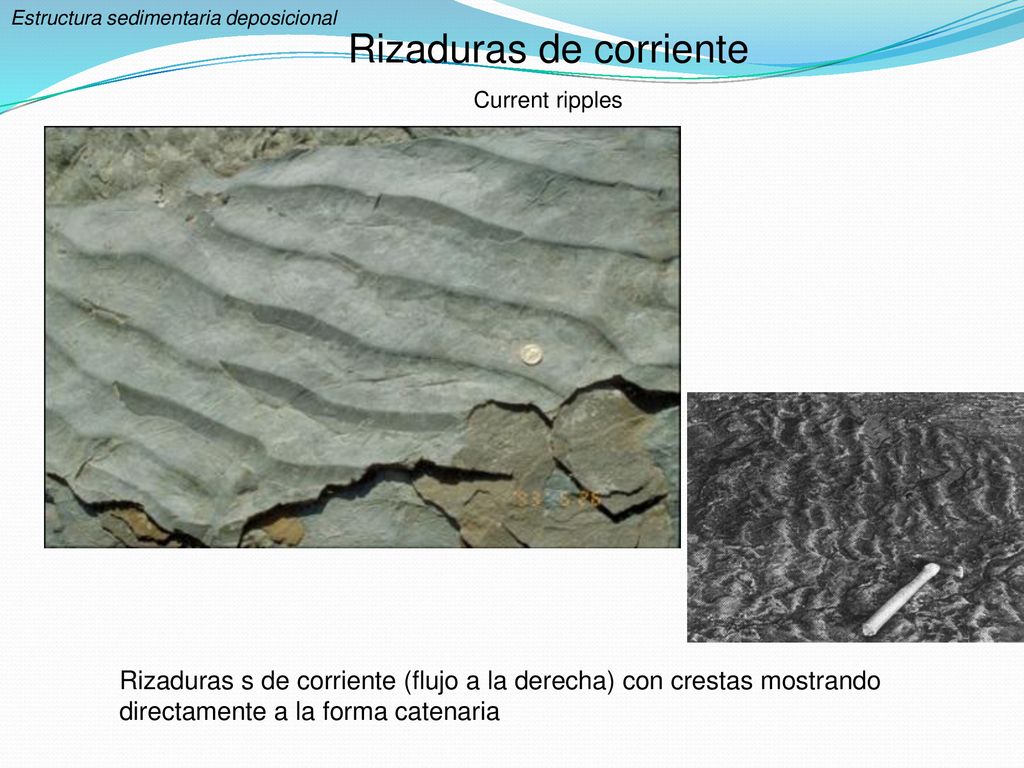

29 Rizaduras de corriente
Estructura sedimentaria deposicional Rizaduras de corriente Current ripples Rizaduras s de corriente (flujo a la derecha) con crestas mostrando directamente a la forma catenaria

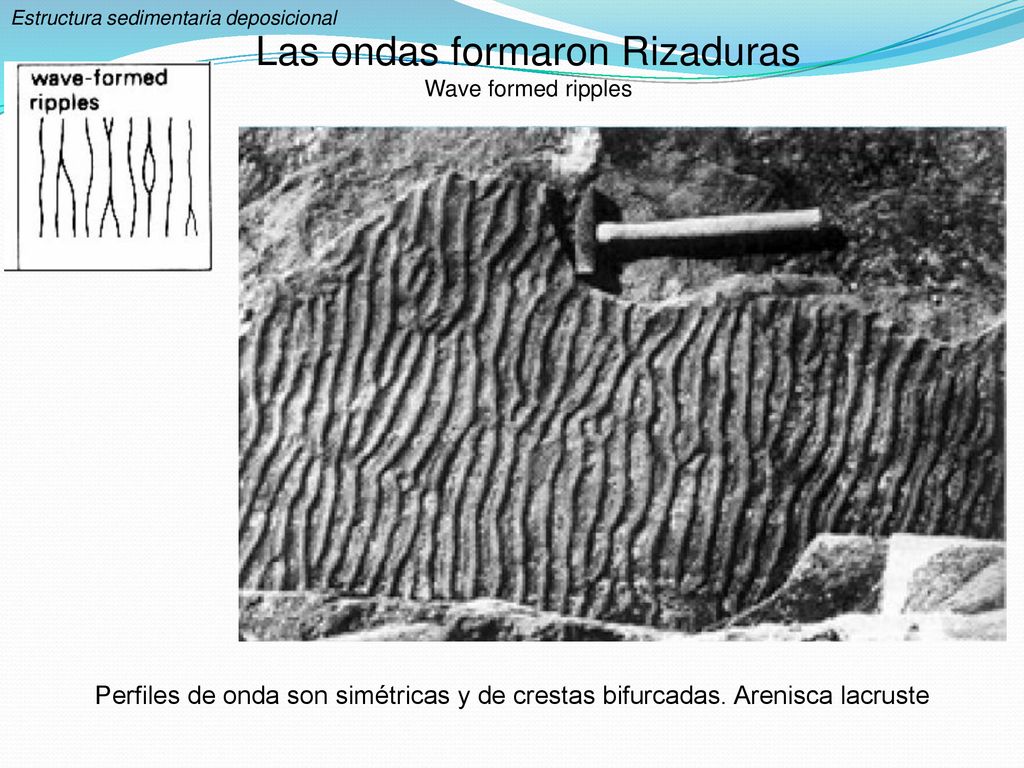

30 Las ondas formaron Rizaduras Wave formed ripples
Estructura sedimentaria deposicional Las ondas formaron Rizaduras Wave formed ripples Perfiles de onda son simétricas y de crestas bifurcadas. Arenisca lacruste

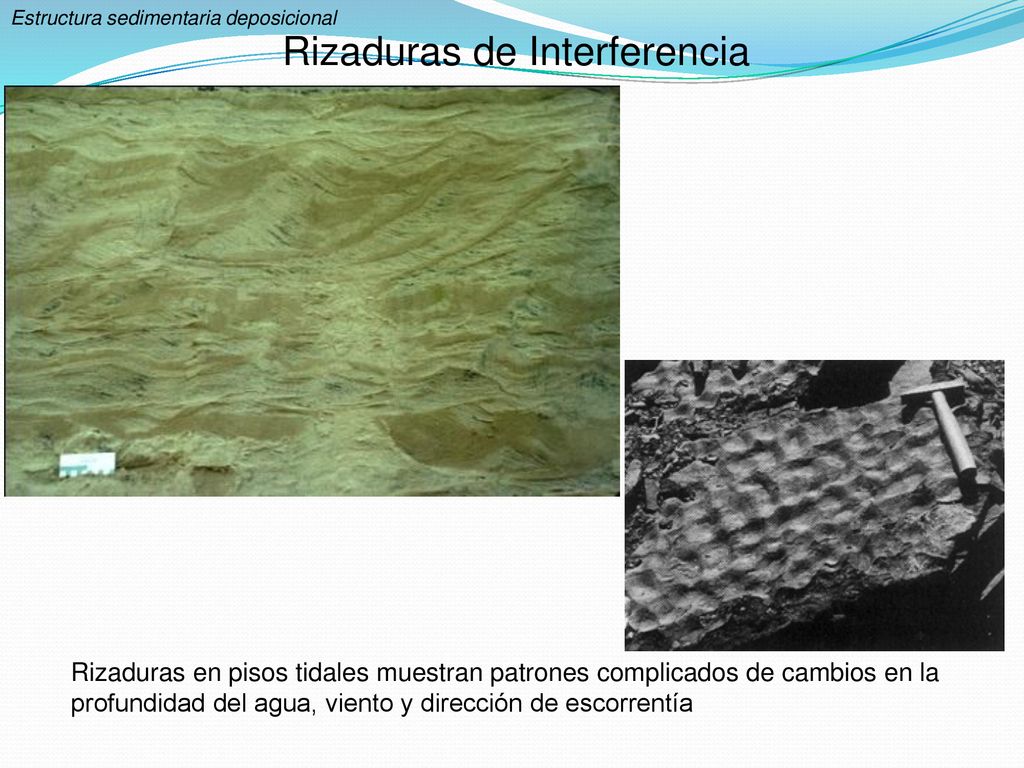

31 Rizaduras de Interferencia
Estructura sedimentaria deposicional Rizaduras de Interferencia Interference ripples Rizaduras en pisos tidales muestran patrones complicados de cambios en la profundidad del agua, viento y dirección de escorrentía

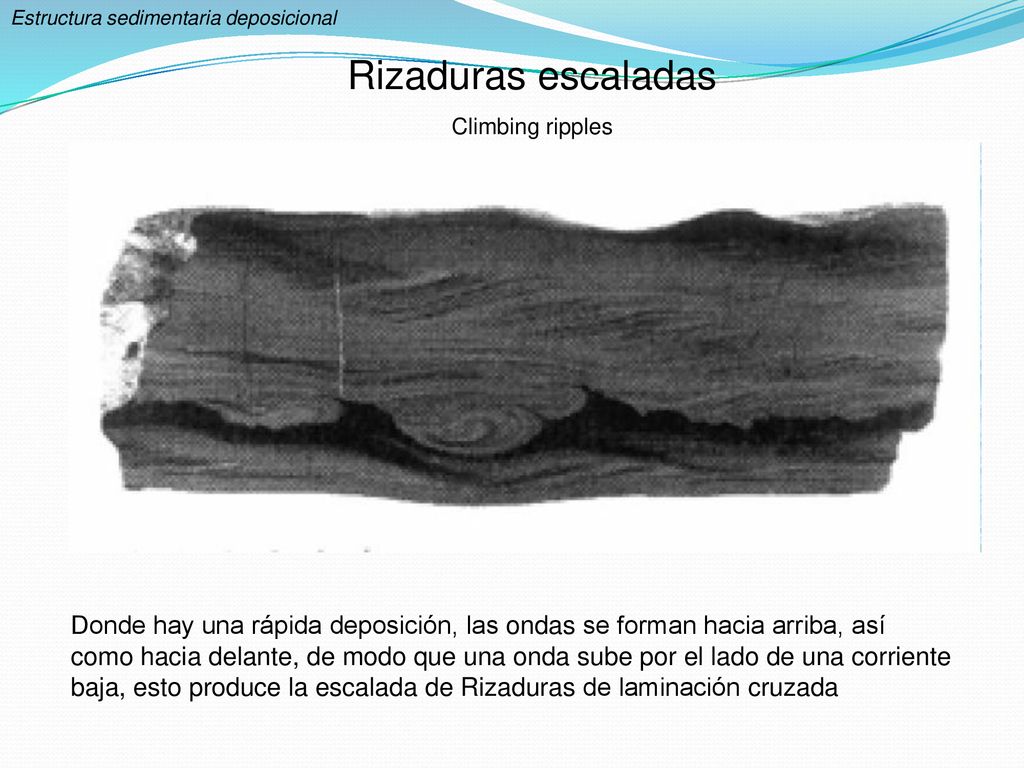

32 Estructura sedimentaria deposicional
Rizaduras escaladas Climbing ripples Donde hay una rápida deposición, las ondas se forman hacia arriba, así como hacia delante, de modo que una onda sube por el lado de una corriente baja, esto produce la escalada de Rizaduras de laminación cruzada

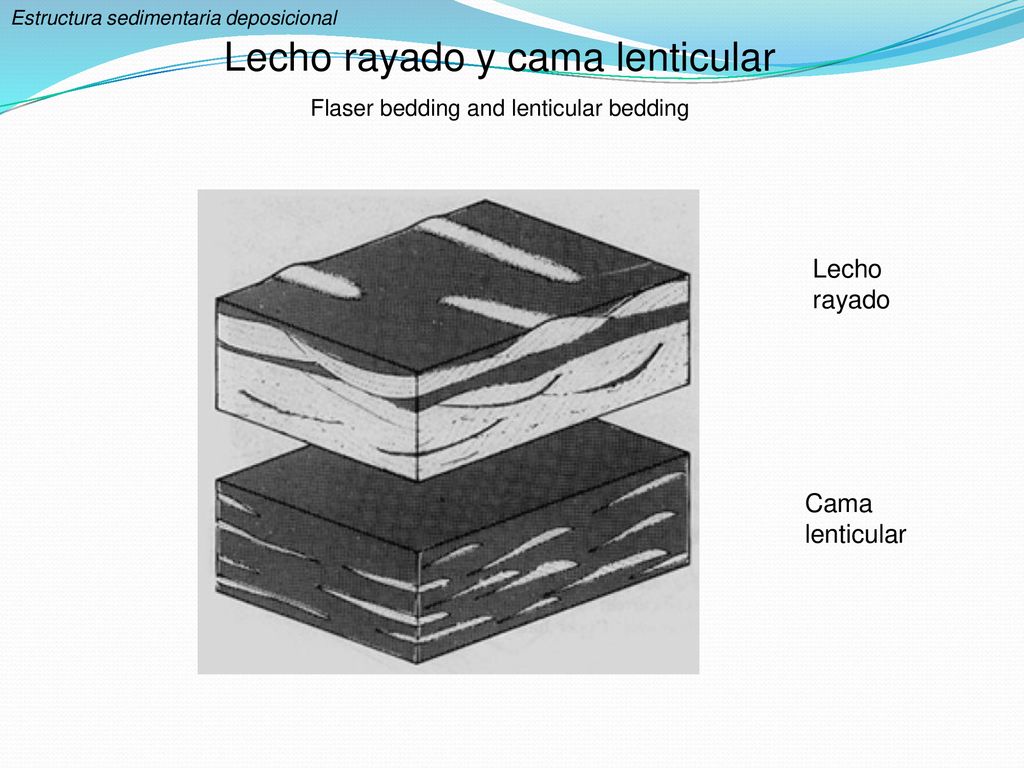

33 Lecho rayado y cama lenticular
Estructura sedimentaria deposicional Lecho rayado y cama lenticular Flaser bedding and lenticular bedding Lecho rayado Cama lenticular

34 Marca de carga Grandes marcas de carga debajo de la arenisca fluvial
Estructura sedimentaria post-deposicional Marca de carga Load casts Grandes marcas de carga debajo de la arenisca fluvial

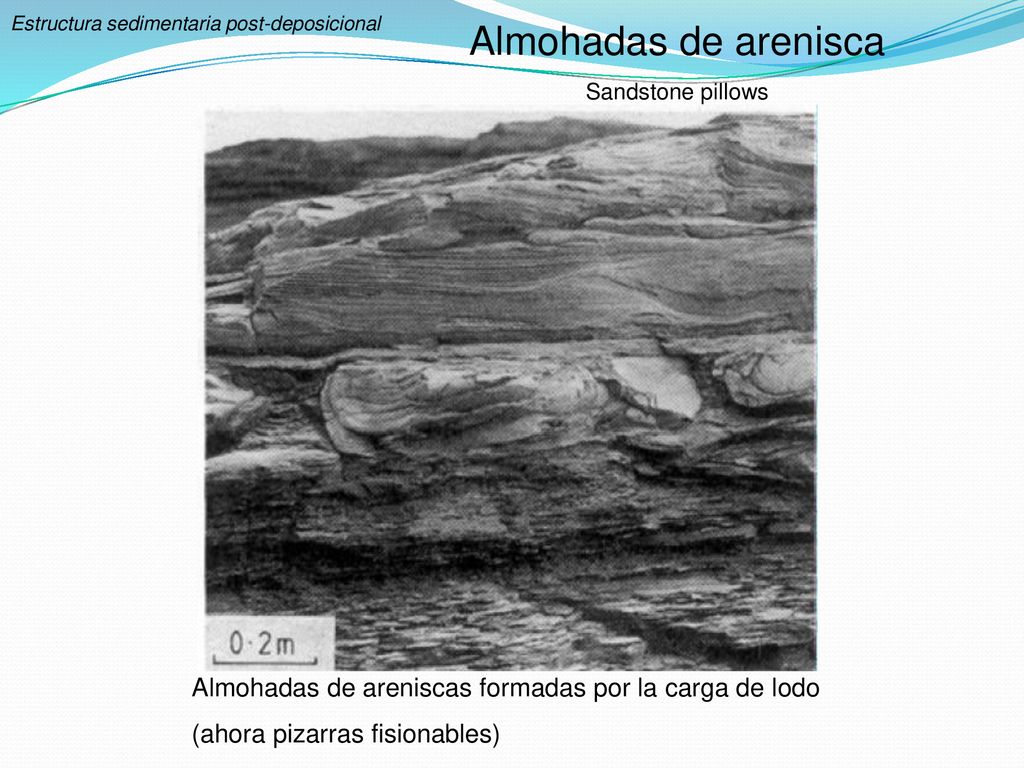

35 Estructura sedimentaria post-deposicional
Almohadas de arenisca Sandstone pillows Almohadas de areniscas formadas por la carga de lodo (ahora pizarras fisionables)

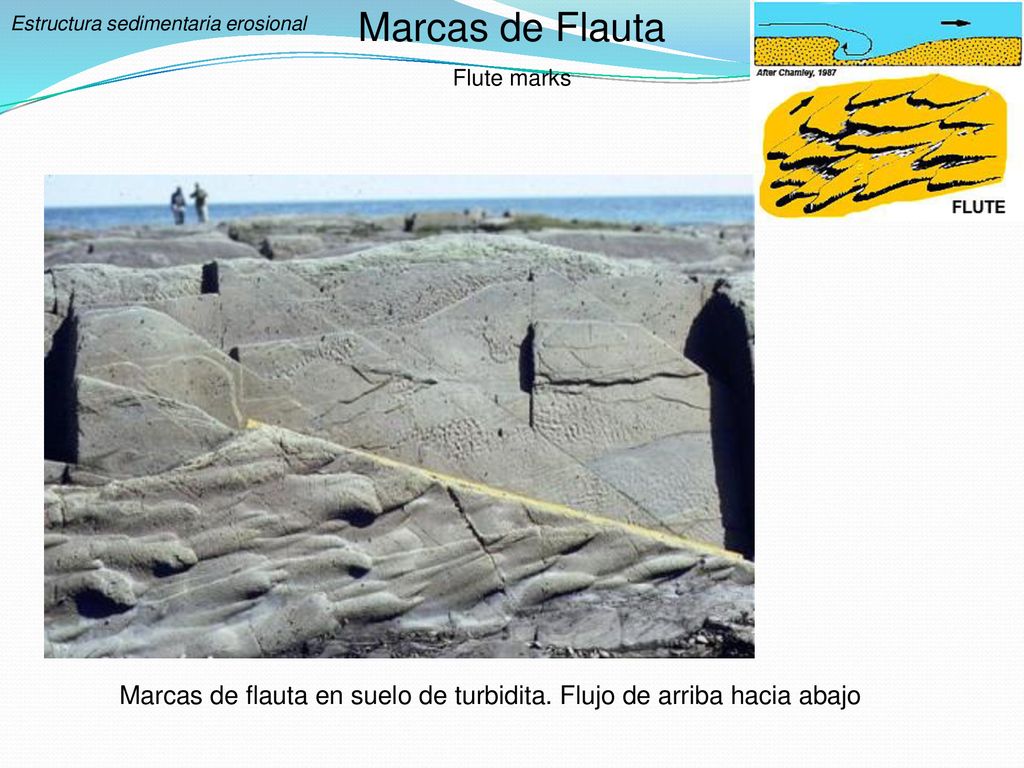

36 Marcas de Flauta Flute marks Estructura sedimentaria erosional Marcas de flauta en suelo de turbidita. Flujo de arriba hacia abajo

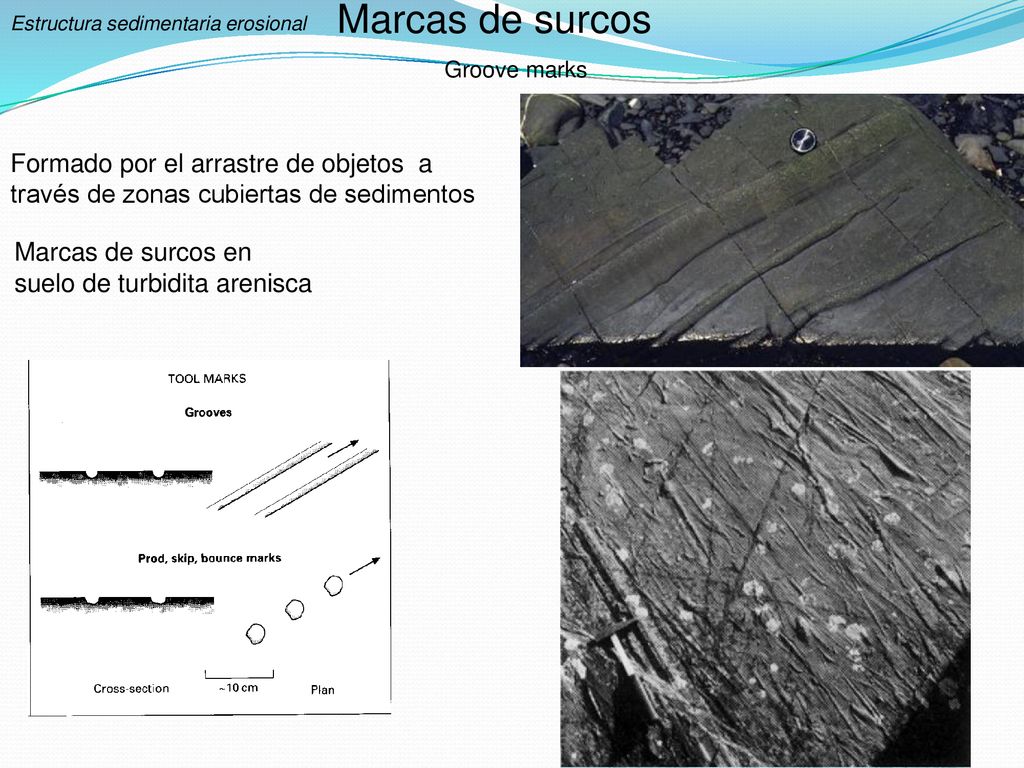

37 Marcas de surcos Groove marks Estructura sedimentaria erosional Formado por el arrastre de objetos a través de zonas cubiertas de sedimentos Marcas de surcos en suelo de turbidita arenisca

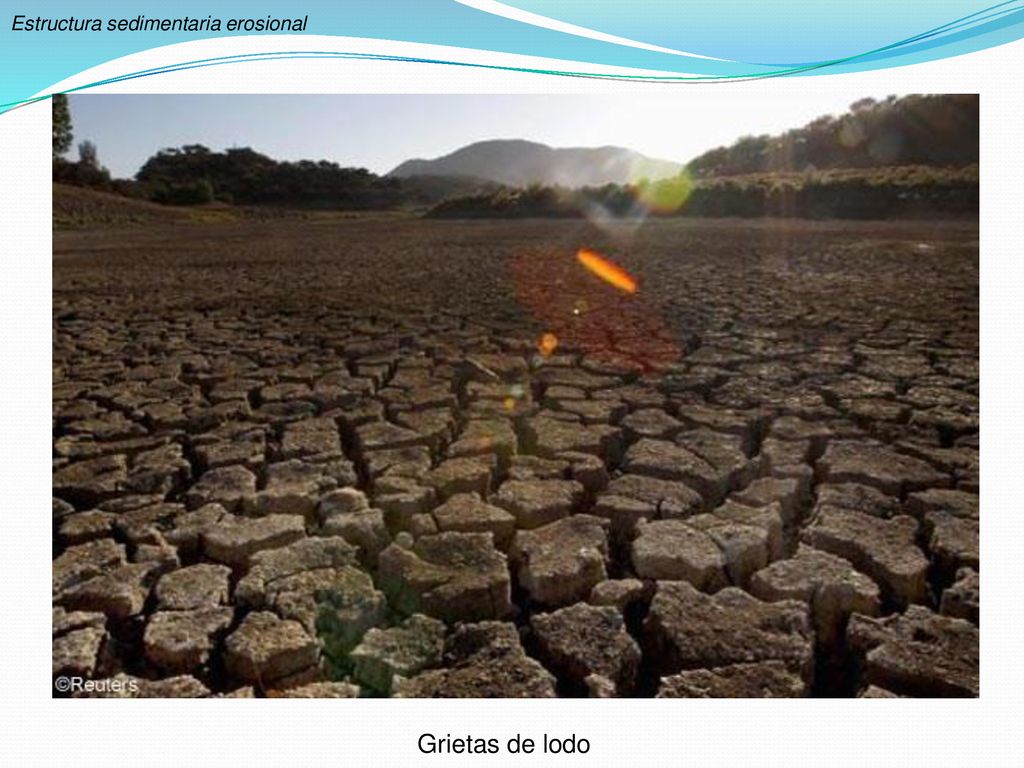

38 Estructura sedimentaria erosional
Grietas de lodo

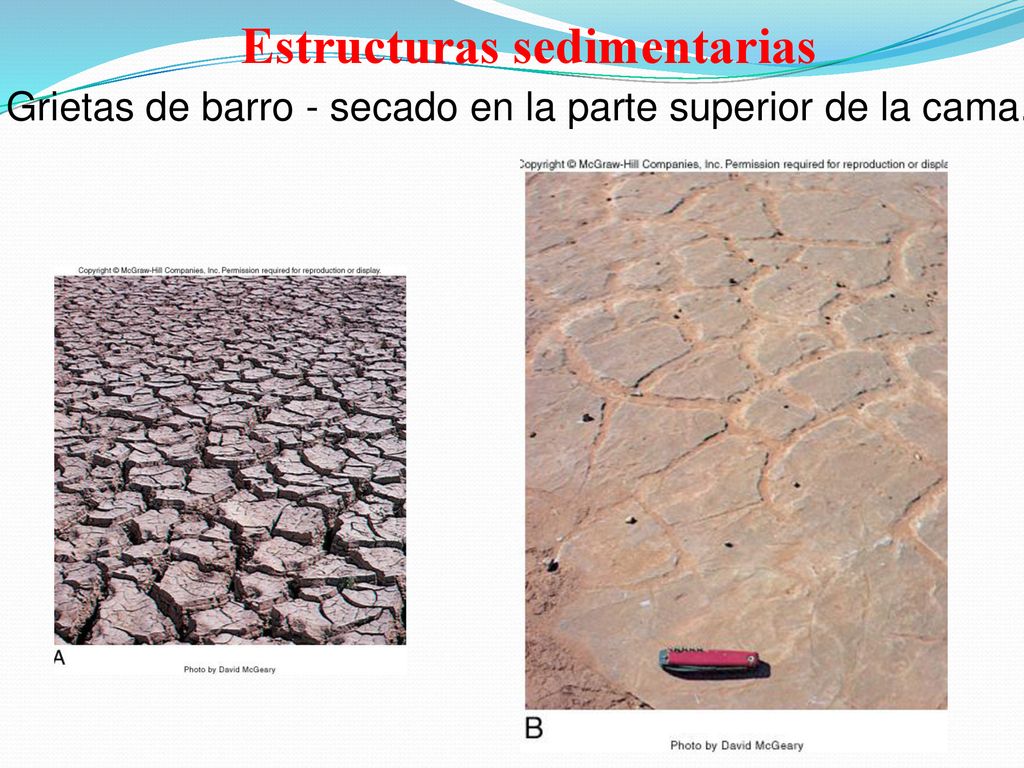

39 Estructuras sedimentarias
Grietas de barro - secado en la parte superior de la cama.

40 Los fósiles - restos de plantas o animales conservados en las rocas sedimentarias.

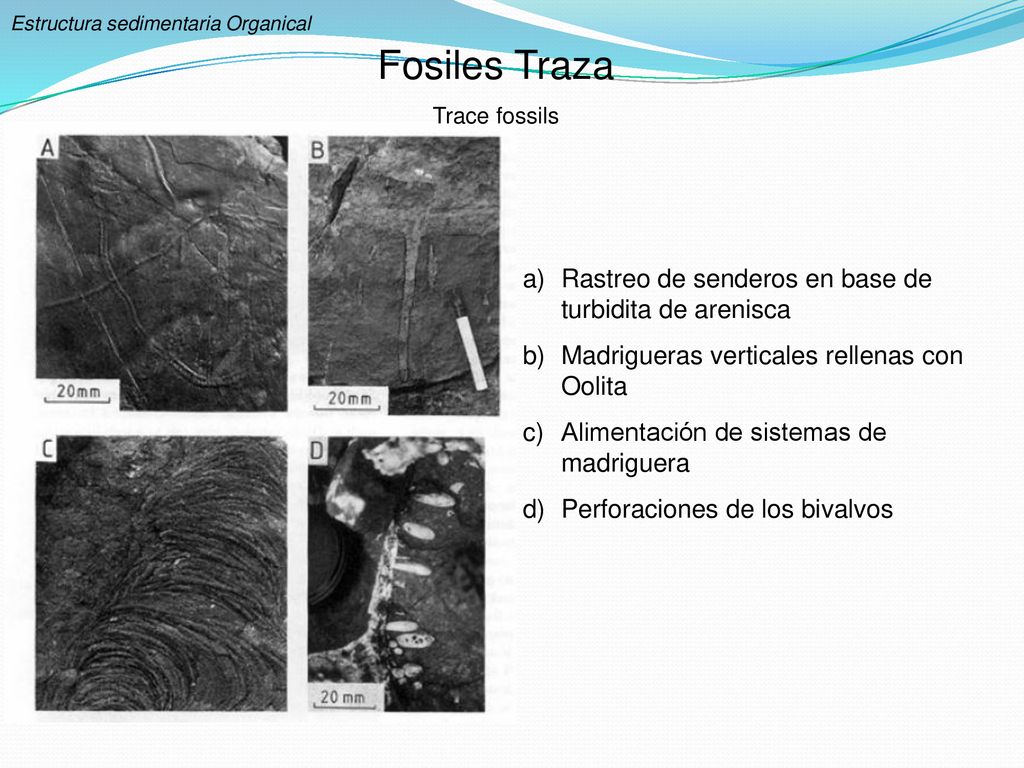

41 Fosiles Traza Rastreo de senderos en base de turbidita de arenisca
Estructura sedimentaria Organical Fosiles Traza Trace fossils Rastreo de senderos en base de turbidita de arenisca Madrigueras verticales rellenas con Oolita Alimentación de sistemas de madriguera Perforaciones de los bivalvos

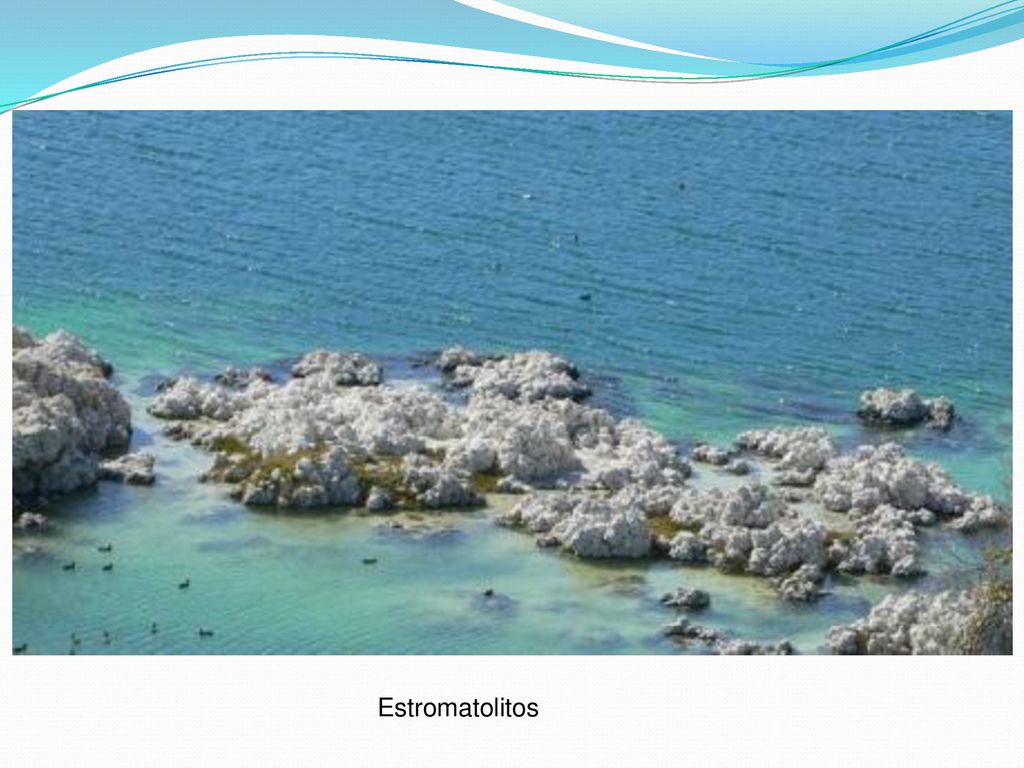

42 Estromatolitos
